Расчет объема системы охлаждения двигателя

Статья обновлена: 18.08.2025

Объем охлаждающей жидкости критически влияет на стабильность работы двигателя и предотвращение перегрева.

Недостаточный объем ведет к постоянному превышению температурных норм, деформации деталей и сокращению ресурса мотора.

В статье рассмотрим ключевые параметры для расчета оптимального объема: мощность двигателя, конструкцию радиатора, климатические условия и специфику эксплуатации транспортного средства.

Тепловой баланс двигателя: отвод избытка тепла

При сгорании топлива только 30-40% энергии преобразуется в полезную механическую работу. Остальная энергия рассеивается в виде тепла через выхлопные газы (25-35%), систему охлаждения (20-30%) и лучеиспускание (5-10%). Основная задача системы охлаждения – отвести избыточное тепло, предотвращая перегрев деталей (поршней, клапанов, ГБЦ), который вызывает разрушение масляной плёнки, калильное зажигание и деформацию элементов двигателя.

Тепловая нагрузка напрямую зависит от мощности и режима эксплуатации ДВС. На каждый киловатт (1,36 л.с.) выделяется 1,5-2,5 кДж/сек тепла. Для эффективного отвода требуется расчётный объём охлаждающей жидкости (ОЖ), обеспечивающий оптимальный температурный градиент между нагретыми поверхностями и антифризом. Недостаточный объём приводит к локальному закипанию и парообразованию, снижая теплопередачу.

Факторы расчёта объёма системы охлаждения

Ключевые параметры для определения необходимого объёма:

• Мощность двигателя: базовый показатель тепловыделения.
• Конструкция силового агрегата: материал блока (алюминий/чугун), площадь теплоотдающих поверхностей.
• Тип охлаждения: жидкостное (замкнутый контур) vs воздушное.
• Рабочая температура ОЖ: современные двигатели работают при 95-110°C.
• Производительность помпы и радиатора: скорость циркуляции и эффективность теплообмена с воздухом.

Эмпирические формулы для ориентировочного расчёта:

1. По мощности: V(л) = 0,15 × P(л.с.) + 3. Пример: для 150 л.с. → 0,15×150 + 3 = 25,5 л.
2. По рабочему объёму: V(л) = 0,2–0,3 × V_двиг(л). Пример: 2.0-литровый мотор → 4–6 л.

Тип двигателя	Мощность (л.с.)	Типовой объём ОЖ (л)
Компактный бензиновый	90–120	5–7
V6 бензиновый	200–300	8–12
Дизель (легковой)	140–200	7–10

Важно: фактический объём всегда превышает расчётный из-за наличия расширительного бачка (компенсирует тепловое увеличение ОЖ) и запасных каналов. Недостаточный объём нарушает стабильность теплового режима, провоцируя перегрев при пиковых нагрузках или высокой температуре окружающей среды.

Критические компоненты, требующие охлаждения

Основная функция системы охлаждения – отвод избыточного тепла от узлов, критичных к перегреву. Недостаточный объем теплоносителя или слабая эффективность системы неизбежно приводят к тепловому повреждению этих компонентов и выходу автомобиля из строя.

Объем охлаждающей жидкости рассчитывается исходя из потребностей в теплоотводе каждого из ключевых элементов двигателя и сопутствующих систем. Чем больше мощность двигателя и выше тепловая нагрузка, тем больше требуется теплоносителя для стабилизации температурного режима.

Ключевые источники тепла

Следующие компоненты генерируют наибольшее количество тепла и требуют интенсивного и непрерывного охлаждения:

• Блок цилиндров и головка блока (ГБЦ): Основная зона сгорания топлива. Перегрев вызывает:
  • Деформацию ГБЦ и блока
  • Прогорание прокладки ГБЦ
  • Задиры поршней и стенок цилиндров
• Поршни: Нагреваются от сгорания смеси и трения. Перегрев ведет к:
  • Залеганию поршневых колец
  • Оплавлению днища поршня
  • Пробою (прогару) поршня
• Система турбонаддува (турбина): Раскаленные выхлопные газы разогревают турбину до экстремальных температур (700-1000°C). Недостаток охлаждения вызывает:
  • Коксование масла в подшипниковом узле
  • Разрушение вала и крыльчаток турбины
  • Прогорание корпуса
• Система рециркуляции отработавших газов (EGR): Горячие газы (до 500°C) проходят через клапан и охладитель EGR. Перегрев приводит к:
  • Закоксовыванию клапана и каналов
  • Повреждению охладителя EGR
  • Повышению токсичности выхлопа
• Выхлопной коллектор (выпускной тракт): Первичный приемник раскаленных газов. Сильный нагрев ускоряет:
  • Прогорание металла
  • Термическую усталость и растрескивание
• Масляный радиатор (при жидкостном охлаждении масла): Требует отвода тепла от моторного масла для сохранения его смазывающих свойств.
• Радиатор отопителя салона: Хотя тепло используется для обогрева, избыток тепла из двигателя через него также рассеивается в атмосферу.

Эффективность охлаждения каждого из этих компонентов напрямую влияет на требуемый объем системы. Инженеры суммируют тепловыделение всех источников и рассчитывают необходимую теплоемкость и циркуляцию жидкости для поддержания безопасного диапазона температур во всех режимах работы двигателя.

Связь объема охлаждающей жидкости с мощностью мотора

Мощность двигателя напрямую влияет на объем системы охлаждения, так как высокопроизводительные моторы генерируют больше тепловой энергии. При сгорании топлива выделяется тепло, пропорциональное рабочему объему и оборотам: чем выше мощность, тем интенсивнее нагрев деталей. Недостаточный объем антифриза не сможет эффективно поглотить избыточное тепло, что приведет к перегреву, детонации и критическому износу компонентов.

Производители рассчитывают вместимость радиатора, рубашек охлаждения и расширительного бачка исходя из тепловыделения силового агрегата. Типичные значения для разных моторов:

• 1.0–1.6 л (90–120 л.с.): 4–6 литров
• 2.0–3.0 л (150–250 л.с.): 6–8 литров
• V8 4.0+ л (300+ л.с.): 10–15 литров

Дополнительные факторы проектирования

Турбонаддув	Требует увеличения объема на 15–20% из-за дополнительного нагрева
Климатические условия	В жарком климате применяются радиаторы с большей емкостью
Тип трансмиссии	Автоматические КПП часто интегрируют контур охлаждения в общую систему

Важно использовать рекомендованный производителем объем, указанный в руководстве по эксплуатации. Превышение нормы не улучшит охлаждение, но увеличит инерционность системы и время прогрева. Недостаток же жидкости снизит теплопоглощение и вызовет локальные закипания в головке блока цилиндров.

Как литраж двигателя влияет на объем системы охлаждения

Объем системы охлаждения (СО) напрямую зависит от рабочего объема двигателя. Чем больше литраж мотора, тем выше количество тепловой энергии, генерируемой при сгорании топлива. Для эффективного отвода этого избыточного тепла требуется увеличенная вместимость охлаждающей жидкости.

Крупнолитражные агрегаты обладают большей массой и сложной конструкцией, включающей дополнительные теплонагруженные элементы (например, несколько ГБЦ). Это требует не только большего общего объема антифриза, но и повышенной производительности радиатора, помпы и вентиляторов для поддержания стабильного температурного режима.

Ключевые аспекты взаимосвязи

Основные закономерности влияния литража на СО:

• Пропорциональная зависимость: Двигатели объемом 1.0–1.6 л обычно оснащаются СО 5–7 л, тогда как для моторов 3.0 л и выше объем возрастает до 10–15 л.
• Усложнение контура: В многоцилиндровых и V-образных двигателях увеличивается длина патрубков и количество каналов в блоке/головках, что добавляет емкости системе.
• Необходимость запаса: Больший объем жидкости обеспечивает инерционность – медленнее нагревается при нагрузке и остывает при остановке, снижая риск перегрева или теплового удара.

Наглядное сравнение для типичных автомобильных ДВС:

Литраж двигателя (л)	Примерный объем СО (л)	Примечания
1.0–1.4	4.5–6.0	Компактные авто, короткий контур охлаждения
1.6–2.0	6.0–8.0	Стандартный диапазон для среднеразмерных авто
2.5–3.5	8.0–11.0	Усиленные радиаторы, расширенные магистрали
4.0+	12.0–18.0	Дополнительные контуры или теплообменники

Важно учитывать, что на окончательный объем влияют не только литраж, но и:

1. Степень форсирования (турбированные моторы требуют более эффективного охлаждения).
2. Компоновка (поперечное/продольное расположение двигателя).
3. Наличие контуров охлаждения навесного оборудования (интеркулеры, АКПП).

Турбированные двигатели: повышенные требования

Турбокомпрессор значительно увеличивает тепловую нагрузку на двигатель за счет принудительного нагнетания воздуха и высоких скоростей вращения ротора (до 200 000 об/мин). Температура выхлопных газов, раскручивающих турбину, достигает 1000°C, создавая экстремальные тепловые потоки в зоне цилиндров и выпускного коллектора. Одновременно сжатый воздух от компрессора нагревается до 150-200°C, снижая плотность кислорода и повышая риск детонации.

Для компенсации этих факторов требуется не только увеличенный общий объем охлаждающей жидкости (на 15-25% больше атмосферных аналогов), но и оптимизация ее циркуляции. Критически важными становятся:дополнительные контуры охлаждения для турбокомпрессора и интеркулера, высокоэффективные алюминиевые радиаторы с увеличенной площадью сот, а также мощные многопоточные помпы, обеспечивающие принудительный прокачивание антифриза через турбину после остановки двигателя.

Ключевые отличия систем охлаждения

Параметр	Атмосферный ДВС	Турбированный ДВС
Общий объем антифриза	5-7 л	7-10 л
Температура выхлопа	700-800°C	900-1000°C
Дополнительные контуры	Отсутствуют	Турбина, интеркулер, EGR
Требуемое давление в системе	1.0-1.5 бар	1.5-2.2 бар

Особое внимание уделяется материалам:жаростойкие уплотнения, керамические подшипники турбины и теплоотражающие экраны обязательны для защиты компонентов. Недостаточный объем или слабый теплоотвод приводят к:

• Перегреву масла в турбокомпрессоре (коксование каналов)
• Термической деформации ГБЦ
• Снижению детонационной стойкости топлива
• Ускоренной деградации антифриза

Производители решают задачу через комплексный подход: увеличенные диаметры патрубков, двухступенчатые термостаты, электронные насосы допосты охлаждения и отдельные радиаторы для турбокомпрессора в высокопроизводительных моделях.

Расчет минимального объема для серийных авто

Минимальный объем системы охлаждения определяется прежде всего тепловой нагрузкой двигателя. Ключевой параметр – максимальная мощность силового агрегата, так как 70-75% энергии топлива преобразуется в тепло. Для типичных бензиновых ДВС применяется эмпирическая формула: V(л) = 0.15 × P(л.с.) + ΔV, где P – мощность в лошадиных силах, ΔV – поправочный коэффициент (0.5-1.5 л) для компенсации конструктивных особенностей.

Дополнительно учитываются теплопоглощающая способность охлаждающей жидкости, скорость циркуляции и эффективность радиатора. Объем должен обеспечивать температурную стабильность при пиковых нагрузках: предотвращать закипание (t > 115°C) и минимизировать тепловые деформации деталей. Для турбированных моторов к расчетному значению добавляют 10-15% из-за повышенного тепловыделения.

Ключевые факторы расчета

• Теплоотвод радиатора: при равной мощности двигателя компактный алюминиевый радиатор требует на 0.8-1.2 л меньше объема системы по сравнению с медным
• Конфигурация патрубков: сложная трассировка увеличивает общий объем на 7-12%
• Климатические условия: для эксплуатации при +40°C и выше минимальный объем повышают на 15-20%

Класс авто	Мощность (л.с.)	Типовой объем СО (л)	Допустимый минимум (л)*
Городской (A-сегмент)	65-90	4.5-5.5	3.8
Компактный (B-сегмент)	95-130	5.8-7.2	5.0
Средний (C-сегмент)	120-180	7.0-8.5	6.2
Кроссовер	150-250	8.5-10.5	7.5

*Без учета дополнительных контуров (турбина, АКПП, интеркулер)

Почему производители закладывают запас объема

Производители автомобилей сознательно проектируют систему охлаждения с объемом, превышающим расчетный минимум. Этот запас является инженерной необходимостью, продиктованной реальными условиями эксплуатации и вариативностью рабочих параметров.

Запас объема служит буфером для компенсации непредвиденных факторов и обеспечивает стабильность работы двигателя в критических ситуациях. Рассмотрим ключевые причины такого подхода.

1. Тепловое расширение жидкости: При нагреве антифриз увеличивается в объеме (до 15%). Избыточное пространство в расширительном бачке предотвращает выброс жидкости через аварийный клапан и потерю давления.
2. Экстремальные условия эксплуатации: В жару, при длительных подъемах или буксировке груза система работает на пределе. Дополнительный объем замедляет перегрев, давая время вентиляторам и помпе стабилизировать температуру.
3. Минимизация последствий утечек: При незначительных протечках (например, из-за износа патрубков) запас позволяет системе сохранять работоспособность до устранения неисправности, предотвращая мгновенный перегрев двигателя.
4. Погрешности обслуживания: Упрощает долив жидкости для пользователей – не требуется абсолютно точное заполнение "до миллилитра". Технический персонал также меньше рискует недолить охлаждающую жидкость при замене.
5. Учет воздушных пробок: Обеспечивает пространство для вытеснения воздуха при заполнении системы, снижая риск образования воздушных карманов, которые ухудшают теплоотвод.

Фактор риска	Роль запаса объема
Кипение антифриза	Снижает давление в контуре, отодвигая точку кипения
Деформация компонентов	Компенсирует изменение геометрии радиатора/рубашки охлаждения при вибрациях
Загрязнение системы	Разбавляет продукты коррозии или накипь, сохраняя эффективность теплообмена

Таким образом, стратегический резерв объема – это гарантия отказоустойчивости. Он учитывает износ, человеческий фактор и непредсказуемость среды, превращая систему охлаждения из уязвимого элемента в надежный буфер между двигателем и экстремальными тепловыми нагрузками.

Опасности недостаточного количества антифриза

Недостаточный объем антифриза в системе охлаждения провоцирует локальный перегрев двигателя. При циркуляции уменьшенного количества жидкости теплоотвод от критически важных компонентов (блок цилиндров, головка блока, турбокомпрессор) нарушается, вызывая тепловую деформацию металла и разрушение уплотнений.

Теряется способность системы поддерживать стабильный температурный режим при изменении нагрузки. В условиях дефицита хладагента антифриз быстрее достигает точки кипения, образуются паровые пробки, блокирующие равномерную циркуляцию. Это усугубляет перегрев даже при кратковременной работе двигателя.

Ключевые риски:

• Деформация ГБЦ: Температурные перекосы вызывают коробление плоскости головки блока цилиндров, нарушая герметичность прокладки.
• Прогар прокладки: Проникновение выхлопных газов в охлаждающие каналы или антифриза в цилиндры, ведущее к эмульсии в масле и белым выхлопам.
• Трещины в блоке/ГБЦ: Термические напряжения создают микротрещины в алюминиевых или чугунных компонентах, требующие дорогостоящего ремонта.

Критические последствия для навесного оборудования:

1. Турбина: Прекращение теплоотвода от корпуса подшипников ускоряет коксование масла и заклинивание вала.
2. Помпа: Сухое трение сальника при паровых пробках приводит к разгерметизации и ускоренному износу крыльчатки.
3. Радиатор отопителя: Завоздушивание снижает эффективность печки, а локальный перегрев повреждает пластиковые патрубки.

Симптом неисправности	Причина	Потенциальный ущерб
Резкий рост температуры на подъёмах	Паровые пробки в рубашке охлаждения	Оплавление поршней, задиры цилиндров
Хлопки из расширительного бачка	Прорыв газов через повреждённую прокладку ГБЦ	Разрушение бачка, загрязнение антифриза

Хронический низкий уровень антифриза ускоряет коррозию металлических каналов и радиаторов из-за потери ингибирующих свойств концентрата. Образование окалины и продуктов распада засоряет тонкие трубки теплообменников, необратимо снижая эффективность всей системы.

Симптомы перегрева из-за малого объема системы охлаждения

Недостаточный объем охлаждающей жидкости в системе напрямую снижает ее теплоемкость и способность поглощать избыточное тепло от двигателя. При малом объеме антифриз циркулирует по малому контуру быстрее, не успевая эффективно отдавать тепло через радиатор. Это приводит к резкому скачку температуры при средней или высокой нагрузке, даже если все компоненты системы исправны.

Критический дисбаланс между тепловыделением двигателя и возможностями СО проявляется характерными признаками. Первичным индикатором становится частое срабатывание вентилятора на максимальных оборотах при невысоких внешних температурах. Дальнейший перегрев провоцирует кипение антифриза в расширительном бачке с выделением пара, что сопровождается падением уровня жидкости после остывания мотора.

Ключевые признаки и последствия

При хроническом недостатке объема наблюдаются следующие симптомы:

• Быстрый рост температуры до красной зоны при подъеме в гору или буксировке груза
• Хлопки пара из-под крышки расширительного бачка при остановке двигателя
• Постоянное падение уровня ОЖ без видимых подтеков

Эксплуатация автомобиля в таком режиме вызывает цепную реакцию повреждений:

1. Деформация ГБЦ из-за локальных перегревов
2. Прогорание прокладки между блоком цилиндров и головкой
3. Появление микротрещин в рубашке охлаждения
4. Разрушение термостата и помпы от кавитации

Параметр	Нормальный объем СО	Малый объем СО
Время прогрева	Плавное достижение рабочей температуры	Скачкообразный нагрев
Реакция на нагрузку	Температура стабильна	Быстрый перегрев
Последствия	Равномерный износ	Критический износ уплотнений и патрубков

Важно: данные симптомы могут усугубляться в жаркую погоду или при засорении сот радиатора. Недостаток всего 10-15% от штатного объема существенно снижает эффективность охлаждения. Проверка уровня жидкости на холодном двигателе должна выполняться регулярно, а долив производиться строго до отметки MAX на расширительном бачке.

Роль расширительного бачка в системе охлаждения

Основная функция расширительного бачка – компенсация изменения объема охлаждающей жидкости при температурных колебаниях. При нагреве жидкость расширяется, создавая избыточное давление, и ее часть вытесняется в бачок. Это предотвращает разрыв патрубков и радиатора, обеспечивая стабильность давления в контуре.

При остывании двигателя объем жидкости уменьшается, создавая разрежение. В этот момент система засасывает охлаждающую жидкость обратно из бачка через клапан в крышке. Так поддерживается постоянное заполнение системы без образования воздушных пробок, способных нарушить циркуляцию.

Дополнительные функции и особенности

• Резервный объем: Хранит запас жидкости для компенсации естественного испарения и незначительных утечек.
• Сбор воздуха: Служит отстойником для пузырьков воздуха и паров, выводя их через клапан крышки.
• Индикация уровня: Прозрачные стенки с метками MIN/MAX позволяют визуально контролировать объем ОЖ без разгерметизации системы.

Объем бачка подбирается инженерами с учетом общего литража системы и коэффициента расширения антифриза. Типичное соотношение – 10-15% от общего объема охлаждающей жидкости. Например:

Объем системы (л)	Рекомендуемый объем бачка (л)
5-7	0.8-1.2
8-10	1.5-2.0

Недостаточный объем бачка приводит к выбросу антифриза через аварийный клапан при перегреве. Избыточный объем не критичен, но усложняет компоновку под капотом. Герметичность крышки с клапанами (рабочим и аварийным) – обязательное условие корректной работы.

Соотношение вода/антифриз: влияние на эффективность

Концентрация антифриза в системе охлаждения напрямую определяет ключевые эксплуатационные характеристики смеси. Превышение или недостаток концентрации нарушает оптимальный баланс между теплопередачей и защитными свойствами.

Вода обладает высокой теплоемкостью, обеспечивая эффективный отвод тепла от двигателя. Антифриз же предотвращает замерзание, повышает температуру кипения смеси и содержит антикоррозионные присадки. Неправильное соотношение компонентов ухудшает один или несколько этих параметров.

Критические аспекты влияния пропорции

• Теплоотвод: Чистая вода отводит тепло лучше всего. Увеличение доли антифриза снижает теплоемкость смеси на 10-20%, ухудшая охлаждение двигателя. Максимальная эффективность достигается при минимально допустимой концентрации антифриза для требуемой защиты.
• Защита от замерзания: Антифриз (обычно этиленгликоль или пропиленгликоль) понижает температуру замерзания. Эффективность не линейна:
  • Смесь 50/50 замерзает при -35°C - -40°C.
  • Смесь 60/40 (антифриз/вода) обеспечивает лучшую защиту (до -55°C).
  • Смесь 70/30 и выше повышает точку замерзания.
• Температура кипения: Добавление антифриза повышает температуру кипения смеси. Смесь 50/50 кипит при ~106-108°C против 100°C у воды, снижая риск парообразования в системе.
• Антикоррозионная защита: Присадки в антифризе защищают металлы и резину. Слишком низкая концентрация (менее 30%) или использование чистой воды приводит к коррозии и кавитации. Чистый антифриз без воды также менее эффективен, так как присадки рассчитаны на активацию в растворе.

Соотношение (Антифриз/Вода)	Температура замерзания (°C)	Температура кипения (°C)	Теплоемкость (относительно воды)
30/70	-15	102	~95%
50/50 (Рекомендуемый минимум)	-35...-40	106-108	~80-85%
60/40 (Оптимум для холода)	-55	110	~75%
70/30	-40...-45	112	~70%
100/0 (Чистый антифриз)	-15...-20	115	~55-60%

Ключевое правило: Строго следуйте рекомендациям производителя автомобиля (обычно 40%-60% антифриза). Отклонение в сторону уменьшения доли антифриза грозит замерзанием и коррозией. Превышение концентрации ухудшает охлаждение двигателя и может снизить антифризные свойства.

Как проверить текущий объем охлаждающей жидкости

Для проверки уровня охлаждающей жидкости используйте прозрачный расширительный бачок с метками MIN и MAX. Убедитесь, что автомобиль стоит на ровной поверхности, двигатель остыл (температура ниже 40°C), а система не находится под давлением. Визуально определите положение жидкости относительно минимальной и максимальной отметок на стенке бачка.

Если уровень ниже MIN, долейте рекомендованную производителем охлаждающую жидкость до отметки MAX. Используйте только совместимый тип антифриза, указанный в руководстве по эксплуатации. Не смешивайте разные составы и цвета без подтверждения их совместимости.

Процедура точной проверки

При подозрении на неисправности (например, частые падения уровня) выполните:

1. Контроль на холодном двигателе: Откройте крышку расширительного бачка после 8-10 часов простоя
2. Проверку на герметичность системы: Осмотрите патрубки, радиатор, термостат и помпу на следы подтеков
3. Диагностику крышки расширительного бачка: Убедитесь, что клапан давления функционирует корректно

Таблица частых проблем при проверке:

Ситуация	Возможная причина
Уровень выше MAX	Перелив или попадание выхлопных газов (пробой прокладки ГБЦ)
Маслянистая пленка в бачке	Смешивание антифриза с моторным маслом
Быстрое падение уровня	Внешняя утечка или внутреннее прогорание прокладки

После долива жидкости запустите двигатель на 5-10 минут без крышки бачка для выхода воздушных пробок. Повторно проверьте уровень после остывания мотора и при необходимости откорректируйте его.

Этапы замены ОЖ с полным сливом системы

Полный слив охлаждающей жидкости требует строгой последовательности действий для эффективного удаления старого состава и воздушных пробок. Несоблюдение технологии приведет к снижению эффективности охлаждения и риску перегрева двигателя.

Перед началом работ убедитесь в остывании двигателя до температуры ниже 50°C и подготовьте емкости для старой ОЖ объемом не менее 8 литров. Используйте только рекомендованную производителем охлаждающую жидкость и средства индивидуальной защиты.

Подробная инструкция замены

1. Демонтаж защитных элементов
   • Снимите нижнюю защиту двигателя (при наличии)
   • Отсоедините декоративную накладку моторного отсека
2. Слив отработанной жидкости
   • Откройте крышку расширительного бачка для сброса давления
   • Подставьте емкость под сливную пробку радиатора (обычно расположена внизу)
   • Открутите сливную пробку блока цилиндров (при наличии)
   • Дождитесь полного стекания ОЖ (10-15 минут)
3. Промывка контура
   • Закройте все сливные отверстия
   • Залейте дистиллированную воду через расширительный бачок
   • Запустите двигатель на 5-7 минут с включенной печкой на максимум
   • Повторите процедуру слива до появления чистой воды
4. Заправка новой ОЖ
   • Затяните сливные пробки с рекомендованным моментом
   • Заливайте жидкость медленной струей до отметки MAX
   • Запустите двигатель без крышки бачка на 10 минут
5. Удаление воздушных пробок
   • Прогазовывайте на холостом ходу (2000-2500 об/мин)
   • Поочередно пережимайте патрубки печки
   • Долейте ОЖ при понижении уровня
6. Финальная проверка
   • Доведите уровень до нормы при остывшем двигателе
   • Проверьте герметичность системы под давлением
   • Установите на место снятые защитные элементы

Через 2-3 дня эксплуатации обязательно проконтролируйте уровень ОЖ и наличие подтеков. При существенном снижении уровня повторите процедуру удаления воздушных пробок.

Воздушные пробки: причина недолива системы

Воздушные пробки образуются в системе охлаждения при неполном заполнении или ошибках при заливке антифриза. Пузыри воздуха скапливаются в верхних точках контура (радиатор печки, термостат, головка блока), блокируя циркуляцию ОЖ. Это создает ложное ощущение заполненности бачка: жидкость не уходит в магистрали из-за воздушной "пробки", а при открытии крышки уровень резко падает.

Недолив всего 5-10% от общего объема ОЖ провоцирует образование крупных воздушных карманов. При нагреве воздух расширяется сильнее жидкости, повышая давление сверх нормы и вытесняя антифриз через клапан расширительного бачка. После остывания система "заглатывает" новый воздух через щели соединений, усугубляя проблему.

Последствия и методы устранения

Критичные симптомы воздушных пробок:

• Перегрев двигателя при работающей помпе и исправном термостате
• Холодная печка на прогретом моторе
• Бульканье в салонном радиаторе

Для удаления воздуха используют специальные прокачные штуцеры на патрубках или принудительную продувку через расширительный бачок. Обязательна последующая проверка реального объема ОЖ:

1. Слить всю жидкость через кран радиатора
2. Замерять объем слитого антифриза
3. Сравнить с паспортным значением системы охлаждения авто

Объем системы (л)	Допустимый недолив (л)	Риск пробки
до 6	0.3-0.4	Высокий
6-10	0.5-0.7	Средний
>10	0.8-1.0	Низкий

Диагностика утечек в контуре охлаждения

Обнаружение источника утечки охлаждающей жидкости является критически важным этапом после установления факта падения уровня в расширительном бачке. Даже незначительная, медленная утечка со временем приводит к перегреву двигателя, дорогостоящему ремонту и выходу из строя важных компонентов. Поиск требует системного подхода, начиная с наиболее доступных методов.

Первым шагом всегда должен быть тщательный визуальный осмотр. Проводите его на холодном двигателе (во избежание ожогов) и при хорошем освещении. Внимательно исследуйте все шланги системы (верхний, нижний, радиатора отопителя), места их соединений с патрубками двигателя, радиатора и помпы, сам корпус радиатора (особенно по бокам и снизу), корпус водяного насоса (помпы), расширительный бачок и его пробку, а также прокладки термостата и водяной рубашки (признаки - маслянистые подтеки или высолы). Ищите мокрые пятна, подтеки, капли, высохшие следы антифриза (часто белые или цветные кристаллические отложения), вздутия или трещины на шлангах.

Методы поиска утечек

Если визуальный осмотр не дал результатов, применяют следующие методы диагностики:

• Тест системы на давление (опрессовка): Самый эффективный способ. Специальным ручным насосом с манометром и адаптерами под горловину расширительного бачка или радиатора в системе создается давление, обычно равное рабочему для данной модели (часто 1.0-1.5 бар, точное значение смотрите в спецификациях). Нагнетается давление выше рабочего (но в пределах, указанных производителем тестера, обычно не более 2.0 бар). Система оставляется под давлением на 10-30 минут. Падение давления на манометре четко указывает на наличие утечки. Появившиеся капли или струйки жидкости сразу укажут на ее источник. Особенно полезен для выявления микротрещин в радиаторе, негерметичности прокладок и скрытых дефектов.
• Использование УФ-красителя и лампы: В охлаждающую жидкость добавляется специальная флуоресцентная добавка (краситель). Систему запускают, дают двигателю поработать для циркуляции красителя. После этого с помощью ультрафиолетовой (УФ) лампы осматривают моторный отсек и подкапотное пространство. Место утечки будет ярко светиться под УФ-лучом, что позволяет найти даже очень малозаметные протечки.
• Проверка герметичности пробки расширительного бачка: Неисправный клапан в пробке бачка может стравливать давление раньше времени или не держать вакуум, создавая ложное впечатление утечки. Проверяется с помощью того же тестера на давление, оснащенного адаптером для проверки крышек.
• Анализ выхлопных газов: При подозрении на прогар прокладки головки блока цилиндров (ПГБЦ), когда выхлопные газы попадают в систему охлаждения, можно наблюдать пузырьки воздуха в расширительном бачке на работающем двигателе (с осторожностью, не открывайте горячую пробку!), а также характерный сладковато-едкий запах выхлопа из бачка. Более точный метод - использование газоанализатора, который выявляет следы выхлопных газов в паровоздушной смеси над охлаждающей жидкостью.

Метод	Необходимые инструменты/материалы	Эффективность для типов утечек
Визуальный осмотр	Фонарь, зеркало на штанге	Видимые (шланги, соединения, радиатор)
Тест на давление (опрессовка)	Тестер давления с адаптерами	Все типы (особенно скрытые, микротрещины)
УФ-краситель и лампа	Флуоресцентная добавка, УФ-лампа	Малозаметные, медленные утечки
Проверка пробки бачка	Тестер давления с адаптером для крышек	Негерметичность клапана давления/вакуума
Анализ выхлопных газов	Газоанализатор (или визуально по пузырям/запаху)	Прогар прокладки ГБЦ (внутренняя утечка)

Помните, что работа с системой охлаждения на горячем двигателе чрезвычайно опасна из-за высокого давления и температуры жидкости. Всегда давайте двигателю остыть перед началом диагностики или ремонта. Систематическое применение этих методов позволяет надежно локализовать практически любую утечку в контуре охлаждения.

Влияние объема системы охлаждения на работу печки салона

Объем системы охлаждения (СО) напрямую определяет количество тепловой энергии, доступной для обогрева салона. Больший объем антифриза в контуре создает увеличенный тепловой резервуар, который медленнее остывает при кратковременных нагрузках. Это обеспечивает стабильную теплоотдачу радиатора печки при частых сменах режимов движения (например, в городском цикле с остановками).

Недостаточный объем СО приводит к быстрому падению температуры жидкости при низкой нагрузке на двигатель (холостой ход, движение накатом). В таких условиях печка начинает подавать в салон воздух с пониженной температурой, так как запасенный тепловой ресурс быстро исчерпывается. Особенно критично это проявляется в зимний период при отрицательных температурах.

Ключевые аспекты влияния

• Инертность теплопередачи – системы с увеличенным объемом дольше сохраняют тепло после остановки двигателя, поддерживая комфорт в салоне
• Скорость прогрева – малый объем быстрее нагревается при запуске, но и стремительнее остывает при падении оборотов
• Стабильность температуры – избыточный объем нивелирует температурные колебания при работе термостата

Объем СО	Преимущества для печки	Недостатки для печки
Меньше нормы	Быстрый прогрев после запуска	Резкие перепады температуры воздуха, "холодные паузы"
Рекомендованный	Сбалансированная работа, соответствие расчетным параметрам	Зависимость от исправности термостата и помпы
Превышающий норму	Устойчивая теплоотдача при низких оборотах, длительное остывание	Замедленный начальный прогрев, риск недогрева двигателя

Нарушение объема влечет за собой дисбаланс всей системы: при недостатке антифриза ухудшается циркуляция через радиатор печки, а избыточное заполнение создает повышенную нагрузку на помпу и терморегуляцию. Оптимальная производительность отопителя достигается только при штатном объеме, предусмотренном конструкцией авто – отклонения в любую сторону снижают КПД обогрева.

Летняя эксплуатация: риски снижения уровня

В жару даже незначительное падение уровня антифриза критично: испарение жидкости ускоряется, а теплоотвод ухудшается из-за высоких температур воздуха. Дефицит объема приводит к образованию воздушных пробок в контуре, блокирующих циркуляцию и провоцирующих локальный перегрев двигателя. Особенно уязвимы помпа и термостат, чья работа напрямую зависит от полноты заполнения системы.

При длительной эксплуатации с низким уровнем неизбежно закипание тосола, деформация ГБЦ и прокладки, задиры поршневых колец из-за масляного голодания. Нагруженные режимы (пробки, кондиционер, горные серпантины) ускоряют этот процесс – температура в рубашке охлаждения достигает 120-130°C, а кипящий антифриз теряет защитные присадки, вызывая коррозию алюминиевых патрубков и радиатора.

Меры предотвращения аварийных ситуаций

Контроль и восполнение объема:

• Проверяйте уровень в расширительном бачке на холодном двигателе еженедельно, ориентируясь на метки MIN/MAX
• Доливайте только идентичную по составу охлаждающую жидкость во избежание расслоения и выпадения осадка
• Не превышайте максимум – избыток выдавливается через клапан при нагреве, создавая риск ожогов

Экстренные действия при перегреве:

1. Остановитесь, заглушите мотор, откройте капот для естественного охлаждения
2. Не открывайте пробку радиатора или бачка до остывания (20-30 минут) – пар под давлением вызовет ошпаривание
3. После остывания долейте жидкость, проверьте патрубки и соединения на течь

Симптом нехватки ОЖ	Возможные последствия
Рост температуры на приборной панели	Оплавление поршней, деформация ГБЦ
Пар из-под капота при работе	Разрушение межкольцевых перегородок поршня
Хлопки в системе охлаждения	Трещины в блоке цилиндров, замена двигателя

Зимние проблемы при неправильном объеме ОЖ

Недостаток охлаждающей жидкости приводит к критическому падению температуры замерзания системы. При -25°С и ниже слабая концентрация антифриза провоцирует образование ледяных пробок в тонких патрубках радиатора и отопителя. Лед расширяется, разрывая трубки и пластиковые элементы, а циркуляция останавливается, вызывая локальный перегрев блока цилиндров даже на морозе.

Избыточный объем вызывает переполнение расширительного бачка при прогреве двигателя. Вытесняемая жидкость попадает на элементы подкапотного пространства, а при последующем остывании в бачок затягивается воздух. Воздушные карманы в рубашке охлаждения создают "мертвые зоны", где тосол замерзает быстрее, а термостат и датчики выдают некорректные показания из-за неравномерного прогрева.

Последствия для узлов автомобиля

• Радиатор печки: обмерзание со стороны салона из-за слабого потока ОЖ, холодный воздух при максимальном обогреве.
• Помпа: работа всухую при низком уровне ускоряет износ крыльчатки и подшипников.
• Головка блока: деформация из-за температурных перекосов при замороженных участках.

Ошибка	Риск зимой	Типовые поломки
Недостаток ОЖ	Замерзание в нижних точках	Трещины радиатора, разрыв патрубков
Избыток ОЖ	Образование воздушных пробок	Коррозия трубок, отказ термостата
Неправильная концентрация	Кристаллизация при -30°С	Разрушение водяной рубашки двигателя

Важно: Для предотвращения проблем проверяйте уровень ОЖ на холодном двигателе строго между метками MIN/MAX и используйте антифриз с температурой замерзания на 15°С ниже минимальных зимних значений в регионе. После замены жидкости обязательна процедура удаления воздушных карманов через штатные клапаны пробок радиатора.

Типоразмеры радиаторов и их вместимость

Габариты радиатора напрямую влияют на его объем и эффективность охлаждения. Стандартные типоразмеры варьируются в зависимости от модели автомобиля, мощности двигателя и условий эксплуатации. Основные параметры включают длину, высоту и толщину сердцевины, которые определяют площадь теплообмена и количество циркулирующей жидкости.

Вместимость радиатора для легковых автомобилей обычно составляет 1.5–3.5 литра, тогда как для внедорожников или коммерческого транспорта достигает 4–8 литров. Точные значения зависят от конструкции сот (пластинчатые, трубчатые) и материала (алюминий, медь/латунь), влияющих на плотность ячеек и общую емкость.

Примеры типоразмеров и объемов

Габариты (Д×В×Т, мм)	Объем (литры)	Применение
400×300×32	1.2–1.8	Малолитражные авто (1.0–1.6 л)
500×400×40	2.0–2.5	Седаны среднего класса (1.8–2.5 л)
600×450×50	3.0–3.7	Кроссоверы, пикапы (2.5–3.5 л)
700×500×60	4.5–5.5	Грузовики, внедорожники (дизель)

Ключевые зависимости:

• Толщина сердцевины: увеличение на 10 мм прибавляет ≈0.3–0.6 л объема
• Площадь фронтальной поверхности: радиатор 500×400 мм вмещает на 40% больше жидкости, чем 400×300 мм
• Конструкция: алюминиевые радиаторы с паяными трубками имеют на 15–20% большую емкость при тех же габаритах, чем медно-латунные

При выборе учитывают суммарный объем системы (радиатор + рубашка двигателя + патрубки + расширительный бачок). Оптимальная вместимость радиатора составляет 30–40% от общего количества ОЖ. Например, для системы на 8 л требуется радиатор 2.5–3.2 л.

Модернизация СО: когда увеличивать объем

Увеличение объема системы охлаждения требуется при существенном росте тепловой нагрузки на двигатель, когда штатная СО не справляется с отводом избыточного тепла даже после исправления всех неполадок (забитый радиатор, нерабочий термостат, слабый вентилятор). Основные сценарии: установка форсированного мотора, турбонаддува, длительная эксплуатация под экстремальными нагрузками (буксировка, бездорожье, гоночные треки) или климатические условия с постоянными температурами выше +40°C.

Неоправданное увеличение объема без реальной необходимости приводит к негативным последствиям: замедленному прогреву двигателя, повышенной нагрузке на помпу, риску локальных перегревов из-за снижения скорости циркуляции антифриза. Перед модернизацией критически важно исключить базовые неисправности штатной системы и рассчитать реальный теплосъем.

Ключевые критерии для расширения объема

Прямые индикаторы необходимости:

• Температура ОЖ стабильно превышает 105°C при пиковых нагрузках после проверки термостата, радиатора и вентиляторов
• Частое срабатывание вентиляторов на максимальных оборотах в нормальных условиях эксплуатации
• Закипание антифриза или рост давления в расширительном бачке

Технические модификации, требующие доработки СО:

1. Повышение мощности двигателя более чем на 20% от стоковых значений
2. Установка турбины или механического нагнетателя
3. Интеграция интеркулера, увеличивающего тепловую нагрузку на фронтальную зону
4. Замена алюминиевого радиатора на медно-латунный (меньшая эффективность при равном объеме)

Расчетные параметры:

Мощность двигателя	Минимальный объем СО
До 150 л.с.	6-8 литров
150-250 л.с.	8-10 литров
250-400 л.с.	10-15 литров
Свыше 400 л.с.	15+ литров + доп. радиаторы

Обязательные сопутствующие изменения: установка помпы с повышенной производительностью, термостата с большим рабочим диапазоном, масляного радиатора. Объем расширительного бачка должен составлять 25-30% от общего объема системы после модернизации.

Плюсы и минусы установки дополнительного радиатора

Установка дополнительного радиатора в систему охлаждения автомобиля способна значительно повысить её эффективность, особенно при эксплуатации в экстремальных условиях. Это решение напрямую влияет на отвод избыточного тепла от двигателя, трансмиссии или турбокомпрессора, снижая риск перегрева.

Дополнительный теплообменник интегрируется параллельно основному радиатору или в контур охлаждения конкретного агрегата. Такая модернизация требует точного расчёта параметров системы и профессионального монтажа, иначе возможны негативные последствия для работы двигателя.

Преимущества и недостатки решения

Ключевые плюсы:

• Снижение рабочей температуры двигателя на 10-15°C при буксировке, длительном движении в пробках или жарком климате
• Увеличение ресурса моторного масла и критических деталей (поршневых колец, вкладышей)
• Стабилизация температурного режима турбины, продлевающая её срок службы
• Предотвращение детонации и потери мощности при высоких нагрузках

Основные минусы:

• Увеличение общего объёма охлаждающей жидкости на 15-25%, требующее пересчёта пропорций антифриза
• Риск снижения давления в системе и ухудшения циркуляции при неправильном подборе радиатора
• Дополнительная нагрузка на помпу и риск кавитации
• Необходимость регулярной очистки двух радиаторов от насекомых и грязи
• Повышенный расход топлива из-за увеличенного веса и времени прогрева

Для турбированных и форсированных двигателей установка часто оправдана, но в стандартных городских условиях может создавать избыточную теплоёмкость системы. Решение требует индивидуального расчёта производительности помпы и пропускной способности термостата.

Расширенные системы охлаждения для тюнинга

При повышении мощности двигателя тюнинг-проектами стандартная система охлаждения перестает справляться с возросшей тепловой нагрузкой. Увеличенные форсированные моторы генерируют значительно больше тепла, особенно при агрессивной езде или в гоночных условиях, что требует принципиального пересмотра конструкции охлаждающего контура.

Ключевой задачей становится не просто подбор радиатора большего объема, а комплексная оптимизация всех компонентов: повышение эффективности теплоотвода, улучшение циркуляции жидкости и усиление воздушного потока. Недостаточный теплоотвод ведет к детонации, деформации ГБЦ и критическому износу деталей, сводя на нет преимущества тюнинга.

Компоненты профессиональных систем

• Масляные радиаторы: Отводят тепло от моторного масла, снижая его температуру на 15-25°C
• Двойные или тройные радиаторы: Увеличивают площадь теплообмена на 30-50% по сравнению с серийными
• Помпы повышенной производительности: Обеспечивают циркуляцию до 20% большего объема антифриза в минуту
• Термостаты с пониженным порогом открытия: Начинают охлаждение при 75-82°C вместо стандартных 88-95°C

Тип двигателя	Рекомендуемый объем системы (л)	Дополнительные требования
Атмосферный (до +50 л.с.)	8-10	Усиленный радиатор + маслокулер
Турбо (до +100 л.с.)	10-14	Интеркулер + расширенный бачок
Гоночный (свыше +150 л.с.)	14-18	Раздельные контуры охлаждения головки/блока

При расчете объема учитывают не только емкость радиатора, но и суммарную вместимость рубашек охлаждения блока, ГБЦ, теплообменников и магистралей. Для турбомоторов критично добавление интеркулера, увеличивающего общий объем системы на 0.8-1.5 л. В экстремальных случаях применяют выносные охладители с отдельными контурами и резервуарами до 3 л.

1. Определить планируемый прирост мощности
2. Рассчитать дополнительную тепловую нагрузку (1 л.с. ≈ 700-900 Вт тепла)
3. Подобрать компоненты с суммарным запасом по теплоотводу 25-30%
4. Интегрировать датчики температуры в критичных точках

Особенности расчета объема системы охлаждения в электромобилях

В электромобилях система охлаждения обслуживает критические компоненты: тяговый электродвигатель, инвертор, зарядное устройство и, главное, высоковольтную батарею. Температурная стабильность батареи напрямую влияет на ёмкость, мощность, срок службы и безопасность, требуя более точного контроля, чем в ДВС. Тепловыделение здесь менее предсказуемо и зависит от режимов разгона, рекуперации или быстрой зарядки.

Расчёт объёма охлаждающей жидкости усложняется раздельными контурами: высокотемпературный (двигатель, инвертор) и низкотемпературный (батарея). Для батареи допустимый диапазон узок (обычно 15–35°C), а перегрев свыше 40°C резко ускоряет деградацию. Недостаточный объём приводит к перегреву при пиковых нагрузках, избыточный – увеличивает вес и инерционность системы, замедляя прогрев зимой.

Ключевые факторы расчета

Объём определяют на основе:

• Тепловой нагрузки компонентов:
  • Максимальное тепловыделение батареи при быстрой зарядке (до 4 кВт)
  • Пиковая мощность двигателя и инвертора
• Требуемый температурный градиент: Разница температур на входе/выходе контура батареи не должна превышать 3–5°C для равномерности охлаждения ячеек.
• Теплоёмкость жидкости: Специальные составы (например, на основе гликоля) имеют иные характеристики, чем вода.

Компонент	Особенности тепловыделения	Требуемый температурный диапазон
Батарея	Пиковое при зарядке, низкое в покое	15–35°C (идеально 20–30°C)
Электродвигатель	Высокое при ускорении/подъёме	до 70–90°C
Инвертор	Постоянное, зависит от нагрузки	до 60–80°C

Объём также корректируют с учётом:

1. Геометрии системы: Длинные магистрали к батарее, размещённой в полу, увеличивают общий объём.
2. Климатических условий: Для жаркого климата или трекинга необходим запас 10–15%.
3. Стратегии охлаждения: При использовании холодильных контуров (тепловые насосы) объём основного контура может быть меньше.

Интеграция охлаждения аккумуляторных батарей

При проектировании системы охлаждения электромобилей критически важно интегрировать контур охлаждения тяговой батареи с основным контуром двигателя и силовой электроники. Требования к тепловому режиму литий-ионных элементов (обычно 20-40°C) существенно отличаются от параметров ДВС или электродвигателей, что создает сложные инженерные задачи. Необходимо обеспечить точный контроль температуры ячеек при пиковых нагрузках и экстремальных внешних условиях, предотвращая как перегрев, так и переохлаждение.

Расчет объема охлаждающей жидкости должен учитывать тепловую инерцию батарейного модуля и неравномерность тепловыделения внутри аккумуляторной пачки. Типичный объем теплоносителя в контуре батареи составляет 3-7 литров в зависимости от емкости и компоновки, при этом циркуляция обеспечивается отдельным насосом с производительностью 5-15 л/мин. Ключевой проблемой остается минимизация перепадов температур между ячейками – допустимый градиент не должен превышать 2-5°C для сохранения ресурса батареи.

Критерии проектирования интегрированной системы

• Тепловая мощность: Расчётная нагрузка достигает 3-5 кВт для батарей ёмкостью 60-100 кВт·ч при быстрой зарядке
• Совмещение контуров: Использование общих теплообменников с жидкостным охлаждением для силового инвертора и DC/DC-преобразователя
• Материалы: Специальные диэлектрические охлаждающие жидкости (например, 50% водный раствор гликоля)

Параметр	ДВС/Электродвигатель	Аккумуляторный модуль
Рабочая температура (°C)	90-105	25-40
Допустимый перепад (°C)	10-15	2-5
Тепловая инерция	Низкая	Высокая

Современные решения включают косвенные жидкостные системы с холодными пластинами, контактирующими с ячейками, и фреоновые контуры для экстремального охлаждения при зарядке. Оптимизация объема достигается через:

1. Модульные теплообменники с регулируемым потоком
2. Тепловые аккумуляторы фазового перехода (PCM)
3. Адаптивные алгоритмы управления насосами

Эффективность интеграции напрямую влияет на общий объем системы: комбинированные решения позволяют сократить суммарный объем теплоносителя на 15-20% по сравнению с раздельными контурами.

Гибридные авто: двойной контур охлаждения

Гибридные автомобили требуют раздельных систем охлаждения из-за наличия двух принципиально разных источников тепла: двигателя внутреннего сгорания (ДВС) и высоковольтной электросистемы (батарея, инвертор, электромотор). Каждый компонент предъявляет уникальные требования к температурному режиму, что исключает использование единого контура. ДВС оптимально функционирует при 90-105°C, тогда как электронные элементы критично чувствительны к перегреву и требуют стабильных 40-60°C.

Объем охлаждающей жидкости в гибридах значительно возрастает из-за параллельной работы двух независимых контуров. Контур ДВС обычно сохраняет объем, близкий к обычным авто (5-7 литров), но дополняется вторым контуром для электроники емкостью 3-6 литров. Суммарный объем системы достигает 10-15 литров против 6-9 литров в традиционных машинах. Это обеспечивает:

• Точный термоконтроль: предотвращение перегрева чувствительной электроники.
• Энергоэффективность: раздельная оптимизация температур повышает КПД ДВС и батареи.
• Безопасность: изоляция высоковольтных компонентов снижает риски коррозии и закипания.

Конструктивно контур электроники включает компактный радиатор, насос и теплообменник, интегрированный с батареей. Для ДВС применяется классическая схема с термостатом и основным радиатором. Дополнительные теплообменники между контурами позволяют рекуперировать тепло (например, для предварительного прогрева ДВС).

Точные нормативы для грузовых автомобилей

Объем системы охлаждения грузовых автомобилей регламентируется производителями и зависит от характеристик двигателя, условий эксплуатации и конструкции транспортного средства. Основные параметры определяются мощностью силового агрегата, количеством цилиндров и типом охлаждающих контуров (основной двигатель, система рециркуляции ОГ, автоматическая коробка передач).

Стандарты устанавливаются в технической документации на конкретную модель и сервисных мануалах. Производители указывают точные значения для заправки системы с учетом расширительного бака и всех технологических полостей. Эти данные обязательны для корректного обслуживания и предотвращения перегрева.

Ключевые факторы расчета

• Тип двигателя: дизельные агрегаты требуют на 15-30% больше жидкости чем бензиновые аналогичной мощности
• Наличие дополнительных контуров: интеркулеры, охладители EGR или АКПП увеличивают общий объем на 3-8 литров
• Конструкция радиатора: многослойные теплообменники повышают емкость системы

Класс грузовика (пример)	Мощность двигателя, л.с.	Типовой объем охлаждающей жидкости, л
Среднетоннажный (ГАЗон NEXT)	150	14-16
Тягач (КАМАЗ-54901)	450	30-35
Карьерный самосвал (БелАЗ-75570)	2300	120-150

При замене жидкости обязательно учитываются заводские спецификации по типу антифриза (обычно концентраты класса G12, G13 или G65). Несоответствие нормативам приводит к снижению теплоотвода, кавитации и преждевременному износу помпы.

Специфика систем охлаждения дизельных моторов

Дизельные двигатели выделяют больше тепловой энергии в процессе сгорания топлива из-за высокой степени сжатия (18:1–22:1 против 9:1–12:1 у бензиновых). Это требует повышенной эффективности теплоотвода для предотвращения перегрева критически важных узлов: поршней, клапанов, головки блока цилиндров и гильз цилиндров. Тепловая нагрузка на стенки камеры сгорания особенно велика в зоне максимального давления.

Эффективность сгорания дизельного топлива приводит к передаче значительной доли тепла (до 35%) в систему охлаждения, а не в выхлопные газы. Это обусловлено особенностями рабочего цикла – более длительным периодом сгорания под почти постоянным давлением. Система должна справляться с пиковыми тепловыми потоками при высоких нагрузках (буксировка, подъем в гору) и в режиме холостого хода, когда скорость потока антифриза снижается.

Ключевые отличия и требования

Для обеспечения стабильной работы дизеля система охлаждения проектируется с учетом:

• Увеличенной производительности водяного насоса – для прокачки большего объема антифриза в единицу времени.
• Радиаторов с увеличенной площадью теплообмена – часто используются сотовые конструкции или дополнительные контуры (масляный радиатор, интеркулер).
• Рабочей температуры на 5-15°C выше (обычно 95-105°C) – для улучшения полноты сгорания и снижения токсичности выхлопа.
• Усиленного контроля детонации ("стука") – локальные перегревы провоцируют калильное зажигание.
• Обязательного применения турбоохладителя – для охлаждения масла турбокомпрессора, работающего при экстремальных температурах (до 1000°C на горячей улитке).

Типичные компоненты высоконагруженных дизельных систем охлаждения:

Компонент	Особенность для дизеля
Термостат	Точное поддержание высокой температуры, двухступенчатые конструкции
Вентилятор	Мощный электрический или вязкостной сцеплением, часто с усиленным кожухом
Расширительный бачок	Увеличенный объем для компенсации теплового расширения антифриза
Патрубки и шланги	Армированные, рассчитанные на высокое давление (до 1.5-2 бар)

Расчет объема системы учитывает не только рабочий объем двигателя, но и наличие дополнительных теплообменников (интеркулер, EGR-охладитель, трансмиссионный радиатор), а также климатические условия эксплуатации. Для тяжелых условий (горная местность, жаркий климат) объем антифриза может достигать 15-20 литров даже для двигателей объемом 2-3 литра. Недостаточный объем приводит к закипанию антифриза, кавитации насоса и деформации ГБЦ.

Рекомендации для двигателей с ГБО

Установка газобаллонного оборудования повышает тепловую нагрузку на двигатель из-за более высокой температуры сгорания газа. Это требует повышенной эффективности системы охлаждения для предотвращения перегрева и преждевременного износа компонентов.

Стандартный объем охлаждающей жидкости может оказаться недостаточным для компенсации дополнительного тепловыделения. Рекомендуется увеличить вместимость системы минимум на 10-15% относительно базовых значений для конкретной модели ДВС.

Ключевые меры для оптимизации системы

• Установка расширительного бака большего объема – обеспечивает запас жидкости для температурного расширения
• Модернизация радиатора – увеличение толщины сердцевины или добавление дополнительного контура охлаждения
• Применение термостата с пониженной температурой открытия (75-80°C вместо стандартных 85-90°C)
• Использование охлаждающих жидкостей класса G12++ или G13 с улучшенными теплоотводящими свойствами

Обязательно оснастите систему дополнительными датчиками температуры на выходе из ГБЦ и газового редуктора. Регулярно проверяйте состояние помпы, патрубков и герметичность соединений – газовые двигатели критичны к малейшим утечкам антифриза.

Параметр	Бензиновый ДВС	ДВС с ГБО
Рабочая температура	85-95°C	75-85°C
Требуемый запас объема	0%	10-15%
Интервал замены ОЖ	60-90 тыс. км	40-50 тыс. км

При длительных нагрузках (горный рельеф, буксировка) используйте принудительное включение вентилятора через дополнительное реле. Это предотвратит детонацию газа и снизит тепловой стресс поршневой группы.

Подбор охлаждающей жидкости по объему системы

Точное знание объема системы охлаждения автомобиля – критически важный параметр при выборе охлаждающей жидкости. Этот объем напрямую определяет необходимое количество антифриза для полной заправки системы после промывки или замены, а также для поддержания корректного уровня при доливе. Использование недостаточного объема жидкости ведет к перегреву двигателя и кавитации помпы, а избыток приводит к выбросу антифриза через расширительный бачок и повышенному давлению в системе.

Производители указывают требуемую концентрацию охлаждающей жидкости (например, 40% или 50% антифриза в дистиллированной воде) исходя из общего объема системы. Несоблюдение пропорций из-за неправильного расчета объема ухудшает антикоррозионные, антикавитационные и температурные свойства смеси. Концентрированный антифриз всегда разбавляется водой, а объем системы – ключевой показатель для определения количества как концентрата, так и готового к применению состава.

Ключевые шаги подбора

Для корректного подбора выполните следующие действия:

1. Определите точный объем системы (см. руководство по эксплуатации, базу данных производителя или практическое измерение при сливе).
2. Выберите тип антифриза (G11, G12, G12+, G13, HOAT и т.д.), совместимый с материалами вашей системы и рекомендациями автопроизводителя.
3. Рассчитайте необходимое количество:
   • Для концентрата: умножьте объем системы на требуемую долю концентрата (например, 8 л системы × 0,5 для 50% = 4 л концентрата + 4 л воды).
   • Для готового состава: приобретайте объем, равный или немного превышающий емкость системы (с учетом невозможности полного слива старой жидкости).

Важно: Всегда приобретайте антифриз с запасом 10-15% от объема системы для компенсации потерь при заливке, возможных воздушных пробок и будущих доливов. Используйте только дистиллированную или деионизированную воду для разбавления концентрата.

Объем системы охлаждения (л)	Требуемая концентрация	Количество концентрата (л)	Количество воды (л)
6	40%	2.4	3.6
8	50%	4.0	4.0
10	33%	3.3	6.7

Таблицы соответствия: модель авто – объем СО

Объем охлаждающей жидкости напрямую зависит от конструктивных особенностей двигателя и системы охлаждения. Приведенные значения являются ориентировочными и могут варьироваться в зависимости от года выпуска и модификации.

Для точного определения объема всегда сверяйтесь с руководством по эксплуатации конкретного автомобиля или техпаспортом. При замене ОЖ учитывайте, что полный объем системы включает также жидкость в радиаторе отопителя и расширительном бачке.

Примерные объемы охлаждающей жидкости для популярных моделей

Марка и модель	Объем СО (литры)
Lada Vesta (1.6)	7.8
Kia Rio (1.4)	5.3
Volkswagen Polo (1.6 MPI)	6.0
Toyota Camry (2.5)	8.2
Hyundai Solaris (1.6)	5.6
Renault Logan (1.6)	6.0
Skoda Octavia (1.4 TSI)	6.5

Важные уточнения:

• Дизельные двигатели обычно требуют на 10-15% больше ОЖ
• Автомобили с дополнительным интеркулером имеют увеличенный объем
• В моделях с адаптивной системой охлаждения показатель может отличаться

Порядок действий при замене:

1. Прогрейте двигатель до рабочей температуры
2. Слейте ОЖ через нижний патрубок радиатора
3. Промойте систему при наличии загрязнений
4. Залейте новый антифриз до отметки MAX на расширительном бачке
5. Удалите воздушные пробки через классификаторы системы

Ошибки при самостоятельном определении объема

Распространенная ошибка – расчет исключительно по вместительности расширительного бачка. Водители часто предполагают, что общий объем системы примерно равен максимальному уровню жидкости в бачке, игнорируя сложную сеть каналов двигателя, радиаторов и патрубков. Это приводит к значительной недооценке, так как основной объем циркулирует вне бачка.

Еще один критический просчет – использование усредненных табличных значений из интернета без учета модификаций двигателя и установленного дополнительного оборудования. Кондиционер, интеркулер, система рециркуляции отработавших газов или вспомогательный отопитель увеличивают общую емкость контура, что редко учитывается при самостоятельных подсчетах.

Типичные последствия неточностей

Ошибки в определении объема провоцируют серьезные проблемы:

• Недолив: Воздушные пробки, локальный перегрев ГБЦ, кавитация помпы и риск деформации деталей двигателя.
• Перелив: Выдавливание избытка антифриза через клапан бачка под давлением, коррозия алюминиевых элементов и разъедание уплотнителей.
• Неправильная концентрация ОЖ: Снижение морозостойкости или антикоррозионных свойств из-за ошибок в пропорциях при доливе.

Ошибочный метод	Результат
Замер только по сливу из радиатора	Неучет объема в блоке цилиндров (до 40% системы)
Ориентация на заводскую маркировку бачка "MAX"	Игнорирование объема в патрубках и теплообменниках
Долив "на глаз" после ремонта	Неполное удаление воздушных карманов

Важно: Точные данные содержатся только в технической документации производителя. Если доступ к ней невозможен – практикуется полный слив с последующим контролируемым заполнением на СТО с использованием мерной тары. Параллельная замена патрубков или радиатора требует пересчета общего объема системы.

Профессиональные методы диагностики заполнения

Проверка уровня охлаждающей жидкости в расширительном бачке – лишь начальный этап; профессионалы используют комплексный подход для точной оценки полноты заполнения системы. Визуальный осмотр на холодном двигателе дополняется поиском подтеков на патрубках, радиаторе, помпе и термостате, что исключает скрытые утечки, влияющие на объем.

Тепловизионное сканирование запущенного двигателя выявляет "холодные зоны" в блоке цилиндров или радиаторе, указывающие на воздушные пробки. Анализ химического состава жидкости (тест-полосками или рефрактометром) определяет концентрацию антифриза, косвенно свидетельствующую о правильности объема смеси в контуре.

Ключевые технологии диагностики

• Вакуумирование системы: Специальным насосом создается разрежение для контроля скорости падения давления. Резкое падение указывает на утечки, а стабильность подтверждает герметичность перед заполнением.
• Сканирование электронных датчиков: Диагностический сканер отслеживает показания датчиков температуры в разных точках (выход ГБЦ, вход радиатора). Неравномерный прогрев или аномальные скачки свидетельствуют о воздушных карманах.
• Ультразвуковая диагностика: Прибор фиксирует кавитационные шумы в помпе или локальные перепады плотности потока, вызванные неполным заполнением.

Применение опрессовочного стенда под давлением 1,2–1,5 бар имитирует рабочую нагрузку. Падение давления за 15 минут более чем на 0,2 бар сигнализирует о микротрещинах или негерметичных соединениях, влияющих на объемный баланс системы.

Метод	Цель	Критерий успеха
Вакуумное заполнение	Удаление воздушных пробок	Стабильное давление в системе после заполнения
График температуры (сканер)	Оценка равномерности прогрева	Разница ≤8°C между датчиками ГБЦ и радиатора
Контроль расширения	Проверка объема при нагреве	Подъем уровня в бачке на 20-30% без выброса

Финишный этап включает пробную поездку с последующим контролем уровня на остывшем двигателе и повторной опрессовкой. Снижение объема указывает на необходимость поиска скрытых дефектов или коррекции методики заполнения.

Последствия превышения рекомендованного объема

Избыточное количество охлаждающей жидкости создает избыточное давление в системе, особенно при нагреве двигателя. Резиновые патрубки, прокладки и радиатор испытывают экстремальные нагрузки, что многократно повышает риск разгерметизации.

Жидкость при расширении вытесняется в расширительный бачок через клапан крышки. Превышение объема приводит к постоянному срабатыванию аварийного слива даже при штатных температурах, вызывая потерю антифриза и образование воздушных пробок.

Критические последствия переполнения

• Разрушение радиатора: Швы и пластиковые бачки трескаются от избыточного давления
• Повреждение водяного насоса: Ускоренный износ сальника из-за гидроударов
• Деформация головки блока: Локальные перегревы из-за воздушных карманов в рубашке охлаждения

Воздушные пробки нарушают циркуляцию, создавая «горячие точки» в блоке цилиндров. Датчики температуры показывают норму, так как фиксируют среднее значение, в то время как отдельные зоны перегреваются до критических 130-150°C.

Компонент	Риск при переливе	Средняя стоимость ремонта
Прокладка ГБЦ	Прогар и смешивание антифриза с маслом	от 15 000 ₽
Расширительный бачок	Разрыв пластикового корпуса	от 2 000 ₽
Термостат	Зависание клапана из-за кавитации	от 3 500 ₽

Электронные системы диагностики не фиксируют перелив как ошибку. Первыми симптомами становятся хлопки при открытии крышки на остывшем двигателе, белый пар из-под капота при работе и нестабильные показания температуры на приборной панели.

Как объем СО влияет на интервал замены антифриза

Объем системы охлаждения напрямую определяет концентрацию продуктов деградации антифриза и агрессивных примесей. Больший объем позволяет активным компонентам охлаждающей жидкости дольше сохранять защитные свойства, так как химические реакции распада ингибиторов коррозии и образования кислот происходят медленнее при сниженной концентрации загрязнителей на единицу объема.

В малолитражных системах (менее 6 л) антифриз быстрее теряет щелочной резерв и способность нейтрализовать кислоты. Это ускоряет коррозию алюминиевых деталей, кавитацию помпы и образование отложений в радиаторе. Напротив, в двигателях с СО от 10-12 л (например, дизельные внедорожники) срок службы состава увеличивается благодаря эффекту "разбавления" продуктов износа.

Ключевые закономерности

Основные зависимости выглядят следующим образом:

• Прямая пропорциональность: увеличение объема на 40% продлевает интервал замены на 15-25% при прочих равных
• Эффект буферной емкости: крупные системы лучше компенсируют попадание выхлопных газов через поврежденную прокладку ГБЦ
• Критический минимум: при объеме ниже 5 л даже современные OAT-антифризы редко сохраняют свойства дольше 60 000 км

Объем СО (л)	Стандартный интервал замены	Максимальный пробег*
4-5	2 года / 50 000 км	60 000 км
6-8	3 года / 75 000 км	100 000 км
10-15	5 лет / 150 000 км	250 000 км

*Для антифризов класса G12+/G13 при отсутствии утечек

Важно помнить: увеличенный объем не отменяет необходимости контроля состояния жидкости. Высокотемпературные режимы эксплуатации, смешивание несовместимых охлаждающих составов или использование недистиллированной воды сокращают ресурс даже в крупных системах. Производители указывают интервалы замены с учетом минимально допустимого объема СО для конкретной модели двигателя.

Объем системы охлаждения популярных моделей авто

Конкретные значения зависят от типа двигателя, года выпуска и конструктивных особенностей. Указанные цифры являются ориентировочными и могут незначительно отличаться между модификациями одной модели.

Точный объем всегда указывается в технической документации автомобиля и влияет на корректность обслуживания (замены антифриза). Приведенные примеры охватывают распространенные в России модели разных классов.

Сравнительные данные для серийных версий

Марка	Модель	Объем системы (л)
LADA	Granta	7.8
Volkswagen	Polo	5.5
KIA	Rio	5.8
Hyundai	Solaris	5.7
Toyota	Camry	8.2
Renault	Duster	6.3

Алгоритм расчета при проектировании системы охлаждения

Основой проектирования является определение максимальной тепловой нагрузки двигателя. Для этого анализируют: пиковую мощность ДВС в ваттах, КПД силовой установки, долю тепла, отводимого через охлаждающую жидкоть (обычно 25-35%), а также дополнительные источники тепла (турбокомпрессор, ЭБУ, система рециркуляции ОГ). Полученное значение (Q_max) станет ключевым параметром для всех последующих расчетов.

Следующий этап – расчет требуемого расхода охлаждающей жидкости. Используют формулу: ṁ = Q_max / (c_p × ΔT), где ṁ – массовый расход (кг/с), c_p – удельная теплоемкость ОЖ (≈4200 Дж/кг·°C для этиленгликоля 50%), ΔT – допустимый перепад температур на выходе/входе двигателя (обычно 5-10°C). Полученные данные определяют производительность водяного насоса.

Ключевые параметры радиатора

Теплоотводящая способность радиатора (Q_rad) должна превышать Q_max. Рассчитывают по уравнению теплопередачи: Q_rad = k × A × ΔT_log, где:

• k – коэффициент теплопередачи материала (Вт/м²·°C)
• A – эффективная площадь теплообмена (м²)
• ΔT_log – логарифмическая разность температур ОЖ/воздуха

Фактор	Влияние на расчет	Типовые значения
Скорость воздушного потока	Определяет k и ΔTlog. Зависит от конструкции воздуховодов и вентиляторов	10-15 м/с при движении
Тип охлаждающей жидкости	Влияет на cp и вязкость	Этиленгликоль 40-60%
Рабочее давление системы	Повышает температуру кипения ОЖ	1.0-1.5 бар (стандартно)

Объем расширительного бака вычисляют, учитывая температурное расширение ОЖ (≈6% при нагреве от 20°C до 90°C) и запас на парогазовую подушку. Дополнительно проверяют:

1. Гидравлическое сопротивление контура
2. Инерционность системы при переходных режимах
3. Совместимость с термостатом и датчиками

Финализируют проект верификацией в термодинамическом ПО (например, GT-Suite) с построением графика теплового баланса и коррекцией параметров при отклонениях >5% от расчетных значений.

Экспериментальное измерение емкости контура

Практическое определение объема системы охлаждения автомобиля требует полного слива старой охлаждающей жидкости и последующей заправки контура с точным замером количества. Для процедуры необходимы: чистая мерная емкость, дистиллированная вода для промывки (если контур загрязнен), свежая охлаждающая жидкость и техническая документация производителя. Обязательно выполняется удаление воздушных пробок через специальные клапаны после заполнения.

Точность измерения достигается при температуре двигателя 20-25°C и строгом соблюдении последовательности: слив через нижний патрубок радиатора и блока цилиндров, демонтаж термостата при наличии скрытых полостей. После заполнения системы запустите двигатель на 5-7 минут без крышки расширительного бачка для деаэрации, затем доведите уровень жидкости до отметки "MAX". Сравнение полученного объема с паспортными данными выявляет отклонения, указывающие на дефекты или модификации системы.

Ключевые факторы, влияющие на точность измерений

Погрешность эксперимента увеличивается из-за:

• Остаточной жидкости в водяной рубашке блока или отопителе салона
• Неучтенного объема дополнительных теплообменников (АКПП, турбонагнетателя)
• Неправильного позиционирования автомобиля (требуется горизонтальная плоскость)

Этап работ	Риск искажения объема	Метод компенсации
Слив жидкости	До 8% остатка в низких точках	Продувка сжатым воздухом
Заполнение контура	Воздушные пробки (до 5% объема)	Многократный прогрев с открытым расширительным бачком
Калибровка	Температурное расширение жидкости	Коррекция по коэффициенту 0,00065/°C

Для верификации результатов используйте два независимых метода: взвешивание слитой жидкости (плотность антифриза ~1,078 г/см³ при 20°C) и объемный учет залитого. Расхождение более 3% указывает на методическую ошибку. Полученные данные служат основой для расчета пропорции антифриза/воды и выявления скрытых утечек при последующей эксплуатации.

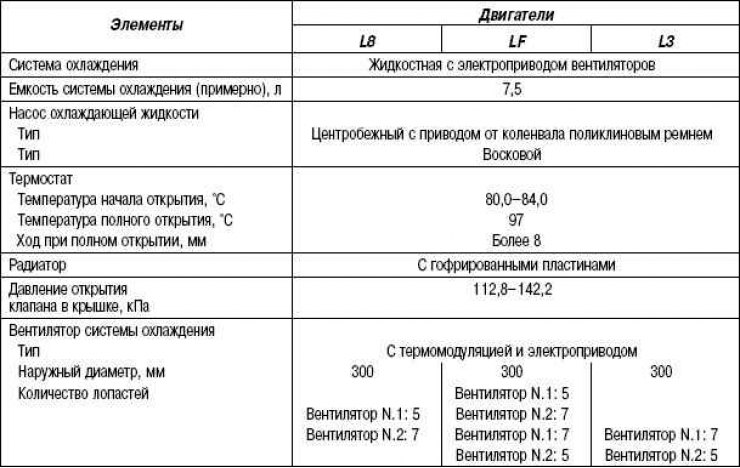

Документация производителя: где искать точные цифры

Точный объем охлаждающей жидкости, необходимый конкретному автомобилю, является специфической характеристикой, определяемой производителем на этапе проектирования. Эта цифра учитывает множество факторов: объем и тип двигателя, конструкцию радиатора (основного, отопителя салона, АКПП, интеркулера), размеры патрубков, характеристики помпы и термостата, а также объем расширительного бачка.

Использование приблизительных значений или данных "от соседа по гаражу" для доливки или замены охлаждающей жидкости категорически не рекомендуется. Недостаток жидкости приведет к перегреву двигателя, а избыток – к ее выбросу через клапан расширительного бачка при нагреве, создавая беспорядок и потенциально снижая эффективность системы при последующих циклах охлаждения.

Ключевые источники точной информации

Найти официально утвержденный объем системы охлаждения для вашей модели автомобиля можно только в документации, предоставленной производителем (OEM). Основные источники:

1. Руководство по эксплуатации (Owner's Manual): Первое место для проверки. Разделы, посвященные техническому обслуживанию, жидкостям или спецификациям, часто содержат точный объем охлаждающей жидкости, требуемый для полной замены системы. Иногда указывается отдельно объем системы и объем расширительного бачка.
2. Сервисное руководство (Service Manual / Workshop Manual): Наиболее полный и технически детализированный источник. Предназначено для сервисных специалистов и содержит исчерпывающие данные по всем системам автомобиля, включая точный объем охлаждающей жидкости, процедуры замены, типы рекомендованных антифризов и спецификации.
3. Официальные электронные каталоги запчастей: Многие производители и крупные поставщики автозапчастей предоставляют онлайн-каталоги. При поиске по VIN или модели автомобиля радиатора, расширительного бачка или патрубков, в спецификациях к деталям иногда указывается общий объем системы или компонента.
4. Официальные дилерские сервисы: Авторизованные дилеры марки имеют прямой доступ к технической информации производителя через специализированные дилерские порталы и базы данных. Они могут предоставить точную цифру по вашему VIN-коду.
5. Этикетки и таблички под капотом: Некоторые производители размещают на расширительном бачке или в подкапотном пространстве информационные наклейки, указывающие тип требуемой охлаждающей жидкости. Хотя объем там указывается редко, это важная информация для правильного выбора жидкости.

Важно различать источники:

Источник	Тип информации	Достоверность
Руководство по эксплуатации / Сервисное руководство	Официальная спецификация от производителя	Высокая (Первичный источник)
Официальные электронные каталоги	Данные, основанные на заводских спецификациях	Высокая
Дилерский сервис	Запрос по официальным каналам производителя	Высокая
Форумы, статьи, советы "бывалых"	Эмпирические данные, обобщения	Низкая (Могут быть ориентировочными или неточными)
Инструкции к универсальным антифризам	Рекомендации по концентрации, общие советы по объему	Низкая (Не учитывают специфику конкретной модели)

Всегда сверяйтесь с документацией именно для вашей модели, года выпуска и комплектации (двигатель, наличие дополнительных радиаторов), так как эти параметры существенно влияют на итоговый объем системы охлаждения. VIN-код автомобиля – самый надежный ключ для поиска точных данных.

Список источников

Информация для статьи о расчете объема системы охлаждения автомобиля основывается на технической документации и экспертных материалах. Данные сверялись по нескольким авторитетным отраслевым изданиям.

При подготовке использовались специализированные источники по конструкции двигателей и терморегулированию. Особое внимание уделялось инженерным методикам расчета теплового баланса.

1. Технические руководства производителей двигателей (Volkswagen, Toyota, General Motors)
2. Учебник "Системы охлаждения ДВС" под редакцией И.С. Иванова
3. Справочник "Теплообмен в автомобильных системах" Н.П. Громова
4. Журнал "Автотракторное электрооборудование" (статьи 2018-2023 гг.)
5. ГОСТ Р 41.103-99 "Требования к системам охлаждения ТС"
6. Материалы конференции SAE Russia по тепловым режимам ДВС
7. Протоколы испытаний теплообменников NRF и Behr Hella Service

Видео: Удаление воздуха из системы охлаждения автомобиля. Легко и просто.


• Разрушительные последствия форсирования силовой установки

• Особенности замены датчика температуры охлаждающей жидкости

• Владельцы о Daewoo Matiz - плюсы и минусы
