Расчет передаточных чисел для оптимальной работы трансмиссии

Статья обновлена: 18.08.2025

Трансмиссия служит ключевым звеном между двигателем и ведущими колесами, определяя эффективность преобразования крутящего момента. Точный подбор передаточных чисел напрямую влияет на динамику разгона, топливную экономичность и ресурс силового агрегата. Неверные значения провоцируют преждевременный износ компонентов, перегрузку двигателя или неполное использование его потенциала.

Данная статья рассматривает принципы расчета передаточных отношений для механических, автоматических и роботизированных коробок передач. Основное внимание уделяется методикам согласования характеристик двигателя с параметрами трансмиссии и ходовой части транспортного средства. Будут проанализированы критерии выбора чисел для каждой ступени с учетом целевого назначения техники и эксплуатационных условий.

Принцип преобразования крутящего момента через зубчатую передачу

Преобразование крутящего момента в зубчатой передаче основано на взаимодействии пар зубьев ведущего и ведомого колес. При приложении усилия к ведущей шестерне её зубья входят в зацепление с зубьями ведомой шестерни, создавая силу давления. Эта сила действует на плече (радиусе) ведомой шестерни, формируя новый крутящий момент. Величина преобразованного момента напрямую зависит от соотношения диаметров или количества зубьев взаимодействующих колес.

Ключевым параметром является передаточное число (i), определяемое как отношение угловых скоростей, диаметров или количества зубьев ведомого колеса (Z₂) к ведущему (Z₁). Формула i = Z₂/Z₁ = d₂/d₁ = ω₁/ω₂ демонстрирует обратную зависимость между крутящим моментом и скоростью вращения. Увеличение передаточного числа пропорционально усиливает выходной момент, но снижает угловую скорость ведомого вала, что следует из закона сохранения энергии (без учета потерь на трение).

Факторы влияния на преобразование момента

Передаточное число: Чем выше значение i, тем значительнее рост крутящего момента на выходе.
КПД передачи: Потери энергии в зацеплении (трение, нагрев) уменьшают полезный момент.
Радиусы колес: Сила, действующая на ведомое колесо, прилагается к его рабочему радиусу (d₂/2).

Параметр	Ведущее колесо	Ведомое колесо
Крутящий момент (M)	M₁	M₂ = M₁ × i × η
Угловая скорость (ω)	ω₁	ω₂ = ω₁ / i
Количество зубьев (Z)	Z₁	Z₂ = i × Z₁

Для расчета выходного момента используется формула: M₂ = M₁ × i × η, где η – КПД передачи. Например, при передаточном числе i=4, КПД 95% и входном моменте 100 Н·м, выходной момент составит M₂ = 100 × 4 × 0.95 = 380 Н·м. Одновременно скорость вращения ведомого вала уменьшится в 4 раза относительно ведущего.

Оптимальный подбор передаточных чисел учитывает баланс между требуемым моментом и скоростью для конкретных условий нагрузки. Необоснованное завышение i приводит к чрезмерному падению оборотов и росту потерь, а занижение – к недостатку момента на выходе. Многоступенчатые передачи позволяют гибко распределять преобразование по нескольким парам колес.

Закон сохранения энергии в механических передачах

В механических передачах закон сохранения энергии проявляется как баланс между входной и выходной мощностью с учётом неизбежных потерь. Мощность на входном валу (произведение крутящего момента M_вх на угловую скорость ω_вх) частично рассеивается в виде тепла из-за трения, вибраций и деформаций, а оставшаяся часть передаётся на выходной вал.

КПД (η) передачи количественно выражает долю полезной мощности: η = P_вых / P_вх. Основное уравнение баланса энергии: M_вх · ω_вх · η = M_вых · ω_вых. При заданной входной мощности рост передаточного числа увеличивает выходной момент, но пропорционально снижает угловую скорость выходного вала.

Влияние передаточного числа на преобразование энергии

Передаточное отношение (i) связывает кинематические и силовые параметры:

i = ω_вх / ω_вых = M_вых / (M_вх · η).

Оптимальное значение i выбирается для:

Минимизации потерь энергии при рабочих нагрузках
Обеспечения требуемого момента на выходе без перегрузки двигателя
Поддержания КПД в зоне максимальных значений для данного типа передачи

Тип передачи	Диапазон КПД (η)	Оптимальная зона i
Цилиндрические шестерни	0.97–0.99	1:1 – 10:1
Конические шестерни	0.95–0.98	1:1 – 8:1
Червячные передачи	0.70–0.92	5:1 – 100:1
Цепные передачи	0.93–0.97	1.5:1 – 10:1

Потери мощности возрастают при:

Экстремально высоких или низких передаточных числах
Несоответствии типа передачи расчётным нагрузкам
Превышении критических скоростей вращения

Рациональный выбор i обеспечивает компромисс между моментом, скоростью и КПД, что напрямую влияет на энергоэффективность трансмиссии.

Расчет передаточного числа через отношение зубьев

Передаточное число (i) определяется как отношение количества зубьев ведомой шестерни (Z₂) к количеству зубьев ведущей шестерни (Z₁). Эта величина показывает, во сколько раз изменяются крутящий момент и скорость вращения между входным и выходным валами. Формула выражается следующим образом:

Математически зависимость записывается как i = Z₂ / Z₁, где Z₂ всегда соответствует шестерне, принимающей усилие, а Z₁ – шестерне, передающей вращение от двигателя. Полученное значение напрямую влияет на динамические и тяговые характеристики транспортного средства.

Практическое применение формулы

Для расчета выполните три шага:

Определите количество зубьев ведущей шестерни (Z₁)
Определите количество зубьев ведомой шестерни (Z₂)
Разделите Z₂ на Z₁: i = Z₂ / Z₁

Пример расчета:

Параметр	Ведущая шестерня	Ведомая шестерня	Передаточное число (i)
Количество зубьев	20 (Z₁)	60 (Z₂)	60 / 20 = 3.0

Интерпретация результата:

При i > 1: Увеличивается крутящий момент, снижается скорость вращения (пример: 1-я передача)
При i < 1: Увеличивается скорость вращения, снижается крутящий момент (пример: повышающая передача)

Определение крутящего момента на выходе при известном передаточном числе

При расчете трансмиссии ключевой задачей является определение выходного крутящего момента после преобразования через зубчатую передачу. Этот параметр напрямую влияет на тяговые характеристики транспортного средства и подбирается в соответствии с нагрузочными режимами.

Передаточное число (i) служит множителем, изменяющим момент силы. Физически оно отражает соотношение угловых скоростей или диаметров взаимодействующих элементов: ведущей и ведомой шестерни, шкивов ременной передачи, звездочек цепного привода.

Формула расчета и учет потерь

Выходной крутящий момент (M_вых) вычисляется по формуле:

M_вых = M_вх × i × η, где:

M_вх – момент на входе передачи (Н·м),

i – передаточное число (безразмерная величина),

η – КПД передачи (учитывает потери на трение, нагрев, вибрацию).

КПД (η) существенно влияет на результат:

Цилиндрические шестерни: 0.97–0.99
Конические шестерни: 0.96–0.98
Цепные передачи: 0.93–0.95
Ременные передачи: 0.92–0.94

Входной момент (Н·м)	Передаточное число (i)	КПД (η)	Выходной момент (Н·м)
150	3.5	0.98	150 × 3.5 × 0.98 = 514.5
200	4.2	0.95	200 × 4.2 × 0.95 = 798.0

Игнорирование КПД приведет к завышению расчетных значений на 3–8%. Для многоступенчатых трансмиссий формула преобразуется:

M_вых = M_вх × (i₁ × i₂ × ... × i_n) × (η₁ × η₂ × ... × η_n),

где i₁...i_n и η₁...η_n – параметры каждой ступени.

Влияние передаточного числа на динамику разгона автомобиля

Передаточное число главной пары и шестерен КПП напрямую определяет соотношение между скоростью вращения коленчатого вала двигателя и ведущих колес. Более высокое значение (например, 4.1:1 вместо 3.5:1) увеличивает крутящий момент, передаваемый на колеса, за счет пропорционального снижения максимальной скорости на данной передаче. Это обеспечивает интенсивное ускорение при старте и на низких скоростях.

Однако увеличение передаточного числа сокращает диапазон скоростей, в котором двигатель сохраняет пиковую мощность на каждой передаче. При чрезмерно высоких значениях водитель вынужден чаще переключать передачи, а двигатель достигает отсечки оборотов раньше, что снижает максимальную скорость автомобиля и повышает расход топлива на трассе.

Оптимизация разгона через передаточные отношения

Для достижения баланса между динамикой и практичностью применяют:

Короткие передачи (высокие передаточные числа) в первых ступенях КПП – для быстрого старта
Длинные передачи (низкие передаточные числа) в высших ступенях – для экономии топлива и снижения шума
Подбор главной пары под характеристики двигателя:
- Высокооборотные моторы требуют более низких передаточных чисел
- Двигатели с высоким крутящим моментом на низах эффективны с высокими передаточными числами

Параметр	Высокое передаточное число	Низкое передаточное число
Разгон 0-100 км/ч	Улучшается	Ухудшается
Максимальная скорость	Снижается	Увеличивается
Расход топлива (город/трасса)	↑ Город / ↓ Трасса	↓ Город / ↑ Трасса

Критически важным является согласование передаточных чисел КПП и главной передачи с кривой мощности двигателя. Оптимальный вариант достигается, когда переключение передачи происходит вблизи точки максимальной мощности, минимизируя провалы в ускорении. Современные спортивные автомобили часто используют близко расположенные передаточные отношения (short-ratio gearbox) для постоянного удержания двигателя в рабочем диапазоне 80-100% от максимальной мощности.

Зависимость между передаточным числом и топливной экономичностью

Передаточное число непосредственно влияет на частоту вращения коленчатого вала двигателя (об/мин) при заданной скорости движения. Чем выше передаточное число на конкретной передаче, тем больше оборотов требуется двигателю для поддержания одинаковой скорости. Поскольку расход топлива напрямую связан с оборотами двигателя и его нагрузкой, выбор передаточных чисел становится ключевым фактором экономичности.

Оптимальная топливная экономичность достигается при работе двигателя в зоне минимального удельного расхода топлива, которая обычно соответствует среднему диапазону оборотов и высокой нагрузке. Слишком высокие передаточные числа (короткие передачи) вызывают избыточные обороты на скоростях выше средних, увеличивая насосные потери и трение. Чрезмерно низкие передаточные числа (длинные передачи) приводят к работе на низких оборотах под высокой нагрузкой, вынуждая двигатель функционировать вне зоны максимального КПД.

Факторы взаимосвязи и принципы оптимизации

Зона эффективности ДВС: Передаточные числа подбираются так, чтобы в типичных режимах движения (например, 60-90 км/ч) двигатель работал вблизи точки минимального удельного расхода топлива.
Баланс ускорения и крейсерского режима: "Короткие" передачи улучшают динамику разгона, но ухудшают экономичность на постоянной скорости. "Длинные" передачи обеспечивают низкие обороты на трассе, но требуют частых переключений в городе.
Роль повышающей передачи (овердрайв): Высшая передача проектируется с минимально возможным передаточным числом для значительного снижения оборотов двигателя на крейсерских скоростях, что критично для снижения расхода на шоссе.

Параметр	Влияние на топливную экономичность
Высокие передаточные числа (низкие передачи)	Повышенный расход на высоких скоростях из-за роста оборотов двигателя и механических потерь
Низкие передаточные числа (высокие передачи)	Риск работы двигателя под нагрузкой на оборотах ниже оптимальных, приводящий к увеличению расхода
Оптимальный диапазон	Поддержание оборотов в зоне минимального удельного расхода топлива для заданной нагрузки и скорости

Современные коробки передач (особенно многоступенчатые АКПП и вариаторы) позволяют гибко выбирать передаточные отношения, адаптируя работу трансмиссии к текущим условиям движения для минимизации расхода. Ключевой принцип заключается в обеспечении максимально возможной длины передачи (минимального передаточного числа) для крейсерского режима без ущерба для способности двигателя поддерживать скорость без перегрузки.

Расчет оборотов двигателя для заданной скорости движения

Определение оборотов двигателя при известной скорости движения позволяет оценить режим работы силового агрегата в конкретных условиях. Это критически важно для выбора передаточных чисел трансмиссии, обеспечивающих баланс между топливной экономичностью, динамикой и нагрузкой на двигатель. Неверный расчет приводит к выходу за пределы эффективных зон крутящего момента или превышению допустимых оборотов.

Основная формула для расчета оборотов двигателя (n, об/мин):

n = (V × i_тр × i_гп × 1000) / (2π × r_к × 60)
где:

V – скорость автомобиля (км/ч),

i_тр – передаточное число выбранной передачи КПП,

i_гп – передаточное число главной передачи,

r_к – динамический радиус качения колеса (метры),

π ≈ 3.1416.

Последовательность расчета

Определите динамический радиус колеса (r_к) по формуле:

r_к = (d × 25.4 / 2 + H × W / 100) × 0.001

где d – диаметр диска (дюймы), W – ширина шины (мм), H – высота профиля (%).
Выберите передаточные числа трансмиссии:
- i_тр – для целевой передачи (например, 0.85 для 5-й передачи)
- i_гп – главная передача (например, 3.9)
Подставьте значения в основную формулу.

Параметр	Пример 1 (5-я передача)	Пример 2 (3-я передача)
Скорость (V)	90 км/ч	60 км/ч
i_тр	0.85	1.6
i_гп	3.9	3.9
r_к	0.31 м	0.31 м
Обороты (n)	≈2650 об/мин	≈3200 об/мин

Результаты расчета показывают зависимость оборотов от выбранной передачи при одинаковой нагрузке. Сравнение с паспортной характеристикой двигателя (максимальный крутящий момент, экономичный диапазон) позволяет корректировать передаточные числа для смещения рабочей зоны в оптимальный диапазон.

Подбор передаточных чисел главной пары дифференциала

Передаточное число главной пары (ГП) определяет соотношение между скоростью вращения карданного вала и ведущих колес. Оно напрямую влияет на динамические характеристики автомобиля: чем выше значение (например, 4.3 вместо 3.7), тем интенсивнее разгон за счет увеличения крутящего момента на колесах. Однако это сопровождается ростом оборотов двигателя на идентичных скоростях движения, что повышает расход топлива и уровень шума.

Выбор оптимального значения требует анализа условий эксплуатации и характеристик силового агрегата. Для тяжелонагруженных авто или внедорожников актуальны высокие передаточные числа, обеспечивающие уверенный старт и тягу на бездорожье. Спортивные модели также часто используют повышенные значения ГП для ускоренного разгона. В противоположность этому, городские легковые автомобили и магистральные тягачи ориентируются на сниженные значения для экономии топлива и комфорта на высоких скоростях.

Критерии и методика расчета

Ключевые параметры для определения передаточного числа ГП:

Максимальная скорость: Должна достигаться при оборотах двигателя ниже красной зоны с учетом внешней скоростной характеристики (ВСХ).
Динамика разгона: Обеспечение достаточного крутящего момента в зоне ежедневной эксплуатации.
Экономичность: Поддержка оборотов в диапазоне минимального удельного расхода топлива.

Расчет выполняется по формуле с учетом параметров трансмиссии:

Uгп = (0.377 * Rк * Nv_max) / (V_max * Uкп_min)

где:

Rк – динамический радиус колеса (м)
Nv_max – обороты двигателя при V_max (об/мин)
V_max – целевая максимальная скорость (км/ч)
Uкп_min – передаточное число высшей передачи КПП

Тип авто	Диапазон ГП	Особенности
Городские хэтчбеки	3.2–3.8	Акцент на экономичность
Внедорожники	3.9–5.1	Приоритет тяги на низких оборотах
Грузовики	4.3–6.5	Учет полной массы груза
Спортивные авто	4.0–4.7	Максимизация ускорения

Обязательно учитывается синхронизация с коробкой передач. Увеличение ГП эквивалентно понижению всех передач КПП – это улучшает динамику, но сокращает максимальную скорость на каждой передаче. При замене штатной ГП требуется коррекция показаний спидометра и калибровка ЭБУ двигателя для корректной работы систем.

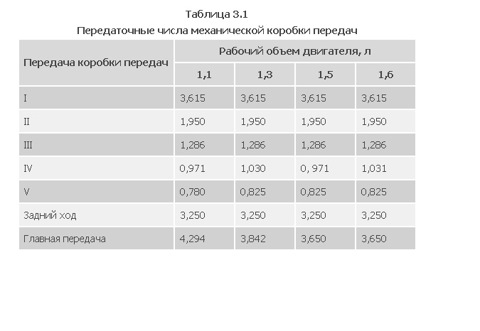

Методика расчета передаточных отношений коробки передач

Расчет начинается с определения требований к динамике транспортного средства и его эксплуатационным характеристикам. Ключевыми исходными данными служат максимальный крутящий момент двигателя, мощностные характеристики, допустимые обороты, масса ТС, аэродинамическое сопротивление и радиус качения колес. Необходимо установить диапазон скоростей для каждой передачи, обеспечивающий плавный разгон без "провалов" тяги.

Главной целью является создание геометрической прогрессии передаточных чисел, где отношение последующей передачи к предыдущей остается постоянным. Это гарантирует равномерное использование оборотного диапазона двигателя при переключениях. Формула для коэффициента прогрессии: $ q = \sqrt[\large{n-1}]{\frac{i_k}{i_1}} $, где $ n $ – число передач, $ i_1 $ и $ i_k $ – передаточные числа первой и высшей передач соответственно.

Алгоритм определения передаточных чисел

Шаги расчета:

Определение передаточного числа главной передачи ($ i_g $) исходя из максимальной скорости на высшей передаче: $ i_g = \frac{\omega_{max} \cdot r_d}{V_{max}} $, где $ \omega_{max} $ – обороты двигателя при $ V_{max} $, $ r_d $ – динамический радиус колеса.
Расчет передаточного числа 1-й передачи ($ i_1 $) для преодоления максимального сопротивления: $ i_1 = \frac{F_{max} \cdot r_d}{M_{mot} \cdot \eta} $, где $ F_{max} $ – сила сопротивления движению, $ M_{mot} $ – крутящий момент двигателя, $ \eta $ – КПД трансмиссии.
Вычисление коэффициента прогрессии ($ q $) для коробки с $ n $ передачами: $ q = \sqrt[\large{n-1}]{\frac{i_1}{i_n}} $. При $ i_n $ (высшая передача) равном 1, формула упрощается.
Последовательный расчет передач: $ i_2 = \frac{i_1}{q} $, $ i_3 = \frac{i_2}{q} $ и т.д.

Корректировка выполняется с учетом:

Перекрытия оборотов (15-20%) между соседними передачами
Ограничения минимальных оборотов двигателя при переключении
Обеспечения запаса тяги на высшей передаче

Пример расчета для 5-ступенчатой КПП:

Параметр	Значение
$ i_1 $	3.78
$ i_5 $	0.84
$ q $	$\sqrt[4]{\frac{3.78}{0.84}} ≈ 1.45$
$ i_2 $	3.78 / 1.45 ≈ 2.61
$ i_3 $	2.61 / 1.45 ≈ 1.80
$ i_4 $	1.80 / 1.45 ≈ 1.24

Анализ тяговой характеристики двигателя для выбора диапазона передач

Тяговая характеристика двигателя отражает зависимость крутящего момента и мощности от частоты вращения коленчатого вала. Кривая крутящего момента определяет способность преодолевать сопротивление движению, а кривая мощности характеризует энергетический потенциал. Ключевыми точками являются обороты максимального крутящего момента (M_max) и максимальной мощности (N_max), между которыми располагается зона оптимальной работы.

Рабочий диапазон трансмиссии должен обеспечивать функционирование двигателя в интервале от n_Mmax до n_Nmax на всех передачах. Снижение оборотов ниже n_Mmax вызывает перегрузку и детонацию, а превышение n_Nmax ведет к резкому падению момента и перерасходу топлива. Ширина этого диапазона напрямую влияет на количество необходимых передач.

Ключевые параметры для расчета

Основные этапы анализа включают:

Определение эксплуатационной зоны: Фиксация оборотов n_min (n_Mmax) и n_max (n_Nmax) на характеристике
Расчет коэффициента приспособляемости: K = M_max / M_ном, где M_ном – момент при номинальной мощности
Оценка диапазона регулирования: D = n_Nmax / n_Mmax

Параметр	Обозначение	Влияние на передачу
Обороты max момента	n_Mmax	Нижняя граница рабочей зоны
Обороты max мощности	n_Nmax	Верхняя граница рабочей зоны
Коэффициент приспособляемости	K	Определяет запас крутящего момента

Для двигателей с плавающей характеристикой (турбодизели) допустимо сужение рабочего диапазона до 1.8-2.2 из-за высокой эластичности. У атмосферных бензиновых моторов требуемый диапазон достигает 3.0-4.5, что увеличивает число передач. Передаточные числа подбираются так, чтобы при переключении обороты падали с n_Nmax на n_Mmax, исключая "провалы" тяги.

Концепция "рабочего диапазона" оборотов двигателя

Рабочий диапазон оборотов двигателя – интервал между минимальными и максимальными оборотами, при которых силовой агрегат демонстрирует максимальную эффективность по ключевым параметрам: крутящему моменту, мощности и топливной экономичности. Этот диапазон определяется конструктивными особенностями двигателя (фазой газораспределения, системой впуска/выпуска) и обычно составляет 30-50% от максимальных оборотов. Например, для бензинового мотора с красной зоной 6000 об/мин оптимальный рабочий диапазон часто лежит в пределах 2500-4500 об/мин.

Выход за границы этого интервала приводит к значительному ухудшению характеристик: ниже нижней границы возникает "провал" крутящего момента и детонация, выше верхней – резко падает КПД из-за гидравлических потерь и инерционных нагрузок. Поддержание оборотов в рабочем диапазоне – ключевая задача проектирования передаточных чисел трансмиссии, так как именно они определяют соответствие между скоростью движения и частотой вращения коленвала.

Принципы согласования передаточных чисел с рабочим диапазоном

Главная передача (ГП): Определяет базовое соотношение между оборотами двигателя и скоростью колес. Слишком высокое передаточное число ГП "привязывает" двигатель к высоким оборотам на трассе, слишком низкое – ухудшает разгонную динамику.
Коробка передач: Должна обеспечивать перекрытие рабочих диапазонов на смежных передачах. Например, при переключении с 3-й на 4-ю передачу обороты не должны падать ниже нижней границы рабочей зоны (например, 2500 об/мин).

Параметр	Нижняя граница диапазона	Верхняя граница диапазона
Влияние на характеристики	Минимальный крутящий момент, риск детонации	Падение КПД, рост механических потерь
Критерий выбора передач	Обороты после переключения не ниже этой зоны	Обороты при максимальной скорости не выше этой зоны

Расчет шага передач: Передаточные отношения соседних передач (i_n/i_n+1) должны обеспечивать попадание оборотов в рабочий диапазон после переключения. Оптимальный шаг – 15-30% снижения оборотов.
Учет типа двигателя: Дизельные моторы имеют узкий рабочий диапазон (≈1500-3000 об/мин), что требует больше передач в КПП. Бензиновые атмосферные двигатели обладают более широкой зоной (≈2000-5000 об/мин), турбированные – широким "полком" крутящего момента.
Адаптация к нагрузке: При полной загрузке автомобиля рабочий диапазон смещается в сторону более высоких оборотов, что требует коррекции моментов переключения.

Оптимальное перекрытие передаточных отношений смежных передач

Перекрытие передаточных отношений смежных передач определяет диапазон скоростей, в котором соседние передачи могут обеспечить движение автомобиля с близкими динамическими характеристиками. Его суть заключается в частичном совпадении скоростных интервалов работы двигателя при переходе с текущей передачи на следующую (более высокую) или предыдущую (более низкую). Это явление напрямую влияет на гибкость управления тягой и частотой вращения коленчатого вала.

Оптимальное перекрытие гарантирует, что после переключения на повышенную передачу обороты двигателя не опустятся ниже зоны эффективного крутящего момента. Недостаточное перекрытие приводит к "провалам" тяги и необходимости частых переключений, а чрезмерное – к работе двигателя на неэкономичных режимах и снижению КПД трансмиссии. Ключевая цель – поддержание оборотов в диапазоне максимального момента при любом маневре.

Критерии расчета и практическая реализация

Расчет базируется на соотношении передаточных чисел соседних ступеней (q_n = i_n / i_n+1). Оптимальное значение q_n зависит от:

Диапазона оборотов с максимальным крутящим моментом двигателя.
Требуемой динамики разгона (резкий/плавный).
Количества передач в коробке (чем их больше, тем меньше необходимое перекрытие).
Типа транспортного средства (легковой, грузовой, спортивный).

Для большинства двигателей с широкой полкой крутящего момента рекомендуется геометрическая прогрессия передаточных чисел. В этом случае соотношение q_n остается постоянным для всех смежных пар:

Рассчитывают общее передаточное число первой передачи (i₁) исходя из требований к стартовой динамике.
Определяют передаточное число высшей передачи (i_max) для заданной максимальной скорости.
Находят знаменатель прогрессии (q) по формуле: q = ^n-1√(i₁ / i_max), где n – число передач.
Вычисляют i_k = i₁ / q^k-1 для каждой ступени k.

Тип ТС	Оптимальное q	Падение оборотов*	Примечания
Легковые авто	1.25–1.40	20–30%	Баланс экономичности/динамики
Грузовики	1.35–1.60	25–40%	Акцент на тяге при разгоне
Спортивные авто	1.15–1.30	10–25%	Минимизация провалов мощности

*Падение оборотов двигателя при переключении на ступень выше

Отклонение от геометрической прогрессии оправдано для спецтехники: например, уменьшение q между низшими передачами улучшает контроль тяги на бездорожье, а сближение q на высших ступенях снижает расход топлива в крейсерском режиме.

Расчет шага передач для плавного разгона

При проектировании трансмиссии ключевой задачей является обеспечение плавного ускорения без "провалов" тяги при переключении. Для этого передаточные числа коробки должны формировать геометрическую прогрессию, где каждая последующая передача уменьшается на постоянный коэффициент. Такой подход поддерживает стабильный диапазон оборотов двигателя при переходе между ступенями.

Основная формула для расчета шага передач выражается как: $$k = \sqrt[\large{n-1}]{\frac{i_1}{i_n}}$$ где $k$ – знаменатель прогрессии, $n$ – число передач, $i_1$ и $i_n$ – передаточные числа первой и последней передач соответственно. Оптимальное значение $k$ обычно лежит в диапазоне 1.3-1.7 для легковых автомобилей.

Алгоритм расчета передаточных чисел

Определите минимальное ($i_n$) и максимальное ($i_1$) передаточные числа, исходя из динамических требований и ограничений двигателя.
Рассчитайте знаменатель прогрессии $k$ по формуле выше.
Вычислите промежуточные передачи:
- Вторая передача: $i_2 = \frac{i_1}{k}$
- Третья передача: $i_3 = \frac{i_2}{k}$
- N-ная передача: $i_n = \frac{i_{n-1}}{k}$

Критерии корректности расчета:

Равномерный прирост скорости	Разница времени разгона на смежных передачах ≤ 10%
Отсутствие "перекрута" ДВС	Обороты после переключения не ниже пика крутящего момента
Минимизация переключений	Ширина эффективного диапазона ≥ 50% от max оборотов ДВС

Пример для 5-ступенчатой КПП: При $i_1 = 3.8$ и $i_5 = 0.9$ получаем $k = \sqrt[4]{\frac{3.8}{0.9}} ≈ 1.45$. Тогда ряд будет: 3.8, 2.62, 1.81, 1.25, 0.9. Проверка: падение оборотов при переключении с 1-й на 2-ю передачу составит $1/1.45 ≈ 69$%, что удерживает двигатель в зоне эффективности.

Учет характеристик двигателя при проектировании трансмиссии

Ключевой характеристикой двигателя при проектировании трансмиссии является кривая крутящего момента в зависимости от частоты вращения коленчатого вала. Эта кривая определяет доступное тяговое усилие на различных оборотах, напрямую влияя на динамику разгона и способность преодолевать сопротивление. Для эффективной работы трансмиссии передаточные числа подбираются так, чтобы двигатель преимущественно функционировал в зоне максимального крутящего момента или близкой к ней, где удельный расход топлива минимален, а отдача – оптимальна.

Диапазон рабочих оборотов двигателя (разница между оборотами максимальной мощности и максимального момента) диктует требования к "ширине" передач в коробке. Чем уже этот диапазон (например, у дизельных двигателей), тем большее количество ступеней требуется в коробке передач для поддержания мотора в эффективной зоне при изменении скорости движения и нагрузки. Игнорирование этого параметра приводит к "провалам" тяги при переключениях или необходимости чрезмерно раскручивать двигатель.

Согласование передач с кривой мощности и момента

Передаточные числа рассчитываются с целью минимизации отклонений оборотов двигателя от оптимального коридора при последовательном включении передач. Для этого используется геометрическая прогрессия, где каждое последующее передаточное число меньше предыдущего на определенный коэффициент (q):

i_k = i_k-1 / q, где q = (i₁ / i_n)^1/(n-1)
n – число передач, i₁ и i_n – передаточные числа первой и высшей передач.

Такой подход обеспечивает равномерное падение оборотов двигателя при каждом переключении наверх, что критически важно для сохранения тяги в оптимальном диапазоне.

Важнейший параметр – обороты максимального крутящего момента (n_Mmax) и обороты максимальной мощности (n_Nmax). Передаточное число главной пары и низших передач выбирается из условия:

Обеспечения необходимой силы тяги на ведущих колесах при трогании и движении на подъем.
Возможности движения на высшей передаче с минимально устойчивыми оборотами без детонации или перегрузки.

Характеристика двигателя	Влияние на передаточные числа	Пример для 6-ступенчатой КПП
Широкий диапазон оборотов (бензин)	Меньшее число ступеней, больший шаг между передачами	i₁ = 4.2; i₆ = 0.8
Узкий диапазон оборотов (дизель)	Большее число ступеней, меньший шаг между передачами	i₁ = 5.8; i₆ = 0.6
Высокий крутящий момент на низких оборотах	Меньшее передаточное число 1-й передачи	i₁ = 3.7
"Пиковая" характеристика момента	Более "короткие" передачи, частые переключения	q ≈ 1.4

Расчет всегда включает проверку на реализуемость скоростных режимов:

Максимальная скорость достигается на высшей передаче при оборотах, близких к n_Nmax.
Минимальная устойчивая скорость на высшей передаре должна соответствовать оборотам выше зоны интенсивной детонации или вибраций.
На промежуточных передачах ускорение должно быть равномерным без "зависаний" в зонах низкого момента.

Неучет характеристик двигателя приводит к снижению топливной экономичности, ухудшению динамики разгона, повышенным нагрузкам на сцепление и коробку передач, а также к дискомфорту из-за необходимости частых переключений или неоптимальных режимов работы силового агрегата.

Влияние массы транспортного средства на выбор передаточных чисел

Масса ТС напрямую определяет инерцию при разгоне и сопротивление качению, требуя корректировки передаточных отношений для сохранения динамики. Увеличение снаряженного веса на 20% повышает необходимый крутящий момент на ведущих колесах пропорционально, что диктует смещение диапазона передач в область пониженных значений.

Тяжелые машины (грузовики, внедорожники) используют более высокие передаточные числа на низких передачах для преодоления инерции покоя. Например, стартовое передаточное отношение коробки передач в автобусах достигает 5-7:1 против 3-4:1 в легковых авто, обеспечивая трогание под нагрузкой без перегрева сцепления.

Ключевые аспекты расчета

Стартовая передача: Требует увеличения передаточного числа пропорционально массе для предотвращения заглохания двигателя. Формула: i_start = k × m / T_max, где m – масса, T_max – пиковый крутящий момент, k – коэффициент запаса (1.3-1.7).
Главная передача: Оптимизируется под эксплуатационную массу. При росте веса на 30% передаточное число редуктора увеличивают на 15-20% для сохранения динамики разгона.
Высшие передачи: Для тяжелых ТС применяют "короткие" высшие передачи (например, 0.7:1 вместо 0.5:1) для компенсации аэродинамических потерь при движении с грузом.

Тип ТС	Снаряженная масса (т)	Диапазон i_КПП	i_{главной передачи}
Легковой автомобиль	1.2–1.8	3.2–0.8	3.5–4.2
Грузовик (6×4)	8–12	6.5–1.0	5.8–7.1

Расчет минимального передаточного числа: Определяется по условию преодоления силы инерции: i_min ≥ (m × g × f_r × r_к) / (T_max × η_тр), где f_r – коэффициент сопротивления качению, r_к – радиус колеса.
Баланс динамики и экономии: Рост массы требует увеличения i_{передач}, но ограничивает максимальную скорость. Для груженого автопоезда применяют "ступенчатые" редукторы с переключаемыми режимами (high/low range).
Тепловая нагрузка: При неправильном подборе i_{передач} для тяжелых ТС возникает перегрев трансмиссии из-за длительной работы двигателя в зоне максимальных оборотов.

Расчет для внедорожников: учет повышенного сопротивления и крутящего момента

При проектировании трансмиссии внедорожников ключевым фактором становится преодоление значительного сопротивления движения (грязь, песок, крутые подъемы). Требуется увеличенный крутящий момент на колесах, что достигается подбором повышенных передаточных чисел главной пары и понижающих передач в раздаточной коробке. Базовый расчет начинается с анализа максимального сопротивления при движении в тяжелых условиях и минимальной устойчивой скорости двигателя.

Необходимо обеспечить запас крутящего момента для преодоления пиковых нагрузок без остановки вращения колес. Для этого передаточное число первой передачи (i_тр) рассчитывается по формуле: i_тр = (M_{дв max} ∙ η_тр ∙ i_гп ∙ i_рк) / R_к ≥ F_{сопр max}, где M_{дв max} – максимальный крутящий момент двигателя, η_тр – КПД трансмиссии, i_гп и i_рк – передаточные числа главной пары и раздатки, R_к – радиус качения колеса, F_{сопр max} – сила максимального сопротивления.

Критерии оптимизации для внедорожных условий

Основные параметры, влияющие на расчет:

Диапазон передаточных чисел КПП: соотношение i_первой/i_{последней} ≥ 5 для плавного перераспределения момента
Совместная работа раздаточной коробки: наличие понижающего ряда (i = 1.8-4.0) для экстремальных условий
Запас тяги на низких оборотах: предотвращение заглохания двигателя при 40-60% от n_max

Типовые значения передаточных чисел для внедорожников:

Компонент	Диапазон передаточных чисел	Примеры
Главная пара	3.9 – 5.2	4.3 (Land Cruiser)
Понижающая передача	1.8 – 4.0	2.7 (Jeep Wrangler)
1-я передача КПП	3.8 – 5.5	4.7 (Mercedes G-Class)

Этапы проверки корректности расчета:

Контроль буксования: момент на колесе не должен превышать сцепление с грунтом (M_к ≤ φ ∙ R_к ∙ m ∙ g)
Анализ теплового режима: проверка температуры масла при длительной работе на пониженных передачах
Синхронизация с двигателем: обеспечение работы в зоне 75-90% от M_{дв max} при преодолении препятствий

Для полноприводных моделей обязателен учет разницы коэффициентов сцепления осей. Передаточные числа переднего и заднего мостов должны соответствовать распределению крутящего момента (например, 50/50 или 40/60), а дифференциалы – компенсировать разницу в скорости вращения колес. Ошибки в расчете приводят к циркуляции мощности и разрушению узлов трансмиссии.

Особенности расчета для спортивных автомобилей

В спортивных автомобилях передаточные числа подбираются для максимального ускорения на треке, а не для топливной экономичности или комфорта. Ключевая задача – удержать двигатель в зоне пиковой мощности на всех скоростных участках трассы, особенно при выходе из поворотов и на длинных прямых. Допустимые интервалы переключений сокращаются до минимума, что требует точного согласования моментов переключения с кривой крутящего момента.

Короткие главные пары (например, 4.1:1) и сближенные ступени в КПП (разница 15-25%) – стандарт для гоночных трансмиссий. Это обеспечивает минимальный провал оборотов при переключении и быстрый набор скорости, но сокращает максимальную скорость на прямой. Для компенсации используется аэродинамика и повышение лимита оборотов двигателя до 8 000–10 000 об/мин.

Критерии оптимизации

Анализ трековой геометрии: Длина прямых, радиус поворотов и профиль элевации определяют количество скоростей и диапазон передач.
Пиковая мощность vs. эластичность: Для турбомоторов акцент на сохранение наддува при переключениях, для атмосферных – на работу вблизи redline.
Вес и сцепление: Учет снижения нагрузки на ведущие колеса при разгоне (анти-лифт, аэродинамический прижим).

Параметр	Гражданский авто	Спортивный авто
Разброс передач	Широкий (до 50%)	Узкий (15-25%)
Главная пара	2.7:1–3.5:1	3.8:1–5.1:1
Обороты redline	5 500–6 500 об/мин	7 500–10 000 об/мин

Пример расчета: Для сектора с чередой S-образных поворотов применяют «длинную» вторую передачу, исключающую переключение на участке. На трассах с длинным прямым разгоном (например, Ле-Ман) последняя передача калибруется так, чтобы двигатель достигал отсечки лишь в конце прямой.

Сбор данных телеметрии: скорость на апексе поворота, время разгона между точками.
Моделирование в ПО (Motec, AIM): подбор передач, дающих минимальное время круга.
Тест-драйв с регистрацией оборотов в ключевых зонах: выход из медленных поворотов, разгон на старт-финишной прямой.

Роль аэродинамического сопротивления в подборе передач

Аэродинамическое сопротивление (F_a) растет пропорционально квадрату скорости автомобиля (F_a = ½·C_x·ρ·S·v²), где C_x – коэффициент лобового сопротивления, ρ – плотность воздуха, S – площадь поперечного сечения. На скоростях свыше 80 км/ч оно становится доминирующей силой, превосходя сопротивление качению и инерционные нагрузки. Это требует экспоненциального увеличения мощности двигателя для поддержания скорости.

Передаточные числа трансмиссии должны компенсировать резкий рост нагрузки от F_a. На высоких скоростях двигатель обязан работать в зоне максимального крутящего момента (обычно 70-90% от max оборотов), чтобы обеспечить запас мощности для преодоления аэродинамических сил. Неверный подбор "длинной" передачи вынуждает двигатель работать за пределами оптимального диапазона, приводя к перерасходу топлива и потере динамики.

Ключевые аспекты учета аэродинамики

Выбор верхних передач: Передаточное число высшей передачи рассчитывается так, чтобы при крейсерской скорости (например, 120 км/ч) обороты двигателя соответствовали пику крутящего момента (напр., 3000–4000 об/мин для бензинового ДВС).
Запас мощности: Трансмиссия должна обеспечивать 10-15% избытка мощности после преодоления F_a для ускорения или движения против ветра без переключения.
Градиентное переключение: Разница передаточных чисел между высшими передачами (4-5-6) уменьшается для плавного поддержания оборотов в узком эффективном диапазоне при росте F_a.

Скорость (км/ч)	Доля F_a в общем сопротивлении (%)	Рекомендуемые обороты ДВС (об/мин)
60	~40%	2000-2500
100	~70%	3000-3500
150	>85%	4000-4500

Для спортивных автомобилей с высоким C_x применяют укороченные высшие передачи, смещая рабочий диапазон в сторону повышенных оборотов. В электромобилях аэродинамика критична из-за ограниченной емкости батарей – передаточное число подбирают так, чтобы электромотор работал в зоне КПД >90% на типовых скоростях.

Выбор передаточного числа первой передачи: стартовая динамика и трогание под уклон

Передаточное число первой передачи определяет максимальный крутящий момент на ведущих колесах, критичный для трогания с места и преодоления уклонов. Слишком низкое значение приведет к недостаточной силе тяги, вызывая пробуксовку сцепления или остановку двигателя под нагрузкой. Избыточно высокое передаточное число, хотя и обеспечивает мощный старт, сокращает диапазон работы КПП до переключения на вторую передачу, увеличивает шумность и расход топлива.

При проектировании учитывают массу транспортного средства, максимальный крутящий момент двигателя, коэффициент сцепления шин с покрытием и требования к преодолению подъемов. Для грузовых автомобилей и внедорожников упор делается на преодоление крутых уклонов (до 30-35%), тогда как для легковых авто приоритетом остается плавность старта и эластичность разгона.

Ключевые параметры расчета

Формула минимального передаточного числа первой передачи для трогания под уклон:

i_гл = (ψ_max · G_a · r_d) / (M_{e max} · η_тр)

где:

ψ_max – коэффициент суммарного дорожного сопротивления (уклон + качение)
G_a – полный вес автомобиля
r_d – динамический радиус колеса
M_{e max} – максимальный крутящий момент двигателя
η_тр – КПД трансмиссии (0.85-0.92)

Дополнительные факторы для стартовой динамики:

Время разгона 0-40 км/ч – должно соответствовать нормам безопасности
Минимальная устойчивая скорость (без рывков) – не выше 5-7 км/ч
Согласование со сцеплением – исключение перегрева при частых стартах

Тип ТС	Диапазон i₁	Макс. уклон
Легковые авто	3.5-4.2	25-30%
Кроссоверы	4.0-4.8	30-35%
Грузовики 8т	6.5-8.0	35-40%

Для гибридных и электромобилей передаточные числа снижают благодаря мгновенному полному моменту двигателя. При наличии понижающего диапазона в раздаточной коробке (например, внедорожники) расчет i₁ ведется для основного ряда КПП без учета демультипликатора.

Расчет повышенных передач для крейсерской скорости

Повышенные передачи (овердрайв) проектируются для поддержания крейсерской скорости при минимальных оборотах коленчатого вала. Это снижает расход топлива, уменьшает шумовую нагрузку и сокращает механический износ двигателя. Оптимизация направлена на удержание оборотов в зоне минимального удельного расхода топлива (BSFC) без потери динамической устойчивости.

Ключевые параметры для расчета: целевая крейсерская скорость (V_кр), обороты двигателя (n_дв), радиус качения колеса (r_к), передаточное число главной передачи (i_гп), аэродинамические коэффициенты (C_x, S_лф) и сопротивление качению (f_к). Необходимо обеспечить баланс между тяговым усилием и силами сопротивления.

Алгоритм расчета

Определение целевых оборотов двигателя:
- Для бензиновых ДВС: 2000-2500 об/мин
- Для дизельных: 1500-2000 об/мин
Расчет передаточного числа повышенной передачи (i_пп): i_пп = (0.377 × n_дв × r_к) / (V_кр × i_гп)
Проверка тягового баланса:
- Тяговая сила P_т = (M_кр × i_гп × i_пп × η_тр) / r_к
- Сопротивление P_с = (f_к × m × g) + (0.5 × C_x × ρ × S_лф × V_кр²)
Условие: P_т ≥ P_с + 10% запас

Пример расчета для V_кр=90 км/ч
Параметр	Значение	Единицы
n_дв	2200	об/мин
r_к	0.32	м
i_гп	3.7	-
i_пп	0.78	-
P_т	510	Н
P_с	460	Н

Критические ограничения: передача не должна провоцировать детонацию или перегрев. При недостатке крутящего момента требуется коррекция i_пп или применение понижающего режима в вариаторах. Для гибридных систем допустимо использование электромотора для компенсации дефицита тяги.

Проблема "провала" оборотов при переключении и методы ее устранения

Провал оборотов двигателя при переключении передач возникает из-за несоответствия угловой скорости вращения коленчатого вала и входного вала коробки передач. При размыкании сцепления во время переключения двигатель теряет нагрузку, его обороты резко падают ниже требуемого уровня для включения следующей передачи. Это приводит к рывкам, повышенным нагрузкам на синхронизаторы и дискомфорту при движении.

Ключевым фактором является инерционность вращающихся масс двигателя и недостаточная скорость синхронизации. При переходе на высшую передачу разница в передаточных числах между соседними ступенями создает "разрыв", который не успевает компенсироваться системой управления двигателем или действиями водителя. Особенно критично это проявляется в трансмиссиях с большим шагом передаточных чисел.

Методы минимизации провалов

Основные решения фокусируются на оптимизации передаточных отношений и адаптации алгоритмов управления:

Подбор передаточных чисел:
- Сокращение шага между смежными передачами (особенно на 1-2-3 ступенях)
- Увеличение числа передач для уменьшения разрыва между ступенями
- Использование геометрической прогрессии в ряду передач
Технические доработки:
- Установка облегченного маховика для снижения инерции
- Применение двухмассовых маховиков, демпфирующих колебания
- Использование коробок передач с двойным сцеплением
Программные решения:
- Алгоритм поддержки оборотов (Rev-matching) в ЭБУ двигателя
- Корректировка момента зажигания при переключениях
- Адаптивное управление дроссельной заслонкой

Для анализа эффективности применяются:

Метод	Показатель эффективности	Ограничения
Расчет кинематики переключения	Δn = n_e - (n_out × i_k+1)	Не учитывает инерцию
Динамическое моделирование	Время синхронизации (с)	Требует точных входных данных

Оптимальным считается решение, при котором провал не превышает 200-400 об/мин, а время восстановления тяги составляет менее 0.8 секунды. Комплексный подход с пересмотром передаточных отношений в сочетании с электронной коррекцией позволяет полностью устранить негативный эффект даже в спортивных режимах эксплуатации.

Использование методики "плотного ряда" в многоступенчатых КПП

Методика "плотного ряда" базируется на формировании последовательности передаточных чисел с минимальным разрывом между соседними передачами. Это достигается за счет геометрической прогрессии, где каждое последующее значение определяется умножением предыдущего на постоянный знаменатель – коэффициент плотности ряда (q). Для легковых автомобилей q обычно составляет 1.1-1.3, что обеспечивает плавное нарастание крутящего момента при переключениях.

Ключевым требованием является соблюдение условия постоянства динамического фактора на всех передачах при заданной скорости. Это гарантирует, что при переходе на высшую ступень двигатель останется в рабочем диапазоне оборотов (обычно 70-85% от максимальных), исключая "провалы" тяги. Расчет ведется от передаточного числа высшей передачи, которое определяется требованиями к топливной экономичности и максимальной скорости.

Алгоритм расчета и практическая реализация

Последовательность вычислений включает следующие шаги:

Определение передаточного числа высшей передачи (i_max) исходя из:
- Максимальной скорости автомобиля
- Оптимальных оборотов двигателя для крейсерского режима
Расчет коэффициента плотности ряда: q = (i₁ / i_max)^1/(n-1), где:
- i₁ – передаточное число 1-й передачи (задается из условий преодоления max подъема)
- n – количество передач
Формирование ряда по формуле: i_k = i_k-1 / q

Для проверки корректности используется таблица динамических характеристик:

Передача	i_k	Обороты при перекл. (об/мин)	ΔV при разгоне (км/ч)
1	3.82	4500→3200	15-20
2	2.94	4400→3250	20-25
3	2.26	4300→3300	25-30
4	1.74	4200→3350	30-40
5	1.34	–	–

Критические аспекты применения:

Увеличение числа ступеней (n>6) при сохранении q требует точного согласования с характеристиками двигателя
Для грузового транспорта допустимы бóльшие значения q (до 1.5) из-за широкой зоны крутящего момента
Автоматические КПП с электронным управлением допускают переменный q в зависимости от режима движения

Проверка выбранных передаточных чисел на отсутствие "мертвых зон"

"Мертвые зоны" в трансмиссии возникают, когда после переключения передачи обороты двигателя падают ниже эффективного рабочего диапазона (обычно вне зоны максимального крутящего момента). Это приводит к резкому ухудшению динамики разгона, "провалам" тяги и вынужденному переключению на более низкую передачу. Такие зоны снижают КПД трансмиссии, увеличивают расход топлива и износ сцепления.

Для выявления "мертвых зон" анализируют соответствие оборотов двигателя на смежных передачах после переключения. Ключевой параметр – разница оборотов Δn при переходе с высшей передачи на низшую (или наоборот). Оптимальный Δn должен удерживать обороты в диапазоне 75-90% от максимального крутящего момента двигателя. Рассчитывается он по формуле:

Δn = n_max - (n_max × u_k / u_k+1),

где n_max – обороты перед переключением, u_k и u_k+1 – передаточные числа текущей и следующей передач.

Методы проверки:

Графический анализ:
- Построение кривых скорости для каждой передачи с наложением диапазонов эффективных оборотов двигателя
- Визуальная проверка перекрытия зон между кривыми соседних передач

Расчетные критерии:

Параметр	Оптимальное значение	Признак "мертвой зоны"
Δn переключения	15-25% от n_max	>30% от n_max
Отношение u_k/u_k+1	1.3-1.7	>1.8 или <1.2

Симуляция динамики:
- Моделирование разгона с фиксацией времени в переходных режимах
- Анализ падения ускорения при переключениях

При обнаружении "мертвой зоны" корректируют передаточные числа смежных передач: увеличивают u_k (текущей) или уменьшают u_k+1 (следующей). Обязательна проверка влияния изменений на равномерность распределения передач во всем диапазоне скоростей.

Учет потерь в трансмиссии (КПД системы)

При расчете передаточных чисел необходимо учитывать неизбежные потери мощности в элементах трансмиссии. Эти потери возникают из-за трения в зубчатых зацеплениях, подшипниках, уплотнениях, а также гидравлических потерь в системах смазки. Игнорирование этих факторов приводит к завышению ожидаемой выходной мощности и некорректному подбору передаточных отношений.

Общий КПД системы определяется как произведение КПД всех ее компонентов: η_общ = η₁ × η₂ × ... × η_n. Для точного расчета требуемой мощности двигателя и крутящего момента на выходе фактическое передаточное число корректируется с учетом потерь. Например, при номинальной мощности двигателя N_дв реальная мощность на колесах составит N_вых = N_дв × η_общ.

Факторы влияния на КПД

Основные источники потерь в трансмиссии:

Зубчатые передачи: Потери 1-3% на одну ступень из-за трения скольжения и вибраций
Подшипники качения: До 0,5-2% в зависимости от типа и нагрузки
Карданные валы: 1-3% при углах работы свыше 15°
Гидротрансформаторы: До 10-15% в режиме пробуксовки

Типовые значения КПД для распространенных конструкций:

Тип трансмиссии	Общий КПД (%)
Механическая 4WD	85-90
Автоматическая FWD	75-82
Роботизированная 2WD	88-92
Вариаторная	70-78

Расчетная корректировка: Для компенсации потерь при проектировании используется формула:

i_эфф = i_теор / η_общ

где i_теор – теоретическое передаточное число без учета потерь. Такой подход обеспечивает соответствие фактических динамических характеристик расчетным параметрам.

Расчет для механических коробок передач (МКПП)

Основная цель расчета передаточных чисел МКПП – обеспечение согласованной работы двигателя и трансмиссии для реализации требуемых динамических характеристик и топливной экономичности. Ключевыми факторами являются диапазон оборотов двигателя с максимальным крутящим моментом и мощностью, целевые показатели разгона (например, время разгона 0-100 км/ч), максимальная скорость и условия эксплуатации (город, трасса, грузоподъемность).

Передаточное число главной пары и каждой ступени КПП определяют динамический диапазон автомобиля. Первая передача рассчитывается на преодоление максимального сопротивления (подъем, буксировка), высшая – на достижение V_max при оборотах ниже красной зоны. Промежуточные передачи должны минимизировать "провал" оборотов при переключениях, удерживая двигатель в зоне эффективного крутящего момента.

Ключевые принципы и методики расчета

Основные этапы:

Определение передаточного числа главной пары (i_гп):
Рассчитывается из условия достижения максимальной скорости на высшей передаче: i_гп = (π × n_vmax × r_к) / (30 × V_max × i_высш), где:
- n_vmax – обороты двигателя при V_max (обычно 90-95% от n_max)
- r_к – динамический радиус колеса
- i_высш – передаточное число высшей передачи КПП (часто = 1)
Расчет передаточного числа 1-й передачи (i₁):
Обеспечивает преодоление максимального дорожного сопротивления ψ_max: i₁ = (ψ_max × G × r_к) / (M_дв × η_тр × i_гп), где:
- G – полный вес авто
- M_дв – максимальный крутящий момент двигателя
- η_тр – КПД трансмиссии (0.9-0.92)
Подбор передач между i₁ и i_высш:
Применяют:
- Геометрическую прогрессию: i_n = i₁ / q^(n-1), где q = ^(k-1)√(i₁/i_k) – обеспечивает равный прирост скорости на всех передачах.
- Постоянство работы двигателя: Поддерживает обороты в зоне M_max после переключения "вверх": n_n = n_n-1 × (i_n / i_n-1).

Оптимизация и проверка:

Контроль диапазона работы ДВС: обороты после переключения не должны падать ниже n_Mmax.
Анализ времени разгона через интеграл уравнения движения.
Корректировка под специфику: "укороченные" низшие передачи для внедорожников, "длинные" – для экономии топлива.

Передача	i_кпп	Диапазон оборотов при переключении (об/мин)	Прирост скорости (км/ч)
1	3.8	2000 → 1500*	0-35
2	2.2	3800 → 2800	35-60
3	1.5	3700 → 2700	60-90
4	1.0	3600 → 2600	90-130
5	0.8	3500 → –	130-180

*Пример для бензинового ДВС (n_Mmax = 1500 об/мин) после переключения на 2-ю передачу. Главная пара i_гп = 4.1.

Особенности расчета передаточных чисел в АКПП и вариаторах

В АКПП расчет передаточных чисел требует строгого учета дискретного характера передач. Инженеры определяют количество ступеней (6–10 в современных моделях), диапазон общего передаточного отношения (обычно 4.5–6.0), а также перекрытие смежных передач для исключения "провалов" тяги при переключениях. Ключевые параметры включают динамические характеристики автомобиля, максимальный крутящий момент двигателя и ограничения по термонагруженности фрикционов.

Для вариаторов принципиально иной подход: вместо фиксированных ступеней рассчитывается непрерывный диапазон (коэффициент регулирования 5–7). Фокус смещается на оптимизацию минимального и максимального передаточных отношений, обеспечивающих плавное изменение без разрывов потока мощности. Критически важен контроль положения шкивов в реальном времени для удержания двигателя в зоне оптимального КПД или максимальной мощности.

Сравнительные аспекты расчетов

Динамические нагрузки: В АКПП пиковые нагрузки приходятся на моменты переключений, что требует запаса прочности зубчатых пар. В вариаторах нагрузки распределены равномернее, но критичен расчет контактных напряжений в ремне/цепи.
КПД системы: Для АКПП максимизируют КПД на часто используемых передачах (например, 4–6 ступени). В вариаторах алгоритмы расчета фокусируются на минимизации потерь от проскальзывания ремня при любом передаточном числе.
Влияние на двигатель: АКПП требует "запасенной" мощности для комфортных переключений, вариаторы позволяют удерживать обороты двигателя в узком эффективном диапазоне (например, 1500–2500 об/мин).

Параметр	АКПП	Вариатор
Тип расчета	Дискретный (фиксированные пары шестерен)	Непрерывный (динамика шкивов)
Ключевая оптимизация	Соотношение соседних передач ±15–20%	Полный диапазон регулирования (до 600%)
Критерии эффективности	Снижение времени переключения (<0.3 с)	Точность поддержания оборотов (±50 об/мин)

Программные аспекты: В АКПП логика расчета закладывается в map-параметры ЭБУ (зависимость точек переключения от педали газа и скорости). Для вариаторов алгоритмы сложнее – используются нейросетевые модели, прогнозирующие оптимальное передаточное число на основе топографии дороги и стиля вождения.

Системы двойного сцепления (DCT): специфика расчета

Расчет передаточных чисел для DCT требует учета разделения передач между двумя независимыми подсистемами сцепления. Четные и нечетные ступени распределяются между первичными валами таким образом, чтобы обеспечить непрерывность потока мощности при переключениях. Критически важным становится синхронизация момента переключения с прогнозированием следующей передачи на основе алгоритмов управления.

Инженеры должны обеспечить минимальный разрыв в крутящем моменте при переходе между валами, что достигается точным подбором соотношений соседних передач. Особое внимание уделяется перекрытию рабочих диапазонов: каждая последующая передача должна вступать в работу при оборотах, соответствующих пику крутящего момента предыдущей ступени. Параллельно рассчитывается баланс инерционных нагрузок на оба сцепления.

Ключевые аспекты проектирования

Библиотека передаточных чисел: Формируется два независимых набора для четного и нечетного валов с учетом:
- Минимизации разрыва мощностной характеристики
- Обеспечения V-образного шага передач (например: 1-3-5-7 и 2-4-6-R)
Динамика переключений: Расчет гидравлических/электрических исполнительных механизмов:

Время срабатывания сцеплений <100 мс

Точность позиционирования ±0.15 мм
Тепловые нагрузки: Моделирование тепловыделения при пробуксовке во время старта и переключений:
1. Определение коэффициента трения фрикционных материалов
2. Расчет теплоотвода через масляную систему

Калибровка блоков управления включает адаптацию расчетных параметров под реальные условия: алгоритмы постоянно корректируют точки включения сцеплений на основе износа фрикционов и вязкости масла. Для спортивных режимов дополнительно оптимизируется задержка между включением соседних передач на разных валах.

Программное обеспечение для моделирования передаточных отношений

Современные программы для расчета передаточных чисел позволяют проводить комплексное моделирование трансмиссии с учетом динамических нагрузок, КПД узлов и условий эксплуатации. Они интегрируют математические модели зубчатых зацеплений, валов, подшипников и муфт, обеспечивая точное прогнозирование поведения системы на всех режимах работы. Это исключает необходимость ручных вычислений и снижает риск ошибок при проектировании сложных кинематических цепей.

Ключевым преимуществом специализированного ПО является возможность оптимизации передаточных отношений под конкретные критерии: минимальные потери мощности, максимальный ресурс элементов, плавность переключения или заданный диапазон скоростей. Алгоритмы автоматически корректируют параметры, сравнивают варианты компоновок и выдают рекомендации по выбору оптимального соотношения шестерен для первичной, промежуточной и выходной ступеней.

Функциональные возможности ПО

Типовые модули программных комплексов включают:

Визуальный редактор кинематических схем с библиотекой стандартных элементов (цилиндрические, конические, планетарные передачи)
Автоматизированный расчет нагрузок с учетом крутящего момента, инерции вращающихся масс и частоты вращения
Анализ резонансных частот и критических скоростей валов

Для сравнения результатов применяются:

Графики зависимостей КПД от передаточного числа
Трехмерные диаграммы нагрузочных способностей
Таблицы с параметрами вибрационной активности

Тип ПО	Примеры	Особенности
Универсальные САПР	SolidWorks, CATIA	Интеграция с 3D-моделями, проверка на прочность
Специализированные решения	Romax Designer, KISSsoft	Глубокий анализ контактных напряжений и микрогеометрии зубьев

Экспорт результатов в форматы FEA-систем (ANSYS, NASTRAN) позволяет проводить верификацию расчетов методом конечных элементов. Современные пакеты поддерживают облачные вычисления для ресурсоемких задач, что сокращает время проектирования на 40-60% по сравнению с традиционными методами.

Сбор исходных данных: характеристики двигателя, шины, масса ТС

Точность расчета передаточных чисел напрямую зависит от полноты и достоверности исходных параметров транспортного средства. Без корректных данных о силовом агрегате, ходовой части и весовых характеристиках невозможно определить оптимальные передаточные отношения в трансмиссии.

Каждая группа параметров влияет на динамику разгона, топливную экономичность и максимальную скорость ТС. Например, кривая крутящего момента двигателя определяет рабочий диапазон оборотов, а геометрия шин – конечное передаточное число главной передачи.

Ключевые параметры двигателя

Максимальный крутящий момент (Н·м) и обороты его достижения
Максимальная мощность (кВт/л.с.) и обороты пиковой мощности
Рабочий диапазон оборотов (мин./макс.)
Коэффициент приспособляемости (K = M_max/M_ном)
Удельный расход топлива (г/кВт·ч)

Характеристики шин

Параметр	Влияние на расчет
Динамический радиус (м)	Определяет длину пути за оборот колеса
Максимальная нагрузка (кг/шина)	Ограничивает тяговое усилие
Коэффициент сцепления	Влияет на допустимую передачу крутящего момента
Индекс скорости	Определяет предельную частоту вращения

Массово-инерционные параметры ТС

Снаряженная масса (кг)
Полная разрешенная масса с грузом
Распределение массы по осям (%)
Коэффициент аэродинамического сопротивления (C_x)
Фактическая лобовая площадь (м²)

Метод расчета через теорию идеального разгона

Теория идеального разгона предполагает, что двигатель должен постоянно работать в зоне максимальной мощности при ускорении транспортного средства. Цель метода – обеспечить минимальное время разгона до целевой скорости путем удержания оборотов коленчатого вала в оптимальном диапазоне. Расчет основан на анализии кривой мощности двигателя и динамических характеристик автомобиля.

Ключевым параметром выступает точка максимальной мощности (P_max), определяющая верхнюю границу оборотов для переключения передач. Передаточные числа подбираются так, чтобы при переходе на следующую передачу обороты падали не ниже зоны крутящего момента, близкой к максимальному значению (обычно 70-85% от n_Pmax). Это гарантирует сохранение тяги после переключения и минимизацию времени ускорения.

Алгоритм расчета передаточных чисел

Последовательность вычислений включает следующие этапы:

Определение оборотов максимальной мощности: Фиксация значения n_Pmax из паспортных данных двигателя.
Расчет минимальных оборотов после переключения: n_min = k × n_Pmax, где k = 0.7–0.85 (коэффициент запаса крутящего момента).
Вычисление передаточного числа высшей передачи: i_кв = (π × r_д × n_Vmax) / (30 × V_max), где:
- r_д – динамический радиус колеса
- n_Vmax – обороты при максимальной скорости
- V_max – целевая максимальная скорость
Расчет передаточных чисел низших передач:
i_n = i_n+1 × (n_Pmax / n_min), где i_n+1 – передаточное число следующей высшей передачи.

Параметр	Обозначение	Формула
Передаточное число передачи	i_n	i_n = i_n+1 × (n_Pmax / n_min)
Коэффициент перекрытия передач	φ	φ = n_Pmax / n_min
Обороты после переключения	n_min	n_min = (V × i_n+1 × 30) / (π × r_д)

Важно! Полученные значения необходимо верифицировать на соответствие ограничениям:

Сцепление колес с дорогой без пробуксовки
Обеспечение минимальной устойчивой скорости на первой передаче
Температурные режимы работы агрегатов

Построение графика реализуемых ускорений на каждой передаче

График реализуемых ускорений отображает зависимость максимального ускорения автомобиля от скорости движения на всех передачах коробки переключения передач. Он строится для анализа динамических характеристик транспортного средства в рабочем диапазоне скоростей и выявления "провалов" при переключениях.

Кривые ускорений позволяют визуально оценить равномерность динамики разгона, определить точки оптимального переключения передач и выявить необходимость корректировки передаточных чисел трансмиссии. Особое внимание уделяется зонам перекрытия смежных передач, где не должно наблюдаться резкого падения ускорения.

Алгоритм построения графика

Рассчитать силу тяги на колесах для каждой передачи по формуле:
P_т = (M_дв · i_тр · η_тр) / r_к,
где M_дв – крутящий момент двигателя, i_тр – суммарное передаточное число трансмиссии, η_тр – КПД трансмиссии, r_к – радиус качения колеса.
Определить силы сопротивления движению:
- Аэродинамическое сопротивление: R_в = (C_x · ρ · F · V²) / 2
- Сопротивление качению: R_f = G · f · cosα
- Сопротивление подъему: R_i = G · sinα
Вычислить реализуемое ускорение для дискретных значений скорости на каждой передаче:
a = [P_т - (R_в + R_f + R_i)] / m,
где m – полная масса автомобиля.
Построить семейство кривых a=f(V) для всех передач в единой системе координат.

Скорость (км/ч)	1-я передача (м/с²)	2-я передача (м/с²)	3-я передача (м/с²)
20	3.8	-	-
40	2.1	2.9	-
60	-	2.0	1.7
80	-	-	1.2

Анализ графика выполняется по двум ключевым критериям: величина минимального ускорения в зоне переключения (Δa_min) должна превышать 0.5 м/с² для сохранения динамики, а "перекрытие" передач по скорости – составлять 15-25% для плавного разгона. Оптимизация передаточных чисел главной пары и шестерен КПП направлена на сглаживание переходов между кривыми.

Анализ пересечения кривых крутящего момента на смежных передачах

Пересечение кривых крутящего момента на смежных передачах определяет зону, где двигатель достигает идентичных тяговых характеристик независимо от выбранной ступени. Это явление возникает из-за специфики работы двигателя внутреннего сгорания, где крутящий момент изменяется нелинейно в зависимости от частоты вращения коленчатого вала. При расчете передаточных чисел трансмиссии необходимо обеспечить минимальный разрыв мощности в точках пересечения, чтобы избежать "провалов" в тяге при переключении.

Критическим параметром является разница оборотов двигателя до и после переключения на смежную передачу. Если кривые пересекаются в области высокого крутящего момента (близкой к пиковому значению), водитель ощущает плавное ускорение без потери динамики. Оптимальное передаточное отношение подбирается так, чтобы точка пересечения находилась на 10-15% ниже максимальных оборотов двигателя для текущей передачи, что гарантирует переход на следующую ступень в эффективном рабочем диапазоне.

Ключевые аспекты анализа

При оценке пересечений кривых рассматривают:

Угол наклона кривых: чем острее угол пересечения, тем заметнее потеря тяги при запаздывании переключения.
Расположение точки пересечения: предпочтительна зона 75-90% от пиковых оборотов двигателя для сохранения крутящего момента.
Разрыв в оборотах (RPM drop): вычисляется по формуле:
ΔRPM = RPM_текщ × (1 - (i_n / i_n+1)),
где i_n и i_n+1 – передаточные числа смежных ступеней.

Параметр	Оптимальное значение	Последствия отклонения
ΔRPM при переключении	15-20% от диапазона	Провалы тяги или перекрут двигателя
Разрыв мощности в точке пересечения	< 3%	Снижение динамики разгона

Практическая реализация требует построения совмещенного графика крутящего момента для всех передач. Визуализация позволяет определить участки, где кривые соседних ступеней сближаются критически близко. Для коррекции передаточных чисел применяют итерационный расчет, изменяя соотношения шестерен до достижения плавных переходов между кривыми без глубоких впадин.

Корректировка расчетов по результатам ходовых испытаний

Ходовые испытания предоставляют фактические данные о поведении трансмиссии в реальных условиях эксплуатации. Сравнение замеренных параметров (разгонная динамика, топливная экономичность, температура узлов, комфорт переключений) с проектными значениями выявляет отклонения. Критически анализируются зоны неоптимальной работы: превышение допустимых оборотов двигателя, "провалы" тяги, частые переключения или работа вне зоны максимального КПД.

На основе выявленных несоответствий определяются узлы, требующие доработки передаточных отношений. Корректировка направлена на устранение конкретных недостатков: смещение момента переключения передач, изменение соотношения главной пары или ступеней в КПП. Для этого применяются итеративные расчеты с использованием обновленных входных данных, полученных в ходе тестов (фактические моменты сопротивления, инерции, КПД агрегатов).

Процедура внесения изменений

Верификация модели:

Калибровка математической модели трансмиссии по замерам:
- Фактическое время разгона между скоростями
- Положение педали акселератора при поддержании скорости
- Обороты двигателя в режимах частичной нагрузки

Приоритетные направления коррекции:

Проблема	Корректируемый параметр	Цель изменения
Ранний переход на высшую передачу	Увеличение передаточного числа высшей передачи	Снижение нагрузки на ДВС, улучшение экономичности
"Тупость" разгона на низких оборотах	Уменьшение главной передачи или I-II передач КПП	Повышение тягового усилия в стартовом диапазоне
Частые "перегазовки" при движении в гору	Оптимизация разрыва между смежными передачами	Снижение количества переключений, стабилизация скорости

Валидация изменений:

Контрольные испытания после внедрения корректировок с проверкой:
- Соответствия оборотов двигателя целевому "окну" крутящего момента
- Равномерности разгонных характеристик на всех передачах
- Соблюдения нормативов по шуму и вибрациям

Финальный этап – обновление регламентов расчета с учетом эмпирических поправочных коэффициентов для специфичных условий (высокогорье, экстремальные температуры, работа со спецнагрузкой). Это обеспечивает адаптацию теоретических моделей к реальной эксплуатации без потери точности прогнозирования.

Пример расчета 5-ступенчатой КПП для легкового автомобиля

Исходные данные: автомобиль массой 1350 кг, двигатель с максимальным крутящим моментом 155 Н·м при 4000 об/мин, радиус качения колеса 0,31 м, коэффициент сопротивления качению 0,018, требуемый подъем 30% (16,7°), КПД трансмиссии 0,92. Максимальная скорость проектируется 190 км/ч при 6500 об/мин на 5-й передаче.

Расчет начинаем с определения передаточного числа 1-й передачи, обеспечивающего преодоление подъема. Сила сопротивления подъему: F_под = m·g·sinα = 1350·9,81·sin(16,7°) ≈ 3800 Н. Сила тяги на колесах: F_т = (M_дв·i₁·i_гп·η)/r. Принимая i_гп = 4,1 (типовое значение), решаем уравнение 3800 = (155·i₁·4,1·0,92)/0,31. Получаем i₁ ≈ 3,78.

Расчет ряда передач

Передаточные числа промежуточных ступеней определяем по геометрической прогрессии. Знаменатель прогрессии: q = ⁴√(i₁/i₅). Предварительно задаем i₅ = 0,82 (повышающая передача). Тогда q = ⁴√(3,78/0,82) ≈ 1,54. Рассчитываем ряд:

1-я: 3,78
2-я: i₁/q = 3,78/1,54 ≈ 2,45
3-я: i₂/q = 2,45/1,54 ≈ 1,59
4-я: i₃/q = 1,59/1,54 ≈ 1,03
5-я: 0,82

Проверка максимальной скорости на 5-й передаче: V_max = (0,377·r·n_дв)/(i₅·i_гп) = (0,377·0,31·6500)/(0,82·4,1) ≈ 190 км/ч – соответствует заданию.

Корректировка передач по условиям динамики:

Передача	Передат. число	Диапазон оборотов*
1	3,78	2000-6500
2	2,45	3100-6500
3	1,59	4150-6500
4	1,03	4850-6500
5	0,82	5300-6500

*Обороты при переключении с сохранением 95% скорости

Окончательная проверка обеспечивает:

1-я передача: запас тяги 15% для старта на подъеме.

2-4 передачи: минимальный провал оборотов (Δn ≤ 1500 об/мин) при переключениях.

5-я передача: движение 100 км/ч при 2800 об/мин для экономии топлива.

Расчет для грузовых автомобилей: учет нагрузки и профиля дороги

При проектировании трансмиссии грузового автомобиля критически важно учитывать эксплуатационную полную массу (сцепной вес) и характерные профили маршрутов. Высокая масса увеличивает силы сопротивления качению и инерции, требуя более низких передаточных чисел на младших передачах для уверенного трогания с места и преодоления подъемов. Недоучет нагрузки ведет к перегреву сцепления, чрезмерной нагрузке на двигатель и ускоренному износу шестерен КПП и ведущего моста.

Профиль дороги напрямую влияет на выбор передаточных чисел главной пары и ряда в коробке передач. Горные маршруты с длительными крутыми подъемами (8-12%) диктуют необходимость применения пониженного передаточного числа главной передачи и "укороченных" рядов в КПП для поддержания тяги и оптимальных оборотов двигателя на подъеме. Для рейсов по равнинным автомагистралям приоритет смещается в сторону повышающих (овердрайв) передач для снижения расхода топлива на крейсерских скоростях.

Ключевые аспекты расчета

Основные параметры и формулы для определения передаточных чисел:

Тяговый баланс: Уравнение P_т = P_к + P_в + P_i + P_j, где:
- P_т – тяговая сила на колесах
- P_к – сила сопротивления качению (f_к * G * cosα)
- P_в – сила сопротивления воздуха (k_в * F * V²)
- P_i – сила сопротивления подъему (G * sinα)
- P_j – сила инерции (δ * m * j)
Расчет передаточного числа главной пары (u₀):
u₀ = (0.377 * n_v * r_к) / (V_max * u_кв),
где n_v – обороты при max скорости, r_к – радиус качения, V_max – целевая max скорость, u_кв – передаточное число высшей передачи КПП.
Проверка по преодолеваемому подъему: Для заданного угла α (например, 30%) и минимальной скорости движения (обычно 5-10 км/ч) на первой передаче. Требуемая сила тяги: P_т.тр ≥ G * (f_к * cosα + sinα).

Фактор	Влияние на передаточные числа	Типичные значения для тягачей
Полная масса (G)	↑ Масса → ↑ u₀ и u_к1	u₀ = 2.5-4.5; u_к1 = 12-18
Уклон дороги (α)	↑ Крутизна → ↑ u_к1	Для α > 10%: u_к1 ≥ 15
Тип маршрута	Горный: ↑ u₀, Равнинный: ↓ u₀ (с овердрайвом)	Овердрайв: u_кв = 0.7-0.85

Оптимизация КПП: Передаточные числа коробки (u_к1...u_кв) подбираются по геометрической прогрессии для равномерного использования крутящего момента: q = ^k-1√(u_к1 / u_кв), где k – число передач. "Разрыв" между соседними передачами не должен превышать 30-40% во избежание "провалов" тяги при переключении.

Для магистральных автопоездов применяют многоступенчатые КПП (12-16 передач) с демультипликаторами, позволяющие точно адаптироваться к изменяющейся массе прицепа и рельефу. Электронные системы управления (например, Predictive Cruise Control) используют цифровые карты рельефа для автоматического выбора оптимальной передачи на подъемах и спусках.

Влияние размера колес на передаточное отношение трансмиссии

Диаметр колес напрямую влияет на финальное передаточное число трансмиссии, так как определяет длину пути, преодолеваемого за один оборот. Увеличение размера колес при неизменных передаточных числах коробки и главной пары приводит к повышению скорости на одних и тех же оборотах двигателя, но одновременно снижает крутящий момент на ведущих колесах. Это эквивалентно применению более высоких (длинных) передач.

При уменьшении диаметра колес наблюдается обратный эффект: крутящий момент возрастает за счет снижения скорости вращения колес относительно двигателя, что аналогично укороченным передачам. Данное изменение критично сказывается на динамике разгона, буксировочной способности и топливной экономичности, требуя корректировки передаточных чисел трансмиссии для сохранения заданных характеристик.

Ключевые аспекты взаимосвязи

Расчет эффективного ПЧ: Финальное передаточное отношение (ФПЧ) = Передаточное число КПП × Главная передача × (Радиус колеса / Радиус эталонного колеса).
Компенсация изменений: При установке колес большего диаметра часто требуется увеличение передаточного числа главной пары для сохранения динамики.
Погрешности одометра: Отклонение размера колес от штатного искажает показания спидометра и одометра.

Изменение диаметра колес	Влияние на динамику	Рекомендуемая коррекция
+10%	Снижение крутящего момента на 9%, рост максимальной скорости	Увеличить ПЧ главной пары на 8-10%
-10%	Рост крутящего момента на 11%, падение максимальной скорости	Уменьшить ПЧ главной пары на 9-11%

Для точного подбора компонентов после смены колес используйте формулу: Новое ПЧ главной пары = Штатное ПЧ × (Штатный диаметр колеса / Новый диаметр колеса). Игнорирование данного правила ведет к перегрузке двигателя, повышенному расходу топлива или потере эксплуатационных характеристик.

Ошибки при подборе передаточных чисел и их последствия

Неправильный подбор передаточных чисел трансмиссии нарушает баланс между мощностью двигателя, нагрузкой на ведущие колеса и скоростными режимами. Это приводит к работе силового агрегата вне оптимальных зон крутящего момента и мощности, провоцируя системные сбои.

Критические ошибки возникают при игнорировании характеристик двигателя, условий эксплуатации транспортного средства и целевых задач. Последствия проявляются не только в снижении эффективности, но и в ускоренном износе узлов, повышении аварийных рисков.

Типичные ошибки и вызываемые проблемы

Ошибка подбора	Негативные последствия
Завышение передаточного числа	Перекрут двигателя на высоких скоростях, перегрев, повышенный расход топлива, сокращение ресурса ДВС
Занижение передаточного числа	Недостаток тяги на низких оборотах, буксование под нагрузкой, детонация, перерасход топлива в горной местности
Несбалансированные интервалы между передачами КПП	Провалы мощности при переключениях, рывки, потеря темпа разгона, дискомфорт при управлении
Игнорирование диаметра колес	Искажение показаний спидометра, нарушение работы ABS/ESP, некорректное функционирование круиз-контроля

Дополнительные риски включают:

Ускоренный износ сцепления из-за постоянной работы в зоне пробуксовки
Повреждение дифференциала и полуосей при регулярных ударных нагрузках
Деформацию карданных валов от крутильных колебаний при резонансных оборотах

Корректировка передаточных отношений требует комплексного анализа: мощности двигателя, веса ТС, типичных дорожных условий и размерности колес. Пренебрежение расчетами ведет к снижению КПД трансмиссии на 15-25% и сокращению межсервисных интервалов.

Тюнинг трансмиссии: замена главной пары и подбор шестерен

Замена главной пары (ГП) – ключевой метод изменения динамики автомобиля. Уменьшение передаточного числа ГП (например, с 4.3 на 3.9) снижает обороты двигателя на высоких скоростях, улучшая топливную экономичность и снижая шум. Увеличение числа (с 3.7 на 4.1), напротив, повышает крутящий момент на колесах, обеспечивая резкий старт и ускорение, но сокращает максимальную скорость и повышает расход топлива.

Подбор шестерен КПП требует анализа их передаточных отношений. Укороченные передачи (близкие значения соседних ступеней) поддерживают двигатель в пиковом диапазоне мощности, что критично для трековых авто. Длинные передачи (большой разрыв между ступенями) подходят для дрэга или ежедневной эксплуатации, минимизируя частые переключения.

Ключевые аспекты при тюнинге

Расчеты начинаются с анализа целевого применения:

Трек: фокус на ускорении (укороченные передачи + увеличенная ГП).
Дрэг-рейсинг: баланс между стартом и запасом по скорости (оптимальная ГП + длинные высшие передачи).
Повседневная езда: компромисс динамики/экономии (близкая к стоку ГП + стандартные шестерни).

Формулы для базовых расчетов:

Параметр	Формула
Обороты двигателя на скорости	RPM = (Speed * ГП * Передаточное число КПП * 336) / Диаметр колеса
Скорость на передаче	Speed = (RPM * Диаметр колеса) / (ГП * Передаточное число КПП * 336)

Критические нюансы:

Совместимость шестерен с посадочными местами КПП и валами.
Прочность компонентов: тюнинговые пары требуют термообработки или материала повышенной стойкости.
Корректировка спидометра и ЭБУ после замены ГП для избежания ошибок.

Окончательный выбор требует моделирования в спецсофте (например, Gear Calculator) или построения графиков оборотов/скорости для каждой передачи. Тест-драйв прототипного решения обязателен для проверки вибраций и нагрева.

Диагностика проблем трансмиссии при некорректных передаточных отношениях

Некорректные передаточные числа в трансмиссии провоцируют ряд специфических неисправностей, проявляющихся через аномальное поведение транспортного средства. Ключевые симптомы включают неестественно высокие или низкие обороты двигателя при заданной скорости, потерю динамики разгона, перегрев силового агрегата, вибрации и шумы (гул, вой) на определенных скоростных режимах, а также преждевременный износ сцепления или гидротрансформатора.

Диагностический процесс начинается с верификации передаточных отношений всех ступеней коробки передач и главной пары редуктора. Для этого используют сканирование блоков управления на наличие ошибок (P0730 – неверное передаточное число), сопоставляют фактические обороты двигателя и выходной скорости с эталонными значениями для каждой передачи через диагностические сканеры. Механические проверки включают замеры люфтов приводов, визуальный осмотр шестерен и дифференциала на предмет сколов или деформаций, а также контроль уровня и состояния трансмиссионной жидкости.

Алгоритм выявления причин несоответствия

Основные этапы диагностики:

Сравнение паспортных и фактических ПЧ: Расчет отклонения по формуле: Δi = (i_факт / i_пасп - 1) × 100%. Критичным считается расхождение >3%.
Локализация узла сбоя:
- Ошибки на всех передачах → неисправность главной пары или дифференциала
- Ошибка на одной передаче → износ шестерен КПП/муфт АКПП
Анализ вторичных признаков: Тесты под нагрузкой для выявления проскальзывания фрикционов АКПП или пробуксовки сцепления.

Симптом	Вероятная причина	Метод проверки
Повышенный шум на скорости	Износ шестерен ГП, подшипников	Акустический анализ, зазоромер
Рывки при переключении	Некорректный ПЧ смежных передач	Замер времени переключения сканером
Перегрев масла в АКПП	Проскальзывание фрикционов	Давление в магистралях, цвет жидкости

Критически важно исключить ошибки сборки после ремонта (неверный подбор шестерен, нарушение регулировок зацепления) или установку неоригинальных компонентов. Для гибридных систем дополнительно проверяют синхронизацию работы ДВС и электромоторов через логи контроллера.

Проверка совместимости новых передаточных чисел с электронным блоком управления

После определения новых передаточных чисел трансмиссии критически важно проверить их совместимость с программным обеспечением электронного блока управления (ЭБУ). ЭБУ использует предустановленные алгоритмы для управления переключением передач, топливоподачей и другими параметрами, основанными на заводских передаточных числах.

Несоответствие фактических передаточных чисел значениям, запрограммированным в ЭБУ, приведет к некорректной работе системы. Это может вызвать ошибки в расчетах скорости автомобиля, оборотов двигателя, момента переключения передач, а также активировать аварийные режимы или коды неисправностей.

Ключевые этапы проверки совместимости

Для корректной интеграции изменений необходимо выполнить следующие действия:

Сравнение калибровочных данных: Анализ допустимых диапазонов передаточных чисел, прописанных в ПО ЭБУ.
Тест на симуляторе: Проверка реакции виртуальной модели ЭБУ на новые параметры без риска для физических компонентов.
Диагностика CAN-шины: Контроль корректности передачи данных о скорости вращения колес и валов между узлами.

Основные риски при игнорировании проверки:

Ложные показания спидометра из-за неверного расчета скорости
Некорректная работа ABS/ESP из-за расхождений в данных датчиков
Постоянное срабатывание аварийной лампы Check Engine

Параметр ЭБУ	Последствия несовместимости
Алгоритмы переключения АКПП	Ранние/поздние переключения, рывки
Коррекция нагрузки двигателя	Потеря мощности, перегрев
Адаптация сцепления (роботы/DSG)	Пробуксовки, ускоренный износ

При несовпадении параметров обязательна перепрошивка ЭБУ с внесением актуальных передаточных чисел в программную конфигурацию. Для некоторых моделей требуется установка эмуляторов или коррекция данных датчиков скорости.

Длительная эксплуатация: износ элементов и сохранение характеристик

Постепенный износ зубьев шестерен, подшипников и синхронизаторов ведет к изменению фактических передаточных чисел трансмиссии. Зазоры в зацеплениях увеличиваются, вызывая проскальзывание, вибрации и снижение КПД. Это нарушает расчетную синхронизацию между оборотами двигателя и скоростью вращения колес, ухудшая разгонную динамику и топливную экономичность.

Ключевыми факторами ускоренного износа выступают экстремальные нагрузки (буксировка, резкие старты), агрессивная манера вождения, несвоевременная замена трансмиссионного масла. Особенно критично влияние неоптимальных передаточных чисел: завышенные значения увеличивают крутящий момент на деталях КПП и редуктора, а заниженные – провоцируют длительную работу двигателя на повышенных оборотах.

Стратегии минимизации деградации

Для сохранения характеристик требуется:

Точный подбор передач под типовые нагрузки: исключение режимов постоянной перекрутки или "тупления" мотора
Контроль состояния масла: регулярный анализ металлической стружки и своевременная замена смазки
Корректировка передаточных чисел при изменении параметров авто (установка колес большего диаметра, тюнинг двигателя)

Элемент трансмиссии	Типовые дефекты износа	Влияние на передаточное число
Шестерни КПП	Выкрашивание зубьев, контактная усталость	Увеличение люфта до 3-5%, проскальзывание
Дифференциал	Износ сателлитов, деформация корпуса	Изменение соотношения до 1.5-2%
Карданные шарниры	Разрушение крестовин, эллипсность	Дисбаланс, переменное сопротивление вращению

Критично контролировать момент возникновения шумов (вой, стуки) – они сигнализируют о превышении допустимых зазоров. При потере точности переключения или рывках необходима диагностика замеров фактических передаточных отношений и сравнение с паспортными значениями. Компенсация износа возможна только до определенного предела – при отклонениях свыше 7% требуется замена узлов.

Список источников

При подготовке материалов по расчету передаточных чисел трансмиссии использовались авторитетные научные издания, технические стандарты и отраслевые исследования. Это обеспечило достоверность данных о методах оптимизации, динамических характеристиках и критериях выбора параметров.

Основой послужили работы ведущих специалистов в области автомобилестроения, механики и теории машин. Ниже приведен систематизированный перечень ключевых источников, сгруппированных по категориям для удобства.

Литература и нормативные документы

Чудаков Е.А. - Теория автомобиля. М.: Машиностроение, 2022
Гришкевич А.И. - Трансмиссии колесных машин. Минск: БНТУ, 2019
SAE J670 - Vehicle Dynamics Terminology (SAE International)
ГОСТ Р ИСО 4138 - Легковые автомобили. Метод стендовых испытаний на стабильную поворачиваемость

Научные публикации

Соколов В.М. - Алгоритмы синтеза ступенчатых коробок передач с учетом топливной экономичности // Вестник МГТУ «МАМИ», 2021
Heisler H. - Advanced Vehicle Technology. Butterworth-Heinemann, 2019

Методические материалы

Руководство по проектированию трансмиссий грузовых автомобилей (НАМИ, 2020)
Расчет динамических характеристик транспортных средств: учебное пособие / под ред. Сиротина А.А. М.: МГТУ, 2018

Параметр	Значение
\( i_1 \)	3.78
\( i_5 \)	0.84
\( q \)	\(\sqrt[4]{\frac{3.78}{0.84}} ≈ 1.45\)
\( i_2 \)	3.78 / 1.45 ≈ 2.61
\( i_3 \)	2.61 / 1.45 ≈ 1.80
\( i_4 \)	1.80 / 1.45 ≈ 1.24

Время срабатывания сцеплений	<100 мс
Точность позиционирования	±0.15 мм
