Распиновка ДМРВ ВАЗ - схема и устройство датчика расхода воздуха
Статья обновлена: 18.08.2025
Датчик массового расхода воздуха (ДМРВ) – ключевой компонент системы управления двигателем в автомобилях ВАЗ. Он измеряет массовый расход воздуха, поступающего во впускной коллектор.
Точные данные от ДМРВ позволяют электронному блоку управления рассчитать оптимальное количество впрыскиваемого топлива. От исправности датчика напрямую зависит стабильность работы двигателя, расход топлива и соответствие экологическим нормам.
Рассматриваются конструкция ДМРВ, принцип его работы на основе нагреваемого чувствительного элемента, а также распиновка разъема – назначение каждого контакта для диагностики и подключения.
Назначение датчика ДМРВ в топливной системе двигателя ВАЗ
Основная функция ДМРВ (Датчика Массового Расхода Воздуха) заключается в точном измерении массы воздуха, поступающего во впускной коллектор двигателя. Он определяет не объем, а именно массовый расход, что критично для корректного расчета топливоподачи. Данные снимаются в реальном времени при работе мотора на всех режимах.
Полученная информация непрерывно передается в электронный блок управления двигателем (ЭБУ). На ее основе ЭБУ рассчитывает оптимальное количество топлива для впрыска через форсунки, обеспечивая стехиометрическое соотношение воздушно-топливной смеси (примерно 14.7:1). Это ключевой параметр для эффективного сгорания.
Роль в работе топливной системы
ДМРВ напрямую влияет на:
- Точность топливоподачи: ЭБУ использует данные о массе воздуха как базовый параметр для определения длительности импульса открытия форсунок.
- Экономичность: Корректное соотношение смеси минимизирует перерасход горючего.
- Динамику и мощность: Оптимальная смесь обеспечивает максимальное энерговыделение при сгорании.
- Экологические показатели: Правильное сгорание снижает выбросы вредных веществ (CO, CH, NOx).
При неисправности ДМРВ ЭБУ переходит на аварийные режимы, используя усредненные показатели или данные с датчика положения дроссельной заслонки (ДПДЗ). Это вызывает:
- Повышенный расход топлива.
- Потерю мощности и "провалы" при разгоне.
- Неустойчивый холостой ход.
- Ухудшение экологических характеристик.
| Параметр | Влияние на топливную систему |
|---|---|
| Сигнал ДМРВ (напряжение/частота) | Определяет базовую длительность импульса впрыска топлива |
| Температура воздуха (измеряется в ДМРВ) | Корректирует расчет плотности воздуха и топливоподачи |
Место установки датчика массового расхода воздуха в моторном отсеке
Датчик массового расхода воздуха (ДМРВ) устанавливается непосредственно во впускном тракте двигателя автомобилей ВАЗ. Его монтаж осуществляется между корпусом воздушного фильтра и резиновым патрубком, ведущим к дроссельному узлу. Такое расположение обеспечивает контакт чувствительного элемента с весьма поступающим в мотор воздушным потоком.
Конструктивно ДМРВ встроен в пластиковый воздуховод, что позволяет ему фиксировать параметры воздуха перед его смешиванием с топливом. Крепление осуществляется через фланцевое соединение с уплотнительной прокладкой, предотвращающей подсос нефильтрованного воздуха. Электрический разъём датчика ориентирован в сторону моторного щита для удобства подключения проводки.
Ключевые особенности расположения
- Находится на выходе из корпуса воздушного фильтра
- Соединён гофрированным патрубком с дроссельной заслонкой
- Чувствительный элемент направлен вдоль воздушного потока
- Требует герметичности соединений во избежание погрешностей
| Модель ВАЗ | Характерное положение |
| Классика (2101-2107) | Над карбюратором, слева по ходу движения |
| LADA Samara (2108-2115) | Над впускным коллектором, за воздушным фильтром |
| LADA Granta/Priora/Vesta | В верхней части моторного отсека справа от двигателя |
Корпус и конструктивные элементы ДМРВ ВАЗ (2108-2190)
Корпус датчика массового расхода воздуха (ДМРВ) ВАЗ выполнен из термостойкого пластика, обеспечивающего механическую прочность и защиту внутренних компонентов от воздействия высоких температур подкапотного пространства. Основной функциональный элемент расположен внутри цилиндрического воздушного канала, интегрированного в корпус, который монтируется между воздушным фильтром и дроссельной заслонкой. Конструкция предусматривает фланцевое крепление с уплотнительной прокладкой для герметичности впускного тракта.
Со стороны подключения электрической колодки корпус имеет литой разъем стандарта 2108 с пятью контактами (штифтами), обеспечивающими соединение с бортовой сетью автомобиля. На внешней поверхности часто присутствуют маркировки производителя (например, Bosch, Siemens), каталожный номер и дата изготовления. Форма корпуса оптимизирована для компактного размещения в моторном отсеке моделей ВАЗ 2108-2190, с учетом специфики конструкции впускной системы.
Ключевые компоненты внутри корпуса
- Измерительный элемент: Тонкая платиновая нить или пленочный резистор, закрепленная в зоне прохождения воздушного потока.
- Термокомпенсирующий резистор (датчик температуры воздуха): Расположен рядом с измерительной нитью для корректировки показаний.
- Калибровочный канал: Обеспечивает стабильность потока воздуха вокруг чувствительного элемента.
- Плата преобразователя: Микросхема, усиливающая аналоговый сигнал с датчика и преобразующая его в напряжение (0.996–1.04 В для 10 кг/час воздуха).
| Конструктивный элемент | Материал/Тип | Функция |
| Воздушный канал | Алюминиевый сплав/пластик | Формирование ламинарного потока воздуха |
| Защитная сетка (вход/выход) | Металлическая | Защита от крупных частиц и вихревых потоков |
| Электроразъем | Пластик с позолоченными контактами | Передача сигнала на ЭБУ двигателя |
| Монтажный фланец | Усиленный пластик | Фиксация датчика на корпусе воздушного фильтра |
Важно: Герметичность соединения корпуса с воздуховодом критична для точности измерений. Нарушение геометрии канала или загрязнение внутренних поверхностей приводит к необратимым погрешностям в работе ДМРВ. Конструкция исключает разборку для обслуживания – поврежденные корпусные элементы требуют полной замены датчика.
Расположение терморезистора и платиновой нити внутри корпуса
Основные компоненты размещаются в измерительном канале, представляющем собой обходной воздушный тракт малого сечения, отходящий от основного патрубка. Платиновая нить накаливания (чувствительный элемент) устанавливается строго по центру этого канала, перпендикулярно потоку воздуха. Она закреплена между двумя электродами, обеспечивающими подачу тока и измерение сопротивления.
Терморезистор (датчик температуры воздуха) монтируется непосредственно во входной части основного воздуховода или вблизи измерительного канала. Его положение исключает прямой контакт с платиновой нитью, но гарантирует точное измерение температуры входящего потока без влияния нагрева от чувствительного элемента.
Ключевые особенности конструкции
- Платиновая нить: Располагается в зоне стабилизированного ламинарного потока. Диаметр ~70 мкм, длина 2-4 мм
- Терморезистор: Устанавливается до зоны нагрева нити для замера начальной температуры воздуха (NTC-тип)
- Защитная сетка: Фильтрует крупные частицы перед измерительным каналом
- Керамический изолятор: Обеспечивает электрическую изоляцию и механическую фиксацию нити
| Компонент | Материал | Рабочая температура | Функция |
|---|---|---|---|
| Платиновая нить | Чистая платина | 100-180°C (поддерживается автоматикой) | Измерение теплоотдачи потока воздуха |
| Терморезистор | Оксид металла (керамика) | -40...+120°C (температура впуска) | Компенсация влияния температуры воздуха |
Принцип работы термоанемометрического измерителя расхода воздуха
В основе метода лежит зависимость теплоотдачи нагретого тела от скорости обтекающего его потока воздуха. Чувствительный элемент датчика представляет собой тонкую платиновую нить или пленочный резистор, нагреваемый до постоянной температуры электрическим током. При отсутствии потока температура элемента стабилизируется за счет баланса между подводимой электрической мощностью и теплоотдачей в окружающую среду.
При движении воздуха через измерительный канал поток охлаждает нагретый элемент, увеличивая теплоотдачу. Для поддержания заданной температуры элемента автоматически повышается ток нагрева. Изменение силы тока прямо пропорционально массе проходящего воздуха, так как термоанемометр учитывает плотность потока. Электронная схема преобразует токовый сигнал в выходное напряжение, линейно возрастающее с ростом расхода.
Ключевые особенности конструкции
Основные компоненты термоанемометрического ДМРВ:
- Измерительный канал с терморезистором (платиновая нить/пленка)
- Температурный компенсационный резистор для учета температуры входящего воздуха
- Мостовые измерительные схемы и усилители сигнала
- Защитная сетка от загрязнений и вихревых потоков
| Параметр | Влияние на работу |
| Загрязнение нити/пленки | Искажает теплопередачу, требует калибровки |
| Стабильность напряжения питания | Критична для точности температурного режима |
| Пульсации потока воздуха | Компенсируются инерционностью системы |
Преимуществом метода является высокая скорость реакции на изменение расхода и способность измерять массовый, а не объемный поток. Главный недостаток – чувствительность к отложениям на чувствительном элементе, требующая регулярной очистки или саморегенерации (кратковременный прогрев до 1000°С после остановки двигателя).
Схема электрического питания ДМРВ: напряжение и сила тока
Электрическое питание ДМРВ ВАЗ обеспечивается через 4-контактный разъём, где ключевым является контакт №2 (стандартная распиновка для большинства моделей). На него подаётся стабилизированное напряжение +5 В от электронного блока управления двигателем (ЭБУ). Этот питающий провод имеет характерную цветовую маркировку – чаще всего жёлтый или жёлто-коричневый, что облегчает диагностику.
Сила тока, потребляемого датчиком, невелика и обычно находится в диапазоне 0.5–1.2 А. Точное значение зависит от типа ДМРВ (нитевой или плёночный) и режима работы двигателя. Питание отключается при выключении зажигания, что исключает постоянную нагрузку на бортовую сеть и перегрев чувствительного элемента. Напряжение на сигнальном выходе (контакт №5 разъёма) изменяется в диапазоне 0.9–1.4 В на холостом ходу, пропорционально массе проходящего воздуха.
Ключевые параметры питания
| Параметр | Значение | Назначение контакта |
|---|---|---|
| Напряжение питания | +5 В ± 0.1 В | Контакт №2 (от ЭБУ) |
| Потребляемый ток | 0.5–1.2 А | Через контакт №2 |
| Сигнальное напряжение | 0.9–1.4 В (ХХ) | Контакт №5 (на ЭБУ) |
Нарушения в цепи питания приводят к критичным ошибкам:
- Обрыв/КЗ на +12В – вызывает скачок напряжения, необратимо повреждающий платиновый элемент.
- Падение напряжения ниже 4.9В – провоцирует искажение выходного сигнала и ошибку Р0102.
- Коррозия контактов – увеличивает сопротивление, нарушая стабильность питания.
Для защиты схемы ЭБУ включает в цепь питания предохранитель номиналом 7.5–10 А, а также фильтрующие конденсаторы на своей плате. Диагностику неисправностей питания начинают с проверки напряжения на контакте №2 разъёма ДМРВ при включённом зажигании.

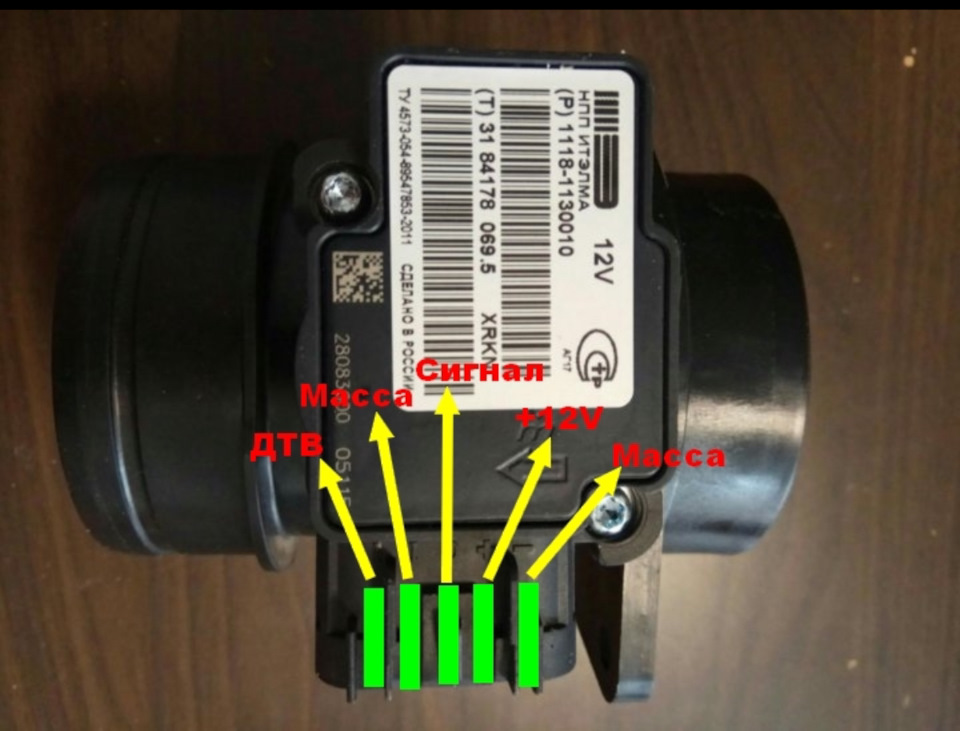

Распиновка 5-контактного разъёма ДМРВ ВАЗ
Датчик массового расхода воздуха (ДМРВ) на автомобилях ВАЗ с 5-контактным разъемом передает данные о количестве поступающего воздуха в двигатель. Распиновка разъема необходима для диагностики и замены датчика.
Каждый контакт в разъеме выполняет строго определенную функцию. Цвета проводов могут различаться в зависимости от модели ДМРВ и года выпуска автомобиля, поэтому важно сверяться с номерами контактов.
| Контакт | Цвет провода | Назначение |
|---|---|---|
| 1 | Желтый (или желто-зеленый) | Сигнал ДМРВ: выходное напряжение, пропорциональное массе воздуха |
| 2 | Зелено-белый (или серо-белый) | Питание +12В от аккумулятора |
| 3 | Зеленый | Заземление (масса) |
| 4 | Розово-черный | Питание +12В от главного реле (после включения зажигания) |
| 5 | Черно-белый (или серо-черный) | Сигнал датчика температуры всасываемого воздуха (IAT) |

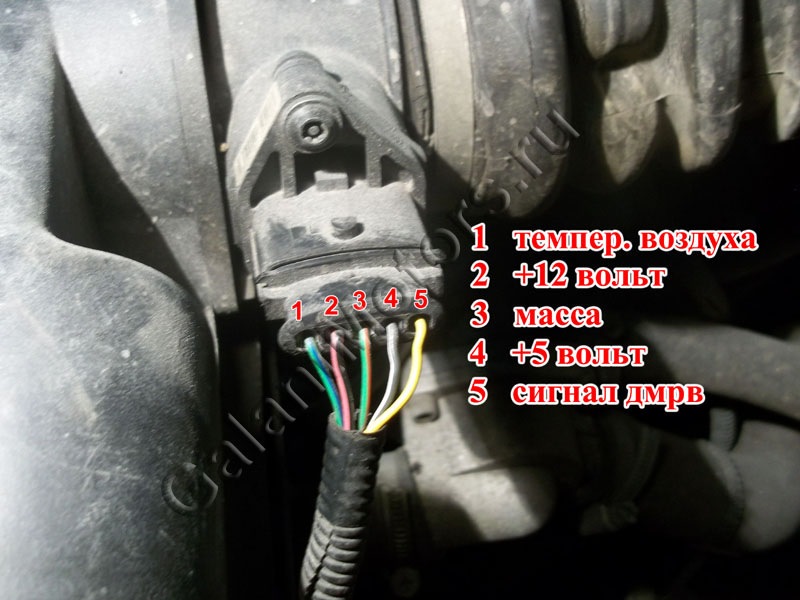

Цветовая маркировка проводов в заводской колодке коннектора
Цветовая маркировка проводов в колодке ДМРВ ВАЗ стандартизирована для упрощения диагностики и подключения. Каждому контакту соответствует определенный цвет изоляции, что позволяет точно идентифицировать назначение цепи без схемы.
Типовая распиновка для 5-контактного разъема ДМРВ ВАЗ (на примере Bosch 0 280 218 004) выглядит следующим образом. Цвета могут незначительно варьироваться в зависимости от года выпуска и модели, но базовая логика сохраняется.
| Контакт | Цвет провода | Назначение |
|---|---|---|
| 1 | Розово-черный | +12В от замка зажигания |
| 2 | Зеленый | Общая масса (GND) |
| 3 | Желтый | Сигнальный выход на ЭБУ |
| 4 | Серый | +12В от аккумулятора |
| 5 | Черный | Экран (дополнительное заземление) |
Важные нюансы
Цвет сигнального провода (контакт 3) может отличаться: вместо желтого иногда встречается зелено-белый или желто-зеленый. Питающие цепи (контакты 1 и 4) всегда имеют доминирующий розовый/серый цвет с черной полосой.
При диагностике ориентируйтесь на расположение контактов в колодке (нумерация указана на корпусе разъема). Проверка напряжения выполняется в порядке:
- Массовые провода (2 и 5) – должны показывать 0 Ом к кузову
- Контакт 4 – постоянные +12В при любом положении ключа
- Контакт 1 – +12В только при включенном зажигании
Назначение выходного сигнала: частота или напряжение (004 vs 005)
Датчики ДМРВ ВАЗ 004 и 005 принципиально различаются типом выходного сигнала: модификация 004 генерирует частотный сигнал, а 005 – аналоговый сигнал напряжения. Это ключевое отличие определяет метод обработки данных электронным блоком управления двигателем (ЭБУ) и требует соответствующей адаптации в программном обеспечении контроллера.
Выходной сигнал напрямую зависит от конструкции чувствительного элемента: в частотных ДМРВ (004) расход воздуха преобразуется в частоту импульсов, тогда как аналоговые (005) изменяют напряжение на выходе пропорционально массе воздушного потока. Несовместимость этих принципов исключает взаимозаменяемость датчиков без перепрошивки ЭБУ.
Сравнительные характеристики сигналов
| Параметр | ДМРВ 004 (частотный) | ДМРВ 005 (аналоговый) |
|---|---|---|
| Тип сигнала | Импульсы прямоугольной формы | Постоянное напряжение |
| Диапазон изменения | Частота: ~1200-1500 Гц (холостой ход) до 9000-12000 Гц (макс. нагрузка) | Напряжение: 0.9-1.1 В (холостой ход) до 4.5-5.0 В (макс. нагрузка) |
| Зависимость от расхода | Частота импульсов возрастает линейно с ростом потока воздуха | Напряжение повышается пропорционально массе воздуха |
| Обработка ЭБУ | Подсчёт количества импульсов за единицу времени | АЦП-преобразование аналогового напряжения |
Критические особенности:
- Помехоустойчивость: Частотный сигнал (004) менее чувствителен к наводкам в проводке по сравнению с аналоговым (005)
- Калибровка ЭБУ: Прошивка контроллера должна соответствовать типу датчика. Установка 005 вместо 004 без коррекции ПО вызывает ошибки расчёта топливоподачи
- Диагностика: Проверка 004 требует осциллографа или режима диагностики по частоте, тогда как 005 тестируется мультиметром
Проверка параметров выходного сигнала мультиметром
Для диагностики выходного сигнала ДМРВ потребуется мультиметр в режиме измерения постоянного напряжения (DCV) с пределом 0-20 В. Подключите красный щуп к сигнальному проводу датчика (контакт 5 разъёма ДМРВ стандартной распиновки ВАЗ), чёрный щуп – к массе двигателя или минусу АКБ. Замеры выполняйте при включенном зажигании и работающем двигателе на разных режимах.
Убедитесь в наличии опорного напряжения 5±0.2 В на контакте 2 разъёма (при включённом зажигании, двигатель остановлен). Отсутствие напряжения указывает на проблемы в цепи питания ЭБУ или обрыв проводов. Проверьте целостность массы на контакте 3 разъёма мультиметром в режиме прозвонки.
Анализ показаний напряжения
Сравните полученные значения с эталонными параметрами для исправного датчика:
| Режим работы двигателя | Нормальное напряжение |
| Зажигание включено (без запуска) | 0.996 - 1.01 В |
| Холостой ход (850-950 об/мин) | 1.01 - 1.04 В |
| 2500 об/мин | 1.6 - 1.7 В |
| Резкое открытие дросселя | Кратковременный скачок до 4.0 В |
Типовые неисправности по напряжению:
- Постоянное значение ≈0.3 В – обрыв термоанемометра
- Напряжение >1.07 В на холостом ходу – критический износ чувствительного элемента
- Отсутствие реакции на изменение оборотов – загрязнение платиновых нитей или замыкание
- Скачки напряжения при стабильных оборотах – нарушение контактов в разъёме
Важно: Перед замерами прогрейте двигатель до рабочей температуры (85-90°C). При показаниях вне допустимого диапазона выполните дополнительную проверку сопротивления дорожек потенциометра между контактами 5 и 3 разъёма (номинал 1-5 кОм при плавном изменении воздушного потока).
Характерные показатели напряжения для исправного датчика
Напряжение сигнала ДМРВ ВАЗ измеряется между контактом сигнального провода (обычно желтый) и массой (черный провод) при включенном зажигании. Эталонные значения снимаются мультиметром или через диагностический разъем OBD-II на прогретом двигателе.
Ключевым параметром считается напряжение на холостом ходу (750-850 об/мин), где отклонения от нормы указывают на износ чувствительного элемента. Динамика изменения напряжения при росте оборотов должна быть плавной без скачков.
Эталонные параметры для ДМРВ Bosch 0 280 218 004
| Режим работы | Напряжение (В) |
|---|---|
| Зажигание включено (двигатель остановлен) | 0.996 – 1.01 |
| Холостой ход (прогретый двигатель) | 1.00 – 1.02 |
| 2500 об/мин | 1.65 – 1.75 |
| 4000 об/мин | 2.20 – 2.40 |
Критические отклонения:
- Значение ниже 0.98 В на холостом ходу – признаки загрязнения или неисправности измерительного элемента
- Показатели выше 1.05 В – критический износ, требующий замены датчика
- Отсутствие роста напряжения при увеличении оборотов – повреждение термоанемометрического моста
Влияние изменения температуры воздуха на точность измерений
Датчик массового расхода воздуха (ДМРВ) ВАЗ функционирует на принципе термоанемометра, где нагреваемый элемент охлаждается потоком всасываемого воздуха. Мощность нагрева, необходимая для поддержания заданной температуры элемента, прямо пропорциональна массовому расходу воздуха. Поскольку массовый расход учитывает плотность воздуха, а не только объем, теоретически ДМРВ должен быть нечувствителен к колебаниям температуры окружающей среды.
На практике изменения температуры воздуха существенно влияют на точность измерений из-за особенностей конструкции и принципа работы. Воздух разной температуры обладает различной теплоемкостью и теплопроводностью, что изменяет интенсивность охлаждения чувствительного элемента при одинаковом массовом расходе. Это приводит к отклонениям в расчетах мощности нагрева и, как следствие, к погрешностям в определении массы поступающего воздуха.
Ключевые аспекты влияния температуры
При повышении температуры окружающей среды:
- Снижается плотность воздуха → при неизменном объемном расходе массовый расход падает.
- Уменьшается теплоотвод от элемента → датчик регистрирует меньшую мощность нагрева, чем требуется для реального массового расхода.
- Эффект суммируется: ДМРВ занижает показания, обедняя топливно-воздушную смесь.
При понижении температуры:
- Плотность воздуха возрастает → массовый расход увеличивается при том же объеме.
- Теплоотвод усиливается → датчик фиксирует избыточную мощность нагрева.
- Результат: ДМРВ завышает показания, переобогащая смесь.
Для компенсации этих погрешностей современные ДМРВ ВАЗ интегрируют с датчиком температуры воздуха (ДТВ). Совместная обработка данных позволяет ЭБУ двигателя:
- Корректировать показания массового расхода на основе фактической температуры.
- Динамически адаптировать длительность впрыска топлива.
- Минимизировать ошибки смесеобразования в диапазоне рабочих температур (от -40°C до +60°C).
| Температура воздуха | Влияние на плотность | Тип погрешности ДМРВ | Воздействие на смесь |
|---|---|---|---|
| ↑ Высокая | ↓ Низкая | Занижение показаний | Обеднение |
| ↓ Низкая | ↑ Высокая | Завышение показаний | Переобогащение |
Стабильность характеристик чувствительного элемента также зависит от температурных нагрузок: длительный перегрев или термические удары ускоряют деградацию платинового покрытия, вызывая необратимый дрейф калибровочной кривой. Регулярная очистка контактов и защита ДМРВ от теплового воздействия подкапотного пространства критичны для сохранения точности в условиях переменного климата.
Последствия подачи неверных данных на ЭБУ двигателя
Некорректные показания ДМРВ искажают расчеты электронного блока управления при формировании топливовоздушной смеси. ЭБУ определяет длительность впрыска топлива на основе ошибочных данных о массе поступающего воздуха, нарушая стехиометрический баланс.
Ошибочное соотношение компонентов смеси провоцирует каскад негативных эффектов в работе двигателя. Критичность последствий напрямую зависит от степени отклонения реальных параметров от переданных ДМРВ значений.
Основные негативные последствия
- Нарушение состава смеси:
- Переобогащение (избыток топлива) - вызывает повышенный расход, черный дым из выхлопа, закоксовывание свечей
- Обеднение (недостаток топлива) - приводит к перегреву камер сгорания, детонации, прогару клапанов
- Ухудшение динамики:
- Потеря мощности и приемистости
- Рывки и провалы при разгоне
- Затрудненный подъем в гору
- Проблемы с запуском:
- Длительная прокрутка стартера при пуске "на холодную"
- Самопроизвольная остановка прогретого двигателя
- Неустойчивая работа на холостом ходу:
- "Плавающие" обороты (600-1500 об/мин)
- Вибрация и тряска двигателя
- Угроза полной остановки при включении нагрузки (фары, кондиционер)
- Повышенный расход топлива:
- Увеличение потребления на 15-25% в городском цикле
- Рост затрат на эксплуатацию
- Повреждение компонентов:
- Оплавление каталитического нейтрализатора
- Ускоренный износ цилиндропоршневой группы
- Загрязнение дроссельного узла и форсунок
- Экологические проблемы:
- Превышение норм токсичности выхлопа
- Появление ошибок по датчику кислорода
- Невозможность пройти техосмотр
Проверка состояния внутренних нагревательных элементов
Нагревательные элементы ДМРВ поддерживают постоянный температурный градиент между измерительной нитью и эталонным резистором. Их неисправность приводит к некорректному расчету массового расхода воздуха из-за нарушения принципа термоанемометра. Диагностика выполняется через анализ электрических параметров цепи нагревателя.
Для проверки требуется мультиметр, способный измерять сопротивление в диапазоне 10–100 Ом и постоянное напряжение до 15 В. Перед началом работ отсоедините разъем датчика и снимите ДМРВ с воздушного патрубка для доступа к контактам.
Методы диагностики
Визуальный осмотр: Через входное отверстие датчика исследуйте состояние платиновых нитей нагревателя. Признаки неисправности:
- Видимый обрыв нити
- Темные пятна копоти или масляный налет
- Механические повреждения керамической подложки
Измерение сопротивления:
| Контакты ДМРВ | Нормальное значение (Ом) | Отклонение |
|---|---|---|
| 4 и 5 (нити нагрева) | 30–60 |
|
Важно: Замер производите при температуре датчика +20°C ±5°C. Отклонение более 20% от номинала требует замены ДМРВ.
Проверка напряжения питания:
- Подключите разъем к ДМРВ
- Включите зажигание без запуска двигателя
- Измерьте напряжение между контактом 4 (питание нагрева) и массой (контакт 3)
Норма: 12 ±0.5 В. Отсутствие напряжения указывает на обрыв цепи, неисправность реле или ЭБУ.
Диагностика короткого замыкания в цепи питания ДМРВ
Короткое замыкание в цепи питания ДМРВ приводит к некорректной работе или полному отказу датчика, провоцируя ошибки двигателя (например, P0100, P0102) и симптомы вроде плавающих оборотов, повышенного расхода топлива или затрудненного пуска. Обрыв проводки проявляется аналогично, но методика поиска отличается принципиально.
Первичная проверка требует измерения напряжения на разъеме ДМРВ при включенном зажигании. Используйте мультиметр: черный щуп подключите к "массе" двигателя, красный – к контакту питания (обычно желтый провод с красной полосой у ВАЗ). Нормальное значение – 12±0.5В относительно АКБ. Отсутствие напряжения указывает на проблему в цепи до датчика.
Поиск места КЗ
При нулевом напряжении на разъеме выполните последовательную диагностику:
- Проверка предохранителя: Найдите предохранитель цепи ДМРВ (часто обозначен "COND", "DMRV" или "EFI" в монтажном блоке). Перегорание свидетельствует о КЗ. Не заменяйте его до устранения причины!
- Отсоединение смежных узлов: Отсоедините разъемы ЭБУ, ДМРВ, датчика положения дросселя (ДПДЗ). Измерьте сопротивление между:
- Проводом питания ДМРВ (желтый с красной полосой) и "массой" автомобиля
- Проводом питания ДМРВ и кузовом двигателя
Норма: сопротивление → ∞ (разрыв). Значение близкое к 0 Ом подтверждает КЗ.
- Локализация участка: Если КЗ обнаружено:
- Отсоедините ЭБУ и повторно замерьте сопротивление цепи питания ДМРВ на его разъеме. Если КЗ исчезло – неисправность в ЭБУ или его шлейфе.
- Если КЗ осталось – осмотрите участок проводки между монтажным блоком и ДМРВ на предмет:
- Перетирания изоляции о кузов/двигатель
- Оплавленных участков
- Контакта с горячими или острыми элементами
Важно: При КЗ всегда проверяйте целостность изоляции провода +12В и соседнего сигнального провода ДМРВ (обычно зеленый) – их контакт вызывает ложные показания датчика.
| Этап диагностики | Нормальные значения | Признак КЗ |
|---|---|---|
| Напряжение на разъеме ДМРВ (+12В - масса) | 11.5-12.5В | 0В |
| Сопротивление (провод +12В - масса) | ∞ (OL) | 0-5 Ом |
| Сопротивление (провод +12В - сигнальный провод ДМРВ) | ∞ (OL) | <100 Ом |
Список источников
Для подготовки статьи о конструкции, распиновке и принципе работы ДМРВ ВАЗ использовались специализированные технические материалы. Основное внимание уделялось официальной документации и экспертным исследованиям в области автомобильной электроники.
Ниже представлен перечень ключевых источников, содержащих детальную информацию о датчике массового расхода воздуха. Все материалы проверены на соответствие актуальным техническим стандартам.
- Официальные руководства по ремонту автомобилей ВАЗ (Lada Samara, Priora, Granta, Kalina, Niva)
- Методические пособия по диагностике двигателей российских автопроизводителей
- Технические спецификации производителей ДМРВ (Bosch, Siemens)
- Электротехнические справочники по автомобильным датчикам
- Протоколы испытаний ДМРВ в лабораториях сервисных центров
- Аналитические отчеты о типовых неисправностях ДМРВ ВАЗ
