Распиновка OBD разъема - схема и подключение

Статья обновлена: 18.08.2025

On-Board Diagnostics (OBD) разъем – стандартизированный интерфейс для диагностики электронных систем автомобиля.

Знание распиновки контактов гарантирует корректное подключение сканеров и диагностического оборудования.

Точное соответствие пинов исключает риски повреждения ЭБУ и обеспечивает стабильный обмен данными.

Данная инструкция содержит детальную схему распиновки для основных протоколов OBD-II.

Где найти диагностический порт в автомобиле

Диагностический разъем OBD-II в современных автомобилях (после 1996 года выпуска) всегда располагается в салоне. Его местоположение стандартизировано для быстрого доступа, но точное место может незначительно варьироваться в зависимости от марки и модели авто.

Наиболее распространенные зоны размещения порта – пространство под рулевой колонкой или около педального узла. Производители часто устанавливают его в зоне досягаемости водителя без использования инструментов, чтобы обеспечить удобство подключения сканера.

Типичные места расположения

Под приборной панелью со стороны водителя – проверьте участки слева от руля или над педалями.
За пепельницей или в нише центральной консоли – актуально для некоторых азиатских моделей.
В бардачке или под ним – характерно для отдельных европейских марок.
За защитной заглушкой в районе коленей – ищите съемные пластиковые панели.

Тип автомобиля	Частые места установки
Седаны (Toyota, Honda)	Под рулем, левее педали тормоза
Кроссоверы (Hyundai, Kia)	Ниже блока кнопок освещения
Европейские авто (VW, BMW)	Центральная консоль у ног переднего пассажира

Если визуальный осмотр не дал результата, воспользуйтесь руководством по эксплуатации автомобиля – в разделе технического обслуживания обычно указано точное расположение порта. Для американских машин обязательно проверьте зону слева от руля – это регламентировано стандартом SAE J1962.

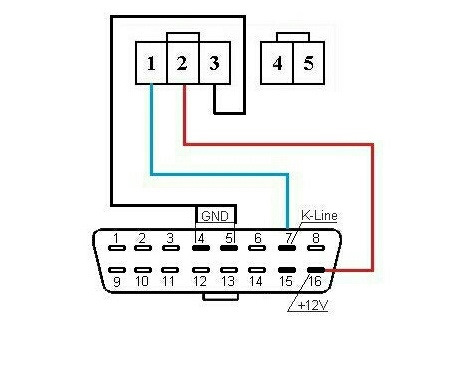

Расшифровка пинов OBD2: цветная схема контактов

Разъем OBD2 стандартизирован по SAE J1962 и содержит 16 контактов, расположенных в два ряда. Каждый пин выполняет строго определенную функцию для обмена данными между ЭБУ автомобиля и диагностическим оборудованием. Основные протоколы включают ISO 9141-2, ISO 14230 (KWP2000), SAE J1850 и CAN.

Цвета проводов могут незначительно варьироваться у разных автопроизводителей, но существуют общепринятые стандарты окраски. При подключении сканера или адаптера сверяйтесь с мануалом конкретного автомобиля для исключения ошибок.

Таблица распиновки OBD2

Пин	Назначение	Цвет провода
1	Зарезервирован производителем (часто +12V)	Разный
2	Шина J1850 Bus+ (PWM/VPW)	Фиолетовый
3	Зарезервирован производителем	Разный
4	Корпусное заземление (Chassis Ground)	Черный
5	Сигнальное заземление (Signal Ground)	Черный/Белый
6	CAN High (ISO 15765)	Зеленый
7	Линия K (ISO 9141/KWP2000)	Желтый
8	Зарезервирован производителем	Разный
9	Зарезервирован производителем	Разный
10	Шина J1850 Bus- (PWM/VPW)	Серый
11	Зарезервирован производителем	Разный
12	Зарезервирован производителем	Разный
13	Зарезервирован производителем	Разный
14	CAN Low (ISO 15765)	Бело-Зеленый
15	Линия L (ISO 9141/KWP2000)	Синий
16	Питание +12V от АКБ (Battery Power)	Красный/Оранжевый

Ключевые контакты для диагностики: Питание (пин 16), земля (пины 4-5), CAN-шина (пины 6/14) и линии K/L (пины 7/15). При отсутствии связи проверяйте целостность этих цепей в первую очередь.

Правильное подключение кабеля сканера к колодке

Перед подключением убедитесь, что зажигание автомобиля выключено. Это исключит риск короткого замыкания или повреждения электронных блоков при соединении контактов.

Найдите 16-контактный разъём OBD-II стандартного типа. Он обычно расположен в зоне досягаемости водителя: под рулевой колонкой, возле педального узла, в бардачке или центральной консоли. Колодка имеет трапециевидную форму для правильной ориентации кабеля.

Пошаговая процедура подключения

Совместите ключ-выступ на корпусе разъёма сканера с пазом на автомобильной колодке.
Плавно вставьте штекер до характерного щелчка, подтверждающего фиксацию. Не применяйте силу при соединении!
Визуально проверьте:
- Отсутствие перекосов между штекером и гнездом
- Полное погружение контактов в колодку
- Надёжную фиксацию без люфтов
Включите зажигание (без запуска двигателя) для активации диагностического интерфейса.

Критические ошибки подключения:

Перепутанная полярность	Не соответствует стандарту ISO 15031-2
Механическое повреждение контактов	Погнутые штырьки в колодке или на кабеле
Частичное соединение	Отсутствие щелчка фиксатора

При корректном соединении загорится индикатор питания на сканере. Если диагностическое оборудование не определяется, немедленно отключите кабель и проверьте целостность контактов в колодке.

Распиновка для CAN-шины и питания диагностического оборудования

Контакты 6 (CAN-H) и 14 (CAN-L) OBD-разъема отвечают за подключение к высокоскоростной шине CAN (ISO 15765-4/SAE J2284), обеспечивающей обмен данными между диагностическим сканером и электронными блоками управления автомобиля. Эти линии требуют согласования сопротивления (120 Ом на концах шины) и передачи дифференциального сигнала для помехоустойчивости.

Питание диагностического оборудования подается через контакт 16 (+12V, постоянный "+" от аккумулятора) и контакт 4 (масса, подключение к кузову автомобиля). Напряжение на пине 16 присутствует всегда при подключенной АКБ, что позволяет сканеру работать даже при выключенном зажигании.

Ключевые контакты для диагностики

Номер контакта	Назначение	Спецификация
4	Земля (Chassis Ground)	Прямое соединение с кузовом авто
6	CAN-H (High)	Высоковольтная линия CAN (≈2.75V в покое)
14	CAN-L (Low)	Низковольтная линия CAN (≈2.25V в покое)
16	+12V (Battery Power)	Постоянное питание (диапазон 9-16V)

Важные особенности подключения:

Короткое замыкание CAN-H/CAN-L выводит шину из строя
Переполюсовка питания (16 и 4) повреждает оборудование
На автомобилях до 2004 года CAN может использовать другие пины (например, 2/10)

Как проверить подачу напряжения на разъем мультиметром

Подготовьте мультиметр: установите режим измерения постоянного напряжения (DCV) с диапазоном 20 В. Включите прибор. Черный щуп подключите к разъему COM мультиметра, красный – к разъему VΩmA. Убедитесь, что контакты OBD-II разъема чистые и доступны для измерения.

Найдите контакты питания в разъеме: Pin 16 (постоянный +12V от АКБ) и Pins 4/5 (масса/GND). При выключенном зажигании проверьте базовое напряжение: черный щуп прижмите к Pin 4 или 5, красный – к Pin 16. Зафиксируйте показания мультиметра.

Последовательность проверки при включенном зажигании

Поверните ключ в положение "ON" (без запуска двигателя).
Повторно измерьте напряжение между Pin 16 и массой: должно сохраняться ~12 В.
Проверьте дополнительные цепи питания (если требуется):
- Pin 1 (активируется при зажигании у некоторых производителей)
- Pin 8 (питание CAN-шины, ~2.5 В при включенном зажигании)

Интерпретация результатов:

Показания	Диагностика
11.5-12.6 В	Нормальное напряжение
Менее 11 В	Разряжен АКБ или плохой контакт
0 В	Обрыв цепи, перегоревший предохранитель

Важно: При проверке Pin 1 (активируемый зажиганием) напряжение должно появляться только в положении ключа "ON". Если на Pin 16 отсутствует напряжение при выключенном зажигании, проверьте предохранитель цепи OBD в монтажном блоке автомобиля.

Типичные ошибки при соединении с ЭБУ и их устранение

Ошибки при подключении к OBD-II разъему часто возникают из-за невнимательности или незнания стандартов распиновки. Неправильный контакт проводов или игнорирование особенностей протоколов связи блокирует обмен данными с ЭБУ, что делает диагностику невозможной.

Следующие проблемы встречаются наиболее часто и требуют последовательной проверки соединений. Корректное устранение этих неисправностей гарантирует стабильную работу диагностического оборудования и точность получаемых данных.

Распространенные ошибки и способы их решения

1. Неверное подключение питания

Симптомы: Адаптер не включается, индикаторы не горят.
Решение: Проверить контакты распиновки (обычно Pin 16 – +12V, Pin 4-5 – GND). Убедиться в наличии напряжения мультиметром.

2. Перепутаны линии CAN-шины

Симптомы: Ошибки связи "No Connection", частичная передача данных.
Решение: Уточнить распиновку для авто (Pin 6-CAN-H, Pin 14-CAN-L). Проверить перекрестное подключение, целостность проводов.

3. Повреждение контактов разъема

Симптомы: Периодический обрыв связи, необходимость двигать кабель.
Решение: Осмотреть штырьки на деформацию/окисление. Аккуратно выпрямить контакты, очистить спиртом.

4. Игнорирование протокола автомобиля

Симптомы: Адаптер определяется, но данные ЭБУ не читаются.
Решение: Проверить поддержку протокола (K-Line/Pin 7, J1850/Pin 2/10). Использовать мультипротокольные сканеры.

5. Наводки и помехи в цепи

Симптомы: Искаженные показания датчиков, самопроизвольные разрывы связи.
Решение: Изолировать провода от высоковольтных кабелей. Добавить ферритовые кольца, проверить заземление (Pin 4-5).

Ошибка	Критичность	Инструмент проверки
Обрыв CAN-линий	Высокая	Мультиметр (прозвонка)
Короткое замыкание	Критичная	Тестер цепей
Некорректное заземление	Средняя	Осциллограф/мультиметр

Важно: Все работы выполняйте при выключенном зажигании. Для сложных случаев используйте сервисные мануалы производителя с точными схемами распиновки ЭБУ.

Список источников

Основная информация о распиновке OBD разъема базируется на официальных технических стандартах и документации производителей.

Дополнительные сведения получены из специализированных технических ресурсов и отраслевых публикаций.

Стандарт SAE J1962 – описание физических характеристик и назначения контактов разъема OBD-II
Норматив ISO 15031-3 – требования к совместимости диагностического оборудования
Руководства по эксплуатации и ремонту транспортных средств (Toyota, Ford, Volkswagen и др.)
Техническая документация производителей диагностического оборудования (Autel, Bosch, Launch)
Отраслевые пособия по автомобильной диагностике (издательства Чип и Дип, За рулем)
Профильные веб-порталы и форумы (OBD2.ru, Drive2.ru, Elm327.ru)
