Расположение предохранителя прикуривателя в Mazda 3

Статья обновлена: 18.08.2025

Прикуриватель – элемент автомобиля Мазда-3, подверженный частым перегрузкам из-за подключения дополнительных устройств.

Перегорание предохранителя прикуривателя – распространённая неисправность, приводящая к потере функциональности гнезда.

Точное расположение защитного элемента зависит от поколения и года выпуска конкретного автомобиля.

Основные места поиска: монтажный блок в салоне (водительская сторона) или подкапотный блок предохранителей и реле.

Идентификация предохранителя прикуривателя на панели блока

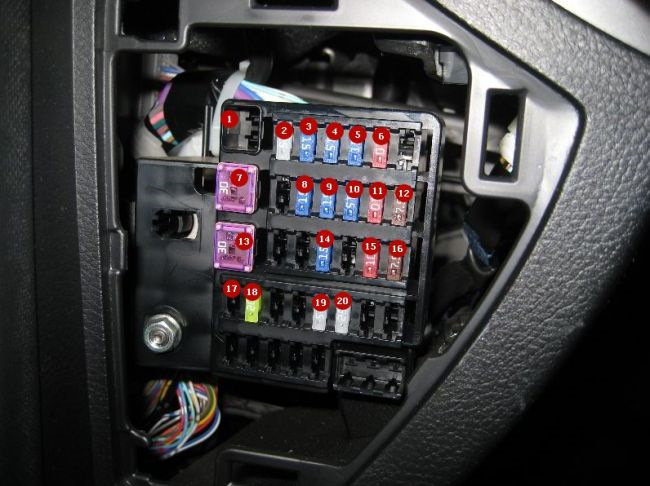

Основной блок предохранителей для прикуривателя Mazda 3 расположен в салоне автомобиля. Он находится в нижней части приборной панели со стороны водителя, за защитной пластиковой панелью слева от рулевой колонки. Для доступа необходимо снять крышку, поддев её отверткой с плоским жалом или пальцами в специальных пазах.

На внутренней стороне крышки блока предохранителей размещена схема с условными обозначениями и номерами предохранителей. Ищите элемент, маркированный как "CIG", "LIGHTER", "P/OUTLET" или "ACC SOCKET" – это обозначение цепи прикуривателя/розетки 12В. Сам предохранитель вставляется в гнездо с указанным номером позиции согласно схеме.

Ключевые характеристики предохранителя

Стандартный номинал: 15А или 20А для большинства моделей
Цветовая маркировка:
- Синий – 15А
- Жёлтый – 20А
Тип корпуса: Миниатюрный ножевой предохранитель (стандарт Mini Blade)

Визуальная проверка: Извлеките предохранитель плоскогубцами или специальным пинцетом из блока. Целостность металлической плавкой перемычки между контактами должна быть непрерывной – перегоревший элемент показывает явный разрыв или потемнение колбы.

Извлечение и проверка исправности предохранителя прикуривателя

После определения расположения предохранителя (обычно в салонном блоке F11/F55 или подкапотном блоке №37 для рестайлинговых моделей) подготовьте инструменты: пластиковые щипцы из блока предохранителей и мультиметр. Обязательно отключите зажигание и снимите отрицательную клемму с аккумулятора перед началом работ.

Откройте крышку соответствующего блока предохранителей, используя схему на ее обратной стороне для точной идентификации нужного элемента. Ориентируйтесь на маркировку "CIG", "Lighter" или "P/OUT" рядом с гнездом предохранителя.

Пошаговая процедура

Пластиковыми щипцами аккуратно извлеките предохранитель строго вертикально, без перекоса и чрезмерного усилия
Визуально осмотрите на просвет:
- Исправный: цельная металлическая нить между контактами
- Перегоревший: разорванная нить или потемневший корпус
Для точной диагностики установите мультиметр в режим прозвонки:

Показания мультиметра Состояние

Звуковой сигнал / 0 Ом Исправен

Отсутствие сигнала / OL Требует замены
При замене используйте предохранитель строго аналогичного номинала (15А или 20А в зависимости от года выпуска)

Показания мультиметра	Состояние
Звуковой сигнал / 0 Ом	Исправен
Отсутствие сигнала / OL	Требует замены
