Восстановление пластика - основные техники нагрева, склейки и сварки

Статья обновлена: 18.08.2025

Пластиковые изделия прочно вошли в повседневную жизнь, но их уязвимость к механическим повреждениям остаётся существенной проблемой. Трещины, сколы и разломы выводят детали из строя, создавая необходимость в эффективном восстановлении.

Успешный ремонт напрямую зависит от корректного выбора технологии, учитывающего тип полимера, характер дефекта и требуемую прочность соединения. Ошибочный метод может не только не устранить проблему, но и усугубить повреждение.

Современные подходы к восстановлению пластиковых деталей концентрируются на трёх ключевых способах: термическом воздействии для деформации и спайки материала, применении специализированных клеевых составов и использовании технологий сварки пластмасс. Каждый из этих методов обладает специфическими возможностями и ограничениями.

Типы пластиков и их поведение при нагреве

Термопласты размягчаются при нагреве и затвердевают при охлаждении без изменения химической структуры, что позволяет многократно перерабатывать их. К ним относятся полиэтилен (PE), полипропилен (PP), полистирол (PS), поливинилхлорид (PVC) и полиэтилентерефталат (PET). Их поведение при нагреве зависит от температуры стеклования (T_g) и плавления (T_m): при превышении T_g материал становится гибким, а при T_m переходит в вязкотекучее состояние.

Термореактивные пластмассы (например, эпоксидные смолы, фенолформальдегид) при нагреве необратимо отверждаются за счет сшивки полимерных цепей. Последующий нагрев не вызывает размягчения, а приводит к термическому разложению и обугливанию. Это исключает их ремонт методами сварки или термоформования.

Ключевые особенности термопластов

• Полиэтилен (PE): Плавление при 105–140°C. При перегреве разлагается с выделением парафина.
• Полипропилен (PP): Плавление при 160–170°C. Чувствителен к окислению – требует защиты от УФ-излучения.
• Поливинилхлорид (PVC): Размягчение при 65–85°C. При T>180°C выделяет токсичный хлористый водород.
• Полистирол (PS): Стеклование при 90–100°C. Легко плавится, но склонен к растрескиванию при резком охлаждении.

Тип пластика	Температура размягчения (°C)	Риски при перегреве
ABS	105–120	Пожелтение, выделение стирола
PET	70–85 (Tg)	Кристаллизация, потеря прозрачности
Поликарбонат (PC)	145–150	Гидролитическое разложение

1. Определите тип пластика по маркировке (например, треугольник с цифрой).
2. Контролируйте температуру нагрева: она должна превышать T_g/T_m, но быть ниже температуры деструкции.
3. Избегайте локальных перегревов – они вызывают деполимеризацию или горение.

Распространённые причины дефектов пластиковых деталей

Механические повреждения возникают при ударах, трении или превышении допустимой нагрузки. Ударные воздействия приводят к трещинам, сколам и деформациям, особенно в тонкостенных элементах конструкции.

Эксплуатационные факторы включают длительное воздействие ультрафиолета, экстремальных температур или агрессивных химических веществ. УФ-излучение разрушает полимерные цепи, вызывая хрупкость и выцветание, а температурные перепады провоцируют коробление и внутренние напряжения.

Ключевые источники повреждений

• Старение материала: Потеря пластификаторов со временем приводит к растрескиванию и снижению эластичности.
• Неправильная установка: Перетяжка крепежа, монтаж с перекосом или приложение избыточного напряжения при сборке.
• Производственные дефекты: Внутренние пустоты, неравномерная толщина стенок или остаточные напряжения после литья.
• Контакт с несовместимыми веществами: Разрушение структуры при взаимодействии с топливом, маслами или растворителями.

Фактор воздействия	Типичные последствия
Термоциклирование	Микротрещины в зонах концентраторов напряжения
Вибрационные нагрузки	Усталостные разрушения в местах креплений
Криогенные температуры	Повышенная хрупкость и расслоение

Термический пистолет: сушка или формовка плавлением

Принципиальное отличие термопистолета от обычного фена – способность создавать направленный поток воздуха с температурой 100–650°C. Это позволяет не только сушить поверхности, но и целенаправленно размягчать термопласты (ABS, полипропилен, поликарбонат) для их последующей деформации или сварки.

Формовка происходит за счет локального нагрева участка пластика выше температуры стеклования. Материал переходит в эластичное состояние, сохраняя целостность структуры, что дает возможность:

• Выправлять вмятины на бамперах и корпусах
• Формировать изгибы в листовом пластике
• Создавать бесшовные соединения при сварке стыков

Ключевые аспекты формовки плавлением

Контроль параметров: Успех зависит от точной регулировки температуры и расстояния до поверхности. Превышение температуры ведет к:

• Образованию пузырей
• Обугливанию материала
• Выделению токсичных газов

Техника выполнения:

1. Очистка и обезжиривание зоны обработки
2. Равномерный прогрев круговыми движениями без остановки
3. Механическое воздействие (вытягивание, прижим) при достижении пластичности
4. Естественное охлаждение без принудительного обдува

Тип пластика	Оптимальная температура	Визуальный индикатор готовности
Полипропилен (PP)	160–220°C	Появление матовости поверхности
АБС-пластик	230–260°C	Легкое подтекание материала
Поликарбонат	280–320°C	Прозрачность становится молочной

Важно: Для ответственных деталей обязательна предварительная проверка режима на образце. Совмещение с присадками (армирующая сетка, полимерные прутки) повышает прочность ремонтного шва при сварке.

Метод паяльника с присадочным прутком термопласта

Данный способ основан на локальном расплавлении как материала ремонтируемого пластикового изделия, так и специального присадочного прутка из совместимого термопласта с помощью нагретого паяльника. Расплавленные материалы смешиваются, формируя монолитный шов после остывания, обеспечивая механическую прочность и герметичность соединения. Метод особенно эффективен для ремонта толстостенных деталей (бамперы, корпуса, емкости) из полипропилена (PP), полиэтилена (PE), АБС-пластика (ABS) и других термопластов.

Процесс требует предварительной подготовки: очистки и обезжиривания зоны ремонта, а также зачистки краев трещины или слома V-образной канавкой для увеличения площади контакта. Используемый присадочный пруток должен быть химически совместим с основным материалом, часто его тип маркируется цветом или буквенной индикацией (например, PP для полипропилена). Температура паяльника регулируется в зависимости от вида пластика, обычно в диапазоне 250-400°C.

Технология выполнения сварки

Работу выполняют в следующей последовательности:

1. Фиксация детали: Жестко закрепляют ремонтируемый участок для исключения смещений.
2. Прогрев кромок: Жалом паяльника аккуратно прогревают края дефекта до появления вязкотекучего состояния.
3. Внесение присадки: Одновременно касаются жалом прутка и кромок пластика. Расплавленный присадочный материал втирают в канавку, заполняя ее послойно.
4. Формирование шва: Движением жала вдоль шва смешивают расплавы, создавая однородный валик. Излишки материала удаляют.
5. Охлаждение: Дают соединению остыть естественным образом без принудительного обдува.

Ключевые факторы успеха: Поддержание оптимальной температуры (перегрев ведет к деструкции пластика), равномерный прогрев основного материала и прутка, тщательное перемешивание масс в зоне сварки. Для сложных швов используют специальные насадки на паяльник, направляющие пруток.

Преимущества и ограничения метода:

Преимущества	Ограничения
Высокая прочность восстановленной зоны	Требует навыка для аккуратного исполнения
Хорошая герметизация шва	Риск деформации тонкостенных деталей
Долговечность ремонта	Не подходит для термореактивных пластиков
Минимальные затраты на оборудование	Необходимость точного подбора материала присадки

Для финишной обработки застывший шов зачищают абразивами и при необходимости шпаклюют. Метод обеспечивает ремонт, близкий по прочности к целому материалу, при условии соблюдения технологии и совместимости пластиков.

Плавление стержней с пластиковым наполнителем в трещинах

Данный метод ремонта пластика основан на использовании специальных термопластичных стержней, идентичных по составу восстанавливаемому материалу. Стержень разогревается до вязкотекучего состояния с помощью термофена или паяльника, после чего вплавляется в предварительно подготовленную трещину. Расплавленный наполнитель заполняет дефект, образуя монолитное соединение при остывании.

Ключевым условием прочности является совпадение типа полимера стержня и ремонтируемой детали (например, PP, ABS, PE). Поверхность трещины требует тщательной зачистки и обезжиривания, а для глубоких повреждений рекомендуется V-образная разделка кромок. Контроль температуры нагрева предотвращает деградацию пластика и обеспечивает оптимальную адгезию.

Технологические этапы работы

1. Подготовка поверхности:
   • Расширение трещины на 1-2 мм по всей длине
   • Зачистка абразивом и удаление пыли
   • Обезжиривание изопропиловым спиртом
2. Прогрев зоны ремонта:
   • Равномерный нагрев краев трещины термофеном (180-350°C в зависимости от пластика)
   • Контроль для предотвращения коробления
3. Нанесение наполнителя:
   • Плавление стержня при одновременном вдавливании в дефект
   • Формирование излишка ("валика") над поверхностью
4. Финишная обработка:
   • Выдержка до полной кристаллизации (15-30 мин)
   • Шлифовка заподлицо с основным материалом

Параметр	Значение	Примечание
Диаметр стержня	3-5 мм	Подбирается под ширину трещины
Температура паяльника	250-400°C	Зависит от типа пластика
Время остывания	20-40 мин	Без механического воздействия

Важно: Для усиления ответственных конструкций применяют армирование сеткой, утапливаемой в расплав перед финишным слоем. При работе с разнородными пластиками предварительно тестируют совместимость материалов на фрагменте.

Выбор клея: цианакрилат для немедленной фиксации

Цианакрилатные составы обеспечивают мгновенное склеивание пластиковых деталей благодаря полимеризации при контакте с поверхностной влагой. Они оптимальны для ремонта мелких трещин, сколов и фиксации неответственных элементов, где критична скорость соединения – схватывание происходит за 5-30 секунд.

Основные ограничения: низкая устойчивость к ударным нагрузкам и вибрации, температурный максимум 80-120°C, хрупкость шва при изгибе. Не подходит для ремонта деталей с постоянным механическим напряжением (ручки, крепления) и пластиков с низкой поверхностной энергией (полиэтилен, полипропилен).

Технология применения цианакрилата

1. Подготовка поверхностей: Зачистите склеиваемые участки наждачкой (P180-P240), обезжирьте изопропиловым спиртом
2. Нанесение: Нанесите минимальное количество клея тонким слоем на одну из поверхностей
3. Фиксация: Плотно прижмите детали на 15-60 секунд без смещения
4. Отверждение: Избегайте нагрузок в течение 2-4 часов для набора прочности

Тип пластика	Эффективность	Особенности
АБС (ABS)	Высокая	Образует прочный неэластичный шов
Поликарбонат	Средняя	Риск помутнения в зоне склейки
ПВХ (жесткий)	Хорошая	Требует ускорения активатором
Полистирол	Отличная	Мгновенное схватывание

Используйте цианакрилат с наполнителями (графит, кремнезем) для заполнения зазоров более 0.1 мм. Для защиты шва от влаги и УФ-лучей нанесите поверхностный герметик после полимеризации.

Эпоксидные смолы для сложных нагрузочных соединений

Эпоксидные составы незаменимы при ремонте пластиковых деталей, подвергающихся высоким механическим нагрузкам, вибрациям или перепадам температур. Их уникальная адгезия к большинству термореактивных и термопластичных полимеров обеспечивает монолитное соединение, превосходящее по прочности многие альтернативные методы.

Ключевым преимуществом является способность эпоксидных клеев заполнять микронеровности и трещины, создавая распределенную зону контакта. После полимеризации двухкомпонентные системы образуют жесткий сшитый полимер, устойчивый к ударным нагрузкам и длительным деформациям, что критично для восстановления силовых элементов кузова, крепежных узлов или деталей двигателя.

Технологические особенности применения

Для достижения максимальной прочности необходимо соблюдение трех условий:

• Подготовка поверхности – абразивная обработка (шкуркой P120-P220) и обезжиривание ацетоном/изопропанолом
• Точное дозирование – соблюдение пропорций смолы и отвердителя (обычно 1:1 до 10:1)
• Контроль времени жизнеспособности – работа в пределах 5-40 минут в зависимости от марки

Тип нагрузки	Рекомендуемая модификация смолы	Предел прочности (МПа)
Статическое растяжение	Базовые составы	15-25
Ударные воздействия	Эластифицированные (с полисульфидами)	8-12
Термоциклирование	Кремнийорганические	10-18

При ремонте сквозных трещин обязательна установка армирующих элементов:

1. Стальных штифтов Ø1-2 мм в высверленные отверстия по краям дефекта
2. Стеклосетки между слоями эпоксидки при послойном нанесении
3. Углеволоконных заплат для зон изгибающих моментов

Шприцы с активатором для полипропиленовых поверхностей

Данный метод применяется для восстановления полипропиленовых деталей (бамперов, расширительных бачков, корпусов фар) при трещинах, сколах и разрывах. Он основан на химическом плавлении поверхностного слоя пластика с последующим внесением присадочного материала. Основным инструментом выступает двухкомпонентный шприц с раздельными камерами для клея-расплава и активатора.

Активатор содержит тетрагидрофуран или аналогичные агрессивные растворители, которые частично растворяют полипропилен, разрыхляя его структуру. Это обеспечивает глубокое проникновение расплавленного присадочного состава (на основе модифицированного ПП) и формирование молекулярных связей. Процесс исключает необходимость внешнего нагрева, снижая риск деформации детали.

Технология применения

Перед работой поврежденный участок обезжиривают и зачищают абразивом для увеличения площади контакта. Далее выполняют следующие шаги:

1. Активатор наносят кистью на края трещины и прилегающую зону (ширина обработки 10-15 мм)
2. Выжидают 3-5 минут для частичного размягчения пластика
3. Выдавливают клей-расплав из шприца в подготовленную V-образную канавку
4. Прижимают материал шпателем, обеспечивая заполнение пор

Ключевые преимущества технологии:

• Адгезия на молекулярном уровне за счет взаимной диффузии материалов
• Отсутствие термического воздействия на окружающие области
• Возможность ремонта тонкостенных элементов (толщиной от 1,5 мм)

Параметр	Значение
Время первичной полимеризации	15-25 минут
Полное отверждение	2-4 часа
Температурный диапазон эксплуатации	-40°C до +90°C

Для усиления ремонта крупных повреждений рекомендуется армирование стеклосеткой, которую утапливают в первый слой расплава перед нанесением финишного покрытия. Обработанный участок допускается шлифовать через 24 часа после склеивания.

Специализированные составы для ABS-пластиков

Для ремонта ABS-пластиков разработаны специализированные клеевые составы, учитывающие химическую совместимость с этим материалом. Эти продукты содержат растворители (такие как ацетон, метилэтилкетон или тетрагидрофуран), которые частично растворяют поверхность пластика, обеспечивая молекулярное сцепление. Составы часто включают растворенную ABS-смолу, формирующую при застывании монолитный шов с аналогичными механическими характеристиками.

Двухкомпонентные эпоксидные адгезивы и цианоакрилаты (суперклей) менее эффективны для долговременного восстановления нагруженных деталей из-за различий в коэффициентах температурного расширения и ударной вязкости. Специализированные средства обеспечивают химическую диффузию в субстрат, создавая соединение, устойчивое к вибрациям и термоциклированию.

Ключевые особенности составов

• Совместимость с наполнителями: Адаптированы для соединения армированного стекловолокном ABS с базовым пластиком
• Вязкотекучесть: Оптимальная консистенция для заполнения микротрещин без стекания с вертикальных поверхностей
• Термостойкость: Сохранение прочности в диапазоне -40°C до +110°C

Тип состава	Время первичного схватывания	Способ нанесения
Жидкие цементы	1-3 минуты	Кисть/игла-аппликатор
Гелевые адгезивы	5-8 минут	Шпатель/дозатор
Пастообразные смеси	10-15 минут	Шприцевание

Технология применения требует предварительной активации поверхностей: очистки от силиконов и пластификаторов изопропиловым спиртом, механической насечки (без сквозного повреждения) и локального прогрева до 60-70°C феном. Нанесение осуществляется внахлест с усилием прижима 0.5-1.2 кг/см² на период полимеризации.

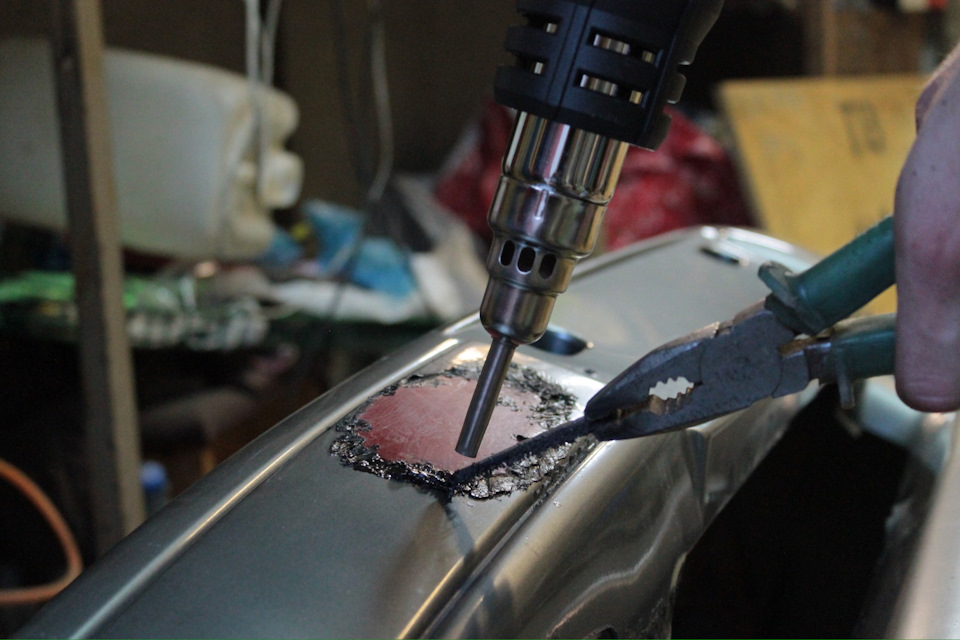

Принцип горячего воздуха: оборудование фенами

Технические фены генерируют направленный поток воздуха, нагретый до 50–650°C, который размягчает поверхностный слой пластика. При достижении температуры стеклования (T_g) материал становится вязко-текучим, что позволяет восстанавливать форму деформированных участков или подготавливать кромки для сварки.

Температурный контроль и регулировка скорости потока – ключевые параметры для предотвращения перегрева. При превышении порога термостойкости пластик теряет молекулярные связи, что приводит к деструкции и образованию пузырей.

Типы оборудования и оснастки

• Промышленные фены: Турбинные модели с точной термостабилизацией (±5°C) и расходом воздуха 200–500 л/мин
• Форсунки: Редукторы для концентрации потока, щелевые насадки для сварки швов, отражатели для равномерного нагрева
• Дополнительно: Термопары для мониторинга, экраны из стекловолокна для защиты смежных зон

Технологические режимы для распространенных пластиков

Материал	Tg (°C)	Рабочая температура (°C)	Особенности
Полипропилен (PP)	160	190–230	Требует замедленного охлаждения
Полиэтилен (PE)	110	130–170	Чувствителен к перегреву
АБС-пластик	105	140–180	Поддерживает точечный нагрев

При сварке обязательна подача присадочного прутка из идентичного материала. Скорость перемещения фена составляет 5–15 см/мин – визуальным индикатором служит появление глянца на поверхности пластика.

Стыковая сварка с плавлением кромок деталей

Данный метод применяется для соединения пластиковых деталей с ровными торцами, обеспечивая высокую прочность шва за счет взаимного проникновения расплавленных материалов. Процесс требует точной фиксации элементов в специальном оборудовании с регулируемым усилием сжатия и температурным контролем.

Ключевым условием является использование нагревательного элемента, контактирующего с обеими кромками одновременно. После достижения вязкотекучего состояния поверхностей оборудование оперативно убирает нагреватель, а детали с усилием прижимаются друг к другу до полного остывания.

Технологические этапы

1. Подготовка поверхностей: торцы очищаются от загрязнений и обезжириваются
2. Фиксация деталей в сварочном аппарате с зазором 0.5-1 мм
3. Нагрев кромок контактной плитой до появления оплавленного валика
4. Мгновенное удаление нагревателя и сжатие деталей под давлением
5. Выдержка под нагрузкой до кристаллизации полимера (10-60 секунд)

Настройки определяются типом пластика:

Материал	Температура нагрева (°C)	Усилие сжатия (Н/мм²)
Полипропилен (PP)	200-220	0.15-0.3
Полиэтилен (PE)	180-200	0.1-0.2
ПВХ	220-250	0.3-0.5

Критические параметры качества: равномерность оплавления по всей площади соединения, отсутствие воздушных включений и точное совпадение плоскостей деталей. При нарушении температурного режима возникают дефекты: непровар при недостаточном нагреве или термодеструкция материала при перегреве.

Нагрев металлической сетки для армирования швов

Металлическая сетка применяется для усиления швов при ремонте термопластов, обеспечивая повышенную механическую прочность и сопротивление расслоению. Нагрев сетки перед укладкой в ремонтируемую зону улучшает адгезию с пластиковой основой за счет частичного проникновения расплавленного полимера в ячейки материала.

Прогрев осуществляется до температуры, близкой к точке плавления ремонтируемого пластика (обычно 120-180°C), что активизирует поверхностный слой сетки и создает условия для взаимной диффузии материалов. Это предотвращает образование воздушных карманов и обеспечивает монолитность соединения после остывания.

Технология выполнения работ

1. Подготовка поверхности:
   • Зачистка шва и прилегающих зон абразивом
   • Обезжиривание растворителем
2. Нагрев сетки:
   • Использование термофена или инфракрасного излучателя
   • Контроль температуры пирометром
   • Равномерное прогревание с обеих сторон
3. Монтаж и фиксация:
   • Укладка сетки на разогретый пластик шва
   • Прикатка валиком для удаления воздуха
   • Дополнительный прогрев через сетку для сплавления слоёв

Тип пластика	Температура нагрева сетки (°C)	Время контакта (сек)
Полипропилен (PP)	160-175	15-20
Полиэтилен (PE)	140-155	12-18
АБС-пластик	180-195	8-12

Критически важно избегать перегрева, приводящего к деформации сетки или деструкции пластика. После остывания армированного шва выполняется финишная обработка: шлифовка и нанесение защитного покрытия.

Сварка экструдером: ремонт крупных отверстий

Для восстановления крупных пробоин или отсутствующих фрагментов пластика применяется экструдерная сварка с использованием присадочного прутка. Этот метод обеспечивает высокую прочность соединения за счет глубокого прогрева и смешивания основного материала с присадкой идентичного состава.

Ключевым преимуществом экструдера является его способность формировать многослойные швы, последовательно заполняя объемные дефекты. Это требует послойного нанесения материала с промежуточным остыванием каждого слоя для предотвращения деформации.

Технология выполнения работ

1. Подготовка зоны ремонта:
   • Очистка поверхности от загрязнений и масел
   • Снятие фаски по краям отверстия (45-60°)
   • Фиксация армирующей сетки из того же пластика с тыльной стороны дефекта
2. Настройка оборудования:
   • Подбор температуры сопла по типу пластика (180-350°C)
   • Регулировка скорости подачи присадочного прутка
   • Проверка давления прижимного ролика

Тип пластика	Рекомендуемая температура	Особенности
Полипропилен (PP)	250-280°C	Требуется предварительный прогрев
Полиэтилен (PE)	180-220°C	Обязательная зачистка перед сваркой
АБС-пластик	230-260°C	Быстрое остывание слоёв

Важно: каждый новый слой наносится после кристаллизации предыдущего, с перекрытием краёв на 10-15 мм. Финишная обработка выполняется после полного остывания шва шлифованием и полировкой.

Жгутовый метод с использованием пластиковых электродов

Данная технология применяется для сварки термопластов с толщиной от 3 мм, включая полипропилен, полиэтилен, ПВХ и ABS. Процесс основан на одновременном разогреве кромок детали и присадочного материала термофеном с последующим их соединением под давлением.

Специальный электрод в виде пластикового жгута диаметром 3-5 мм подается в зону ремонта через сопло термофена с регулируемой температурой (180-350°C в зависимости от материала). Расплавленный жгут заполняет дефект, образуя монолитное соединение после кристаллизации.

Технологические этапы выполнения

Подготовительные операции:

• Механическая зачистка поврежденного участка шлифованием
• Формирование V-образной разделки шва для толстостенных деталей
• Обезжиривание поверхности изопропиловым спиртом
• Подбор жгута по химическому составу и цвету

Процесс сварки:

1. Прогрев зоны ремонта термофеном до появления поверхностного оплавления
2. Подача жгута под углом 45° к поверхности с одновременным обдувом горячим воздухом
3. Равномерное распределение расплава шпателем до заполнения полости
4. Естественное охлаждение без принудительного обдува

Преимущества	Ограничения
Высокая прочность шва (до 90% от основного материала)	Неприменим для тонкостенных деталей (<2 мм)
Возможность ремонта сложнопрофильных поверхностей	Требует навыков управления температурным режимом
Отсутствие химической агрессии в отличие от клеев	Ограниченная цветовая палитра расходников

Критически важным является поддержание оптимальной температуры нагрева: перегрев вызывает деполимеризацию пластика, а недостаточный нагрев - слабую адгезию. После остывания излишки материала удаляются фрезерованием с последующей шлифовкой.

Восстановление резьбы в пластике наплавлением

Поврежденная резьба в пластиковых деталях восстанавливается методом локального наплавления нового слоя термопласта с последующим формированием витков. Технология эффективна при срыве 2-3 ниток, глубоком износе или деформации отверстий, где классические вставки не применимы.

Процесс требует точного подбора материала, идентичного основе (ABS, полипропилен, полиамид), и контроля температуры для предотвращения деградации полимера. Наплавление создает монолитное соединение с исходной деталью, сохраняя химическую стойкость и механические свойства зоны ремонта.

Технология наплавки резьбы

1. Подготовка зоны ремонта
   • Расширить отверстие сверлом на 1-2 мм для удаления повреждённой резьбы
   • Обезжирить ацетоном и обработать поверхность наждачной бумагой (P120-P180)
2. Наплавление материала
   • Использовать паяльник с регулируемой температурой (180-280°C в зависимости от пластика)
   • Применять присадочные прутки из идентичного полимера
   • Наносить расплав послойно, формируя цилиндрический валик вокруг отверстия
3. Формирование резьбы
   • Горячий метод: вкрутить смазанный маслом металлический болт до застывания пластика
   • Холодный метод: после остывания нарезать резьбу метчиком с канавками для пластика

Критические параметры

Тип пластика	Температура паяльника	Особенности обработки
Полипропилен (PP)	250-280°C	Требуется предварительный прогноз зоны наплавки
АБС-пластик	220-240°C	Быстрое охлаждение для предотвращения пузырей
Полиамид (PA)	260-280°C	Обязательная просушка материала перед работой

Ограничения метода: Неприменим для термореактивных пластиков (эпоксидные смолы, бакелит). При восстановлении ответственных соединений требуется проверка усилием затяжки контрольным динамометрическим ключом.

Обработка поверхности: шлифовка после термических методов

После сварки пластика или ремонта термофеном/паяльником на поверхности неизбежно образуются наплывы, неровности и следы термического воздействия. Шлифовка устраняет эти дефекты, подготавливая зону восстановления к финишной обработке и окраске. Без качественной шлифовки добиться эстетичного результата невозможно.

Основная задача – аккуратно удалить излишки материала, не повредив основу и не снижая прочность шва. Начинают с грубых абразивов для снятия крупных наплывов, постепенно переходя к мелкозернистым материалам для создания гладкой плоскости. Особое внимание уделяют границам ремонтной зоны, чтобы избежать перепадов высот.

Ключевые этапы и инструменты

Последовательность операций:

1. Грубая обработка: Наждачная бумага P80-P120 для снятия крупных выступов.
2. Выравнивание: Абразивы P180-P240 для устранения глубоких царапин.
3. Финишная шлифовка: Мелкозернистая бумага P320-P500 перед грунтованием.

Рекомендуемые инструменты:

• Орбитальная шлифмашинка для больших площадей
• Абразивные губки для сложного рельефа
• Водостойкая наждачная бумага при мокром шлифовании

Тип пластика	Особенности шлифовки
Полипропилен (PP)	Использовать охлаждение водой для предотвращения перегрева
АБС-пластик	Допускает сухое шлифование, чувствителен к перегреву
Поликарбонат	Требует мелких абразивов (от P400) из-за риска царапин

Обязательно удаляйте пыль после каждого этапа и контролируйте температуру поверхности. Финишная шлифовка всегда выполняется вдоль волокон или по направлению нагрузки для минимизации видимых следов. После обработки поверхность обезжиривается перед нанесением грунта.

Грунтовки для улучшения адгезии клея

Грунтовки для пластика создают промежуточный слой между поверхностью материала и клеем, решая проблему низкой смачиваемости и химической инертности полимеров. Они модифицируют верхний слой детали, повышая его поверхностную энергию и обеспечивая глубокое проникновение клеевого состава. Без грунтования даже специализированные клеи для пластика могут демонстрировать недостаточную прочность соединения из-за адсорбции влаги или миграции пластификаторов.

Составы наносятся тонким слоем кистью, тампоном или аэрозолем после тщательной очистки и обезжиривания зоны ремонта. Время высыхания варьируется от 30 секунд до 5 минут в зависимости от химической базы грунта и условий окружающей среды. Ключевой параметр выбора – совместимость с типом пластика (ABS, полипропилен, полиэтилен и др.), определяемая маркировкой на упаковке.

Классификация грунтовок по механизму действия

• Абразивные: Содержат микрочастицы для создания шероховатости (например, со стекловолокном)
• Кислотные (травящие): Разрушают поверхностный слой пластика (ортофосфорная кислота в составе для полиолефинов)
• Адгезионные праймеры: Содержат полимеры, образующие химические связи с основой и клеем

Тип пластика	Рекомендуемая грунтовка	Активный компонент
Полипропилен (PP)	Травящий праймер	Хлорсодержащие полимеры
Полиэтилен (PE)	Окислительный состав	Персульфаты/хроматы
АБС-пластик	Универсальный адгезив	Цианоакрилаты

Критические ошибки при грунтовании: нанесение толстым слоем (вызывает отслаивание), смешивание несовместимых химических составов, пропуск этапа активации поверхности пламенем или коронным разрядом для трудносцепляемых пластиков. Контроль качества проводят тестом на отслаивание: после полной полимеризации клея грунтованный участок не должен отделяться от основы.

Малярный скотч при работе с клеями и эпоксидками

Малярный скотч служит барьером для излишков клеевых составов и эпоксидных смол при ремонте пластика. Его временная фиксация на прилегающих к шву поверхностях предотвращает растекание клея, загрязнение деталей и образование неопрятных наплывов. Это особенно важно для эпоксидных композиций, отличающихся высокой текучестью до полимеризации.

Перед нанесением клеящего состава скотч наклеивают параллельно линии соединения с отступом 1-2 мм. После заполнения шва эпоксидкой или клеем излишки, выступившие за границы ремонта, контактируют только с лентой. После отверждения материала скотч аккуратно удаляют вместе с избытком смеси, оставляя чистую поверхность без механической обработки.

Ключевые функции и правила применения

• Защита поверхности: Предотвращает прилипание брызг и капель к неповрежденным участкам пластика.
• Формирование границ: Создает четкую линию для нанесения состава, обеспечивая аккуратность шва.
• Временное крепление: Фиксирует мелкие фрагменты пластика до схватывания клея.

1. Обезжирьте зону ремонта и прилегающие участки.
2. Наклейте скотч с двух сторон от будущего шва, избегая перекрытия стыка.
3. Нанесите клей/эпоксидку, заполняя соединение с небольшим избытком.
4. После полного отверждения (согласно инструкции к составу) резко удалите ленту под углом 45°.

Тип скотча	Особенности	Применимость
Бумажный	Недорогой, умеренная адгезия	Для быстрого ремонта без длительного контакта с эпоксидкой
Крепп	Гибкий, устойчив к растворителям	Для сложных поверхностей и длительных работ

Важно: Используйте скотч с минимальной адгезией, чтобы избежать повреждения пластика при снятии. Не допускайте контакта клея с кромкой ленты – это усложнит удаление излишков.

Правильная фиксация детали при ремонте склеиванием

Надёжная фиксация склеиваемых поверхностей – критически важный этап, напрямую влияющий на прочность и долговечность соединения. Неподвижность деталей обеспечивает равномерное распределение клеевого слоя, максимальный контакт склеиваемых зон и предотвращает смещение фрагментов до полной полимеризации состава.

Неправильная или недостаточная фиксация приводит к образованию воздушных пустот, неравномерной толщине шва, снижению адгезии и, как следствие, к преждевременному разрушению отремонтированного участка даже при незначительных нагрузках. Отсутствие стабильного прижима может полностью нивелировать эффективность даже самого качественного клея.

Ключевые принципы и методы фиксации

Для достижения оптимального результата необходимо соблюдать следующие правила:

• Подготовка поверхности: Обеспечьте чистоту, обезжиривание и необходимую шероховатость склеиваемых участков до нанесения клея и фиксации.
• Равномерный прижим: Давление должно распределяться по всей площади соединения равномерно. Используйте мягкие прокладки (резина, поролон) между деталью и зажимом для компенсации неровностей.
• Контроль усилия: Избегайте чрезмерного сдавливания, выдавливающего клей из шва. Прижим должен обеспечивать плотный контакт без деформации пластика.
• Стабильность: Фиксирующая система должна исключать любые вибрации, смещения или случайные сдвиги детали на протяжении всего времени отверждения.
• Время выдержки: Соблюдайте время фиксации, рекомендованное производителем клея. Не подвергайте соединение нагрузкам до полной полимеризации.

Распространённые способы фиксации в зависимости от конфигурации детали:

Тип детали/Шва	Рекомендуемые приспособления	Особенности применения
Плоские поверхности, накладки	Струбцины, пресс, грузы	Используйте ровные подкладки для равномерного давления. Контролируйте усилие затяжки струбцин.
Угловые соединения, трещины	Угловые струбцины, малярный скотч, стяжки	Скотч/стяжки применяются для временной фиксации перед основным прижимом или на мелких ремонтах.
Трубки, цилиндрические элементы	Хомуты, обмотка жгутом/шнуром	Обеспечьте равномерное прилегание по всей окружности. Избегайте перекосов.
Сложные криволинейные поверхности	Термостойкий монтажный скотч, моделировочная глина, кондукторы	Требует тщательного подбора точек прижима и материалов, не реагирующих с клеем.

При выборе метода и приспособлений учитывайте химическую совместимость материалов фиксаторов с пластиком и клеем. Резиновые прокладки, фторопласт, полиэтилен обычно безопасны. Агрессивные клеи могут повредить пенопласт или некоторые виды поролона. Всегда проверяйте стабильность фиксации через некоторое время после установки.

Временные рамки первичного и полного отверждения

Первичное отверждение (схватывание) обеспечивает достаточную прочность для удаления фиксирующих приспособлений или продолжения обработки. Для термопластов при сварке этот этап занимает секунды или минуты при охлаждении шва, тогда как двухкомпонентные клеи (эпоксидные, полиуретановые) требуют 10-60 минут при комнатной температуре. Цианоакрилаты (суперклей) схватываются за 5-60 секунд, но требуют осторожности при нагрузках.

Полное отверждение достигается при максимальной кристаллизации материала или завершении химических реакций в клее. Для сварных швов термопластов (полипропилен, АБС) это происходит за 2-24 часа, в зависимости от толщины шва. Химические клеи отвердевают от 24 часов до 7 суток: эпоксидные смолы – 24-72 ч, полиуретановые составы – 48-168 ч. Нагрев ускоряет процесс (например, +60°C сокращает время в 2-3 раза), но требует контроля во избежание деформаций.

Факторы влияния

• Тип материала: Полиэтилен отвердевает медленнее поликарбоната
• Толщина слоя: Клеевые швы > 2 мм продлевают полимеризацию
• Температура среды: +10°C увеличивает время вдвое против +25°C
• Влажность: Критична для полиуретанов (оптимум 40-60%)

Метод	Первичное отверждение	Полное отверждение
Термосварка	1-15 мин	2-24 ч
Эпоксидный клей	30-90 мин	24-72 ч
Цианоакрилат	5-60 сек	6-24 ч
Полиуретановый клей	45-180 мин	48-168 ч

Важно: Механические нагрузки допустимы только после полного отверждения. Ускорение процесса нагревом свыше +80°C для большинства пластиков вызывает деградацию полимеров. Для ответственных соединений рекомендован технологический перерыв +20% к указанному времени.

Шпаклёвка пластиком: подготовка к покраске

После восстановления целостности детали сваркой или склеиванием поверхность часто требует выравнивания дефектов ремонта и устранения мелких царапин. Шпаклёвка пластиком создаёт идеальную основу для последующего нанесения краски, маскируя неровности и обеспечивая адгезию.

Специализированные составы для пластика отличаются от металлических шпаклёвок повышенной эластичностью. Это критично, так как жёсткие материалы при вибрациях или температурном расширении пластиковой основы растрескаются и отслоятся.

Технология нанесения шпаклёвки на пластик

Процесс включает несколько обязательных этапов:

1. Очистка и обезжиривание: Поверхность тщательно промывается, высушивается и обрабатывается антисиликоном или спиртовым обезжиривателем.
2. Адгезионная подготовка: На отремонтированные зоны и область вокруг них наносится праймер (грунт) для пластика. Он создаёт липкий слой, улучшающий сцепление шпаклёвки с основой.
3. Замешивание состава: Шпаклёвка смешивается с отвердителем строго по инструкции производителя. Неправильные пропорции приведут к неполному отверждению или хрупкости слоя.
4. Нанесение: Состав распределяется шпателем тонкими слоями (1-3 мм) с лёгким нажимом. Каждый новый слой наносится после высыхания предыдущего.
5. Шлифовка: После полного отверждения (время указано на упаковке) поверхность обрабатывается абразивами:
   • Сначала влажная шкурка P180-P240 для грубого выравнивания.
   • Затем сухая P320-P400 для устранения рисок.
   • Финишная обработка P500-P600 перед грунтованием.

Ключевые требования к шпаклёвочным материалам:

Эластичность	Должна сохранять гибкость после отверждения
Адгезия к пластику	Обязательная совместимость с типом ремонтируемого пластика (PP, ABS, PE и т.д.)
Термостойкость	Устойчивость к нагреву при сушке и эксплуатации
Мелкозернистость	Минимальная пористость для облегчения шлифовки

Перед переходом к грунтованию необходимо удалить всю шлифовальную пыль и провести контроль гладкости поверхности. Качественно выполненная шпаклёвка полностью скрывает следы ремонта и обеспечивает профессиональный результат покраски.

Меры безопасности при расплавлении полимеров

Расплавление полимеров сопровождается выделением токсичных летучих соединений и риском термических ожогов. Несоблюдение правил может привести к острым отравлениям, поражениям дыхательных путей, химическим ожогам кожи и глаз, а также пожарам при превышении температурных режимов.

Обязательным условием является предварительное изучение технического паспорта материала: температуры плавления/разложения, состава выделяемых газов и их ПДК. Все операции выполняются только в специально подготовленных помещениях с контролем источников открытого огня.

Ключевые требования

• Вентиляция: Принудительная вытяжка с фильтрацией воздуха или работа в вытяжном шкафу
• СИЗ:
  • Термостойкие перчатки (кевлар/асбест)
  • Химические защитные очки с боковыми щитками
  • Респиратор класса FFP3 с угольным фильтром
  • Фартук из негорючего материала
• Оборудование:
  • Термометр/пирометр для постоянного контроля температуры
  • Огнетушитель класса ABC в зоне доступности
  • Диэлектрические коврики при работе с электронагревателями

Полимер	Опасные продукты распада	Критическая температура
ПВХ	Хлористый водород, диоксины	180°C
Полиуретан	Цианистый водород, изоцианаты	220°C
Полистирол	Стирол, бензол	270°C

Запрещается: Потребление пищи/воды в рабочей зоне, использование открытого пламени для аморфных полимеров (ПЭТ, ПК), повторное применение посуды из-под расплавов для бытовых целей. После завершения работ обязательна влажная уборка с нейтрализаторами.

При попадании расплава на кожу – немедленное охлаждение водой без механического удаления. При признаках отравления (головокружение, тошнота) – прекращение работы и доступ свежего воздуха.

Когда ремонт нецелесообразен: оценка повреждений

Определить нецелесообразность ремонта пластика можно по нескольким ключевым признакам. Во-первых, критичным является разрушение структуры материала: глубокие трещины, затрагивающие более 50% толщины изделия, множественные сколы или расслоение волокон в армированных пластиках. Такие дефекты существенно снижают несущую способность детали, а локальный нагрев или склеивание не восстановят исходную прочность из-за нарушения распределения нагрузок.

Во-вторых, важно учитывать степень деформации. При необратимых изменениях геометрии (например, усадка или коробление после длительного воздействия УФ-излучения) восстановление исходной формы технически невозможно. Аналогично, если пластик потерял эластичность и стал хрупким по всей поверхности, ремонт даст лишь временный эффект – материал продолжит крошиться вокруг зоны восстановления.

Критерии отказа от ремонта

• Химическая деградация: Разрушение полимерных цепей под действием агрессивных сред (растворители, кислоты, масла) или окисления. Проявляется липкостью поверхности, изменением цвета, выделением запаха.
• Площадь повреждения: Ремонт экономически неоправдан при разрушении свыше 30% площади функционально важных зон (крепления, шарниры, уплотнительные поверхности).
• Стоимость ресурсов: Если затраты на материалы и труд превышают 70% цены новой детали или требуют специализированного оборудования (например, вакуумные прессы для выравнивания).

Примеры практических ограничений:

Тип пластика	Неустранимые повреждения	Причина
Полипропилен (PP)	Разрывы в местах сварных швов	Невозможность повторной сварки из-за изменения молекулярной структуры
Полистирол (PS)	Сетчатые микротрещины	Распространение дефектов при нагреве или механическом воздействии
Поликарбонат (PC)	УФ-деградация поверхности	Потеря ударопрочности по всему объему детали

Важно: Даже при технической возможности восстановления следует оценить риски. Ремонт ответственных деталей (элементы безопасности, электроизоляторы) часто недопустим из-за непредсказуемого снижения эксплуатационных характеристик. В таких случаях замена – единственный безопасный вариант.

Список источников

Пластик требует специфических методов восстановления в зависимости от типа полимера и характера повреждения.

Ключевые аспекты включают температурные режимы, выбор клеевых составов и технологию сварки.

• ГОСТ 28959-2021 Пластмассы. Методы определения термостойкости
• Технология ремонта полимерных материалов - Иванов А.С., Изд. "Машиностроение", 2020
• Сварка термопластов (научный отчет НИИ Полимеров) - Петрова Е.В., 2022
• Руководство по адгезионной обработке поверхностей - Семенов К.Л., Изд. "Химия", 2019
• Современные клеи для промышленного ремонта - Журнал "Полимерные материалы", №4, 2021
• Деформационные свойства пластмасс при нагреве - Сборник трудов МГТУ им. Баумана, том 15
• Методы неразрушающего контроля сварных швов пластика - Рыжов Д.И., Изд. "Академия", 2018

Видео: Метод сварки пластика! Самый простой способ отремонтировать разбитое стекло как новое


• Масло Liqui Moly 5W30 - свойства и мнения покупателей

• Технические параметры МАЗ 6517

• Заряжаем гироскутер верно - главные правила
