Распорная втулка - функции и сферы применения

Статья обновлена: 18.08.2025

Распорная втулка – критически важный компонент в машиностроении и механических сборках, предназначенный для точного позиционирования деталей относительно друг друга. Ее основная функция – фиксация зазоров и предотвращение смещения элементов под нагрузкой, обеспечивая стабильность и долговечность конструкции.

Уникальная геометрия втулки позволяет компенсировать технологические допуски и распределять радиальные усилия, что делает ее незаменимой в узлах вращения, опорных системах и прецизионных механизмах. Применение распорных втулок охватывает авиастроение, автомобилестроение, промышленные станки и робототехнику, где надежность соединений напрямую влияет на безопасность и эффективность работы оборудования.

Конструктивные особенности распорных втулок

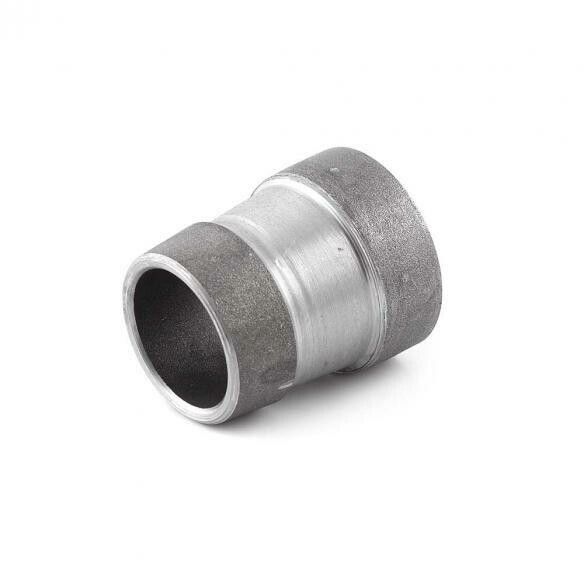

Распорные втулки выполняются в форме полого цилиндра с продольными разрезами, обеспечивающими радиальную упругость. Основной материал изготовления – высокопрочная сталь (реже алюминиевые сплавы или бронза), подвергаемая термообработке для достижения требуемой твердости поверхности. Толщина стенок варьируется в зависимости от нагрузки: от 1-2 мм в малогабаритных узлах до 10-15 мм в промышленных установках.

Конструкция включает зону контакта с валом (внутренняя поверхность) и посадочное место в корпусе (наружная поверхность), которые могут иметь гладкую, рифленую или коническую форму. Обязательный элемент – технологические фаски на торцах для облегчения монтажа. Для предотвращения проворота часто предусматриваются шпоночные пазы или стопорные винты.

Ключевые отличительные элементы

• Продольные разрезы – один или несколько, обеспечивающие сжатие/расширение при монтаже
• Конусность поверхностей (5-15°) для создания радиального усилия при осевой затяжке
• Буртики или фланцы на торцах для фиксации осевого положения
• Внутренние канавки под смазку в высоконагруженных моделях

Параметр	Тип А (стандартный)	Тип Б (усиленный)
Количество разрезов	Один сквозной	Два встречных
Соотношение длины к диаметру	1:1 – 2:1	3:1 – 5:1
Допустимое радиальное усилие	До 50 МПа	До 120 МПа

Критически важны точность изготовления (квалитет h7-H8) и шероховатость поверхностей (Ra 0.8-1.6 мкм). В прецизионных узлах применяются втулки с двойной конусностью, где наружная и внутренняя поверхности выполнены под разными углами для равномерного распределения напряжения.

Материалы изготовления: сталь, бронза, пластик

Распорные втулки производятся из трёх основных категорий материалов: сталь, бронза и инженерные пластики. Каждый материал обладает уникальными физико-механическими характеристиками, определяющими сферу его применения.

Выбор конкретного материала зависит от эксплуатационных требований: величины нагрузок, скорости вращения, температурного режима, наличия вибраций и агрессивных сред. Ключевыми критериями являются прочность, износостойкость, антифрикционные свойства и коррозионная устойчивость.

Сравнительные характеристики материалов

Материал	Ключевые свойства	Ограничения	Типичные применения
Сталь	Высокая прочность, износостойкость, термоупрочняемость	Склонность к коррозии, требует смазки	Тяжёлое машиностроение, прессовое оборудование, высоконагруженные узлы
Бронза	Антифрикционность, коррозионная стойкость, хорошая теплопроводность	Высокая стоимость, ограниченная ударная прочность	Морская техника, насосное оборудование, узлы с недостаточной смазкой
Пластик	Химстойкость, низкий коэффициент трения, демпфирование вибраций	Низкая термостойкость, ползучесть под нагрузкой	Пищевая промышленность, медицина, электроника, коррозионные среды

Комбинированные решения (например, стальная основа с бронзовым покрытием) позволяют использовать синергию материалов. Для ответственных узлов применяют легированные стали (40Х, ШХ15), оловянные бронзы (БрО10) и полимеры (PTFE, PEEK, полиамиды).

Принцип рабочего действия распорной втулки

Распорная втулка функционирует за счёт создания контролируемого радиального натяга между сопрягаемыми деталями. При монтаже её наружная поверхность плотно прижимается к отверстию одной детали (например, ступицы), а внутренняя – к валу или оси. Сила трения, возникающая на этих контактных поверхностях, надёжно фиксирует соединение, предотвращая осевое смещение и проворачивание.

Ключевой элемент работы – упругая деформация материала втулки. При затяжке крепёжных элементов (болтов или гаек) конические поверхности втулки сжимаются, заставляя её тело радиально расширяться и заполнять зазор между валом и корпусом. Это расширение создаёт равномерное давление по всей окружности, формируя жёсткое неразъёмное соединение без необходимости прессовой посадки или нагрева.

Основные этапы работы

1. Установка: Втулка помещается в посадочное отверстие корпуса, а вал вставляется в её внутреннее отверстие.
2. Затяжка: Крепёжные элементы (часто расположенные на торцах втулки) затягиваются с определённым моментом.
3. Деформация: Затяжка вызывает осевое сближение конусных частей втулки.
4. Расширение: Материал втулки упруго деформируется, радиально расширяясь наружу и сжимаясь внутрь.
5. Формирование натяга: Расширение создаёт мощный равномерный радиальный натяг между наружной поверхностью втулки и корпусом, а также между внутренней поверхностью втулки и валом.
6. Фиксация: Сила трения от натяга надёжно фиксирует все компоненты, передавая крутящий момент и воспринимая осевые нагрузки.

Характеристика процесса	Результат
Осевая затяжка крепежа	Радиальное расширение втулки
Упругая деформация втулки	Равномерный натяг по окружности
Сила трения на контактных поверхностях	Жёсткая фиксация вала в корпусе
Отсутствие пластической деформации	Возможность многократного монтажа/демонтажа

Такое соединение эффективно передаёт крутящие моменты, осевые усилия и изгибающие нагрузки. Демонтаж осуществляется обратным действием – ослаблением крепежа, что снимает радиальное давление и позволяет извлечь вал и втулку без повреждений.

Точное позиционирование деталей на валу

Распорные втулки обеспечивают точное осевое позиционирование компонентов на валу за счет создания строго определенного расстояния между ними или между деталью и упором (например, буртом вала или корпусом подшипника). Их длина является ключевым параметром, задающим этот интервал. Установка втулки между двумя деталями жестко фиксирует их взаимное расположение вдоль оси вращения, исключая нежелательные смещения.

Для достижения высокой точности позиционирования распорные втулки изготавливаются с узкими допусками на наружный и внутренний диаметры, а также, что особенно важно, на длину. Часто их торцовые поверхности подвергаются точной шлифовке для обеспечения перпендикулярности оси вала. Это позволяет минимизировать радиальное и угловое биение устанавливаемых на них деталей, таких как шестерни, подшипники качения, шкивы или муфты.

Ключевые аспекты точного позиционирования

Использование распорных втулок для точного позиционирования дает несколько важных преимуществ:

• Контроль осевых зазоров: Гарантирует правильный предварительный натяг или рабочий зазор в подшипниковых узлах.
• Фиксация расстояний: Четко задает дистанцию между шестернями в передаче, шкивами или другими взаимодействующими элементами.
• Выравнивание: Способствует соосности и параллельности устанавливаемых компонентов относительно вала.
• Предотвращение проворота: Часто оснащаются шпоночным пазом или шлицем, фиксируя деталь не только осево, но и от проворачивания относительно вала.
• Снижение требований к точности вала: Позволяет компенсировать небольшие погрешности в размерах посадочных мест на валу за счет собственной высокой точности изготовления.

Фиксация подшипников качения в корпусе

Распорная втулка обеспечивает надежную радиальную и осевую фиксацию подшипника в корпусной конструкции. Она устанавливается между внутренним кольцом подшипника и посадочной поверхностью вала, создавая прецизионную посадку за счет конусного сопряжения. При затяжке стопорной гайки или фланца втулка деформируется радиально, плотно обжимая вал и исключая проворачивание или смещение узла.

Ключевая функция втулки – компенсация зазоров и технологических допусков между валом и внутренним кольцом подшипника. Это позволяет использовать гладкие (нешлицевые и нешлифованные) валы, упрощая производство и обслуживание. Конструкция гарантирует равномерное распределение нагрузки по всей длине сопряжения, предотвращая перекосы и локальные перегрузки.

Особенности применения распорных втулок

• Быстрый монтаж/демонтаж: установка и замена подшипника выполняется без прессового оборудования.
• Адаптивность: подходит для валов с широким диапазоном диаметров (класс точности h9/h10).
• Универсальность: применяется в узлах с высокой вибрацией (дробилки, вентиляторы) или переменными нагрузками (конвейеры).

Тип фиксации	Роль втулки
Осевая	Фиксирует подшипник на валу через стопорный элемент (гайка, кольцо)
Радиальная	Исключает проворачивание за счет силы трения на конусной поверхности

При монтаже критично соблюдать усилие затяжки: недостаток вызывает люфт, избыток – деформацию колец подшипника. Для защиты от самооткручивания обязательна установка стопорных шайб или контргаек.

Предотвращение осевого смещения валов

Распорная втулка устанавливается между внутренними кольцами подшипников качения, образуя жесткую опорную систему. Она воспринимает осевые нагрузки, направленные вдоль вала, и передает их через корпус узла. Фиксированная длина втулки гарантирует постоянное расстояние между подшипниками, исключая их сближение или расхождение при эксплуатационных нагрузках.

Точность изготовления посадочных поверхностей втулки обеспечивает плотный контакт с кольцами подшипников, создавая единую кинематическую цепь. Это предотвращает микросмещения компонентов при вибрациях, ударах или температурном расширении. Результатом становится стабильное положение вала относительно опор без необходимости дополнительных стопорных элементов.

Ключевые функции распорной втулки

• Жесткое позиционирование: Фиксация подшипников на заданном расстоянии по оси вала
• Равномерное распределение нагрузки: Передача осевых усилий на оба подшипника одновременно
• Компенсация температурных деформаций: Сохранение геометрии узла при нагреве/охлаждении

Проблема без втулки	Решение с втулкой
Смещение подшипников при осевых нагрузках	Передача усилий через жесткий корпус втулки
Перекос вала из-за неравномерного зазора	Точное центрирование опор относительно оси вращения
Преждевременный износ подшипников	Снижение паразитных перемещений колец

Применение актуально в редукторах, шпинделях станков, роторах электродвигателей и насосах, где даже минимальное осевое биение вызывает дисбаланс, шум или разрушение узлов. Критически важно соблюдать точность монтажа: торцы втулки должны прилегать к подшипникам по всей площади, а затяжка гайки вала – контролироваться динамометрическим ключом.

Компенсация производственных допусков при сборке

Распорные втулки играют ключевую роль в устранении зазоров и неточностей, неизбежно возникающих при изготовлении деталей. Производственные допуски на размеры, форму или позиционирование элементов конструкции приводят к несоосности отверстий, перекосам или люфтам при соединении компонентов. Установка втулки в предварительно обработанное отверстие позволяет физически заполнить пространство между сопрягаемыми деталями.

При монтаже втулка деформируется радиально под действием запрессовочного усилия или затяжки крепежа, плотно заполняя промежутки. Такое распределенное упругое расширение компенсирует микропогрешности поверхностей, обеспечивая точное позиционирование узлов относительно друг друга. Это исключает перекосы и снижает вибрации в работающих механизмах.

Технические преимущества компенсации

• Повышение соосности: Обеспечивает точное совмещение осей отверстий в многослойных конструкциях (например, корпусных элементах).
• Снижение концентрации напряжений: Равномерно распределяет нагрузку от крепежа по стенкам отверстия, предотвращая локальные деформации.
• Стабильность соединения: Устраняет микроперемещения деталей при динамических нагрузках или вибрации.

Проблема без втулки	Эффект компенсации втулкой
Зазор между деталями	Плотное заполнение пространства за счёт радиального расширения
Перекос крепежного элемента	Корректировка угла установки болта/шпильки
Неравномерная нагрузка на резьбу	Равномерное распределение усилий по поверхности отверстия

Критичный эффект достигается в высокоточных узлах: при сборке подшипниковых опор, зубчатых передач или пресс-форм, где даже минимальное смещение деталей вызывает ускоренный износ или потерю функциональности. Втулка выступает адаптивным элементом, нивелирующим технологические погрешности без дорогостоящей подгонки размеров.

Уменьшение вибраций вращающихся узлов

Вибрации в механических системах возникают из-за дисбаланса, радиальных зазоров между компонентами или резонансных явлений при вращении. Распорные втулки компенсируют технологические допуски, создавая плотное сопряжение между подшипниками, шестернями или валом, что исключает микросмещения деталей при нагрузках.

Жёсткая фиксация элементов минимизирует паразитные колебания за счёт равномерного распределения нагрузок по всей длине сопряжения. Это предотвращает локальные деформации, снижает шум и ударные воздействия, которые провоцируют разрушение смазочного слоя и ускоренный износ поверхностей.

Механизмы подавления вибраций

Ключевые функции распорных втулок для виброгашения:

• Ликвидация осевого люфта – исключение продольных смещений вала при реверсах вращения
• Синхронизация подшипниковых опор – обеспечение соосности наружных и внутренних обойм
• Демпфирование крутильных колебаний – поглощение энергии торсионных вибраций за счёт упругой деформации материала

Параметр	Без распорной втулки	С распорной втулкой
Амплитуда вибраций	0.15–0.3 мм	0.02–0.05 мм
Ресурс подшипников	40–60% от номинала	95–110% от номинала
Уровень шума	75–85 дБ	60–65 дБ

Эффективность подтверждается в высокооборотных системах: шпиндели станков (до 20 000 об/мин), турбокомпрессоры, роторы генераторов. Применение втулок с канавками для смазки дополнительно снижает виброактивность за счёт оптимального распределения масляного клина.

Защита посадочных мест от износа и повреждений

Распорные втулки выполняют важнейшую функцию защиты поверхностей отверстий (посадочных мест) в корпусах, станинах, опорах и других конструктивных элементах машин и механизмов. Они устанавливаются в эти отверстия и служат непосредственным контактным элементом для вращающихся или перемещающихся валов, осей, шпилек и прочих деталей.

Принимая на себя все контактные нагрузки, трение, вибрации и ударные воздействия, втулка предотвращает прямой контакт вала с материалом корпуса. Это принципиально важно, так как материал корпуса (часто чугун или алюминиевый сплав) обычно менее износостоек, чем материал самой втулки (сталь, бронза, латунь, композиты) или вала. Таким образом, изнашивается именно заменяемая втулка, а не корпусная деталь.

Механизмы и области защиты

Основные защитные функции распорных втулок включают:

• Предотвращение абразивного износа: Защита от истирания поверхности отверстия частицами загрязнений или продуктами износа.
• Защита от задиров и смятия: Предотвращение образования задиров на поверхности отверстия при пуске, остановке или перегрузках, особенно при недостаточной смазке.
• Снижение фреттинг-коррозии: Минимизация микроповреждений на границе контакта вала и корпуса, вызванных малыми колебательными движениями.
• Сохрание геометрии отверстия: Предотвращение деформации (разбивания, овализации) посадочного места под валом.
• Защита от коррозии: Изолирование материала корпуса от прямого контакта с валом и агрессивной средой (при использовании коррозионностойких втулок).

Области применения, где защита посадочных мест критически важна:

• Тяжелое машиностроение: Опорные узлы экскаваторов, бульдозеров, дробилок, прессов.
• Транспорт: Шарниры подвески, рулевые механизмы, опоры карданных валов.
• Сельхозтехника: Шарниры навесных систем, опоры рабочих органов.
• Промышленные роботы и линии: Шарниры манипуляторов, опоры конвейеров.
• Судостроение: Опоры рулевых валов, дейдвудные устройства.
• Общее машиностроение: Любые узлы трения "вал-отверстие", где корпусная деталь дорога, сложна в ремонте или изготовлена из менее износостойкого материала.

Тип повреждения корпуса	Как защищает втулка
Разбивание/овализация отверстия	Втулка воспринимает радиальные нагрузки, сохраняя геометрию основного отверстия.
Задиры на поверхности	Изнашивается материал втулки, а не корпуса; часто используется более износостойкий или антифрикционный сплав.
Абразивный износ	Втулка принимает на себя истирающее действие загрязнений.
Фреттинг-коррозия	Втулка снижает микросмещения и/или изготавливается из материалов, стойких к этому виду повреждений.
Коррозия в зоне контакта	Втулка из коррозионностойкого материала изолирует основной материал корпуса.

Конусные распорные втулки: особенности конструкции

Конусные распорные втулки состоят из двух основных компонентов: наружной втулки с коническим отверстием и внутреннего конусного штифта. Наружная поверхность втулки имеет продольные прорези, обеспечивающие радиальную упругость конструкции. При затягивании крепежного элемента штифт втягивается в коническое отверстие, создавая равномерное радиальное расширение.

Геометрия конуса (стандартный угол 1:50) гарантирует самоблокировку соединения под нагрузкой. Материалом изготовления служат высокопрочные стали (например, C45, 42CrMo4), подвергнутые термообработке для достижения оптимального сочетания твердости и вязкости. Точность обработки контактных поверхностей (чистота Ra 1.6-3.2 мкм) обеспечивает стабильность усилия распора.

Ключевые конструктивные особенности

• Самоблокирующийся конус – угол наклона исключает самопроизвольное ослабление при вибрациях
• Продольные пазы – компенсируют допуски вала/отверстия за счет упругой деформации
• Фланцевое исполнение – интегрированный бурт для точной осевой фиксации деталей
• Смазочные канавки – микропаз на конусе для равномерного распределения контактного давления
• Метрическая резьба – стандартизированные размеры под распространенные крепежные элементы

Отличием от цилиндрических втулок является отсутствие необходимости в прессовых посадках – соединение формируется исключительно за счет силы трения при деформации. Радиальное усилие распора рассчитывается исходя из угла конуса и момента затяжки, достигая значений до 450 МПа для стандартных исполнений.

Параметр	Конусная втулка	Цилиндрическая втулка
Принцип фиксации	Радиальное расширение конусной пары	Пластическая деформация при запрессовке
Демонтаж	Без повреждения посадочных поверхностей	С риском повреждения вала/отверстия
Допуски посадочных мест	IT8-IT10	IT6-IT7

Прямые цилиндрические распорные втулки

Прямые цилиндрические распорные втулки представляют собой наиболее простую и распространенную разновидность распорных элементов. Их основное назначение – обеспечение строго заданного осевого расстояния между двумя или более компонентами, монтируемыми на общем валу или оси. Эти втулки физически занимают пространство между деталями (например, подшипниками качения, шестернями, шкивами), фиксируя их взаимное положение вдоль оси вращения или перемещения.

Конструктивно такие втулки являются простыми полыми цилиндрами с наружной и внутренней цилиндрическими поверхностями. Ключевыми параметрами являются наружный диаметр (должен соответствовать посадочному отверстию монтируемых деталей), внутренний диаметр (должен соответствовать диаметру вала с необходимым зазором или посадкой) и длина, которая непосредственно определяет величину создаваемого осевого зазора или натяга. Изготавливаются они преимущественно из стали (углеродистой, легированной, нержавеющей), реже из алюминиевых сплавов или полимеров, и могут быть как цельными, так и разрезными.

Особенности конструкции и применения

Прямые цилиндрические втулки, несмотря на простоту, играют критически важную роль в обеспечении точности сборки и долговечности узлов:

Тип исполнения	Особенности	Основные сферы применения
Цельные (неразрезные)	Обеспечивают максимальную жесткость и точность позиционирования. Требуют точной подгонки по длине.	Высокоточные узлы, ответственные соединения с высокими нагрузками, где не требуется частая разборка.
Разрезные (с продольным пазом)	Обладают некоторой упругостью, легче монтируются и демонтируются. Могут компенсировать небольшие отклонения длины.	Узлы, требующие периодической сборки/разборки, установка на валы с допусками, где нужна некоторая компенсация.

Основные преимущества прямых цилиндрических распорных втулок:

• Простота конструкции и изготовления, что обуславливает их низкую стоимость.
• Высокая точность установки осевого положения деталей.
• Эффективное распределение осевых нагрузок по поверхности вала и посадочных отверстий деталей.
• Предотвращение смятия торцов деталей при затяжке крепежа.
• Упрощение сборки и обеспечение ее повторяемости.
• Возможность компенсации небольших производственных допусков на длину вала или корпуса.
• Ремонтопригодность узла (особенно с разрезными втулками).

Области использования прямых цилиндрических распорных втулок чрезвычайно широки и охватывают практически все отрасли машиностроения и приборостроения:

1. Подшипниковые узлы: Фиксация положения внутренних колец подшипников качения на валу; создание зазоров между подшипниками в одном узле.
2. Редукторы и коробки передач: Установка шестерен, звездочек, синхронизаторов на валах с точным осевым позиционированием.
3. Электродвигатели и генераторы: Фиксация роторных компонентов, вентиляторов, шкивов.
4. Насосы и компрессоры: Позиционирование рабочих колес, шестерен, кулачков.
5. Транспортное машиностроение: В узлах трансмиссии, ходовой части, рулевого управления автомобилей, спецтехники.
6. Металлообрабатывающие станки: В шпиндельных узлах, подающих механизмах, редукторах.
7. Конвейерное оборудование: Установка звездочек, барабанов на приводных валах.
8. Бытовая техника и инструмент: В электродрелях, стиральных машинах, пылесосах и т.д.

Втулки с наружной и внутренней резьбой

Втулки с наружной резьбой представляют собой цилиндрические детали, имеющие винтовую нарезку на внешней поверхности. Они предназначены для ввинчивания в отверстия с соответствующей внутренней резьбой или сквозные отверстия в соединяемых элементах. Основная функция таких втулок – создание прочной резьбовой точки в материалах, где прямое нарезание резьбы невозможно или ненадежно (например, в тонких листах, мягких металлах, пластике).

Втулки с внутренней резьбой отличаются наличием резьбового канала внутри цилиндрического корпуса. Наружная поверхность может быть гладкой, рифленой или иметь насечку для надежной фиксации в базовом отверстии. Их ключевое назначение – формирование долговечного резьбового гнезда, способного выдерживать многократное свинчивание/развинчивание крепежных элементов без разрушения основного материала конструкции.

Области применения резьбовых втулок

Универсальность конструкций позволяет использовать их в различных отраслях:

• Машиностроение: Монтаж кожухов, панелей, кронштейнов на станках и агрегатах.
• Авиация и космонавтика: Облегченное крепление обшивки и внутренних систем.
• Электроника: Фиксация плат, разъемов, экранирующих элементов в корпусах приборов.
• Мебельная промышленность: Сборка корпусной и мягкой мебели, особенно для скрытых и разборных соединений.
• Строительство и металлоконструкции: Усиление точек крепления в бетоне (анкерные втулки), сэндвич-панелях, профилях.

Критически важные параметры выбора включают:

1. Соответствие резьбы стандарту (метрическая, дюймовая, трубная).
2. Материал втулки (сталь, латунь, нержавейка, пластик) и его совместимость с базовым материалом.
3. Способ установки (запрессовка, вкручивание, клеевой монтаж).
4. Требуемую нагрузочную способность и стойкость к вибрациям.

Тип втулки	Ключевое преимущество	Типичный пример
С наружной резьбой	Создание резьбы в тонкостенных материалах	Резьбовые вставки для листового металла
С внутренней резьбой	Восстановление изношенной резьбы, усиление соединения	Футорки для чугунных корпусов, мебельные эксцентриковые втулки

Грамотный подбор резьбовых втулок по типу и характеристикам существенно повышает надежность и ремонтопригодность соединений, снижает риск срыва резьбы и деформации деталей при эксплуатационных нагрузках.

Фланцевые распорные втулки для жесткой фиксации

Фланцевые распорные втулки применяются для точного позиционирования и радиальной фиксации деталей на валах, шпинделях или осях. Их конструкция включает фланец с отверстиями под крепеж, что позволяет жестко зафиксировать втулку на базовой поверхности через болты или винты. При затяжке крепежных элементов радиально деформируемая часть втулки равномерно расширяется, создавая прочное соединение без люфтов и смещений.

Ключевое преимущество таких втулок – исключение проворота и осевого сдвига деталей при высоких нагрузках. Фланец обеспечивает дополнительную точку крепления, распределяя крутящий момент и вибрации, что критично для ответственных узлов. Монтаж осуществляется без прессового оборудования: достаточно вставить втулку в посадочное отверстие и затянуть крепеж в строго определенной последовательности для равномерного обжатия.

Области применения

• Промышленные редукторы: фиксация шестерен и подшипников на валах.
• Станкостроение: крепление шкивов, приводных муфт и роторов.
• Робототехника: соединение элементов кинематических цепей с точным позиционированием.

Материалы изготовления	Сталь (легированная, нержавеющая), бронза, алюминиевые сплавы
Типоразмеры	Диаметры от 5 мм до 600 мм, с 2-8 крепежными отверстиями
Особенности	Самоторможение, стойкость к вибрациям, многократный монтаж/демонтаж

Разрезные и неразрезные модели втулок

Разрезные втулки имеют продольный разрез по всей длине, что обеспечивает радиальную упругость. Эта конструкция позволяет компенсировать небольшие отклонения размеров вала и отверстия, а также упрощает монтаж/демонтаж без необходимости осевого смещения сопрягаемых деталей. За счет сжатия при затяжке крепежа они создают равномерное давление на посадочные поверхности.

Неразрезные (цельные) втулки выполняются без разрезов, обеспечивая максимальную жесткость и точность позиционирования. Они требуют строгого соблюдения допусков при изготовлении вала и отверстия, так как не компенсируют перекосы. Монтаж таких втулок часто требует прессовой посадки или термических методов, что усложняет обслуживание.

Ключевые отличия и применение

Критерий	Разрезные втулки	Неразрезные втулки
Конструкция	Продольный разрез по корпусу	Монолитный корпус без разрезов
Монтаж	Затяжка крепежом (болты, гайки)	Посадка с натягом (пресс, нагрев/охлаждение)
Преимущества	Компенсация биения и перекосов Быстрая установка/замена	Высокая радиальная жесткость Точное центрирование
Типовое применение	Соединения с частой разборкой (ремонтные муфты) Узлы с переменными нагрузками (конвейерные ролики)	Высокоточные шпиндели станков Опоры ответственных валов (турбины, редукторы)

Важно: Выбор модели зависит от требований к точности, нагрузкам и условиям эксплуатации. Разрезные втулки незаменимы при вибрациях и температурных деформациях, тогда как неразрезные обеспечивают максимальную стабильность в высокоскоростных прецизионных узлах.

Системы фиксации: стопорные кольца, штифты

Стопорные кольца относятся к разъёмным элементам фиксации, устанавливаемым в канавки валов или отверстий. Их ключевая функция – осевое удержание подшипников, шестерён или втулок при циклических нагрузках и вибрациях. Конструктивно делятся на внешние (для фиксации в корпусах) и внутренние (для валов), изготавливаются из пружинной стали для обеспечения упругости.

Штифты обеспечивают жёсткое взаимное позиционирование деталей и передачу сдвигающих нагрузок. Цилиндрические штифты требуют точного совпадения отверстий, а конические (конусность 1:50) компенсируют неточности за счёт самозаклинивания. Шплинты применяются для стопорения гаек в низконагруженных соединениях, а срезные штифты выступают предохранительными элементами, разрушающимися при перегрузках.

Критерии выбора фиксаторов

Основные параметры подбора:

• Направление нагрузки: осевая (кольца), радиальная/сдвигающая (штифты)
• Требования к демонтажу: частый разбор (разжимные кольца), неразъёмные соединения (глухие штифты)
• Точность позиционирования: ±0.01 мм (прецизионные штифты)

Тип фиксатора	Макс. нагрузка	Темп. диапазон	Пример применения
Стопорное кольцо DIN 471	до 1200 Н	-30°C...+120°C	Фиксация подшипника в редукторе
Конический штифт ГОСТ 3129	до 2500 Н	-50°C...+300°C	Соединение фланцев насосов

Важно: При монтаже колец запрещается превышать радиальный зазор в пазе более 0.1 мм. Штифты требуют контроля натяга – для конических версий усилие запрессовки не должно превышать 0.8% предела прочности материала.

Расчет требуемого натяга для распорной втулки

Расчет натяга основан на обеспечении надежной передачи крутящего момента между втулкой и сопрягаемыми деталями без проскальзывания. Ключевым параметром является минимальный натяг, предотвращающий относительное смещение под действием эксплуатационных нагрузок. При этом учитываются предельные напряжения в материалах, исключающие пластическую деформацию или разрушение соединения.

Величина натяга определяется по формуле: \( N = \frac{T \cdot K}{\mu \cdot d \cdot l \cdot p} \), где \( T \) – крутящий момент, \( \mu \) – коэффициент трения, \( d \) и \( l \) – диаметр и длина посадочной поверхности, \( p \) – удельное давление, \( K \) – коэффициент запаса. Дополнительно анализируются температурные расширения деталей и циклические нагрузки.

Факторы, влияющие на точность расчета

• Механические свойства материалов: Предел текучести втулки и вала/отверстия.
• Геометрия соединения: Соотношение диаметров, длина контакта, шероховатость поверхностей.
• Условия эксплуатации: Температурный диапазон, вибрации, знакопеременные нагрузки.

Параметр	Влияние на натяг	Примечания
Крутящий момент (T)	Прямая пропорциональность	Основная нагрузка для передач
Коэффициент трения (μ)	Обратная пропорциональность	Зависит от смазки и обработки поверхностей
Диаметр соединения (d)	Обратная пропорциональность	Учитывается в степенной зависимости

При сборке прессовой посадкой вводится поправка на срезание микронеровностей: \( N_{\text{эксп}} = N_{\text{расч}} + 1.2(Ra_1 + Ra_2) \), где \( Ra \) – шероховатость поверхностей. Для высокоточных узлов выполняют температурную компенсацию: \( \Delta N = d \cdot (\alpha_2 \cdot \Delta t_2 - \alpha_1 \cdot \Delta t_1) \), учитывающую разницу ТКР материалов (\(\alpha\)) и температур (\(\Delta t\)).

1. Определение рабочих нагрузок и условий эксплуатации.
2. Расчет минимального натяга по критерию прочности соединения.
3. Проверка максимального натяга по допустимым напряжениям в деталях.
4. Корректировка результатов с учетом технологических факторов.

Подбор диаметра по стандартным типоразмерам валов

Внутренний диаметр распорной втулки должен строго соответствовать стандартным размерам вала, на который она устанавливается. Основой для выбора служат унифицированные ряды диаметров, регламентированные ГОСТ 6636-69 "Нормальные линейные размеры" или международными стандартами ISO 3/ISO 17. Использование стандартных значений исключает необходимость индивидуальной подгонки и упрощает замену компонентов.

Несоответствие диаметра втулки типоразмеру вала приводит к критическим проблемам: завышенный зазор вызывает биение и вибрации, а заниженный размер создает недопустимые напряжения при запрессовке. Точное соблюдение нормативов гарантирует равномерное распределение нагрузки и правильное позиционирование деталей в узле.

Практические аспекты выбора

Ключевые этапы подбора диаметра:

• Определение номинала вала по чертежу или замерам штангенциркулем
• Сверка с рядами предпочтительных чисел:
  • Ra5 (основные значения)
  • Ra10 (наиболее распространенный)
  • Ra20/Ra40 (для нестандартных решений)
• Учет класса точности (допусков) согласно ГОСТ 3325

Стандартный ряд	Примеры диаметров валов (мм)
Ra10	10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
Ra20	14, 18, 22, 28, 36, 45, 56, 71, 90

Для ответственных соединений применяют посадки с натягом (H7/s6, H7/u6), обеспечивающие неподвижную фиксацию. Втулки для регулируемых узлов подбирают с минимальным зазором (H7/g6) для возможности осевого смещения. Всегда учитывайте температурное расширение материалов при работе в изменчивых условиях.

Определение рабочей длины втулки

Рабочая длина распорной втулки – это осевое расстояние между её опорными торцами, которое непосредственно воспринимает сжимающие нагрузки в узле. Данный параметр строго соответствует толщине пакета деталей (например, подшипников, шестерён или фланцев), зажимаемых втулкой при монтаже.

Точное определение рабочей длины критично для корректного функционирования соединения: слишком короткая втулка не обеспечит необходимого натяга, а избыточная длина вызовет деформацию компонентов или поломку крепежа. При расчёте учитывается сжатие уплотнений, температурное расширение материалов и допустимые допуски сборки.

Ключевые аспекты определения длины

При проектировании учитывают следующие факторы:

• Геометрия узла – замеряется расстояние между контактными поверхностями смежных деталей после их финального позиционирования.
• Сила предварительного натяга – длина должна обеспечивать расчётное сжатие без пластической деформации втулки.
• Температурные условия – компенсация различий в коэффициентах расширения материалов втулки и корпуса.

Ошибка в длине	Последствие
Меньше требуемой	Ослабление натяга, вибрация, смещение деталей
Больше требуемой	Перенапряжение узла, разрушение резьбы, деформация вала

Этапы точного замера:

1. Сборка пакета деталей без втулки с контролем позиционирования.
2. Измерение осевого зазора микрометром или прецизионными щупами.
3. Корректировка длины с учётом сжимаемости уплотнений (по техдокументации).

Для нестандартных применений используют регулируемые втулки с разрезной конструкцией или наборные шайбы, позволяющие компенсировать отклонения в пределах ±0.5 мм.

Нагрузочная способность стальных распорных втулок

Нагрузочная способность стальной распорной втулки является ее ключевой эксплуатационной характеристикой, определяющей максимальные усилия, которые она может воспринимать и передавать в соединении без остаточных деформаций или разрушения. Она напрямую влияет на надежность, долговечность и безопасность всего узла, где применяется втулка.

Основная функция втулки – создание жесткого, неразъемного соединения между валом и ступицей (или другим монтируемым элементом) за счет упругой деформации при запрессовке. Поэтому ее способность воспринимать нагрузки определяется двумя главными аспектами: сопротивлением радиальным силам, стремящимся сдвинуть элементы относительно друг друга (крутящий момент, осевое усилие), и усилием, создаваемым самой запрессовкой.

Факторы, влияющие на нагрузочную способность

Величина допустимой нагрузки для стальной распорной втулки зависит от ряда взаимосвязанных факторов:

• Материал и его свойства: Марка стали (часто высокоуглеродистые или легированные, например, C45, C60, 42CrMo4) и ее механические характеристики: предел текучести (Re), предел прочности (Rm), твердость (HRC). Чем выше эти показатели, тем выше нагрузочная способность.
• Термическая и химико-термическая обработка: Закалка и отпуск для достижения требуемой прочности и вязкости, цементация или нитроцементация для повышения поверхностной твердости и износостойкости зоны контакта.
• Геометрические параметры:
  • Диаметр и длина конической (рабочей) части втулки.
  • Угол конусности.
  • Толщина стенки втулки в рабочей зоне.
  Увеличение диаметра и длины конической части обычно повышает нагрузочную способность.
• Усилие запрессовки: Создаваемое при монтаже радиальное давление на посадочные поверхности вала и ступицы является основой для передачи крутящего момента и осевых сил. Недостаточное усилие запрессовки резко снижает нагрузочную способность соединения.
• Качество поверхности: Чистота обработки и отсутствие дефектов на конической поверхности втулки и посадочных местах вала/ступицы обеспечивают равномерное распределение контактного давления.
• Коэффициент трения: Между материалами втулки, вала и ступицы. Влияет на передачу усилий за счет трения.

Расчет и определение нагрузочной способности

Нагрузочная способность (прежде всего, передаваемый крутящий момент M_t и осевое усилие F_ax) не является постоянной величиной для конкретного типоразмера втулки. Она рассчитывается производителем для конкретных условий монтажа:

1. Посадочные диаметры: Фактические диаметры вала (d₁) и отверстия ступицы (d₂), на которые монтируется втулка. Чем больше разница d₂ - d₁ (при условии, что она соответствует номиналу для данного типоразмера втулки), тем выше создаваемое радиальное давление и, следовательно, нагрузочная способность.
2. Коэффициент трения (μ): Принимается на основе данных по контактирующим материалам и наличию смазки.

Производители предоставляют детальные таблицы и номограммы в технических каталогах, где для каждого типоразмера втулки и диапазона посадочных диаметров указаны расчетные значения:

• Максимальный передаваемый крутящий момент (M_{t max}).
• Максимальное осевое усилие (F_{ax max}).
• Требуемое усилие затяжки (осевое усилие при монтаже).
• Допустимое радиальное усилие (для некоторых типов втулок/нагрузок).

Параметр	Обозначение	Единица измерения	Зависимость
Передаваемый крутящий момент	Mt	Нм	~ d2 * L * p * μ
Передаваемое осевое усилие	Fax	кН	~ d * L * p * μ
Радиальное давление	p	Н/мм²	Зависит от геометрии втулки, усилия запрессовки, модуля упругости
Диаметр соединения	d	мм
Длина конуса	L	мм
Коэффициент трения	μ	-

Важно: Превышение расчетных нагрузок ведет к проскальзыванию (относительному сдвигу) между валом и ступицей, остаточной деформации или разрушению втулки или посадочных поверхностей. Обязательно используйте актуальные данные и методики расчета, предоставляемые производителем конкретной распорной втулки.

Коррозионностойкие исполнения для агрессивных сред

В условиях воздействия агрессивных сред, таких как химические реагенты, морская вода, высокотемпературные пары или кислоты, стандартные материалы распорных втулок быстро подвергаются коррозии. Это приводит к потере точности позиционирования, снижению удерживающего усилия, заклиниванию или разрушению втулки и, как следствие, к отказу всего узла.

Для обеспечения надежной и долговечной работы в подобных условиях разработаны специальные коррозионностойкие исполнения распорных втулок. Они изготавливаются из материалов, обладающих повышенной стойкостью к конкретным типам химического и электрохимического воздействия.

Ключевые решения и материалы

Основные подходы к созданию коррозионностойких распорных втулок включают:

• Применение нержавеющих сталей:
  • Аустенитные стали (AISI 304, 316, 316L): Наиболее распространенный выбор для широкого спектра сред благодаря отличной общей коррозионной стойкости и хорошей обрабатываемости. Сталь 316/L с добавкой молибдена особенно эффективна против питтинговой коррозии в хлоридсодержащих средах (например, морская вода).
  • Дуплексные стали (1.4462, SAF 2205): Объединяют высокую прочность с улучшенной стойкостью к коррозионному растрескиванию под напряжением (КРН) и питтингу по сравнению с аустенитными сталями, особенно в средах, содержащих хлориды.
• Использование никелевых сплавов:
  • Сплавы на основе никеля (Hastelloy C-276, Inconel 625, Monel 400): Применяются в наиболее экстремальных условиях (сильные окислители, горячие концентрированные кислоты, щелочи). Обладают выдающейся стойкостью к общей, межкристаллитной коррозии, питтингу и КРН.
• Нанесение защитных покрытий:
  • Пассивация: Обязательная финишная обработка для нержавеющих сталей, усиливающая естественный пассивный слой и удаляющая свободное железо с поверхности.
  • Гальванические покрытия: Нанесение тонких слоев цинка, никеля, хрома или кадмия может повысить стойкость к атмосферной коррозии, но требует осторожности из-за риска возникновения гальванической коррозии и ограниченной стойкости в сильных кислотах/щелочах.
  • Полимерные покрытия (PTFE, FEP, PFA): Создают инертный барьер, обеспечивая стойкость к широкому спектру химикатов и низкое трение.
• Особенности конструкции: Уменьшение зазоров и карманов, где может скапливаться агрессивная среда, а также обеспечение хорошего дренажа узла способствуют повышению коррозионной стойкости системы в целом.

Области применения коррозионностойких распорных втулок:

• Химическая и нефтехимическая промышленность (реакторы, насосы, трубопроводная арматура).
• Морское оборудование и судостроение (палубы, двигательные установки, опреснительные установки).
• Пищевая и фармацевтическая промышленность (гигиенические требования + стерилизующие среды).
• Энергетика (ТЭЦ, АЭС - конденсат, химводоочистка).
• Целлюлозно-бумажная промышленность (агрессивные технологические растворы).
• Очистные сооружения (сточные воды, реагенты).

Выбор конкретного материала является критическим и должен основываться на детальном анализе рабочей среды (тип и концентрация агентов, температура, pH, наличие окислителей/восстановителей, механические нагрузки) с учетом возможных рисков питтинга, щелевой коррозии и КРН. Часто требуется консультация со специалистами по материалам или поставщиками.

Среда	Рекомендуемые материалы	Примечания
Атмосфера, влажный воздух	AISI 304, AISI 316	316 предпочтительнее в прибрежных/промышленных зонах
Морская вода	AISI 316L, Дуплексные стали, Сплавы Ni-Cr-Mo	Высокий риск питтинга и щелевой коррозии
Разбавленные кислоты (серная, соляная)	AISI 316L, Hastelloy C-276	Концентрация и температура критичны
Концентрированные кислоты (серная, азотная)	Hastelloy C-276, Inconel 625	Стойкость сильно зависит от температуры и окислительности
Щелочи	AISI 304, AISI 316, Никелевые сплавы	Нержавеющие стали обычно устойчивы
Хлорсодержащие среды	Дуплексные стали, Сплавы Ni-Cr-Mo	Высокий риск КРН при наличии напряжений

Термообработанные втулки для повышенных нагрузок

Термообработка втулок кардинально повышает их эксплуатационные характеристики за счёт изменения внутренней структуры металла. Этот процесс включает нагрев до строго определённых температур с последующим контролируемым охлаждением, что позволяет достичь оптимального сочетания прочности, износостойкости и вязкости материала.

Для работы в условиях экстремальных нагрузок критически важна однородность механических свойств по всему объёму детали. Термообработка обеспечивает устранение внутренних напряжений и формирование мелкозернистой структуры, что предотвращает внезапное разрушение при ударных воздействиях и циклических нагрузках.

Ключевые преимущества термообработанных втулок

• Повышенная твёрдость поверхности (до 45-65 HRC) для сопротивления абразивному износу
• Увеличенный предел текучести для восприятия высоких статических и динамических нагрузок
• Сопротивление деформации при радиальных и осевых усилиях
• Улучшенная усталостная прочность при циклических нагрузках

Области применения

Отрасль	Примеры использования
Горное оборудование	Шаровые мельницы, дробилки, экскаваторы
Энергетика	Турбинные установки, гидрогенераторы
Тяжёлое машиностроение	Прессы, металлопрокатные станы
Транспорт	Ж/д тележки, карданные валы, подвески спецтехники

При выборе конкретного вида термообработки (закалка+отпуск, цементация, азотирование) учитываются не только нагрузки, но и условия эксплуатации: температурный режим, наличие агрессивных сред, характер трения. Для особо ответственных узлов применяется комбинация нескольких методов обработки.

Полимерные втулки для снижения шума и вибрации

Полимерные распорные втулки изготавливаются из композитных материалов на основе эластомеров, полиуретана или тефлона, обладающих выраженными демпфирующими свойствами. Их ключевая функция заключается в поглощении и рассеивании энергии колебаний, возникающей при работе механизмов, за счёт внутреннего трения в структуре полимера.

В отличие от металлических аналогов, полимерные втулки не передают вибрации через свою структуру, а гасят их. Это достигается благодаря низкому модулю упругости материала и вязкоупругим характеристикам, которые преобразуют механическую энергию колебаний в незначительное тепло, эффективно снижая резонансные явления.

Области применения и преимущества

• Автомобилестроение: Опоры двигателя, подвески, крепления выхлопных систем для подавления низкочастотных вибраций.
• Промышленное оборудование: Крепления вентиляторов, насосов, компрессоров для защиты фундаментов и смежных узлов.
• Бытовая техника: Стиральные машины, кондиционеры, где критично снижение шума при вращении барабанов или вентиляторов.
• Электроника: Виброизоляция корпусов серверов и чувствительных приборов.

Материал втулки	Эффективность демпфирования	Предельные температуры
Резина (NBR)	Высокая (до 35 дБ)	-40°C...+100°C
Полиуретан	Средняя (до 25 дБ)	-30°C...+80°C
Фторопласт	Низкая (до 15 дБ)	-70°C...+260°C

Коррозионная стойкость полимеров позволяет использовать втулки в агрессивных средах, а их эластичность компенсирует перекосы при монтаже. Однако ограничения включают снижение эффективности при экстремальных температурах и меньшую нагрузочную способность по сравнению с металлическими распорными втулками.

Сборка узлов с распорной втулкой: ключевые этапы

Правильная сборка узлов с распорными втулками напрямую влияет на работоспособность и долговечность механизма. Эта процедура требует точного соблюдения последовательности операций и контроля ключевых параметров для обеспечения равномерного распределения нагрузки и предотвращения перекоса деталей.

Основная задача распорной втулки – фиксация подшипниковых узлов на валу с заданным предварительным натягом и компенсация температурных расширений. Ошибки монтажа приводят к повышенным вибрациям, локальным перегревам и преждевременному выходу оборудования из строя.

Последовательность операций

Сборка включает следующие обязательные этапы:

1. Подготовка поверхностей: Очистка вала, посадочных мест подшипников и самой втулки от загрязнений и следов коррозии. Проверка отсутствия забоин и заусенцев.
2. Предварительная установка: Надевание внутренних колец подшипников на вал до упора в буртик или упорное кольцо. Монтаж распорной втулки между ними (или между подшипником и соседней деталью).
3. Затяжка стяжных болтов: Равномерная и крест-накрест затяжка болтов в гайке втулки с использованием динамометрического ключа. Момент затяжки определяется расчетом или технической документацией.
4. Контроль зазора: Измерение зазора между торцом втулки и гайкой (или контрольным кольцом) по окружности. Зазор должен быть равномерным по всему периметру.
5. Фиксация положения: После достижения равномерного зазора и требуемого натяга – окончательная затяжка болтов до номинального момента и их стопорение (контргайкой, шплинтом, фиксатором резьбы).
6. Проверка вращения: Проворачивание вала вручную для оценки плавности хода и отсутствия заклинивания.

Критически важные аспекты:

• Соблюдение момента затяжки болтов – недостаточный момент не создаст нужного натяга, избыточный может повредить резьбу или деформировать втулку.
• Равномерность приложения усилия при затяжке – гарантирует соосность и параллельность торцов.
• Использование штатного инструмента (ключей с ограничением момента, специальных оправок).

После сборки рекомендуется провести тестовый запуск узла под нагрузкой с контролем температуры и вибрации для подтверждения корректности монтажа.

Требования к чистоте посадочных поверхностей

Посадочные поверхности вала и отверстия должны быть тщательно очищены от любых загрязнений: масляных пятен, пыли, металлической стружки и технологических смазок. Наличие посторонних частиц создает неравномерный контакт, снижает силу трения и ведет к проскальзыванию втулки при нагрузках.

Механические повреждения (забоины, царапины, риски) недопустимы, так как нарушают геометрию сопряжения и уменьшают площадь контакта. Особое внимание уделяется кромкам отверстий и торцам валов – притупление фасок обязательно для предотвращения задиров при запрессовке.

Ключевые параметры

• Шероховатость (Ra):
  • Для валов: 0,8–1,6 мкм
  • Для отверстий: 1,6–3,2 мкм
• Допустимые отклонения:

  Тип дефекта	Макс. значение
  Овальность	0,01×d
  Конусность	0,015×d на 100 мм

• Контроль: визуальный осмотр + профилометрия после обработки пескоструем или химическим обезжириванием.

Важно: финишную очистку выполняют непосредственно перед монтажом. Использование абразивных паст запрещено – твердые включения внедряются в материал и ускоряют износ.

Технология запрессовки: ручной и гидравлический монтаж

Качество монтажа распорной втулки напрямую влияет на надежность соединения и распределение нагрузок. Запрессовка обеспечивает плотную посадку втулки в отверстие детали, создавая необходимое напряжение для фиксации и передачи усилий. Несоблюдение технологии приводит к люфтам, деформациям или разрушению узла.

Основные методы запрессовки – ручной и гидравлический – выбираются исходя из размеров втулки, требуемого усилия и условий монтажа. Ручной способ подходит для малых серий и компактных деталей, тогда как гидравлический применяется для крупногабаритных втулок или серийного производства с жесткими допусками.

Особенности методов монтажа

Ключевые различия между технологиями:

• Ручная запрессовка:
  • Инструмент: молоток (деревянный/резиновый), ручной пресс, оправки.
  • Контроль усилия: визуальный, по посадке "внатяг".
  • Преимущества: мобильность, низкая стоимость оборудования.
  • Ограничения: риск перекоса, субъективность контроля, применимость только для малых усилий.

• Гидравлическая запрессовка:
  • Оборудование: гидравлический пресс с манометром, позиционирующие кондукторы.
  • Контроль: точное дозирование усилия, автоматизация хода штока.
  • Преимущества: равномерность давления, воспроизводимость, обработка крупных втулок.
  • Ограничения: высокая стоимость станков, потребность в подготовке места.

Критерий	Ручной монтаж	Гидравлический монтаж
Точность усилия	Низкая	Высокая (±5%)
Производительность	До 10 ед./час	До 100 ед./час
Макс. усилие	До 5 кН	До 1000 кН

Общие требования для обоих методов: очистка посадочных поверхностей, применение смазки (например, графитовой), контроль соосности втулки и отверстия. После монтажа обязательна проверка отсутствия деформаций и соответствия чертежным размерам.

Использование монтажных оправок для центровки

Монтажные оправки обеспечивают точную фиксацию распорных втулок относительно базовых отверстий или валов. Их применение устраняет перекосы и радиальное биение при установке втулок в сборочные единицы.

Конструкция оправок включает цилиндрические или конические элементы, совпадающие с посадочными размерами втулки. Силовое воздействие (гидравлическое, пневматическое или механическое) передается через оправку для равномерной деформации втулки в радиальном направлении.

Технологические преимущества

Ключевые выгоды применения оправок при центровке распорных втулок:

• Снижение погрешности позиционирования до 0.01-0.05 мм
• Предотвращение локальных перенапряжений материала втулки
• Сокращение времени монтажа на 40-60% по сравнению с ручной юстировкой
• Возможность установки в труднодоступные узлы без демонтажа смежных деталей

Области применения

Отрасль	Типовые узлы	Требуемая точность
Авиастроение	Крепления лопаток турбин, подшипниковые опоры	0.01-0.02 мм
Станкостроение	Шпиндельные группы, суппорты	0.02-0.05 мм
Автомобилестроение	Коробки передач, дифференциалы	0.03-0.07 мм

Критически важно подбирать оправку по типу распорной втулки: для гидропластовых втулок применяют оправки с ограничителями давления, при монтаже металлических втулок – усиленные стальные конструкции с контролем крутящего момента.

Контроль силы затяжки крепежа

Точное дозирование усилия затяжки критически влияет на надежность соединения: недостаточное усилие приводит к самоотвинчиванию и вибрационным разрушениям, а превышение допустимой нагрузки вызывает деформацию деталей, срез резьбы или усталостный излом крепежа. Особенно важно соблюдение норм в ответственных узлах – от авиационных двигателей до медицинского оборудования, где недопустимы отклонения от проектных параметров.

Распорные втулки обеспечивают физический барьер против перетяжки, жестко ограничивая степень сжатия соединяемых элементов через калиброванную длину корпуса. При достижении заданного момента закручивания торец втулки упирается в прилегающую поверхность, распределяя нагрузку по всей площади контакта и блокируя дальнейшее деформирование материалов независимо от прилагаемого к ключу усилия.

Ключевые аспекты применения втулок для контроля усилия

При использовании распорных втулок учитывают:

• Точность геометрии: Допуск длины втулки ±0.01 мм гарантирует идентичность усилия на всех соединениях узла
• Равномерность нагрузки: Предотвращение перекоса за счет строгой перпендикулярности торцевых плоскостей
• Сочетание с контрольно-измерительными методами: Применение динамометрических ключей или тензодатчиков для фиксации момента достижения упора

Метод контроля	Роль распорной втулки	Область примеенения
Динамометрический ключ	Стопорный элемент при достижении заданного момента	Сборка турбин, прецизионных станков
Угловой метод затяжки	Фиксатор конечной позиции гайки	Автомобильные двигатели, роторные системы
Тензометрический контроль	Ограничитель деформации контролируемой детали	Аэрокосмические конструкции, испытательные стенды

Важно: Материал втулки (сталь, бронза, композиты) подбирается под коэффициент теплового расширения основного узла – это исключает ослабление соединения при температурных колебаниях.

Демонтаж распорных втулок: методы и инструменты

Извлечение распорных втулок требует соблюдения технологических правил для предотвращения повреждения посадочных поверхностей и смежных компонентов. Неправильный демонтаж может привести к деформации вала, корпуса или самой втулки, что потребует дорогостоящего ремонта.

Выбор метода зависит от конструкции узла, величины натяга, доступного оборудования и материала деталей. Во всех случаях необходимо предварительно очистить зону работ от загрязнений и провести визуальный контроль состояния соединения.

Распространенные методы демонтажа

Основные технологические подходы включают:

• Механическое выпрессовывание - Использование гидравлического или винтового пресса со специальными оправками, передающими усилие строго на торец втулки без перекоса.
• Термический способ - Нагрев корпуса индуктором или горелкой для расширения посадочного отверстия с последующим извлечением втулки под легким усилием.
• Резьбовые съемники - Применение специнструмента с захватами, фиксирующимися за края втулки, и центральным штоком, создающим вытягивающее усилие.
• Разрушающий демонтаж - Разрезка втулки угловой шлифмашиной с последующим сжатием струбциной. Применяется при невозможности сохранить деталь.

Ключевые инструменты и оборудование

Инструмент	Назначение	Особенности применения
Гидравлический пресс	Создание контролируемого усилия выпрессовки	Требует точной центровки; усилие до 100 тонн
Универсальные съемники	Захват и извлечение втулок	Комплектуются сменными лапами и насадками
Индукционный нагреватель	Локальный нагрев корпуса	Температура нагрева 150-300°C
Набор оправок и проставок	Передача усилия пресса	Изготовлены из закаленной стали

Перед началом работ обязательно фиксируют узел в стапеле или тисках для исключения смещения. Для защиты резьбовых элементов и валов используют медные или алюминиевые прокладки. При термическом методе контролируют температуру термопарами во избежание структурных изменений металла.

Применение в редукторах и коробках передач

Распорные втулки обеспечивают точное осевое позиционирование подшипников и шестерен в редукторах, компенсируя технологические зазоры и предотвращая неконтролируемое смещение валов при переменных нагрузках. Они жестко фиксируют расстояние между опорными элементами, сохраняя соосность деталей и равномерное распределение усилий в зубчатых зацеплениях.

В коробках передач автомобилей и спецтехники эти элементы регулируют зазоры между синхронизаторами, каретками и подшипниками, обеспечивая четкое включение ступеней. Втулки воспринимают осевые ударные нагрузки при переключениях, снижая вибрации и износ фрикционных поверхностей.

Ключевые функции в трансмиссиях

Узел	Назначение распорной втулки
Редукторные валы	Фиксация положения конических роликоподшипников, компенсация тепловых расширений
Блоки шестерен КПП	Обеспечение минимального торцевого зазора между синхронизаторами и зубчатыми муфтами
Дифференциалы	Предотвращение осевого люка сателлитов и ведомых шестерен

При ремонте трансмиссий распорные втулки используются как калибровочные элементы для точной регулировки предварительного натяга подшипников без демонтажа узла. Их длина подбирается индивидуально по результатам замеров микрометром, что исключает перетяжку или недостаточную фиксацию вращающихся деталей.

Роль втулок в опорах конвейерных роликов

Распорные втулки выполняют критическую функцию позиционирования подшипников качения внутри корпусов роликовых опор конвейеров. Они обеспечивают строго фиксированное расстояние между внутренними обоймами подшипников, смонтированными на валу ролика. Это исключает осевое смещение комплекта подшипников при монтаже и эксплуатации, гарантируя соосность и параллельность их установки относительно оси вращения.

Благодаря точной калиброванной длине втулки создается предварительный натяг в подшипниковых узлах. Это предотвращает люфты и перекосы, снижая вибрации и неравномерное распределение нагрузок. Одновременно элемент воспринимает часть осевых усилий, возникающих при работе конвейера, разгружая подшипники. Правильно подобранная длина втулки компенсирует температурные расширения вала и корпуса.

Ключевые функции в конвейерных системах

• Обеспечение соосности: Фиксация подшипников на строго параллельных осях вращения
• Нагрузочная стабильность: Равномерное распределение радиальных усилий по телу качения
• Защита от перекосов: Предотвращение заклинивания вала при деформациях рамы
• Термокомпенсация: Учет линейных расширений металла при нагреве

Параметр	Влияние на роликовый узел
Точность длины (±0,05 мм)	Определяет величину предварительного натяга подшипников
Прямолинейность оси	Исключает биение и вибрации вращающихся деталей
Твердость поверхности	Снижает абразивный износ в зоне контакта с обоймами

Отказ или износ распорной втулки приводит к каскадным поломкам: перекосу ролика, деформации вала, разрушению подшипников и заклиниванию транспортерной ленты. Поэтому при обслуживании конвейеров обязателен контроль геометрии втулки и состояния её торцевых поверхностей.

Фиксация шкивов и звездочек на приводных валах

Распорные втулки обеспечивают жесткое крепление шкивов, звездочек и других элементов на валах без шпоночных пазов. Принцип действия основан на радиальном расширении втулки при затягивании стяжных болтов, создающем равномерное давление между ступицей детали и поверхностью вала. Это исключает проскальзывание и гарантирует точную передачу крутящего момента.

Конструкция втулки включает конические поверхности с разрезными кольцами и резьбовыми отверстиями для монтажа. При закручивании болтов происходит одновременное сжатие внутренней и наружной частей, формируя прочное соединение с высокой степенью соосности. Демонтаж осуществляется обратным вывинчиванием болтов, что выталкивает втулку из посадочного места.

Преимущества использования распорных втулок

• Бесшпоночное соединение – отсутствие пазов на валах снижает концентрацию напряжений
• Точная центровка – компенсация допусков изготовления (±0.01 мм)
• Быстрый монтаж/демонтаж – установка занимает 2-3 минуты без специнструмента
• Универсальность – подходят для валов диаметром от 6 до 400 мм

Область применения	Примеры оборудования	Типоразмеры втулок
Промышленные конвейеры	Приводные звездочки цепных передач	DIN 705, ISO 773
Станкостроение	Шкивы ременных передач, зубчатые колеса	DIN 6885/6886
Сельхозтехника	Барабаны жаток, вентиляторы охлаждения	DIN 14748
Энергетика	Приводы насосов, турбинные муфты	ISO 2491

Использование в насосном и компрессорном оборудовании

В насосах и компрессорах распорные втулки выполняют критическую функцию центрирования валов и роторов относительно статора или корпуса агрегата. Они гарантируют точное позиционирование рабочих колес, поршневых групп или роторных элементов внутри проточной части, предотвращая контакт вращающихся деталей с неподвижными узлами.

Жесткая фиксация зазоров между крыльчатками и диффузорами, поршнями и цилиндрами, а также роторами и статорами напрямую влияет на КПД оборудования. Минимизация утечек рабочей среды через лабиринтные уплотнения или зазоры возможна только при сохранении геометрической точности сборки, обеспечиваемой втулками.

Ключевые задачи в насосно-компрессорной технике

• Компенсация осевых нагрузок в многоступенчатых агрегатах за счет передачи усилий через вал на подшипниковые опоры
• Сохранение соосности при тепловом расширении компонентов во время пуска/останова оборудования
• Формирование монтажных зазоров для лабиринтных уплотнений между ступенями
• Базирование роторной группы при сборке и ремонте для соблюдения допусков

Тип оборудования	Роль распорной втулки
Центробежные насосы	Фиксация расстояния между рабочими колесами, распределение гидравлических усилий
Поршневые компрессоры	Обеспечение зазоров в цилиндро-поршневой группе, передача усилий штока
Винтовые агрегаты	Точное позиционирование ведущего и ведомого роторов относительно камер сжатия

Отказ распорных втулок приводит к вибрациям, затиранию уплотнений, падению давления и производительности. Применение термообработанных сталей или биметаллических конструкций повышает ресурс втулок в условиях высоких циклических нагрузок и агрессивных сред.

Ветрогенераторы: крепление лопастей и роторов

Надежное соединение лопастей с ротором и ротора с валом генератора критически важно для безопасной работы ветроустановки. Эти узлы испытывают комплексные динамические нагрузки: вибрации, изгибающие моменты, центробежные силы и ударные воздействия при порывах ветра. Распорные втулки здесь выполняют ключевую функцию точной фиксации и распределения усилий.

При монтаже лопастей распорные втулки устанавливаются в местах крепления к ступице ротора. Они обеспечивают соосность отверстий под болты, компенсируют производственные допуски деталей и предотвращают деформацию крепежных узлов под нагрузкой. Для ротора втулки применяются в соединении с главным валом, обеспечивая точное позиционирование и передачу крутящего момента без перекоса.

Конструктивные решения с распорными втулками

• Крепление лопастей: Втулки запрессовываются в ступицу, формируя жесткие посадочные места для болтов. Точная длина втулки определяет усилие затяжки и исключает смятие материала.
• Соединение ротор-вал: Фланцевое соединение вала ротора с приводным валом генератора комплектуется набором втулок, обеспечивающих равномерное прилегание поверхностей и балансировку узла.
• Сборка подшипниковых узлов: Втулки фиксируют наружные кольца подшипников на валу, предотвращая их смещение под радиальными нагрузками.

Узел ветрогенератора	Функция распорной втулки	Последствия отсутствия
Ступица ротора	Равномерное распределение нагрузки от лопастей, центрирование крепежа	Разрушение болтов, дисбаланс ротора, трещины в ступице
Фланец главного вала	Компенсация монтажных зазоров, передача крутящего момента без люфта	Вибрации, усталостный излом вала, повреждение редуктора

Материал втулок (легированная сталь, алюминиевые сплавы или композиты) подбирается исходя из требований к прочности, коррозионной стойкости и весу. Геометрическая точность исполнения критична: отклонения в длине или диаметре приводят к неравномерной затяжке крепежа и локальным перегрузкам.

При обслуживании ветрогенераторов обязательна регулярная проверка состояния втулок: выявление трещин, коррозии и пластических деформаций. Замена изношенных втулок проводится с применением динамометрического инструмента для соблюдения регламентных усилий затяжки, что гарантирует расчетный ресурс соединений.

Распорная втулка в станкостроении: оси фрез, шпиндели, подающие механизмы

В шпиндельных узлах фрезерных, токарных и расточных станков распорные втулки обеспечивают точное позиционирование подшипников качения на валу. Они компенсируют допуски изготовления, исключают перекосы при затяжке гайки и гарантируют равномерное распределение радиальной нагрузки по телу качения подшипников. Это критически важно для минимизации биения шпинделя и вибраций при высоких оборотах.

В подающих механизмах (ходовые винты, линейные направляющие) втулки фиксируют положение опорных подшипников, воспринимающих осевые усилия. Их применение предотвращает неконтролируемое смещение узлов под нагрузкой, снижает люфты в передачах и повышает повторяемость позиционирования. Жесткость системы напрямую влияет на точность обработки и качество поверхности детали.

Ключевые функции в узлах станков

• Оси фрез: Фиксация подшипников в державках инструмента, обеспечение соосности и устранение радиального зазора.
• Шпиндели: Создание предварительного натяга в подшипниковых опорах, увеличение жесткости и ресурса узла.
• Подающие механизмы: Точная установка упорных подшипников ходовых винтов и зубчатых передач.

Узел станка	Проблема без втулки	Эффект от применения
Шпиндель	Биение, перегрев подшипников	Снижение вибрации, увеличение срока службы
Ось подачи	Люфт, потеря точности позиционирования	Повышение повторяемости до 2-5 мкм
Фрезерная головка	Деформация опор при затяжке	Равномерное распределение нагрузки

Конструктивно втулки выполняются с конусом (обычно 1:16) или цилиндрическими с разрезом, что позволяет регулировать натяг за счет упругой деформации. Материал – высокоуглеродистые стали (ШХ15) с твердостью 58-62 HRC после закалки и шлифовки.

1. Монтаж требует калибровки по месту: втулка запрессовывается между кольцами подшипников.
2. Затяжка гайки создает расчетный натяг, устраняющий микроперемещения.
3. Контроль осуществляется по моменту проворачивания шпинделя или тензодатчиками.

Подшипниковые узлы грузоподъемной техники

В грузоподъемных механизмах подшипниковые узлы подвергаются экстремальным нагрузкам и ударным воздействиям. Распорные втулки обеспечивают точную фиксацию внутренних колец подшипников на валах, предотвращая их проворачивание и смещение под действием переменных усилий.

Ключевая функция втулок в таких узлах – компенсация тепловых деформаций и вибраций при интенсивной эксплуатации. Это критически важно для сохранения соосности валов и равномерного распределения нагрузок между подшипниками в многоопорных системах кранов или лебедок.

Применение распорных втулок в основных узлах

• Стреловые механизмы: Фиксация подшипников в шарнирах стрел автокранов и башенных кранов.
• Барабаны лебедок: Обеспечение соосности валов при наматывании тросов под нагрузкой до десятков тонн.
• Поворотные платформы: Компенсация радиальных и осевых усилий в опорно-поворотных устройствах.
• Ходовые тележки: Точное позиционирование колесных пар мостовых и козловых кранов.

Технический аспект	Роль распорной втулки
Предварительный натяг	Гарантирует оптимальный зазор в подшипниковой паре при монтаже
Ремонтопригодность	Упрощает замену подшипников без демонтажа смежных узлов
Вибрационная устойчивость	Поглощает резонансные колебания в многомоторных приводах

Применение конических распорных втулок позволяет регулировать натяг в процессе эксплуатации, что увеличивает ресурс узла на 25-40%. В грузоподъемной технике это напрямую влияет на безопасность: исключает люфты валов и внезапные заклинивания механизмов.

Распорная втулка в колесных парах и тележках

Распорная втулка – цилиндрическая деталь, устанавливаемая между внутренними кольцами подшипников колесной пары на оси. Ее ключевая функция – обеспечение строго фиксированного расстояния между подшипниками и создание необходимого натяга при монтаже.

В тележках подвижного состава распорные втулки применяются в узлах крепления буксовых узлов, рессорного подвешивания и тяговых приводов. Они воспринимают осевые нагрузки, предотвращают смещение деталей под действием вибраций и ударов, сохраняя геометрию критических соединений.

Основные функции и особенности применения

Назначение в колесных парах:

• Фиксация подшипников: Жестко задает положение подшипников качения на оси, исключая их осевое смещение.
• Распределение нагрузки: Передает усилия между внутренними кольцами подшипников, снижая локальные напряжения.
• Точность сборки: Гарантирует соблюдение расчетных зазоров при запрессовке подшипников.

Использование в тележках:

1. В буксовых узлах – для центровки крышек и регулировки прижима.
2. В рессорных комплектах – как упорный элемент между пружинами и опорами.
3. В шарнирах тяговых передач – для компенсации монтажных допусков.

Критерий	Колесная пара	Тележка
Тип нагрузки	Осевые, радиальные	Ударные, вибрационные
Материал	Сталь 45, 40Х	Сталь 20, 30ХГСА
Точность изготовления	IT6-IT7	IT8-IT9

Отказ распорной втулки ведет к нарушению соосности подшипников, перекосу колесной пары, интенсивному износу и риску схода с рельсов. Контроль целостности и размеров втулок обязателен при ТО и ремонтах.

Распорная втулка в автомобильных трансмиссиях и ступичных узлах

Распорная втулка критически важна для регулировки зазора между подшипниками ступицы колеса или валов трансмиссии. Она устанавливается внутри подшипниковых узлов, создавая жесткую опору при затяжке гайки крепления ступицы. Эта деталь гарантирует точное позиционирование элементов, предотвращая деформацию внутренних обойм подшипников и обеспечивая оптимальное распределение нагрузки.

Без распорной втулки возникают недопустимые последствия: перетяжка подшипников приводит к их перегреву и заклиниванию, а недостаточное усилие затяжки вызывает люфт ступицы и ускоренный износ. В трансмиссиях (коробки передач, раздаточные коробки, редукторы) втулка сохраняет соосность валов и стабильность зацепления шестерен, снижая вибрации и шум при работе узлов.

Ключевые функции и области применения

Основные задачи распорной втулки в автомобильных системах:

• Контроль преднатяга подшипников: Точное выставление усилия затяжки для исключения перегрузки или люфта.
• Фиксация положения: Удержание внутренних колец подшипников на заданном расстоянии при монтаже.
• Защита от деформации: Поглощение осевых нагрузок при затяжке крепежной гайки ступицы.

Типовые узлы применения:

Узел	Роль втулки	Последствия отсутствия
Ступица колеса	Формирование зазора между коническими роликоподшипниками	Люфт колеса, разрушение подшипников
КПП / Редуктор	Фиксация валов и синхронизаторов	Перекос шестерен, вибрации, шум
Раздаточная коробка	Стабилизация первичного вала	Утечки масла, заклинивание

При монтаже ступичного узла последовательность действий обязательна:

1. Установка внутреннего подшипника на ось.
2. Насадка распорной втулки на вал.
3. Монтаж внешнего подшипника.
4. Затяжка гайки с калиброванным усилием.

Важно: Длина втулки строго соответствует конструкции узла – ошибка в размерах нарушает геометрию подшипниковых пар. Использование деформированной или изношенной втулки недопустимо и приравнивается к ее отсутствию.

Распорная втулка в сельхозтехнике: приводы жаток и молотильные барабаны

Распорные втулки критически важны в узлах привода жаток и молотильных барабанов, где передаются высокие крутящие моменты при уборке урожая. Они обеспечивают точную фиксацию подшипников на валах режущих аппаратов, шнеков и транспортеров, предотвращая смещение компонентов под вибрационными и ударными нагрузками. Без них невозможно сохранить соосность валов и шестерен при работе в условиях запыленности и влажности.

В молотильных барабанах втулки воспринимают ударные нагрузки от ударов колосьев, компенсируя динамические колебания. Они поддерживают геометрию барабанного узла, исключая перекосы бил и деформацию корпуса при контакте с камнями или плотными комьями земли. Это напрямую влияет на качество обмолота и снижает риск заклинивания ротора.

Ключевые функции в конкретных узлах

В приводах жаток:

• Фиксация подшипников на валах ножевых режущих аппаратов
• Балансировка нагрузки в цепных и ременных передачах шнеков
• Компенсация вибраций от неровностей рельефа

В молотильных барабанах:

1. Удержание бильного ротора в соосности с декой
2. Поглощение ударов при попадании твердых предметов
3. Снижение паразитных колебаний на высоких оборотах (до 1500 об/мин)

Узел	Тип нагрузки	Последствия износа втулки
Привод режущего аппарата	Вибрационная, переменная	Разрушение подшипников, обрыв ножей
Вал шнека жатки	Крутящий момент, изгиб	Деформация шнека, заклинивание транспортера
Молотильный барабан	Ударная, центробежная	Разрушение подшипниковых узлов, дисбаланс ротора

Робототехника: сочленения и поворотные механизмы

В конструкции роботов сочленения обеспечивают подвижность между сегментами манипуляторов, имитируя суставы живых организмов. Поворотные механизмы позволяют элементам вращаться вокруг фиксированных осей, что критично для точного позиционирования инструментов и адаптации к сложным траекториям движения.

Распорные втулки здесь выполняют ключевую роль: они фиксируют подшипники или оси вращения в корпусах сочленений, исключая поперечные смещения и обеспечивая соосность компонентов. Это снижает вибрации и биения валов при динамических нагрузках, повышая повторяемость движений и общую жесткость кинематической цепи.

Области применения распорных втулок в робототехнике

• Шарниры манипуляторов: Фиксация осей вращения в локтях/запястьях промышленных роботов
• Поворотные основания: Центрирование подшипников в платформах сервоприводов
• Захваты (эндоффекторы): Обеспечение точного вращения пальцев грейферов
• Шасси мобильных роботов: Стабилизация осей колесных пар и поворотных модулей

Тип сочленения	Функция втулки	Эффект
Линейные приводы	Фиксация направляющих валов	Снижение люфта при возвратно-поступательном движении
Револьверные головки	Позиционирование поворотного узла	Повышение точности угловой ориентации инструмента
Сферические шарниры	Контроль зазоров в карданах	Устранение паразитных колебаний в многоплоскостном вращении

Ключевое требование – изготовление втулок с минимальными допусками (IT6-IT7) из износостойких материалов: закаленной стали, бронзы или композитов с твердым наполнителем. При циклических нагрузках свыше 10⁵ циклов применяют комбинированные решения: стальная основа с тефлоновым покрытием или вставками из спеченных самосмазывающихся сплавов.

Диагностика износа: люфты, задиры, коррозия

Контроль технического состояния распорных втулок требует систематической проверки трёх ключевых параметров: наличия люфтов, следов задиров и признаков коррозии. Эти дефекты напрямую влияют на точность позиционирования и передачу крутящего момента в узлах.

Раннее выявление отклонений предотвращает катастрофические поломки сопряжённых деталей, таких как валы или подшипники, и снижает риск аварийных остановок оборудования. Регламент диагностики определяется условиями эксплуатации и нагрузками.

Методы выявления и оценки дефектов

Люфты определяются механическим способом:

• Индикаторным нутромером при радиальном смещении
• Динамическим тестированием под нагрузкой с фиксацией вибраций
• Контрольным проворачиванием сопряжённого вала

Задиры выявляются при визуальном и инструментальном анализе:

1. Осмотр поверхности на наличие продольных рисок и выщерблин
2. Замер глубины повреждений микрометрическим щупом
3. Проверка геометрии отверстия профилометром

Коррозия диагностируется по характерным признакам:

Тип коррозии	Визуальные маркеры	Инструментальный метод
Поверхностная	Равномерный рыжий налёт	Замер толщины стенки ультразвуком
Точечная	Локальные раковины (питтинги)	Эндоскопия труднодоступных зон
Межкристаллитная	Сетчатые трещины у кромок	Капиллярная дефектоскопия

Критическим признаком износа считается совместное проявление люфта свыше 0.1 мм, задиров глубиной >5% толщины втулки и коррозионного поражения >30% поверхности. При обнаружении таких дефектов требуется немедленная замена детали.

Последствия неправильной установки втулки

Некорректный монтаж распорной втулки провоцирует ускоренный износ узла из-за нарушения соосности валов. Возникают вибрации, передающиеся на смежные детали, что снижает плавность работы механизма и создает шум. Контактные поверхности испытывают локальные перегрузки, ведущие к деформациям и задирам.

Нарушение теплового режима – неизбежное следствие: трение в зоне неправильного контакта генерирует избыточное тепло. Это вызывает термическое расширение материалов, изменение зазоров и ускоренную деградацию смазочного слоя. Риск заклинивания или разрушения узла многократно возрастает при динамических нагрузках.

Критические риски

• Разрушение посадочных мест – радиальное биение деформирует отверстия узлов крепления
• Потеря функциональности – втулка перестает компенсировать осевые смещения
• Каскадные поломки – выход из строя подшипников, шестерен и валов

Тип повреждения	Причина	Результат
Сколы на торцах	Перекос при запрессовке	Нарушение распределения нагрузок
Поверхностное выкрашивание	Недостаточный натяг	Локальное проскальзывание
Радиальные трещины	Чрезмерная затяжка	Потеря герметичности соединения

Замена распорных втулок при ремонте оборудования

Процедура замены распорных втулок требует строгого соблюдения технологической последовательности для предотвращения повреждения сопрягаемых деталей и обеспечения точного позиционирования узлов. Первоочередным этапом является демонтаж изношенных элементов с применением специализированного съемного инструмента (гидравлических прессов, съемников), исключающего ударные нагрузки на вал и корпусные части. Обязательной процедурой становится очистка посадочных мест от загрязнений, задиров и остатков старой смазки с последующим контролем геометрии поверхностей.

Установка новых втулок выполняется после тщательной проверки размеров по чертежам и подбора деталей с требуемыми допусками. Монтаж осуществляется методом запрессовки с контролем усилия (через динамометрический ключ или пресс с манометром) и параллельным измерением биения вала индикаторным прибором. Критическое значение имеет соблюдение ориентации элементов относительно базовых плоскостей и обеспечение равномерности посадки по всей окружности для исключения перекоса.

Ключевые аспекты при замене

Типовые операции технологического процесса включают:

1. Фиксацию ответных деталей стопорными кольцами или штифтами после установки
2. Контроль зазоров в сопряжениях щупами и нутромерами
3. Применение смазочных материалов с антифрикционными присадками при сборке

Распространенные ошибки:

• Использование кустарных методов выпрессовки (удары молотком)
• Игнорирование температурных режимов при термоусадочном монтаже
• Отсутствие контроля соосности валов после замены комплекта втулок

Параметр контроля	Инструмент	Допуск
Радиальное биение	Индикаторная стойка	0.01-0.05 мм
Осевой люфт	Щуп / индикатор	0.1-0.3 мм
Твердость поверхности	Твердомер	HRC 45-60

Финишным этапом служит пробный запуск механизма на холостом ходу с поэтапным увеличением нагрузок и диагностикой вибраций. Результаты замеров температуры подшипниковых узлов и уровня шума заносятся в ремонтный журнал для прогнозирования ресурса.

Смазка контактных поверхностей при монтаже

Нанесение смазки на контактные поверхности распорной втулки и сопрягаемых элементов (вала, ступицы) является обязательной процедурой при сборке соединения. Смазка выполняет несколько ключевых функций: предотвращает возникновение фреттинг-коррозии (разрушения поверхностей от микросмещений под нагрузкой), снижает трение при запрессовке, обеспечивает равномерное распределение контактного давления по всей поверхности и облегчает последующую разборку узла при необходимости обслуживания или замены.

Используются специализированные противозадирные консистентные смазки, часто на основе дисульфида молибдена (MoS₂) или графита. Эти составы сохраняют свои свойства под высоким давлением и в условиях вибрации. Смазка должна наноситься тонким равномерным слоем на все контактирующие поверхности: наружную поверхность втулки (посадочное отверстие ступицы) и внутреннюю поверхность втулки (посадочный вал). Категорически недопустимо попадание смазки на торцевые поверхности втулки и гайки/фланца – это может привести к снижению силы предварительного натяга и ослаблению соединения.

Порядок и особенности смазки

Процесс нанесения смазки включает следующие обязательные этапы:

1. Очистка поверхностей: Тщательно удалить грязь, масло, ржавчину и старую смазку с вала, отверстия ступицы и самой втулки.
2. Выбор смазки: Применение состава, рекомендованного производителем втулки или оборудования. Типичные варианты:
   • Смазки с дисульфидом молибдена (например, Molykote G-Rapid Plus, Loctite LB 8008)
   • Графитовые смазки
   • Специальные монтажные пасты для конусных соединений
3. Нанесение: Равномерное покрытие тонким слоем:
   • Внутреннего отверстия ступицы
   • Наружной конической поверхности распорной втулки
   • Поверхности вала
   • Внутренней конической поверхности распорной втулки
4. Контроль: Убедиться, что смазка не попала на торцы втулки и резьбовую часть крепежа (гайки, болта).

Игнорирование смазки или использование неподходящих материалов (например, обычного машинного масла) приводит к:

• Заеданию и невозможности демонтажа без разрушения деталей
• Ускоренному износу и фреттинг-коррозии
• Неравномерному распределению натяга и снижению несущей способности соединения
• Неправильному положению втулки относительно вала и ступицы

Поверхность	Обязательно смазывать	Нельзя смазывать
Наружная конусная поверхность втулки	Да	Нет
Внутренняя конусная поверхность втулки	Да	Нет
Посадочное отверстие ступицы	Да	Нет
Посадочный вал	Да	Нет
Торцы втулки	Нет	Да
Резьба гайки/болта	Нет*	Да**

* Резьбу крепежа смазывают только специальными составами, если это прямо указано в инструкции по монтажу для контроля момента затяжки. Обычная монтажная смазка для этого не подходит.
** Попадание основной монтажной смазки на резьбу недопустимо.

Межремонтные интервалы для узлов с распорными втулками

Межремонтные интервалы (МРИ) узлов с распорными втулками определяются совокупностью факторов, включая условия эксплуатации, тип оборудования, качество монтажа и характеристики применяемых материалов. Основная цель установки МРИ – предупредить критический износ втулки и сопряженных деталей (валов, подшипников), ведущий к аварийным отказам.

Типовые интервалы регламентируются производителями оборудования и отраслевыми стандартами, но требуют адаптации под конкретные технологические процессы. Решающее влияние оказывают: вибрационные нагрузки, температурный режим, наличие агрессивных сред, точность центровки валов и соблюдение моментов затяжки крепежа.

Ключевые аспекты обслуживания

Контроль состояния осуществляется через:

• Визуальный осмотр на трещины и деформации
• Измерение зазоров и биения вала
• Анализ вибродиагностики
• Мониторинг температуры узла

Типовые межремонтные периоды:

Оборудование	Средний МРИ (часы)	Критерии сокращения МРИ
Насосы центробежные	8 000 - 12 000	Абразивные среды, кавитация
Редукторы	15 000 - 20 000	Ударные нагрузки, перекосы
Вентиляторы	10 000 - 16 000	Запыленность, дисбаланс

Важно! Сокращение интервалов на 30-50% требуется при работе в условиях:

1. Экстремальных температур (>150°C или <-40°C)
2. Постоянных циклов "останов-пуск"
3. Воздействия химически агрессивных веществ

При замене втулок обязательна проверка посадочных поверхностей вала и отверстий. Использование несоответствующих моментов затяжки приводит к деформации втулки и сокращению МРИ на 40-70%.

Сравнение с альтернативами: шпонки, шлицы, посадки с натягом

Распорные втулки обеспечивают передачу крутящего момента за счет радиального расширения при затяжке крепежа, создавая равномерное давление на вал и ступицу. Этот метод исключает необходимость дополнительных элементов фиксации и позволяет достичь высокой точности центрирования.

В сравнении с альтернативными решениями распорные втулки демонстрируют уникальные эксплуатационные характеристики. Их эффективность особенно заметна при анализе ключевых параметров: монтажа, нагрузки, точности и стоимости.

Критерий	Распорная втулка	Шпонка	Шлицы	Посадка с натягом
Монтаж/демонтаж	Быстрый (болтовое соединение)	Простой, но требует точной подгонки	Сложный (необходима точная соосность)	Требует прессового оборудования или термообработки
Передаваемая нагрузка	Высокая (равномерное распределение)	Средняя (концентрация напряжений в пазах)	Очень высокая	Высокая, но зависит от силы натяга
Точность центрирования	Превосходная (±0.01 мм)	Низкая (возможен люфт)	Высокая	Хорошая, но снижается при динамических нагрузках
Повторное использование	Полное (без деформации)	Ограниченное (износ пазов)	Да (при отсутствии повреждений)	Низкое (деформация сопрягаемых поверхностей)
Стоимость применения	Средняя (дороже шпонки, дешевле шлицев)	Минимальная	Максимальная (сложная обработка)	Низкая, но требуются доп. операции

Главные преимущества распорных втулок проявляются в условиях частых переборок и требований к безударному монтажу. Шпонки экономичны при статических нагрузках, но критично проигрывают в точности. Шлицевое соединение незаменимо для экстремальных моментов, однако его применение оправдано только при отсутствии бюджетных ограничений.

Посадки с натягом, несмотря на кажущуюся простоту, уступают в ремонтопригодности и стабильности позиционирования. Распорные втулки занимают нишу между этими решениями, предлагая оптимальный баланс точности, нагрузки и удобства обслуживания.

Преимущества распорных втулок в массовом производстве

Распорные втулки обеспечивают точную фиксацию компонентов при сборке узлов, исключая перекосы и смещения. Эта особенность критична для поддержания стабильных допусков и посадок в условиях высокоскоростных конвейерных линий.

Их применение сокращает время наладки оборудования благодаря стандартизации позиционирования. Это напрямую влияет на снижение простоев и увеличение общего коэффициента полезного действия производства.

Ключевые производственные выгоды

Основные технологические преимущества включают:

• Унификация процессов: единый типоразмер втулок для различных изделий упрощает логистику и складской учёт
• Снижение брака: предотвращение ошибок базирования деталей минимизирует дефекты сборки
• Ускорение переналадки: быстрая замена оснастки без повторной юстировки

Показатель	Эффект от применения
Цикл сборки	Сокращение на 15-25%
Точность операций	Повышение до 0.01 мм
Стоимость оснастки	Снижение на 30%

Конструктивная совместимость с автоматизированными линиями позволяет интегрировать втулки в роботизированные комплексы. Отсутствие необходимости в дополнительных крепёжных элементах упрощает проектирование сборочных конвейеров.

Долговечность изделий из закалённой стали снижает частоту замены оснастки. Это обеспечивает прогнозируемый производственный ритм без незапланированных остановок на обслуживание.

Список источников

При подготовке материала использовались специализированные технические издания и нормативная документация, отражающие принципы работы и стандартизацию крепежных элементов.

Источники включают учебные пособия по машиностроению, справочники конструктора, актуальные стандарты и производственные каталоги ведущих изготовителей.

• Решетов Д.Н. Детали машин – М.: Машиностроение
• Анурьев В.И. Справочник конструктора-машиностроителя (том 2)
• ГОСТ 3128-70 Втулки распорные. Конструкция и размеры
• ISO 13337:2011 Mechanical fasteners – Collared bushings
• Технические каталоги Sandvik Coromant (раздел "Монтажная оснастка")
• Статья "Точное позиционирование в станкостроении" // Журнал "Станки и инструмент"
• Патент RU 2171404 "Устройство для фиксации деталей"
• Учебное пособие "Сборка узлов авиационных двигателей" (МАИ)

Видео: 35-втулка распорная


• Перегрев тормозных дисков - причины и устранение

• Falcon Speedfire - твой универсальный байк скорости и мощи

• БРДМ-2 - технические характеристики, тюнинг, производитель и фотографии
