Разбираем схему замка зажигания ВАЗ 2109

Статья обновлена: 18.08.2025

Правильное подключение электропроводки замка зажигания – критически важный этап при ремонте или замене узла на автомобилях ВАЗ 2109.

Ошибки в соединении проводов могут вызвать отказ систем запуска, зарядки или освещения, а также привести к короткому замыканию.

Понимание цветовой маркировки проводов и их соответствия контактам замка позволяет самостоятельно диагностировать неисправности и выполнить монтаж без ошибок.

В статье подробно разбирается распиновка разъема, назначение каждой клеммы и алгоритм безопасной работы с электрической частью системы зажигания.

Расположение замка зажигания в салоне ВАЗ 2109

Замок зажигания ВАЗ 2109 установлен на кронштейне рулевой колонки слева от рулевого вала. Он находится под пластиковой декоративной накладкой ("юбкой") рулевой колонки, которая закрывает механизм и крепежные элементы. Корпус замка ориентирован вертикально, а лицевая часть с цилиндром и разъемом для ключа обращена к водителю.

Для доступа к замку необходимо снять нижнюю и верхнюю части пластикового кожуха рулевой колонки. Крепится устройство двумя винтами с торца кронштейна, которые скрыты за поворотным переключателем света/поворотов. Электрический разъем подключен к задней части корпуса и фиксируется пластиковой защелкой.

Особенности установки

При монтаже обратите внимание:

Фиксация противоугонного механизма - язычок замка должен входить в паз на рулевой колонке
Ориентация корпуса - метка "LOCK" на корпусе всегда направлена вверх
Зазор для ключа - между цилиндром и кожухом колонки оставляется 1-2 мм

Элемент	Расположение
Монтажный кронштейн	Левая сторона рулевой колонки
Крепежные винты	Торцевая часть, скрыта переключателем
Электрический разъем	Тыльная сторона корпуса

Важно: перед демонтажем обязательно снимите клемму с аккумулятора и переведите руль в крайнее нижнее положение для удобства доступа к крепежу.

Необходимые инструменты для диагностики проводки

Для точной диагностики проблем с проводкой замка зажигания ВАЗ 2109 потребуется базовый набор специализированных инструментов. Их использование позволяет локализовать обрывы, короткие замыкания и нарушения контактов без повреждения изоляции или разъёмов.

Отсутствие профессионального оборудования компенсируется комбинацией простых приборов, но точность проверки напрямую зависит от корректности их применения. Обязательно соблюдайте технику безопасности при работе с электроцепями.

Минимальный набор приборов

Мультиметр (тестер) – для замера напряжения, сопротивления и проверки целостности цепи
Контрольная лампа 12В – для быстрой проверки наличия напряжения
Набор щупов с изолированными ручками – для безопасного подключения к контактам

Вспомогательные инструменты и материалы

Пинцет – для аккуратного извлечения клемм из разъёмов
Фонарик – для подсветки труднодоступных мест монтажного блока
Изолента и термоусадка – для восстановления изоляции
Схема электропроводки ВАЗ 2109 – для идентификации проводов

Инструмент	Цель применения
Мультиметр в режиме вольтметра	Проверка напряжения на контактах замка при включении зажигания
Мультиметр в режиме омметра	Поиск обрывов и проверка сопротивления контактов
Контрольная лампа	Диагностика отсутствия фазы в силовых цепях

Перед проверкой отключите минусовую клемму АКБ
Сверяйте цвета проводов со схемой во избежание ошибок
Проверяйте фиксацию разъёмов – часто проблема в окисленных или разболтанных контактах

Техника безопасности при работе с электрооборудованием

Работа с электросистемой автомобиля требует неукоснительного соблюдения мер безопасности. Напряжение бортовой сети и риск короткого замыкания создают потенциальную угрозу поражения током, возгорания или выхода из строя электронных компонентов. Игнорирование правил может привести к тяжелым последствиям как для человека, так и для техники.

Перед любыми манипуляциями с проводкой замка зажигания ВАЗ 2109 (или другими узлами электрооборудования) первым обязательным шагом является полное обесточивание системы. Это фундаментальное требование, от которого зависит ваша безопасность и сохранность оборудования автомобиля.

Ключевые требования безопасности

Отключите аккумулятор: Всегда снимайте первой клемму "минус" (-) с аккумуляторной батареи. Подождите 5-10 минут перед началом работ (особенно если есть подушки безопасности).
Используйте исправный инструмент: Применяйте только инструмент с неповрежденной изоляцией на рукоятках. Избегайте металлических украшений (кольца, цепи).
Исключите КЗ: Надежно изолируйте или зафиксируйте отсоединенные провода. Строго следите, чтобы оголенные контакты не касались кузова (массы) или друг друга.
Защитите глаза и кожу: Надевайте защитные очки – искры или частицы изоляции могут попасть в глаза. Используйте перчатки для защиты рук от порезов и ожогов.
Проверяйте отсутствие напряжения: Перед прикосновением к проводам под панелью приборов убедитесь в отсутствии напряжения на них с помощью мультиметра, даже если АКБ отключен.
Работайте только при выключенном зажигании: Ключ должен находиться в положении "0" (STOP). Извлеките его из замка.
Следите за состоянием изоляции: Не допускайте контакта проводов с острыми кромками кузова или горячими частями двигателя. Заменяйте провода с поврежденной изоляцией.
Восстановите питание в последнюю очередь: Подключайте аккумулятор (начиная с "+" клеммы) только после полной сборки узла, проверки правильности соединений по схеме и визуального контроля.

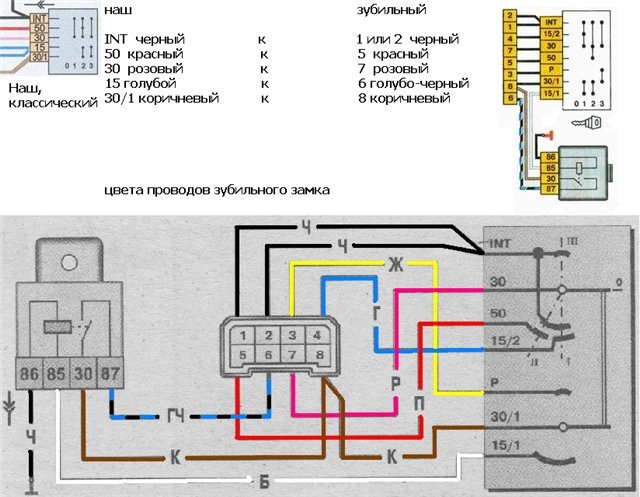

Цветовая маркировка проводов замка зажигания ВАЗ 2109

Понимание цветовой маркировки проводов замка зажигания критически важно для корректного подключения и диагностики неисправностей. Каждый провод в разъеме замка выполняет строго определенную функцию, а неправильное соединение может привести к короткому замыканию или выходу из строя электрооборудования.

Цвета проводов стандартизированы производителем, но возможны незначительные отклонения в зависимости от года выпуска автомобиля. Всегда сверяйтесь с принципиальной схемой конкретной модели перед началом работ.

Расшифровка основных проводов

В разъеме замка зажигания присутствуют следующие провода с типовой маркировкой:

Красный (толстый) – Постоянное питание от аккумулятора (вывод 30)
Красно-черный – Питание стартера (вывод 50), активируется в положении «START»
Синий с красной полосой – Питание системы зажигания и приборов (вывод 15/1)
Розовый (или коричневый) – Габаритные огни и подсветка (вывод 58)
Черный – Масса (подключается к кузову)

Внимание: При отключении клемм аккумулятора соблюдайте последовательность: первой снимается «минусовая» клемма!

Цвет провода	Контакт замка	Функция
Красный (толстый)	30	Прямое питание от АКБ
Красно-черный	50	Управление стартером
Синий с красной полосой	15/1	Зажигание, ЭБУ, форсунки
Розовый/Коричневый	58	Габариты, подсветка панели
Черный	-	Заземление

Для проверки цепей используйте мультиметр в режиме измерения напряжения. В положении ключа «зажигание» (III) на синем проводе должно быть +12V относительно массы. При включении стартера (IV положение) напряжение появляется на красно-черном проводе.

Назначение каждой клеммы в разъеме замка зажигания ВАЗ 2109

Разъем замка зажигания ВАЗ 2109 содержит 7 пронумерованных клемм, каждая из которых отвечает за подключение конкретных систем автомобиля. Понимание их функций критично для корректной диагностики неисправностей, замены компонентов или установки дополнительного оборудования без риска короткого замыкания.

Цвета проводов могут незначительно варьироваться в зависимости от года выпуска, но стандартная распиновка соответствует приведенной ниже схеме. Все цепи защищены предохранителями, однако неправильное подключение может вывести из строя реле или электронные модули.

Распиновка контактов

Клемма	Цвет провода	Назначение
30	Красный	Постоянное питание от аккумулятора (+12В)
15	Синий с красной полосой	Выход на системы зажигания, стартера и печки после поворота ключа
30/1	Коричневый	Резервная линия постоянного питания (+12В)
50	Красный с черной полосой	Управление втягивающим реле стартера (активна только в положении "Стартер")
INT	Черный	Питание габаритных огней и подсветки приборов
P	Желтый	Контрольная лампа давления масла (через датчик)
Без маркировки	Черный с желтой полосой	Подключение к реле-регулятору генератора

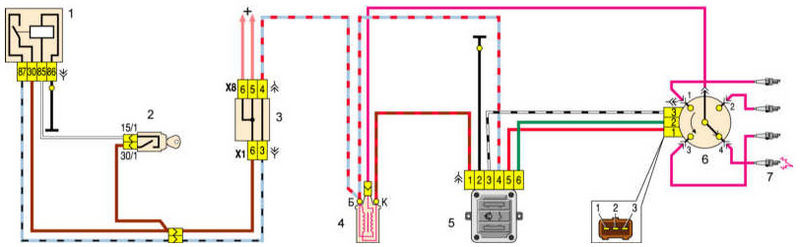

Как прочитать схему подключения автоэлектрики

Чтение схемы электропроводки автомобиля начинается с понимания условных обозначений и принципов построения цепи. Схема представляет собой чертеж, на котором изображены электрические компоненты и связи между ними. Для работы со схемой необходимо уметь определять символы элементов, понимать направление тока и разбираться в условных обозначениях соединений.

В случае разбора схемы замка зажигания ВАЗ 2109 важно знать назначение каждого контакта и его состояние в различных положениях ключа. Замок зажигания в данной модели имеет четыре положения и четыре контакта: 30/1 (вход постоянного питания), 30 (выход постоянного питания), 15 (зажигание) и 50 (стартер). Состояние контактов в зависимости от положения ключа представлено в таблице.

Положение ключа	30/1 (вход)	30 (выход)	15 (зажигание)	50 (стартер)
0 (выключено)	+	+	-	-
I (Acc)	+	+	-	-
II (On)	+	+	+	-
III (Start)	+	+	+	+

При чтении схемы подключения замка зажигания следует:

Определить контакты замка на схеме по их обозначениям (30/1, 30, 15, 50).
Проверить соответствие проводов по цветам: красный - на 30/1, коричневый - на 30, синий - на 15, красно-черный - на 50.
Проследить пути от каждого контакта к потребителям: контакт 30 питает постоянно включенные цепи, контакт 15 - цепи зажигания и другие при включенном зажигании, контакт 50 - цепь управления стартером.
Убедиться в наличии предохранителей в соответствующих цепях.

Демонтаж пластиковой консоли вокруг замка зажигания

Перед началом работ снимите минусовую клемму с аккумуляторной батареи для предотвращения короткого замыкания. Подготовьте крестовую отвертку и пластиковый монтажный инструмент для аккуратного снятия панелей без повреждений.

Сядьте на водительское сиденье и внимательно осмотрите конструкцию консоли. Определите места крепления элементов: панель под рулевой колонкой, декоративные накладки и винты, скрытые под заглушками.

Последовательность разборки

Снимите нижнюю панель под рулем:
- Открутите два самореза в нижней части панели
- Потяните панель на себя, освобождая фиксаторы по периметру
Демонтируйте декоративную накладку замка зажигания:
- Подденьте монтажной лопаткой верхний край накладки
- Аккуратно отсоедините клипсы по бокам элемента
Открутите крепежные винты:
- Удалите пластиковые заглушки над рулевой колонкой
- Выверните четыре винта крестовой отверткой
Снимите верхнюю часть консоли:
- Потяните корпус консоли вниз и на себя
- Отсоедините разъемы подсветки при их наличии

Осмотрите освобожденный замок зажигания – теперь доступны все провода и клеммы для диагностики. При обратной сборке соблюдайте последовательность в обратном порядке, убедившись в надежной фиксации всех клипс.

Снятие контактной группы с замка зажигания

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте крестовую отвертку и плоскую отвертку для демонтажа пластиковых элементов.

Снимите нижнюю и верхнюю декоративные накладки рулевой колонки, открутив крепежные винты. Обеспечьте свободный доступ к тыльной части замка зажигания, где расположена контактная группа с пучком проводов.

Последовательность демонтажа

Найдите колодку проводов, подключенную к контактной группе. Нажмите на фиксатор и аккуратно отсоедините разъем от корпуса группы.
Осмотрите корпус контактной группы: с двух сторон расположены пластиковые защелки (или винты в зависимости от модификации).
Плоской отверткой подденьте и отожмите фиксаторы защелок поочередно. Если крепление винтовое – выкрутите винты крестовой отверткой.
Потяните контактную группу на себя, одновременно отсоединяя направляющий штифт из паза поворотного механизма замка. Извлеките узел из посадочного гнезда.

Важно: Не прикладывайте чрезмерное усилие при снятии – пластиковые крепления хрупкие. Зафиксируйте положение поворотной части замка (обычно режим "ACC") перед демонтажем для облегчения установки новой группы.

Проверка целостности проводов мультиметром

Перед проверкой обесточьте цепь, отсоединив минусовую клемму аккумулятора. Подготовьте мультиметр: переключите в режим измерения сопротивления (Ω) или прозвонки (значок звуковой волны). Убедитесь в исправности самого прибора, замкнув щупы – при прозвонке должен прозвучать сигнал, в режиме Ω значение должно стремиться к нулю.

На схеме замка зажигания ВАЗ 2109 идентифицируйте проверяемые провода по цветовой маркировке и их назначению (масса, +12В после ключа, стартер и т.д.). Очистите контакты от окислов на разъёмах и точках подключения – плохой контакт исказит результаты измерений.

Последовательность проверки

Прозвонка участка цепи:

Снимите разъём с проверяемого узла (замка зажигания, реле, колодки предохранителей).
Подключите один щуп мультиметра к началу провода (например, контакт на разъёме замка).
Второй щуп присоедините к концу этого провода (соответствующему контакту на колодке реле или потребителе).
Оцените результат:
- При прозвонке: звуковой сигнал = целостность.
- В режиме Ω: показания 0-2 Ома = целостность.
- Отсутствие сигнала или «OL»/«1» на экране = обрыв.

Проверка на КЗ: Переключите мультиметр в режим прозвонки. Один щуп закрепите на проверяемом проводе, второй – на кузове (чистая металлическая поверхность). Звуковой сигнал укажет на короткое замыкание на массу.

Важно: Проверяйте каждый провод отдельно. При выявлении обрыва или КЗ осмотрите участок на предмет перетирания изоляции, окисления контактов, механических повреждений. Замените неисправный провод с обязательной термоусадкой соединений.

Прозвонка контактов на предмет замыкания

После визуального осмотра и идентификации проводов приступайте к прозвонке мультиметром. Установите прибор в режим измерения сопротивления (Ω) или звуковой прозвонки. Отсоедините аккумулятор и снимите клеммы с замка зажигания для исключения ложных цепей.

Проверяйте каждую пару контактов при различных положениях ключа («OFF», «ACC», «ON», «START»). Особое внимание уделите комбинациям, которые не должны контактировать в текущем режиме работы. Фиксируйте показания прибора и сравнивайте их с эталонными значениями для исправного замка.

Порядок проверки

Критические точки контроля:

Между силовым питанием (контакт 30/1) и массой – должно быть бесконечное сопротивление
Между цепью стартера (контакт 50) и ACC (контакт 15) в положении «ON» – отсутствие контакта
Между зажиганием (контакт 15/1) и дополнительными потребителями (контакт 30/2) в положении «OFF» – разрыв цепи

Таблица типовых неисправностей:

Симптом	Проверяемая пара	Нормальное сопротивление
Не гаснет подсветка	30/1 – 30/2 в «OFF»	∞ Ω (обрыв)
Стартер крутит без ключа	50 – 30/1 в «OFF»	>1 МОм
Прикуриватель работает постоянно	30 – 15 в «ACC»	0 Ω (только в ACC)

При обнаружении сопротивления ниже 50 кОм между непарными контактами – разбирайте корпус замка. Проверяйте угольные дорожки на роторе и контактные площадки на наличие перемычек, заусенцев или загрязнений. Замыкание чаще возникает между соседними секторами из-за износа диэлектрических перегородок.

Диагностика напряжения на разных режимах зажигания

Для корректной проверки подготовьте мультиметр в режиме измерения постоянного напряжения (20 В) и техническую документацию со схемой электропроводки вашего автомобиля. Отключите минусовую клемму аккумулятора перед началом работ, чтобы избежать короткого замыкания.

Проверка выполняется на контактах замка зажигания при включенном аккумуляторе. Основные точки диагностики – выводы колодки проводов, подключенной к тыльной части замка. Ключевые контакты для тестирования обозначены на разъёме (обычно маркированы цифрами или цветами проводов согласно схеме ВАЗ 2109).

Процедура проверки по режимам

Последовательно переключайте ключ зажигания в положения, фиксируя показания мультиметра между массой (кузов) и проверяемыми контактами:

Положение "0" (выключено):
- Напряжение должно присутствовать только на контакте питания (постоянный +12В от АКБ).
- Остальные контакты (стартера, зажигания, приборов) – 0В.
Положение "I" (зажигание):
- +12В появляется на контактах цепей зажигания, топливного насоса, приборной панели и ЭБУ.
- Контакт стартера остаётся без напряжения.
Положение "II" (пуск):
- +12В подаётся одновременно на все системы из положения "I", плюс на контакт стартера.
- После отпускания ключа (возврат в "I") напряжение на стартере пропадает.

Таблица эталонных значений:

Режим ключа	Питание (АКБ)	Зажигание/приборы	Стартер
0	+12В	0В	0В
I	+12В	+12В	0В
II	+12В	+12В	+12В

Отклонения от указанных параметров свидетельствуют о неисправностях: обрыв цепи при отсутствии напряжения, замыкание на массу при пониженных показателях, выход из строя контактной группы замка или повреждение проводов. Особое внимание уделите контакту стартера – его "залипание" в положении +12В после пуска двигателя приводит к поломке втягивающего реле и бендиксa.

Анализ распространенных проблем с проводкой

Электрические неисправности в цепи зажигания ВАЗ 2109 часто связаны с деградацией проводки или потерей контакта. Наиболее уязвимые участки – гибкий жгут между замком и рулевой колонкой, колодки разъемов и контактная группа самого выключателя зажигания.

Проблемы проявляются отказом запуска, самопроизвольным глохнувшим двигателем, некорректной работой фар или дворников. Для точной диагностики потребуется мультиметр и визуальный осмотр цепей на предмет механических повреждений и окислов.

Типичные неисправности и их симптомы

Обрыв проводов в гибком жгуте:
Симптомы: Полное отсутствие питания при повороте ключа, отказ стартера, неработающие стеклоочистители или указатели поворотов.
Окисление контактов в разъемах:
Симптомы: Прерывистая работа систем, необходимость шевелить ключом для запуска, тусклый свет приборной панели.
Короткое замыкание в жгуте:
Симптомы: Срабатывание предохранителей F7 (15А) или F10 (20А), запах горелой изоляции, одновременное включение несвязанных приборов.
Износ контактной группы замка:
Симптомы: Отсутствие искры или питания бензонасоса в положении «START», неотключение стартера после пуска двигателя.
Нарушение изоляции проводов:
Симптомы: КДЗ при касании рулевой колонки, ложные сигналы на приборной панели, локальный нагрев участка проводки.

Проверяемый участок	Метод диагностики	Норма
Контакт 50 замка (стартер)	Замер напряжения при повороте ключа в START	≥ 11.5V
Контакт 30/1 (постоянный +12V)	Прозвон мультиметром в режиме сопротивления	0.1–0.5 Ом до АКБ
Контакт 15 (зажигание)	Проверка напряжения при включенном зажигании	12V ± 0.5V

Замена поврежденных проводов в жгуте

Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму аккумулятора. Визуально и мультиметром прозвоните каждый провод жгута, подключенного к замку зажигания, чтобы точно определить поврежденные участки – обрывы, замыкания или участки с нарушенной изоляцией.

Подготовьте новые провода с аналогичным сечением и цветовой маркировкой, термоусадочные трубки и инструмент для зачистки контактов. Маркируйте демонтируемые провода изолентой с пометками согласно схеме подключения, чтобы избежать ошибок при обратной сборке.

Пошаговый процесс замены

Аккуратно размотайте защитную изоленту жгута в зоне повреждения.
Отсоедините неисправный провод от колодки замка зажигания:
- Подденьте фиксатор контакта тонкой отверткой
- Извлеките провод вместе с металлической клеммой
Обрежьте поврежденный участок кусачками, сохраняя оригинальный разъем при возможности.
Соедините новый провод с уцелевшей частью жгута:
- Зачистите концы на 7-10 мм
- Скрутите жилы пассатижами
- Пропаяйте соединение для надежности
Наденьте термоусадочную трубку на место соединения и прогрейте феном до герметизации.

Контрольная сборка: Уложите восстановленный жгут по штатным трассам, избегая натяжения и перегибов. Закрепите хомутами, подключите колодку к замку зажигания и проверьте работу всех режимов (зажигание, стартер, приборы) до фиксации изолентой.

Важно: После подключения АКБ убедитесь в отсутствии искрения, нагрева проводов или самопроизвольного срабатывания стартера – это сигнализирует о неправильном монтаже!

Установка новой контактной группы замка зажигания ВАЗ 2109

После снятия старой контактной группы тщательно очистите посадочное место в замке от пыли и грязи. Проверьте состояние штекерного разъёма на предмет окисления или повреждения контактов – при необходимости обработайте их специальным очистителем.

Убедитесь, что новая контактная группа полностью идентична заменяемой по количеству выводов и их расположению. Сориентируйте её относительно фиксатора на корпусе замка, совместив установочный выступ с пазом на приводе.

Порядок подключения проводов

Ключевые этапы установки:

Аккуратно наденьте штекер разъёма на контакты группы, совместив метки на колодке и корпусе
Зафиксируйте группу поворотом по часовой стрелке до характерного щелчка
Проверьте надёжность крепления, слегка потянув деталь на себя

При подключении обязательно сверьтесь со схемой расположения проводов:

Цвет провода	Назначение
Красный	Постоянный "+" от АКБ
Коричневый	Задние фонари (габариты)
Синий с чёрным	Стартер
Розовый с чёрным	Зажигание (ACC)

Важно! Перед тестированием дважды проверьте соответствие подключения цветовой маркировке на схеме. После установки поверните ключ во все положения, убедившись в отсутствии самопроизвольного отключения контактов и корректной работе световой индикации на панели приборов.

Тестирование работы замка зажигания перед сборкой

Подключите мультиметр в режиме прозвонки или измерения сопротивления к контактам разъёма замка зажигания. Последовательно проверяйте замыкание цепей при повороте ключа во всех положениях: "0" (выключено), "I" (зажигание), "II" (стартер), "III" (подсветка). Сверьте результаты с электрической схемой конкретной модификации ВАЗ 2109.

Убедитесь в отсутствии короткого замыкания между соседними контактами и корпусом в каждом режиме. Особое внимание уделите отсутствию паразитных замыканий в положении "II" – одновременная активация стартера и цепей зажигания может повредить реле.

Порядок диагностики

Выполните проверку по алгоритму:

Положение "0": Контакт "15" (система зажигания) должен быть разомкнут
Положение "I":
- Замкнуты контакты "15/1" (зажигание) и "30/1" (питание)
- Разомкнут контакт "50" (стартер)
Положение "II":
- Замкнуты контакты "15", "30/1" и "50"
- Проверьте возврат в "I" при отпускании ключа

Дополнительно протестируйте механическую часть: плавность хода ключа, чёткую фиксацию в позициях, отсутствие заеданий. При обнаружении несоответствий схеме или механических дефектов разберите корпус замка повторно для устранения проблем.

Правила герметизации контактов после ремонта

Герметизация контактов замка зажигания ВАЗ 2109 критична для предотвращения окисления и коррозии, вызванных влагой и дорожными реагентами. Некачественная изоляция приводит к нарушению электропроводности, нестабильному запуску двигателя и поломкам электрооборудования.

После восстановления соединений и проверки работоспособности цепи необходимо тщательно обработать все контактные группы и места соединений проводов. Это исключит короткие замыкания и обеспечит долговечность ремонта.

Пошаговая инструкция

Очистка поверхностей: Обезжирьте контакты и провода ацетоном или спиртом. Удалите остатки старой изоляции, ржавчину и загрязнения.
Нанесение герметика:
- Используйте термостойкий силиконовый герметик (например, Loctite 5920) или автоспецсостав (ABRO GP-660).
- Равномерно покройте контактные группы тонким слоем, избегая попадания внутрь разъёмов.
Изоляция соединений:
- Обожмите оголённые участки термоусадочной трубкой, прогрев её феном.
- Альтернатива: намотайте 2-3 слоя влагостойкой изоленты (3M Scotch 70) с нахлёстом 50%.
Защита разъёмов: Заполните тыльную часть колодок консистентной смазкой (LIQUI MOLY Kupfer-Spray) для вытеснения воздуха и влаги.

Ключевые требования к материалам

Материал	Критерии выбора
Герметик	Термостойкость (от -40°C до +200°C), диэлектрические свойства
Термоусадка	Коэффициент усадки 2:1, наличие клеевого слоя
Изолента	ПВХ-основа, устойчивость к бензину и маслу
Смазка	Высокие антикоррозийные свойства, нейтральность к пластику

Важно: Перед сборкой замка убедитесь в полном высыхании герметика (время полимеризации указано на упаковке). Избыток состава удалите салфеткой – капли на токоведущих частях могут вызвать пробой изоляции.

Список источников

При работе с электропроводкой автомобиля, особенно такой критичной системы как зажигание, крайне важно опираться на проверенные и точные технические данные. Неверное подключение или повреждение изоляции может привести к короткому замыканию, выходу из строя электронных компонентов или даже возгоранию.

Представленные ниже источники содержат детализированные схемы подключения замка зажигания ВАЗ 2109, цветовую маркировку проводов, описание контактов разъемов и типовые неисправности. Всегда сверяйте информацию из нескольких материалов и используйте мультиметр для прозвонки цепей перед монтажом.

Официальное руководство по ремонту ВАЗ 2108/2109 - заводская документация с принципиальными схемами электрооборудования, включая раздел "Система зажигания".
Книга "Электрооборудование автомобилей ВАЗ 2108, 2109" (авторы: А. П. Пехальский, И. А. Пехальский) - подробное описание работы цепей с иллюстрациями.
Форум "Клуб ВАЗ 2109" - разделы по электрике с реальными кейсами ремонта, фотографиями монтажа и разборами типовых ошибок.
Видеоинструкции на YouTube-каналах - визуальные руководства по демонтажу замка зажигания, прозвонке контактов и поиску обрывов в цепи.
Специализированные сайты по ремонту LADA (например: "ВАЗ Ремонт", "Автоэлектрик ВАЗ") - схемы в графическом формате с пояснениями функций каждого провода.
Практическое пособие "Автоэлектрика ВАЗ своими руками" - таблицы соответствия цветов проводов и назначения клемм замка зажигания.
