Разъемы папа-мама - соединения в автомобиле

Статья обновлена: 18.08.2025

Современный автомобиль представляет собой сложный комплекс электронных систем, где надежное соединение компонентов критически важно. Разъемы типа папа-мама служат базовыми элементами коммутации в бортовой сети.

Эти разъемы обеспечивают быстрый монтаж, замену оборудования и диагностику. Их конструкция гарантирует защиту контактов от влаги, вибрации и коррозии.

Понимание назначения и технических особенностей автомобильных разъемов необходимо для грамотного обслуживания, ремонта и модернизации электрооборудования транспортного средства.

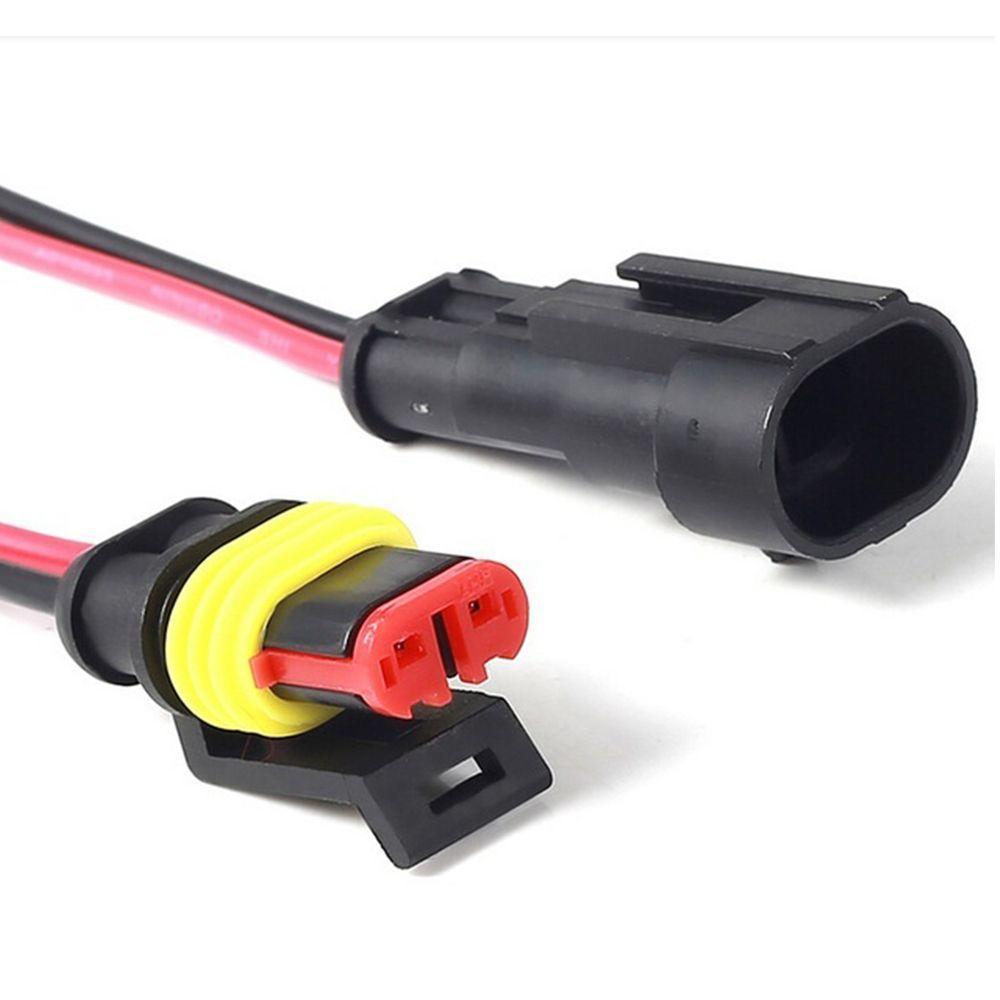

Принцип работы штекер-гнездовых соединений в авто

Принцип работы штекер-гнездовых соединений в авто

Штекерно-гнездовые соединения функционируют за счёт механического контакта между металлическими контактами-"папа" (штырями) и контактами-"мама" (пружинящими гнёздами). При сочленении разъёмов штыри входят в гнёзда, создавая плотное прилегание поверхностей. Это обеспечивает непрерывность электрической цепи между подключёнными компонентами.

Пружинные свойства гнездовых контактов создают постоянное давление на штыри, компенсируя вибрации и температурные деформации. Надёжность контакта зависит от качества материалов (чаще медь или латунь с покрытиями), геометрии элементов и силы сочленения. Коррозионностойкие покрытия (олово, золото) снижают переходное сопротивление.

Ключевые особенности работы

  • Электрическая проводимость: Площадь соприкосновения контактов определяет токопроводящую способность и минимизирует потери энергии.
  • Механическая фиксация: Защёлки и уплотнители предотвращают самопроизвольное расцепление при тряске.
  • Защита от внешних факторов: Резиновые манжеты и корпуса с классами IP защищают от влаги, пыли и химических воздействий.
Параметр Влияние на работу
Усилие сочленения Обеспечивает стабильность контакта, но избыток усложняет монтаж
Температурный диапазон Определяет сохранение эластичности уплотнений и упругости контактов
Вибрационная стойкость Зависит от точности изготовления и наличия демпфирующих элементов

Деградация соединений возникает при коррозии, усталости металла или загрязнении контактных групп, приводя к росту сопротивления и перегреву. Регулярная диагностика контактов и применение контактных смазок продлевают ресурс.

Ключевые функции разъемов в электропроводке автомобиля

Основное назначение разъемов типа "папа-мама" заключается в обеспечении быстрого и надежного соединения электронных компонентов автомобиля. Они служат точками коммутации между жгутами проводов, блоками управления, датчиками и исполнительными устройствами.

Конструкция разъемов гарантирует правильную полярность подключения за счет уникальной геометрии ключей и фиксаторов, исключая ошибки монтажа. Герметичные исполнения предотвращают коррозию контактов от влаги, грязи и химических реагентов.

Критические задачи, решаемые разъемами

  • Модульность сборки: Упрощение производства и ремонта за счет разделения проводки на функциональные сегменты
  • Защита от вибраций: Фиксация контактов пружинными зажимами предотвращает разрыв соединений при тряске
  • Электробезопасность: Изоляция токоведущих частей снижает риски короткого замыкания
  • Термостойкость: Сохранение работоспособности в экстремальных температурных диапазонах (-40°C до +120°C)
Функция Техническая реализация
Передача данных Экранированные контакты для CAN/LIN-шины
Силовая коммутация Усиленные клеммы с увеличенным сечением
Диагностика Дублирующие контакты для тестового оборудования
  1. Стандартизация: Унификация типоразмеров позволяет совмещать компоненты разных производителей
  2. Ремонтопригодность: Возможность замены отдельных участков проводки без демонтажа всего жгута
  3. Адаптация: Легкая интеграция дополнительного оборудования через штатные разъемы

Классификация разъемов по количеству контактов

Автомобильные разъемы папа-мама систематизируют по числу контактов, что напрямую влияет на их функциональное назначение и область применения. Каждая конфигурация разработана для передачи определенного объема данных, сигналов управления или силового тока в рамках конкретных бортовых систем транспортного средства.

Выбор разъема с подходящим количеством контактов критичен для обеспечения надежной коммутации, предотвращения перегрузки цепей и минимизации риска ошибок при подключении оборудования. Производители строго стандартизируют этот параметр для совместимости компонентов.

Основные категории контактных групп

  • Одноконтактные (1-pin): Применяются для простейших соединений – передачи силового тока (массовый провод, питание фар) или одиночных сигналов (датчики температуры). Отличаются минимальными габаритами.
  • Многоконтактные малой плотности (2–12 pin): Наиболее распространенный тип. Используются в системах:
    • Освещения (фары, поворотники)
    • Аудио (динамики, магнитолы)
    • Базовых датчиков (ABS, положение педалей)
    • Электроприводов (стеклоподъемники, зеркала)
  • Многоконтактные высокой плотности (13–48+ pin): Предназначены для сложных модулей с обменом большими объемами данных:
    • Блоки управления двигателем (ECU), трансмиссией (TCU)
    • Мультимедийные системы (навигация, Head Unit)
    • Цифровые шины (CAN, LIN, FlexRay)
    • Комбинации приборов и системы безопасности (Airbag)
Количество контактов Типовые применения Ключевые особенности
1 Масса, силовое питание, простые датчики Компактность, высокая токовая нагрузка
2–6 Лампы освещения, электромоторы, базовые сенсоры Универсальность, простота монтажа
8–16 Аудиосистемы, блоки управления кузовом, CAN-шины Защита от переполюсовки, фиксаторы
24–48+ Центральные ЭБУ, дисплеи, адаптивные системы Экранирование, ключи позиционирования, влагозащита

Важно: Увеличение числа контактов требует применения специализированных ключей (физических выступов/пазов) и цветовой маркировки для исключения некорректного соединения. Высокоплотные разъемы часто оснащаются двухступенчатой фиксацией (предварительная защелка + основной замок) и герметизирующими манжетами.

Типы корпусов: пластиковые vs термостойкие

Стандартные пластиковые корпуса изготавливаются из полиамида (PA6, PA66), полипропилена (PP) или ABS-пластиков. Они обеспечивают базовую защиту контактов от механических повреждений, пыли и влаги при умеренных эксплуатационных температурах (обычно до +85°C...120°C). Основные преимущества – низкая стоимость, малый вес и простота литья под сложные формы, что позволяет создавать компактные разъемы с высокой плотностью контактов.

Термостойкие корпусы используют специализированные полимеры: PPS (полифениленсульфид), PBT (полибутилентерефталат) с минеральными наполнителями или LCP (жидкокристаллические полимеры). Такие материалы сохраняют структурную целостность при температурах до +150°C...200°C и выше. Ключевое применение – моторные отсеки, зоны выхлопных систем, соединения вблизи тормозных механизмов, где требуется устойчивость к длительному термостарению и агрессивным средам (масла, топливо, антифриз).

Критерии выбора

  • Тепловая нагрузка: Для стандартных условий подходят пластиковые корпуса. В "горячих" зонах обязательны термостойкие аналоги.
  • Химическая стойкость: Термопласты (PPS, LCP) устойчивы к ГСМ и растворителям, тогда как обычный пластик может деформироваться.
  • Механические свойства: Термостойкие полимеры обладают повышенной прочностью и устойчивостью к вибрациям.
Характеристика Пластиковые корпуса Термостойкие корпуса
Рабочая температура −40°C...+120°C −40°C...+200°C
Стойкость к ГСМ Ограниченная Высокая
Типовые материалы PA6, PP, ABS PPS, PBT-GF30, LCP
Стоимость Низкая Выше на 30-100%

Неправильный выбор корпуса при экстремальных температурах ведет к хрупкости, растрескиванию, потере герметичности и коротким замыканиям. Термостойкие версии часто имеют дополнительные конструктивные элементы: усиленные защелки, термокомпенсаторы и металлические армирующие вставки для сохранения геометрии при тепловом расширении.

Отличия по степени пыле- и влагозащиты (IP-класс)

Класс IP (Ingress Protection) строго регламентирует устойчивость разъемов к проникновению твердых частиц и жидкостей. Первая цифра кода (от 0 до 6) указывает на защиту от пыли, вторая (от 0 до 9) – от влаги. Чем выше значение, тем надежнее изоляция контактов.

Для автомобильных разъемов критичен диапазон IP54–IP69K. IP54 обеспечивает базовую защиту от брызг и пыли, тогда как IP67/68 гарантирует герметичность при погружении в воду на глубину до 1 метра (IP67 – до 30 мин, IP68 – дольше). Специальный стандарт IP69K выдерживает мойку высоким давлением.

Ключевые особенности по классам

  • IP54: Минимально допустимый уровень для салона. Защищает от случайных брызг и крупной пыли.
  • IP65/66: Обязательны для разъемов в колесных арках или под капотом. Устойчивы к водяным струям и пылевому облаку.
  • IP67/68: Применяются в узлах, контактирующих с лужами или грязью (датчики ABS, блоки фар). Полная водонепроницаемость при временном затоплении.
  • IP69K: Экстремальная защита для спецтехники или систем, подвергающихся мойке Керхером.
Класс IP Защита от пыли Защита от влаги Типовое применение
IP54 Ограниченное проникновение Брызги с любого направления Салон, приборная панель
IP66 Полная изоляция Мощные струи воды Подкапотное пространство
IP67 Полная изоляция Погружение до 1 м (30 мин) Датчики в колесных нишах
IP69K Полная изоляция Пароструйная очистка Сельхозтехника, системы охлаждения

Кодировка разъемов: цветовые и цифровые маркеры

Цветовая маркировка проводников и корпусов разъемов служит для визуальной идентификации назначения цепей и ускорения процесса коммутации. Стандартизированные оттенки (например, красный для питания +12V, черный для "массы", синий для сигналов CAN-шины) минимизируют риски ошибок при подключении оборудования в условиях ограниченного пространства или плохой освещенности.

Цифровые обозначения наносятся непосредственно на контакты или корпус разъема методом лазерной гравировки, литья либо печати. Эти коды (например, "30" – постоянный "+" от АКБ, "31" – масса, "15" – питание через замок зажигания) дублируют электрические схемы и позволяют точно определить функционал каждого пина с помощью мультиметра или технической документации.

Ключевые особенности маркировки

  • Унификация: Соответствие международным стандартам (ISO, DIN, SAE) обеспечивает совместимость компонентов разных производителей.
  • Устойчивость: Маркеры наносятся термостойкими красками или рельефно для защиты от истирания, влаги и агрессивных сред.
  • Дублирование информации: Комбинация цвета и цифр гарантирует распознавание даже при повреждении одного из маркеров.
Цвет провода Цифровой код Тип цепи
Красный 30 Постоянное питание (+12V)
Желтый 58 Габаритные огни
Коричневый 31 Масса (GND)
Синий 15 Зажигание/ACC

Важно: Некоторые производители используют собственную кодировку для защищенных цепей (иммобилайзер, датчики безопасности). Расшифровка таких маркеров возможна только через сервисные мануалы бренда.

Критерии выбора сечения проводов для разъемов

Сечение провода напрямую определяет его способность передавать электрический ток без перегрева. Недостаточное сечение вызывает повышенное сопротивление, что приводит к потерям напряжения, чрезмерному нагреву контактов и изоляции, а в критических случаях – к возгоранию. Для каждого типа нагрузки (постоянной или импульсной) требуется точный расчет допустимой плотности тока.

Ключевым фактором является номинальный ток потребителя, подключенного через разъем. Пиковые токи (например, при запуске двигателя или включении мощных устройств) должны учитываться отдельно, так как они создают кратковременную, но значительную нагрузку. Длина проводника от источника питания до потребителя также влияет на падение напряжения: чем длиннее трасса, тем больше сечение требуется для компенсации потерь.

Основные параметры для расчета

  • Максимальный ток нагрузки: Определяется по техдокументации устройства или измеряется амперметром в рабочем режиме.
  • Допустимое падение напряжения: Обычно не более 3-5% от номинала бортовой сети (например, 0.36–0.6В для 12В системы).
  • Длина проводника: Полный путь прохождения тока («+» от источника к потребителю и «–» обратно).
  • Материал жилы: Медь (высокая проводимость) или алюминий (требует увеличения сечения на 60% при аналогичной токовой нагрузке).
  • Условия эксплуатации: Температура окружающей среды, наличие теплоизоляции, группировка проводов в жгуты.

Для точного подбора сечения используйте специализированные таблицы или формулу:

S = (I × L × ρ × 2) / (ΔU), где:

S – сечение (мм²),

I – ток (А),

L – длина одного провода (м),

ρ – удельное сопротивление меди (0.0175 Ом·мм²/м),

ΔU – допустимое падение напряжения (В).

Ток (А) Длина трассы 3м Длина трассы 5м
10 0.5 мм² 0.75 мм²
20 1.0 мм² 1.5 мм²
30 1.5 мм² 2.5 мм²

Важно: Выбранное сечение должно соответствовать типоразмеру контактов в разъеме. Установка слишком толстого провода в малогабаритный контакт нарушит надежность соединения, а тонкого – вызовет перегрев. Всегда учитывайте стандарты производителя разъема по максимальному сечению.

Допустимая токовая нагрузка на контакты

Допустимая токовая нагрузка на контакты разъёма определяет максимальный ток, который способны длительно выдерживать соединения типа "папа-мама" без перегрева, оплавления или потери электрических свойств. Этот параметр напрямую влияет на надёжность и безопасность работы электрооборудования автомобиля, так как превышение допустимых значений ведёт к деградации контактных поверхностей, увеличению сопротивления и риску возгорания.

Величина нагрузки зависит от нескольких ключевых факторов: материала контактов (медь, латунь, бронза), площади их соприкосновения, конструкции клеммы (плоская, цилиндрическая, ножевая), качества покрытия (олово, золото, серебро) и условий эксплуатации (температура окружающей среды, вибрации). Производители указывают номинальный ток для каждой модели разъёма в технической документации, и этот показатель является критическим при проектировании цепи.

Ключевые аспекты и рекомендации

При выборе и эксплуатации разъёмов учитывайте:

  • Деградация контактов: Постоянная работа на пределе нагрузки ускоряет окисление и износ, сокращая срок службы.
  • Термические последствия: Перегрев вызывает расширение материалов, ослабляя фиксацию и увеличивая переходное сопротивление.
  • Пиковые токи: Кратковременные превышения (например, при запуске двигателя) допустимы, если средняя нагрузка остаётся в норме.
Тип контакта Пример сечения провода (мм²) Типовая нагрузка (А)
Мелкий штекер (0.64 мм) 0.35 - 0.5 3 - 5
Стандартный (2.8 мм) 0.75 - 1.5 10 - 15
Силовой (6.3 мм) 2.5 - 6.0 25 - 50

Важно: При параллельном подключении нескольких контактов в одном разъёме суммарный ток не должен превышать общую мощность, заложенную в конструкцию корпуса. Для цепей с высокой индуктивной нагрузкой (например, топливные насосы) используйте разъёмы с запасом по току ≥30%.

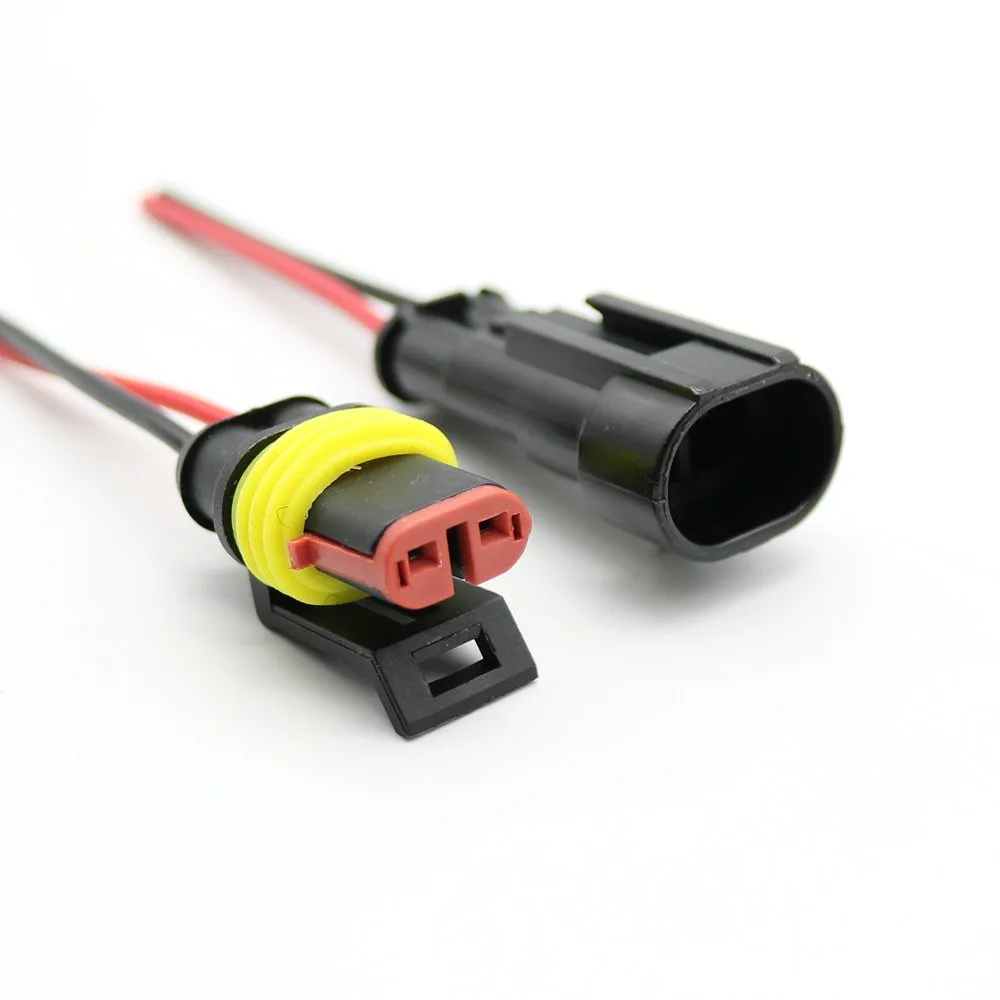

Номинальное напряжение для автомобильных разъемов

Номинальное напряжение для автомобильных разъемов

Номинальное напряжение определяет максимально допустимое рабочее напряжение в электрической цепи, при котором разъем гарантированно функционирует без пробоя изоляции или возникновения дугового разряда. Для стандартных автомобильных систем это значение базируется на бортовой сети 12 В, однако учитывает возможные скачки напряжения при работе генератора или стартера.

Большинство массовых разъемов рассчитаны на 24–48 В, что обеспечивает двукратный запас прочности относительно штатного напряжения (12 В в легковых авто, 24 В в грузовиках). Данный резерв критичен для защиты от переходных процессов, возникающих при коммутации индуктивных нагрузок (стартера, топливных насосов) или неисправностях регулятора генератора.

Ключевые особенности и требования

Стандартизация по классам:

  • Базовые разъемы (фары, датчики): 12–24 В
  • Силовые цепи (генератор, стартер): 48–60 В
  • Высоковольтные гибридные системы: 400–1000 В

Факторы влияния на выбор:

  1. Толщина изоляции контактов и корпуса
  2. Расстояние между токоведущими элементами
  3. Материалы диэлектриков (термостойкость при перегрузках)
Тип разъема Номинальное напряжение (В) Пиковое напряжение (В)
FAKRA (мультимедиа) 24 50
AMP Superseal (под капотом) 48 100
High Voltage Connector (гибриды) 600 1500

Превышение номинального напряжения ведет к риску межконтактного замыкания, оплавлению пластика и возгоранию. Для цепей с импульсными помехами (катушки зажигания) дополнительно учитывают устойчивость к кратковременным перенапряжениям до 100–200% от номинала.

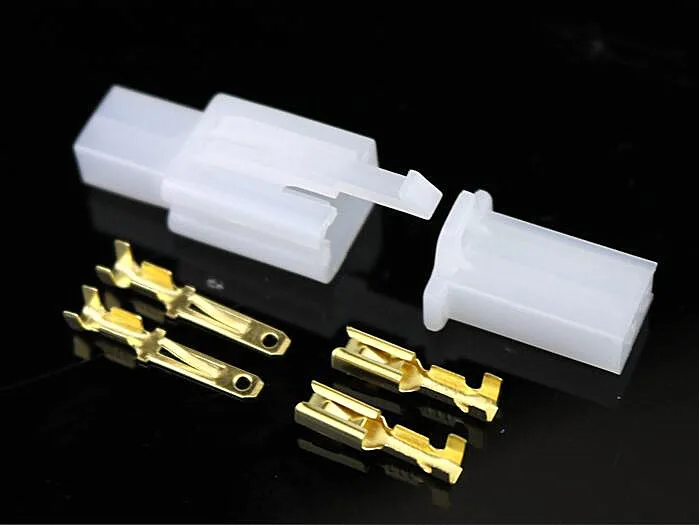

Материалы токопроводящих контактов: медь, латунь, бронза

Основными материалами для изготовления токопроводящих контактов в автомобильных разъемах являются медь и ее сплавы – латунь и бронза. Выбор конкретного материала определяется необходимостью балансировки ключевых характеристик: электропроводности, механической прочности, упругости, устойчивости к коррозии и износу, а также стоимости.

Для защиты основного материала контакта от окисления и улучшения паяемости или обеспечения надежного скользящего контакта, поверхность практически всегда покрывается тонким слоем другого металла. Наиболее распространенные покрытия: олово (Sn), никель (Ni), серебро (Ag) и золото (Au), каждое из которых применяется в зависимости от требуемых электрических параметров и условий эксплуатации разъема.

Сравнительные характеристики материалов контактов

Сравнительные характеристики материалов контактов

Каждый материал обладает уникальным набором свойств, делающим его предпочтительным для определенных типов разъемов и условий работы:

  • Медь (Cu):
    • Высшая электропроводность среди рассматриваемых материалов (близка к 100% IACS).
    • Отличная пластичность и способность к холодной деформации.
    • Основной недостаток: Относительно низкая механическая прочность и твердость, что делает контакты более подверженными деформации под нагрузкой и износу при многократных сочленениях/расчленениях.
    • Применение: Чаще используется в виде луженой проволоки для клемм аккумулятора или в ответственных силовых разъемах, где критична минимальная потеря напряжения, но требуется защитное покрытие (обычно олово или серебро).
  • Латунь (Сплав Cu-Zn):
    • Оптимальное сочетание цены, прочности и технологичности.
    • Значительно выше прочность и твердость по сравнению с чистой медью, лучше держит форму и устойчива к деформации.
    • Основной недостаток: Электропроводность ниже, чем у меди (обычно 20-40% IACS в зависимости от состава).
    • Применение: Самый распространенный материал для штыревых ("папа") и гнездовых ("мама") контактов в массовых автомобильных разъемах (FAKRA, ISO, типовые прямоугольные разъемы), особенно для сигнальных цепей и цепей средней мощности. Требует обязательного защитного покрытия (чаще всего олово или никель).
  • Бронза (Сплав Cu-Sn, иногда с другими элементами):
    • Высокая прочность, твердость и, что критично, отличная упругость.
    • Хорошая износостойкость при многократных циклах подключения/отключения.
    • Электропроводность обычно выше, чем у латуни, но ниже, чем у меди (40-60% IACS).
    • Основной недостаток: Более высокая стоимость по сравнению с латунью.
    • Применение: Чаще всего используется для изготовления пружинящих гнездовых контактов ("мама") в разъемах, где требуется обеспечить длительное сохранение контактного давления и устойчивость к вибрациям (например, контакты в жгутах проводов, высоконадежные разъемы). Покрытие – олово, серебро, реже золото.
Материал Электропроводность (% IACS) Механическая прочность Упругость Износостойкость Типичное применение в разъемах
Медь (Cu) ~100% (Лучшая) Низкая Низкая Низкая Силовые клеммы (аккумулятор), ответственные силовые контакты (с покрытием)
Латунь (CuZn) 20-40% Средняя-Высокая Умеренная Умеренная Массовые штыревые и гнездовые контакты сигнальных/среднесиловых цепей
Бронза (CuSn) 40-60% Высокая Высокая (Ключевое преимущество) Высокая Пружинящие гнездовые контакты ("мама"), контакты в зонах вибраций

Виды фиксации: защелки, хомуты, резьбовые соединения

Надежная фиксация контактов "папа-мама" внутри разъема и предотвращение самопроизвольного рассоединения самого разъема критически важны для стабильной работы автомобильной электроники. Вибрации, перепады температур и постоянные механические воздействия требуют применения специальных механизмов крепления.

Выбор типа фиксации зависит от назначения разъема, требуемой степени защиты от влаги и пыли (IP-стандарт), уровня вибрационных нагрузок и необходимости частого соединения/разъединения. Основные виды фиксации включают защелки, хомуты и резьбовые соединения.

Основные типы фиксаторов

  • Защелки (Latches/Locks):
    • Принцип: Самый распространенный тип. Использует гибкие пластиковые "язычки" или боковые рычажки на корпусе вилки или розетки, которые зацепляются за ответные выступы.
    • Преимущества: Быстрое и простое соединение/разъединение одной рукой, без инструментов. Компактность конструкции.
    • Недостатки: Менее надежны при сильных вибрациях (риск самопроизвольного расстегивания). Защелки могут сломаться при неаккуратном использовании или на морозе. Требуют доступа к боковой стороне разъема для расстегивания.
    • Применение: Широко используется в салоне (блоки предохранителей, разъемы приборной панели, аудиосистемы, модули комфорта), датчиках, некоторых моторных разъемах с умеренными вибрациями.
  • Хомуты (Bayonet Locks):
    • Принцип: На корпусе вилки расположены направляющие штырьки или выступы, которые вставляются в пазы на розетке. Фиксация происходит путем поворота вилки относительно розетки на небольшой угол (обычно 1/8 или 1/4 оборота), пока выступы не зайдут под стопоры.
    • Преимущества: Более надежное соединение, чем у защелок, особенно устойчиво к вибрациям. Относительно быстрое соединение. Часто обеспечивает лучшую герметизацию.
    • Недостатки: Требует небольшого пространства для поворота, сложнее соединить "вслепую". Может потребовать двух рук или чуть больше усилий, чем защелка.
    • Применение: Датчики (ABS, скорости, давления), разъемы блоков управления (ECU), светотехника (фары, задние фонари), соединения в моторном отсеке, где важна виброустойчивость.
  • Резьбовые соединения (Screw Locks):
    • Принцип: На корпусах вилки и розетки имеются резьбовые втулки (гайки) или внешняя резьба. Фиксация осуществляется путем навинчивания специальной накидной гайки (часто с резиновым уплотнением) или самого корпуса.
    • Преимущества: Максимально надежное и прочное соединение, практически исключающее самопроизвольное рассоединение даже при экстремальных вибрациях. Обеспечивает высокую степень герметичности (IP67, IP69K).
    • Недостатки: Наиболее медленное и неудобное соединение/разъединение, почти всегда требует инструмента (ключ, отвертка) или значительного усилия рук. Занимает больше места.
    • Применение: Критичные соединения (стартер, генератор, высоковольтные системы гибридов/электромобилей), разъемы на коробке передач, разъемы в местах с прямым воздействием воды, грязи и сильных вибраций (шасси, колесные арки), промышленные транспортные средства.

Сравнение типов фиксации

Тип Фиксации Скорость Монтажа Надежность (Вибрация) Герметичность Инструмент Типичное Применение
Защелки Очень высокая Умеренная Низкая/Умеренная Не требуется Салон, приборная панель, датчики
Хомуты Высокая Хорошая Хорошая Не требуется (обычно) ECU, светотехника, датчики (ABS)
Резьбовые Низкая Очень высокая Очень высокая Требуется Стартер, генератор, высокое напряжение, экстремальные условия

Применение в системах освещения (фары, поворотники)

Разъемы типа "папа-мама" обеспечивают модульность и упрощают замену элементов освещения. Они соединяют лампы фар, поворотников, габаритов и стоп-сигналов с электропроводкой автомобиля, гарантируя стабильную подачу напряжения даже при вибрациях.

Использование стандартизированных разъемов (H4, H7, P21W и др.) позволяет унифицировать ремонт и модернизацию. Конструктивно они оснащены ключами для защиты от неправильного подключения, а материалы корпусов (термостойкий пластик, силикон) предотвращают расплавление от нагрева ламп.

Ключевые особенности разъемов для освещения

  • Влагозащита: Уплотнительные кольца и герметичные корпуса (например, IP67) блокируют попадание воды и грязи в фары.
  • Токовая нагрузка: Рассчитаны на мощность до 55-100 Вт (галоген) и 35 Вт (ксенон/LED), с клеммами из латуни или бронзы для минимизации потерь.
  • Безопасность: Фиксаторы-защелки исключают самопроизвольное отсоединение, а изоляция исключает КЗ при контакте с кузовом.
Тип разъема Применение Особенности
H4 2-нитевые фары (ближний/дальний) 3 контакта, металлический фиксатор
H7 Однонитевые фары, ПТФ Пружинный зажим, термостойкий кожух
PY21W (BAY15d) Поворотники, стоп-сигналы Асимметричные штыри для полярности

Для светодиодных фар применяются разъемы с дополнительными контактами (CAN-шина) для диагностики и управления. Отказ от пайки в пользу разъемов ускоряет сборку на конвейере и позволяет водителям самостоятельно менять лампы без инструмента.

Роль в работе датчиков двигателя и ЭБУ

Автомобильные разъемы папа-мама обеспечивают надежное электрическое соединение между датчиками двигателя и электронным блоком управления (ЭБУ). Каждый датчик (ДПКВ, ДМРВ, ДПДЗ, ДТОЖ и др.) передает через эти разъемы критические параметры: обороты коленвала, массовый расход воздуха, положение дроссельной заслонки, температуру охлаждающей жидкости. Любой сбой контакта из-за окисления, вибрации или неплотной фиксации приводит к искажению сигналов.

ЭБУ обрабатывает полученные данные для расчета топливно-воздушной смеси, угла опережения зажигания и других параметров. Корректная работа разъемов исключает ложные ошибки (например, P0335 при неисправности ДПКВ), предотвращает переход двигателя в аварийный режим и гарантирует точность показаний на приборной панели. Герметичные исполнения (IP67/IP69K) защищают контакты от влаги, масел и агрессивных сред в подкапотном пространстве.

Ключевые особенности разъемов для датчиков и ЭБУ

  • Кодировка ключей: Предотвращает неправильное подключение разнотипных датчиков
  • Позолоченные контакты: Снижают сопротивление для слаботочных сигналов (например, от кислородного датчика)
  • Двухкомпонентные уплотнители: Защищают от вибрационных нагрузок и перепадов температур
Тип датчикаРиски при нарушении контакта
Датчик положения коленвала (ДПКВ)Невозможность запуска двигателя, пропуски зажигания
Датчик детонацииСнижение мощности, повышенный расход топлива
Датчик кислорода (лямбда-зонд)Некорректный состав топливной смеси, рост выбросов СО

Важно: При диагностике ошибок ЭБУ (через OBD-сканер) первичной проверке подлежит целостность разъемов и контактов – до замены самих датчиков.

Подключение аудиосистемы и мультимедиа через разъемы

Автомобильные аудиоразъемы обеспечивают передачу сигналов между магнитолой, усилителями и акустическими системами. Основные задачи включают передачу аудиосигнала (как линейного уровня, так и усиленного), управление периферийными устройствами и синхронизацию данных мультимедиа. Корректное соединение компонентов напрямую влияет на качество звука и функциональность системы.

Конструкция разъемов учитывает вибрационные нагрузки, перепады температур и требования к электромагнитной совместимости. Контакты выполняются из материалов с высокой проводимостью (медь, латунь с покрытием) для минимизации потерь сигнала. Механическая фиксация типа "папа-мама" предотвращает самопроизвольное расцепление при эксплуатации.

Ключевые интерфейсы и стандарты

  • ISO-разъемы: Унифицированные 8- или 16-контактные колодки для подключения магнитолы к бортовой сети и акустике. Цветовая маркировка проводов упрощает монтаж.
  • RCA (тюльпаны): Парные коаксиальные разъемы для передачи линейного сигнала низкого уровня с магнитолы на усилитель. Чувствительны к наводкам, требуют экранированных кабелей.
  • Оптоволоконные (Toslink, MOST): Цифровые интерфейсы для передачи многоканального звука без потерь. Устойчивы к электромагнитным помехам, но критичны к изгибам кабеля.
Тип разъема Назначение Особенности
3.5mm AUX Аналоговый ввод с мобильных устройств Уязвим к контактному окислению, ограниченная полоса частот
USB Подключение флеш-накопителей, управление сенсорным экраном Требует стабильного напряжения 5В, версии 2.0/3.0 влияют на скорость передачи
HDMI Трансляция видео высокого разрешения Поддерживает ARC (Audio Return Channel), чувствителен к длине кабеля

При интеграции компонентов критично соблюдать полярность подключения динамиков (фазировку) и согласование импеданса. Несоответствие сопротивлений (стандарт – 4 Ом) вызывает перегрев усилителя и искажения. Для цифровых интерфейсов актуальна поддержка протоколов (A2DP для Bluetooth, MTP для USB), обеспечивающих распознавание устройств.

  1. Отключите аккумулятор перед монтажом для предотвращения КЗ.
  2. Проложите силовые и сигнальные кабели вразнобой для исключения наводок.
  3. Используйте термоусадку для изоляции мест соединения проводов.
  4. Проверьте соответствие распиновки разъемов спецификациям оборудования.

Использование для связи с OBD-II портом

Автомобильные разъемы папа-мама играют критическую роль при подключении диагностического оборудования к OBD-II порту транспортного средства. Стандартизированный 16-контактный разъем OBD-II (типа "мама") расположен в салоне авто, обычно в районе рулевой колонки, и требует применения кабеля с вилкой-папа для установки связи между бортовым компьютером и сканером.

Использование качественных разъемов гарантирует стабильную передачу данных по протоколам CAN, K-Line или J1850, что исключает ошибки при считывании кодов неисправностей или параметров в реальном времени. Плотное соединение предотвращает случайное отсоединение кабеля во время диагностики, особенно важное при длительных процедурах, таких как мониторинг готовности датчиков.

Ключевые особенности применения

  • Распиновка контактов: Соответствие стандарту ISO 15031-3 для передачи сигналов питания (+12V), CAN High/Low, массы и шин K-Line
  • Защита от переполюсовки: Ключи на корпусе разъема блокируют неправильное подключение
  • Устойчивость к вибрациям: Пружинные контакты сохраняют целостность сигнала при движении автомобиля
Параметр Требование Последствия нарушения
Сила тока До 5А на силовых контактах Перегрев и оплавление корпуса
Сопротивление < 0,5 Ом на контакт Искажение диагностических данных

Для профессионального оборудования применяют разъемы с позолоченными контактами, снижающими окисление при редком использовании. В бюджетных решениях используют никелирование, требующее регулярной очистки контактных групп от коррозии.

Разъемы CAN-шины: особенности конструкции

Конструктивно CAN-разъемы спроектированы для обеспечения надежной передачи дифференциальных сигналов в условиях высоких электромагнитных помех, характерных для автомобильной среды. Они используют двухпроводную витую пару (CAN_H и CAN_L), заключенную в экранированную оболочку для минимизации наводок.

Корпуса выполняются из термостойких материалов (например, PBT-пластика), а контактные группы – из латуни или бронзы с гальваническим покрытием (олово, золото) для защиты от коррозии и обеспечения стабильного соединения. Герметизирующие уплотнители предотвращают попадание влаги и пыли.

Ключевые особенности

  • Цветовая маркировка: Оранжевые корпуса (стандарт ISO 11898) для идентификации в жгутах.
  • Типы контактов:
    • Клеммные (под пайку/обжим)
    • Штыревые (прямое подключение к ECU)
  • Защита от переполюсовки: Асимметричная форма корпуса и ключи-фиксаторы.
  • Экран: Металлическая оплетка/фольга с дренажным проводом для заземления.
Характеристика Значение
Рабочее напряжение 12–24 В
Температурный диапазон -40°C…+125°C
Сопротивление контакта < 10 мОм

Важно: Для минимизации отражений сигнала волновое сопротивление линии должно составлять 120 Ом, что достигается применением витой пары и согласующих резисторов на оконечных узлах сети.

Проводка салона: прикуриватель и USB-порты

Электропроводка для прикуривателя и USB-портов требует точного подбора разъемов и сечения проводов для безопасной передачи тока. Прикуриватель использует стандартное гнездо (типа DC 12V), рассчитанное на нагрузку до 10-15А, с обязательным подключением через предохранитель. USB-порты питаются от преобразователя 12V/5V, встроенного в модуль или отдельный блок, с током до 2.4А на порт.

Ключевое значение имеют разъемы папа-мама: они обеспечивают быстрый монтаж, предотвращают переполюсовку и снижают риск короткого замыкания. Для прикуривателя применяются цилиндрические разъемы с фиксацией (например, TS 5.5×2.1mm), а для USB – специализированные коннекторы с экранированием для подавления помех при передаче данных.

Особенности подключения и защиты

Обязательные элементы схемы:

  • Предохранители: устанавливаются в разрыв положительного провода максимально близко к АКБ.
  • Сечение кабеля:
    • Прикуриватель: 1.5–2.5 мм² (зависит от нагрузки)
    • USB: 0.5–0.75 мм²
  • Экранирование: критично для USB во избежание помех аудиосистеме.
КомпонентТип разъемаНапряжениеЗащита
ПрикуривательЦилиндрический (папа/мама)12VПлавкий предохранитель
USB-портСпециализированный (папа/мама)5VПредохранитель + стабилизатор

Разъемы папа-мама для салонной проводки часто имеют водозащищенные исполнения (IP67) и термостойкую изоляцию. При подключении USB-контроллера к бортовой сети используется 4-контактный разъем: два контакта для питания 12V, два – для экранированного кабеля данных. Неправильная коммутация вызывает перегрев или выход оборудования из строя.

Соединения в системе климат-контроля

Разъемы в системе климат-контроля обеспечивают коммутацию между блоком управления, датчиками и исполнительными устройствами. Они передают сигналы температуры, влажности, положения заслонок, а также управляющие команды на электродвигатели и компрессор кондиционера. Отказоустойчивость соединений критична для точного поддержания микроклимата и предотвращения ложных срабатываний системы.

Конструктивно применяются герметизированные разъемы с защитой от влаги и пыли (класс IP67), часто с позолоченными контактами для защиты от коррозии. Распространены компактные форматы: например, двухрядные корпусы типа AMP Superseal или разъемы JST для датчиков. Обязательно присутствие фиксаторов (защелки, замки) для предотвращения самопроизвольного расцепления при вибрациях.

Ключевые компоненты и типы разъемов

Ключевые компоненты и типы разъемов

  • Датчики температуры: Миниатюрные 2-4 контактные разъемы с термостойкой изоляцией
  • Сервоприводы заслонок: Разъемы на 6-8 пинов с усиленными токопроводящими шинами
  • Блок управления климатом: Многорядные штекеры (до 40 контактов) с экранированием
  • Исполнительные механизмы: Вибростойкие разъемы с поплавковыми уплотнениями
Тип соединенияНазначениеОсобенности
CAN-шинаОбмен данными между модулямиВилки с экранированными витыми парами
Силовые линииПитание вентиляторов/нагревателейТолстостенные контакты (2.8-4.8 мм)
Аналоговые сигналыДатчики солнечного излученияПозолоченные штырьки для низкого сопротивления

При диагностике неисправностей особое внимание уделяется состоянию фиксаторов и окислению контактов в разъемах датчиков испарителя и сервоприводов. Деградация соединений приводит к ошибкам типа "обрыв цепи" или "короткое замыкание" в бортовой диагностике. Рекомендуется использовать специальные диэлектрические смазки при обслуживании для защиты от влаги.

Подключение подушек безопасности (SRS)

Система SRS (Supplemental Restraint System) требует абсолютной надежности соединений. Разъемы папа-мама здесь обеспечивают коммутацию пиропатронов, датчиков удара и контрольных модулей. Любой сбой контакта или случайное отсоединение провоцирует критическую ошибку системы, что отображается индикатором на приборной панели и блокирует срабатывание подушек при аварии.

Конструкция разъемов SRS включает механизмы двойной фиксации: основной замок и дополнительный предохранитель. Это исключает вибрационное расцепление во время эксплуатации автомобиля. Все контакты выполняются из позолоченных сплавов для минимизации сопротивления и предотвращения окисления, так как токи инициирования пиропатронов требуют точных значений.

Ключевые особенности подключения

  • Цветовая идентификация: Разъемы строго желтого цвета (стандарт ISO), что предотвращает путаницу с другими системами.
  • Процедура отключения: Обязательно обесточивание бортовой сети (снятие клеммы АКБ) и выжидание 10-15 минут для разрядки накопительных конденсаторов.
  • Короткозамкнущие контакты: При расстыковке разъема контакты "мамы" автоматически замыкаются на массу для исключения случайного срабатывания пиропатрона.
  • Замена поврежденных компонентов: Разъемы с деформированными фиксаторами или подгоревшими контактами ремонту не подлежат – только замена новым OEM-комплектом.
Компонент Тип разъема Особенности
Пиропатрон подушки 2-контактный экранированный Клеммы увеличенного сечения, термостойкая изоляция
Датчик удара 3-контактный Виброустойчивые контактные группы, влагозащитный кожух
Модуль управления Многопиновый (12-24 контакта) Дублирующие фиксаторы, индивидуальная маркировка цепей

Разъемы АКБ и силовых кабелей

Разъемы аккумуляторной батареи обеспечивают надежное подключение к бортовой сети автомобиля, передавая высокий пусковой ток (до 1000 А) стартеру. Силовые кабели соединяют генератор, АКБ, массу кузова и мощные потребители, работая с напряжением 12В/24В и большими нагрузками.

Конструкция включает толстостенные клеммы из свинца или меди с покрытием (олово, никель), предотвращающим окисление. Обжимные или болтовые соединения гарантируют минимальное переходное сопротивление. Обязательна термоусадка и двойная изоляция кабелей, устойчивая к маслам, температуре (-40°C...+125°C) и вибрациям.

Ключевые особенности и типы

Типы клемм АКБ:

  • Евротип (Type 1): Конические конусы (⌀19.5 мм «+», ⌀17.8 мм «−»)
  • Азиатский (Type 3): Тонкие клеммы (⌀12.7 мм «+», ⌀11.1 мм «−»)
  • «Под болт»: Прямоугольные площадки для грузовиков

Требования к силовым кабелям:

  1. Сечение: 16-70 мм² (зависит от нагрузки)
  2. Маркировка полярности: красный (+), черный (−)
  3. Защита от КЗ: корпусные крышки на клеммах АКБ
Параметр АКБ-разъемы Силовые разъемы
Макс. ток 500-1000 А 200-400 А
Класс защиты IP54 IP67
Риски при нарушении Окисление, нагрев Пожар, отказ систем

Некорректный монтаж вызывает падение напряжения, перегрев и оплавление изоляции. Обязательна протяжка болтовых соединений с моментом 5-15 Н·м и обработка токопроводящей смазкой.

Стандарт проводов для разъемов жгутов

Стандартизация проводов в автомобильных жгутах критична для обеспечения совместимости, безопасности и ремонтопригодности. Основные требования регламентируют сечение проводников в зависимости от силы тока: маломощные сигнальные цепи (0.22-0.35 мм²), цепи управления (0.5-1.0 мм²), силовые линии (1.5-6.0 мм²). Обязательно соблюдение температурного диапазона -40°C до +125°C с изоляцией из ПВХ, сшитого полиэтилена или силикона.

Цветовая маркировка и трассировка проводов строго кодифицированы стандартами ISO 6722 и DIN 72551. Это исключает ошибки при сборке и диагностике. Дополнительные требования включают устойчивость к вибрации, воздействию топлива, масла и озона. Допустимое падение напряжения не должно превышать 3% от номинала цепи.

Ключевые аспекты стандартизации

  • Международные нормы:
    • ISO 6722: Толщина изоляции, стойкость к растяжению
    • SAE J1128: Требования к низковольтным кабелям
    • DIN 72551: Цветовые коды и нумерация
  • Маркировка:
    • Базовый цвет + полоса/точка для идентификации
    • Обязательная нумерация на обоих концах провода
  • Конструкция:
    • Многожильные проводники класса 5 (гибкость)
    • Двойная изоляция в зонах высоких температур
    • Экранирование для CAN-шины и датчиков
Тип цепи Примеры Рекоменд. сечение (мм²) Тип изоляции
Сигнальная Датчики, CAN-шина 0.22 - 0.35 ПВХ, термопласт
Управляющая Реле, катушки, свет 0.5 - 1.0 ПВХ, XLPE
Силовая Генератор, стартер, ЭБУ 1.5 - 6.0 XLPE, силикон
  1. Проверка соответствия: Тесты на растяжение (>70 Н/мм²), изгиб (≥5000 циклов), огнестойкость (скорость горения ≤100 мм/мин).
  2. Защита от ошибок: Физическая несовместимость разъемов при неверном подключении (ключи-фиксаторы).
  3. Совместимость: Использование бессвинцовых сплавов контактов (Sn-Cu, Sn-Ag) для пайки с медью.

Клеммы типа FASTON: конструкция и применение

Клеммы FASTON (также известные как Fast-On, Quick Connect или spade terminals) представляют собой плоские разъемы с пружинным зажимом, обеспечивающие быстрое и надежное соединение без пайки. Их конструкция включает прямоугольный латунный или медный контакт с U-образным пазом, который при вставлении в ответную часть создает давление за счет упругости металла. Корпус из термостойкого пластика (чаще всего нейлона или полипропилена) обеспечивает изоляцию и механическую защиту.

Главная особенность FASTON – односторонний монтаж: провод фиксируется в клемме методом обжима или пайки, после чего разъем вручную вставляется на плоский штырь (обычно толщиной 0.5–0.8 мм). Для предотвращения случайного отсоединения применяются механические защелки или фиксирующие язычки на пластиковом корпусе. Основные типоразмеры стандартизированы по ширине контакта: 2.8 мм, 4.8 мм, 6.3 мм и 9.5 мм.

Ключевые области применения

  • Автомобильная электроника: подключение предохранителей, реле, датчиков, блоков управления и осветительных приборов.
  • Бытовая техника: соединения в стиральных машинах, бойлерах, системах вентиляции.
  • Промышленное оборудование: клеммные колодки, источники питания, контроллеры.
  • Аудиосистемы: коммутация усилителей и динамиков.
Тип FASTONРабочий токНапряжениеТиповая сфера
2.8 ммдо 10 Адо 250 ВСлаботочные цепи (датчики, сигнализация)
4.8 ммдо 20 Адо 250 ВРеле, маломощные двигатели
6.3 ммдо 30 Адо 600 ВБлоки предохранителей, силовые цепи
9.5 ммдо 50 Адо 600 ВСтартеры, мощные потребители

Преимущества включают скорость монтажа/демонтажа, устойчивость к вибрациям и низкое переходное сопротивление. Ограничения – невозможность использования в высокочастотных цепях и чувствительность к перекосу при соединении. Для надежности критичен правильный подбор типоразмера под толщину штыря и токовую нагрузку.

При работе с FASTON рекомендуется периодическая проверка контакта на окисление и механическую целостность, особенно в условиях повышенной влажности или термоциклирования. Несоответствие номинального тока реальным нагрузкам приводит к перегреву и деформации разъема.

Особенности микромодульных разъемов

Микромодульные разъемы отличаются сверхкомпактными габаритами, что критично для современных электронных блоков управления (ЭБУ) с высокой плотностью монтажа. Их миниатюрные корпуса экономят пространство в условиях ограниченных размеров приборных панелей, датчиков и сенсорных систем.

Конструкция обеспечивает надежную фиксацию контактов при вибрациях благодаря двойным замкам – предварительной и окончательной защелке. Это предотвращает самопроизвольное рассоединение в экстремальных условиях эксплуатации автомобиля.

Ключевые преимущества

  • Высокая плотность контактов: Поддержка до 100+ соединений в корпусе размером с ноготь
  • Виброустойчивость: Пружинные контакты сохраняют целостность сигнала при тряске
  • Герметичность: Силиконовые уплотнители класса IP6K9K защищают от влаги и пыли
Тип контакта Сечение проводника Ток нагрузки
Микроштырь 0.13 мм² до 2А
Микрогнездо 0.22 мм² до 3А

Цветовая маркировка корпусов по стандарту USCAR ускоряет идентификацию цепей: синий – сигнальные линии, коричневый – шины питания, черный – заземление.

  1. Монтаж требует специализированного инструмента для обжима микроконтактов
  2. Обязательна установка защитных колпачков при транспортировке
  3. Не допускается пайка – только кримперование

Деформация контактов: причины и последствия

Деформация контактов в автомобильных разъемах "папа-мама" возникает под воздействием различных факторов. Основными причинами являются физическое усилие при неаккуратном подключении или отключении вилки от розетки, особенно при приложении силы под углом или перекручивании. Неправильный монтаж разъема, когда он подвергается постоянному механическому напряжению (натяжение проводов, вибрация), также приводит к постепенной деформации контактных лепестков или штырьков.

Коррозия, вызванная попаданием влаги или агрессивных сред (например, дорожных реагентов), ослабляет металл контактов, делая их более хрупкими и склонными к изгибу или разрушению даже при нормальных нагрузках. Перегрев контактов из-за превышения допустимого тока, плохого контакта (что само может быть следствием начальной деформации) или внешнего теплового воздействия также снижает механическую прочность металла, способствуя его пластической деформации.

Негативные последствия деформированных контактов

Деформация контактных элементов влечет за собой ряд серьезных проблем в работе электросистем автомобиля:

  • Ухудшение электрического контакта: Искривленные или ослабленные контакты не обеспечивают необходимой площади соприкосновения и силы прижатия. Это приводит к увеличению переходного сопротивления в точке соединения.
  • Локальный перегрев: Повышенное сопротивление вызывает значительное выделение тепла (по закону Джоуля-Ленца) при прохождении тока. Это может привести к оплавлению пластика корпуса разъема, изоляции проводов и дальнейшему ухудшению контакта или даже возгоранию.
  • Прерывистый контакт (интермиттенс): Деформированные контакты, особенно в условиях вибрации (характерной для автомобиля), могут временно терять соединение или создавать контакт с высоким и нестабильным сопротивлением. Это проявляется как мерцание огней, плавающие обороты, хаотичные сбои в работе датчиков, исполнительных механизмов или бортовой электроники.
  • Полный обрыв цепи: Сильная деформация или поломка контактного лепестка/штырька приводит к разрыву электрической цепи, делая подключенное через этот разъем устройство или систему полностью неработоспособными.
  • Ложные сигналы и ошибки ЭБУ: На линиях передачи данных (например, CAN, LIN) прерывистый контакт из-за деформации вызывает искажение цифровых сигналов, что интерпретируется электронными блоками управления (ЭБУ) как ошибки датчиков или исполнительных устройств, зажигает контрольные лампы неисправностей (Check Engine, ABS, ESP и т.д.).
Тип деформации Основной результат
Изгиб/ослабление контактного лепестка (мама) Снижение силы прижатия, увеличение сопротивления, прерывистый контакт
Искривление контактного штырька (папа) Неравномерный контакт, риск заклинивания в разъеме, повреждение ответной части
Коррозия + механическое воздействие Хрупкость, поломка контакта, полный обрыв цепи
Перегрев контакта Пластическая деформация металла, оплавление изоляции/корпуса, возгорание

Окисление металлических элементов: профилактика

Окисление контактов в разъёмах нарушает электропроводность, вызывая сбои в работе датчиков, осветительных приборов и электронных систем автомобиля. Профилактические меры направлены на блокирование доступа кислорода и влаги к металлическим поверхностям, а также на нейтрализацию существующих очагов коррозии.

Регулярная обработка специальными составами создаёт барьер для агрессивных факторов. Применение диэлектрических смазок или аэрозолей на силиконовой основе заполняет микрощели в зоне соединения, вытесняя воду и предотвращая прямой контакт металла с воздухом. Для очистки уже окисленных клемм без повреждения используют бескислотные растворители и механические методы – ластики или щётки с мягким ворсом.

Ключевые методы защиты

Ключевые методы защиты

  • Нанесение контактной смазки: тонкий слой силиконового или вазелинового состава на очищенные контакты перед сборкой разъёма.
  • Герметизация корпуса: использование термоусадочных трубок или герметиков для изоляции стыков от влаги.
  • Механическая защита: применение пластиковых колпачков на неиспользуемые разъёмы ("мама").

Важно: избегайте токопроводящих паст – они могут вызвать короткое замыкание. Для сильно повреждённых окислением элементов обязательна замена. Проверяйте состояние разъёмов при каждом ТО, особенно после зимы или эксплуатации в условиях высокой влажности.

Проверка целостности соединения мультиметром

Для диагностики контактов в разъемах типа "папа-мама" мультиметр переключают в режим прозвонки (значок диода или зуммера). Щупы прибора подключают к металлическим частям проверяемых контактов: один – к "папе", второй – к соответствующему контакту "мамы".

Наличие звукового сигнала или показания сопротивления близкого к 0 Ом подтверждает целостность соединения. Отсутствие реакции мультиметра указывает на обрыв, окисление или деформацию контактной группы.

Ключевые этапы проверки

Подготовительные действия:

  1. Отключите питание бортовой сети автомобиля
  2. Разъедините проверяемый разъемный узел
  3. Очистите контакты от загрязнений сжатым воздухом или щеткой
  4. Визуально оцените отсутствие механических повреждений

Техника измерений:

Проверяемый параметр Корректный результат Признак неисправности
Целостность цепи Звуковой сигнал / 0.1-0.5 Ом Бесконечное сопротивление
Короткое замыкание Отсутствие сигнала между соседними контактами Зуммер срабатывает на несвязанных пинах

Важно: При проверке многожильных жгутов используйте схему распиновки. Фиксируйте щупы с усилием 1-2 Н для преодоления оксидного слоя, но без деформации контактов. Для точных замеров сопротивления переключитесь в ручной режим 200 Ом.

Методы поиска плохого контакта в цепи

Основной симптом неисправности разъёма – прерывистый или полностью отсутствующий сигнал/питание в цепи, проявляющийся как хаотичные отказы оборудования (например, мерцание фар, сбои датчиков). Проблема часто усугубляется вибрацией, нагревом или повышенной влажностью, что указывает на контактную нестабильность.

Первичный этап – визуальный осмотр разъёмов на предмет очевидных дефектов: окисления контактных групп (зелёный или белый налёт), оплавления пластика, деформации фиксаторов, коррозии выводов, неполного соединения ("папы" и "мамы"), следов перегрева (потемнение, подгорание). Обязательно проверяются обе части разъёма в разъединённом состоянии.

Диагностические подходы

Для точной локализации плохого контакта применяются следующие методы:

  1. Механическая проверка:
    • Аккуратное покачивание разъёма и проводов около него при включённой цепи (двигатель на холостом ходу или включённое проблемное оборудование). Воспроизведение симптома (например, пропадание света) указывает на неисправность.
    • Проверка фиксации: контакты должны плотно удерживаться в корпусе, а ответные части – надёжно защёлкиваться.
  2. Измерение параметров:
    • Падение напряжения: Вольтметром замеряется разница потенциалов между двумя концами одного проводника под нагрузкой. Значение > 0.1–0.5 В (зависит от тока) сигнализирует о высоком сопротивлении в точке замера (контакте).
    • Сопротивление контакта: Измерение омметром между смежными контактами одного разъёма при отключённом питании. Норма – близко к 0 Ом, высокое сопротивление или бесконечность – дефект.
    • Проверка целостности "на разрыв": Мониторинг сопротивления/цепи при покачивании разъёма – резкие скачки значения указывают на нестабильность.
  3. Термография: Использование тепловизора для выявления локальных перегревов в разъёме при подаче рабочего тока – горячая точка соответствует плохому контакту с повышенным сопротивлением.
  4. Тест проводников: Проверка целостности и сопротивления самих проводов, исключая разъём, чтобы убедиться, что проблема именно в соединении.

Важно: Все измерения касающиеся цепей под напряжением требуют строгого соблюдения техники безопасности! Перед разъединением разъёмов рекомендуется отключать АКБ (особенно в силовых цепях).

Пайка проводов к клеммам разъема

Пайка обеспечивает максимально надежное электрическое соединение и механическую фиксацию провода с контактной клеммой. Этот метод предотвращает окисление в зоне контакта, снижает переходное сопротивление и гарантирует стабильную работу электросистемы автомобиля при вибрациях и перепадах температур.

Ключевыми требованиями являются использование подходящего припоя (например, оловянно-свинцового ПОС-60), активного флюса для автоэлектроники и точного контроля температуры. Перегрев клеммы может повредить пластиковый корпус разъема или изоляцию провода, а недостаточный прогрев ведет к образованию "холодной пайки".

Технология и особенности выполнения

Основные этапы пайки включают:

  1. Подготовку провода: зачистку изоляции на 2-3 мм, скрутку жил и лужение.
  2. Подготовку клеммы: зачистку контактной площадки и нанесение флюса.
  3. Прогрев: клемма фиксируется пинцетом, место пайки прогревается паяльником 25-40 Вт.
  4. Нанесение припоя: подача припоя до полного заполнения зоны контакта без наплывов.

При работе с автомобильными разъемами критически важно:

  • Использовать термоусадку для изоляции вместо ПВХ-трубок (устойчива к бензину и маслам).
  • Контролировать отсутствие перегибов провода у основания клеммы.
  • Избегать попадания флюса на фиксаторы корпуса (агрессивные составы разрушают пластик).

Типичные ошибки при пайке:

Ошибка Последствие Профилактика
Холодная пайка Трещины в соединении, искрение Контроль температуры, обезжиривание
Перегрев клеммы Деформация корпуса разъема Фиксация клеммы пинцетом-теплоотводом
Избыток припоя Короткое замыкание соседних контактов Точечное нанесение, удаление излишков

Использование обжимных инструментов для монтажа

Качественное соединение контактов в автомобильных разъемах "папа-мама" напрямую зависит от правильного применения обжимных инструментов. Эти специализированные клещи обеспечивают надежную фиксацию металлического наконечника контакта на зачищенном проводе, создавая прочное механическое соединение и оптимальную электропроводность.

Некорректный обжим приводит к ослаблению контакта, повышению переходного сопротивления, перегреву соединения и возможному возгоранию. Использование подходящего инструмента гарантирует сохранение целостности изоляции провода, предотвращает повреждение токоведущих частей и обеспечивает соответствие контакта геометрии гнезда в корпусе разъема.

Ключевые этапы и особенности обжима

Процесс монтажа включает несколько обязательных шагов:

  1. Подбор матрицы инструмента под конкретный тип и размер контакта (например, для изолированных или неизолированных наконечников)
  2. Точная зачистка изоляции без повреждения жилы провода
  3. Правильная вставка контакта и провода в гнездо обжимного инструмента
  4. Плавное сжатие рукоятей до полной фиксации (с характерным щелчком у профинструмента)
  5. Визуальная проверка качества обжима по выступам на гильзе контакта

Основные типы обжимного инструмента:

Тип инструмента Применение Преимущества
Ручные кримперы Разовые работы, малые серии Компактность, низкая стоимость
Прецизионные клещи Средние объемы, точный обжим Регулировка усилия, сменные матрицы
Гидравлические прессы Промышленный монтаж, крупные сечения Высокое усилие, эргономика

Критически важно избегать использования пассатижей или кустарных методов – неравномерное давление деформирует контакт, нарушая его электрические и механические характеристики. Профессиональный инструмент формирует равномерный обжим по всей площади гильзы, сохраняя сечение провода и обеспечивая коррозионную стойкость за счет герметичного обжатия.

Для сложных автомобильных разъемов (например, типа Deutsch DT или AMP Superseal) применяются специализированные кримперы с фигурными матрицами, точно повторяющими профиль контакта. Обязательной является последующая проверка силы выдергивания провода из контакта и тестирование соединения на переходное сопротивление.

Герметизация разъемов термоусадкой и силиконом

Термоусадочные трубки с клеевым слоем создают монолитную защиту при нагреве: материал сжимается, а расплавленный клей заполняет все микрополости вокруг контактов и проводов. Такой метод обеспечивает механическую фиксацию контактов и создаёт барьер для влаги, пыли и агрессивных сред, что критично для разъёмов в колесных арках, под капотом или в дверных порогах.

Силиконовые герметики применяются для обработки внешних стыков корпуса разъёма и кабельного ввода. Они остаются эластичными после отверждения, компенсируя вибрации и температурные деформации. Термостойкие составы выдерживают нагрев до +200°C, а нейтральные типы не повреждают пластиковые компоненты, что важно для долговечности.

Ключевые особенности технологий

  • Термоусадка с клеем:
    • Требует точного подбора диаметра до усадки
    • Необратимый монтаж (трубку нельзя снять без разрушения)
    • Двойная изоляция контактов + армирование кабеля
  • Силиконовые составы:
    • Наносятся на собранный разъём без демонтажа
    • Сохраняют ремонтопригодность (слой счищается при обслуживании)
    • Требуют контроля времени полимеризации
Критерий Термоусадка Силикон
Устойчивость к вибрациям Высокая (жесткая фиксация) Очень высокая (эластичность)
Защита от проникновения воды IP68/IP69K IP67 (зависит от нанесения)
Срок службы 10+ лет 5-7 лет (требует обновления)

Комбинированный подход (термоусадка + силикон на корпус) обеспечивает максимальную защиту для разъёмов в экстремальных условиях: при постоянном контакте с реагентами, в глубоких лужах или на бездорожье. Для клемм заземления кузова дополнительно используют токопроводящие смазки внутри термотрубки.

Этапы замены поврежденного штекера/гнезда

Замена поврежденного разъема требует точного соблюдения последовательности и мер безопасности. Необходимо использовать только совместимые компоненты, соответствующие оригиналу по количеству контактов, распиновке и токовой нагрузке.

Обязательно проверьте целостность проводов перед установкой нового коннектора. Повторное использование старых проводов с нарушенной изоляцией или окисленными жилами недопустимо.

  1. Подготовка инструментов и материалов
    • Новый разъем с идентичной распиновкой
    • Кусачки/стриппер для зачистки проводов
    • Кримпер для обжима контактов
    • Паяльник с флюсом и припоем (для паяных соединений)
    • Термоусадка или изолента
    • Мультиметр для проверки цепи
  2. Отключение питания

    Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Если разъем относится к системе SRS (подушки безопасности), выждите 15 минут перед началом работ.

  3. Демонтаж старого разъема

    Фиксируйте расположение проводов маркерами или фотографией перед отсоединением. Аккуратно выньте фиксаторы корпуса, отсоедините контакты при помощи съемника или тонкой отвертки. Поврежденные провода обрежьте с запасом 3-4 см.

  4. Подготовка проводов
    • Снимите изоляцию на длину, указанную в спецификации контакта
    • Залудите оголенные жилы при пайке
    • Наденьте термоусадку на каждый провод перед установкой контактов
  5. Установка контактов в новый корпус

    Вставьте подготовленные провода в новые контакты согласно схеме распиновки. Обожмите кримпером или пропаяйте соединение. Убедитесь в отсутствии перемычек между соседними пинами.

  6. Сборка и изоляция

    Закройте корпус разъема, защелкнув все фиксаторы. Прогрейте термоусадку феном. Для дополнительной защиты используйте пластиковый короб или гофру.

  7. Проверка работоспособности

    Подключите аккумулятор. Проверьте мультиметром: целостность цепи, отсутствие КЗ, напряжение на контактах. Протестируйте работу системы, подключенной через разъем.

Маркировка при самостоятельном изготовлении жгута

Четкая маркировка каждого провода в жгуте критична для предотвращения ошибок подключения, упрощения диагностики и будущего ремонта. Без единой системы обозначений даже небольшой жгут превращается в лабиринт, где перепутанные контакты грозят коротким замыканием, отказом оборудования или повреждением электронных блоков.

Используйте стойкие к температуре, влаге и химическим воздействиям материалы для маркировки: термоусадочные трубки с нанесенной печатью, пластиковые клипсы-бирки или специальные самоламинирующиеся этикетки. Маркеры должны сохранять читаемость в условиях вибрации, перепадов температур и возможного загрязнения в подкапотном пространстве или салоне.

Ключевые принципы и методы

Обязательные элементы маркировки:

  • Функциональное назначение: Указывайте назначение цепи (напр., "СТОП-сигнал", "Датчик O2", "+12V Зажигание").
  • Целевой разъем/контакт: Обозначение разъема (напр., "Х1") и номер контакта в нем (напр., "А4").
  • Направление сигнала: Для чувствительных цепей (напр., "CAN-H", "LIN выход").

Рекомендуемые методы:

  1. Термоусадочные трубки с печатью: Надежный вариант. Маркировка наносится ДО усадки, размещается у обоих концов провода и перед разъемами.
  2. Пластиковые бирки (клипсы): Накладываются на провод, информация вписывается стойким перманентным маркером или гравируется.
  3. Цветовая доп. кодировка: Дублируйте маркировку цветом изоленты/трубки на концах (напр., красный для +12V, черный для GND, синий для CAN).
  4. Схема-инструкция: Создайте графическую схему жгута с условными обозначениями, привязанными к маркировке на проводах.
Метод Преимущества Недостатки
Термотрубка с печатью Максимальная защита, стойкость, профессиональный вид Требует принтера/термотрансфер, сложность коррекции
Пластиковые бирки Простота нанесения вручную, возможность добавления/замены Могут цепляться, менее защищены от грязи/мех. воздействия
Спец. маркер по изоляции Быстро, минимальные затраты Может стираться, боится растворителей, недолговечно

Важно: Придерживайтесь единого стандарта маркировки на ВСЕХ проводах жгута. Обязательно проверьте читаемость всех обозначений после полной сборки и перед установкой жгута в автомобиль. Дублируйте критически важную маркировку (напр., питание, заземление) на обоих концах провода.

Испытания контактов на вибрационную устойчивость

Автомобильные разъемы подвергаются постоянным механическим колебаниям от двигателя, подвески и неровностей дорожного покрытия. Вибрации вызывают микроскопические перемещения контактных пар "папа-мама", приводящие к истиранию поверхностей, ослаблению силы контактного давления и образованию переходных сопротивлений.

Испытания проводятся на специализированных вибростендах, где разъем фиксируется в рабочем положении с подключенной измерительной аппаратурой. Тестирование выполняется в трех взаимно перпендикулярных осях (X, Y, Z) с заданными частотными диапазонами и уровнями ускорения, имитирующими реальные условия эксплуатации транспортного средства.

Ключевые аспекты испытаний

Основные проверяемые параметры включают:

  • Стабильность электрического сопротивления в процессе вибрации
  • Отсутствие прерываний сигнала длительностью >1 мкс
  • Сохранение геометрической целостности фиксирующих элементов
  • Отсутствие пластической деформации токопроводящих частей

Международный стандарт ISO 16750-3 регламентирует методики испытаний для электрооборудования автомобилей. Требования дифференцированы по зонам установки компонентов:

ЛокацияДиапазон частот (Гц)Пиковое ускорение (м/с²)Длительность на ось
Зона двигателя10-2000308 часов
Кузов/салон10-500158 часов
Подвеска/рама10-5005024 часа

Успешным считается прохождение теста при сохранении сопротивления контакта в пределах ±10% от начального значения и отсутствии сбоев в передаче сигнала. Конструкции, не прошедшие испытания, проявляют нестабильность контактного давления, что ведет к локальному перегреву, окислению поверхностей и преждевременному выходу из строя бортовых систем.

Тепловая защита проводов около двигателя

Температурное воздействие в подкапотном пространстве, особенно вблизи двигателя и выхлопной системы, является критическим фактором для целостности электропроводки. Постоянный нагрев приводит к ускоренному старению изоляции, потере её эластичности, растрескиванию и, в конечном итоге, к риску короткого замыкания или обрыва цепи. Защита кабельных жгутов в этих зонах – обязательное требование для обеспечения долговечности и безопасности электросистемы автомобиля.

Основные методы защиты включают использование специализированных материалов и конструктивных решений, способных выдерживать экстремальные температуры, превышающие стандартные +125°C. Применяются как пассивные барьеры, изолирующие жгуты от источников тепла, так и активные системы охлаждения или вентиляции в особо нагруженных узлах. Правильный выбор и монтаж теплозащиты напрямую влияет на надёжность контактов в разъёмах и предотвращает деградацию проводников.

Ключевые решения и материалы

Для эффективного экранирования проводов применяют:

  • Термостойкие оплётки: Стекловолоконные, базальтовые или керамизированные трубки, выдерживающие до +1000°C. Образуют механический барьер, отражающий лучистое тепло и защищающий от контакта с горячими поверхностями.
  • Теплоотражающие экраны: Фольгированные алюминиевые или стальные листы/ленты, закрепляемые между источником тепла (коллектор, турбина) и жгутом. Работают по принципу отражения теплового излучения.
  • Провода с высокотемпературной изоляцией: Жилы в оболочке из силикона, PTFE (тефлон), сшитого полиэтилена (PEX) или композитных материалов, сохраняющих свойства при +200°C и выше. Отличаются повышенной стоимостью, но незаменимы в непосредственной близости к нагревающимся элементам.

Особое внимание уделяется местам соединений – разъёмам "папа-мама". Помимо общей защиты жгута, используются:

  1. Термостойкие уплотнители: Специальные силиконовые или фторкаучуковые (FKM) манжеты в разъёмах, предотвращающие попадание грязи и влаги, сохраняющие эластичность при нагреве.
  2. Металлические экраны на корпусе разъёма: Дополнительные кожухи из алюминия или нержавеющей стали, монтируемые поверх пластикового корпуса коннектора для его защиты от теплового потока.
  3. Термоусаживаемые трубки с клеевым слоем: Надеваются на жгут у входа в разъём, обеспечивая герметизацию и дополнительную изоляцию проводов в точке наибольшего риска.
Материал/Метод Макс. рабочая темп. (°C) Основное назначение
Стекловолоконная оплётка до +550 Защита жгутов от открытого тепла, искр
PTFE (Тефлон) изоляция до +260 Изоляция отдельных проводов в горячих зонах
Алюминиевый теплоотражающий экран до +700 (кратковременно) Экранирование жгутов/разъёмов от излучения
Силиконовые уплотнители разъёмов до +200 Герметизация контактов в условиях нагрева

Неправильная или недостаточная теплозащита проводов у двигателя проявляется оплавлением изоляции, потемнением и хрупкостью пластика разъёмов, окислением контактов из-за проникновения агрессивных сред через трещины и, как следствие, нестабильной работой датчиков, исполнительных механизмов или полным отказом узла. Регулярный осмотр состояния защитных кожухов и жгутов в моторном отсеке – важная часть профилактического обслуживания.

Соответствие стандартам ISO и DIN

Соблюдение международных стандартов ISO и немецких норм DIN критически важно для обеспечения совместимости, безопасности и надежности автомобильных разъемов. Эти регламенты унифицируют требования к геометрии контактов, электрическим характеристикам и механической прочности, что позволяет компонентам от разных производителей беспроблемно взаимодействовать в единой системе.

Ключевые стандарты, такие как ISO 8092 (для электрических разъемов в транспортных средствах) и DIN 72552 (регламентирующий нумерацию контактов), устанавливают строгие критерии по температурному диапазону эксплуатации, виброустойчивости, степени защиты IP и коррозионной стойкости. Сертификация по этим нормам гарантирует стабильную работу электроники в экстремальных условиях: от перепадов напряжения до воздействия влаги, топлива и химических реагентов.

Основные регулируемые параметры

  • Геометрия контактов: точные размеры штырей (папа) и гнезд (мама) по ISO 8092 для предотвращения неправильного соединения
  • Электрические характеристики: номинальный ток/напряжение, сопротивление контакта, допустимые потери мощности (DIN 72551)
  • Механическая надежность: усилие вставки/извлечения, устойчивость к вибрациям (ISO 16750-3), количество циклов соединения
  • Климатическая стойкость: рабочий диапазон температур (-40°C...+125°C), влаго- и химическая защита (ISO 20653)
Стандарт Область применения Ключевые требования
ISO 8092 Автомобильные разъемы Механическая совместимость, устойчивость к вибрациям
DIN 72552 Цветовая маркировка проводов Идентификация контактов, предотвращение ошибок подключения
ISO 8820 Предохранители и колодки Безопасность цепей, токовая нагрузка

Производители обязаны проводить типовые испытания на соответствие стандартам, включая тесты на растяжение, термоциклирование и солевой туман. Использование сертифицированных разъемов исключает риски коротких замыканий, перегрева и отказа систем безопасности транспортного средства, что напрямую влияет на допуск автомобиля к эксплуатации.

Безопасность при работе с подушками безопасности

Перед любыми манипуляциями в зоне расположения подушек безопасности (рулевое колесо, торпедо, сиденья, стойки) обязательно отключите отрицательную клемму аккумуляторной батареи. Дождитесь не менее 15 минут (точное время указано в руководстве по ремонту ТС) для гарантированного разряда накопительных конденсаторов системы SRS. Это предотвращает случайный срабатывание пиропатронов из-за остаточного напряжения.

При работе с разъемами папа-мама модулей подушек и датчиков избегайте подачи напряжения или проверки цепей "на искру". Запрещено прозванивать цепи тестерами в режиме измерения сопротивления. Все подключения/отключения разъемов выполняйте только при обесточенной системе. Не допускайте механического воздействия (удары, нагрев, вибрация) на отключенные модули подушек.

Ключевые правила обращения с разъемами SRS

  • Используйте антистатические браслеты при работе с электронными компонентами SRS.
  • Фиксируйте желтые разъемы безопасности (папа-мама) в положении "Lock" до полной фиксации замка - характерный щелчок подтвердит правильное соединение.
  • Не замыкайте контакты разъемов подушек металлическими инструментами даже после отключения АКБ.
  • Храните отсоединенные модули подушек разъемами вверх, вдали от нагревательных приборов и источников статики.
Риск Мера предотвращения
Случайный запуск пиропатрона Двойная проверка отключения АКБ + выдержка времени
Повреждение проводки Отсоединение разъемов только за корпус, без тяги за провода
Коррозия контактов Защита открытых разъемов пластиковыми заглушками

Диагностика неисправностей через ослабление контакта

Ослабление контакта в автомобильных разъемах типа "папа-мама" – частая причина прерывистых отказов электросистем. Неплотное соединение ведет к увеличению переходного сопротивления, локальному перегреву и нестабильной передаче сигналов или питания. Проявляется это спорадическими сбоями: мерцанием света, хаотичными ошибками датчиков, внезапной остановкой двигателя или отказом вспомогательных систем без явных закономерностей.

Выявление подобных дефектов требует имитации вибрационных нагрузок и температурных перепадов. Основной метод диагностики – ручная проверка фиксации разъемов с последующим контролем электрических параметров под нагрузкой. Особое внимание уделяется контактам, подверженным постоянным механическим воздействиям (разъемы АКБ, генератора, колесных датчиков) или агрессивным средам (близость к дорожному покрытию, моторному отсеку).

Методы выявления и подтверждения неисправности

  • Механическая провокация: Раскачивание подключенного разъема рукой при работающей системе для выявления реакции (например: изменение оборотов двигателя при покачивании разъема ДПРВ).
  • Измерение падения напряжения: Замер напряжения между контактами разъема на стороне потребителя и источником под нагрузкой. Превышение 0.1-0.3В указывает на проблему.
  • Термография: Контроль тепловизором разогрева области контакта при максимальной нагрузке цепи.
  • Визуальный осмотр: Поиск следов оплавления пластика, окисления контактов (зеленоватый или белый налет), коррозии или деформации фиксирующих элементов.
Симптом Потенциальный разъем Метод проверки
Самопроизвольная остановка двигателя ЭБУ, катушки зажигания, ДПКВ Вибрация жгута проводов у разъема при работе мотора
Плавающие обороты холостого хода ДМРВ, РХХ, ДПДЗ Измерение сигнала при покачивании коннектора
Прерывистое свечение фар Колодки АКБ, реле головного света Замер напряжения на клеммах лампы при включенном свете

Критически важно проверять оба компонента разъема – вилку ("папа") и розетку ("мама"). Ослабление чаще возникает из-за потери упругости лепестков гнезда, коррозии штырей или разрушения фиксатора. После обнаружения дефектного контакта обязательна очистка от окислов специальными средствами и восстановление натяга лепестков (при ремонтопригодности), либо замена разъема целиком.

Типичные ошибки при подключении (зеркальность)

Зеркальная ошибка возникает при попытке соединения разъёмов с идентичным исполнением контактов ("папа-папа" или "мама-мама"), что физически невозможно без адаптера. Чаще это происходит из-за несовместимости стандартов производителей или ошибочного подбора компонентов.

Другой вариант – переворот разъёма на 180° при монтаже, когда ключ ориентации (выступ, паз или метка) игнорируется. Это приводит к несоответствию распиновки: контакты питания замыкаются на сигнальные линии, а управляющие цепи попадают на массу.

Распространённые последствия

  • Короткое замыкание: фаза подаётся на корпус или соседний контакт, вызывая оплавление изоляции.
  • Обратная полярность: в цепях постоянного тока (например, при подключении датчиков) нарушается логика работы устройства.
  • Повреждение электроники: контроллеры и микросхемы получают некорректные сигналы или превышение напряжения.
Ошибка Причина Риск
Попытка соединения "папа-папа" Несовпадение типов разъёмов в комплектующих Механическое повреждение контактов
Переворот разъёма при фиксации Игнорирование ключа ориентации Короткое замыкание + выход оборудования из строя

Для предотвращения ошибок необходимо проверять соответствие типа разъёмов (папа/мама) перед монтажом и совмещать ключи-ориентаторы. В критичных цепях (CAN-шина, блоки управления) применяют разноцветные корпуса или механические блокираторы неверного подключения.

Влияние переходного сопротивления на работу систем

Переходное сопротивление в контактных парах разъемов возникает из-за окисления поверхностей, механического износа, ослабления фиксации или загрязнения токоведущих элементов. Оно проявляется как дополнительное сопротивление на пути прохождения тока между компонентами автомобиля, нарушая проектные электрические параметры цепи.

Высокое сопротивление контактов приводит к локальному нагреву соединений по закону Джоуля-Ленца (Q = I²·R·t). При токах свыше 1 А это вызывает оплавление изоляторов, деформацию корпусов разъемов и ускоренную деградацию токопроводящих материалов. В критических случаях возможно возгорание или полный обрыв цепи.

Ключевые последствия для систем

Сбои в работе электронных блоков: падение напряжения на контактах искажает сигналы датчиков (ДПДЗ, ДМРВ, лямбда-зондов). ЭБУ получает некорректные данные, что провоцирует:

  • Ошибки адаптации топливных коррекций
  • Ложные сигналы Check Engine
  • Нестабильные холостые обороты

Нарушения работы исполнительных устройств: снижение напряжения на нагрузке вызывает:

  1. Замедленное срабатывание реле и соленоидов АКПП
  2. Падение мощности электродвигателей (вентиляторов, стеклоподъемников)
  3. Мерцание светодиодной оптики
Ток нагрузки Допустимое сопротивление Типичные последствия превышения
≤ 0.5 А (датчики) ≤ 0.1 Ом Искажение аналоговых сигналов
5-10 А (исполнители) ≤ 0.01 Ом Потеря КПД, перегрев
≥ 30 А (силовые цепи) ≤ 0.001 Ом Терморазрушение контактов

Диагностические сложности: плавающие неисправности из-за изменения сопротивления при вибрации или нагреве затрудняют поиск дефекта. Характерные симптомы проявляются только при определенной нагрузке, что приводит к ошибочной замене исправных компонентов.

Комплекты для ремонта: клеммы, корпуса, уплотнители

Комплекты для ремонта: клеммы, корпуса, уплотнители

Ремонтные комплекты позволяют восстановить повреждённые автомобильные разъёмы без полной замены жгута проводов. Они включают необходимые компоненты для замены изношенных или корродированных элементов контактной группы. Использование таких наборов экономически выгодно и сокращает время простоя транспортного средства.

Ключевое преимущество – возможность точечного ремонта: замены отдельных клемм, треснувших корпусов или деформированных уплотнителей. Это особенно актуально для редких или устаревших типов разъёмов, где поиск оригинального узла затруднён. Комплекты унифицированы под распространённые стандарты (Tyco, Deutsch, AMP) и учитывают конструктивные особенности соединений папа-мама.

Состав и применение компонентов

  • Клеммы: Изготавливаются из латуни или бронзы с гальваническим покрытием (олово, золото). Бывают штыревыми (папа) и ножевыми (мама). Оснащаются фиксирующими усиками и термоусадочной изоляцией. Позволяют восстановить электропроводность при обрывах или окислении контактов.
  • Корпуса: Пластиковые оболочки (чаще PA66, PBT) с маркировкой полярности. Включают замки-фиксаторы и направляющие ключи для предотвращения неправильного соединения. Заменяют треснувшие или оплавленные корпуса, сохраняя механическую целостность разъёма.
  • Уплотнители: Резиновые или силиконовые манжеты, защищающие контакты от влаги, пыли и вибрации. Устанавливаются между корпусом и проводами. Критичны для разъёмов в колесных арках, подкапотном пространстве и дверных порогах.

При подборе комплекта учитывают тип разъёма, сечение проводов, количество контактов и степень защиты IP. Для монтажа требуется специализированный инструмент: обжимные клещи для клемм, съёмники фиксаторов, термофены для усадки изоляции. Правильный выбор компонентов гарантирует сохранение заводских характеристик разъёма: токовой нагрузки, температурного диапазона и виброустойчивости.

Срок службы контактов в условиях агрессивной среды

Эксплуатация контактных пар в агрессивных средах (высокая влажность, запылённость, химические пары, температурные перепады) провоцирует ускоренную деградацию металлических поверхностей. Основными разрушающими факторами выступают электрохимическая коррозия, вызванная электролизом влаги между разнородными металлами, и механический износ от вибрации в сочетании с абразивным воздействием частиц грязи.

Надёжность соединения критически зависит от сохранения заданного контактного давления и минимального переходного сопротивления. Окисление, сульфидирование или накопление непроводящих отложений на поверхностях ведёт к увеличению сопротивления, локальному перегреву и лавинообразному ухудшению проводимости. Наличие гальванических пар (например, медь-алюминий) в условиях электролита многократно ускоряет процесс разрушения.

Факторы влияния и методы обеспечения долговечности

Для продления ресурса применяются комплексные инженерные решения:

  • Материалы контактов: Использование сплавов с высокой коррозионной стойкостью (латунь с покрытием, никелированная или лужёная медь, нержавеющая сталь). Нанесение драгоценных металлов (золото, серебро) тонким слоем на ответственные поверхности.
  • Конструктивная защита:
    • Герметичные корпуса с резиновыми уплотнителями (стандарты IP67, IP69K).
    • Геометрия контактов, обеспечивающая самоочистку при сочленении/расчленении (скребковый эффект).
    • Пружинные элементы из стойких сплавов для постоянного давления.
  • Защитные составы: Заполнение разъёмов силиконовыми гелями или вазелинами, ингибирующими коррозию и вытесняющими влагу. Нанесение конформных покрытий на платы.
  • Эксплуатационные меры: Регламентная чистка контактов спецсредствами, контроль затяжки, избегание механических нагрузок на жгут.

Ориентировочный ресурс качественных автомобильных разъёмов при соблюдении условий:

Условия эксплуатации Средний срок службы (циклы соединения) Основные риски
Нормальные (салон, защищённые зоны) 50 000+ Минимальный износ, пыль
Агрессивные (подкапотное пространство, шасси) 5 000 – 15 000 Коррозия от реагентов, термоциклирование, вибрация
Экстремальные (постоянный контакт с солью/химией) 1 000 – 5 000 Ускоренная коррозия, замыкание/обрыв

Важно: Реальный ресурс определяется качеством исполнения разъёма, соблюдением протоколов монтажа и своевременностью обслуживания. Регулярная диагностика переходного сопротивления позволяет прогнозировать отказ.

Список источников

При подготовке материалов об автомобильных разъемах использовались специализированные технические ресурсы и нормативные документы.

Основой для анализа послужили следующие категории источников, обеспечивающие достоверность информации.

Ключевые материалы

  • Технические стандарты ISO 8092 и SAE J2030 по автомобильным электрическим соединениям
  • Каталоги производителей компонентов (TE Connectivity, Molex, Yazaki Corporation)
  • Учебные пособия по автомобильной электронике (издательства "Академия", "Горячая линия - Телеком")
  • Профильные журналы: "Автоэлектроника", "Электронные компоненты"
  • Руководства по ремонту OEM (Mercedes-Benz, Volkswagen Group, Toyota)
  • Отраслевые отчеты Research Institute of Automotive Connectors (2021-2023)

Видео: мама папа
