Размер крестовины УАЗа для удачного ремонта

Статья обновлена: 18.08.2025

Ремонт карданного вала УАЗа часто требует замены крестовин – изнашиваемых элементов шарнира. Неправильно подобранный размер крестовины гарантированно приведет к повторной разборке, вибрациям или выходу узла из строя.

Критически важно определить точный размер крестовины для конкретной модели вашего УАЗа. Основные параметры – диаметр шипов и расстояние между внутренними канавками под стопорные кольца. Эти значения различаются даже между модификациями одного поколения автомобилей.

Использование крестовины несоответствующего типоразмера сделает ремонт неэффективным, а установку – физически невозможной или опасной для дальнейшей эксплуатации трансмиссии.

Идентификация модели вашего УАЗ перед покупкой

Правильная идентификация модели УАЗ – критически важный этап перед приобретением крестовины карданного вала. Разные поколения и модификации автомобилей используют карданные валы с уникальными техническими параметрами, включая размеры и тип крестовин. Установка неподходящего компонента приведет к ускоренному износу, вибрациям и повторному ремонту.

Для точного определения необходимой крестовины требуется собрать комплекс технических данных об автомобиле. Основные идентификационные параметры включают модель, год выпуска, тип трансмиссии и установленного карданного вала. Эти сведения позволяют подобрать запчасть с корректными посадочными размерами и нагрузочными характеристиками.

Ключевые параметры для идентификации

Модель и серия: УАЗ-469, УАЗ "Буханка" (УАЗ-452), УАЗ "Хантер", УАЗ "Патриот".
Год выпуска: Конструкция кардана менялась (например, до и после 1985 г. на УАЗ-469).
Тип привода: Полный (4x4) или задний привод (4x2), наличие раздаточной коробки.
Маркировка кардана: Штамповка на трубе вала (например, 469-2303010-Б).

Источники информации

VIN-код: Расшифровка 17-значного номера кузова через официальные базы или сервисные книги.
Техпаспорт: Проверка модели, года производства, индекса двигателя.
Замеры крестовины: При отсутствии документации:
- Диаметр игл подшипника (в мм)
- Длина шипов ("усов") крестовины
- Ширина между внутренними канавками чашек

Модель УАЗ	Типовые размеры крестовин (примеры)	Примечания
УАЗ-469 (до 1985)	76.1×60.3 мм (шип×диаметр иглы)	Без фланца раздатки
УАЗ "Хантер"	95.8×25.4 мм	Зависит от года выпуска
УАЗ "Патриот"	103.2×29.2 мм / 106×29.2 мм	Передний/задний вал

Как снять крестовину для точного измерения

Подготовьте автомобиль к работе, обеспечив безопасность и доступ к карданному валу. Зафиксируйте УАЗ на ровной площадке стояночным тормозом, подложите противооткатные башмаки под колеса. Поднимите автомобиль домкратом, установив его на надежные опоры (козлы), чтобы карданный вал свободно провисал. Наденьте защитные очки и перчатки.

Найдите карданный вал и определите крестовину, требующую замены. Очистите грязь вокруг проблемной крестовины и шлицевых соединений фланцев растворителем или ветошью. Сделайте метки на фланцах кардана и ведущего моста (или раздаточной коробки/коробки передач) и на самом валу мелом или керном. Это обеспечит правильную балансировку при сборке.

Процесс демонтажа крестовины

Демонтируйте карданный вал: Ключами (чаще всего на 13 мм) открутите гайки болтов крепления фланца карданного вала к фланцу редуктора моста (или раздатки/КПП). Снимите болты. Аккуратно отведите карданный вал назад, снимая его со шлицевого соединения (если применимо) и освобождая от фланца. Выньте вал из-под автомобиля.

Разберите карданный шарнир: Зажмите карданный вал в тисках с мягкими губками или надежно зафиксируйте его. Найдите стопорные кольца, удерживающие игольчатые подшипники крестовины в проушинах вилок кардана. Стопорные кольца расположены в канавках снаружи каждой проушины.

Извлеките стопорные кольца: Используйте узкогубцы (круглогубцы) или специальные плоскогубцы для стопорных колец. Осторожно сожмите кольцо и выньте его из канавки. Повторите операцию для всех четырех стопорных колец (по два на каждый подшипник). Будьте внимательны, кольца могут "выстрелить".

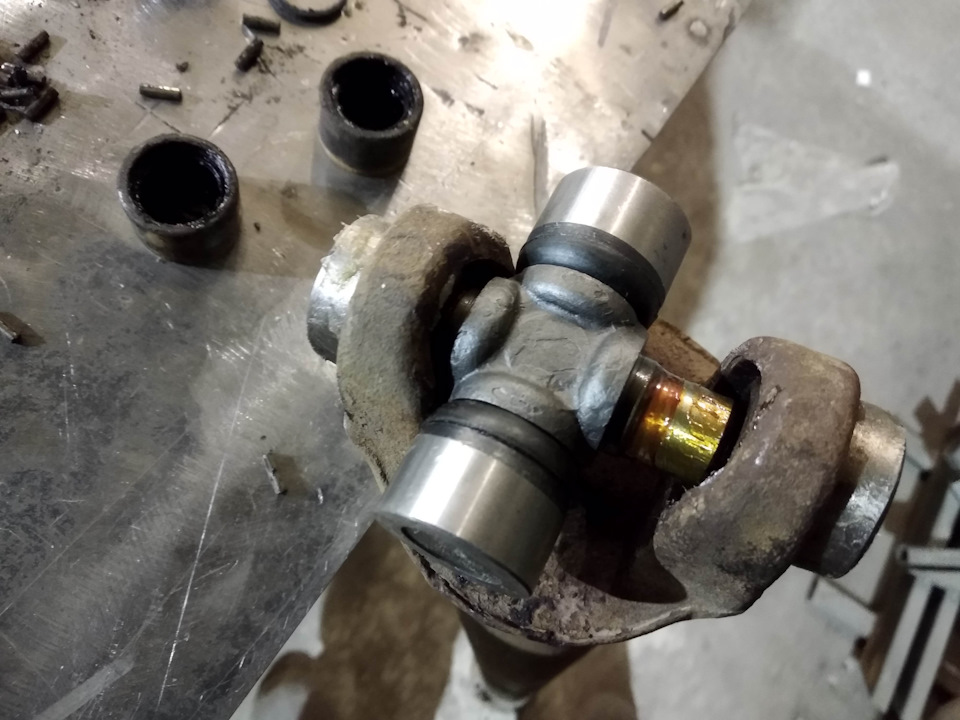

Выпрессуйте подшипники и крестовину: Существует два основных метода:

С помощью оправки и молотка: Подберите металлическую оправку (подойдет головка торцевого ключа подходящего диаметра или кусок трубы), диаметр которой чуть меньше внешнего диаметра корпуса подшипника. Установите оправку на корпус одного подшипника. Аккуратными ударами молотка через оправку выбейте подшипник из проушины вилки. Крестовина при этом начнет смещаться. Переверните узел и аналогично выбейте противоположный подшипник. Крестовина выйдет вместе со вторым подшипником. Повторите для пары подшипников на другой оси.
С помощью съемника: Используйте специальный съемник для крестовин карданных валов. Установите лапы съемника за корпусы двух противоположных подшипников. Затягивая винт съемника, выпрессовывайте подшипники одновременно. Крестовина выйдет после извлечения обоих подшипников одной оси.

Извлеките крестовину: После выпрессовки всех четырех подшипников крестовина свободно вынимается из вилки карданного вала. Тщательно очистите посадочные места подшипников в проушинах вилки от грязи, старой смазки и возможных задиров. Осмотрите состояние игольчатых подшипников и сальников – они должны остаться внутри своих корпусов, выпрессованных вместе с крестовиной или отдельно.

Важные замечания:

Не прикладывайте ударное усилие непосредственно по проушинам вилки кардана – это может привести к их деформации.
Будьте осторожны при работе со стопорными кольцами – они легко теряются.
Если подшипники заклинило, не применяйте чрезмерную силу. Используйте проникающую смазку и аккуратное раскачивание.
Перед замерами осмотрите старую крестовину – часто на ней есть штампованная маркировка с размерами (например, 26x76.1 или 30x79.3).

Ключевые параметры для измерения

Для точного подбора новой крестовины необходимо измерить следующие параметры старой с помощью штангенциркуля:

Параметр	Описание	Как измерить
Диаметр шипа (D)	Диаметр цилиндрической части шипа крестовины, на которой вращаются иглы подшипника.	Измерьте диаметр шипа в его средней части, перпендикулярно оси.
Расстояние между стопорными кольцами (L)	Расстояние между канавками для стопорных колец в проушинах вилки кардана по одной оси.	Измерьте расстояние между двумя канавками для стопорных колец внутри одной пары противоположных проушин вилки кардана.
Длина шипа (не всегда критична)	Длина выступающей части шипа от тела крестовины до торца.	Измерьте длину шипа от центрального тела крестовины до его торца.
Диаметр корпуса подшипника (не всегда)	Наружный диаметр стакана игольчатого подшипника.	Измерьте наружный диаметр стакана подшипника, который вставляется в проушину.

Наиболее критичны первые два параметра (D и L). Именно по ним подбирается абсолютное большинство крестовин для УАЗа (например, 26x76.1 или 30x79.3). Запишите полученные значения с высокой точностью.

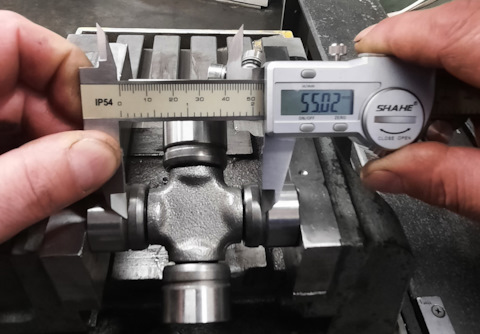

Замер наружного диаметра чашек штангенциркулем

Перед замером тщательно очистите поверхность чашки крестовины от грязи, масла и следов коррозии металлической щеткой. Зафиксируйте карданный вал в тисках или надежно удерживайте крестовину рукой, чтобы исключить смещение. Разведите губки штангенциркуля, плотно прижмите их к наружным стенкам чашки строго перпендикулярно оси шарнира, избегая перекоса инструмента.

Плавно сведите губки до соприкосновения с металлом, обеспечивая равномерный контакт по всей поверхности. Фиксируйте измерительные губки стопорным винтом, аккуратно извлеките инструмент без сдвига шкалы. Считайте значение с основной шкалы и нониуса, суммируя целые миллиметры и доли по совпадающим рискам. Повторите операцию на всех четырех чашках крестовины для контроля равномерности износа.

Критические моменты при замере

Точка приложения: Замеряйте диаметр только в зоне рабочей поверхности (центр чашки), избегая краев и зон деформации.
Контроль геометрии: Проведите замеры в двух взаимно перпендикулярных плоскостях на каждой чашке для выявления овальности.
Допуски: Расхождение между замерами на одной чашке не должно превышать 0.02 мм. Превышение указывает на деформацию.

Тип крестовины (УАЗ)	Номинальный диаметр (мм)	Критический износ (мм)
Старая серия (металлокерамика)	22.00 ± 0.01	> 22.05
Новая серия (игольчатая)	26.00 ± 0.01	> 26.05

Замер длины шлицевого отверстия под игольчатые подшипники

После извлечения старой крестовины и очистки вилки кардана от загрязнений выполните замер глубины каждого шлицевого отверстия (проушины). Используйте штангенциркуль с глубиномером или микрометр, чтобы получить точные значения. Измеряйте расстояние от торца проушины до упорной поверхности под чашку подшипника, исключая заусенцы или деформации.

Проведите замеры минимум в двух перпендикулярных точках каждого отверстия для исключения эллипсности. Фиксируйте результаты для всех четырех проушин – расхождения более 0,05 мм указывают на критичный износ вилки. Убедитесь, что дно отверстий не имеет вмятин, коррозии или остатков старых стопорных колец.

Ключевые параметры и допустимые отклонения

Модель УАЗ	Номинальная длина (мм)	Макс. износ (мм)
УАЗ 469, Хантер	22.0±0.1	22.2
УАЗ Патриот	22.5±0.1	22.7

Последовательность действий:

Очистите отверстия металлической щеткой и обезжирьте
Установите глубиномер штангенциркуля перпендикулярно плоскости вилки
Зафиксируйте замер при легком касании дна (без усилия!)
Повторите для всех проушин, записывая минимальные значения

Если длина превышает допустимый износ, вилка кардана подлежит замене. Установка крестовины в разбитое отверстие приведет к вибрациям и разрушению подшипников. Для старых моделей с размером 22 мм доступны ремонтные чашки подшипников с увеличенным внешним диаметром (+0,3 мм), но это временное решение.

Сравнение размеров крестовин УАЗ 469 и "Буханки"

Правильный подбор крестовины карданного вала критичен для успешного ремонта. Несоответствие размеров приведет к невозможности установки детали и, как следствие, к неработоспособности карданной передачи. УАЗ 469 и УАЗ "Буханка" (модели 452, 2206) имеют конструктивные отличия в карданных валах, что отражается на размерах крестовин.

Основные различия заключаются в диаметрах посадочных мест и длине крестовины. Использование крестовины от одной модели на другой недопустимо. При замене необходимо точно знать параметры старой крестовины или ориентироваться на данные производителя для конкретного автомобиля.

Основные размеры крестовин

Параметр	УАЗ 469	УАЗ "Буханка"
Внешний диаметр корпуса подшипника, мм	76.1	77.8
Внутренний диаметр подшипника, мм	21.96	22.2
Длина между центрами игольчатых подшипников, мм	91	93

Важно: Крестовины этих моделей не взаимозаменяемы из-за различий в посадочных местах карданных валов. Для УАЗ 469 используйте крестовины 76.1х21.96 мм (например, SPICER 5-760X), для "Буханки" – 77.8х22.2 мм (аналоги SPICER 5-313X). Всегда проверяйте маркировку старой детали перед покупкой.

Особенности крестовин кардана УАЗ Патриот (2005-2020)

Крестовины карданного вала УАЗ Патриот поколения 2005-2020 годов являются ответственным узлом, передающим крутящий момент под изменяющимися углами. Их износ проявляется стуком при старте, вибрацией на скорости и люфтом вала. Для успешного ремонта критически важен точный подбор типоразмера, так как несоответствие параметров приводит к ускоренному разрушению детали и повреждению вилок кардана.

На Патриотах применяются крестовины с внутренним диаметром игольчатых подшипников 25.4 мм (1 дюйм) и наружным посадочным размером 76.1 мм (3 дюйма). Этот стандарт (обозначаемый как 76.1х25.4) универсален для переднего и заднего карданов на всех модификациях указанного периода. Использование аналогов с отклонениями даже в 0.1 мм недопустимо – это вызовет перекосы и заклинивание.

Ключевые технические нюансы

При выборе учитывайте следующие особенности:

Количество в трансмиссии: Две крестовины на заднем кардане (со стороны КПП и редуктора), одна – на переднем (если модель полноприводная).
Тип уплотнений: Заводские детали имеют тефлоновые сальники. Качественные аналоги могут оснащаться термостойкими резиновыми манжетами с пыльниками – это повышает ресурс в условиях грязи и воды.
Материал: Оригинальные крестовины – кованая сталь с цементацией. Дешёвые аналоги из порошковых сплавов быстро разрушаются под нагрузкой.

Параметр	Значение для УАЗ Патриот (2005-2020)	Последствия несоответствия
Посадочный диаметр (вилка кардана)	76.1 мм ±0.05 мм	Биение вала, деформация вилок
Диаметр шипов крестовины	25.4 мм ±0.01 мм	Разбивание подшипников, заклинивание
Высота игл в подшипнике	14.5 мм	Перекосы, повышенный износ

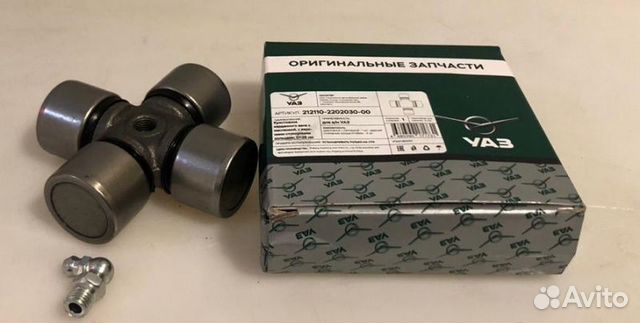

Рекомендации по подбору: Используйте оригинальные крестовины УАЗ (арт. 3160-2203030) или проверенные аналоги с аналогичными геометрическими параметрами – например, GWB 322.76.1 или Maple 76.1. Обязательно проверяйте маркировку на упаковке: указание точного размера 76.1x25.4 – обязательное условие.

При установке запрещается ударная запрессовка – это повреждает игольчатые подшипники. Требуется использование съёмника и контроль соосности. После замены обязательна обкатка: первые 500 км избегайте резких стартов и высоких скоростей для притирки поверхностей.

Размерные отличия крестовин УАЗ Хантер

УАЗ Хантер использует крестовины двух типоразмеров, отличающиеся габаритами и количеством шлицов. Основной параметр – внешний диаметр шипа, который варьируется между передним и задним карданами.

Ошибка в подборе по размеру приводит к люфтам, вибрациям и преждевременному разрушению узла. Ключевое отличие – количество шлицов на фланце: 10 для старых модификаций (до ~2000 г.в.) и 24 для современных версий.

Сравнительные характеристики

Параметр	Передний кардан	Задний кардан
Диаметр шипа (мм)	29.1	29.1
Длина шипа (мм)	25.5	25.5
Диаметр иглы подшипника (мм)	3.5	3.5
Тип шлицов	24 или 10	24 или 10

Для точного определения размера крестовины при замене:

Снимите стопорные кольца и извлеките старую крестовину
Замерьте штангенциркулем:
- Диаметр шипа (должен соответствовать 29.1±0.01 мм)
- Глубину посадочного гнезда в вилке кардана
Подсчитайте количество шлицов на фланце

Критично: крестовины 24-шлицевого типа не взаимозаменяемы с 10-шлицевыми из-за разницы в диаметре посадочного отверстия. Использование неподходящего размера блокирует сборку узла.

Измерение посадочного места на фланце редуктора

Для точного определения размера крестовины карданного вала УАЗа критически важно замерить посадочное место на фланце редуктора. Используйте штангенциркуль с глубиномером или микрометр, обеспечивая чистоту измеряемой поверхности от грязи и забоин. Зафиксируйте два ключевых параметра: диаметр центрального отверстия под подшипник крестовины и глубину посадочной зоны.

Диаметр замеряется в нескольких точках по окружности для выявления эллипсности или износа. Глубина контролируется от торца фланца до упорной поверхности внутри отверстия. Записывайте минимальные значения, так как изношенное посадочное место может иметь конусность или бочкообразность.

Порядок действий и параметры

Основные этапы замера:

Очистите фланец редуктора от масла и загрязнений металлической щеткой
Проверьте отсутствие видимых дефектов (трещины, задиры)
Замерьте внутренний диаметр отверстия в 4-х перпендикулярных направлениях
Определите глубину посадочного гнезда в 3-х точках по окружности
Сравните полученные значения с таблицей стандартных размеров:

Модель УАЗа	Номинальный диаметр (мм)	Допустимый износ (мм)
УАЗ-469 / "Буханка"	28.90-28.95	до 29.10
УАЗ Патриот / Хантер	32.00-32.05	до 32.20

Важно: При превышении допустимого износа более чем на 0.2 мм требуется расточка посадочного места с последующей установкой ремонтной втулки. Несоответствие глубины посадки приводит к недопуску крестовины в посадочное гнездо или нарушению предварительного натяга подшипников.

Как определить совместимость по старому образцу

Для проверки совместимости крестовины по старому образцу УАЗ (например, моделей 469, 452 "Буханка", Hunter до 2010-х) используйте метод визуального сравнения и замеров. Извлеките старую деталь и очистите её от грязи – это позволит точно оценить геометрию и размеры. Особое внимание уделите маркировкам на чашках подшипников (если они сохранились) и общему состоянию посадочных мест.

Ключевые параметры для замера: внешний диаметр корпуса крестовины (в зоне установки в вилку кардана), диаметр шипов (цапф) под игольчатые подшипники, а также длину каждого шипа. Все значения сверяйте с заводскими спецификациями для вашей модели УАЗ или с данными нового изделия. Учитывайте, что старые крестовины могли иметь нестандартные размеры из-за ремонтов или модификаций.

Проверка размеров и особенностей

Диаметр корпуса: Стандарт для классических УАЗ – 65 мм (±0.1 мм). Замерьте штангенциркулем в 3 точках.
Диаметр цапф: Обычно 21.5 мм, 22 мм или 23.8 мм. Критичное отличие даже на 0.5 мм нарушит посадку в подшипник.
Конфигурация стопорных канавок: У старых образцов часто встречается кольцевая канавка под стопорное кольцо вместо паза под пластинчатую заглушку.

Параметр	Типовые значения (мм)	Допуск (мм)
Диаметр корпуса	65.0	±0.1
Диаметр цапфы	21.5 / 22.0 / 23.8	±0.05
Длина шипа	38.0–42.0	±0.3

Обязательно проверьте посадочные места в карданном валу: Ранние УАЗ использовали игольчатые подшипники с бронзовыми сепараторами, которые требовали запрессовки. Если в вашем валу установлены такие подшипники, а новый комплект рассчитан на современные чашки с защелкивающимися стопорами – потребуется замена всего узла подшипника.

Важно: При отсутствии оригинальной детали для сравнения, сверяйтесь с каталогами производителей (например, KFZ, CTR, GKN), указывая VIN или год выпуска авто. Для карданов после ремонта измерьте внутренний диаметр посадочного гнезда в вилке – он должен соответствовать внешнему диаметру чашек новой крестовины без зазоров.

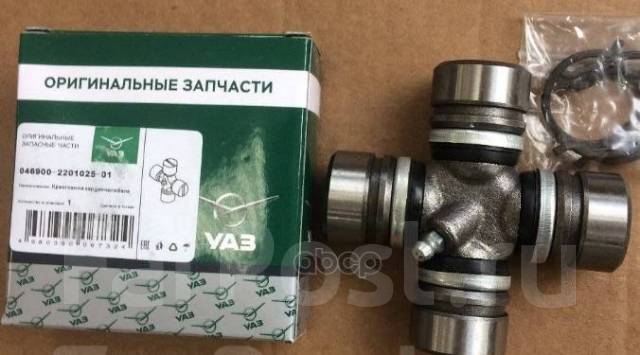

Проверка маркировок заводских оригинальных крестовин

При подборе крестовины для карданного вала УАЗ критически важно сверить маркировку оригинального компонента. Заводские метки содержат ключевые данные о размере и технических характеристиках, напрямую влияющих на совместимость. Отсутствие проверки – основная причина некорректной установки и преждевременного выхода детали из строя.

Маркировка наносится лазером или клеймом на корпус крестовины и включает три обязательных параметра: наружный диаметр игольчатых подшипников (в мм), присоединительные размеры под стопорные кольца, а также дату производства и артикул производителя. Для УАЗа типичны диаметры 29.1 мм (модели 469, Хантер) и 32 мм (Патриот, Пикап), но исключения встречаются даже в пределах одного поколения автомобилей.

Алгоритм проверки маркировки

Очистите корпус крестовины от грязи и масла – метки часто скрыты под слоем отложений.
Найдите клеймо на одной из чашек подшипника или центральной части. Примеры обозначений:
- 29.1-84 – диаметр 29.1 мм, внутренний размер под стопор 84 мм
- 32-100 – диаметр 32 мм, внутренний размер 100 мм
Сравните цифры с параметрами старой детали – даже отклонение на 0.5 мм сделает монтаж невозможным.
Убедитесь в наличии логотипа производителя (SPICER, GKN, SKF) – контрафакт часто имеет нечитаемые или дублированные символы.

Модель УАЗ	Типовая маркировка	Примечание
469, Хантер	29.1-84	Для заднего кардана
Патриот (до 2016)	32-100	Передний вал
Пикап, Фермер	29.1-84 / 32-100	Зависит от года выпуска

Важно: При отсутствии маркировки на старой крестовине замерьте штангенциркулем внешний диаметр чашки подшипника и расстояние между канавками под стопорные кольца. Несоответствие стандартным значениям для УАЗа (29.1±0.05 мм или 32±0.05 мм) указывает на неоригинальную деталь.

Допустимые отклонения размеров при подборе аналога

При замене крестовины карданного вала УАЗ (469, Хантер, Патриот) аналогом критически важно соблюдать геометрические параметры. Отклонения свыше нормы приведут к ускоренному износу, вибрациям или разрушению узла.

Ключевые размеры и их допустимые расхождения:

Основные параметры крестовины

Диаметр шипов: отклонение ≤ ±0.02 мм. Превышение вызовет люфт или заклинивание в вилках кардана.
Длина крестовины (между центрами): ±0.05 мм. Несоосность нарушит балансировку вала.
Диаметр отверстий под игольчатые подшипники: +0.01/-0 мм. Увеличение отверстия снизит натяг подшипника.

Параметр	Номинал для УАЗ (мм)	Макс. отклонение (мм)
Диаметр шипа	21.94 (внешний), 18.97 (внутр.)	±0.02
Расстояние между центрами	76.5 / 91.0*	±0.05
Глубина канавки под стопорное кольцо	1.5	+0.1/-0

*Зависит от модели кардана (передний/задний)

Проверяйте соответствие стопорных канавок. Глубина и ширина должны обеспечивать надежную фиксацию колец без вылета.
Измеряйте посадочные поверхности микрометром до установки. Запрессовка детали с недопустимым зазором – частая причина повторного ремонта.
Избегайте подбора "на глаз". Даже визуально идентичные крестовины от разных производителей могут иметь критические отличия в твердости металла или термообработке.

Инструменты для демонтажа запрессованных чашек

Демонтаж старых, запрессованных чашек крестовины карданного вала УАЗа требует применения специфических инструментов и значительных усилий. Неправильный подход может привести к повреждению вилки кардана, что сделает ремонт более дорогостоящим или вовсе невозможным без замены вилки.

Основная задача – выпрессовать старые чашки из своих посадочных мест в ушках вилки кардана. Для этого используются следующие инструменты и методы:

Специализированные съемники крестовин (съемники чашек)

Это самый правильный, безопасный и эффективный способ. Конструктивно они представляют собой:

Цангу (стакан): Охватывает корпус чашки снаружи.
Центрирующий стержень (палец): Проходит через отверстие в вилке кардана и упирается в противоположную чашку.
Прижимную гайку или винт: Создает усилие, затягиваясь, стержень давит на противоположную чашку, а цанга, упираясь в буртик вилки, вытягивает захваченную чашку.

Для УАЗа наиболее распространены универсальные съемники с набором сменных цанг разного диаметра (например, СЦР-14, СЦР-20М, их аналоги). Ключевой параметр – внутренний диаметр цанги должен соответствовать наружному диаметру чашки крестовины конкретной модели кардана УАЗа.

Тип Съемника (Пример)	Диапазон Работы (мм)	Примечание для УАЗ
СЦР-14	14-25	Подходит для многих моделей УАЗ (Буханка, Хантер, Патриот)
СЦР-20М	20-40	Подходит для более крупных карданов (например, задний на некоторых модификациях)

Важно: Перед использованием убедитесь, что съемник центрирован и цанга плотно охватывает чашку по всей окружности.

Молоток и оправка (выколотка):

Применение: Используется, если съемника нет, но требует большой осторожности и точности.
Инструмент: Тяжелый молоток (1.5-2 кг) и оправка из мягкого металла (медь, алюминий) или прочной твердой древесины (чтобы не повредить кромки посадочного отверстия в вилке). Диаметр оправки должен быть чуть меньше внутреннего диаметра чашки.
Методика: Осторожно наносят удары молотком по оправке, вставленной внутрь демонтируемой чашки, стараясь бить строго по оси чашки. Удары должны быть направлены на выбивание чашки вовнутрь, в сторону карданного вала. Крайне важно не попадать по ушкам вилки кардана!
Риск: Высокая вероятность повреждения вилки кардана (разбитие кромок отверстия, искривление), если удары неточные или слишком сильные.

Гидравлический пресс:

Применение: Наиболее мощный и контролируемый метод после съемника, требует доступа к прессу.
Инструмент: Гидравлический пресс достаточной мощности (обычно от 5 тонн).
Оснастка: Набор оправок (проставок) разного диаметра: одна должна свободно проходить в отверстие вилки и упираться в торец демонтируемой чашки, другая (большего диаметра) должна служить поддержкой для противоположного ушка вилки кардана.
Методика: Кардан фиксируют на столе пресса. Под демонтируемую чашку подводят оправку меньшего диаметра. С противоположной стороны, под ушко вилки, подводят оправку большего диаметра (или кольцо), чтобы обеспечить свободный выход чашки и не дать вилке прогнуться. Плавным усилием пресса выпрессовывают чашку.
Преимущество: Плавное, контролируемое усилие, минимальный риск повреждения вилки при правильной оснастке.

Универсальные съемники (типа "гармошка" или винтовые лапы):

Применение: Могут использоваться в крайнем случае, но часто неудобны из-за сложности фиксации на маленькой чашке и риска соскальзывания, что повреждает вилку.
Риск: Высока вероятность смять кромку чашки или поцарапать/повредить ушко вилки.

Контроль зазоров после установки новой крестовины

После монтажа крестовины на карданном валу УАЗ немедленно проверьте осевой и радиальный зазоры. Для этого зафиксируйте вал в тисках через мягкие прокладки, затем рукой покачайте вилки кардана в разных плоскостях. Отсутствие люфта – критичное требование для корректной работы трансмиссии.

Используйте щуп или индикаторную головку для точного измерения допустимых значений. Радиальный зазор в подшипниках крестовины не должен превышать 0,05 мм, а осевое смещение вилок – 0,1 мм. Превышение этих параметров вызовет вибрации и ускоренный износ.

Процедура контроля и допустимые нормы

Выполняйте проверку в следующей последовательности:

Осевой люфт: замерьте смещение вилки вдоль оси вала при покачивании. Допуск: 0,03-0,1 мм.
Радиальный люфт: проверьте зазор между шипами крестовины и подшипниками в перпендикулярном направлении. Допуск: 0-0,05 мм.
Прокрутите вал на 90° и повторите замеры для всех четырех положений.

Критические последствия при нарушении норм:

Вибрация руля на скорости свыше 60 км/ч
Ускоренный износ шлицевого соединения
Деформация вилок кардана

При превышении допустимых значений демонтируйте крестовину и проверьте:

Правильность установки стопорных колец
Отсутствие перекоса подшипников
Соответствие посадочных размеров

Последствия ошибки в размере крестовины

Установка крестовины с несоответствующим размером приводит к нарушению соосности валов карданного соединения. Это создает эксцентриситет при вращении, вызывая сильные биения и дисбаланс всей трансмиссии. Усиленная вибрация передается на кузов, рулевое управление и раму, ускоряя износ смежных узлов.

Неплотная посадка крестовины в вилки кардана провоцирует люфт и ударные нагрузки при изменении крутящего момента. Игольчатые подшипники испытывают перекосы, что ведет к их заклиниванию или разрушению. Нарушение геометрии шлицевого соединения вала усугубляет проблему, создавая эффект «раскачивания» трансмиссии.

Критические риски

Ускоренный износ: Разрушение подшипников крестовины, деформация вилок, истирание шлицов вала
Вибрации в салоне: Дрожь на руле и кузове при разгоне, гуляющий резонанс на высоких скоростях
Потеря управления: Резкие рывки кардана при старте/торможении, риск заклинивания трансмиссии
Вторичные поломки: Повреждение редуктора, раздатчика, опор двигателя и коробки передач

Сценарий	Результат
Крестовина меньше посадочного места	Необратимый люфт, трещины в ушках вилки
Крестовина больше посадочного места	Деформация вилок при запрессовке, перегруз игольчатых подшипников

Эксплуатация с неправильной крестовиной неизбежно завершается обрывом карданного вала или разрушением узла при нагрузке. Это создает аварийную ситуацию из-за внезапной потери тяги и риска механического контакта вращающихся обломков с элементами шасси.

Смазочные материалы для разных типов крестовин

Правильный выбор и применение смазочного материала критически важны для долговечности и безотказной работы карданных крестовин УАЗ. Неподходящая смазка не обеспечит необходимой защиты от износа, коррозии и высоких нагрузок, возникающих при эксплуатации внедорожника, что приведет к преждевременному выходу новой крестовины из строя.

Основные требования к смазкам для крестовин включают высокую несущую способность, устойчивость к вымыванию водой и грязеотталкивающие свойства, отличную адгезию (способность удерживаться на поверхности), термостабильность (сохранение свойств при нагреве) и совместимость с материалами сальников. Для крестовин УАЗ наиболее распространены консистентные (пластичные) смазки.

Типы смазок и их применение

Основные категории смазок для карданных крестовин УАЗ:

Литиевые смазки: Классический и широкодоступный вариант. Обладают хорошей водостойкостью и механической стабильностью. Примеры: Литол-24, импортные аналоги Liqui Moly LM 47 или Molykote BR2 Plus. Подходят для большинства стандартных условий эксплуатации УАЗ.
Литиево-кальциевые смазки: Объединяют преимущества литиевых (стабильность) и кальциевых (выдающаяся водостойкость и адгезия). Отличный выбор для внедорожников, часто преодолевающих водные преграды и грязь. Пример: ЦИАТИМ-221.
Смазки на комплексном литиевом мыле: Обладают улучшенными характеристиками по сравнению с простыми литиевыми: более высокий рабочий температурный диапазон, лучшая несущая способность и стабильность. Примеры: ЛСЦ-15, Shell Gadus S2 V220 AD 2, Mobilux EP 2.
Смазки с дисульфидом молибдена (MoS2): Содержат твердые смазывающие добавки. Особенно эффективны при экстремальных давлениях, ударных нагрузках и в условиях граничного трения (когда масляная пленка рвется). Рекомендуются для тяжелых условий эксплуатации или при уже имеющемся небольшом износе. Примеры: ШРУС-4М, Liqui Moly LM 50 MoS2, Molykote Longterm 2. Важно: Убедитесь, что смазка предназначена именно для шарниров равных угловых скоростей или универсальных шарниров (крестовин), а не только для ШРУСов передних приводов, хотя некоторые универсальны.

Тип Смазки	Основные Преимущества	Рекомендуемые Условия для УАЗ	Примеры
Литиевые	Хорошая водостойкость, стабильность, доступность	Стандартная эксплуатация по дорогам и легкому бездорожью	Литол-24, Liqui Moly LM 47
Литиево-Кальциевые	Превосходная водостойкость и адгезия	Частое преодоление водных преград, глубокая грязь	ЦИАТИМ-221
Комплексные Литиевые	Высокая термостабильность, несущая способность	Активная эксплуатация с нагрузками, буксировкой, жаркий климат	ЛСЦ-15, Shell Gadus S2 V220 AD 2
С MoS2 (Молибден)	Экстремальное давление, защита при ударных нагрузках	Экстремальное бездорожье, тяжелые условия, изношенные сопрягаемые детали	ШРУС-4М, Liqui Moly LM 50 MoS2

Ключевые рекомендации при выборе и применении:

Совместимость: Никогда не смешивайте разные типы смазок (например, литиевую с кальциевой или смазку с MoS2 с простой литиевой). Это может привести к потере свойств и расслоению. Перед набивкой новой смазкой тщательно удалите всю старую.
Специфика ШРУС: Смазки, маркированные как "ШРУСные" (например, ШРУС-4М), часто подходят и для карданных крестовин благодаря своим высоким EP-свойствам (Extreme Pressure - противозадирные). Однако всегда проверяйте рекомендации производителя смазки на упаковке.
Пластиковые колпачки: Если на крестовине установлены пластиковые защитные колпачки (пыльники), убедитесь, что выбранная смазка совместима с пластиком. Некоторые агрессивные составы могут разрушить пластик.
Качество: Отдавайте предпочтение смазкам известных производителей от надежных поставщиков во избежание подделок.
Заправка: Обязательно полностью заполните полости крестовины смазкой при помощи шприца через пресс-масленку, выгоняя весь воздух и старую смазку, пока свежая не появится из-под всех сальников.

Проверка биения кардана после замены крестовины

После установки новой крестовины на карданный вал УАЗа критически важна проверка биения. Неправильный монтаж или дефект детали вызовут вибрации, разрушение подшипников и преждевременный износ трансмиссии. Контроль выполняют на снятом кардане, зафиксированном в центрах станка или с помощью индикаторной стойки.

Допустимое радиальное биение карданного вала не должно превышать 0,5–0,8 мм на всей длине. Превышение значений требует немедленного вмешательства: проверки правильности посадки крестовины, состояния фланцев и балансировки вала. Игнорирование процедуры гарантированно приведет к повторной поломке и риску аварии на ходу.

Этапы диагностики

Фиксация вала: Закрепите кардан в токарном станке или между двумя опорами с применлением индикаторной стойки.
Замер радиального биения: Установите индикатор часового типа перпендикулярно валу. Проворачивайте вал вручную, фиксируя отклонения стрелки.
Контроль точек крепления: Измерьте биение у фланцев редуктора и раздатки, а также в местах сварки трубы.

Зона проверки	Норма биения (мм)
Центральная часть трубы	до 0,8
Шлицевое соединение	до 0,5
Фланцы	до 0,3

При выявлении биения свыше нормы выполните:

Проверку затяжки стопорных колец крестовины
Контроль соосности вилок кардана
Диагностику деформации трубы (молотком с индикатором)

Обязательна последующая балансировка вала на стенде даже при допустимых значениях. Только комплексная проверка гарантирует отсутствие вибраций и корректную работу трансмиссии УАЗа после ремонта.

Список источников

Точные размеры крестовин карданных валов УАЗ определяются моделью автомобиля, годом выпуска и типом трансмиссии. Критически важно использовать актуальные технические спецификации от производителя и проверенные каталоги запчастей.

Экспертная информация из руководств по ремонту и опыт владельцев на профильных форумах помогают избежать ошибок при подборе. Всегда сверяйте данные по VIN или каталожным номерам оригинальных деталей.

Официальные руководства по ремонту УАЗ (УАЗ Патриот, Хантер, Буханка)
Каталоги запчастей производителей крестовин: GKN, Spidan, MAPCO
Технические спецификации завода-изготовителя УАЗ
Форумы владельцев: Uazbuka.ru, УАЗ Клуб, 4x4 сообщества
Видеоинструкции по замене крестовин от сертифицированных СТО
Каталоги онлайн-магазинов автозапчастей: Exist, Emex, AutoDoc
Профильные издания: "За рулём", "4x4 Club", "Off Road Drive"
