Размер ремня генератора - выбор и замена

Статья обновлена: 18.08.2025

Ремень генератора – критически важный компонент автомобиля, отвечающий за передачу крутящего момента от коленвала к генератору, насосу ГУР и системе охлаждения. Его обрыв или проскальзывание мгновенно парализует машину: прекращается зарядка аккумулятора, отключается усилитель руля и перегревается двигатель.

Неправильно подобранный размер ремня приводит к ускоренному износу подшипников, дребезжанию и снижению ресурса навесного оборудования. Эта статья объяснит, как точно определить длину, маркировку и тип профиля ремня, избежав распространенных ошибок при самостоятельной замене.

Критерии правильного подбора нового ремня: длина, ширина и профиль

Основополагающими параметрами при выборе нового ремня генератора являются его точные геометрические характеристики: длина, ширина и форма профиля. Пренебрежение любым из этих критериев приведет к некорректной работе навесного оборудования, ускоренному износу или обрыву.

Несоответствие размера ремня штатным значениям вызывает проскальзывание, перегрев, свист и передачу вибраций. Для безошибочного определения требуемых параметров используйте только достоверные источники информации.

Ключевые параметры для выбора

Длина ремня:

Измеряется по внутреннему контуру (в мм или дюймах)
Допустимое отклонение: не более ±3 мм от оригинала
Способы определения:
- Маркировка на старом ремне (пример: 6PK1235)
- Каталоги производителя авто по VIN
- Рулеткой по трассе установки (с приложением усилия)

Ширина ремня:

Влияет на площадь контакта со шкивами
Несоответствие вызывает:
- Спуск вниз по канавкам (узкий ремень)
- Выпирание вверх (слишком широкий)
Замеряется штангенциркулем по рабочей части

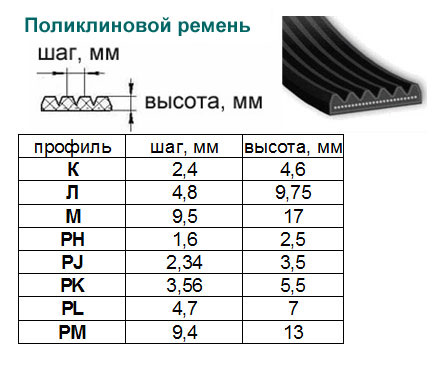

Профиль (форма сечения):

Обозначение	Форма	Угол клина	Применение
PK (PJ, PL)	Рубчатый с канавками	40°	Современные авто (6PK, 7PK)
A, B (AVX, BVX)	Классический клиновой	40°	Старые модели

Важно: Профили разных стандартов (например, PK и A) не взаимозаменяемы даже при схожей ширине! Соблюдайте тип, указанный в маркировке.

Проверка натяжения и пошаговая инструкция по замене ремня

Правильное натяжение ремня генератора критически важно для предотвращения проскальзывания, перегрева и преждевременного износа. Слишком слабое натяжение вызывает свист и недостаточную зарядку аккумулятора, чрезмерное – перегружает подшипники генератора и натяжных роликов. Регулярная проверка каждые 15 000 км или при появлении посторонних шумов обязательна.

Для точной диагностики используйте тензометр или ручной метод измерения прогиба. Сравнивайте результаты с требованиями производителя вашего авто. Помните: новый ремень после установки требует повторной проверки через 500-1000 км пробега из-за естественного вытягивания.

Методы проверки натяжения:

Ручной прогиб: Надавите большим пальцем с усилием 10 кг на середину самого длинного участка ремня. Допустимый прогиб – 5-6 мм для новых и 6-9 мм для бывших в употреблении ремней
Тензометр: Установите прибор перпендикулярно ремню, измерьте усилие для достижения нормы прогиба (значения в спецификации авто)
Контроль частоты вибрации: Профессиональные СТО используют акустические анализаторы для определения резонансной частоты натянутого ремня

Признак проблемы	Слабое натяжение	Чрезмерное натяжение
Характерный свист	Появляется при запуске и нагрузке	Отсутствует
Температура ремня	Нормальная	Повышенная
Износ кромок	Равномерный	Расслоение боковин

Замена ремня генератора: пошаговая инструкция

Необходимые инструменты:

Новый ремень (проверьте маркировку V-образного или поликлинового типа)
Набор ключей (обычно 12-17 мм)
Монтировка или регулировочный рычаг
Фонарик
Диагностическая схема трассировки ремня

Последовательность действий:

Отсоедините минусовую клемму аккумулятора и снимите защитные кожухи двигателя при необходимости
Ослабьте крепёж генератора: фиксирующую гайку на кронштейне и регулировочный болт
Сдвиньте генератор к блоку цилиндров для ослабления натяжения, используя монтировку
Снимите старый ремень, запомнив его траекторию (сфотографируйте расположение на шкивах)
Проверьте состояние шкивов и роликов – отсутствие сколов, биения и плавность вращения
Установите новый ремень по схеме производителя, начиная с коленчатого вала
Оттяните генератор монтировкой, создавая предварительное натяжение
Затяните регулировочный болт при контроле прогиба тензометром
Зафиксируйте крепёжную гайку с моментом 25-40 Н·м (уточните в мануале)
Прокрутите вал вручную на 2-3 оборота для проверки центровки

После запуска двигателя дайте поработать 3-5 минут под нагрузкой (включите фары и печку). Отсутствие свиста и стабильное напряжение 13.8-14.5V на клеммах АКБ подтверждают правильность установки. Обязательно проверьте натяжение через неделю эксплуатации.

Список источников

Информация о подборе и замене ремня генератора требует точных технических данных и проверенных методик. Достоверные источники помогают избежать ошибок, ведущих к поломкам двигателя или дополнительным расходам.

При подготовке материала использовались специализированные технические ресурсы, руководства производителей и экспертные данные. Ниже представлены ключевые категории источников, обеспечивающих актуальность и надежность информации.

Основные источники информации

Официальные руководства по эксплуатации и ремонту автомобилей конкретных марок (Mercedes-Benz, Volkswagen, Toyota и др.)
Каталоги производителей автомобильных ремней: Gates, Continental, Dayco, Bando с таблицами взаимозаменяемости
Технические стандарты ISO 4183, DIN 7753, регулирующие размеры и маркировку клиновых и поликлиновых ремней
Профессиональные справочники по автомобильным системам охлаждения и навесного оборудования
Видеоинструкции по диагностике натяжителей и шкивов от сертифицированных автомехаников
Методические пособия по расчету длины ремня с использованием формул геометрии шкивов
Отчеты испытательных лабораторий о влиянии неправильного натяжения на ресурс компонентов
