Ремонт и замена контактной группы ДЭУ Нексия

Статья обновлена: 18.08.2025

Контактная группа в автомобиле Daewoo Nexia – критически важный компонент электрооборудования, отвечающий за подачу напряжения к стартеру при повороте ключа зажигания.

Неисправность этой детали проявляется в отказе двигателя запускаться, щелчках реле под рулевой колонкой или полном отсутствии реакции на поворот ключа.

Понимание устройства, типичных поломок и методов восстановления работоспособности контактной группы поможет избежать неожиданных отказов и сократит расходы на обслуживание Нексии.

Типичные неисправности контактной группы ДЭУ Нексия

Основной проблемой контактной группы является подгорание токопроводящих элементов из-за постоянного прохождения высокого тока через контакты. Это приводит к образованию нагара и окислов, нарушающих электрическую проводимость. В результате узел начинает перегреваться, появляются рывки при запуске двигателя или полный отказ стартера.

Не менее распространённая неисправность – механический износ пластиковых деталей и пружин внутри корпуса. Со временем возвратная пружина ослабевает, а пластмассовые направляющие трескаются или деформируются. Это вызывает залипание контактов, неполное замыкание цепи или самопроизвольное отключение стартера во время работы двигателя.

Распространённые симптомы неисправности

Стартер не срабатывает при повороте ключа (слышны только щелчки реле)
Необходимость многократного поворота ключа для запуска двигателя
Залипание стартера после пуска (сопровождается скрежетом)
Пропадание напряжения на приборной панели при попытке запуска
Запах горелой пластмассы или озона из района замка зажигания

Неисправность	Последствия
Обгорание контактов	Падение напряжения, перегрев узла
Деформация пластиковых частей	Залипание, нечеткое срабатывание
Коррозия клемм	Нарушение проводимости, окисление
Износ пружинного механизма	Невозврат контактов в исходное положение

Важно: При появлении первых симптомов требуется немедленная диагностика. Эксплуатация автомобиля с повреждённой контактной группой может вызвать оплавление проводки, возгорание или полный отказ системы зажигания.

Инструменты для замены контактной группы своими руками

Успешная замена контактной группы замка зажигания Daewoo Nexia требует наличия базового, но специфического набора инструментов. Отсутствие даже одного ключевого предмета может существенно усложнить или сделать невозможным выполнение работ без повреждения деталей.

Перед началом демонтажа убедитесь в наличии всего необходимого и подготовьте рабочее место с хорошим освещением. Это минимизирует риск потери мелких компонентов и упростит процесс сборки после замены.

Основной набор инструментов

Набор торцевых головок и вороток: Ключевое значение имеют головки на 10 мм (для болтов крепления кожуха рулевой колонки) и 13 мм (для гайки крепления замка зажигания).
Крестообразная отвертка (PH2 или PZ2): Для удаления саморезов, фиксирующих пластиковые декоративные накладки рулевой колонки.
Плоская отвертка (среднего размера): Потребуется для аккуратного поддевания пластиковых клипс, фиксаторов и панелей.
Шестигранный ключ (имбусовый) на 5 мм: Необходим для откручивания винтов, крепящих сам корпус контактной группы к замку зажигания.

Дополнительные приспособления и расходники

Съемник стопорного кольца (острогубцы): Крайне важен для безопасного снятия и установки тонкого стопорного кольца, фиксирующего контактную группу на валу замка. Попытки использовать подручные средства часто ведут к потере кольца или травмам.
Пинцет или магнитный держатель: Поможет манипулировать мелкими деталями (особенно стопорным кольцом и шайбами) в ограниченном пространстве.
Фонарик: Обеспечит достаточную видимость при работе под рулевой колонкой.
Чистая ветошь: Для очистки посадочного места от пыли и старой смазки перед установкой новой группы.
Новая контактная группа: Убедитесь, что приобретенная деталь точно соответствует модели вашего замка зажигания Nexia (оригинал или качественный аналог).

Демонтаж пластиковой крышки рулевой колонки

Отключите минусовую клемму аккумуляторной батареи для предотвращения случайного замыкания проводки при работах с рулевой колонкой. Убедитесь, что рулевое колесо зафиксировано в нейтральном положении для удобства доступа к крепежным элементам крышки.

Найдите два самореза в нижней части кожуха, расположенные симметрично под рулевой колонкой. Используйте крестовую отвертку соответствующего размера для их выкручивания, сохраняя крепеж для последующей сборки.

Последовательность снятия элементов

Снимите нижний сегмент кожуха (подрулевую часть), аккуратно поддевая его пластиковой монтажной лопаткой по периметру после выкручивания винтов
Отсоедините разъемы кнопок сигнала и дворников (при их наличии на крышке), нажав на фиксаторы разъемов
Извлеките верхнюю часть кожуха, потянув ее на себя с равномерным усилием, преодолевая сопротивление пластиковых защелок

Внимание: Не прилагайте чрезмерных усилий при разборке – пластиковые фиксаторы старых крышек особенно хрупкие. Если элементы не поддаются, повторно проверьте наличие скрытых винтов за декоративными заглушками.

Рекомендуется: При снятии отмечать расположение компонентов фото или маркировкой для упрощения сборки. Очистите внутреннюю поверхность кожуха от пыли перед установкой новой детали.

Отсоединение разъемов и троса аварийного открытия багажника

Перед началом работ снимите отрицательную клемму с аккумуляторной батареи для предотвращения короткого замыкания. Полностью удалите внутреннюю обивку крышки багажника, обеспечив свободный доступ к замку, механизмам и проводке.

Визуально определите все электрические разъемы, подключенные к элементам на крышке багажника. К ним относятся разъем подсветки номерного знака, разъем электропривода замка багажника и разъем третьего стоп-сигнала (при наличии). Аккуратно нажмите на фиксатор каждого разъема и разъедините контакты.

Демонтаж троса аварийного открытия

Найдите трос аварийного открытия, идущий от замка багажника к механизму внутри салона. Трос крепится к рычагу замка через пластиковый наконечник:

Пальцами сожмите фиксирующие усики на пластиковом наконечнике троса.
Аккуратно потяните наконечник в сторону от рычага замка, освобождая его из посадочного гнезда.
Отведите трос в сторону, исключив его запутывание или повреждение при дальнейших работах.

Важно: Не прикладывайте чрезмерное усилие при отсоединении троса – это может привести к поломке пластикового наконечника или деформации рычага замка. Убедитесь, что трос свободно перемещается в оболочке и не имеет перегибов.

Снятие рулевого переключателя поворотов и дворников

Отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Снимите пластиковый кожух рулевой колонки, открутив фиксирующие саморезы крестовой отверткой или Torx T20 (в зависимости от модификации). Аккуратно подденьте защелки верхней и нижней частей кожуха, разделив их.

Обеспечьте доступ к переключателю, отведя рулевую колонку в максимально нижнее положение. Нажмите фиксатор разъема электропроводки и отсоедините колодку жгута от тыльной стороны переключателя. Проверьте отсутствие натяжения проводов.

Последовательность демонтажа

Зафиксируйте рулевое колесо в прямом положении
Найдите язычок крепления переключателя на кронштейне рулевой колонки
Отожмите пластиковый фиксатор плоской отверткой в направлении, указанном стрелкой на корпусе
Плавно потяните переключатель на себя вдоль оси руля до полного выхода из посадочного гнезда

Важно: Не прикладывайте избыточное усилие при снятии – фиксатор изготовлен из хрупкого пластика. При установке нового переключателя убедитесь в четком защелкивании всех элементов до характерного щелчка.

Извлечение старой контактной группы из рулевой колонки

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите пластиковый кожух рулевой колонки, открутив крепежные винты или отщелкнув фиксаторы отверткой.

Обеспечьте доступ к контактной группе, демонтировав подрулевые переключатели поворотов и стеклоочистителей. Аккуратно отсоедините разъемы проводки, нажав на фиксаторы.

Порядок демонтажа

Снимите стопорное кольцо или пластиковую защелку, удерживающую контактную группу
Проверните корпус устройства против часовой стрелки (обычно на 30-45 градусов)
Извлеките блок плавным движением вдоль оси рулевого вала
Зафиксируйте положение ротора относительно статора маркером для последующей сборки

Тип крепления	Особенности извлечения
Резьбовое кольцо	Используйте съемник или пассатижи с узкими губками
Пластиковые фиксаторы	Поддевайте отверткой в местах предусмотренных пазов

Не вращайте руль после снятия контактной группы - это приведет к сбою позиционирования спирального кабеля. Осмотрите посадочное место на наличие повреждений или мусора перед установкой новой детали.

Проверка лампочек повторителей поворотов перед установкой

Перед монтажом лампочек повторителей повородов в контактную группу ДЭУ Нексия обязательна их предварительная проверка. Это исключает установку нерабочих элементов и повторный разбор узла.

Используйте автомобильный аккумулятор 12В или зарядное устройство. Подключите плюсовой провод к центральному контакту цоколя лампы, минусовой – к боковому корпусу. Короткое замыкание недопустимо.

Критерии исправности лампы

При подаче напряжения наблюдайте:

Яркость свечения – должна соответствовать номиналу (обычно 5Вт)
Равномерность света – отсутствие затемнённых участков нити накала
Стабильность работы – отсутствие мерцания при фиксированном подключении

Дополнительно осмотрите:

Цоколь – отсутствие окислов, глубоких царапин
Колбу – целостность стекла, герметичность
Контакты – отсутствие деформации, следов перегрева

Проверенные исправные лампы устанавливайте в контактную группу, соблюдая ориентацию цоколя. Контрольная таблица этапов:

Этап	Инструмент	Критерий успеха
Визуальный осмотр	Лупа	Отсутствие механических дефектов
Электрическая проверка	Аккумулятор + провода	Стабильное свечение полной яркости
Фиксация в патроне	Без инструмента	Плотная посадка без перекоса

Установка новой контактной группы в посадочное место

Тщательно очистите посадочное место от грязи, пыли и остатков старой смазки с помощью безворсовой салфетки, обработав контакты спиртом или специальным очистителем. Проверьте отсутствие механических повреждений на корпусе выключателя зажигания и целостность контактных дорожек.

Аккуратно разместите новую контактную группу на посадочной площадке, совместив направляющие штифты с пазами корпуса. Убедитесь в правильной ориентации токосъёмных ламелей относительно ответных контактов – метка на корпусе должна совпадать с маркировкой выключателя.

Ключевые этапы фиксации

Прижмите группу пальцами до полного прилегания к основанию
Зафиксируйте крепёжные винты (при наличии) с усилием 2-3 Н·м
Проверьте отсутствие перекоса и зазоров по периметру

Контрольные действия после установки: Вручную поверните шлицы вала в крайние положения, убедившись в плавном ходе без заеданий. Подключите разъём проводки и выполните тестовый запуск электрооборудования (фары, стартер, дворники).

Типичные ошибки	Последствия
Перепутана ориентация группы	Короткое замыкание, отказ систем
Неочищенные контакты	Плохой токопровод, нагрев
Неполная посадка	Пробуксовка вала, обрыв цепи

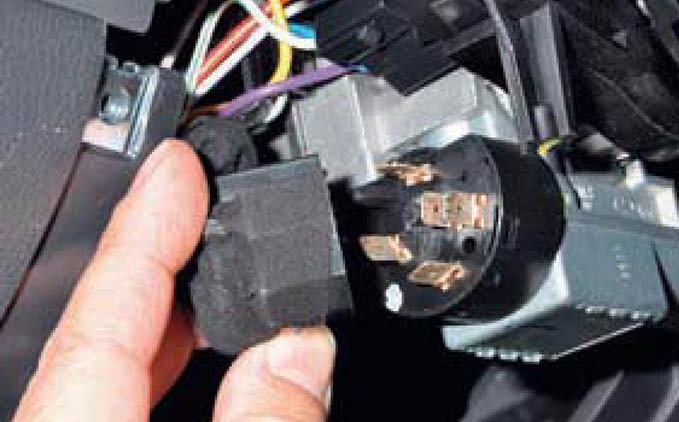

Фиксация разъемов и восстановление соединений

Проверьте плотность посадки всех электроразъемов в контактной группе. Ослабление крепления приводит к искрению, перегреву и оплавлению пластиковых корпусов. Убедитесь, что фиксирующие защелки на колодках полностью защелкнуты и не имеют повреждений. При необходимости замените разрушенные замки или установите дополнительные хомуты для предотвращения вибрационного расшатывания.

Внимательно осмотрите металлические контакты внутри разъемов на предмет окисления, коррозии или деформации. Зачистите потемневшие клеммы мелкой наждачной бумагой (зернистость P600-P800) или специальным контактным очистителем. Сильно поврежденные штекеры требуют замены: используйте ремонтные клеммы с изоляцией или целиком новые колодки с последующей аккуратной пайкой и термоусадкой проводов.

Ключевые этапы восстановления

При выявлении обрыва проводки действуйте по схеме:

Обрежьте поврежденный участок кабеля с запасом 3-5 см
Снимите изоляцию на концах проводов на 7-8 мм
Наденьте термоусадочные трубки перед соединением
Спаяйте жилы методом "внахлест" с двойной изоляцией

Важно: При сборке избегайте натяжения проводки и пересечения трасс с подвижными элементами рулевой колонки. Проверьте работоспособность после ремонта:

Система	Контрольный признак
Дворники	Плавность хода во всех режимах
Поворотники	Стабильная частота мигания
Омыватель	Отсутствие задержки включения

Сборка кожуха рулевой колонки в обратном порядке

Установите нижнюю часть кожуха на рулевую колонку, совместив монтажные отверстия с крепежными шпильками кузова. Проверьте отсутствие перекоса детали перед фиксацией.

Затяните гайки крепления кожуха моментом 7–12 Н·м крестообразной последовательностью. Убедитесь, что резиновые демпферы плотно прилегают к кузовным элементам без зазоров.

Последовательность сборки верхнего сегмента

Установите поворотный переключатель на штатное место, зафиксировав винтами
Проложите жгуты проводов внутри кожуха через технологические каналы
Наденьте верхнюю половику кожуха на колонку, совместив замковые крепления

Важно: При соединении половин кожуха убедитесь в корректном позиционировании:

Отсутствие перегибов троса замка зажигания
Правильная укладка кабеля датчика поворота руля
Свободный ход рычага регулировки угла наклона

Компонент	Тип крепежа	Момент затяжки
Кожух нижний	Гайка M8	9 Н·м
Кожух верхний	Винт Torx T20	5 Н·м
Кронштейн переключателей	Саморез 4.2×16 мм	3 Н·м

Тестирование функционала после замены контактной группы

После установки новой контактной группы необходимо провести комплексную проверку работоспособности электрооборудования. Процедура выполняется при выключенном двигателе и включенном зажигании для предотвращения случайного запуска.

Проверьте последовательно все электрические цепи, управляемые контактной группой. Особое внимание уделите критичным системам, отвечающим за безопасность движения и стабильную работу автомобиля.

Порядок тестирования

Указатели поворотов: Активируйте левый и правый сигналы, убедитесь в синхронном мигании ламп и звуковом сопровождении реле
Световые приборы: Проверьте работу ближнего/дальнего света, габаритов, стоп-сигналов и аварийной сигнализации
Дворники и омыватель: Протестируйте все скорости работы щеток, функцию возврата в исходное положение и подачу омывающей жидкости
Звуковой сигнал: Нажмите на рулевой кнопке, убедитесь в четком срабатывании

Контрольные параметры

Система	Критерий исправности	Метод проверки
Подрулевые переключатели	Четкое фиксирование положений	Тактильный контроль при переключении
Контакты стартера	Мгновенное срабатывание	Кратковременное включение стартера
Разъемы проводки	Отсутствие нагрева	Контроль температуры после 5 мин работы

Протестируйте все функции в статичном положении автомобиля
Проведите контрольную поездку с проверкой динамических режимов (переключение света в движении, сигналы при маневрировании)
Убедитесь в отсутствии самопроизвольных отключений при вибрациях на неровной дороге

Чистка контактов как альтернатива полной замене

При проблемах с запуском двигателя или нестабильной работе электросистемы Daewoo Nexia, вызванных окислением или загрязнением контактной группы замка зажигания, чистка часто становится эффективным решением вместо немедленной замены узла. Эта процедура устраняет сопротивление на контактных поверхностях, восстанавливая проводимость электрических сигналов без капитальных затрат.

Технологически процесс требует аккуратной разборки замка зажигания для доступа к ламелям контактного диска. Механическая зачистка мелкой наждачной бумагой (600-800 грит) или специальным абразивным стержнем удаляет окислы и нагар, после чего поверхности обрабатываются спиртом или электротехническим очистителем для обезжиривания.

Ключевые этапы чистки

Диагностика: Подтверждение симптомов (отказ стартера, мигание фар, пропадание питания при повороте ключа)
Демонтаж: Снятие пластикового кожуха рулевой колонки и отключение разъёма контактной группы
Разборка: Извлечение контактного диска из корпуса замка с фиксацией пружинных элементов
Обработка: Зачистка ламелей без деформации, удаление графитовой пыли

Важно: После сборки обязательна проверка напряжения на разъёмах в положениях ключа. Сопротивление между контактами не должно превышать 0.5 Ом. При глубоком выгорании металла или деформации площадок чистка неэффективна – требуется замена.

Плюсы чистки	Риски
Экономия до 80% стоимости новой детали	Временное решение при сильном износе
Сохранение родной геометрии контактов	Ошибки сборки могут заблокировать ключ
Выполняется за 1-2 часа	Необратимое повреждение при неаккуратной зачистке

Выбор качественной контактной группы для ДЭУ Нексия

Качественная контактная группа (КГ) для замка зажигания ДЭУ Нексия должна изготавливаться из материалов, устойчивых к высоким температурам и электрической эрозии. Критически важна точность обработки контактных площадок и жесткость фиксации всех элементов внутри корпуса, чтобы предотвратить искрение или нарушение соединения под нагрузкой.

Обращайте внимание на комплектацию: в упаковке помимо самой КГ должны присутствовать пластиковый язычок для корректной установки в замок и термостойкая смазка. Отсутствие этих компонентов или их низкое качество косвенно указывает на общий уровень изделия.

Ключевые критерии выбора

Материал контактов: Медь с покрытием из кадмия или серебра (толщиной не менее 6 мкм) обеспечивает минимальное переходное сопротивление.
Корпус: Термостойкий пластик (PA66-GF25/GF35), не деформирующийся при нагреве от проводки.
Соединения: Цельнолитые клеммы с маркировкой сечения провода (мин. 2.5 мм²), а не сборные коннекторы.

Параметр	Качественный образец	Риск при несоответствии
Толщина контактных пластин	≥ 1.2 мм	Прогорание при нагрузке стартера
Пружины фиксации	Нержавеющая сталь	Ослабление контакта, окисление
Срок гарантии	≥ 12 месяцев	Низкая ресурсоемкость

Проверяйте соответствие оригиналу по каталожным номерам (оригинал - 96389652, аналоги - KS1219, LOCK988). Избегайте изделий с размытой маркировкой или отсутствием бренда на корпусе. При установке обязательно наносите термопасту на тыльную сторону КГ для улучшения теплоотвода.
