Реактивная тяга ВАЗ-2107 - устройство, ремонт и замена

Статья обновлена: 18.08.2025

Реактивная тяга – ключевой элемент задней подвески ВАЗ-2107, отвечающий за контроль продольного перемещения моста при разгоне и торможении.

Исправность этой детали напрямую влияет на курсовую устойчивость автомобиля, равномерность износа шин и безопасность управления.

Потеря геометрии, трещины или разрушение сайлент-блоков тяги приводят к ухудшению динамики, вибрациям и риску потери контроля над авто.

Принцип действия реактивных тяг в подвеске ВАЗ-2107

Реактивные тяги (штанги стабилизатора) служат связующим звеном между стабилизатором поперечной устойчивости и рычагами передней подвески. Их ключевая задача – передача усилий, возникающих при деформации стабилизатора, непосредственно на элементы подвески. Это обеспечивает синхронизацию работы левого и правого колес при изменении положения кузова.

При прямолинейном движении по ровной поверхности реактивные тяги не испытывают значительных нагрузок. Ситуация меняется при возникновении кренов, наезде на препятствие одним колесом или резких маневрах. В таких условиях стабилизатор скручивается, стремясь приподнять прижатое к кузову колесо и опустить противоположное, уменьшая наклон автомобиля.

Механика работы

Механика работы

Реактивные тяги преобразуют крутящий момент стабилизатора в вертикальное усилие на рычагах подвески за счет особенностей крепления:

  • Один конец тяги через шарнир (или сайлентблок) соединен с изогнутым плечом стабилизатора
  • Противоположный конец аналогично закреплен на нижнем рычаге подвески

При скручивании стабилизатора реактивная тяга:

  1. Смещает точку крепления на рычаге вверх или вниз
  2. Создает дополнительное усилие на пружину/амортизатор
  3. Противодействует вертикальному ходу колеса относительно кузова
Состояние подвески Действие реактивной тяги
Крен в повороте Передает скручивающее усилие стабилизатора на рычаг, прижимая внешнее колесо
Наезд на препятствие Препятствует независимому ходу колес, стабилизируруя траекторию
Резкий старт/торможение Снижает "клевки" кузова, распределяя нагрузку между осями

Важно: Шарнирные соединения на концах тяг компенсируют изменение углов при работе подвески, предотвращая заклинивание. Износ втулок или шаровых наконечников нарушает геометрию передачи усилий, вызывая стуки и ухудшая курсовую устойчивость.

Роль тяг в стабилизации передней оси автомобиля

На автомобиле ВАЗ-2107 реактивные тяги передней подвески (нижние и верхние) выполняют критическую функцию по фиксации положения переднего моста относительно кузова. Они воспринимают продольные нагрузки, возникающие при разгоне, торможении и наезде на препятствия, предотвращая смещение оси вперед-назад. Без их жесткой связи колеса теряли бы заданную геометрию, что приводило бы к неуправляемому "рысканью" передка.

Конструктивно тяги работают как распорки, компенсируя силы инерции через сайлент-блоки. Эти резинометаллические шарниры гасят вибрации, но при износе их демпфирующие свойства снижаются. Разболтанность соединений провоцирует:

  • Вибрацию руля при торможении
  • Самопроизвольное изменение угла схождения колес
  • Увод автомобиля в сторону при движении по неровностям

Последствия неисправности реактивных тяг

СимптомПричинаРиск
Стук в передней подвескеРазрушение сайлент-блоковДеформация рычагов
"Биение" руляЛюфт в крепленияхУскоренный износ шин
Самопроизвольный развал схожденияДеформация тягПотеря курсовой устойчивости

Диагностика требует проверки люфтов монтировкой при вывешенных колесах. Замена тяг обязательна при:

  1. Трещинах или изгибе металлической части
  2. Расслоении резины сайлент-блоков более чем на 30%
  3. Неэффективности регулировки развала-схождения
После установки новых элементов необходима обязательная проверка углов установки колес.

Конструктивные особенности реактивных тяг классики Жигулей

Реактивные тяги ВАЗ-2107 представляют собой жесткие стальные трубы круглого сечения с приваренными проушинами на обоих концах. Внутри проушин запрессованы резинометаллические шарниры (сайлент-блоки), гасящие вибрации и обеспечивающие подвижное соединение.

Конструктивно тяги расположены под углом 10-15° к продольной оси автомобиля, соединяя заднюю балку моста с кронштейнами на кузовных лонжеронах. Левая и правая тяги взаимозаменяемы благодаря симметричной геометрии и идентичным крепежным узлам.

Ключевые элементы конструкции

  • Труба тяги: Стальной профиль Ø22-25 мм с толщиной стенки 2-3 мм, обеспечивающий продольную жесткость
  • Проушины: Литые стальные втулки с фланцами для фиксации сайлент-блоков
  • Сайлент-блоки: Двухкомпонентные шарниры с резиновой втулкой между стальными обоймами
  • Крепеж: Болты М12 с контргайками, проходящие через оси сайлент-блоков
Параметр Характеристика
Длина между центрами шарниров 600 ± 5 мм
Рабочий угол изгиба до 15° в вертикальной плоскости
Ресурс сайлент-блоков 60-80 тыс. км пробега
Усилие на разрыв не менее 500 кгс

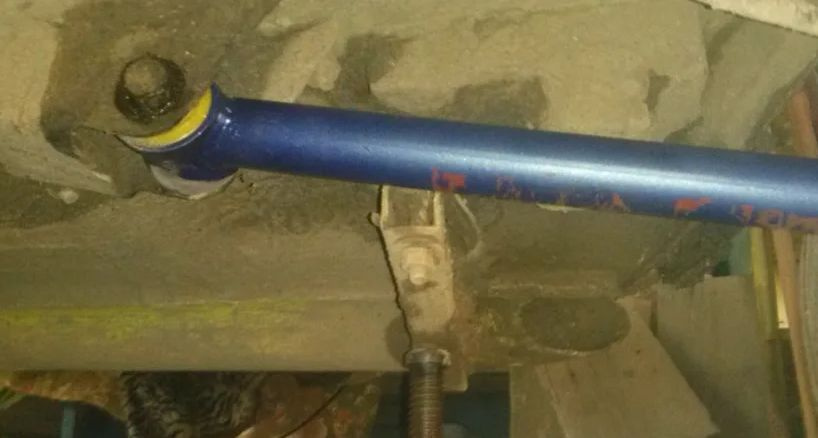

Схема крепления тяг к балке и кузову в сборе

Схема крепления тяг к балке и кузову в сборе

Реактивные тяги ВАЗ-2107 фиксируются к задней балке через кронштейны, интегрированные в её корпус. Каждая тяга (верхняя и нижняя) крепится двумя болтами с гайками через резинометаллические втулки (сайлент-блоки), обеспечивающие подвижное соединение при вертикальном ходе моста. Болты проходят сквозь проушины кронштейнов балки и запрессованные втулки тяг.

На кузовной стороне тяги закреплены к усиленным площадкам лонжеронов. Кронштейны кузова имеют П-образную форму, внутрь которых устанавливаются концы тяг с сайлент-блоками. Фиксация осуществляется длинными болтами, стягивающими стенки кронштейнов и проходящими через оси втулок. Гайки с контршайбами или самоконтрящиеся гайки предотвращают ослабление крепежа.

Ключевые элементы крепежной схемы

Ключевые элементы крепежной схемы

  • Кронштейны балки: Литые стальные ушки с отверстиями под болты М12
  • Кузовные кронштейны: Штампованные стальные пластины с ребрами жесткости
  • Сайлент-блоки: Резиновые втулки с запрессованной металлической гильзой (наружная обойма – в проушину тяги, внутренняя – под болт)
  • Крепеж: Болты класса прочности 8.8 (М12×1.25), гайки с фланцем, шайбы
Узел крепления Тип соединения Компоненты
К балке заднего моста Жёсткий (через сайлент-блок) 2 болта + гайки на тягу, внутренние втулки сайлент-блоков
К кузову (лонжероны) Сдвиговый (через сайлент-блок) Сквозной болт + гайка на тягу, наружные втулки сайлент-блоков

Важно: Все болты затягиваются с моментом 70-90 Н·м на подвешенном автомобиле (под нагрузкой). Износ втулок определяется по люфту балки при раскачивании руками или смещению тяг относительно кронштейнов. Замена требует демонтажа тяг с последующей запрессовкой новых сайлент-блоков.

Предотвращаемые неисправности стабилизатора при исправных тягах

Стабилизатор поперечной устойчивости на ВАЗ-2107, даже при абсолютно целых реактивных тягах, подвержен специфическим неисправностям, напрямую влияющим на управляемость и безопасность. Эти проблемы возникают из-за износа элементов крепления и деформации конструкции, но их можно своевременно выявить и предотвратить при регулярном контроле.

Основные риски связаны с деградацией резинометаллических элементов крепления и механическим повреждением самого стабилизатора. Игнорирование этих дефектов приводит к стукам в подвеске, уводу автомобиля с траектории при движении по неровностям, повышенному крену в поворотах и ускоренному износу соседних узлов ходовой части.

Ключевые предотвращаемые проблемы и методы их предупреждения

Износ втулок стабилизатора:

  • Причина: Разрушение резины крепящих втулок из-за старения, агрессивной химии (масло, реагенты), механических перегрузок.
  • Предотвращение: Регулярный визуальный осмотр на предмет трещин, расслоений, потери эластичности. Замена втулок при первых признаках износа или планово каждые 40-50 тыс. км.

Ослабление или повреждение хомутов крепления:

  • Причина: Коррозия металла хомутов, ослабление затяжки болтов (усиленная вибрация), физическая деформация.
  • Предотвращение: Контроль затяжки болтов хомутов при ТО (момент затяжки: 14-18 Н·м). Осмотр на сколы, глубокую коррозию, нарушение геометрии.

Деформация стабилизатора:

  • Причина: Удары о препятствия (камни, бордюры), перегрузка автомобиля.
  • Предотвращение: Аккуратная эксплуатация на плохих дорогах, избегание перегруза. Визуальная проверка симметрии стабилизатора на подъемнике.

Коррозия посадочных мест под втулки:

  • Причина: Скопление грязи и влаги между втулкой и стабилизатором, повреждение ЛКП кузова в местах крепления кронштейнов.
  • Предотвращение: Очистка стабилизатора в зоне контакта с втулками при ТО, обработка антикором металлических поверхностей кронштейнов.

Ослабление крепления кронштейнов к кузову:

  • Причина: Коррозия кузовных резьбовых отверстий, ослабление затяжки болтов крепления кронштейнов.
  • Предотвращение: Периодическая проверка состояния резьбы и момента затяжки болтов крепления кронштейнов (40-50 Н·м). Обработка резьбы графитовой смазкой.
НеисправностьРекомендуемая периодичность контроля
Состояние втулок и хомутовКаждые 10 000 км / 1 раз в сезон
Затяжка болтов хомутовКаждые 20 000 км
Затяжка болтов кронштейновКаждые 30 000 км
Геометрия стабилизатораПри каждом визуальном осмотре подвески на подъемнике
Коррозия посадочных местПри замене втулок или сезонной подготовке

Типичные шумы при выходе из строя реактивной тяги

При износе или поломке реактивной тяги ВАЗ-2107 возникают характерные звуки, проявляющиеся преимущественно на неровностях дороги и при изменении динамики движения. Шумы четко локализуются в передней части кузова и напрямую зависят от нагрузки на подвеску.

Звуковые признаки усиливаются при резком старте, торможении или проезде выбоин, что связано с изменением вектора нагрузки на поврежденный узел. Игнорирование этих симптомов приводит к ускоренному разрушению сайлент-блоков тяги и смещению геометрии передней подвески.

Распространенные виды шумов

  • Глухие удары под ногами – возникают при переезде мелких препятствий, вызваны люфтом втулок или трещинами кронштейна крепления.
  • Металлический лязг при торможении – появляется из-за контакта деформированной тяги с рычагом подвески или балкой.
  • Скрип при раскачивании авто – характерен для разрушенных сайлент-блоков, усиливается в сырую погоду.
  • Ритмичный стук на скорости – свидетельствует о разбитых подшипниках или оторванной проушине тяги.

Диагностику выполняют путем покачивания автомобиля вдоль продольной оси при выключенном двигателе, одновременно контролируя зазор в соединениях тяги. Критический износ подтверждается видимой деформацией, масляными подтеками на резиновых элементах или трещинами на металлических частях.

Вибрации руля как симптом проблем с тягой

Вибрации руля на ВАЗ-2107, особенно проявляющиеся при разгоне или на определенных скоростях, часто указывают на неисправность элементов реактивной тяги подвески. Этот узел критически влияет на стабилизацию передних колес, и его дефекты напрямую передают колебания на рулевое управление.

Основные причины вибраций, связанные с реактивной тягой, включают износ втулок или сайлент-блоков, деформацию кронштейнов крепления, ослабление болтового соединения, а также механические повреждения самой тяги (трещины, изгиб). Люфт в шарнирах или нарушение геометрии узла создают дисбаланс, усиливающийся при нагрузке.

Диагностика и устранение

Для подтверждения связи вибраций с реактивной тягой выполните:

  1. Визуальный осмотр: Проверьте целостность тяги, кронштейнов и состояние резиновых втулок на предмет трещин, разрывов или расслоения.
  2. Контроль затяжки: Убедитесь, что болты крепления тяги к кузову и балке затянуты с моментом 70–90 Н·м (значение уточняйте по мануалу).
  3. Проверка люфтов: Раскачайте тягу монтировкой – вертикальный или продольный люфт более 0.8 мм требует замены втулок или узла целиком.

При выявлении дефектов:

  • Изношенные втулки/сайлент-блоки выпрессовываются и заменяются новыми с использованием специнструмента.
  • Деформированную тягу или кронштейны меняют в сборе – риски выправления часто превышают стоимость новых деталей.
  • После замены обязательна проверка углов установки колес, так как вмешательство влияет на развал-схождение.

Визуальные признаки износа резинометаллических шарниров

Резинометаллические шарниры (сайлент-блоки) реактивных тяг подвержены естественному износу в процессе эксплуатации. Своевременное выявление их неисправности критично для безопасности и управляемости автомобиля.

Определить необходимость ремонта или замены можно по ряду внешних проявлений. Осмотр следует проводить на подъемнике или смотровой яме, обеспечив свободный доступ к реактивным тягам и очистив узлы от загрязнений.

Ключевые признаки износа

  • Трещины и разрывы резины: Глубокие радиальные или концентрические трещины на поверхности втулки, особенно в местах контакта с металлическими обоймами.
  • Отслоение резины от металла: Видимое расхождение между резиновым элементом и внутренней/внешней металлической обоймой по периметру.
  • Выдавливание резины: Деформация и "вытекание" резинового элемента за пределы металлических обойм с одной или нескольких сторон.
  • Чрезмерное смещение: Заметный люфт или смещение внутренней втулки относительно внешней при попытке покачать тягу монтировкой (при вывешенном колесе).
  • Расслоение и крошение: Наличие глубоких расслоений внутри резины, видимых по краям, или осыпающиеся кусочки резины.
  • Масляное загрязнение: Разбухание, потеря формы и мягкость резины вследствие контакта с техническими жидкостями (масло, топливо).
  • Коррозия обойм: Сильная ржавчина на внешней или внутренней металлической части шарнира, способствующая разрушению резины.

Проверка люфта соединений методом покачивания монтировкой

Метод основан на приложении контролируемого усилия к проверяемым узлам с помощью монтажной лопатки для выявления недопустимых зазоров. Автомобиль должен быть надежно зафиксирован на подъемнике или эстакаде с вывешенными передними колесами для свободного доступа к компонентам подвески и рулевого управления.

Проверка выполняется последовательно на всех критичных соединениях: шаровых опорах, рулевых тягах, сайлентблоках рычагов, втулках стабилизатора и ступичных подшипниках. Требуется визуальный контроль целостности пыльников перед диагностикой для исключения ложных результатов из-за их повреждения.

Технология выполнения проверки

  1. Установите монтировку между сопрягаемыми элементами (например: между поворотным кулаком и нижним рычагом для шаровой опоры)
  2. Создайте переменное усилие покачиванием инструмента в двух плоскостях: вертикальной (для подвески) и горизонтальной (для рулевых тяг)
  3. Фиксируйте руками или визуально амплитуду относительного перемещения деталей
  4. Определите наличие стука или видимого зазора при нагрузке

Критерии оценки результатов:

  • Норма: отсутствие видимого зазора и характерных щелчков при покачивании
  • Неисправность: ощутимый люфт более 1.5 мм, металлический стук или заедание в шарнире

Обнаруженный люфт требует немедленного устранения – регулировки (если предусмотрено конструкцией) или замены изношенных деталей. Игнорирование превышения зазоров приводит к ускоренному разрушению смежных узлов, уводу автомобиля с траектории и потере управляемости.

Диагностика состояния втулок стабилизатора параллельно с тягами

Проверка втулок стабилизатора всегда выполняется совместно с реактивными тягами из-за функциональной взаимосвязи элементов подвески. Люфт или деформация одного компонента создает повышенную нагрузку на другой, что требует комплексной оценки при выявлении стуков или кренов кузова.

Игнорирование параллельной диагностики приводит к некорректной локализации неисправности: изношенные втулки маскируют признаки разрушения шаровых тяг, и наоборот. Это провоцирует повторные ремонты и ускоряет выход из строя смежных узлов подвески.

Порядок и методы контроля

  1. Визуальный осмотр на подъемнике:
    • Трещины, расслоение резины втулок
    • Подтеки смазки на пыльниках тяг
    • Деформации металлических частей кронштейнов
  2. Проверка люфтов монтировкой:
    • Раскачивание стабилизатора вертикально для выявления зазоров во втулках
    • Приложение усилия к тягам в продольном/поперечном направлениях
  3. Тест-драйв для выявления симптомов:
    • Стуки при проезде "лежачих полицейских"
    • Увод машины в сторону при торможении
    • Раскачивание кузова в поворотах
Критический признак Вероятная причина Метод верификации
Металлический стук спереди на кочках Разбитые шаровые тяги или разрушенные втулки Замер люфта монтировкой при вывешенном колесе
Скрип при повороте руля на месте Задиры в посадочных местах втулок Контроль состояния резины и кронштейнов
Вибрация руля на скорости 60-80 км/ч Деформация тяг стабилизатора Замер биения съемником

Инструмент для разборки соединений реактивной тяги

Для демонтажа реактивной тяги ВАЗ-2107 необходим специализированный инструмент, обеспечивающий безопасное отсоединение шаровых шарниров без повреждения компонентов. Базовый набор включает гаечные ключи, съёмники и ударные приспособления для работы с прикипевшими соединениями. Отсутствие правильного оборудования усложнит процесс и повысит риск деформации резьбы или срыва граней.

Критически важно предварительно обработать резьбовые соединения проникающей смазкой (WD-40, LIQUI MOLY) за 15-20 минут до работ. Для труднодоступных узлов потребуются удлинители и карданные адаптеры для трещоточного ключа. Запрещается использование газового ключа – это гарантированно повредит гайки и шпильки.

Обязательный комплект инструментов

  • Гаечные ключи: рожковые или накидные на 17 мм (крепление к кузову) и 19 мм (крепление к заднему мосту)
  • Съёмник шаровых опор: универсальный тип "вилка" (модель GR-306) или гидравлический съёмник
  • Трещоточный ключ с удлинителем (минимум 30 см) и головками на 17/19 мм
  • Молоток: 500-700 г для аккуратного простукивания съёмника
  • Средство для демонтажа резьбы: аэрозольная смазка + металлическая щётка

При работе со съёмником "вилка" запрещено прикладывать избыточное усилие – это приводит к срезанию защитного колпачка шарнира. Для закисших соединений используется комбинированный метод: прогрев гайки строительным феном (до 200°C) с последующим резким охлаждением смазкой. После демонтажа проверяют состояние резьбы на пальцах тяги метчиком М12×1.25.

Порядок снятия передних колес для доступа к узлам

Перед началом работ убедитесь в наличии исправного домкрата, баллонного ключа, противооткатных упоров (башмаков) и защитной стойки. Проверьте устойчивость автомобиля на ровной твердой поверхности. Отсортируйте необходимый инструмент для последующих операций с реактивной тягой.

Установите автомобиль на ручной тормоз и первую передачу. Разместите противооткатные упоры под задними колесами для предотвращения движения. Визуально проверьте состояние колесных болтов – при наличии деформаций или коррозии обработайте их проникающей смазкой.

Пошаговая процедура демонтажа

Пошаговая процедура демонтажа

Ослабление крепежа: Снимите декоративные колпаки колес (при наличии). Крестообразным методом ослабьте все болты крепления на ½-1 оборот, не снимая их полностью. Приложите усилие ногой к ключу при закисших соединениях.

Подъем автомобиля: Найдите штатные точки поддомкрачивания на порогах (обозначены треугольными вырезами в металле). Поднимите автомобиль домкратом до отрыва колеса от земли на 3-5 см. Запрещено: работать под машиной без страховочной стойки!

  1. Установите страховочную стойку под лонжерон или силовую точку кузова
  2. Окончательно выверните все болты крепления колеса
  3. Снимите колесо вертикальным движением вниз
  4. Поместите его под порог автомобиля или на специальную подставку

Финишные действия: Удалите грязь с посадочного места ступицы металлической щеткой. Сложите болты в емкость во избежание потери. Для длительного демонтажа накройте тормозной механизм защитным колпаком.

Тип крепежаМомент затяжки (после установки)
Штатные болты 12х1.25 мм70-85 Н·м
Усиленные болты (рекомендуемые)90-110 Н·м

При установке колеса совмещайте направляющие шпильки ступицы с отверстиями диска. Затягивайте болты крестообразно в несколько этапов с контролем момента. Обязательно: опустите автомобиль на землю перед финальной протяжкой!

Ослабление контргаек и болтов крепления тяги к кузову

Крепление реактивной тяги к лонжеронам кузова осуществляется через болтовые соединения с контргайками. Ослабление возникает из-за вибраций, ударных нагрузок на подвеску, коррозии резьбы или естественного износа фиксирующих элементов. Недостаточный момент затяжки при предыдущем монтаже также способствует развитию дефекта.

Незамеченная неисправность приводит к увеличению люфта соединения, появлению металлического стука в передней подвеске при преодолении неровностей. Длительная эксплуатация вызывает деформацию посадочных отверстий кронштейнов кузова, разрушение сайлентблоков тяги и ускоренный износ смежных компонентов рулевого управления.

Диагностика и устранение

Проверка состояния крепежа:

  1. Зафиксируйте автомобиль на подъемнике, снимите колесо со стороны проверяемой тяги
  2. Визуально оцените наличие следов самоотворачивания (смещение граней гаек, свежие царапины)
  3. Монтировкой проверьте вертикальный и горизонтальный люфт тяги в местах крепления к кузову
  4. Контрольным ключом измерьте фактический момент затяжки основных гаек и контргаек

Процедура восстановления:

  • Подтяжка: допустима при сохранении целостности резьбы и отсутствии деформации болтов. Затягивайте основную гайку до 70-90 Н·м, контргайку – до 50-70 Н·м
  • Замена: обязательна при сорванной резьбе, деформированных шайбах или поврежденных гранях. Используйте болты класса прочности 8.8 с шестигранными фланцевыми гайками
Компонент Момент затяжки (Н·м) Признаки износа
Болт М12 крепления 70-90 Деформация тела, срыв резьбы
Контргайка 50-70 Смятие стопорной части, износ граней

Профилактические меры:

При каждом ТО проверяйте состояние соединений. Наносите резьбовой фиксатор Loctite 243 на очищенные шпильки перед затяжкой. После замены сайлентблоков обязательно повторно протяните крепеж через 500 км пробега.

Техника откручивания фиксаторов скобы стабилизатора

Фиксаторы скобы стабилизатора (часто называемые "костылями") крепятся к лонжерону кузова мощными болтами, которые подвержены интенсивному воздействию грязи, влаги и коррозии. Сильное закисание резьбы – типичная проблема, требующая применения специальных методов отворачивания для предотвращения срыва граней или поломки крепежа.

Подготовьте необходимый инструмент: мощный вороток или трещотку с удлинителем (минимум 50 см), головку или торцевой ключ под размер болта (обычно 17 мм или 19 мм), проникающую жидкость (WD-40, "жидкий ключ"), молоток, монтировку. Предварительно обильно обработайте резьбовое соединение проникающей жидкостью за несколько часов до работы, повторив обработку непосредственно перед откручиванием.

Порядок действий:

  1. Зафиксируйте положение: Убедитесь, что автомобиль надежно стоит на подъемнике или домкратах, колесо снято для доступа.
  2. Приложите усилие правильно: Установите головку или ключ на болт строго перпендикулярно его оси. Используйте удлинитель воротка для увеличения рычага.
  3. Сорвите резьбу ударом (при необходимости): Если болт не поддается, нанесите несколько резких ударов молотком по боковой грани головки ключа или воротка в направлении откручивания (против часовой стрелки). Вибрация часто разрушает коррозионный слой.
  4. Примените контролируемое усилие: Плавно, без рывков, надавите на вороток всем весом тела. Избегайте перекоса инструмента!
  5. Используйте нагрев (крайний случай): При полном отказе – прогрейте гайку/головку болта газовой горелкой докрасна, затем резко охладите проникающей жидкостью. Термический шок разрушит ржавчину. Соблюдайте пожарную безопасность!
  6. Проверьте состояние: После успешного откручивания оцените состояние болта и резьбового отверстия в лонжероне. Замените болт при повреждении резьбы, срыве граней или сильной коррозии.

Критически важно: Никогда не используйте сварку для "прихвата" болта под ключ – это повредит лонжерон. Если все методы не дали результата, потребуется высверливание болта с последующим восстановлением резьбы метчиком или установкой ремонтной втулки (футорки).

Выпрессовка пальцев тяги из сайлент-блоков балки

Выпрессовка пальцев реактивных тяг из сайлент-блоков балки заднего моста ВАЗ-2107 выполняется при замене изношенных резинометаллических шарниров или всей тяги. Процедура требует применения специализированного инструмента из-за высокого усилия запрессовки и риска деформации посадочных мест балки. Неправильное выполнение может привести к повреждению узла.

Обязательно зафиксируйте балку в гидравлическом прессе или мощных тисках перед началом работ. Убедитесь, что оправки точно соответствуют диаметру пальца (Ø14 мм) и проушин сайлент-блока – использование кустарных приспособлений часто вызывает разрушение резинового элемента или сколы на металле.

Инструменты и технология

Оборудование для выпрессовки:

  • Гидравлический пресс (минимум 5 тонн)
  • Набор оправок из твердосплавной стали (внешняя Ø30-32 мм, внутренняя Ø13-14 мм)
  • Съемник типа "гармошка" для сайлент-блоков
  • Молоток, зубило, проникающая смазка WD-40

Пошаговая последовательность:

  1. Обработайте зону соединения пальца с сайлент-блоком смазкой WD-40, оставьте на 15 минут для снижения трения
  2. Установите опорную втулку под проушину балки, совместив её ось с пальцем тяги
  3. Вставьте выпрессовочную оправку меньшего диаметра с противоположной стороны пальца
  4. Плавно увеличивайте усилие пресса, контролируя параллельность движения оправки
  5. При закисании пальца: нанесите удары молотком через медную прокладку по торцу оправки, чередуя с прессованием
  6. После выхода пальца на 2/3 длины переставьте оправку и завершите выпрессовку с обратной стороны

Важно: запрещается выбивать палец молотком без оправки – это гарантированно повредит посадочное отверстие балки. При отсутствии пресса используйте съемник "гармошка", затягивая центральный винт мощным воротком с постепенным увеличением усилия.

Очистка посадочных мест от грязи и коррозии

Очистка посадочных мест от грязи и коррозии

Тщательная очистка посадочных зон реактивной тяги критична для герметичного соединения и предотвращения утечек выхлопных газов. Скопление ржавчины, нагара или грязи нарушает плоскостность прилегания деталей, что ведет к прогару прокладок и разрушению крепежа.

Подготовьте необходимые инструменты: металлическую щетку, шлифовальную шкурку (зернистость 120-220), растворитель (уайт-спирит, WD-40), ветошь. Для сильных коррозионных повреждений потребуется дрель с проволочной насадкой или пескоструйный аппарат.

Последовательность работ

  1. Демонтируйте реактивную тягу и отсоедините выхлопную трубу от приемного патрубка.
  2. Механическая обработка:
    • Обработайте фланцы тяги и патрубка металлической щеткой
    • Удалите стойкие отложения шлифшкуркой круговыми движениями
    • При глубокой коррозии используйте дрель с проволочной щеткой
  3. Обезжиривание:

    Протрите поверхности растворителем при помощи ветоши. Убедитесь в полном удалении масляных пятен и абразивной пыли.

  4. Контроль качества:
    • Проверьте плоскостность фланца линейкой – зазор ≤ 0.5 мм
    • Убедитесь в отсутствии сквозных повреждений металла

Важно: Не допускайте попадания абразивных частиц внутрь трубопровода. При использовании электроинструмента защищайте органы дыхания респиратором. После очистки незамедлительно установите детали – открытые поверхности быстро окисляются.

Разборка узла: съем пыльников и визуальный осмотр

Отсоедините хомуты крепления пыльников к шаровому шарниру и рулевой рейке при помощи отвертки или пассатижей. Аккуратно стяните резиновые защитные чехлы вдоль оси тяги, избегая деформации или повреждения материала. При наличии коррозии на металлических поверхностях нанесите проникающую смазку для облегчения демонтажа.

Тщательно очистите снятые пыльники от грязи ветошью, промойте мыльным раствором и высушите. Визуально оцените состояние резины: проверьте эластичность, отсутствие трещин, разрывов, потертостей и следов масел. Особое внимание уделите зонам контакта с хомутами и внутренним поверхностям, подверженным истиранию.

Критерии оценки износа

  • Трещины/разрывы: Любые сквозные повреждения требуют замены
  • Деформация: Утрата формы, вздутия или отслоения резины
  • Потеря герметичности: Наличие зазоров при примерке к посадочным местам
  • Окисление шарниров: Коррозия или загрязнение смазки под пыльником
Состояние Действие
Повреждения >2 мм Обязательная замена
Умеренная деформация Замена при пробеге >30 тыс. км
Масляные пятна внутри Диагностика сальников рейки

Осмотрите открытые шарнирные соединения: наличие ржавчины, вымытой смазки или люфта указывает на необходимость ремонта. Загрязненные узлы очистите ветошью, смоченной в керосине. Важно: не допускайте попадания абразивных частиц в механизм.

Оценка износа втулок и внутренней вкладки шарнира

Оценка износа втулок и внутренней вкладки шарнира

Проверка состояния резинометаллических шарниров реактивной тяги начинается с демонтажа узла. Деталь фиксируется в тисках для тщательного осмотра втулок и внутренней вкладки на предмет критических повреждений. Игнорирование износа приводит к уводу автомобиля с траектории, стукам в задней подвеске и ускоренному разрушению смежных элементов.

Ключевые параметры оценки включают целостность резиновых компонентов, величину рабочего зазора и деформацию металлических частей. Используются методы визуального контроля и инструментальные замеры. Особое внимание уделяется зоне контакта вкладки с реактивной штангой – здесь концентрируются ударные нагрузки.

Критерии и методы диагностики

Критерии и методы диагностики

Визуальные признаки износа:

  • Глубокие трещины, расслоение или разрывы резины втулки
  • Коррозия, вмятины или сколы на стальной вкладке
  • Выдавливание смазки через повреждённые уплотнения

Инструментальная проверка:

  1. Замер радиального люфта шарнирного пальца щупом при покачивании тяги – допустимый зазор ≤ 0.8 мм
  2. Контроль осевого смещения с помощью индикаторной стойки – предельное значение 1.2 мм
  3. Проверка эллипсности посадочного гнезда микрометром
ПараметрНормаТребует замены
Радиальный зазор0.3-0.5 мм> 0.8 мм
Осевой люфт0.4-0.7 мм> 1.2 мм
Деформация вкладкиОтсутствуетЛюбое изменение геометрии

Важно: При обнаружении одного критического дефекта узел подлежит полной замене. Попытки восстановления втулок пресс-маслёнками на ВАЗ-2107 неэффективны из-за особенностей конструкции. После установки новых деталей обязательна регулировка углов установки задних колёс.

Особенности ремонта с заменой резиновых элементов тяги

Основная сложность при замене резиновых втулок реактивной тяги заключается в необходимости демонтажа всей тяги с автомобиля. Коррозия резьбовых соединений и деформация посадочных мест существенно усложняют процесс. Требуется тщательная очистка резьбы крепежных болтов и кронштейнов перед откручиванием, а также применение проникающей смазки за несколько часов до работ.

При запрессовке новых сайлентблоков критично соблюдение соосности внутренних втулок относительно оси тяги. Неправильная установка приводит к ускоренному износу и вибрациям. Используйте специальные оправки или съемники, исключающие перекосы. Запрессовка ударными методами (молотком) недопустима – это повреждает резино-металлические элементы.

Ключевые этапы работ

  1. Демонтаж тяги:
    • Обработать резьбу болтов крепления к кузову и заднему мосту WD-40
    • Открутить гайки крепления, выбить болты съёмником при закисании
    • Извлечь тягу вместе с кронштейнами через технологические проёмы
  2. Замена втулок:
    • Зафиксировать тягу в тисках через мягкие прокладки
    • Выпрессовать старые сайлентблоки гидравлическим прессом или съёмником
    • Очистить посадочные гнёзда от ржавчины и грясти
    • Смазать наружные поверхности новых втулок мыльным раствором
    • Запрессовать втулки до полного контакта с буртиками тяги
  3. Установка и контроль:
    • Собрать узел в обратной последовательности
    • Затягивать крепёжные гайки только под нагрузкой (автомобиль на колёсах)
    • Проверить отсутствие люфтов покачиванием тяги монтировкой
Типовая неисправность Признак Решение при замене
Разрыв резины Стук при трогании, вибрация задней оси Полная замена втулки, проверка соосности
Расслоение металла Люфт тяги при покачивании Замена втулки с усилителем посадочного места
Деформация втулки Перекос реактивной тяги Проверка геометрии кронштейнов, замена комплекта втулок

Подбор оригинальных и аналоговых ремкоплектов

Ремкомплекты реактивной тяги ВАЗ-2107 включают втулки, шайбы и крепеж, необходимые для восстановления работоспособности узла. Оригинальные комплекты (артикул 2101-2915010 для тяги и 2101-2915112 для втулок) производятся под маркой AvtoVAZ и гарантируют точное соответствие геометрическим параметрам.

Аналоговые решения предлагают производители вторичного рынка: SAAZ, LEMFÖRDER, TRW, Profit. Они различаются материалами исполнения (резина, полиуретан), ценой и сроком службы. При выборе аналога критично сверять посадочные размеры и конструкцию втулок.

Критерии сравнения ремкомплектов

Параметр Оригинал Аналог
Совместимость 100% соответствие Требует проверки по каталогу
Ресурс 50-70 тыс. км 30-100 тыс. км (зависит от бренда)
Цена 1200-1800 руб. 600-1500 руб.
  1. Определите тип ремонта:
    • Полная замена тяги – требуется комплект с втулками и крепежом
    • Замена сайлентблоков – достаточно втулочного набора
  2. Проверьте каталоги производителей:
    • Оригинал: официальные каталоги AvtoVAZ
    • Аналоги: электронные базы Exist, Emex, Auto3N
  3. Оцените материалы:
    • Резина (оригинал) – стандартная эластичность
    • Полиуретан (аналоги) – повышенная жесткость, устойчивость к деформациям

Важно: При установке полиуретановых втулок проверяйте зазоры – материал не терпит перетяжки. Для оригинальных резиновых сайлентблоков обязательна запрессовка с соблюдением соосности.

Технология запрессовки новых сайлент-блоков в уши

Подготовьте гидравлический пресс с набором оправок и съёмников, новые сайлент-блоки, ветошь и смазку (мыльный раствор или литол). Очистите уши рычагов от грязи металлической щёткой, осмотрите посадочные места на отсутствие задиров и коррозии. Убедитесь, что наружный диаметр новой втулки соответствует отверстию проушины.

Закрепите рычаг в прессе, используя фиксирующие приспособления для предотвращения смещения. Установите оправку подходящего диаметра на шток пресса, смажьте внутреннюю поверхность ушей и наружную обойму сайлент-блока. Совместите деталь строго перпендикулярно оси проушины – перекосы при запрессовке недопустимы.

Последовательность операций

  1. Демонтаж старой втулки:
    • Установите съёмник в проушину, приложите усилие прессом до полного выхода обоймы
    • При коррозии прогрейте ухо горелкой до 150-200°C (не допуская покраснения металла)
  2. Подготовка поверхности:
    • Зачистите посадочное место мелкой наждачной бумагой (зерно P240-P400)
    • Обезжирьте контактные поверхности уайт-спиритом
  3. Запрессовка:
    • Нанесите тонкий слой смазки на наружную поверхность новой втулки
    • Совместите фланец сайлент-блока с технологическим пазом проушины
    • Плавно создавайте давление прессом до полной посадки заподлицо с торцами уха

Проконтролируйте отсутствие деформации резинового элемента после монтажа. Проверьте лёгкость хода рычага на верстаке – резинометаллический шарнир должен перемещаться без заеданий. Утилизируйте отработанные сайлент-блоки, очистите инструмент от смазки.

Критическая ошибкаПоследствиеМера профилактики
Перекос при запрессовкеРазрыв резины, ускоренный износИспользование направляющих втулок
Превышение усилияДеформация проушиныПоэтапное увеличение давления
Загрязнение посадочного местаСамопроизвольное выпадение втулкиПовторная зачистка после демонтажа

Смазка трущихся поверхностей при сборке шарниров

Качественная смазка элементов шарниров реактивной тяги ВАЗ-2107 предотвращает сухое трение, снижает износ деталей и подавляет коррозионные процессы. Отсутствие или неправильный выбор смазочного материала приводит к ускоренному разрушению вкладышей, появлению стуков и преждевременному выходу узла из строя.

Нанесение состава осуществляется тонким равномерным слоем на все контактирующие поверхности: внутренние полости резинометаллических втулок (сайлент-блоков), оси пальцев, посадочные места в проушинах реактивной тяги и рычагов подвески. Особое внимание уделяется зонам максимального давления при работе шарнира.

Порядок и требования к смазке

Ключевые этапы:

  1. Очистка поверхностей: Удаление старой смазки, грязи и продуктов износа ветошью или щеткой.
  2. Подбор материала: Использование только рекомендованных составов:
    • Литиево-мыльные (ШРБ-4, Литол-24)
    • Специализированные для резинометаллических шарниров (например, Loctite SF 7250)
  3. Нанесение: Заполнение полостей втулок и покрытие пальцев перед запрессовкой.
  4. Контроль излишков: Удаление выдавленных излишков после сборки.
Поверхность Требуемое покрытие
Внутренняя часть резиновой втулки Сплошной тонкий слой
Наружная поверхность металлической втулки Равномерное покрытие
Пальцы шарниров Полное обволакивание

Критические ошибки: Применение графитовых смазок (разрушают резину), пропуск участков трения, избыточное количество материала (вызывает гидроудар в резине), смешивание несовместимых составов. После сборки обязательна проверка плавности хода шарнира без заеданий.

Установка защитных пыльников: контроль герметичности

После замены пыльников шарниров равных угловых скоростей (ШРУС) обязателен контроль герметичности соединений. Убедитесь в отсутствии перекосов резинового корпуса и равномерности посадки посадочных канавок на приводе и ступице. Проверьте фиксацию хомутов: затяжка должна исключать проворачивание пыльника, но без деформации резины.

Повреждения проявляются выдавливанием смазки или появлением трещин. Для проверки поверните рулевое колесо до упора в обе стороны при работающем двигателе на стоянке, затем осмотрите узлы на предмет подтеков. Допустимо незначительное запотевание поверхности в первые 100 км пробега после ремонта.

Порядок контроля герметичности

  1. Очистите поверхность пыльников и прилегающих деталей от загрязнений
  2. Визуально оцените целостность резины при естественном освещении
  3. Проверьте затяжку хомутов динамометрическим ключом:
    Тип хомутаМомент затяжки (Нм)
    Пластинчатый (проволочный)5-7 Нм
    Резьбовой (червячный)12-15 Нм
  4. Выполните тестовый заезд с циклами:
    • Прямолинейное движение (2 км)
    • Повороты с максимальным углом руля (10-12 раз)

При обнаружении дефектов немедленно прекратите эксплуатацию. Негерметичный пыльник приводит к вымыванию смазки и попаданию абразива в шарнир, что вызывает ускоренный износ деталей ШРУСа. Повторная установка требует полной разборки узла, промывки компонентов и замены смазочного материала.

Критерии выбора новых тяг – оригинал VS аналоги

При подборе реактивных тяг для ВАЗ-2107 ключевыми параметрами являются геометрия, материал изготовления и качество сборки. Оригинальные детали (например, маркировка "ВАЗ" или "Lada") гарантированно соответствуют заводским допускам по длине, углам крепления шаровых опор и толщине металла. Аналоги часто имеют отклонения в размерах даже при маркировке "аналог оригиналу", что провоцирует ускоренный износ сайлент-блоков или нарушение углов установки колес.

Критично оцените защитное покрытие: оригиналы используют горячее цинкование, устойчивое к коррозии 5-7 лет. Бюджетные аналоги могут иметь только окраску, которая разрушается за 1-2 сезоны. Особое внимание – на качество сварных швов у кронштейнов и состав резины в сайлент-блоках: дешевая резина дубеет на морозе, вызывая стуки.

Факторы сравнения

Факторы сравнения

  • Ресурс эксплуатацииОригинал: 80-120 тыс. кмАналог: 20-60 тыс. км (премиальные бренды – до 80 тыс. км)
  • Соответствие нагрузкамОригинальные тяги рассчитаны на максимальную массу автомобиля с запасом 15%. Дешевые аналоги при перегрузе деформируются.
Параметр Оригинал Аналог
Цена (за комплект) 3800-4500 руб. 1500-3500 руб.
Гарантия 24 месяца 6-12 месяцев
Риски Контрафакт при покупке у непроверенных поставщиков Разрушение сварных швов, расслоение резины
  1. Проверка сертификатов – требовать документы о соответствии ГОСТ Р 41.55-99 (безопасность узлов подвески).
  2. Визуальный контроль – отсутствие пор на металле, равномерность покрытия, маркировка лазером (а не краской).
  3. Тест на упругость – резиновые втулки должны возвращать форму после сжатия пальцами.

Для критичных элементов (передние тяги, ответственные за управляемость) рекомендован оригинал. Задние тяги допустимо заменять аналогами уровня "СтартВОЛЬТ" или "БелМаг" при условии контроля состояния каждые 10 тыс. км.

Комплектация деталью: втулки, гайки, шайбы в наборе

Полноценный ремонт реактивной тяги ВАЗ-2107 требует обязательной замены крепежных элементов и демпфирующих компонентов. Комплект включает высокопрочные метизы и втулки, рассчитанные на экстремальные нагрузки подвески.

Использование оригинальных наборов гарантирует точное соответствие геометрии и физических характеристик заводским стандартам. Комплектация исключает поиск отдельных деталей и обеспечивает герметичность соединений после сборки.

Типовой состав заводского комплекта

  • Резинометаллические втулки (2 шт.) - гасят вибрации между тягой и кузовными кронштейнами
  • Фланцевые гайки M12 (4 шт.) - крепление сквозных болтов с контролем момента затяжки
  • Стопорные шайбы (4 шт.) - предотвращают самопроизвольное откручивание
  • Термостойкие шайбы Гровера (2 шт.) - пружинящий элемент под гайками
ПозицияМатериалОсобенности монтажа
ВтулкиРезина с металл. гильзойЗапрессовываются с применением смазки
ГайкиЛегированная сталь 8.8Требуют динамометрического ключа (90-110 Нм)
ШайбыПружинная стальУстанавливаются под головку болта и гайку

При замене реактивной тяги категорически запрещено повторное использование старых метизов. Комплектные втулки имеют коническую форму для плотной посадки, а крепеж покрыт антикоррозийным составом.

Монтаж реактивной тяги – совмещение с посадочными местами

Точное совмещение проушин реактивной тяги с посадочными местами на лонжеронах кузова критично для правильной работы задней подвески. Несоосность отверстий приведет к деформации втулок, ускоренному износу и вибрациям при движении. Перед установкой тщательно очистите контактные поверхности от коррозии и грязи, проверьте целостность резьбовых отверстий.

Приложите реактивную тягу к кронштейнам, совместив монтажные отверстия. При необходимости используйте монтажную лопатку для юстировки положения кронштейнов кузова – их подвижность допускает коррекцию в пределах 3-5 мм. Избегайте силового совмещения стяжными болтами, это вызывает перекосы.

Порядок фиксации

  1. Вставьте крепежные болты ручной наживкой гаек
  2. Проверьте параллельность оси тяги поперечной плоскости авто
  3. Обеспечьте равномерный зазор между проушинами и кронштейнами
  4. Затяните болты динамометрическим ключом (70-90 Н·м) крестообразно

Контрольная проверка: После монтажа покачайте тягу рукой – допустимый люфт не превышает 1 мм. Прокатите автомобиль 10-15 метров, затем повторно проверьте момент затяжки болтов. Важно: Окончательную затяжку выполняйте под нагрузкой (авто на колесах), используя эстакаду или подъемник с опорными площадками.

Последовательная затяжка крепежа реактивной тяги ВАЗ-2107 по схеме угол-момент

Окончательная затяжка гаек крепления реактивной тяги к кузову и кронштейну заднего моста выполняется по двухэтапной схеме "момент-угол". На первом этапе все гайки предварительно затягиваются с номинальным моментом, указанным в технических условиях завода-изготовителя. Это обеспечивает начальную посадку деталей и выравнивание фланцев.

На втором этапе каждая гайка последовательно доворачивается на строго заданный угол относительно своего положения после предварительной затяжки. Угол поворота контролируется динамометрическим ключом с индикатором угла затяжки или специальным транспортиром. Данный метод гарантирует достижение точного, равномерного и стабильного усилия натяжения по всем точкам крепления, что критично для надежности соединения, воспринимающего динамические нагрузки.

Порядок выполнения затяжки

  1. Предварительная затяжка моментом:
    • Гайка крепления к кронштейну кузова: 70-85 Н·м
    • Гайка крепления к кронштейну заднего моста: 120-140 Н·м
  2. Доворот на угол:
    • Все гайки дополнительно доворачиваются на угол 60° ± 5°

Ключевые требования к процедуре:

  • Затяжка выполняется на автомобиле, установленном на колеса (весовая нагрузка на подвеску).
  • Строго соблюдается последовательность точек затяжки: сначала доворачивается одна гайка крепления к кузову, затем диагонально противоположная гайка крепления к мосту, далее оставшиеся две гайки в аналогичном порядке.
  • Запрещено превышать заданный угол доворота. При сомнении в точности измерения этап доворота повторяют для всех гаек.

Применение схемы "угол-момент" исключает перекос реактивной тяги и неравномерное распределение нагрузок в резьбовых соединениях. Это напрямую влияет на долговечность сайлент-блоков, кронштейнов и отсутствие стуков в задней подвеске.

Особенности установки скоб стабилизатора в проушины

Особенности установки скоб стабилизатора в проушины

Правильный монтаж скоб стабилизатора на ВАЗ-2107 требует точной совместимости элементов и контроля состояния посадочных зон. Проушины задней балки, в которые упираются резиновые втулки стабилизатора, должны быть очищены от грязи, ржавчины и деформаций. Несоосность или повреждение проушин приводят к перекосу втулок, ускоренному износу и стукам при движении по неровностям.

Обязательно проверьте геометрию проушин перед установкой новых деталей: вмятины или коррозия требуют рихтовки или замены балки. Убедитесь, что скобы плотно охватывают стабилизатор через втулки без зазоров, а их монтажные "усы" полностью входят в пазы проушин. Игнорирование этого этапа вызывает самопроизвольное ослабление крепежа.

Ключевые этапы и параметры

  1. Обработайте внутренние поверхности проушин металлической щёткой и нанесите графитовую смазку
  2. Установите новые резиновые втулки в проушины, совместив их технологические выступы с отверстиями
  3. Вставьте стабилизатор в втулки, сохраняя равное расстояние до рычагов с обеих сторон
  4. Накройте узел скобами, направив их отгибы в пазы проушин
  5. Затяните гайки крепления скоб динамометрическим ключом в два приёма: предварительная фиксация, затем моментный контроль
КомпонентПараметрЗначение
Гайки скобМомент затяжки12-16 Н·м
ПроушиныДиаметр посадочного гнезда40±0.5 мм
СкобыЗазор после затяжки0-0.5 мм

После монтажа проверьте отсутствие контакта скоб с тормозными трубками или топливопроводами. Обязательно протестируйте работу подвески на "раскачку" – стабилизатор должен демпфировать крен кузова без скрипов. Если слышны удары в задней части при проезде мелких неровностей, ослабьте гайки, перецентрируйте узел и повторите затяжку с контролем момента.

Юстировка положения тяги перед финальной затяжкой

После установки реактивной тяги на ВАЗ-2107, но до полной затяжки крепёжных болтов, необходимо выполнить юстировку её положения. Это обеспечивает правильную работу подвески без перекосов и избыточных нагрузок на резинометаллические шарниры (сайлент-блоки). Неотъюстированная тяга вызывает ускоренный износ втулок, вибрации и нарушение курсовой устойчивости.

Автомобиль должен стоять на ровной поверхности с опущенными колёсами (положение «собственного веса»). Ослабьте гайки крепления кронштейнов тяги к кузову и болты соединения с задним мостом, оставив возможность лёгкого смещения элементов. Контролируйте зазор между тягой и элементами днища, топливной магистралью, тормозными трубками – исключите их контакт.

Последовательность регулировки

  1. Расположите тягу параллельно продольной оси авто, используя монтажную лопатку для корректировки.
  2. Проверьте симметричность: расстояние от внутренних краёв обеих тяг до ближайших рёбер жёсткости кузова должно быть одинаковым с обеих сторон (замер штангенциркулем).
  3. Убедитесь в нейтральном напряжении: тяга не должна быть сжата или растянута – её длина в свободном состоянии соответствует номиналу (≈ 700 мм).

Фиксируйте положение, удерживая тягу рукой, и равномерно затяните крепёж в следующем порядке: сначала гайки кронштейнов на кузове (момент 70–90 Н·м), затем болты крепления к заднему мосту (момент 140–190 Н·м). После затяжки повторно проверьте отсутствие контакта с другими деталями.

Контроль расстояния между точками крепления по ШРУС

Контроль расстояния между точками крепления реактивной тяги на кузове и заднем мосту критичен для обеспечения корректной работы карданного шарнира (ШРУС). Это расстояние напрямую влияет на угол наклона карданного вала, определяя равномерность вращения и отсутствие биений в трансмиссии.

Отклонение от заводских параметров провоцирует вибрации на кузов при разгоне, ускоренный износ крестовин кардана и деформацию сайлент-блоков тяги. Неконтролируемое изменение геометрии создает паразитные нагрузки на узлы подвески, сокращая ресурс элементов.

Процедура контроля и нормативные значения

Для замера выполните следующие действия:

  1. Установите автомобиль на ровную площадку с разгруженной подвеской
  2. Очистите от грязи точки крепления реактивной тяги к кронштейнам кузова и заднего моста
  3. Зафиксируйте измерительной рулеткой расстояние между центрами болтов крепления

Номинальные значения для ВАЗ-2107:

Состояние подвескиРасстояние (мм)
Без нагрузки580 ± 3
Под нагрузкой (снаряженный авто)600 ± 3

Критерии оценки результатов:

  • Допустимое отклонение: не более 5 мм от нормы
  • Требует регулировки: разница между левой/правой тягами свыше 3 мм
  • Аварийное состояние: деформация кронштейнов или изменение геометрии более 8 мм

Корректировка осуществляется изменением длины тяги через регулировочную муфту после ослабления контргаек. Обязательна последующая проверка углов установки задних колес.

Требуемый момент затяжки гаек кронштейна кузова

Соблюдение регламентированного момента затяжки гаек крепления реактивной тяги к кронштейну кузова критически важно для безопасности и ресурса подвески. Неправильная затяжка провоцирует люфты, вибрации и ускоренный износ узлов.

Превышение момента вызывает деформацию кронштейна, срыв резьбы или разрушение сайлент-блоков тяги. Недостаточный момент приводит к самоотвинчиванию гаек, неконтролируемому смещению тяги и потере управляемости автомобиля.

Элемент крепленияМомент затяжки (Н·м)
Гайки крепления реактивной тяги к кронштейну кузова70–85

Процедура затяжки:

  1. Очистите резьбовые соединения от грязи и обработайте графитовой смазкой
  2. Затяните гайки предварительно при вывешенном кузове (без нагрузки на подвеску)
  3. Окончательный момент прикладывайте после опускания авто на колеса
  4. Используйте исключительно динамометрический ключ с предустановленным значением

Контролируйте момент затяжки при каждом ТО и после замены деталей подвески. При обнаружении деформации посадочных мест кронштейна или повреждении резьбы запрещается эксплуатация – требуется замена кронштейна кузова.

Регламент усилия фиксации болтов крестовины стабилизатора

Крестовина стабилизатора ВАЗ-2107 соединяется с реактивной тягой через болтовые соединения, требующие строгого соблюдения момента затяжки. Некорректное усилие приводит к деформации сайлент-блоков, люфтам в подвеске или разрушению резьбы, что напрямую влияет на безопасность управления и ресурс узла.

Регламентные значения обеспечивают оптимальное прилегание элементов без перетяга или недотяга. Пренебрежение этими параметрами вызывает стуки, вибрации руля, ускоренный износ деталей подвески и нарушение работы стабилизатора поперечной устойчивости.

Требуемые параметры и процедура

Нормативы момента затяжки:

Элемент крепленияМомент (Н·м)
Болты крепления кронштейна крестовины к кузову35–45
Болты соединения крестовины с реактивной тягой35–45

Порядок выполнения работ:

  1. Очистите резьбовые соединения от грязи и коррозии
  2. Смажьте болты графитовой смазкой (кроме контактных зон сайлент-блоков)
  3. Затяните крепеж в два этапа:
    • Предварительная затяжка ключом: 15–20 Н·м
    • Финишная затяжка динамометрическим ключом: 35–45 Н·м

Важно: Затяжку производите на вывешенном автомобиле с разгруженной подвеской. После монтажа опустите авто на колеса и проверьте отсутствие перекосов в местах соединений.

Проверка свободы хода тяги после монтажа

После установки реактивной тяги на ВАЗ-2107 критически важно убедиться в отсутствии избыточного люфта или заклинивания. Непроверенный узел способен спровоцировать вибрации руля, ускоренный износ сайлент-блоков и потеру курсовой устойчивости при движении.

Проверка выполняется на неподвижном автомобиле с вывешенной передней осью (на подъемнике или домкратах с подставками). Обязательно затяните все крепежные гайки с моментом, указанным в руководстве по ремонту ВАЗ-2107 (обычно 70-90 Н·м для болтов крепления к кузову и 40-60 Н·м для соединения с рычагом подвески).

Последовательность проверки

  1. Попросите помощника покачать рулевое колесо влево-вправо с амплитудой 10-15 см.
  2. Визуально контролируйте оба шарнира тяги (у кузова и у рычага подвески). Допустимый свободный ход в шарнирах – не более 0.8-1 мм по индикатору часового типа. На глаз: пальцы не должны иметь видимого радиального смещения.
  3. Проверьте отсутствие контакта тяги с элементами кузова, тормозными трубками или тросами при полном ходе руля в обе стороны.
ПараметрНормаНеисправность
Люфт в шарнирах≤ 1 ммВидимое качение пальцев, стук
Ход на скручиваниеЛегкое вращение тяги рукойТугой проворот или полная блокировка
Зазоры в крепленияхОтсутствуютСмещение проушин на болтах

При обнаружении заклинивания демонтируйте тягу, проверьте правильность посадки сайлент-блоков в проушины и отсутствие деформации кронштейнов. Избыточный люфт требует замены тяги в сборе – ремонт шарниров не предусмотрен конструкцией.

Тест-драйв на выявление остаточных стуков

После замены или ремонта реактивной тяги обязателен тестовый заезд для проверки отсутствия посторонних шумов. Остаточные стуки свидетельствуют о недотяжке креплений, износе смежных элементов или дефекте новой детали. Игнорирование диагностики приводит к ускоренному разрушению узла подвески и потере управляемости.

Проводите тест-драйв на участке дороги с разным покрытием: ровный асфальт, "гребёнка", мелкие неровности. Температура окружающего воздуха должна быть выше +5°C для исключения застывания смазки. Предварительно проверьте затяжку гаек крепления тяги (момент 70-90 Н∙м) и давление в шинах.

Алгоритм проверки и интерпретация результатов

Выполните последовательно следующие манёвры с открытыми окнами:

  1. Разгон до 40 км/ч на ровном участке – выявление гула подшипников
  2. Торможение двигателем – диагностика люфтов в местах крепления
  3. Проезд лежачих полицейских под углом 45° – проверка реакции на ударную нагрузку
  4. Резкие повороты руля на скорости 20-30 км/ч – контроль шарнирных соединений

Характерные признаки неисправности реактивной тяги:

Тип стука Условия возникновения Вероятная причина
Резкий металлический Наезд на мелкие неровности Недотяжка гаек кронштейна кузова
Глухой "булькающий" При разгоне/торможении Разрушение втулок тяги
Дребезжащий На вибрационной дороге Деформация кронштейна или тяги

Важно: Стук в передней подвеске при поворотах чаще указывает на неисправность рулевых наконечников. Повторно проверьте момент затяжки через 100 км пробега.

Корректировка углов установки колес после вмешательства

Любые работы, затрагивающие элементы подвески и рулевого управления ВАЗ-2107, неизбежно влияют на геометрию установки передних колес. К таким работам относятся замена или ремонт реактивных тяг (продольных рычагов задней подвески), а также замена шаровых опор, сайлентблоков рычагов передней подвески, рулевых тяг, рулевых наконечников, пружин или амортизаторов. Даже незначительные изменения в положении крепежных точек этих элементов сдвигают углы развала и схождения колес от заводских параметров.

Пренебрежение регулировкой углов установки колес после подобных вмешательств приводит к целому ряду негативных последствий. Неправильные углы вызывают ускоренный и неравномерный износ протектора шин ("съедание" резины по внутреннему или внешнему краю), ухудшают курсовую устойчивость автомобиля (увод в сторону, необходимость постоянного подруливания), увеличивают усилие на рулевом колесе и расход топлива. Корректировка углов развала и схождения является обязательным завершающим этапом ремонта подвески или рулевого управления.

Процесс корректировки углов установки колес

Регулировка углов установки колес на ВАЗ-2107 ("классика") выполняется в строго определенной последовательности и требует специализированного оборудования – стенда развал-схождения, предпочтительно компьютерного типа. Основные этапы:

  1. Подготовка автомобиля:
    • Проверка и доведение до нормы давления воздуха во всех шинах.
    • Проверка состояния подвески и рулевого управления: отсутствие люфтов в шаровых опорах, рулевых тягах, наконечниках, ступичных подшипниках, износа сайлентблоков.
    • Проверка состояния колесных дисков (отсутствие сильных деформаций), равномерность износа шин.
    • "Раскачка" подвески для установки элементов в рабочее положение.
  2. Установка автомобиля на стенд: Автомобиль должен стоять на ровной площадке стенда, колеса – на поворотных кругах. Машина загружена в соответствии с требованиями стенда (часто требуется дополнительный балласт на водительском сиденье и в багажнике).
  3. Измерение текущих углов: Датчики стенда считывают текущие значения углов развала и схождения передних колес, а также угла продольного наклона оси поворота (кастера).
  4. Корректировка углов:
    • Схождение: Регулируется изменением длины рулевых тяг путем вращения муфты, соединяющей правую и левую тяги. Это основной регулируемый параметр на ВАЗ-2107, критически влияющий на износ шин.
    • Развал: Регулируется на ВАЗ-2107 путем добавления или удаления регулировочных шайб между осью нижнего рычага передней подвески и поперечиной (лонжероном). Количество шайб на правом и левом болте влияет на величину угла.
    • Кастер: На классических ВАЗах регулировка кастера в стандартной конструкции не предусмотрена. Его величина косвенно зависит от количества и расположения шайб на переднем или заднем болте крепления нижнего рычага (при регулировке развала), но целенаправленно не выставляется.
  5. Контрольный замер: После выполнения регулировок проводится повторный замер углов для подтверждения их соответствия заводским требованиям.

Заводские параметры углов установки передних колес для ВАЗ-2107:

Параметр Значение
Схождение 0±1 мм (или 0°05'±0°10')
Развал 0°30'±30'
Продольный наклон оси поворота (Кастер) 3°30'±30' (не регулируется)

Регулировку следует доверять квалифицированным специалистам, имеющим опыт работы с "классическими" моделями ВАЗ. Точная установка углов – залог безопасности, предсказуемой управляемости, экономии топлива и максимального ресурса шин.

Частота контрольных осмотров реактивных тяг

Регулярные осмотры реактивных тяг на ВАЗ-2107 критически важны для безопасности управления. Они позволяют своевременно выявить люфты, деформации и износ элементов, предотвращая ухудшение курсовой устойчивости и преждевременный выход из строя смежных узлов подвески. Пренебрежение контролем ведет к риску потери контроля над автомобилем при движении, особенно на высоких скоростях.

Периодичность проверок определяется условиями эксплуатации и пробегом, но базовые интервалы регламентированы производителем. Внеплановый осмотр обязателен после сильных ударов о препятствия (ямы, бордюры), появления стуков в передней подвеске или вибрации руля. Особое внимание уделяется состоянию пыльников и крепежных элементов.

Рекомендуемые интервалы и процедура

Условия эксплуатацииПериодичность осмотраКлючевые проверяемые параметры
Стандартные (город/трасса)Каждые 10 000–15 000 км или 1 раз в годЛюфт в шарнирах, целостность пыльников, затяжка гаек
Агрессивные (бездорожье, плохие дороги)Каждые 5 000–7 000 км или 2 раза в годДеформация тяг, трещины металла, коррозия, состояние втулок

Порядок контроля:

  1. Поднимите автомобиль на подъемнике и снимите передние колеса
  2. Проверьте вертикальный и горизонтальный люфт тяг, раскачивая их монтировкой
  3. Осмотрите пыльники на отсутствие разрывов и подтеков смазки
  4. Убедитесь в отсутствии деформаций и трещин на корпусе тяг
  5. Проконтролируйте момент затяжки резьбовых соединений (85–120 Н·м)

При обнаружении даже незначительных повреждений пыльников или превышении допустимого люфта (более 0.8 мм) требуется замена тяги в сборе. Эксплуатация с изношенными реактивными тягами категорически запрещена из-за риска внезапного разрушения узла.

Признаки ускоренного износа новых реактивных тяг

Преждевременный износ реактивных тяг на ВАЗ-2107 проявляется специфическими симптомами, которые водитель ощущает в процессе управления автомобилем. Эти признаки игнорировать нельзя, так как они напрямую влияют на безопасность движения и устойчивость машины на дороге.

Визуальный осмотр подвески также помогает выявить проблему на ранней стадии. Регулярная диагностика состояния тяг позволяет своевременно принять меры до возникновения критических последствий для рулевого управления.

Основные симптомы неисправности

  • Стуки в передней подвеске – отчётливые металлические удары при проезде мелких неровностей, лежачих полицейских или рельсов
  • Вибрация рулевого колеса – дрожание баранки на скоростях 60-80 км/ч, усиливающееся при разгоне
  • Увод автомобиля в сторону – самопроизвольное изменение траектории движения даже по ровной дороге
  • Люфт в соединениях – ощутимое продольное перемещение тяги рукой при покачивании (при вывешенном колесе)

При визуальном осмотре обратите внимание на:

  1. Деформацию или трещины резиновых втулок
  2. Наличие масляных потёков на пыльниках
  3. Коррозию металлических частей в местах крепления
  4. Неестественный перекос тяги относительно штатного положения
Нормальное состояние Признак износа
Резина втулок эластичная без трещин Расслоение резины, масляные разводы
Отсутствие люфта при раскачивании Зазор более 0.8 мм в шарнирах
Равномерный цвет металла Очаги коррозии в местах крепления

Минимизация нагрузок для продления ресурса реактивной тяги

Реактивная тяга ВАЗ-2107 подвергается значительным механическим нагрузкам при разгонах, торможениях и проезде неровностей. Пиковые ударные воздействия при ударах о препятствия или резком старте провоцируют деформации металла, ускоренный износ резинометаллических шарниров и появление усталостных трещин.

Целенаправленное снижение нагрузок на узел напрямую влияет на его долговечность, предотвращая преждевременный выход из строя. Эффективная минимизация достигается сочетанием корректировки стиля вождения с регулярным мониторингом состояния смежных систем подвески и трансмиссии.

Ключевые меры для снижения нагрузок

  • Плавное управление: Избегайте резких стартов с пробуксовкой и экстренных торможений. Равномерное ускорение и прогнозируемое замедление уменьшают крутящие моменты на тяге.
  • Контроль дорожного полотна: Снижайте скорость перед выбоинами, лежачими полицейскими и рельсовыми переездами. Объезд глубоких неровностей предотвращает ударные нагрузки на шарниры.
  • Недопущение перегруза: Соблюдайте максимальную грузоподъемность (не более 450 кг). Перегруз усиливает давление на подвеску при проезде препятствий.
Дополнительные меры Эффект для реактивной тяги
Регулярная проверка давления в шинах Оптимальное демпфирование ударов, снижение вибраций
Своевременная замена амортизаторов и пружин Предотвращение "пробоев" подвески и избыточных колебаний
Контроль состояния сайлент-блоков рычагов Исключение перекосов и нештатных нагрузок из-за люфтов

Систематическая диагностика подвески каждые 15-20 тыс. км позволяет выявить и устранить сопутствующие неисправности (изношенные шаровые, деформированные рычаги), которые создают дополнительные напряжения в узле реактивной тяги.

Профилактика коррозии болтовых соединений тяг

Регулярная обработка крепежа предотвращает закисание резьбы и обеспечивает возможность демонтажа без разрушения элементов. Особенно критично для реактивных тяг ВАЗ-2107, подверженных воздействию влаги, реагентов и механическим нагрузкам.

Основные риски коррозии включают потерю момента затяжки, деформацию граней болтов, обрыв шпилек и необходимость высверливания крепежа. Профилактика снижает износ сопрягаемых деталей подвески и повышает безопасность эксплуатации.

Методы защиты

Обработка резьбовых соединений:

  • Нанесение графитовой смазки или медной пасты на резьбу и торцы гаек перед сборкой
  • Использование антифрикционных покрытий (например, Molykote Anti-Seize)
  • Замена стандартных болтов на оцинкованные или нержавеющие аналоги

Защита от внешних факторов:

  1. Очистка соединений от грязи щеткой после поездок зимой
  2. Нанесение консервационной смазки (типа Литол-24) на видимые части крепежа
  3. Использование резиновых колпачков на выступающие шпильки
Периодичность Процедура
Каждое ТО (10-15 тыс. км) Визуальный контроль состояния соединений
Раз в 2 года / после зимы Демонтаж, очистка и обновление антикоррозионного покрытия

Важно: При замене тяг всегда устанавливать новые болты и гайки – повторное использование корродированного крепежа недопустимо. Затяжку производить динамометрическим ключом согласно спецификации завода-изготовителя.

Распространенные ошибки при самостоятельном ремонте

Неправильная диагностика проблемы – основная ошибка. Водители часто путают стук реактивной тяги со стуком шаровых опор, рулевых наконечников или стабилизатора, заменяя исправные узлы. Отсутствие проверки люфта в смежных соединениях перед заменой тяги ведет к повторному появлению стука и лишним затратам.

Пренебрежение подготовкой перед демонтажом – вторая серьезная ошибка. Гайки крепления тяги интенсивно "прикипают" из-за дорожных реагентов. Попытки открутить их без обработки проникающей смазкой (WD-40, "жидкий ключ") и прогрева часто заканчиваются срывом граней или поломкой болта, усложняя ремонт.

Критические ошибки при замене:

  • Игнорирование центровки: Установка новой тяги без контроля симметричности (сравнение количества витков резьбы с обеих сторон) нарушает схождение колес, вызывая ускоренный износ покрышек.
  • Недостаточная затяжка: Экономия на динамометрическом ключе и затяжка "на глаз" – риск самооткручивания гаек в движении, что грозит потерей управления.
  • Повреждение пыльника: Неаккуратность при монтаже (защемление или порез защитного чехла) открывает доступ грязи и влаги к шарниру, резко сокращая срок службы новой детали.

Типичные последствия ошибок:

ОшибкаРезультат
Неправильная диагностикаБесполезная замена исправных узлов, не устраненный стук
Срыв граней/болтовНеобходимость высверливания, сварки, увеличение времени/стоимости ремонта
Отсутствие центровкиНарушение углов установки колес, "жор" резины, ухудшение курсовой устойчивости
Слабый момент затяжкиРазбалтывание тяги, стук, риск аварии из-за потери контроля над колесом
Поврежденный пыльникБыстрый выход из строя новой реактивной тяги, повторный ремонт

Рекомендации по избежанию ошибок:

  1. Проверяйте люфт тяги монтировкой при вывешенном колесе, сравнивая с новым элементом.
  2. Обрабатывайте резьбовые соединения проникающей смазкой за 30-60 минут до работы, при необходимости аккуратно прогревайте гайки.
  3. Считайте и фиксируйте количество витков резьбы на старой тяге перед снятием для точной установки новой.
  4. Используйте динамометрический ключ для затяжки (момент указан в руководстве по ремонту ВАЗ-2107, обычно 70-90 Нм).
  5. Контролируйте целостность пыльника после монтажа, сразу после замены проверьте схождение колес на СТО.

Итоговый алгоритм действий при замене реактивной тяги ВАЗ-2107 за 10 шагов

Замена реактивной тяги устраняет люфт задней подвески, стуки при переезде препятствий и улучшает курсовую устойчивость. Работы проводятся на смотровой яме или подъемнике с обязательной фиксацией автомобиля.

Подготовьте ключи на «17», «19», домкрат, проникающую смазку WD-40, монтировку и новую тягу с резинометаллическими шарнирами. Зафиксируйте передние колеса противооткатными башмаками.

Пошаговая инструкция замены

  1. Демонтаж колеса: Ослабьте гайки на заменяемой стороне, поднимите автомобиль домкратом, снимите колесо.
  2. Обработка соединений: Обильно обработайте проникающей смазкой гайки крепления тяги к кронштейну кузова и задней поперечине.
  3. Откручивание передней гайки: Удерживая головкой болт, открутите гайку крепления к кузовному кронштейну.
  4. Откручивание задней гайки: Аналогично снимите гайку с болта крепления к задней поперечине.
  5. Извлечение тяги: Снимите старую тягу, при необходимости используя монтировку для выпрессовки болтов из втулок.
  6. Очистка посадочных мест: Удалите ржавчину и грязь с болтов крепления и ответных фланцев.
  7. Установка новой тяги: Совместите отверстия тяги с посадочными местами, вставьте болты крепления.
  8. Предварительная затяжка: Наживите гайки на обеих сторонах без полного затягивания.
  9. Окончательная затяжка: Затяните гайки моментом 70-90 Н·м после опускания авто на колеса (для снятия напряжения).
  10. Контрольная сборка: Установите колесо, затяните гайки крест-накрест с моментом 90 Н·м, проверьте отсутствие перекоса тяги.

Список источников

Информация для статьи о реактивной тяге ВАЗ-2107 получена из технической документации производителя, специализированных автомобильных изданий и практических руководств по ремонту. Акцент сделан на проверенных источниках, обеспечивающих достоверность данных о назначении, диагностике и замене элемента.

Следующие материалы использовались для анализа конструкции, типовых неисправностей и методик обслуживания реактивной тяги в задней подвеске классических моделей ВАЗ. Источники включают официальные справочники и экспертные рекомендации по восстановлению геометрии ходовой части.

  • Официальное руководство по ремонту ВАЗ-2101-2107. – Тольятти: АВТОВАЗ, 2007 г.
  • Каталог деталей и сборочных единиц автомобилей ВАЗ-2101-2107. – Изд. "Легион-Автодата".
  • Гладов Г.Б. "Тюнинг и ремонт подвески "классики" ВАЗ". – М.: За рулём, 2015 г.
  • Технический бюллетень № Р-393 "Дефектация элементов задней подвески ВАЗ-2101-2107". – НИИАТ, 2010 г.
  • Практическое пособие "Ходовая часть автомобилей ВАЗ". – Сервис-мануал, 2018 г.
  • Журнал "Авторемонт": Статья "Диагностика реактивных тяг заднего моста", №5, 2020 г.
  • Сборник "Типовые неисправности ходовой части ВАЗ". – Изд. АвтоВАЗтехника, 2019 г.

Видео: Замена реактивной тяги ваз 2101-2107.
