Регулировка ближнего света фар - правила, инструкции, советы

Статья обновлена: 18.08.2025

Правильная регулировка ближнего света фар – неотъемлемый элемент безопасности и юридическое требование для каждого автомобилиста.

Некорректно настроенные фары ослепляют встречных водителей, создавая аварийные ситуации, и ухудшают вашу видимость дороги в темное время суток.

Эта статья содержит четкие инструкции по самостоятельной регулировке, разъясняет актуальные нормативы и дает практические рекомендации для достижения оптимального светового пучка.

Основные причины сбитой настройки света фар

Нарушение угла наклона фар возникает из-за механических воздействий или естественных изменений в компонентах автомобиля. Это приводит к ослеплению водителей встречного транспорта или сокращению зоны видимости.

Своевременное выявление причин некорректной регулировки позволяет предотвратить аварийные ситуации и штрафы. Рассмотрим ключевые факторы, вызывающие отклонение светового пучка от нормы.

Распространённые источники проблемы

• Механические повреждения: Деформация кронштейнов или корпуса фары после ударов, ДТП или наезда на препятствия
• Вибрационные нагрузки: Постоянная езда по неровным дорогам, вызывающая ослабление регулировочных винтов
• Вмешательство в оптику: Неаккуратная замена ламп, установка нештатных световых элементов или самостоятельная разборка фары
• Изменение клиренса: Просадка пружин подвески, установка колёс другого диаметра или перегруз багажника
• Коррозия и износ: Разрушение крепёжных элементов или механизмов настройки из-за влаги и времени
• Неквалифицированный ремонт: Неправильный монтаж фар после замены или кузовных работ без последующей регулировки

Проверка регулировки фар перед началом работ

Убедитесь, что транспортное средство стоит на ровной горизонтальной поверхности без уклонов. Минимальное отклонение может исказить результаты проверки. Автомобиль должен быть загружен в соответствии с обычными условиями эксплуатации: водитель на месте, полный бак топлива, стандартный комплект инструментов в багажнике.

Проверьте давление во всех шинах – оно должно соответствовать значениям, рекомендованным производителем. Несоответствие давления даже в одной покрышке влияет на угол наклона фар. Удалите грязь, снег и лед с поверхности рассеивателей – загрязнения снижают точность регулировки.

Подготовительные измерения

Замерьте расстояние от центра фары до земли – этот параметр понадобится при настройке светового пучка. Проверьте состояние крепежных элементов: коррозия или повреждение регулировочных винтов потребует их замены перед корректировкой. Убедитесь в отсутствии вибрации оптики при закрытии капота.

Критические параметры для контроля:

• Равномерность высоты обеих фар относительно дорожного покрытия
• Целостность пружин крепления блоков фары
• Отсутствие конденсата внутри оптического элемента

Параметр	Метод проверки
Стабильность напряжения	Запустите двигатель для проверки работы фар при рабочем напряжении сети
Соосность корпусов	Визуальное выравнивание по продольной оси автомобиля

Включите ближний свет на холодных фарах – прогретые лампы меняют световые характеристики. Проверьте маркировку на рассеивателе: наличие символа Е с цифровым кодом подтверждает соответствие европейским стандартам безопасности.

Подготовка автомобиля: ровная площадка и нагрузка

Найдите абсолютно ровную горизонтальную площадку с твердым покрытием (асфальт, бетон). Убедитесь, что перед автомобилем есть свободная стена или вертикальный экран для проекции света на расстоянии 5-10 метров. Минимальное требование – ровный участок длиной 7-8 метров от фары до стены.

Проверьте давление во всех шинах – оно должно соответствовать рекомендациям производителя. Уберите из багажника посторонние грузы, оставив только стандартный набор (запаска, инструменты). Если автомобиль обычно эксплуатируется с пассажирами на заднем сиденье или багажом, разместите в салоне эквивалентный вес (например, мешки с песком по 60-70 кг на места пассажиров).

Ключевые параметры перед регулировкой

Убедитесь в исправности подвески – покачиванием кузова проверьте отсутствие проседания пружин. Водитель должен находиться на своем месте либо его вес (приблизительно 75 кг) должен быть компенсирован грузом на водительском сиденье. Обязательно заправьте бак топливом как минимум наполовину.

Типичные ошибки при подготовке:

• Регулировка на неровном грунте (газон, гравий)
• Неучтенный вес пассажиров или багажа
• Спущенные шины или разные модели покрышек
• Попытка регулировки при неисправной подвеске

Элемент	Требование
Поверхность	Горизонтальный асфальт/бетон
Дистанция до стены	5-10 метров
Нагрузка в салоне	Эквивалент регулярного использования
Топливный бак	≥ 50% заполнения

Как найти идеально горизонтальную поверхность

Для точной регулировки ближнего света фар критически важно разместить автомобиль на строго горизонтальной плоскости. Неровности даже в 1-2° искажают угол наклона пучка света, что приводит к ослеплению встречных водителей или недостаточной видимости дороги.

Исключите визуальную оценку – человеческий глаз не способен достоверно определить минимальные перепады высот. Используйте технические средства проверки, гарантирующие объективные результаты измерений.

Практические методы поиска

• Пузырьковый уровень:
  • Установите уровень длиной от 1 м на капот или крышу авто.
  • Добейтесь центрального положения пузырька в двух перпендикулярных направлениях (продольном/поперечном).
  • Проверьте показания в 3-4 точках площадки для исключения локальных неровностей.
• Лазерный нивелир:
  1. Закрепите прибор на штативе в 5-7 метрах от машины.
  2. Спроецируйте горизонтальную линию на стену или экран.
  3. Измерьте рулеткой расстояние от линии до земли у колёс: расхождения не должны превышать 5 мм.
• Цифровой угломер:
  • Положите устройство на плоскую часть кузова (например, порог).
  • Обнулите показания на дисплее.
  • Перемещайте авто до достижения значений 0.0° ±0.2° во всех контрольных позициях.

При отсутствии инструментов: ищите специализированные СТО с сертифицированными оптическими стендами – их платформы проходят регулярную поверку на соответствие ГОСТ Р 51709-2001.

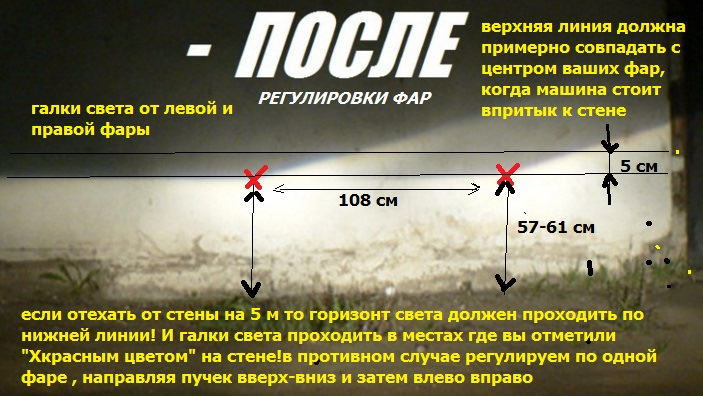

Разметка стены для ручной регулировки фар

Припаркуйте автомобиль перпендикулярно к стене на ровной горизонтальной площадке на расстоянии 5 метров. Убедитесь, что давление в шинах соответствует норме, салон не перегружен, а топливный бак заполнен более чем наполовину. Включите ближний свет и откройте капот для доступа к регулировочным винтам фар.

Нанесите на стену вертикальную осевую линию автомобиля (Ц), совпадающую с центром машины. Измерьте расстояние от центра каждой фары до земли (H) и отметьте на стене горизонтальную линию (Г) на 5 см ниже полученного значения (H-5 см). Проведите вертикали (Л и П) через проекции центров фар на стену, симметрично относительно оси Ц.

Пошаговая инструкция разметки

1. Отметьте точку пересечения осевой линии (Ц) и горизонтали (Г) как базовый ориентир.
2. Отложите от оси Ц влево и вправо расстояние, равное половине колеи автомобиля, проведите линии Л и П.
3. На линиях Л и П отложите вниз от горизонтали Г по 5 см, отметьте точки световых пучков (ТЛ и ТП).

Контрольные параметры:

Элемент разметки	Значение
Расстояние авто-стена	5.0 м ± 10 см
Смещение горизонтали (H-5 см)	Заводская рекомендация
Допустимое отклонение точек ТЛ/ТП	≤ 2 см по высоте

Проверьте симметричность линий Л и П относительно оси Ц с помощью рулетки. Убедитесь, что горизонталь Г строго параллельна поверхности земли, используя строительный уровень. При регулировке верхняя граница светового пучка должна совпадать с линией Г, а точки излома – с отметками ТЛ и ТП.

Определение центральной оси автомобиля на стене

Для точной регулировки фар необходимо перенести центральную ось автомобиля на вертикальную стену. Эта ось служит ключевым ориентиром при последующих замерах и настройках световых пучков. Без корректного определения центра дальнейшие манипуляции теряют точность.

Подготовьте ровную горизонтальную площадку перед стеной и отметьте на ней место установки автомобиля. Плотно прижмите машину к поверхности задним бампером, убедившись, что колеса стоят строго параллельно. На этом этапе критически важна стабильность положения транспортного средства.

Пошаговый процесс разметки

Выполните следующие действия для определения оси:

1. Закрепите на стене лист бумаги или малярный скотч вдоль проекции центра капота
2. Измерьте ширину автомобиля между крайними точками передних колес
3. Разделите полученное значение пополам - это будет координата центральной оси

Для фиксации результатов используйте вертикальную линию, нанесенную на стену через вычисленную точку. Убедитесь, что разметка четко видна при последующем отъезде автомобиля на регулировочную дистанцию. Проверить точность можно с помощью отвеса, опущенного от центральной отметки на капоте.

Параметр	Значение
Расстояние от авто до стены	5-7 метров
Допустимая погрешность	±1 см
Инструменты для разметки	Рулетка, уровень, мелок

Важно: При наличии заводской маркировки центра на радиаторной решетке или капоте используйте ее как основной ориентир. Все замеры выполняйте от этой точки до боковых границ автомобиля для перепроверки расчетов.

Разметка высоты центра фары от земли

Точное определение высоты центра ближнего света фар относительно дорожного покрытия – обязательное условие корректной регулировки. Данная величина служит базовой точкой отсчёта для выставления светового пучка согласно нормативным требованиям. Замер выполняется при полностью заправленном автомобиле, стандартной нагрузке (водитель + 75 кг в водительском кресле) и нормальном давлении в шинах.

Для замера установите автомобиль на ровную горизонтальную площадку перпендикулярно стене или специальному экрану. С помощью рулетки измерьте расстояние от центра рассеивателя каждой фары (визуальной проекции её оптического центра) до земли. Полученное значение (в миллиметрах) нанесите на экран в виде горизонтальных меток напротив каждой фары. Эти метки станут ориентиром для последующей регулировки светотеневой границы.

Порядок определения и применения высоты центра фары

При проведении замера и разметки учитывайте следующие ключевые моменты:

• Контрольная точка: Центр фары определяется как проекция её оптического элемента (линзы или отражателя) на вертикальную плоскость. Для большинства фар он визуально совпадает с серединой рассеивателя или маркировкой на нём.
• Условия замера: Автомобиль должен стоять строго горизонтально. Проверьте уровень площадки и давление в шинах. Убедитесь, что подвеска стабилизировалась после покачивания кузова.
• Разметка экрана: Нарисуйте вертикальные линии, соответствующие осям фар, и горизонтальные линии на высоте, равной измеренному расстоянию от центра каждой фары до земли (H).

Согласно ГОСТ Р 51709-2001 и ПДД, светотеневая граница ближнего света должна проходить на 5-10 см ниже горизонтальной метки центра фары (H) при расстоянии автомобиля от экрана 5 или 10 метров. Точное значение смещения зависит от конструкции фары и указано в технической документации ТС. Для унификации часто используют таблицу стандартных отклонений:

Тип автомобиля	Расстояние до экрана	Смещение светотеневой границы ниже метки H
Легковые (B, C, D-класс)	5 м	50 мм (0,5%)
Кроссоверы, внедорожники	10 м	100 мм (1%)
Грузовые (с фарами ниже 1.2 м)	10 м	50-75 мм (0,5-0,75%)

Важно: Если фары автомобиля расположены на разной высоте (например, из-за особенности кузова или загрузки), разметку и регулировку необходимо проводить для каждой фары индивидуально по её собственному значению H. Использование усредненной высоты приведет к ошибке и ухудшению видимости.

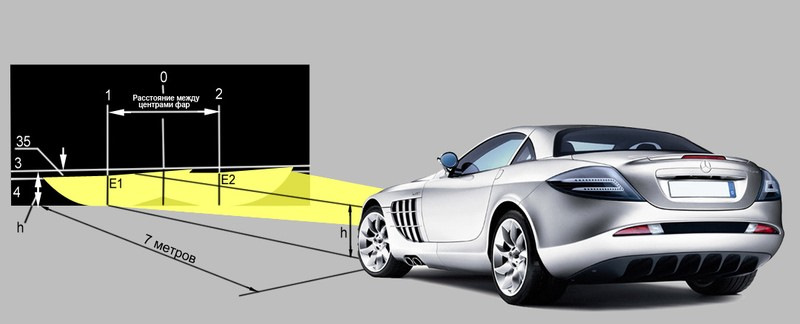

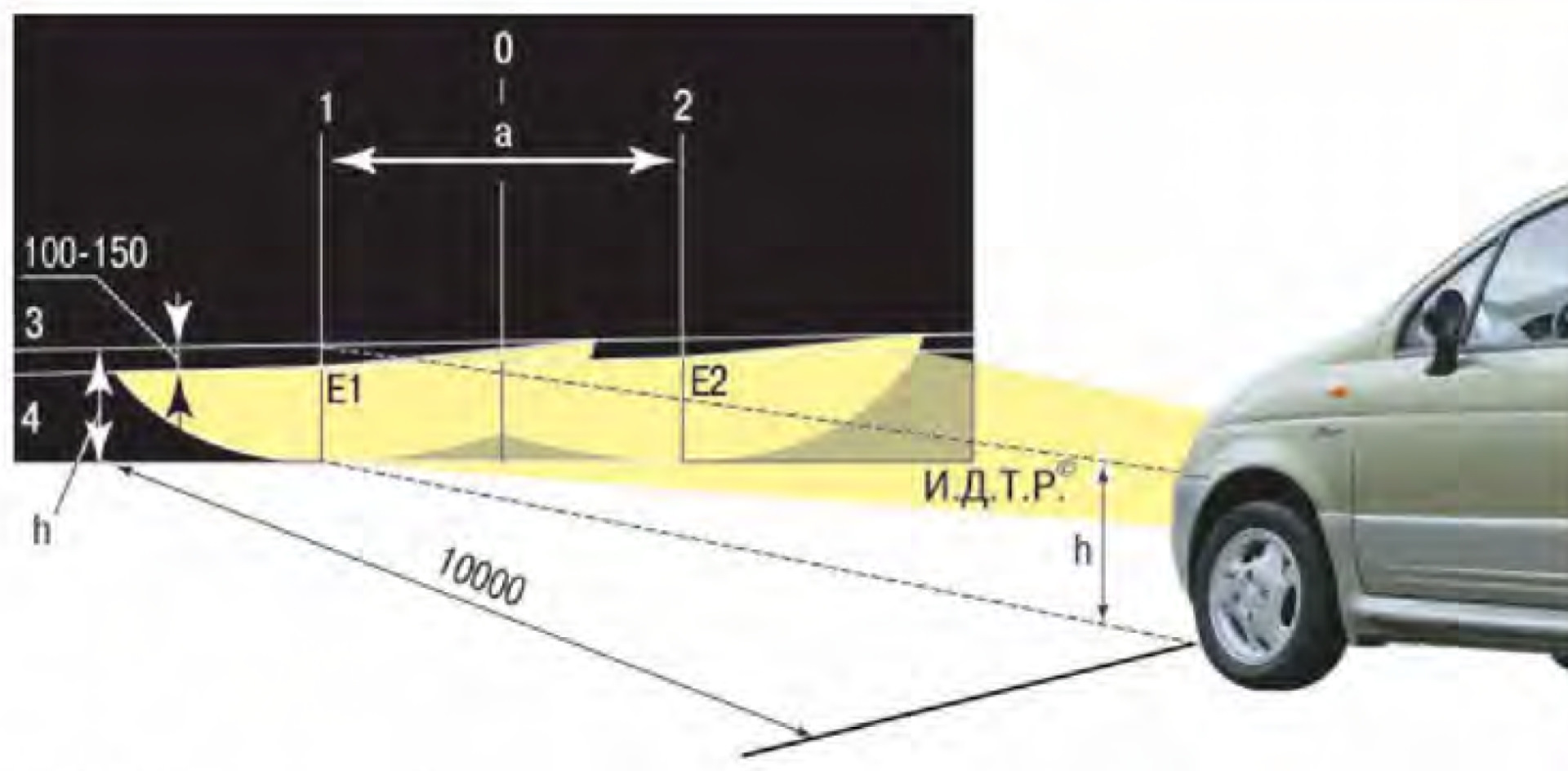

Расстояние от автомобиля до стены: 5 или 10 метров?

Корректная регулировка ближнего света фар требует строгого соблюдения расстояния между автомобилем и экраном (стеной). Это расстояние напрямую влияет на точность разметки и угла наклона светового пучка. Ошибка в выборе дистанции приведет к неправильной настройке: либо к ослеплению встречных водителей, либо к сокращению зоны видимости.

В разных источниках встречаются противоречивые рекомендации: 5 метров или 10 метров. Оба варианта имеют обоснование, но выбор зависит от технических требований производителя автомобиля и условий регулировки. Рассмотрим ключевые аргументы для каждого расстояния.

Сравнение параметров регулировки

Критерий	5 метров	10 метров
Требования производителей	Lada, Renault, некоторые китайские бренды	VW, BMW, Toyota, Mercedes
Точность регулировки	Допустима погрешность до 15-20% из-за рассеивания света	Оптимальная четкость границы светотени (погрешность ≤ 5%)
Условия применения	Гараж, ограниченное пространство	Открытые площадки, СТО

Почему 10 метров предпочтительнее:

1. Соответствие стандарту ECE (Правила №48 ЕЭК ООН): минимальная дистанция для формирования правильного светового пучка.
2. Уменьшение оптического искажения: на 5 метрах граница света/тени размыта из-за рассеивания.
3. Снижение риска ошибки: отклонение в 1 см на разметке при 5 метрах = 2° угла наклона, при 10 метрах – всего 0.5°.

Когда допустимы 5 метров:

• Если это прямо указано в руководстве по эксплуатации авто.
• Для предварительной «грубой» настройки перед точной регулировкой на СТО.
• При отсутствии площадки нужной длины (с последующей проверкой на дороге).

Важно: При любом расстоянии автомобиль должен стоять на ровной поверхности с полной нагрузкой (50-75 кг на водительском сиденье), давлением в шинах по норме и половинным баком топлива. Регулировка фар проводится в темное время суток или в затемненном помещении.

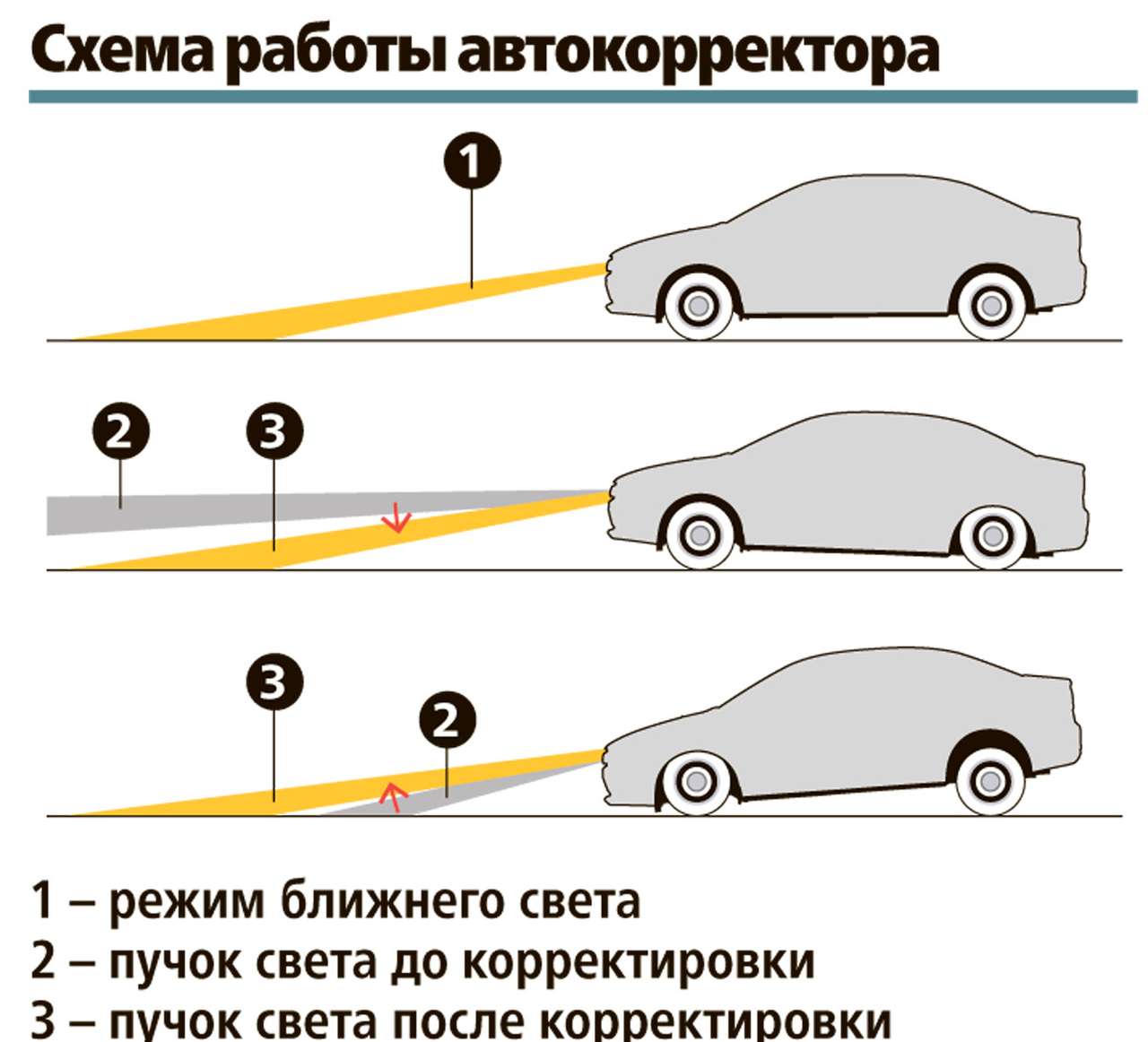

Коррекция положения при нестандартной загрузке авто

При перевозке пассажиров или тяжелого груза задняя часть автомобиля приседает, а передняя приподнимается. Это изменяет угол наклона фар: световой пучок смещается вверх, создавая риск ослепления водителей встречного транспорта и ухудшая освещение дороги непосредственно перед авто.

Коррекция фар компенсирует изменение угла наклона кузова, возвращая световой поток в оптимальное положение. Игнорирование этой процедуры нарушает ПДД, снижает безопасность и может повлечь штраф по КоАП РФ (ст. 12.20).

Способы регулировки

Современные авто оснащаются одним из двух типов систем:

• Ручная коррекция: Регулятор на приборной панели (обычно с пиктограммой фары и цифрами). При изменении загрузки водитель самостоятельно выбирает уровень наклона.
• Автоматическая коррекция: Датчики на подвеске отслеживают положение кузова. Электроприводы мгновенно корректируют фары без участия водителя.

Инструкция для ручной регулировки:

1. Загрузите автомобиль в штатном режиме эксплуатации (например, с пассажирами или багажом).
2. Найдите регулятор коррекции (чаще всего слева от руля или на подрулевом переключателе).
3. Включите ближний свет фар.
4. Поворачивайте колесико или нажимайте кнопки регулятора, ориентируясь на шкалу:
   • «0»: Только водитель
   • «1»: Все сиденья заняты
   • «2»: Полная загрузка салона + багажник
   • «3»: Максимальная загрузка (люди + тяжелый груз)
5. После разгрузки обязательно верните регулятор в положение «0».

Тип загрузки	Рекомендуемый уровень	Действия после поездки
Пустой авто	0	–
Пассажиры в салоне	1-2	Вернуть на «0»
Груз в багажнике	1-3	Вернуть на «0»
Полная загрузка	3	Вернуть на «0»

Важно! Корректор – временное решение. При постоянной перегрузке или отсутствии реакции фар на регулировку требуется проверка подвески, пневмоупоров багажника и механизмов корректора.

Регулировка галогенных фар: пошаговая инструкция

Перед началом работ подготовьте автомобиль: проверьте давление в шинах, убедитесь в отсутствии перегруза багажника, снимите декоративные накладки с фар. Заправьте топливный бак минимум наполовину или разместите в салоне груз, эквивалентный массе водителя (75 кг).

Найдите ровную горизонтальную площадку с вертикальной стеной (гараж, ангар). Отметьте на стене центр автомобиля, проведите вертикальные линии через проекции центров фар. Основная контрольная метка – точка пересечения светового пучка, расположенная на 5-7 см ниже высоты центра фар.

Последовательность регулировки

1. Установите авто перпендикулярно стене на расстоянии 5 метров. Включите ближний свет.
2. Закройте одну фару плотным картоном, регулируя вторую. Используйте винты крепления фары:
   • Вертикальный винт (обычно сверху) – меняет высоту пучка
   • Горизонтальный винт (сбоку) – корректирует угол по оси
3. Добейтесь совпадения верхней границы светового пятна с горизонтальной линией контрольной метки.
4. Отрегулируйте наклон так, чтобы точка излома луча находилась на вертикальной линии центра фары.
5. Повторите процедуру для второй фары, контролируя симметричность световых пятен.

Критерии правильной настройки: Граница света/тени должна быть четкой, без размытия. Вертикальный перепад между точками излома пучков левой и правой фар – не более 10 см. Оптимальный угол наклона – 1-1,5% (1 см понижения на 1 метр расстояния).

После регулировки проверьте освещение в движении: свет не должен ослеплять встречных водителей или освещать обочину менее 40 метров. При замене лампы всегда проверяйте положение цоколя – неправильная установка вызывает расфокусировку даже при корректных настройках винтов.

Настройка ксеноновых фар: особенности работы

Ксеноновые фары требуют повышенной точности регулировки из-за высокой интенсивности света и чёткой светотеневой границы. Неправильная настройка приводит к ослеплению встречных водителей, что создаёт аварийные ситуации и нарушает ПДД. В отличие от галогенных ламп, здесь критически важна корректная работа автоматического корректора угла наклона фар (обязательного для ксенона по ГОСТ Р 41.48-2004).

Регулировка выполняется только на сертифицированном оптическом стенде с функцией измерения светового потока ксеноновых источников. Ручная разметка на стене недопустима – человеческий глаз не способен объективно оценить градиент пучка из-за его высокой яркости. Обязательно проверяется исправность системы авто-корректора и промываются защитные стёкла фар перед процедурой.

Ключевые отличия от галогенных фар

Обязательные условия перед регулировкой:

1. Двигатель должен работать для стабилизации напряжения
2. Давление в шинах – строго по норме производителя
3. Бак заправлен минимум на 50%, в багажнике – стандартный набор инструмента
4. Корректор фар установлен в "нулевое" положение (водитель + 1 пассажир)

Параметр	Ксеноновые фары	Галогенные фары
Требуемое оборудование	Профессиональный оптико-электронный стенд	Может регулироваться по разметке на экране
Допустимое отклонение по вертикали	Не более ±0,1% (ГОСТ Р 41.112-2017)	До ±0,3%
Обязательные системы	Автоматический корректор, омыватель фар	Корректор ручной (на авто категории M1)

Важно: После замены лампы или блока розжига необходима повторная регулировка – даже незначительное смещение колбы меняет фокус пучка. Запрещено устанавливать ксенон в фары, не предназначенные для этого типа ламп – светораспределение будет некорректным независимо от настройки.

Регулировка светодиодных (LED) фар: ключевые отличия

Конструкция LED-фар принципиально отличается от галогенных и ксеноновых аналогов. Здесь отсутствуют сменные лампы и традиционные отражатели – свет генерируется полупроводниковыми элементами, объединёнными в неразборные модули. Это исключает замену отдельных компонентов и требует подхода к регулировке как к единой оптической системе.

Световой пучок LED-фар формируется сложной комбинацией линз, световодов и электронных контроллеров, создавая чёткую светотеневую границу. Для точной настройки такого пучка недостаточно стандартного экрана с разметкой – критически важно использование компьютерного стенда с калибровочными камерами, способного анализировать форму и интенсивность светового потока.

Специфика процесса регулировки

• Обязательная электронная калибровка: Большинство моделей требуют подключения диагностического сканера для активации режима регулировки через ЭБУ автомобиля. Без этого блок управления может препятствовать ручной настройке.
• Автоматические корректоры: Системы динамической стабилизации угла наклона (на основе датчиков дорожного просвета) нуждаются в программной адаптации после регулировки механики.
• Модульный принцип: Регулировочные винты часто воздействуют не на лампу, а на весь световой модуль. Перекос даже на 1° вызывает значительное смещение луча из-за минимального рассеивания LED.
• Несовместимость с ручным методом: Попытки регулировки "на глаз" или по схеме для галогенных фар приводят к ослеплению встречных водителей – резкая граница пучка требует исключительной точности.

Параметр	Галогенные фары	LED-фары
Инструмент регулировки	Отвёртка (механический винт)	Стенд + диагностический сканер
Целевой элемент	Рефлектор/лампа	Светодиодный модуль (блок)
Допустимая погрешность	±0,3%	±0,1%
Коррекция после замены	Рекомендована	Обязательна (требует адаптации ЭБУ)

Горизонтальная регулировка: вращаем винт слева направо

Для коррекции светового пучка по горизонтали найдите регулировочный винт, расположенный на тыльной стороне фары (обычно обозначен значком ↔ или буквой «H»). Используйте шестигранный ключ или крестовую отвертку (тип инструмента зависит от модели авто). Поворот винта по часовой стрелке смещает световой поток вправо, против часовой стрелки – влево относительно направления движения автомобиля.

Выполняйте регулировку на ровной площадке при расстоянии 5–10 метров до вертикальной стены с нанесенной разметкой. Предварительно убедитесь, что давление в шинах соответствует норме, а в салоне нет лишней нагрузки. Неправильная настройка горизонтали приводит к ослеплению встречных водителей или ухудшению видимости на поворотах.

Пошаговая инструкция

1. Установите авто перпендикулярно стене, включите ближний свет.
2. Откройте капот, найдите горизонтальный регулировочный винт фары.
3. Поворачивайте винт ключом/отверткой:
   • Вправо (по часовой стрелке) – свет смещается к обочине.
   • Влево (против часовой стрелки) – свет смещается к центру дороги.
4. Контролируйте границу светотени по разметке на стене: она должна находиться на 10–15 см правее условной оси автомобиля.

Ошибка регулировки	Последствие
Чрезмерный поворот вправо	Ослепление пешеходов/припаркованных авто
Чрезмерный поворот влево	Ослепление встречного транспорта
Асимметрия фар	«Слепые» зоны с одной стороны дороги

После регулировки проверьте свет в движении на неосвещенном участке дороги. Оптимально, когда правый край луча освещает обочину, не захватывая полосу встречного потока. При частой перевозке грузов или буксировке прицепа используйте корректор фар в салоне для оперативной адаптации.

Вертикальная регулировка: какой винт поднимает луч

Для изменения высоты светового пучка ближнего света используется специальный регулировочный винт, расположенный на корпусе фары. Его точное местоположение зависит от модели автомобиля, но чаще всего он находится в верхней или боковой части фары, рядом с блоком лампы. Этот винт напрямую воздействует на отражатель или сам оптический элемент.

Чтобы поднять луч света вверх, необходимо вращать соответствующий винт по часовой стрелке (при стандартной правосторонней резьбе). При этом отражатель наклоняется вперед, направляя световой поток выше. Для понижения луча винт вращают против часовой стрелки, что отклоняет отражатель назад. Обычно рядом с винтом нанесены условные обозначения: стрелка вверх/вниз или знаки «+» (вверх) и «–» (вниз).

Ключевые моменты при регулировке

Идентификация винта:

• Вертикальный регулятор часто крупнее горизонтального и расположен ближе к центру фары.
• На корпусе рядом обычно есть символ стрелки, направленной вертикально ▲▼ или буквы "V" (Vertical).

Правила вращения (стандартные винты):

Направление вращения	Действие	Обозначение на фаре
По часовой стрелке	Подъем луча вверх	▲ или "+"
Против часовой стрелки	Опускание луча вниз	▼ или "-"

Важные советы:

1. Перед регулировкой убедитесь, что давление в шинах соответствует норме, а в салоне нет лишнего груза.
2. Используйте шестигранник или крестовую отвертку (размер указан в руководстве авто).
3. Вращайте винт плавно на 1/4–1/2 оборота за раз, проверяя результат на экране или стене.
4. Если луч не меняет положение – не прилагайте силу, возможно, механизм заклинил.

Как избежать слепящего эффекта для встречных авто

Правильная регулировка угла наклона фар – основной метод предотвращения ослепления водителей встречного транспорта. Световой пучок должен быть направлен строго на дорожное полотно, не затрагивая уровень глаз водителей противоположных машин. Современные фары с чёткой светотеневой границей (галогенные, LED, ксенон) требуют точной настройки по горизонтали и вертикали.

Регулярная проверка корректности наклона обязательна при замене ламп, изменении нагрузки автомобиля (багажник, пассажиры) или после ремонта подвески. Используйте сертифицированные стенды на СТО либо специальные разметочные схемы для самостоятельной регулировки. Пренебрежение этим правилом создаёт аварийные ситуации и влечёт штрафы по ПДД.

Ключевые правила и действия

• Контроль нагрузки авто: При полной загрузке (багажник, задние пассажиры) используйте корректор фар (ручной/автоматический) для снижения угла наклона.
• Чистота оптики: Грязь или трещины на рассеивателе искажают световой поток. Регулярно мойте фары.
• Замена парно: При перегорании одной лампы меняйте обе – разная яркость нарушает баланс светотеневой границы.
• Отказ от нештатных ламп: Установка ламп повышенной мощности или самодельный ксенон без линз/корректора приводит к хаотичному рассеиванию света.

Ситуация	Действие для предотвращения ослепления
Движение в гору	Снижайте скорость – угол освещения временно увеличивается
Встречный разъезд ночью	Своевременно переключайте дальний свет на ближний (за 150+ метров)
Перевозка груза	Включите корректор фар или выполните ручную регулировку

1. Проверяйте угол наклона фар каждые 6 месяцев или после ударов подвески.
2. Используйте экраны или шторки для старых фар без чёткого светотеневого пучка (только если это не противоречит ПДД).
3. Следите за давлением в шинах – разница более 0.5 атм между осями меняет угол наклона кузова.

Проверка светотеневой границы после настройки

После завершения регулировки ближнего света фар обязательной является проверка светотеневой границы (СТГ) на соответствие нормам. Эта процедура подтверждает правильность выполненных настроек и обеспечивает безопасную эксплуатацию транспортного средства. Контроль осуществляется на специально оборудованном стенде или на ровной площадке с использованием экрана-мишени.

Экран должен быть установлен строго вертикально на расстоянии 10 метров от фар автомобиля. Автомобиль необходимо нагрузить до снаряженной массы (водитель + 75 кг в водительском кресле), выровнять давление в шинах, убрать грязь с оптики и проверить исправность ламп. Руль устанавливается в прямое положение, подвеска стабилизируется несколькими нажатиями на передние крылья.

Ключевые параметры для проверки

На экране отмечаются контрольные точки:

• Центральная ось автомобиля (вертикальная линия V-V)
• Оси симметрии левой (VL) и правой (VR) фар
• Горизонтальная линия H-H на высоте, соответствующей центру фар

Требования к светотеневой границе:

Параметр	Нормативное значение
Горизонтальный участок СТГ	Должен проходить строго по линии H-H
Наклонный участок (15° вверх)	Начинаться от точки пересечения VL-VR и H-H
Асимметрия фар	Разница высот левого/правого пучка ≤ 2 см
Вертикальное отклонение	Не более ±1 см от H-H

Важно: При визуальной оценке световая граница должна быть четкой без размытий или "ступенек". Яркое пятно обязано находиться в зоне правой обочины, не ослепляя встречных водителей. Если граница не соответствует параметрам – регулировку повторяют, проверяя крепления корректора и состояние отражателей.

Использование автоматического корректора фар

Автоматический корректор фар – система, поддерживающая заданную светотеневую границу независимо от нагрузки автомобиля. Датчики угла наклона кузова, установленные на осях, передают данные в блок управления. Электродвигатели в фарах мгновенно регулируют вертикальный угол ламп при изменении дорожного просвета.

Основное назначение – предотвращение ослепления водителей встречного транспорта при перевозке грузов или проезде неровностей. Система активируется при запуске двигателя, выполняя калибровку, и работает постоянно во время движения. Отказ сопровождается предупреждением на приборной панели.

Особенности эксплуатации

Для корректной работы автоматического корректора требуется:

• Регулярная диагностика датчиков наклона и целостности их креплений
• Контроль исправности электроприводов в фарах
• Проверка отсутствия ошибок в памяти блока управления через диагностический сканер

Важно: Автокорректор не заменяет ручную регулировку фар! Исходная настройка светового пучка выполняется на СТО с помощью оптического стенда. Система лишь поддерживает заданный угол при изменении условий движения.

Ситуация	Реакция автокорректора
Загрузка багажника	Поднимает фары вверх
Торможение/разгон	Корректирует наклон при "клевках" кузова
Проезд волн/бугров	Стабилизирует световой поток

При замене пружин подвески или амортизаторов требуется перекалибровка системы. Нарушение геометрии кузова после ДТП также приводит к некорректной работе. В таких случаях ручная регулировка обязательна даже при исправной автоматике.

Регулировка фар с ЭСУД через диагностический разъём

Современные автомобили с электронной системой управления двигателем (ЭСУД) часто требуют корректировки света фар через диагностический разъём OBD-II. Этот метод позволяет взаимодействовать с блоком управления кузовной электроникой (БУК) или отдельным модулем фар, обеспечивая точную настройку угла наклона пучка без механического вмешательства в регулировочные винты.

Процедура регулировки через диагностический разъём исключает ошибки ручной калибровки и активирует заводской режим юстировки, заложенный производителем. Для её выполнения обязательны: диагностический сканер с поддержкой функций "Headlight Adjustment" или "Basic Settings", сервисный мануал конкретной модели автомобиля и ровная площадка со стендом-экраном.

Пошаговая инструкция

1. Установите автомобиль на горизонтальную поверхность в 5-7 метрах от регулировочного экрана. Проверьте давление в шинах и отсутствие груза в багажнике.
2. Подключите диагностический сканер к разъёму OBD-II. Включите зажигание без запуска двигателя.
3. В меню сканера выберите:
   • Модуль BCM (Body Control Module) или Lighting
   • Функцию "Headlight Basic Setting" или "Headlamp Vertical Aim Control"
4. Активируйте режим калибровки. На экране сканера появится запрос на подтверждение начальных условий:
   • Руль установлен прямо
   • Корректор фар на "0"
   • Топливный бак заправлен ≥50%
5. После подтверждения условий сканер автоматически установит фары в нулевое положение. Настройте световые пучки по экрану согласно схеме из сервисной документации.
6. Сохраните параметры через сканер. Отключите зажигание на 30 секунд для применения настроек.

Критические нюансы

Сканер без поддержки OEM-протоколов	Не выполнит регулировку. Требуется оборудование с доступом к заводским функциям (например, Delphi, Autocom, оригинальные дилерские приборы)
Ошибки в БУК	Блокируют процедуру. Предварительно считайте и удалите коды неисправностей
Несоответствие условий	Неправильный уровень кузова или наклон площадки приведёт к некорректной настройке

После завершения регулировки обязательно проверьте работу автоматического корректора: меняйте нагрузку на задние сиденья и наблюдайте за изменением угла света. Если корректор не функционирует – повторите процедуру или диагностируйте датчики уровня кузова.

Настройка противотуманных фар в связке с ближним светом

Корректная регулировка противотуманных фар относительно ближнего света критична для безопасности: неправильная настройка создает слепящий эффект для встречных водителей или снижает видимость в условиях тумана, дождя или снегопада. Совместная работа этих фар должна обеспечивать равномерное освещение обочины и дорожного полотна без резких световых границ, компенсируя недостатки ближнего света вблизи автомобиля.

Противотуманки всегда устанавливаются ниже основных фар (не выше 25 см от дорожного покрытия) и настраиваются под более острым углом рассеивания – это позволяет свету "ложиться" под слой тумана и подсвечивать края дороги. Основная задача при синхронизации с ближним светом – исключить пересечение световых пучков по вертикали и добиться плавного перехода между зонами освещения.

Правила и этапы регулировки

Перед началом работ убедитесь, что давление в шинах соответствует норме, автомобиль стоит на ровной площадке с расстоянием 5–10 м до стены (или специального экрана), а в салоне нет лишней нагрузки. Загрузите багажник на 70–75 кг для имитации веса водителя.

1. Разметка экрана:
   • Отметьте на стене центр автомобиля и оси каждой фары.
   • Проведите горизонтальную линию на высоте центров противотуманных фар от земли.
   • Нанесите вторую линию на 5–7 см ниже первой – это будет граница светового пучка.
2. Коррекция угла наклона:
   • Включите ближний свет и противотуманные фары.
   • Регулировочными винтами на корпусе ПТФ опустите верхнюю границу их светового пятна до нижней линии на экране.
   • Контролируйте, чтобы "горячая зона" ПТФ не пересекалась с ближним светом – между ними должен оставаться темный промежуток 10–15 см.

Параметр	Ближний свет	Противотуманные фары
Высота верхней границы луча	На уровне центров фар	На 5–7 см ниже центров ПТФ
Зона максимальной яркости	30–40 м перед авто	10–20 м перед авто
Угол рассеивания	15–20° в стороны	45–60° в стороны

Важные нюансы: При движении по городу с включенными ПТФ проверяйте, не слепят ли они водителей через зеркала заднего вида – если да, опустите фары еще на 1–2 см. Внедорожники и кроссоверы требуют более строгой регулировки из-за высоты кузова. После настройки протестируйте свет в реальных условиях: на неосвещенной дороге пятна от ПТФ должны начинаться сразу за капотом и сливаться с ближним светом на расстоянии 15–25 м без темных провалов.

Калибровка адаптивных (поворотных) фар

Калибровка адаптивных фар обязательна после замены элементов системы (блока управления, датчиков, самих фар), сбоев в работе или после ремонта ходовой/кузова. Она гарантирует синхронизацию поворота светового пучка с траекторией движения и предотвращает ослепление водителей встречного транспорта.

Процедура требует специализированного оборудования: стенда с камерами/датчиками, диагностического сканера и программного обеспечения производителя. Самостоятельная регулировка "на глаз" невозможна из-за сложной электроники и необходимости точной привязки к углам поворота руля и скорости автомобиля.

Этапы калибровки

1. Подготовка автомобиля:
   • Проверка давления в шинах
   • Загрузка багажника согласно нормативам производителя
   • Очистка датчиков (курсовой устойчивости, положения руля, уровня кузова)
2. Аппаратная настройка:
   • Установка авто на ровную платформу стенда
   • Калибровка датчиков уровня кузова через диагностический сканер
   • Активация режима обучения фар
3. Юстировка светового пучка:
   • Настройка базового положения фар (как для обычного ближнего света)
   • Проверка угла поворота фар при имитации маневров (программно или физически)
   • Корректировка границ световой зоны

Фактор риска	Последствие при отсутствии калибровки
Неправильная работа датчика руля	Запаздывание поворота луча на 0.5-2 сек
Ошибки датчика уровня кузова	Слепящий эффект при переезде неровностей
Сбитые углы установки фар	Сужение зоны освещения в повороте на 30-40%

Важно: После калибровки обязательно тестирование системы в движении в темное время суток. Проверяйте плавность поворота луча при скоростях от 10 км/ч и отсутствие "зависаний" света при возврате руля в нейтраль.

Оптические искажения: когда виноват не регулятор

Неправильное светораспределение фар часто списывают на сбой регулятора высоты пучка, однако во многих случаях корень проблемы кроется в физических дефектах самой оптики. Регулятор лишь меняет угол наклона фары, но не способен компенсировать внутренние искажения, вызванные повреждениями или износом компонентов.

Если при корректной настройке регулятора сохраняются "слепые" зоны, асимметричная картина света или блики, виновником обычно выступает состояние оптических элементов. Такие дефекты невозможно устранить регулировочными винтами – требуется диагностика и ремонт фары.

Основные причины искажений, не связанные с регулятором

Критичные факторы, требующие аппаратного вмешательства:

• Деформация рассеивателя
  Трещины, помутнение или царапины на стекле/пластике искажают путь лучей. Особенно опасны внутренние повреждения от перегрева.
• Смещение отражателя
  Отслоение зеркального покрытия или изменение геометрии "стакана" из-за удара нарушает фокус.
• Некорректная лампа
  Установка лампы с несовместимой цокольной группой (например, H11 вместо H7) или смещение колбы при замене.
• Неподходящие комплектующие
  Использование дешевых аналогов отражателей, линз или экранов, не соответствующих оригинальной оптической схеме.

Симптом	Возможная причина	Решение
Размытая граница светотени	Повреждение линзы проектора	Замена линзы или фары
Темные пятна в пучке	Оплавление отражателя	Реставрация или замена "стакана"
Диспропорция левого/правого света	Разный износ комплектующих в фарах	Парная замена оптических элементов

Важно: Перед заменой дорогостоящих деталей исключите банальные факторы – загрязнение внутренней поверхности стекла конденсатом или неправильную установку лампы (перекос на 10-15° достаточно для искажений). Для объективной оценки используйте стенд регулировки фар с эталонной картой светотени.

Проверка состояния креплений и петель фар

Надежная фиксация оптики критически важна для точной светотеневой границы и предотвращения вибрации. Ослабление крепежных элементов ведет к смещению пучка света, ухудшению видимости и ослеплению встречных водителей. Регулярная диагностика должна проводиться каждые 10-15 тыс. км пробега или после поездок по бездорожью.

Начните с визуального осмотра точек крепления: проверьте отсутствие трещин в пластиковых кронштейнах и корпусе фары. Обратите особое внимание на монтажные ушки – они часто ломаются при неаккуратном демонтаже. Коррозия металлических элементов (болтов, скоб) требует немедленной замены.

Порядок диагностики

• Зафиксируйте фару рукой и попытайтесь пошатать в разных плоскостях – люфт более 2 мм указывает на износ
• Проверьте затяжку всех болтов крепления (обычно 3-5 точек на корпусе) динамометрическим ключом согласно спецификации производителя
• Проинспектируйте регулировочные винты: механизм должен вращаться плавно, без заеданий
• Убедитесь в целостности пружинных фиксаторов и отсутствии деформации монтажной пластины

Критические дефекты:

Трещины в местах креплений	Требуют замены всего блока
Сорванная резьба	Установка ремонтных втулок или новых болтов
Проржавевшие петли	Обработка преобразователем ржавчины с заменой крепежа

При обнаружении сломанных элементов не используйте клей или герметик – это временное решение опасно! Для пластиковых деталей применяйте двухкомпонентные эпоксидные составы, металлические узлы заменяйте оригинальными запчастями. После ремонта обязательна повторная регулировка света на оптическом стенде.

Влияние изношенных амортизаторов на свет пучка

Изношенные амортизаторы напрямую влияют на положение кузова автомобиля относительно дорожного покрытия. Их неспособность эффективно гасить колебания приводит к чрезмерному раскачиванию кузова, особенно при разгоне, торможении или проезде неровностей. Это постоянное изменение угла наклона кузова неизбежно сказывается и на угле наклона фар, жестко закрепленных на нем.

Даже при идеально отрегулированном изначально световом пучке изношенные амортизаторы вызывают его нестабильность. Фары перестают удерживать заданный горизонт, их луч начинает "прыгать" вверх-вниз вместе с кузовом. Это не только снижает эффективность освещения дороги водителем, но и создает значительную опасность для других участников движения.

Основные проблемы, вызванные неисправными амортизаторами:

• Ослепление водителей встречных и попутных автомобилей: При проезде неровностей или торможении кузов "клюет" носом, резко поднимая пучок света вверх, направляя его прямо в глаза другим водителям.
• Ухудшение собственной видимости: При разгоне или наезде на препятствие кузов приседает, опуская пучок света вниз, резко сокращая дальность и ширину освещенной зоны перед автомобилем.
• Неравномерное и нестабильное освещение дороги: Постоянные колебания луча делают освещение дороги прерывистым и ненадежным, утомляя зрение водителя и затрудняя оценку дорожной обстановки.
• Бесполезность регулировки фар: Регулировка фар, выполненная на автомобиле с неисправной подвеской, быстро теряет смысл, так как амортизаторы не удерживают заданный угол наклона фар в динамике движения.

Перед регулировкой ближнего света крайне важно проверить состояние амортизаторов и подвески в целом. Простейший тест – раскачать автомобиль за угол, надавив на крыло. Исправные амортизаторы должны гасить колебания за 1-2 такта. Если кузов продолжает раскачиваться или амортизаторы имеют видимые подтеки масла, потеки, сильную коррозию – регулировка фар будет лишь временной мерой.

Вывод: Изношенные амортизаторы делают невозможной стабильную и правильную работу системы освещения. Регулировка ближнего света фар на автомобиле с неисправными амортизаторами неэффективна и даже опасна. Всегда сначала устраняйте неисправности подвески, особенно амортизаторов, и только после этого приступайте к точной настройке светового пучка.

Диагностика правильности установки лампы в патроне

Проверка корректности посадки лампы в патроне фары – обязательный этап регулировки света, напрямую влияющий на безопасность и эффективность освещения. Неправильная установка даже при верном угле наклона фары вызывает асимметрию пучка, блики для встречных водителей или недостаточную видимость дороги.

Диагностика начинается с визуального осмотра лампы после её монтажа. Убедитесь, что корпус лампы плотно прилегает к патрону без перекосов, а фиксирующие элементы (пружинные скобы, поворотные рамки) надёжно защёлкнуты в штатное положение.

Ключевые признаки неправильной установки и методы проверки

Обратите внимание на следующие симптомы:

• Асимметрия светотеневой границы: при включении ближнего света на экране или стене чёткая горизонтальная линия света/тени будет неровной.
• Смещение светового "пятна": пучок явно смещён влево/вправо или вверх/вниз относительно контрольной разметки.
• Вибрация или мерцание света: лампа недостаточно зафиксирована и болтается в патроне.

Для точной диагностики выполните:

1. Контроль посадки "на слух": после фиксации лампы лёгким нажатием проверьте отсутствие характерных щелчков или люфта.
2. Тест на раскачивание: аккуратно попытайтесь пошевелить закреплённую лампу пальцами – движение должно отсутствовать.
3. Визуализация на экране: включите ближний свет напротив вертикальной поверхности (стена, регулировочный экран) на расстоянии 5-10 метров для оценки формы пучка.

Тип лампы	Особенности контроля	Распространённые ошибки
H4 (двухнитевая)	Цоколь должен быть повёрнут строго по ключу (выступам), металлическая рамка лампы параллельна корпусу фары.	Неправильная ориентация цоколя, перекос уплотнительного кольца.
H7 (однонитевая)	Проверьте, что лампочка села в паз до упора, а фиксирующая скоба захватила выступ на цоколе.	Скоба не защёлкнута на цоколе, колба касается отражателя.
LED / Ксенон (Plug&Play)	Контроль полного контакта разъёма, отсутствия помех вентилятору/радиатору, совпадение маркировки "TOP".	Блоки вентиляции упираются в детали фары, лампа перевёрнута.

Важно! При замене всегда сверяйтесь с маркировкой на цоколе лампы и патроне – даже визуально похожие лампы (например, H1 и H7) имеют разную геометрию и не взаимозаменяемы. Использование "неродной" лампы гарантированно приводит к некорректной установке и нарушению светораспределения.

Распространённые ошибки при самостоятельной настройке

Многие водители игнорируют базовые требования к подготовке автомобиля перед регулировкой. Не проверяют давление в шинах, не убирают лишний груз из багажника и салона, забывают заправить бачок омывателя или почистить фары от грязи. Это приводит к некорректному положению светового пучка уже на первом этапе.

Отсутствие ровной площадки с вертикальным экраном или стеной – частая проблема. Настройка на склоне, в темноте без разметки, на неровном асфальте или с использованием самодельных шаблонов вместо заводских меток гарантирует нарушение углов освещения.

Типичные промахи

• Неправильное расстояние до экрана

  Измерение "на глаз" вместо точных 5-10 метров по мануалу авто. Слишком близкое расположение машины искажает светотеневую границу.

• Регулировка по одной фаре

  Корректировка левой и правой фары по отдельности без взаимного контроля. Результат – асимметричное освещение дороги и ослепление встречных машин.

• Ошибки с винтами регулировки
  • Путаница между вертикальным (верх/низ) и горизонтальным (лево/право) винтами
  • Резкие повороты винтов на несколько оборотов вместо плавной подстройки
  • Попытки вращения заклинивших механизмов без предварительной очистки
• Игнорирование светотеневой границы

  Фокус на общей яркости вместо контроля четкой горизонтальной линии света. Перекос или "ступенька" между фарами – прямой признак ошибки.

• Некорректный уровень

  Использование строительного пузырькового уровня вместо заводских меток на стекле фар или регулировочных рисок. Неучёт просадки подвески.

Профессиональная регулировка на оптическом стенде

Оптический стенд обеспечивает высокоточную настройку пучка света фар за счет использования калиброванных линз, зеркал и проекционных экранов. Оборудование имитирует реальные дорожные условия и положение автомобиля относительно плоскости дороги, что исключает погрешности ручных методов.

Автомобиль устанавливается на ровную платформу строго перпендикулярно экрану с измерительной шкалой. Датчики контроля положения кузова фиксируют отклонения по осям, а пневмоподвеска (при наличии) переводится в штатный режим. Мастер центрирует приборы относительно контрольных точек кузова перед началом работ.

Ключевые этапы регулировки

1. Калибровка стенда: ввод параметров авто (тип фар, марка, модель) и проверка нулевых показателей оборудования.
2. Фиксация корректора фар в базовом положении (обычно "0" для водителя и пустого багажника).
3. Настройка вертикального угла: верхняя граница светового пучка должна находиться на 1% ниже горизонтальной оси фары (пример: при высоте 70 см – на 7 см ниже точки H на экране).
4. Корректировка горизонта: для леворульныx авто правая часть светотеневой границы поднимается на 1.2-1.5° вправо (точка B-VL на схеме), предотвращая ослепление встречного потока.

Параметр	Значение	Допуск
Высота центра луча (H)	По данным ТС	±1 см
Наклон луча	1.0-1.5%	±0.2%
Смещение правой границы	1.2-1.5° вправо	±0.3°

После регулировки выполняется тест-драйв в темное время суток для верификации результатов. Обязательные условия: давление в шинах по норме, исправные амортизаторы, отсутствие груза в багажнике и топливный бак, заполненный ≥50%. Регулировка адаптивных фар требует активации сервисного режима через диагностический сканер.

Периодичность проверки: каждые 2 года или после замены ламп, ДТП с повреждением подвески, установки нештатных колес. Некорректная настройка снижает видимость на 40-60% и является нарушением ПДД (ст. 12.5 КоАП РФ).

Частота проверки угла наклона фар

Проверка угла наклона фар – обязательная процедура для обеспечения безопасности и соответствия техническим требованиям. Неверная регулировка снижает видимость водителя и ослепляет встречный транспорт.

Регулярность контроля зависит от нескольких факторов: условий эксплуатации авто, замены компонентов световой системы и требований законодательства. Игнорирование плановых проверок приводит к ухудшению освещения дороги и риску ДТП.

Рекомендуемые интервалы проверок

Основные рекомендации по периодичности:

• Плановый техосмотр: Обязательная проверка при прохождении ТО (ежегодно для большинства ТС)
• После ремонта/замены: Обязательно после:
  • Установки новых фар или ламп
  • Работ с подвеской (замена пружин, амортизаторов)
  • Кузовного ремонта передней части
• При изменении нагрузки: После значительной загрузки багажника или установки тягово-сцепного устройства
• По субъективным признакам: Немедленно при:
  • Ослеплении встречных водителей (регулярные сигналы фарами)
  • Ухудшении освещённости дороги
  • Видимом смещении светового пучка

Фактор	Частота проверки
Стандартная эксплуатация	1 раз в год (при ТО)
Интенсивная езда по бездорожью	Каждые 6 месяцев
Частые перевозки грузов	Перед поездкой с нагрузкой

Важно! Внеплановая проверка требуется после сильных ударов по подвеске или наезда на препятствие. Даже незначительное смещение блока фары нарушает корректность светового потока.

Правила ПДД: требования к световому пучку

Основное требование ПДД к ближнему свету фар – предотвращение ослепления водителей встречного транспорта. Световой пучок должен иметь четкую асимметричную форму: правая часть освещает дорогу и обочину на большем расстоянии, а левая – ограничена по высоте для снижения воздействия на встречные автомобили. Угол наклона пучка строго регламентирован.

Неправильная регулировка приводит к сокращению зоны видимости или создает слепящий эффект. При движении с ближним светом фар водитель обязан контролировать вертикальный угол освещения: верхняя граница светотеневой границы не должна подниматься выше уровня, установленного техническими стандартами и правилами эксплуатации ТС.

Ключевые параметры регулировки

Требования к световому пучку регламентируются ГОСТ Р 51709-2001 и разделом 3 ПДД:

• Вертикальный угол: наклон не более -1,0% до -0,4% от высоты центра фары (для легковых авто).
• Горизонтальная асимметрия: подъем правой части пучка на 15° относительно вертикали.
• Расстояние до экрана: контрольная точка светотеневой границы при проверке – 10 метров.

Параметр	Значение	Последствия нарушения
Завышенный угол наклона	Свыше -0,4%	Ослепление встречных водителей (штраф 500 руб.)
Заниженный угол наклона	Ниже -1,0%	Ухудшение видимости (до 30% сокращение зоны освещения)
Отклонение горизонта	Более ±2° от оси	Смещение светового "пятна", снижение безопасности

Регулировка проводится на специальном стенде или по методу "на стену" с соблюдением норм загрузки ТС: давление в шинах должно соответствовать норме, бак заправлен не менее чем наполовину, в салоне – водитель или эквивалентный груз (75 кг). Невыполнение этих условий искажает результаты проверки.

Проверка на СТО: что входит в процедуру регулировки

Процедура регулировки ближнего света фар на станции технического обслуживания (СТО) начинается с диагностики текущего положения светового пучка. Мастер использует специализированный оптический стенд – экран с разметкой, имитирующий дорожное полотно и расстояние до условного автомобиля. Автомобиль устанавливается на ровную платформу строго перпендикулярно экрану, проверяется давление в шинах и нагрузка на оси (включая топливный бак и типовой груз в багажнике).

Далее выполняется калибровка угла наклона фар относительно дорожного покрытия. Для этого включается ближний свет, и с помощью регулировочных винтов на корпусе фар корректируется вертикальный наклон. Горизонтальное направление проверяется при необходимости, если конструкция фары позволяет вносить такие изменения. Цель – добиться соответствия светотеневой границы установленным нормам, исключая как ослепление встречных водителей, так и недостаточную освещенность своей полосы.

Ключевые этапы регулировки на СТО

• Предварительная проверка: осмотр целостности рассеивателей, креплений фар, состояния ламп и отражателей.
• Позиционирование авто: установка на ровную площадку, выравнивание подвески (раскачка кузова), контроль давления в шинах.
• Настройка вертикального угла: совмещение светотеневой границы с метками на оптическом экране согласно ГОСТ Р 51709-2001 или ECE (для Европы).
• Коррекция горизонтального угла (если предусмотрено): обеспечение симметричности пучков света относительно оси автомобиля.
• Проверка результатов: тестовый замер освещенности после регулировки, фиксация параметров в диагностической карте.

Важно! Для некоторых современных автомобилей с адаптивным светом или системами динамической стабилизации (например, AFS) стандартная регулировка неприменима – требуется подключение к бортовому компьютеру и программная калибровка через диагностическое оборудование.

Параметр	Норматив (легковые авто)	Инструмент контроля
Вертикальный угол наклона	-1,0% до -1,5% (на 10 м: 10–15 см ниже центра фары)	Оптический стенд, лазерный нивелир
Горизонтальное отклонение	±0,2% (не более 2 см на 10 м от оси)	Шкала с градусной разметкой на экране
Асимметрия пучков	Разница по высоте ≤ 2 см (на расстоянии 10 м)	Измерительная линейка на стенде

Приборы для точной настройки фар своими руками

Специализированные приборы обеспечивают максимально точную корректировку пучка света без посещения сервиса. Их использование требует строгого соблюдения инструкций производителя и предварительной подготовки автомобиля (ровная площадка, правильное давление в шинах, контрольная нагрузка).

Основные типы устройств включают как профессиональные комплексы, так и доступные решения для самостоятельной работы. Каждый вариант обладает специфическими особенностями монтажа и эксплуатации, влияющими на итоговую точность регулировки.

Распространенные типы приборов

• Оптические регуляторы (рефлектометры): Фиксируются на фары, имеют шкалы или лазерные указатели для визуального контроля угла наклона пучка. Требуют точной калибровки по горизонтали.
• Электронные корректоры с датчиками: Устанавливаются на фару или экран, подключаются к диагностическому разъёму или работают автономно. Отображают отклонения на цифровом дисплее.
• Лазерные нивелиры: Проецируют четкие линии на стену для сопоставления с границами светотеневой зоны. Незаменимы при отсутствии разметки.

Сравнение характеристик

Тип прибора	Точность	Сложность использования	Ценовой диапазон
Оптический	Средняя	Низкая	Доступный
Электронный	Высокая	Средняя	Средний/Премиум
Лазерный	Очень высокая	Простая	Средний

Ключевые рекомендации

1. Всегда выполняйте калибровку устройства по технической документации перед началом работ.
2. Используйте штатив для статичных приборов – вибрации искажают показания.
3. Контролируйте параллельность оси прибора продольной оси автомобиля.
4. При работе с лазерами избегайте попадания излучения в глаза.
5. Проверяйте точность настройки тестовым заездом в тёмное время суток.

Важно: Даже профессиональные приборы не гарантируют результат при неправильной установке или дефектах оптики (помутнение, сколы, неоригинальные лампы).

Коррекция света после замены фары или бампера

Любая замена фары, бампера или элементов кузова, влияющих на положение оптики, требует обязательной последующей регулировки ближнего света. Даже незначительные сдвиги или новая геометрия креплений могут нарушить правильный светораспределение. Игнорирование этой процедуры приводит к ослеплению встречных водителей или недостаточной видимости дороги.

Коррекция выполняется на специальном стенде или ровной площадке с использованием разметки согласно требованиям ГОСТ Р 51709-2001 или ECE (Правила №48 ЕЭК ООН). Необходимо обеспечить стандартную загрузку автомобиля (половина бака топлива, давление в шинах по норме, водитель или груз массой ~75 кг на месте водителя).

Порядок регулировки

Для самостоятельной настройки (при отсутствии стенда) используйте вертикальную стену или экран на расстоянии 5-10 метров:

• Подготовка: Очистите фары, покачайте авто для стабилизации подвески. Нанесите на стену разметку: центральную ось авто (ЦО) и горизонтальные линии на высоте, соответствующей центру ламп фары от земли (H).
• Определение контрольной точки: Для ближнего света точка "перелома" светотеневой границы (верхняя граница пучка) должна находиться ниже линии H на 5-10 см (уточните в мануале авто) и смещена вправо от ЦО на 15-20 см (для праворульных).
• Регулировка: Закройте одну фару. Вращайте винты корректора на задней части фары (обычно помечены "UP-DOWN" и "LEFT-RIGHT"). Добейтесь совпадения светотеневой границы с контрольной точкой. Повторите для второй фары.

Обязательные действия после коррекции:

1. Проверьте работу автоматического корректора (если есть) – он должен реагировать на изменение нагрузки.
2. Убедитесь, что угол наклона обеих фар идентичен – асимметрия опасна.
3. Протестируйте освещение в реальных дорожных условиях (ровная дорога, подъем/спуск).

Ошибка	Последствие	Решение
Слишком высокий пучок	Ослепление встречных	Опустить фару винтом "DOWN"
Слишком низкий пучок	Плохая видимость	Поднять фару винтом "UP"
Смещение влево	Недостаток света справа	Сдвинуть пучок вправо винтом "RIGHT"

Важно: Самостоятельная настройка – временная мера. Для гарантии соответствия нормам и безопасности пройдите профессиональную регулировку на оптическом стенде в сервисе. Это особенно критично после серьезного ремонта передней части.

Регулировка после ремонта подвески или колёс

Любой ремонт ходовой части или замена колёсных компонентов (рычагов, амортизаторов, пружин, дисков) изменяет клиренс и углы положения кузова. Это неизбежно сбивает настройки фар, так как их световой пучок жёстко привязан к продольной оси автомобиля. Даже незначительное отклонение высоты передней/задней оси на 1-2 см критично влияет на угол освещения.

Игнорирование регулировки после таких работ приводит к двум опасным сценариям: ослеплению встречных водителей (если фары "задираются" вверх) или сокращению зоны видимости (при чрезмерном наклоне вниз). Оба случая нарушают ПДД и повышают риск ДТП, особенно в тёмное время суток.

Порядок действий

1. Подготовка авто: Убедитесь, что давление в шинах соответствует норме, бак заправлен минимум на 50%, в салоне нет лишнего груза, а подвеска осела после тестовой поездки (5-10 км).
2. Поиск площадки: Найдите абсолютно ровную горизонтальную поверхность рядом с вертикальной стеной или экраном. Расстояние от фар до стены – 5-10 метров (точное значение уточняйте в мануале авто).
3. Разметка стены:
   • Отметьте центр машины (вертикальная линия «0»)
   • Отметьте центры каждой фары (точки «L» и «R»)
   • Проведите горизонтальную линию «H» на высоте, равной центру фар от земли
   • Проведите вторую горизонталь «H1» на 5-10 см ниже «H» (для легковых авто)
4. Корректировка пучка:
   • Включите ближний свет, закройте одну фару картоном
   • Вертикальным регулятором добейтесь, чтобы верхняя граница светотеневой линии совпадала с меткой «H1»
   • Горизонтальным регулятором направьте точку излома луча под метку «L» или «R» (для леворульныx авто: левая – на «0», правая – правее «0»)
   • Повторите для второй фары

Особенности для современных авто: Если машина оснащена ЭУР (электроусилителем руля) или системой автоматического корректора фар, может потребоваться адаптация через диагностический сканер. При замене стоек МакФерсон или пружин сначала сделайте развал-схождение.

Тип ремонта	Риск сбития настройки	Действие
Замена дисков/резины	Средний	Обязательная проверка
Ремонт задней подвески	Высокий	Регулировка + тест-драйв
Замена передних амортизаторов/пружин	Критичный	Регулировка + развал-схождение

Важно: При использовании станции с оптическим корректором соблюдайте калибровку по типу кузова. После регулировки проверьте работу на трассе: свет не должен бить в зеркала впереди идущих ТС. Если заметили ослепление встречных машин – немедленно скорректируйте настройки.

Правая и левая фара: особенности индивидуальной настройки

Индивидуальная регулировка правой и левой фары обусловлена асимметричностью ближнего света. Это требование ПДД и технических регламентов, направленное на предотвращение ослепления водителей встречного транспорта при полноценном освещении обочины. Настройка выполняется раздельно для каждой фары с использованием специального оборудования.

Левая фара всегда устанавливается ниже правой в связи с левосторонним расположением водителя и встречным потоком машин. Угол наклона левого светового пучка строго контролируется, тогда как правой фаре допускается небольшое превышение высоты освещения для улучшения видимости дорожного полотна и придорожной зоны.

Ключевые отличия при регулировке

Основные параметры настройки:

• Вертикальный угол: Левая фара опускается на 0,2-0,5° ниже правой (точное значение указано в руководстве ТС).
• Горизонтальное направление: Обе фары разворачиваются от центра автомобиля на 1-2° для создания светотеневой границы.
• Освещение обочины: Правая фара допускает смещение луча вправо на 0,5-1° для подсветки края дороги.

Обязательные условия корректной настройки:

1. Давление в шинах соответствует норме
2. Топливный бак заполнен ≥50%
3. Водительское место нагружено массой ≥70 кг
4. Автомобиль расположен перпендикулярно стене на ровной поверхности

Проверку осуществляют на регулировочном стенде или разметочном экране по контрольным точкам. Светотеневая граница левой фары должна проходить строго ниже горизонтальной отметки, правой – с допустимым превышением. Отклонения более 1 см на 10 м дистанции требуют повторной юстировки.

"Теплый" свет vs. "холодный": влияет ли цвет на настройку

Цветовая температура света фар, измеряемая в Кельвинах (K), сама по себе не влияет напрямую на техническую процедуру регулировки угла наклона (высоты) и направления пучка ближнего света. Основные параметры регулировки – положение светотеневой границы относительно контрольных точек на экране или стене – определяются геометрией отражателя/линзы и положением лампы относительно оптической оси фары. Независимо от того, излучает лампа "теплый" желтоватый свет (~3000K) или "холодный" голубовато-белый (~6000K и выше), сама процедура настройки по шагам остается идентичной.

Однако, цветовая температура может косвенно влиять на восприятие правильности настройки и комфорт вождения. "Холодный" свет с высокой цветовой температурой обладает большей контрастностью в ясную погоду, что может субъективно казаться ярче. Но его синий спектр сильнее рассеивается в тумане, дожде или снегопаде, создавая "световую стену" и ухудшая видимость для самого водителя. "Теплый" свет меньше рассеивается в плохую погоду и меньше слепит встречных водителей из-за меньшей доли синего в спектре. Поэтому после регулировки стоит визуально оценить четкость светотеневой границы и общую картину освещения дороги именно с вашим типом света, особенно в неидеальных условиях.

Ключевые отличия и рекомендации

Хотя регулировка идентична, учтите:

• Визуализация границы: Четкость светотеневой границы может субъективно различаться. "Холодный" свет иногда делает переход резче, "теплый" – мягче. Всегда ориентируйтесь на фактические точки пересечения луча с контрольной разметкой.
• Погодные условия: "Теплый" свет (~3000-4300K) предпочтительнее для регионов с частыми туманами, дождями и снегопадами из-за меньшего обратного рассеяния.
• Слепящее действие: "Холодный" свет (>5000K) с большей долей синего спектра сильнее слепит встречных водителей, особенно если фары отрегулированы слишком высоко. Корректная регулировка критически важна.
• Контрастность: "Холодный" свет может обеспечивать лучшую контрастность объектов на сухом асфальте в темноте, но это преимущество теряется в плохую погоду.

Характеристика	"Теплый" свет (~3000-4300K)	"Холодный" свет (5000K и выше)
Влияние на процедуру регулировки	Нет	Нет
Четкость светотеневой границы (субъективно)	Мягче	Резче
Поведение в туман/дождь/снег	Лучше (меньше рассеяние)	Хуже (сильное рассеяние, "световая стена")
Потенциал ослепления встречных (при неправильной настройке)	Ниже	Выше
Контрастность на сухой дороге (в темноте)	Стандартная	Повышенная (субъективно)
Рекомендация по климату	Любой, особенно влажный/пасмурный	Преимущественно сухой, ясный

Главный вывод: Процедура регулировки угла наклона ближнего света не зависит от цветовой температуры лампы. Однако выбор между "теплым" и "холодным" светом влияет на эффективность освещения в разных погодных условиях и на комфорт других участников движения. Независимо от цвета, правильная и своевременная регулировка фар – обязательное условие безопасности.

Решение проблемы асимметричного света

Асимметричное светораспределение возникает, когда одна фара светит выше, ниже или под неправильным углом относительно другой. Это не только снижает видимость в тёмное время суток, но и ослепляет встречных водителей, создавая аварийные ситуации. Проблема требует немедленного устранения, так как нарушает ПДД и технические требования к транспортным средствам.

Основными причинами дисбаланса обычно становятся механические повреждения креплений фар, естественный износ регулировочных винтов, некорректная замена ламп или деформация кузова после ударов. Также ошибки возникают при самостоятельной настройке без использования профессионального оборудования.

Методы диагностики и устранения неисправности

Перед регулировкой выполните обязательные подготовительные шаги:

• Проверка давления в шинах – обеспечьте рекомендованное производителем значение для всех колёс.
• Загрузка автомобиля – салон и багажник должны быть свободны от грузов, в топливном баке ≥½ объёма.
• Чистота оптики – удалите грязь, снег и повреждения рассеивателя.

Для точной диагностики используйте два метода:

1. Визуальный контроль – включите ближний свет на ровной стене (5-10 м от авто). Норма: световые пятна одинаковой высоты с чёткой границей «тень-свет» под углом 15°.
2. Стендовая проверка – на сервисе с оптикометром выявит отклонения от ГОСТ Р 51709-2001, где допустимый перепад по вертикали ≤0,2°.

Признак проблемы	Возможная причина	Способ ремонта
Одна фара светит в землю	Сломаны пружины корректора, закисли регулировочные винты	Замена корректора, обработка винтов WD-40
Разная яркость пучков	Износ ламп, окисление контактов, неисправность блока управления	Установка парных ламп, зачистка клемм, диагностика ЭБУ

Регулировка своими руками:

1. Найдите регулировочные винты на тыльной стороне фары (вертикальный помечен «UP⯅⯆», горизонтальный – «L⯄⯅R»).
2. Ключом или отвёрткой вращайте вертикальный винт проблемной фары до совпадения световых пятен.
3. При отсутствии меток на стене: смещение на 1 см по экрану = изменению угла на 0,1°.

Важно: после ДТП или замены фары обязательна проверка геометрии кузова и креплений оптики. Если дисбаланс сохраняется – обратитесь в сервис для калибровки с помощью оптического стенда.

Действия при невозможности отрегулировать фару

Если регулировка ближнего света фар стандартными методами не даёт результата, первым шагом должна быть тщательная диагностика креплений и корпуса. Проверьте целостность кронштейнов, отсутствие деформаций после ДТП, коррозию регулировочных винтов и надёжность фиксации фары в посадочном гнезде. Часто проблема кроется в механических повреждениях, незаметных при поверхностном осмотре.

Исключите влияние сторонних факторов: убедитесь, что автомобиль стоит на ровной поверхности, давление в шинах соответствует норме, а салон не перегружен. Проверьте маркировку ламп – использование неподходящего типа (например, несертифицированных LED или ксенона в галогеновых фарах) автоматически делает корректную регулировку невозможной.

Последовательность действий

1. Визуальный осмотр оптики:
   • Трещины или сколы на рассеивателе/стекле.
   • Помутнение внутренней поверхности.
   • Следы влаги или конденсат внутри блока.
2. Проверка электромеханических компонентов:
   • Работоспособность корректора фар (если предусмотрен).
   • Состояние разъёмов и проводки.
   • Правильность установки лампы в патрон (перекосы).
3. Оценка необходимости ремонта/замены:

   Проблема	Решение
   Сломанные регулировочные винты	Замена крепёжных элементов или кронштейна
   Деформация кузова в зоне крепления	Восстановление геометрии на стенде
   Внутренние дефекты рефлектора (отслоение напыления, оплавление)	Замена фары целиком

Важно: При неисправностях, связанных с конструкцией кузова или глубокими повреждениями оптики, самостоятельный ремонт часто неэффективен. Обратитесь в специализированный сервис для точной диагностики на оптическом стенде. Эксплуатация автомобиля с неотрегулированными фарами запрещена ПДД – это создаёт ослепляющий эффект для встречного транспорта и резко снижает вашу видимость ночью.

Если замена фары неизбежна, выбирайте оригинальные запчасти или сертифицированные аналоги. Установку и юстировку обязательно проводите в условиях сервиса, имеющего лицензию на данный вид работ – это гарантирует соответствие светового пучка установленным ГОСТ Р 51709-2001 и ТР ТС 018/2011.

Ближний свет в тумане: правила коррекции угла

При движении в тумане ближний свет фар должен быть направлен строго параллельно дорожному полотну или с минимальным отрицательным углом наклона. Излишне приподнятый пучок света отражается от капель влаги, создавая плотную световую стену, которая ослепляет водителя и ухудшает видимость до критических значений.

Корректировка угла наклона фар осуществляется только при помощи штатного регулятора корректора в салоне автомобиля. Ручная настройка винтов на корпусе фары в полевых условиях категорически запрещена – это нарушает заводские параметры и требует последующей проверки на оптическом стенде.

Правила регулировки при тумане

Обязательные действия перед коррекцией:

• Проверить давление в шинах и равномерность нагрузки автомобиля
• Очистить рассеиватели фар от грязи и влаги
• Убедиться в исправности корректора (слышен звук моторчика при изменении положения)

Процедура регулировки:

1. Активировать корректор фар, переведя регулятор в положение "0" (нормальная загрузка)
2. Включить ближний свет на ровной площадке в 5-7 метрах от стены
3. Проверить границу светотени: верхняя кромка пучка должна быть ниже центра фары на 5-10 см
4. При необходимости скорректировать угол до положения "−1" на регуляторе

Условия	Рекомендованное положение
Легкий туман (>150 м видимости)	Режим "0"
Густой туман (<150 м видимости)	Режим "−1"
Гололед/снегопад + туман	Режим "−1" или "−2"

Критические ошибки:

• Использование режима "+1" или "+2" – усиливает блики
• Применение противотуманок без корректировки основного света
• Движение с автоматическим корректором в активном режиме (требует ручной фиксации)

После выезда из тумана немедленно верните регулятор в стандартное положение "0". Длительная эксплуатация с отрицательным углом сокращает зону освещения и повышает риск наезда на препятствие.

Регулировка для леворульных и праворульных автомобилей

Главное отличие заключается в асимметричности светового пучка: для леворульных машин (левостороннее движение) луч интенсивно освещает правую обочину, а для праворульных (правостороннее движение) – левую. Это предотвращает ослепление встречных водителей при сохранении видимости края дороги.

Неправильная настройка при эксплуатации автомобиля в "зеркальных" условиях движения создает аварийную ситуацию. Например, леворульный автомобиль с "правым" светом в стране с левосторонним движением будет слепить встречный транспорт через центр дороги. Регулировка обязательна при смене страны с другим стандартом движения.

Особенности и процедура настройки

Основная задача – перенаправить горизонтальную границу светотени:

• Леворульные авто: самая яркая точка должна находиться правее вертикальной оси фары
• Праворульные авто: точка максимальной яркости смещается левее центра фары

Пошаговая коррекция на экране или стене:

1. Установите авто перпендикулярно стене на расстоянии 5-10 метров
2. Отметьте на стене центр каждой фары и центральную ось автомобиля
3. Для праворульных: опустите горизонталь на 1%, сместите левую границу луча на 2% влево от оси
4. Для леворульных: опустите свет на 1%, сдвиньте правую границу на 2% вправо от центра

Параметр	Леворульные авто	Праворульные авто
Направление пучка	↘️ (акцент на правую сторону)	↙️ (акцент на левую сторону)
Смещение точки max. света	Правее центра фары	Левее центра фары
Риски при ошибке	Ослепление встречных в правостороннем движении	Ослепление водителей в левостороннем движении

Используйте переключатель "Tourist Mode" (если предусмотрен), временно маскируйте фары спецлентой по схеме ECE, либо выполняйте механическую регулировку винтами на корпусе фары. После пересечения границы обязательно восстановите стандартные настройки для вашего региона.

Когда необходимо посещение сервиса: пределы самостоятельной настройки

Самостоятельная регулировка возможна при наличии чёткой разметки на стене или экране, стандартных креплений фар и отсутствии серьёзных повреждений подвески или кузова. Для этого достаточно отвертки или шестигранника согласно инструкции производителя, соблюдая требования ПДД по углу наклона пучка света (обычно 1-1.5% ниже горизонтальной оси фары).

Однако ошибки в настройке приводят к ослеплению водителей или ухудшению видимости, поэтому при малейших сомнениях в точности результатов (например, если свет "бьёт" в деревья или асфальт ближе 10 метров) работу следует прекратить.

Ситуации, требующие профессиональной помощи

Обязательно обратитесь в сервис при:

• Замене оптики, ламп или отражателей – требуется калибровка на спецоборудовании.
• Наличии системы автоматической коррекции фар (особенно после ошибок ЭБУ или ДТП).
• Кузовных работах: после ремонта крыльев, замены бампера или передней панели.

Критические случаи, исключающие "гаражный" ремонт:

1. Перекос фар из-за удара, деформации креплений или аварии.
2. Запотевание или конденсат внутри блок-фары (риск короткого замыкания).
3. Несовпадение световых пучков правой и левой фары при корректной регулировке.

Техническая причина	Последствия самостоятельного ремонта
Сбитые настройки корректора после замены пружин подвески	Некорректный угол наклона при загрузке авто
Окисление контактов или перегорание моторчика корректора	Отказ системы адаптивного освещения

Для машин с ксеноном или LED-оптикой посещение сервиса обязательно даже при незначительных отклонениях – ошибка в 0.5% критична из-за высокой интенсивности света. Профессиональный стенд с оптическими датчиками обеспечит точность, недостижимую ручными методами.

Список источников

Для подготовки статьи о регулировке ближнего света фар использовались авторитетные нормативные документы, технические руководства и экспертные материалы. Основное внимание уделялось актуальным требованиям законодательства и проверенным методикам настройки.

Ниже приведены ключевые источники, содержащие регламентирующие стандарты, пошаговые инструкции для разных типов транспортных средств и практические рекомендации по обеспечению безопасности освещения. Все материалы соответствуют действующим правилам в РФ.

Нормативные документы и технические стандарты

• Технический регламент Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011) – Раздел 4 "Внешние световые приборы".
• ГОСТ Р 51709-2001 "Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки" – Пункты о проверке светотехники.
• Правила дорожного движения РФ – Статьи, регламентирующие использование световых приборов.

Производители транспортных средств и оборудования

• Официальные руководства по эксплуатации и техническому обслуживанию ведущих автопроизводителей (VAG, Volvo, Kia, УАЗ).
• Технические бюллетени и сервисные инструкции производителей фар (HELLA, Bosch, Philips).

Специализированные ресурсы

• Методические рекомендации НИЦИАМТ ФГУП "НАМИ" – Процедуры контроля светового пучка.
• Публикации отраслевых изданий ("За рулем", "Авторевю") с тестами и советами по настройке фар.
• Инструкции производителей оптического оборудования для регулировки (например, Hofmann, Launch).

Видео: КРАТКИЙ ОБЗОР РЕГУЛИРОВКИ ФАР И ГОЛОВНОГО СВЕТА


• Автомобильный аккумулятор Fireball - обзор, отзывы и сравнение моделей

• Практическое руководство по диагностике и ремонту ПГУ МАЗ

• Универсальный интеллект для дорог
