Регулировка дроссельной заслонки своими руками - полное руководство для автомобиля
Статья обновлена: 18.08.2025
Адаптация дроссельной заслонки – обязательная процедура после чистки, замены узла или сбоя в работе электронной педали газа. Без корректной калибровки двигатель будет работать с перебоями: плавать холостой ход, появляться рывки при разгоне или повышенный расход топлива.
Процедура сброса и обучения заслонки занимает 10-15 минут и выполняется без специнструментов. В статье – пошаговые методы для ручной адаптации, работы через диагностический разъём OBD-II и сброса ошибок бортового компьютера. Все способы проверены на современных автомобилях.
Обеспечение безопасности: снятие клеммы с АКБ
Перед началом любых манипуляций с дроссельным узлом отключите питание бортовой сети для предотвращения короткого замыкания и ошибок ЭБУ. Наденьте защитные очки и резиновые перчатки, чтобы исключить контакт с электролитом и искрообразование.
Убедитесь, что зажигание автомобиля полностью выключено, ключ извлечён из замка, а все энергопотребители (фары, магнитола) деактивированы. Подготовьте гаечный ключ или головку под размер крепления клемм аккумулятора (обычно 10 или 13 мм).
Порядок действий
- Определите отрицательную клемму (маркирована знаком «–» или синим/чёрным колпачком).
- Ослабьте гайку крепления отрицательной клеммы ключом против часовой стрелки.
- Аккуратно снимите клемму с токовывода АКБ, отведя провод в сторону от аккумулятора.
- Изолируйте клемму ветошью или пластиковым колпачком во избежание случайного контакта.
- Повторите действия для плюсовой клеммы (знак «+», красный колпак), если требуется полное обесточивание.
| Важно | Запрещено |
|---|---|
| Сначала снимать «минус» | Начинать с плюсовой клеммы |
| Проверять отсутствие контакта клеммы с выводом | Допускать касание металлическим инструментом кузова и клемм |
После снятия заслонки перед подключением АКБ тщательно очистите токовыводы от окислов мелкозернистой наждачной бумагой. Устанавливайте клеммы в обратном порядке: сначала плюсовую, затем отрицательную, затягивая гайки моментом 5–8 Н∙м. Запуск двигателя выполняйте через 2 минуты после подключения для стабилизации напряжения.
Локализация дроссельной заслонки в подкапотном пространстве
Дроссельная заслонка располагается во впускной системе двигателя между воздушным фильтром и впускным коллектором. Её корпус обычно изготовлен из металла (реже – из пластика) и соединён с системой подачи воздуха через резиновый или пластиковый патрубок. Ищите узел цилиндрической или овальной формы с электрическим разъёмом и тросом/рычагом привода (на старых моделях).
В переднеприводных автомобилях с поперечным расположением мотора заслонка чаще находится справа или слева от двигателя, ближе к защитному кожуху ГРМ. В заднеприводных авто с продольной компоновкой – в передней части двигательного отсека, рядом с радиатором. На дизельных двигателях узел может отсутствовать либо располагаться аналогично бензиновым, если предусмотрен системой EGR.
Типичные признаки для идентификации
- Визуальные ориентиры:
- Круглый/овальный фланец с вращающейся заслонкой внутри
- Патрубки для вентиляции картера (PCV) и адсорбера
- Регулятор холостого хода (РХХ) или датчик положения (ДПДЗ) на корпусе
- Связь с другими компонентами:
- Проследите путь воздуховода от короба воздушного фильтра
- Найдите магистрали охлаждающей жидкости (2 шланга малого диаметра)
- Проверьте наличие электроразъёма с 4–6 контактами
| Тип двигателя | Распространённое расположение | Особенности |
|---|---|---|
| Бензиновый атмосферный | Над впускным коллектором | Прямое крепление к коллектору |
| Бензиновый турбированный | Между интеркулером и впускным коллектором | Дополнительные вакуумные шланги |
| Дизель с EGR | Рядом с клапаном рециркуляции газов | Меньший диаметр, функция перекрытия воздуха |
Важно! На автомобилях с электронной педалью газа (drive-by-wire) отсутствует трос привода – управление осуществляется только через электромотор заслонки. Для точного определения сверяйтесь со схемой в технической документации конкретной модели.
Демонтаж воздушного патрубка перед заслонкой
Воздушный патрубок обеспечивает подачу воздуха к дроссельному узлу и обычно фиксируется хомутами. Его демонтаж необходим для прямого доступа к заслонке при чистке, замене или регулировке. Работа требует аккуратности, чтобы не повредить пластиковые элементы и датчики.
Перед началом отключите минусовую клемму аккумулятора для предотвращения ошибок ЭБУ. Убедитесь, что двигатель остыл. Подготовьте набор отверток, ключей и плоскогубцы для работы с хомутами. Осмотрите патрубок на предмет подсоединенных шлангов и датчиков.
Пошаговый процесс демонтажа
- Отсоедините разъем датчика массового расхода воздуха (ДМРВ), если он установлен на корпусе патрубка. Нажмите на фиксатор и аккуратно снимите коннектор.
- Ослабьте винтовые хомуты в двух зонах:
- В месте соединения с корпусом воздушного фильтра
- На стыке с дроссельным узлом
- Снимите все вспомогательные шланги:
- Трубку системы вентиляции картера (PCV)
- Шланг рециркуляции отработавших газов (EGR) при наличии
- Вакуумные магистрали
- Проверьте отсутствие скрытых креплений: пластиковых защелок или кронштейнов, фиксирующих патрубок к кузову.
- Поворачивайте патрубок вокруг оси, одновременно потягивая на себя. Не прикладывайте чрезмерное усилие – пластик может треснуть.
- После извлечения сразу закройте отверстие дроссельной заслонки чистой ветошью для защиты от пыли.
| Типовые проблемы | Решение |
|---|---|
| Прикипание резиновых уплотнений | Обработать стыки WD-40, выждать 5 минут |
| Поврежденные хомуты | Заменить новыми во время сборки |
| Трещины на патрубке | Обязательная замена детали |
Механическая очистка посадочного фланца коллектора
Остатки старой прокладки, нагар и грязь на фланце коллектора нарушают герметичность соединения с корпусом дросселя, провоцируя подсос неучтенного воздуха. Тщательная зачистка поверхности – обязательный этап перед установкой новой прокладки.
Игнорирование этого шага приведет к ошибкам по обедненной смеси, плавающим оборотам холостого хода и некорректной работе двигателя даже после чистки самой заслонки.
Процесс очистки
Выполняйте работы при снятом дроссельном узле и отсоединенном впускном коллекторе (либо с обеспечением полной защиты открытых каналов от попадания абразива):
- Предварительная обработка: Обильно нанесите на фланец очиститель карбюратора или WD-40. Дайте раствору подействовать 5-10 минут для размягчения отложений.
- Удаление крупных частиц: Аккуратно соскребите остатки прокладки и крупные наросты пластиковым или деревянным скребком. Использование металлических инструментов крайне нежелательно – высок риск появления царапин.
- Зачистка абразивом:
- Используйте только мелкозернистую наждачную бумагу (P600-P800) или абразивную губку "нулевку".
- Работайте аккуратными круговыми движениями с легким нажимом.
- Постоянно контролируйте плоскость – нельзя допускать локального "стачивания" металла.
- Финишная очистка:
- Удалите всю образовавшуюся пыль и остатки абразива сухой чистой ветошью.
- Протрите фланец ветошью, обильно смоченной очистителем карбюратора.
- Повторяйте пункт 4.2 до тех пор, пока салфетка после протирки не останется абсолютно чистой.
- Контроль поверхности: Визуально убедитесь в отсутствии глубоких рисок, задиров, вмятин и остатков загрязнений. Пальцем проверьте гладкость – поверхность должна быть однородной.
Важные предупреждения:
- Запрещено использовать грубые металлические щетки, крупную наждачку или абразивные пасты.
- Запрещено допускать попадание абразивной пыли или крупных частиц грязи во впускные каналы двигателя.
- Малейшая царапина или неровность фланца – потенциальная точка разгерметизации.
Отключение электроразъема датчика положения заслонки
Перед манипуляциями с разъемом полностью заглушите двигатель, выключите зажигание и отсоедините клемму «минус» аккумуляторной батареи. Это исключит риск короткого замыкания и сбросит ошибки ЭБУ. Убедитесь, что рабочая зона хорошо освещена, а сам разъем свободно доступен – при необходимости демонтируйте воздушный патрубок.
Найдите пластиковый корпус разъема на корпусе дроссельного узла. Осмотрите фиксатор: большинство моделей используют либо боковой язычок, либо верхний замок типа «lever». Не прикладывайте чрезмерное усилие – хрупкие защелки легко сломать.
Процедура отсоединения
- Зафиксируйте корпус датчика пальцем для исключения нагрузки на крепеж
- Большим пальцем нажмите на центральную часть фиксатора до характерного щелчка
- Потяните корпус разъема вдоль оси штекеров (не за провода!)
- При затруднениях используйте плоскую отвертку для аккуратного поддевания замка
Критические ошибки: выдергивание за кабельную косу приведет к обрыву контактов. Попытка демонтажа без разблокировки фиксатора вызывает разрушение корпуса. Контактные штырьки запрещено очищать металлическими щетками – только спецраствором и ватной палочкой.
| Тип фиксатора | Способ отключения | Визуальный признак |
| Боковой язычок | Сдвиг в сторону красной метки | Выступ с треугольным маркером |
| Верхний рычаг | Подъем серого рычажка на 90° | П-образная пластина над разъемом |
| Кнопочный | Вдавливание центральной клавиши | Круглое углубление |
После отключения немедленно закройте контакты разъема чистой салфеткой для защиты от пыли и влаги. Проверьте состояние уплотнительной резинки на колодке – при наличии трещин замените во избежание окисления. Повторное подключение выполняйте только после полной адаптации дросселя.
Отсоединение колодки регулятора холостого хода
Перед началом работ убедитесь в отсутствии напряжения на клеммах аккумулятора, отсоединив отрицательную клемму. Подготовьте чистую ветошь и пластиковую ёмкость для мелких деталей во избежание потерь крепежа.
Регулятор холостого хода (РХХ) обычно расположен на корпусе дроссельного узла рядом с заслонкой. Идентифицируйте прямоугольную пластиковую колодку с проводами, подключённую к устройству – её необходимо аккуратно демонтировать для последующего снятия РХХ.
Порядок действий
Выполните следующие шаги для безопасного отсоединения:
- Осмотрите фиксатор – на большинстве моделей используется пластиковый язычок-защёлка сверху колодки.
- Прижмите фиксатор пальцем в направлении, указанном стрелкой на корпусе (обычно вниз или вбок).
- Потяните колодку вдоль оси штекера плавным движением, избегая перекоса и рывков.
| Тип крепления | Действие | Важно! |
|---|---|---|
| Стандартная защёлка | Надавить на язычок → вытянуть колодку | Не дёргать провода |
| Винтовой хомут | Ослабить винт отвёрткой → снять колодку | Зафиксировать винт |
При затруднениях используйте плоскую отвёртку с тонким жалом для аккуратного поддевания фиксатора, избегая чрезмерных усилий. Если колодка «прикипела», обработайте соединение очистителем контактов и повторите попытку через 2-3 минуты.
После отсоединения защитите разъём от загрязнения, закрыв его пластиковой заглушкой или обернув чистой ветошью. Проверьте состояние контактов на отсутствие окислов и механических повреждений.
Ослабление крепления троса акселератора (механический привод)
Ослабление регулировки необходимо при избыточном натяжении троса, вызывающем подклинивание дросселя или повышенные обороты холостого хода. Процедура выполняется через регулировочный механизм у корпуса дроссельной заслонки или на кронштейне в моторном отсеке.
Перед началом работ заглушите двигатель, поставьте автомобиль на стояночный тормоз и отсоедините клемму "минус" с аккумулятора. Подготовьте рожковые ключи (обычно 10-13 мм) и плоскогубцы. Убедитесь в отсутствии механических повреждений троса и оболочки.
Пошаговый процесс ослабления
- Найдите регулировочный узел: две гайки на резьбовой части оболочки троса – контргайку (ближе к корпусу) и регулировочную
- Ослабьте контргайку рожковым ключом на 1-2 оборота против часовой стрелки
- Поверните регулировочную гайку по часовой стрелке (в сторону корпуса дросселя) для увеличения свободного хода троса
- Проверьте зазор: при закрытой заслонке люфт троса должен составлять 1-3 мм (уточнить в мануале авто)
- Зафиксируйте регулировочную гайку, плотно затянув контргайку ключом
Контрольные действия после регулировки: Вручную проверьте плавность хода педали газа и полное закрытие заслонки. Запустите двигатель – обороты холостого хода должны соответствовать норме (обычно 750-850 об/мин) без плавания. При движении убедитесь в отсутствии провалов или задержек отклика дросселя.
| Проблема | Признак неправильной регулировки |
|---|---|
| Слишком слабое натяжение | Прогретые обороты выше нормы, заслонка не закрывается полностью |
| Чрезмерное натяжение | Подвисание оборотов, рывки при сбросе газа, тугой ход педали |
Важно: На автомобилях с электронной системой управления (ETC) механическая регулировка троса отсутствует – корректировка выполняется через диагностический сканер. При замене троса обязательна последующая калибровка положения дроссельной заслонки.
Выкручивание крепежных болтов дроссельного узла
Расположите подходящий торцевой ключ (обычно на 10-13 мм в зависимости от модели) или головку с трещоткой на шляпках крепежных болтов. Убедитесь в точном совпадении размера инструмента и граней болтов во избежание срыва резьбы или повреждения метизов. Проверьте отсутствие препятствий для свободного хода ключа – при необходимости снимите мешающие патрубки или кронштейны.
Начинайте последовательное ослабление болтов крест-накрест (по диагонали), чтобы предотвратить перекос корпуса заслонки. Сначала сделайте по одному неполному обороту на каждом болте, затем повторите цикл до полного выкручивания. При обнаружении прикипевших болтов обработайте резьбу проникающей смазкой WD-40 и выждите 5-7 минут перед повторной попыткой.
Ключевые этапы и параметры
- Идентифицируйте количество болтов (обычно 4 для легковых авто):
- Верхняя пара – часто скрыта под патрубком вентиляции картера
- Нижняя пара – требует доступа снизу или через колесную арку
- Используйте магнитный держатель или пинцет для извлечения болтов из глухих отверстий
- Сразу складывайте метизы в отдельную ёмкость во избежание потерь
| Тип соединения | Рекомендуемый инструмент | Момент затяжки (ориентир) |
|---|---|---|
| Сталь-алюминий | Динамический ключ с ограничителем | 12-15 Н·м |
| Сталь-пластик | Трещотка с коротким рычагом | 8-10 Н·м |
Важно: Не допускайте падения болтов во впускной коллектор – при необходимости закройте отверстия чистой ветошью. Проверьте состояние уплотнительного кольца на посадочной поверхности перед демонтажем узла.
Аккуратное извлечение заслонки из впускного коллектора
После отсоединения электрических разъемов и патрубков ослабьте крепежные болты или гайки дроссельного узла крестовой или торцевой головкой подходящего размера. Соблюдайте последовательность откручивания (диагональную или по схеме производителя), чтобы избежать деформации корпуса. Полностью снимите крепеж, включая возможные скрытые элементы.
Проверьте отсутствие дополнительных фиксаторов или уплотнителей. Аккуратно подцепите корпус заслонки монтажной лопаткой или пальцами, избегая рывков. Прилипание прокладки может потребовать легкого раскачивания из стороны в сторону без перекоса. Держите узел строго параллельно плоскости коллектора.
Ключевые этапы демонтажа
- Очистка периметра - удалите грязь с посадочного места щеткой перед извлечением
- Контроль прокладки - если она приклеилась к коллектору, аккуратно подденьте пластиковым скребком
- Защита датчиков - не допускайте ударов регулятора холостого хода или позиционера
| Ошибка | Последствие |
| Перекос при снятии | Деформация фланца коллектора |
| Применение ударных инструментов | Трещины в корпусе заслонки |
| Повреждение прокладки | Подсос воздуха после установки |
Сразу после извлечения закройте коллектор чистой ветошью для предотвращения попадания пыли. Осмотрите посадочную поверхность на предмет царапин и забоин. Уложите снятый узел на чистую поверхность штоком заслонки вверх.

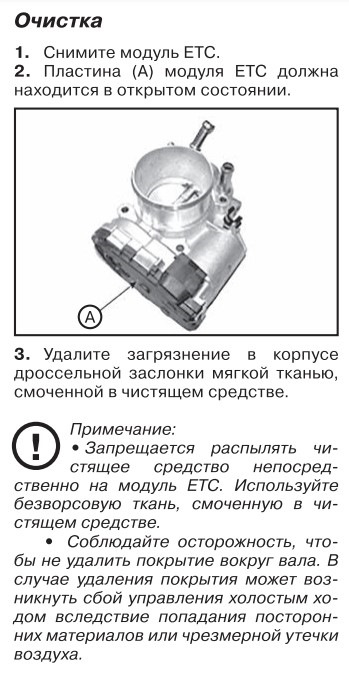

Нанесение очистителя карбюратора на внутренние поверхности
Снимите корпус дроссельной заслонки с автомобиля для полного доступа ко всем каналам и скрытым полостям. Зафиксируйте заслонку в полуоткрытом положении с помощью клина или подручного предмета, обеспечив доступ к пристеночным зонам и оси вращения.
Тщательно встряхните баллон с очистителем карбюратора в течение 10-15 секунд. Расположите распылительную трубку под углом 45-60° к обрабатываемой поверхности на расстоянии 10-15 см. Избегайте прямого контакта струи с датчиками положения дроссельной заслонки (ДПДЗ) и регулятором холостого хода (РХХ).
Техника обработки критических зон
Наносите очиститель короткими импульсами по 2-3 секунды на следующие участки:
- Кольцевая посадочная зона – место соприкосновения заслонки с корпусом
- Каналы системы холостого хода – особенно входные и выходные отверстия
- Ось вращения заслонки – с двух сторон корпуса
- Продувочные каналы системы вентиляции картера
После нанесения выждите 5-7 минут для растворения отложений. Удалите размягченный нагар безворсовой ветошью или мягкой кистью. При сильном загрязнении повторите цикл обработки 2-3 раза. Контролируйте чистоту каналов с помощью фонарика.
| Зона обработки | Время распыления | Особые указания |
|---|---|---|
| Уплотнительный поясок | 4-5 сек | Не допускать подтеков на датчики |
| Канал ХХ | 3-4 сек | Проверить проходимость иглой |
| Ось заслонки | 2×2 сек с каждой стороны | Прокрутить заслонку после нанесения |
Перед установкой убедитесь в полном испарении очистителя – корпус должен быть сухим на ощупь. Проверьте плавность хода заслонки: она должна свободно возвращаться в исходное положение без заеданий под действием возвратной пружины.
Удаление масляного налета ветошью без ворса
После демонтажа дроссельного узла тщательно осмотрите заслонку и воздушные каналы на наличие масляных отложений. Используйте для очистки исключительно безворсовую ветошь (микрофибру или хлопчатобумажную ткань), чтобы избежать попадания волокон в механизм. Предварительно смочите материал в очистителе карбюратора или специализированном средстве для дроссельных заслонок.
Аккуратными круговыми движениями обработайте внутренние стенки корпуса, уделяя особое внимание зоне вокруг заслонки и регулятора холостого хода. Не прилагайте чрезмерных усилий при работе с датчиком положения дроссельной заслонки (ДПДЗ). Для труднодоступных участков оберните ветошь вокруг плоской отвертки, но избегайте контакта металла с чувствительными элементами.
Ключевые этапы обработки
- Промокните размягченные отложения – не стирайте агрессивно во избежание царапин
- Меняйте участки ткани по мере загрязнения
- Повторяйте процедуру до полного устранения масляной пленки
| Контрольные зоны | Ошибки |
| Кромка заслонки | Использование абразивных материалов |
| Шток привода | Пропуск труднодоступных каналов |
| Посадочное место РХХ | Оставление ворсинок на поверхностях |
После обработки просушите деталь сжатым воздухом. Убедитесь в отсутствии остатков масла и ворсинок в каналах системы вентиляции картерных газов. Проверьте плавность хода заслонки – она должна свободно возвращаться в исходное положение без заеданий.
Прочистка канала вентиляции картерных газов ватной палочкой
Канал вентиляции картерных газов (ВКГ) соединяет корпус дроссельной заслонки с системой вентиляции картера двигателя. Его задача – отводить газы, прорвавшиеся мимо поршневых колец, обратно во впускной тракт для дожигания. Со временем этот узкий канал забивается маслянистым нагаром и грязью.
Сильное загрязнение канала ВКГ нарушает расчетный поток картерных газов, что негативно сказывается на стабильности оборотов холостого хода и точности регулирования воздуха дроссельной заслонкой. Это одна из причин, почему после механической чистки самой заслонки требуется адаптация – ЭБУ двигателя "учится" работать с восстановленным, но измененным воздушным потоком.
Пошаговая процедура очистки канала ВКГ
Очистка проводится после снятия дроссельного узла для его общей чистки. Канал ВКГ обычно расположен на корпусе заслонки, со стороны подключения шланга от клапанной крышки или маслоотделителя.
- Подготовьте материалы: ватные палочки, очиститель для карбюратора или дроссельной заслонки, чистую ветошь.
- Определите входное отверстие канала: Найдите на корпусе заслонки патрубок или отверстие, куда вставляется шланг вентиляции картера.
- Обработайте канал очистителем: Обильно распылите очиститель внутрь канала через входное отверстие. Дайте ему несколько минут (1-2 мин) для растворения нагара.
- Очистите канал палочкой:
- Возьмите новую ватную палочку.
- Аккуратно введите ее в канал насколько возможно глубоко.
- Проворачивайте палочку и двигайте ее вперед-назад, снимая размягченный нагар со стенок канала.
- Меняйте палочки по мере их загрязнения.
- Повторите обработку: Снова распылите очиститель в канал и прочистите его новой чистой ватной палочкой. Повторяйте шаги 3 и 4 до тех пор, пока выходящая палочка не будет оставаться чистой.
- Проверьте проходимость: Убедитесь, что канал полностью чист и свободно продувается (можно попробовать продуть его ртом или сжатым воздухом).
- Протрите насухо: Удалите остатки очистителя и грязи с посадочной поверхности канала и вокруг него чистой ветошью.
Важно: Действуйте аккуратно, чтобы не повредить стенки канала и не оставить внутри волокон ваты. Тщательная очистка канала ВКГ является важным подготовительным этапом перед последующей установкой узла и проведением процедуры адаптации дроссельной заслонки.
Обработка канала регулятора холостого хода распылителем
Отсоедините воздушный патрубок от корпуса дроссельной заслонки, обеспечив доступ к каналу регулятора холостого хода (РХХ). Проверьте визуально состояние канала: наличие масляных отложений, нагара или грязи критично для корректной работы системы. При выявлении загрязнений переходите к механической очистке.
Возьмите баллон со специальным аэрозольным очистителем для карбюраторов или дроссельных узлов. Вставьте тонкую пластиковую трубку-удлинитель (обычно входит в комплект) в распылитель. Направьте трубку непосредственно в канал РХХ, избегая попадания средства на пластиковые или резиновые элементы вокруг отверстия.
Порядок очистки
- Распылите очиститель короткими импульсами (2-3 секунды) внутрь канала. Дайте составу растворить отложения 30-40 секунд.
- Используйте ватную палочку или мягкий ершик для аккуратного удаления размягченного нагара со стенок канала. Не применяйте металлические предметы!
- Повторите распыление 2-3 раза, чередуя с механической очисткой, пока выходящая грязь не перестанет быть заметной.
- Продуйте канал сжатым воздухом (при наличии компрессора) или оставьте узел на 10 минут для полного испарения остатков очистителя.
После обработки визуально убедитесь в отсутствии посторонних частиц внутри канала и на посадочном месте регулятора. Проверьте свободное перемещение штока РХХ при подключении к нему питания (на снятом регуляторе).
Диагностика состояния резинового уплотнителя корпуса
Резиновый уплотнитель расположен между корпусом дроссельной заслонки и впускным коллектором, обеспечивая герметичность соединения и предотвращая подсос неучтённого воздуха. Его повреждение или деформация приводят к обеднению топливной смеси, нестабильным оборотам холостого хода и ошибкам двигателя (например, P0171).
Тщательный визуальный и тактильный осмотр уплотнителя обязателен при любых работах с дроссельным узлом. Демонтируйте корпус заслонки для полноценного доступа к кольцу.
Процедура диагностики
Ключевые этапы проверки:
- Визуальный осмотр:
- Трещины и разрывы: Ищите даже микротрещины, особенно в местах изгибов и на внутренней кромке.
- Затвердение или потеря эластичности: Старая резина становится жёсткой и ломкой.
- Масляные подтёки или сильные загрязнения: Указывают на возможное разрушение материала.
- Деформация контура: Уплотнитель должен сохранять чёткую круглую или овальную форму (в зависимости от конструкции).
- Тактильная проверка:
- Аккуратно сожмите уплотнитель пальцами по всей окружности. Он должен быть упругим, легко возвращать исходную форму без остаточной деформации.
- Проверьте равномерность толщины кольца, отсутствие вмятин или сплющенных участков.
- Проверка посадочной поверхности:
- Осмотрите канавку в корпусе заслонки и поверхность коллектора. Убедитесь в отсутствии:
- Задиров, царапин или коррозии, препятствующих плотному прилеганию.
- Остатков старого уплотнителя или герметика.
- Перекосов или механических повреждений фланца.
- Осмотрите канавку в корпусе заслонки и поверхность коллектора. Убедитесь в отсутствии:
| Признак неисправности | Последствия для двигателя |
|---|---|
| Трещины / разрывы | Подсос воздуха, обеднение смеси, плавающие обороты ХХ |
| Затвердение / усадка | Недостаточное прилегание, утечки воздуха |
| Деформация | Нарушение геометрии уплотнения, локальные подсосы |
| Масляное разбухание | Потеря упругости, размягчение, выдавливание из посадочного места |
Важно: При обнаружении любого из перечисленных дефектов уплотнитель подлежит обязательной замене на новый. Установка повреждённого или деформированного кольца недопустима. Очистите посадочные поверхности от грязи и остатков старой резины перед монтажом нового уплотнителя.
Убедитесь, что очиститель полностью испарился с поверхности дроссельного узла и внутренних каналов. Проверьте отсутствие влаги в зоне оси заслонки и на контактах электронных компонентов – остатки жидкости вызовут некорректную работу.
Подготовьте новые уплотнительные прокладки, рекомендованные производителем. Тщательно осмотрите посадочные места на коллекторе и корпусе заслонки, удалите остатки старой прокладки мягким скребком без царапин.
Сборка узла дроссельной заслонки
Последовательность монтажа
- Установка прокладки: Совместите новую прокладку с крепежными отверстиями на впускном коллекторе. Убедитесь в отсутствии перекосов.
- Позиционирование заслонки: Осторожно установите дроссельный узел, совмещая крепежные шпильки с отверстиями. Не допускайте смещения прокладки.
- Затяжка крепежа: Равномерно закрутите болты/гайки крестообразной схемой в несколько этапов. Момент затяжки:
- Алюминиевый коллектор: 10-12 Н·м
- Пластиковый коллектор: 8-10 Н·м
- Подключение коммуникаций:
- Наденьте патрубки системы вентиляции картера и адсорбера на штуцеры до упора
- Закрепите хомуты в исходное положение
- Защелкните разъем датчика положения (ДПДЗ) и регулятора холостого хода (РХХ)
- Монтаж воздушного тракта: Установите гофру воздуховода, затяните хомут соединения с дросселем и корпусом воздушного фильтра.
Контроль качества сборки: Вручную проверьте свободный ход заслонки – движение должно быть плавным без заеданий. Убедитесь в отсутствии перегибов шлангов и надежной фиксации разъемов. Запустите двигатель для первичной проверки герметичности соединений.
Установка дроссельного узла на штатное место
Перед монтажом тщательно очистите посадочную поверхность впускного коллектора от остатков старой прокладки и загрязнений. Обработайте сопрягаемые плоскости ветошью с очистителем карбюратора или спиртом, добиваясь идеально гладкой поверхности без царапин.
Установите новую прокладку дроссельного узла, совместив отверстия для креплений с шпильками на коллекторе. Убедитесь, что прокладка полностью повторяет контур узла и не перекрывает каналы системы вентиляции картера или системы рециркуляции отработавших газов (EGR), если они предусмотрены конструкцией.
Ключевые этапы фиксации
- Наденьте корпус дроссельной заслонки на шпильки впускного коллектора, соблюдая ориентацию разъёма датчиков и шлангов
- Ровно затяните крепёжные гайки в диагональной последовательности в 3 этапа:
- Предварительная затяжка моментом 5-7 Н·м
- Основная затяжка с усилием 12-15 Н·м
- Контроль равномерности прилегания
- Подключите разъёмы датчиков положения дроссельной заслонки (ДПДЗ) и регулятора холостого хода (РХХ) до характерного щелчка фиксаторов
| Система | Порядок подключения |
| Охлаждающая жидкость | Патрубки подогрева (при наличии) |
| Вентиляция картера | Шланг PCV-клапана |
| Топливная рампа | Топливные трубки с быстросъёмами |
После установки визуально проверьте отсутствие перегибов шлангов и плотность их посадки на штуцеры. Особое внимание уделите вакуумным магистрам системы рециркуляции и усилителя тормозов – даже минимальная утечка воздуха вызовет нестабильную работу двигателя.
Равномерная затяжка крепежных болтов крест-накрест
Данный метод предотвращает деформацию корпуса дроссельного узла и обеспечивает герметичность соединения. Несоблюдение порядка затяжки приведет к перекосу заслонки, нарушению калибровки и подсосу неучтенного воздуха.
Используйте динамометрический ключ с моментом, указанным производителем (обычно 8-15 Н·м). Если спецификация недоступна, затягивайте болты умеренно без чрезмерных усилий.
Последовательность действий
- Наживите все болты вручную до соприкосновения шайб с корпусом.
- Затяните первый болт на 30% от конечного момента.
- Перейдите к диагонально противоположному болту, доведите его до того же момента.
- Повторите процедуру с оставшейся парой болтов на 30%.
- Повторите цикл в той же последовательности, доводя момент до 60%, затем до 100%.
| Цикл затяжки | Пример порядка (4 болта) |
|---|---|
| Первый (30%) | 1 → 3 → 2 → 4 |
| Второй (60%) | 1 → 3 → 2 → 4 |
| Финальный (100%) | 1 → 3 → 2 → 4 |
Важно: после полной затяжки проверьте плавность хода заслонки рукой – не должно быть заеданий или трения. При наличии датчика положения (ДПДЗ) выполните процедуру адаптации через диагностическое оборудование.
Регулировка натяжения троса привода заслонки
Правильное натяжение троса критично для точного управления дроссельной заслонкой и предотвращения преждевременного износа. Слишком слабое натяжение вызывает запаздывание реакции на педаль газа и неполное открытие заслонки, а чрезмерное натяжение приводит к подклиниванию механизма и ускоренному износу троса.
Регулировка выполняется при выключенном двигателе и снятом воздушном фильтре для доступа к узлу привода. Убедитесь, что трос не имеет механических повреждений, перегибов или следов коррозии, а сама заслонка перемещается свободно без заеданий.
Пошаговая процедура регулировки
- Найдите регулировочный узел: две гайки (контргайка и регулировочная) на защитной оболочке троса возле кронштейна дроссельного узла.
- Ослабьте контргайку рожковым ключом соответствующего размера (обычно 10-13 мм).
- Поворачивайте регулировочную гайку для изменения натяжения:
- Для ослабления: вращайте против часовой стрелки
- Для усиления: вращайте по часовой стрелке
- Проверьте свободный ход троса рукой у места крепления к рычагу заслонки – оптимальный зазор 1-3 мм.
- Зафиксируйте положение: удерживая регулировочную гайку, затяните контргайку с усилием 10-15 Н·м.
| Параметр | Нормальное значение | Признаки нарушения |
|---|---|---|
| Свободный ход троса | 1-3 мм | Затрудненный ход педали / плавающие обороты |
| Усилие перемещения | Плавное без рывков | Заедание или ощутимое сопротивление |
После регулировки проверьте реакцию заслонки: при резком нажатии и отпускании педали газа рычаг должен мгновенно реагировать без задержек. Запустите двигатель и убедитесь в стабильности холостого хода и плавном наборе оборотов без провалов.
Помните: на автомобилях с электронной педалью газа механическая регулировка не требуется – коррекция выполняется через диагностический сканер путем адаптации электронных компонентов.
Повторное подключение разъема датчика положения
Перед подключением визуально проверьте состояние контактов разъема и гнезда датчика. Убедитесь в отсутствии загрязнений, окисления или механических повреждений. При необходимости аккуратно очистите контакты сжатым воздухом или мягкой щеткой.
Обратите внимание на конструкцию разъема: большинство моделей имеют направляющие пазы и фиксирующую защелку. Совмещайте элементы строго параллельно, избегая перекосов. Не прилагайте избыточных усилий при соединении.
Последовательность подключения
- Совместите разъем с гнездом датчика согласно ключу ориентации (обычно помечен треугольником или цветовой меткой)
- Плавно вдавите корпус разъема до характерного щелчка фиксатора
- Проверьте надежность крепления: легким потягиванием убедитесь в отсутствии люфта
- Проложите жгут проводов вдоль штатного кабель-канала, исключая натяжение или контакт с подвижными элементами
Контрольные действия после установки:
- Запустите двигатель для проверки стабильности холостого хода
- Протестируйте реакцию на педаль акселератора в диапазоне 900-3000 об/мин
- Считайте ошибки через диагностический разъем OBD-II (при наличии сканера)
Критические ошибки монтажа:
| Неполная фиксация | Прерывистый сигнал, плавающие обороты |
| Перепутана полярность | Нулевые показания датчика, аварийный режим двигателя |
| Пережатие проводов | Короткое замыкание, повреждение ЭБУ |
Соединение колодки проводов регулятора холостого хода
Перед подключением колодки проводов к регулятору холостого хода (РХХ) убедитесь, что зажигание выключено, а клемма аккумулятора отсоединена. Очистите посадочное место регулятора и контакты разъема от грязи, масляных следов или окисления с помощью очистителя контактов. Проверьте целостность проводов в колодке и отсутствие механических повреждений на корпусе РХХ.
Найдите фиксатор-защелку на пластиковом разъеме колодки. Аккуратно подденьте его тонкой отверткой или пальцем, чтобы разблокировать соединение перед отсоединением (если колодка уже подключена). Совместите штекер колодки с ответной частью на корпусе регулятора, соблюдая правильную ориентацию – пазы и направляющие выступы должны совпадать.
Порядок подключения
- Плавно надавите на корпус колодки до характерного щелчка защелки
- Визуально убедитесь, что фиксатор полностью защелкнулся по периметру
- Легко потяните колодку на себя – соединение не должно размыкаться
После подключения обязательно закрепите жгут проводов штатными фиксаторами во избежание провисания или контакта с подвижными элементами двигателя. Подсоедините клемму аккумулятора и выполните процедуру калибровки РХХ согласно инструкции к вашему автомобилю (обычно включает несколько циклов включения/выключения зажигания).
Важно: Не применяйте силу при соединении – перекос или чрезмерное давление могут сломать пластиковые крепления. При отсутствии щелчка фиксатора проверьте целостность защелки и отсутствие посторонних предметов в разъеме.
Монтаж воздуховода с проверкой уплотнителей
Плотно наденьте воздуховод на фланцы дроссельного узла и впускного коллектора, соблюдая исходную конфигурацию патрубка. Убедитесь в отсутствии перегибов и деформаций гофры, которые могут нарушить воздушный поток. Фиксируйте хомуты в местах штатного крепления, обозначенных производителем.
Затяните хомутные соединения крестовой отвёрткой или торцевым ключом с умеренным усилием (3-5 Н·м). Перетяжка приведёт к продавливанию уплотнителей, а слабая затяжка вызовет подсос нефильтрованного воздуха. Проверьте соосность всех элементов перед окончательной фиксацией.
Контроль герметичности соединений
- Визуальный осмотр: Убедитесь в отсутствии трещин, задиров и масляных потёков на поверхности уплотнительных колец.
- Тест на продувку: Запустите двигатель и распылите баллон с очистителем карбюратора на стыки воздуховода. Повышение оборотов мотора укажет на разгерметизацию.
- Проверка колец: Сожмите уплотнители пальцами – упругая деформация без остаточной кривизны подтверждает исправность.
| Проблема | Решение |
|---|---|
| Посторонний свист при разгоне | Дозатяжка хомутов с контролем равномерности прилегания |
| Масляные следы на стыках | Замена уплотнителей и диагностика системы вентиляции картера |
| Жёсткость патрубка | Прогревание воздуховода строительным феном для восстановления эластичности |
При замене уплотнителей используйте оригинальные резинотехнические изделия – их термостойкость и диаметр соответствуют рабочим параметрам системы. Нанесите тонкий слой силиконовой смазки на посадочные места перед установкой для предотвращения перекоса.
Подсоединение минусовой клеммы аккумулятора
После завершения всех манипуляций с дроссельным узлом и электронным блоком управления, восстановите соединение с аккумулятором. Убедитесь, что зажигание полностью выключено, а ключ извлечен из замка. Проверьте чистоту контактной площадки на клемме и выводе аккумулятора – остатки окислов или грязи нарушат электрический контакт.
Аккуратно наденьте клемму на отрицательный вывод батареи, совместив крепежные элементы. Затяните крепежный болт (или гайку) с умеренным усилием – чрезмерное давление может повредить свинцовый вывод. Убедитесь в отсутствии люфта и надежной фиксации соединения.
Критические моменты при подключении
Порядок восстановления питания: всегда подсоединяйте минусовую клемму в последнюю очередь. Обратная последовательность (сначала плюс) может вызвать короткое замыкание при случайном касании инструментом кузова.
Контроль параметров: после подключения выполните базовые проверки:
- Отсутствие искрения в точке контакта
- Корректная работа центрального замка и сигнализации
- Отсутствие ошибок на приборной панели при включении зажигания
| Тип крепежа | Рекомендуемое усилие затяжки | Инструмент |
|---|---|---|
| Болт M8 | 8-10 Н·м | Динамический ключ |
| Гайка M6 | 5-7 Н·м | Гаечный ключ на 10 |
При первом запуске двигателя после сброса адаптации возможны кратковременные колебания холостого хода – это нормальный процесс самообучения системы. Избегайте резких нажатий на педаль газа первые 3-5 минут работы мотора.
Включение зажигания без запуска двигателя на 10 секунд
Поверните ключ в положение "ON" (II) или нажмите кнопку "START" без выжима педали тормоза/сцепления. На приборной панели активируются индикаторы, но стартер не должен запускать мотор. Засеките строго 10 секунд – используйте таймер или секундомер для точности.
В течение этого времени электронный блок управления (ЭБУ) запишет начальные параметры положения заслонки (например, напряжение холостого хода). Не прикасайтесь к педали акселератора и убедитесь, что климат-контроль, фары и мощная аудиосистема выключены для исключения помех.
Критические моменты процедуры
- Контроль времени: Превышение интервала сбросит ошибки ЭБУ, но недостаток времени не запишет калибровку
- Температурные условия: Двигатель должен быть холодным (менее 50°C)
- Электроника: Напряжение АКБ – минимум 12.4В, иначе процесс прервется
| Этап | Действие ЭБУ |
| 0-3 сек | Анализ сигнала датчика положения (ДПДЗ) |
| 4-7 сек | Калибровка минимального угла открытия |
| 8-10 сек | Сохранение значений в энергонезависимую память |
После 10 секунд обязательно переведите ключ в положение "LOCK" (0) и выждите паузу 20-30 секунд для сохранения данных. Только затем запускайте двигатель для проверки холостых оборотов. Если адаптация прошла неудачно – повторите цикл 3 раза с полным обесточиванием между попытками (отсоединение клеммы АКБ на 10 минут).
Полное выключение зажигания на 30 секунд
После завершения всех манипуляций с педалью газа и ключом зажигания, поверните ключ в положение "OFF" (или нажмите кнопку старт/стоп для полного отключения). Убедитесь, что все электронные системы автомобиля деактивированы – погасла подсветка приборной панели, отключились бортовые компьютеры и мультимедиа.
Строго выдержите паузу в 30 секунд без каких-либо действий. В этот период происходит критически важный процесс: электронный блок управления (ЭБУ) стирает старые адаптационные значения дроссельной заслонки и сохраняет в память новые калибровочные параметры, полученные в ходе процедуры.
Ключевые требования при выполнении
- Точное время: Используйте таймер – недостаточная выдержка приведёт к сбою адаптации
- Запрещено:
- Прикасаться к педали тормоза/газа
- Открывать двери/багажник (триггеры подсветки)
- Подключать диагностическое оборудование
- Контроль энергопотребления: Отключите внешние потребители (зарядные устройства, DVR)
| Ошибка | Последствие |
|---|---|
| Прерванное время ожидания | Сброс процедуры, необходимость повторения цикла |
| Активация электроприборов | Искажение данных ЭБУ из-за скачка напряжения |
Запуск двигателя и прогрев до 80-90°С
Запустите двигатель без нажатия педали акселератора и дайте ему работать на холостом ходу. Контролируйте температуру охлаждающей жидкости через диагностический сканер или штатный бортовой компьютер.
Дождитесь стабильного прогрева до 80-90°С – критически важно достичь рабочего диапазона, при котором электронный блок управления (ЭБУ) переходит в режим коррекции параметров. Избегайте дополнительной нагрузки (фары, кондиционер, печка).
Типичные ошибки при прогреве
Преждевременное прекращение процедуры: адаптация сбрасывается при температуре ниже 80°С.
Важно: если стрелка температуры на панели не соответствует реальным значениям (например, из-за неисправного датчика), используйте точные данные сканера.
| Параметр | Нормальное значение | Признак проблемы |
|---|---|---|
| Обороты холостого хода | 650-850 об/мин | Плавание оборотов ±100 об/мин |
| Прогрев до 90°С | 8-15 минут | Более 20 минут |
- Убедитесь в отсутствии ошибок ЭБУ перед запуском
- Не трогайте педаль газа до завершения прогрева
- Контролируйте температуру каждые 2-3 минуты
- При скачках температуры проверьте уровень антифриза и работу термостата
- Отключите вентилятор радиатора принудительно, если он запускается до 90°С
Наблюдение за оборотами холостого хода на прогретом моторе
Контроль оборотов холостого хода после адаптации дроссельной заслонки подтверждает корректность выполнения процедуры. Стабильная работа в заданном диапазоне свидетельствует о правильной калибровке ЭБУ и отсутствии подсоса воздуха.
Двигатель должен быть прогрет до рабочей температуры (80-95°C). Убедитесь, что все потребители энергии (кондиционер, фары, печка) выключены, коробка передач в нейтрали (или режиме "P" для АКПП), а ручной тормоз активирован.
Порядок диагностики
- Дайте двигателю поработать 2-3 минуты после прогрева
- Считайте показания тахометра или диагностического сканера
- Зафиксируйте среднее значение за 30 секунд
- Сравните результат с нормативом для вашей модели
Эталонные параметры:
| Тип двигателя | Диапазон оборотов (об/мин) | Допустимое отклонение |
|---|---|---|
| Бензиновый | 650-850 | ±30 |
| Дизельный | 700-900 | ±40 |
Критические признаки неисправности:
- Плавающие обороты (±100 об/мин и более)
- Самопроизвольное повышение/снижение более чем на 10% от нормы
- Вибрация или тряска двигателя
При отклонениях проверьте герметичность впускного тракта, состояние воздушного фильтра и датчиков ДМРВ/ДПДЗ. Повторная адаптация требуется при изменении оборотов более чем на 7% от спецификации производителя.
Как адаптировать дроссельную заслонку? Полная инструкция
Адаптация дроссельной заслонки – процедура обучения электронного блока управления (ЭБУ) крайним положениям и скорости реакции механизма. Требуется после замены компонента, сброса ошибок или при нестабильных оборотах двигателя.
Процесс выполняется на прогретом до рабочей температуры двигателе (80-95°C) с выключенными потребителями энергии (кондиционер, фары). Автомобиль должен стоять на нейтральной передаче или в положении "P".
Резкое нажатие педали газа до упора и полное отпускание
Данный этап калибрует крайние положения заслонки и фиксирует скорость ее реакции. Последовательность действий:
- Запустите двигатель и дайте ему поработать на холостом ходу 30 секунд
- Резко, но плавно, выжмите педаль газа до упора за 0.8-1.2 секунды
- Мгновенно полностью отпустите педаль без промежуточных пауз
- Повторите цикл 3-5 раз с интервалом 2 секунды между подходами
ЭБУ анализирует:
- Максимальный угол открытия заслонки при упоре
- Скорость возврата в нулевое положение
- Соответствие показаний датчика положения реальному механическому ходу
Критические ошибки: удержание педали в крайнем положении более 1 секунды, ступенчатое нажатие/отпускание, выполнение на холодном двигателе. Это приведет к сбросу калибровки или записи неверных параметров.
После завершения цикла дайте двигателю поработать на холостом ходу 1-2 минуты. Успешная адаптация подтверждается стабильными оборотами (650-850 об/мин) и мгновенной реакцией на плавное нажатие педали газа.
Контроль стабилизации холостых оборотов через 2 минуты
После завершения процедуры адаптации дроссельной заслонки выполните обязательную проверку стабильности холостого хода. Данный этап критичен для подтверждения корректной работы узла и электронного управления.
Запустите двигатель и дайте ему поработать ровно 2 минуты без вмешательства (не нажимайте педаль акселератора, не включайте нагрузки типа фар или кондиционера). В этот период ЭБУ анализирует параметры и фиксирует возможные отклонения.
Порядок контроля и диагностики
В течение теста отслеживайте следующие параметры через диагностическое оборудование:
- Фактические обороты холостого хода (должны соответствовать заводским значениям, обычно 650-850 об/мин)
- Положение дроссельной заслонки (в норме 0.5-1.2% при прогретом двигателе)
- Корректировки по УОЗ (не должны превышать ±5°)
- Напряжение датчика массового расхода воздуха (стабильные показатели без резких скачков)
При наличии ошибок или нестабильности выполните:
- Проверку герметичности впускного тракта на подсос воздуха
- Очистку регулятора холостого хода и каналов
- Контроль сопротивления датчика положения дросселя (3 контакта: 1-2 ≈ 1-3 кОм, 2-3 ≈ 1.2-4.6 кОм)
- Анализ топливных коррекций (допустимый диапазон ±5%)
| Симптом неисправности | Вероятная причина |
| Плавание оборотов (±50 об/мин) | Подсос воздуха, загрязнение РХХ |
| Высокие обороты (свыше 1000 об/мин) | Неполное закрытие заслонки, заедание привода |
| Самопроизвольное заглохание | Низкое давление топлива, неисправность ДПДЗ |
Важно: При повторных сбоях выполните принудительную переадаптацию через сканер (функция "Throttle Valve Adaptation" в меню ЭБУ) с предварительным прогревом двигателя до 80-90°C.
Подключение диагностического адаптера к OBD-II разъему
Локализуйте OBD-II разъём в салоне автомобиля. Стандартное расположение – область под рулевой колонкой в пределах 20 см от центра, иногда за крышкой панели управления или под пепельницей. При отсутствии видимого доступа сверьтесь с руководством по эксплуатации.
Убедитесь в совместимости адаптера с вашей моделью авто (протоколы ELM327, ISO 15765). Проверьте физическую целостность контактов разъёма и отсутствие загрязнений в гнезде перед подключением.
Порядок подключения
- Заглушите двигатель и выньте ключ из замка зажигания
- Совместите ключ-маркер на колодке адаптера с выемкой на OBD-II разъёме
- Вставьте адаптер до характерного щелчка фиксатора
- Включите зажигание (положение ON) без запуска двигателя
- Дождитесь индикации светодиодов на адаптере:
- Зелёный – питание
- Мигающий синий – связь с ЭБУ
- Красный – ошибка соединения
| Проблема | Решение |
|---|---|
| Нет питания адаптера | Проверьте предохранитель F10 в монтажном блоке |
| Ошибка связи с ЭБУ | Переподключите разъём, обновите ПО сканера |
| Смещение контактов | Осмотрите гнездо на предмет деформации |
Важно: При работе с беспроводными адаптерами активируйте Bluetooth на устройстве диагностики после включения зажигания. Для проводных версий используйте оригинальный кабель без удлинителей.
Активация функции сброса адаптаций в ПО сканера
После подключения диагностического сканера к OBD-II разъёму автомобиля запустите специализированное программное обеспечение. Убедитесь, что установлена стабильная связь с электронным блоком управления двигателем (ЭБУ) и сканер корректно распознал модель авто.
Перейдите в раздел меню "Электронные системы управления" или "Engine Control Module". Выберите подраздел "Адаптации", "Обучение" или "Сервисные функции", где доступны процедуры калибровки дроссельного узла.
Пошаговая процедура сброса
- Найдите пункт "Сброс адаптаций дроссельной заслонки" или аналогичный по смыслу (например, "Throttle Valve Adaptation Reset", "Learn Values Reset").
- Внимательно прочитайте требования ПО перед запуском:
- Двигатель должен быть выключен (ключ зажигания в положении ON),
- Напряжение АКБ ≥ 12.5 В,
- Температура охлаждающей жидкости 15-95°C.
- Подтвердите активацию функции. Не отключайте сканер и не поворачивайте ключ зажигания во время процесса.
- Дождитесь сообщения "Адаптации успешно сброшены" или "Процедура завершена" (обычно 10-30 секунд).
Критические ошибки при выполнении:
| Проблема | Последствие |
|---|---|
| Прерывание питания | Сбой ЭБУ, необходимость повторной инициализации |
| Запуск двигателя | Неполный сброс параметров |
| Низкое напряжение АКБ | Ошибки в адаптационных картах |
После завершения процедуры выполните цикл обучения ХХ: запустите двигатель и дайте ему поработать на холостом ходу 3-5 минут без нагрузки (кондиционер, фары выключены). Проверьте отсутствие ошибок в памяти ЭБУ через сканер.
Выполнение калибровки нулевого положения заслонки
Калибровка нулевого положения необходима для точного определения ЭБУ состояния закрытой заслонки. Без корректной настройки возникают ошибки по пропускам зажигания, плавающие обороты холостого хода и повышенный расход топлива. Процедура выполняется при замене дроссельного узла или после сбоев в работе двигателя.
Перед началом убедитесь, что двигатель холодный (температура ниже 30°C), аккумулятор заряжен, а все потребители энергии (кондиционер, фары, аудиосистема) выключены. Заслонка должна быть чистой – удалите нагар специальным очистителем и дайте детали высохнуть. Не касайтесь заслонки механически после очистки.
Пошаговая процедура калибровки
1. Активация режима обучения:
- Включите зажигание на 5 секунд (без запуска двигателя)
- Нажмите педаль акселератора до упора и резко отпустите – повторите 3 раза
- Выключите зажигание на 10 секунд
2. Запись нулевой точки:
- Запустите двигатель и дайте ему поработать на холостом ходу 3 минуты
- Дождитесь снижения оборотов до стабильных 700-850 об/мин
- Выключите зажигание на 30 секунд для сохранения параметров
Контрольные признаки успешной калибровки:
| Показатель | Нормальное значение |
| Обороты ХХ | 700-850 об/мин (±20) |
| Напряжение датчика положения | 0.45-0.55В при закрытой заслонке |
| Индикатор Check Engine | Не активен после перезапуска |
Важно: При использовании диагностического оборудования (например, ELM327 с ПО) проверьте код ошибки P0121 – его отсутствие подтверждает корректность калибровки. Если процедура не удалась с первого раза, повторите все шаги через 5 минут, предварительно проверив целостность разъёма дросселя и напряжение АКБ.
Тест работы на переходных режимах (резкие газовки)
Проверка реакции двигателя на резкое открытие/закрытие дросселя выполняется на прогретом до рабочей температуры двигателе (80-90°C). Автомобиль должен стоять на нейтральной передаче (или с выжатым сцеплением для МКПП) с отпущенными дополнительными потребителями энергии (кондиционер, фары).
Резко выжмите педаль акселератора до 70-100% хода и немедленно отпустите. Повторите 5-7 раз с интервалом 2-3 секунды между действиями. Фиксируйте поведение оборотов по тахометру и звуку двигателя при каждом маневре.
Критерии корректной работы:
- Мгновенный отклик при нажатии без задержек или провалов
- Плавное повышение оборотов без рывков и детонации
- Быстрое падение оборотов при сбросе газа (не более 1-2 секунд)
- Стабильное возвращение к холостым оборотам (без плавания или остановки)
Типичные проблемы и решения:
| Симптом | Возможная причина | Действия |
|---|---|---|
| Задержка отклика | Загрязнение заслонки, неисправность ДПДЗ | Очистка дросселя, проверка датчика |
| Провал оборотов | Низкое давление топлива, утечки воздуха | Диагностика топливной системы, проверка патрубков |
| Зависание оборотов | Некорректная адаптация, заедание механизма | Повтор процедуры обучения, смазка оси |
| Рывки при сбросе газа | Ошибки ДМРВ, износ РХХ | Чистка/замена датчика воздуха, регулировка холостого хода |
Порядок действий при отклонениях:
- Проверьте наличие ошибок ЭБУ через диагностический сканер
- Осмотрите целостность воздуховодов и вакуумных шлангов
- Очистите дроссельный узел специальным средством
- Повторите базовую адаптацию заслонки
- Выполните тест повторно после калибровки
Считывание и удаление возможных кодов ошибок
Перед началом любых манипуляций с дроссельной заслонкой подключите диагностический сканер OBD-II к разъёму автомобиля (обычно расположен под рулевой колонкой). Включите зажигание в положение "ON" без запуска двигателя, выберите в меню сканера раздел "Электронная система управления двигателем" (ECU) и инициируйте процедуру считывания кодов неисправностей.
Внимательно изучите все сохранённые ошибки, особое внимание уделите кодам, связанным с системой управления двигателем (например, P0120, P0220, P2135) и положением дроссельной заслонки. Зафиксируйте коды и их расшифровки – это критично для определения корректного алгоритма дальнейших действий. Никогда не удаляйте ошибки до завершения работ!
Алгоритм действий после адаптации
- Повторно просканируйте систему через 10 минут после завершения калибровки
- Убедитесь в отсутствии новых ошибок (коды типа P0606, P2101 требуют перепроверки соединений)
- Если сохраняются старые ошибки:
- Проверьте целостность проводки к дроссельному узлу
- Протестируйте сопротивление датчика положения (ДПДЗ) согласно мануалу авто
- Только при отсутствии активных ошибок выполните очистку кодов через сканер
- Совершите тестовую поездку (15-20 мин) с резкими ускорениями и проверьте логи повторно
Важно: Некоторые автомобили (особенно BMW, VAG, Toyota) требуют выполнения дополнительных условий для удаления ошибок:
| Марка | Дополнительные действия |
|---|---|
| BMW | Адаптация педали газа через INPA/ISTA |
| Volkswagen | Калибровка "Basic Settings" в VCDS |
| Toyota | Цикл прогрева двигателя до 80°C |
Повторное появление ошибки P1121 после очистки свидетельствует о неисправности самой заслонки или контроллера – в этом случае потребуется углублённая диагностика или замена компонентов. Всегда сохраняйте отчёты сканирования до и после адаптации для анализа динамики неисправностей.
Рекомендации по проверке в пробной поездке
Перед началом движения убедитесь, что двигатель прогрет до рабочей температуры (80-90°C). Начните с проверки холостого хода на стоящем автомобиле – стрелка тахометра должна сохранять стабильные обороты (обычно 600-900 об/мин) без скачков или колебаний.
При трогании с места контролируйте реакцию педали газа: автомобиль должен плавно ускоряться без рывков, задержек или провалов. Избегайте резких манёвров первые 2-3 километра для стабилизации адаптационных параметров.
Поэтапная диагностика работы дросселя
- Плавное ускорение
- Разгоняйтесь последовательно на 1-2-3 передачах до 2500-3000 об/мин
- Отсутствие дерганий или "провалов" мощности подтверждает корректность калибровки
- Резкий разгон
- На скорости 40-50 км/ч резко выжмите педаль газа до 70-80% хода
- Двигатель должен мгновенно отреагировать повышением оборотов без задержек
- Перегазовка на нейтрали
- При остановке переключитесь в "нейтраль"
- Кратковременно нажмите педаль газа: обороты должны плавно подняться и вернуться к исходным
- Торможение двигателем
- На 4 передаче отпустите педаль газа при 2500 об/мин
- Контролируйте плавность снижения оборотов без рывков или вибраций
При появлении следующих симптомов повторите процедуру адаптации или проведите диагностику:
| Плавание оборотов | Загрязнение заслонки/датчиков | Очистка компонентов |
| Задержка отклика >0.5 сек | Ошибки электронной калибровки | Сброс ЭБУ/повторная адаптация |
| Рывки при разгоне | Воздушные подсосы | Проверка герметичности впуска |
Список источников
Информация для инструкции по адаптации дроссельной заслонки требует проверенных технических данных и практического опыта. Основой послужили материалы, гарантирующие точность и безопасность процедуры.
При подготовке руководства использовались авторитетные специализированные ресурсы и документация. Это обеспечивает корректное описание шагов для различных автомобильных систем.
- Официальные сервисные руководства производителей автомобилей
- Технические бюллетени компаний-производителей ЭБУ (Bosch, Delphi, Denso)
- Профессиональная литература по диагностике и ремонту инжекторных систем
- Инструкции к диагностическим сканерам (Autocom, Launch, VCDS)
- Методические материалы автотехнических учебных центров
- Отчеты инженеров-диагностов с профильных форумов (Drive2, Drom.ru)
- Видеоинструкции сертифицированных автомехаников
- Спецификации заводов-изготовителей компонентов ДПДЗ
