Регулировка клапанов МТЗ-80 - пошаговые советы для новичков
Статья обновлена: 18.08.2025
Точная регулировка клапанов – критически важная процедура для стабильной работы двигателя МТЗ 80. Неправильные зазоры ведут к потере мощности, перерасходу топлива и ускоренному износу деталей.
Этот материал поможет начинающим механизаторам разобраться в ключевых принципах настройки тепловых зазоров. Вы узнаете базовые этапы работы, необходимые инструменты и правила безопасности.
Следуя четким инструкциям, даже без большого опыта вы сможете самостоятельно провести регулировку клапанов и поддерживать двигатель Беларусь в оптимальном состоянии.
Необходимый инструмент для регулировки клапанов МТЗ-80
Качественная регулировка клапанов требует тщательной подготовки и наличия специализированных инструментов. Без правильного набора приспособлений невозможно точно выставить тепловые зазоры, что напрямую влияет на работу двигателя.
Все инструменты должны быть исправны, очищены от грязи и масла. Использование поврежденных ключей или изношенных щупов приведет к неточным замерам и некорректной настройке.
Основной набор инструментов
- Торцовый ключ на 10 мм – для снятия кожуха маховика
- Накидной ключ на 17 мм – проворачивание коленвала за болт шкива
- Торцовая головка на 13 мм с трещоткой – демонтаж крышки клапанного механизма
- Ключ рожковый на 14 мм – фиксация контргайки регулировочного винта
- Плоская отвертка – удержание толкателя при ослаблении контргайки
- Щупы плоские:
- 0,25 мм – для впускных клапанов
- 0,45 мм – для выпускных клапанов
| Дополнительные приспособления | Назначение |
|---|---|
| Спецключ для свечей | Облегчение проворачивания коленвала (при снятых свечах) |
| Чистая ветошь | Очистка зоны регулировки от масла и загрязнений |
| Фонарь | Подсветка рабочей зоны под клапанной крышкой |
Где найти клапанный механизм на двигателе Д-240
Клапанный механизм двигателя Д-240 расположен в верхней части силового агрегата под металлической клапанной крышкой. Доступ к нему осуществляется после снятия кожуха вентилятора и воздушного фильтра для обеспечения свободного подхода.
Ищите прямоугольный узел с болтовым креплением по периметру в зоне головки блока цилиндров. Этот блок закрывает коромысла, штанги и регулировочные винты, составляющие основу механизма газораспределения.
Точное расположение компонентов
- Клапанная крышка: Установлена на 4 болта в центре двигателя между топливным насосом высокого давления (ТНВД) и кожухом ремня вентилятора.
- Коромысла: Фиксируются на валике под крышкой, непосредственно контактируют с торцами клапанов через регулировочные винты.
- Штанги толкателей: Расположены вертикально между коромыслами и толкателями в блоке цилиндров.
- Клапаны: Установлены в головке блока цилиндров, их тарелки направлены в камеры сгорания, а стержни выходят к коромыслам.
Как обеспечить безопасность перед началом работ
Отключите аккумуляторную батарею для предотвращения случайного запуска двигателя. Снимите клемму «массы» (-) и изолируйте её от контакта с полюсом батареи. Убедитесь, что ключ зажигания извлечён из замка.
Дождитесь полного остывания двигателя. Работы на горячем моторе приводят к ожогам от деталей (головка блока, коллектор) или охлаждающей жидкости. Контролируйте температуру рукой через ветошь на удалённых от клапанов участках блока.
Подготовка рабочей зоны
- Очистите двигатель от грязи в зоне клапанной крышки щёткой/ветошью. Попадание абразива внутрь мотора вызовет износ.
- Зафиксируйте трактор:
- Поставьте на ровную поверхность.
- Включите стояночный тормоз.
- Подложите противооткатные упоры под колёса заднего моста.
- Подготовьте инструмент:
- Ключи гаечные (на 10, 13 мм).
- Щуп для зазоров 0,25 мм.
- Чистую ветошь.
- Спецстойки для фиксации клапанной крышки (не допускайте её контакта с ремнём ГРМ!).
| Риск | Мера предупреждения |
| Сдавливание пальцев крышкой | Используйте стойки/подпорки при демонтаже |
| Падение в вентилятор | Снимите ремень привода вентилятора перед работой |
| Отравление парами масла | Обеспечьте вентиляцию в помещении |
Не прокручивайте коленвал ключом при установленном инструменте в зоне клапанов – возможен срыв щупа или травма. Проворачивайте двигатель только за болт шкива коленвала, предварительно убедившись в свободном ходе.
Подготовка трактора к регулировке клапанов
Обеспечьте устойчивое положение трактора на ровной площадке. Зафиксируйте машину стояночным тормозом, подложите противооткатные упоры под задние колеса. Снимите аккумуляторные клеммы для предотвращения случайного запуска двигателя во время работ.
Дождитесь полного остывания силового агрегата до температуры окружающей среды. Работы на горячем двигателе приведут к неточным замерам тепловых зазоров и риску ожогов. Откройте капот, демонтируйте кожух вентилятора и воздушный фильтр для свободного доступа к клапанной крышке.
Ключевые этапы подготовки
- Очистка зоны работ: Жёсткой щёткой удалите грязь вокруг клапанной крышки. Исключите попадание абразивных частиц в двигатель при её снятии.
- Демонтаж крышки:
- Открутите гайки крепления ключом на 10 мм
- Аккуратно подденьте крышку отвёрткой через прокладку
- Сложите крепёжные элементы в отдельную ёмкость
- Проверка меток: Проверните коленвал за болт шкива ключом на 38 мм до совмещения:
Метка на маховике Установите против указателя в смотровом лючке Метка шестерни ТНВД Должна совпасть со стрелкой на корпусе - Подготовка инструмента: Подготовьте комплект щупов 0.25-0.35 мм, набор гаечных ключей, ветошь и тару для слива масла из корпуса толкателей.
Проверка температуры двигателя перед регулировкой
Точная регулировка клапанов на МТЗ-80 возможна только при определенной температуре двигателя. Металлические компоненты ГРМ расширяются при нагреве, что напрямую влияет на величину теплового зазора. Регулировка на непрогретом или перегретом моторе приведет к некорректным результатам и последующим проблемам: стукам, снижению мощности или прогару клапанов.
Двигатель должен быть "холодным" – это означает температуру, максимально близкую к окружающей среде (идеально 20-25°C). Никогда не начинайте регулировку сразу после остановки двигателя. Недостаточно, чтобы он просто не был горячим на ощупь – необходимо полное остывание до комнатной температуры.
Как правильно контролировать температуру
- Используйте штатный указатель: Стрелка на приборной панели должна находиться в начале шкалы (минимум). Если указатель неисправен, работайте только после длительной стоянки (не менее 4-5 часов).
- Тактильная проверка (дополнительно): Блок цилиндров и головка блока должны быть холодными. Допускается легкое остаточное тепло, но рука должна комфортно выдерживать прикосновение к металлу более 5 секунд.
- Учет внешних условий: В мороз (-10°C и ниже) двигатель считается слишком холодным. Дайте ему постоять в отапливаемом помещении, чтобы металл достиг +15°C минимум.
Важно: Открывайте пробку радиатора только на холодном двигателе! Проверка уровня ОЖ перед регулировкой обязательна.
Как установить поршень первого цилиндра в ВМТ
Установка поршня первого цилиндра в верхнюю мертвую точку (ВМТ) – обязательный этап перед регулировкой клапанов на тракторе МТЗ-80. Это положение соответствует максимальному подъему поршня в цилиндре на такте сжатия, когда оба клапана закрыты.
Точное позиционирование гарантирует правильный зазор клапанов и предотвращает повреждение двигателя. Погрешность даже в несколько градусов приведет к некорректной регулировке и нарушению работы мотора.
Последовательность действий
- Обесточьте трактор – снимите клемму «-» с аккумулятора.
- Снимите клапанную крышку первого цилиндра для визуального контроля.
- Проверните коленвал за болт крепления шкива (ключ на 38 мм) против часовой стрелки. Наблюдайте за движением клапанов 1-го цилиндра.
- Определите такт сжатия:
- При вращении коленвала впускной клапан откроется и закроется.
- Следующий за этим такт – сжатие (оба клапана закрыты).
- Найдите метки: медленно вращайте коленвал до совпадения:
- Метки «ВМТ» на маховике (видна через смотровое окно в картере сцепления).
- Метки «0» на шкиве привода генератора с установочным штифтом на крышке насоса.
- Проверьте положение: убедитесь, что клапаны 1-го цилиндра закрыты и неподвижны, а метки совпали точно.
| Контрольный элемент | Что проверять |
|---|---|
| Метка на маховике | Должна быть напротив риски смотрового окна |
| Метка на шкиве генератора | Совпадение с фиксирующим штифтом на крышке |
| Клапаны 1-го цилиндра | Полностью закрыты, коромысла свободны |
Нахождение установочных меток на маховике
Маховик расположен в задней части двигателя под металлическим кожухом. Для доступа к меткам необходимо снять резиновую заглушку в нижней части кожуха маховика или демонтировать стартер. Через это отверстие хорошо просматриваются нанесённые по окружности маховика риски.
На рабочей поверхности маховика выбиты три основные метки: "ВМТ" (верхняя мёртвая точка), "15" (угол опережения впрыска) и "30" (угол опережения зажигания). Рядом с метками имеются насечки для точной идентификации. Для регулировки клапанов используется исключительно метка "ВМТ" – она обозначает максимальное поднятие поршня первого цилиндра.
Правильная установка ВМТ
- Поворачивайте коленвал специальным ключом за храповик до совпадения метки "ВМТ" с неподвижным указателем на картере сцепления
- Контролируйте положение через смотровое отверстие – риска должна точно совпасть с треугольным выступом указателя
- Убедитесь, что поршень 1-го цилиндра находится в верхней позиции (визуально по совпадению меток)
| Метка на маховике | Назначение |
| "ВМТ" | Регулировка клапанов, установка ГРМ |
| "15" | Настройка угла опережения впрыска топлива |
При вращении маховика обязательно двигайте коленвал только по часовой стрелке – обратное проворачивание сбивает настройки. После установки ВМТ 1-го цилиндра проверьте положение меток на шестернях ГРМ – они должны совпадать с пазами на корпусе.
Последовательность цилиндров двигателя Д-240
Цилиндры двигателя Д-240 трактора МТЗ-80 (и его модификаций, как Беларус-80/82) пронумерованы последовательно, начиная от радиатора к кабине. Таким образом, первый цилиндр (№1) находится ближе всего к радиатору системы охлаждения.
Для правильной регулировки тепловых зазоров клапанов критически важно знать не только нумерацию цилиндров, но и порядок их работы. Именно этот порядок определяет последовательность, в которой необходимо проводить регулировку.
Порядок работы цилиндров и последовательность регулировки
Двигатель Д-240 является четырехцилиндровым, четырехтактным дизельным двигателем. Его порядок работы цилиндров: 1-3-4-2.
Это означает, что рабочие такты (воспламенение топливно-воздушной смеси) происходят в следующей последовательности относительно нумерации цилиндров:
- Цилиндр №1 (ближний к радиатору)
- Цилиндр №3
- Цилиндр №4 (ближний к кабине)
- Цилиндр №2
Для регулировки зазоров клапанов используется метод установки поршня каждого цилиндра в Верхнюю Мертвую Точку (ВМТ) такта сжатия. В этот момент оба клапана данного цилиндра закрыты, и можно измерять и регулировать зазоры впускного и выпускного клапанов именно этого цилиндра.
Последовательность регулировки клапанов двигателя Д-240, основанная на порядке работы цилиндров, выглядит следующим образом:
- Цилиндр №1
- Цилиндр №3
- Цилиндр №4
- Цилиндр №2
Чтобы установить поршень нужного цилиндра в ВМТ такта сжатия, необходимо проворачивать коленчатый вал двигателя. Удобно ориентироваться по меткам на маховике, видимом через смотровое окно в картере сцепления, совмещая их с указателем (риской). Поворачивать вал следует только по часовой стрелке (со стороны маховика).
После регулировки клапанов одного цилиндра, коленвал проворачивается на определенный угол для перехода к следующему цилиндру в последовательности:
| Отрегулирован цилиндр | Повернуть коленвал | Для регулировки цилиндра |
|---|---|---|
| №1 | на 180° (1/2 оборота) | №3 |
| №3 | на 180° (1/2 оборота) | №4 |
| №4 | на 180° (1/2 оборота) | №2 |
| №2 | на 180° (1/2 оборота) | №1 (для завершения полного цикла) |
Строгое соблюдение последовательности 1-3-4-2 и углов поворота коленвала гарантирует, что при установке метки ВМТ для каждого последующего цилиндра его поршень действительно будет находиться в конце такта сжатия с закрытыми клапанами. Этот метод надежнее попарной регулировки (1-2, 4-3) на этом двигателе.
Определение перечня клапанов для регулировки в положении 1 цилиндра
Для корректной регулировки тепловых зазоров клапанов двигателя Д-240 трактора МТЗ-80 необходимо установить поршень 1-го цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия. Это положение определяется по совпадению меток на маховике и картере сцепления: длинная риска маховика должна точно совпадать с приливом на картере.
В данном положении кулачки распредвала для 1-го цилиндра направлены в противоположные стороны от толкателей («на горб»), что гарантирует полное закрытие клапанов. Одновременно в других цилиндрах происходит завершение тактов, позволяющее регулировать дополнительные клапаны без проворота коленвала.
Перечень регулируемых клапанов
| Цилиндр | Тип клапана |
|---|---|
| 1 | Впускной и выпускной |
| 2 | Выпускной |
| 3 | Впускной |
Техника измерения теплового зазора щупом
Установите поршень первого цилиндра в верхнюю мертвую точку такта сжатия, провернув коленчатый вал за болт крепления шкива. В этом положении оба клапана цилиндра полностью закрыты, а коромысла свободно качаются без натяга. Убедитесь, что двигатель остыл до температуры 15-20°C – горячий мотор даст некорректные показания из-за теплового расширения деталей.
Подберите калиброванный щуп требуемой толщины согласно техническим требованиям Д-240: 0.25 мм для впускных и 0.35 мм для выпускных клапанов. Очистите поверхности коромысла и торца клапана от грязи металлической щеткой. Щуп должен быть чистым и сухим – масляная пленка или загрязнения исказят замер.
Пошаговая процедура замера
- Введите щуп в зазор между регулировочным винтом коромысла и торцом клапанного стержня строго перпендикулярно
- Проверьте усилие при извлечении: правильный зазор создаёт ощутимое сопротивление движению щупа, но позволяет извлечь его без заеданий
- При несоответствии:
- Щуп проходит свободно – зазор увеличен
- Не входит или требует сильного нажима – зазор недостаточен
- Проверните коленвал на 180° после замера каждого цилиндра по порядку работы 1-3-4-2
- Фиксируйте результаты для всех 8 клапанов в таблицу:
| Цилиндр | Впускной клапан | Выпускной клапан |
|---|---|---|
| 1 | 0.25 мм | 0.35 мм |
| 2 | 0.25 мм | 0.35 мм |
| 3 | 0.25 мм | 0.35 мм |
| 4 | 0.25 мм | 0.35 мм |
Избегайте перекоса щупа в зазоре и не применяйте силу – это приводит к повреждению измерительного лезвия. При сомнениях в точности выполните повторный замер другим щупом. Помните: отклонение даже на 0.05 мм от нормы вызывает стук клапанов или прогар седел.
Правильный порядок ослабления контргайки
Ослабление контргайки – критически важный этап, предшествующий непосредственной регулировке зазора. Неправильное выполнение этой операции приводит к смещению регулировочного болта, сбивам установленных параметров и необходимости повторять замеры.
Главная задача – ослабить контргайку без проворота регулировочного болта. Для этого требуется фиксация болта и точное приложение усилия к гайке. Используйте два рожковых ключа подходящего размера, исключая проворот инструментов.
Пошаговая инструкция:
- Зафиксируйте регулировочный болт – прижмите рожковый ключ к его граням, удерживая от вращения.
- Наденьте второй ключ на контргайку – убедитесь в плотном контакте без люфта.
- Плавно ослабляйте контргайку – придерживайте первый ключ, прикладывая усилие ко второму против часовой стрелки.
- Проверьте состояние болта – если он провернулся, затяните гайку обратно и повторите попытку.
После успешного ослабления гайки вращайте регулировочный болт для выставления требуемого зазора. Избегайте распространенных ошибок:
- Использование разводного ключа (не обеспечивает надежной фиксации)
- Приложение чрезмерного усилия (риск сорвать грани)
- Ослабление без контроля положения болта

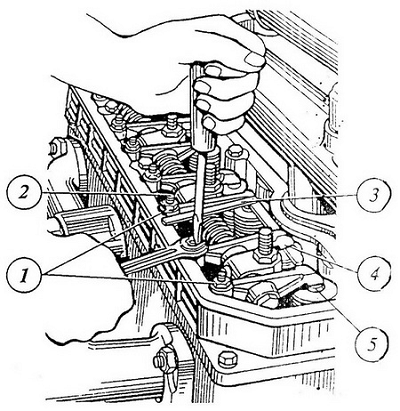

Как вращать регулировочный болт до нужного зазора
После установки щупа требуемой толщины в зазор между коромыслом и клапаном, приступайте к вращению регулировочного болта. Удерживайте контргайку гаечным ключом №17, предотвращая её проворачивание. Вторым ключом №10 аккуратно вращайте головку болта, наблюдая за изменением положения щупа.
Медленно поворачивайте болт по часовой стрелке для уменьшения зазора или против часовой стрелки для его увеличения. Контролируйте усилие прижима щупа: он должен перемещаться в зазоре с ощутимым сопротивлением, но без заклинивания. Избегайте резких движений, делайте корректировки малыми углами (15-30°).
Ключевые этапы регулировки
- Фиксация контргайки: Зафиксируйте контргайку ключом №17, полностью исключив её смещение
- Точная настройка: Ключом №10 поворачивайте болт до достижения нужного усилия при извлечении щупа
- Проверка усилия: Щуп должен вытягиваться с равномерным усилием, оставляя лёгкие царапины на металле
- Фиксация результата: Удерживая болт, затяните контргайку с моментом 30-40 Н·м
| Действие | Инструмент | Критерий качества |
|---|---|---|
| Вращение болта | Ключ №10 | Плавное движение без рывков |
| Фиксация гайки | Ключ №17 | Полная неподвижность при затяжке |
| Контроль зазора | Калиброванный щуп | Сопротивление при извлечении как при письме карандашом |
После затяжки контргайки обязательно перепроверьте зазор – в 40% случаев он изменяется на 0.01-0.02 мм. При отклонении повторите процедуру. Допустимое расхождение – не более ±0.03 мм от значения, указанного в технической документации для вашей модификации двигателя.
Фиксация болта при затяжке контргайки
Неподвижность регулировочного болта во время затяжки контргайки – критически важный этап. Если болт провернётся вместе с гайкой, выставленный тепловой зазор собьётся, что приведёт к некорректной работе клапанного механизма и возможным поломкам.
Для надёжной фиксации используйте два рожковых ключа: один удерживает квадратную головку регулировочного болта, вторым затягивайте контргайку. Применение накидных или торцевых ключей на этом этапе не рекомендуется – они могут соскользнуть.
- Установите рожковый ключ нужного размера (обычно 14 мм) на головку болта, плотно зафиксировав его положение
- Наденьте второй ключ (17 мм) на контргайку, сохраняя параллельность плоскостей инструментов
- Сильно прижмите ладонью ключ на болте к рёбрам головки для предотвращения люфта
- Плавно затягивайте контргайку короткими движениями (¼ оборота), постоянно контролируя неподвижность болта
Момент затяжки контргайки: 30-40 Н·м (3-4 кгс·м). После фиксации обязательно перепроверьте зазор щупом – иногда происходит микросдвиг болта.
Проверка зазора после фиксации контргайки
После затяжки контргайки ключом немедленно перепроверьте зазор щупом. При затяжке гайки регулировочный болт часто проворачивается, что приводит к изменению выставленного ранее зазора. Не пропускайте этот этап, даже если уверены в точности первоначальной настройки.
Если щуп не входит или входит с заметным усилием – зазор уменьшился. Если щуп входит свободно, болтается в зазоре – зазор увеличился. В обоих случаях ослабьте контргайку, откорректируйте положение болта и повторите процедуру затяжки с последующей проверкой. Добейтесь, чтобы щуп проходил с легким сопротивлением.
Типичные ошибки и их последствия
- Пропуск перепроверки: приводит к работе двигателя с неверными зазорами.
- Смещение болта при затяжке: возникает при недостаточной фиксации отверткой.
- Перетяжка контргайки: вызывает деформацию толкателя или срыв резьбы.
| Симптом при проверке | Причина | Действие |
|---|---|---|
| Щуп не входит | Зазор меньше нормы | Ослабить болт, увеличить зазор |
| Щуп болтается | Зазор больше нормы | Закрутить болт, уменьшить зазор |
| Щуп идет туго, но входит | Норма (0.25-0.30 мм) | Перейти к следующему клапану |
Повторяйте цикл "регулировка – фиксация – проверка" до достижения стабильного результата. Только после успешной перепроверки переходите к регулировке следующего клапана. Используйте щуп того же номинала, что и при первоначальной настройке.
Поворот коленвала на 180 градусов для следующих цилиндров
После регулировки клапанов первого цилиндра коленчатый вал проворачивается ровно на 180° по часовой стрелке (при взгляде со стороны маховика). Это перемещает поршень третьего цилиндра в верхнюю мертвую точку такта сжатия. Убедитесь в правильности положения по меткам шкива или маховика перед началом регулировки.
Каждый последующий поворот коленвала на 180° последовательно выводит в рабочее положение цилиндры в порядке работы двигателя: 1→3→4→2. Контролируйте положение меток после каждого поворота – смещение даже на 5-10° приведет к некорректной регулировке. Используйте только пусковую рукоятку или специальный ключ для проворачивания.
Техника выполнения поворота
- После цилиндра №1: Поверните коленвал на 180° → регулируйте цилиндр №3
- После цилиндра №3: Поверните коленвал на 180° → регулируйте цилиндр №4
- После цилиндра №4: Поверните коленвал на 180° → регулируйте цилиндр №2
| Угол поворота | Активный цилиндр | Состояние клапанов |
| 0° (старт) | №1 | Оба закрыты |
| 180° | №3 | Оба закрыты |
| 360° | №4 | Оба закрыты |
| 540° | №2 | Оба закрыты |
Важно: При проворачивании держите ключ/рукоятку уверенно – обратный ход коленвала недопустим. Если пропустили метку, сделайте полный дополнительный оборот (720°) для возврата в правильную позицию.
Регулировка клапанов в соответствии с порядком работы цилиндров
Порядок работы цилиндров двигателя Д-240 на МТЗ-80 – 1-3-4-2. Регулировку клапанов выполняют последовательно для каждого цилиндра при их положении в ВМТ такта сжатия. Коленчатый вал проворачивают строго по часовой стрелке (со стороны радиатора) на 180° после регулировки каждого цилиндра.
Начинайте с первого цилиндра, совместив метку на маховике с указателем в люке картера сцепления. После каждой регулировки проворачивайте коленвал на пол-оборота, соблюдая последовательность цилиндров. Контролируйте положение по меткам или по движению клапанов соседних цилиндров.
Пошаговая последовательность регулировки
- Цилиндр 1: Установите ВМТ по метке (маховик и указатель совпадают). Отрегулируйте впускной и выпускной клапаны.
- Цилиндр 3: Поверните коленвал на 180°. Отрегулируйте оба клапана.
- Цилиндр 4: Поверните коленвал ещё на 180°. Отрегулируйте оба клапана.
- Цилиндр 2: Поверните коленвал на 180° в последний раз. Отрегулируйте клапаны.
| Положение коленвала | Регулируемый цилиндр | Угол поворота от начальной точки |
|---|---|---|
| Метки совмещены | 1 | 0° |
| Маховик повёрнут на 180° | 3 | 180° |
| Маховик повёрнут на 360° | 4 | 360° |
| Маховик повёрнут на 540° | 2 | 540° |
Контрольный признак: При правильной последовательности после регулировки 4-го цилиндра впускной клапан 2-го цилиндра начинает открываться, а выпускной 3-го цилиндра – закрываться.
Специфика регулировки выпускных клапанов
Выпускные клапаны работают в экстремальных температурных условиях из-за контакта с раскалёнными отработавшими газами, что вызывает значительное тепловое расширение. Это требует установки большего теплового зазора по сравнению с впускными клапанами – недостаточный зазор приводит к неплотному закрытию, прогару тарелки и потере компрессии.
Неправильно отрегулированные выпускные клапана провоцируют перегрев двигателя, снижение мощности и ускоренный износ направляющих втулок. Контроль зазора выполняется исключительно на холодном двигателе (20-25°C) после полного остывания.
Ключевые отличия и рекомендации
Требуемый зазор: Для выпускных клапанов МТЗ-80 устанавливается 0,45 мм (против 0,25 мм у впускных). Используйте плоский щуп соответствующей толщины.
Порядок регулировки:
- Проворачивайте коленвал до совмещения меток на маховике с риской в люке
- Регулируйте клапана 1-го цилиндра (оба клапана в верхнем положении)
- Поворачивайте вал на 180° по часовой стрелке, регулируя цилиндры в последовательности 3-4-2
| Параметр | Выпускные клапаны | Впускные клапаны |
|---|---|---|
| Номинальный зазор | 0,45 мм | 0,25 мм |
| Последствия малого зазора | Прогар тарелки, потеря компрессии | |
| Последствия большого зазора | Стук, ускоренный износ коромысел | |
Контроль после регулировки: После затяжки контргайки регулировочного болта обязательно перепроверяйте щупом установленный зазор – при фиксации гайки положение болта часто сдвигается. Проворачивайте коленвал на 2-3 оборота для окончательной проверки всех клапанов.
Особенности регулировки впускных клапанов
Регулировка впускных клапанов на МТЗ-80 требует строгого соблюдения теплового зазора 0,25 мм – меньшего, чем у выпускных (0,45 мм). Это обусловлено более низкой рабочей температурой впускной группы. Зазор проверяется исключительно на холодном двигателе (+15...+25°C) при положении поршня соответствующего цилиндра в ВМТ такта сжатия.
Неправильный зазор впускных клапанов вызывает характерные проблемы: уменьшение приводит к неполному закрытию и прогару тарелки, увеличение – к стукам и ускоренному износу кулачков распредвала. Контроль осуществляется плоским щупом между торцом клапана и коромыслом с усилием лёгкого протягивания.
Ключевые отличия и рекомендации
Последовательность регулировки по цилиндрам (1-3-4-2):
- Выставить метку ВМТ 1 цилиндра на маховике
- Проверить/отрегулировать клапаны 1 цилиндра
- Повернуть коленвал на 180° – перейти к цилиндру 3
- Повторять до завершения всех четырёх цилиндров
| Параметр | Впускной клапан | Выпускной клапан |
|---|---|---|
| Тепловой зазор | 0,25 мм | 0,45 мм |
| Инструмент | Щуп 0,25 мм (впуск), 0,45 мм (выпуск) | |
Техника регулировки: Ослабьте контргайку регулировочного винта на коромысле. Вращайте винт до плотного прилегания щупа, после чего зафиксируйте контргайку. Обязательно перепроверьте зазор после затяжки! Не допускайте перекоса щупа в зоне контакта.
После регулировки всех цилиндров проверните коленвал на 2 полных оборота и повторно измерьте зазоры первого цилиндра – это исключит погрешность установки ВМТ. Уделите особое внимание равномерности усилия при проверке щупом.
Типичные ошибки новичков при выставлении зазоров
Ошибки при регулировке часто возникают из-за спешки или непонимания принципов работы газораспределительного механизма. Новички могут игнорировать температурные требования, неправильно позиционировать коленчатый вал или использовать неверные инструменты.
Последствия таких ошибок проявляются в стуках клапанов, снижении компрессии, перегреве двигателя и повышенном расходе топлива. Повторная разборка для исправления недочетов отнимает значительное время.
Распространенные промахи
- Регулировка на прогретом двигателе – металл расширяется при нагреве, что искажает измерения. Требуется остывание до +15-20°C.
- Неправильное положение ВМТ – установка меток "на глаз" без точного совмещения по рискам на шкиве и крышке ГРМ.
- Неверная последовательность – регулировка клапанов не по порядку работы цилиндров (1-3-4-2) без проворота коленвала на 180° после каждого.
- Игнорирование разницы зазоров – установка одинаковых значений для впускных (0.25-0.30 мм) и выпускных (0.35-0.40 мм) клапанов.
- Проверка щупом "с усилием" – щуп должен проходить с легким сопротивлением, а не зажиматься между коромыслом и клапаном.
Критические технические последствия при отклонениях зазоров:
| Ошибка | Риск для двигателя |
|---|---|
| Меньше нормы | Прогар клапана, падение компрессии |
| Больше нормы | Ускоренный износ коромысел, стуки |
| Неравномерность | Вибрации, разрушение седел клапанов |
Контргайка фиксации – частая причина сбитых параметров. При затяжке контргайки регулировочный болт проворачивается, меняя зазор. Обязательна повторная проверка щупом после фиксации.
Контрольная проверка всех зазоров после регулировки
После завершения установки зазоров на всех клапанах двигателя МТЗ-80 обязательной финальной операцией является повторная контрольная проверка каждого из них. Пренебрежение этим этапом чревато серьезными последствиями: даже незначительная ошибка в одном зазоре способна привести к снижению мощности, перегреву или ускоренному износу деталей ГРМ.
Повторно проверяйте зазоры в строгой последовательности цилиндров (1-2-4-3), придерживаясь базовых правил: коленвал проворачивается только по часовой стрелке за болт крепления шкива, а замеры производятся исключительно на холодном двигателе при положении поршня проверяемого цилиндра в ВМТ такта сжатия. Убедитесь, что щуп входит в зазор с ощутимым сопротивлением, но без заклинивания.
Ключевые шаги контрольной проверки
- Проверка положения меток: Убедитесь, что метка на маховике точно совпадает с риской на люке картера сцепления при установке 1-го цилиндра в ВМТ такта сжатия.
- Повторный замер зазоров: Произведите замер щупом для каждого клапана текущего цилиндра (сначала впускного, затем выпускного), сверяясь с номинальным значением (0.25-0.30 мм для впускных, 0.30-0.35 мм для выпускных).
- Фиксация результатов: Запишите полученные значения для всех 8 клапанов. Это поможет выявить возможные аномалии или пропущенные регулировки.
Критические ошибки при проверке:
- Проверка на прогретом двигателе – приводит к ложным результатам из-за теплового расширения.
- Проворачивание коленвала против часовой стрелки – вызывает погрешность установки ВМТ из-за люфтов в приводе.
- Игнорирование "провалившихся" зазоров – если щуп проходит слишком легко или туго, необходима повторная регулировка соответствующего клапана.
| Цилиндр | Положение валов (ВМТ) | Проверяемые клапаны | Номинальный зазор |
|---|---|---|---|
| 1 | Метка на маховике | 1вп, 1вып | 0.25-0.30 / 0.30-0.35 |
| 2 | Поворот на 180° | 2вп, 2вып | 0.25-0.30 / 0.30-0.35 |
| 4 | Поворот на 180° | 4вп, 4вып | 0.25-0.30 / 0.30-0.35 |
| 3 | Поворот на 180° | 3вп, 3вып | 0.25-0.30 / 0.30-0.35 |
Только после подтверждения соответствия всех зазоров норме и отсутствия отклонений между цилиндрами можно устанавливать клапанную крышку на место с новой прокладкой. Запустите двигатель и внимательно прислушайтесь к его работе – равномерный шум без посторонних стуков в зоне ГРМ свидетельствует о корректно выполненной регулировке.
Оценка равномерности шума клапанного механизма
Проверка равномерности шума выполняется на прогретом двигателе при минимальных устойчивых оборотах холостого хода. Снимите кожух вентилятора для доступа к клапанной крышке и чёткого прослушивания механизма. Используйте стетоскоп или металлический стержень длиной 30-40 см, прикладывая его ухом к головке блока цилиндров в зоне каждого клапана.
Сравните громкость и характер звука на всех цилиндрах. Равномерный "стрекочущий" шум средней интенсивности без резких металлических ударов – показатель нормальной работы. Насторожить должны выраженные отличия между цилиндрами: приглушённый звук на одном клапане и звонкие щелчки на другом указывают на необходимость регулировки.
Типовые отклонения и их причины
- Глухой стук или отсутствие шума – слишком малый тепловой зазор, риск прогара клапана
- Резкий металлический лязг – чрезмерно большой зазор, ускоренный износ коромысла
- Прерывистое "чихание" – возможна негерметичность седла клапана
| Характер шума | Вероятная причина | Действия |
|---|---|---|
| Звонкие одиночные удары | Увеличенный зазор свыше 0.3 мм | Регулировка по схеме 1-3-4-2 |
| Приглушённое шипение | Закоксовывание толкателя | Промывка гидрокомпенсаторов* |
| Хриплый перекат | Износ шейки распредвала | Диагностика давления масла |
*Для моделей с гидротолкателями. На стандартном МТЗ-80 проверяйте механические зазоры!
- Фиксируйте цилиндры с аномальным шумом мелом на клапанной крышке
- Повторите проверку при 1500 об/мин – неравномерность обычно усиливается
- Исключите шум форсунок и ТНВД, прослушав топливную аппаратуру отдельно
Запуск двигателя и проверка работы после регулировки
Перед запуском убедитесь в отсутствии посторонних предметов в зоне вращения шкивов, проверьте уровень масла и охлаждающей жидкости. Убедитесь, что регулировочные гайки клапанов надежно затянуты, а щупы установлены на место без перекосов.
Запустите двигатель стартером на 10-15 секунд без подачи топлива (при выжатом "стопе") для создания масляного давления в системе. После этого включите подачу топлива и произведите штатный пуск. Первые 2-3 минуты работайте на холостых оборотах (800-1000 об/мин).
Контрольные параметры после запуска
Внимательно прослушайте двигатель на всех режимах работы, обращая особое внимание на отсутствие посторонних шумов:
- Металлического стука в зоне клапанной крышки
- Хлопков во впускном/выпускном коллекторе
- Вибрации или неравномерности работы
Проверьте тепловые зазоры на прогретом двигателе (80-85°C) через 15-20 минут работы. Допустимое отклонение - не более ±0,05 мм от номинальных значений (0,25-0,30 мм для впускных, 0,30-0,35 мм для выпускных).
| Параметр | Нормальное состояние | Признаки ошибки регулировки |
|---|---|---|
| Цвет выхлопа | Прозрачный или светло-серый | Сизый (масло) или черный (переобогащение) |
| Стабильность ХХ | Ровные обороты без провалов | Плавающие обороты, троение |
| Реакция на газ | Мгновенный отклик без детонации | Задержка отклика, хлопки в глушителе |
После 30 минут работы под нагрузкой (навесное оборудование в рабочем положении) повторно проверьте температуру ГБЦ и отсутствие подтекания масла из-под клапанной крышки. При обнаружении отклонений немедленно заглушите двигатель и проведите повторную диагностику зазоров.
Список источников
Правильная регулировка клапанов двигателя Д-240 трактора МТЗ-80 напрямую влияет на его мощность, расход топлива и общий ресурс. Использование достоверных источников информации критически важно для безопасного и эффективного выполнения этой процедуры новичками.
При подготовке рекомендаций были изучены следующие материалы, содержащие технические спецификации и пошаговые алгоритмы работ:
- Официальное руководство по эксплуатации и ТО тракторов МТЗ-80/82 - заводская документация Минского тракторного завода
- Учебное пособие "Техническое обслуживание тракторов" для СПО (раздел по ДВС Д-240)
- Справочник механика "Регулировочные параметры двигателей сельхозтехники"
- Видеоинструкции сертифицированных сервисных центров по обслуживанию МТЗ
- Методические рекомендации НИИ сельхозмашиностроения по диагностике ГРМ
- Технический форум механизаторов "Тракторист.ру" (архив проверенных советов)
