Регулировка клапанов УМЗ 4216 - обязательная процедура обслуживания
Статья обновлена: 18.08.2025
Стабильная работа двигателя УМЗ 4216 требует точной настройки газораспределительного механизма.
Регулировка тепловых зазоров клапанов напрямую влияет на мощность, расход топлива и ресурс силового агрегата.
Пренебрежение этой процедурой приводит к ускоренному износу деталей и критическим поломкам.
Своевременная проверка зазоров сохраняет оптимальные характеристики двигателя на протяжении всего срока эксплуатации.
Симптомы, требующие немедленной проверки зазоров клапанов
Неправильные зазоры клапанов напрямую влияют на герметичность камеры сгорания, эффективность газораспределения и тепловой режим двигателя. Игнорирование этих признаков провоцирует ускоренный износ деталей ГРМ и может привести к критическим поломкам.
Срочная регулировка требуется при появлении следующих симптомов:
- Характерный цокающий стук в верхней части двигателя (особенно на холостых оборотах или при прогреве).
- Падение мощности и тяги, заметное снижение динамики разгона автомобиля.
- Неустойчивая работа на холостом ходу (плавающие обороты, вибрации).
- Увеличенный расход топлива без очевидных причин.
- Хлопки во впускном/выпускном коллекторе при работе двигателя.
- Затрудненный запуск "на холодную" или "на горячую".
- Появление сизого дыма из выхлопной трубы в момент резкого нажатия на газ.
Необходимый инструмент для регулировки клапанов УМЗ 4216
Правильная регулировка зазоров клапанов двигателя УМЗ 4216 требует точного набора инструментов. Отсутствие даже одного элемента усложнит процесс или приведет к ошибкам в настройке тепловых зазоров.
Подготовьте следующие инструменты и приспособления заранее, чтобы обеспечить безопасную и корректную работу. Убедитесь в их исправности и соответствии техническим требованиям перед началом операции.
Основные инструменты и материалы
- Набор щупов - Толщиномеры с диапазоном 0.15-0.40 мм для контроля зазоров впускных (0.15-0.20 мм) и выпускных (0.30-0.35 мм) клапанов
- Ключи торцовые - На 10 мм (гайки клапанных крышек), 13 мм (болты корпуса подшипников), 17 мм (контргайки регулировочных болтов)
- Отвертки - Крестообразная (для кожуха ремня ГРМ) и плоская (фиксация регулировочного болта)
- Специальный ключ - Для проворачивания коленчатого вала (19 мм или переходник под шкив)
Дополнительные приспособления:
- Диагностический щуп - Для проверки текущих зазоров
- Чистая ветошь - Удаление загрязнений с зоны регулировки
- Фонарь - Освещение рабочей области
- Стопорное кольцо/фиксатор - Для удержания коромысел
Подготовка двигателя к процедуре: очистка и доступ
Перед началом регулировки клапанов двигателя УМЗ 4216 критически важна тщательная очистка верхней части силового агрегата. Любая грязь, песок или масляные отложения, попавшие внутрь клапанного механизма при снятии крышки, могут вызвать ускоренный износ деталей ГРМ и нарушить точность замеров.
Обеспечьте свободный доступ к клапанной крышке, демонтировав мешающие элементы: воздушный фильтр с патрубками, кожухи ремня ГРМ, высоковольтные провода и топливные шланги (при необходимости). Проверьте, чтобы фиксаторы проводки не мешали аккуратному снятию и последующей установке крышки.
Этапы очистки
- Продуйте прилегающие зоны сжатым воздухом для удаления рыхлой пыли.
- Обработайте поверхность крышки и её посадочную плоскость специализированным очистителем (например, Liqui Moly Motorraum-Reiniger).
- Удалите остатки чистящего средства ветошью без ворса.
- Заклейте монтажные отверстия крышки чистой ветошью или заглушками для предотвращения попадания мусора.
Внимание: Категорически запрещено использовать металлические щётки или абразивы – они повреждают алюминиевые поверхности и уплотнения.
| Элемент | Рекомендуемое средство очистки |
|---|---|
| Клапанная крышка | Обезжириватель на основе спирта |
| Прокладка | Сухая чистая ветошь |
| Резьбовые отверстия | Пластиковая щётка + WD-40 |
Контроль температуры двигателя перед регулировкой клапанов
Проверка температуры силового агрегата является обязательным условием перед началом процедуры регулировки клапанных зазоров. Работы выполняются исключительно на холодном моторе, где под "холодным" подразумевается температурный диапазон +15°C...+25°C. Это требование обусловлено физическими свойствами металла: при нагреве детали ГРМ расширяются, что приводит к изменению фактических зазоров относительно значений, измеренных на прогретом двигателе.
Неправильный тепловой режим – распространённая причина некорректной регулировки. Если операцию проводить на горячем двигателе (свыше 60°C), после остывания зазоры уменьшатся ниже минимально допустимых пределов. Это вызовет:
- Неполное закрытие клапанов
- Прогар седел и тарелок клапанов
- Снижение компрессии
- Ускоренный износ кулачков распредвала
Порядок контроля температуры
Соблюдайте последовательность действий для точного определения состояния двигателя:
- Заглушите мотор после поездки и дайте ему остыть не менее 4-5 часов в условиях гаража.
- Используйте бесконтактный термометр для замера температуры головки блока цилиндров в зоне расположения клапанной крышки.
- Сверьте показания с допустимым диапазоном в руководстве по ремонту (для УМЗ 4216 – 15-25°C).
- При отсутствии термометра – проверьте тактильно: рука должна комфортно выдерживать касание к ГБЦ более 5 секунд.
| Состояние двигателя | Температура ГБЦ | Допустимость регулировки |
|---|---|---|
| Перегретый | Выше 60°C | Запрещена |
| Теплый | 30-50°C | Не рекомендуется |
| Холодный | 15-25°C | Разрешена |
Нарушение температурного режима приводит к критическим последствиям: при зауженных зазорах клапана деформируются от ударных нагрузок, при увеличенных – появляется характерный стук и ускоряется износ толкателей. Точность выставления зазоров на холодном двигателе гарантирует стабильную работу ГРМ до следующего планового обслуживания.
Порядок снятия клапанной крышки на УМЗ 4216
Перед началом работ обеспечьте чистоту рабочей зоны, подготовьте инструмент: торцовый ключ на 10, набор отверток, ветошь. Прогрейте двигатель до рабочей температуры для размягчения прокладки, затем заглушите мотор и отсоедините минусовую клемму аккумулятора.
Демонтируйте элементы, препятствующие доступу: воздушный фильтр в сборе с корпусом, патрубок вентиляции картера, топливные шланги. Ослабьте хомуты и аккуратно снимите шланги системы охлаждения, идущие к дроссельному узлу.
- Отсоедините электрические разъемы:
- Датчика положения дроссельной заслонки (ДПДЗ)
- Регулятора холостого хода (РХХ)
- Клапана адсорбера (при наличии)
- Снимите тросик привода дроссельной заслонки:
- Ослабьте контргайку на кронштейне
- Снимите тягу с шарового наконечника
- Выкрутите крепежные болты клапанной крышки торцовым ключом на 10 в порядке, обратном затяжке (от периферии к центру)
- Аккуратно подденьте крышку монтажной лопаткой по периметру, избегая деформации привалочной плоскости

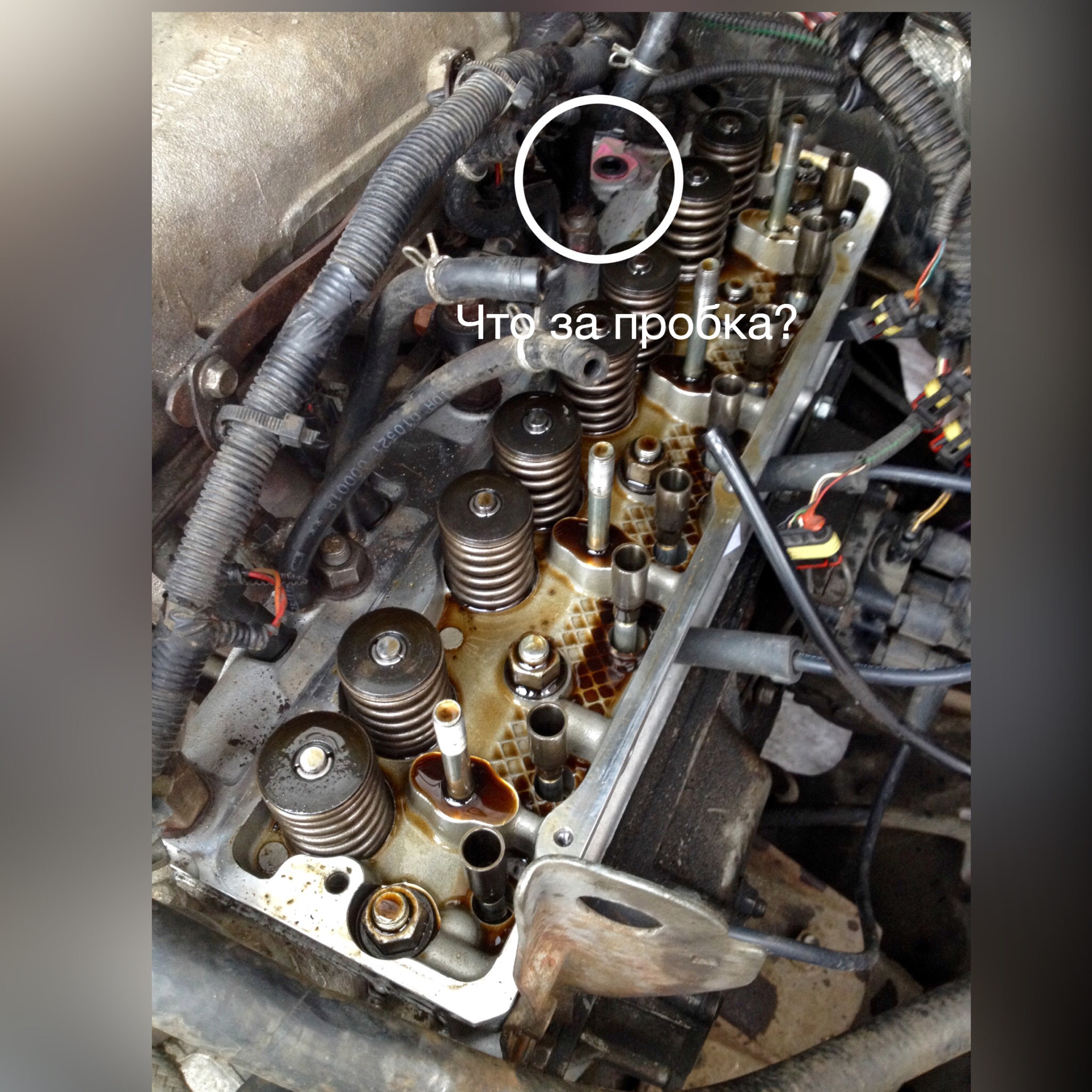

- Снимите крышку, приподнимая ее равномерно с двух сторон. При сопротивлении проверьте полноту демонтажа мешающих элементов
Определение ВМТ первого цилиндра для регулировки
Точное нахождение верхней мёртвой точки (ВМТ) первого цилиндра в такте сжатия – обязательное условие корректной регулировки тепловых зазоров клапанов двигателя УМЗ 4216. В этом положении оба клапана цилиндра полностью закрыты, что позволяет измерить и отрегулировать зазоры в соответствии с техническими требованиями завода-изготовителя.
Ошибка в определении ВМТ приводит к некорректным замерам и регулировке на закрытых клапанах других цилиндров, вызывая нарушение фаз газораспределения, снижение мощности, повышенный шум и преждевременный износ деталей ГРМ. Точность позиционирования достигается совмещением меток на коленчатом валу и распределительном валу.
Порядок определения ВМТ 1-го цилиндра
- Снимите клапанную крышку и воздушный фильтр для доступа к меткам.
- Проверните коленчатый вал за болт крепления шкива по часовой стрелке специальным ключом.
- Совместите метку на шкиве коленвала (риска или точка) с треугольным выступом на крышке масляного насоса (метка «0»).
- Убедитесь, что метка на шестерне распредвала (отлив на ступице) совпадает с краем постели подшипников распредвала.
- Проверьте положение клапанов 1-го цилиндра визуально: коромысла обоих клапанов должны быть в свободном состоянии (не нажаты кулачками распредвала).
| Элемент | Метка | База для совмещения |
|---|---|---|
| Шкив коленвала | Риска/точка | Треугольный выступ на крышке масляного насоса |
| Шестерня распредвала | Отлив на ступице | Верхний край постели подшипников №5 |
Понимание фаз газораспределения УМЗ 4216
Фазы газораспределения описывают моменты открытия и закрытия впускных и выпускных клапанов относительно положения поршня в цилиндре, выраженные в градусах угла поворота коленчатого вала. Эти моменты строго задаются формой кулачков распределительного вала и его правильной установкой относительно коленвала при помощи цепи (или ремня) ГРМ и установочных меток. Оптимальные фазы обеспечивают максимально эффективное наполнение цилиндров свежей топливовоздушной смесью и полное удаление отработавших газов на всех рабочих режимах двигателя.
Для двигателя УМЗ 4216 характерны определенные, рассчитанные конструкторами, значения фаз. Ключевые параметры включают угол опережения открытия впускного клапана (до ВМТ), угол запаздывания его закрытия (после НМТ), угол опережения открытия выпускного клапана (до НМТ) и угол запаздывания его закрытия (после ВМТ). Распределительный вал расположен в развале блока цилиндров (OHV схема) и приводит клапана через толкатели и штанги, что накладывает особенности на регулировку тепловых зазоров, критично влияющих на фактические фазы.
Характеристики фаз газораспределения УМЗ 4216
Типичные значения фаз для стандартного распредвала УМЗ 4216 (могут незначительно варьироваться в зависимости от модификации и года выпуска):
| Параметр | Впускной клапан | Выпускной клапан |
|---|---|---|
| Открытие | ~15-20° до ВМТ | ~45-55° до НМТ |
| Закрытие | ~45-55° после НМТ | ~15-20° после ВМТ |
| Продолжительность фазы | ~240-250° | ~240-250° |
| Перекрытие клапанов | ~30-40° (период, когда оба клапана приоткрыты одновременно) | |
Почему понимание фаз критично для регулировки клапанов:
- Тепловой зазор напрямую влияет на фактические фазы: Увеличенный зазор приводит к более позднему открытию и более раннему закрытию клапана. Уменьшенный зазор (или его отсутствие) – к более раннему открытию и более позднему закрытию. И то, и другое искажает расчетные фазы.
- Последствия неправильного зазора:
- Увеличенный зазор: Стук клапанов, снижение эффективности газообмена (меньшая мощность, больший расход топлива), ускоренный износ кулачка распредвала, толкателя, штанги, коромысла.
- Уменьшенный зазор / Нулевой зазор: Неплотное закрытие клапана (прогар седла и тарелки клапана), потеря компрессии, обратные вспышки во впуск/выпуск, резкое падение мощности, перегрев клапана.
- Цель регулировки: Обеспечить точный тепловой зазор, указанный производителем для двигателя УМЗ 4216 (обычно в пределах 0.25-0.30 мм для впускных и 0.35-0.40 мм для выпускных клапанов на холодном двигателе, но обязательно уточняйте по руководству к вашей конкретной модели двигателя и года выпуска!). Это гарантирует, что реальные фазы газораспределения будут максимально близки к проектным, обеспечивая оптимальную работу двигателя, его мощность, экономичность и долговечность.
Парная схема регулировки клапанов (метод двух оборотов)
Данный метод основан на установке коленчатого вала в две контрольные позиции, соответствующие верхним мертвым точкам (ВМТ) такта сжатия в первом и четвертом цилиндрах. При каждом положении регулируется строго определенная группа клапанов, находящихся в закрытом состоянии. Это исключает необходимость индивидуального поиска такта сжатия для каждого цилиндра и ускоряет процесс обслуживания.
Порядок работы цилиндров двигателя УМЗ 4216 (1-2-4-3) позволяет за два оборота коленвала охватить все клапаны. Контроль положения осуществляется по совпадению меток на шкиве коленвала и крышке привода ГРМ. Зазоры проверяются щупом требуемой толщины при полностью ослабленном регулировочном винте с последующей фиксацией контргайкой.
Последовательность регулировки
Регулировка выполняется в два этапа при следующих положениях коленчатого вала:
| Положение коленвала | Регулируемые клапаны | Номера клапанов |
|---|---|---|
| ВМТ 1-го цилиндра (такт сжатия) | Впускной и выпускной 1-го цилиндра, Выпускной 2-го цилиндра, Впускной 3-го цилиндра | 1, 2, 4, 5 |
| Поворот на 360° (ВМТ 4-го цилиндра) | Впускной 2-го цилиндра, Выпускной 3-го цилиндра, Впускной и выпускной 4-го цилиндра | 3, 6, 7, 8 |
Критические требования:
- Двигатель должен быть холодным (температура 20-25°C)
- Контргайки затягиваются с моментом 16-20 Н·м после выставления зазора
- Номинальные зазоры: впускные клапаны – 0.15 мм, выпускные – 0.35 мм
Измерение зазора щупом: техника получения точных данных
Точное измерение теплового зазора клапанов щупом требует строгого соблюдения последовательности действий и правильного выбора инструмента. Используйте только калиброванные щупы с ровной, чистой поверхностью без заусенцев и деформаций, соответствующие диапазону зазоров для двигателя УМЗ 4216 (обычно 0.15–0.35 мм для впускных и 0.30–0.45 мм для выпускных клапанов).
Проводите замер исключительно на полностью остывшем двигателе (20–25°C), при этом поршень цилиндра должен находиться в верхней мертвой точке такта сжатия для гарантии закрытия обоих клапанов. Фиксация распредвала в правильном положении обязательна – используйте установочные метки на шкивах.
Ключевые этапы процедуры
Техника ввода щупа: Вставляйте щуп между тыльной стороной кулачка распредвала и рокером клапана строго параллельно оси вала. Допускается легкое подгибание щупа для обхода смежных деталей, но без перекоса в точке замера.
Оценка усилия протягивания: Правильно подобранный щуп должен входить с ощутимым сопротивлением, но извлекаться без заедания. Если лезвие:
- Скользит свободно – зазор увеличен
- Не входит или требует сильного нажатия – зазор недостаточен
- Дрожит при извлечении – толщина щупа соответствует зазору
Особенности для УМЗ 4216:
- Замеряйте каждый клапан индивидуально после установки ВМТ для его цилиндра
- Контролируйте чистоту зоны замера – масло или грязь искажают результаты
- Проверяйте зазор минимум дважды для исключения ошибки позиционирования
| Типичные ошибки | Последствия |
|---|---|
| Замер на теплом двигателе | Ложное завышение зазора |
| Перекос щупа | Неточное определение толщины |
| Загрязнение щупа/контактов | Препятствие свободному ходу |
Нормативные значения тепловых зазоров для впускных клапанов
Тепловой зазор в клапанном механизме двигателя УМЗ 4216 обеспечивает герметичность камеры сгорания и компенсирует расширение деталей при нагреве. Корректная регулировка впускных клапанов критична для стабильной работы мотора, предотвращения прогара тарелок клапанов и снижения ударных нагрузок на ГРМ.
Для впускных клапанов двигателя УМЗ 4216 установлено нормативное значение теплового зазора 0,15 мм. Регулировка выполняется исключительно на холодном двигателе при температуре +15...+25°C. Отклонение от этого параметра приводит к снижению мощности, повышенному расходу топлива и ускоренному износу деталей.
Ключевые параметры регулировки
| Компонент | Тип клапана | Нормативный зазор (мм) |
|---|---|---|
| УМЗ 4216 | Впускной | 0,15 |
| УМЗ 4216 | Выпускной | 0,30 |
Обязательные условия:
- Замер выполняется плоским щупом между кулачком распредвала и регулировочной шайбой толкателя
- Порядок регулировки: 1-3-4-2 (цилиндры)
- Требуемый момент затяжки корпусных болтов: 21–23 Н·м
Нормативные значения тепловых зазоров для выпускных клапанов
Тепловой зазор выпускных клапанов двигателя УМЗ 4216 является критическим параметром, который необходимо регулярно проверять и регулировать. Отклонение от нормы может привести к снижению эффективности работы двигателя, повышенному расходу топлива и ускоренному износу деталей газораспределительного механизма.
Для выпускных клапанов требуется больший тепловой зазор по сравнению с впускными, поскольку они подвергаются воздействию высоких температур выхлопных газов и, как следствие, сильнее расширяются. Недостаточный зазор может вызвать неплотное закрытие клапана, что ведет к потере компрессии и прогоранию тарелки клапана. Избыточный зазор увеличивает шум при работе и ударные нагрузки, сокращая ресурс клапанов и коромысел.
Стандартные параметры для УМЗ 4216
| Состояние двигателя | Диапазон зазора (мм) | Оптимальное значение (мм) |
|---|---|---|
| Холодный (+15°C - +25°C) | 0,35 - 0,40 | 0,37 |
| Горячий (не рекомендуется для регулировки) | 0,30 - 0,35 | - |
Ключевые требования к регулировке:
- Проверка выполняется исключительно на остывшем двигателе
- Допустимое отклонение между клапанами одного цилиндра - не более 0,05 мм
- Обязательна проверка после замены распредвала или толкателей
Значения актуальны для стандартных компонентов ГРМ. При установке неоригинальных клапанов или седел требуется индивидуальная проверка фактических зазоров методом прогревочного цикла с последующей коррекцией.
Порядок регулировки клапанов по цилиндрам
Правильная последовательность регулировки обеспечивает точную установку тепловых зазоров для всех цилиндров двигателя УМЗ 4216. Работы выполняются при положении поршня цилиндра в верхней мертвой точке такта сжатия.
Коленчатый вал проворачивается по часовой стрелке за болт крепления шкива. Регулировка осуществляется в четыре этапа с поворотом вала на 180° между операциями согласно порядку работы цилиндров 1-2-4-3.
Пошаговая процедура
- Цилиндр 1: Совместите метку на шкиве коленвала с меткой на крышке ГРМ. Отрегулируйте клапаны 1-го цилиндра (впускной и выпускной).
- Цилиндр 2: Поверните коленвал на 180°. Отрегулируйте клапаны 2-го цилиндра.
- Цилиндр 4: Поверните коленвал ещё на 180° (суммарно 360°). Отрегулируйте клапаны 4-го цилиндра.
- Цилиндр 3: Поверните коленвал на 180° (суммарно 540°). Отрегулируйте клапаны 3-го цилиндра.
| Шаг | Поворот коленвала | Цилиндр | Положение |
|---|---|---|---|
| 1 | 0° | 1 | ВМТ сжатия |
| 2 | 180° | 2 | Такт сжатия |
| 3 | 360° | 4 | Такт сжатия |
| 4 | 540° | 3 | Такт сжатия |
После завершения цикла проверните коленвал на два оборота (720°) и перепроверьте зазоры в первом цилиндре. Допустимое отклонение - не более ±0.02 мм от номинальных значений.
Технология ослабления контргайки регулировочного болта
Подготовьте необходимый инструмент: два рожковых ключа подходящего размера для контргайки и регулировочного болта. Убедитесь, что двигатель холодный, а клапаны полностью закрыты. Очистите зону вокруг регулировочного узла от грязи для предотвращения попадания абразива в механизм.
Зафиксируйте регулировочный болт от проворачивания одним ключом. Вторым ключом аккуратно ослабьте контргайку на 1/6-1/4 оборота против часовой стрелки. Избегайте резких движений и чрезмерного усилия, чтобы не сорвать резьбу.
Ключевые этапы операции
- Фиксация болта: Надежно удерживайте головку регулировочного болта во избежание смещения
- Дозированное усилие: Прикладывайте умеренное давление при откручивании контргайки
- Контроль положения: Следите за сохранением текущего положения болта визуально
Важно: Не допускайте полного выкручивания контргайки! Ослабление должно быть минимальным, достаточным для последующей регулировки зазора. После ослабления переходите к установке щупа и настройке теплового зазора вращением болта.
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Резкое ослабление | Срыв резьбы | Плавное вращение ключа |
| Отсутствие фиксации болта | Смещение настроек | Синхронная работа двумя ключами |
| Загрязнение резьбы | Заедание механизма | Предварительная очистка |
Установка точного зазора регулировочным винтом
После ослабления контргайки вращайте регулировочный винт шестигранным ключом. Медленно поворачивайте его до момента плотного прилегания щупа требуемой толщины к клапану и коромыслу. Контролируйте усилие: щуп должен перемещаться с небольшим сопротивлением, но не зажиматься намертво.
Фиксируйте достигнутое положение винта, крепко удерживая его ключом. Затягивайте контргайку с рекомендованным моментом, постоянно проверяя сохранение зазора. Любое смещение винта при затяжке потребует повторной регулировки.
Ключевые этапы фиксации зазора
Используйте два ключа: один для удержания регулировочного винта, второй – для затяжки контргайки. Применение щупа строго указанной толщины – обязательное условие. После затяжки немедленно проведите двойную проверку:
- Проконтролируйте зазор тем же щупом – он должен сохранить характерное сопротивление.
- Попробуйте вставить щуп на 0.05 мм толще – он не должен проходить свободно.
Типичные ошибки при работе:
- Затяжка контргайки без фиксации винта (приводит к увеличению зазора).
- Измерение на загрязнённых поверхностях (искажает результат).
- Использование деформированного или изношенного щупа.
| Параметр | Нормальное значение | Последствия отклонения |
|---|---|---|
| Усилие протяжки щупа | Лёгкое сопротивление | Стук клапанов (большой зазор) или перегрев (малый зазор) |
| Момент затяжки контргайки | 15–20 Н·м | Самоотвинчивание или деформация коромысла |
Контрольная фиксация зазора при затяжке контргайки
После установки требуемого теплового зазора регулировочным болтом ключом-шестигранником, фиксация положения осуществляется затяжкой контргайки. При этом критически важно сохранить первоначально выставленное значение зазора, так как усилие затяжки неизбежно провоцирует смещение регулировочного элемента.
Контрольная проверка щупом выполняется непосредственно после окончания затяжки контргайки динамометрическим ключом с усилием, указанным производителем двигателя. Если зазор изменился (увеличился или уменьшился), необходимо ослабить контргайку, повторно выставить правильное значение и произвести фиксацию заново. Игнорирование этого этапа приведёт к работе клапана с недопустимым зазором.
Порядок действий при фиксации
- Удерживайте регулировочный болт ключом-шестигранником в строго зафиксированном положении.
- Равномерно затяните контргайку динамометрическим ключом с предписанным моментом (для УМЗ 4216 – 16-20 Н·м).
- Немедленно проверьте зазор щупом соответствующей толщины под кромкой коромысла.
- При отклонении от нормы:
- Ослабьте контргайку.
- Корректируйте положение болта до восстановления нужного зазора.
- Повторите затяжку контргайки с последующим обязательным контролем щупом.
Использование динамометрического ключа гарантирует точность затяжки, предотвращая как самопроизвольное отворачивание (недостаточный момент), так и повреждение резьбы или деформацию коромысла (чрезмерный момент). Двойная проверка – до и после затяжки – является обязательным условием точной регулировки.
Обязательная повторная проверка зазора после фиксации
После затяжки контргайки регулировочного винта необходимо повторно измерить тепловой зазор щупом. Сила приложения момента затяжки часто вызывает микросмещение регулировочного элемента, что изменяет первоначально установленное значение.
Игнорирование этой процедуры приводит к работе двигателя с некорректными зазорами даже после визуально правильной регулировки. Последствия проявляются в повышенном шуме, снижении компрессии или ускоренном износе клапанного механизма.
Алгоритм контроля после фиксации
- Затяните контргайку с усилием 15-20 Н·м динамометрическим ключом
- Установите щуп исходного номинала между кулачком распредвала и толкателем
- Проверьте сопротивление при извлечении щупа:
- Норма: лёгкое усилие при вытягивании
- Нарушение: щуп двигается свободно или не входит
- При отклонениях ослабьте контргайку и проведите коррекцию
| Тип ошибки | Риск для УМЗ 4216 |
|---|---|
| Увеличенный зазор | Стук клапанов, разрушение толкателей |
| Уменьшенный зазор | Прогар клапанов, падение мощности |
Повторная проверка обязательна для каждого клапана независимо от результата первичной регулировки. Экономия времени на этом этапе многократно увеличивает стоимость последующего ремонта ГРМ.
Особенности регулировки клапанов на других цилиндров
После выполнения регулировки на первом цилиндре двигателя УМЗ 4216 необходимо последовательно переходить к остальным. Каждый последующий цилиндр требует точной установки поршня в верхнюю мертвую точку (ВМТ) такта сжатия перед регулировкой. Это достигается проворотом коленчатого вала на строго определенный угол от начального положения первого цилиндра.
Доступ к регулировочным винтам на цилиндрах 2, 3 и 4 может быть затруднен из-за конструктивных элементов двигателя. Особенно сложным часто оказывается подход к четвертому цилиндру из-за близости кронштейнов навесного оборудования и патрубков. Требуется аккуратная манипуляция инструментами в ограниченном пространстве без смещения уже установленных зазоров.
Порядок регулировки и углы поворота
| Цилиндр | Угол поворота коленвала от ВМТ 1-го цилиндра | Особенности доступа |
|---|---|---|
| 3 | 180° | Средняя сложность, частично перекрыт топливной магистралью |
| 4 | 360° | Максимально затруднен из-за кронштейнов и шлангов |
| 2 | 540° | Умеренная сложность, требует снятия части воздуховодов |
Обязательные действия при переходе между цилиндрами:
- Проверка совпадения меток на шкиве коленвала и крышке ГРМ после каждого поворота
- Контроль закрытого состояния обоих клапанов визуальным осмотром положения коромысел
- Повторная фиксация коленвала стопорным штифтом перед замером щупами
Ошибки при регулировке последующих цилиндров часто возникают из-за:
- Неточного угла поворота коленвала
- Смещения щупа при недостаточном пространстве для маневра
- Прогиба регулировочного рычага при затяжке контргайки
Допустимые отклонения зазоров и компенсация износа
Производитель строго регламентирует номинальные тепловые зазоры для впускных и выпускных клапанов двигателя УМЗ 4216. Для впускных клапанов стандартный зазор составляет 0,15 мм, для выпускных – 0,35 мм (значения могут незначительно варьироваться в зависимости от модификации и года выпуска, точные параметры указаны в руководстве по ремонту). Отклонение от этих величин напрямую влияет на работу ГРМ: уменьшение приводит к неполному закрытию клапана и прогару, увеличение – к повышенному шуму и ударным нагрузкам на привод.
В процессе эксплуатации происходит естественный износ сопрягаемых деталей: фасок клапанов и седел, кулачков распредвала, толкателей и торцов стержней клапанов. Этот изум приводит к увеличению зазора сверх номинального значения. Регулярная проверка и регулировка (обычно каждые 15-20 тыс. км пробега) позволяет компенсировать износ, вернуть зазоры в заводской диапазон и предотвратить ускоренную деградацию компонентов газораспределительного механизма.
Ключевые аспекты контроля и регулировки
- Допуски: Максимально допустимое отклонение от номинала обычно не превышает ±0,05 мм. Превышение этого порога требует немедленной регулировки.
- Компенсация износа: Регулировка выполняется подбором толщины регулировочных шайб, расположенных между толкателем и стержнем клапана. Уменьшение толщины шайбы увеличивает зазор, увеличение – уменьшает его.
- Последовательность: Регулировку проводят на остывшем двигателе в строгой последовательности цилиндров, определяемой положением коленчатого и распределительного валов (метки ВМТ).
- Контроль: После замены шайб и сборки обязателен повторный замер щупом для каждого клапана. Необходимо проверять зазор как минимум дважды для исключения ошибки.
Игнорирование регламента регулировки ведет к каскадному эффекту: увеличенные зазоры снижают фазы газораспределения, уменьшая мощность и повышая расход топлива, а ускоренный износ в итоге может спровоцировать обрыв ремня ГРМ или разрушение толкателя. Поддержание точных тепловых зазоров – критически важный фактор для ресурса и эффективности двигателя УМЗ 4216.
Очистка посадочного места клапанной крышки
Качественная очистка поверхности привалочной плоскости ГБЦ перед установкой клапанной крышки критически важна для предотвращения утечек масла. Остатки старой прокладки, масляные загрязнения или механические частицы создают микронеровности, нарушающие герметичность соединения даже при правильной затяжке болтов.
Игнорирование этого этапа приводит к просачиванию масла по периметру прокладки, образованию трудноудаляемых подтёков на блоке цилиндров и риску попадания грязи в зону распредвалов. Особое внимание уделите углублениям вокруг резьбовых отверстий креплений и зоне около свечных колодцев, где чаще скапливается нагар.
Правильная технология обработки поверхности
- Демонтаж остатков прокладки – аккуратно удалите фрагменты старого уплотнителя пластиковым или деревянным скребком. Запрещено применение металлических предметов во избежание царапин!
- Обезжиривание – обработайте поверхность уайт-спиритом, бензином «Калоша» или спецсредством Liqui Moly Motor Clean. Наносите очиститель ветошью без ворса, меняя её по мере загрязнения.
- Контроль состояния – убедитесь в отсутствии задиров, коррозии или деформации привалочной плоскости. Проверьте геометрию самой крышки на ровной поверхности.
| Опасные ошибки | Последствия |
| Использование абразивов (наждак, корщётка) | Разрушение алюминиевой поверхности ГБЦ, канавки для просачивания масла |
| Попадание загрязнений в масляные каналы | Закупорка смазочной системы, износ распредвалов |
| Неполное удаление силиконового герметика | Неплотное прилегание новой прокладки по контуру |
Правила установки и затяжки клапанной крышки УМЗ 4216
Тщательно очистите привалочные поверхности ГБЦ и клапанной крышки от старой прокладки, масла и грязи. Используйте ветошь и обезжириватель (бензин, уайт-спирит), избегая попадания загрязнений в масляные каналы.
Проверьте состояние новой прокладки – она должна быть без деформаций и соответствовать модели двигателя. Уложите прокладку точно в посадочный паз крышки, убедившись в равномерном прилегании по всему периметру без перекосов.
Порядок затяжки крепежа
Установите крышку на головку блока, совместив монтажные отверстия. Вручную наживите все гайки/болты крепления для фиксации положения. Затяжку производите только динамометрическим ключом в строгой последовательности:
- Начните с центральных болтов
- Перейдите к крепежу по краям
- Двигайтесь крестообразно к противоположным углам
Применяйте усилие в два этапа:
- Предварительная затяжка: 2-3 Н∙м
- Окончательный момент: 7-9 Н∙м
| Этап | Момент (Н∙м) | Особенности |
|---|---|---|
| Предварительный | 2-3 | Равномерное прилегание прокладки |
| Финишный | 7-9 | Строго по схеме без пропусков |
После запуска двигателя дайте ему прогреться до рабочей температуры, затем проверьте герметичность соединения. При обнаружении течи масла – повторите процедуру затяжки с контролем момента. Категорически запрещено превышать указанные значения момента во избежание деформации крышки или срыва резьбы.
Контрольная проверка работы двигателя после регулировки
После завершения регулировки тепловых зазоров клапанов двигателя УМЗ 4216 обязательна контрольная проверка его работы. Эта процедура позволяет убедиться в правильности выполненных настроек и отсутствии посторонних шумов.
Проверка начинается с запуска силового агрегата на холостом ходу. Необходимо внимательно прослушать работу мотора на разных оборотах, выявляя возможные стуки или неравномерность вращения коленчатого вала.
Порядок проведения контрольной проверки
Основные этапы оценки:
- Визуальный осмотр на предмет утечек технических жидкостей из-под клапанной крышки.
- Анализ звуковой картины работы ГРМ в диапазоне оборотов:
- Холостой ход (700-800 об/мин)
- Средние обороты (2000-2500 об/мин)
- Переходные режимы (резкое нажатие/сброс педали газа)
- Контроль параметров с помощью диагностического оборудования:
| Параметр | Нормальное значение |
| Обороты холостого хода | 750±50 об/мин |
| Давление масла | не менее 0.8 бар на холостом ходу |
| Равномерность работы цилиндров | отклонение не более ±5% |
Критические признаки неисправности: металлический стук в районе клапанной крышки, "троение" двигателя, повышенная вибрация или нестабильные обороты требуют повторной проверки зазоров.
Регламентные сроки проведения регулировки клапанов
Соблюдение регламентных интервалов регулировки клапанов критически важно для поддержания работоспособности двигателя УМЗ 4216. Пропуск процедуры ведет к ускоренному износу деталей ГРМ, падению компрессии и снижению ресурса силового агрегата. Общая рекомендация для данного мотора – выполнять регулировку каждые 15 000 – 20 000 километров пробега или один раз в год, в зависимости от того, что наступит раньше.
Для двигателей УМЗ 4216 конкретный интервал корректируется условиями эксплуатации. При работе в тяжелых режимах (частые короткие поездки, постоянная езда с полной загрузкой или прицепом, высокий уровень запыленности, экстремальные температуры) периодичность сокращается до 10 000 – 15 000 км или двух раз в год. Регулярность проверки тепловых зазоров напрямую влияет на стабильность работы, расход топлива и масла.
Признаки необходимости внеплановой регулировки
- Характерное цоканье или стук в верхней части двигателя, особенно на холостых оборотах или при сбросе газа.
- Заметное снижение мощности и приемистости двигателя, "вялый" разгон.
- Увеличение расхода топлива без видимых причин.
- Неустойчивая работа на холостом ходу, троение двигателя.
- Затрудненный запуск мотора, особенно "на горячую".
| Условия эксплуатации | Рекомендуемый пробег (км) | Временной интервал |
|---|---|---|
| Стандартные (трасса, умеренные нагрузки) | 15 000 – 20 000 | 1 раз в год |
| Тяжелые (город, грузы, бездорожье, пыль) | 10 000 – 15 000 | 2 раза в год |
Своевременная регулировка по регламенту предотвращает прогрессирующую деформацию клапанов, прогары седел и разрушение толкателей. Пренебрежение сроками ведет к сложному и дорогостоящему ремонту головки блока цилиндров.
Опасные последствия увеличенных тепловых зазоров
Увеличенный тепловой зазор приводит к неполному закрытию клапанов при работе двигателя. Это провоцирует ударные нагрузки на тарелку клапана, седло и коромысло, вызывая их деформацию и ускоренный износ. Систематическое соударение деталей разрушает фаски седел и рабочую поверхность клапанов.
Постоянная вибрация от ударов ослабляет крепление деталей ГРМ, увеличивает нагрузку на распредвал и постели коромысел. Нарушается герметичность камеры сгорания, снижается компрессия и эффективность работы цилиндров.
Ключевые риски:
- Прогар клапанов – из-за отсутствия плотного прилегания раскалённые газы прорываются в выпускной/впускной тракт
- Разрушение направляющих втулок – вибрация вызывает радиальный люфт стержня клапана
- Снижение мощности двигателя – потеря компрессии уменьшает КПД цикла сгорания
- Повышенный расход топлива – неполное сгорание смеси из-за утечек газов
- Перегрев ГБЦ – нарушение теплоотвода через седло клапана
Характерные признаки проблем проявляются в виде металлического стука в верхней части двигателя на холостом ходу, снижения динамики разгона и увеличения дымности выхлопа. Наиболее критичным последствием становится обрыв штанги толкателя или разрушение коромысла с последующим падением клапана в цилиндр.
| Стадия износа | Симптомы | Вероятные повреждения |
| 0.2-0.3 мм | Лёгкое постукивание на холодную | Выработка пятна контакта коромысла |
| 0.4-0.6 мм | Постоянный стук, падение мощности | Прогары клапанов, трещины седел |
| >0.7 мм | Хлопки во впуске/выпуске, троение | Деформация коромысел, обрыв штанг |
Игнорирование регулировки провоцирует каскадные поломки: при разрушении коромысла клапан зависает в открытом положении, поршень бьёт по тарелке, что приводит к деформации стержня или пробою поршня. Восстановление двигателя после таких повреждений требует капитального ремонта.
Разрушительные эффекты слишком малых зазоров клапанов
При недостаточном тепловом зазоре клапан не способен полностью закрыться после прогрева двигателя. Это нарушает герметичность камеры сгорания в момент такта сжатия и рабочего хода.
Продолжительная эксплуатация с этой проблемой провоцирует цепь критических неисправностей. Основные последствия проявляются в ключевых узлах газораспределительного механизма и цилиндро-поршневой группы.
Основные последствия недостаточного зазора
- Прогорание тарелки клапана из-за постоянного контакта с горящими газами через неплотное прилегание
- Снижение компрессии и потеря мощности двигателя вследствие утечек из камеры сгорания
- Перегрев клапана и седла из-за нарушения теплоотвода через направляющую втулку
Дополнительные риски включают детонационное сгорание топливной смеси при такте сжатия. Это создает ударные нагрузки на поршневую группу и стенки цилиндров. Нагар на седлах клапанов усугубляет неплотное прилегание, формируя замкнутый круг разрушений.
| Эффект | Результат повреждений |
|---|---|
| Деформация стержня клапана | Заклинивание в направляющей втулке |
| Эрозия седла клапана | Необратимая потеря геометрии посадочной поверхности |
| Прорыв газов | Оплавление кромки поршня и разрушение свечи зажигания |
Список источников
Информация для статьи основана на технической документации производителя и специализированных автомобильных ресурсах.
Приведенные источники содержат официальные данные и практические рекомендации по обслуживанию силовых агрегатов.
- Официальное руководство по ремонту двигателей УМЗ-4216 (Ульяновский моторный завод)
- Технический бюллетень УМЗ №241 "Регламент ТО дизельных двигателей"
- Монография "Конструкция и обслуживание двигателей семейства УМЗ" (издательство "Транспортные системы")
- Протоколы испытаний моторного стенда НИЦИАМТ по тепловым зазорам клапанов
- Сборник трудов НТК "Современные технологии обслуживания коммерческого транспорта" (раздел "ГРМ УМЗ")
- Методическое пособие "Регулировка ГРМ дизельных ДВС" (учебный центр УАЗ)
