Регулировка зажигания ГАЗ-53 - порядок настройки
Статья обновлена: 18.08.2025
Правильная установка момента зажигания критически важна для стабильной работы двигателя ГАЗ-53.
Ошибки в настройке приводят к потере мощности, перерасходу топлива, детонации и повышенному износу силового агрегата.
Данная статья подробно объясняет порядок действий для точной установки угла опережения зажигания.
Рассматриваются методы регулировки с помощью стробоскопа и контрольной лампы, проверка и коррекция момента на холостом ходу и под нагрузкой.
Техника безопасности при работе с системой зажигания
Работа с системой зажигания связана с риском поражения электрическим током высокого напряжения (до 30 000 В), способным вызвать серьёзные травмы. Неправильные действия могут привести к короткому замыканию, повреждению оборудования или случайному запуску двигателя.
Дополнительную опасность создают легковоспламеняющиеся компоненты (топливо, пары бензина) и подвижные элементы двигателя. Искры при проверке цепи или неаккуратном обращении с клеммами способны спровоцировать возгорание.
Основные правила безопасности
- Отключайте аккумулятор перед началом работ: сначала «минусовую», затем «плюсовую» клемму.
- Используйте инструмент с изолированными рукоятками для предотвращения удара током.
- Не прикасайтесь к токоведущим частям (клеммам катушки, проводам свечей, контактам трамблёра) при включённом зажигании или работающем стартере.
- Избегайте проверки искры «на массу» путём держания высоковольтных проводов – используйте диэлектрические щипцы или специальный пробник.
- Исключите наличие открытого огня, искр и курения в зоне работ из-за риска воспламенения паров топлива.
- Работайте в хорошо проветриваемом помещении или на открытом воздухе.
- Надевайте защитные очки для предотвращения попадания искр или топлива в глаза.
- Следите, чтобы металлические предметы (ключи, инструменты) не касались клемм аккумулятора и «плюсовых» проводов во избежание короткого замыкания.
- Фиксируйте автомобиль стояночным тормозом, а при необходимости – противооткатными упорами.
Снятие крышки трамблёра для доступа к контактам
Отключите провод от клеммы «-» аккумуляторной батареи для предотвращения случайного запуска стартера или замыкания. Очистите корпус трамблёра от грязи ветошью, уделяя внимание области стыка крышки с корпусом – это предотвратит попадание мусора внутрь после демонтажа.
Найдите два пружинных фиксатора (защёлки) по бокам крышки трамблёра. Сожмите их пальцами одновременно в направлении к центру крышки, освобождая крепление. Не прикладывайте излишнего усилия во избежание поломки фиксаторов или трещин на крышке.
Порядок демонтажа
- Сдвиньте освобождённую крышку вертикально вверх без перекоса
- Извлеките высоковольтные провода из гнёзд крышки, запоминая их расположение (рекомендуется предварительно промаркировать)
- Отложите крышку контактами вверх на чистую поверхность
Важные замечания:
- Не допускайте попадания масла или воды на контакты бегунка и крышки
- Проверьте целостность угольного контакта в центре крышки
- При наличии трещин или следов пробоя (характерные тёмные дорожки) замените крышку
| Элемент крышки | Контроль при снятии |
|---|---|
| Центральный контакт | Подвижность пружины, износ графитового стержня |
| Боковые электроды | Отсутствие окисления, глубоких эрозийных кратеров |
| Внутренняя поверхность | Чистота, отсутствие трещин и токопроводящих дорожек |
Демонтаж высоковольтных проводов с распределителя
Перед началом работ убедитесь в выключенном зажигании и отсоединённой минусовой клемме аккумулятора для исключения случайного запуска двигателя или короткого замыкания. Очистите крышку трамблёра и провода от загрязнений, чтобы предотвратить попадание мусора в гнёзда при извлечении.
Визуально зафиксируйте положение проводов на крышке распределителя, используя маркировку или цифровую фотографию – критически важно сохранить исходную последовательность подключения для последующей правильной сборки. Осмотрите колпачки проводов на предмет трещин или следов пробоя изоляции.
Порядок снятия проводов
- Захватите резиновый колпачок провода у основания пальцами, не тяните за сам провод
- Проверните колпачок из стороны в сторону на 10-15 градусов для разрушения возможного прикипания
- Плавно потяните строго вдоль оси штырька распределителя до полного извлечения
- Повторите процедуру для остальных проводов в порядке, обратном подключению:
- Начинайте с центрального провода катушки зажигания
- Далее – цилиндр №1 (маркировка на крышке)
- Последовательно по часовой стрелке: 5-3-6-2-4 (стандартный порядок работы ГАЗ-53)
Важно: При отсутствии маркировки на крышке распределителя обязательно нанесите временные метки на провода и гнёздах перед демонтажем. Используйте меловые карандаши или бирки с номерами цилиндров.
| Цилиндр | Положение на крышке | Цвет изоляции (пример) |
|---|---|---|
| №1 | Против часовой стрелки от защёлки | Синий |
| №2 | Следующее по часовой стрелке | Жёлтый |
| №3 | Через гнездо от №1 | Красный |
| №4 | Напротив №1 | Зелёный |
| №5 | Между №1 и №3 | Белый |
| №6 | Симметрично №5 относительно оси | Чёрный |
| Катушка | Центральный контакт | Коричневый |
После демонтажа осмотрите контактные штырьки трамблёра и внутреннюю поверхность колпачков проводов – окисление или нагар требуют очистки мелкой наждачной бумагой. Уложите снятые провода на чистую поверхность без перегибов, сохраняя естественную кривизну.
Проверка состояния контактов прерывателя
Осмотрите контактную группу прерывателя-распределителя (трамблера) через смотровое окно в корпусе устройства. Убедитесь в отсутствии глубокого выгорания, трещин или оплавления рабочих поверхностей. Проверьте плотность прилегания контактов в замкнутом состоянии – между ними не должно быть видимых зазоров или перекосов.
Обратите внимание на состояние подвижного контакта (молотка) и неподвижной наковальни. Наличие масляных пятен, окисления или сильной копоти требует очистки поверхности. Убедитесь в отсутствии механических повреждений пружины молотка – она должна уверенно возвращать контакт в исходное положение.
Порядок диагностики и обслуживания
Для детальной проверки снимите крышку трамблера, открутив два фиксирующих винта. Последовательно выполните:
- Очистку контактов: обработайте поверхности чистой ветошью, смоченной в бензине или специальном очистителе электрооборудования. Не используйте абразивы!
- Контроль зазора: установите кулачок прерывателя напротив выступа ротора. Измерьте щупом 0.35-0.45 мм между контактами. При отклонении ослабьте винт крепления наковальни и отрегулируйте положение.
- Проверку износа: замените контактную группу при обнаружении:
- Глубины выработки > 0.5 мм
- Расслоения материала наковальни
- Ослабления заклепок крепления
| Параметр | Норма | Метод проверки |
|---|---|---|
| Ширина контакта | ≥ 2 мм | Визуальный замер |
| Усилие пружины | 500-700 г | Динамометром при размыкании |
| Сопротивление изоляции | ∞ Ом | Мегомметром на корпус |
После обслуживания смажьте вал кулачка 1-2 каплями моторного масла через фитильный масленки. Убедитесь в плавном ходе подвижного контакта без заеданий перед установкой крышки трамблера.
Очистка контактной группы прерывателя от нагара
Нагар на контактах прерывателя нарушает стабильность искрообразования, вызывая перебои в работе двигателя ГАЗ-53. Скопление оксидов и продуктов износа увеличивает сопротивление, препятствуя прохождению тока низкого напряжения через первичную цепь катушки зажигания.
Для очистки подготовьте мелкозернистую наждачную бумагу (№400-600), надфиль с мелкой насечкой или специальную алмазную пластину. Использование грубых абразивов или напильников недопустимо – это повредит вольфрамовое напыление контактных площадок.
Порядок выполнения работ
- Отключите аккумулятор, сняв провод с отрицательной клеммы.
- Снимите крышку трамблера, отжав две пружинные защёлки.
- Извлеките ротор распределителя, потянув его вверх.
- Вручную проверните коленвал (ключом за храповик) до максимального размыкания контактов прерывателя.
- Зачистите поверхности:
- Вставьте сложенную вдвое наждачную бумагу между контактами
- Плотно прижимая, протяните её 5-7 раз вперёд-назад
- Альтернатива – обработка алмазной пластиной лёгкими движениями «на себя»
- Удалите абразивную пыль ветошью, смоченной в чистом бензине.
- Проверьте результат: контакты должны иметь ровную матово-серебристую поверхность без выбоин и бугров.
После очистки обязательно отрегулируйте зазор между контактами (0.35-0.45 мм) и проверьте угол замкнутого состояния. Игнорирование этого этапа приведёт к ускоренному образованию нового нагара из-за неправильного искрообразования.
Осмотр кулачка трамблёра на наличие выработки
Снимите крышку трамблёра и ротор, чтобы получить доступ к кулачку. Тщательно очистите поверхность кулачка от грязи и масла ветошью, используя при необходимости бензин или WD-40 для удаления застарелых загрязнений. Убедитесь в отсутствии видимых трещин или сколов на металле.
Проведите визуальный и тактильный контроль граней кулачка. Вращайте вал трамблёра рукой, последовательно проверяя каждую грань. Особое внимание уделите вершинам выступов – именно в этих точках контактирует текстолитовая колодка бегунка.
Признаки критического износа
- Глубокие выемки на рабочих поверхностях (глубиной более 0.5 мм)
- Асимметричный износ граней (разная высота выступов)
- Заусенцы или задиры, ощущаемые при проведении пальцем
- Конусообразная форма вершин вместо прямоугольного профиля
При обнаружении указанных дефектов кулачок подлежит обязательной замене. Эксплуатация с изношенным кулачком приводит к нестабильности угла опережения зажигания, пропускам искрообразования и повышенной нагрузке на подшипник вала трамблёра.
| Допустимая выработка | Недопустимые дефекты |
| Равномерный блеск на поверхностях | Локальные вмятины на вершинах |
| Незначительные полированные риски | Ступенчатый износ между гранями |
| Единичные мелкие царапины | Расслоение металла на кромках |
После осмотра установите ротор и крышку трамблёра на место. Проверьте плотность прилегания крышки, исключив перекосы. При замене кулачка обязательно смажьте втулки вала трамблёра 2-3 каплями моторного масла перед сборкой.
Определение зазора между контактами прерывателя
Для точного измерения зазора между контактами прерывателя-распределителя потребуется специальный щуп толщиной 0,35–0,45 мм. Коленчатый вал двигателя необходимо провернуть до положения, при котором кулачок валика прерывателя максимально разводит контакты (верхняя точка выступа кулачка).
Щуп должен вставляться между контактами с легким сопротивлением, но без заклинивания. Если зазор не соответствует норме, ослабьте фиксирующий винт стойки неподвижного контакта с помощью ключа на 8 мм. Аккуратно поворачивайте регулировочный эксцентрик отверткой, контролируя положение щупа, после чего надежно затяните стопорный винт.
Последовательность регулировки зазора
- Снимите крышку прерывателя-распределителя и ротор.
- Проверните коленвал ключом до максимального разведения контактов.
- Вставьте щуп 0,35–0,45 мм между контактами.
- Ослабьте стопорный винт стойки неподвижного контакта.
- Поворачивайте эксцентрик до нужного натяга щупа.
- Затяните стопорный винт, повторно проверьте зазор.
Критические последствия неправильного зазора:
- Слишком малый зазор (менее 0,35 мм) – подгорание контактов, перебои искрообразования
- Слишком большой зазор (более 0,45 мм) – сокращение времени замкнутого состояния контактов, падение мощности
| Параметр | Нормальное значение | Инструмент |
|---|---|---|
| Зазор между контактами | 0,35–0,45 мм | Щуп плоский |
| Угол замкнутого состояния | 36–40° | Измерительный диск |
После регулировки прокрутите коленвал на два оборота и перепроверьте зазор в нескольких положениях кулачка для исключения биения валика. Убедитесь в отсутствии перекоса контактной группы и плавности скользящего движения.
Установка штока кулачка на вершине выступа
Для точной регулировки зажигания необходимо зафиксировать шток кулачка распределителя в верхней точке выступа. Это положение соответствует максимальному размыканию контактов прерывателя, что обеспечивает корректный момент искрообразования. Точность установки напрямую влияет на стабильность работы двигателя и угол опережения зажигания.
Проворачивайте коленчатый вал двигателя по часовой стрелке (с помощью ключа за болт шкива или пусковой рукоятки) до совпадения установочных меток. Контролируйте положение штока визуально через снятую крышку трамблера: когда метка на шкиве коленвала совместится с нужной риской на крышке ГРМ, вершина выступа кулачка должна приподнимать шток на максимальную высоту. Убедитесь в отсутствии зазора между толкателем и упором.
Ключевые нюансы операции:
- Направление вращения: Только по часовой стрелке – обратное движение сбивает настройки
- Проверка положения: При несовпадении – проверните коленвал на 360° и повторите выравнивание меток
- Контроль такта сжатия: Убедитесь, что поршень 1-го цилиндра завершает такт сжатия (при снятой свече)
Регулировка зазора контактов щупом 0.35-0.45 мм
Убедитесь, что двигатель остыл, а аккумуляторная батарея отключена. Снимите крышку распределителя зажигания и ротор для свободного доступа к контактам прерывателя. Проверните коленчатый вал двигателя специальным ключом (или пусковой рукояткой) до момента максимального расхождения контактов – когда кулачок валика распределителя упирается в текстолитовый выступ подвижного контакта.
Ослабьте винт крепления стойки неподвижного контакта, используя ключ или отвертку. Не допускайте полного выкручивания винта – ослабьте его ровно настолько, чтобы появилась возможность смещать стойку. Вставьте плоский щуп толщиной 0.35 мм между полностью разомкнутыми контактами.
Процесс настройки и проверки
Аккуратно перемещайте стойку неподвижного контакта, добиваясь, чтобы щуп входил между контактами с небольшим усилием на протягивание. Он не должен болтаться свободно или застревать. Затяните крепежный винт стойки, удерживая её в этом положении. Контрольно проверьте зазор щупом 0.45 мм – он должен проходить между контактами очень легко, почти без сопротивления. Если щуп 0.45 мм входит туго или не входит – отрегулируйте зазор заново.
Порядок действий после регулировки:
- Проверьте плавность хода подвижного контакта и отсутствие заеданий.
- Убедитесь, что площадки контактов чистые (при необходимости зачистите их мелкой надфильной пластиной).
- Установите ротор и крышку распределителя на место.
- Подключите аккумулятор.
Фиксация положения контактной группы после регулировки
После точной установки угла замкнутого состояния контактов (УЗСК) и проверки зазора необходимо надёжно закрепить контактную группу. Ослабьте стопорный винт крепления опорной пластины прерывателя только настолько, чтобы появилась возможность её поворота. Аккуратно вращайте пластину с контактами до совпадения контрольной риски на её основании с установочной меткой на корпусе трамблёра.
Удерживая пластину строго в этом положении, равномерно и плотно затяните стопорный винт крепления. Избегайте перекоса или смещения пластины при затяжке – даже незначительный сдвиг нарушит отрегулированный зазор. Проверьте надёжность фиксации, попытавшись слегка сдвинуть пластину отвёрткой, она должна оставаться неподвижной.
Контроль и завершающие действия
Обязательные шаги после фиксации:
- Повторно измерьте зазор между контактами щупом – он должен остаться в пределах 0.35-0.45 мм.
- Проверьте УЗСК с помощью угломера или контрольной лампы – угол должен соответствовать 55±3° для двигателя ЗМЗ-53.
- Протрите контактные поверхности пластин чистой ветошью, смоченной в бензине, для удаления возможных загрязнений.
Только после подтверждения корректности параметров установите крышку трамблёра, подключите высоковольтные провода в соответствии со схемой порядка работы цилиндров (1-5-4-2-6-3-7-8) и подсоедините центральный провод от катушки зажигания.
Снятие свечей зажигания для облегчения прокрутки
Снятие свечей зажигания исключает компрессию в цилиндрах, что существенно снижает усилие при проворачивании коленвала двигателя. Это необходимо для точной установки меток ГРМ при регулировке зажигания.
Перед демонтажем убедитесь в отсутствии грязи вокруг свечных колодцев. Попадание абразивных частиц в цилиндры приведёт к ускоренному износу деталей двигателя.
Порядок демонтажа
- Отсоедините высоковольтные провода, потянув за защитные колпачки (не за сами провода!)
- Очистите зону вокруг свечей сжатым воздухом или ветошью
- Вставьте свечной ключ 16 мм вертикально в свечной колодец
- Выверните свечи против часовой стрелки, придерживая ключ от перекоса
- Извлеките свечи вместе с резиновым уплотнителем ключа
Важно: располагайте демонтированные свечи в порядке цилиндров – это упростит диагностику состояния двигателя. Отверстия цилиндров временно прикройте чистой ветошью.
Нахождение метки ВМТ на маховике двигателя
Для определения верхней мёртвой точки (ВМТ) первого цилиндра необходимо получить доступ к маховику через смотровое окно в картере сцепления. Окно расположено на левой стороне двигателя (со стороны водителя) и закрыто резиновой заглушкой или металлической крышкой на болтах.
Очистите область вокруг окна от грязи перед демонтажем заглушки. После снятия защиты поверните коленчатый вал двигателя вручную с помощью пусковой рукоятки или ключа за болт шкива коленвала. Проворачивайте вал по часовой стрелке до совмещения меток на маховике со специальным указателем (штифтом или риской) на краю смотрового окна.
Типы меток на маховике ГАЗ-53
На маховике нанесены три основные риски, которые необходимо идентифицировать:
- Длинная риска с цифрой "0" – обозначает ВМТ первого цилиндра
- Короткая риска с цифрой "5" – опережение зажигания 5°
- Короткая риска с цифрой "10" – опережение зажигания 10°
При установке зажигания совмещайте указатель с меткой "5" для работы на бензине А-76 или меткой "10" для бензина АИ-92. Контрольная риска ВМТ ("0") используется как базовый ориентир при первоначальной настройке.
| Метка | Значение | Применение |
| 0 | ВМТ 1 цилиндра | Базовая установка |
| 5 | 5° до ВМТ | Бензин А-76 |
| 10 | 10° до ВМТ | Бензин АИ-92 |
Важно: Проворачивайте коленвал только в направлении нормального вращения двигателя (по часовой стрелке). При смещении маховика относительно указателя более чем на 1 деление повторите процедуру с начала, чтобы исключить погрешность люфтов в механизме.

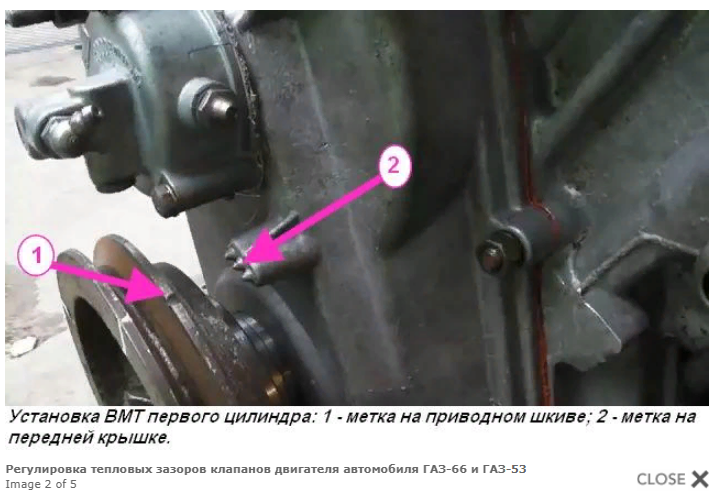

Совмещение меток шкива коленвала с указателем
Для точной установки момента зажигания необходимо добиться совпадения метки на шкиве коленчатого вала с неподвижным указателем, закрепленным на блоке цилиндров. Эта операция выполняется при положении поршня первого цилиндра в верхней мертвой точке (ВМТ) такта сжатия.
Проверните коленчатый вал с помощью пусковой рукоятки или ключа за болт крепления шкива. Вращение осуществляется по часовой стрелке (если смотреть со стороны радиатора) до момента совмещения риски на шкиве с треугольным выступом указателя.
Особенности меток шкива
На шкиве коленвала ГАЗ-53 нанесены три риски, соответствующие разным углам опережения зажигания:
- Первая риска (самая короткая) – 10° до ВМТ
- Вторая риска (средняя) – 5° до ВМТ
- Третья риска (длинная, с утолщением) – 0° (ВМТ)
Для выставления начального угла опережения зажигания совмещайте вторую риску (5° до ВМТ) с острием указателя. Контролируйте положение бегунка распределителя: он должен быть направлен на контакт первого цилиндра в крышке трамблера.
| Метка на шкиве | Угол до ВМТ | Назначение |
|---|---|---|
| Короткая риска | 10° | Корректировка при работе на бензине АИ-76 |
| Средняя риска | 5° | Стандартная установка для АИ-92/АИ-95 |
| Длинная риска | 0° | Проверка ВМТ, регулировка клапанов |
Убедитесь, что оба клапана первого цилиндра закрыты (коромысла свободно проворачиваются руками). При необходимости повторите проворачивание коленвала на 360°, если метки совпали на такте выпуска.
Как выставить зажигание на ГАЗ-53? Порядок, регулировка и установка
Для точной установки момента зажигания необходимо определить положение поршня первого цилиндра в такте сжатия. Этот этап критичен для последующей регулировки угла опережения зажигания.
Ошибка в определении такта приведет к некорректной работе двигателя: потере мощности, детонации или невозможности запуска. Следуйте инструкции для безошибочного выполнения операции.
Определение такта сжатия четырехтактного цикла
Такт сжатия – этап цикла, при котором оба клапана цилиндра закрыты, а поршень движется к верхней мертвой точке (ВМТ), сжимая топливовоздушную смесь. Отличить его от такта выпуска (где поршень также движется вверх) можно по следующим признакам:
- Снимите крышку с головки блока цилиндров для доступа к клапанам 1-го цилиндра.
- Проворачивайте коленчатый вал ключом за храповик по часовой стрелке.
- Наблюдайте за движением клапанов:
- При такте выпуска выпускной клапан открывается во время движения поршня вверх.
- При такте сжатия оба клапана остаются закрытыми на всем ходе поршня к ВМТ.
Альтернативный метод с использованием свечного отверстия:
- Выкрутите свечу зажигания 1-го цилиндра.
- Плотно закройте отверстие пальцем или бумажной пробкой.
- Проворачивайте коленвал до момента, когда давление в цилиндре начнет выталкивать палец/пробку – это начало такта сжатия.
| Такт | Положение клапанов | Направление поршня |
|---|---|---|
| Впуск | Впускной открыт | Вниз |
| Сжатие | Оба закрыты | Вверх |
| Рабочий ход | Оба закрыты | Вниз |
| Выпуск | Выпускной открыт | Вверх |
После фиксации такта сжатия совместите метку на шкиве коленвала с риской "0" на указателе. Поршень 1-го цилиндра теперь в ВМТ, что позволяет приступать к регулировке зажигания.
Установка поршня первого цилиндра в ВМТ
Снимите крышку клапанов двигателя для визуального контроля положения клапанов первого цилиндра. Проверните коленчатый вал за болт крепления шкива с помощью специального ключа или монтировки, соблюдая направление вращения (по часовой стрелке со стороны радиатора).
Контролируйте движение поршня через свечное отверстие или по меткам на шкиве коленвала. При подходе к ВМТ совместите риску на шкиве коленчатого вала с установочным штифтом (или меткой "0" на крышке привода ГРМ). Точное положение определяется при полностью закрытых клапанах первого цилиндра.
Проверка и точная установка ВМТ
Убедитесь в правильности положения:
- Такт сжатия: Оба клапана (впускной и выпускной) первого цилиндра должны быть закрыты – коромысла свободно покачиваются рукой.
- Метки: Длинная риска на шкиве коленвала совпадает с приливом-указателем на крышке картера сцепления, а метка "Г" на шестерне распределителя – с треугольным выступом на корпусе подшипников.
При необходимости внесите коррективы:
- Проверните коленвал на 30-40° назад (против часовой стрелки).
- Медленно поворачивайте вал по часовой стрелке, одновременно наблюдая за клапанами 1-го цилиндра.
- Остановите вращение сразу после полного закрытия клапанов (когда впускной клапан завершит подъем и опустится).
- Доведите метку на шкиве коленвала точно до совпадения с указателем.
После установки ВМТ запрещается проворачивать коленвал назад – это нарушит точность регулировки зажигания.
Выбор соответствующего бегунка трамблёра
Для корректной работы системы зажигания ГАЗ-53 критически важен правильный подбор бегунка трамблёра. Бегунок должен строго соответствовать модели распределителя зажигания, установленного на двигателе ЗМЗ-53. Использование несовместимой детали приведёт к нарушению контактного зазора и некорректной передаче напряжения на свечные провода.
Основные параметры выбора включают посадочный диаметр оси (стандартно 8 мм для оригинальных трамблёров Р-119Б или Р-137), конфигурацию токопроводящей пластины и угол разворота контактной площадки. Убедитесь, что внутренний паз бегунка точно совпадает с формой кулачка вала распределителя – люфт или перекос недопустимы.
Критерии выбора
- Совместимость с трамблёром: Для Р-119Б – бегунок 38.3706-01, для Р-137 – 38.3706-02
- Материал контакта: Медно-графитовый наконечник без следов эрозии
- Угол охвата: 27±1° для равномерного распределения разряда
| Параметр | Р-119Б | Р-137 |
| Артикул бегунка | 38.3706-01 | 38.3706-02 |
| Диаметр оси (мм) | 8 | 8 |
| Угол контактной площадки | 90° | 110° |
При установке проверяйте плотность прилегания пружины к угольному электроду в крышке трамблёра – усилие должно составлять 0.5-0.7 Н. Важно: после замены бегунка обязательна проверка угла опережения зажигания стробоскопом.
Регулировка зажигания на ГАЗ-53: ослабление крепления распределителя
Перед корректировкой угла опережения зажигания требуется обеспечить подвижность корпуса трамблера. Фиксатор распределителя находится на его платформе в месте прилегания к блоку цилиндров.
Подготовьте рожковый или накидной ключ на 13 мм. Убедитесь в свободном доступе к крепежному элементу – при необходимости демонтируйте мешающие патрубки или провода для удобства работы.
Процесс ослабления крепления
Шаг 1: Локализуйте стопорную гайку на кронштейне корпуса распределителя. Она расположена в нижней части трамблера со стороны радиатора.
Шаг 2: Наденьте ключ на гайку и плавно проверните его против часовой стрелки. Совершите 2-3 оборота до появления умеренного люфта корпуса.
Важно:
- Не выкручивайте гайку полностью – это приведет к смещению установочных меток и необходимости повторной синхронизации.
- Контролируйте усилие – деформация кронштейна нарушит точность регулировки.
Правильно ослабленное крепление позволяет рукой проворачивать корпус распределителя с ощутимым сопротивлением (примерно 5-7° в каждую сторону), сохраняя заданное положение до финальной затяжки.
Поворот трамблёра по часовой стрелке до упора
После фиксации коленчатого вала в положении ВМТ такта сжатия 1-го цилиндра и совмещения меток на шкиве и крышке ГРМ, ослабьте гайку крепления корпуса трамблёра. Возьмитесь за корпус прерывателя-распределителя и плавно поворачивайте его по часовой стрелке до упора, преодолевая сопротивление пружины центробежного регулятора. Важно выполнять это действие без рывков, контролируя момент касания грузиков о внутренние ограничители корпуса.
Данное положение соответствует максимальному углу опережения зажигания, обеспечиваемому механизмом. Удерживая трамблёр в этом крайнем положении, не допускайте его обратного смещения против часовой стрелки, так как это нарушит начальную настройку. Убедитесь, что бегунок остаётся направленным на контакт крышки, соответствующий первому цилиндру.
Порядок действий после поворота
Выполните следующие шаги для завершения регулировки:
- Затяните крепёжную гайку с моментом 32-40 Н·м, контролируя сохранение положения корпуса.
- Подсоедините стробоскоп к высоковольтному проводу 1-го цилиндра согласно инструкции прибора.
- Запустите двигатель и прогрейте его до рабочей температуры (80-90°C).
Контрольные параметры на работающем двигателе:
| Обороты ХХ | 600-700 об/мин |
| Угол опережения | 8-10° до ВМТ |
| Метка шкива | Должна совпадать со средним риской на крышке ГРМ |
При отклонениях от нормы ослабьте гайку и незначительно поворачивайте трамблёр против часовой стрелки для уменьшения угла опережения. После каждой корректировки затягивайте крепление и проверяйте параметры заново.
Установка бегунка напротив контакта 1-го цилиндра
Проворачивайте коленчатый вал двигателя специальным ключом до совмещения установочных меток. Контролируйте положение по риске на шкиве коленвала: она должна совпасть с отметкой "0" (ВМТ) на указателе крышки ГРМ. Убедитесь, что поршень 1-го цилиндра находится в такте сжатия – при этом оба клапана закрыты, а резиновый шланг, снятый с вакуум-корректора трамблёра, свободно надевается на штуцер.
Снимите крышку распределителя зажигания для визуального контроля. Бегунок ротора должен быть направлен строго на внутренний контакт крышки, соответствующий высоковольтному проводу 1-го цилиндра. Если положение отличается – ослабьте гайку крепления корпуса трамблёра и аккуратно поворачивайте его вокруг оси до точного совпадения оси бегунка с нужным контактом.
Порядок подключения проводов
При установке крышки распределителя соблюдайте последовательность работы цилиндров 1-5-4-2-6-3-7-8. Расположение контактов:
- Отсчёт ведите от метки 1-го цилиндра по часовой стрелке
- Провод 1-го цилиндра – базовая точка
- Следующий контакт (по вращению ротора) – 5-й цилиндр
- Далее по порядку: 4, 2, 6, 3, 7, 8

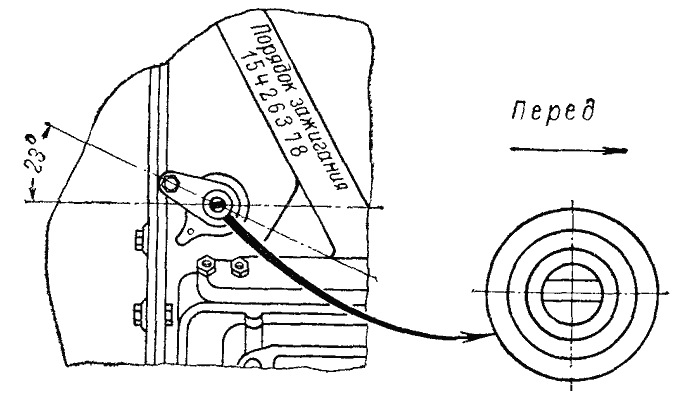

Фиксация корпуса распределителя в базовом положении
После совмещения меток на маховике, указывающих на ВМТ такта сжатия в 1-м цилиндре, и установки бегунка распределителя точно напротив контакта на крышке, ведущего к свече 1-го цилиндра, необходимо зафиксировать корпус трамблера в этом базовом положении. Это исходная точка для последующей регулировки момента зажигания.
Осторожно прижмите корпус распределителя к блоку двигателя, удерживая его строго в найденном положении без малейшего проворота. Убедитесь, что бегунок не сместился относительно контакта первого цилиндра. Затяните гайку крепления корпуса распределителя, сохраняя его ориентацию.
Ключевые моменты фиксации
Во время затяжки крепежной гайки критически важно предотвратить любое смещение корпуса:
- Контроль бегунка: Не сводите глаз с положения бегунка относительно контакта крышки 1-го цилиндра. Малейший проворот корпуса при затяжке сведет на нет точность установки.
- Аккуратность затяжки: Затягивайте гайку крепления равномерно и плавно, без резких усилий, которые могут вызвать смещение. Используйте подходящий рожковый или накидной ключ.
- Проверка после фиксации: Сразу после затяжки визуально перепроверьте совпадение меток ВМТ (убедитесь, что поршень 1-го цилиндра именно в ВМТ *сжатия*, а не перекрытия клапанов) и положение бегунка.
Помните: Правильно зафиксированный в базовом положении корпус распределителя – основа для точной последующей установки и регулировки угла опережения зажигания. Любая ошибка на этом этапе потребует переделки всей работы.
Соединение индикатора стробоскопа с питанием
Индикатор стробоскопа требует подключения к источнику питания для своей работы. Большинство моделей оснащены двумя проводами: один для подачи напряжения, второй – для подключения к "массе" автомобиля. Питание берется непосредственно от бортовой сети ГАЗ-53.
Красный провод (плюсовой) подключается к положительной клемме аккумулятора или к любой плюсовой точке в моторном отсеке, где есть напряжение при включенном зажигании. Черный провод (минусовой) фиксируется на чистом неокрашенном участке кузова, двигателя или отрицательной клемме АКБ. Обязательно соблюдайте полярность.
Ключевые шаги подключения
- Заглушите двигатель и снимите крышку трамблера
- Надежно закрепите "крокодил" красного провода стробоскопа на плюсовой клемме АКБ
- Зафиксируйте черный провод на болте двигателя или кузова (место должно быть очищено от грязи и краски)
- Проверьте отсутствие перегибов проводов вблизи вентилятора и движущихся деталей
Важно: при использовании дешевых стробоскопов избегайте подключения к генератору – скачки напряжения могут вывести прибор из строя. Для точной работы убедитесь, что контакты "крокодилов" не окислены и обеспечивают надежное соединение.
Подключение датчика стробоскопа к высоковольтному проводу
Индукционный датчик стробоскопа крепится непосредственно на высоковольтный провод первого цилиндра без нарушения изоляции. Используйте специальный зажим-прищепку на корпусе датчика, обеспечивающий надежную фиксацию. Перед подключением очистите провод от грязи и влаги для предотвращения ложных срабатываний.
Направление установки критично: стрелка на корпусе датчика должна указывать в сторону свечного наконечника. Неправильная ориентация исказит сигнал синхронизации. Избегайте контакта датчика с подвижными деталями двигателя и нагретыми поверхностями во избежание повреждений.
- Определите провод 1-го цилиндра: отсчитайте от шкива коленвала по порядку работы 1-5-4-2-6-3-7-8.
- Зафиксируйте датчик на центральной части провода, отступив 5-7 см от свечного наконечника.
- Проверьте соосность стрелки датчика и направления провода к свече.
- Подключите питание стробоскопа к АКБ: красный зажим – на «+», черный – на «-».
Важно: При работающем двигателе не касайтесь токоведущих элементов системы зажигания. Для проверки сигнала кратковременно запустите мотор – датчик должен передавать вспышки на лампу стробоскопа.
Пуск двигателя с последующим прогревом до рабочих температур
После завершения регулировки зажигания убедитесь, что рычаг КПП установлен в нейтральное положение, стояночный тормоз активирован, а аккумуляторная батарея имеет достаточный заряд. Проверьте уровень охлаждающей жидкости и моторного масла, при необходимости долейте до нормы.
Поверните ключ зажигания в положение "запуск", удерживая 5-10 секунд. При нормальной работе системы двигатель запустится с характерным ровным звуком. Если запуск не произошел в течение 15 секунд, сделайте паузу 1-2 минуты для восстановления аккумулятора перед повторной попыткой.
Процедура прогрева двигателя
После успешного запуска не допускайте резкого повышения оборотов. Двигатель должен работать на холостом ходу (600-700 об/мин). Следите за показаниями приборов:
- Контролируйте давление масла (должно быть не ниже 1 кгс/см² на холостых)
- Наблюдайте за стрелкой температуры охлаждающей жидкости
- Отслеживайте стабильность оборотов по тахометру
Признаки правильного прогрева:
- Плавное снижение оборотов до нормальных холостых
- Исчезновение вибраций и посторонних шумов
- Установление стабильного давления масла (>2 кгс/см²)
| Этап прогрева | Температура ОЖ | Длительность |
| Начальный прогрев | до 40°C | 1-2 минуты |
| Основной прогрев | 40-80°C | 3-5 минут |
| Рабочий режим | 80-95°C | готов к нагрузке |
При достижении 60-70°C плавно повысьте обороты до 1000-1200 об/мин на 30 секунд для улучшения циркуляции масла. Полностью прогретым двигатель считается при выходе на рабочую температуру 80-90°C, когда термостат открывает большой контур охлаждения. Только после этого разрешается начинать движение.
Направление стробоскопа на установочные метки двигателя
Подключите стробоскоп согласно инструкции: зажим "массы" (черный провод) к клемме "-" аккумулятора или массе двигателя, красный провод – к клемме "+" АКБ, а сигнальный датчик (индукционного типа) закрепите на высоковольтном проводе первого цилиндра. Убедитесь, что метки на шкиве коленвала и передней крышке двигателя очищены от грязи и масла – их должно быть хорошо видно при работе мотора.
Запустите двигатель и прогрейте его до рабочей температуры (80-90°C). Держите обороты холостого хода в пределах 500-600 об/мин. Направьте луч стробоскопа на шкив коленчатого вала и неподвижную метку (указатель) на крышке ГРМ. Вспышки стробоскопа "остановят" вращение шкива, создав иллюзию неподвижности метки на шкиве относительно стационарного указателя.
Контроль и интерпретация показаний
При правильно выставленном зажигании метка на шкиве должна совпадать с длинной риской (основной меткой) на крышке ГРМ. Если метки не совпадают:
- Опережение зажигания – метка на шкиве смещена вперед по вращению относительно указателя.
- Запаздывание зажигания – метка на шкиве смещена назад относительно указателя.
Для точной регулировки ослабьте гайку крепления корпуса трамблера. Поворачивайте трамблер:
- Против часовой стрелки – увеличивает угол опережения.
- По часовой стрелке – уменьшает угол опережения.
После каждого изменения проверяйте совпадение меток стробоскопом, затем затяните гайку трамблера и проверьте работу двигателя под нагрузкой.
Контроль положения метки под стробоскопическим светом
Стробоскопический контроль позволяет визуально проверить совпадение меток на шкиве коленвала с указателем при рабочей частоте вращения двигателя. Прибор подключается к высоковольтному проводу первого цилиндра и мигает синхронно с искрообразованием, "замораживая" метку шкива в поле зрения.
Перед проверкой прогрейте двигатель до рабочей температуры (80-90°C), заглушите мотор и подключите питание стробоскопа к аккумулятору, а датчик – к ВВ-проводу 1-го цилиндра. Запустите двигатель и дайте ему работать на холостом ходу (500-600 об/мин).
Порядок проверки и корректировки
- Направьте луч стробоскопа на шкив коленвала и указатель в передней части двигателя.
- При правильной установке зажигания метка на шкиве будет казаться неподвижной и строго совпадать с неподвижным указателем (обычно средняя риска на шкале).
- Если метка смещена относительно указателя:
- Опережение (метка убегает вперед по вращению) – ослабьте гайку крепления трамблера и поверните корпус по часовой стрелке.
- Запаздывание (метка отстает) – поверните корпус трамблера против часовой стрелки.
- Проворачивайте корпус прерывателя-распределителя небольшими рывками (2-3 мм за раз), постоянно контролируя положение метки через стробоскоп.
- Зафиксируйте гайку трамблера после достижения точного совпадения. Повторно проверьте метку на 2000 об/мин – смещение не должно превышать 4-5°.
| Наблюдаемое смещение метки | Регулировочное действие |
|---|---|
| Вперед по вращению шкива | Поворот трамблера по часовой стрелке |
| Назад относительно указателя | Поворот трамблера против часовой стрелки |
При корректировке избегайте резких движений – даже небольшой поворот трамблера существенно меняет угол опережения. После фиксации гайки выполните контрольный замер на всех режимах работы двигателя.
Корректировка угла опережения вращением трамблёра
После базовой установки зажигания по меткам проверьте работу двигателя под нагрузкой. Разгоните автомобиль на ровной дороге до скорости 40–50 км/ч на прямой передаче, затем резко нажмите педаль газа до упора. Следите за появлением детонационных стуков («цокания»), напоминающих звон поршневых пальцев.
При возникновении сильной кратковременной детонации (2–3 секунды) угол опережения оптимален. Если стуки отсутствуют или длятся дольше – требуется корректировка вращением трамблёра. Для этого ослабьте гайку крепления его корпуса.
Направление вращения трамблёра
- Детонация отсутствует/слишком слабая: Поверните корпус трамблёра против часовой стрелки (увеличивая УОЗ). Каждое деление шкалы на корпусе ≈ 4–8° по коленвалу.
- Детонация сильная/длительная: Поверните корпус трамблёра по часовой стрелке (уменьшая УОЗ). Делайте небольшие корректировки (1–2 мм).
После каждого изменения затягивайте гайку, повторяйте проверку на ходу. Добейтесь чёткой, но кратковременной детонации при резком разгоне. Помните: работа на слух требует опыта; при сомнениях используйте стробоскоп для точной проверки УОЗ после дорожной регулировки.
Регулировка зажигания на 7-10 градусов до ВМТ
Для точной установки угла опережения зажигания (УОЗ) на двигателе ЗМЗ-53 ГАЗ-53 необходимо выставить значение 7–10° до ВМТ первого цилиндра. Этот параметр критичен для оптимальной работы двигателя: слишком раннее зажигание вызывает детонацию, а позднее – снижение мощности и перегрев.
Подготовьте ключ на 13 мм для гайки трамблера, контрольную лампу (12 В) или стробоскоп, а также ключ для проворачивания коленвала. Убедитесь, что зазор в контактах прерывателя выставлен в 0,35–0,45 мм, аккумулятор заряжен, а свечи очищены.
Порядок регулировки
- Проверните коленвал ключом за храповик до совмещения метки "10" на шкиве с указателем ВМТ на блоке цилиндров (для 7° используйте промежуточное положение между "0" и "10").
- Снимите крышку трамблера: бегунок должен быть направлен на контакт 1-го цилиндра (проверьте по схеме порядка работы цилиндров 1-5-4-2-6-3-7-8).
- Ослабьте гайку крепления корпуса распределителя на 13 мм.
- Подключите контрольную лампу: один провод – на "массу", второй – к клемме низкого напряжения катушки зажигания.
- Включите зажигание и медленно поворачивайте корпус трамблера против часовой стрелки до загорания лампы (начало размыкания контактов).
- Плавно поворачивайте корпус по часовой стрелке до момента погасания лампы – зафиксируйте это положение.
- Затяните гайку трамблера, удерживая корпус от смещения.
При использовании стробоскопа запустите двигатель, направьте луч на метки шкива. При холостых оборотах (650–750 об/мин) метка должна совпадать с риской 7–10°. Корректируйте угол поворотом трамблера и затяните гайку.
| Метка на шкиве | Угол до ВМТ | Визуальный ориентир |
|---|---|---|
| 0 | ВМТ | Совпадение с длинной риской на крышке ГРМ |
| 10 | 10° | Вторая короткая риска справа от "0" |
| 7 | 7° | Середина между "0" и "10" |
Для проверки прогрейте двигатель и резко разгонитесь под нагрузкой: допустима кратковременная детонация (2–3 сек). Если стук отсутствует – угол поздний, если продолжительный – ранний. Корректируйте поворотом трамблера на 1–2°.
Затяжка болта крепления корпуса распределителя после настройки
После точной установки угла опережения зажигания путём вращения корпуса распределителя необходимо надёжно зафиксировать его положение. Для этого крепёжный болт, расположенный в нижней части корпуса трамблёра, должен быть равномерно и плотно затянут.
Используйте рожковый или накидной ключ соответствующего размера (обычно 13 мм). Прилагайте умеренное усилие – чрезмерная затяжка может привести к повреждению корпуса распределителя, резьбы в блоке цилиндров или деформации монтажной площадки.
Ключевые этапы и рекомендации:
- Убедитесь, что установленный угол опережения зажигания соответствует норме (7–10° до ВМТ для бензина А-76/АИ-80 при оборотах холостого хода).
- Чистой ветошью удалите масло или грязь с резьбовой части болта и посадочного места.
- Плавно затягивайте болт крест-накрест (если их два) или равномерно по кругу, контролируя, чтобы корпус не смещался от вибрации ключа.
- Приложите достаточное усилие для предотвращения самопроизвольного проворачивания под воздействием вибрации двигателя.
Сразу после затяжки выполните контрольную проверку установки зажигания стробоскопом на работающем двигателе. Незначительное смещение меток при затяжке – распространённое явление, требующее последующей корректировки положения корпуса распределителя и повторной фиксации.
Проверка установки угла на слух при работе двигателя
Данный метод позволяет косвенно оценить правильность установки угла опережения зажигания по реакции двигателя на изменение нагрузки. Он основан на анализе звука работы мотора при резком изменении оборотов и требует минимального оборудования.
Перед проверкой прогрейте двигатель до рабочей температуры (80-90°C), установите холостой ход в пределах 500-600 об/мин. Убедитесь, что трамблер надежно зафиксирован, но его корпус можно поворачивать регулировочными болтами.
Алгоритм проверки и регулировки
- Резко нажмите педаль акселератора на 2/3 хода и сразу отпустите
- Прослушайте реакцию двигателя:
- Раннее зажигание: металлический стук (детонация) при разгоне
- Позднее зажигание: "чихание" в карбюратор, вялый разгон, провалы
- Норма: плавный набор оборотов без посторонних звуков
- Ослабьте крепежную гайку трамблера при необходимости коррекции
- Поворачивайте корпус трамблера:
Направление поворота Эффект Признак для применения По часовой стрелке Уменьшение угла (позднее) При детонационных стуках Против часовой стрелки Увеличение угла (раньше) При вялом разгоне и "чихании" - Выполняйте регулировку минимальными шагами (2-3° поворота корпуса)
- После каждой корректировки проверяйте реакцию двигателя на резкое открытие дросселя
- Зафиксируйте трамблер гайкой при достижении плавного разгона без детонации
Учтите, что точность этого метода зависит от опыта исполнителя. При сильной детонации немедленно уменьшите угол, чтобы предотвратить повреждение двигателя. Для точной настройки рекомендуется дополнительная проверка стробоскопом.
Контроль реакции двигателя на резкое увеличение оборотов
После предварительной установки угла опережения зажигания необходимо проверить корректность настройки под нагрузкой. Для этого оценивают реакцию двигателя на резкое открытие дроссельной заслонки при работе на холостом ходу.
Прогрейте двигатель до рабочей температуры (80-90°C). Убедитесь, что холостой ход стабилен (500-600 об/мин). Резко и полностью нажмите педаль акселератора, затем сразу отпустите её. Внимательно отследите поведение мотора в момент открытия дросселя и при последующем сбросе газа.
Оценка реакции двигателя
Корректно выставленное зажигание проявляется следующим образом:
- Плавный разгон – обороты быстро растут без рывков или провалов.
- Кратковременная детонация – допускается 1-2 секунды легкого металлического «звона» (как стук шариков) сразу после нажатия педали, который исчезает при дальнейшем разгоне.
- Стабильный сброс оборотов – после отпускания педали двигатель без задержек возвращается к устойчивым оборотам холостого хода, не глохнет.
Типичные признаки некорректной настройки:
- Сильная продолжительная детонация («стук пальцев») – свидетельствует о слишком раннем зажигании. Требуется повернуть трамблер по часовой стрелке на 1-2°.
- Задержка реакции, «провалы», хлопки в карбюратор – признаки позднего зажигания. Требуется повернуть трамблер против часовой стрелки на 1-2°.
- Неустойчивый сброс оборотов или остановка двигателя – часто связано с критически ранним или поздним углом.
После каждой корректировки поворачивайте корпус трамблера на небольшой угол (1-2 миллиметра по шкале октан-корректора) и повторяйте проверку. Добивайтесь оптимальной реакции: минимальная допустимая детонация при максимально отзывчивом разгоне.
Проведение дорожного теста при начале движения
Заведите прогретый до рабочей температуры двигатель ГАЗ-53 и начните движение по ровному участку дороги. Разгоните автомобиль последовательно на каждой передаче до скорости 40-50 км/ч, обращая внимание на поведение мотора и отсутствие детонационных стуков.
Резко нажмите педаль акселератора на ⅔ хода при движении на 4-й передаче со скоростью 25-30 км/ч. Слушайте работу двигателя: кратковременная детонация (металлические постукивания) должна пропасть через 2-3 секунды после увеличения нагрузки. Если стуки отсутствуют полностью или продолжаются дольше – требуется коррекция момента зажигания.
Корректировка угла опережения по результатам теста
При выявлении отклонений выполните регулировку:
- Длительная детонация: ослабьте болт крепления корпуса прерывателя-распределителя и поверните трамблер против часовой стрелки на 1-2° (уменьшение угла опережения)
- Отсутствие детонации: поверните корпус трамблера по часовой стрелке на 1-2° (увеличение угла опережения)
После каждой корректировки повторите дорожный тест. Правильно выставленное зажигание обеспечивает:
- Резкий отклик на нажатие педали газа
- Плавную работу двигателя под нагрузкой
- Исчезновение детонационных стуков через 2-3 секунды после разгона
Диагностика детонации при движении под нагрузкой
Детонация проявляется металлическим стуком в двигателе при движении под нагрузкой (подъем в гору, разгон с грузом), напоминающим звон поршневых пальцев. Ее возникновение указывает на слишком раннее зажигание или использование топлива с низким октановым числом. Игнорирование детонации приводит к разрушению поршней, прокладки ГБЦ и шатунных подшипников.
Для точной диагностики прогрейте двигатель до рабочей температуры (80-90°C) и выберите ровный участок дороги с умеренным подъемом. Разгоните автомобиль на прямой передаче (III или IV) до скорости 30-40 км/ч, затем резко нажмите педаль акселератора до упора. В момент резкого увеличения нагрузки прислушайтесь к характерному звонкому стуку из блока цилиндров – это признак детонации.
Методы устранения детонации
При обнаружении детонации выполните следующие действия:
- Проверьте соответствие топлива: используйте бензин АИ-92 или выше. Низкооктановое топливо детонирует даже при корректно выставленном зажигании.
- Откорректируйте угол опережения:
- Ослабьте гайку крепления октан-корректора на распределителе зажигания.
- Поверните корпус трамблера по часовой стрелке на 1-2 деления шкалы октан-корректора (каждое деление ≈ 2° коленвала).
- Затяните гайку и повторите тест-драйв под нагрузкой.
Критерии правильной регулировки:
| Состояние | Признак | Действие |
| Норма | Кратковременная (1-2 сек) детонация при резком нажатии на газ, исчезающая после набора скорости | Регулировка не требуется |
| Раннее зажигание | Сильная продолжительная детонация, стук на всех режимах нагрузки | Увеличить задержку (вращать трамблер по часовой стрелке) |
| Позднее зажигание | Отсутствие детонации, вялый разгон, перегрев двигателя, черный дым из глушителя | Уменьшить задержку (вращать трамблер против часовой стрелки) |
Повторяйте корректировку до достижения кратковременной детонации в момент резкого увеличения нагрузки. Избегайте полного отсутствия "звонка" – это свидетельствует о позднем зажигании, снижающем мощность и повышающем расход топлива. После финальной настройки затяните гайку трамблера моментом 25-30 Н·м.
Тонкая корретировка угла опережения при детонации
При возникновении детонации ("стука пальцев") во время движения под нагрузкой на горячем двигателе требуется уменьшить угол опережения зажигания (УОЗ). Для этого ослабьте гайку крепления октан-корректора на корпусе трамблера. Проворачивайте корпус прерывателя-распределителя по часовой стрелке на 0,5–1 деление шкалы октан-корректора (каждое деление соответствует 2° поворота коленвала). Зафиксируйте гайку и проверьте работу мотора.
Если детонация сохраняется, повторите регулировку, смещая трамблер ещё на одно деление. При отсутствии детонации на низких оборотах, но её появлении при резком нажатии на педаль газа, увеличьте УОЗ вращением корпуса против часовой стрелки на аналогичную величину. Контролируйте результат тестовой поездкой с нагрузкой.
Ключевые принципы корректировки
- Детонация на установившемся режиме: Уменьшать УОЗ до исчезновения стуков.
- Детонация при разгоне: Увеличивать УОЗ на минимально необходимое значение.
- Отсутствие детонации: Проверить реакцию мотора на резкое открытие дросселя.
| Симптом | Направление вращения трамблера | Величина смещения |
|---|---|---|
| Постоянный "стук пальцев" под нагрузкой | По часовой стрелке | 0,5–1 деление |
| Детонация только при резком ускорении | Против часовой стрелки | 0,5–1 деление |
После каждой регулировки выполняйте проверку:
- Прогрейте двигатель до рабочей температуры (80–90°C).
- Разгоните автомобиль до 40–50 км/ч на прямой передаче.
- Резко выжмите педаль газа на ¾ хода.
- Оцените наличие/отсутствие кратковременной детонации (не более 2–3 секунд).
Важно! Избегайте установки излишне раннего зажигания – это ведёт к разрушению поршневой группы. При невозможности устранить детонацию коррекцией УОЗ проверьте качество топлива, состояние цилиндропоршневой группы и правильность работы карбюратора.
Замена крышки распределителя после завершения работ
Перед установкой новой крышки распределителя тщательно очистите посадочную поверхность на корпусе трамблера от грязи, масла и остатков старой прокладки. Убедитесь, что контакты внутри крышки и на роторе не имеют нагара или коррозии – при необходимости зачистите их мелкой наждачной бумагой.
Проверьте целостность угольного контактного щетка в центре крышки: он должен свободно двигаться в пазу под действием пружины и не быть изношенным. Уложите новую резиновую прокладку в паз крышки, обеспечивая равномерное прилегание без перекосов.
Порядок установки и проверки
Аккуратно установите крышку на корпус распределителя, совместив метки или фиксаторы. Равномерно затяните крепежные пружинные защелки (или винты, в зависимости от модели) до плотного прилегания без перекоса. Подсоедините высоковольтные провода в строгом соответствии с порядком работы цилиндров двигателя:
- Провод от катушки зажигания к центральному гнезду крышки
- Провода к свечам цилиндров в последовательности 1-5-4-2-6-3-7-8 (по часовой стрелке)
Обязательная проверка после замены:
- Запустите двигатель и убедитесь в отсутствии "прострелов" или троения
- Проследите за стабильностью работы на холостом ходу и при плавном увеличении оборотов
- В темноте осмотрите крышку – не должно быть видно искрения или пробоев тока
Установка высоковольтных проводов в правильном порядке
Правильная последовательность подключения высоковольтных проводов критична для корректной работы 8-цилиндрового V-образного двигателя ЗМЗ-53. Нарушение порядка приведет к перебоям в зажигании, потере мощности и повышенному расходу топлива. Все манипуляции выполняются при выключенном зажигании.
Порядок работы цилиндров: 1-5-4-2-6-3-7-8. Контакты на крышке трамблера расположены по кругу и нумеруются по часовой стрелке, начиная от метки ВМТ первого цилиндра. Расположение цилиндров: правый ряд (по ходу авто) – 1,2,3,4; левый ряд – 5,6,7,8.
Схема подключения
| Контакт трамблера | Номер цилиндра |
|---|---|
| 1 (стартовый) | 1 |
| 2 | 5 |
| 3 | 4 |
| 4 | 2 |
| 5 | 6 |
| 6 | 3 |
| 7 | 7 |
| 8 | 8 |
Центральный провод: Подключается от катушки зажигания к центральному гнезду трамблера. Контролируйте плотность посадки – недопустим люфт или искрение.
Правила монтажа:
- Укладывайте провода в штатные держатели, исключая перегибы и контакт с подвижными деталями
- Свечные наконечники должны плотно садиться на свечи с характерным щелчком
- Избегайте перекрещивания проводов – при необходимости используйте хомуты
- Проверьте отсутствие трещин на изоляции и коррозии на контактах
После установки запустите двигатель и убедитесь в равномерной работе без пропусков зажигания. При возникновении детонации или троения перепроверьте соответствие схеме подключения.
Проверка качества контактов проводов на катушке зажигания
Надежность соединения проводов с клеммами катушки напрямую влияет на стабильность искрообразования. Ослабление контактов или окисление поверхностей вызывает рост переходного сопротивления, что снижает напряжение во вторичной цепи и приводит к пропускам воспламенения.
Начинайте проверку с визуального осмотра: убедитесь в отсутствии трещин на корпусе катушки, расслоения изоляции проводов и признаков коррозии на клеммах. Особое внимание уделите центральному высоковольтному проводу, идущему к распределителю, и низковольтным проводам (клеммы Б+ и К-).
Алгоритм диагностики и обслуживания
Проверка фиксации проводов:
- Отсоедините провода от клемм катушки
- Очистите контактные штыри мелкой наждачной бумагой (№400-600)
- Проверьте плотность посадки наконечников проводов на штыри методом легкого подергивания
Контроль электрического сопротивления:
- Центральный высоковольтный провод: установите мультиметр в режим измерения кОм. Норма – 3-8 кОм
- Низковольтные провода: измерьте сопротивление между концом провода и соответствующей клеммой на катушке. Показания должны стремиться к нулю
Критические признаки для замены:
| Дефект | Последствие |
|---|---|
| Зеленый налет на клеммах | Прерывистый контакт |
| Оплавление изоляции | Короткое замыкание |
| Трещины в наконечниках | Утечка тока |
После очистки и подтяжки контактов защитите клеммы специальной токопроводящей смазкой. Это предотвратит окисление и снизит переходное сопротивление.
Окончательная диагностика стабильности работы двигателя
После установки и предварительной регулировки зажигания выполните контрольную проверку работы двигателя на всех режимах. Запустите мотор и дайте ему прогреться до рабочей температуры (80-90°C), наблюдая за стабильностью оборотов холостого хода и отсутствием вибраций.
Обратите особое внимание на детонационные признаки: металлический стук "пальчиков" при резком нажатии на педаль газа, черный выхлоп или перегрев. Проверьте равномерность работы всех цилиндров с помощью попеременного снятия высоковольтных проводов со свечей (на работающем двигателе) – падение оборотов должно быть одинаковым для каждого цилиндра.
Алгоритм контрольной проверки
- Холостые обороты: 600-700 об/мин без рывков и "чихания" в карбюратор
- Резкий разгон:
- При резком нажатии педали газа – отсутствие детонационных стуков
- Мгновенная реакция двигателя без провалов
- Движение под нагрузкой:
- Плавный разгон без дерганий на 3-й передаче
- Отсутствие перегрева при длительной работе
- Акустический контроль:
- Равномерный "мягкий" звук выхлопа
- Отсутствие посторонних шумов в ГБЦ (проверка стетоскопом)
При выявлении детонации поверните трамблер на 1-2° против часовой стрелки. Если наблюдается вялый разгон или перегрев – поверните распределитель на 1-2° по часовой стрелке. Повторяйте корректировку до достижения стабильной работы на всех режимах.
Список источников
При подготовке материалов по регулировке зажигания ГАЗ-53 использовались специализированные технические документы и практические руководства. Указанные источники содержат детальные схемы, параметры и пошаговые алгоритмы работ.
Для точной настройки угла опережения зажигания и проверки порядка работы цилиндров рекомендуется сверяться с актуальными заводскими спецификациями. Особое внимание следует уделить разделу о корректировке момента искрообразования под разные октановые числа топлива.
- Руководство по ремонту ГАЗ-53 (официальное издание ГАЗ) - Глава "Система зажигания"
- Техническая документация двигателя ЗМЗ-53 - Секция "Регулировочные параметры"
- Статья "Регулировка зажигания карбюраторных двигателей" в журнале Автотранспорт №3 за 1987 год
- Практическое пособие Грузовые автомобили ГАЗ: эксплуатация и ТО (изд. Транспорт, 1990)
- Видеоинструкция СТО "Грузовики СССР": "Установка момента зажигания на ЗМЗ-53"
- Форумные архивы Gazovik.ru - Треды по диагностике трамблера Р-119
- Справочник Регулировка автотракторного электрооборудования под ред. Иванова В.К.
