Регулятор давления топлива - особенности, конструкция, отзывы

Статья обновлена: 18.08.2025

Точная подача топлива – критическое условие для эффективной и стабильной работы двигателя современного автомобиля. Недостаточное или избыточное давление в топливной рампе напрямую влияет на состав топливно-воздушной смеси, динамику разгона, расход горючего и токсичность выхлопа.

Регулятор давления топлива (РДТ) выполняет ключевую функцию в этой системе. Это компактный, но жизненно важный компонент, отвечающий за поддержание оптимального давления горючего на форсунках независимо от режима работы мотора – холостого хода, частичных или полных нагрузок.

Понимание устройства РДТ, принципа его действия, характерных признаков неисправности и нюансов выбора нового узла необходимо каждому автовладельцу, заботящемуся о техническом состоянии своего транспортного средства.

Типы регуляторов: портовые и рампные - ключевые отличия

Портовые регуляторы давления топлива устанавливаются непосредственно на топливной рампе двигателя. Они поддерживают постоянный перепад давления на форсунках, сбрасывая излишки топлива через обратную магистраль в бак. Вакуумный шланг соединяет регулятор с впускным коллектором для компенсации изменений давления воздуха.

Рампные (безвозвратные) регуляторы интегрированы в модуль топливного насоса внутри бака. Избыточное топливо сливается непосредственно в полость бака без использования обратной магистрали. Компенсация давления во впускном тракте осуществляется электронным блоком управления через показания датчиков, а не механически.

Сравнительные характеристики

Критерий	Портовый регулятор	Рампный регулятор
Место установки	Топливная рампа двигателя	Топливный бак (модуль насоса)
Обратная магистраль	Присутствует	Отсутствует
Компенсация давления	Механическая (вакуумный шланг)	Электронная (через ЭБУ)
Циркуляция топлива	По всей системе (бак-двигатель-бак)	Локально в баке
Температура топлива	Повышается из-за циркуляции	Стабильнее (меньше нагрева)
Сложность конструкции	Проще устройство, сложнее магистрали	Сложнее модуль, проще трубопроводы

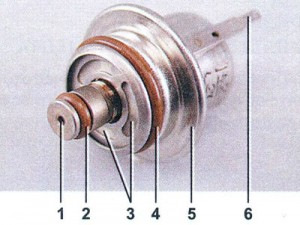

Внутреннее устройство РДТ: мембрана, клапан, пружина

Сердцем любого механического регулятора давления топлива является гибкая мембрана (диафрагма). Эта мембрана изготовлена из прочного, топливостойкого материала (часто резина или специальный полимер) и герметично разделяет внутреннюю полость корпуса РДТ на две камеры. Одна камера напрямую соединена с топливной магистралью и находится под давлением подаваемого топливным насосом горючего. Вторая камера соединена с впускным коллектором двигателя (или атмосферой в системах без вакуумного управления) и испытывает воздействие разрежения (вакуума) или атмосферного давления.

Жестко соединенный с центром мембраны (обычно через диск или толкатель) находится запирающий элемент – игольчатый клапан (или шариковый клапан в некоторых конструкциях). Этот клапан предназначен для открытия или закрытия специального перепускного канала (обратной магистрали, "обратки"), ведущего обратно в топливный бак. Сила, противодействующая давлению топлива на мембрану и стремящаяся удерживать клапан закрытым, создается пружиной, расположенной со стороны вакуумной/атмосферной камеры.

Ключевые компоненты и их взаимодействие

• Мембрана (Диафрагма):
  • Выступает в роли чувствительного элемента, воспринимающего разницу давлений с двух сторон.
  • С одной стороны на нее давит топливо из рампы, с другой – усилие пружины и давление/разрежение из впускного коллектора.
  • Её прогиб под действием этих сил напрямую управляет положением клапана.
• Клапан (Игольчатый или Шариковый):
  • Жестко закреплен на мембране и перемещается вместе с ней.
  • В закрытом положении он герметично перекрывает седло перепускного канала, не позволяя топливу стекать в "обратку".
  • При открытии клапана избыточное топливо сбрасывается по обратной магистрали в бак, снижая давление в рампе.
• Пружина:
  • Создает предварительное усилие, определяющее базовое давление в топливной рампе при отсутствии вакуума (например, на холостом ходу с закрытой дроссельной заслонкой, когда вакуум высокий).
  • Её жесткость – ключевой параметр, задающий рабочий диапазон давления РДТ.
  • Расположена в вакуумной/атмосферной камере и давит на мембрану в сторону закрытия клапана.

Работа регулятора представляет собой динамическое равновесие: давление топлива стремится открыть клапан через прогиб мембраны, а усилие пружины и разрежение во впускном коллекторе (которое *помогает* пружине, "подтягивая" мембрану) стремятся его закрыть. При повышении давления топлива сверх заданного порога (определяемого жесткостью пружины и текущим вакуумом) мембрана прогибается, преодолевая сопротивление, клапан приоткрывается, и избыток топлива сливается в бак, снижая давление. Как только давление падает ниже порога, пружина (с учетом вакуума) возвращает мембрану и клапан в закрытое положение.

Влияние вакуумной магистрали на работу регулятора давления топлива

Вакуумная магистраль напрямую соединяет регулятор давления топлива (РДТ) с впускным коллектором двигателя. Эта связь обеспечивает передачу разрежения (вакуума), возникающего во впускном тракте, на диафрагму регулятора. Без вакуумного управления РДТ поддерживал бы фиксированное давление в топливной рампе, не адаптируясь к изменяющимся условиям работы двигателя.

При открытии дроссельной заслонки разрежение во впускном коллекторе снижается, что уменьшает противодействующую силу на диафрагме регулятора. В результате пружина РДТ сильнее прижимает клапан, повышая давление топлива в рампе. На холостом ходу или при закрытой дроссельной заслонке вакуум возрастает, диафрагма преодолевает сопротивление пружины, и избыточное топливо сбрасывается в обратную магистраль – давление в системе падает.

Ключевые аспекты взаимодействия

Основные функции вакуумного управления:

• Компенсация нагрузки: Снижение давления при высоком вакууме (малые нагрузки) предотвращает переобогащение смеси
• Стабилизация смеси: Поддержание постоянного перепада давления между топливной рампой и впуском обеспечивает стабильное распыление форсунок
• Адаптация к режимам: Автоматическая коррекция давления при резком изменении оборотов или открытии дросселя

Режим работы	Уровень вакуума	Действие РДТ
Холостой ход	Максимальный	Снижает давление
Средние нагрузки	Средний	Поддерживает номинальное давление
Полная нагрузка	Минимальный	Повышает давление

Нарушения в вакуумной магистрали (трещины, подсос воздуха, засоры) приводят к некорректной работе РДТ. При разгерметизации регулятор перестает реагировать на изменение нагрузки, что вызывает переобогащение или обеднение смеси, провалы мощности и повышенный расход топлива. Регулярная проверка целостности шлангов и соединений – обязательная часть диагностики топливной системы.

Принцип действия: поддержание постоянного перепада давления

Топливный насос создаёт избыточное давление в магистрали, подавая горючее к рампе двигателя. Регулятор давления топлива (РДТ) устанавливается либо на топливной рампе, либо в баке (в современных безвозвратных системах), постоянно отслеживая разницу давлений между топливом и впускным коллектором.

Вакуумная мембрана или электронный клапан внутри РДТ динамически реагирует на изменение разрежения во впускном тракте. При резком открытии дросселя (увеличении нагрузки) разрежение падает – регулятор снижает противодавление, позволяя форсункам впрыснуть больше топлива. На холостом ходу (высокое разрежение) давление в рампе повышается, сохраняя стабильный объём впрыска при коротком импульсе форсунки.

Ключевые элементы процесса

• Мембрана/Пружинный механизм: Физически разделяет топливную и вакуумную камеры, смещаясь под воздействием давления.
• Перепускной клапан: Открывается при превышении расчётного перепада, сбрасывая излишки топлива обратно в бак.
• Вакуумный шланг/Электронный датчик: Передаёт данные о давлении во впускном коллекторе на управляющий элемент РДТ.

Режим двигателя	Разрежение в коллекторе	Действие РДТ
Холостой ход	Высокое	Увеличивает давление в рампе
Полная нагрузка	Низкое	Снижает давление в рампе
Заглушенный двигатель	Атмосферное	Удерживает остаточное давление (предотвращает паровые пробки)

Благодаря этой динамической регулировке перепад давления на форсунках остаётся неизменным при любых режимах работы мотора. Это гарантирует точную дозировку топлива по времени открытия форсунки, исключая переобогащение или обеднение смеси.

Проблемные места: износ мембраны и заклинивание клапана

Износ мембраны – наиболее распространённая неисправность РДТ. Резиновая диафрагма постоянно подвергается циклическим деформациям под воздействием давления топлива и вакуума впускного коллектора. Со временем материал теряет эластичность, покрывается микротрещинами или рвётся. Это нарушает баланс давлений, вызывая падение топливного напора в рампе. Симптомы включают затруднённый запуск двигателя, плавающие обороты холостого хода и провалы при резком нажатии педали акселератора.

Заклинивание перепускного клапана возникает из-за механических загрязнений в топливе или коррозии. При залипании в открытом положении давление в системе падает ниже нормы, приводя к обеднению смеси. Если клапан заклинивает закрытым – давление превышает расчётные значения, вызывая перелив топлива в цилиндры. В обоих случаях наблюдаются повышенный расход горючего, потеря мощности, детонация и неустойчивая работа ДВС под нагрузкой.

Диагностика и последствия

Для выявления дефектов выполняют замер давления топлива манометром на разных режимах работы двигателя. Косвенные признаки неисправности:

• Течи топлива через вакуумный шланг (при разрыве мембраны)
• Запах бензина в моторном масле
• Чёрный дым из выхлопной трубы (при заклиненном клапане)

Игнорирование проблем приводит к каталитическим последствиям: перегреву и оплавлению катализатора из-за несгоревшего топлива, ускоренному износу поршневой группы, повреждению форсунок. В 85% случаев требуется полная замена регулятора как неразборного узла.

Типичные симптомы неисправного регулятора давления топлива

Регулятор давления топлива (РДТ) критически влияет на стабильность работы двигателя. При его поломке нарушается баланс давления в топливной рампе, что приводит к некорректному смесеобразованию и сбоям в работе силового агрегата.

Симптомы неисправности РДТ часто маскируются под другие проблемы топливной системы, однако имеют характерные особенности. Своевременное выявление этих признаков позволяет предотвратить серьезные повреждения двигателя и катализатора.

Распространенные признаки неисправности РДТ

• Затрудненный запуск двигателя - Особенно заметен "на горячую" из-за недостатка давления в топливной системе.
• Плавающие холостые обороты - Двигатель работает неравномерно, стрелка тахометра хаотично колеблется.
• Потеря мощности - Автомобиль плохо разгоняется, не тянет под нагрузкой из-за обедненной смеси.
• Повышенный расход топлива - На 15-30% выше нормы из-за постоянной утечки бензина через клапан.
• Хлопки во впускном коллекторе - Возникают при резком сбросе газа из-за переобогащения смеси.
• Черный дым из выхлопной трубы - Свидетельствует о переобогащении топливовоздушной смеси.
• Запах бензина в масле - При повреждении мембраны топливо просачивается в систему смазки.
• Глохнущий двигатель - Резкая остановка работы мотора при переключении передач или на холостом ходу.

Симптом	Причина
Топливо в вакуумном шланге	Разрыв диафрагмы регулятора
Детонация при разгоне	Избыточное давление в топливной рампе
Густой белый выхлоп	Попадание топлива в цилиндры через вакуумную магистраль

"Черный дым" и переобогащенная смесь: виноват ли РДТ?

Появление черного дыма из выхлопной трубы – явный признак переобогащения топливовоздушной смеси (ТВС). Избыток несгоревшего топлива придает выхлопу характерный темный оттенок и часто сопровождается повышенным расходом горючего, потерей мощности двигателя и хлопками в системе выпуска. Основная задача при диагностике – точно определить источник проблемы, так как переобогащение смеси может вызываться неисправностями различных систем.

Регулятор давления топлива (РДТ) косвенно способен влиять на состав смеси. Его функция – поддерживать стабильный перепад давления между топливной рампой и впускным коллектором, обеспечивая точное дозирование топлива форсунками. Если РДТ неисправен, давление в топливной системе может отклоняться от нормы, что потенциально способно привести к избыточной подаче топлива.

Может ли РДТ быть причиной переобогащения?

Да, но только в одном из двух сценариев:

• Зависание в закрытом положении или засорение возвратной магистрали: Если РДТ не сбрасывает излишки топлива обратно в бак (или делает это недостаточно), давление в рампе становится чрезмерно высоким. Форсунки, открываясь на штатное время, впрыскивают больше топлива, чем рассчитывает блок управления двигателем (ЭБУ), что ведет к переобогащению.
• Разрыв мембраны РДТ: Топливо через поврежденную мембрану попадает напрямую в вакуумный шланг, соединяющий РДТ с впускным коллектором. Горючее всасывается во впуск, дополнительно обогащая смесь сверх нормы.

Важные нюансы диагностики:

1. Проверка давления топлива манометром – ключевой этап. Показатели сравниваются с нормой для конкретного двигателя на холостом ходу, под нагрузкой и после остановки мотора.
2. При подозрении на разрыв мембраны нужно отсоединить вакуумный шланг от РДТ. Если из его отверстия на регуляторе течет бензин – мембрана негерметична.
3. РДТ – не единственная и даже не самая частая причина черного дыма. Гораздо чаще виноваты:
   • Неисправные форсунки (зависают открытыми, переливают).
   • Проблемы с датчиками (ДМРВ, ДПДЗ, ДТОЖ, лямбда-зонд).
   • Низкая компрессия в цилиндрах.
   • Неполадки в системе зажигания (слабые искра, пробитые катушки/ВВ-провода).

Признак	Возможная вина РДТ	Более вероятные причины
Черный дым под нагрузкой	Возможно (если давление выше нормы)	Неисправные форсунки, неверные показания ДМРВ/лямбда-зонда
Черный дым на холостом ходу	Возможно (разрыв мембраны РДТ)	Сильно "льющие" форсунки, неисправность ДПДЗ, утечки вакуума
Повышенный расход топлива	Да (оба сценария)	Неисправные форсунки, датчики кислорода, термостат
Запах бензина в вакуумном шланге РДТ	Однозначно (разрыв мембраны)	-

Вывод: РДТ может быть виновником черного дыма и переобогащенной смеси, но лишь при нарушении его ключевых функций – сброса излишков топлива или герметичности мембраны. Диагностика должна начинаться с проверки давления топлива и осмотра вакуумного шланга регулятора, но обязательно включать и проверку форсунок, датчиков и системы зажигания, как более распространенных источников проблемы.

Падение мощности двигателя как признак выхода РДТ из строя

Недостаточное давление в топливной рампе из-за неисправного регулятора напрямую сказывается на количестве горючего, поступающего в цилиндры. Двигатель не получает необходимый для полноценного сгорания объем топлива при нагрузках, особенно на высоких оборотах или при резком ускорении. Это приводит к ощутимому снижению тяги и отзывчивости педали газа.

Деградация динамики разгона и потеря "верха" (мощности в высоком диапазоне оборотов) – характерные симптомы. Автомобиль хуже тянет под гору, медленнее реагирует на обгоны, требует более длительного разгона. В тяжелых случаях возможны провалы, рывки или даже переход в аварийный режим работы силового агрегата.

Механизм влияния неисправного РДТ на мощность

• Заниженное давление: Изношенная диафрагма или засорение не держат расчетное давление (часто ниже 2.5-3.0 бар вместо нормы). Топливные форсунки впрыскивают недостаточную порцию.
• Утечка в обратку: Постоянный сброс излишков топлива обратно в бак через поврежденный клапан даже при необходимости его подачи в рампу.
• Нарушение баланса: Сбой в поддержании правильного перепада давления между топливной рампой и впускным коллектором (или атмосферой в системах без вакуумного управления).

Состояние РДТ	Давление в рампе	Влияние на смесь	Результат для мощности
Исправен	Стабильно в норме (напр., 3.8 бар)	Оптимальная (стехиометрическая)	Номинальная отдача двигателя
Не держит давление	Пониженное (напр., 2.0-2.5 бар)	Обедненная (мало топлива)	Существенное падение, "тупит"
Клинит или забит	Повышенное или нерегулируемое	Переобогащенная (много топлива)	Падение, черный дым, перерасход

Важно дифференцировать! Падение мощности может вызываться множеством причин (забитый фильтр, слабый бензонасос, неисправные датчики, проблемы с зажиганием). Подтвердить вину РДТ поможет обязательная проверка давления в топливной системе манометром и анализ его поведения при снятии вакуумного шланга (если предусмотрено) и на разных режимах работы мотора.

Плавают холостые обороты: когда стоит заподозрить регулятор

Плавающие холостые обороты проявляются как нестабильная работа двигателя без нагрузки: стрелка тахометра хаотично дергается в диапазоне 500–1500 об/мин, сопровождаясь вибрацией или попытками заглохнуть. Такое поведение часто указывает на нарушения в топливной системе, и регулятор давления топлива (РДТ) – один из ключевых "подозреваемых".

Заподозрить неисправность РДТ стоит, если нестабильность возникает именно на прогретом двигателе и усиливается при резком сбросе газа. Особенно характерны провалы после отпускания педали акселератора или при включении нейтральной передачи на ходу, когда давление в рампе должно резко стабилизироваться.

Типичные признаки проблем с регулятором

• Скачки оборотов после запуска горячего мотора – из-за утечек топлива через клапан РДТ.
• Затрудненный пуск (особенно "на горячую") при нормальной работе стартера.
• Падение мощности и рывки при разгоне из-за недостаточного давления.
• Повышенный расход топлива и черный дым из выхлопа.

Проверка РДТ: основные методы

1. Замер давления в топливной рампе манометром: если при снятии вакуумного шланга с РДТ показатели не растут на 20–50 кПа.
2. Тест вакуумного насосом: подсоединить к штуцеру РДТ. Клапан должен удерживать разрежение – срыв вакуума указывает на износ.
3. Визуальный осмотр: следы бензина на вакуумном шланге или корпусе регулятора – явный признак утечки.

Симптом	Вероятная причина
Обороты "зависают" при сбросе газа	Залегание клапана РДТ в открытом положении
Двигатель глохнет на холостом ходу	Критическая утечка топлива через диафрагму
Хлопки в выпускной системе	Переобогащение смеси из-за избыточного давления

Важно: аналогичные симптомы вызывают неисправности ДПДЗ, РХХ, подсос воздуха или забитые форсунки. Диагностику начинают с компьютерного сканирования на ошибки (например, P0172 – богатая смесь), а затем проверяют механические параметры РДТ.

Нагар на свечах при неисправном регуляторе давления

Неисправный регулятор давления топлива, заклинивший в закрытом положении, вызывает критическое повышение давления в топливной рампе. Форсунки впрыскивают избыточное количество бензина, нарушая оптимальное соотношение топливовоздушной смеси. Электронный блок управления не компенсирует это отклонение, что приводит к системному переобогащению смеси во всех цилиндрах.

При длительной работе на богатой смеси несгоревшие углеводороды оседают на электродах свечей в виде черного сухого нагара с сажевой структурой. Этот нагар имеет характерную бархатистую текстуру и равномерно распределен на всех свечах, в отличие от локальных отложений при других неисправностях. Ухудшение искрообразования провоцирует пропуски зажигания и троение двигателя.

Диагностические признаки и последствия

Симптом	Механизм возникновения
Равномерный черный нагар на всех свечах	Глобальное переобогащение смеси из-за избыточного давления топлива
Затрудненный пуск "на горячую"	Затопление свечей при высоком остаточном давлении
Плавающие обороты холостого хода	Нестабильное искрообразование из-за закоксовывания электродов
Рост расхода топлива на 15-25%	Нарушение стехиометрии смеси и КПД сгорания

Для подтверждения диагноза требуется замер давления в топливной рампе: значения выше 3.8-4.2 бар (для большинства бензиновых систем) указывают на неисправность РДТ. После замены регулятора обязательна чистка или замена свечей для восстановления стабильного искрообразования.

Как проверить давление в топливной рампе своими руками

Проверка давления в топливной рампе – критически важная процедура для диагностики неисправностей двигателя. Падение или скачки давления вызывают проблемы с запуском, потерю мощности, плавание оборотов и повышенный расход топлива.

Для самостоятельной проверки потребуется манометр с диапазоном до 7 бар, переходник под клапан рампы и ветошь. Работы проводятся на холодном двигателе при соблюдении мер пожарной безопасности: исключите открытый огонь и искры рядом с топливной системой.

Пошаговая инструкция

1. Сбросьте давление в системе:
   • Снимите реле бензонасоса и запустите двигатель
   • Дождитесь полной остановки мотора после выработки топлива
   • Верните реле на место после проверки
2. Найдите клапан Шредера на торце топливной рампы (металлический колпачок, похожий на ниппель)
3. Подсоедините манометр:
   • Снимите защитный колпачок с клапана
   • Наденьте шланг манометра на штуцер и зафиксируйте хомут
   • Используйте переходник при несовпадении резьбы
4. Снимите показания в ключевых режимах:
   • При включении зажигания (насос подкачки)
   • На холостом ходу
   • При резком нажатии педали газа (2500-3000 об/мин)
   • После остановки двигателя (удержание давления)
5. Сравните результаты с нормой для вашего авто (указана в мануале)

Типичные значения давления:

• Бензиновые инжекторные двигатели: 2.8-4.0 бар
• Непосредственный впрыск (GDI): 4.0-7.0 бар
• Дизельные системы: 200-300 бар (требует спецоборудования)

Критичные отклонения: падение ниже 2.5 бар на бензиновых моторах, скачки более 0.5 бар между режимами или быстрый спад после остановки двигателя указывают на неисправность регулятора, насоса или засорение фильтра.

Тест РДТ на сброс давления при отсоединении вакуумного шланга

Для проверки работоспособности регулятора давления топлива (РДТ) выполните следующий алгоритм. Заведите двигатель и дайте ему поработать на холостом ходу 2-3 минуты для стабилизации давления в топливной рампе. Отсоедините вакуумный шланг от регулятора, предварительно ослабив хомут или фиксатор. Наблюдайте за изменением давления топлива в системе через диагностический манометр, подключенный к рампе.

Исправный РДТ должен продемонстрировать рост давления на 0.3-0.7 бар при снятии вакуумного шланга. Это подтверждает корректную работу мембраны и клапана регулятора, которые компенсируют разрежение во впускном коллекторе. Если давление остаётся неизменным или изменяется незначительно – регулятор не реагирует на изменение вакуума, что указывает на его неисправность.

Интерпретация результатов

• Нормальная реакция: Резкое повышение давления после отсоединения шланга.
• Незначительный рост (<0.3 бар): Засорение каналов РДТ или износ мембраны.
• Отсутствие изменений: Поломка клапана, разгерметизация вакуумной камеры.
• Падение давления: Повреждение диафрагмы с утечкой топлива в вакуумный канал.

Состояние шланга	Показания манометра	Диагноз
Подключен	Номинальное давление (например, 3.0 бар)	Базовая настройка системы
Отсоединён	+0.5 бар (например, 3.5 бар)	Исправный РДТ
Отсоединён	Без изменений или +<0.3 бар	Требуется замена регулятора

Важно! Перед тестом убедитесь в герметичности топливной системы и отсутствии утечек. Проверку проводите в хорошо проветриваемом помещении из-за риска разлива бензина. При выявлении отклонений рекомендуют дополнительно проверить вакуумный насос и целостность шлангов.

Проверка регулятора без манометра: метод анализа вакуумного шланга

При отсутствии специализированного оборудования диагностику регулятора давления топлива (РДТ) можно выполнить, анализируя состояние вакуумного шланга, подключенного к устройству. Этот метод основан на визуальной оценке наличия следов топлива внутри шланга или характерного запаха, что косвенно указывает на нарушение герметичности мембраны регулятора. Техника применима для систем с вакуумным управлением РДТ, где шланг соединяет регулятор с впускным коллектором.

Для проведения проверки необходимо заглушить двигатель и отсоединить вакуумный шланг от штуцера РДТ. Тщательно осмотрите внутреннюю поверхность шланга и его концы на предмет маслянистых подтеков или явных следов бензина. Одновременно оцените наличие устойчивого запаха топлива изнутри отсоединенного шланга или от самого регулятора. Отсутствие видимых следов и запаха свидетельствует об исправности мембраны, тогда как их наличие – о её разрыве.

Порядок диагностики и интерпретация результатов

1. Остановите двигатель и дайте ему остыть 10-15 минут.
2. Найдите РДТ на топливной рампе (инжекторные системы) или корпусе топливного насоса (некоторые карбюраторные модели).
3. Отсоедините вакуумный шланг, аккуратно сжав фиксирующий хомут.

Анализ состояния:

• Исправный РДТ: внутренняя поверхность шланга сухая, без маслянистого налета. Запах топлива отсутствует или едва уловим.
• Неисправный РДТ: шланг влажный изнутри, видны капли топлива или сильный запах бензина. Указывает на разрыв мембраны и подсос топлива во впускной тракт.

Важные ограничения метода: Способ не выявляет отклонения в давлении (слабая пружина, засорение), не работает для безвакуумных РДТ (электронное управление) и систем с обратной магистралью, заглушенной производителем. Точную диагностику давления возможно провести только манометром.

Признак	Исправный РДТ	Неисправный РДТ (разрыв мембраны)
Вид шланга внутри	Сухой, чистый	Мокрый, следы топлива
Запах из шланга/РДТ	Отсутствует или слабый	Сильный запах бензина
Последствия для двигателя	Нет	Переобогащение смеси, троение, черный дым

РДТ и потерянное топливо: выявляем утечки в системе возврата

Система возврата избыточного топлива – критически важный контур для стабильной работы двигателя. При нарушении её герметичности возникают неконтролируемые потери горючего, напрямую влияющие на расход, динамику и экологические показатели автомобиля. Основной причиной таких утечек часто становится дефект самого регулятора давления топлива (РДТ), его уплотнений или повреждение магистралей обратной подачи.

Ключевая опасность скрытых протечек в контуре возврата – отсутствие явных подтёков под машиной. Топливо не попадает на раскалённые детали, минимизируя риск возгорания, но систематически перерасходуется, засоряет впускной тракт парами бензина и нарушает оптимальное соотношение топливовоздушной смеси. Это неизбежно ведёт к ошибкам ЭБУ, повышенному износу катализатора и заметному падению мощности.

Методы диагностики утечек в обратной магистрали

Для выявления проблем в системе возврата топлива применяются следующие методы:

• Контроль давления в топливной рампе: Манометром замеряют остаточное давление после остановки двигателя. Быстрый спад (менее 1.5-2 бар за 10 минут) указывает на утечку в РДТ или обратной магистрали.
• Визуальный осмотр: Поиск следов топлива на корпусе РДТ, штуцерах, соединениях шлангов и трубопроводов обратной подачи. Особое внимание – резиновым уплотнительным кольцам регулятора.
• Пережим обратной магистрали: Временное пережатие гибкого шланга обратки (на заглушенном двигателе). Если давление после этого стабилизируется – утечка локализована в контуре после точки пережатия (чаще сам РДТ).
• Проверка вакуумного шланга РДТ: Наличие капель топлива в вакуумной магистрали, идущей к регулятору, однозначно свидетельствует о разрыве его мембраны.

Последствия игнорирования утечек: Помимо перерасхода топлива (до 20-30%), длительная эксплуатация с негерметичным РДТ или обратной магистралью вызывает затруднённый пуск, плавание оборотов холостого хода, провалы при разгоне, ошибки по обеднённой смеси (P0171) и преждевременный выход из строя кислородных датчиков.

Симптом утечки	Вероятная причина	Срочность ремонта
Запах бензина в подкапотном пространстве	Повреждение шланга, трещина в трубке, износ уплотнений РДТ	Критично (пожаробезопасность)
Рост расхода без явных подтёков	Разрыв мембраны РДТ, микротрещины в обратной магистрали	Высокая (риск повреждения катализатора)
Неустойчивый холостой ход после прогрева	Подсос воздуха через негерметичные соединения, потеря давления регулятором	Средняя (прогрессирующее ухудшение работы)

Важно: При замене РДТ обязательно устанавливать новые уплотнительные кольца и проверять целостность посадочного места. Использование неоригинальных регуляторов низкого качества – частая причина повторных утечек и некорректного давления в системе.

Диагностика заклинившего клапана РДТ в открытом или закрытом состоянии

Заклинивание регулятора давления топлива в открытом положении приводит к падению давления в топливной рампе. Симптомы включают затруднённый запуск двигателя, снижение мощности, рывки при разгоне и повышенный расход топлива. Мотор может глохнуть на холостом ходу из-за недостаточной подачи горючего к форсункам.

При заклинивании в закрытом состоянии давление в системе превышает норму, что провоцирует переобогащение топливно-воздушной смеси. Это проявляется чёрным дымом из выхлопной трубы, хлопками во впускном коллекторе, неустойчивыми оборотами холостого хода и затруднённым запуском горячего двигателя. Длительная эксплуатация вызывает залив свечей зажигания.

Методы проверки состояния клапана

Диагностика манометром:

1. Подключите манометр к штуцеру топливной рампы.
2. Запустите двигатель и зафиксируйте давление на холостом ходу (сравните с нормой производителя).
3. Резко нажмите на педаль газа: при рабочем РДТ давление кратковременно возрастёт на 0.3-0.7 Бар.
4. Пережмите обратную магистраль: если давление не растёт – клапан заклинил открытым.

Контроль вакуумного шланга:

• При работающем двигателе отсоедините вакуумный шланг от РДТ.
• Исправный регулятор покажет рост давления на 0.2-0.5 Бар.
• Отсутствие изменений указывает на заклинивание в закрытом положении.

Состояние клапана	Давление на холостом ходу	Реакция на отсоединение вакуума
Норма	Соответствует спецификации	Плавный рост на 0.2-0.5 Бар
Заклинил открытым	Ниже нормы на 15-30%	Отсутствует или незначительна
Заклинил закрытым	Выше нормы на 20-40%	Отсутствует

Косвенным признаком служит анализ ошибок ЭБУ: заклинивание часто сопровождается кодами P0190 (неисправность цепи РДТ) или P0087 (низкое давление в топливной рампе). Визуальный осмотр вакуумного шланга на наличие бензина помогает выявить разрыв диафрагмы регулятора – частую причину заклинивания.

Влияние качества топлива на ресурс регулятора давления

Качество топлива напрямую определяет срок службы регулятора давления топлива (РДТ). Низкокачественное горючее содержит примеси, воду и агрессивные присадки, которые ускоряют износ компонентов устройства. Механические частицы засоряют сетку фильтра и каналы, а химически активные вещества разрушают уплотнители и мембрану клапана.

Критичными факторами являются наличие абразивных взвесей, избыток сернистых соединений и низкое октановое число, вызывающее детонацию. Вода в топливе провоцирует коррозию пружинного механизма и корпуса. Постоянное использование некондиционного топлива приводит к заклиниванию игольчатого клапана, потере герметичности или нестабильному давлению в рампе.

Конкретные последствия использования плохого топлива

• Засорение седла клапана – сажей и смолистыми отложениями, вызывающими подклинивание
• Коррозия рабочих поверхностей из-за сероводорода и кислотных примесей
• Разрушение мембраны агрессивными присадками (например, метанолом в бензине)
• Ускоренный износ пружины при работе с топливом низкой смазывающей способности

Компонент РДТ	Повреждающий фактор	Результат
Игольчатый клапан	Абразивные частицы, смолы	Залипание, потеря герметичности
Резиновые уплотнения	Спирты, эфиры в присадках	Разбухание, растрескивание
Стальные пружины	Вода, сернистые соединения	Коррозия, изменение жесткости

Для продления ресурса РДТ критически важно заправляться на проверенных АЗС с топливом, соответствующим стандартам Евро-5 и выше. Регулярная замена топливного фильтра задерживает до 80% абразивных частиц. При появлении симптомов неисправности (плавающие обороты ХХ, запах бензина, рывки при разгоне) требуется немедленная диагностика регулятора.

Типичное давление для атмосферных и турбированных двигателей

В атмосферных двигателях стандартное давление топлива в рампе поддерживается в диапазоне 2.5–4.0 бар (зависит от модели и системы впрыска). Для старых карбюраторных систем этот показатель может снижаться до 0.3–0.7 бар, тогда как современные инжекторные моторы требуют стабильных 3.0–4.0 бар на холостом ходу при отключенном вакуумном шланге РДТ.

Турбированные двигатели работают под повышенной нагрузкой, поэтому давление в топливной системе здесь значительно выше: 4.5–6.0 бар в режиме холостого хода. При активном наддуве (например, при разгоне) показатели могут кратковременно достигать 6–8 бар, а в производительных тюнингованных моторах – превышать 10 бар.

Сравнительные характеристики

Тип двигателя	Давление на холостом ходу (бар)	Пиковое давление (бар)
Атмосферный (инжектор)	3.0–4.0	3.5–4.5
Турбированный (серийный)	4.5–6.0	6.0–8.0
Турбированный (тюнингованный)	5.0–7.0+	8.0–12.0+

Критические отклонения: Падение давления ниже 2.0 бар для атмосферных или 4.0 бар для турбированных моторов вызывает "обеднение" смеси, детонацию и потерю мощности. Превышение нормы на 20–30% приводит к перерасходу топлива и заливке свечей.

Причины поломки РДТ: от износа до неправильной сборки

Основной причиной выхода из строя регулятора давления топлива (РДТ) является естественный износ компонентов. Резиновая диафрагма, подвергающаяся постоянным циклам сжатия, теряет эластичность и трескается, а возвратная пружина со временем проседает или ломается. Износ уплотнительных колец и седла клапана приводит к утечкам топлива или нарушению регулировки давления.

Низкое качество топлива также катализирует поломки: примеси и абразивные частицы в горючем повреждают рабочие поверхности клапана и мембраны. Систематическое использование грязного топливного фильтра усугубляет проблему, ускоряя механический износ деталей РДТ из-за повышенного загрязнения топливной магистрали.

Распространенные неисправности

• Залегание клапана из-за отложений грязи или смол
• Разгерметизация диафрагмы с попаданием бензина в вакуумный шланг
• Коррозия пружины или её деформация
• Заклинивание подвижных элементов вследствие перегрева

Причина	Последствие	Внешние признаки
Прорыв мембраны	Падение давления	Дёргания на разгоне, запах бензина
Засорение сетки	Недостаточная подача топлива	Трудный запуск, потеря мощности
Износ пружины	Высокое давление в рампе	Чёрный выхлоп, перерасход топлива

1. Ошибки при установке: перетяжка крепежа, повреждение уплотнений
2. Применение неоригинальных деталей с нарушением калибровки
3. Некорректная сборка после ремонта топливной системы

Замена регулятора давления топлива: пошаговый алгоритм действий

Перед началом работ убедитесь в наличии нового регулятора давления топлива (РДТ), соответствующих уплотнительных колец и необходимого инструмента. Обязательно снимите давление в топливной системе – для этого после выключения зажигания отсоедините предохранитель топливного насоса и запустите двигатель до его самостоятельной остановки.

Подготовьте рабочее пространство: отсоедините минусовую клемму аккумулятора, обеспечьте хорошую вентиляцию и исключите источники открытого огня. Запаситесь ветошью для оперативного удаления пролитого топлива. Работы требуют аккуратности для предотвращения загрязнения топливной магистрали.

Этапы замены РДТ

1. Демонтаж топливной рампы (если РДТ установлен на рампе):
   • Отсоедините топливопроводы, осторожно ослабив фитинги.
   • Отключите электрические разъемы форсунок и вакуумный шланг РДТ (при наличии).
   • Открутите крепежные болты рампы и аккуратно извлеките ее вместе с форсунками.
2. Извлечение старого регулятора:
   • Если РДТ крепится стопорным кольцом – аккуратно подденьте его отверткой и снимите.
   • Если РДТ вкручен в топливную рампу или бак (в модуле бензонасоса) – используйте подходящий ключ.
   • Плавно потяните регулятор, отсоединяя его от посадочного места. Будьте готовы к остаточному подтеканию топлива.
3. Подготовка и установка нового РДТ:
   • Тщательно протрите посадочное гнездо чистой ветошью.
   • Смажьте новые уплотнительные кольца чистым моторным маслом или бензином.
   • Вручную, без перекоса, вставьте новый регулятор на место до упора.
   • Надежно зафиксируйте его стопорным кольцом или затяните с моментом, указанным производителем (обычно 15-25 Нм).
4. Обратная сборка:
   • Установите топливную рампу (если снималась), подключите топливопроводы, форсунки и вакуумный шланг.
   • Подсоедините минусовую клемму аккумулятора и установите предохранитель топливного насоса.
5. Проверка:
   • Включите зажигание на 5-10 секунд (без запуска двигателя) для создания давления – проверьте соединения на предмет подтеканий.
   • Запустите двигатель, контролируя работу на разных режимах. Проверьте наличие ошибок сканером.

Нюансы подбора нового РДТ: совместимость и параметры

Ключевой аспект при выборе – точное соответствие оригинальным характеристикам. Давление срабатывания (измеряется в bar или psi) должно строго соответствовать заводским параметрам двигателя. Превышение или занижение показателя нарушит топливоподачу, что вызовет обеднение/обогащение смеси, детонацию или троение.

Физическая совместимость с топливной рампой и патрубками критична: проверяйте тип крепления (резьбовое, фланцевое), диаметр штуцеров, длину штока, расположение вакуумного порта. Использование несоответствующих уплотнительных колец или прокладок – частая причина утечек.

Критерии выбора

Основные параметры для проверки:

• Рабочее давление: указано в технической документации авто (например, 3.0 bar для атмосферных двигателей, 5.5 bar для турбированных)
• Производительность: объем топлива, пропускаемого за единицу времени (л/час)
• Тип возвратной системы: вакуум-управляемый (с мембраной) или безвозвратный (для бездроссельных систем)
• Электрическое сопротивление: для регуляторов с подогревом (обычно 3-10 Ом)

Параметр	Последствия несовпадения
Завышенное давление	Перерасход топлива, черный дым, закоксовывание форсунок
Заниженное давление	Потеря мощности, перегрев катализатора, хлопки во впуск
Неподходящий тип	Невозможность установки, обрыв топливных магистралей

Практические рекомендации:

1. Сверяйте каталожный номер оригинальной детали или VIN-код авто при покупке
2. Для тюнинга используйте регулируемые РДТ с манометром
3. Проверяйте совпадение диаметра топливозаборного фильтра
4. При замене в сборе с топливным модулем – учитывайте высоту штока

Что ждать от неоригинальных регуляторов давления - риски и отзывы

Неоригинальные регуляторы давления топлива (РДТ) привлекают автовладельцев низкой ценой, но их использование сопряжено с существенными техническими рисками. Качество материалов и точность изготовления таких деталей часто уступает оригинальным аналогам, что напрямую влияет на стабильность работы топливной системы.

Отсутствие строгого контроля на производстве неоригинальных компонентов приводит к вариациям в рабочих характеристиках. Это может вызвать как мгновенные проблемы с эксплуатацией авто, так и постепенное повреждение сопряженных узлов, чей ремонт многократно превысит первоначальную экономию.

Основные риски при установке неоригинальных РДТ

• Нестабильное давление в топливной рампе – вызывает перебои в работе двигателя, рывки при разгоне и повышенный расход топлива
• Утечки топлива из-за негерметичного корпуса или износа мембраны, создающие угрозу возгорания
• Преждевременный выход из строя топливного насоса из-за работы в режиме перегрузки для компенсации неверного давления
• Повреждение форсунок вследствие постоянных перепадов давления и загрязнения топливной системы
• Отсутствие гарантии или её ограничение 1-3 месяцами против 1-2 лет у оригинальных деталей

Реальные отзывы автовладельцев о неоригинальных регуляторах:

• Алексей, Volkswagen Passat B6: "После установки дешёвого аналога появился запах бензина. Через 2 месяца регулятор потек, замена топливных магистралей обошлась дороже сэкономленного"
• Ольга, Toyota Corolla: "Двигатель начал глохнуть на холостом ходу. Диагностика показала плавающее давление. Оригинальный РДТ устранил проблему, но потрачено 8000₽ на бесполезный аналог"
• Игорь, Ford Focus 2: "Купил регулятор за 1200₽ против 7000₽ за оригинал. Через 3 месяца забились форсунки, чистка и замена обошлись в 15 000₽"
• Михаил, Kia Rio: "Из положительного – только цена. Давление 'гуляет' в диапазоне 0.8-1.8 бар при норме 3.0 бар. Двигатель троит, динамика упала"

Электронный РДТ (без вакуумной магистрали): преимущества и конструкция

Электронный РДТ обеспечивает точное регулирование давления топлива в рампе независимо от нагрузки на двигатель, что невозможно при использовании вакуумных аналогов. Ключевым преимуществом является прямое управление от ЭБУ, которое анализирует данные с датчиков (обороты, температура, положение дросселя) и мгновенно корректирует давление для оптимального смесеобразования. Дополнительные плюсы включают отсутствие риска подсоса воздуха через вакуумную магистраль, стабильную работу на всех режимах и совместимость с современными системами впрыска (GDI, TSI).

Конструктивно устройство интегрирует электромагнитный клапан, датчик давления и управляющую электронику в единый модуль, монтируемый непосредственно на топливной рампе. Основные компоненты: герметичный корпус с входным/выходным штуцерами, соленоид с подвижным якорем, запорная игла с седлом, калиброванная пружина и тензометрический сенсор. Отсутствие вакуумного порта упрощает компоновку двигателя.

Особенности функционирования

Регулирование осуществляется по замкнутому контуру: датчик давления передает данные в ЭБУ, который рассчитывает необходимую коррекцию и подает ШИМ-сигнал на электромагнит. При увеличении скважности импульсов якорь втягивается, преодолевая сопротивление пружины – игла приоткрывается, сбрасывая излишки топлива в «обратку». Снижение скважности приводит к закрытию клапана и росту давления в системе.

Параметр	Механический РДТ	Электронный РДТ
Зависимость от разряжения	Критична	Отсутствует
Точность регулировки	±0.2-0.3 бар	±0.05 бар
Совместимость с турбомоторами	Ограничена	Полная

Отзывы владельцев отмечают улучшение динамики и снижение расхода топлива на 5-7%, но подчеркивают чувствительность к качеству горючего. Распространенные неисправности включают:

• Зависание иглы из-за загрязнений
• Обрыв обмотки соленоида
• Погрешности показаний датчика давления

Отзывы механиков: типичные случаи поломок и методы их устранения

По опыту автомехаников, наиболее частой проблемой РДТ является разгерметизация мембраны, приводящая к падению давления в топливной рампе. Симптомы включают трудный запуск двигателя, плавающие обороты на холостом ходу и рывки при разгоне. Для диагностики замеряют давление топлива манометром на заглушенном и работающем моторе – стабильно низкие показатели (ниже 2.8-3.2 бар для большинства бензиновых авто) указывают на неисправность регулятора. Устраняется только заменой узла, так как ремонт мембраны нерентабелен.

Вторая распространённая неполадка – заклинивание перепускного клапана в открытом или закрытом положении из-за загрязнений или коррозии. При заклинивании в открытом состоянии топливо беспрепятственно возвращается в бак, вызывая обеднение смеси и потерю мощности. Если клапан заклинил закрытым – давление превышает норму, появляются чёрный выхлоп, перерасход горючего и запах бензина. Механики рекомендуют промывку топливной системы и самого регулятора спецсоставами, но при сильном износе требуется установка нового РДТ.

Другие характерные неисправности по отзывам:

• Подсос воздуха через уплотнительные кольца (характерные шипящие звуки, "подтраивание" мотора). Решение: замена колец и обработка посадочных мест герметиком.
• Деформация корпуса из-за перегрева (визуально заметные трещины, течи). Требуется замена регулятора и проверка системы охлаждения.
• Засорение сетки фильтра перед клапаном (двигатель глохнет под нагрузкой). Устраняется очисткой сетки или заменой РДТ в сборе.

Симптом	Вероятная причина	Способ устранения
Топливо в вакуумном шланге	Прорыв мембраны	Замена РДТ
Двигатель глохнет после запуска	Заклинивание клапана в закрытом состоянии	Промывка/замена регулятора
Повышенный расход без потери мощности	Утечка через уплотнители	Замена колец, протяжка креплений

Как часто рекомендовано менять регулятор давления топлива

Производители автомобилей обычно не указывают строгий регламент замены регулятора давления топлива (РДТ). Этот компонент рассчитан на весь срок службы топливной системы и меняется только при выявлении неисправностей. Регулярная замена без диагностики не предусмотрена сервисными интервалами.

Необходимость замены возникает при симптомах поломки: нестабильные обороты холостого хода, снижение мощности двигателя, повышенный расход топлива или утечки бензина. Чаще всего РДТ выходит из строя из-за износа мембраны, загрязнения топливных магистралей или коррозии.

Факторы, влияющие на ресурс регулятора

• Качество топлива – примеси и вода ускоряют износ
• Состояние топливного фильтра – засоры повышают нагрузку
• Пробег автомобиля – после 150-200 тыс. км риск поломки растет
• Стиль вождения – частые перегрузки двигателя

Диагностические признаки неисправности РДТ:

Симптом	Причина
Черный дым из выхлопа	Избыток топлива в смеси
Глохнет на холостом ходу	Скачки давления в рампе
Затрудненный запуск	Утечка через клапан

Важно: При замене регулятора используйте оригинальные запчасти или проверенные аналоги – дешевые изделия часто не соответствуют параметрам давления. После установки обязательно проверьте герметичность соединений тестером или визуально.

Советы по продлению срока службы РДТ для водителей

Качественное топливо – ключевой фактор долговечности регулятора. Применение горючего с посторонними примесями или водой вызывает коррозию мембраны и засорение каналов, что ведет к преждевременному износу клапанного механизма.

Контроль состояния топливной системы напрямую влияет на ресурс РДТ. Регулярная замена фильтров предотвращает попадание абразивных частиц в рабочие полости устройства, а поддержание нормального уровня горючего в баке исключает работу регулятора "на сухую".

Практические рекомендации

1. Соблюдайте интервалы замены топливного фильтра (каждые 20-30 тыс. км)
2. Используйте только проверенное топливо АИ-92/95/98 без этаноловых добавок
3. Не допускайте снижения уровня бензина в баке ниже 1/4 отметки
4. При длительном простое (более 2 месяцев) применяйте стабилизаторы топлива
5. Раз в год проводите диагностику давления в топливной рампе
6. Избегайте эксплуатации с горящим индикатором "Check Engine"

При появлении рывков при разгоне, повышенного расхода топлива или запаха бензина из выхлопа – немедленно проверьте систему на СТО. Игнорирование симптомов приводит к разрушению диафрагмы РДТ и гидроударам в форсунках.

Список источников

Для подготовки статьи о регуляторах давления топлива использовались специализированные технические материалы, отражающие принципы работы, конструктивные особенности и практический опыт эксплуатации данных компонентов. Акцент сделан на достоверные источники, включая официальную документацию производителей и экспертные оценки.

Ниже представлен перечень ключевых ресурсов, содержащих инженерные данные, схемы устройства, диагностические методики и отзывы пользователей о характеристиках и надежности РДТ в различных условиях.

1. Производители автокомпонентов
   Технические каталоги и сервисные бюллетени Bosch, Delphi, Denso
2. Руководства по ремонту
   Официальные мануалы Haynes, Chilton для конкретных моделей авто
3. Научные публикации
   Исследования в журналах "Автомобильная промышленность", "Двигатели внутреннего сгорания"
4. Экспертные платформы
   Профильные разделы на AutoEvolution, Drive2.ru с анализом отказов
5. Форумы автомехаников
   Обсуждения на специализированных ресурсах (Autoexpert, Газовщик.ру)
6. Видео-аналитика
   Технические обзоры каналов "Авто Практика", "Главная дорога"
7. Стандарты качества
   Требования ISO 16505 к топливным системам ДВС

Видео: Регулятор давления топлива-главная проблема,Hdi.


• Opel Astra с дизелем - параметры двигателя, мощность, расход горючего

• Nissan Primera P11 - Технические характеристики и обзор

• Ремонт Хендай Акцент своими руками - инструкция и советы
