Реле бензонасоса ВАЗ-2110 - применение с автосигнализацией

Статья обновлена: 18.08.2025

Реле бензонасоса ВАЗ-2110 – критически важный компонент топливной системы, управляющий подачей питания на электродвигатель насоса. Его корректная работа обеспечивает стабильный запуск двигателя и бесперебойную подачу топлива.

При интеграции с автосигнализацией реле становится ключевым элементом защиты от угона. Блокировка цепи через реле позволяет дистанционно прерывать питание бензонасоса, исключая запуск двигателя даже при наличии ключа.

Понимание принципов работы реле и методов его подключения к охранному комплексу необходимо для эффективной реализации противоугонных функций без риска повреждения электросистемы автомобиля.

Конструкция реле бензонасоса в топливной системе "десятки"

Реле бензонасоса ВАЗ-2110 является электромагнитным коммутационным устройством, выполняющим критическую роль в цепи питания топливного насоса. Оно размещается в монтажном блоке предохранителей салона автомобиля (обычно позиция Р2 или К2, в зависимости от года выпуска). Основная функция – управление подачей высокого тока (до 10-15А) на электродвигатель насоса по сигналу малой мощности от ЭБУ или замка зажигания.

Корпус реле стандартный, пятиконтактный, с маркировкой выводов: 30 – вход постоянного "+12В" от АКБ через предохранитель, 85 и 86 – катушка управления, 87 – выход питания на бензонасос, 88 – не задействован. При подаче напряжения на катушку (контакты 85-86) происходит замыкание силовой цепи между контактами 30 и 87, активируя насос.

Ключевые элементы и принцип работы

Внутренняя схема включает:

• Электромагнитную катушку: Создает магнитное поле при подаче управляющего напряжения (+12В на контакт 86 от ЭБУ/зажигания, "масса" на контакт 85).
• Подвижный якорь: Под действием магнитного поля катушки перемещается, физически замыкая контакты силовой цепи.
• Силовые контакты (нормально разомкнутые): Пара 30-87, рассчитанная на высокий ток нагрузки насоса. Замыкаются якорем при срабатывании катушки.
• Защитный диод (в некоторых моделях): Параллельно катушке для подавления ЭДС самоиндукции при отключении, защищая ЭБУ от скачков напряжения.
• Пружинный механизм: Возвращает якорь и размыкает силовые контакты при снятии напряжения с катушки.

При повороте ключа зажигания ЭБУ кратковременно подает напряжение на катушку реле (на 2-5 секунд), создавая давление в топливной рампе. Если стартер не запущен, реле размыкается. После пуска двигателя ЭБУ удерживает реле включенным постоянно.

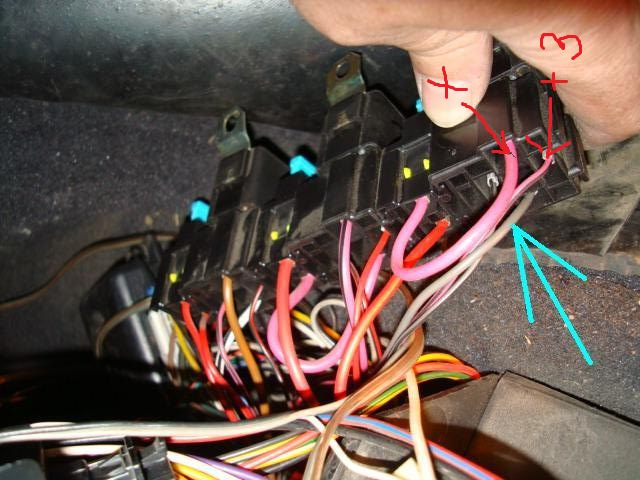

Расположение реле в монтажном блоке салона ВАЗ-2110

Монтажный блок предохранителей и реле на ВАЗ-2110 расположен в салоне, под панелью приборов со стороны водителя. Для доступа необходимо снять защитную пластиковую крышку, открутив два винта крепления или отщелкнув фиксаторы.

Реле бензонасоса установлено в позиции К4 монтажного блока. Оно отвечает за кратковременную подачу напряжения на топливный насос при включении зажигания и непрерывную работу во время вращения стартера/двигателя.

Идентификация и особенности подключения

Стандартная маркировка позиций нанесена на крышке блока или схеме под ней. Реле К4 – четырёхконтактное, с обозначением 212.3747-10 или аналог. Распиновка контактов:

Контакт	Назначение
85	Управляющий «–» (на ЭБУ)
86	Управляющий «+» (от замка зажигания)
87	Нагрузка (выход на бензонасос)
30	Постоянное «+12В» (от АКБ через предохранитель F3)

При интеграции с сигнализацией:

1. Цепь блокировки встраивается в управляющую линию (контакт 85 или 86).
2. Дополнительное реле сигнализации разрывает цепь катушки при постановке на охрану.
3. Проверьте корректность подключения мультиметром: при активации защиты напряжение на контакте 87 должно отсутствовать.

Типичные места установки монтажного блока на модели ВАЗ-2110

На автомобилях ВАЗ-2110 монтажный блок (блок реле и предохранителей) расположен в моторном отсеке. Он находится под лобовым стеклом со стороны водителя, в специальной нише между двигателем и салонным щитом.

Доступ к блоку осуществляется после поднятия капота. Блок защищен пластиковой крышкой с защелками, на внутренней стороне которой обычно нанесена схема расположения реле и предохранителей. Это штатное место установки для всех модификаций "десятки".

Особенности расположения компонентов

В данном монтажном блоке сосредоточены все критически важные реле, включая реле бензонасоса (обозначается как K2 или "Реле топливного насоса"). Для подключения сигнализации, управляющей блокировкой двигателя, необходимо работать именно с этим реле:

• Штатное реле бензонасоса находится в гнезде K2 монтажного блока
• Цепь управления реле (низкоамперная) используется для интеграции с блоком сигнализации
• Физический доступ требует снятия защитной крышки блока после отжатия фиксаторов

При установке противоугонных систем специалисты подключаются к контактам именно этого реле для реализации функции блокировки подачи топлива. Важно помнить, что любые манипуляции с проводкой должны проводиться при отключенном аккумуляторе.

Цветовая маркировка реле бензонасоса ВАЗ-2110

Цвета проводов на реле бензонасоса ВАЗ-2110 стандартизированы и критически важны для корректного подключения. Ошибка в определении назначения проводников может привести к неработоспособности топливной системы или короткому замыканию.

Маркировка позволяет идентифицировать цепи управления и питания, что особенно актуально при интеграции с сигнализацией для блокировки запуска двигателя. Ниже приведена расшифровка базовой цветовой схемы 4-контактного реле.

Расшифровка контактов реле

Контакт реле	Цвет провода	Назначение
85	Коричневый	Управляющий «минус» (подключение к массе)
86	Красный с жёлтой полосой	Управляющий «плюс» (питание от ЭБУ)
30	Красный	Постоянный «+» от аккумулятора
87	Розовый	Выход на бензонасос

При подключении сигнализации: Для блокировки топливоподачи разрывают цепь контакта 87 (розовый провод) или управляющей линии 86 (красный с жёлтым). Врезаться в силовую линию 30 (красный) не рекомендуется из-за риска перегрузки цепи.

Электрические параметры реле бензонасоса: напряжение и токи

Реле бензонасоса ВАЗ-2110 является стандартным 4-контактным электромеханическим реле, рассчитанным на работу в бортовой сети автомобиля. Его ключевая функция – коммутация высокого тока цепи питания топливного насоса по сигналу малого тока от ЭБУ или дополнительных систем (например, сигнализации).

Понимание электрических характеристик реле критически важно для его корректной работы и предотвращения выхода из строя как самого реле, так и подключенных компонентов. Основные параметры включают рабочее напряжение, ток управления и коммутируемый ток.

Основные параметры

Рабочее напряжение:

• Номинальное напряжение катушки: 12 В постоянного тока (DC). Это напряжение, подаваемое на управляющие контакты (обычно 85 и 86) для срабатывания реле.
• Диапазон рабочего напряжения: Как правило, от 9 В до 15 В. Реле надежно срабатывает при падении напряжения в бортовой сети (например, при запуске двигателя) и выдерживает небольшое превышение (работа генератора).

Токи:

• Ток управления (катушки): Обычно 70-100 мА. Это небольшой ток, который потребляет катушка реле при срабатывании. Его легко коммутируют выходные ключи ЭБУ или цепи сигнализации.
• Коммутируемый ток (контакты): До 20-30 А. Это максимальный ток, который силовые контакты реле (обычно 30 и 87) способны пропускать длительное время без перегрева и повреждения. Ток потребления самого бензонасоса ВАЗ-2110 обычно находится в пределах 5-8 А.

Параметр	Типичное значение	Описание
Напряжение катушки	12 В DC	Напряжение для активации реле
Ток катушки	~80 мА	Потребляемый ток управления
Макс. ток контактов	20-30 А	Максимальный коммутируемый ток
Ток насоса	5-8 А	Фактическая нагрузка

Важные аспекты при использовании с сигнализацией:

• Цепи управления сигнализации (обычно выход на блокировку двигателя) рассчитаны на малые токи (десятки-сотни мА) и никогда не должны подключаться напрямую к бензонасосу. Реле выступает буфером, изолируя слаботочную цепь сигнализации от силовой цепи насоса.
• При подключении сигнализации для блокировки насоса ее выходной канал управления замыкает цепь катушки реле бензонасоса на "массу" (или подает +12В, в зависимости от схемы). Это безопасно для сигнализации, так как ток катушки реле мал.
• Необходимо использовать реле с контактным током, превышающим максимальный ток насоса (15-20А реле достаточно для запаса).
• Обязательно использовать предохранитель (обычно 15А) в силовой цепи между реле и насосом для защиты от короткого замыкания.

Порядок работы реле при включении зажигания

При повороте ключа в положение "зажигание" (до стартера), блок управления двигателем (ЭБУ) получает сигнал. ЭБУ анализирует показания датчиков (коленвала, положения распредвала) для подтверждения готовности к запуску. Если условия выполнены, контроллер подаёт управляющий сигнал (+12V) на обмотку реле бензонасоса.

Реле бензонасоса срабатывает: электромагнитная катушка притягивает контакты, замыкая силовую цепь. Через замкнутые контакты реле на электробензонасос подаётся напряжение от аккумулятора. Насос включается, создавая давление топлива в рампе (обычно 3-4 атм) в течение нескольких секунд. Это необходимо для быстрого запуска двигателя.

Ключевые этапы цикла

• Поворот ключа: Водитель переводит ключ в положение "Ignition" (II).
• Сигнал ЭБУ: Контроллер получает питание и диагностирует систему.
• Активация реле: ЭБУ подаёт "+" на управляющий контакт реле бензонасоса.
• Замыкание цепи: Силовые контакты реле соединяют АКБ с бензонасосом.
• Нагнетание топлива: Насос работает 2-5 секунд, заполняя топливную рампу.
• Поддержка давления: После запуска двигателя насос работает постоянно, реле остаётся замкнутым.
• Отключение: При выключении зажигания ЭБУ снимает сигнал с реле, насос останавливается.

Интеграция с сигнализацией

Автосигнализации с автозапуском или иммобилайзером используют разрыв цепи управления реле. Сигнализация в режиме охраны физически блокирует подачу управляющего сигнала от ЭБУ на реле бензонасоса. Это исключает несанкционированную подачу топлива, даже если злоумышленник попытается замкнуть стартер.

Режим сигнализации	Воздействие на реле	Результат
Снята с охраны	Цепь управления разблокирована	Штатная работа реле и насоса
Активирована охрана	Цепь управления разорвана	Реле не срабатывает, насос отключён
Автозапуск (прогрев)	Цепь временно разблокируется	Насос включается перед запуском ДВС

Принцип управления питанием топливного насоса через реле

Реле бензонасоса на ВАЗ-2110 выполняет роль электронного выключателя силовой цепи питания насоса. Оно управляется малым током от ЭБУ двигателя, коммутируя мощный +12В поток к топливному модулю. Это исключает прохождение высоких токов через контроллер и замок зажигания, предотвращая их перегрев и преждевременный выход из строя.

При повороте ключа зажигания ЭБУ кратковременно активирует реле для создания давления в топливной рампе. После запуска двигателя питание насоса поддерживается постоянно. При аварийном отключении зажигания или остановке мотора ЭБУ немедленно разрывает цепь реле, прекращая подачу топлива.

Интеграция с сигнализацией

Автосигнализации используют реле бензонасоса для блокировки запуска двигателя:

• Разрыв управляющей цепи: Сигнализация подключается к проводу управления реле (контакт 85/86). При постановке на охрану цепь разрывается, блокируя активацию насоса.
• Имитация неисправности: Двигатель проворачивается стартером, но не запускается из-за отсутствия подачи топлива.
• Схема подключения:

  Компонент	Функция в блокировке
  Реле сигнализации	Размыкает цепь катушки основного реле насоса
  Дополнительный диод	Защита ЭБУ от обратных токов
  Сервисная кнопка	Скрытое восстановление цепи (опционально)

Важно: При установке блокировки сохраняется штатный алгоритм работы ЭБУ – насос включается только на 2-3 секунды при включении зажигания и постоянно после запуска. Некорректное подключение может вызвать:

1. Потерю давления топлива при работающем двигателе
2. Ошибки по цепи низкого давления
3. Повреждение выходных ключей ЭБУ

Проверка исправности реле выполняется замером напряжения на контактах топливного модуля: при включении зажигания должно быть +12В в течение 2-3 секунд, затем напряжение пропадает до запуска двигателя.

Диагностика неисправностей реле бензонасоса: типичные симптомы

Отказ реле бензонасоса напрямую влияет на запуск и работу двигателя, так как нарушает подачу топлива. Симптомы неисправности часто пересекаются с поломками других компонентов топливной системы, но имеют характерные особенности.

Для точной диагностики необходимо последовательно исключать возможные причины, начиная с проверки самого реле, предохранителей и контактов. Обращайте внимание на сопутствующие признаки и условия возникновения проблемы.

Распространённые признаки неисправности реле

Двигатель не запускается: Стартер крутит, но мотор не схватывает. Отсутствие характерного жужжания бензонасоса при включении зажигания (на 2-3 секунды) – ключевой индикатор.

Самопроизвольная остановка двигателя: Мотор глохнет во время движения без предварительных симптомов (рывков, падения мощности), особенно после прогрева или при высокой нагрузке.

Периодические проблемы с запуском: Двигатель запускается только после многократных попыток включения зажигания или постукивания по корпусу реле (признак подгорания контактов).

Дополнительные симптомы

• Щелчки под торпедой – слышны при попытке включения зажигания, но насос не активируется.
• Отказ бензонасоса при включении сигнализации – если реле используется в цепи блокировки, неисправность может имитировать срабатывание иммобилайзера.
• Нагрев корпуса реле – ощутимый перегрев при снятой крышке монтажного блока.

Сравнение с неисправностями насоса

Симптом	Возможная вина реле	Возможная вина насоса
Нет звука работы насоса при включении зажигания	✓	✓
Двигатель глохнет резко, без предупреждения	✓	✗ (обычно сопровождается потерей мощности)
Запуск после постукивания по реле	✓	✗
Шум/вой из топливного бака	✗	✓

Важно: Всегда проверяйте предохранитель бензонасоса (обычно F3, 15А) перед диагностикой реле. Замыкание в проводке или насосе может вызвать его перегорание и аналогичные симптомы.

Проверка работоспособности реле мультиметром: пошаговая инструкция

Проверка реле бензонасоса мультиметром выполняется для диагностики его электрической исправности. Потребуется мультиметр с режимами измерения сопротивления и прозвонки, а также источник 12В (аккумулятор) для тестирования срабатывания.

Предварительно снимите реле с блока предохранителей и очистите контакты от загрязнений. Определите распиновку по маркировке на корпусе: стандартные 4-контактные реле ВАЗ-2110 имеют выводы 85 (минус катушки), 86 (плюс катушки), 30 (общий контакт), 87 (нормально разомкнутый контакт на насос).

Последовательность проверки

1. Тест катушки управления:
   • Переключите мультиметр в режим измерения сопротивления (Ω)
   • Подсоедините щупы к контактам 85 и 86
   • Исправная катушка покажет 70-80 Ом. Бесконечное сопротивление означает обрыв, нулевое – короткое замыкание
2. Проверка разомкнутой цепи:
   • Установите мультиметр в режим прозвонки
   • Подсоедините щупы к контактам 30 и 87
   • При отсутствии питания на катушке мультиметр не должен показывать цепь (бесконечное сопротивление)
3. Проверка замкнутой цепи:
   • Подайте +12В на контакт 86 и -12В на контакт 85 (используйте провода от АКБ)
   • При срабатывании реле должен быть слышен характерный щелчок
   • Не снимая питания, проверьте контакты 30-87: мультиметр должен показать короткое замыкание (0 Ом или звуковой сигнал)

Важно: Отсутствие срабатывания или ненулевое сопротивление в пункте 3 указывает на подгорание контактов. Замените реле при любом отклонении от нормы.

Тестирование фишки подключения реле в монтажном блоке

Для проверки фишки подключения реле бензонасоса потребуется мультиметр в режиме измерения напряжения. Включите зажигание автомобиля без запуска двигателя – в этот момент исправное реле должно активировать бензонасос на 2-3 секунды. Найдите в монтажном блоке разъем реле топливного насоса (обычно обозначен как K2 или номером 046).

На контактах фишки при включенном зажигании должны присутствовать: постоянное +12В на одном из силовых контактов (питание от главного реле), управляющее +12В на управляющем контакте от ЭБУ (появляется только на момент стартовой прокачки) и надежное заземление. Отсутствие напряжения указывает на проблемы в цепи питания или обрыв проводов.

Порядок диагностики контактов

1. Постоянное питание (контакт 30):
   Подсоедините щуп мультиметра к предполагаемому силовому входу фишки, второй щуп – на массу кузова. При включенном зажигании должно быть ~12В независимо от работы насоса.
2. Управляющий сигнал (контакт 86):
   Переместите щуп на управляющий контакт. В первые 2-3 секунды после поворота ключа должно фиксироваться напряжение ~12В, затем 0В.
3. Масса (контакт 85):
   Проверьте омметром сопротивление между контактом массы фишки и кузовом авто – должно быть близко к 0 Ом.
4. Выход на насос (контакт 87):
   При имитации срабатывания реле (подаче +12В на управляющий контакт) на этом выводе появляется напряжение, идущее непосредственно на бензонасос.

Контакт фишки	Назначение	Нормальные показания
30	Постоянное +12В от АКБ	~12В при включенном зажигании
85	Управляющая масса от ЭБУ	Сопротивление ≈0 Ом относительно кузова
86	Управляющий +12В от ЭБУ	Импульс ~12В на 2-3 сек при включении зажигания
87	Выход на бензонасос	~12В при принудительной активации реле

Важно: при подключении сигнализации с функцией автозапуска управляющий провод обязательно врезается параллельно штатному контакту 86 фишки реле. Неправильное соединение может вызвать перегрузку цепи ЭБУ. После монтажа повторно проверьте параметры напряжения во всех режимах работы автосигнализации.

Признаки сгоревшего реле бензонасоса ВАЗ-2110

Двигатель не запускается при исправном стартере и заряженном аккумуляторе. Стартер активно крутит коленвал, но мотор не схватывает из-за отсутствия подачи топлива в систему. Характерный звук работы бензонасоса при включении зажигания полностью отсутствует.

Автомобиль внезапно глохнет во время движения без предварительных симптомов. После остановки двигатель невозможно завести повторно, хотя все остальные системы функционируют нормально. Проблема проявляется хаотично без зависимости от температуры двигателя или внешних условий.

Ключевые симптомы неисправности:

• Отсутствие жужжания насоса при повороте ключа в положение "Зажигание"
• Нулевое давление в топливной рампе (проверяется через штуцер)
• Не срабатывает контрольная лампа давления топлива
• Характерный запах горелой пластмассы из монтажного блока
• Видимое оплавление корпуса реле при визуальном осмотре

Для диагностики необходимо проверить предохранитель F3 (15А) в монтажном блоке и наличие +12V на контактах реле. При исправном предохранителе и отсутствии напряжения на управляющем контакте (вывод 85) проблема может быть в цепи ЭБУ.

Последствия короткого замыкания в цепи бензонасоса для реле

Короткое замыкание в проводке бензонасоса немедленно вызывает многократное превышение штатного тока в цепи. Реле бензонасоса ВАЗ-2110, рассчитанное на определенную нагрузку, неспособно ограничить этот поток. Силовая группа контактов реле подвергается экстремальному нагреву из-за дугового разряда при коммутации аварийного тока.

Постоянное воздействие короткого замыкания приводит к необратимым физическим повреждениям реле: сплавление контактных пар, обугливание изоляции катушки, деформация корпуса. Одновременно возникает риск распространения неисправности на смежные системы автомобиля.

Критические риски для электрооборудования

• Выход из строя реле: Полное разрушение контактной пластины с потерей коммутационной способности.
• Повреждение блока предохранителей: Расплавление посадочного гнезда реле и соседних компонентов.
• Возгорание проводки: Перегромка проводов с воспламенением изоляции при длительном КЗ.

Компонент	Тип повреждения
Контакты реле	Сваривание/эрозия металла
Катушка управления	Обрыв обмотки от перегрева
Предохранитель FUEL PUMP (15А)	Мгновенное перегорание

Важно: При срабатывании сигнализации (например, StarLine) подается импульс на бензонасос для блокировки двигателя. При существующем КЗ это провоцирует:

1. Ложное срабатывание иммобилайзера
2. Отказ системы автозапуска
3. Разряд АКБ за 1-2 часа

Взаимозаменяемость реле бензонасоса с другими реле блока

Реле бензонасоса ВАЗ-2110 (номер 2112-3747110) конструктивно идентично другим реле в монтажном блоке. Оно использует стандартный 5-контактный разъём и рассчитано на токи до 20А, что характерно для большинства реле управления цепями автомобиля.

Ключевым фактором взаимозаменяемости является распиновка контактов и номинальная нагрузка. Реле поворотов (номер 90.3747), реле стартера (90.3747-10) или реле вентилятора охлаждения (2110-3747110) имеют одинаковую схему подключения: контакты 85/86 – катушка управления, 30 – постоянный "+", 87 – выход на нагрузку, 87a – не задействован. Это позволяет временно заменить неисправное реле топливного насоса любым из них.

Важные ограничения

• Длительная замена не рекомендуется: несмотря на одинаковую распиновку, реле могут отличаться внутренней конструкцией контактов (например, материал сплава), рассчитанной на разную частоту срабатываний или специфичные нагрузки.
• Проверка номинала: перед установкой другого реле убедитесь, что его максимальный ток (указан на корпусе) не ниже, чем у родного (обычно 15-20А). Использование реле с меньшим номиналом вызовет его перегрев и отказ.
• Исключения: реле центрального замка или обогрева заднего стекла часто имеют иную распиновку или токовые характеристики – их использование недопустимо.

При подключении сигнализации с функцией автозапуска или защиты от угона (иммобилайзер), управление реле бензонасоса часто перехватывается штатными проводами или через дополнительное реле, встроенное в цепь сигнализации. В этом случае временная замена штатного реле бензонасоса на аналог из блока не влияет на работу защиты, так как логика блокировки реализуется сигнализацией до контактов реле.

Правила подбора аналогов реле при замене

При выборе аналога для реле бензонасоса ВАЗ-2110 критически важно соблюдать соответствие ключевых электрических и физических параметров. Отклонение от характеристик оригинального компонента (90.3777 или аналоги) может привести к некорректной работе топливной системы или преждевременному выходу реле из строя.

Обязательно проверяйте совместимость с цепями сигнализации при установке иммобилайзера или автостарта. Аналог должен сохранять возможность управления через внешние системы без перегрузки управляющих контактов.

Критерии выбора

• Напряжение катушки: строго 12 В
• Ток коммутации: не ниже 20 А (оригинал: 25-30 А)
• Тип контактов: SPDT (1 переключающая группа)
• Распиновка: полное совпадение с цоколёвкой:

  Контакт	Назначение
  85	Управляющий «–»
  86	Управляющий «+»
  87	Нагрузка (бензонасос)
  30	Общий контакт питания

1. Габариты и крепление: корпус должен соответствовать посадочному месту в блоке предохранителей
2. Производители: рекомендуются аналоги Bosch (0 332 019 150), Hella, ERA (552.3777)
3. Проверка под нагрузкой: после установки протестируйте нагрев корпуса при работе насоса

Избегайте реле с корпусами типа «паук» – они требуют переделки проводки и ненадёжны в вибрационных условиях. Для интеграции с сигнализацией убедитесь, что ток катушки аналога не превышает 200 мА.

Установка реле повышенной надежности для бензонасоса

Штатная проводка бензонасоса ВАЗ-2110 подвержена перегреву и окислению из-за высокого тока, проходящего через замок зажигания и старые разъемы. Это вызывает падение напряжения, нестабильную работу двигателя и преждевременный выход насоса из строя. Реле повышенной надежности решает проблему, передавая основной ток напрямую от аккумулятора через толстое сечение проводов, минимизируя сопротивление цепи.

При интеграции с сигнализацией (особенно с автозапуском) нагрузка на цепь питания насоса возрастает многократно. Установка реле снижает риск перегрева штатной проводки, предотвращает ложные срабатывания защиты сигнализации из-за просадок напряжения и обеспечивает стабильное давление топлива при дистанционных запусках. Это критично для корректной работы иммобилайзера и блокировок сигнализации.

Порядок монтажа и подключения

Необходимые компоненты:

• Реле 4-контактное (30-40А, например, 90.3747)
• Медные провода сечением 2.5 мм² (красный – +12В, черный – масса)
• Провод 0.75 мм² (управление)
• Предохранитель 15-20А с колодкой
• Изоляционные клеммы (кольцевые, ножевые)

Этапы установки:

1. Снимите минусовую клемму АКБ. Определите место крепления реле (под панелью возле штатного блока предохранителей).
2. Проложите силовой кабель от «+» аккумулятора через предохранитель к контакту 30 реле.
3. Подключите контакт 85 реле к массе кузова (через болт возле рулевой колонки).
4. Соедините контакт 86 с управляющим проводом штатной цепи бензонасоса (оранжевый с синей полосой в колодке ЭБУ).
5. Выведите провод от контакта 87 реле к «+» разъема бензонасоса (в задней части салона под лючком).
6. Заизолируйте соединения, закрепите реле, подключите АКБ и проверьте работу: при включении зажигания реле должно щелкнуть, а насос – запуститься на 2-3 секунды.

Схема подключения реле:

Контакт реле	Назначение	Цвет провода*
30	Питание от АКВ через предохранитель	Красный
85	Масса кузова	Черный
86	Управление от штатной цепи насоса	Синий
87	Выход на «+» бензонасоса	Красный/желтый

*Цвета проводов могут отличаться в зависимости от комплектации

Повышенное потребление тока бензонасосом: риск для реле

Повышенное потребление тока топливным насосом возникает при износе щеток электродвигателя, загрязнении фильтров или механическом заклинивании ротора. Сопротивление обмоток снижается, что вызывает рост силы тока в цепи питания. Длительная работа в таком режиме провоцирует перегрев проводки и разъемов.

Увеличенная нагрузка напрямую воздействует на реле бензонасоса. Контакты реле рассчитаны на номинальный ток 15-20 А. Превышение этого значения приводит к подгоранию контактных групп, их деформации или залипанию. В критических случаях происходит оплавление корпуса реле и разрушение катушки управления.

Последствия для сигнализации

При интеграции с охранной системой неисправность реле создает специфические риски:

• Ложные блокировки двигателя: Залипшие контакты реле нарушают алгоритм работы иммобилайзера
• Самопроизвольное отключение защиты: Подгоревшие контакты могут размыкать цепь при вибрации, имитируя команду снятия с охраны
• Разряд АКБ: Паразитные токи через поврежденное реле истощают аккумулятор за 1-2 суток
• Отказ блокировки: Оплавление контактов фиксирует цепь в замкнутом состоянии, исключая возможность дистанционной остановки двигателя

Для предотвращения отказов критически важны:контроль потребления тока насосом (норма 5-7А) и своевременная замена реле при появлении характерных щелчков или запаха гари. Подключение сигнализации через отдельное промежуточное реле снижает нагрузку на штатную цепь управления.

Модернизация проводки реле бензонасоса: замена проводов

Стандартная проводка реле бензонасоса на ВАЗ-2110 часто не рассчитана на высокие токи и подвержена окислению контактов, что приводит к падению напряжения, перегреву, отказу насоса или ложным срабатываниям сигнализации. Увеличение сечения проводов и применение качественных материалов критически важно для стабильной подачи топлива, особенно при подключении дополнительных потребителей вроде сигнализации.

Замена штатных проводов на медные сечением не менее 2.5 мм² (рекомендуется 4 мм²) минимизирует сопротивление цепи. Обязательно используйте термостойкую изоляцию, устойчивую к агрессивной среде подкапотного пространства. Все соединения должны быть пропаяны и защищены термоусадкой, а не "скрутками" или ненадежными клеммами.

Порядок модернизации проводки

Выполняйте работы при отключенном аккумуляторе. Основные этапы:

1. Демонтаж старой проводки: Отсоедините колодку от реле бензонасоса (обычно в монтажном блоке) и снимите штатные провода, идущие к топливному модулю.
2. Прокладка нового кабеля:
   • Проложите прямой силовой провод (+12В) от контакта 87 реле бензонасоса до разъема топливного модуля.
   • Замените провод "массы", подключив его от кузова автомобиля напрямую к минусовой клемме насоса (сечение аналогично плюсовому).
3. Подключение сигнализации: Если сигнализация управляет насосом (например, для блокировки запуска), ее управляющий провод подключается строго к контакту 85 или 86 реле (цепи управления), а НЕ к силовым проводам питания насоса.
4. Защита цепи: Установите предохранитель (15-20А) как можно ближе к источнику +12В на новом силовом проводе. Надежно закрепите проводку, исключив контакт с подвижными частями или острыми кромками.

Важные нюансы:

Параметр	Штатная проводка	Модернизированная проводка
Сечение провода	~1.0-1.5 мм²	≥ 2.5 мм² (оптимально 4 мм²)
Тип соединений	Клеммы, скрутки	Пайка + термоусадка
Защита	Штатный предохранитель	Дополнительный предохранитель у АКБ
Совместимость с сигнализацией	Риск ложных срабатываний	Стабильная работа блокировки

После замены проверьте падение напряжения на работающем насосе: разница между клеммой АКБ и контактом питания насоса не должна превышать 0.5В. Убедитесь в отсутствии искрения, нагрева проводов и надежной работе блокировки двигателя сигнализацией через управление реле.

Особенности подключения сигнализации к цепи бензонасоса

Подключение охранной системы к реле бензонасоса создает надежную блокировку двигателя путем прерывания подачи топлива. При активации сигнализации цепь питания насоса разрывается, предотвращая запуск мотора даже при обходе штатного иммобилайзера. Этот метод гарантирует высокий уровень защиты от угона.

Работы требуют точного понимания схемы электропроводки ВАЗ-2110 и аккуратности. Обязательно отключайте аккумулятор перед вмешательством в цепь и используйте только качественные изоляционные материалы. Ошибки при коммутации проводов могут вызвать короткое замыкание или повреждение электронных компонентов.

Ключевые аспекты монтажа

Основные этапы подключения через дополнительное реле:

1. Определите управляющий провод штатного реле бензонасоса (обычно контакт 85 в колодке монтажного блока)
2. Разрежьте провод и подклюшите оба конца к контактам 30 и 87а дополнительного реле-блокиратора
3. Подайте +12В на контакт 86 через предохранитель
4. Подключите контакт 85 реле-блокиратора к выходу блокировки сигнализации

Типовые ошибки:

• Прямое подключение к силовым проводам насоса (перегружает цепи сигнализации)
• Недостаточная изоляция соединений (риск КЗ при вибрации)
• Игнорирование предохранителя в цепи управления

Проверка работоспособности: после монтажа убедитесь, что насос отключается при постановке на охрану и включается при снятии с охраны. Контрольная лампа давления топлива на приборной панели должна гаснуть при активации блокировки.

Базовые требования к сигнализации для управления бензонасосом

Для корректной интеграции с реле бензонасоса ВАЗ-2110 сигнализация обязана иметь минимум один программируемый силовой выход (канал). Этот выход должен выдерживать ток до 300 мА – типичную нагрузку катушки стандартного автомобильного реле. Невыполнение требования приведет к перегоранию выходного каскада сигнализации или некорректной работе топливной системы.

Ключевое условие – поддержка логики управления по состоянию охраны. Система должна гарантированно разрывать цепь питания бензонасоса при постановке на охрану и восстанавливать при снятии, но с исключением: при работающем двигателе разрыв цепи недопустим во избежание остановки мотора. Обязательна защита от ложных срабатываний при скачках напряжения.

Функциональные критерии выбора

• Тип выходного канала: Релейный или транзисторный (open-collector) с гальванической развязкой.
• Программируемые режимы:
  • Блокировка насоса при активации охраны
  • Автовосстановление цепи при зажигании ON
  • Активация при срабатывании датчика удара/движения
• Защитные механизмы:
  • Автоматическое отключение блокировки через 2-3 сек после запуска двигателя
  • Фильтрация помех в цепях CAN/LIN
  • Предохранитель на линии управления

Параметр	Минимальное требование	Риск при несоблюдении
Ток нагрузки	≥ 300 мА	Выход из строя блока сигнализации
Время реакции	≤ 0.5 сек	Задержка запуска двигателя
Диапазон напряжений	8-16 В	Сбои при разряде АКБ

Блокировка двигателя через реле бензонасоса: принцип действия

Реле бензонасоса в ВАЗ-2110 управляет подачей питания на топливный насос. При включении зажигания оно активируется на 2-5 секунд для создания давления в топливной рампе, а после запуска двигателя поддерживает непрерывную работу насоса.

Для блокировки двигателя сигнализация подключается к цепи управления реле. При постановке на охрану система разрывает цепь питания катушки реле бензонасоса, физически отключая подачу топлива в двигатель.

Механизм работы блокировки

Ключевые этапы блокировки:

1. При активации охраны сигнализация подаёт напряжение на блокировочное реле (дополнительно установленное в цепь)
2. Контакты реле-блокиратора размыкают цепь питания катушки основного реле бензонасоса
3. Топливный насос перестаёт получать питание, давление в системе падает
4. При попытке запуска двигатель проворачивается стартером, но без подачи топлива не заводится

Особенности реализации:

• Блокировочное реле монтируется в разрыв провода №85 штатной схемы реле бензонасоса
• Используется нормально-замкнутый (NC) контакт реле-блокиратора
• При снятии с охраны цепь автоматически восстанавливается

Состояние	Цепь питания насоса	Давление топлива	Запуск двигателя
Охрана включена	Разорвана	0 бар	Невозможен
Охрана выключена	Замкнута	3.8 бар	Штатный режим

Такой метод обеспечивает скрытность блокировки – отсутствие топлива не сопровождается звуковыми или световыми признаками неисправности. Для диагностики злоумышленнику потребуется специальное оборудование, что повышает защищённость автомобиля.

Схема интеграции автосигнализации с цепью бензонасоса ВАЗ-2110

Интеграция сигнализации с цепью питания бензонасоса осуществляется через дополнительное реле. Это реле размыкает силовую цепь насоса при постановке автомобиля на охрану, блокируя подачу топлива. Управляющий сигнал берется с отрицательного выхода автосигнализации, отвечающего за блокировку двигателя (обычно помечен как «-12V OUT» или «Immobilizer»).

Стандартная схема подключения предполагает врезку в провод «+» питания бензонасоса, идущий от главного реле к топливному модулю. Разрыв этого провода осуществляется через нормально-замкнутые (NC) контакты дополнительного реле. Катушка реле подключается к выходу блокировки сигнализации и массе автомобиля.

Порядок подключения

1. Найдите провод питания бензонасоса (черный с синей полосой) в жгуте у лючка бензобака или под панелью
2. Разрежьте провод и подклюпите концы:
   • К контакту 30 реле – провод от блока предохранителей
   • К контакту 87 реле – провод к бензонасосу
3. Соедините:
   • Контакт 85 реле – с выходом блокировки сигнализации
   • Контакт 86 реле – с массой кузова

Контакты реле	Назначение
30	Питание от главного реле (вход)
87	Выход на бензонасос
85	Управляющий "-" от сигнализации
86	Постоянный "+" (через предохранитель)

Важно: При активации охраны сигнализация подает отрицательный импульс на катушку реле, размыкая цепь насоса. Для диагностики проверьте наличие 12В на контакте 87 реле при включенном зажигании и снятой блокировке.

Подключение разрыва реле к автозапуску сигнализации

Для блокировки запуска двигателя через реле бензонасоса ВАЗ-2110 необходимо интегрировать его цепь в управляющий выход автосигнализации. Основная задача – организовать разрыв питания бензонасоса по команде с охранного комплекса при постановке на охрану или отсутствии авторизованного доступа.

Реле бензонасоса расположено в монтажном блоке предохранителей под капотом. Для подключения требуется найти силовой провод (контакт 87 реле), подающий +12В на топливный насос при включенном зажигании. Именно этот проводник подлежит разрыву с последующим подключением к силовым выходам сигнализации.

Пошаговая схема подключения

1. Определение управляющих проводов сигнализации:
   Найдите в инструкции к автосигнализации выходы для блокировки двигателя (обычно помечены как "BLOCK" или "IMMO"). Убедитесь, что выбранный канал поддерживает режим нормально-разомкнутого контакта.
2. Подготовка реле блокировки:
   Используйте дополнительное 4-контактное реле (30/40А):
   • Контакт 85 – подключите к выходу блокировки сигнализации
   • Контакт 86 – соедините с массой кузова
   • Контакт 30 – подача +12В с АКБ через предохранитель (10А)
   • Контакт 87 – к разрезанному проводу от реле бензонасоса (сторона насоса)
3. Монтаж в цепь бензонасоса:
   Разрежьте провод от контакта 87 штатного реле топливного насоса. Конец от реле подключите к контакту 87a дополнительного реле, свободный конец провода к насосу – к контакту 30.

Контакт доп. реле	Назначение подключения
85	Управляющий "-" от сигнализации
86	Постоянный "+" (зажигание или АКБ)
30	Разорванный провод к бензонасосу
87	Питание от штатного реле

Важно: При автозапуске сигнализация должна снимать блокировку до начала вращения стартера. Проверьте задержку разблокировки в настройках сигнализации. Не подключайте управляющие провода напрямую к цепи насоса без реле – это выведет из строя выходы сигнализации.

Использование дополнительного реле для блокировки топливного насоса

Основная задача дополнительного реле – разорвать цепь питания бензонасоса по сигналу от штатной или автономной охранной системы. Врезается оно в разрыв силового провода, идущего к насосу, и управляется маломощным сигналом с выхода блокировки сигнализации.

Принцип работы заключается в том, что при получении команды на блокировку сигнализация подаёт напряжение на управляющую катушку реле. Это размыкает силовые контакты, прерывая подачу 12В на электродвигатель бензонасоса, останавливая подачу топлива и блокируя запуск двигателя.

Схема подключения и ключевые компоненты

• Источник питания: Напряжение на бензонасос берётся через силовые контакты реле от основного реле бензонасоса или напрямую с АКБ через предохранитель.
• Управляющий сигнал: Подаётся с выхода "Блокировка двигателя" (обычно обозначен как OUT1, IMMO, GROUND или NEGATIVE) автосигнализации на управляющий контакт катушки реле.
• Заземление: Второй контакт катушки реле надёжно подключается к кузову автомобиля.

Для корректной работы необходимо соблюдать следующие условия:

1. Использовать реле с токовым номиналом не менее 20-30А (типичный ток бензонасоса ВАЗ-2110 – 5-7А, но необходим запас).
2. Размещать реле в сухом месте моторного отсека или салона, исключив попадание влаги и вибрации.
3. Все соединения тщательно изолировать, силовые провода выбирать сечением не менее 1.5-2.5 мм².
4. Обязательно установить предохранитель (15-20А) в разрыв силового "+" провода перед реле.

Важно: Перед подключением сигнального провода к сигнализации необходимо уточнить в инструкции к ней тип выходного сигнала блокировки (открытый коллектор NPN, PNP или релейный) и его полярность, чтобы правильно подключить катушку реле.

Тип выхода сигнализации	Подключение к реле
NEGATIVE (минус)	Подаёт "-" на катушку. Второй контакт катушки – на постоянный "+".
POSITIVE (плюс)	Подаёт "+" на катушку. Второй контакт катушки – на постоянный "-" (массу).

Выбор проводов для врезки в цепь реле бензонасоса

Правильный подбор проводов критичен для надежности и безопасности подключения сигнализации к цепи управления бензонасосом ВАЗ-2110. Использование неподходящих материалов ведет к перегреву, потере контакта или короткому замыканию.

Основные требования к проводам включают соответствие нагрузке, устойчивость к температурным и химическим воздействиям, а также механическую прочность. Сечение и тип изоляции определяются условиями эксплуатации в подкапотном пространстве.

Критерии выбора проводов

Сечение проводника: Ток в цепи управления реле бензонасоса не превышает 1-2А. Минимально допустимое сечение – 0.5 мм² (например, ПВ-3). Рекомендуется запас прочности – оптимально 0.75-1.0 мм².

Тип изоляции:

• Термостойкость: Обязательна маркировка "Т" (до 105°C) или "Н" (до 150°C).
• Маслобензостойкость: Изоляция должна противостоять агрессивным средам (маркировка "Б").
• Двойная изоляция (например, ШВВП) повышает защиту от перетирания.

Цветовая маркировка: Используйте стандартные цвета для простоты диагностики:

1. Управляющий сигнал от сигнализации – синий или желтый.
2. Масса (GND) – черный.

Дополнительные требования:

• Применяйте медные многожильные провода для гибкости и лучшей проводимости.
• Обжимайте концы изолированными клеммами (типа НШВИ) – запрещена скрутка.
• Защищайте трассу от вибрации гофротрубкой или пластиковыми хомутами.

Параметр	Рекомендуемое значение	Недопустимое решение
Сечение	0.75 мм²	0.35 мм²
Температура	105°C (Т) / 150°C (Н)	ПВХ без маркировки
Защита	Гофра в зоне движущихся частей	Открытая прокладка

Точки подключения проводов блокировки в монтажном блоке

Для блокировки бензонасоса через реле в монтажном блоке ВАЗ-2110 используется разъем Х2 (черный колодок). Ключевые контакты расположены на левой стороне блока: цепь управления насосом задействует контакт Х2/3 (розовый провод с черной полосой), идущий к реле бензонасоса (позиция №5 в блоке предохранителей).

Разрыв этого провода осуществляется установкой дополнительного реле блокировки от сигнализации: его силовые контакты врезаются в цепь Х2/3. Управляющий провод (тонкий) от сигнализации подключается к выходу иммобилайзера или релейного канала автосигнализации для дистанционного разрыва питания при постановке на охрану.

Схема подключения

Элемент	Контакт/Цвет провода	Назначение
Реле бензонасоса (№5)	Контакты 85-86	Катушка управления (от ЭБУ)
Монтажный блок	Х2/3 (розово-черный)	Силовая цепь +12В к насосу
Доп. реле блокировки	Контакты 30-87	Разрыв цепи Х2/3
Сигнализация	Выход иммобилайзера	Управление катушкой доп. реле

Важные нюансы:

• Подключение выполняйте при отключенном аккумуляторе
• Изолируйте соединения термоусадкой
• Проверьте отсутствие КЗ перед подачей питания

Корректная блокировка подтверждается отключением насоса при срабатывании сигнализации (характерный щелчок реле и отсутствие гула из бака при включении зажигания).

Безопасное соединение проводов без повреждения заводской проводки

Для подключения дополнительного оборудования к реле бензонасоса ВАЗ-2110 (например, сигнализации с функцией блокировки двигателя) критически важно избегать разрезания или скрутки штатных проводов. Повреждение заводской проводки ведет к коррозии, окислению контактов и риску короткого замыкания, что особенно опасно в цепях топливной системы.

Используйте метод параллельного подключения через технологичные разъемы, гарантирующие надежный контакт без нарушения изоляции оригинальных кабелей. Это исключает вмешательство в фабричную схему и сохраняет гарантию на электропроводку автомобиля.

Правильные методы подключения

Обязательные инструменты:

• Специальные коннекторы "Tap Connectors": игольчатые прокалывающие изоляцию
• Изолированные клеммы типа "Scotchlok"
• Термоусадочные трубки + фен
• Мультиметр для идентификации проводов

Последовательность действий:

1. Определите управляющий провод реле бензонасоса (обычно серый с черной полосой в колодке ЭБУ) через схему авто
2. Зачистите изоляцию доп. провода сигнализации на 10 мм
3. Установите коннектор на заводской провод без снятия его изоляции
4. Обожмите соединение, обеспечив контакт иглы с жилой и фиксацию прикорневого провода
5. Прогрейте термоусадку для герметизации

Тип ошибки	Последствия	Правильная альтернатива
Скрутка проводов	Вибрация → обрыв цепи → остановка двигателя	Клеммники с фиксатором
Паяльник без термоусадки	Хрупкость соединения, окисление меди	Пайка + двойной слой термоусадки

Важно: Все соединения располагайте вдали от подвижных деталей и источников тепла. После монтажа проверьте мультиметром отсутствие КЗ и надежно зафиксируйте жгут пластиковыми хомутами.

Ошибки установки при подключении к реле бензонасоса

Неправильное подключение проводов сигнализации к контактам реле бензонасоса приводит к критическим сбоям. Частая ошибка – путаница с распиновкой реле: вместо управляющего контакта (85/86) подключают силовую линию (30/87), вызывая короткое замыкание или постоянную работу насоса.

Игнорирование предохранителей – вторая распространённая проблема. Монтаж без встроенного предохранителя в разрыв цепи сигнализации чреват оплавлением проводки при перегрузке. Особенно опасно подключение напрямую к АКБ без дополнительной защиты.

Типичные последствия ошибок

• Отказ запуска двигателя – при ошибочном обрыве цепи питания насоса
• Постоянная работа бензонасоса даже без авторизации – результат неверного соединения с управляющим контактом
• Перегорание предохранителей ЭБУ из-за замыкания на массу

Ошибка	Симптом	Риск
Перепутаны контакты 30 и 85	Щелчки реле при выключенном зажигании	Разряд АКБ, выход реле из строя
Отсутствие диода в цепи катушки	Сбои сигнализации после запуска	Повреждение блока управления сигнализацией

1. Обязательная проверка мультиметром – идентификация управляющих контактов реле перед подключением
2. Использование качественных изоляционных материалов – предотвращение КЗ на корпус
3. Тестирование на всех режимах сигнализации – проверка срабатывания блокировки при постановке на охрану

Проверка работы блокировки бензонасоса с сигнализацией

Подключите мультиметр в режиме вольтметра к контактам реле бензонасоса (соответствующим управляющему сигналу от сигнализации). Активируйте режим охраны сигнализации и дождитесь полной постановки на защиту. Напряжение на управляющем проводе должно исчезнуть через 20-30 секунд после включения блокировки.

Отсоедините разъем бензонасоса и подключите к его цепи контрольную лампу. Повторите активацию сигнализации: при корректной работе лампочка должна погаснуть одновременно с включением блокировки. Для дополнительной проверки запустите зажигание в режиме охраны – стартер должен работать, но топливный насос останется обесточенным.

Методы диагностики

1. Проверка напряжения:
   • Измерьте напряжение на силовых контактах реле насоса при включенном зажигании (должно быть ~12В)
   • Проверьте управляющий контакт реле после постановки на охрану (напряжение должно пропасть)
2. Тест цепи питания насоса:

   Состояние	Контрольная лампа	Корректная работа
   Зажигание включено	Горит	Да
   Сигнализация заблокирована	Гаснет	Да
   Снятие с охраны	Загорается	Да

3. Проверка сопротивления:
   • При отключенном реле измерьте сопротивление между управляющим проводом сигнализации и массой
   • Норма: бесконечность в режиме охраны, ~0 Ом при снятой блокировке

Важно! Все замеры проводите при выключенном двигателе. Убедитесь, что цепь блокировки подключена строго к управляющему контакту реле, а не к силовой линии питания насоса. При некорректной работе проверьте предохранители сигнализации и отсутствие окислов в разъемах.

Тестирование функции аварийной разблокировки топливной системы

Проверка функции аварийной разблокировки топливной системы критична для подтверждения работоспособности противоугонного режима сигнализации. Данная функция позволяет принудительно активировать реле бензонасоса при ложном срабатывании блокировки или сбоях электроники, восстанавливая подачу топлива в двигатель.

Тестирование выполняют при выключенном зажигании и снятой с охраны сигнализации. Убедитесь, что топливная система заблокирована (при включении зажигания насос не гудит), а режим охраны активирован – это обязательные условия для корректной проверки аварийного алгоритма.

Порядок тестирования

Для активации аварийного режима выполните последовательность действий, указанную в инструкции к вашей сигнализации. Типовой алгоритм:

1. Нажмите и удерживайте сервисную кнопку Valet в салоне (обычно 2-3 секунды)
2. Быстро включите зажигание, не отпуская кнопку
3. Дождитесь звукового сигнала сирены или световой индикации

Признаки успешной разблокировки:

• Характерное жужжание бензонасоса (2-3 секунды)
• Короткий сигнал сирены
• Моргание светодиода сигнализации в особом ритме

Важно! Если насос не запустился, проверьте:

1. Исправность реле бензонасоса	4. Состояние предохранителя цепи
2. Целостность проводов к реле	5. Корректность подключения обходчика иммобилайзера
3. Напряжение на контактах реле	6. Настройки блокировки в сигнализации

Повторяйте тест после устранения неполадок до стабильного срабатывания функции. Регулярная проверка гарантирует работоспособность аварийного режима при реальной необходимости.

Решение проблем ложного срабатывания блокировки бензонасоса

Ложные срабатывания блокировки бензонасоса при подключении к сигнализации приводят к отказу запуска двигателя, что требует немедленной диагностики цепи управления реле. Основные причины включают нестабильное напряжение, ошибки монтажа или неисправности компонентов противоугонной системы.

Устранять неполадки следует последовательно, начиная с проверки целостности проводки и качества контактов, заканчивая тестированием алгоритмов работы сигнализации. Особое внимание уделите местам соединений и параметрам реле бензонасоса ВАЗ-2110, рассчитанного на ток 15-20А.

Методы диагностики и устранения неисправностей

Проверка электрических параметров:

• Напряжение на клеммах: Замерьте мультиметром показатели при включении зажигания. Колебания свыше ±0.5В требуют стабилизации питания
• Сопротивление изоляции: Исключите замыкания на массу в управляющих проводах сигнализации

Оптимизация подключения сигнализации:

1. Подключите блокирующий провод строго через разрыв цепи 85-86 контактов реле (управляющая катушка)
2. Используйте экранированные провода для соединений с блоком сигнализации
3. Установите отдельный предохранитель в цепи питания автосигнализации

Симптом	Возможная причина	Решение
Срабатывание после дождя	Коррозия контактов/плохая изоляция	Обработка разъемов WD-40, замена проводов
Отказ при запуске двигателя	Просадка напряжения	Установка конденсатора 4700мкФ параллельно катушке реле

Дополнительные меры: Замените штатное реле бензонасоса на аналог с улучшенными контактами (например, HELLA 4RD 933 791-01). При использовании устаревших сигнализаций выполните перепрошивку блока управления для коррекции времени задержки срабатывания.

Влияние сигнализации на ресурс реле бензонасоса ВАЗ-2110

Установка автомобильной сигнализации с функцией автозапуска или дистанционного включения зажигания напрямую влияет на режим работы реле бензонасоса ВАЗ-2110. При стандартной эксплуатации реле срабатывает только после поворота ключа в положение "зажигание", активируя насос на 2-3 секунды для создания давления в топливной рампе перед запуском двигателя.

При интеграции с сигнализацией количество циклов включения/выключения реле многократно возрастает. Каждый автозапуск, проверка состояния системы или срабатывание иммобилайзера инициирует подачу напряжения на бензонасос, что приводит к дополнительным нагрузкам на контакты реле и его катушку.

Ключевые факторы снижения ресурса

Основные риски при подключении сигнализации:

• Частота срабатываний – до 10-15 дополнительных циклов в день при регулярном использовании автозапуска
• Токовая нагрузка – броски тока при коммутации насоса ускоряют подгорание контактов
• Тепловой износ – сокращение интервалов отдыха между включениями вызывает перегрев

Режим эксплуатации	Средний ресурс реле	Количество циклов/день
Без сигнализации	5-7 лет	4-6
С сигнализацией	2-3 года	15-25

Методы минимизации износа:

1. Использование дополнительного силового реле в цепи управления для разгрузки штатного
2. Программирование сигнализации с исключением лишних циклов топливного насоса
3. Регулярная диагностика контактной группы и замена реле при первых признаках неисправности

Некорректная установка охранного комплекса с нарушением схемы подключения может вызвать постоянную подачу напряжения на катушку реле, что приводит к его аварийному перегреву и выходу из строя за несколько недель эксплуатации.

Установка предохранителя в цепь дополнительного подключения

Выберите предохранитель номиналом 15-20А, соответствующий току штатной цепи бензонасоса. Используйте качественный миниатюрный или стандартный АТО-предохранитель с надежным держателем. Место установки должно быть защищено от влаги и вибраций – оптимально в подкапотном пространстве или салонном монтажном блоке.

Подключите один контакт держателя к выходу управляющего реле сигнализации (силовой контакт 87), второй контакт – к разрыву штатного провода питания бензонасоса. Обязательно соблюдайте полярность при использовании диодной изоляции. Убедитесь в отсутствии перегибов проводов и надежно заизолируйте все соединения термоусадкой.

Порядок монтажа

1. Отсоедините минусовую клемму АКБ
2. Определите точку врезки в цепь питания бензонасоса (обычно желтый провод у ЭБУ)
3. Установите держатель предохранителя на плоскую поверхность
4. Проложите провод сечением 1.5-2.5 мм² от реле сигнализации
5. Соедините цепь через предохранитель

Контрольная проверка: После подключения активируйте зажигание и проверьте напряжение на выходе предохранителя (должно соответствовать бортовой сети). Запустите двигатель для тестирования работы насоса. При срабатывании сигнализации бензонасос должен мгновенно отключаться.

Важно: Никогда не устанавливайте предохранитель до управляющего реле – это нарушит логику защиты. Регулярно проверяйте контакты на окисление.

Оптимальная сила тока предохранителя для цепи блокировки

Предохранитель в цепи блокировки реле бензонасоса ВАЗ-2110 критически важен для защиты электропроводки сигнализации и штатной системы автомобиля. При неправильном подборе номинала возможны ложные срабатывания защиты, расплавление изоляции или выход из строя дорогостоящих компонентов противоугонного комплекса.

Номинал предохранителя определяется током потребления цепи управления реле бензонасоса, а не силовой линией насоса. Для стандартных 4-контактных реле в цепи блокировки достаточно малых токов: 0.1–0.5 А при активации катушки. Однако необходимо учитывать пусковые токи и запас надежности.

Рекомендации по выбору номинала

Оптимальные параметры предохранителя:

• Базовый расчет: максимальный ток катушки реле × 1.5
• Типовой диапазон: 3–7.5 А для большинства реле
• Стандартное решение: 5 А (микроплавкая вставка)

Тип реле	Ток катушки (А)	Рекомендуемый предохранитель (А)
Стандартное 90.3747	0.15–0.2	3–5
Усиленное (20–30А)	0.2–0.35	5–7.5

Обязательные требования:

1. Использовать только автомобильные предохранители (ISO/DIN)
2. Размещать врезку в разрыв управляющего провода до реле
3. Проверять соответствие сечения проводки току предохранителя

Защита реле бензонасоса от перегрузок при модернизации

При интеграции сигнализации или установке более мощного бензонасоса на ВАЗ-2110 штатное реле подвергается повышенным нагрузкам. Возрастающий пусковой ток и длительная коммутация вызывают перегрев контактов, их подгорание и преждевременный выход реле из строя. Особенно критично это при использовании дополнительных каналов управления сигнализацией, создающих паразитные нагрузки.

Стабильная работа системы требует защиты реле от перегрузок. Необходимо исключить риски превышения допустимого тока, теплового разрушения контактов и короткого замыкания. Реализация защиты включает три ключевых аспекта: выбор компонентов с запасом по мощности, установку предохранителей и применение промежуточных реле.

Ключевые методы защиты

1. Замена штатного реле на аналог с повышенной токовой нагрузкой:
   • Используйте реле с номиналом не менее 30-40А вместо стандартных 15-20А
   • Примеры: Bosch 0 332 019 150, Omron G8HE
2. Установка промежуточного реле:
   • Штатное реле управляет катушкой промежуточного, а не насосом напрямую
   • Основную нагрузку берет на себя мощное промежуточное реле
3. Защитный предохранитель:
   • В разрыв цепи питания установите предохранитель на 15-20А
   • Расположите максимально близко к реле бензонасоса

Компонент	Параметр	Рекомендация
Основное реле	Ток коммутации	30-40А (минимум +30% к току насоса)
Проводка	Сечение кабеля	От 2.5 мм² (медь)
Предохранитель	Номинал	115% от максимального тока насоса

Обход иммобилайзера через управление реле бензонасоса

Принцип обхода иммобилайзера основан на перехвате управления цепью питания бензонасоса. Штатная система блокирует запуск двигателя, разрывая эту цепь через реле при отсутствии валидного ключа. Установка дополнительного реле позволяет переопределить штатную блокировку, принудительно подавая напряжение на насос по команде сигнализации.

Для реализации потребуется пятиконтактное реле (30/87/87а/85/86), диод 1N4007 и провода. Основная задача – подключить новое реле параллельно штатному так, чтобы сигнализация могла замыкать цепь питания насоса в обход иммобилайзера. Критически важно обеспечить гальваническую развязку цепей управления и силовых линий.

Схема подключения и алгоритм работы

Монтаж выполняется в три этапа:

1. Подключение силовых контактов: контакт 30 реле соединяется с +12В аккумулятора через предохранитель (15А), контакт 87 – с проводом питания бензонасоса (обычно серый с красной полосой).
2. Коммутация управления: контакт 85 подключается к выходу "минусового" управления сигнализации (например, канал блокировки двигателя), контакт 86 – к +12В после включения зажигания.
3. Защита от обратного тока: диод устанавливается между контактами 85 и 86 (катодом к +12В) для предотвращения скачков ЭДС при выключении реле.

Алгоритм работы:

Режим	Действие сигнализации	Состояние цепи насоса
Охрана	Разомкнут выход управления	Питание отключено (иммобилайзер активен)
Автозапуск	Замкнут выход управления	Питание подано в обход иммобилайзера

Важные нюансы:

• Питание контакта 86 должно сниматься только после поворота ключа в положение "Зажигание" (чтобы избежать паразитного потребления)
• Сечение проводов от АКБ к реле – не менее 1.5 мм²
• Диод обязателен – без него возможен выход из строя блока сигнализации

Создание секретной кнопки ручного включения бензонасоса

Секретная кнопка устанавливается в разрыв цепи питания реле бензонасоса ВАЗ-2110. Она позволяет принудительно активировать топливный насос перед запуском двигателя, минуя стандартную схему управления ЭБУ. Кнопка монтируется скрытно в салоне для предотвращения несанкционированного доступа.

При подключении к сигнализации кнопка интегрируется в противоугонный комплекс. Это создает двухуровневую защиту: сигнализация блокирует запуск двигателя, а секретная кнопка предотвращает подачу топлива даже при обходе основной защиты. Для корректной работы требуется согласование с реле бензонасоса и цепями управления автосигнализации.

Схема подключения кнопки

Элемент цепи	Подключение
Кнопка (нормально разомкнутая)	В разрыв управляющего провода (контакт 85 реле)
Сигнализация (блокировочный выход)	Параллельно кнопке через диод
Питание +12V	Через предохранитель (10А) от замка зажигания

Порядок монтажа

1. Отключите минусовую клемму аккумулятора
2. Найдите управляющий провод реле бензонасоса (серый с красной полосой)
3. Врежьте кнопку в разрыв провода с обязательной изоляцией соединений
4. Подключите блокировочный выход сигнализации через защитный диод
5. Закрепите кнопку в скрытном месте (под панелью, в нише бардачка)

Принцип работы с сигнализацией

• При постановке на охрану сигнализация разрывает цепь питания реле
• Для запуска двигателя необходимо:
  • Снять авто с охраны
  • Нажать и удерживать секретную кнопку
  • Включить зажигание (бензонасос активируется)
• После запуска двигателя кнопку можно отпустить

Комбинация с другими видами блокировок для усиления защиты

Отключение реле бензонасоса через сигнализацию – эффективный метод, но для серьёзной защиты его необходимо комбинировать с другими типами иммобилайзеров. Опытные угонщики знают способы обхода стандартных схем, поэтому многоуровневая система значительно повышает шансы сохранить автомобиль.

Главный принцип – создание последовательной или параллельной цепи блокировок, где реле топливного насоса выступает лишь одним из элементов. Важно использовать разнородные методы (электрические, механические, скрытые) и интегрировать их так, чтобы обход одной блокировки не означал деактивацию всей системы.

Эффективные комбинации блокировок

Рассмотрим ключевые варианты совместного использования с реле бензонасоса:

• Стандартный иммобилайзер + реле: Штатный чип в ключе блокирует ЭБУ двигателя, а дополнительная цепь через реле бензонасоса (управляемая сигнализацией) лишает мотор топлива. Даже при копировании ключа или "прошивке" ЭБУ машина не заведётся без топлива.
• Секретная кнопка + реле: Скрытая кнопка, разрывающая цепь управления реле бензонасоса или цепь стартера. Для запуска нужно физически нажать кнопку (знает только владелец), плюс сигнализация управляет реле независимо.
• CAN-иммобилайзер + реле: Современный блок, интегрированный в CAN-шину автомобиля. Блокирует критичные шины (например, между ЭБУ и приборной панелью), а реле бензонасоса обеспечивает физический разрыв топливной магистрали. Крайне сложен для диагностики и обхода.

Важные правила комбинирования:

1. Независимость цепей: Блокировки должны управляться разными способами (одна по CAN, вторая – аналоговый разрыв, третья – механическая).
2. Скрытность элементов: Реле, провода управления, кнопки, дополнительные блоки должны быть надёжно спрятаны в разных местах кузова/салона.
3. Дублирование функций: Даже если злоумышленник найдёт и обойдёт реле бензонасоса, вторая блокировка (например, CAN или стартера) должна предотвратить запуск.

Тип доп. блокировки	Как сочетается с реле бензонасоса	Сложность обхода
Разрыв цепи стартера	Реле не даёт подать топливо, разрыв стартера – провернуть двигатель. Без обоих действий запуск невозможен.	Средняя
Блокировка АКПП (механическая)	Физически блокирует селектор. Даже при работающем насосе (если реле обошли) машина не тронется с места.	Высокая
GPS-трекер с иммобилайзером	Позволяет дистанционно (через приложение) разорвать цепь реле бензонасоса или другого элемента по GSM-команде, помимо защиты сигнализацией.	Очень высокая

Заключение: Реле бензонасоса – мощный инструмент в цепи защиты, но его реальная эффективность раскрывается только в комплексе с 2-3 разнотипными блокировками. Чем сложнее и незаметнее их взаимодействие для злоумышленника, тем выше шанс предотвратить угон.

Особенности эксплуатации автосигнализации зимой с блокировкой насоса

При использовании сигнализации с блокировкой бензонасоса зимой критически важно обеспечить стабильное срабатывание реле в условиях низких температур. Холод увеличивает вязкость топлива и нагрузку на электроцепь, что может вызвать задержки в разблокировке насоса при запуске двигателя. Недостаточное напряжение или окисление контактов реле способны привести к полному отказу системы запуска, оставляя автомобиль незаведенным.

Особую опасность представляет конденсат, образующийся при перепадах температур внутри реле и разъёмов. Замерзание влаги в контактах нарушает целостность цепи блокировки, провоцируя ложные срабатывания защиты или, наоборот, невосприимчивость к командам с брелока. Низкокачественные реле с плохой герметизацией корпуса наиболее подвержены этому риску, особенно при эксплуатации в условиях высокой влажности.

Ключевые рекомендации для зимнего периода

Для предотвращения отказов соблюдайте следующие правила:

• Контроль состояния проводки: Регулярно проверяйте клеммы реле бензонасоса и массу кузова на отсутствие коррозии. Обрабатывайте контакты токопроводящей смазкой.
• Защита от влаги: Установите реле в салоне (например, под панелью приборов), а не в мокрых зонах под капотом. Используйте термоусадочные трубки для разъёмов.
• Выбор компонентов: Применяйте реле с IP67-защитой и широким температурным диапазоном (например, -40°C...+85°C). Избегайте дешёвых аналогов.

Порядок действий при утреннем запуске:

1. Снимите блокировку с сигнализации за 10-15 секунд до поворота ключа зажигания.
2. Дайте блоку управления сигнализацией и реле время на инициализацию (дождитесь характерного тихого щелчка).
3. При неудачном запуске отключите зажигание, выждите 30 секунд для сброса ошибок ЭБУ, повторите процедуру.

Проблема	Причина	Экстренное решение
Двигатель не заводится, насос "молчит"	Замёрзли контакты реле	Прогреть салон, проверить подачу 12V на реле тестером
Сигнализация не снимает блокировку	Разряд АКБ или обрыв CAN-шины	Активировать аварийное отключение через сервисную кнопку Valet
Прерывистая работа насоса	Окисление "массы" реле	Зачистить контакт кузова в районе крепления реле

Важно: Никогда не устанавливайте обходчик иммобилайзера вблизи реле блокировки – электромагнитные помехи от катушки реле могут нарушить работу транспондера ключа. При длительной стоянке в мороз свыше -25°C временно отключайте блокировку через меню сигнализации для предотвращения глубокого разряда АКБ.

Диагностика цепи при отказе бензонасоса после установки сигнализации

Проверьте предохранитель бензонасоса (обычно F3, 15А в монтажном блоке). Убедитесь в отсутствии перегорания или плохого контакта в колодке. Если предохранитель исправен, переходите к диагностике реле бензонасоса и цепи управления.

Отсоедините разъем реле бензонасоса. Подайте +12В на управляющий контакт реле (контакт 85 стандартной маркировки), подключив провод напрямую от аккумулятора. Исправное реле должно издавать четкий щелчок. Отсутствие щелчка указывает на неисправность реле – замените его.

Проверка цепи управления сигнализацией

При исправном реле и предохранителе диагностируйте цепь управления:

• Тест напряжения: Включите зажигание. Измерьте мультиметром напряжение на управляющем проводе реле (контакт 85). Отсутствие +12В указывает на обрыв цепи или ошибку подключения сигнализации.
• Прозвонка цепи: Отсоедините блок сигнализации. Прозвоните цепь от контакта 85 реле бензонасоса до соответствующего выходного провода иммобилайзера/сигнализации. Сопротивление должно быть близко к 0 Ом.
• Диагностика выходного сигнала: Проверьте мультиметром (в режиме напряжения) выход управления бензонасосом на блоке сигнализации при включении зажигания. Наличие +12В подтверждает исправность сигнализации.

Распространенные проблемы после установки сигнализации:

Симптом	Возможная причина	Действие
Реле не щелкает	Обрыв управляющего провода, ошибка подключения сигнализации	Прозвонка цепи 85, проверка пайки/коннекторов
Реле щелкает, насос молчит	Плохой контакт в силовой цепи (контакты 30/87 реле), обрыв «массы» насоса	Проверка напряжения на разъеме насоса при включении реле
Короткое замыкание	Перебита изоляция, ошибка монтажа сигнализации	Поиск КЗ на массу в управляющей цепи (контакт 85)

Важно! Убедитесь, что сигнализация подключена в разрыв штатной цепи управления реле (контакт 85), а не в силовую цепь насоса. Проверьте все соединения на отсутствие окислов и надежную фиксацию клемм.

Восстановление работы насоса при неисправной блокировке

При отказе блокировки бензонасоса сигнализацией, топливная система перестаёт функционировать – двигатель не запускается либо глохнет после включения зажигания. Неисправность возникает из-за сбоя в реле, повреждения проводки или некорректной работы иммобилайзера.

Для восстановления подачи топлива временно подайте питание напрямую на насос, минуя цепь блокировки. Найдите разъём реле бензонасоса (обычно под панелью возле руля или в монтажном блоке). Используйте схему электрооборудования конкретной модели для точной идентификации контактов.

Алгоритм действий

Порядок обхода блокировки:

1. Снимите пластиковую крышку с блока предохранителей
2. Извлеките штатное реле бензонасоса (K5, обычно зелёного цвета)
3. Замкните контакты 30 и 87 в гнезде реле:
   • Используйте перемычку (провод сечением 1.5-2 мм²)
   • Примените клемму-удлинитель с предохранителем на 15А
4. Включите зажигание – насос должен заработать

Важно: Данное решение – временная мера! Продолжительная эксплуатация с перемычкой:

• Отключает защиту цепи от перегрузки
• Повышает риск перегрева проводки
• Оставляет уязвимость в противоугонной системе

Обязательные дальнейшие шаги:

Действие	Цель
Диагностика иммобилайзера	Проверка меток ключа, антенны, ЭБУ
Тестирование реле и проводки	Поиск обрывов, коррозии, КЗ
Замена неисправных компонентов	Установка оригинального реле/предохранителей

После ремонта цепи блокировки немедленно удалите перемычку и установите штатное реле. Игнорирование неисправности приведёт к повторному отказу или повреждению электросистемы автомобиля.

Профилактика окисления контактов реле и фишек

Окисление контактов реле бензонасоса и его фишек (разъемов) – распространенная проблема, приводящая к ухудшению проводимости, перегреву соединений, нестабильной работе насоса или полному отказу запуска двигателя. Основные причины – воздействие влаги, перепады температур, агрессивная среда в подкапотном пространстве и естественное старение материалов.

Регулярная профилактика критически важна для надежности топливной системы. Она предотвращает возникновение внезапных неисправностей, особенно в условиях повышенной влажности или зимой, и сводится к поддержанию чистоты и защите контактных поверхностей от коррозии.

Методы профилактики окисления

Основные профилактические меры включают:

1. Визуальный осмотр: Периодически (особенно перед зимой и после сильных дождей/мойки) проверяйте состояние контактов реле бензонасоса (обычно в монтажном блоке) и разъемов самого насоса (часто расположены под задним сиденьем или в нише багажника). Ищите следы белого, зеленоватого налета (окислы), потемнения или оплавления пластика.
2. Очистка контактов: При обнаружении налета:
   • Отсоедините минусовую клемму аккумулятора.
   • Аккуратно извлеките реле и разъедините фишки насоса.
   • Очистите металлические контактные площадки (и штырьки реле, и гнезда/штекеры фишек) мелкой наждачной бумагой («нулевкой») или специальным контактным очистителем в аэрозоле. Действуйте осторожно, чтобы не повредить контакты.
   • Тщательно удалите всю образовавшуюся пыль и остатки очистителя.
3. Защита контактов: После очистки нанесите защитное средство:
   • Специальные контактные смазки: (Например, Molykote Electra, Liqui Moly Electronic-Spray). Создают стабильную защитную пленку, отталкивают влагу, улучшают проводимость.
   • Невысыхающие смазки: (Типа Литола-24, Циатима). Доступны, но могут притягивать пыль.
   • Силиконовые спреи: Хорошо защищают от влаги, но менее эффективны для улучшения контакта.

   Нанесите небольшое количество средства на контакты после сборки соединения. Для реле – на штырьки перед установкой в колодку. Для фишек – на контактные площадки перед соединением.

Тип защитного средства	Основное свойство	Применение
Контактная смазка (электропроводящая)	Защита от окисления, улучшение проводимости, отталкивание влаги	Идеально для контактов реле и фишек бензонасоса
Невысыхающая консистентная смазка (Литол, Циатим)	Защита от влаги и воздуха	Доступная альтернатива, может притягивать пыль
Силиконовый спрей	Отличная защита от влаги	Для внешней защиты разъемов и корпуса реле

Важно: Всегда обесточивайте автомобиль (снимайте минусовую клемму АКБ) перед любыми манипуляциями с реле и разъемами топливной системы во избежание короткого замыкания или случайной подачи напряжения на насос.

Обработка контактов реле токопроводящей смазкой

Токопроводящая смазка наносится тонким слоем на металлические контакты реле бензонасоса ВАЗ-2110 для улучшения электрического соединения и защиты от окисления. Состав содержит графитовые или металлические микрогранулы, обеспечивающие проводимость, и антикоррозионные компоненты, препятствующие образованию оксидной пленки на контактных поверхностях.

Перед обработкой реле бензонасоса необходимо снять с колодки и аккуратно вскрыть корпус, отогнув фиксаторы. Контакты очищаются от грязи и окислов с помощью мелкой наждачной бумаги (600-800 грит) или специального очистителя электроцепей. Важно избегать повреждения контактных групп и следов жира на поверхности.

Порядок нанесения смазки

1. Обезжирьте контакты изопропиловым спиртом.
2. Нанесите минимальное количество смазки на контактные площадки (используя зубочистку или кисточку).
3. Равномерно распределите состав тонким слоем по всей рабочей поверхности.
4. Соберите корпус реле, убедившись в отсутствии излишков смазки.
5. Установите реле обратно в колодку.

Особенности использования с сигнализацией: Обработка предотвращает ложные срабатывания иммобилайзера из-за плохого контакта в цепи бензонасоса. Убедитесь, что смазка не попала на фиксирующие элементы корпуса и не контактирует с пластиковыми деталями – некоторые составы могут вызывать деформацию полимеров.

Рекомендуемые составы: Efele SG-383, Liqui Moly Electronic-Spray, Permatex Dielectric Tune-Up Grease. Избегайте силиконовых смазок без токопроводящих добавок – они создают изолирующий барьер.

Регламент проверки состояния реле при ТО автомобиля

Проверка реле бензонасоса включается в регламент технического обслуживания ВАЗ-2110 каждые 15 000 км пробега или ежегодно. Основная цель – предотвращение внезапных отказов топливной системы и диагностика скрытых неисправностей цепи управления насосом.

Процедура выполняется при выключенном зажигании с обязательной фиксацией диагностических кодов ошибок ЭБУ перед началом работ. Требуется визуальный осмотр блока реле под панелью приборов и тестирование электрических параметров.

Пошаговая процедура проверки

1. Идентификация реле: Найдите реле бензонасоса в монтажном блоке (обычно К3 или К9, обозначено пиктограммой насоса)
2. Визуальный контроль:
   • Отсутствие оплавления корпуса
   • Состояние контактов на окисление и потемнение
   • Надежность фиксации в посадочном гнезде
3. Функциональная проверка:
   1. Включите зажигание – должно произойти характерное щелчок срабатывания
   2. Измерьте напряжение на управляющем контакте (контрольная лампа или мультиметр)
   3. Проверьте сопротивление катушки (номинал 75-85 Ом)

Параметр	Норма	Метод проверки
Напряжение на катушке	12±0.5В	Мультиметр
Сопротивление контактов	≤0.5 Ом	Прозвонка
Ток утечки	≤15мА	Амперметр в разрыве цепи

При замене реле используйте только оригинальные компоненты 90.3747-10 или сертифицированные аналоги. После установки нового реле обязателен контроль работы бензонасоса на всех режимах двигателя.

Замена реле бензонасоса ВАЗ-2110: пошаговый алгоритм

Замена реле бензонасоса выполняется при его неисправности, диагностируемой по отсутствию характерного жужжания насоса при включении зажигания. Подготовьте новое реле бензонасоса (номинал 30 А) и крестовую отвертку.

Обязательно отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Убедитесь в наличии схемы расположения реле на крышке монтажного блока вашей модели.

1. Снимите декоративную накладку с левой стороны торпедо:
   • Выкрутите саморезы крепления отверткой
   • Аккуратно подденьте пластиковые клипсы
2. Локализуйте монтажный блок реле и предохранителей за накладкой
3. Идентифицируйте реле бензонасоса:
   • Используйте схему на внутренней стороне крышки блока
   • Стандартное расположение – позиция K3 (третий разъем сверху в центральной колонке)
4. Извлеките неисправное реле вертикальным движением без усилий
5. Установите новое реле в посадочное гнездо до фиксации
6. Соберите узел в обратной последовательности:
   • Закрепите крышку монтажного блока
   • Установите декоративную накладку торпедо
7. Подключите клемму аккумулятора
8. Проверьте работоспособность:
   • Включите зажигание – должен прозвучать короткий звук работы насоса
   • Запустите двигатель для окончательной проверки

Меры безопасности при работе с электроцепями автомобиля

Работа с электрооборудованием автомобиля требует строгого соблюдения правил безопасности из-за риска поражения током, короткого замыкания или возгорания. Напряжение бортовой сети (12В) способно вызывать опасные искры при случайном замыкании контактов, особенно вблизи топливных магистралей.

Особую осторожность проявляйте при подключении сигнализации к реле бензонасоса ВАЗ-2110: ошибки в коммутации могут заблокировать запуск двигателя, повредить контроллер или вызвать утечку тока. Всегда уточняйте схему электропроводки конкретной модели и избегайте подачи напряжения на непредназначенные для этого контакты реле.

Основные правила безопасности

1. Отключите аккумулятор. Снимите минусовую клемму перед любыми работами с проводкой. Убедитесь, что ключ зажигания в положении "LOCK".
2. Проверяйте отсутствие напряжения мультиметром на контактах даже после снятия клеммы АКБ (особенно в цепях сигнализации, получающих постоянное питание).
3. Используйте инструмент с изолированными рукоятками и не допускайте контакта металлических предметов с клеммами аккумулятора или разъемами.
4. Исключите искрообразование вблизи топливного модуля и бензобака. Не курите и не используйте открытый огонь.
5. Восстанавливайте изоляцию проводов термоусадкой или изолентой сразу после соединений. Фиксируйте жгуты вдали от движущихся частей и нагревающихся элементов.
6. Тестируйте новые цепи сигнализации только после повторной проверки схемы подключения и надежной изоляции всех соединений.

Типичные коды ошибок ЭБУ при неполадках реле бензонасоса

При неисправностях реле бензонасоса ВАЗ-2110 ЭБУ фиксирует специфические коды ошибок, указывающие на проблемы в цепи управления топливным насосом. Эти ошибки помогают локализовать неполадку и ускорить диагностику.

Система самодиагностики выявляет нарушения в работе цепи питания бензонасоса, обрывы или короткие замыкания. Расшифровка кодов позволяет определить характер поломки без разборки узлов.

Код ошибки	Описание неисправности
P0230	Общая неисправность цепи реле бензонасоса
P0251	Сбой в цепи управления модуля топливного насоса
P0627	Обрыв цепи управления топливным насосом
P0628	Короткое замыкание на массу в цепи управления
P0629	Короткое замыкание на +12В в цепи управления
P2635	Низкая производительность топливного насоса

Список источников

При подготовке материала использовались специализированные технические руководства и профильные ресурсы по автомобильной тематике.

Основное внимание уделялось официальной документации производителя и практическим рекомендациям по электромонтажу систем безопасности.

• Руководство по ремонту ВАЗ-2110 - издательство Третий Рим
• Электрические схемы ВАЗ-2110 из заводской технической документации
• Статья Принцип работы топливной системы инжекторных ВАЗ на портале AutoRelease.ru
• Методическое пособие Подключение автомобильных сигнализаций (раздел управления цепями бензонасоса)
• Форум Club210.ru - разделы Электрооборудование и Сигнализации
• Видеоинструкции по диагностике реле топливного насоса на канале ВАЗ Ремонт
• Технический бюллетень StarLine Интеграция автосигнализаций с топливными системами

Видео: РЕЛЕ БЕНЗОНАСОСА ВАЗ 2110, 2111, 2112 ЛАДА. ПОЧЕМУ НЕ РАБОТАЕТ БЕНЗОНАСОС


• Японские марки машин - качество и надежность

• Шишига - механический зверь с колесами и лебедкой

• Тест-драйв Лада Гранта Спорт - обзор
