Реле поворотов для светодиодов - залог корректной работы указателей

Статья обновлена: 18.08.2025

Переход на светодиодные лампы в автомобильных указателях поворота – популярное решение, сулящее яркость, долговечность и энергоэффективность.

Однако простая замена ламп накаливания на светодиодные аналоги без доработки цепи приводит к критической проблеме: слишком высокая частота мигания поворотников или их полный отказ работать.

Причина кроется в особенностях работы штатного реле поворотов, рассчитанного на совершенно другую электрическую нагрузку.

Установка специализированного реле поворотов для светодиодов – не опция, а обязательное условие корректной и безопасной работы современной световой сигнализации автомобиля.

Почему светодиоды конфликтуют с обычным реле поворотов?

Обычное реле поворотов работает по термическому принципу: ток, проходящий через лампы накаливания, нагревает биметаллическую пластину внутри реле. При достижении определенной температуры пластина изгибается и размыкает цепь, вызывая мигание. После остывания контакты снова замыкаются, повторяя цикл.

Светодиоды потребляют в 5-10 раз меньше тока по сравнению с лампами накаливания. Сниженная нагрузка не обеспечивает достаточного нагрева биметаллической пластины в классическом реле. Это нарушает цикл размыкания-замыкания контактов, приводя к некорректной работе системы указателей поворотов.

Ключевые причины несовместимости

Недостаточная нагрузка: Светодиодные лампы (~0.1-0.5A) не создают токовой нагрузки, необходимой для срабатывания термического реле, рассчитанного на лампы накаливания (2.1-3.5A).
Отсутствие сопротивления накаливания: В отличие от нити накала, светодиоды не меняют сопротивление при работе, лишая реле критичного для его работы теплового фактора.
Ошибочное определение неисправности: Блок управления автомобиля интерпретирует низкое потребление тока как перегоревшую лампу, активируя аварийный режим ускоренного мигания (гиперфлеш).

Параметр	Лампа накаливания	Светодиод
Ток потребления (на секцию)	2.1–3.5A	0.1–0.5A
Тепловыделение	Высокое	Минимальное
Влияние на биметалл реле	Прогрев до рабочей температуры	Недостаточный прогрев

Электронные аналоги реле поворотов лишены этих недостатков благодаря микропроцессорному управлению, которое анализирует нагрузку без зависимости от тепловых процессов. Современные реле поддерживают адаптацию к светодиодам через калибровку сопротивления или цифровую диагностику цепи.

Эффект гипермигания: симптомы и причины

Гипермигание проявляется аномально высокой частотой мигания поворотников, превышающей стандартные 60-120 циклов в минуту. Это нарушает визуальную сигнализацию, отвлекает водителя и окружающих, а также может сопровождаться срабатыванием индикатора неисправности на приборной панели.

Ключевая причина эффекта – несоответствие электрических параметров цепи. Традиционные реле поворотов используют тепловой принцип работы, где частота мигания зависит от тока нагрузки. Светодиоды потребляют в 5-10 раз меньше энергии, чем лампы накаливания, что нарушает расчетный режим работы реле.

Характерные симптомы:

Удвоение или утроение скорости мигания
Нестабильная частота сигнала
Полное отсутствие мигания при включении
Мигание контрольной лампы "проверьте поворотники"

Технические причины:

Конструкция реле	Биметаллическая пластина не нагревается достаточно из-за малого тока
Сопротивление цепи	Отсутствие необходимой нагрузки для срабатывания реле
Диагностика CAN-шины	Ошибочное определение обрыва цепи бортовым компьютером
Несовместимость	Использование обычных ламп и светодиодов в одной цепи

Устройство электронного LED-реле: внутренние компоненты

Электронное реле для светодиодных поворотов кардинально отличается от классических электромеханических моделей, заменяя громоздкие катушки и контакты компактной микросхемой. Его основа – интегральная схема (микроконтроллер), которая программно управляет всеми процессами, включая частоту мигания и диагностику ламп.

Ключевым элементом выступает MOSFET-транзистор, выполняющий роль мощного электронного выключателя: он коммутирует высокий ток светодиодных цепей без искрения и износа. Для его корректной работы схема включает драйвер затвора, оптимизирующий скорость открытия/закрытия транзистора и защищающий микроконтроллер от скачков напряжения.

Дополнительные функциональные блоки

Стабилизатор напряжения – преобразует бортовое напряжение (12В) в стабильное низкое (5В или 3.3В) для питания микросхемы.
Детектор нагрузки – непрерывно измеряет ток в цепи поворотников. При перегорании светодиода или обрыве провода резко меняет сопротивление, что фиксируется схемой сравнения.
RC-цепочки (резисторы + конденсаторы) – фильтруют помехи от генератора автомобиля и электродвигателей, предотвращая ложные срабатывания.
Термозащита – датчик температуры на плате отключает реле при критическом нагреве MOSFET-транзистора.

Компонент	Назначение
Микроконтроллер	Генерация импульсов, анализ состояния ламп, управление транзистором
Оптопара (опционально)	Гальваническая развязка между входными сигналами и силовой частью
SMD-резисторы/конденсаторы	Задание временных интервалов, фильтрация, ограничение тока

Конструктивно все компоненты монтируются на печатную плату методом SMD, обеспечивая минимальные габариты и высокую виброустойчивость. Отсутствие подвижных частей исключает характерные для "реле-хлопушек" проблемы с залипанием контактов, гарантируя до 100 000 часов работы.

Как диагностировать неисправность реле поворотов

Первый шаг – визуальная проверка работы световой сигнализации. Включите поворотники и аварийную сигнализацию, наблюдая за частотой мигания всех ламп (передних, задних и боковых повторителей). Отсутствие мерцания или аномальная скорость (слишком быстрая/медленная) указывают на проблему в цепи.

Убедитесь в исправности лампочек и контактов. Перегоревшая лампа в цепи – частая причина ускоренного мигания. Проверьте целостность нитей накаливания в галогенных лампах или работоспособность светодиодов, а также чистоту и отсутствие окислов в патронах.

Этапы диагностики

1. Проверка предохранителя:

Найдите блок предохранителей (в салоне или под капотом)
Используя схему на крышке блока, определите предохранитель, отвечающий за повороты
Извлеките его и проверьте целостность металлической перемычки

2. Тестирование реле:

Найдите реле поворотов (обычно в монтажном блоке, характерный щелкающий звук при работе)
Аккуратно извлеките реле из посадочного гнезда
Установите заведомо исправное реле аналогичной маркировки
Проверьте работу поворотников – восстановление функции подтверждает неисправность старого реле

3. Электрические измерения:

Точка измерения	Ожидаемое значение	Инструмент
Напряжение на контактах гнезда реле (контакты 30/85)	~12В при включенном зажигании	Мультиметр
Сопротивление обмотки реле (между контактами 85-86)	50-150 Ом (зависит от модели)	Мультиметр

4. Проверка выключателя подрулевого рычага: Короткое замыкание или обрыв в механизме переключения могут имитировать поломку реле. Прозвоните контакты мультиметром при разных положениях рычага.

Важно! При работе с проводкой отключайте клемму аккумулятора. Для точной идентификации контактов реле используйте электросхему конкретной модели авто.

Сравнение электромеханических и электронных реле

Электромеханические реле используют физическое движение контактов под действием электромагнита для коммутации цепи. При подаче напряжения катушка создает магнитное поле, притягивающее металлический якорь, который замыкает или размыкает контакты. Такая конструкция отработана десятилетиями, но содержит уязвимые механические компоненты.

Электронные (твердотельные) реле реализуют коммутацию через полупроводниковые элементы (например, MOSFET-транзисторы) без подвижных частей. Управление осуществляется микросхемой, которая регулирует ток через силовой ключ на основе входных сигналов. Это обеспечивает принципиально иной подход к управлению нагрузкой.

Ключевые отличия

Надежность: Электронные реле устойчивее к вибрациям и ударам благодаря отсутствию механики. Электромеханические чувствительны к износу контактов.
Скорость срабатывания: Твердотельные модели работают на порядок быстрее (микросекунды против миллисекунд у электромеханических).
Тип нагрузки: Электромеханические реле совместимы со светодиодами только при дополнительном резисторе. Электронные корректно работают со светодиодами без модификаций.

Параметр	Электромеханическое реле	Электронное реле
Срок службы	~100 000 циклов	~1 000 000 циклов
Помехи при работе	Искрение контактов (радиопомехи)	Отсутствуют
Энергопотребление	Выше (нагрев катушки)	Ниже

Важно для светодиодов: Электромеханические реле требуют шунтирующего резистора параллельно светодиодной цепи для создания минимальной нагрузки. Без этого возможно несрабатывание или "мерцание" повторителей из-за низкого тока светодиодов. Электронные реле не имеют этого ограничения благодаря активной схеме управления.

Ключевые параметры при выборе реле для светодиодов

Нагрузочная способность реле должна соответствовать мощности светодиодных ламп. Традиционные электромеханические реле рассчитаны на высокий пусковой ток галогеновых ламп, тогда как LED-лампы потребляют в 5-10 раз меньше энергии. Превышение допустимой нагрузки вызывает ложные срабатывания или поломку.

Тип выходного сигнала критичен для совместимости. Современные автомобили используют CAN/LIN-шины или цифровые импульсы вместо простого "+12В". Несовпадение протоколов приводит к отказу работы поворотов или ошибкам бортового компьютера. Требуется реле с декодирующей логикой.

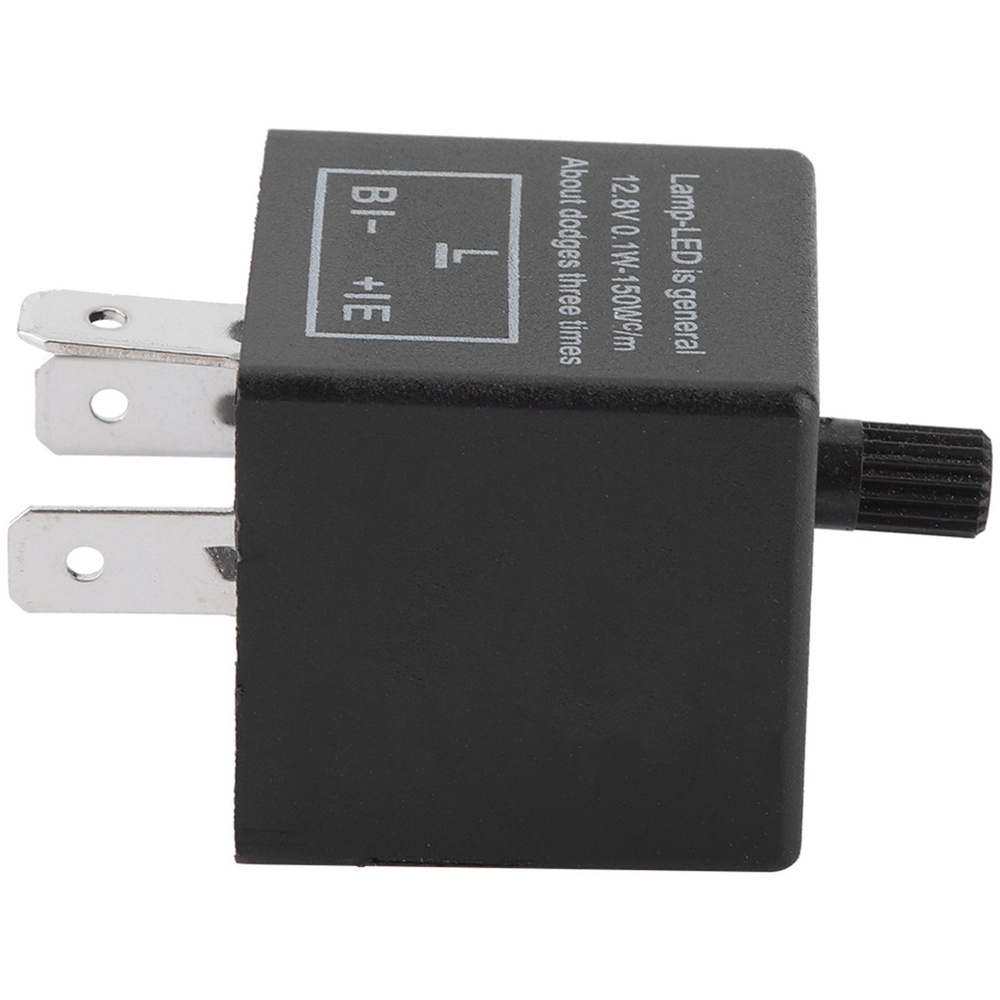

Технические характеристики

Ток коммутации: 50-100мА для LED против 1-3А у галогеновых аналогов
Чувствительность: поддержка низкоомных цепей (менее 10 Ом)
Защита от перегрузок: встроенные стабилитроны или MOSFET-транзисторы

Параметр	Значение для LED	Значение для галогенов
Рабочее напряжение	9-16V DC	12-14V DC
Потребляемый ток	≤ 15мА	30-80мА
Частота мигания	60-120 Гц	50-60 Гц

Тип корпуса определяет устойчивость к вибрациям и влаге. Предпочтительны компактные герметичные модели IP67 с клеммами ISO 7588. Для тюнинга используют реле с регулируемой частотой мигания через переменный резистор.

Проверка полярности подключения (особенно для японских авто)
Наличие защиты от короткого замыкания
Совместимость с системой диагностики ламп (без "эффекта холодной проверки")

Логика работы системы аварийной сигнализации

При активации аварийной сигнализации через кнопку в салоне, управляющее реле получает постоянное питание от аккумулятора. Это реле формирует импульсный сигнал заданной частоты (обычно 1–2 Гц), который одновременно подаётся на все цепи указателей поворота. Сигнал минует стандартный переключатель поворотов, обеспечивая синхронное мигание светодиодов всех бортовых фонарей.

Для защиты цепи от перегрузок в схему интегрирован тепловой биметаллический прерыватель. При превышении допустимого тока (например, при перегорании светодиодов или КЗ) элемент размыкает цепь, а после остывания – автоматически восстанавливает работу. Современные системы дополняются контроллером, диагностирующим неисправности ламп через изменение сопротивления цепи.

Ключевые компоненты управления

Генератор импульсов: Создаёт строго периодические сигналы для синхронного мигания
Коммутационный модуль: Распределяет ток на 4 угла автомобиля через отдельные выходы
Диагностический датчик: Фиксирует отклонения в потребляемом токе (обрыв/КЗ)

Параметр	Значение	Назначение
Частота мигания	90±30 циклов/мин	Соответствие ГОСТ Р 41.6-99
Напряжение активации	9–16V	Стабильная работа при колебаниях сети

Водитель нажимает кнопку аварийки – замыкается цепь питания реле
Генератор формирует прямоугольные импульсы (скважность 50%)
Сигнал усиливается и распределяется на поворотные фонари
Контроллер сравнивает ток с эталонным значением
При неисправности мигание прекращается или учащается (сигнал на панель)

Категории совместимости с моделями автомобилей

Совместимость реле поворотов для светодиодов определяется спецификой электропроводки и блоком управления конкретного авто. Производители классифицируют устройства по нескольким ключевым параметрам для точного подбора.

Основные критерии включают год выпуска машины, марку, модель и тип кузова. Отдельно учитывается конструкция ламп: для гибридных систем (светодиоды + галоген) и полноценных LED-сборок требуются разные реле.

Типы классификации

По брендам: Европейские (VAG, BMW), азиатские (Toyota, Kia), американские (Ford, Chevrolet)
По поколениям:
- Авто до 2000 г. (аналоговые системы)
- 2000-2010 г. (ранние CAN-шины)
- После 2010 г. (цифровое управление)

По типу нагрузки:

Только LED	Реле с низкоомным сопротивлением
Комбинированные	Универсальные модули с регулируемой нагрузкой

Важно: Для премиальных марок (Mercedes, Audi) часто требуются реле с функцией программной адаптации через OBD-разъем для интеграции с бортовым компьютером.

Пошаговая замена штатного реле на LED-версию

Перед началом работ убедитесь, что автомобиль заглушен, ключ зажигания извлечён, а минусовая клемма аккумулятора отсоединена для предотвращения короткого замыкания. Подготовьте новое реле поворотов, совместимое с вашей моделью авто и светодиодными лампами – оно должно соответствовать оригиналу по типу разъёма и номинальному напряжению.

Определите местоположение штатного реле в монтажном блоке, используя руководство по эксплуатации автомобиля или маркировку на крышке блока предохранителей. При необходимости снимите декоративные панели салона для доступа к релейному отсеку, соблюдая осторожность с креплениями.

Порядок замены

Извлечение штатного реле: Аккуратно потяните реле вертикально вверх без перекоса. Если элемент зафиксирован клипсой, отожмите фиксатор отвёрткой с тонким жалом.
Сравнение характеристик: Убедитесь, что контактная схема и форма корпуса LED-реле идентичны старому. Особое внимание уделите расположению ключа-паза на разъёме.
Установка нового реле: Совместите контакты LED-реле с гнёздами блока и плавно вдавите до характерного щелчка фиксатора. Избегайте приложения чрезмерного усилия.
Проверка работоспособности: Подключите аккумулятор, активируйте поворотники и аварийную сигнализацию. Контролируйте:
- Стабильность частоты мигания ламп при включении левого/правого поворота
- Отсутствие ошибок на приборной панели
- Корректную работу других систем, связанных с релейным блоком

При появлении гипермигания (учащённого мигания) или неработоспособности повторите проверку совместимости реле. Некоторые модели авто требуют дополнительной адаптации через диагностический разъём OBD-II или замены ламп стоп-сигналов/габаритов на LED-аналоги для синхронизации работы системы.

Типичные проблемы	Способ решения
Реле не фиксируется в разъёме	Проверка совпадения формы корпуса и ключа-паза
Мигание отсутствует	Диагностика предохранителей цепи, проверка полярности установки
Ошибка на приборной панели	Установка резисторов нагрузки параллельно лампам

Типы разъемов реле: поиск подходящего варианта

Выбор правильного разъема для реле поворотов напрямую влияет на надежность подключения, защиту от коррозии и простоту обслуживания системы. Совместимость разъема с посадочным гнездом автомобиля и его электротехнические характеристики являются определяющими факторами при подборе.

Основные типы разъемов различаются по количеству контактов, материалу корпуса и способу фиксации. Наиболее распространены пластиковые корпуса с клеммами из латуни или луженой меди, обеспечивающие устойчивость к окислению. Ключевым параметром остается токовая нагрузка – она должна соответствовать мощности светодиодных ламп.

Распространенные конфигурации разъемов

2-контактные (SPST): базовый вариант для простых реле, управляющих одной цепью
3-контактные: включают дополнительный вывод для диагностики или управления
4- и 5-контактные (SPDT): универсальные решения с разделением цепей питания и сигнала
ISO-микро: компактные разъемы для современных авто с ограниченным пространством

Тип корпуса	Особенности монтажа	Рекомендуемое применение
Клипсовый (с защелкой)	Быстрая установка/снятие, виброустойчивость	Стандартные реле в блоке предохранителей
Винтовой клеммник	Максимальная надежность контакта	Повышенные токовые нагрузки
Цанговый (обжимной)	Герметичность соединения	Реле в подкапотном пространстве

Важно: При переходе на светодиоды проверяйте соответствие оригинального разъема по схеме распиновки – некоторые авто используют нестандартную коммутацию контактов. Для устаревших моделей может потребоваться переходник с декодерами ошибок.

Сверьте маркировку на старом реле (например: 0 335 01)
Измерьте диаметр клеммных колодок (стандарт: 6.3мм или 4.8мм)
Уточните тип фиксатора (боковые/верхние лепестки)

Схема стандартного подключения светодиодных поворотников

Основой схемы является последовательное соединение светодиодов с ограничивающими резисторами для каждого поворотника. Реле поворотов подключается между источником питания (через предохранитель) и группой ламп, а его управляющий контакт соединяется с переключателем в салоне автомобиля. Ток проходит через биметаллическую пластину реле, обеспечивая цикличное замыкание/размыкание цепи.

Для светодиодных ламп обязательно использование специального электронного реле (EPR) вместо стандартного электромеханического. EPR имеет стабильную частоту мигания независимо от нагрузки и предотвращает гипермигание из-за низкого энергопотребления светодиодов. Выходная мощность реле должна соответствовать суммарному току всех светодиодов в цепи поворотников.

Ключевые элементы подключения

Источник питания: +12В от аккумулятора через предохранитель (15-20А)
Реле поворотов: контакт 85 – масса, 86 – сигнал с переключателя, 30 – питание, 87 – выход на лампы
Светодиодные лампы: полярность соблюдается строго (+ к аноду, – к катоду)
Дополнительные резисторы: при необходимости для эмуляции нагрузки (если EPR не корректирует частоту)

Цвет провода	Назначение	Подключение
Красный	Питание +12В	Клемма 30 реле
Чёрный	Масса	Кузов авто / клемма 85
Жёлтый/Зелёный	Сигнал переключателя	Руль / клемма 86
Синий	Выход на лампы	Клемма 87 → Поворотники

При замене ламп накаливания на светодиоды обязательно проверяйте работу аварийной сигнализации и синхронность мигания. Несоответствие нагрузки характеристикам реле приводит к ускоренному миганию или полному отказу системы. Для автомобилей с CAN-шиной может потребоваться программная коррекция через диагностический разъём OBD-II.

Расчет нагрузки цепи при переходе на светодиоды

Замена ламп накаливания светодиодами существенно изменяет электрические параметры цепи поворотов. Основная задача – обеспечить корректную работу реле-прерывателя, рассчитанного на определенную нагрузку по току. При недостаточной мощности светодиодных ламп реле может не срабатывать или работать с аномальной частотой мигания.

Типовое электромеханическое реле поворотов рассчитано на суммарную мощность ламп около 42-60 Вт (21-30 Вт на каждую сторону для стандартной схемы). Светодиодные аналоги потребляют 5-15 Вт на всю цепь, что приводит к падению нагрузки ниже порога срабатывания реле. Неверный расчет вызывает "быстрое мигание" указателей или полный отказ системы.

Ключевые параметры для расчета

Для правильной адаптации цепи необходимо определить:

Сопротивление нагрузки (R_LED): Рассчитывается по формуле R = U² / P, где U – напряжение бортовой сети (12В), P – общая мощность светодиодных ламп в цепи.
Требуемый ток срабатывания реле (I_min): Указан в технической документации реле (обычно 1.5-3А).
Фактический ток цепи со светодиодами (I_факт): I = P / U.

Пример расчета для передних+задних светодиодных поворотов (2×5W):

Суммарная мощность (P)	10 Вт
Напряжение (U)	12 В
Фактический ток (I_факт)	10 Вт / 12 В ≈ 0.83 А
Минимальный ток реле (I_min)	2 А (пример)
Дефицит тока	2 А - 0.83 А = 1.17 А

Методы коррекции нагрузки:

Добавочные резисторы: Параллельное подключение балластных резисторов, имитирующих нагрузку ламп накаливания. Сопротивление рассчитывается по формуле R_доб = U / (I_min - I_факт). Для примера выше: R_доб = 12В / 1.17А ≈ 10 Ом. Мощность резистора: P = I² × R = (1.17А)² × 10 Ом ≈ 14 Вт.
Замена реле: Установка электронного реле-прерывателя с функцией регулировки частоты или автоматической адаптацией к нагрузке. Не создает паразитного тепловыделения.
Программируемые контроллеры: В современных авто перенастройка параметров цепи через блок управления кузовной электроникой.

Важно! Резисторы должны монтироваться на металлические поверхности для теплоотвода и изолироваться от горючих материалов. Электронные реле – предпочтительный вариант для исключения энергопотерь и перегрева.

Ошибки при установке в автомобили с CAN-шиной

Отсутствие согласования с CAN-шиной при подключении LED-реле – основная причина критических сбоев. Штатная система распознает снижение потребления светодиодов как "обрыв лампы", активируя аварийные сигналы на панели приборов и блокируя функции автозапуска или адаптивного освещения.

Игнорирование необходимости дополнительных модулей согласования ведет к некорректному распознаванию нагрузки бортовым компьютером. Это провоцирует хаотичное мигание поворотов, ложные ошибки ESP/ABS, или полное отключение цепи указателей, создавая риски при маневрировании.

Распространённые технические ошибки

Прямое подключение без декодера
Последствия: Конфликт сопротивления вызывает гиперчувствительность системы диагностики.
Некорректный подбор нагрузки эмулятора
Пример: Резисторы, перегревающие проводку или не обеспечивающие достаточную имитацию ламп накаливания.
Механическое повреждение шины при врезке
Риск: Короткое замыкание высокоскоростных CAN-проводов (оранжевый/чёрный) парализует работу критических узлов.

Ошибка монтажа	Симптом	Решение
Подключение к CAN-линиям вместо цепи освещения	Отказ двигателя, блокировка КПП	Использование сервисных мануалов для идентификации проводов
Отсутствие гальванической развязки	Помехи в аудиосистеме, сбои датчиков	Установка изолированных CAN-адаптеров

Обязательная установка CAN-декодера между реле и штатной проводкой для эмуляции корректной нагрузки.
Программирование ЭБУ через диагностический разъём (для моделей после 2018 г.) с отключением проверки ламп.
Тестирование цепи мультиметром до финальной сборки: контроль сопротивления, отсутствия КЗ на CAN-порты.

Распространенные неисправности после замены ламп на светодиоды

Замена традиционных ламп накаливания на светодиодные аналоги в указателях поворота часто провоцирует специфические сбои в работе системы. Основная причина кроется в принципиальном различии характеристик этих источников света, что требует адаптации электронной схемы автомобиля.

Светодиоды потребляют значительно меньший ток по сравнению с лампами накаливания. Штатное реле поворотов, рассчитанное на работу с определенной нагрузкой, может некорректно интерпретировать это изменение, что приводит к характерным неполадкам.

Типичные проблемы и их источники

Учащенное мигание поворотников (гиперфлеш): реле определяет снижение нагрузки как "перегоревшую лампу" и ускоряет цикл мигания для предупреждения водителя.
Отсутствие мигания: полное несовпадение параметров нагрузки приводит к отказу реле активировать сигналы.
Ошибки на приборной панели: бортовой компьютер фиксирует отклонение тока и регистрирует неисправность цепи.
Неравномерная работа повторителей: разные типы ламп (LED/обычные) в цепи вызывают асинхронное мигание.

Симптом	Причина	Требуемое решение
Мигание чаще 90 циклов/мин	Низкое потребление тока LED	Установка балластных резисторов
Постоянно горящий сигнал	Несовместимое реле	Замена реле на LED-совместимое
Мигание при выключенных фарах	Паразитные токи в цепи	Монтаж диодных изоляторов

Проверка нагрузки цепи: измерьте общее сопротивление поворотников после замены.
Подбор резисторов: параллельное подключение нагрузочных резисторов (6-8 Ом, 50W) имитирует работу ламп накаливания.
Замена реле: установите электронное реле с регулируемой частотой (например, CF13JL-02).

Игнорирование этих мер может привести к перегреву проводки, повреждению блока управления и преждевременному выходу светодиодов из строя из-за нестабильного напряжения.

Преимущества светодиодного освещения поворотников

Светодиодные поворотники обеспечивают мгновенное включение без задержек, характерных для ламп накаливания. Это критически важно для своевременного информирования других участников движения о маневре, особенно в экстренных ситуациях на высокой скорости.

Энергопотребление светодиодов в 5-10 раз ниже по сравнению с традиционными лампами, что снижает нагрузку на бортовую сеть автомобиля. Данное преимущество становится особенно актуальным при одновременной работе нескольких осветительных приборов или в гибридных/электромобилях с ограниченным энергобюджетом.

Ключевые эксплуатационные преимущества

Увеличенный ресурс – до 50 000 часов против 500-1000 у ламп накаливания
Устойчивость к вибрациям – отсутствие нити накаливания предотвращает перегорание от тряски
Расширенные возможности дизайна – тонкие профили и любые геометрические формы светящихся элементов

Параметр	Светодиоды	Лампы накаливания
Время включения	0.1-0.3 сек	0.5-1.2 сек
Рабочая температура	до +60°C	до +250°C
Ударопрочность	Высокая	Низкая

Современные реле для светодиодных поворотников оснащаются защитой от перегрузки и функцией диагностики перегоревших элементов. Специальные электронные блоки управления (БУ) корректно работают с низким энергопотреблением LED, предотвращая гипермигание и ложные срабатывания.

Ограничения светодиодов и их технические нюансы

Светодиоды, в отличие от ламп накаливания, требуют стабильного постоянного тока, а не напряжения. Их яркость напрямую зависит от силы тока, что делает необходимым использование драйверов или резисторов для ограничения тока. Без этих компонентов даже незначительное превышение номинального тока приводит к перегреву кристалла, деградации люминофора и резкому сокращению срока службы светодиода.

Теплоотвод – критически важный аспект эксплуатации светодиодов в поворотниках. Несмотря на высокий КПД, около 60-70% энергии преобразуется в тепло на кристалле. Накопление тепла в замкнутом пространстве фары вызывает термическую деградацию: падение светового потока, цветовые сдвиги и разрушение структуры диода. Эффективный радиатор из алюминия или керамики обязателен для мощных автомобильных светодиодов.

Ключевые технические особенности

Динамическое сопротивление: Падение напряжения на светодиоде нелинейно зависит от тока, требуя точного расчёта балластных резисторов или ШИМ-регуляторов
Чувствительность к обратному напряжению: Превышение 5-7В необратимо повреждает кристалл, что требует защиты диодными мостами в цепях переменного тока
Деградация люминофора: УФ-излучение и температура >85°C вызывают "пожелтение" белого светодиода, снижая цветовую температуру

Параметр	Лампа накаливания	Светодиод
Время включения	200-300 мс	50-100 нс
Сопротивление в холодном состоянии	Низкое (пусковой ток)	Высокое (не требует ограничения)
Влияние вибрации	Высокая уязвимость	Устойчивость

Реле поворотов, рассчитанные на лампы накаливания, работают по принципу измерения общей нагрузки цепи. Низкое энергопотребление светодиодов (1-5Вт вместо 21Вт) часто воспринимается реле как перегоревшая лампа, что вызывает гипертрофированное мигание или полный отказ системы. Решение – параллельное подключение балластного резистора, имитирующего нагрузку лампы, или замена реле на электронную версию с настраиваемой чувствительностью.

Цветовая стабильность – ещё один нюанс при замене ламп на светодиоды. Разница в 100К между левым и правым поворотником визуально воспринимается как неисправность. Требуется тщательный подбор диодов из одной партии и использование люминофоров с одинаковыми координатами цветности, что осложняется температурным дрейфом до 0.05%/°C у дешёвых аналогов.

Защитные функции современных LED-реле

Современные LED-реле поворотов оснащаются комплексом защитных механизмов, предотвращающих повреждение как самого реле, так и светодиодных цепей автомобиля. Эти функции критически важны из-за низкого сопротивления светодиодов и их чувствительности к перегрузкам по сравнению с лампами накаливания.

Интеллектуальная диагностика цепи постоянно анализирует параметры подключенной нагрузки, мгновенно реагируя на короткие замыкания или обрывы. При обнаружении неисправности реле автоматически прекращает подачу тока на аварийный участок, предотвращая перегрев проводки и выход из строя контроллера.

Ключевые защитные технологии

Защита от переполюсовки: Блокирует работу при ошибочном подключении к "+" и "-" питания, сохраняя функциональность после корректного монтажа.
Термокомпенсация: Автоматически снижает частоту мигания при нагреве корпуса свыше 85°C, предотвращая тепловое разрушение компонентов.
Стабилизация тока: Встроенные драйверы поддерживают постоянный ток нагрузки независимо от колебаний напряжения бортовой сети (10-16V).

Дополнительные функции безопасности включают: подавление электромагнитных помех (EMI-фильтры) для защиты CAN-шины, гальваническую развязку силовых цепей и микропроцессора, а также визуальную/звуковую индикацию ошибок (например, тройное мигание при обрыве цепи).

Тип угрозы	Реакция реле	Результат защиты
Короткое замыкание	Немедленное отключение выхода	Сохранение целостности проводки
Обрыв линии	Переход в аварийный режим (3 цикла мигания)	Предупреждение водителя
Скачки напряжения	Ограничение тока через LED	Защита светодиодов от перегорания

Лучшие производители: бренды и их характеристики

На рынке автомобильных реле для светодиодных поворотов выделяются несколько ключевых производителей, чья продукция сочетает надежность и совместимость с современными LED-лампами. Эти бренды предлагают решения, корректно работающие с низким энергопотреблением светодиодов и предотвращающие гипермигание.

При выборе реле критичны параметры: ток нагрузки (обычно 5-20А), поддержка CAN/LIN-шины, защита от перегрузок и короткого замыкания, а также температурный диапазон эксплуатации. Отдельные модели оснащены регулировкой частоты мигания или автоматическим переходом в аварийный режим.

Топ-4 бренда и их особенности

Бренд	Ключевые характеристики	Примечания
HELLA	Широкий диапазон рабочих температур (-40°C...+85°C), встроенная защита от переполюсовки	Немецкое качество, совместимость с большинством авто
Bosch	Высокая нагрузочная способность (до 25А), интеллектуальное распознавание LED	Пластиковый корпус с влагозащитой, долгий срок службы
Osram	Автонастройка под сопротивление цепи, компактные габариты	Реле серии LEDriving с функцией диагностики ламп
Tridon	Экономичные решения с механическим реле, стабильная работа при вибрациях	Оптимальное соотношение цена/качество

Дополнительные бренды, заслуживающие внимания: Valeo (высокая электромагнитная совместимость) и Novitec (специализированные реле для тюнинга). При установке всегда проверяйте:

Соответствие номинального тока потреблению ваших светодиодов
Наличие совместимости с системой диагностики авто
Тип крепления (штырьковое или клеммное соединение)

Монтаж реле поворотов для светодиодов: 10 шагов

Правильная установка реле критична для корректной работы светодиодных поворотников. Ошибки при подключении могут вызвать быструю поломку реле или хаотичное мерцание ламп. Следуйте инструкции без отклонений.

Подготовьте инструменты и материалы перед началом работ. Убедитесь, что новое реле совместимо с вашей моделью автомобиля и светодиодными лампами.

Необходимые инструменты и материалы:

Новое реле поворотов для светодиодов
Автомобильный тестер (мультиметр)
Клеммные съемники
Изолента или термоусадка
Монтажные хомуты
Отвертки (крестовая и плоская)

Пошаговый процесс монтажа:

Отключите минусовую клемму аккумулятора для обесточивания сети
Найдите штатный блок предохранителей – обычно расположен возле рулевой колонки или под приборной панелью
Извлеките старое реле поворотов, аккуратно потянув его из посадочного гнезда
Сравните распиновку контактов нового и старого реле – при несовпадении используйте переходник
Подключите новое реле в разъем, убедившись в плотном контакте всех ножек
Проложите дополнительные провода нагрузки при необходимости, согласно схеме производителя
Зафиксируйте реле монтажными хомутами, исключая вибрацию и контакт с нагревающимися деталями
Восстановите подключение аккумуляторной батареи
Протестируйте работу: включите поворотники, аварийную сигнализацию, проверьте частоту мигания
Заизолируйте все соединения термоусадкой, уберите излишки проводов стяжками

Влияние на работу ходовых огней ДХО

Некорректная интеграция реле поворотов со светодиодными ДХО может нарушать алгоритм работы дневных ходовых огней. При замене ламп накаливания на светодиоды в поворотниках без установки совместимого реле возникает дисбаланс сопротивления в цепи. Это провоцирует ложное срабатывание системы диагностики автомобиля, воспринимающей снижение нагрузки как перегоревшую лампу.

Электронный блок управления (ЭБУ) часто автоматически отключает ДХО при обнаружении такой ошибки в смежных цепях освещения. Особенно критично это проявляется при использовании штатного реле, рассчитанного на высокую нагрузку ламп накаливания – светодиоды не создают достаточного сопротивления, что интерпретируется как обрыв цепи.

Последствия и решения

Основные риски при конфликте реле с ДХО:

Самопроизвольное отключение дневных огней при активации поворотников
Появление ошибок CAN-шины (B3800, B1263) в бортовом компьютере
Активация аварийного режима работы освещения

Обязательные меры для совместимости:

Установка реле с защитой от гипермигания (Load Equalizer)
Использование декодеров сопротивления в параллельных цепях
Перепрошивка ЭБУ под светодиодные нагрузки (при поддержке автопроизводителем)

Проблема	Причина	Решение
Отключение ДХО при повороте	Обратная ЭДС от реле	Монтаж диодного изолятора
Мигание ДХО в такт поворотникам	Наведенное напряжение в общей проводке	Разделение цепей питания
Постоянная ошибка "Check DRL"	Некорректный ток в цепи	Установка резисторных эмуляторов

Проверка работоспособности на мультиметре

Для диагностики реле поворотов мультиметр переключается в режим измерения постоянного напряжения (DCV) с диапазоном до 20 В. Щупы подключаются параллельно клеммам реле: красный – к управляющему контакту "+" (обычно обозначен как 49 или B+), чёрный – к массе кузова или минусовой клемме АКБ.

При включении поворотников на приборной панели мультиметр должен фиксировать импульсы напряжения, соответствующие частоте мигания ламп (примерно 1–2 Гц). Отсутствие пульсации указывает на неисправность цепи управления или самого реле.

Проверка коммутации нагрузки

Для проверки силовой цепи:

Перевести мультиметр в режим прозвонки диодов или измерения сопротивления (Ω).
Подключить щупы к выходным клеммам реле (обозначены 49a/L или C).
При включённых поворотниках исправное реле покажет:
- Кратковременное замыкание контактов (≈0 Ом) в момент мигания
- Обрыв цепи (OL) в паузе между импульсами.

Параметр	Исправное реле	Неисправное реле
Управляющее напряжение	Импульсы 12В	Постоянное 12В/0В
Сопротивление на выходе	0 Ом → OL → 0 Ом	Постоянное OL/0 Ом

Важно: Для светодиодных реле с защитой от обрыва отсутствие нагрузки (ламп) может блокировать генерацию импульсов – подключите штатные лампочки или резистор-эмулятор при тестировании.

Риски использования несертифицированных реле

Некорректная работа несертифицированных реле приводит к хаотичному миганию поворотников или полному отказу световой сигнализации. Это происходит из-за несоответствия электрических параметров реле характеристикам LED-ламп, что нарушает синхронизацию цепи управления.

Дешёвые аналоги часто перегреваются при нагрузке из-за использования низкосортных материалов и примитивных схем защиты. Постоянный перегрев разрушает контакты и изоляцию, создавая риск короткого замыкания и возгорания в монтажном блоке предохранителей.

Основные угрозы

Повреждение бортовой электроники
Скачки напряжения при коммутации разрушают драйверы светодиодов и блок управления освещением
Ложные срабатывания
Непредсказуемое поведение: самопроизвольное включение аварийки или конфликт с CAN-шиной
Юридические последствия
Аварии из-за неисправных сигналов поворота трактуются как нарушение ПДД со стороны владельца ТС

Параметр	Сертифицированное реле	Контрафакт
Ресурс циклов	> 500 000	< 50 000
Диапазон температур	-40°C...+85°C	-10°C...+60°C
Защита от КЗ	Многоуровневая	Отсутствует

Экономия на реле провоцирует каскадный отказ: перегорание предохранителей влечёт за собой выход из строя дорогостоящих LED-модулей фар. Ремонт таких повреждений в 7 раз превышает стоимость оригинального реле.

Юридическое соответствие требованиям ПДД РФ

Установка светодиодных указателей поворота вместо ламп накаливания требует обязательного применения специализированных реле или ЭБУ для обеспечения корректной частоты мигания (1–2 Гц). Пункт 3.6 Основных положений по допуску ТС к эксплуатации запрещает эксплуатацию автомобиля при неисправностях внешних световых приборов, включая нарушение режима работы "поворотников".

Согласно ГОСТ Р 41.6-2019 (Правила ЕЭК ООН №6), светосигнальные приборы должны сохранять стабильную интенсивность света и заданную частоту мигания независимо от нагрузки на электросеть. Традиционные тепловые реле, рассчитанные на высокое сопротивление ламп накаливания, при замене на светодиоды вызывают аварийное ускорение мигания из-за снижения потребляемого тока.

Ключевые требования к оборудованию

Для соответствия нормам необходимо:

Использование электронных реле, адаптированных под низкое сопротивление светодиодных цепей
Автоматическая калибровка частоты мигания в диапазоне 60–120 циклов/минуту
Отсутствие ложных срабатываний контрольной лампы на приборной панели

Параметр	Требование ПДД	Риск нарушения
Частота мигания	1–2 Гц (±0.5 Гц)	Штраф по ст. 12.5 КоАП РФ
Синхронность работы	Одновременное включение всех сигналов оси	Несоответствие ГОСТ 33997-2016
Сила света	Не менее 40 кд для боковых повторителей	Отказ в прохождении ТО

Важно: Самодельные резисторы-обманки формально нарушают п. 7.18 ПДД, так как вносят изменения в конструкцию электрооборудования без сертификации. Легальная модернизация требует установки компонентов с маркировкой ECE-R 10 (электромагнитная совместимость) и внесения изменений в регистрационные документы ТС при замене штатных блоков.

Проблемы самодельных схем: плюсы и минусы

Самодельные реле для светодиодных поворотов привлекают энтузиастов возможностью кастомизации и экономии. Электрики-любители создают схемы под конкретные параметры ламп или дизайн-проекты, что недоступно в серийных изделиях.

Однако кустарные решения несут серьёзные риски. Ошибки в расчётах нагрузки или монтаже приводят к хаотичному мерцанию, перегоранию светодиодов или ложным сигналам на приборной панели. Отсутствие заводской защиты от короткого замыкания повышает угрозу возгорания.

Сравнительные аспекты

Преимущества	Недостатки
Дешевизна компонентов	Непредсказуемая долговечность
Адаптация под нестандартные лампы	Риск повреждения бортовой электроники
Гибкость настроек частоты мигания	Отсутствие сертификации и гарантий

Критичные проблемы проявляются при эксплуатации:

Некорректная работа с "умной" диагностикой авто, вызывающая ошибки CAN-шины
Перегрев компонентов из-за неверного подбора резисторов
Несовместимость с штатными режимами (аварийная сигнализация, прицепы)

Решающим минусом остаётся юридическая ответственность: при ДТП из-за неисправности самодельного реле страховая вправе отказать в выплате. Серийные аналоги проходят обязательные испытания на электромагнитную совместимость и безопасность, что недостижимо в гаражных условиях.

Диагностика перегоревших светодиодов в плафоне

Проверьте визуально каждый светодиод в плафоне при включенном освещении. Перегоревший элемент обычно не светится, может иметь потемнение на корпусе или микротрещины. Используйте лупу для детального осмотра миниатюрных компонентов.

Если визуальный осмотр не выявил проблем, измерьте мультиметром напряжение на контактах плафона при включенном зажигании. Отсутствие напряжения указывает на неисправность проводки, предохранителя или блока управления, а не светодиодов.

Пошаговая проверка светодиодов

Для точной диагностики выполните следующие действия:

Отключите питание плафона и демонтируйте его
Прозвоните каждый светодиод мультиметром в режиме проверки диодов:
- Исправный светодиод слабо засветится при правильной полярности щупов
- Отсутствие свечения в обеих полярностях свидетельствует о перегорании
Проверьте токоограничивающие резисторы в цепи светодиодов

Важно: При замене перегоревших светодиодов используйте компоненты с идентичными параметрами (цвет, напряжение, сила тока). Несоответствие характеристик приведет к ускоренной деградации новых элементов или мерцанию.

Признак неисправности	Возможная причина
Потускнение свечения	Деградация кристалла светодиода
Частичное свечение плафона	Обрыв в цепи последовательных светодиодов
Полное отсутствие света	Пробой драйвера, обрыв питания или перегорание всей цепочки

Калибровка частоты мигания под конкретную модель

Частота мигания поворотников регламентируется ПДД и варьируется в пределах 60-120 циклов в минуту. Светодиодные лампы, в отличие от ламп накаливания, потребляют значительно меньше тока, что приводит к ошибочному срабатыванию реле: электроника автомобиля интерпретирует низкое энергопотребление как перегоревшую лампу, провоцируя аварийный режим ускоренного мигания. Это требует точной подстройки параметров под электрические характеристики конкретной модели авто.

Калибровка осуществляется через изменение сопротивления цепи или модернизацию реле. В классических электромеханических реле корректируют частоту заменой резистора на термостабильный аналог с рассчитанным номиналом, учитывающим ёмкость конденсатора и индуктивность катушки. В современных CAN/LIN-сетях применяется программируемое реле, где частота настраивается диагностическим оборудованием через OBD-порт по заводским алгоритмам, исключая физическое вмешательство в проводку.

Ключевые аспекты настройки

Расчёт нагрузки: Для электромеханических систем определяется эквивалентная нагрузка сети (например, 6.8 Ом вместо 21 Вт лампы).
Тип реле: Биметаллические, электронные или цифровые модули требуют разных подходов:

Тип реле	Способ калибровки
Биметаллическое	Параллельное подключение балластного резистора
Электронное	Замена штатного реле на универсальное с регулировкой
Цифровое	Перепрошивка блока управления

Ошибки при калибровке вызывают дисбаланс системы: заниженное сопротивление провоцирует перегрев проводки, завышенное – сохраняет эффект «быстрого мигания». В гибридных схемах со смешанным использованием светодиодов и ламп накаливания применяют диодные эмуляторы, компенсирующие разницу нагрузок между контурами.

Интеграция с системами автозапуска и охраны

При установке систем автозапуска или охраны реле поворотов становится критичным элементом обратной связи. Эти системы используют штатную световую сигнализацию для визуального информирования владельца о состоянии автомобиля: подтверждение постановки на охрану, срабатывание датчиков, успешный запуск двигателя. Светодиодные лампы, обладая минимальным энергопотреблением, могут не создавать достаточную нагрузку для корректного распознавания сигнала блоком управления.

Специализированные реле для светодиодов решают эту проблему, эмулируя сопротивление галогенных ламп. Без такого реле системы автозапуска/охраны могут интерпретировать светодиодные цепи как "обрыв", что приводит к ложным срабатываниям, отказу выполнения команд или постоянному миганию аварийной сигнализации. Современные реле-обманки обеспечивают совместимость, сохраняя четкость сигналов и предотвращая конфликты с CAN-шиной.

Ключевые аспекты совместимости

Эмуляция нагрузки: Реле искусственно повышает ток в цепи до значений, распознаваемых блоком управления охраны.
Диагностика ошибок: Предотвращает появление кодов неисправности (например, "обрыв цепи поворотника") на приборной панели.
Синхронизация с CAN-шиной: Корректная передача сигналов статуса в цифровые системы автомобиля.

Проблема без реле	Решение со спецреле
Ложные срабатывания сигнализации	Стабильное распознавание сигналов охраной
Отказ автозапуска из-за "ошибки ламп"	Бесперебойное выполнение команд запуска
Постоянное мигание аварийки	Штатное поведение световой индикации

Сценарии поломок при неправильном монтаже

Неправильная полярность подключения – частая ошибка при установке светодиодных поворотников. Подача напряжения в обратном направлении вызывает мгновенный выход светодиодов из строя из-за пробоя кристаллов. Реле, рассчитанное на работу со светодиодами, также может сгореть при попытке подать ток в неправильном направлении.

Использование стандартного реле вместо специализированного светодиодного провоцирует две ключевые проблемы. Во-первых, высокая скорость мигания (гиперфлеш) возникает из-за несоответствия тока нагрузки ожиданиям электромеханического реле. Во-вторых, постоянная перегрузка цепи ведет к перегреву проводки и оплавлению контактов реле, создавая риск короткого замыкания.

Распространенные последствия ошибок монтажа

Короткое замыкание в цепи питания: Возникает при нарушении изоляции проводов, перетирании жгута или замыкании контактов реле на корпус. Результат – перегорание предохранителей, повреждение блока управления.
Перегрев и расплавление разъемов: Использование слишком тонких проводов или некачественных коннекторов под высокой нагрузкой светодиодов вызывает нагрев, оплавление пластика и окисление контактов.
Отказ сигналов поворота: Неплотные соединения, окисленные контакты или "холодная" пайка приводят к прерывистой работе или полному отсутствию мигания указателей поворота.
Ошибки бортового компьютера: Неправильное сопротивление цепи (отсутствие балластных резисторов или ошибки в их подборе) воспринимается системой диагностики как обрыв лампы, активируя ложное предупреждение на панели приборов.

Техобслуживание контактов и реле раз в сезон

Регулярная проверка контактов предотвращает окисление и коррозию, которые нарушают проводимость цепи. Очищайте клеммы реле и разъёмы специальным контактным спреем или изопропиловым спиртом, удаляя налёт ватной палочкой. Убедитесь в отсутствии механических повреждений проводов возле мест соединений.

При сезонном обслуживании тестируйте работоспособность реле поворотов: включите сигнал и прислушайтесь к чётким щелчкам, свидетельствующим о срабатывании. Отсутствие звука или неравномерное мигание светодиодов указывает на износ реле или проблемы в цепи. Проверьте соответствие номинала реле нагрузке светодиодных ламп – недостаточный ток коммутации вызывает перегрев.

Порядок действий при обслуживании

Отключите минусовую клемму АКБ перед работой с электроцепями
Извлеките реле из блока предохранителей, осмотрите корпус на трещины
Протестируйте мультиметром:
- Сопротивление контактов управления (85-86) – норма 60-120 Ом
- Целостность силовых контактов (30-87) при подаче +12V на катушку
Зачистите посадочное гнездо реле от пыли

Признак неисправности	Возможная причина	Действие
Реле не включается	Обрыв катушки, коррозия контактов	Замена реле, чистка разъёма
Треск при работе	Подгорание контактных групп	Очистка спецсредством или замена
Перегрев корпуса	Несоответствие нагрузки	Установка реле с током ≥20% запаса от потребления светодиодов

Важно: После чистки нанесите на контакты токопроводящую смазку для защиты от влаги. При замене реле используйте только аналоги с маркировкой "LED compatible" – стандартные электромеханические реле могут не работать со светодиодами из-за низкого потребления тока.

Грамотная утилизация электронных компонентов

Электронные компоненты, включая реле поворотов и светодиодные модули, содержат токсичные вещества: свинец, кадмий, ртуть и бромированные антипирены. При попадании на свалки эти элементы отравляют почву и грунтовые воды, создавая долгосрочные экологические риски и угрозу здоровью человека.

Неконтролируемое захоронение электронных отходов ведет к накоплению тяжелых металлов в пищевой цепочке и выделению канцерогенных соединений при горении. Регламентированная переработка – единственный способ нейтрализовать опасность и вернуть в производственный цикл ценные материалы: медь, золото, редкоземельные элементы.

Правила утилизации автокомпонентов

Компонент	Опасные вещества	Способ утилизации
Реле поворотов	Свинец (припой), кадмий (контакты)	Демонтаж и сдача в специализированные центры для сепарации металлов
Светодиодные модули	Мышьяк (полупроводники), галлий	Переработка на линиях измельчения с последующей химической нейтрализацией
Печатные платы	Бериллий (разъемы), бромированные антипирены	Пиролиз или гидрометаллургическая обработка для извлечения драгметаллов

Порядок действий для автовладельцев:

Сдавать отработавшие реле и светодиодные блоки только в сертифицированные пункты приема электронных отходов
Не разбирать компоненты самостоятельно – риск вдыхания токсичной пыли
Уточнять в автосервисах наличие программ утилизации – крупные сети принимают детали бесплатно

Крупные производители автокомпонентов (например, Hella, Bosch) внедряют системы возврата старых деталей через дилерские центры. Участие в таких программах снижает стоимость переработки и гарантирует экологическую безопасность процесса.

Адаптивные системы повторителей: новые технологии

Адаптивные повторители поворотов динамически изменяют интенсивность и алгоритм работы светодиодов в зависимости от внешних условий. Это достигается за счет интеграции с бортовыми датчиками: датчики освещенности автоматически повышают яркость сигнала при ярком солнечном свете, а в темное время суток снижают ее для предотвращения ослепления других водителей.

Системы синхронизируются с датчиками скорости и рулевого колеса, что позволяет изменять частоту мигания. При резком повороте руля или маневре на высокой скорости частота импульсов увеличивается, привлекая больше внимания к изменению траектории движения транспортного средства.

Ключевые технологические решения

Матричные LED-кластеры: состоят из независимых сегментов, активируемых пошагово в зависимости от угла поворота
Прогнозирующая активация: использование данных навигационной системы для раннего включения сигналов перед сложными развязками
Коммуникационные протоколы: обмен данными с ESP и ADAS через шину CAN для синхронизации с системами безопасности

Технология	Функционал	Преимущество
Адаптивная геометрия	Изменение зоны свечения относительно скорости	Улучшенная видимость при обгоне на трассе
Погодная коррекция	Автоматическое усиление сигнала в дождь/туман	Повышение безопасности в сложных условиях

Современные разработки интегрируют повторители с системами V2X (vehicle-to-everything), передающими сигналы о маневрах на приборные панели других автомобилей и дорожную инфраструктуру. При аварийной ситуации или резком торможении адаптивные модули генерируют прерывистые световые импульсы с частотой 5-7 Гц, что на 40% сокращает время реакции водителей в потоке согласно исследованиям NHTSA.

Прогнозы рынка автомобильных реле на 2024-2025 годы

Рынок автомобильных реле, включая реле поворотов для LED-освещения, ожидает устойчивый рост в 2024-2025 годах, подпитываемый увеличением производства электромобилей и автомобилей с ADAS. Глобальный спрос будет определяться ужесточением стандартов безопасности и требованиями к энергоэффективности, особенно в сегменте светодиодных систем, где точное управление током критически важно.

Переход на LED-технологии продолжит трансформировать сегмент: традиционные электромеханические реле будут постепенно замещаться твердотельными (SSR) из-за их компактности, долговечности и совместимости с цифровыми шинами управления. Производители сосредоточатся на гибридных решениях, сочетающих реле с микроконтроллерами для диагностики неисправностей ламп в реальном времени.

Ключевые тренды и вызовы

Технологический сдвиг: Более 40% новых моделей к 2025 году будут использовать твердотельные реле для поворотников, особенно в премиум-сегменте и электромобилях.
Региональные особенности:
- Европа/Сев. Америка: доминирование SSR из-за норм по электромагнитной совместимости.
- Азия: рост спроса на электромеханические реле бюджетного сегмента при параллельном развитии SSR.
Конкурентная среда: Усиление позиций китайских производителей (например, Hongfa) с фокусом на cost-efficient решения для LED-цепей.

Фактор влияния	Воздействие на рынок реле (2024-2025)
Рост парка EV	+18% спроса на реле с защитой от высоковольтных помех
Интеграция с ADAS	Требование к реле с частотной модуляцией для динамических поворотников
Стандарты безопасности (UNECE)	Обязательное внедрение реле с функцией диагностики обрыва цепи LED-ламп

Список источников

При подготовке материала использовались официальные технические документы, нормативные акты в сфере автомобильного транспорта и специализированные издания по автомобильной электронике. Акцент делался на актуальные стандарты и рекомендации производителей комплектующих.

Дополнительно анализировались экспертные публикации, посвящённые особенностям модернизации световых систем транспортных средств. Все источники проверены на соответствие современным требованиям безопасности и эксплуатации.

ГОСТ Р 41.6-99 "Единообразные предписания, касающиеся указателей поворота транспортных средств"
Техническая документация производителей реле (Hella, Bosch, Philips): спецификации LED-совместимых прерывателей
SAE J588: Стандарт Общества автомобильных инженеров по лампам указателей поворота
Руководства по эксплуатации автомобилей Volkswagen, Toyota, Lada (разделы электрооборудования)
Монография: "Современные системы освещения автомобилей" (Иванов П.К., издательство "Транспорт", 2021)
Журнал "Автоэлектроника": цикл статей "Проблемы замены ламп на светодиоды" (№3-5, 2022)
ECE R6: Международные предписания по светосигнальным приборам (Европейская экономическая комиссия ООН)
Технические бюллетени института VDA (Ассоциация автомобильной промышленности Германии)
