Реле поворотов Нива Шевроле - особенности, устройство, отзывы

Статья обновлена: 18.08.2025

Исправная работа световой сигнализации – критически важный аспект безопасности любого автомобиля. На внедорожниках Chevrolet Niva эту функцию контролирует компактное, но значимое устройство – реле поворотов и аварийной сигнализации.

Конструкция реле на Ниве Шевроле имеет специфические особенности, отличающие его от аналогов других марок. Понимание его устройства, принципа действия и типичных неисправностей позволяет владельцам оперативно диагностировать проблемы и поддерживать систему в рабочем состоянии.

В данной статье подробно рассматривается реле поворотов Нивы Шевроле: его технические характеристики, внутреннее устройство, частые поломки и практические отзывы автовладельцев о надежности оригинальных и альтернативных компонентов.

Основные функции реле поворотов в Ниве Шевроле

Реле поворотов обеспечивает прерывистый режим работы световых указателей, преобразуя постоянный ток от бортовой сети в импульсный сигнал. Это создает эффект мигания ламп поворотников и задних фонарей, визуально выделяя маневр автомобиля для других участников движения.

Устройство синхронизирует работу левого и правого контуров, исключая одновременное включение противофазных сигналов. Дополнительно оно контролирует целостность цепи: при перегорании лампы частота мигания увеличивается, предупреждая водителя о неисправности.

Функциональные задачи реле

Генерация импульсов: создание цикличного прерывания тока с заданной частотой (60-120 миганий/мин).
Синхронизация сигналов: раздельное управление левым и правым контурами поворотников.
Активация аварийной сигнализации: одновременное мигание всех указателей при включении "аварийки".
Диагностика цепи: изменение частоты мигания при обрыве или перегорании лампы.
Звуковая индикация: генерация характерных щелчков, дублирующих световые сигналы.

Конструкция и расположение штатного реле в автомобиле

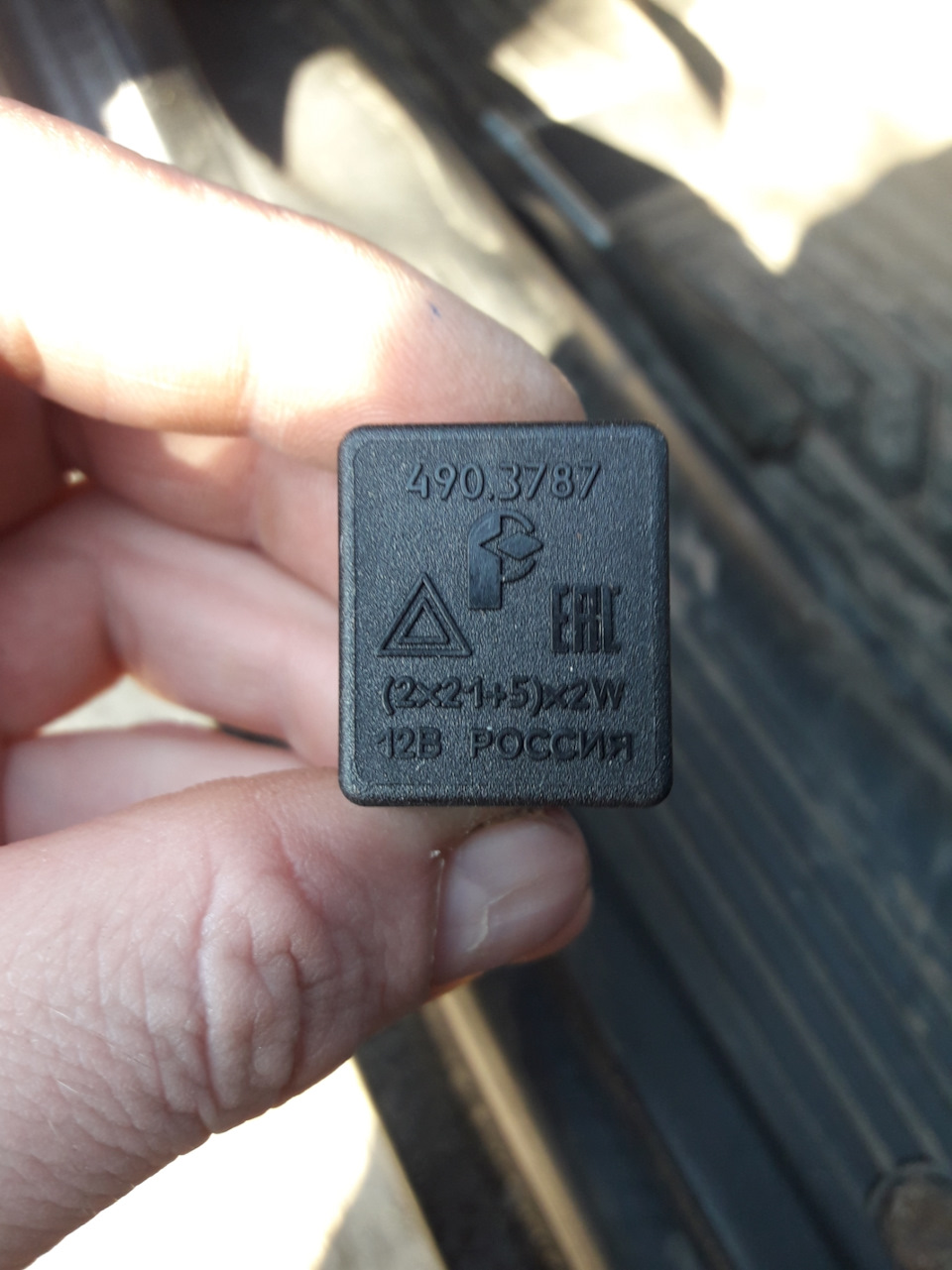

Штатное реле поворотов Нивы Шевроле представляет собой классическое электромеханическое устройство с пластиковым корпусом стандартного размера. Внутри расположены медная обмотка катушки, подвижный якорь с контактом, биметаллическая пластина и фиксированные контактные группы. При подаче напряжения катушка генерирует магнитное поле, притягивающее якорь и замыкающее цепь ламп поворотов. Тепловое воздействие от проходящего тока вызывает изгиб биметаллической пластины, что приводит к размыканию контактов и созданию характерного цикла мигания.

Основные конструктивные элементы включают четыре контактных штыря для интеграции в электросхему: два управляющих (питание катушки) и два силовых (коммутация нагрузки). Корпус оснащен крепежными пазами для фиксации в монтажном блоке. Отличительная особенность – характерное ритмичное щелканье при работе, вызванное ударом якоря о контактную группу.

Расположение реле в салоне

Монтажный блок предохранителей и реле находится под панелью приборов со стороны водителя. Для доступа необходимо:

Открыть дверь водителя
Снять боковую накладку тоннеля пола
Отщелкнуть пластиковые фиксаторы защитной крышки блока

Реле поворотов установлено в центральном ряду блока (позиция R3 или R4, в зависимости от года выпуска). Идентифицируется по маркировке:

Обозначение	Описание
493.3747	Оригинальный артикул
⭮	Символ поворотов на крышке блока

Для замены реле не требует инструментов – извлекается вертикальным движением после освобождения фиксирующего язычка.

Принцип работы мигающего сигнала: схема управления

Сердцем системы указателей поворота на Ниве Шевроле является реле-прерыватель (реле поворотов). Его ключевая задача – периодически размыкать и замыкать электрическую цепь, питающую лампы указателей поворота, создавая эффект мигания. В основе работы классических (термических) реле лежит использование биметаллической пластины и нагревательного элемента.

При подаче напряжения (включении поворота) ток проходит через нагревательную спираль реле, нагревая биметаллическую пластину. Нагреваясь, пластина изгибается, размыкая контакты и прерывая цепь питания ламп. Как только цепь разомкнута, спираль остывает, биметаллическая пластина возвращается в исходное положение, замыкая контакты – лампы снова загораются. Этот цикл нагрева-остывания-изгибания-возврата повторяется непрерывно, создавая мигание.

Схема управления и подключения

Схема управления указателями поворота на Ниве Шевроле достаточно проста:

Источник питания: Напряжение +12В от аккумулятора через монтажный блок предохранителей (обычно предохранитель F5).
Орган управления: Подрулевой переключатель указателей поворота. Он направляет ток в нужную цепь (левый или правый поворот) и включает цепь аварийной сигнализации.
Реле-прерыватель: Устанавливается в монтажном блоке предохранителей (БПР). Имеет стандартное расположение контактов (часто обозначается как К3):
- Контакт 30 (или 49): Постоянное питание +12В от предохранителя.
- Контакт 49a (или L): Выход на подрулевой переключатель.
- Контакт 31 (или 31b): "Масса" (минус).
- Контакт C1/C2 (опционально): Для подключения контрольной лампы на приборной панели.
Нагрузка: Лампы указателей поворота в передних и задних фарах, а также боковые повторители (при наличии).
Контрольная лампа: Лампа на приборной панели, подключенная параллельно цепям поворотов, мигает синхронно с ними, информируя водителя.

При включении поворота ток от АКБ через предохранитель поступает на вход реле (контакт 30). Внутри реле происходит прерывание тока с заданной частотой. Прерывистый ток с выхода реле (контакт 49a) поступает на подрулевой переключатель, который направляет его либо в цепь левых, либо в цепь правых ламп указателей поворота и контрольной лампы на панели приборов. В режиме аварийной сигнализации переключатель подает прерывистый ток одновременно в обе цепи (левую и правую).

Электронные реле: Современные реле для Нивы Шевроле используют электронную схему (часто на базе интегральной микросхемы и транзистора) вместо биметаллической пластины. Принцип прерывания тока остается тем же, но реализуется за счет работы электронных компонентов. Такие реле обладают преимуществами:

Стабильная частота мигания, не зависящая от нагрузки и температуры.
Возможность работы со светодиодными лампами (при наличии соответствующей функции "Can-Bus" или "LED Compatible").
Более высокая надежность и долговечность.
Часто имеют функцию диагностики перегоревшей лампы (увеличивают частоту мигания или включают индикацию на панели).

Характеристика	Термическое (Биметаллическое) Реле	Электронное Реле
Принцип действия	Нагрев/остывание биметаллической пластины	Электронная схема (микросхема, транзистор)
Стабильность частоты	Зависит от температуры, нагрузки, напряжения	Высокая стабильность
Работа со светодиодами	Обычно нет (слишком малая нагрузка)	Да (специальные версии "LED")
Надежность	Средняя (износ пластины, контактов)	Высокая
Диагностика ламп	Редко	Часто (изменение частоты)

Типичные неисправности реле поворотов: частые проблемы

Наиболее распространённой поломкой считается выход из строя самого реле-прерывателя из-за перегрева контактов или износа внутренних электронных компонентов. Это проявляется как полное отсутствие мигания указателей поворотов: лампы горят постоянно либо не включаются вовсе. Частой причиной становится заводской брак или использование неоригинальных деталей с низким ресурсом работы.

Ещё одна характерная проблема – хаотичное изменение частоты мигания ("стрекот") поворотников. Обычно это вызвано плохим контактом в цепи из-за окисления разъёмов, повреждения проводки или несовпадения мощности ламп. Например, установка светодиодных ламп вместо штатных без дополнительного сопротивления резко меняет нагрузку, нарушая работу классического электромеханического реле.

Основные неисправности и их признаки

Постоянное горение ламп без мигания: сгорело термобиметаллическое реле, неисправен транзистор в электронном реле.
Слишком быстрое/медленное мигание: окисление контактов в патронах ламп, перегорание одной из ламп, несоответствие мощности ламп.
Отсутствие реакции при включении: обрыв проводки, сгоревший предохранитель, полный выход реле из строя.
Работа только с аварийной сигнализацией: повреждение кнопки "аварийки" или цепи управления поворотниками.

Проблема	Вероятная причина	Способ проверки
Лампы не мигают	Сгоревшее реле	Замена на заведомо исправное
Разная частота мигания слева/справа	Перегорела лампа в одном из поворотников	Визуальный осмотр всех ламп
Реле щёлкает, но лампы не горят	Обрыв массы, коррозия в разъёмах	Прозвонка цепи тестером

Важно! При использовании светодиодных ламп вместо галогенных штатных требуется установка дополнительных резисторов или специальное реле для LED, иначе система распознаёт снижение нагрузки как неисправность.

Диагностика работоспособности реле в гаражных условиях

Для проверки реле поворотов Нивы Шевроле потребуются мультиметр и контрольная лампа на 12В. Предварительно отключите минусовую клемму аккумулятора во избежание короткого замыкания. Снимите пластиковую накладку под рулевой колонкой для доступа к блоку реле, идентифицируйте целевое реле по схеме на крышке монтажного блока – обычно оно обозначено как "реле прерыватель указателей поворотов".

Извлеките реле из посадочного гнезда, запомнив ориентацию контактов. Визуально осмотрите корпус на предмет трещин, подтёков электролита или почернений. Подготовьте мультиметр в режиме прозвонки или измерения сопротивления для проверки целостности внутренних цепей.

Методы проверки

Тестирование мультиметром:

Проверка катушки: замерьте сопротивление между контактами 85 и 86. Норма – 70-90 Ом. Отсутствие показаний укажет на обрыв обмотки.
Проверка контактной группы: установите щупы на выводы 30 и 87. При подаче 12В на катушку (контакты 85-86) сопротивление должно измениться с бесконечности до нуля.

Тестирование контрольной лампой:

Подключите лампу между плюсом АКБ и контактом 85 реле.
Контакт 86 соедините с массой авто.
При исправной катушке лампа загорится – это подтверждает целостность обмотки.

Проверка на рабочем месте:

1	Установите исправное реле в гнездо
2	Включите зажигание и активируйте поворотник
3	Контролируйте:
	• Характерное щелкание (частота ~60-120 раз/мин)
	• Равномерное мигание ламп на приборке и внешних световых приборов

Отсутствие звука или постоянное горение ламп свидетельствует о неисправности реле. Ускоренное мигание обычно указывает на перегорание лампы в цепи, но при исправных лампах подтверждает выход прерывателя из строя.

Тестирование мультиметром: проверка контактов и сопротивления

Отсоедините реле от блока предохранителей и переведите мультиметр в режим измерения сопротивления (Ω). Проверьте целостность обмотки, подключив щупы к контактам 85 и 86. Исправная катушка покажет сопротивление 70-90 Ом. Отклонение от диапазона указывает на обрыв или межвитковое замыкание.

Протестируйте силовые контакты 30 и 87 в двух состояниях. Без подачи напряжения сопротивление должно быть бесконечным (OL). Подайте +12V на контакт 85 и «массу» на 86 – реле щелкнет, а мультиметр покажет ~0 Ом. Отсутствие замыкания сигнализирует о подгорании контактов.

Порядок диагностики контактных групп

Выставьте на мультиметре режим прозвонки.
Проверьте контакты 30-87a (нормально замкнутые): при отключенном реле цепь должна быть замкнута.
Протестируйте контакты 30-87 (нормально разомкнутые): без напряжения – разомкнуты, при подаче 12V – замкнуты.
Убедитесь в отсутствии замыкания между непарными контактами (например, 85-30).

Параметр	Норма	Неисправность
Обмотка (85-86)	70-90 Ом	0 Ом (КЗ), ∞ (обрыв)
Контакты 30-87 (отключено)	OL	Наличие проводимости
Контакты 30-87 (под напряжением)	~0 Ом	Сопротивление > 1 Ом

Важно: При замере сопротивления силовых контактов под нагрузкой снимите питание с катушки после каждого теста. Стабильно высокое сопротивление (более 1 Ом) на контактах 30-87 требует замены реле из-за риска перегрева цепи.

Характерные признаки отказа реле: как распознать поломку

Основным симптомом неисправности реле поворотов на Ниве Шевроле является полное отсутствие работы световой сигнализации: указатели поворотов не включаются ни с одной стороны, не горят контрольные лампы на приборной панели и не слышно характерного щелкания реле при активации подрулевого переключателя. Одновременно с этим остальные электросистемы автомобиля (например, аварийная сигнализация, габариты) функционируют нормально, что исключает проблемы с предохранителями общего контура.

Частичный отказ проявляется аномальной работой поворотников: мигание происходит с неправильной частотой (слишком быстрое или медленное), хаотично прерывается или сопровождается тусклым свечением ламп. В некоторых случаях наблюдается "зеркальный" эффект – при попытке включить правый поворот активируется левый, или наоборот. Характерное тиканье реле может полностью отсутствовать, звучать непрерывно или с заметными перебоями.

Распространенные признаки неисправности

Отсутствие реакции на включение: поворотники и аварийка не срабатывают, нет звука щелчков реле.
Слишком быстрое мигание (чаще нормы в 60-120 раз/мин) всех или отдельных ламп поворотников.
Постоянное горение ламп без мигания (реле не переключает цепь).
Некорректное срабатывание: включение левых ламп при активации правого поворота.
Отсутствие звукового сигнала реле при исправных лампах.
Работа только аварийной сигнализации при отказе поворотов.

Признак	Возможная причина в реле
Нет света и звука	Обрыв обмотки, окисление контактов питания
Учащенное мигание	Износ биметаллической пластины, слабый контакт
Лампы горят без мигания	Залипание контактов, поломка термобиметалла
Щелчки без включения ламп	Подгорание силовых контактов, нарушение пайки

Сравнение оригинальных реле и аналогов: отличия в качестве

Оригинальные реле поворотов для Нивы Шевроле производятся по строгим техническим регламентам GM, что гарантирует точное соответствие электрическим параметрам модели. Аналоговые варианты, представленные на рынке многочисленными брендами (Bosch, ERA, StartVolt и др.), часто демонстрируют отклонения в характеристиках, влияющие на стабильность работы.

Ключевое отличие – ресурс эксплуатации: оригинальные компоненты служат 5–7 лет даже в условиях вибрации безотказно, тогда как недорогие аналоги выходят из строя через 1–3 года. Это обусловлено применением в подделках дешёвых сплавов контактов, склонных к окислению, и тонкой монтажной платы, не защищённой от перегрева.

Основные различия в компонентах

Корпус: оригинал использует термостойкий пластик (до 125°C), аналоги – обычный полимер, деформирующийся при нагреве.
Контакты: в OEM-реле – серебряное напыление, в аналогах – медные или стальные пластины, подверженные эрозии.
Катушка: оригинал имеет усиленную изоляцию обмотки, предотвращающую межвитковое замыкание.

Параметр	Оригинал	Аналог
Частота мигания	60–120 Гц (стабильная)	40–150 Гц (плавает при скачках напряжения)
Защита от влаги	Полная герметизация	Частичная (проникновение конденсата)
Гарантия	24 месяца	3–12 месяцев

Важно: Качественные аналоги премиум-сегмента (например, Bosch) демонстрируют близкие к оригиналу показатели, но их стоимость лишь на 15–20% ниже. Бюджетные копии (цена в 3–5 раз меньше) часто провоцируют отказы: слишком быстрое мигание, залипание контактов или отсутствие сигнала поворотников.

Пошаговая инструкция по замене реле поворотов

Замена реле поворотов на Ниве Шевроле – технически простая операция, не требующая специальных навыков. Для работы потребуется новое реле соответствующего типа (например, 23.3747 или аналог) и стандартный набор инструментов.

Обязательно отключите минусовую клемму аккумулятора перед началом работ. Это исключит риск короткого замыкания и повреждения электропроводки при случайном контакте с клеммами реле.

Порядок выполнения работ

Определите местоположение реле: найдите монтажный блок предохранителей и реле (расположен под панелью приборов со стороны водителя).
Снимите защитную крышку: отожмите фиксаторы и аккуратно снимите пластиковую крышку блока.
Найдите реле поворотов: используйте схему на обратной стороне крышки или руководство по эксплуатации (обычно реле помечено значком "↗↖" или надписью "Turn").
Извлеките старое реле: крепко обхватите корпус пальцами и потяните строго вертикально вверх без перекоса.
Установите новое реле: совместите ножки с посадочными гнёздами, плотно надавите до характерного щелчка фиксаторов.
Проверьте работу: подключите аккумулятор, включите зажигание и активируйте поворотники. Убедитесь в стабильном мигании ламп и отсутствии посторонних звуков из реле.
Соберите блок: установите крышку на место, защёлкнув фиксаторы.

Рекомендации: При покупке нового реле сравните маркировку со старым экземпляром. Утилизируйте вышедшую из строя деталь отдельно от бытовых отходов.

Особенности установки универсальных реле: тонкости монтажа

Установка универсальных реле поворотов на Ниву Шевроле требует точного соблюдения схемы подключения, так как штатная проводка автомобиля имеет специфические параметры напряжения и нагрузки. Необходимо предварительно изучить инструкцию к реле и схему электрооборудования конкретной модели авто, уделяя особое внимание цветовой маркировке проводов и типу разъёмов. Ошибки на этом этапе могут привести к некорректной работе световой сигнализации или выходу из строя предохранителей.

Ключевой этап – выбор места крепления корпуса реле. Рекомендуется размещать его в подкапотном пространстве вблизи штатного монтажного блока, обеспечивая защиту от влаги, вибрации и прямого контакта с нагревающимися элементами двигателя. Обязательно используйте термостойкую гофру или пластиковые хомуты для фиксации проводки, избегая её натяжения и перетирания о острые кромки кузова.

Основные этапы и рекомендации

Отключение АКБ: Обязательно снимите клемму «минус» с аккумулятора перед началом работ.
Демонтаж старого реле: Аккуратно извлеките штатное реле из блока предохранителей, запоминая или фотографируя положение проводов.
Подключение контактов:
- Контакт «+12V» – к плюсовой шине (через предохранитель номиналом, указанным в инструкции к реле).
- Контакт «Масса» – к надежному «минусу» кузова (зачистите точку контакта от краски и ржавчины).
- Контакт «L» (Load) – к проводу, идущему на лампы левого поворота.
- Контакт «R» (Load) – к проводу, идущему на лампы правого поворота.
- Контакт «P» (Power) – к сигнальному проводу от подрулевого переключателя.
Проверка изоляции: Все соединения должны быть тщательно заизолированы термоусадкой или качественной изолентой.

Параметр	Важность	Риск при нарушении
Номинал предохранителя	Критично	Перегорание реле или проводки
Качество «массы»	Высокая	Нестабильная работа, отказ поворотов
Защита от влаги	Высокая	Коррозия контактов, короткое замыкание

Тестовый запуск: После подключения подсоедините АКБ и проверьте работу поворотов, аварийной сигнализации и контрольной лампы на панели приборов при включении зажигания.
Корректировка частоты мигания: Некоторые универсальные реле имеют регулировочный винт или перемычки для изменения скорости мигания поворотников под тип установленных ламп (галоген/LED).
Фиксация корпуса: Надежно закрепите реле на кузове через штатные отверстия с помощью резиновых демпферов для снижения вибрации.

Отзывы о надежности оригинальных компонентов от владельцев

Владельцы Нивы Шевроле единодушно отмечают высокую надёжность оригинальных реле поворотов при корректной эксплуатации. Многие пользователи подчёркивают, что заводские компоненты служат без замены свыше 5-7 лет даже в условиях бездорожья и перепадов температур. Типичный комментарий: "Брал машину новой в 2018-м – реле щёлкает как часы, хотя объездил все лесные трассы".

Критические отзывы преимущественно связаны с экстремальными условиями: при частом использовании сигнала в сочетании с нештатными лампами повышенной мощности (например, светодиодными без корректирующих резисторов) отмечается перегрев контактов. "После установки мощных повторителей стоп-сигналов реле начало залипать через 2 года", – делится опыт владельца внедорожной модификации.

Ключевые наблюдения

Плюсы:
1. Стабильная работа при штатном напряжении 12V
2. Устойчивость к вибрациям на бездорожье
3. Полная совместимость с бортовой электроникой
Риски:
- Снижение ресурса при использовании LED-ламп без обманок
- Коррозия контактов при попадании влаги в монтажный блок

Параметр	Оценка владельцев	Типичный срок службы
Механическая прочность	★★★★★	7+ лет
Устойчивость к перепадам температур	★★★★☆	5 лет
Чувствительность к перегрузкам	★★★☆☆	2-3 года*

* При установке нештатных потребителей тока

Типичные жалобы на преждевременный выход из строя

Владельцы Нивы Шевроле часто отмечают ненадежность штатного реле поворотов, которое выходит из строя значительно раньше ожидаемого срока эксплуатации. Основная претензия – необходимость замены детали каждые 1-2 года даже при умеренной интенсивности использования световой сигнализации.

Проблема усугубляется тем, что отказ реле поворотов критично влияет на безопасность: перестает работать не только указатель поворотов, но и аварийная сигнализация. Особенно часто поломки фиксируются в регионах с высокой влажностью и перепадами температур.

Распространенные причины отказов

Перегрев контактов из-за повышенной нагрузки при использовании светодиодных ламп без дополнительного сопротивления.
Коррозия внутренних элементов при попадании влаги через негерметичный корпус реле.
Износ механических компонентов (электромагнитное реле) при частом срабатывании в городском цикле.
Низкое качество пайки на контактах микросхемы, ведущее к обрыву цепи.

Симптом	Последствие
Учащенное или неравномерное мигание поворотов	Нарушение режима теплового реле, прогрев компонентов
Полное отсутствие щелчков и сигналов	Обрыв цепи или залипание контактов
Работа только в одном режиме (повороты/аварийка)	Частичный выход из строя управляющей схемы

Отдельно выделяют проблему несовместимости со светодиодными лампами: штатное реле, рассчитанное на высокое сопротивление галогеновых ламп, при установке LED-элементов начинает хаотично срабатывать или перегорает из-за нарушения баланса тока.

Производитель	Модель	Ключевое преимущество
HELLA	4RD 003 510-071	Расширенный температурный диапазон
BOSCH	0 335 209 150	Адаптация к дорожным вибрациям
СтартВОЛЬТ	RS-2001 LED	Поддержка светодиодных ламп + диагностика
FENOX	RL 12V 3-pin Universal	Регулировка частоты мигания

Экономия vs риск: Аналоги экономят 30-80% бюджета, но чаще выходят из строя в течение 1-2 лет.
Ресурс работы: Оригинал служит 5-7 лет против 2-4 лет у проверенных аналогов (Hella, "Калужский завод").
Гарантии: Официальные дилеры дают 2 года гарантии на оригинал, тогда как аналоги обычно ограничены 6-12 месяцами.

Тип реле	Средняя цена (руб)	Ресурс	Гарантия
Оригинал (GM)	800-1200	5-7 лет	24 месяца
Hella (Германия)	500-600	4-5 лет	12 месяцев
ПАО "Автоэлектроника" (РФ)	350-450	3-4 года	12 месяцев
Interpower (Китай)	150-250	1-2 года	6 месяцев

Важно: Дешевые аналоги часто имеют нестабильную работу при перепадах температуры (-30°C), что приводит к отказу аварийной сигнализации или ускоренному миганию поворотов. Оригинальные реле демонстрируют стабильность в экстремальных условиях эксплуатации.

Срок службы реле поворотов в условиях бездорожья

На бездорожье ресурс реле поворотов Нивы Шевроле сокращается из-за экстремальных нагрузок: постоянная вибрация, удары, грязь и влага провоцируют ускоренный износ контактов и коррозию внутренних элементов. Особенно критичны перепады температур и попадание воды в подкапотное пространство при преодолении водных препятствий, что ведет к окислению дорожек платы и залипанию группы контактов.

Внедорожная эксплуатация требует вдвое более частой диагностики реле (раз в 10-15 тыс. км) по сравнению с городским режимом. Характерные признаки скорого выхода из строя включают хаотичное мигание поворотников, самопроизвольное отключение сигналов или полный отказ при включении. Наиболее уязвимы негерметичные реле старого образца – их контакты быстро покрываются нагаром от искрения при тряске.

Факторы, влияющие на износ

Вибрационная нагрузка – разрушение паек и микротрещины на плате
Гидроудары – короткое замыкание при попадании воды в реле
Пылевые загрязнения – засорение подвижного якоря механизма
Перегрузки электропроводки – искрение из-за окисления разъемов

Условия эксплуатации	Средний срок службы	Типичные неисправности
Городской режим	3-5 лет	Естественный износ контактов
Активное бездорожье	1-2 года	Коррозия, залипание, обрыв катушки

Для продления ресурса владельцы рекомендуют: устанавливать герметичные реле в термостойком корпусе (например, Bosch 0 332 019 150), защищать блок дополнительным кожухом, регулярно чистить контакты разъема и обрабатывать их токопроводящей смазкой. Критично важно исключить установку дешевых аналогов – их механизм не рассчитан на ударные нагрузки.

Альтернативные причины неработоспособности указателей поворота

Помимо классических проблем с реле-прерывателем (например, выход из строя самого реле К3 или его контактов в монтажном блоке), неисправность поворотов на Ниве Шевроле может быть вызвана рядом других факторов. Поиск следует начинать с проверки самых простых и вероятных вариантов, исключая их последовательно.

Электрическая цепь указателей поворота включает несколько уязвимых элементов помимо реле, подверженных коррозии, механическому повреждению или естественному износу. Не стоит забывать и о конструктивных особенностях автомобиля, которые могут влиять на работоспособность системы.

Возможные причины и точки проверки

Перегоревшие лампы: Одновременный выход из строя обеих ламп в одном повторителе маловероятен, но возможен. Проверьте нити накаливания во всех лампах указателей (передние, задние, боковые повторители на крыльях).
Плохая "масса": Окисление контактов на "массовых" точках кузова, к которым крепятся патроны ламп или корпуса фонарей. Особенно актуально для задних фонарей.
Обрыв или замыкание проводки:
- Перетирание жгута в районе гофры между кузовом и задней дверью (характерно для универсалов).
- Повреждение проводов в гофре передних крыльев (к повторителям).
- Короткое замыкание в патроне лампы или на клеммах фонаря из-за влаги и грязи.
Неисправность подрулевого переключателя: Износ или окисление контактов внутри комбинации переключателя света/поворотов на рулевой колонке. Может проявляться как неработоспособность только одного направления (левого/правого).
Проблемы с контактами в монтажном блоке: Окисление, подгар или ослабление фиксации не только реле К3, но и самих колодок, куда оно вставляется, а также предохранителя F16 (15А), отвечающего за цепь поворотов.
Некорректная работа аварийной сигнализации: Кнопка аварийки и ее цепь связаны с цепью поворотов. Неисправная кнопка или ее контакты могут влиять на работу штатных указателей.
Некачественное реле или несоответствие параметров: Установка реле неподходящего типа (например, без диода для гашения ЭДС самоиндукции катушки) или реле с дефектом, даже нового.

Список источников

Для подготовки материала использовались технические документы и пользовательские обзоры.

Ключевые источники информации перечислены ниже.

Официальное руководство по эксплуатации Chevrolet Niva
Форум владельцев Chevrolet Niva: раздел по электрике и реле
Технические бюллетени и сервисные мануалы
Автомобильные журналы: статьи по ремонту и обслуживанию
Видеообзоры на платформе YouTube: каналы автомобильных экспертов
Отзывы владельцев на автомобильных порталах (Drive2.ru, Отзовик)
