Монтаж дизельного двигателя на УАЗ своими руками

Статья обновлена: 18.08.2025

Установка дизельного двигателя на автомобиль УАЗ – технически сложная задача, требующая тщательной подготовки и профессионального подхода. Данная процедура позволяет значительно улучшить эксплуатационные характеристики внедорожника.

Качественная замена силового агрегата требует не только подбора совместимого дизельного мотора, но и адаптации систем управления, трансмиссии и навесного оборудования. Грамотная установка обеспечит повышенную топливную экономичность и увеличенный крутящий момент.

Перед началом работ необходимо провести детальный анализ технической документации, подготовить специальный инструмент и убедиться в наличии всех необходимых комплектующих. От точности выполнения каждого этапа зависит конечный результат модернизации.

Оценка целесообразности дизелизации вашего УАЗ

Переоборудование УАЗ под дизельный двигатель требует значительных ресурсов: финансовых (от 150 тыс. руб. за контрактный мотор без установки), временных (недели сложных работ) и технических (необходимость переделки систем).

Экономия на топливе компенсирует затраты только при больших пробегах (от 30 тыс. км/год), а надежность зависит от качества донорского агрегата и квалификации установщика.

Ключевые критерии оценки

Финансовая целесообразность:

Прямые затраты: двигатель + адаптеры + выхлоп + топливная система
Скрытые расходы: доработка электроники, замена сцепления, расточка туннеля КПП
Окупаемость: при цене солярки на 15% ниже бензина и расходе 9л/100км

Годовой пробег	Срок окупаемости
Менее 15 тыс. км	Более 7 лет
25-30 тыс. км	4-5 лет
Свыше 40 тыс. км	2-3 года

Технические риски:

Несоответствие посадочных мест рамы (требуются переходные пластины)
Необходимость замены КПП или изготовления переходного кожуха
Перепрошивка ЭБУ или установка отдельного блока управления

Эксплуатационные факторы:

Увеличение массы на 60-100 кг влияет на развесовку
Требуется усиление системы охлаждения
Сложности с прохождением ТО при кустарной установке

Выбор подходящего дизельного двигателя для установки

Первостепенно оцените совместимость габаритов и массы агрегата с моторным отсеком УАЗ. Замерьте расстояние от радиатора до брандмауэра, ширину лонжеронов, высоту под капотом – двигатель не должен контактировать с кузовными элементами при вибрациях. Учитывайте нагрузку на переднюю ось: дизели тяжелее бензиновых аналогов, что требует усиления подвески.

Проанализируйте посадочные точки крепления двигателя и их соответствие штатным подушкам УАЗ. Несовпадение потребует изготовления индивидуальных кронштейнов или сварки новых силовых элементов рамы. Проверьте расположение навесного оборудования (генератор, компрессор ГУР) – оно не должно мешать рулевой рейке или элементам шасси.

Ключевые параметры при подборе

Тип топливной системы: Common Rail (сложная электроника, высокая производительность) или механический ТНВД (проще адаптация, ремонтопригодность)
Совместимость с трансмиссией: проверьте совпадение посадочного фланца КПП УАЗ, необходимость адаптера сцепления, нагрузку на раздаточную коробку
Электрическая интеграция: наличие CAN-шины, требования к АКБ, совместимость с генератором УАЗ, датчиками температуры/масла
Мощность и крутящий момент: оптимально 110-150 л.с. для сохранения ресурса штатных узлов без радикального тюнинга

Популярные варианты для замены:

Двигатель	Особенности	Сложность установки
ЗМЗ-514	Штатный для УАЗ Патриот, минимальная доработка креплений	Низкая
HYUNDAI D4BH	Компактные габариты, механический ТНВД, 125 л.с.	Средняя
OM616 (Mercedes)	Высочайший ресурс, требует адаптера КПП	Высокая

Обязательно проверьте доступность запчастей и сервисной документации. Для двигателей с электронным управлением (ECU) заранее решите вопрос с иммобилайзером и согласованием приборной панели. Рассчитайте бюджет с учетом не только стоимости мотора, но и переходных пластин, доработки выхлопной системы, замены радиатора и топливных магистралей.

Подготовка необходимых инструментов и оборудования для работы

Соберите специализированный инструмент для демонтажа старого и монтажа нового силового агрегата. Убедитесь в наличии подходящего рабочего пространства – потребуется смотровая яма, эстакада или подъёмник с грузоподъёмностью от 2 тонн. Проверьте исправность всех подъёмных приспособлений перед началом работ.

Заранее подготовьте расходные материалы для замены уплотнителей и крепежа. Новые болты крепления двигателя должны строго соответствовать техническим требованиям производителя по классу прочности. Организуйте систему хранения мелких деталей – используйте магнитные лотки или контейнеры с маркировкой.

Основной комплект инструментов

Подъёмные устройства: таль цепная (1.5-2т), гидравлическая тележка, стропы текстильные/цепные
Ключи и головки: комплекты рожковых, накидных, торцевых (размеры 8-24мм), трещоточные механизмы, воротки
Специнструмент: съёмник шкивов, выколотки для валов, съёмник подшипников, гидравлический пресс

Дополнительное оборудование

Монтажная лопатка для демонтажа патрубков
Диагностический сканер для адаптации ЭБУ
Компрессор с пистолетом для продувки магистралей
Набор щупов для регулировки зазоров

Расходники	Назначение
Герметик анаэробный	Уплотнение фланцев ГБЦ
Термостойкая смазка	Обработка шлицев валов
Медная паста	Антиприхватное покрытие болтов
Тормозная жидкость	Прокачка гидропривода сцепления

Важно: подготовьте защитные средства – очки, перчатки из нитрила, ветошь для сбора технических жидкостей. Для фиксации положения агрегатов используйте монтажные клинья из дерева твёрдых пород.

Этапы снятия старого двигателя с автомобиля УАЗ

Подготовьте рабочее пространство: обеспечьте устойчивое положение автомобиля на подъемнике или эстакаде, используйте противооткатные упоры. Соберите необходимый инструмент: набор головок, трещотки, съемники, домкраты, стяжки для цепей ГРМ. Приготовьте емкости для слива технических жидкостей и контейнеры для мелких деталей.

Отключите аккумуляторную батарею первым действием, сняв отрицательную клемму. Демонтируйте элементы, ограничивающие доступ к силовому агрегату: воздушный фильтр в сборе, радиаторную решетку, защитные кожухи. Продумайте схему фиксации двигателя при подъеме – потребуется цепная таль или кран-балка с регулируемыми стропами.

Последовательность демонтажа

Слив эксплуатационных жидкостей:
- Охлаждающая жидкость через сливные пробки радиатора и блока
- Моторное масло из поддона картера
- Тормозная жидкость при демонтаже вакуумного усилителя
Отсоединение электрических систем:
- Колодки жгута ЭБУ и датчиков (положения коленвала, температуры, давления)
- Провода стартера и генератора с маркировкой контактов
- Разъемы форсунок и свечей накаливания
Демонтаж навесного оборудования:
- Привод генератора и насоса ГУР (ремень с натяжителем)
- Топливный насос высокого давления с трубопроводами
- Турбокомпрессор с интеркулером (для турбодизелей)
Отсоединение трансмиссии:
- Карданный вал от раздаточной коробки
- Опоры коробки передач с фиксацией веса КПП
- Механизм сцепления (для МКПП)
Фиксация и подъем двигателя:
- Установка съемных проушин на ГБЦ для строп
- Постепенное натяжение цепей с контролем зазоров
- Окончательное откручивание опорных подушек двигателя

Критический этап	Контрольные параметры
Отсоединение топливопроводов	Герметизация штуцеров заглушками
Демонтаж гидроусилителя	Фиксация рулевого колеса в нулевом положении
Снятие сцепления	Отметка взаимного положения дисков

Снятие защиты картера радиатора и передних крыльев при необходимости

Перед началом демонтажа двигателя убедитесь, что автомобиль стоит на ровной площадке с включенным ручным тормозом. Подготовьте необходимый инструмент: набор головок с воротком, трещотку, торцевые ключи и удлинители, а также домкрат с подставками для безопасной фиксации кузова.

Снимите клеммы с аккумулятора для исключения короткого замыкания. При наличии дополнительного оборудования (лебедка, КАН-блок) отключите электропроводку и демонтируйте мешающие элементы, предварительно зафиксировав их расположение маркером или фотосъемкой.

Порядок демонтажа защитных элементов

Защита картера двигателя и радиатора:

Поддомкратьте переднюю часть авто, установите на подставки
Выкрутите крепежные болты по периметру защиты (обычно 10-14 шт)
Придерживая конструкцию, аккуратно снимите ее, контролируя положение проводов и шлангов

Передние крылья: Демонтируются только при ограниченном рабочем пространстве или установке спецоборудования:

Отсоедините пистоны крепления подкрылков
Выкрутите болты в зоне стойки амортизатора
Снимите крепления в моторном отсеке и вдоль порогов

Все снятые болты и мелкие детали складывайте в промаркированные емкости. Особое внимание уделите фиксации тормозных шлангов и проводки при работе в колесных арках – используйте стяжки для подвешивания.

Отсоединение подкапотной электропроводки и жгутов от старого двигателя

Перед началом работ обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте набор отверток, ключей и съемников, а также маркировочные бирки или изоленту с маркером для идентификации разъемов.

Сфотографируйте расположение всех жгутов и подключений – это упростит сборку на новом двигателе. Убедитесь в свободном доступе к нижним разъемам возле стартера и топливной аппаратуры.

Порядок демонтажа

Датчики и форсунки:
- Отсоедините колодку датчика температуры охлаждающей жидкости.
- Снимите разъемы с форсунок, аккуратно отжав фиксаторы.
Система зажигания и генератор:
- Отключите высоковольтные провода от катушек зажигания.
- Снимите клемму с генератора и разъем регулятора напряжения.
Топливная система и стартер:
- Отсоедините топливные трубки от ТНВД, предварительно сбросив давление.
- Открутите питающий провод стартера и снимите управляющий разъем.
Крепления жгутов:
- Выкрутите саморезы и высвободите пластиковые хомуты, фиксирующие жгуты к кронштейнам двигателя.
- Аккуратно вытяните провода из направляющих клипс на блоке цилиндров.

Важно: При отсоединении разъемов не тяните за провода – используйте только корпус колодки. Все освобожденные жгуты аккуратно отведите в сторону от двигателя и закрепите их на кузове, чтобы исключить повреждение при извлечении мотора.

Демонтаж систем охлаждения отопителя старого силового агрегата

Перед началом работ слейте охлаждающую жидкость из системы, открыв сливные пробки радиатора и блока цилиндров. Подготовьте ёмкости для сбора ОЖ объёмом не менее 10 литров, учитывая возможные протечки. Убедитесь в отсутствии давления в системе, осторожно открутив крышку расширительного бачка после остывания двигателя.

Отсоедините патрубки отопителя салона, предварительно ослабив хомуты крестовой отвёрткой или торцевым ключом. Поместите ветошь под соединения для впитывания остатков жидкости. Демонтируйте металлические трубки контура охлаждения, ведущие к теплообменнику печки – фиксирующие скобы крепятся болтами под ключ на 10 или 13 мм.

Ключевые этапы демонтажа

Снимите вентилятор отопителя салона:
- Отключите разъёмы питания и управления
- Выкрутите крепёжные саморезы из корпуса печки
- Извлеките вентилятор вместе с крыльчаткой
Демонтируйте радиатор печки:
- Ослабьте болты крепления кожуса
- Отсоедините дренажную трубку конденсата
- Аккуратно вытяните радиатор, не повреждая ламели
Извлеките расширительный бачок:
- Отсоедините пароотводящий шланг
- Открутите кронштейн крепления к кузову

Узел	Инструмент	Примечание
Хомуты патрубков	Отвёртка PH2 / ключ 7мм	Использовать новые при сборке
Трубки охлаждения	Ключи 10-13мм	Проверить целостность резьбы
Крепления радиатора	Головка на 8мм	Болты подвержены коррозии

Внимательно осмотрите снятые компоненты на предмет трещин в пластике, коррозии металлических элементов и эластичности резиновых патрубков. Особое внимание уделите состоянию термостата – его демонтаж осуществляется после слива остатков ОЖ через открытый сливной кран.

Заглушите открытые отверстия в блоке цилиндров и ГБЦ чистыми ветошями или пластиковыми крышками для предотвращения попадания пыли и инородных предметов. Маркируйте снятые шланги изолентой с обозначениями (например: "к печке", "от расширителя") для упрощения последующей сборки.

Снятие топливных магистралей, гидроусилителя руля и системы сцепления

Отсоедините топливные трубки высокого и низкого давления от топливного насоса и фильтров, предварительно ослабив хомуты крепления. Закройте открытые концы заглушками для предотвращения утечек топлива и попадания загрязнений. Слейте остатки топлива в подготовленную емкость.

Снимите шланги гидроусилителя руля, отсоединив их от насоса ГУР и рулевой рейки. Обязательно подставьте емкость для сбора рабочей жидкости и немедленно закройте отверстия в шлангах и агрегатах чистыми пробками. Ослабьте крепление кронштейнов магистралей к блоку двигателя и кузову.

Порядок демонтажа системы сцепления

Отсоедините трос или гидравлическую магистраль сцепления от вилки выключения сцепления.
Снимите гидрорабочий цилиндр (если установлен), открутив крепежные болты и аккуратно отведите его в сторону.
Демонтируйте картер сцепления, открутив все болты крепления к блоку двигателя.

Ключевые моменты безопасности:

Запрещено оставлять топливные магистрали и шланги ГУР открытыми.
Маркируйте снятые шланги и разъемы для упрощения сборки.
Используйте только чистый инструмент во избежание повреждения уплотнительных поверхностей.

Система	Тип соединения	Инструмент
Топливные трубки	Быстросъемы/гайки	Торцевой ключ 10-17мм
Шланги ГУР	Хомуты/резьба	Отвертка, ключ 12-14мм
Гидропривод сцепления	Болты/гидрофитинг	Ключ 13мм, спецключ для трубок

Подготовка посадочного места для нового дизельного двигателя

Тщательно очистите моторный отсек от грязи, масляных пятен и старых уплотнителей металлической щёткой и растворителем. Обработайте поверхности антикоррозийным составом, особое внимание уделяя точкам крепления подушек двигателя и кронштейнов.

Демонтируйте старые опоры силового агрегата, проверьте целостность крепёжных точек на лонжеронах и поперечине. При необходимости усильте проблемные зоны наваркой металлических пластин толщиной 3-5 мм.

Ключевые этапы модификации

Корректировка креплений:

Сравните геометрию штатных отверстий под подушки с посадочными размерами нового дизеля
Перенесите разметку крепёжных точек на раму при помощи шаблона или контрольных замеров
Просверлите новые отверстия сверлом по металлу Ø12-14 мм при несовпадении осей

Важно! Используйте заводские проушины на блоке цилиндров как основу для позиционирования. Зазор между валом КПП и карданом после установки не должен превышать 1-3 мм.

Элемент	Параметр контроля
Передние подушки	Соосность ±0.5 мм относительно оси КПП
Задняя опора	Перпендикулярность раме (проверка угольником)

Установите временные направляющие шпильки в крайние отверстия креплений для точной посадки двигателя. Подберите резино-металлические подушки с учётом веса дизеля – стандартные узлы от бензинового УАЗ обычно требуют замены.

Подгонка переходной плиты (адаптера) к коробке передач УАЗ

Точная подгонка переходной плиты к штатному фланцу коробки передач УАЗ критична для соосности валов и предотвращения вибраций. Перед монтажом тщательно очистите поверхность фланца КПП от грязи и старой прокладки, проверьте отсутствие деформаций и забоин. Убедитесь, что отверстия на адаптере совпадают с крепежными точками коробки без перекосов.

Используйте контрольные штифты или направляющие болты для предварительной центровки плиты относительно первичного вала КПП. Приложите адаптер к фланцу и проверьте зазор по всему периметру с помощью щупа – допустимое отклонение не должно превышать 0.1 мм. При необходимости произведите притирку поверхностей плиты на токарном станке или шабрингом.

Ключевые этапы подгонки

Проверка соосности:
- Установите индикаторную стойку на корпус КПП
- Замерьте биение посадочного отверстия под подшипник первичного вала
- Допуск радиального биения: не более 0.05 мм

Калибровка крепежа:

Элемент	Требование
Болты	Класс прочности 10.9
Шайбы	Контрогайки или пружинные
Диаметр отверстий	+0.5 мм к диаметру болта

Финишная сборка:
- Нанесите герметик на стык (кроме зоны масляных каналов)
- Затягивайте болты крест-накрест с моментом 75-80 Нм
- Проверьте свободное вращение валов вручную после фиксации

После установки адаптера заполните коробку передач маслом и выполните пробный запуск без нагрузки. Контролируйте отсутствие течи масла в зоне стыка и посторонних шумов при работе. При выявлении вибраций на оборотах выше 2000 об/мин потребуется повторная юстировка соосности.

Сравнение габаритов креплений нового двигателя и конструкции УАЗ

Точное соответствие точек крепления силового агрегата к раме или подрамнику – критический фактор при установке дизеля. Штатные монтажные лапы оригинального двигателя УАЗ редко совпадают с крепёжными элементами импортных или современных отечественных дизельных моторов. Необходимо замерять межосевые расстояния крепёжных проушин, их высоту относительно поддона картера и вылет вперёд/назад относительно центральной оси коленчатого вала.

Ключевое внимание уделите геометрии опор: передние часто фиксируются через поперечину к лонжеронам рамы, а задняя (реактивная) тяга обычно крепится ниже коробки передач к специальному кронштейну. Разница в массе и вибронагруженности дизеля требует усиленных сайлент-блоков или гидроопор, чьи посадочные диаметры и высота должны соответствовать как проушинам двигателя, так и кронштейнам на раме.

Основные узлы для сверки

Передние опоры: Сравните ширину между центрами болтов на блоке цилиндров и ширину монтажных мест на поперечине рамы. Проверьте угол наклона опор.
Задняя опора (под коробкой): Замерьте расстояние от задней плоскости блока до крепёжных отверстий КПП и сопоставьте с расположением кронштейна на раме, учитывая длину коробки передач.
Реактивная штанга: Определите точки её крепления на двигателе/КПП и на раме – вектор нагрузки должен совпадать с осью штанги без перекоса.

Параметр	Штатный двигатель УАЗ	Новый дизельный двигатель
Расстояние между передними лапами (поперек)	~420-450 мм	Требует замера
Высота оси крепления от поддона	~150-180 мм	Требует замера
Диаметр отверстий под болты	Ø12-14 мм	Требует сверки

Важно: При несовпадении потребуется изготовление переходных плит или индивидуальных кронштейнов, повторяющих контур креплений нового двигателя и интегрирующихся в точки штатных опор рамы УАЗ. Зазор между агрегатом и элементами кузова (радиатор, рулевая колонка) должен оставаться не менее 15-20 мм.

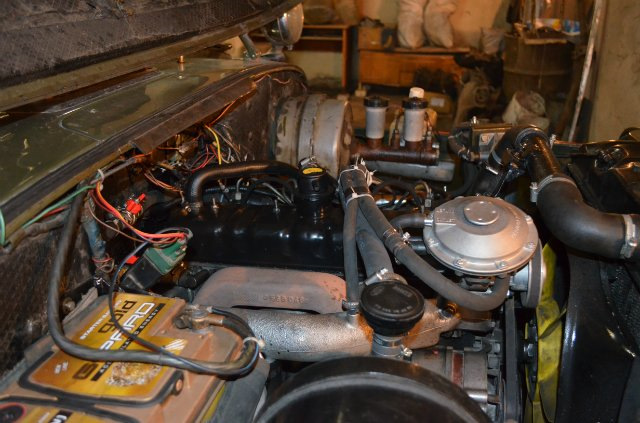

Монтаж дизельного двигателя на подготовленное посадочное место

Установите силовой агрегат на монтажные опоры, обеспечивая точное совпадение крепежных отверстий подушек двигателя с проушинами рамы. Используйте подъемное оборудование для плавного опускания, контролируя отсутствие перекосов. Предварительно нанесите графитовую смазку на резиновые демпферы подушек для облегчения позиционирования.

Временно зафиксируйте двигатель болтами через опорные кронштейны без полной затяжки. Проверьте зазор между задней стенкой блока цилиндров и перегородкой кабины – он должен составлять не менее 30 мм. Убедитесь в отсутствии контакта топливных трубок высокого давления с элементами кузова при раскачивании агрегата вручную в пределах демпферов.

Стыковка трансмиссии и окончательная фиксация

Сдвиньте коробку передач по направляющим штифтам до плотного прилегания к двигателю. Совместите первичный вал КПП со шлицами маховика через смотровое окно, проворачивая коленвал за болт крепления шкива. Затяните болты крепления коробки к двигателю с моментом 75-85 Н∙м в диагональной последовательности.

Критические параметры центровки:

Соосность валов двигателя и КПП – проверяется индикаторной стойкой (допуск 0,3 мм)
Параллельность оси коленвала продольной плоскости рамы (отклонение ≤1°)

Элемент крепления	Момент затяжки (Н∙м)
Передние опоры двигателя	90-110
Задние опоры КПП	70-85
Кронштейн растяжки	45-60

Выполните финальную затяжку всех крепежных элементов динамометрическим ключом согласно таблице. Установите защитный кожух маховика и проверьте свободный ход агрегата при покачивании – допустимое смещение в демпферах не должно превышать 5 мм в любом направлении.

Присоединение силового агрегата к коробке передач через адаптер

Перед соединением двигателя с коробкой передач установите переходную плиту (адаптер) на тыльную сторону блока цилиндров. Совместите монтажные отверстия адаптера с отверстиями на двигателе, используя оригинальные болты крепления КПП или специальный крепёж из комплекта конверсии. Затяните болты динамометрическим ключом с усилием, указанным производителем адаптера.

Нанесите тонкий слой термостойкой смазки на шлицы первичного вала коробки передач и на направляющую втулку выжимного подшипника. Аккуратно подведите коробку передач к адаптеру, следя за совпадением оси первичного вала с центром ведомого диска сцепления. Избегайте перекоса агрегатов – используйте монтажные рычаги или помощь ассистента для точной центровки.

Ключевые этапы монтажа

Установите сцепление: зафиксируйте ведомый диск ступицей, отцентрируйте его специальным оправкой относительно маховика. Затяните болты корзины сцепления крест-накрест с регламентированным моментом.
Соедините коробку с адаптером: вставьте первичный вал в шлицы сцепления, одновременно совмещая нижние опоры КПП с проушинами на адаптере. Контролируйте зазор между картером сцепления и адаптером – он должен быть равномерным по всему периметру.
Крепёж коробки: вставьте и равномерно затяните все болты крепления КПП к адаптеру (обычно 6-8 шт.). Проверьте свободное перемещение вилки выключения сцепления.
Проверка соосности: вручную проверните коленчатый вал за болт крепления шкива на 2-3 оборота. Отсутствие заеданий и посторонних шумов подтвердит правильность центровки.

Тип адаптера	Особенности монтажа
Литая стальная плита	Требует точной подгонки посадочных плоскостей, жёсткое соединение
Композитный набор проставок	Допускает регулировку толщины пакета, чувствителен к перекосу

Важно: Убедитесь в совместимости длины первичного вала КПП с вылетом коленвала после установки адаптера. При необходимости замените вал или используйте проставку-удлинитель. После сборки проверьте ход педали сцепления и уровень масла в коробке перед запуском двигателя.

Подключение топливной системы для дизельного двигателя

Основная задача – организовать бесперебойную подачу солярки от бака к ТНВД, исключив подсос воздуха и обеспечив необходимую чистоту топлива. Используйте только специализированные дизельные топливные шланги, рассчитанные на высокое давление и агрессивную среду.

Обязательно устанавливается сепаратор-влагоотделитель грубой очистки перед фильтром тонкой очистки. Дизельные двигатели критичны к наличию воды и механических частиц в топливе – их попадание в ТНВД или форсунки приведёт к дорогостоящему ремонту.

Ключевые этапы подключения

Монтаж фильтрующих элементов
- Сепаратор устанавливается максимально близко к топливному баку (ниже его уровня по возможности).
- Фильтр тонкой очистки размещается между сепаратором и ТНВД, защищён от вибраций и тепла.
Прокладка топливных магистралей
- Подающая магистраль: от бака → сепаратор → фильтр тонкой очистки → вход ТНВД (маркируется «IN»).
- «Обратка»: выход ТНВД (маркируется «OUT») → слив в бак. Диаметр труб/шлангов должен соответствовать рекомендациям производителя двигателя.
- Избегайте резких изгибов шлангов и контакта с подвижными/нагретыми частями.
Подключение ТНВД и форсунок
- Топливопроводы высокого давления (между ТНВД и форсунками) – только медные или стальные трубки заводского изготовления.
- Затяжку гаек на штуцерах ТНВД и форсунок производите динамометрическим ключом с моментом, указанным в мануале двигателя.
Удаление воздуха (прокачка)
- После сборки система заполняется топливом через заливную горловину фильтра тонкой очистки.
- Воздух стравливается через специальные клапаны на ТНВД и фильтрах последовательно от сепаратора к ТНВД.

Типичные ошибки при подключении

Ошибка	Последствие
Применение бензиновых шлангов	Разрушение материала соляркой, течи, пожар
Отсутствие сепаратора	Быстрый выход из строя фильтра тонкой очистки, риск гидроудара
Негерметичность соединений на всасывающей линии	Подсос воздуха, затруднённый пуск, неустойчивая работа
Перегибы или заломы топливных шлангов	Снижение подачи топлива, перегрузка подкачивающего насоса

Проверка и подключение новой системы охлаждения двигателя

Перед установкой радиатора, помпы и патрубков визуально осмотрите все компоненты на отсутствие трещин, деформаций и повреждений уплотнительных поверхностей. Убедитесь, что конструкция радиатора соответствует модели двигателя и монтажным точкам кузова УАЗ, проверьте герметичность пробки бачка тестовым давлением 0.1 МПа.

Смажьте патрубки мыльным раствором для облегчения посадки, устанавливайте их с равномерным затягом хомутов (8-10 Н·м). При монтаже радиатора оставьте технологический зазор 15-20 мм между ним и вентилятором, закрепите кронштейны через демпфирующие прокладки.

Последовательность подключения контуров

Верхний патрубок: соедините выход термостата с верхним штуцером радиатора
Нижний контур: подведите патрубок от помпы к нижнему радиаторному штуцеру
Печка салона: подключите шланги к штуцерам на блоке цилиндров и рубашке ГБЦ
Расширительный бачок: присоедините перепускной шланг от термостата и пароотводящую магистраль

Важные моменты заполнения системы:

Используйте только рекомендованный антифриз (обычно G12 или G13)
При заливке приподнимите передок автомобиля на 10-15° для выхода воздушных пробок
Запустите двигатель без крышки расширительного бачка до срабатывания вентилятора

Контрольный параметр	Нормальное значение
Рабочая температура	85-95°C
Давление в системе (на прогретом моторе)	1.1-1.5 бар
Температура верхнего/нижнего патрубка радиатора	ΔT=15-20°C

После пробной поездки проверьте все соединения на течи, при необходимости дозаправьте охлаждающую жидкость до уровня между метками MIN/MAX на расширительном бачке. Убедитесь в корректной работе термостата и отсутствии локальных перегревов.

Монтаж воздуховодов интеркулера турбонаддува при наличии

Перед началом работ убедитесь в наличии всех компонентов системы: интеркулер, патрубки воздуховодов различного диаметра и конфигурации (прямые, угловые, S-образные), хомуты соответствующего размера, резиновые уплотнители, крепежные кронштейны. Тщательно сверьтесь со схемой размещения интеркулера и трассировки воздушных магистралей для конкретной модели УАЗ и двигателя. Необходимо проверить целостность интеркулера (отсутствие вмятин, засоров сот) и патрубков (трещины, расслоение резины).

Проведите примерку всех элементов "на сухую" без фиксации. Определите оптимальную последовательность соединения патрубков между турбокомпрессором, интеркулером и впускным коллектором, учитывая минимальные радиусы изгибов и отсутствие перегибов. Особое внимание уделите участкам вблизи подвижных элементов (радиатор, вентилятор), вращающихся деталей (шкивы, ремни) и горячих поверхностей (выпускной коллектор) – обеспечьте зазоры не менее 3-5 см. Наметьте точки крепления кронштейнов для жесткой фиксации патрубков.

Последовательность сборки и герметизации

Установка интеркулера: Закрепите интеркулер на штатное место радиаторной решетки или перед ней, используя предусмотренные кронштейны. Следите за ориентацией входного и выходного патрубков.
Монтаж напорного тракта (турбина → интеркулер):
- Наденьте первый патрубок на выходной штуцер турбокомпрессора, затяните хомут.
- Последовательно соедините остальные патрубки магистрали, ведя линию к входному патрубку интеркулера.
- Фиксируйте хомутами только после полной сборки участка и проверки соосности.
Монтаж выходного тракта (интеркулер → впускной коллектор):
- Наденьте патрубок на выходной штуцер интеркулера.
- Соберите магистраль до дроссельного узла/впускного коллектора, соблюдая плавность изгибов.
- Особенно тщательно закрепите соединение с впускным коллектором – это зона высокого давления.
Фиксация и проверка:
- Затяните все хомуты крест-накрест с рекомендуемым моментом (обычно 5-10 Нм).
- Жестко зафиксируйте воздуховоды к кузову или раме кронштейнами через резиновые демпферы для гашения вибраций.
- Визуально убедитесь в отсутствии перекосов, касаний и провисаний патрубков.

После запуска двигателя проверьте герметичность системы на всех режимах работы (холостой ход, средние и высокие обороты под нагрузкой). Признаки утечки – шипение, падение мощности, черный дым. Для точного контроля обработайте стыки мыльным раствором – появление пузырей укажет на неплотность. Устраните найденные утечки подтяжкой хомутов или заменой дефектных патрубков.

Настройка стартерной цепи управления двигателем и генератором

После монтажа дизельного двигателя на УАЗ критически важна корректная коммутация стартерной цепи и генератора. Неправильное подключение приведет к отказу запуска, разряду АКБ или повреждению электрооборудования.

Основные компоненты цепи включают: аккумуляторную батарею, стартер, генератор, реле стартера, замок зажигания и силовые провода. Сечение проводов должно соответствовать пусковым токам дизеля (рекомендуется не менее 25 мм² для силовых линий).

Последовательность подключения и регулировки

Стартерная цепь:

Подключите плюсовой кабель от АКБ к верхней клемме стартера (провод маркируется красной изоляцией)
Соедините управляющий вывод стартера (тонкий провод) с контактом "50" реле через замок зажигания
Проверьте цепь массы: минус АКБ → корпус стартера → двигатель → кузов (дополните медной шиной при необходимости)

Генераторная цепь:

Клемма генератора	Назначение	Подключение
B+	Силовой выход	Прямая линия к плюсу АКБ через предохранитель 80-100А
D+	Управление	Через лампу заряда на приборной панели к замку зажигания
W	Тахометр	К датчику оборотов (если предусмотрен)

Обязательные проверки после монтажа:

Свободный ход бендикса стартера (1-5 мм)
Натяжение приводного ремня генератора (прогиб 10-15 мм при усилии 10 кгс)
Заземление корпусов генератора и стартера на двигатель

Тестирование работоспособности: При включении зажигания контрольная лампа на панели должна загораться. После пуска двигателя - гаснуть при напряжении 13.8-14.5В на клеммах АКБ. Отсутствие свечения лампы на всех режимах указывает на обрыв в цепи D+.

Первый запуск двигателя проверка работы после установки

Перед первым запуском тщательно проверьте все системы. Убедитесь в надежности крепления двигателя и коробки передач, правильном подключении топливных магистралей (особенно обратки), электрических разъемов (стартер, генератор, датчики), патрубков системы охлаждения и выхлопной трубы. Залейте необходимое количество моторного масла соответствующей спецификации, охлаждающей жидкости и дизельного топлива.

Крайне важно убедиться, что система смазки заполнена и двигатель не запустится "на сухую". Проверьте уровень масла после заливки. Удостоверьтесь в наличии заряда аккумуляторной батареи, достаточного для уверенной прокрутки коленчатого вала. Снимите защиту с вентилятора системы охлаждения на время запуска и проверки.

Подготовка и Процедура Запуска

Перед поворотом ключа выполните следующие подготовительные шаги:

Прокачайте топливную систему: Ослабьте гайки на топливопроводах высокого давления у форсунок (или на ТНВД, если предусмотрено конструкцией). Качайте ручной подкачивающей помпой до появления чистого топлива без пузырьков воздуха из всех точек. Затяните гайки.
Проверьте подачу питания: Включите зажигание, убедитесь в работе лампы аварийного давления масла и сигнала свечей накаливания (если установлены). Дождитесь погасания лампы накала.
Поставьте нейтральную передачу и включите стояночный тормоз.

Теперь можно приступать к запуску:

Действие	Описание
1. Предварительная прокрутка	Выжмите педаль сцепления. Включите стартер на 10-15 секунд без подачи топлива (педаль газа не нажимать), чтобы создать давление масла в системе.
2. Основной запуск	Повторно включите стартер. Как только коленвал начнет уверенно вращаться, кратко нажмите педаль акселератора на 1/3 хода. Двигатель должен запуститься.
3. Прогрев	После запуска немедленно проверьте наличие струйки масла под давлением (если есть аварийная лампа - она должна погаснуть). Дайте двигателю поработать на средних оборотах (1500-2000 об/мин) минимум 3-5 минут для прогрева и стабилизации.

Проверка Работы Двигателя

Во время и после прогрева внимательно контролируйте следующие параметры и признаки:

Визуальный осмотр: Немедленно проверьте под двигателем и вокруг него на предмет утечек топлива, масла, антифриза. Осмотрите соединения выхлопной системы.
Звук работы: Прислушайтесь. Дизель должен работать ровно, без посторонних стуков, свиста, металлического звона. Допустим небольшой стук форсунок.
Цвет выхлопных газов: Сразу после запуска допустим белый или сизый дым (несгоревшее топливо/масло, конденсат). Он должен исчезнуть по мере прогрева. Черный дым (неполное сгорание) или синий (горит масло) - признаки неисправности.
Контрольные приборы: Постоянно следите за указателями температуры охлаждающей жидкости и давления масла. Температура должна плавно подниматься до рабочей (80-95°C), давление масла - быть в норме для вашего двигателя на холостом ходу и при средних оборотах.
Стабильность холостого хода: После прогрева плавно сбросьте обороты до холостых. Двигатель должен работать устойчиво, без подергиваний и попыток заглохнуть.

Если двигатель не запустился с первой попытки, дайте стартеру отдохнуть 1-2 минуты. Повторите попытку, включая предварительную прокрутку. При неудаче проверьте подачу топлива, компрессию и искру накала. После успешного запуска и тщательной проверки работы на месте, двигатель готов к обкатке.

Список источников

При подготовке материалов по установке дизельного двигателя на УАЗ критически важно опираться на проверенную техническую информацию. Ниже приведены категории источников, содержащих практические руководства, схемы и нормативные требования.

Следующие ресурсы предоставляют детальные инструкции по совместимости агрегатов, особенностям монтажа и юридическому оформлению переоборудования. Рекомендуется перепроверять данные в нескольких источниках.

Официальная техническая документация

Руководство по ремонту и эксплуатации УАЗ конкретной модели (год выпуска)
Factory Service Manual для устанавливаемого дизельного двигателя
Электросхемы штатной проводки УАЗ и двигателя

Специализированные автофорумы

uazbuka.ru – разделы по двигателям и тюнингу
drive2.ru/communities – клубы владельцев УАЗ
форум 4x4tuning.ru – технические решения

Видеоинструкции

YouTube-каналы по переоборудованию внедорожников
Видеоотчёты с этапами установки двигателя

Нормативные акты

Технический регламент Таможенного союза "О безопасности колёсных ТС"
Правила внесения изменений в конструкцию ТС (Приказ МВД №1123)

Техническая литература

"Дизельные двигатели: теория и ремонт" – учебные пособия
Справочники по адаптации систем впрыска
