Ремень ГРМ - Чем грозит обрыв и как его избежать

Статья обновлена: 18.08.2025

Скрытый под пластиковыми кожухами, ремень газораспределительного механизма (ГРМ) выполняет одну из самых критичных функций в двигателе внутреннего сгорания. Эта незаметная деталь синхронизирует вращение коленчатого и распределительного валов, гарантируя точное взаимодействие поршней и клапанов.

Обрыв ремня ГРМ во время работы мотора – катастрофическая поломка. Без синхронизации клапаны сталкиваются с поршнями, деформируются, ломаются, повреждают цилиндры и головку блока. Ремонт после такого удара требует огромных затрат, а часто означает замену всего двигателя.

Понимание принципа работы ремня ГРМ, знание признаков его износа и строгое соблюдение регламента замены – единственный способ предотвратить разрушительные последствия обрыва и сохранить "сердце" вашего автомобиля.

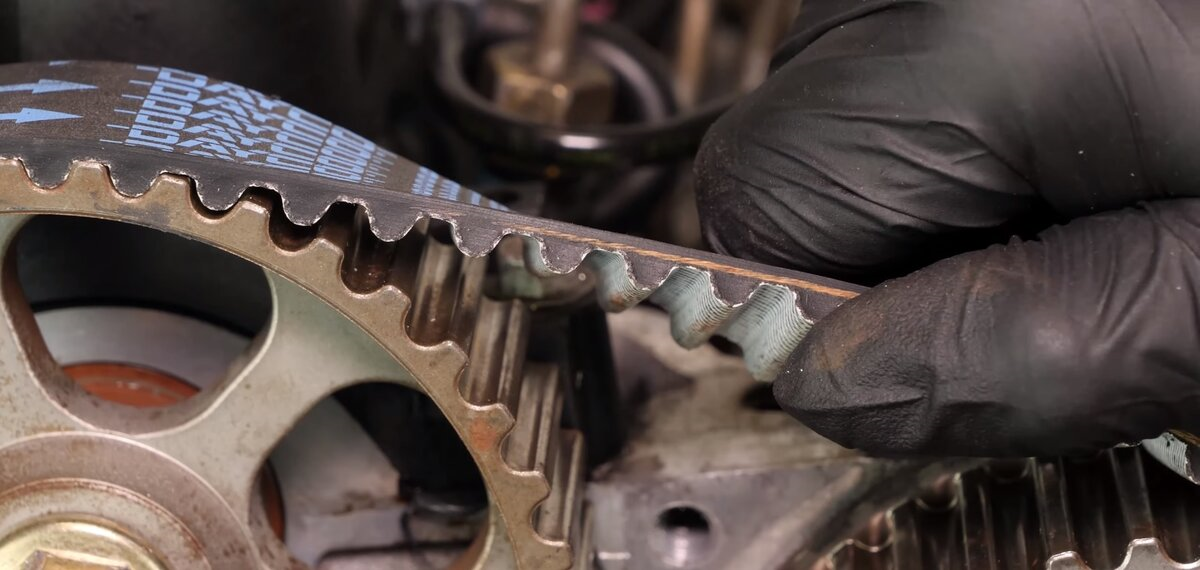

Конструкция зубчатого ремня: материалы и особенности

Зубчатый ремень ГРМ представляет собой многослойную композитную ленту, где каждый слой выполняет строго определённую функцию. Основу конструкции составляют: зубчатая рабочая поверхность для точного зацепления со шкивами, силовой корд (армирующий слой) и тыльная сторона с защитным покрытием.

Материалы подбираются для обеспечения высокой прочности на разрыв, минимальной эластичности под нагрузкой и устойчивости к температурным колебаниям, маслам и абразивному износу. От качества компонентов напрямую зависит ресурс ремня и безопасность работы двигателя.

Ключевые элементы и применяемые материалы

Элемент конструкции	Материалы	Функции и особенности
Зубчатая поверхность	Неопрен, HNBR (гидрированный нитрильный каучук)	Обеспечивает бесшумное зацепление, устойчива к истиранию и высоким температурам (до +110°C)
Силовой корд (армирование)	Стекловолокно, кевлар, стальные тросы	Воспринимает основные нагрузки, предотвращает растяжение. Кевлар снижает вес, сталь – для высокофорсированных моторов
Основа (каркас)	Полимерная ткань с пропиткой	Связывает слои, гасит вибрации, улучшает гибкость
Тыльное покрытие	Износостойкая резина	Защищает корд от влаги, грязи и механических повреждений

Форма зубьев (трапециевидная, округлая HTD, поликлиновая) адаптируется под нагрузку и диаметр шкивов. Модульные зубья снижают шум, а ассиметричный профиль повышает площадь контакта в мощных двигателях.

Критические технологические особенности:

• Точность шага зубьев – отклонение менее 0.1 мм для синхронизации валов
• Поперечная стабильность – предотвращает сползание ремня со шкивов
• Антистатическая обработка – нейтрализует заряд, снижающий долговечность

Расположение ремня ГРМ в моторном отсеке

Ремень ГРМ размещается в передней части двигателя, синхронизируя вращение коленчатого и распределительного валов через систему шкивов. Он скрыт под защитными кожухами из пластика или металла, которые предотвращают попадание пыли, грязи и моторного масла на поверхность ремня.

Доступ к ремню требует демонтажа вспомогательных агрегатов: снятия правого колеса (на переднеприводных авто), защиты двигателя, а также ремня генератора и насоса ГУР/кондиционера. Кожух ГРМ фиксируется болтами, после откручивания которых открывается видимость ремня и натяжных роликов.

Ключевые элементы в зоне расположения:

• Шкив коленвала – крепится к переднему концу коленчатого вала.
• Шкив(и) распредвала – один или два (в DOHC-двигателях).
• Натяжной ролик – регулирует силу натяжения ремня.
• Опорный ролик (в некоторых конструкциях) – задает траекторию движения.
• Помпа системы охлаждения – часто приводится в действие ремнем ГРМ.

Важно: При замене ремня ГРМ обязательной проверке подлежат все сопряженные компоненты – ролики, сальники и помпа. Износ этих элементов ускоряет выход ремня из строя даже при своевременном обслуживании.

Основная функция ремня ГРМ: синхронизация валов

Ремень газораспределительного механизма (ГРМ) является критически важным элементом двигателя внутреннего сгорания. Его главное предназначение – обеспечение точной синхронной работы коленчатого и распределительного валов.

Коленчатый вал преобразует возвратно-поступательное движение поршней во вращательное движение, передающееся на трансмиссию и колеса. Распределительный вал управляет открытием и закрытием впускных и выпускных клапанов в головке блока цилиндров, отвечая за своевременный впуск топливовоздушной смеси и выпуск отработавших газов.

Важность точной синхронизации

Функция синхронизации ремня ГРМ заключается в следующем:

• Согласование тактов двигателя: Ремень гарантирует, что движение поршней (связанных с коленвалом) и открытие/закрытие клапанов (управляемых распредвалом) происходят в строго определенные моменты времени относительно друг друга.
• Обеспечение правильного цикла: Только при точной синхронизации впускные клапаны открываются для заполнения цилиндра смесью в момент движения поршня вниз, выпускные клапаны открываются для выпуска газов при движении поршня вверх, а оба клапана закрыты в момент сжатия смеси и рабочего хода поршня.
• Предотвращение столкновений: Самое важное – синхронизация не позволяет открытым клапанам оказаться на пути поднимающегося поршня в верхнюю мертвую точку (ВМТ) во время тактов сжатия и рабочего хода.

Нарушение этой синхронизации, особенно при обрыве ремня ГРМ, приводит к катастрофическим последствиям для двигателя:

Тип двигателя	Основные последствия обрыва ремня ГРМ
Двигатели с интерференцией (подавляющее большинство современных)	Мгновенная остановка распредвала при работающем коленвале. Поршни бьют по открытым клапанам. Гнутся клапаны, ломаются направляющие втулки, разрушаются поршни. Повреждения головки блока цилиндров (ГБЦ) и/или блока цилиндров (БЦ). Требуется капитальный ремонт или замена двигателя.
Двигатели без интерференции (встречаются реже)	Остановка двигателя. Отсутствие механического контакта поршней с клапанами. Необходима установка нового ремня и регулировка фаз ГРМ. Механических повреждений обычно нет.

Привод распределительного вала от коленвала

Синхронизация вращения коленчатого и распределительного валов критична для работы двигателя. Коленвал преобразует возвратно-поступательное движение поршней во вращательное, тогда как распредвал управляет открытием/закрытием клапанов, обеспечивая подачу топливно-воздушной смеси и отвод выхлопных газов.

Для передачи крутящего момента с коленвала на распредвал используется ременной, цепной или шестеренчатый привод. Ремень ГРМ – распространенное решение в современных двигателях благодаря низкому шуму, доступной стоимости и простоте замены. Он изготавливается из армированной резины с зубчатым профилем для точного сцепления со шкивами.

Последствия обрыва ремня ГРМ

При обрыве ремня синхронизация валов мгновенно нарушается:

• Механическое столкновение: Поршни ударяют в открытые клапаны, так как фазы газораспределения не совпадают с положением поршней.
• Деформация компонентов: Клапаны гнутся, повреждаются направляющие втулки, поршни и шатуны.
• Остановка двигателя: Мотор глохнет, дальнейший запуск невозможен.
• Дорогостоящий ремонт: Требуется замена клапанов, шлифовка головки блока, ремонт поршневой группы.

Профилактика обрыва

Предотвратить катастрофические последствия помогают:

1. Регламентная замена: Соблюдение интервалов, указанных производителем (обычно 60 000–120 000 км).
2. Контроль состояния: Регулярный осмотр на:
   • Трещины, расслоения и потерю эластичности,
   • Износ зубьев, масляные пятна,
   • Растяжение и люфт роликов/натяжителя.
3. Комплексная замена: Одновременная установка нового ролика, натяжителя и помпы (при их наличии в приводе).
4. Защита от масла и тосола: Недопущение протечек технических жидкостей на ремень.

Фактор риска	Профилактическое действие
Естественное старение резины	Замена строго по пробегу или возрасту (даже при видимой целостности)
Износ роликов/натяжителя	Обязательная замена комплектующих вместе с ремнем
Неправильная натяжка	Строгое соблюдение усилия натяжения (по мануалу)

Важно: На двигателях с интерференционной схемой (где клапаны и поршни занимают одно пространство) обрыв гарантированно приводит к удару. В неинтерференционных моторах последствия могут быть менее критичны, но остановка двигателя неизбежна.

Дополнительные элементы: водяная помпа и балансировочные валы

Водяная помпа (насос охлаждающей жидкости) часто приводится в действие ремнём ГРМ, особенно в современных двигателях. Её выход из строя – например, из-за износа подшипника или течи сальника – провоцирует перегрев двигателя, деформацию ГБЦ и дорогостоящий ремонт. Замена помпы вместе с ремнём ГРМ во время планового обслуживания – критически важная мера, так как её ресурс обычно сопоставим с ресурсом самого ремня.

Балансировочные валы, присутствующие в некоторых рядных 4-цилиндровых и V-образных двигателях, также могут приводиться ремнём ГРМ. Их задача – гасить вибрации коленвала для повышения плавности работы мотора. При обрыве ремня валы останавливаются хаотично, что грозит их механическим повреждением (загибом, разрушением подшипников) из-за инерционного вращения коленчатого вала или ударов поршней по клапанам.

Ключевые риски при отказе этих узлов:

• Водяная помпа: Мгновенная потеря циркуляции антифриза → перегрев двигателя → коробление ГБЦ, прогар прокладки, заклинивание поршней.
• Балансировочные валы: Резкая остановка → ударные нагрузки на приводной механизм → деформация валов, разрушение подшипников, возможное заклинивание с последующим обрывом цепи/ремня привода.

Профилактика: Строго соблюдайте регламент замены ремня ГРМ, роликов и водяной помпы, рекомендованный производителем. При замене ремня ГРМ всегда устанавливайте новую помпу и проверяйте состояние подшипников балансировочных валов. Не пытайтесь экономить на этих компонентах – их отказ из-за износа часто равнозначен обрыву ремня по последствиям.

Отличие ГРМ-ремня от сервисных приводных ремней

ГРМ-ремень (ремень газораспределительного механизма) синхронизирует вращение коленчатого и распределительного валов двигателя, обеспечивая точное открытие/закрытие клапанов в тактах впуска и выпуска. Его обрыв приводит к катастрофическим последствиям: поршни ударяют в открытые клапаны, деформируя их и повреждая поршневую группу, что требует дорогостоящего капитального ремонта.

Сервисные приводные ремни (часто называемые "ручейковыми" или "аксессуарными") передают крутящий момент от коленвала к навесному оборудованию двигателя: генератору, помпе гидроусилителя руля, компрессору кондиционера. Их обрыв не разрушает двигатель, но приводит к отказу связанных систем (например, потере заряда АКБ или усилия руля).

Ключевые различия

Основные отличия между этими типами ремней:

• Функция: ГРМ – критичен для синхронизации валов. Сервисные – обеспечивают работу вспомогательных агрегатов.
• Последствия обрыва: Обрыв ГРМ разрушает двигатель. Обрыв сервисного ремня останавливает связанный агрегат, но не вредит ЦПГ.
• Конструкция: ГРМ-ремень зубчатый (для точного позиционирования валов), сервисные – обычно гладкие или с клиновидным профилем.
• Ресурс: ГРМ требует замены строго по регламенту (60-120 тыс. км). Сервисные ремни меняют при износе или растрескивании (часто их состояние контролируют визуально).

Сравнение характеристик:

Критерий	ГРМ-ремень	Сервисные ремни
Назначение	Синхронизация валов двигателя	Привод навесного оборудования
Тип профиля	Зубчатый (шевронный)	Клиновидный / поликлиновой (ручейковый)
Риск при обрыве	Разрушение двигателя	Отказ агрегатов (генератор, ГУР и др.)
Метод контроля	Замена по пробегу/времени	Визуальный осмотр на трещины/растяжение

Важно: На некоторых двигателях помпа охлаждения приводится от ремня ГРМ. В этом случае его обрыв или проскальзывание дополнительно вызывает перегрев мотора, усугубляя повреждения.

Интерференционные двигатели: высокая уязвимость при обрыве

В интерференционных двигателях конструкция предусматривает пересечение траекторий движения клапанов и поршней в верхней мертвой точке. Это означает, что при синхронной работе ГРМ клапаны и поршни не контактируют, так как фазы газораспределения строго рассчитаны на своевременное открытие/закрытие клапанов при ходе поршня.

При обрыве ремня ГРМ синхронизация валов мгновенно нарушается. Распредвал останавливается, оставляя часть клапанов в открытом положении, а коленвал по инерции продолжает вращаться. Поршни, движущиеся вверх, с огромной силой ударяют в незакрытые клапаны, деформируя их, гну шатуны или разрушая направляющие втулки.

Последствия обрыва для интерференционного двигателя:

• Деформация клапанов: стержни гнутся или обламываются.
• Повреждение поршней: разрушение днища, задиры на юбках.
• Разрушение шатунов: изгиб или разрыв от ударной нагрузки.
• Пробитие стенок цилиндров: обломки клапанов/поршней повреждают блок.

Стоимость ремонта после такого инцидента сопоставима с заменой двигателя: требуется полная разборка силового агрегата, замена клапанного механизма, шлифовка головки блока, а часто – замена поршневой группы.

Как определить тип двигателя:

Интерференционный	Безинтерференционный
Клапаны и поршни занимают одно пространство в разные такты	Зона движения клапанов и поршней не пересекается
Обрыв ремня ГРМ → катастрофические повреждения	Обрыв ремня ГРМ → двигатель просто заглохнет

Важно: Большинство современных бензиновых двигателей – интерференционные. Точную информацию можно найти в руководстве по эксплуатации авто или технических спецификациях производителя.

Неинтерференционные двигатели: последствия обрыва

В неинтерференционных двигателях конструкция рассчитана так, что клапаны и поршни никогда не пересекаются в одной зоне при любом положении коленвала и распредвала. Это обеспечивается специальными выемками на поршнях или ограниченным ходом клапанов.

Инженерные решения исключают физический контакт деталей ГРМ даже при полной потере синхронизации. Такая конструкция предотвращает катастрофические столкновения при нарушении работы механизма газораспределения.

Последствия обрыва ремня ГРМ:

• Двигатель немедленно глохнет из-за прекращения управления клапанами
• Отсутствие повреждений поршневой группы и клапанов – они не деформируются
• Возможные второстепенные неисправности: повреждение натяжителей, роликов или кожуха ремня
• Необходимость повторной синхронизации валов после установки нового ремня

Профилактические меры:

1. Соблюдение регламента замены ремня (каждые 60 000–120 000 км)
2. Регулярный визуальный контроль на трещины, расслоения и масляные подтеки
3. Своевременная замена роликов и натяжителя вместе с ремнем
4. Немедленная замена при обнаружении посторонних шумов из зоны ГРМ

Метки ГРМ: контроль положения механизмов

Метки ГРМ – это специальные риски или насечки на шкивах коленчатого и распределительного валов, а также на корпусе двигателя. Они служат визуальными ориентирами для точного совмещения углового положения валов относительно друг друга и поршневой группы. При правильном совпадении этих меток обеспечивается синхронная работа газораспределительного механизма и кривошипно-шатунной системы.

Во время замены ремня ГРМ совмещение меток является обязательным этапом. Коленвал фиксируется в положении, когда первый поршень достигает верхней мертвой точки (ВМТ), а распредвал(ы) – в позиции, соответствующей началу такта сжатия. Это гарантирует правильность фаз газораспределения: клапаны открываются и закрываются строго в заданные моменты цикла, исключая контакт с поршнями.

Ключевые аспекты работы с метками

• Основные метки:
  • На шкиве коленвала – совмещается с неподвижной отметкой на блоке цилиндров или крышке ГРМ.
  • На шкиве(ах) распредвала – выравнивается с метками на корпусе подшипников или защитном кожухе.
  • Дополнительные метки могут присутствовать на балансирном валу (если предусмотрено конструкцией).
• Проверка после установки: После монтажа нового ремня необходимо провернуть коленвал на 2 полных оборота (по часовой стрелке) и повторно убедиться в совпадении всех меток. Это исключает ошибки монтажа из-за перескока зубьев.
• Последствия несовпадения: Сдвиг фаз даже на 1 зуб приводит к:
  • Падению мощности, детонации и повышенному расходу топлива.
  • В интерференционных двигателях – гарантированному удару поршней по клапанам при оборотах стартера.

Элемент	Тип метки	Ориентир совмещения
Коленчатый вал	Риска на шкиве или зубчатом колесе	Стрелка или насечка на блоке цилиндров/крышке масляного насоса
Распределительный вал	Точка, риска или паз на шкиве	Выступ или метка на корпусе подшипников/задней крышке ГРМ
Натяжной ролик	Стрелка-указатель	Монтажная метка на корпусе (для контроля правильного натяжения)

Важно: На некоторых двигателях (особенно DOHC) метки распредвалов могут не совпадать идеально из-за люфта в цепи привода или зазоров – точные требования указаны в мануале конкретного авто. Использование фиксаторов валов (специальных инструментов) вместо визуального контроля меток повышает точность установки.

Рабочая нагрузка на ремень: температурные и силовые воздействия

Ремень ГРМ постоянно подвергается экстремальным силовым и температурным нагрузкам в процессе работы двигателя. Основное усилие возникает от крутящего момента коленчатого вала, который через ремень передается на распределительный вал и вспомогательные узлы (насосы, ТНВД в дизельных двигателях). Эта передача сопровождается циклическим растяжением и сжатием резинотехнического состава ремня, особенно при резких изменениях оборотов двигателя.

Температурный режим в зоне работы ремня достигает +90...+110°C из-за близости к цилиндрам и горячим выхлопным патрубкам. Дополнительный нагрев создает трение о шкивы, особенно при износе подшипников или перекосе. Резина под воздействием высоких температур теряет эластичность, становится хрупкой и склонной к растрескиванию, а масляные или антифризные подтёки ускоряют деградацию материала.

Критичные факторы нагрузки

• Растягивающие усилия: Постоянное натяжение при обходе шкивов вызывает усталостную деформацию корда и резины.
• Ударные нагрузки: Резкие старты/остановки двигателя, детонация создают пиковые нагрузки, приводящие к надрывам.
• Вибрации: Дисбаланс шкивов или износ роликов генерируют вибрации, разрушающие структуру ремня.
• Перегрев: Превышение рабочей температуры снижает прочность резины на 30-50%.

Фактор воздействия	Последствия для ремня
Силовое растяжение	Постепенная деформация корда, удлинение ремня
Высокая температура	Окисление резины, растрескивание, потеря гибкости
Химические реагенты (масло, антифриз)	Разрушение резиновой матрицы, набухание материала
Вибрации	Расслоение слоёв, ускоренный износ зубьев

Для минимизации разрушающих воздействий критически важно соблюдать регламент замены (каждые 60-120 тыс. км в зависимости от модели двигателя), использовать оригинальные комплектующие и контролировать правильное натяжение (перетяжка увеличивает нагрузку на подшипники, недотяг провоцирует проскальзывание). Регулярная проверка состояния защитных кожухов и отсутствия течей технических жидкостей в зоне ремня продлевает его ресурс.

Момент обрыва ремня ГРМ: фазы газораспределения

При обрыве ремня ГРМ мгновенно прекращается синхронное вращение распределительного вала (распредвала) и коленчатого вала двигателя. Распредвал, отвечающий за своевременное открытие/закрытие клапанов, останавливается в произвольном положении, в то время как коленвал по инерции или от усилия поршней продолжает вращаться.

Движущиеся вверх поршни встречают на своем пути "зависшие" в открытом положении клапаны. Поскольку фазы газораспределения (впуск, сжатие, рабочий ход, выпуск) рассчитаны на точное взаимодействие поршней и клапанов, потеря синхронизации приводит к их прямому жесткому контакту.

Последствия нарушения фаз

Столкновение поршня с открытым клапаном вызывает катастрофические повреждения:

• Деформация клапанов: стержни гнутся или отламываются.
• Разрушение поршней: юбки или днища получают пробоины или вмятины.
• Повреждение направляющих втулок и седел клапанов.
• Пробитие головки блока цилиндров (ГБЦ) осколками или штоком клапана.

Итог: двигатель полностью выходит из строя, требуется дорогостоящий капитальный ремонт или замена силового агрегата.

Тяжесть последствий напрямую зависит от:

Фактор	Последствие
Конструкция двигателя	В "интерференционных" моторах (где клапаны и поршни занимают одно пространство в разные такты) удар неизбежен.
Скорость вращения коленвала	Чем выше обороты в момент обрыва, тем больше кинетическая энергия и масштаб разрушений.
Положение клапанов при остановке распредвала	Чем больше клапанов открыто и чем выше они подняты, тем серьезнее повреждения.

Остановка распределительного вала при работающем коленвале

При обрыве ремня ГРМ распределительный вал мгновенно останавливается, тогда как коленчатый вал продолжает вращение по инерции или от усилия генератора. Это нарушает синхронизацию работы газораспределительного механизма, так как кулачки распредвала больше не управляют открытием/закрытием клапанов в нужные такты двигателя.

Клапаны фиксируются в одном положении (частично или полностью открытом), а поршни продолжают совершать возвратно-поступательные движения. В результате поршни с силой ударяют по зависшим клапанам, что приводит к их деформации, разрушению направляющих втулок, повреждению седел, а в тяжелых случаях – к разрушению поршней, шатунов или блока цилиндров.

Критические последствия удара поршней по клапанам

• Деформация клапанов – стержни гнутся или ломаются
• Разрушение поршней – сколы кромок, пробоины в днище
• Повреждение направляющих втулок и седел клапанов
• Искривление шатунов из-за резкого ударного воздействия
• Задиры на стенках цилиндров осколками деталей

Стоимость ремонта после таких повреждений сопоставима с заменой двигателя: требуется полная разборка силового агрегата, замена клапанного механизма, шлифовка головки блока, а при серьезных разрушениях – замена поршневой группы или блока цилиндров.

Тип двигателя	Риск повреждения	Типичные последствия
Бензиновый (интерференционный)	Крайне высокий	Удар клапанов о поршни, разрушение ГБЦ
Дизельный	Высокий	Деформация клапанов, повреждение распредвала
Бензиновый (безинтерференционный)	Минимальный	Остановка двигателя без разрушений

Примечание: большинство современных двигателей – интерференционные, где зазоры между клапанами и поршнями рассчитаны строго на работу с исправным ГРМ. Обрыв ремня в таких моторах гарантированно вызывает катастрофические последствия.

Столкновение поршней с открытыми клапанами

При обрыве ремня ГРМ синхронизация вращения распределительного вала (управляющего клапанами) и коленчатого вала (движущего поршни) мгновенно прекращается. Распредвал останавливается, оставляя часть впускных или выпускных клапанов в открытом положении, в то время как коленвал по инерции продолжает вращаться, заставляя поршни двигаться вверх-вниз.

Двигающиеся вверх поршни встречают на своем пути физическое препятствие – открытые клапаны, чьи тарелки выступают в цилиндр. Поскольку клапаны не успевают уйти в зону безопасного подъема (головка блока цилиндров), жесткий контакт между поршнем и клапаном становится неизбежным. Сила удара определяется скоростью вращения коленвала в момент обрыва.

Последствия столкновения

• Деформация клапанов: Стержни клапанов гнутся или ломаются, тарелки разрушаются.
• Повреждение поршней: Юбки и днища поршней получают вмятины, трещины или сквозные пробоины от ударов.
• Разрушение направляющих втулок клапанов: Втулки, удерживающие клапаны в головке блока, раскалываются.
• Прогиб или разрушение шатунов: Ударная нагрузка может погнуть шатуны, соединяющие поршни с коленвалом.
• Катастрофическое разрушение ГБЦ и блока цилиндров: Обломки клапанов и поршней способны пробить головку блока цилиндров (ГБЦ) или стенки блока двигателя.

Итог: Подобное столкновение вызывает катастрофические разрушения внутри двигателя. Ремонт в большинстве случаев экономически нецелесообразен – требуется замена двигателя целиком или его капитальный ремонт с заменой блока цилиндров/ГБЦ, коленвала, всех поршней, шатунов и клапанного механизма.

Деформация клапанов: минимальное повреждение

При обрыве ремня ГРМ в интерференционных двигателях клапаны и поршни теряют синхронизацию. В результате поршни ударяют по открытым клапанам, вызывая их деформацию (изгиб или загиб). Это наиболее распространенный сценарий при внезапной остановке распредвала.

Такое повреждение считается относительно "минимальным", так как затрагивает только клапанный механизм и не разрушает критические компоненты двигателя. Поршни, шатуны, коленвал и блок цилиндров обычно остаются неповрежденными, что сохраняет возможность восстановления мотора без капитального ремонта.

Особенности ремонта при деформации клапанов

• Замена клапанов: Обязательная установка новых впускных и выпускных клапанов взамен деформированных
• Диагностика смежных узлов: Проверка состояния направляющих втулок, толкателей, поршней и стенок цилиндров
• Восстановление ГБЦ: Притирка седел клапанов, фрезеровка плоскости головки блока при необходимости
• Обязательная замена: Ремня ГРМ, натяжителей, роликов и помпы охлаждения во время сборки

Стоимость восстановления ограничивается демонтажом ГБЦ и заменой клапанной группы. Такой ремонт в 3-5 раз дешевле устранения последствий разрушения поршней или шатунов, но требует профессионального подхода и точной регулировки фаз газораспределения.

Разрушение направляющих втулок клапанов

Направляющие втулки клапанов обеспечивают точное перемещение клапанов в головке блока цилиндров. Они удерживают стержень клапана строго по оси, минимизируя боковые нагрузки и обеспечивая герметичность при закрытии. Неисправность этих втулок напрямую влияет на работу газораспределительного механизма и может спровоцировать катастрофические последствия при обрыве ремня ГРМ.

Разрушение втулок происходит из-за естественного износа, перегрева двигателя, применения некачественного масла или масляного голодания. Трещины, выкрашивание материала или увеличение зазора между втулкой и стержнем клапана приводят к нарушению геометрии движения клапанов. Это вызывает их перекос и потерю стабильности.

Последствия разрушения втулок при обрыве ремня ГРМ

При обрыве ремня ГРМ клапаны останавливаются в произвольном положении, а поршни продолжают движение по инерции. Если направляющие втулки разрушены:

• Клапаны теряют соосность – их стержни заклинивают в деформированных втулках, не позволяя клапанам свободно перемещаться.
• Повышается вероятность "встречи" поршня с клапанами – перекошенные клапаны не успевают уйти в зону безопасности, что гарантирует их погнутость или разрушение.
• Увеличивается ударная нагрузка – дефектные втулки не амортизируют удар поршня, передавая энергию на тарелку клапана или седло, вызывая трещины в ГБЦ.

Методы предотвращения

1. Своевременная замена ремня ГРМ – строго по регламенту производителя (каждые 60–120 тыс. км).
2. Диагностика втулок при каждом ТО:
   • Замер компрессии – падение указывает на износ втулок.
   • Анализ расхода масла – увеличение свидетельствует о повреждении маслосъёмных колпачков из-за люфта клапанов.
3. Использование качественных смазочных материалов – предотвращает закоксовывание и износ.
4. Замена втулок при признаках неисправности:

   Симптом	Последствие игнорирования
   Сизый дым из выхлопной	Прогар клапанов
   Стуки в верхней части двигателя	Разрушение седел клапанов
   Падение мощности	Деформация распредвала

Пренебрежение состоянием направляющих втулок кратно увеличивает риски при обрыве ремня ГРМ. Ремонт в таком случае потребует замены клапанов, поршней, шлифовки ГБЦ или капитального восстановления двигателя.

Повреждение тарелок клапанов и седел

При обрыве ремня ГРМ в двигателях интерференционного типа немедленно нарушается синхронизация распредвала и коленчатого вала. Клапаны, остановившиеся в открытом положении, сталкиваются с поднимающимися поршнями. Ударная нагрузка концентрируется на тонких кромках тарелок клапанов и их посадочных местах – сёдлах в головке блока цилиндров.

Сила удара деформирует или разрушает тарелки клапанов, скалывает кромки сёдел. Искривлённый клапан теряет герметичность, перестаёт правильно садиться в седло. Повреждённое седло не обеспечивает необходимого прилегания даже нового клапана, нарушая компрессию и работу цилиндра.

Основные повреждения включают:

• Прогиб или скол тарелки клапана – нарушает геометрию и герметичность
• Деформация ножки клапана – приводит к заклиниванию в направляющей втулке
• Разрушение кромки седла клапана – требует сложной механической обработки
• Трещины в материале головки блока вокруг сёдел – критическое повреждение, часто требующее замены ГБЦ

Последствия удара:

Компонент	Характер повреждения	Влияние на двигатель
Тарелка клапана	Деформация, сколы кромки	Потеря компрессии, прогар клапана
Седло клапана	Выкрашивание поверхности	Негерметичность прилегания
Направляющая втулка	Смещение или разрушение	Перекос клапана, повышенный износ

Ремонт требует полной разборки головки блока: замены клапанов, фрезеровки сёдел, притирки или замены направляющих втулок. При глубоких повреждениях посадочных мест необходима расточка гнёзд под ремонтные сёдла или замена ГБЦ.

Механические дефекты поршней: задиры и пробои

При обрыве ремня ГРМ распределительный вал останавливается мгновенно, а коленчатый вал по инерции продолжает вращаться, заставляя поршни двигаться вверх-вниз. Если в этот момент какой-либо поршень находится в верхней мертвой точке (ВМТ), а впускной или выпускной клапан этого цилиндра полностью открыт, поршень с огромной силой ударяет в клапан.

Этот удар вызывает катастрофические механические повреждения поршня. Наиболее типичные дефекты - глубокие задиры на юбке и зеркале цилиндра от деформации и перекоса, а также пробои (сквозные отверстия) в днище поршня. Пробой образуется, когда тарелка клапана, приняв на себя удар, буквально пробивает алюминиевое днище. Острые осколки металла от клапана или поршня разлетаются по камере сгорания, повреждая стенки цилиндров и головку блока.

Последствия дефектов поршней

• Задиры на юбке поршня и цилиндре: Нарушают герметичность камеры сгорания, снижают компрессию, приводят к повышенному расходу масла и падению мощности двигателя. Требуют расточки блока цилиндров или его замены.
• Пробой днища поршня: Полностью выводит цилиндр из работы. Осколки металла вызывают цепную реакцию разрушений в картере, повреждая шатуны, коленвал, масляный насос. Требует капитального ремонта или замены двигателя.
• Деформация шатуна: Удар часто изгибает шатун, что приводит к перекосу поршня в цилиндре, усилению задиров и биению коленвала.

Как предотвратить:

1. Строго соблюдайте регламент замены ремня ГРМ (указан в руководстве по эксплуатации авто, обычно 60-120 тыс. км).
2. Меняйте ремень комплектом с роликами (натяжным и обводным) и помпой, даже если они кажутся исправными.
3. Используйте только качественные оригинальные или проверенные аналоги комплектующих.
4. Избегайте попадания масла и тосола на ремень - они ускоряют его старение.
5. Регулярно визуально проверяйте состояние ремня (трещины, расслоение, следы масла) даже до срока плановой замены.

Искривление шатунов от гидроудара

Гидроудар возникает при попадании жидкости в цилиндры двигателя во время такта сжатия. Поскольку вода несжимаема, поршень встречает внезапное сопротивление при движении к верхней мертвой точке. Это создает критическую ударную нагрузку на шатун, соединяющий поршень с коленчатым валом.

Шатун деформируется или изгибается под действием силы, значительно превышающей расчетную прочность. Искривление даже на 1-2 мм нарушает геометрию работы кривошипно-шатунного механизма, вызывая перекосы, задиры на зеркале цилиндров и биение коленвала. В тяжелых случаях шатун ломается, пробивая стенку блока цилиндров.

Последствия и профилактика

Основные признаки гидроудара:

• Характерный глухой удар из двигателя при преодолении глубоких луж
• Резкая остановка мотора с одновременным выходом белого дыма из выхлопа
• Масляный щуп показывает эмульсию (смесь масла и воды)

Меры предотвращения:

Контроль воздухозабора	Не преодолевать затопленные участки, если уровень воды выше середины колес
Целостность патрубков	Своевременно менять треснувшие резиновые элементы системы охлаждения
Диагностика ГБЦ	Проверять герметичность головки блока после перегрева двигателя

После подтопления моторного отсека запрещено запускать двигатель – необходимо выкрутить свечи зажигания и проворачивать коленвал стартером для удаления воды из цилиндров.

Разрушение поршневых пальцев и колец

При обрыве ремня ГРМ синхронное движение клапанов и поршней прекращается. Впускные или выпускные клапаны замирают в открытом положении, а поршни по инерции продолжают движение вверх. Это приводит к прямому удару поршня по выступающим клапанам.

Сила удара передается через поршень на поршневой палец, который соединяет поршень с шатуном. Палец испытывает запредельные нагрузки на срез, что вызывает его деформацию или разрушение. Одновременно ударная волна резко сжимает поршневые кольца в канавках поршня.

Последствия удара

• Деформация поршневого пальца - приводит к заклиниванию шатуна и разрушению юбки поршня
• Трещины в перемычках поршня - между канавками колец образуются сколы
• Поломка компрессионных колец - кольца ломаются на фрагменты под ударной нагрузкой
• Разрушение маслосъемных колец - тонкие элементы колец деформируются безвозвратно

Осколки пальцев и колец попадают в цилиндр, вызывая глубокие задиры на зеркале гильз. Металлическая стружка разносится маслом по системе смазки, повреждая вкладыши коленвала и распредвалов. Полное восстановление двигателя потребует:

1. Замены всех поршней в пораженных цилиндрах
2. Обязательной расточки блока цилиндров
3. Установки нового комплекта клапанов и направляющих
4. Химической промывки масляных каналов

Элемент	Тип повреждения	Стоимость ремонта*
Поршневой палец	Срез, изгиб	От 2 000 ₽/шт
Компрессионное кольцо	Раскол, деформация	От 1 500 ₽/цилиндр
Маслосъемное кольцо	Разрушение перемычек	От 1 200 ₽/цилиндр

*Цены указаны для деталей без учета работ. Полная стоимость капитального ремонта двигателя после встречи поршня с клапанами превышает 50% цены нового мотора. Для дизельных двигателей последствия катастрофичнее из-за высокой степени сжатия.

Повреждение головки блока цилиндров

При обрыве ремня ГРМ синхронизация валов двигателя мгновенно нарушается. Поршни продолжают движение по инерции, а клапаны остаются в текущем положении, что приводит к их жесткому столкновению.

Удар клапанов о поршни деформирует клапанные тарелки и стержни, но основное разрушение приходится на головку блока цилиндров (ГБЦ). Сила удара передается на направляющие втулки клапанов и седла клапанов, вызывая их смещение, сколы и трещины в камерах сгорания.

Последствия удара клапанов о поршни

• Деформация посадочных гнезд клапанов из-за перекоса направляющих втулок
• Трещины в перемычках между клапанными седлами и свечными колодцами
• Разрушение распредвалов при заклинивании погнутых клапанов
• Прогар прокладки ГБЦ из-за нарушения плоскостности прилегания

Ремонт требует полной разборки двигателя, фрезеровки плоскости ГБЦ и замены:

1. Деформированных клапанов и пружин
2. Направляющих втулок и седел
3. Поршней с поврежденными юбками
4. Шатунов (при изгибе от гидроудара)

Критичный узел ГБЦ	Тип повреждения
Камеры сгорания	Сколы, задиры от осколков клапанов
Масляные каналы	Закупорка металлической стружкой
Привалочная плоскость	Волнистость свыше 0.1 мм

Стоимость восстановления сопоставима с заменой двигателя на 70% автомобилей. На интерференционных моторах единственная гарантия защиты – строгое соблюдение регламента замены ремня ГРМ и роликов.

Требующий капремонта коленчатый вал

При обрыве ремня ГРМ коленчатый вал резко останавливается, а инерция вращающихся поршней заставляет их с огромной силой ударять по клапанам. Эти удары передаются на шатуны и шейки коленвала, создавая ударные нагрузки, превышающие расчетные в разы. Деформация и смещение деталей становятся неизбежными даже при кратковременном столкновении.

Последствия проявляются в виде критических повреждений: изгиба самого вала, задиров и выкрашивания материала на коренных и шатунных шейках, разрушения шатунных вкладышей, реже – трещин в местах перехода шеек к щекам. Коленвал теряет соосность, его геометрия нарушается, что делает невозможной дальнейшую работу двигателя без глубокого восстановления.

Процесс капитального ремонта коленчатого вала

Капремонт – сложная операция, требующая специализированного оборудования и высокой квалификации:

1. Дефектовка и замеры: Тщательный осмотр, выявление трещин (магнито-порошковый метод), измерение биения микрометрами и индикаторами для оценки степени деформации.
2. Правка (рихтовка): Восстановление соосности вала на прессах при обнаружении допустимого изгиба.
3. Шлифовка шеек: Основной этап. Шейки протачиваются на станке до следующего ремонтного размера для устранения задиров, овальности и конусности. Обязательно снимаются фаски на масляных каналах.
4. Полировка: Окончательная доводка поверхности шеек до идеальной гладкости для обеспечения правильной работы вкладышей.
5. Замена вкладышей: Установка новых коренных и шатунных вкладышей строго соответствующего ремонтного размера после шлифовки.
6. Балансировка: Критически важный этап. Коленвал балансируется в сборе с маховиком и сцеплением (или демпфером) на специальном станке для устранения вибраций.

После капремонта коленвал должен соответствовать допускам производителя по геометрии, размерам и балансу. Работы без надлежащего оборудования или с нарушением технологии приводят к быстрому выходу двигателя из строя повторно.

Полное разрушение двигателя: необходимость замены

При обрыве ремня ГРМ коленчатый и распределительный валы мгновенно теряют синхронизацию, что приводит к фатальным последствиям в интерференционных двигателях (где клапаны и поршни занимают одно пространство в разное время). Поршни, продолжая движение по инерции, ударяют в открытые клапаны, деформируя или срезая их. Эта цепная реакция вызывает разрушение седел клапанов, повреждение направляющих втулок и деформацию штоков.

Ударная нагрузка передается на шатуны и поршневые пальцы, провоцируя их изгиб или разрушение. Обломки клапанов и металлическая стружка разносятся по цилиндрам, оставляя глубокие задиры на зеркале стенок и поверхности поршней. В тяжелых случаях шатун пробивает стенку блока цилиндров, что делает двигатель непригодным для восстановления. Дополнительные повреждения получают головка блока (ГБЦ) и распредвал из-за ударов или нарушения геометрии.

Почему замена двигателя становится неизбежной

Комплекс повреждений после обрыва ремня ГРМ экономически редко оправдывает ремонт:

• Блок цилиндров: задиры, трещины или пробои требуют дорогостоящей гильзовки или замены блока
• Головка блока: деформация плоскости, разрушение седел клапанов и направляющих втулок
• Кривошипно-шатунный механизм: погнутые шатуны, поврежденные коленвал и поршневая группа
• Сопутствующие разрушения: поломка распредвала, разрушение рокеров или гидрокомпенсаторов

Компонент	Характер повреждений	Последствия для двигателя
Клапаны	Искривление, срез, разрушение тарелки	Разрушение седел, повреждение поршней
Поршни	Пробои, трещины, разрушение перемычек	Задиры цилиндров, заклинивание
Шатуны	Продольный изгиб, разрыв	Пробой блока цилиндров
ГБЦ	Деформация, трещины, разрушение седел	Невозможность восстановления герметичности

Стоимость восстановления такого двигателя часто превышает цену контрактного агрегата из-за необходимости замены:

1. Всех клапанов, пружин и направляющих втулок
2. Поршневой группы и шатунов
3. Шлифовки/замены коленвала и расточки блока
4. Проточки седел и фрезеровки ГБЦ

Экспертиза после обрыва ГРМ обязательна: даже при внешне сохранном блоке микротрещины в шатунах или ГБЦ проявятся позже. Единственным надежным решением становится замена двигателя на контрактный или новый агрегат.

Регламент замены: пробег и срок эксплуатации

Интервал замены ремня ГРМ определяется двумя ключевыми параметрами: пробегом автомобиля и сроком эксплуатации детали, даже если пробег кажется незначительным. Эти значения строго индивидуальны и указываются производителем в руководстве по эксплуатации конкретной модели.

Типичные регламентные нормы варьируются: для большинства современных авто замена требуется каждые 60 000–120 000 км пробега или каждые 5–7 лет (в зависимости от того, что наступит раньше). Для некоторых марок с двигателями интерференционного типа интервалы могут быть короче – до 50 000 км или 4 лет.

Рекомендуемые интервалы замены (ориентировочно)

Марка автомобиля	Пробег (тыс. км)	Срок (лет)
Volkswagen, Skoda, Seat	90-120	5-6
Renault, Peugeot, Citroën	60-90	5
Toyota, Honda, Nissan	90-110	6-7
Lada (современные модели)	60-75	4-5

Критические факторы, сокращающие ресурс ремня:

• Эксплуатация в условиях экстремальных температур (сильная жара или мороз)
• Частая езда по пыльным или грунтовым дорогам
• Регулярные короткие поездки "на холодном" двигателе
• Попадание технических жидкостей (масло, антифриз) на ремень

Обязательно заменяйте вместе с ремнём ГРМ:

1. Натяжные и направляющие ролики
2. Помпу охлаждающей жидкости (если она приводится ремнём ГРМ)
3. Сальники коленвала/распредвала (при наличии признаков течи)

Ресурс оригинальных и аналоговых комплектующих

Ресурс оригинального ремня ГРМ, рекомендованного автопроизводителем, обычно составляет от 60 000 до 120 000 км или 4-5 лет эксплуатации – точные параметры указаны в руководстве по обслуживанию конкретной модели. Производители оригинальных комплектующих проводят многолетние испытания, гарантируя соответствие заявленному сроку службы при соблюдении условий эксплуатации.

Аналоговые ремни от сторонних брендов (таких как Gates, Contitech, Dayco) могут иметь сопоставимый ресурс, но разброс характеристик значителен: дешевые аналоги редко служат более 40 000-50 000 км. Критически важно выбирать продукцию проверенных производителей с сертификатами ISO/TS 16949, избегая безымянных изделий неизвестного происхождения.

Ключевые факторы, влияющие на ресурс

• Качество материалов: Оригинальные ремни используют синтетическую резину с кордовыми нитями высокой прочности. Дешевые аналоги часто содержат хлопковый корд и нестабильные полимеры.
• Точность изготовления: Строгий контроль геометрии зубьев у оригинальных изделий обеспечивает равномерное распределение нагрузки.
• Совместимость с натяжителями: Несоответствие жесткости аналога может привести к ускоренному износу роликов.

Тип комплектующих	Средний ресурс (км)	Риски при превышении срока замены
Оригинальный комплект (ремень, ролики)	90 000 - 120 000	Минимальный при своевременной замене
Качественный аналог (премиум-сегмент)	70 000 - 100 000	Умеренный, зависит от условий эксплуатации
Дешевый аналог (без бренда)	30 000 - 50 000	Крайне высокий даже при соблюдении регламента

1. Обязательно заменяйте ролики и помпу вместе с ремнём – их износ не менее опасен.
2. Проверяйте состояние ремня каждые 15 000 км: трещины, расслоение, масляные пятна требуют немедленной замены.
3. Используйте только комплектующие с документально подтверждёнными допусками для вашего двигателя.

Эксплуатационные факторы: влияние нагрузок и климата

Интенсивность эксплуатации напрямую определяет скорость износа ремня ГРМ. Постоянные высокие обороты двигателя (агрессивная езда, буксировка тяжелых прицепов, частые разгоны) создают повышенные нагрузки на зубчатую поверхность и корд ремня. Это ускоряет растяжение, истирание зубьев и микроразрывы нитей корда, сокращая ресурс детали на 20-30% от нормы, заявленной производителем.

Климатические условия играют критическую роль в старении материала ремня. Постоянное воздействие высоких температур (жаркий климат, перегрев двигателя) высушивает резину, делая ее хрупкой и склонной к растрескиванию. Низкие температуры (особенно ниже -25°C) также снижают эластичность. Повышенная влажность и контакт с техническими жидкостями (масло, антифриз из протечек) разъедают резину, вызывая набухание, отслоение корда и потерю прочности.

Ключевые последствия комбинированного воздействия

• Ускоренное старение резины: Потеря эластичности, появление трещин и микроразрывов на тыльной стороне ремня.
• Растяжение и деформация зубьев: Приводит к перескакиванию зубьев на шестернях, нарушению фаз газораспределения.
• Разрушение корда: Расслоение ремня, обрыв нитей, резкая потеря прочности на разрыв.
• Уязвимость к механическим повреждениям: Хрупкий ремень легче повреждается от попадания мелких камней или контакта с другими элементами.

Профилактика: Сокращение интервалов замены ремня ГРМ на 20-40% относительно рекомендаций производителя при тяжелых условиях эксплуатации. Регулярный визуальный контроль на предмет трещин, масляных пятен, износа зубьев и натяжения. Незамедлительное устранение течей масла или антифриза в зоне ремня.

Визуальный осмотр ремня: трещины и потертости

Тщательно проверьте ребра и рабочую поверхность ремня на наличие микротрещин, особенно у основания зубьев и по краям. Даже мелкие трещины ("волоски") указывают на старение резины и потерю эластичности из-за пересыхания, перепадов температур или агрессивной среды. Особое внимание уделите участкам между зубьями – там материал испытывает наибольшие нагрузки при изгибе.

Ищите потертости, глянцевые участки или локальные изменения текстуры, которые сигнализируют о неправильном натяжении, смещении ремня или контакте с другими деталями (например, защитным кожухом). Наличие масляных пятен, следов охлаждающей жидкости или топлива на поверхности ремня недопустимо – технические жидкости разрушают резину, резко сокращая ресурс.

Критические признаки износа:

• Глубокие поперечные трещины на тыльной стороне (гладкой поверхности) – признак критического износа.
• Отслоение или "взъерошенность" тканевого корда по краям ремня.
• Стертые/деформированные зубья – риск перескакивания при нагрузке.
• Масляное загрязнение более 50% ширины ремня.

Осмотр проводите при хорошем освещении, проворачивая коленвал за храповик (ключом или спец. инструментом) для визуализации скрытых участков. Используйте фонарик и зеркало для труднодоступных мест. Помните: визуальные дефекты часто появляются задолго до критического износа – их обнаружение требует немедленной замены комплекта ГРМ.

Контроль состояния зубьев: истирание и расслоение

Истирание зубьев проявляется уменьшением их высоты и изменением геометрии профиля. Это нарушает точное зацепление с шестернями распредвала и коленвала, вызывая перескок ремня даже при целостности основы. Критическим считается износ более 30-40% от первоначальной высоты зуба, что приводит к сбою фаз газораспределения.

Расслоение характеризуется отделением резинового слоя с зубьями от несущей кордовой основы ремня. Обнаруживается по вздутиям, волнам или локальным отслоениям на поверхности. Такой дефект создает уязвимые точки, где под нагрузкой происходит разрыв. Особенно опасны скрытые отслоения у основания зубьев, выявляемые аккуратным прощупыванием отверткой.

Методы проверки:

• Визуальный осмотр при снятом кожухе: направьте фонарь вдоль зубьев для выявления сколов, трещин и неравномерного износа
• Тактильный контроль: проведите пальцем (при остановленном двигателе!) по зубьям для обнаружения расслоений и резиновой крошки
• Измерение глубины износа: используйте пластиковый щуп для сравнения с допустимыми параметрами производителя

Критерии замены:

Признак	Действие
Видимые трещины у основания ≥3 зубьев	Немедленная замена
Отслоение резины на любом участке	Немедленная замена
Глянцевая поверхность зубьев (потеря рельефа)	Замена в течение 500 км
Резиновая пыль в кожухе	Диагностика источника + замена

Диагностика натяжных роликов: люфты и шумы

Проверка состояния натяжных роликов – критически важный этап обслуживания ремня ГРМ. Эти компоненты обеспечивают правильное натяжение ремня, а их износ напрямую влияет на риск обрыва. Основными индикаторами неисправности роликов являются появление посторонних звуков и возникновение люфтов.

Люфт ролика определяется путем ручной проверки: при выключенном двигателе необходимо попытаться покачать ролик вверх-вниз и в стороны. Допустимый люфт минимален – ощутимый "ход" или биение свидетельствуют об износе подшипника. Исправный ролик вращается плавно, без заеданий и скрежета.

Характерные признаки неисправности роликов

• Свист или писк на холодную или при повышенной влажности указывает на проскальзывание/ослабление натяжения.
• Гул, вой или рокот, меняющийся с оборотами двигателя – признак разрушения подшипника ролика.
• Стук или щелчки в такт работе мотора сигнализируют о критическом люфте или сломанном сепараторе подшипника.
• Вибрация ремня при визуальном осмотре на работающем двигателе (крайне осторожно!).

Регулярная аудиальная диагностика (прослушивание зоны ремня ГРМ стетоскопом или механической трубкой) помогает выявить ранние стадии износа. Замена роликов строго регламентирована производителем и проводится вместе с ремнем ГРМ, даже при отсутствии явных дефектов – ресурс компонентов синхронизирован.

Проверка натяжителя: коррозия пружины

Коррозия пружины натяжителя – критический дефект, возникающий из-за агрессивного воздействия влаги, технических жидкостей или солей. Ржавчина нарушает структуру металла, снижая упругость пружины и её способность поддерживать стабильное натяжение ремня ГРМ. Даже незначительные очаги коррозии со временем прогрессируют, приводя к разрушению витков.

При осмотре обратите внимание на следующие признаки:

• Рыжие или тёмные пятна на поверхности пружины
• Шероховатость металла, отслаивание покрытия
• Видимые трещины или деформация витков
• Окалина или порошкообразный налёт у основания

Последствия игнорирования коррозии:

Стадия повреждения	Риск для двигателя
Начальная коррозия	Проскальзывание ремня, ускоренный износ зубьев
Глубокое поражение металла	Внезапное ослабление натяжения с последующим перескоком ремня
Разрушение пружины	Полная потеря натяжения и гарантированный обрыв ремня ГРМ

Для предотвращения проблем выполняйте:

1. Визуальный контроль пружины при каждой замене ремня ГРМ
2. Очистку узла от загрязнений специальными автохимикатами
3. Немедленную замену натяжителя при обнаружении коррозии
4. Герметизацию защитных кожухов при эксплуатации в условиях высокой влажности

Замена комплекта: ремень, ролики и натяжитель

Полная замена комплекта ГРМ включает одновременную установку нового ремня, роликов (натяжного и обводного) и натяжителя. Производители и опытные механики настоятельно рекомендуют менять все компоненты вместе, даже если некоторые из них выглядят исправными. Это обусловлено тем, что ресурс роликов и натяжителя рассчитан на тот же пробег или срок службы, что и у самого ремня.

Игнорирование замены вспомогательных элементов значительно повышает риск преждевременного износа нового ремня или внезапного выхода из строя старого ролика/натяжителя. Изношенный натяжитель не обеспечит правильного натяжения, а поврежденный ролик создаст дополнительное трение или перекос, что может привести к обрыву даже свежеустановленного ремня.

Ключевые аспекты замены комплекта

Процедура требует строгого соблюдения технологии и использования специального инструмента:

• Синхронизация меток: Коленвал и распредвал(ы) фиксируются в строго заданном положении (по заводским меткам) перед снятием старого ремня. Нарушение синхронизации при установке гарантированно приведет к удару клапанов о поршни при первом же запуске.
• Правильное натяжение: Натяжение нового ремня регулируется согласно спецификации производителя (обычно с помощью натяжителя, часто автоматического). Слишком слабое натяжение вызовет перескок зубьев, слишком сильное - ускорит износ подшипников роликов и самого ремня.
• Качество комплектующих: Использование оригинальных (OEM) или проверенных аналогов высокого качества критически важно. Дешевые комплекты часто имеют несоответствующие материалы и низкую точность изготовления роликов.

После замены обязательна проверка работы на холостом ходу и на разных оборотах, а также визуальный осмотр на предмет правильного положения ремня на шкивах и отсутствия посторонних шумов. Соблюдение регламентных интервалов замены, указанных в руководстве по эксплуатации автомобиля (обычно от 60 000 до 120 000 км или каждые 5-7 лет), и использование полного комплекта - единственная надежная страховка от обрыва ГРМ.

Синхронная замена водяной помпы

Замена водяной помпы одновременно с ремнём ГРМ – обязательная процедура для большинства двигателей. Расположение помпы зачастую требует полного демонтажа ремня и навесного оборудования, что делает её доступ только при замене ГРМ-комплекта. Повторный разбор этих узлов отдельно для помпы увеличивает трудозатраты и стоимость работ в 2-3 раза.

Износ помпы проявляется не только в течах антифриза, но и в люфте подшипника, что провоцирует перескок или обрыв ремня. Ресурс качественной помпы обычно сопоставим с ресурсом ремня ГРМ (60-120 тыс. км), поэтому её замена «вслепую» без разбора не имеет смысла – критичные дефекты часто визуально незаметны.

Почему игнорирование синхронной замены рискованно

• Скрытые дефекты: Трещины на крыльчатке, износ сальника или подтёки проявляются внезапно после установки нового ремня.
• Двойная оплата работ: При выходе помпы из строя придётся оплачивать повторную разборку ГРМ-узла.
• Ложная экономия: Стоимость новой помпы составляет 5-15% от общей цены замены ГРМ, но ремонт двигателя при обрыве ремня обойдётся в 10-50 раз дороже.

Ситуация	Последствия для двигателя	Финансовые потери
Замена ремня без помпы	Обрыв ремня из-за заклинившей помпы → удар клапанов о поршни	До 150 000 ₽ за капитальный ремонт
Синхронная замена	Предотвращение внезапных отказов на весь срок службы комплектующих	Доплата 1 500 - 5 000 ₽ за помпу к стоимости ГРМ-комплекта

Критерии выбора помпы:

1. Оригинальный каталожный номер для вашей модели двигателя.
2. Металлическая крыльчатка вместо пластиковой (устойчива к кавитации).
3. Герметичная упаковка и маркировка производителя (избегайте подделок).

Отказ от синхронной замены – основная причина преждевременного обрыва нового ремня ГРМ. Даже при визуально исправной старой помпе ресурс её подшипника рассчитан на один интервал замены ремня. Экономия на этом этапе многократно повышает риски критичных повреждений двигателя.

Запрет контакта с маслом: герметичность уплотнений

Масло – главный враг ремня ГРМ. Контакт с моторным маслом вызывает химическую деградацию резинового состава, из которого изготовлен ремень. Это приводит к размягчению материала, потере эластичности и ускоренному разрушению внутренней структуры ремня, включая кордные нити. Даже незначительное и кратковременное воздействие масла резко сокращает ресурс детали.

Критически важно поддерживать герметичность сальников коленчатого и распределительного валов, а также уплотнения помпы. Износ этих уплотнений или их повреждение при некорректном монтаже – основная причина протечек масла в зону расположения ремня ГРМ. Особое внимание уделяют сальнику коленвала, так как он работает в условиях высокой окружной скорости и температуры.

Последствия попадания масла и меры защиты

• Последствия загрязнения: Вздутие резины, расслоение корда, проскальзывание ремня по шкивам из-за потери трения, ускоренный износ зубьев и риск внезапного обрыва.
• Диагностика утечек: Регулярный визуальный осмотр зоны шкивов на наличие масляных пятен, капель или масляного тумана. Потемнение или разбухание ремня – явный признак контакта с маслом.
• Профилактические меры:
  1. Замена сальников при каждом снятии ремня ГРМ, даже без видимых повреждений.
  2. Использование оригинальных или качественных аналогов уплотнений.
  3. Контроль состояния прокладки масляного насоса и клапанной крышки.
  4. Аккуратная замена масляного фильтра без перекосов.

Важно: При обнаружении масла на ремне или шкивах замена ремня ГРМ становится обязательной независимо от его остаточного ресурса. Одновременно устраняют источник утечки – меняют сальники и проверяют смежные узлы. Игнорирование протечки масла гарантированно приведет к катастрофическим последствиям для двигателя при обрыве ремня.

Качественный монтаж по установочным меткам

Точное совмещение установочных меток – обязательное условие правильного монтажа ремня ГРМ. Метки наносятся производителем на шкивы коленчатого вала, распределительного вала (валов), помпе и маховике/шкиве заднего хода. Их задача – обеспечить синхронное положение валов относительно друг друга и поршневой группы.

Неправильное совпадение меток даже на один зуб приводит к нарушению фаз газораспределения. Это вызывает падение мощности, детонацию, неустойчивую работу двигателя и повышенный износ. В некоторых случаях (особенно в интерференционных моторах) ошибка при установке провоцирует удар клапанов о поршни при первом же запуске.

Ключевые этапы монтажа с контролем меток

Перед началом работ обязательно проверьте состояние натяжных роликов, помпы и опорных подшипников. Замените их при малейших признаках износа или шума.

1. Фиксация ВМТ цилиндра №1:
   • Проверните коленвал специальным ключом до совпадения метки на его шкиве с отметкой на блоке двигателя.
   • Убедитесь, что метка на распредвале(ах) совпадает с меткой на корпусе ГБЦ.
   • Дополнительно сверите положение по метке на маховике (через смотровое окно).
2. Надевание ремня:
   • Наденьте ремень на шкивы без проворачивания валов, соблюдая направление вращения (указано стрелкой на ремне).
   • Последовательность: коленвал → натяжной ролик → распредвал(ы) → помпа (если приводится ремнем ГРМ).
3. Натяжение ремня:
   • Ослабьте болт фиксации натяжного ролика.
   • Натяните ремень согласно спецификации производителя (часто используется динамометрический ключ или спецключ для натяжителя).
   • Зафиксируйте ролик, соблюдая момент затяжки.
4. Проверочный проворот:
   • Проверните коленвал на 2 полных оборота по часовой стрелке ручным ключом.
   • Проконтролируйте повторное совпадение всех меток в положении ВМТ цилиндра №1.
   • При отклонении – демонтируйте ремень и повторите установку.

Элемент	Расположение метки	Контрольная точка
Коленчатый вал	Шкив коленвала	Выступ/риска на блоке цилиндров или крышке ГРМ
Распредвал(ы)	Шкив(и) распредвала(ов)	Риска на кожухе ГРМ/задней крышке ГБЦ
Маховик	Торец маховика	Смотровое окно в картере КПП

После монтажа запрещается запуск двигателя без ручной проверки проворота! Используйте только оригинальные или рекомендованные производителем запчасти. Доверяйте работу специалистам с опытом и специнструментом – экономия на качестве установки многократно повышает риск обрыва и критических последствий.

Контроль натяжения после установки

Правильное натяжение ремня ГРМ критически влияет на срок службы и предотвращение обрыва. Слишком слабое натяжение вызывает проскальзывание на шкивах, ускоренный износ и нарушение фаз газораспределения, а чрезмерное натяжение создает нагрузку на подшипники помпы и коленвала, деформирует зубья ремня.

Проверка осуществляется сразу после монтажа, а также в ходе регулярного обслуживания. Основные методы включают механическую оценку прогиба, использование специальных приборов и акустический контроль. Необходимо учитывать требования производителя, так как допустимые параметры различаются у разных моделей двигателей.

Методы контроля натяжения

• Ручной тест на прогиб: Надавливание большим пальцем с усилием 10 кг на середину самого длинного участка ремня. Допустимый прогиб – 5-6 мм для новых и 6-9 мм для бывших в употреблении ремней.
• Применение тензометра: Механический прибор с шкалой измеряет усилие отклонения ремня на 1/64 дюйма. Оптимальные показатели: 300-400 Гц для бензиновых и 350-450 Гц для дизельных ДВС.
• Акустический метод: Простукивание ремня отверткой с одновременным прослушиванием звука. Глухой тон указывает на нормальное натяжение, звонкий – на перетяжку.

Периодичность проверки: каждые 15 000 км пробега или при появлении свиста из-под капота. После первого запуска нового ремня обязательно повторное тестирование через 500-1000 км из-за естественной вытяжки материала.

Симптом неправильного натяжения	Последствия	Способ устранения
Вибрация ремня при работе	Обрыв зубьев, срез шпонки распредвала	Корректировка натяжителя
Пищащий звук на холодном двигателе	Ускоренный износ кромок ремня	Проверка совмещения меток
Масляные пятна на поверхности	Разрушение резиновой основы	Замена сальников + ремня

Для двигателей с автоматическими натяжителями контроль ограничивается визуальным осмотром положения указателя натяжителя относительно метки. Смещение за пределы зоны требует замены всей системы натяжения.

Избегание гидроудара в цилиндрах

Гидроудар возникает при попадании жидкости (обычно воды) в цилиндры двигателя во время такта сжатия. Поскольку жидкости несжимаемы, поршень встречает непреодолимое сопротивление, что приводит к деформации шатуна, разрушению поршневых пальцев или пробою стенки блока цилиндров. Такие повреждения требуют капитального ремонта двигателя и часто делают его дальнейшую эксплуатацию невозможной.

Основной путь попадания воды в цилиндры – через воздухозаборник при преодолении глубоких луж. Особенно опасно движение по затопленным участкам на высокой скорости: водяной клин поднимается выше нормального уровня забора воздуха, и жидкость всасывается во впускной коллектор. Риск усиливается при негерметичном корпусе воздушного фильтра или поврежденных патрубках.

Меры предотвращения гидроудара

• Контроль глубины препятствий: не преодолевать лужи глубже середины колеса (особенно для седанов).
• Снижение скорости: перед водной преградой сбросить скорость до 5-10 км/ч, поддерживать равномерные низкие обороты.
• Проверка герметичности: регулярно осматривать корпус воздушного фильтра, патрубки и точки их соединения.
• Защита воздухозаборника: при тюнинге не опускать забор воздуха ниже штатного уровня; избегать «нулевых» фильтров в дождливый сезон.

Экстренные действия: при внезапной остановке двигателя после лужи запрещено повторять запуск. Необходима эвакуация авто и диагностика цилиндров на СТО.

Регулярная диагностика у профессионалов

Своевременное выявление износа или повреждений ремня ГРМ возможно только при квалифицированном осмотре. Механик оценивает целостность резины, состояние зубьев, натяжение, проверяет совпадение меток и работу натяжных роликов. Видимые трещины, расслоение, масляные загрязнения или посторонние шумы требуют немедленного вмешательства.

Попытки самостоятельной визуальной оценки часто недостаточны: скрытые дефекты (например, перетянутый ремень или износ внутренних кордов) остаются незамеченными. Профессиональная диагностика включает использование специнструментов и знание нюансов конкретного двигателя, что исключает ошибки.

Ключевые этапы диагностики:

• Визуальный осмотр: Поиск трещин, потертостей, следов масла, истирания зубьев.
• Проверка натяжения: Корректировка с помощью натяжителя согласно спецификациям производителя.
• Оценка сопутствующих компонентов:
  • Износ роликов (натяжного и обводного) на предмет люфта и шумов.
  • Состояние сальников коленвала/распредвала для исключения протечек масла.
  • Целостность помпы (часто приводится ремнем ГРМ).
• Контроль меток ГРМ: Точное совпадение отметок на шкивах и блоке двигателя.

Параметр	Что проверяет механик	Последствия игнорирования
Состояние зубьев	Отсутствие сколов, "выкрошенности", расслоения	Проскальзывание, нарушение фаз газораспределения
Натяжение ремня	Соответствие допустимому усилию (не слишком слабо/туго)	Обрыв (перетяг), ускоренный износ, свист (недотяг)
Работа роликов	Плавность вращения, отсутствие люфта и гула	Вибрации, ускоренный износ ремня, обрыв

Важно: Диагностику следует проводить строго в сроки, указанные в руководстве по эксплуатации авто (обычно каждые 15-30 тыс. км или 1 раз в год), даже при отсутствии симптомов. Это единственный надежный способ предотвратить катастрофические последствия обрыва.

Список источников

Информация о ремне ГРМ, его функциях, последствиях обрыва и методах профилактики требует проверенных технических данных.

Следующие источники предоставляют детальную информацию по указанной теме.

• Руководства по ремонту и эксплуатации конкретных моделей автомобилей (например, Haynes, Autodata)
• Учебные пособия по устройству автомобиля - В.А. Родичев, Ю.В. Парфенов (издательства "Академия", "Транспорт")
• Технические бюллетени производителей двигателей (VAG, GM, Toyota) по обслуживанию ГРМ
• Статьи из специализированных журналов: "За рулём", "Авторевю", "Автомобили" (разделы технической экспертизы)
• Материалы технических семинаров для автосервисов (РОАД, Bosch Service)
• Официальные сервисные мануалы производителей автомобилей
• Ресурсы отраслевых порталов: "Авто.ру", "Колёса.ру" (технические разделы)
• Исследования институтов автомобильного транспорта (МАДИ, НАМИ) по надежности ДВС

Видео: Одна из причин: съедает ремень ГРМ


• Pirelli Scorpion Winter - обзор и мнения автовладельцев

• Mercedes GL - Флагман внедорожного класса

• Правильная зарядка автомобильного аккумулятора
