Ремонт и замена блока розжига ксенона своими руками

Статья обновлена: 18.08.2025

Неисправность блока розжига ксеноновых фар – распространённая причина отказа оптики автомобиля. Отсутствие зажигания ламп, мерцание света или работа только одной фары часто указывают на проблемы именно с этим узлом.

Понимание принципа работы устройства и типичных поломок позволяет самостоятельно провести диагностику и попытаться восстановить работоспособность. Это может сэкономить время и деньги, но требует аккуратности и знания мер безопасности.

В статье рассмотрены основные неисправности ксеноновых блоков розжига, методы их поиска и ремонта, а также пошаговая инструкция по замене блока на новый при невозможности восстановления.

Необходимые инструменты для диагностики и ремонта

Перед началом работ подготовьте минимальный набор инструментов для безопасного демонтажа блока розжига и первичной диагностики. Без специализированного оборудования точное определение неисправности затруднительно, но базовые проверки выполнимы в гаражных условиях.

Обязательно используйте средства индивидуальной защиты: диэлектрические перчатки и очки. Помните, что блоки розжига генерируют высокое напряжение (до 25 000 В), способное причинить серьёзную травму даже при отключенном питании.

Базовый комплект

Мультиметр – для измерения напряжения, сопротивления, проверки целостности цепи
Набор отверток (крестовых и шлицевых) – для разборки корпуса
Паяльник (25-40 Вт) с флюсом и припоем – для замены компонентов
Пинцет и кусачки – для работы с мелкими деталями
Лупа или микроскоп – визуальный осмотр платы

Специализированные приборы

Осциллограф – анализ сигналов на первичной обмотке трансформатора
Тестер газоразрядных ламп – проверка выходного напряжения
Тепловизор или термопара – выявление перегревающихся компонентов

Расходные материалы

Термопаста	Для теплоотвода силовых транзисторов
Изолента/термоусадка	Изоляция соединений
Контакты WAGO	Временное подключение при тестировании

Важно! Для точной диагностики неисправных конденсаторов и микросхем потребуется ESR-метр и программатор, но их использование целесообразно при профессиональном ремонте.

Техника безопасности при работе с высоковольтным оборудованием

Блок розжига ксенона генерирует импульсы напряжением до 25 000 В, способные вызвать смертельный удар током даже при кратковременном контакте. Несоблюдение правил безопасности при диагностике или замене компонентов приводит к тяжёлым травмам, включая остановку сердца и глубокие ожоги.

Высоковольтные конденсаторы внутри блока длительно сохраняют остаточный заряд после отключения питания. Работа в условиях повышенной влажности, с металлическими украшениями или без спецзащиты многократно увеличивает риск поражения.

Обязательные меры предосторожности

Полное обесточивание
- Отсоедините клеммы АКБ перед началом любых работ
- Выждите 15 минут для разрядки конденсаторов через штатные цепи
Принудительная разрядка
- Закорачивайте выводы высоковольтного конденсатора изолированной отвёрткой с резиновой рукояткой
- Используйте разрядник 10 кОм для плавного снятия остаточного напряжения
Инструменты и экипировка
- Диэлектрические перчатки (класс защиты не ниже 00)
- Инструмент с изоляцией на всю длину рукоятки
- Резиновый коврик при работе в гараже
Контроль среды
- Запрещена работа при влажности выше 75% или с мокрыми руками
- Снимите металлические часы, кольца, цепи
Проверка отсутствия напряжения
- Обязательное использование высоковольтного вольтметра (до 30 кВ) после разрядки
- Повторная проверка напряжения перед каждым этапом работ

ВАЖНО: Никогда не включайте демонтированный блок розжига "на открытом воздухе" – дуговой разряд вызывает ожог сетчатки. Изоляция высоковольтных проводов должна проверяться на микротрещины перед повторным подключением.

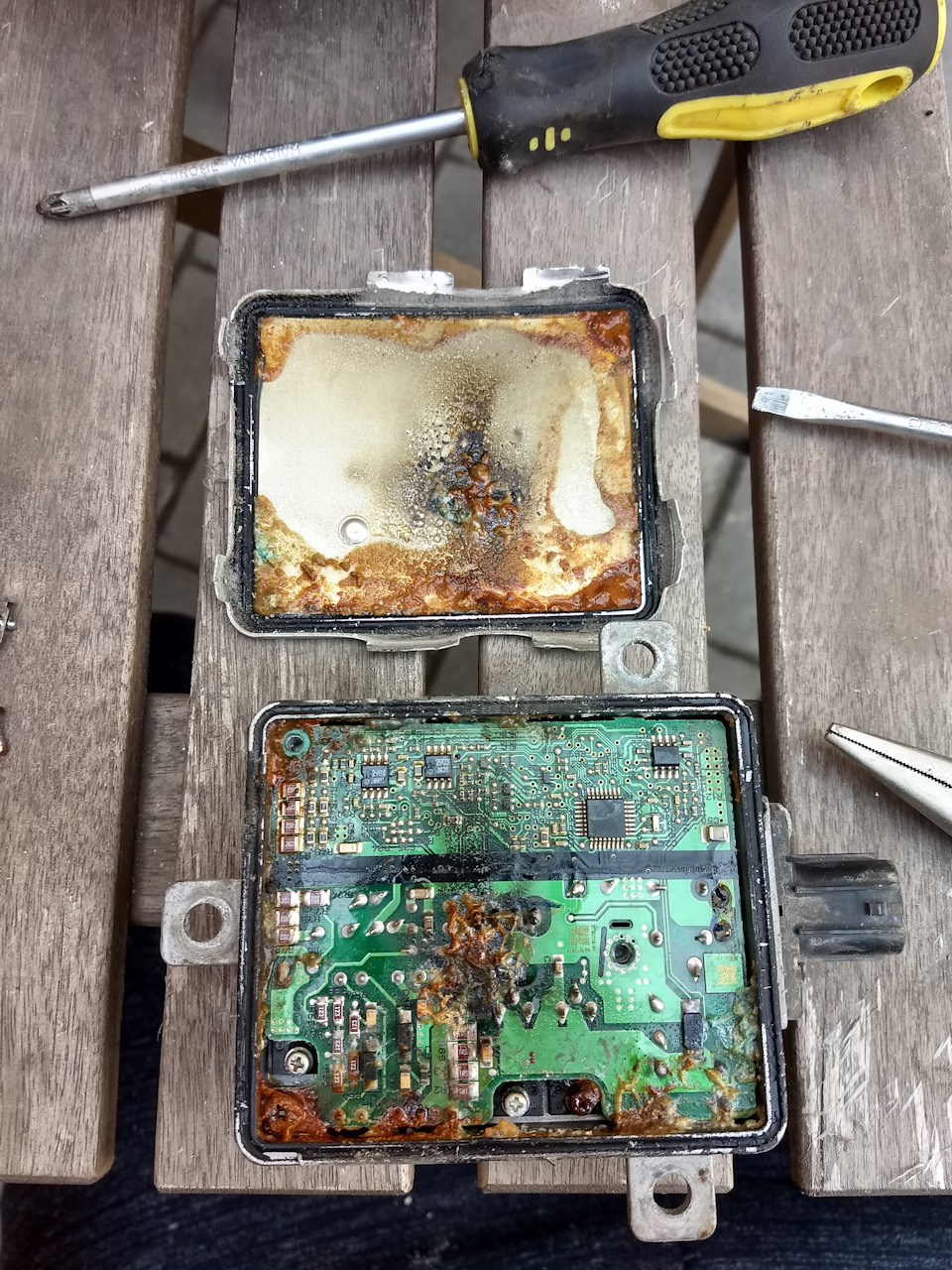

Разборка корпуса блока розжига: пошаговое руководство

Перед началом работ убедитесь в отсутствии напряжения на клеммах блока розжига. Отсоедините разъемы питания и высоковольтный провод от лампы. Подготовьте чистую рабочую поверхность и инструменты: крестовую отвертку, пластиковую лопатку, пинцет, антистатический браслет.

Внимательно осмотрите корпус на предмет скрытых винтов или защелок. Большинство блоков имеют герметичную заливку компаундом – будьте готовы к возможному повреждению герметика при вскрытии. Работу выполняйте максимально аккуратно, чтобы не повредить внутренние компоненты.

Шаги разборки

Снимите крепежные элементы: Выкрутите все видимые винты по периметру корпуса крестовой отверткой. Если винты скрыты под резиновыми заглушками – аккуратно извлеките их пинцетом.
Разъедините половинки корпуса: Вставьте пластиковую лопатку в технологический шов между верхней и нижней крышками. Медленно проведите инструментом по контуру, освобождая защелки. Избегайте применения металлических предметов – они оставляют царапины и повреждают крепления.
Извлеките плату: После разделения корпуса отключите все разъемы, соединяющие плату с крышками (при наличии). Подденьте монтажную плату за края пластиковой лопаткой и извлеките ее из корпуса. Удерживайте плату только за неиспаянные участки краев.
Оцените состояние компонентов: Осмотрите плату на предмет:
- Вздувшихся конденсаторов
- Потемневших участков дорожек
- Трещин в местах пайки
- Следов перегрева (изменение цвета текстолита)
Зафиксируйте соединения: Сфотографируйте расположение проводов и разъемов перед отключением. Если блок залит компаундом – дальнейший ремонт требует профессионального оборудования.

Визуальный осмотр печатной платы на дефекты

Отключите блок розжига от сети и автомобильной проводки, извлеките плату из корпуса. Очистите поверхность от пыли и загрязнений мягкой кистью или сжатым воздухом – это обеспечит точную диагностику. Работайте при хорошем освещении, используя лупу при необходимости для выявления микротрещин и мелких повреждений.

Проверяйте плату под разными углами, уделяя особое внимание зонам с повышенным тепловыделением (около мощных транзисторов, трансформатора, выходных разъемов). Ищите признаки перегрева: потемнение текстолита, вздутие компонентов или отслоение дорожек. Контролируйте целостность пайки в местах крепления радиаторов и тяжелых элементов.

Ключевые дефекты для выявления

Основные визуальные признаки неисправностей:

Трещины паек: Обрыв контакта в местах припоя (особенно у разъемов, трансформатора, дросселей, крупных конденсаторов). Ищите круговые темные линии вокруг выводов компонентов.
Вздутые компоненты: Цилиндрические конденсаторы с выпуклостью на торце или разрывом защитной насечки. SMD-конденсаторы со сколами или вздутием корпуса.
Потемнение и обугливание: Черные пятна, обугленные участки текстолита или оплавленная пластмасса компонентов (транзисторы, микросхемы, резисторы) – явный признак перегрева или короткого замыкания.
Обрывы дорожек: Физические разрывы медных проводников (часто возле крепежных отверстий, по краям платы или в местах механического напряжения). Проверяйте целостность тонких дорожек.
Коррозия и окислы: Зеленоватый или белесый налет на контактах, выводах компонентов или дорожках (особенно после попадания влаги). Опасность нарушения проводимости.
Микротрещины: Едва заметные линии на текстолите или в местах пайки, часто возникающие от вибрации. Требуют тщательного осмотра под лупой.

Порядок действий при обнаружении:

Зафиксируйте дефект (фото или пометка маркером).
Оцените масштаб повреждения – затронуты ли соседние компоненты или дорожки.
Примите решение: ремонт (перепайка, замена компонента, восстановление дорожки) или замена блока целиком, если повреждения критичны (сильное обугливание, множественные разрывы).

Таблица частых дефектов и их последствий:

Дефект	Возможная причина	Типичное влияние на работу
Вздутый электролитический конденсатор	Выработка ресурса, перегрев, превышение напряжения	Нестабильный розжиг, мерцание ламп, полное отключение
Трещина в пайке трансформатора	Вибрация, термоциклирование	Отсутствие высокого напряжения, лампа не зажигается
Потемнение под полевым транзистором	Перегрузка, короткое замыкание, плохой теплоотвод	Блок уходит в защиту, не реагирует на включение
Обрыв дорожки питания	Механическое повреждение, коррозия	Отсутствие питания на части схемы, неработоспособность модуля

Проверка силовых высоковольтных компонентов

Диагностика силовой части начинается с визуального осмотра элементов на предмет трещин, вздутий, почернений или следов перегрева. Особое внимание уделите конденсаторам, трансформатору и силовым транзисторам – они чаще всего выходят из строя при перегрузках. Обязательно проверьте качество пайки контактов и отсутствие обрывов дорожек на плате.

Перед тестированием обесточьте устройство и разрядите высоковольтные конденсаторы через резистор 10-20 кОм. Используйте мультиметр в режиме прозвонки диодов для проверки полупроводников. Измеряйте сопротивление обмоток трансформатора – резкое отклонение от номинала (обычно 0.2-3 Ом для первичной и 0.5-5 кОм для вторичной) указывает на обрыв или межвитковое замыкание.

Методы диагностики ключевых элементов

Компонент	Признаки неисправности	Способ проверки
Конденсаторы	Вздутый корпус, подтёки электролита	Измерение ёмкости мультиметром, сравнение с маркировкой. Сопротивление должно плавно расти при прозвонке.
Силовые транзисторы (MOSFET/IGBT)	Пробой p-n переходов, короткое замыкание	Прозвонка мультиметром между стоком-истоком (должно быть ∞ Ом), затвором-истоком (500-1500 Ом).
Высоковольтный трансформатор	Запах гари, потемнение изоляции	Замер сопротивления обмоток. Разница >15% от нормы = неисправность. Проверка изоляции мегомметром (>100 МОм).

Важно: При проверке диодного моста:

Отпаяйте одну ножку каждого диода для исключения паразитных цепей
Прямое сопротивление – 400-700 Ом, обратное – бесконечность
Неисправный диод покажет КЗ в обоих направлениях

Для окончательной проверки работоспособности после замены компонентов:

Подайте питание 12В через предохранитель-жучок
Контролируйте ток потребления (норма 3-8А при запуске)
Проверьте выходное напряжение осциллографом (должна быть синусоида 250-400 В с частотой 40-300 Гц)

Тестирование входного напряжения 12В на разъеме

Проверка наличия штатного питания – первый этап диагностики неисправности блока розжига. Отсутствие или несоответствие напряжения 12В делает невозможной работу системы ксенонового освещения.

Для выполнения замеров потребуется мультиметр, переключенный в режим измерения постоянного напряжения (диапазон 20V). Красный щуп подключается к положительному контакту разъема питания блока, черный – к отрицательному (массе).

Порядок действий:

Определите распиновку разъема

Сверьтесь с маркировкой на корпусе блока или электрической схемой автомобиля. Стандартные обозначения:
- «+12V» / «B+» – питание
- «GND» / «-» – масса
Подключите мультиметр
Прикоснитесь щупами к соответствующим клеммам разъема при включенном зажигании и активированных фарах.
Снимите показания

Исправная цепь питания должна показывать:

Состояние Нормальное значение (В) Допуск (В)

Зажигание включено, фары активны 12.0 - 14.5 ≥11.5

Интерпретация результатов:

0 В – обрыв цепи питания/массы, неисправность реле, предохранителя или проводки.
Менее 11.5 В – критическое падение напряжения из-за окисления контактов, повреждения проводов или разряда АКБ.
Корректные 12-14.5 В – питание подается исправно, неисправность следует искать в самом блоке розжига или лампе.

Диагностика цепей управления и контроллера

Цепи управления обеспечивают передачу сигналов включения/выключения от штатной электропроводки автомобиля к блоку розжига, а контроллер обрабатывает эти сигналы, управляя процессом розжига и стабилизации дуги. Неисправности в этой части системы приводят к полному отказу работы ксенона, хаотичному миганию ламп или самопроизвольному отключению фар во время эксплуатации.

Диагностику начинают с проверки подачи управляющих сигналов и целостности проводки перед переходом к анализу контроллера. Требуется мультиметр, визуальный осмотр разъемов и платы, а также схема подключения конкретного блока.

Этапы диагностики

1. Проверка входных сигналов и питания:

Отсоедините разъем управления блока розжига.
Измерьте мультиметром напряжение между плюсовым проводом питания (обычно красный/желтый) и массой авто при включенном зажигании и фарах. Норма: +12V.
Проверьте наличие сигнала включения (часто синий/белый провод): при активации фар напряжение должно измениться с ~0V до +12V (или наоборот, в зависимости от типа управления).
Убедитесь в надежном контакте массы (черный/коричневый провод) с кузовом авто.

2. Анализ проводки и разъемов:

Визуально осмотрите провода на участке от штатной проводки до блока на предмет перетирания, оплавления, окисления.
Прозвоните мультиметром в режиме сопротивления каждый провод управления на обрыв и КЗ на массу/питание.
Проверьте разъемы на плотность посадки, окисление или деформированные контакты.

3. Диагностика контроллера (платы блока):

Снимите корпус блока, обеспечив безопасность (отключите АКБ).
Осмотрите плату при хорошем освещении. Критические дефекты:
- Вздутые или подтекшие электролитические конденсаторы.
- Потемневшие, треснувшие или рассыпающиеся резисторы и микросхемы.
- Обгоревшие дорожки, следы копоти, холодные пайки.
- Перегоревший предохранитель на плате (если есть).
Проверьте входные цепи платы тестером: наличие +12V на контактах питания после разъема, соответствие сигналов управления на соответствующих SMD-компонентах.

Типовые параметры цепей управления:

Параметр	Норма	Отклонение
Напряжение питания (+12V)	11.5V - 14.5V	Нет питания - обрыв, КЗ
Сигнал включения (High/Low)	~0V или +12V (при акт. фарах)	Постоянно 0V или +12V - неисправность штатного управления
Сопротивление массы	~0 Ом	Высокое R - плохой контакт

Важно: Если входные сигналы корректны, проводка цела, а видимых дефектов на плате нет – контроллер неисправен на компонентном уровне. Ремонт требует профессиональных навыков пайки SMD и диагностики микросхем; чаще блок подлежит замене.

Поиск вздувшихся конденсаторов и их замена

Визуально осмотрите электролитические конденсаторы на плате блока розжига, уделяя особое внимание цилиндрическим компонентам с алюминиевым корпусом. Ищите характерные признаки деградации: вздутие верхней части (выпуклость или разрыв насечки в форме буквы "X"), подтёки электролита на плате, следы коррозии на выводах или изменение геометрии корпуса. Используйте яркое освещение и увеличительное стекло для точной диагностики мелких элементов.

Отсоедините блок от бортовой сети и разрядите высоковольтные конденсаторы, замкнув их выводы резистором 10-20 кОм в течение 30 секунд. Зафиксируйте расположение проблемных компонентов на фото или схеме, отметив полярность (минусовой вывод помечен полосой на корпусе и укороченной ножкой). При пайке используйте термофен или паяльник с отсосом припоя, избегая перегрева соседних элементов.

Этапы замены конденсаторов

Подбор аналогов:
- Сверьте параметры (ёмкость, напряжение, температурный диапазон) с маркировкой на корпусе
- Выбирайте конденсаторы с запасом по напряжению (не менее 20%) и низким ESR
- Предпочтительны бренды: Rubycon, Nichicon, Panasonic
Демонтаж:
- Прогрейте паяльником (300-350°C) оба вывода одновременно
- Извлекайте элемент пинцетом только после полного расплавления припоя
- Очистите контактные площадки от остатков припоя медной оплёткой
Установка:
- Вставьте новый конденсатор строго по полярности
- Фиксируйте элемент пинцетом при пайке для предотвращения смещения
- Используйте свинцово-оловянный припой (Sn60Pb40) с канифольным флюсом

Критические ошибки при замене:

Ошибка	Последствие	Профилактика
Нарушение полярности	Взрыв конденсатора при подаче питания	Двойная проверка маркировки перед пайкой
Перегрев корпуса	Расслоение внутренних обкладок	Ограничение времени контакта паяльника (≤ 3 сек)
Неполный демонтаж	Повреждение контактных дорожек	Использование дополнительного флюса

После замены обязательно выполните тестовый запуск блока через нагрузочный резистор (2-5 кОм), подключённый вместо лампы. Проверьте отсутствие искрения, посторонних звуков и стабильность выходного напряжения мультиметром. При установке в автомобиль защитите корпус блока от влаги термоусадкой или герметиком.

Ремонт или замена неисправных силовых транзисторов

Проверку транзисторов начинают с визуального осмотра платы на наличие трещин, вздутий корпуса или потемнений. Для точной диагностики используют мультиметр в режиме проверки диодов: исправный транзистор показывает сопротивление между базой и эмиттером в пределах 400-800 Ом, а между коллектором и эмиттером – бесконечное сопротивление. Короткое замыкание или обрыв выводов указывает на неисправность.

При выявлении сгоревших компонентов демонтируйте их паяльником мощностью 40-60 Вт, предварительно отключив питание блока. Очистите контактные площадки от припоя оплеткой или отсосом. Новые транзисторы подбирайте строго по маркировке (например, IRFZ44N или аналоги) с идентичными параметрами тока и напряжения. Устанавливайте их на термопасту через изолирующие прокладки для улучшения теплоотвода.

Этапы замены транзисторов

Нанесите термопасту на радиатор тонким слоем
Закрепите транзистор винтами с равномерным усилием
Припаяйте выводы к плате без перегрева (не более 3 секунд на контакт)
Проверьте отсутствие замыканий между выводами

Критические ошибки: использование несоответствующих аналогов, перегрев при пайке, отсутствие термоинтерфейса. После замены обязательно протестируйте блок под нагрузкой, подключив лампу к выходу – стабильное свечение без мерцания подтвердит успешность ремонта.

Проверка качества пайки и перепайка контактов

Визуально осмотрите все паечные соединения на плате блока розжига. Ищите трещины в припое, шарики или наплывы, потемневшие участки, а также оторванные дорожки. Особое внимание уделите контактам разъемов, трансформатора, силовых транзисторов и конденсаторов – эти зоны чаще страдают от вибраций и перегрева.

Используйте мультиметр в режиме прозвонки для проверки целостности соединений. Приложите щупы к выводам детали и соседней точке на дорожке – отсутствие звукового сигнала укажет на обрыв. Проверьте соседние контакты на короткое замыкание: если прибор показывает близкое к нулю сопротивление там, где его быть не должно – требуется очистка от перемычек припоя.

Технология перепайки

Необходимые инструменты:

Паяльник 25-40 Вт с тонким жалом
Флюс-гель (нейтральный)
Бессвинцовый припой (диаметр 0.8-1 мм)
Оплетка для демонтажа или оловоотсос
Увеличительная лупа

Этапы работы:

Очистите контакт спиртом, удалите старый припой оплеткой
Нанесите флюс на контактную площадку и вывод компонента
Прогрейте место пайки 2-3 секунды, подайте припой до образования вогнутого мениска
Убедитесь в отсутствии "холодных" соединений (матовый серый цвет)
Проверьте отсутствие перемычек между соседними контактами

После перепайки обязательно удалите остатки флюса изопропиловым спиртом. Проведите повторную прозвонку мультиметром, затем выполните тестовый запуск блока. Если проблема сохраняется – ищите неисправность в других компонентах.

Сборка блока после ремонта и изоляция компонентов

После завершения ремонтных работ аккуратно разместите все компоненты на плате, соблюдая первоначальную схему расположения. Убедитесь, что провода подключены к правильным клеммам, а силовые транзисторы и микросхемы плотно прилегают к охлаждающим радиаторам через термопасту.

Особое внимание уделите целостности изоляционных прокладок под высоковольтными элементами. Все контакты, подверженные вибрации (например, разъемы питания ламп), должны быть зафиксированы термоклеем или силиконовым герметиком для предотвращения искрения и окисления.

Критические этапы изоляции

Выполните многослойную защиту компонентов в следующей последовательности:

Покройте дорожки высоковольтной части лаком для плат (например, Plastik 70), уделяя внимание участкам возле катушки зажигания
Установите термостойкую силиконовую изоляцию на корпуса ключевых транзисторов
Закрепите плату внутри металлического корпуса через диэлектрические втулки

Компонент	Материал изоляции	Требования
Высоковольтный трансформатор	Эпоксидный компаунд	Толщина слоя ≥2 мм
Силовые конденсаторы	Термоусадка + силикон	Полное покрытие выводов

Перед окончательной сборкой корпуса обязательно проверьте отсутствие перемычек между токоведущими частями и металлическими элементами конструкции. Нанесите герметик по стыку крышки для защиты от влаги и пыли.

Тестирование работоспособности перед установкой в авто

Проверка отремонтированного или нового блока розжига до монтажа в автомобиль – обязательный этап. Это исключает демонтаж фар при обнаружении неисправности после установки и экономит время.

Для тестирования подготовьте источник постоянного тока 12В (автомобильный аккумулятор или лабораторный БП), исправную ксеноновую лампу и провода с зажимами. Убедитесь в чистоте контактных групп и отсутствии влаги на компонентах.

Пошаговая процедура проверки

Соберите цепь на изолированной поверхности: соедините «+» и «-» блока с соответствующими клеммами источника питания
Подключите ксеноновую лампу к высоковольтным выходам блока (провода не должны касаться металлических предметов)
Подайте напряжение 12В – исправный блок издает характерный высокочастотный писк при старте
Зафиксируйте поведение лампы:
- Норма: плавное зажигание за 1-3 секунды с постепенным набором яркости
- Дефект: мерцание, неравномерный свет или полное отсутствие свечения
Проверьте стабильность работы в течение 3-5 минут – лампа не должна гаснуть или менять цветность

Критические ошибки при тесте:

Симптом	Возможная причина
Лампа не зажигается	Ошибка ремонта высоковольтной части, сбой контроллера
Прерывистое свечение	Проблемы с конденсаторами, плохой контакт в цепи
Блок отключается через 2-3 секунды	Неисправность защиты от КЗ, перегрев компонентов

Внимание: никогда не касайтесь высоковольтных выводов при включенном питании – напряжение достигает 25 000 В. При использовании лабораторного блока питания ограничьте ток на уровне 5А для защиты от возможных замыканий.

Когда необходим полный замен блока: критерии оценки

Диагностика неисправностей блока розжига должна предшествовать принятию решения о замене. Если стандартные проверки предохранителей, проводки и ламп не выявили проблем, но симптомы сохраняются, следует оценить состояние самого модуля. Физические повреждения или критический износ компонентов часто делают ремонт экономически нецелесообразным.

Оцените экономическую эффективность восстановления: стоимость новых деталей и время на поиск неисправности могут превысить цену контрактного блока. Современные модули имеют монолитную конструкцию с SMD-элементами, что усложняет пайку без спецоборудования. Также учтите риски для безопасности – некорректный ремонт может привести к короткому замыканию или возгоранию.

Ключевые критерии для замены

Механические дефекты корпуса: трещины, следы расплавленного пластика или вскрытия с повреждением герметика
Внутренние повреждения: вздутые конденсаторы, обугленные дорожки платы, сгоревшие микросхемы
Отсутствие искры на выходе при подтверждённой подаче 12V и исправном управляющем сигнале
Неустранимые ошибки самодиагностики автомобиля, указывающие на несовместимость модуля
Повторный выход из строя после предыдущего ремонта

При обнаружении воды внутри корпуса или коррозии более 30% платы восстановление технически невозможно. Аналогично действуйте при характерном запаху гари – это свидетельствует о необратимом повреждении обмоток трансформатора. Для модулей старше 7 лет полная замена предпочтительнее ремонта из-за естественного старения компонентов.

Симптом	Диагностический признак	Решение
Мигание ксенона	Нестабильное напряжение на выходе осциллографом	Замена при отклонении >15% от нормы
Полное отсутствие света	Нет высоковольтных импульсов на тестере	Замена при исправной периферии
Срабатывание защиты	Блок отключается через 2-3 секунды после включения	Замена при перегреве микросхем

Помните: многослойные платы с интегрированными микроконтроллерами не подлежат восстановлению в гаражных условиях. Если модуль не распознаёт тип ламп (CanBus-ошибки) после сброса адаптации – это признак программного сбоя процессора. В таких случаях единственным вариантом остаётся установка нового блока соответствующей спецификации.

Список источников

При подготовке материалов о ремонте и замене блока розжига ксенона использовались специализированные технические ресурсы, практические руководства и экспертные мнения. Основное внимание уделялось проверенным данным, касающимся диагностики неисправностей, особенностям конструкции компонентов и безопасным методам ремонта.

Ниже перечислены ключевые категории источников, обеспечивающие достоверность приведенной информации. Все материалы доступны в открытом доступе для самостоятельного изучения.

Официальные сервисные руководства производителей автомобилей
Техническая документация от разработчиков ксенонового оборудования
Профильные автомобильные форумы с разделами по электрооборудованию
Видеоинструкции по диагностике блоков розжига от автоэлектриков
Публикации в специализированных журналах по автоделу
Экспертные статьи на тематических порталах по ремонту автосвета
Мануалы по работе с мультиметром и осциллографом
Инструкции по технике безопасности при ремонте высоковольтных узлов

Состояние	Нормальное значение (В)	Допуск (В)
Зажигание включено, фары активны	12.0 - 14.5	≥11.5
