Ремонт контактной группы замка зажигания своими руками

Статья обновлена: 18.08.2025

Контактная группа замка зажигания – критически важный узел, отвечающий за передачу тока к системам автомобиля.

Износ контактов приводит к отказу стартера, пропаданию питания бортовой сети или самопроизвольному глушению двигателя, требуя незамедлительного ремонта.

Принцип работы контактной группы в замке зажигания

Контактная группа представляет собой блок с несколькими электрическими контактами, управляемыми поворотом ключа. При изменении положения ключа подвижные контакты замыкают или размыкают соответствующие пары стационарных контактов. Это обеспечивает коммутацию электрических цепей бортовой сети автомобиля в строгой последовательности.

Каждому положению ключа ("OFF", "ACC", "ON", "START") соответствует определенная комбинация замкнутых контактов. Пластиковый ротор с токопроводящими дорожками механически связан с личинкой замка и перемещает контактные площадки, замыкая нужные цепи в зависимости от угла поворота.

Положение ключа	Замыкаемые цепи	Функция
OFF	Все цепи разомкнуты	Полное обесточивание систем
ACC	Цепь ACC	Питание аудиосистемы, прикуривателя
ON	Цепи ACC + IGN	Активация зажигания, приборной панели, топливного насоса
START	Цепи ACC + IGN + ST	Включение стартера (дополнительно к цепям ON)

Ключевые особенности:

Пружинный механизм автоматически возвращает ключ из "START" в "ON" после запуска двигателя
Нагрузка на контакты стартерной цепи (ST) достигает 30-50 А, что вызывает повышенный износ
Изолирующий корпус предотвращает короткое замыкание между соседними контактами

Важно: При повороте ключа происходит строго последовательное переключение цепей без возможности одновременного замыкания несовместимых контуров. Блокировочный механизм исключает переход из "OFF" сразу в "START", минуя промежуточные позиции.

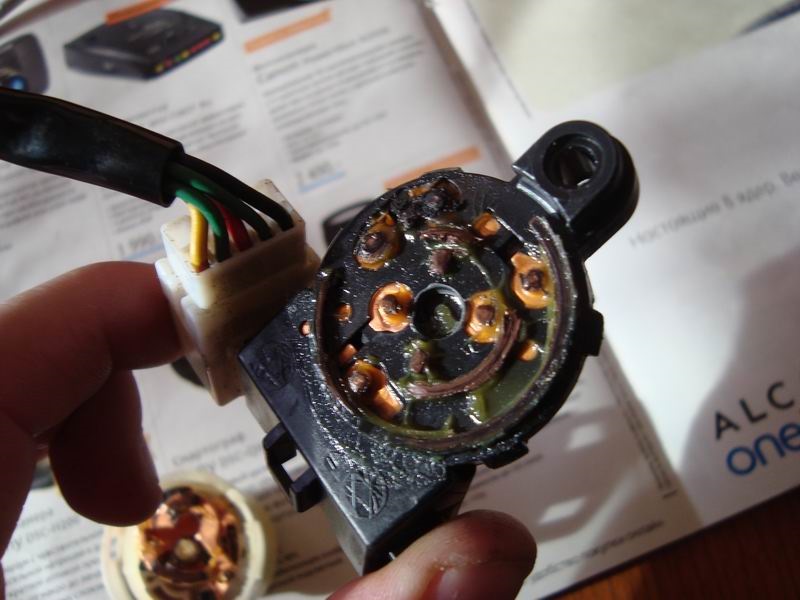

Типичные признаки износа контактной группы

Контактная группа подвергается механическому и электрическому износу в процессе эксплуатации, что приводит к нарушению передачи тока в цепи зажигания. Основные симптомы проявляются в виде нестабильной работы электросистем автомобиля при манипуляциях с ключом.

Характерные признаки неисправности позволяют идентифицировать проблему до полного отказа системы. Наиболее распространенные из них связаны с потерей контакта или короткими замыканиями внутри узла.

Ключевые симптомы износа

Проблемы с запуском двигателя: стартер не срабатывает при повороте ключа либо запуск происходит через несколько попыток
Самопроизвольное отключение зажигания: двигатель глохнет во время движения без видимых причин
Мигание приборной панели: хаотичное включение/выключение ламп и индикаторов при фиксированном положении ключа
Отказ электрооборудования: не работают фары, дворники, обогрев стекол в определенных положениях ключа
Искрение или нагрев: появление запаха горелой пластмассы, дыма из замка зажигания
Залипание контактов: двигатель продолжает работать после извлечения ключа из замка

Диагностика неисправностей контактной группы замка зажигания

Проблемы с контактной группой проявляются характерными признаками: отказ стартера, самопроизвольное глушение двигателя, нестабильная работа приборной панели или проблемы с запуском при повороте ключа. Важно исключить неисправности АКБ, проводки и реле перед фокусировкой на контактной группе.

Диагностика требует визуального осмотра и проверки мультиметром. Отсоедините клемму аккумулятора перед работами и подготовьте тестер. Необходимо получить доступ к контактной группе через демонтаж кожуха рулевой колонки и замка зажигания.

Методика проверки

Этапы диагностики:

Снимите пластиковые кожухи рулевой колонки
Извлеките контактную группу из замка зажигания
Проведите визуальный осмотр:
- Оплавленные или подгоревшие контакты
- Трещины на корпусе
- Износ токопроводящих дорожек
- Окисление металлических элементов

Прозвоните мультиметром цепи в каждом положении ключа:

Положение ключа	Проверяемые контакты	Нормальное сопротивление (Ом)
ACC	Питание магнитолы/приборов	0-0.5
ON	Цепь зажигания + топливный насос	0-0.5
START	Управление стартером	0-0.5

Проверьте отсутствие замыканий между соседними контактами

Критерии неисправности: Сопротивление выше 1 Ома в рабочих положениях ключа, наличие КЗ между цепями или обрыв линий свидетельствуют о необходимости замены группы. Особое внимание уделите контактам стартера – они выгорают чаще всего из-за высоких пусковых токов.

Инструменты для замены контактной группы

Для замены контактной группы замка зажигания потребуется минимальный набор инструментов, доступный в большинстве гаражей. Основная задача – обеспечить безопасный демонтаж старой группы и корректную установку новой без повреждения компонентов рулевой колонки.

Точный перечень зависит от модели автомобиля, но базовые позиции универсальны. Обязательно соблюдайте порядок отключения АКБ перед началом работ.

Основной комплект

Ключи торцевые или накидные: Обычно на 10, 12, 13 мм для снятия пластиков рулевой колонки и крепления замка.
Отвертки крестовые и шлицевые: Разных размеров для фиксаторов кожухов и разъемов.
Плоскогубцы с тонкими губками: Для аккуратного извлечения стопорных колец или клипс.
Съемник стопорных колец (если применимо): Для моделей с кольцевой фиксацией группы.

Дополнительные приспособления

Мультиметр	Проверка контактов новой группы перед установкой
Набор пластиковых лопаток	Безопасное разделение защелок кожухов колонки
Фонарик	Освещение рабочей зоны внутри рулевого кожуха

Перед покупкой новой контактной группы уточните совместимость с вашей модификацией замка зажигания. Избегайте применения ударных инструментов при демонтаже – пластиковые элементы колонки хрупки.

Подготовка автомобиля к замене контактной группы

Отсоедините отрицательную клемму аккумуляторной батареи для исключения короткого замыкания и обесточивания системы. Убедитесь, что ключ зажигания извлечён из замка, а рулевое колесо зафиксировано в нейтральном положении.

Снимите пластиковые кожухи рулевой колонки, открутив крепёжные винты крестовой отвёрткой. Аккуратно отсоедините разъёмы проводки от нижней части замка зажигания, запоминая их расположение или выполнив маркировку.

Порядок демонтажа замка

Выкрутите крепёжные болты фиксирующие корпус замка к кронштейну колонки
Извлеките механизм вместе с контактной группой через технологический люк
Отщёлкните фиксаторы корпуса группы плоской отвёрткой

Важно: При разборке избегайте приложения чрезмерных усилий к проводам. Проверьте состояние подводящей проводки – оплавленные участки требуют замены жгута.

Инструмент	Назначение
Торкс T20	Демонтаж кожухов колонки
Крестовая отвёртка PH2	Откручивание креплений замка
Плоскогубцы	Извлечение стопорных колец

Снятие пластиковой обшивки рулевой колонки

Отключите минусовую клемму аккумуляторной батареи для исключения риска короткого замыкания. Переведите рулевую колонку в самое нижнее положение, ослабив фиксатор регулировки (при наличии).

Найдите крепежные элементы обшивки: саморезы по бокам под декоративными заглушками, клипсы в нижней части и стыковочные швы вдоль конструкции. Подготовьте тонкую плоскую отвертку или пластиковый медиатор для демонтажа.

Порядок демонтажа

Снимите резиновые заглушки с боковых саморезов отверткой
Выкрутите обнаруженные винты крестообразной битой
Аккуратно подденьте медиатором места соединения половинок обшивки:
- Стартуйте от нижнего стыка возле рулевой рейки
- Продвигайтесь вдоль периметра к приборной панели
Отсоедините разъемы подсветки замка зажигания (если подключены)
Снимите сначала нижнюю часть кожуха, потянув ее вниз
Демонтируйте верхнюю половину обшивки движением вверх

Укладывайте снятые детали на мягкую поверхность во избежание царапин. Важно: не прилагать чрезмерных усилий при расфиксации клипс - пластиковые фиксаторы легко ломаются.

Безопасное отключение аккумулятора перед работой

Перед любыми манипуляциями с контактной группой замка зажигания, включая её демонтаж, проверку или замену, обязательно полностью обесточьте автомобиль, отключив аккумуляторную батарею (АКБ). Это критически важный шаг для предотвращения короткого замыкания, которое может повредить проводку, электронные блоки управления (ЭБУ) или сам замок зажигания, а также для защиты от случайного запуска стартера.

Убедитесь, что зажигание выключено, все потребители электроэнергии (фары, магнитола, климат-контроль) отключены, ключ извлечен из замка. Расположите автомобиль на ровной поверхности и поставьте на стояночный тормоз. Подготовьте необходимый инструмент: обычно это ключ на 10 мм (чаще всего) или на 13 мм, в зависимости от типа клеммных зажимов на вашем аккумуляторе.

Порядок безопасного отключения АКБ:

Сначала снимите отрицательную клемму ("минус", "-", обычно черный провод или черный колпачок). Ослабьте гайку крепления и осторожно снимите клемму с вывода АКБ. Никогда не начинайте с плюсовой клеммы!
Изолируйте снятую отрицательную клемму. Отведите провод в сторону и надежно зафиксируйте его так, чтобы он никак не мог коснуться ни металлических частей кузова, ни двигателя, ни, тем более, положительного вывода АКБ. Можно использовать пластиковый хомут, изоленту или специальный резиновый/пластиковый колпачок.
Затем снимите положительную клемму ("плюс", "+", обычно красный провод или красный колпачок). Ослабьте гайку и снимите клемму. Также отведите и зафиксируйте этот провод, исключив его контакт с массой автомобиля.

Важные нюансы безопасности:

Порядок снятия клемм принципиален: Сначала "минус", потом "плюс". Снятие "минуса" разрывает цепь между АКБ и массой (кузовом) автомобиля. Если начать с "плюса" и случайно коснуться ключом кузова, произойдет мощное короткое замыкание.
Защита выводов АКБ: После снятия обеих клемм, особенно если работа затянется, желательно надеть на выводы АКБ защитные пластиковые колпачки (если они есть) или обернуть их плотной тканью/резиной, чтобы исключить случайное падение на них металлических предметов.
Проверка отсутствия контакта: Убедитесь, что снятые клеммы действительно не касаются выводов батареи и металлических частей авто.
ЭБУ и память: Помните, что отключение АКБ сбросит настройки часов, радиостанций и может стереть адаптации ЭБУ двигателя или других систем. Будьте готовы к их восстановлению после подключения. Возможны временные сбои в работе электроники (например, стеклоподъемников), требующие калибровки.
Система пассивной безопасности (SRS - Airbag): Перед отключением АКБ выждите не менее 1-2 минут после выключения зажигания и извлечения ключа. Это позволяет модулям подушек безопасности перейти в безопасный режим. При работе вблизи рулевой колонки (где часто находится датчик подушки) соблюдайте особую осторожность даже после отключения АКБ.

Ошибка при отключении	Возможные последствия
Снятие сначала "плюса"	Короткое замыкание при касании ключом/клеммой кузова, возгорание, повреждение АКБ, генератора, ЭБУ, проводки.
Незафиксированная "минусовая" клемма	Случайное касание массы, искра, короткое замыкание при неосторожном движении.
Неизолированные выводы АКБ	Короткое замыкание при падении на них металлического инструмента.
Работа без отключения АКБ	Короткое замыкание в контактной группе, оплавление контактов, повреждение замка зажигания, пожар, срабатывание стартера.

Демонтаж декоративных накладок руля

Перед началом работ обязательно отсоедините минусовую клемму аккумуляторной батареи и выждите 10–15 минут для деактивации системы пассивной безопасности. Это исключит случайное срабатывание подушки безопасности при демонтаже элементов рулевой колонки.

Изучите конструкцию накладок на вашей модели авто: крепление обычно осуществляется пластиковыми защёлками, скрытыми винтами или комбинацией обоих методов. Подготовьте тонкую пластиковую лопатку (для исключения царапин) и крестовую/звёздочную отвёртку соответствующего размера.

Порядок демонтажа

Снимите нижнюю секцию накладки: найдите технологические пазы снизу рулевой колонки. Аккуратно подденьте пластиковой лопаткой край панели, последовательно отщёлкивая фиксаторы по периметру.
Отключите разъёмы: после снятия нижней части проверьте наличие подключённых проводов (например, к кнопкам управления). Нажмите на фиксатор разъёма и отсоедините колодку.
Демонтируйте верхнюю накладку: осмотрите торцевые части руля на предмет винтов (часто скрыты под декоративными заглушками). Извлеките заглушки отвёрткой, выкрутите винты. Потяните накладку на себя, равномерно освобождая клипсы.
Извлеките замок зажигания: после снятия обеих накладок станет доступен крепёжный узел замка. Выкрутите крепёжные болты (обычно 2–3 шт.) и аккуратно выведите корпус замка из посадочного гнезда.

Важно! Зафиксируйте положение руля перед демонтажем (прямолинейное положение колёс) – это упростит последующую сборку. Все снятые винты и клипсы складывайте в отдельную ёмкость.

Методы фиксации рулевого колеса при ремонте

Надёжная фиксация рулевого колеса исключает его случайное проворачивание во время демонтажа контактной группы, предотвращая повреждение штифтов противоугонного механизма и упрощая сборку. Неподвижное положение руля критично для правильной установки новых контактов относительно бегунка.

Отсутствие фиксации может привести к смещению контактной пластины относительно ротора, заклиниванию механизма или некорректной работе указателей поворотов после сборки. Также снижается риск травм при внезапном движении руля.

Практические способы обездвиживания руля

Специальный замок-фиксатор: Профессиональное приспособление с регулируемыми упорами, жёстко крепящееся к сиденью или порогам. Обеспечивает максимальную стабильность.
Ремень через руль и педали: Прочный автомобильный ремень пропускают через спицы руля и пристегивают к педали тормоза/сцепления, создавая натяжение.
Клинья из дерева/резины: Установка распорных клиньев между нижней частью рулевого колеса и водительским сиденьем (требует контроля давления на обивку).
Фиксация струбциной: Крупная струбцина с мягкими накладками закрепляет руль за обод, второй конец упирается в неподвижную часть кузова (например, порог).

Метод	Надёжность	Риск повреждений	Особенности
Замок-фиксатор	Высокая	Минимальный	Требует покупки инструмента
Ремень через педали	Средняя	Средний (царапины на пластике)	Доступен в полевых условиях
Клинья	Низкая	Высокий (деформация сиденья)	Только для кратковременных работ

Обязательные меры предосторожности: Перед фиксацией установите колёса строго прямо, отключите аккумулятор (особенно при работе рядом с подушкой безопасности) и убедитесь, что замок зажигания переведён в положение «LOCK». Избегайте чрезмерного давления на рулевую колонку.

После завершения ремонта контактной группы проверьте возврат руля в нейтральное положение без усилий, работу самовозврата указателей поворотов и отсутствие посторонних звуков при вращении.

Порядок снятия подрулевых переключателей

Отключите минусовую клемму аккумуляторной батареи для исключения короткого замыкания. Снимите пластиковые декоративные накладки рулевой колонки, открутив крепежные винты или аккуратно поддев фиксаторы отверткой с широким жалом.

Демонтируйте рулевое колесо согласно инструкции для конкретной модели авто. Обычно требуется отключить разъем подушки безопасности (SRS), открутить центральную гайку крепления руля и снять его съемником. Убедитесь, что метки совпадения руля и вала предварительно отмечены.

Отсоедините разъемы подрулевых переключателей, нажав на фиксаторы колодок проводов. Избегайте приложения излишней силы к проводке.
Выкрутите винты крепления блоков переключателей к кронштейнам рулевой колонки. Количество и расположение винтов зависит от конструкции (часто 2-4 шт).
Снимите рычаги переключателей с посадочных мест, аккуратно потянув их на себя. При наличии фиксирующих защелок – отожмите их тонкой отверткой.
Извлеките блоки переключателей через образовавшийся зазор между кожухами колонки. Контролируйте положение крепежных элементов во избежание потерь.

Техника отсоединения разъёма контактной группы

Перед началом работ обесточьте бортовую сеть автомобиля. Для этого снимите клемму «минус» с аккумуляторной батареи и зафиксируйте её в стороне от контакта с массой. Убедитесь в отсутствии напряжения на колодке проводов с помощью мультиметра, выбрав режим измерения постоянного тока.

Определите тип фиксатора разъёма контактной группы. Распространены конструкции с пластиковым рычажком-защёлкой, язычком сбоку или скользящим фиксатором. Осмотрите колодку со всех сторон при хорошем освещении, используя фонарик при необходимости, чтобы не повредить хрупкие элементы.

Последовательность действий

Отожмите фиксирующий элемент:
- Для рычажка: плавно поднимите его вверх до характерного щелчка.
- Для бокового язычка: утопите его внутрь корпуса отвёрткой с тонким жалом.
- Для скользящего фиксатора: сдвиньте элемент вдоль корпуса разъёма.
Возьмитесь за корпус колодки (не за провода!) большим и указательным пальцами обеих рук. Расположите руки симметрично по бокам разъёма.
Приложите равномерное усилие на расстыковку строго вдоль оси контактов. Избегайте перекоса и резких рывков! Раскачивание из стороны в сторону недопустимо.
Извлеките колодку после появления свободного хода. Если сопротивление сохраняется – повторно проверьте состояние фиксатора.

После отсоединения визуально оцените состояние контактов разъёма и контактной группы. При наличии окислов, деформации или оплавления потребуется чистка или замена. Установка производится в обратном порядке с чёткой фиксацией защёлки до щелчка.

Демонтаж замка зажигания с рулевой колонки

Перед началом работ обязательно снимите клемму с аккумулятора для предотвращения короткого замыкания. Подготовьте необходимые инструменты: крестовую и плоскую отвертки, торцевые головки (размер зависит от модели авто), съемник стопорных колец.

Обеспечьте свободный доступ к рулевой колонке, сняв пластиковые защитные кожухи. Обычно они фиксируются саморезами или пластиковыми защелками – аккуратно открутите крепеж и снимите декоративные накладки. Проверьте наличие механической блокировки руля (если предусмотрена конструкцией).

Последовательность демонтажа

Отсоедините электрические разъемы: найдите колодку проводов, идущую к замку зажигания. Нажмите на фиксатор и аккуратно отсоедините разъем.
Снимите противоугонный болт: найдите специальный болт с головкой "звездочка" или нестандартным шлицем (часто скрыт под заглушкой). Выкрутите его полностью – он блокирует положение замка.
Извлеките стопорное кольцо: используйте съемник для удаления стопорного кольца или скобы, удерживающей корпус замка в посадочном гнезде колонки.
Извлеките замок: возьмитесь за корпус замка и потяните его вдоль оси рулевой колонки. При необходимости слегка раскачивайте из стороны в сторону. Избегайте резких усилий!

Ключевой момент	Типовая ошибка
Фиксация положения руля	Попытка демонтажа без снятия противоугонного болта
Обработка стопорного кольца	Потеря кольца при снятии (работайте в закрытом помещении)

Внимание: На некоторых моделях перед извлечением замка требуется перевести ключ зажигания в положение «ACC» (дополнительные приборы) для разблокировки механизма. Если замок не поддается – не применяйте грубую силу, проверьте наличие скрытых креплений или стопоров в техдокументации авто.

После извлечения осмотрите посадочное место на предмет коррозии и механических повреждений. Контактную группу отсоедините от замка, открутив крепежные винты или отжав пластиковые защелки (зависит от конструкции).

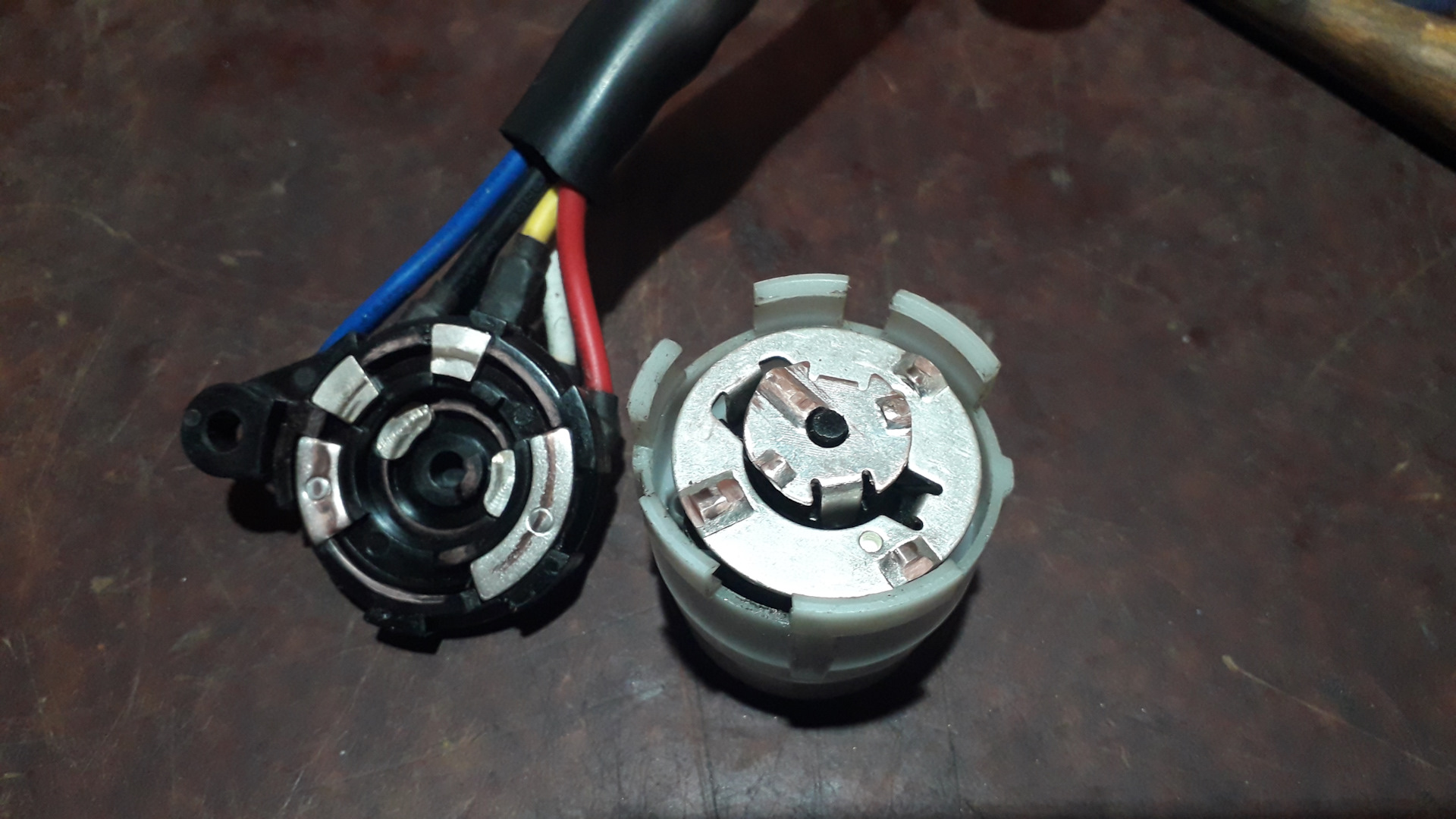

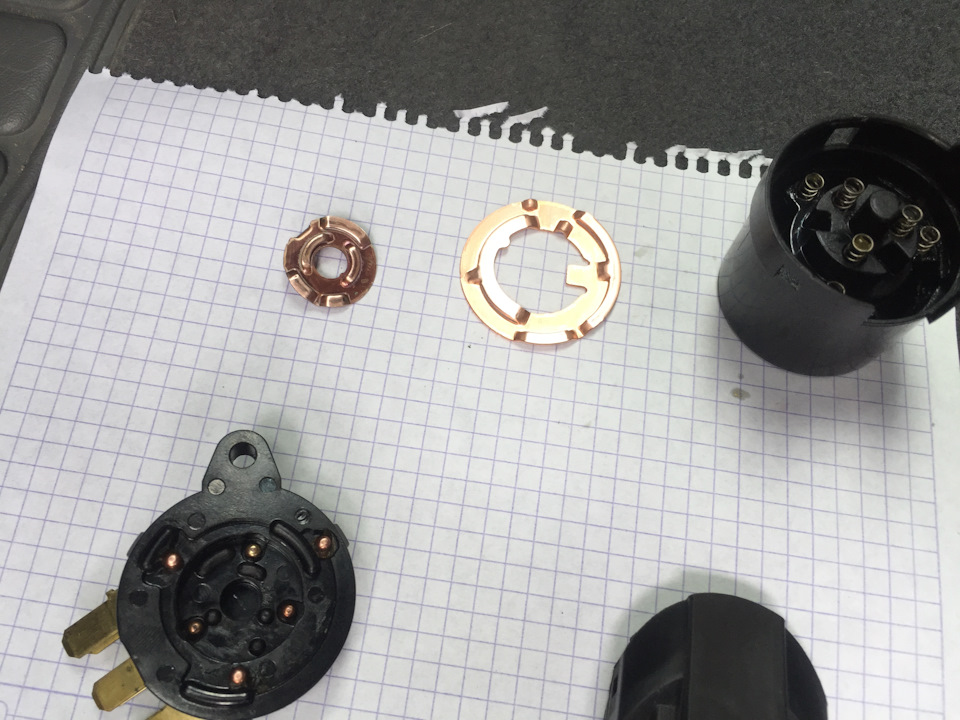

Разборка корпуса замка зажигания

Отсоедините клемму «минус» от аккумулятора для исключения короткого замыкания. Снимите замок зажигания с рулевой колонки, предварительно открутив крепежные болты или высвободив фиксирующие скобы согласно модели автомобиля.

Очистите корпус замка от загрязнений сжатым воздухом или сухой ветошью. Подготовьте инструменты: крестовую и плоскую отвертки, тонкогубцы, контейнер для мелких деталей. Работайте на чистой ровной поверхности для предотвращения потери компонентов.

Последовательность разборки

Определите тип крепления:
- Пластиковые защёлки – расположены по периметру корпуса
- Винты – обычно 2-4 штуки под крестовую отвертку
Вскройте корпус:
- Для защёлок: аккуратно подденьте стыковочные швы плоской отверткой
- Для винтов: выкрутите крепления, сохраняя шайбы отдельно
Разделите половинки корпуса:
- Держите корпус вертикально при разъединении
- Придерживайте внутренние компоненты пальцем
Извлеките контактную группу:
- Отсоедините разъёмы проводов (при наличии)
- Подденьте фиксаторы тонкогубцами
- Достаньте узел строго вертикально без перекоса

Важно: не прилагайте чрезмерное усилие при разделении пластиковых элементов. Если корпус не поддается, проверьте наличие скрытых винтов под декоративными заглушками. Маркируйте или фотографируйте положение деталей перед полной разборкой.

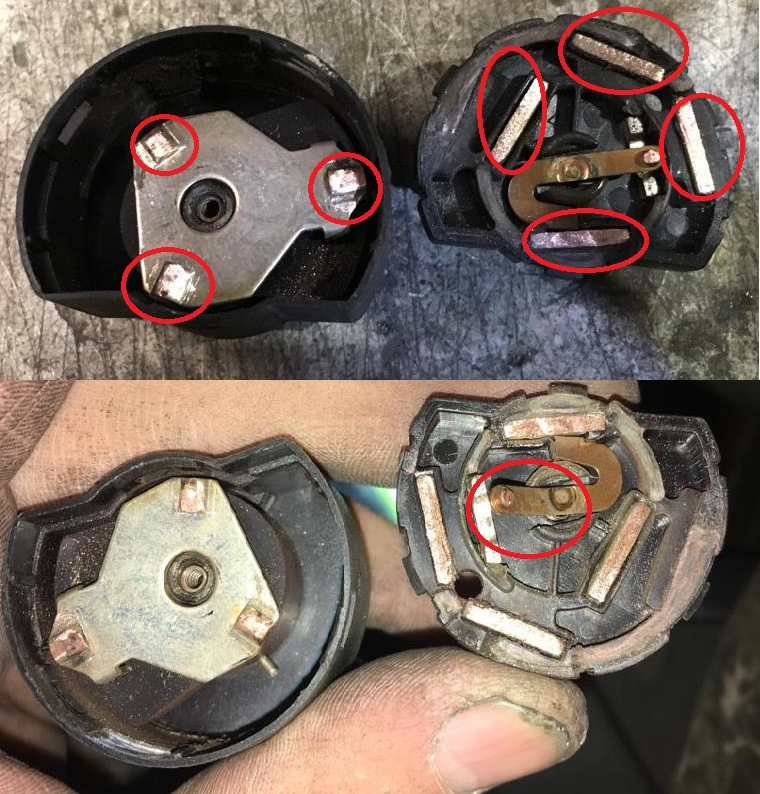

Определение неисправных контактов группы

Первичная диагностика начинается с визуального осмотра контактной группы при демонтаже замка зажигания. Основное внимание уделяется состоянию токопроводящих дорожек и подвижных контактных пластин. Признаками повреждения являются глубокие эрозионные кратеры, оплавленные зоны, трещины или полное отсутствие металлического слоя на рабочих поверхностях.

Требуется проверить эластичность пружинных элементов, фиксирующих контакты в заданном положении. Ослабление прижимной силы ведет к нестабильному соединению и локальному перегреву. Особенно критично состояние центрального поворотного контакта, отвечающего за коммутацию основных цепей.

Методы тестирования функциональности

Для точного выявления дефектов используется мультиметр в режиме прозвонки:

Подключить щупы к входному и выходному контактам проверяемой цепи
Поворачивать ключ зажигания по всем положениям (OFF-ACC-ON-START)
Фиксировать показания при срабатывании

Типичные неисправности по результатам замеров:

Симптом	Причина	Проверяемая цепь
Отсутствие контакта в ON	Обрыв дорожки стартера	Клемма 50
Короткое замыкание в ACC	Загрязнение/залипание пластин	Клемма 15-30
Плавающее сопротивление	Подгорание контактной площадки	Клемма 30/1

Косвенными признаками служат: самопроизвольное отключение приборной панели, невозможность запустить стартер при исправном аккумуляторе, залипание ключа в замке. При обнаружении деформированных или корродированных элементов восстановление контактной группы считается нецелесообразным – требуется полная замена узла.

Зачистка контактов без замены компонента

Зачистка контактов контактной группы замка зажигания проводится при их окислении или образовании нагара, что вызывает нестабильную работу электросистем автомобиля. Данная процедура позволяет восстановить проводимость без покупки новой детали, но требует аккуратности и соблюдения последовательности действий.

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Демонтируйте контактную группу согласно руководству по ремонту конкретной модели авто, учитывая особенности крепления и расположения проводов.

Пошаговая процедура зачистки

Визуальная диагностика: Осмотрите контакты под ярким светом. Критический износ (глубокие выгоревшие кратеры, деформация) требует замены группы.
Очистка поверхности:
- Используйте мелкозернистую наждачную бумагу (№600-1000) или специальную бархатную пилочку для контактов.
- Аккуратно обработайте поверхности до появления металлического блеска, избегая чрезмерного стачивания.
Удаление абразивных частиц: Продуйте контакты сжатым воздухом, затем протрите безворсовой салфеткой, смоченной в спирте или очистителе электронных компонентов.
Проверка прилегания: Убедитесь, что подвижные контакты плотно соприкасаются с неподвижными при включении зажигания.

Материал для обработки	Преимущества	Недостатки
Наждачная бумага	Доступность, эффективное удаление нагара	Риск перестачивания, требует осторожности
Бархатный надфиль	Щадящее воздействие, контроль толщины слоя	Специфичный инструмент, не всегда под рукой

Важно: После сборки проверьте работу всех режимов зажигания (ACC, ON, START), фар и стеклоочистителей. Процедура носит временный характер – при повторном возникновении проблем потребуется замена контактной группы.

Особенности пайки повреждённых проводников

Пайка проводников контактной группы требует ювелирной точности из-за миниатюрных размеров элементов и плотной компоновки. Используйте маломощный паяльник (25-40 Вт) с тонким жалом и оловянно-свинцовый припой ПОС-61, сочетающий низкую температуру плавления с хорошей текучестью. Обязательно применяйте флюс на канифольной основе – он предотвращает окисление и не повреждает изоляцию, в отличие от активных составов.

Перед пайкой тщательно зачистите концы оборванных проводников на 3-5 мм и залудите их отдельно. При соединении избегайте перегрева пластиковых деталей группы – контакт с жалом не должен превышать 2-3 секунд. Сформируйте аккуратный блестящий шов без наплывов и шариков, способных вызвать короткое замыкание в соседних контактах.

Критические аспекты изоляции

После пайки обязательно восстановите изоляцию каждое соединение:

Надевайте термоусадочную трубку подходящего диаметра до пайки, затем сдвигайте на место и прогревайте феном
Альтернатива – несколько слоёв изоленты с перехлёстом 50%
Проверяйте отсутствие оголённых участков и зазоров

Ошибка	Последствие	Профилактика
Перегрев контакта	Деформация пластика, потеря упругости	Контроль времени пайки
Избыток припоя	Замыкание соседних контактов	Точечное нанесение, удаление излишков
Недостаточная изоляция	Короткое замыкание на корпус	Двойная проверка покрытия

Проверьте целостность соединений мультиметром в режиме прозвонки перед установкой группы в замок. Убедитесь в отсутствии паразитных контактов и стабильном сопротивлении (0-0.5 Ом). Помните: некачественная пайка приведёт к повторному обрыву или нарушению работы зажигания.

Критерии выбора новой контактной группы

Точное соответствие контактной группы модели автомобиля – первый обязательный критерий. Неправильно подобранный узел вызовет проблемы с коммутацией цепей или физическую несовместимость с замком зажигания.

Обращайте внимание на толщину токопроводящих пластин и материал контактов. Оптимальны элементы из тугоплавких металлов (латунь, бронза) с серебряным напылением – они устойчивы к эрозии и выдерживают многократные нагрузки.

Совместимость с системой зажигания: для карбюраторных двигателей подходят классические группы, для инжекторных – модификации с дополнительными цепями управления ЭБУ
Конструкция выводов: штекерные разъемы должны идеально соответствовать штатной проводке, винтовые клеммы требуют проверки геометрии
Качество изоляции: корпус из термостойкого негорючего пластика с четкой маркировкой проводов
Производитель: предпочтительны OEM-поставщики (Valeo, Bosch) или проверенные аналоги (FAE, ERA)

Проверяйте подвижность кулачкового механизма вручную перед покупкой – ход должен быть плавным без заеданий.

Проверка совместимости контактной группы с моделью авто

Точное соответствие контактной группы конкретной марке и году выпуска автомобиля критически важно. Несовместимость проявляется в некорректной работе зажигания, отказе стартера, постоянном питании фар после выключения ключа или полном отказе электросистемы. Использование неподходящей группы может повредить электропроводку и блок управления.

Основные методы верификации включают сверку каталожных номеров, визуальное сравнение геометрии и распиновки, а также проверку электрических характеристик. Производители указывают совместимость на упаковке, но самостоятельная перепроверка исключает ошибки при модернизациях или неоригинальных комплектующих.

Способы идентификации

Обязательные этапы проверки:

Сравнение каталожного номера (OEM-кода) старой группы с новым изделием. Код ищите на корпусе или в руководстве по ремонту авто.
Визуальный анализ:
- Количество и расположение штекерных разъемов
- Форма поворотного кулачка и фиксаторов
- Угол поворота контактного диска при включении зажигания
Проверка электрических параметров мультиметром:
- Сопротивление контактов в положении «OFF» (должно быть ∞ Ом)
- Наличие замкнутой цепи между соответствующими пинами в режимах «ACC», «ON», «START»

При отсутствии оригинальной детали используйте перекрестные каталоги:

Источник данных	Что проверять	Риски при несовпадении
Электронные каталоги (ETKA, Partslink24)	Соответствие VIN-кода и модификации двигателя	Короткое замыкание
Физические параметры (замеры штангенциркулем)	Диаметр вала замка, высота контактного стакана	Механическая несовместимость
Форумы модели	Опыт использования аналогов (Bosch, Hella, Febi)	Преждевременный износ

Важно: Для авто с иммобилайзером или кодированным ключом устанавливайте только оригинальные группы. Несовпадение резисторов в чипе заблокирует запуск двигателя даже при полной механической совместимости.

Установка новой контактной группы в корпус замка

После демонтажа старой контактной группы тщательно очистите посадочное место в корпусе замка от грязи и окислов. Проверьте целостность направляющих пазов и крепежных элементов корпуса. Убедитесь, что новая группа полностью соответствует оригиналу по размерам и количеству контактов.

Аккуратно совместите фиксирующие выступы новой группы с пазами корпуса замка. Держите деталь строго параллельно плоскости установки, избегая перекосов. Легким нажатием до щелчка зафиксируйте группу в корпусе, контролируя полное прилегание по периметру.

Ключевые этапы монтажа

Ориентация контактов: Совместите центральный штекер с ответной частью механизма замка
Фиксация положения: Заведите крепежные лапки в предусмотренные пазы корпуса
Проверка подвижности: Поверните ключ зажигания, убедитесь в плавном ходе без заеданий
Подключение разъемов: Подсоедините колодки проводки до характерного щелчка фиксаторов

Важно: При установке избегайте касания медных контактов пальцами. Проверьте возвратную пружину механизма – она должна свободно перемещать кулачок группы в исходное положение.

Контрольная точка	Критерий правильности
Фиксация в корпусе	Отсутствие люфта, плотное прилегание
Работа кулачкового механизма	Четкое переключение позиций при повороте ключа
Электрическое сопротивление	0.1-0.5 Ом между замкнутыми контактами

Регулировка положения контактного диска

Регулировка выполняется для обеспечения точного совпадения углов замкнутого состояния контактов с моментом искрообразования. Неправильная установка приводит к перебоям зажигания, снижению мощности двигателя и повышенному расходу топлива. Требуется доступ к контактной группе после демонтажа крышки трамблера.

Проверьте текущее положение: медленно проворачивайте коленвал до момента размыкания контактов (по контрольной лампе или индикатору). Совместите метку на шкиве коленвала с требуемым делением на крышке ГРМ. При несовпадении отрегулируйте диск.

Последовательность регулировки

Ослабьте стопорные винты крепления контактной группы к корпусу трамблера.
Вставьте щуп толщиной 0,4 мм между контактами для контроля зазора.
Поворачивайте основание группы до фиксации щупа без усилия. Проверьте параллельность поверхностей контактов.
Затяните винты крепления после достижения равномерного зазора по всей окружности диска.
Проверьте угол замкнутого состояния контактов тестером. Норма: 52–58° для классических систем.

Критические параметры:

Параметр	Значение	Инструмент контроля
Зазор контактов	0,35–0,45 мм	Щуп
Угол замкнутого состояния	52–58°	Тестер / осциллограф
Момент размыкания	Совпадение с меткой ГРМ	Стробоскоп

После регулировки обязательна проверка стробоскопом на работающем двигателе. Корректируйте положение трамблера вращением корпуса при отклонении меток. Повторяйте настройку при замене контактной группы или износе кулачка привода.

Правила сборки корпуса замка зажигания

Перед сборкой тщательно очистите все детали корпуса от загрязнений и остатков старой смазки. Убедитесь в отсутствии механических повреждений на посадочных поверхностях, направляющих пазах и фиксаторах. Проверьте целостность изоляции проводов контактной группы.

Обязательно смажьте трущиеся элементы графитовой смазкой или составом, рекомендованным производителем. Исключите попадание смазочных материалов на контактные площадки группы – это вызовет нарушение электрического соединения и подгорание контактов.

Установите контактную группу в корпус, совместив монтажные выступы с пазами корпуса. Проверьте плотность прилегания без перекосов
Зафиксируйте контактную группу штатными креплениями (винтами, защелками). При закручивании винтов используйте динамометрический ключ
Смонтируйте поворотный кулак с контактами, обеспечив свободный ход без заеданий. Совместите метку положения «0» (STOP) на кулаке с базовой отметкой корпуса
Установите возвратную пружину и шайбы в правильной последовательности согласно схеме разборки
Закройте корпус защитной крышкой до характерного щелчка фиксаторов. Проверьте отсутствие зазоров по периметру соединения

Контрольная операция	Критерий правильности
Ход ключа	Плавный поворот во всех положениях без усилий
Фиксация позиций	Четкое защелкивание в режимах ACC/ON/START
Электропроводка	Отсутствие перегибов и натяжения проводов

Важно: после сборки выполните тестовое включение цепей в каждом положении ключа с помощью мультиметра. Проверьте наличие напряжения на соответствующих клеммах при переходе между режимами.

Установка механической части замка в корпус

Проверьте чистоту посадочного гнезда в корпусе и отсутствие повреждений на пластиковом направляющем штыре цилиндра. Смажьте уплотнительное кольцо цилиндра тонким слоем термостойкой силиконовой смазки для предотвращения задиров и облегчения установки. Совместите шлицы на цилиндре с пазами корпуса, контролируя положение фиксаторного отверстия под стопорный штифт.

Плавно запрессуйте цилиндр до характерного щелчка, используя равномерное давление ладонью. Не применяйте ударные инструменты – это может повредить пластиковые элементы или деформировать корпус. Убедитесь, что цилиндр сидит без перекосов, а фиксаторное отверстие точно совпадает с каналом под штифт в корпусе замка.

Ключевые этапы и параметры

Фиксация стопорным штифтом:
- Вставьте новый штатный штифт до упора
- Убедитесь в отсутствии люфта цилиндра
Проверка работоспособности:
- Поверните ключ во всех положениях (LOCK-ACC-ON-START)
- Контролируйте плавность хода без заеданий
- Проверьте автоматический возврат из START в ON

Параметр	Норма	Ошибка монтажа
Усилие поворота ключа	0.3-0.8 кгс	Заедание/тугой ход
Глубина посадки	Заподлицо с корпусом	Выступ ≥1 мм
Осевой люфт	≤0.2 мм	Стук при встряхивании

Важно: При сопротивлении повороту после установки извлеките цилиндр и проверьте совпадение меток. Не пытайтесь "продавить" усилием – это приведёт к поломке шлицов.

Проверка работы замка до установки на авто

Подключите контактную группу к разъёму электропроводки автомобиля, используя перемычки или напрямую, если доступ позволяет. Обеспечьте подачу напряжения от аккумулятора через соответствующие контакты согласно схеме конкретной модели.

Поочерёдно проворачивайте ключ во всех положениях (ACC, ON, START), контролируя мультиметром в режиме прозвонки или напряжении выходные сигналы. Убедитесь в отсутствии напряжения в положении LOCK.

Ключевые этапы проверки

Контроль цепей:

Проверьте замыкание контактов стартера при повороте в положение START
Удостоверьтесь в подаче питания на систему зажигания (ON) и потребители (ACC)
Проверьте блокировку руля в положении LOCK

Тестирование функционала:

Зафиксируйте возврат пружины из START в ON
Проверьте одновременное отключение ACC при переходе в START
Оцените плавность хода и чёткую фиксацию в каждом положении

Положение ключа	Должны быть под напряжением	Должны быть отключены
ACC	Магнитола, прикуриватель	Стартер, зажигание
ON	Зажигание, топливный насос	Стартер
START	Стартер, зажигание	ACC-потребители

Важно: При обнаружении залипаний, нестабильного контакта или отклонений от схемы – замените группу перед установкой. Проверьте отсутствие перегрева контактов при длительной подаче нагрузки.

Сборка замка зажигания в обратной последовательности

Установите контактную группу в корпус замка, совместив направляющие выступы с пазами на внутренней поверхности. Зафиксируйте группу поворотом до щелчка или установкой крепежных винтов (в зависимости от модели), обеспечивая плотное прилегание без перекосов.

Наденьте возвратную пружину на вал ротора (если она снята), после чего аккуратно вставьте ротор в корпус, совместив шлицы вала с ответной частью контактной группы. Проверьте свободное вращение ротора во всех положениях без заеданий.

Завершение сборки

Установите стопорное кольцо или шайбу на вал ротора, используя съемник или плоскогубцы
Смонтируйте пластиковый кожух замка, защелкнув фиксаторы по периметру
Вставьте ключ и проверьте функциональность:
- Плавность поворота между позициями (ACC, ON, START)
- Автоматический возврат из START в ON
- Блокировку руля в положении LOCK

Перед установкой замка на автомобиль подключите разъем электропроводки и выполните тестовое включение приборов и стартера. Убедитесь в отсутствии самопроизвольного отключения контактов при вибрации ключа.

Подключение электрического разъёма контактной группы

Перед подключением разъёма убедитесь в чистоте контактных площадок на группе и отсутствии механических повреждений на штырьках и пластиковых фиксаторах. Проверьте целостность проводов в жгуте и состояние изоляции, особенно в местах перегибов.

Ориентируйтесь на цветовую маркировку проводов и уникальную конструкцию разъёма (ключ), предотвращающую неправильное соединение. Совместите направляющие пазы на колодке с выступами на корпусе контактной группы до характерного щелчка фиксатора.

Последовательность подключения

Отключите минусовую клемму аккумулятора
Сопоставьте штекер с гнездом по форме корпуса
Плавно вдавите разъём до полного прилегания
Проверьте надёжность крепления фиксатора

Контрольные действия после установки:

Подайте питание АКБ и проверьте работу режимов:
- ACC (радио, прикуриватель)
- ON (приборная панель, топливный насос)
- START (активация стартера)
Убедитесь в отсутствии искрения или нагрева в зоне соединения

Тип неисправности	Вероятная причина
Отсутствие питания в положениях ключа	Неполная посадка разъёма, окисление контактов
Самопроизвольное отключение	Сломанный фиксатор, деформация корпуса

При некорректной работе немедленно обесточьте систему и проведите повторную диагностику соединения. Запрещается эксплуатация автомобиля с разболтанным или нагревающимся разъёмом – это может привести к возгоранию электропроводки.

Установка замка на рулевую колонку

После завершения ремонта контактной группы или замены замка, монтаж на рулевую колонку требует точного позиционирования и соблюдения последовательности операций. Необходимо убедиться в чистоте посадочного гнезда и отсутствии механических повреждений на корпусе колонки.

Ключевой этап – совмещение фиксаторов замка с пазами на колонке, что обеспечивает корректную работу противоугонного механизма. Перекос при установке приводит к заклиниванию вала или нарушению контакта в группе.

Пошаговая процедура монтажа

Переведите ключ в положение ACC (дополнительные приборы), чтобы разблокировать рулевой вал.
Совместите шлицы вала замка с пазами на рулевой колонке, удерживая корпус строго перпендикулярно.
Нажмите на замок до характерного щелчка фиксаторов. Проверьте отсутствие люфта ручным покачиванием.
Затяните крепежные винты с усилием 8-10 Н·м, избегая перекоса корпуса.
Подключите разъемы контактной группы к электропроводке автомобиля согласно схеме.

Обязательно выполните тестирование в последовательности: LOCK → ACC → ON → START. Убедитесь в плавности поворота ключа, срабатывании стартера и автоматическом возврате из положения START. Проверьте блокировку руля при извлечении ключа.

Монтаж подрулевых переключателей управления

После завершения ремонта контактной группы замка зажигания установите подрулевые переключатели на штатное место. Убедитесь в чистоте посадочных зон и целостности крепежных элементов. Совместите механические фиксаторы переключателей с пазами на рулевой колонке, избегая перекоса.

Подключите электрические разъемы согласно цветовой маркировке проводов. Проверьте плотность посадки коннекторов – недопустимы свободные люфты или неполная фиксация. Закрепите корпус переключателей винтами с усилием 3-5 Н·м, исключая деформацию пластика.

Последовательность подключения проводки

Фары ближнего/дальнего света: желтый и желто-черный провода
Поворотники: синий (левый), зеленый (правый)
Дворники: красный (интервальный), красно-белый (постоянный)
Омыватель: коричневый провод с предохранителем 10А

Проверьте работоспособность всех функций: включение света должно синхронизироваться с положением контактной группы замка зажигания, а переключатели – возвращаться в нейтраль после срабатывания. При корректном монтаже исключены посторонние скрипы при работе механизма.

Правильное позиционирование механизма фиксации руля

После установки новой контактной группы критически важно отрегулировать положение фиксатора рулевого вала. Этот элемент блокирует руль при выключенном зажигании, предотвращая кражу и обеспечивая безопасность.

Неверная настройка приводит к заклиниванию руля во время движения или отсутствию блокировки на стоянке. Для корректной работы механизма строго соблюдайте последовательность позиционирования.

Установите передние колеса строго прямо, руль – в нейтральное положение
Временно зафиксируйте рулевую колонку стяжками или помощником
Совместите шлицы на валу фиксатора с пазами рулевого вала
Проверьте зазор между фиксатором и ответным пазом (должен быть 0.5-1 мм)

Ключевые требования

Контрольный тест: после сборки проверьте блокировку – при вытянутом ключе руль должен стопориться с характерным щелчком. Проворачивание более чем на 5° указывает на неверную установку.

Ошибка	Последствие
Перекос фиксатора	Залипание механизма, обрыв контактов
Чрезмерный зазор	Дребезг, ложные срабатывания иммобилайзера

Используйте заводские метки на корпусе замка и валу для точной ориентации. При отсутствии меток сделайте пометки маркером до демонтажа старого узла.

Установка декоративных элементов рулевой колонки

После завершения ремонта контактной группы замка зажигания и проверки её работоспособности приступайте к обратной сборке декоративных элементов рулевой колонки. Убедитесь, что все крепёжные отверстия и направляющие на кожухах и накладках очищены от грязи и не имеют повреждений, препятствующих плотной посадке.

Перед монтажом визуально сопоставьте пластиковые детали с посадочными местами на рулевой колонке и кронштейнах, убедившись в отсутствии перекосов или механических помех от проводки или других компонентов. Особое внимание уделите правильной прокладке жгута проводов замка зажигания во избежание его защемления или перетирания.

Порядок установки

Нижний кожух: Совместите его с крепёжными штырями на кронштейне рулевой колонки, аккуратно наживите пластиковые фиксаторы или винты (если предусмотрены), не затягивая окончательно.
Верхний кожух: Установите поверх нижнего, совместив замковые соединения по периметру. Проследите, чтобы фиксаторы рулевого переключателя/подрулевых лепестков (при наличии) вошли в пазы без усилия.
Декоративные накладки: Закрепите боковые панели или заглушки, начиная с фиксации защёлок в верхней части и продвигаясь вниз. Убедитесь в отсутствии щелей между элементами.

Элемент	Тип крепления	Ключевая проверка
Кожух колонки	Пластиковые фиксаторы + винты	Равномерность стыковки по всему контуру
Накладка замка зажигания	Защёлки	Свободный ход ключа без зацепления
Панель подрулевых переключателей	Винты/клипсы	Полное прилегание к кожуху колонки

Фиксация элементов: Затяните все винты крестовой отвёрткой с умеренным усилием во избежание срыва резьбы или деформации пластика. При наличии пластиковых клипс нажмите на центр каждого фиксатора до характерного щелчка. Проверьте отсутствие люфта деталей и посторонних скрипов при покачивании руля.

Сборка пластиковой обшивки рулевой стойки

Перед установкой убедитесь, что контактная группа замка зажигания корректно зафиксирована в посадочном месте, а все электрические разъемы подключены без перегибов проводов. Проверьте отсутствие посторонних предметов в полости рулевой колонки и чистоту контактных поверхностей.

Совместите нижнюю часть обшивки с направляющими на кронштейнах рулевой стойки, аккуратно пропуская через технологические отверстия провода управления подрулевыми переключателями. Избегайте резких усилий при посадке пластика – крепежные фиксаторы должны встать в пазы без деформации.

Порядок фиксации элементов

Заведите верхнюю крышку обшивки под козырек замка зажигания, совместив ее с нижней секцией
Нажмите по периметру стыка до характерного щелчка фиксаторов
Верните на место винты крепления:
- 2 винта снизу рулевой колонки (TORX T15)
- Декоративную заглушку над рулем (при наличии)

Критические ошибки сборки:

Перекос обшивки	Блокировка поворота руля
Неполная посадка фиксаторов	Вибрация и дребезжание на ходу
Пережатие проводов	Отказ поворотников или дворников

После монтажа проверьте: свободный ход ключа во всех положениях, отсутствие помех при регулировке руля, работу подрулевых переключателей. При обнаружении затираний – демонтируйте узел для повторной установки без применения силы.

Подключение аккумуляторной батареи после ремонта

Перед подключением клемм убедитесь в отсутствии инструментов и металлических предметов на поверхности аккумулятора. Проверьте правильность установки контактной группы замка зажигания и отсутствие оголённых проводов вблизи клемм.

Убедитесь, что зажигание автомобиля полностью выключено. Все электроприборы (фары, магнитола, освещение салона) должны быть деактивированы во избежание искрения при контакте.

Порядок подключения клемм

Наденьте защитные перчатки и очки для предотвращения химических ожогов электролитом.
Первой всегда подсоединяйте положительную (+) клемму. Плотно затяните крепление ключом до полной фиксации.
Подключите отрицательную (-) клемму аналогичным образом. Избегайте контакта ключа с кузовом при затяжке.

Контрольная проверка:

Попробуйте включить зажигание в положение ACC – должны активироваться приборная панель и магнитола.
Поверните ключ в положение ON – загорится индикатор давления масла.
При запуске двигателя следите за стабильностью работы стартера и отсутствием посторонних щелчков.

При обнаружении искрения или запаха гари немедленно отсоедините минусовую клемму и проверьте правильность сборки контактной группы. Убедитесь, что провода не пережаты корпусом рулевой колонки.

Проверка работы зажигания в разных положениях ключа

Перед проверкой убедитесь, что аккумулятор заряжен, а клеммы надежно зафиксированы. Подготовьте мультиметр или контрольную лампу для диагностики.

Снимите пластиковую крышку рулевой колонки для доступа к контактам группы замка зажигания. Определите назначение проводов на разъеме контактной группы согласно схеме авто.

Порядок проверки напряжений

Переведите ключ в следующие положения, проверяя контакты мультиметром (режим DC 20V) или контрольной лампой:

Положение "OFF": На всех силовых контактах напряжение отсутствует.
Положение "ACC": Напряжение появляется только на контакте питания магнитолы и прикуривателя.
Положение "ON":
- +12В на контакте системы зажигания
- +12В на контакте топливного насоса (на 2-3 сек после включения)
- +12В на контакте стартера (при удержании ключа в крайнем положении)
Положение "START": Напряжение подается одновременно на контакты зажигания и стартера.

Положение ключа	Исправное состояние контактов	Признак неисправности
ACC	Напряжение только на ACC-проводе	Активны цепи зажигания или стартера
ON	Напряжение на проводе зажигания	Отсутствие питания на бензонасосе/катушке
START	Короткое замыкание контактов стартера и зажигания	Пропадание напряжения при повороте ключа

При обнаружении несвоевременной подачи напряжения или межконтактных замыканий демонтируйте контактную группу для чистки или замены. Особое внимание уделите подгоревшим площадкам и ослаблению пружин контактов.

Контроль функций подсветки при включении фар

При активации ближнего света через штатный переключатель на рулевой колонке или панели, контактная группа замка зажигания должна синхронно замыкать цепь подсветки приборов и органов управления. Этот процесс обеспечивается отдельным контактом в группе, который срабатывает исключительно в положении "габариты" или "фары".

Отказ подсветки при работающих фарах указывает на повреждение соответствующего контакта внутри группы. Для диагностики необходим мультиметр: при включенном свете проверяется наличие напряжения между клеммой подсветки контактной группы и массой. Отсутствие "+12V" подтверждает неисправность контакта, тогда как присутствие напряжения сигнализирует о проблемах в цепи ламп или проводки.

Алгоритм проверки и устранения неполадок

Снимите кожух рулевой колонки для доступа к контактной группе
Включите зажигание и фары (без запуска двигателя)
Прозвоните мультиметром в режиме вольтметра:
- Щуп "+" на клемму подсветки (обозначена значком ϟ или символом лампы)
- Щуп "-" на кузовную массу

При отсутствии напряжения:

Проблема	Решение
Окисление контактов	Очистка спиртом или спецсредством
Деформация токопроводящих пластин	Аккуратная правка пинцетом
Прогар контактной площадки	Замена контактной группы

Важно: При замене группы убедитесь в совпадении распиновки разъёмов и корректной установке фиксаторов. После ремонта проверьте работу всех функций, включая подсветку при разных положениях света – некорректный монтаж может вызвать замыкание других цепей.

Тестирование работы стеклоподъёмников и дворников

После ремонта контактной группы замка зажигания необходимо проверить работу всех систем, управляемых через замок, включая стеклоподъёмники и дворники. Корректная коммутация контактов напрямую влияет на функционирование этих элементов.

Тестирование проводится при включённом зажигании без запуска двигателя. Это позволяет оценить работоспособность цепей без лишних шумов и рисков.

Порядок проверки

Стеклоподъёмники:

Поочерёдно нажмите все переключатели подъёмников на водительской двери
Проверьте синхронность движения стёкол при групповом управлении
Убедитесь в отсутствии заеданий или посторонних шумов

Дворники:

Режим	Действие	Норма
Кратковременное движение	Короткое нажатие рычага	1 цикл с возвратом в исходное положение
Первая скорость	Фиксация рычага в положении I	Непрерывное движение с постоянным интервалом
Вторая скорость	Фиксация рычага в положении II	Ускоренное движение щёток

Дополнительные проверки:

Работа омывателя лобового стекла при поднятом рычаге
Автоматическое возвращение дворников в парковочное положение
Отсутствие подтёков жидкости в местах соединений

Анализ работы поворотников после замены контактной группы замка зажигания

После замены контактной группы обязательна проверка работы указателей поворота, так как они питаются через замок зажигания. Неисправности могут проявляться в виде полного отсутствия сигнала, хаотичного мерцания или несрабатывания самовозврата рулевого переключателя. Требуется последовательная диагностика цепи для исключения ошибок монтажа.

Начинают с визуального осмотра разъемов и проводов на участке между замком и реле поворотов. Особое внимание уделяют качеству контактов в колодках – окислы или неплотная посадка часто вызывают перебои. Далее анализируют корректность подключения проводов к новой группе контактов согласно схеме производителя.

Ключевые этапы диагностики

Проверку выполняют в следующем порядке:

Тестирование напряжения на выходе замка при активации поворотников мультиметром.
Контроль работы реле: характерный щелчок при включении сигнала свидетельствует об исправности.
Анализ нагрузки:
- Медленное мерцание указывает на перегоревшую лампу или плохой контакт
- Отсутствие реакции – на обрыв цепи или неисправное реле

Распространенные ошибки монтажа:

Симптом	Вероятная причина
Поворотники не отключаются автоматически	Неправильное подключение провода от рулевого переключателя
Сигнал срабатывает только в одном положении ключа	Ошибка коммутации контактов ACC/ON
Одновременное включение всех ламп	Короткое замыкание в колодке замка

При отсутствии мультиметра временно установите заведомо исправное реле поворотов. Если проблема сохраняется – проверьте целостность предохранителя F2 (обычно 10А) и "массу" кузова в точках крепления реле. Убедитесь, что контакты группы не имеют люфта и плотно прилегают к барабану замка.

Проверка фиксации рулевого колеса

Перед началом работ с контактной группой замка зажигания убедитесь, что рулевое колесо надежно зафиксировано. Для этого поверните ключ в положение "LOCK" (или "0"), при котором руль должен блокироваться механизмом противоугонной системы. Попытайтесь с усилием провернуть рулевое колесо в обе стороны – оно не должно смещаться.

Если руль свободно вращается при установленном в положение блокировки ключе, это указывает на неисправность механизма фиксации рулевой колонки. В таком случае демонтаж контактной группы запрещен, так как при снятии деталей замка руль может резко провернуться, повредив шлейф группы или травмируя руки.

Порядок действий при нарушении фиксации:

Убедитесь, что передние колеса автомобиля стоят строго прямо.
Поверните ключ в положение "LOCK", одновременно слегка покачивая руль влево-вправо до характерного щелчка блокировки.
Если фиксация не происходит:
- Проверьте целостность личинки замка зажигания
- Осмотрите шток фиксатора на рулевой колонке
- Убедитесь в отсутствии посторонних предметов в пазу стопорного механизма

Симптом	Возможная причина	Действие
Руль блокируется только в повернутом положении	Смещение шлицевого соединения рулевого вала	Установите колеса прямо, переставьте руль на валу
Щелчок блокировки есть, но фиксации нет	Износ стопорного язычка или паза на валу	Требуется замена механизма блокировки

Только после подтверждения надежной фиксации рулевого колеса можно приступать к демонтажу кожухов колонки и дальнейшей разборке замка зажигания для ремонта контактной группы. Игнорирование этого этапа часто приводит к обрыву дорожек поворотного контакта.

Настройка подрулевого переключателя света

Подрулевой переключатель света управляет основными осветительными приборами: ближним и дальним светом, габаритными огнями, указателями поворотов, а также часто включает дворники и омыватели. Его корректная работа критична для безопасности, обеспечивая своевременное и точное включение нужных режимов освещения без отвлечения водителя от дороги. Неправильная настройка или износ приводят к неполному контакту, мерцанию фар или полному отказу систем.

Связь с контактной группой замка зажигания прямая: питание на переключатель подается через ее контакты. Повреждение, подгар или люфт в группе напрямую влияют на стабильность напряжения, поступающего на переключатель, вызывая перебои в работе света даже при исправном подрулевом механизме. После ремонта или замены контактной группы проверка и регулировка переключателя обязательны.

Порядок настройки и регулировки

Перед регулировкой убедитесь в исправности предохранителей, ламп и целостности проводки. Настройка переключателя фокусируется на двух аспектах:

Механический люфт рычага: Чрезмерный свободный ход затрудняет точное переключение. Регулируется подтяжкой крепежных болтов или гаек на кронштейне переключателя под рулевой колонкой. Рычаг должен двигаться четко, без заеданий, с ощутимыми фиксациями в каждом положении.
Положение контактных элементов: Снимите пластиковый кожух колонки для доступа к переключателю. Осмотрите контактные дорожки и подвижные "пальцы". При необходимости:
- Очистите контакты от окислов спиртом или спецсредством.
- Подогните медные "пальцы" для обеспечения плотного прилегания к дорожкам.
- Проверьте возвратные пружины – они должны уверенно возвращать рычаг в нейтраль после включения поворотов или "подмигивания" дальним светом.

Типичная проблема	Признаки	Способ устранения
Не фиксируется дальний свет	Рычаг не держится в положении "Дальний", самопроизвольно скидывается	Замена изношенной фиксирующей пружины или пластиковой защелки внутри корпуса переключателя
Не работают повороты в одном направлении	Поворотники не включаются при движении рычага вверх/вниз, нет щелчка фиксации	Чистка и подгиб контактов именно для канала поворотов, проверка целостности дорожек
Мерцание света при движении рычага	Свет "мигает" при переключении или даже в статичном положении	Очистка контактных групп, затяжка клемм на переключателе, проверка массы кузова

Важно: После любых регулировок проверьте работу всех функций переключателя при включенном зажигании: ближний/дальний свет, переключение между ними, включение поворотов с автосбросом, работа "подрулевой" мигалки дальним светом. Убедитесь в отсутствии самопроизвольных отключений и четкой фиксации рычага.

Смазка механических частей замка зажигания

Регулярная смазка подвижных элементов контактной группы предотвращает заедание, снижает трение и существенно продлевает ресурс узла. Недостаток смазки приводит к ускоренному износу трущихся поверхностей, увеличивает усилие поворота ключа и может вызвать подгорание контактов из-за неполного замыкания.

Используйте исключительно специализированные термостойкие пластичные смазки для электротехнических применений, сохраняющие свойства в широком температурном диапазоне (-40°C до +120°C). Категорически запрещены масла, WD-40, графитовые или литиевые составы – они притягивают пыль, стекают с деталей или вызывают окисление контактов.

Процедура нанесения смазки

Демонтаж: Снимите замок зажигания с рулевой колонки, отсоедините контактную группу.
Очистка: Удалите старую смазку и загрязнения с валика, кулачкового механизма и пружины бесконтактным очистителем. Просушите детали.
Нанесение: Тонким слоем обработайте:
- Ось поворотного валика ключа
- Боковые грани кулачка, воздействующие на контактные пластины
- Пружинный механизм фиксатора положения
Сборка: Установите группу на место, убедитесь в плавном ходе ключа во всех положениях без заеданий.

Критерий	Рекомендуемая смазка	Запрещенные составы
Тип основы	Синтетические силиконы, PFPE	Минеральные масла, литий, графит
Электропроводность	Диэлектрик (не проводит ток)	Проводящие или полупроводящие
Вязкость	NLGI 1-2 (полужидкая/пластичная)	Жидкие масла, аэрозоли

Периодичность обработки – каждые 50-60 тыс. км пробега или при первых признаках тугого поворота ключа. Избыток смазки так же вреден, как ее отсутствие: выдавленные излишки могут попасть на контакты и нарушить проводимость.

Профилактика окисления контактов группы

Регулярная чистка токопроводящих элементов контактной группы предотвращает образование устойчивого окисного слоя, который нарушает прохождение тока. Используйте безворсовые салфетки и специализированные очистители электронных компонентов без агрессивных растворителей, способных повредить пластиковые детали.

Нанесение тонкого слоя токопроводящей смазки на обработанные поверхности после чистки создаёт барьер против влаги и кислорода. Выбирайте составы с антифрикционными присадками для снижения механического износа трущихся частей и исключите густые литолы, притягивающие пыль.

Ключевые профилактические меры

Герметизация корпуса замка: Проверяйте состояние уплотнительных манжет и резиновых заглушек проводки. При замене используйте термостойкий герметик для мест ввода проводов.
Контроль влажности: Избегайте длительной стоянки автомобиля в сырых помещениях. Применяйте влагопоглощающие силикагелевые пакеты в салоне (особенно в районе педального узла).
Защита от перегрева: Следите за исправностью реле и предохранителей, исключая превышение допустимой токовой нагрузки на контакты группы.

Категорически недопустимо применение наждачной бумаги или абразивных паст для зачистки - это разрушает защитное покрытие контактов и ускоряет последующее окисление. Используйте исключительно мягкие полировальные салфетки или ластики.

Фактор риска	Профилактическое действие	Периодичность
Повышенная влажность	Обработка контактов водоотталкивающим спреем	Каждые 15-20 тыс. км / 1 раз в год
Пыль и грязь	Продувка сжатым воздухом (низкое давление)	При каждом ТО
Термоциклирование	Визуальный контроль состояния смазки	Каждые 30 тыс. км

Проверяйте плотность прилегания клемм аккумулятора и массовых проводов кузова - нестабильное напряжение в бортовой сети провоцирует искрение и локальный перегрев контактов, ускоряя окисление. Установка дополнительного реле стартера снижает нагрузку на группу.

Регулярное обслуживание контактной группы

Игнорирование регулярного обслуживания контактной группы замка зажигания неизбежно приводит к ухудшению ее состояния. Окисление, подгорание и эрозия контактных поверхностей вызывают рост переходного сопротивления, что проявляется в трудностях с запуском двигателя, нестабильной работе на холостом ходу, самопроизвольной остановке мотора и пропадании питания на отдельных потребителях при повороте ключа.

Профилактические осмотры и чистка позволяют своевременно выявить начальные стадии износа, предотвратить критический выход группы из строя и значительно продлить срок ее службы. Регулярность обслуживания напрямую влияет на надежность запуска и стабильность работы электросистем автомобиля.

Ключевые процедуры обслуживания

Визуальный контроль является основой обслуживания. Контактная группа должна извлекаться из замка зажигания для детального осмотра. Основное внимание уделяется:

Состоянию контактных площадок (лепестков): Наличие нагара, глубоких выгораний, оплавления, следов коррозии или окисления (характерный белый или зеленоватый налет).
Пружинным свойствам контактных пластин: Пластины должны плотно прижиматься к дорожкам барабана, обеспечивая надежное соединение. Ослабление пружин ведет к плохому контакту и искрению.
Целостности пластикового корпуса: Отсутствие трещин, оплавлений или деформаций, которые могут нарушить положение контактов.
Износу графитового (угольного) контакта стартера: Его длина должна быть достаточной для надежного замыкания мощной цепи стартера.

Очистка контактов – обязательная процедура при обнаружении любых загрязнений или окислов:

Этап	Инструмент/Материал	Действие
Предварительная	Мягкая кисть, сжатый воздух	Удаление пыли, крупных частиц грязи
Основная	Мелкая наждачная бумага (зерно 800-1000+), надфиль, стирательная резинка	Аккуратное удаление нагара, окисления. Важно: Снимать минимальный слой металла, не допускать царапин и заусенцев!
Финишная	Безворсовые салфетки, спирт/очиститель электроники	Тщательное обезжиривание и удаление абразивной пыли

Проверка и смазка механических частей:

Убедиться в легкости хода подвижных элементов группы (кулачков, плунжеров) без заеданий.
Нанести минимальное количество специальной пластичной смазки для электронных контактов (например, Molykote EM-50L, Electrolube) только на трущиеся неконтактные металлические поверхности (оси, направляющие). Категорически избегать попадания смазки на сами контактные площадки!

Дополнительные рекомендации:

Периодичность обслуживания зависит от интенсивности эксплуатации и условий, но в среднем рекомендуется каждые 20-30 тыс. км пробега или раз в год-два.
При обнаружении сильного подгорания, оплавления, глубоких выработок или трещин в корпусе контактную группу необходимо заменить, ремонт неэффективен.
После установки группы обратно в замок проверить работу всех позиций ключа (ACC, ON, START) и всех потребителей (фары, повороты, дворники, обогревы, стартер).

Частота замены контактной группы для разных марок авто

Срок службы контактной группы замка зажигания варьируется в зависимости от производителя автомобиля, качества детали и условий эксплуатации. Ресурс компонента редко регламентируется официально, но статистика ремонтов позволяет выявить усреднённые показатели для популярных марок.

Наиболее частая замена требуется на классических моделях ВАЗ (2101-2107) из-за устаревшей конструкции – каждые 30-50 тыс. км. В современных Lada (Granta, Vesta) ситуация улучшилась: оригинальные группы служат 80-120 тыс. км. Европейские бренды демонстрируют больший запас прочности: например, Volkswagen и Skoda обычно требуют замены через 150-200 тыс. км.

Типичные интервалы замены

Отечественные авто (ВАЗ классика): 30-50 тыс. км
Lada современные: 80-120 тыс. км
Kia/Hyundai: 100-150 тыс. км
Volkswagen, Skoda: 150-200 тыс. км
Toyota, Honda: 200+ тыс. км

Марка	Рекомендуемая проверка	Критические симптомы
ГАЗель	Каждые 40 тыс. км	Неустойчивый холостой ход, отказ стартера
Renault Logan	На 100 тыс. км	Самопроизвольное глушение двигателя
Ford Focus	При пробеге 120-150 тыс. км	Пропадание зарядки АКБ, мигание фар

Важно: Ресурс сокращается при использовании неоригинальных запчастей, повышенной влажности или постоянной езде с перегрузкой электросистемы (дополнительные потребители тока). На автомобилях с изношенным стартером или неисправной проводкой контактная группа выходит из строя в 2-3 раза быстрее нормы.

Типовые ошибки при самостоятельном ремонте

При разборке замка зажигания часто повреждают пластиковые фиксаторы или пружинные элементы контактной группы из-за применения чрезмерного усилия или неподходящих инструментов. Игнорирование маркировки положения контактной группы перед извлечением приводит к неправильной сборке и нарушению работы контактов.

Очистка контактов абразивными материалами (наждачная бумага, напильник) вызывает ускоренный износ токопроводящего слоя. Использование агрессивных химических растворителей для обработки контактов разрушает изоляционные элементы и нарушает проводимость.

Критические недочеты

Некорректная регулировка зазора между кулачком прерывателя и контактами – вызывает нестабильное искрообразование
Перепутывание проводов при подключении контактной группы к электросистеме автомобиля
Неполная замена изношенных элементов (пластиковые втулки, пружины) вместо полного ремкомплекта

Ошибка	Последствие
Неиспользование диэлектрической смазки	Окисление контактов через 2-3 месяца эксплуатации
Проверка работоспособности без тестера	Пропуск межконтактного замыкания на корпус
Установка деформированной пластины контактной группы	Преждевременный подгар контактов

Игнорирование момента затяжки крепежных винтов – перекос группы и нарушение контакта
Проворачивание ключа зажигания при недотянутых фиксаторах – поломка посадочных шлицов

Когда требуется полная замена замка зажигания

Контактная группа часто подлежит ремонту или замене отдельно, но существуют ситуации, когда эти действия неэффективны или невозможны. В таких случаях необходима установка нового замка зажигания в сборе.

Полная замена становится неизбежной при возникновении механических повреждений или износа компонентов, которые не входят в состав контактной группы. Игнорирование этих неисправностей может привести к полной потере работоспособности системы зажигания или проблемам с запуском двигателя.

Основные причины для замены замка в сборе

Критический износ личинки замка: Заклинивание ключа, невозможность повернуть или извлечь его, сильный люфт.
Механическое разрушение корпуса: Трещины, сколы или деформация корпуса замка, делающие его неремонтопригодным.
Выход из строя противоугонного механизма: Поломки штифтов, пружин или других элементов секретной части, блокирующих работу.
Повреждение вала (ротора): На котором крепится контактная группа (сколы, износ шлицов, искривление).
Потеря ключей или необходимость смены секретности: Требуется установка нового комплекта замок + ключи.
Неустранимый внутренний обрыв электрических цепей: Если проводка повреждена внутри корпуса замка до контактной группы.
Неоднократные отказы после ремонта контактной группы: Указывает на скрытые дефекты в других частях узла.

Симптом	Ремонт контактной группы	Замена замка в сборе
Искрение, перебои зажигания	Чаще достаточен	Редко требуется
Ключ не поворачивается/застревает	Не поможет	Обязательна
Отсутствие питания в любом положении ключа	Возможен	Требуется при повреждении внутренней проводки

Решение о замене принимается после тщательной диагностики. Попытки восстановить физически поврежденный замок обычно экономически нецелесообразны и ненадежны. Установка нового оригинального или качественного аналога гарантирует долговременную и безопасную работу системы зажигания.

Список источников

При подготовке материала использовались специализированные технические руководства и профильные издания.

Ключевые источники включают документацию производителей и экспертные публикации по автомобильной электронике.

Руководства по ремонту автомобилей конкретных марок (ВАЗ, ГАЗ, УАЗ)
Техническая документация производителей комплектующих (Bosch, ERA, Fenox)
Учебные пособия по автомобильному электрооборудованию
Профессиональные справочники по диагностике систем зажигания
Инструкции по ТО от автопроизводителей
Методические материалы автотехнических колледжей
Технические бюллетени сервисных центров

Параметр	Норма	Последствия нарушения
Ток через контакты	Не выше паспортного	Оплавление контактных пар
Люфт вала замка	Минимальный	Неполное замыкание цепей
Загрязнение	Отсутствие	Снижение проводимости, перегрев
