Ремонт Нивы в гараже - личный опыт восстановления
Статья обновлена: 18.08.2025
Легендарный внедорожник ВАЗ-2121 "Нива" заслужил репутацию неприхотливого и ремонтопригодного автомобиля.
Простота конструкции и доступность запчастей позволяют владельцам самостоятельно восстанавливать техническое состояние машины.
Самостоятельный ремонт не только экономит средства, но и дает глубокое понимание устройства автомобиля.
Опыт восстановления превращает владение Нивой в осознанный процесс, где каждый узел несет отпечаток личных усилий.
Необходимые инструменты для кузовных работ
Качественное восстановление кузова Нивы невозможно без специализированного набора инструментов. От их правильного подбора напрямую зависит точность ремонта, скорость работ и конечный результат. Пренебрежение профессиональным оборудованием часто приводит к повторному появлению коррозии или деформаций.
Особое внимание уделите инструментам для обработки скрытых полостей и сложных геометрических зон, характерных для конструкции Нивы. Арки, пороги, днище и стыки требуют специфичных приспособлений для полного удаления ржавчины и нанесения защитных составов.
Базовый комплект включает:
- Угловая шлифмашина (УШМ) с регулировкой оборотов
- Набор кругов: обдирочные, лепестковые, зачистные
- Пневмо- или электромолоток с насадками для рихтовки
- Споттер с обратным молотком для бесконтактного вытягивания
- Набор ручных поддержек и молотков разных форм
Для локального ремонта:
- Сварочный аппарат MIG/MAG для замены прогнивших участков
- Высечные ножницы по металлу
- Заклёпочник с набором алюминиевых заклёпок
- Набор напильников и рашпилей
Финишные работы требуют:
| Шлифовальная машинка | Эксцентриковая и вибрационная |
| Покрасочное оборудование | Компрессор, краскопульт, влагоотделитель |
| Измерительные приборы | Толщиномер, штангенциркуль, линейка-рейсмас |
Вырезание проржавевших участков порогов
Тщательно зачистите зону вокруг повреждённого участка порога шлифовальной машинкой до чистого металла. Обязательно наденьте защитные очки и респиратор – ржавчина и окалина опасны для дыхания.
Чётко обозначьте границы вырезаемого фрагмента мелом или маркером, захватывая минимум 20 мм здорового металла по периметру. Проржавевшие участки всегда больше видимых глазу, поэтому не экономьте на запасе.
Технология резки и подготовка заплаты
Используйте углошлифовальную машинку (болгарку) с отрезным диском по металлу. Режьте строго по разметке, держа инструмент под прямым углом к поверхности. Для сложных криволинейных участков применяйте электролобзик с пилкой по металлу – это обеспечит более точный контур. После вырезки:
- Обработайте кромки реза напильником или зачистным кругом, удаляя заусенцы.
- Зачистите внутренние полости порога от грязи, остатков смазки и ржавчины.
- Обезжирьте металл вокруг отверстия и нанесите преобразователь ржавчины на скрытые внутренние поверхности.
Изготовьте ремонтную заплату из листовой стали толщиной 1.5-2.0 мм, точно повторяющую форму выреза. Допустим небольшой зазор (1-2 мм) для провара шва. Если вырезан большой фрагмент, усильте заплату рёбрами жёсткости внутри порога.
| Этап | Инструмент/Материал | Критически важные действия |
|---|---|---|
| Резка | Болгарка, защита органов дыхания | Полное удаление коррозии + запас по здоровому металлу |
| Подготовка кромок | Напильник, зачистной круг | Удаление окислов, создание фаски для сварки |
| Изготовление заплаты | Листовая сталь, ножницы по металлу | Точное соответствие геометрии отверстия |
Перед сваркой надёжно зафиксируйте заплату струбцинами или точечными прихватками. Начинайте варить от центра к краям короткими швами (не более 20-30 мм), чередуя стороны – это предотвратит коробление металла от перегрева. После остывания зачистите швы и обработайте антикоррозийным грунтом все внутренние и внешние поверхности.
Изготовление заплат для локального ремонта
Для создания заплат потребуется листовой металл толщиной 0,8–1,0 мм, желательно аналогичный кузовному. Используйте оцинкованную сталь или обычную сталь с последующей антикоррозийной обработкой. Вырежьте заготовку с запасом 20–30 мм от границ повреждённого участка для перекрытия.
Сформируйте технологический отбортовочный бортик (фланец) по краю заплатки высотой 5–7 мм. Для этого подогните кромки металла под 90° с помощью киянки и оправки, обеспечивая равномерный загиб по всему периметру. Это необходимо для точечной сварки.
Этапы установки заплаты
Подготовка зоны ремонта: Полностью удалите коррозию и старую шпаклёвку шлифовальной машинкой. Обезжирьте поверхность уайт-спиритом. Нанесите грунт-преобразователь ржавчины на труднодоступные участки.
Фиксация заплаты:
- Приложите заплатку к ремонтируемому участку, совместив бортик с неповреждённым металлом
- Зафиксируйте струбцинами, контролируя плоскость
- Выполните точечную сварку с шагом 20–30 мм по всему периметру фланца
Окончательная обработка:
- Зачистите сварочные точки шлифовальным кругом
- Нанесите сплошной сварочный шов поверх фланца
- Обработайте швы лепестковым диском до гладкости
- Покройте внутренние полости антикором через монтажные отверстия
Важно: При ремонте сквозных отверстий вырезайте повреждённый участок до цельного металла, используя болгарку с режущим диском. Криволинейные заплаты формируйте на матрице (деревянный брусок) ударами резиновой киянки.
Технология точечной сварки при установке заплат
Точечная сварка обеспечивает надежное соединение металлических заплат с кузовными панелями без сквозного провара. Данный метод минимизирует тепловую деформацию металла, сохраняя геометрию ремонтируемой зоны. Для работы потребуется специализированное оборудование – споттер с комплектом электродов.
Технологический процесс начинается с тщательной зачистки поверхности от коррозии и загрязнений до чистого металла на обеих соединяемых поверхностях. Необходимо обеспечить плотное прилегание заплаты к ремонтируемому участку с минимальным зазором.
Последовательность операций
- Подготовка электродов: Медный электрод зачищается шлифовальной бумагой для обеспечения оптимального контакта. Устанавливается наконечник, соответствующий толщине металла (обычно 6-8 мм для кузовного ремонта).
- Фиксация заплаты: Деталь прижимается струбцинами через технологические отверстия. Для сложных поверхностей используются крючки споттера, цепляющиеся за предварительно просверленные отверстия.
- Точечная приварка:
- Электрод прижимается к центру заплаты
- Подается импульс тока длительностью 0.3-1.5 сек
- Контролируется образование равномерного сварочного ядра
- Шахматное формирование шва: Прихватки выполняются с шагом 15-30 мм в шахматном порядке, начиная от центра к краям. Каждая последующая точка наносится после остывания предыдущей.
| Параметр | Значение |
|---|---|
| Толщина металла | 0.8-1.2 мм |
| Сила тока | 2500-4000 А |
| Диаметр точки | 4-7 мм |
| Расстояние между точками | 3-5 диаметров точки |
Контроль качества: Каждая приварная точка должна иметь равномерный блеск без трещин или кратеров. Прочность соединения проверяется легким простукиванием – глухой звук свидетельствует о непроваре. После завершения сварки швы герметизируются эпоксидным грунтом.
Обработка скрытых полостей антикором
Скрытые полости в лонжеронах, порогах, стойках и усилителях кузова Нивы критически уязвимы для коррозии из-за скапливающейся влаги и грязи. Их герметичная конструкция затрудняет визуальный контроль и традиционную обработку, поэтому нанесение антикора требует специальных методов доступа. Пренебрежение этой процедурой неизбежно приводит к сквозному разрушению металла изнутри, даже при внешне целой поверхности.
Для эффективной обработки необходимо обеспечить проникновение состава во все замкнутые секции конструкции. Используйте антикоррозионные материалы типа "жидкий воск" или аэрозольные составы с длинной гибкой трубкой-распылителем (от 30 см). Обязательно предварительно очистите полости от песка, окалины и рыхлой ржавчины продувкой сжатым воздухом или промывкой специальными растворителями через технологические отверстия.
Ключевые этапы обработки
Выявите все доступные технологические отверстия в кузове (часто заглушённые пластиковыми пробками) и создайте дополнительные при их отсутствии:
- В нижней части передних крыльев (за колесами)
- В лонжеронах под капотом и в районе крепления задних рессор
- Внутри порогов (отверстия обычно под коврами)
- В полостях стоек крыши и усилителях багажника
Порядок нанесения антикора:
- Тщательно обезжирьте внутренние поверхности спецрастворами через отверстия
- Прогрейте кузов до 15-25°C для улучшения растекания состава
- Вставьте трубку распылителя в отверстие и наносите антикор круговыми движениями, равномерно покрывая стенки
- Обеспечьте избыточное нанесение для образования защитной плёнки (излишки вытекут через дренажи)
- Удалите избытки материала с наружных поверхностей ветошью
- Установите антигравийные заглушки с вентиляционными клапанами вместо штатных пробок
Важно: Работы проводите при влажности ниже 60%. Используйте респиратор и вентиляцию – пары антикоров токсичны. Для проверки качества покрытия после высыхания используйте эндоскоп через технологические отверстия. Повторяйте обработку каждые 2-3 года, уделяя особое внимание стыкам и зонам крепления элементов подвески.
Устранение перекосов дверей после кузовного ремонта
Перекосы дверей на Ниве после кузовных работ – распространённая проблема, вызванная нарушением геометрии проёмов. Чаще всего это следствие некачественного восстановления порогов, стоек или усилий при вытягивании вмятин. Неправильный зазор между дверью и кузовом приводит к сквознякам, протечкам воды и ускоренной коррозии.
Ключевые признаки перекоса: трение об уплотнитель при открывании/закрывании, визуально неравномерные зазоры по периметру, самопроизвольное открывание или захлопывание на ходу, а также свист ветра на скорости. Точную диагностику выполняют штангенциркулем, замеряя расстояния между контрольными точками кузова и сравнивая с заводскими значениями.
Методы регулировки и устранения дефектов
Корректировка петель:
- Ослабьте болты крепления петель к стойке кузова (не снимая полностью)
- Аккуратно смещайте дверь в нужном направлении (вверх/вниз, вперёд/назад)
- Проверяйте равномерность зазора (оптимально 3-5 мм) и плавность хода после каждого движения
- Затяните болты с рекомендованным моментом (обычно 35-45 Н·м)
Работа с проёмом при серьёзных дефектах:
- Демонтируйте дверь, стекло и обшивку для снижения веса
- Определите направление деформации (гидроуровнем или лазерным нивелиром)
- Используйте цепную стяжку или гидравлический рампер для контролируемого давления на стойки/порог
- Выправляйте геометрию малыми шагами (1-2 мм за подход) с постоянным замером диагоналей проёма
| Проблема | Признак | Направление коррекции |
| Дверь затирает снизу | Следы на пороге | Подъём передней кромки |
| Зазор сужен к заднему краю | Скрип при закрытии | Смещение в сторону салона |
| Щель расширена сверху | Шум на скорости | Опускание задней части |
Важно! После грубого выравнивания проверьте работу замка – язычок должен входить в ответную планку без усилий. При необходимости ослабьте крепёж планки и сдвиньте её относительно дверной коробки. Уплотнитель заменяйте при наличии разрывов или утрате эластичности.
Демонтаж салона для оценки состояния днища
Начинайте с удаления напольных ковров, открутив крепления порогов и сняв пластиковые накладки. Тщательно очистите поверхность от грязи и остатков шумоизоляции, используя шпатель и промышленный пылесос. Особое внимание уделите стыкам между полом и порогами, а также зонам под крепежными скобами сидений – там часто скапливается влага.
Снимите передние и задние сиденья, отключив разъемы подогрева (если есть) и открутив болты крепления. Демонтируйте пластиковые обивки дверей, центральный тоннель и нижние части передней панели, аккуратно поддевая клипсы отверткой с широким жалом. Проверьте состояние металла под ковролином в районе педального узла и креплений ремней безопасности – эти точки подвержены коррозии.
Ключевые зоны для диагностики
После демонтажа осмотрите следующие участки днища салона:
- Точки крепления кузовных элементов: пороги, основания стоек, усилители пола
- Сварные швы вдоль центрального тоннеля и колесных арок
- Углы пола под задними сиденьями и в нише запасного колеса
- Зоны вокруг технологических отверстий (проводка, трубопроводы)
Используйте шило для проверки сомнительных участков: здоровый металл не должен прокалываться. Зафиксируйте все проблемные зоны маркером и сделайте фото для составления плана ремонта. При обнаружении сквозной коррозии отметьте границы повреждений.
| Тип дефекта | Метод оценки | Рекомендуемое действие |
|---|---|---|
| Поверхностная ржавчина | Визуальный осмотр, простукивание | Очистка щеткой, преобразователь ржавчины |
| Распространенная коррозия | Замер толщины металла | Вырезка участка, установка заплаты |
| Скрытые полости | Эндоскопия | Обработка антикором через монтажные отверстия |

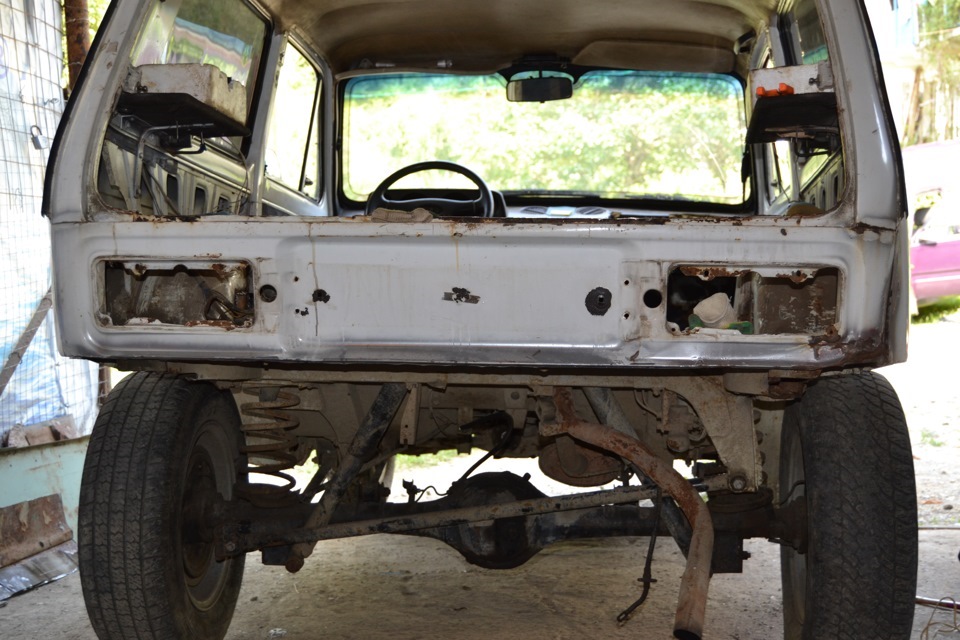

Восстановление прогнившего пола багажника
Пол багажника Нивы часто страдает от коррозии из-за скапливающейся влаги, старых уплотнителей и механических повреждений. Перед началом работ демонтируйте все элементы интерьера багажного отделения, включая запасное колесо, обивку и технологические заглушки, чтобы получить полный доступ к повреждённым зонам. Тщательно очистите поверхность от грязи и отслаивающейся краски металлической щёткой.
Оцените масштаб поражения, простукивая молотком и проверяя жёсткость конструкции. Разметьте контуры удаляемых участков с запасом 20-30 мм на здоровый металл, используя маркер. Для вырезки гнилых фрагментов применяйте углошлифовальную машинку с отрезным диском, соблюдая технику безопасности – защищайте глаза и руки от искр и острых кромок.
Этапы замены металла
Подготовка основы:
- Зачистите кромки реза до чистого металла шлифовальным кругом
- Обработайте скрытые полости антикоррозийным составом (например, мовилем)
- Снимите фаску с краёв отверстия для улучшения провара сварки
Изготовление заплаты:
- Перенесите форму выреза на лист стали толщиной 1-1.5 мм
- Вырежьте патч с припуском 5 мм на сварной шов
- Подгоните заплату по месту, подгибая кромки киянкой
Фиксация и защита:
| Материал | Назначение |
|---|---|
| Сварочные струбцины | Жёсткая фиксация заплаты |
| Полуавтомат MIG/MAG | Точечная прихватка с шагом 30-40 мм |
| Эпоксидная грунтовка | Антикоррозийное покрытие швов |
| Жидкий герметик | Обработка стыков с обратной стороны |
Важно! После сварки зачистите швы, покройте их преобразователем ржавчины и нанесите минимум 2 слоя грунта. Для дополнительной жёсткости приварите рёбра жёсткости вдоль длинных швов. Перед установкой обивки уложите вибро- и шумоизоляционные материалы.
Замена лонжеронов своими силами
Замена лонжеронов на Ниве – сложная операция, требующая профессионального оборудования и навыков сварки. Работы проводятся после полного демонтажа кузова или двигателя с подвеской, так как повреждённые элементы интегрированы в силовую структуру рамы. Обязательно нужен точный контроль геометрии кузова специальными шаблонами или 3D-стендом.
Критически важно использовать оригинальные лонжероны или качественные дубликаты, соответствующие заводским параметрам. Несоблюдение углов установки приведёт к нарушению развала/схождения, ускоренному износу резины и проблемам с управляемостью. Все сварочные швы после монтажа обрабатываются антикоррозийными составами.
Этапы выполнения работ
- Подготовка:
- Снять кузов (или силовой агрегат с подвеской)
- Зафиксировать кузов на стапеле
- Провести замеры контрольных точек по заводским схемам
- Демонтаж:
- Аккуратно вырезать болгаркой старые лонжероны
- Зачистить зоны крепления до металла без коррозии
- Установка:
- Выставить новые лонжероны по шаблонам
- Прихватить сваркой в 4-5 точках
- Проверить геометрию, затем проварить сплошным швом
| Инструмент | Материалы |
| Сварочный аппарат (MIG/MAG) | Лонжероны в сборе |
| Болгарка с отрезными дисками | Грунтовка по металлу |
| Стапель/шаблоны | Антикоррозийный состав |
| Измерительные приборы (рулетка, уровни) | Электроды/проволока |
После сварки обязательно проверьте целостность всех точек крепления подвески и отсутствие перекосов. Тестовая поездка должна предваряться контролем развала-схождения на СТО. Помните: ошибки при замене лонжеронов критически влияют на безопасность эксплуатации автомобиля.

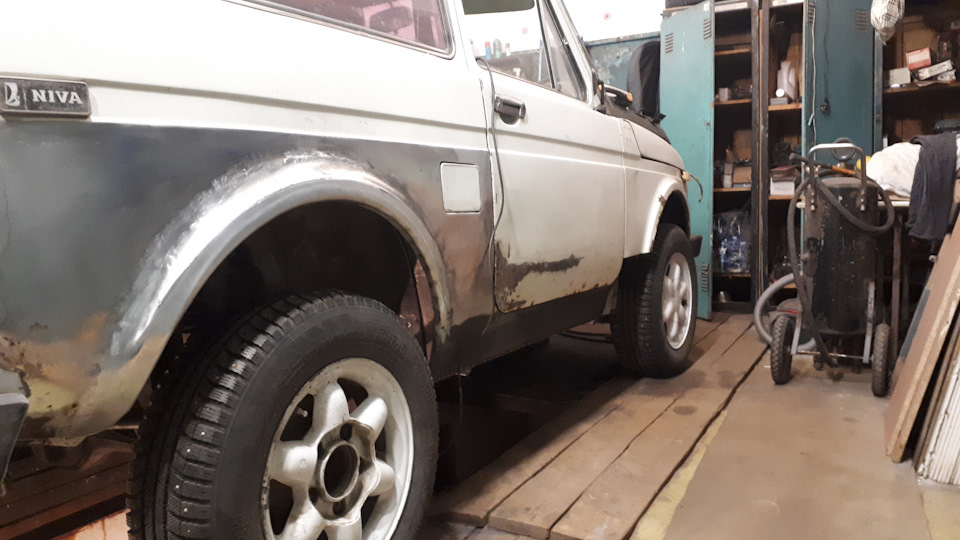

Ремонт арок колес и креплений амортизаторов
Арки колес и крепления амортизаторов на Ниве подвержены интенсивной коррозии из-за постоянного контакта с влагой, реагентами и грязью. Прогнившие участки снижают жесткость кузова, вызывают люфт подвески и утечки в салон, а повреждение креплений амортизаторов напрямую угрожает безопасности движения.
Своевременное восстановление этих зон предотвращает разрушение силовых элементов кузова и сохраняет геометрию подвески. Работы включают вырезку коррозии, усиление металлом, герметизацию и антикоррозийную защиту, что существенно продлевает ресурс конструкции.
Этапы восстановления арок колес
Подготовка и оценка:
- Демонтируйте колесо, очистите арку от грязи и старой шумоизоляции
- Молотком простучите металл для выявления скрытых очагов коррозии
- Маркером обозначьте границы поврежденных зон с запасом 20-30 мм
Замена металла:
- Вырежьте прогнившие участки углошлифовальной машиной
- Подготовьте заплаты из стали толщиной 1.0-1.5 мм по форме выреза
- Приварите новые фрагменты сплошным швом, чередуя короткие участки
- Зачистите швы, обработайте торцы преобразователем ржавчины
Ремонт креплений амортизаторов
Особое внимание уделите верхним чашкам передних стоек и задним кронштейнам:
| Элемент | Типичные дефекты | Способ ремонта |
|---|---|---|
| Передние чашки | Трещины по периметру, деформация | Усиление накладками 3-4 мм |
| Задние кронштейны | Отрыв креплений, коррозия монтажных плоскостей | Замена вставок с дублирующими пластинами |
Финишная обработка:
- Обезжирьте все отремонтированные поверхности уайт-спиритом
- Нанесите 2 слоя эпоксидного грунта с межслойной сушкой
- Покройте мастикой или жидким локером скрытые полости
- Установите пластиковые подкрылки для защиты от абразивного износа
Контроль качества: После сборки проверьте отсутствие вибраций на скорости 60-80 км/ч и равномерность зазоров между кузовом и колесами. Повторная диагностика через 500 км пробега обязательна для выявления скрытых дефектов.
Технология вытягивания вмятин без покраски
Суть метода заключается в локальном воздействии на деформированный металл через технологические отверстия или специальные зоны доступа без нарушения заводского лакокрасочного покрытия. Для работы применяют наборы PDR (Paintless Dent Repair), включающие металлические и полимерные рычаги, крюки, молотки с гладкими бойками, а также клеевые системы для адгезивного вытягивания.
Ключевым условием успеха является точная диагностика глубины и локализации деформации. С помощью направленного освещения и тактильного контроля определяют точки максимального напряжения металла. Доступ к внутренней поверхности панели организуют через технологические отверстия (дверные проемы, места крепления фонарей), при необходимости демонтируя мешающие элементы интерьера.
Этапы восстановления
Подготовительные операции:
- Тщательная мойка зоны ремонта для выявления скрытых дефектов
- Демонтаж элементов, ограничивающих доступ к тыльной стороне панели
- Обезжиривание рабочей поверхности
Основные методы вытягивания:
| Инструментальный | Последовательное продавливание вмятины снизу вверх специальными рычагами через монтажные отверстия |
| Клеевой | Фиксация на лицевой стороне термоклеевых пистонов с последующим вытягиванием стапелем |
| Комбинированный | Сочетание рычажного выравнивания с точечным прогревом для снятия остаточных напряжений |
Финишная доводка:
- Визуальный контроль рельефа под разными углами освещения
- Локальная рихтовка резиновыми молотками при остаточных дефектах 1-2 мм
- Полировка поверхности для восстановления глянца ЛКП
Важно: Метод применим только при сохранении целостности краски. Глубокие вмятины с трещинами ЛКП или заломы металла требуют традиционного ремонта с окраской. Качественное восстановление достигается при толщине металла не менее 0.7 мм и отсутствии острых граней деформации.
Полная разборка подвески для диагностики
Полная разборка подвески необходима для выявления скрытых дефектов компонентов, которые невозможно оценить визуально на установленных узлах. Этот этап позволяет детально проверить состояние сайлентблоков, втулок, пружин, амортизаторов и точек крепления на предмет износа, деформаций или коррозии. Только демонтировав элементы, можно объективно оценить ресурс каждой детали и принять решение о замене.
Перед началом работ подготовьте набор гаечных ключей (рожковых, накидных, торцевых), съемники шаровых опор и рулевых наконечников, домкрат с подставками, молоток и монтажные лопатки. Обязательно обработайте резьбовые соединения проникающей смазкой за несколько часов до разборки – это упростит откручивание прикипевших гаек и болтов.
Последовательность демонтажа ключевых узлов
- Снимите колеса и открутите гайки крепления амортизаторов к кузову в подкапотном пространстве и багажнике.
- Демонтируйте тормозные суппорты (подвесьте их на проволоке, не отсоединяя гидролинии) и снимите тормозные диски.
- Отсоедините рулевые тяги от поворотных кулаков, используя съемник.
- Выпрессуйте шаровые опоры из рычагов съемником, предварительно расконтрив гайки.
- Открутите болты крепления нижних и верхних рычагов к кронштейнам кузова и подрамнику.
- Извлеките ступичные узлы вместе с поворотными кулаками, аккуратно сняв датчики АБС (если установлены).
- Демонтируйте пружины, используя стяжки для безопасного сжатия.
Важные нюансы при разборке:
- Маркируйте левые/правые элементы и ориентацию деталей (например, рычаги, пружины) мелом или краской.
- Проверяйте усилие перемещения шарниров сразу после демонтажа – заклинившие шаровые выявляются только при свободном ходе.
- Осматривайте посадочные места в кузове на предмет трещин или коррозионных повреждений.
| Компонент | Критерий диагностики | Признак износа |
|---|---|---|
| Сайлентблоки рычагов | Радиальный люфт | Расслоение резины, смещение втулки |
| Шаровые опоры | Осевой люфт | Щелчки при покачивании, заедание |
| Пружины | Геометрия | Просадка >5%, трещины на витках |
После разборки очистите все детали от грязи металлической щеткой и промойте керосином. Тщательно замерьте посадочные диаметры втулок и валков – отклонения от номинала указывают на необходимость замены сопрягаемых деталей. Проверьте резьбу на болтах: сорванные витки или деформация требуют обязательной замены крепежа.
Замена сайлентблоков передних рычагов
Перед началом работ подготовьте новый комплект сайлентблоков, домкрат, опоры, набор гаечных ключей, съёмник для запрессовки (или гидравлический пресс), молоток и монтажку. Зафиксируйте автомобиль на ровной площадке ручным тормозом и противооткатными башмаками, после чего демонтируйте колёса.
Ослабьте гайки крепления рычагов к кронштейну кузова и шаровым опорам, но не откручивайте полностью. Снимите стопорные кольца со старых сайлентблоков. Используйте съёмник или пресс для выпрессовки изношенных втулок – при отсутствии оборудования можно аккуратно выбить их кувалдой через проставку из металлической трубы.
Монтаж новых элементов
- Тщательно зачистите посадочные места в рычагах от ржавчины и грязи
- Смажьте наружные поверхности новых сайлентблоков мыльным раствором или силиконовой смазкой
- Запрессуйте детали строго перпендикулярно оси рычага с помощью съёмника/пресса
- Установите стопорные кольца в предусмотренные канавки
Соберите узел в обратной последовательности, соблюдая моменты затяжки резьбовых соединений:
| Соединение | Момент затяжки (Н·м) |
| Крепление к кронштейну кузова | 90-110 |
| Крепление к шаровой опоре | 60-80 |
Важно: Не нагружайте подвеску сразу после замены – сначала опустите автомобиль на землю и лишь затем затягивайте ответственные соединения. Проверьте углы установки колёс на СТО – смещение посадочных точек часто требует коррекции развала-схождения.
Ремонт заднего моста и замена полуосей
Перед началом работ подготовьте новый комплект сальников полуосей, прокладки редуктора и картера моста, а также трансмиссионное масло. Автомобиль должен быть надежно зафиксирован на подъемнике или козелках, с предварительно снятыми колесами и тормозными барабанами задней оси.
Демонтаж начинается с откручивания креплений картера заднего моста – снимите 14 гаек крепления и аккуратно отделите картер от редуктора. Слейте масло через сливное отверстие, предварительно подставив емкость. Далее выбейте полуоси легкими ударами кувалды через деревянную проставку, предварительно сняв стопорные пластины.
Ключевые этапы замены
- Извлечение старых сальников – аккуратно выпрессовывайте их съемником, избегая повреждений посадочных мест
- Установка новых полуосей – смажьте шлицы молибденовой смазкой и запрессуйте детали до упора
- Замена подшипников – при наличии люфта или шума обязательна замена конических роликовых подшипников с регулировкой натяга
При сборке особое внимание уделите чистоте посадочных мест и правильной установке новых сальников – их кромка должна быть обращена внутрь моста. Прокладки картера и редуктора обрабатываются герметиком. После затяжки крепежных гаек (момент 35-40 Н∙м) залейте свежее масло GL-5 через контрольное отверстие до уровня пробки.
| Параметр | Значение |
| Момент затяжки гаек полуоси | 100-120 Н∙м |
| Объем масла в мосту | 1.3 л |
| Допустимый осевой люфт полуоси | не более 0.5 мм |
Обязательно проверьте отсутствие течей масла после пробного запуска и контрольной поездки. При появлении вибрации или нехарактерного гула повторите регулировку подшипников и проверьте соосность установки полуосей.
Ревизия и замена рулевых наконечников
Проверка состояния рулевых наконечников выполняется при вывешенных передних колесах. Ухватитесь за тягу возле шарового пальца и резко дергайте её вверх-вниз, одновременно контролируя люфт пальца в корпусе. Наличие даже минимального вертикального свободного хода или стука указывает на критический износ шарнира. Дополнительно осмотрите пыльники: трещины, разрывы или вытекание смазки требуют немедленного вмешательства.
Замену всегда проводят парой на одной оси. После снятия колеса открутите контргайку пальца. Используйте съемник для рулевых наконечников, чтобы выпрессовать палец из поворотного кулака. При отсутствии специнструмента можно аккуратно выбить его молотком через медную проставку, избегая деформации резьбы. Отсоедините тягу от рейки, запомнив количество витков для сохранения схождения колес.
Установка новых наконечников
Порядок монтажа:
- Нанесите медную смазку на резьбу тяги и вкрутите новый наконечник на запомненное количество оборотов.
- Вставьте палец в проушину кулака, затяните гайку моментом 19-31 Н·м.
- Зашплинтуйте гайку, не допуская ее ослабления.
- Наденьте пыльник без перекручиваний, проверьте легкость хода шарнира рукой.
Обязательно выполните регулировку схождения колес на стенде. Пренебрежение этой операцией приведет к ускоренному износу шин и ухудшению курсовой устойчивости. После первых 500 км пробега повторно проверьте момент затяжки и состояние пыльников.
| Параметр | Норма | Критическое значение |
| Люфт пальца | 0 мм | >0.5 мм |
| Момент затяжки гайки | 19-31 Н·м | - |
| Ресурс оригинальных наконечников | 40-60 тыс.км | - |
Восстановление стояночного тормоза
Основная проблема стояночного тормоза (ручника) на Ниве – ослабление троса или износ колодок, приводящие к неэффективному блокированию задних колес. Диагностику начинают с проверки хода рычага в салоне: если он перемещается слишком легко или до упора без эффекта – требуется регулировка или замена компонентов.
Регулировку выполняют под автомобилем, вращая контргайку и гайку натяжителя на уравнителе тросов. Если регулировка не устраняет проблему (рычаг все равно "проваливается" или тормоз не держит даже после затяжки), необходима разборка тормозных механизмов задних колес и замена изношенных деталей.
Ключевые этапы восстановления
Необходимые материалы и инструменты:
- Новые тормозные колодки ручника (иногда в сборе с пружинами)
- Трос привода стояночного тормоза (1 или 2 шт., в зависимости от необходимости)
- Смазка для направляющих суппорта и трущихся элементов (высокотемпературная)
- Набор гаечных ключей, плоскогубцы, домкрат, стяжки для тормозных поршней
Последовательность работ:
- Зафиксируйте автомобиль противооткатными упорами, снимите задние колеса.
- Очистите тормозной механизм от грязи с помощью щетки и спецсредства.
- Отсоедините трос ручника от рычага в тормозном механизме, ослабив контргайку и регулировочную гайку на уравнителе.
- Демонтируйте суппорт (открутите направляющие болты), снимите тормозной диск.
- Извлеките старые колодки ручника, осмотрите рычаги привода и возвратные пружины. Замените изношенные или поврежденные элементы.
- Очистите посадочные места для колодок на щите, смажьте контактные площадки и оси рычагов.
- Установите новые колодки, соберите механизм в обратной последовательности.
- Смонтируйте новый трос (если требуется), подключите его к рычагам колодок и уравнителю.
- Отрегулируйте натяжение троса: при поднятом на 3-5 щелчков рычаге ручника задние колеса должны блокироваться с усилием.
- Проверьте свободный ход колес при отпущенном ручнике – отсутствие трения колодок о диск критично.
Типичные неисправности и решения:
| Симптом | Вероятная причина | Действие |
| Рычаг поднимается слишком высоко | Растяжение троса, износ колодок | Регулировка натяжения, замена колодок/троса |
| Колеса блокируются не полностью | Заклинивание троса, закисание рычагов | Очистка, смазка механизмов, замена троса |
| Стук или скрип при движении | Ослабление пружин колодок, износ фиксаторов | Замена комплекта колодок с пружинами |
После замены колодок или троса первые 100-200 км избегайте длительного использования ручника на спусках – новые элементы требуют приработки. Регулярная проверка эффективности стояночного тормоза (особенно перед поездками в горы) – залог безопасности и продления срока службы механизма.
Проточка тормозных дисков в домашних условиях
Для проточки тормозных дисков Нивы потребуется токарный станок с надежным креплением и измерительный инструмент (штангенциркуль, микрометр). Закрепите диск на станке через переходную фланцевую оправку, обеспечив соосность с минимальным биением – проверьте индикатором перед началом работ. Установите резец под углом 89-90° к поверхности диска, избегая вибраций, которые создадут волнообразный износ.
Проведите черновой проход снимаемым слоем не более 0,05-0,1 мм за один проход, контролируя нагрев заготовки (диск не должен синеть). Финишный проход выполните на глубину 0,01-0,02 мм для создания гладкой поверхности. После обработки измерьте толщину диска в нескольких точках – разница не должна превышать 0,02 мм, а общая толщина обязана соответствовать минимально допустимому значению (указано на торце диска).
Ключевые требования к диску после проточки
- Толщина: Не ниже минимальной отметки, нанесенной производителем
- Параллельность: Расхождение между плоскостями ≤ 0,02 мм
- Биение: Радиальное биение ≤ 0,05 мм при контроле на ступице
- Шероховатость: Отсутствие глубоких рисок или задиров
Важно: Проточку выполняйте только при наличии достаточного запаса толщины металла. Сильно изношенные или деформированные от перегрева диски (с синими пятнами) подлежат замене – восстановление опасно!
| Параметр | Допустимое значение | Инструмент для проверки |
|---|---|---|
| Толщина диска | ≥ min. значения на диске | Микрометр |
| Параллельность плоскостей | ≤ 0.02 мм | Микрометр/штангенциркуль |
| Радиальное биение | ≤ 0.05 мм | Индикатор на ступице |
После проточки тщательно очистите диск от металлической стружки сжатым воздухом и обезжирьте. Установите диск на ступицу, затягивая болты крест-накрест с моментом 90-110 Н·м. Обкатайте тормоза первые 300 км без резких замедлений, избегая перегрева.
Полная замена тормозных трубок
Необходимые материалы и инструменты:
Приготовьте комплект новых тормозных трубок с фурнитурой (медных или стальных), тормозную жидкость DOT 4, ветошь, тормозной шприц для прокачки, набор рожковых ключей (включая специальные для трубок), пассатижи, защитные очки. Обязательно проверьте соответствие длины и формы новых трубок старым перед началом работ.
Последовательность работ
- Подготовка автомобиля
Установите Ниву на эстакаду/подъемник, снимите колеса. Откройте капот, открутите крышку бачка тормозной жидкости. - Демонтаж старых трубок
Важно: Работайте по одному контуру (например, передний правый -> задний левый).
- Очистите соединения трубок с суппортами/цилиндрами от грясти
- Наденьте ветошь под соединения для сбора жидкости
- Открутите гайки крепления ключом (осторожно – возможен срыв граней)
- Установка новых трубок
- Аккуратно согните трубки руками по контуру кузова (избегайте переломов!)
- Фиксируйте трубки в штатных кронштейнах
- Затяните соединения с суппортами/цилиндрами динамометрическим ключом (15-18 Н·м)
- Прокачка тормозной системы
Залейте новую жидкость в бачок. Прокачивайте контуры по схеме: задний правый -> передний левый -> задний левый -> передний правый. Контролируйте отсутствие пузырей воздуха и уровень жидкости.
| Контрольный пункт | Действие |
| Тест на герметичность | Нажмите педаль тормоза при работающем двигателе – не должно быть подтеков |
| Проверка хода педали | Педаль должна быть упругой, без провалов |
Переборка главного тормозного цилиндра
Демонтируйте ГТЦ с автомобиля, предварительно отсоединив тормозные трубки и слив жидкость в чистую емкость. Тщательно очистите корпус цилиндра от грязи и остатков тормозной жидкости снаружи перед разборкой. Проверьте видимые повреждения корпуса – трещины или глубокие коррозийные повреждения требуют замены узла.
Подготовьте ремкомплект с новыми манжетами, уплотнениями и пыльником. Разберите цилиндр в чистом месте, последовательно извлекая стопорное кольцо, поршень и возвратную пружину. Зафиксируйте порядок расположения деталей для правильной сборки. Особое внимание уделите зеркалу цилиндра – малейшие задиры или коррозия приведут к утечкам.
Этапы восстановления
Чистка и осмотр: Промойте все металлические детали в чистом спирте или тормозной жидкости. С помощью микрофибры удалите грязь из внутренних каналов. Осмотрите поверхности на предмет:
- Рисков или эллипсности рабочей поверхности цилиндра
- Деформации или износа возвратной пружины
- Микротрещин на поршне
Замена уплотнений: Установите новые манжеты из ремкомплекта, предварительно смазав их тормозной жидкостью. Используйте таблицу для подбора элементов:
| Деталь | Тип | Кол-во |
| Первичная манжета | Резиновое кольцо | 1 |
| Вторичная манжета | Чашеобразная | 1 |
| Пыльник | Резиновый гофр | 1 |
Сборка: Вставьте поршень с новыми манжетами в цилиндр легкими вращательными движениями. Установите стопорное кольцо до характерного щелчка. Наденьте пыльник, убедившись в отсутствии перекосов. Прокачайте систему после монтажа, контролируя герметичность соединений под давлением. Проверьте ход педали – он должен быть плавным без провалов.
Диагностика и чистка топливного бака
Признаки загрязнения бака включают затрудненный запуск двигателя, плавающие обороты, потерю мощности и частые засоры топливного фильтра. Для подтверждения снимите топливный шланг после фильтра тонкой очистки и проверьте струю бензонасоса – наличие частиц или мутного топлива указывает на необходимость чистки. Особое внимание уделите старым автомобилям, где вероятна коррозия внутренних стенок.
Перед демонтажем бака полностью слейте топливо через сливную пробку или шланг бензонасоса. Отсоедините топливопроводы, провода датчика уровня топлива и вентиляционную трубку. Ослабьте крепежные ремни/болты под днищем кузова. Работайте в проветриваемом помещении без источников огня – пары бензина взрывоопасны. Запаситесь средствами индивидуальной защиты: перчатками и очками.
Этапы очистки и сборки
После извлечения бака тщательно осмотрите его на наличие трещин и глубокой коррозии. Для механической очистки засыпте внутрь 0.5 кг мелких металлических деталей (гайки М8, цепочки) и 1-2 литра чистого бензина. Энергично встряхивайте бак 10-15 минут, переворачивая для обработки всех углов. Повторите процедуру до прекращения появления загрязнений.
Удалите промывочные элементы и выполните финальную промывку под низким напором воды. Полностью просушите бак сжатым воздухом или естественной вентиляцией 24 часа. Убедитесь в отсутствии влаги – остатки воды вызовут коррозию. Перед установкой замените сетку-фильтр бензонасоса и резиновые уплотнители горловины. Подсоедините все трубки и провода согласно схеме, запустите двигатель и проверьте герметичность соединений под давлением.
Критические рекомендации:
- Не используйте абразивы на пластиковых баках – только спецсредства для автохимии
- При обнаружении сквозной коррозии замените бак – ремонт опасен утечками
- Обязательно установите новый топливный фильтр после чистки
Регулировка карбюратора после длительного простоя
Длительный простой автомобиля неизбежно приводит к засорению жиклёров, загустению топлива в поплавковой камере и окислению контактов дроссельных заслонок. Нестабильная работа двигателя, провалы при нажатии педали газа или повышенный расход топлива сигнализируют о необходимости регулировки карбюратора.
Перед началом работ убедитесь в исправности топливного фильтра, свечей зажигания и отсутствии подсоса воздуха во впускном тракте. Прогрейте двигатель до рабочей температуры (80-90°C) – холодная регулировка неэффективна.
Основные этапы регулировки
1. Настройка холостого хода:
- Полностью закрутите винт "качества" смеси, затем ослабьте на 1.5-2 оборота.
- Винтом "количества" установите обороты 750-800 об/мин.
- Вращайте винт "качества" для достижения максимальных оборотов.
- Винтом "количества" вновь снизите обороты до нормы.
- Повторяйте пункты 3-4 до стабильной работы.
2. Проверка переходного режима:
- Резко нажмите педаль газа – двигатель должен реагировать без "провалов".
- При рывках или захлёбывании прочистите жиклёры ускорительного насоса.
3. Контроль уровня топлива:
| Параметр | Норма для Нивы | Метод проверки |
| Уровень в поплавковой камере | 23-25 мм | Через смотровое окно или съём крышки |
| Ход поплавка | 8±0.25 мм | Штангенциркулем при снятой крышке |
Важно! При регулировке уровня подгибайте язычок кронштейна поплавка плавно, избегая перекосов. После сборки дайте двигателю поработать 5-7 минут и проверьте реакцию на газ в разных режимах. При сохранении проблем потребуется полная разборка и промывка карбюратора.
Замена ремня ГРМ без съема радиатора
Демонтаж радиатора для замены ремня ГРМ на классических моделях Нивы (2121, 2131) не является обязательным, что существенно сокращает время работ. Главная задача – обеспечить достаточный доступ к передней части двигателя и защитить радиатор от случайных повреждений инструментом.
Ключевым моментом становится аккуратное снятие кожуха вентилятора охлаждения и временное перемещение самого вентилятора вперед. Это освобождает пространство для манипуляций с натяжными роликами и ремнем, сохраняя радиатор на штатном месте.
Порядок выполнения работ
- Подготовка: Зафиксируйте автомобиль на ручном тормозе, установите противооткатные упоры. Снимите минусовую клемму аккумулятора.
- Демонтаж защиты:
- Открутите крепления пластикового кожуха вентилятора радиатора (обычно 3-4 гайки/болта сверху).
- Аккуратно снимите кожух, освободив доступ к вентилятору.
- Работа с вентилятором:
- Ослабьте гайку/болт крепления ступицы вентилятора к шкиву водяного насоса (ключ на 13 или 12).
- Не снимая ступицу полностью, сдвиньте вентилятор вместе со ступицей по валу вперед, в сторону радиатора, насколько это возможно. Надежно зафиксируйте его в этом положении (например, проволокой к раме или верхнему бачку радиатора), избегая давления на соты.
- Демонтаж старого ремня ГРМ:
- Ослабьте болт крепления натяжного ролика (ключ на 13).
- Сдвиньте ролик в сторону двигателя, снимая натяжение с ремня.
- Снимите ремень ГРМ со шкивов коленвала, распредвала и помпы.
- Установка нового ремня ГРМ:
- Убедитесь, что метки на шкиве коленвала и шкиве распредвала совмещены точно с соответствующими метками на блоке двигателя и задней крышке ГРМ.
- Наденьте новый ремень сначала на шкив коленвала, затем на шкив помпы, и в последнюю очередь – на шкив распредвала, оставив участок у натяжного ролика свободным.
- Проверьте правильность положения ремня на всех шкивах.
- Натяжение ремня:
- Поверните натяжной ролик против направления вращения ремня (обычно против часовой стрелки), создавая натяжение.
- Затяните болт крепления натяжного ролика с требуемым усилием (ключ на 13).
- Проверьте натяжение: ремень между шкивами распредвала и коленвала при повороте на 90° пальцами должен прогибаться примерно на 5-7 мм.
- Сборка:
- Плавно верните вентилятор со ступицей в исходное положение на шкив помпы.
- Надежно затяните гайку/болт крепления ступицы вентилятора.
- Установите на место пластиковый кожух вентилятора, закрепив все болты/гайки.
- Подключите минусовую клемму аккумулятора.
Контроль после замены: Запустите двигатель и дайте ему поработать на холостых оборотах 3-5 минут. Внимательно прислушайтесь к работе ГРМ – посторонние шумы (свист, стук) недопустимы. Визуально убедитесь в отсутствии перекоса или соскальзывания ремня со шкивов. Проверьте отсутствие утечек охлаждающей жидкости в районе помпы.
Разборка и промывка системы охлаждения
Первым этапом полностью слейте охлаждающую жидкость через пробки в блоке цилиндров и нижнем бачке радиатора, предварительно сняв крышку расширительного бачка. Убедитесь в отсутствии остаточной жидкости в патрубках печки и термостата – для этого ослабьте хомуты и временно отсоедините шланги.
Демонтируйте радиатор, открутив крепежные гайки и отсоединив все подводящие/отводящие патрубки вместе с электровентилятором. Снимите термостат, разобрав его корпус, и извлеките водяной насос, предварительно ослабив натяжение ремня ГРМ. Особое внимание уделите уплотнительным прокладкам – при повреждении их необходимо заменить.
Процесс промывки компонентов
Радиатор и блок двигателя: Залейте в систему специальную промывочную жидкость через горловину термостата или верхний патрубок, запустите двигатель на 15-20 минут. После слива повторите процедуру с чистой водой до исчезновения следов накипи.
Механическая очистка: Для удаления стойких отложений:
- Промойте снятый радиатор струей воды под давлением, направляя поток против движения жидкости при работе
- Разберите термостат и удалите грязь мягкой щеткой, проверьте температурный клапан
- Прокрутите подшипник помпы на предмет заеданий, осмотрите крыльчатку на наличие коррозии
Сборка системы: Установите все компоненты в обратном порядке с новыми прокладками. При затяжке крепежа термостата и помпы соблюдайте момент затяжки, указанный в руководстве. Наполните систему тосолом, удаляя воздух через пробку на блоке цилиндров и патрубок дроссельного узла.
| Компонент | Критерий чистоты | Проверка после сборки |
| Радиатор | Просвет сот без засоров | Отсутствие течи в местах соединений |
| Помпа | Свободный ход крыльчатки | Нет подтеканий из дренажного отверстия |
| Термостат | Полное открытие при 87°C | Прогрев двигателя до рабочей температуры |
Ревизия стартера и замена бендикса
Проверка работоспособности стартера начинается с демонтажа узла с автомобиля. После снятия тщательно очистите корпус от грязи и масляных подтеков. Первым делом выполните замеры потребляемого тока стартером без нагрузки и под нагрузкой – значительное превышение номинальных значений (указаны в руководстве по ремонту) сигнализирует о возможных проблемах с электрической частью или механическим заклиниванием.
Визуальный осмотр обязателен: проверьте целостность корпуса, состояние контактных болтов и выводов обмоток, отсутствие следов пробоя или оплавления на коллекторе. Особое внимание уделите втягивающему реле – его работоспособность проверяется подачей напряжения напрямую от АКБ. Слышимый щелчок и выдвижение штока с бендиксом подтверждают исправность реле.
Диагностика и замена бендикса
Основная причина отказа стартера прокручивать двигатель – износ бендикса (обгонной муфты). Признаки неисправности:
- Стартер "крутит вхолостую" – слышен характерный жужжащий звук без проворота маховика
- Зубья бендикса имеют сколы, сильную выработку или не входят в зацепление
- Муфта прокручивается в обоих направлениях (исправная – только в одну)
Для замены потребуется разобрать стартер:
- Отсоедините втягивающее реле, открутив крепежные гайки и контактные болты.
- Снимите стяжные болты и аккуратно разъедините корпус стартера на две части.
- Извлеките ротор вместе с вилкой и бендиксом из статора.
- Снимите стопорное кольцо, удерживающее бендикс на валу.
- Сдвиньте старую муфту по валу и установите новую.
Перед сборкой очистите вал и шлицы от загрязнений, смажьте их графитовой смазкой. Проверьте легкость хода бендикса по валу и работу удерживающей вилки. После сборки протестируйте стартер на стенде или кратковременно подав напряжение от АКБ – бендикс должен уверенно выдвигаться и вращаться только в одном направлении.
Поиск и устранение утечек масла в двигателе
Обнаружение источника утечки – первый критический этап. Тщательно очистите двигатель и поддон от загрязнений специальным обезжиривателем или керосином, затем просушите компрессором. Нанесите на предполагаемые проблемные зоны (прокладки, сальники, соединения) аэрозольный детектор утечек или тонкий слой талька/муки. Запустите мотор на 10-15 минут – следы масла четко проявятся на порошке или под УФ-лампой при использовании детектора.
Основные зоны риска на двигателях Нивы включают прокладку клапанной крышки, сальники распредвала и коленвала, уплотнения масляного фильтра и датчика давления, прокладку поддона картера и масляного насоса, а также заливную горловину. Не игнорируйте масляные магистрали и резиновые заглушки на блоке цилиндров – их старение часто становится причиной потерь.
Методы устранения распространенных течей
Прокладка клапанной крышки: Замените резиновую прокладку, предварительно очистив посадочные поверхности. Нанесите тонкий слой герметика в углах полуколец распредвала и местах прилегания шпилек. Установите крышку, затягивая болты крест-накрест с моментом 2-3 кгс·м.
Сальники коленвала (передний/задний):
- Снимите привод ГРМ (передний сальник) или коробку передач с корзиной сцепления (задний)
- Аккуратно подденьте старый сальник отверткой через деревянную проставку
- Очистите посадочное место, смажьте густым маслом кромку нового сальника
- Запрессуйте его заподлицо с блоком с помощью оправки подходящего диаметра
Прокладка поддона картера:
- Демонтируйте поддон, удалите старую прокладку и остатки герметика
- Обезжирьте поверхности блока и поддона
- Нанесите анаэробный герметик тонким непрерывным слоем по контуру
- Установите новую пробковую прокладку, совместите отверстия
- Затяните болты крест-накрест с моментом 1-2 кгс·м (не допускайте перетяжки!)
| Элемент | Рекомендованный герметик/уплотнитель | Критичность момента затяжки |
|---|---|---|
| Прокладка клапанной крышки | Loctite 574, ABRO GP-330 | Высокая (перетяжка ведет к деформации) |
| Прокладка поддона | Victor Reinz Drei Bond 1209 | Очень высокая (риск деформации фланца) |
| Масляный фильтр | Уплотнительное кольцо (без герметика!) | Средняя (затяжка до упора + 3/4 оборота) |
Важно: При замене масляного фильтра смажьте моторным маслом новое уплотнительное кольцо. Проверяйте состояние резьбы датчика давления масла – микротрещины в корпусе требуют замены элемента. После ремонта запустите двигатель, прогрейте до рабочей температуры и повторно проверьте зоны ремонта на отсутствие просачиваний.
Расшивка жгута электропроводки
Перед началом работ обесточьте бортовую сеть, сняв клеммы с аккумулятора, и подготовьте схему электропроводки для вашей модели Нивы. Тщательно осмотрите жгут по всей длине на предмет видимых повреждений изоляции, переломов проводов или следов перегрева, уделяя особое внимание участкам возле точек крепления и подвижных элементов кузова.
Аккуратно разрежьте хомуты и сняйте защитную гофру или изоленту, сохраняя их для возможной замены. Разложите провода на ровной поверхности, группируя их по функциональным цепям (фары, датчики, замок зажигания и т.д.), и промаркируйте каждый разъем малярной лентой с указанием назначения согласно схеме. Это исключит путаницу при сборке.
Этапы диагностики и восстановления
Проверьте целостность жил мультиметром в режиме прозвонки, сравнивая сопротивление с эталонными значениями для конкретного сечения. Обнаруженные проблемы устраните последовательно:
- Обрыв провода: зачистите концы, соедините пайкой с термоусадкой или обжимной гильзой
- Замыкание на массу: замените повреждённый участок с двойной изоляцией
- Окисленные контакты: обработайте разъёмы очистителем и антикоррозийным спреем
| Тип провода | Допустимый износ изоляции | Рекомендуемая замена |
|---|---|---|
| Стандартный (0.75-1.5 мм²) | Не более 30% повреждений | AVS, ПВС |
| Силовой (4-6 мм²) | Любые дефекты | ПГВА, КГ |
После ремонта соберите жгут в исходную конфигурацию, используя новые пластиковые хомуты и гофру. Фиксируйте провода с шагом 15-20 см, избегая перетяжки и контакта с острыми кромками. Обязательно протестируйте цепи под нагрузкой перед установкой на автомобиль.
Восстановление контактов в монтажном блоке
Основная проблема монтажного блока – окисление контактных групп и дорожек на плате из-за влаги или времени. Это проявляется в отказе поворотников, дворников, ближнего света или других функций, управляемых через блок. Первым делом снимите блок с автомобиля, отсоединив клемму АКБ и аккуратно выкрутив крепежные винты под панелью приборов.
После демонтажа разберите корпус блока, отщелкнув пластиковые фиксаторы. Внимательно осмотрите внутреннюю плату: ищите потемневшие дорожки, зеленоватый налет окислов на контактах реле и предохранителей, трещины в пайке или вздутые участки. Особое внимание уделите массивным колодкам с проводами – их контакты часто подгорают от высокой нагрузки.
Этапы восстановления контактов
- Очистка платы: удалите пыль и грязь мягкой кистью. Обработайте контактные площадки и дорожки ватной палочкой, смоченной в спирте или очистителе электроники.
- Удаление окислов: зачистите потемневшие контакты реле и предохранителей мелкой наждачной бумагой (№600-800) или стекловолоконной щеткой. Для колодок используйте узкий надфиль.
- Пайка: пропаяйте все подозрительные соединения на плате, особенно возле силовых реле и клемм. Добавьте припой на истончившиеся дорожки.
- Защита: нанесите на контакты тонкий слой токопроводящей смазки или силиконового спрея для предотвращения коррозии.
Важно: перед сборкой проверьте целостность всех предохранителей и работоспособность реле (лучше заменить сомнительные). При сборке блока убедитесь, что фиксаторы колодок и реле плотно защелкнулись – плохой прижим вызывает нагрев и повторное окисление.
Замена прогнивших топливных трубок
Прогнившие топливные трубки – критическая проблема, приводящая к утечкам горючего, запаху бензина в салоне и риску возгорания. Особенно уязвимы участки под днищем и в моторном отсеке, где металл корродирует из-за влаги и реагентов. Обязательно проверяйте целостность линий при подозрении на снижение давления в топливной системе или видимых следах ржавчины.
Для замены потребуется: новый комплект трубок (оригинальных или бухта медной/нержавеющей трубки 8мм), трубогиб, торцевой ключ на 10, пассатижи, ветошь. Предварительно сбросьте давление в системе через золотник на топливной рампе и отключите АКБ. Запасите ёмкости для слива остатков топлива из бака и фильтра.
Последовательность работ
Демонтаж старых трубок: Отсоедините топливный модуль в баке через лючок под задним сиденьем. Под днищем ослабьте хомуты, открутите крепления скоб. Аккуратно снимите трубки с штуцеров форсунок и топливного фильтра, предварительно отметив их расположение. Проржавевшие участки часто ломаются – используйте WD-40.
Подготовка новых магистралей:
- Измерьте длину старых трубок с помощью гибкого шнура.
- Нарежьте новые трубки с запасом 10-15 см, используя труборез (не болгарку!).
- Сформируйте изгибы трубогибом по контуру штатной трассировки.
- Наденьте защитные гофры на участки возле глушителя и элементов подвески.
| Тип трубки | Преимущества | Недостатки |
|---|---|---|
| Оригинал (сталь) | Точное соответствие геометрии | Подвержена коррозии |
| Медь | Гибкость, стойкость к ржавчине | Требует пайки/обжима фитингов |
| Нержавеющая сталь | Долговечность | Сложность гибки |
Установка и проверка: Проложите трубки по заводским креплениям, избегая контакта с подвижными деталями. Затяните хомуты на штуцерах без перекоса. Подключите АКБ, включите зажигание на 5 секунд (без запуска) для создания давления. Осмотрите стыки на предмет подтеканий, при необходимости подтяните соединения. Заведите двигатель и проверьте работу на всех режимах.
Установка дополнительной шумоизоляции
Основной задачей является комплексная обработка металлических поверхностей кузова вибродемпфирующими материалами перед монтажом звукопоглощающих слоёв. Критически важные зоны – пол салона, внутренние поверхности дверей, потолок, моторный щит и арки колёс.
Перед началом работ тщательно обезжирьте все поверхности спиртовым раствором или специальным очистителем. Удалите старые загрязнения, следы коррозии и заводскую шумоизоляцию, потерявшую эластичность. Просушите кузовные панели строительным феном при умеренной температуре для исключения конденсата под материалами.
Этапы монтажа
Виброизоляция:
- Раскроите битумно-полимерные листы (типа Вибропласт, Шуманет) по форме обрабатываемых участков с припуском 10-15 мм.
- Прогрейте панели и самоклеящийся слой материала феном до +40°C для улучшения адгезии.
- Прикатайте листы резиновым валиком от центра к краям, добиваясь плотного контакта без воздушных пузырей.
Звукопоглощение:
- Поверх виброизолятора уложите слой термоскреплённого синтепона или войлока (толщиной 15-30 мм).
- В зоне тоннеля КПП и моторного щита используйте фольгированные материалы (Сплэн, Бимаст) для отражения тепла.
- Места контакта с подвижными элементами (тросики, проводка) изолируйте разделительными втулками.
Контроль качества:
| Критерий | Норма |
| Покрытие виброизоляцией | 70-80% площади панели |
| Температура монтажа | +15°C и выше |
| Прилегание материалов | Без зазоров и провисаний |
После завершения установки проверьте работоспособность всех механизмов (ручник, педали), отсутствие помех при движении сидений и люков. Качественно выполненная шумоизоляция снижает гул в салоне Нивы на 40-60%, особенно на скоростях свыше 80 км/ч.
Ремонт обивки потолка и дверных карт
Провисший потолок или изношенная обивка дверей портят вид салона и требуют замены. Для ремонта потолка снимите плафон, ручки, облицовки стоек, аккуратно поддевая крепления пластиковой лопаткой. Открутите саморезы по периметру, опустите каркас и снимите старую обивку, отмечая расположение крепежа. Очистите основу от остатков поролона и клея металлической щеткой.
При выборе материала для потолка отдайте предпочтение синтетическому велюру или алькантаре с термоклеевым слоем. Раскроите ткань с запасом 5 см, прогрейте термофеном для активации клея, натягивая от центра к краям без складок. Закрепите края мебельным степлером, прорежьте отверстия под плафон и обрежьте излишки. Монтаж производите в обратной последовательности, проверяя плотность прилегания.
Восстановление дверных карт
Демонтируйте дверную карту, открутив саморезы в зоне ручки и подлокотника. Снимите обивку, удалите старый утеплитель и отслоившийся клей. Осмотрите пластиковую основу – трещины заделайте термопистолетом. Подготовьте новый материал:
- Ткань: автомобильный велюр или кожзам
- Утеплитель: синтепон 5-10 мм
- Клей: аэрозольный высокотемпературный
Распылите клей на основу и изнанку материала, выдержав паузу 3-5 минут. Уложите утеплитель, поверх него – обивку, разглаживая от центра радиальными движениями. Заверните края на тыльную сторону, фиксируя степлером через каждые 2 см. Особое внимание уделите зонам крепления ручек и динамиков – сделайте аккуратные прорези с подворотом ткани. После установки карты на дверь проверьте работу механизмов.
Реставрация пластиковых элементов салона
Пластиковые детали салона ВАЗ "Нива" – панели приборов, накладки дверей, дефлекторы вентиляции, рукоятки КПП и "ручника" – со временем теряют презентабельный вид. Выцветание под воздействием ультрафиолета, многочисленные царапины от повседневной эксплуатации, мелкие сколы и характерный глянец на потертых участках существенно ухудшают восприятие интерьера. Восстановление их внешнего вида является важным этапом общего преображения автомобиля.
Реставрация пластика требует тщательной подготовки поверхности и правильного подбора материалов. Основные этапы включают глубокую очистку, устранение механических повреждений (трещин, глубоких царапин), обезжиривание, обработку для улучшения адгезии, грунтование и финишное окрашивание или нанесение специального восстанавливающего состава. Качественно выполненная работа позволяет вернуть элементам первоначальный цвет, матовость или софт-тач текстуру и скрыть следы износа.
Этапы и методы восстановления
Подготовка поверхности – критически важный этап:
- Демонтаж: По возможности снимите деталь для удобства работы и предотвращения попадания химии на обивку или стекло.
- Мойка: Используйте мягкие щетки и обезжириватель (изопропиловый спирт, уайт-спирит) для удаления грязи, жира, следов силиконов (автошампуней, полиролей).
- Устранение дефектов:
- Царапины: Мелкие – удаляются абразивной пастой или мелкой наждачной бумагой (P800-P1500) с последующей полировкой. Глубокие – заполняются шпатлевкой по пластику.
- Трещины: Сверлите остановочные отверстия по краям трещины, стягивайте края при помощи паяльника с тонким жалом или спецфена, наносите шпатлевку с армирующей сеткой с изнанки.
- Матовка: Обработайте всю поверхность мелкой абразивной губкой (Scotch-Brite серый) или наждачкой P400-P600 для создания микрошероховатости, улучшающей сцепление грунта. Тщательно удалите пыль.
- Обезжиривание: Повторно протрите поверхность обезжиривателем без ворса.
Восстановление внешнего вида:
- Грунтование: Нанесите 1-2 тонких слоя адгезионного грунта по пластику (праймера). Это обязательный этап для обеспечения долговечности покрытия.
- Финишная отделка (выберите один вариант):
- Окрашивание: Используйте аэрозольные автоэмали, специально предназначенные для гибких пластиков салона. Наносите несколько тонких слоев с межслойной сушкой. Для защиты и придания текстуры используйте матовый или софт-тач лак.
- Восстанавливающие составы: Специальные жидкие пластики, красители-восстановители (типа "Plastic Renew"). Наносятся кистью, губкой или распылением, впитываются в поверхность, возвращая цвет и матируя глянец потертостей. Часто не требуют грунта, но менее долговечны, чем краска.
- Термообработка (для глубоких царапин на черном пластике): Аккуратное прогревание поверхности строительным феном может "поднять" структуру пластика в царапине, сделав ее менее заметной. Требует осторожности!
- Сушка: Обеспечьте полную выдержку по времени, указанному производителем материалов, перед установкой детали на место.
Выбор метода в зависимости от типа повреждения:
| Тип повреждения | Рекомендуемый метод восстановления | Примечания |
|---|---|---|
| Выцветание, мелкие потертости | Восстанавливающие составы (жидкий пластик) | Быстро, просто, но эффект временный (1-2 года) |
| Глубокие царапины, сколы, потеря текстуры | Шпатлевка + Грунт + Окрашивание | Наиболее трудоемко, но самый долговечный и качественный результат |
| Трещины | Пайка/Стяжка + Шпатлевка (с изнанки) + Грунт + Краска | Требует навыков, восстановление прочности элемента |
| Глянцевый блеск на ручках, кнопках | Матовка абразивом + Восстанавливающий состав или Краска | Обязательное создание шероховатости для устранения "зализа" |
Ключевые материалы для работы: абразивные губки/наждачная бумага (P400-P1500), обезжириватель, шпатлевка по пластику, адгезионный грунт (праймер) для пластика, аэрозольная краска для гибких пластиков/жидкий пластик, матовый лак (при окрашивании), шприц для пайки/армирующая сетка (для трещин), чистые безворсовые салфетки, средства индивидуальной защиты (перчатки, респиратор).
Технология полировки фар для восстановления прозрачности
Основная причина помутнения пластиковых фар – микроцарапины и разрушение УФ-защитного слоя под воздействием солнечного света, песка и дорожных реагентов. Без своевременного восстановления это резко снижает светопропускание и ухудшает безопасность ночного вождения.
Технология полировки устраняет дефекты поверхности, возвращая рассеивателям оптическую чистоту. Процесс требует последовательного применения абразивных материалов с постепенным уменьшением зернистости для получения гладкого, глянцевого покрытия.
Этапы выполнения работ
Подготовка поверхности:
- Тщательно вымойте фару автомобильным шампунем, удалите битумные пятна и насекомых.
- Обезжирьте пластик изопропиловым спиртом или специальным очистителем.
- Наклейте малярный скотч на прилегающие к фаре кузовные элементы.
Грубая обработка (при глубоких повреждениях):
- Используйте влажную шлифовку кругами P600-P800 на машинке-полировальщике.
- Двигайте инструмент крестообразными движениями без сильного нажима.
- Постоянно смачивайте поверхность водой для охлаждения.
Тонкая шлифовка:
- Повторите процесс абразивами P1000-P1500, затем P2000-P3000.
- Контролируйте равномерность матовости после каждого этапа.
- Промойте фару и просушите безворсовой салфеткой.
Полировка и защита:
| Инструмент | Материал | Техника |
| Орбитальная полировальная машина | Полироль для пластика (восстанавливающая) | Круговые движения на низких оборотах |
| Мягкая тканевая накладка | Финишная паста (антистатик) | Обработка секциями по 30-40 см |
После финишной полировки нанесите жидкое стекло, керамическое покрытие или специализированный лак для долговременной защиты от ультрафиолета. Избегайте применения восков и составов для кузова – они не обеспечивают достаточной адгезии с пластиком.
Замена резиновых уплотнителей дверей и окон
Изношенные уплотнители приводят к сквознякам, шуму в салоне и протечкам воды. Первыми признаками проблемы служат свист на скорости, пыль на обивке дверей или влага на порогах после дождя. Регулярно проверяйте состояние резиновых контуров, особенно в местах перегибов и угловых соединений.
Для работы потребуется новый комплект уплотнителей, обезжириватель (уайт-спирит или спирт), сухая чистая ветошь и монтажный клей для резимы (типа "Момент-Монтаж"). Старые элементы аккуратно удаляются – чаще они держатся на клипсах или клеевой основе. Очистите посадочные каналы от грязи и остатков клея металлическим скребком.
Пошаговый процесс замены
Начинайте с дверных уплотнителей:
- Демонтируйте старую резину, отсоединив пластиковые фиксаторы отвёрткой
- Обезжирьте металлическую поверхность двери по всему периметру
- Нанесите тонкий слой клея на внутреннюю часть нового уплотнителя
- Прижмите резину к кузову, начиная с верхних углов
При установке стекольных уплотнителей:
- Снимите дверные карты и внутренние декоративные накладки
- Выньте стекло, ослабив регулировочные болты подъёмного механизма
- Установите новый контур в паз металлической рамки стекла
- Проверьте свободный ход стекла перед фиксацией обшивки
| Тип уплотнителя | Критические точки контроля |
| Дверной | Зона крепления зеркал, нижние углы |
| Стекольный | Верхние углы, зона контакта с шибером |
После монтажа не открывайте двери 2-3 часа для полимеризации клея. Проверьте герметичность – полейте водой из шланга на стыки. При правильной установке резина равномерно прилегает по всему контуру без замятий.
Финишная обработка кузова преобразователем ржавчины
Преобразователь ржавчины завершает антикоррозийную подготовку металла перед грунтовкой и покраской. Его задача – химически трансформировать остаточные очаги коррозии в инертные соединения, создавая плотный защитный слой. Для Нивы критично обработать труднодоступные зоны: пороги, колесные арки, крепления элементов подвески.
Перед применением преобразователя обязательна механическая зачистка проблемных участков до металлического блеска. Удалите рыхлую ржавчину шлифовальной бумагой (Р80-Р120), затем обезжирьте поверхность уайт-спиритом. Контролируйте влажность воздуха – работы проводятся при влажности ниже 80% и температуре от +5°C.
Технология обработки преобразователем
- Нанесение состава: Кистью или распылителем покройте металл равномерным слоем. Особое внимание уделите стыкам, сварным швам и кромкам деталей.
- Реакция преобразования: Выдержите 15-40 минут (точное время указано производителем). Поверхность потемнеет – признак образования защитного слоя фосфатов/таннатов.
- Повторная обработка: При глубокой коррозии нанесите второй слой после высыхания первого без промежуточной шлифовки.
- Финишная подготовка: После полного высыхания (24 часа):
- Удалите белесый налет сухой ветошью
- Легко отшлифуйте поверхность абразивом Р240-Р320
- Повторно обезжирьте металл
Важно: Не допускайте попадания состава на пластик или резину – возможна деформация. Работайте в проветриваемом помещении с респиратором и перчатками. Преобразователь не заменяет грунт – наносите эпоксидный грунт в течение 48 часов после обработки.
Список источников
Для глубокого изучения процесса восстановления автомобиля ВАЗ-2121 "Нива" потребовался анализ специализированной технической литературы, актуальных руководств и практических материалов. Эти ресурсы содержат детальные схемы, технологии ремонта и рекомендации по модернизации узлов.
Особое внимание уделено источникам с пошаговыми инструкциями по кузовному ремонту, диагностике двигателя, восстановлению трансмиссии и ходовой части. Дополнительно рассмотрены современные решения для тюнинга и адаптации автомобиля к эксплуатации в сложных условиях.
Ключевые материалы
- Официальные руководства
- Заводское руководство по ремонту ВАЗ-2121/2131
- Каталог деталей и сборочных единиц ВАЗ-2121
- Специализированная литература
- Книга "Полный курс ремонта Нивы" (изд. Третий Рим)
- Практическое пособие "Тюнинг и восстановление внедорожников ВАЗ"
- Технические ресурсы
- Электронная база технических бюллетеней СТО по ремонту LADA 4x4
- Архивы журнала "За рулём" (разделы по реставрации отечественных авто)
- Практический опыт
- Тематические разделы форума Niva-Club
- Профильные ветки обсуждений на Drive2.ru
- Видеоблоги "Нива своими руками" и "Гараж 2121"
