Ремонт подрулевого шлейфа на Ниссан Кашкай - как заменить

Статья обновлена: 04.08.2025

Предупреждение: Неисправный подрулевой шлейф способен полностью парализовать автомобиль.

Обрыв контактов внутри этого элемента приводит к отказу сигналов поворотов, звукового сигнала, стеклоочистителей и других систем.

Статья содержит практические рекомендации для самостоятельной замены шлейфа без ошибок.

Симптомы неисправности подрулевого шлейфа Ниссан Кашкай

Потеря функциональности кнопок на рулевом колесе: перестают работать клавиши управления аудиосистемой (громкость, треки), режимом круиз-контроля, переключением информации на дисплее и голосовой связи. Особенно показательно частичное или кратковременное срабатывание этих элементов при движении руля в определенном положении.

Самопроизвольная активация или отказ компонентов: хаотичное включение звукового сигнала при повороте руля, ложные срабатывания сигнализации или системы SRS (загорается индикатор подушки безопасности). В некоторых наблюдается паразитарное попеременное переключение функций на приборной панели без нажатия водителем.

Ключевые признаки повреждения шлейфа:

Мигание лампы AIRBAG на приборном щитке сигнализирует о нарушении цепи связи с подушкой безопасности
Прерывистая работа стеклоподъемников или омывателей лобового стекла при вращении руля
Исчезновение подсветки кнопок мультируля во время маневрирования
Короткие замыкания в системе освещения (эффект "моргания" габаритов при повороте)
Фиксируемые ошибки в бортовом компьютере типа B1014 (Open in Air Bag Squib Circuit)

Необходимые инструменты для самостоятельной замены

Для замены подрулевого штейфа Qashqai подготовьте базовый набор слесарных инструментов. Минимальный комплект включает в себя крестовую и плоскую отвертки среднего размера с надежной рукоятью, набор накидных или рожковых ключей (популярные размеры 10, 12, 14 мм), а также головки с воротком для труднодоступных болтов рулевой колонки.

Обязательно добавьте к перечню съёмник пластиковых облицовочных панелей – он предотвратит повреждение защёлок и хрупких элементов салона при демонтаже декора рулевого узла. Наличие хлопчатобумажных перчаток упростит работу с мелкими креплениями без загрязнения интерьера автомобиля.

Дополнительное оборудование

Фонарик или налобное освещение – обеспечивает видимость в скрытых полостях рулевой колонки
Диэлектрическая смазка – наносится на контакты нового шлейфа для защиты от окисления
PTFE-Lubricant для скольжения – облегчает прокладку шлейфа через поворотный механизм

Перед началом работ:

Отключите минусовую клемму аккумулятора во избежание короткого замыкания
Дождитесь деактивации системы SRS (подушек безопасности) – требуется ~10 минут после обесточивания

Демонтаж минусовой клеммы аккумулятора

Откройте капот и визуально определите доступ к аккумуляторной батарее, включая расположение фиксаторов пластиковой крышки (при наличии). Обеспечьте свободный подход к минусовой клемме (–), обычно обозначенной черным цветом и знаком «минус».

Снимите защитное резиновое покрытие с клеммы при его наличии. Используйте гаечный ключ на 10 мм (реже 12 или 13 мм в зависимости от модели) для ослабления гайки крепления. Не выкручивайте полностью – ослабьте соединение до свободного перемещения клеммы по выводному штырю.

Процесс снятия

Проверьте расположение инструмента: ключ должен двигаться против часовой стрелки (левозаходная резьба).
Аккуратно снимите металлическую клемму с токовывода аккумулятора движением вверх, избегая контакта ключа с кузовом.
Зафиксируйте отсоединенный кабель в отведенном положении, исключив случайное соприкосновение с клеммой (используйте пластиковый хомут или изоленту).

Важно:

Минусовую клемму снимают первой для предотвращения короткого замыкания – случайный контакт ключа с кузовом при работе с плюсом под напряжением повредит электронику.
При закисании клеммы обработайте резьбу WD-40 или аналогичным составом за 5–10 минут до откручивания.

Снятие пластиковой крышки рулевой колонки

Перед началом работ обязательно отключите минусовую клемму аккумулятора. Это предотвратит возможное короткое замыкание в электропроводке и ошибку подушек безопасности (SRS) при случайном замыкании контактов шлейфа.

Зафиксируйте рулевое колесо в строго прямолинейном положении относительно колонки перед захватом крышек. Наденьтесь удобно в водительском кресле для лучшего доступа к нижней части кожуха.

Найдите крепежные винты: Один винт расположен сверху рулевой колонки, под маленьким прямоугольным кожухом или заглушкой (иногда обозначен символом руля). Второй винт находится под рулевой колонкой, со стороны водительских коленей.
Снимите верхнюю заглушку (если есть): Аккуратно подденьте плоской отверткой или пластиковой лопаткой крышечку на верхней части кожуха колонки, скрывающую один из винтов.
Выкрутите крепежные винты: Используя фигурную отвертку или трещотку с соответствующей битой (обычно звездочка Torx T25-T30 или крест PH2/PZ2, точно уточните для вашей модели), полностью открутите:
- Верхний винт (после снятия заглушки)
- Нижний винт под колонкой
Совет: Будьте осторожны, не уроните мелкие винты в салон.
Разделите кожух на половинки: Крышка чаще всего состоит из двух частей – верхней и нижней. Снимите сначала нижнюю часть: Ухватитесь за нее снизу руками с обеих сторон рулевой колонки. Аккуратно потяните на себя и вниз, отводя боковые фиксаторы от верхней половины.
Снимите верхнюю часть кожуха: После удаления нижней половинки освободите верхнюю часть. Потяните ее вверх и немного в сторону от руля, высвобождая из зацепления рулевого вала. Действуйте плавно, избегая резких движений и перекоса, чтобы не сломать пластиковые крепления.
Отсоедините разъем кнопок мультируля (при необходимости): Если крышка имеет встроенные кнопки мультируля или крепит их кронштейны, отсоедините фишку проводов перед полным снятием верхней части кожуха. Нажмите на язычок пластикового фиксатора разъема.

Отключение разъёма подушки безопасности руля

Перед началом работ убедитесь, что зажигание автомобиля выключено, ключи извлечены из замка, а АКБ полностью отключена. Дополнительно выждите 15 минут после отключения аккумулятора: это обеспечит разрядку конденсаторов системы безопасности. Пренебрежение этой мерой может привести к случайному срабатыванию пиропатронов.

Разъём подушки расположен на задней стороне рулевого колеса за амбарными кнопками. Идентифицируйте его по характерному жёлтому цвету корпуса и чёрному фиксирующему язычку. Для отключения:

Освободите фиксатор разъёма, нажав пальцем на выступающий язычок до щелчка
Аккуратно расшатайте соединение лёгкими покачивающими движениями из стороны в сторону
Извлеките штекер строго перпендикулярно без перекоса корпуса
Немедленно заизолируйте контакты разъёма термоусадкой или изолентой

Запрещается тянуть за проводники или использовать металлический инструмент без диэлектрического покрытия. При любых манипуляциях держите разъём тыльной стороной ладони в сторону от себя – на случай непредвиденной активации системы.

## Особенности работы с пиропатроном подушки

Пиропатрон – критически важный элемент системы SRS, для которого обязательны строгие меры предосторожности. Его случайная активация может причинить серьёзные травмы. Перед отсоединением разъёма подушки всегда отключайте аккумулятор и выжидайте 15+ минут после снятия клеммы. Это обеспечивает разрядку накопительного конденсатора блока управления.

При контакте с разъёмом избегайте статического электричества: используйте антистатический браслет и не касайтесь металлических поверхностей. Демонтированную подушку храните лицевой стороной вверх – переворот увеличивает риск несанкционированного срабатывания. Никогда не проверяйте пиропатрон мультиметром: прямое измерение сопротивления может вызвать детонацию.

Ключевые правила:

Отсоедините аккумулятор минимум за 15 минут до начала работ
Не касайтесь проводов разъёма металлическими инструментами
Храните подушку при комнатной температуре вдали от тепловых источников
Заменяйте пиропатрон при любой деформации корпуса

Маркировка положения рулевого колеса перед снятием

Точная установка меток положения руля перед демонтажем критична для сохранения корректной работы подрулевого шлейфа при сборке. Отсутствие отметок приводит к смещению рулевой колонки относительно спирального кабеля, вызывая его перекручивание, обрыв контактов или ложные срабатывания систем безопасности.

Нейтральная позиция рулевого колеса фиксируется при прямом положении передних колес. Маркировка выполняется на неподвижной части рулевой колонки и съемном рулевом колесе, обеспечивая точное совпадение шлицов на валу при монтаже.

Установите автомобиль на ровную поверхность, выровняв колеса строго прямолинейно перед демонтажем руля.
Не меняя позиции руля, нанесите метки маркером или краской:
- Главная метка: на трубе рулевой колонки и ободе руля в верхней центральной точке.
- Дополнительные метки: для страховки нанесите контрольную линию на нижней части рулевого вала и корпусе колонки.
Используйте малярный скотч для временной маркировки с указанием стрелкой направления установки.
Сделайте фотографии мест расположения меток с разных ракурсов перед началом работ.

Важно: При работе соблюдайте осторожность – повреждение шлицов или смещение вала даже на 1 зуб приводит к некорректной работе рулевого управления.

Демонтаж гайки крепления рулевого колеса

Прежде чем снимать рулевое колесо, необходимо демонтировать центральную крепежную гайку, удерживающую его на валу рулевой колонки. Эта гайка обычно затянута с большим моментом (в районе 50 Нм для Nissan Qashqai), и для её снятия потребуется мощный накидной ключ или головка с воротком.

Крайне важно перед началом этих работ отключить АКБ автомобиля! Отсоедините сначала минусовую, затем плюсовую клеммы и отведите провода в сторону от клемм аккумулятора. Это критически необходимо для предотвращения случайного срабатывания подушки безопасности, расположенной в центре руля. Дополнительная мера предосторожности - открутить болт крепления кабеля подушки к подрулевому переключателю *после* отключения АКБ, но *перед* демонтажем руля, чтобы полностью отсоединить её электрически.

Процесс откручивания гайки

Фиксация руля: Зафиксируйте рулевое колесо в прямом положении (колеса прямо). Обычно для этого требуется подключить АКБ только на время поворота ключа в положение зажигания (без запуска двигателя), а затем снова снять минусовую клемму. Или используйте механический фиксатор руля через сервисное отверстие. Без фиксации руль будет свободно вращаться при приложении усилия к гайке.
Подбор инструмента: Определите точный размер граней гайки (чаще всего это 24 мм или 27 мм). Подготовьте качественный шестигранный накидной ключ или глубокую головку нужного размера, а также прочный трещоточный вороток или длинную мощную трещотку. Обычный рожковый ключ часто не позволяет приложить достаточное усилие.
Снятие гайки: Наденьте накидной ключ или головку на гайку. Удерживая руль одной рукой (или используя фиксатор), приложите необходимое усилие воротком против часовой стрелки для ослабления гайки. Будьте готовы к тому, что потребуется значительное усилие. Если гайка не поддается:
- Попробуйте использовать вороток с более длинным рычагом.
- Аккуратно ударьте молотком по рукоятке воротка параллельно оси вращения (через деревянную или резиновую проставку, чтобы не повредить инструмент). Это часто помогает "сорвать" прикипевшую или перетянутую гайку.
- Ни в коем случае не используйте ударный гайковерт, пока рулевое колесо полностью не снято с вала! Вибрации могут повредить спиральный шлейф или другие компоненты.
Отворачивание: После срыва гайки продолжайте откручивать её вручную ключом или трещоткой до полного снятия. Аккуратно снимите гайку и проверьте состояние её граней и резьбы на рулевом вале.

Теперь гайка демонтирована, и рулевое колесо готово к аккуратному снятию.

Снятие рулевого колеса с вала колонки

После демонтажа подушки безопасности откроется доступ к центральной крепежной гайке рулевого колеса. Убедитесь, что аккумулятор полностью отключен, а провода подушки безопасности изолированы, прежде чем приступать к работам. Расположите колесо строго прямо, заблокировав колонку в нулевом положении для сохранения правильной ориентации при сборке.

Очистите зону вокруг оси от пыли и грязи. Обязательно отметьте маркером точное положение руля относительно вала колонки и положение самих шлицов – это исключит смещение угла установки колес при обратной сборке. Подготовьте специнструмент: торцевую головку на 19 мм (размер может варьироваться в зависимости от года выпуска авто) и съёмник руля.

Последовательность работ

Выкрутите центральную крепежную гайку, сделав начальные 3-4 оборота ключом, но не снимая её полностью.
Встаньте лицом к рулю, возьмитесь за обод симметрично обеими руками. Ритмично потяните руль на себя, попеременно ослабляя усилие. Не упирайтесь ногами в педальный узел – это может повредить датчики.
Если руль не снимается после 5-6 попыток, используйте съёмник: закрепите его лапы за основание обода (избегая контакта с переключателями), после чего равномерно закручивайте центральный винт инструмента до характерного щелчка.
Окончательно снимите гайку, аккуратно снимите рулевое колесо с вала строго вдоль оси, не допуская перекоса. Избегайте резких движений – может повредиться контактная группа шлейфа.

Важно: Не стучите по обратной стороне руля молотком – высока вероятность деформации шлицов вала или разрушения механизма корректировки угла наклона.

Разборка декоративных кожухов рулевой колонки

Для доступа к подрулевому шлейфу на Nissan Qashqai требуется демонтировать декоративные кожухи рулевой колонки. Этот процесс требует аккуратности во избежание поломки пластиковых креплений.

Перед началом работ обязательно отключите минусовую клемму аккумулятора во избежание короткого замыкания или срабатывания подушек безопасности. Убедитесь, что передние колеса выставлены прямо, а рулевое колесо зафиксировано.

Снимите нижнюю защитную панель под рулем: Найдите и открутите два крепежных винта Torx, расположенных горизонтально под рулевой колонкой.
Отделите нижнюю часть кожуха: Аккуратно потяните нижний кожух на себя, освобождая пластиковые защелки по периметру. Избегайте резких движений – клипсы хрупкие.
Ослабьте винты верхнего кожуха: Локализуйте два винта Torx сверху рулевой колонки (за рулевым колесом) и выкрутите их полностью.
Снимите верхний кожух: Потяните верхнюю половинку на себя вдоль рулевой оси, расцепляя фиксаторы. При необходимости отогните пластмассовый фиксатор замка зажигания.
Отключите мешающие разъемы: При разборке кожуха могут открыться разъемы кнопок мультируля или подрулевых переключателей – при их наличии осторожно отсоедините коннекторы.

Важно: Все снятые винты и крепежные элементы сложите в отдельную емкость. Нижний кожух часто мешает доступу – его можно полностью убрать, а верхний достаточно отвести в сторону.

Фиксация положения сигнального кольца поворотников

Перед снятием рулевого колеса обязательно зафиксируйте положение сигнального кольца поворотников относительно вала. Эта деталь отвечает за автоматическое выключение "поворотников" после вращения руля и критична для корректной работы системы.

Используйте перманентный маркер или нож, чтобы нанести четкие метки на металлический вал и пластиковое кольцо в одной плоскости. Альтернативно – сделайте фотографию на телефон, захватив взаимное расположение элементов. Это исключит ошибки при обратной сборке.

Проверьте заводские метки (если есть) на кольце и валу перед нанесением своих.
Не полагайтесь на память – даже небольшой сдвиг кольца приведёт к некорректному срабатыванию поворотников.
Обеспечьте неподвижность кольца при установке руля – смещение при затяжке крепежа частая ошибка.

Демонтаж крепёжных винтов шлейфа

Предварительно отсоедините клемму "минус" аккумулятора для обесточивания системы. Снимите пластиковые декоративные накладки рулевой колонки, открутив фиксирующие саморезы крестообразной отвёрткой. Извлеките разъёмы из направляющих пазов на кронштейнах, аккуратно ослабив пластиковые фиксаторы.

Обнаружьте винтовые соединения по периметру подрулевого модуля (обычно 4-6 креплений). Точное количество зависит от модификации рулевой колонки. Используйте ключ-звёздочку TORX T10-T15 – распространённый размер для японских автомобилей. Для труднодоступных винтов примените шарнирную головку или гибкий удлинитель.

Отсоединение разъёмов шлейфа снизу

Предварительно снимите защитную крышку, фиксирующую шлейф со стороны нижней части рулевой колонки. Для доступа к разъёмам потребуется лечь на спину под рулевую зону с фонариком, предварительно отрегулировав высоту водительского кресла до упора вверх и сдвинув его назад.

Осмотрите жгут проводов: найдите все пластиковые фиксаторы (обычно жёлтого или белого цвета), удерживающие разъёмы. Эту крышку необходимо аккуратно поддеть тонкой отвёрткой с плоским жалом. Всегда фиксируйте положение кабеля, чтобы избежать повреждения проводников при демонтаже.

Порядок действий:

Найдите фиксатор язычкового типа на каждом коннекторе - они бывают разной формы (прямые или Г-образные).
Большим и указательным пальцем одновременно нажмите на боковые усики фиксатора, затем лёгким раскачиванием вытягивайте разъём вдоль оси.
При сопротивлении проверьте, полностью ли отстопорен замок - никогда не прикладывайте силу во избежание поломки корпуса разъёма.
Разделите соединительные элементы плавным движением, удерживая ответные части жгута.

Особое внимание уделите двум крупным разъемам CAN-шины (часто с зелеными резиновыми уплотнителями) - они крепятся металлическими скобами. Освободите скобы отвёрткой перед расстыковкой.

Важно: Перед демонтажём сфотографируйте цветовую маркировку проводов и расположение разъёмов! Используйте малярную ленту с подписями для идентификации особенно если шлейф имеет схожие коннекторы.

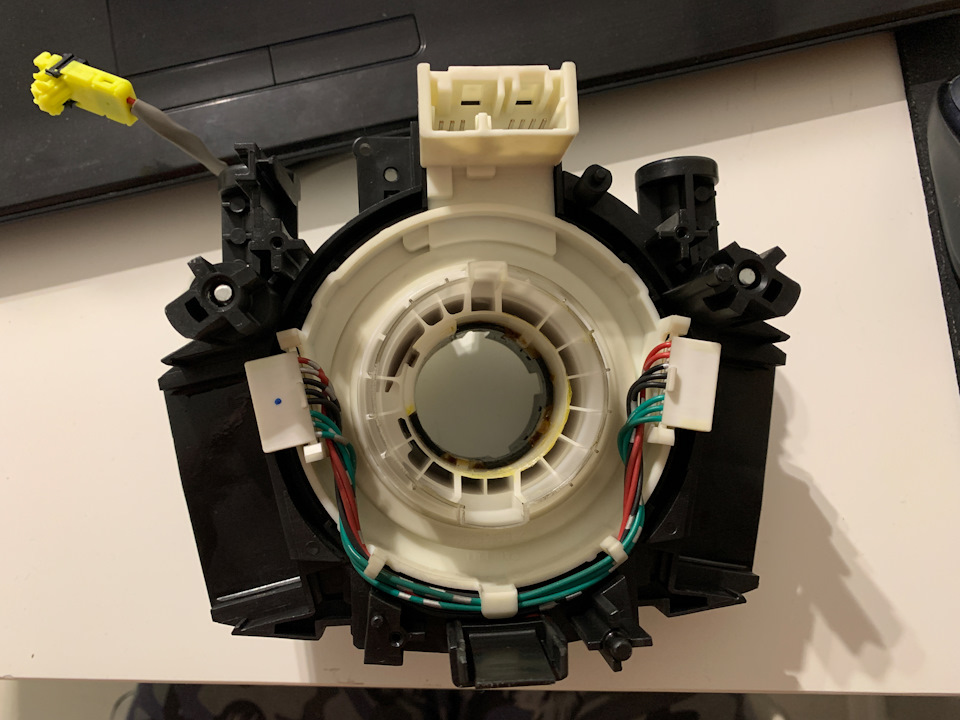

Извлечение старого подрулевого шлейфа

Снимите пластиковый кожух рулевой колонки, открутив крепежные винты (обычно саморезы Torx T20-T30 или фиксирующие клипсы). Аккуратно подденьте обе половинки кожуха, начиная с нижней секции, избегая повреждения замковых соединений. Отложите демонтированные элементы в сторону для обеспечения полного доступа к шлейфу.

Отсоедините разъемы сигналов поворотников, стеклоочистителей и других систем, подключенных к шлейфу. Зафиксируйте расположение проводов фотографией или маркировкой перед отсоединением. Найдите фиксатор поворотного механизма (белую шестерню на рулевой колонки) и освободите его, потянув вверх стопорное кольцо плоской отверткой.

Ключевые действия:

Открутите центральную гайку рулевого колеса (ключом на 24 мм), предварительно зафиксировав руль в прямом положении
Осторожно снимите руль, постукивая резиновым молотком по фланцу при закисании
Демонтируйте подушки безопасности и мультируль (при наличии)

Выкрутите винты крепления корпуса шлейфа к комбинированному переключателю. Извлеките старый шлейф, потянув его вдоль колонки и аккуратно выводя через технологические пазы. Проверьте посадочное место на предмет мусора или дефектов перед установкой нового модуля.

Проверка состояния посадочного места шлейфа на Nissan Qashqai

Тщательно осмотрите пластиковое гнездо на рулевой колонке (колодку), куда вставляется шлейф. Убедитесь в отсутствии видимых загрязнений, следов окисления контактов или оплавления пластика. Особое внимание уделите целостности фиксирующих "язычков" или защелок – сломанные элементы не обеспечат надежной посадки нового шлейфа и приведут к повторной неисправности.

Проверьте металлические контактные площадки внутри колодки на предмет коррозии, подгорания или деформации (часто возникают после коротких замыканий). Помните: любой ремонт проводки в этом месте (зачистка, лужение, установка шунтов) ненадежен – при значительных дефектах потребуется замена всего посадочного узла в сборе.

Критичные элементы для диагностики:

Физическая целостность колодки: трещины, сколы, перекошенные направляющие пазы.
Коррозия контактов: белый/зеленый налет, нарушающий проводимость.
Температурные повреждения: потемнение/оплавление пластика вокруг пинов.
Механика фиксаторов: рабочий ход защелок, отсутствие поломок.
Люфт шлейфа в гнезде (если старый пока установлен).

Проблема	Последствие для нового шлейфа
Окисленные контакты	Прерывистый сигнал (симптомы: мигание подсветки, глюки мультируля)
Сломанная защелка	Самопроизвольное отсоединение на поворотах
Деформированные пины	Невозможность установки или повреждение контактов шлейфа

Продуйте колодку сжатым воздухом для удаления пыли. Для очистки контактов используйте спрей-очиститель электроцепей и пластиковую щетку без абразива. Категорически избегайте металлических инструментов – они поцарапают токопроводящее покрытие. Если повреждения критичны (например, обгоревшие контакты или треснувшая основа), необходима замена узла в сборе – только это гарантирует долгосрочную работу шлейфа.

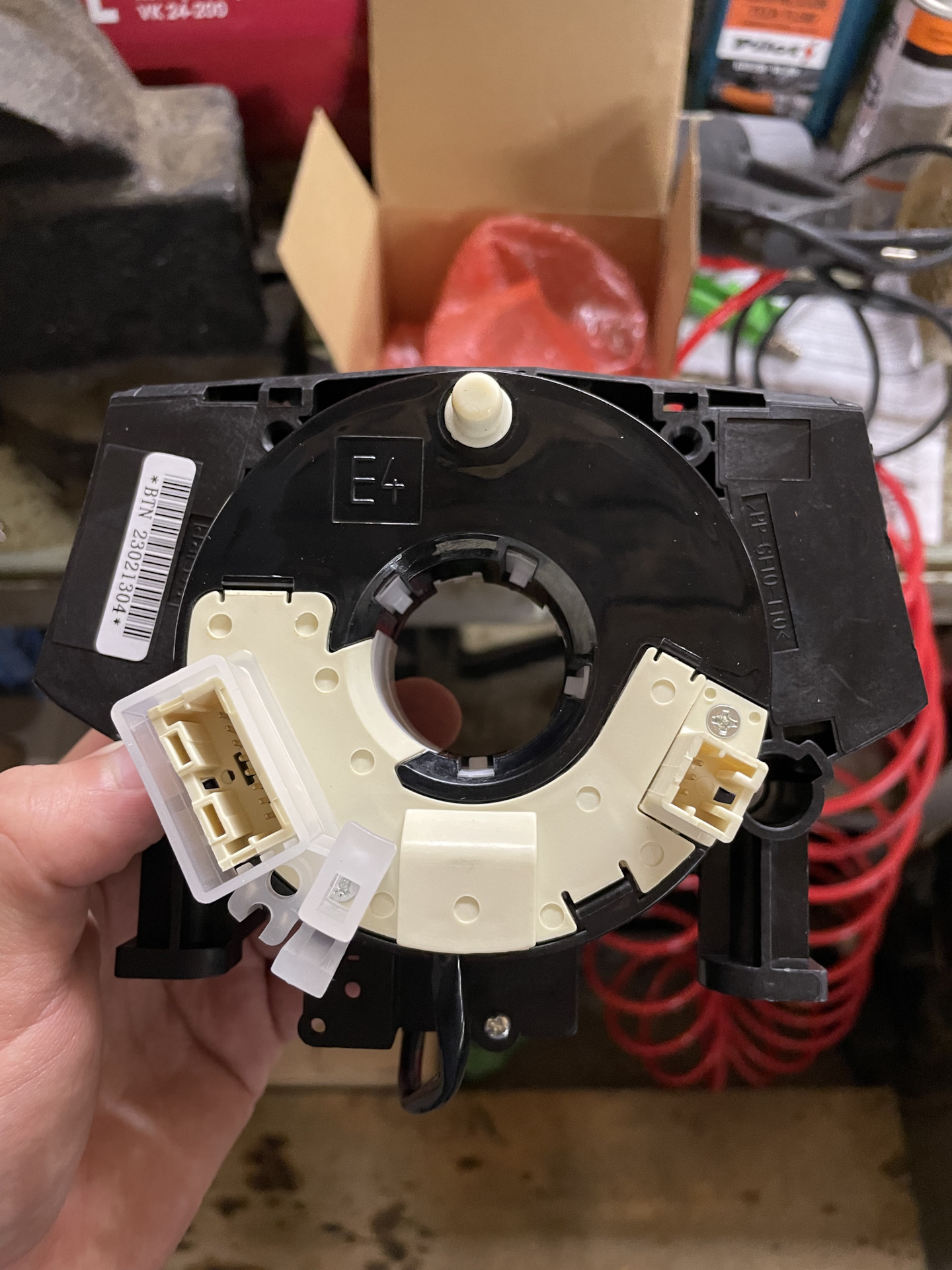

Подготовка нового шлейфа перед установкой

Тщательно сверьте маркировку нового шлейфа с оригиналом: каталожный номер, количество контактов, положение фиксаторов и направление шлейфа должны полностью совпадать. Любое несоответствие приведёт к некорректной работе органов управления или системе подушек безопасности.

Визуально осмотрите контакты и корпус разъёма на предмет повреждений, следов коррозии или заводского брака. Прозвоните мультиметром критически важные линии (питание подушек безопасности, замка зажигания) согласно схеме подключения, чтобы исключить внутренние обрывы до монтажа.

Пошаговая подготовка шлейфа

Аккуратно согните шлейф по форме старого (имитируя заводскую укладку), избегая резких перегибов кабельных жгутов ниже радиуса 3 см.
Обработайте графитовой смазкой или dielectric grease:
- Контактные группы разъёмов
- Вращающиеся элементы внутри барабана
- Направляющие каналы корпуса
Фиксируйте жгуты стяжками только после полной проверки подвижности – свободный ход должен составлять 2.5-3 оборота руля в каждую сторону.
Установите защитные заглушки на неиспользуемые коннекторы (при наличии в комплекте).

Параметр	Требование	Инструмент проверки
Сопротивление контактов	0-0.5 Ом	Мультиметр
Изоляция линий AIRBAG	∞ (обрыв)	Мегомметр
Усилие вращения	0.3-0.8 Н·м	Динамометрический ключ

Установка нового шлейфа на вал рулевой колонки Nissan Qashqai

Снимите комбинацию приборов и пластиковые панели рулевой колонки, открутив крепления фигурной отвёрткой. Отсоедините разъёмы мешающих элементов (подрулевого компьютера, замка зажигания), аккуратно зафиксировав их во избежание провисания.

Ослабьте зажим крепления шлейфа к валу рулевой колонки, демонтируйте старую деталь, отмечая ориентацию контактов маркером или фотофиксацией. Очистите посадочное место от пыли и остатков смазки сухой салфеткой.

Важные действия:

Проверьте совместимость нового шлейфа по каталожному номеру перед установкой
Наденьте шлейф на вал колонки в строго отмеченное положение (рисками наружу)
Зафиксируйте зажим до чёткого щелчка без перегибов ленты

Последовательно подключите все разъёмы механизма, избегая перекручивания проводки. Совместите штекеры до полного контакта, проверяя надёжность крепления. Соберите панели в обратном порядке, тестируя работоспособность кнопок и элеронов до финальной фиксации саморезов.

Сборка механизма в обратной последовательности

Осторожно заведите проводную петлю рулевого шлейфа внутрь рулевой колонки, внимательно следя за правильным направлением укладки и отсутствием перегибов или защемлений. Возвратите шлейф на свое штатное положение внутри рулевого механизма, аккуратно вденьте его центральную часть в фиксирующий пластиковый направляющий канал, обеспечивающий свободное перемещение при поворотах руля.

Нанесите специальную консистентную пластичную смазку на контактные площадки нового шлейфа непосредственно перед установкой на место его электрических разъемов. Совместите разъемы шлейфа с ответными колодками на блоке подрулевых переключателей и замком зажигания (в зависимости от модели и комплектации), надежно защелкните фиксаторы до характерного щелчка, подтверждающего правильное соединение.

Ключевые этапы после установки шлейфа

Рулевая колонка: Вставьте и предварительно затяните основные винты крепления верхней части рулевой колонки к кронштейнам кузова.
Болт безопасности: Аккуратно установите на место специальный разрушаемый болт крепления рулевого вала к редуктору рулевой рейки. Затяните его динамометрическим ключом строго до момента предварительного натяга, указанного в сервисной документации Nissan Qashqai. Помните, этот болт предназначен для одноразового использования и разрушается при ДТП для предотвращения выхода руля в салон.
Основное крепление: Окончательно затяните центральный гайку/болт рулевого вала с требуемым моментом затяжки.
Кожух рулевой колонки: Верните на место верхний и нижний пластиковые кожухи колонки, слегка прижав их друг к другу для корректной посадки перед закручиванием винтов крепления.
Воздушная подушка: Совместите разъем пиропатрона подушки безопасности на шлейфе с ответной частью на самой подушке. Осторожно запрессуйте подушку до щелчка фиксаторов в рулевое колесо (не применяйте силу молотка!). Затяните центральный удерживающий болт подушки крутящим моментом, указанным в мануале.

Окончательные регулировки и проверки: Убедитесь, что рулевое колесо установлено прямо (отметка вверху). Включите зажигание и поверните руль от упора до упора в обе стороны – движение должно быть плавным, без посторонних шумов трения, скрипов или заеданий шлейфа. Протестируйте работу всех функций, управляемых шлефом: клаксон, подрулевые переключатели (дворники, свет, круиз-контроль, мультимедиа), обогрев руля, подсветку логотипа при необходимости. Проведите визуальный осмотр шлейфа через отверстие кожуха колонки на предмет корректной укладки. Только после успешных проверок окончательно затяните все винты крепления кожухов колонки.

Подключение разъёмов новой проводки

Перед началом работ убедитесь, что аккумулятор полностью отключён – снимите отрицательную клемму и изолируйте её для предотвращения случайного контакта. Разложите новую проводку строго по схеме оригинального шлейфа, сверяя каждый жгут с маркировкой на старом кабеле (цвета проводов, позиции контактов), чтобы избежать перекрёстного подключения. Очистите посадочные места разъемов от пыли и загрязнений сжатым воздухом.

Присоедините фиксирующие клипсы и резиновые уплотнители по периметру разъёмов – их герметичность критична для защиты контактов от влаги и вибрации. Убедитесь, что все коннекторы имеют идентичные защёлки и ключи-ориентиры – неправильная стыковка может повредить пины. Начинайте соединение с центральных колодок рулевой колонки, двигаясь к комбинации приборов и подушке безопасности.

Коннектор рулевой колонки: Заведите серый/синий основной разъём до характерного щелчка фиксатора, проверив параллельность посадки.
Штекер подушки безопасности (SRS): Подключите жёлтый разъём последним – перед этим зафиксируйте провод в специальном пазу, исключая натяжение.
Колодка приборной панели: Совместите белый коннектор, ориентируясь по стрелке на корпусе и наклонным пазам.

Важно: После сборки включите зажигание на 10 секунд (без запуска двигателя) для инициализации системы SRS и проверки индикатора AIRBAG. Если ошибки остаются – выключите питание, перепроверьте соединения. Проведите тест всех функций руля:

Дальний/ближний свет и поворотники
Дворники и омыватель
Клаксон и кнопки мультимедиа

Фиксация шлейфа крепёжными винтами

Правильная фиксация шлейфа гарантирует отсутствие перегибов и преждевременного износа контактов. Используйте только оригинальные крепёжные элементы, соответствующие заводским стандартам Ниссан Кашкай.

Перед установкой убедитесь, что шлейф проложен по штатной траектории без натяжения, а разъёмы защёлкнуты до характерного клика. Контролируйте положение пластиковых направляющих пазов.

Порядок фиксации

Совместите монтажные отверстия шлейфа с крепёжными точками на рулевой колонке.
Наживите винты вручную (2-3 нитки резьбы) для предотвращения перекоса.
Затягивайте крепеж крестообразной отвёрткой равномерно по диагонали с усилием не более 0,7-1,2 Н·м.
Проверьте отсутствие зажатия проводов корпусом винтов – зазор должен сохраняться.
Зафиксируйте пластиковые клипсы шлейфа на стационарных элементах каркаса руля.

Перетяжка винтов может разрушить хрупкий пластик кронштейнов – при срыве резьбы потребуется замена крепёжной планки. После монтажа проверьте работу всех функций подрулевых переключателей.

Сборка пластиковых кожухов рулевой колонки

Перед фиксацией кожухов тщательно очистите посадочные поверхности в области рулевой колонки и внутренние каналы панели приборов от пыли и грязи. Проверьте целостность всех пластмассовых фиксаторов и меток шестерёнчатых зацеплений – сколы или деформация приведут к появлению скрипов во время движения.

Убедитесь в корректной прокладке нового шлейфа внутри рулевой колонки: отсутствие перегибов или касаний подвижных элементов критически важно для долговечности контактов. Закрепите жгут пластиковыми стяжками в точках, предусмотренных конструкцией, исключая чрезмерное затягивание.

Алгоритм сборки

Совместите нижний кожух с направляющими на рулевой колонке, активируя фиксаторы лёгким нажатием до характерного щелчка
Проверьте свободное перемещение рычага регулировки угла наклона руля во всём диапазоне
Аналогично установите верхний кожух, контролируя плотное соединение стыковочных пазов по периметру
Поочерёдно закрутите крепёжные винты в строгой последовательности: от центра к краям, избегая перекоса

Важно: перед окончательной затяжкой проверьте положение регулировочного рычага – он должен оставаться доступным для водителя. Окончательно протестируйте работу поворотников, дворчиков и звукового сигнала до монтажа панели приборов.

Тип крепежа	Момент затяжки (Нм)	Контрольный признак
Винты кожуха	1.5–2.0	Лёгкое сопротивление при докручивании
Хомут шлейфа	Ручной фиксатор	Неподвижность жгута при покачивании

При обнаружении зазоров между кожухами – разберите узел и установите детали заново: принудительное стягивание винтами деформирует пластик!

Установка рулевого колеса Ниссан Кашкай без смещения меток

Убедитесь, что передние колеса установлены строго прямо, а поворотники рулевой рейки зафиксированы в нейтральном положении перед началом работ. Снимите декоративные заглушки и аккуратно ослабьте гайку крепления руля, предварительно отметив взаимное расположение вала и рулевого колеса несмываемым маркером.

Перед снятием руля с шлицов шлейфа отключите АКБ для предотвращения срабатывания подушки безопасности. Демонтируйте рулевое колесо плавным движением без перекосов, избегая резких рывков, которые могут повредить контакты подрулевого шлейфа или спиральную катушку.

Проведите обязательную проверку компонентов перед обратной сборкой:

Очистите шлицы вала от загрязнений и коррозии
Убедитесь в отсутствии повреждений на фиксаторах подушки безопасности
Проверьте целостность шлейфа после замены

При установке руля совместите нанесённые ранее метки на валу и ступице рулевого колеса. Равномерно затяните центральную крепёжную гайку с моментом 35–41 Н∙м. Правильность позиционирования подтверждается:

Критерий	Признак корректной установки
Симметрия	Рукава руля параллельны приборной панели
Датчик угла поворота	Отсутствие ошибок в системе ESP после подключения АКБ

Настройка самоцентрирования шлейфа

После замены подрулевого шлейфа крайне важно обеспечить его корректное позиционирование относительно рулевой колонки. Шлейф имеет ограниченный диапазон вращения, поэтому неправильная установка приводит к поломке контактов и обрыву проводников при повороте руля. Настройка самоцентрирования предотвращает перекручивание и гарантирует свободный ход рулевого колеса в обе стороны без повреждений.

Начинайте процедуру с установки передних колес строго прямо. Фиксируйте руль в центральном положении, ориентируясь на метку производителя на рулевой колонке или специальный индикатор диагностического оборудования. В этом положении шлейф автоматически занимает нейтральную точку благодаря внутренней пружине-стабилизатору.

Алгоритм калибровки

Демонтируйте подушку безопасности и рулевое колесо.
Извлеките старый шлейф, запомнив положение фиксаторов.
Установите новый шлейф:
- Совместите красную метку на разъеме с маркером «12 ч» на корпусе
- Закрепите фиксатор до характерного щелчка
Проверьте подвижность: вручную прокрутите ротор шлейфа до упора влево-вправо (2.5-3 полных оборота). Движение должно быть плавным.

После сборки обязательно выполните дополнительные проверки:

Действие	Критерий успеха
Поворот руля до упора	Никаких щелчков и сопротивления
Тест кнопок на руле	Работа всех функций (громкость, круиз-контроль)
Диагностика сканером	Отсутствие ошибок B1000/B1001

При появлении ошибки датчика угла поворота руля потребуется адаптация через диагностическое ПО CONSULT-III+. Для Ниcсан Кашкай первого поколения используйте процедуру «Steering Angle Sensor Neutral Position Adjustment».

Подключение аккумулятора после замены

После полной установки нового подрулевого шлейфа и сборки рулевой колонки тщательно проверьте отсутствие защемленных проводов или инородных предметов в зоне работы модуля подрулевых переключателей. Очистите клеммы аккумулятора от окислов и следов коррозии, насухо протрите.

Наденьте сначала клемму на положительный вывод АКБ (обычно красный или с маркировкой "+"). Затяните крепление до надежной фиксации. Затем аналогичным образом установите и затяните клемму на отрицательный вывод (обычно черный или с маркировкой "-"). Убедитесь в плотном контакте, клеммы не должны смещаться.

Действия после подключения и первый запуск

Поверните ключ зажигания в положение ON (без запуска двигателя). Приборная панель активируется, возможны предупреждающие лампы, включая значок рулевого управления. Выдержите паузу 1-2 минуты – это позволяет блокам управления (ЭБУ) восстановить связь.

Критически важно выполнить обучающие процедуры:

Окна: Закройте все двери. Для каждого окна: опустите стекло полностью. Поднимите его до упора и удерживайте переключатель в положении "подъем" еще 2-3 секунды ("обучение верхнего упора"). Повторите для каждого стекла.
Рулевое колесо: Нажмите кнопку запуска без тормоза (или поверните ключ в положение ON), если загорелся индикатор ЭУР. Медленно поверните руль до упора влево, затем до упора вправо и верните точно в центр. Выключите зажигание на 10 секунд. Обычно этого достаточно для калибровки датчика угла поворота руля (ДУР) и снятия ошибки ЭУР.
Дополнительные системы: Проверьте работу стеклоочистителей, указателей поворотов, ближнего/дальнего света, звукового сигнала, круиз-контроля и клавиш на руле (если были). Убедитесь в отсутствии ошибок на панели приборов после старта двигателя.

Проверка функций подрулевого штейфа на работающей машине

Запустите двигатель для подачи питания на системы, управляемые шлейфом. Проверьте работу звукового сигнала руля – нажатие на центральные секции рулевого колеса должно вызывать гудок. Удерживайте сигнал 2-3 секунды для оценки стабильности контакта.

Протестируйте основные клавиши на руле: регулировки громкости аудиосистемы, кнопки управления мультимедиа. Переключите режимы круиз-контроля (есть установка скорости, активация/деактивация), особое внимание уделите работе кнопки RES/CANCEL.

Диагностика электрических компонентов

Включите поворотники и проверьте:

Самоотключение после поворота руля
Срабатывание аварийной сигнализации (все 6 повторителей должны мигать без сбоев)
Отсутствие ложных срабатываний "битых ламп" на приборке

Проверьте работу обогрева руля (если опция установлена): температура поверхности должна равномерно повышаться через 60-90 секунд. Оцените корректность подрулевых переключателей света:

Действие	Ожидаемый результат
Кратковременное поднятие "поворотника"	3 цикла мигания
Включение дальнего света	Синий индикатор λ+ на приборке
Переключение режимов ближний/ПТФ	Четкая фиксация положений без мерцания

Важно!

При движении на низкой скорости поворачивайте руль до упора влево/вправо – в этих положениях чаще проявляются обрывы контактов. Обращайте внимание на спонтанное отключение AIRBAG-индикатора: его загорание при вращении руля указывает на критические повреждения шлейфа.

Ошибки установки, приводящие к быстрому выходу из строя

Неправильный угол фиксации приводят к механическому напряжению проводников. Жгут должен без перекосов укладываться в штатный канал рулевой колонки, сохраняя плавный изгиб при полном повороте рулевого колеса из крайнего левого в крайнее правое положение. Пережатие или заломы при монтаже проводов гарантируют обрыв жил.

Игнорирование процедуры калибровки подрулевых датчиков после замены вызывает ошибки ЭБУ типа отсутствие контакта регулятора освещения или срабатывания подушек безопасности из-за некорректного определения положения руля. Жесткое крепление скобами без технологического люфта провоцирует перетирание изоляции о металлические кронштейны корпуса рулевой рейки.

Критические нарушения монтажа:

Фиксация жгута на вращающихся узлах – крепление к рулевому валу вместо стационарной части колонки вызывает скручивание проводки
Поперечное смещение при посадке разъёмов – выводы должны плавно фиксироваться до щелчка без усилия на излом
Использование нештатных стяжек вместо заводских клипс – приводит к повреждению внешней защиты кабельных трасс

Распространённые заблуждения:

"Там невозможно ошибиться со схемой" – перепутанные контакты в мультиштекере дроссельного модуля мгновенно выжгут дворники
"Обратная установка невозможна" – развернутый на 180° шлейф получает критическую деформацию при отзвуке руля

Ошибка	Последствие
Пропуск антифрикционных прокладок	Преждевременное истирание жил от вибрации
Перетяжка винтов крепления разъемов	Деформация контактных пластин с искрением

Решающий фактор – блокировка нарушением порядка сборки верхней крышки рулевой колонки: её непоследовательная затяжка фатально сдавливает трассу шлейфа.

При замене туфельки рулевого вала обязательно проверять соосность скользящих элементов – их дисбаланс ускоряет износ проводов. Все тестовые запуски бортовых систем проводятся только после полного цикла калибровки ЭУР согласно диагностическому ПО даталог.

Список источников

Для составления статьи использовались проверенные технические материалы, практические рекомендации специалистов и актуальные требования к ремонту автомобилей Nissan. Каждый источник был перепроверен на соответствие особенностям модели Qashqai разных поколений, чтобы обеспечить точность инструкций по замене подрулевого шлейфа.

Приведенные ниже материалы доступны в онлайн-библиотеках и профессиональных сообществах. Дополнительная сверка информации с официальными техническими бюллетенями Nissan рекомендована перед выполнением работ.

Техническая документация и профессиональные ресурсы

Официальное руководство по ремонту Nissan Qashqai J10/J11 от концерна Nissan Motor Corporation
Практическое пособие "Электрика рулевой колонки" в серии "Автомобильные электронные системы" издательства Haynes
Технические бюллетени сервисной программы Nissan TSB по обновлению компонентов рулевого управления

Экспертный опыт и дополнительные материалы

Протоколы диагностики неисправностей MULT из базы данных крупных автосервисов РФ (включая коды ошибок B261x)
Отчеты инженеров с тестов разборки рулевой колонки на стенде NCTR
Анализ отказов шлейфов в журнале "Автоэлектроника и безопасность" за 2022-2023 гг.

Крепёжный элемент	Характеристика
Основные винты	TORX T15 (длина 20-25 мм)
Дополнительные фиксаторы	TORX T10 (скрытые за накладками)
