Ремонт радиатора охлаждения пайкой - инструкция, схема, советы

Статья обновлена: 18.08.2025

Течь радиатора охлаждения – критическая неисправность, способная вывести двигатель из строя. Профессиональный ремонт требует значительных затрат, но многие повреждения можно устранить самостоятельно методом пайки.

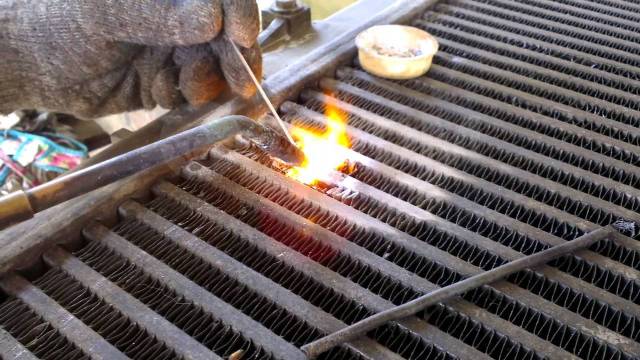

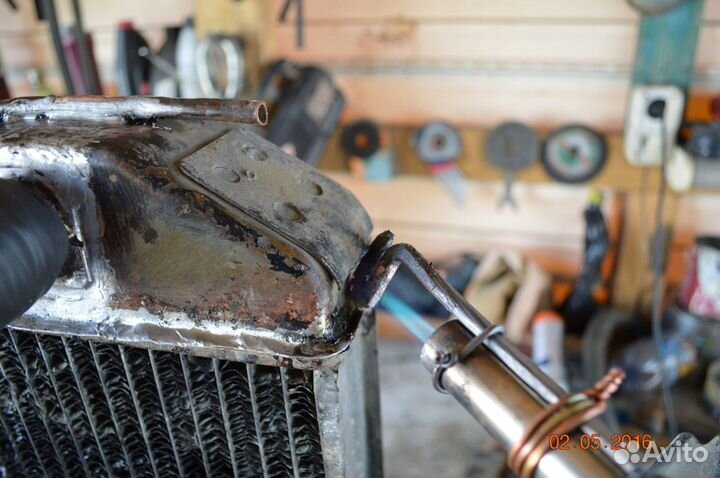

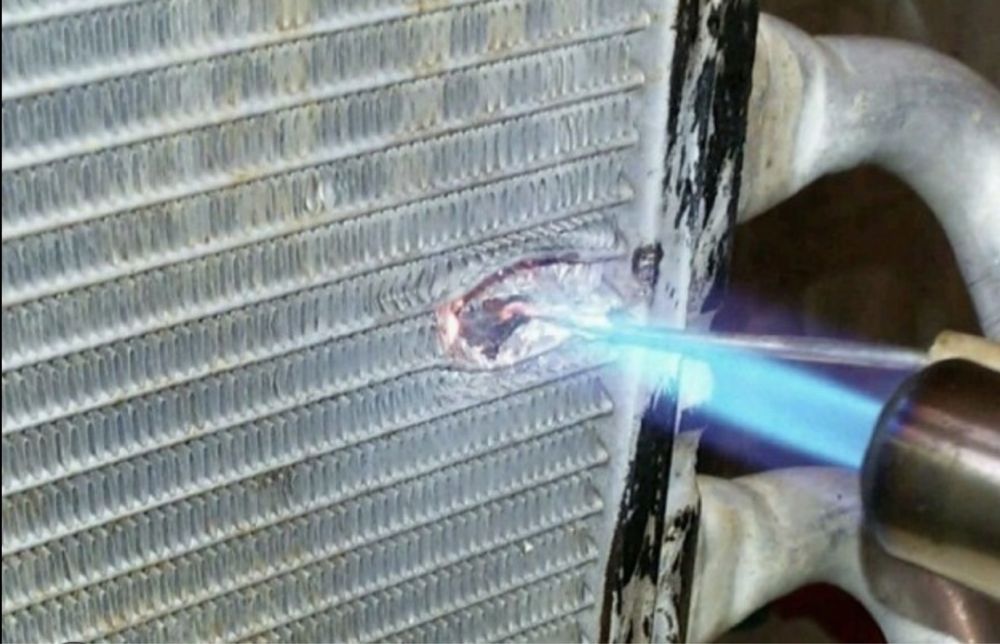

В этой статье подробно разберем технологию восстановления алюминиевых и медных радиаторов: от выявления трещин до выбора припоя. Вы получите пошаговую инструкцию со схемами зон пайки и практическими рекомендациями по безопасному ремонту.

Важно: работа требует аккуратности и соблюдения мер предосторожности. Неправильная пайка может усугубить повреждения.

Основные причины протечек радиаторов: механические и коррозионные

Радиатор охлаждения постоянно подвергается воздействию агрессивных факторов, приводящих к нарушению герметичности. Механические и коррозионные повреждения – две ключевые категории проблем, вызывающих утечки охлаждающей жидкости. Понимание их природы критично для выбора правильного метода ремонта.

Эти типы повреждений отличаются как по причинам возникновения, так и по характерным признакам. Механические дефекты обычно проявляются внезапно, тогда как коррозия развивается постепенно, но неотвратимо снижает ресурс узла.

Механические повреждения

Возникают из-за прямого физического воздействия на элементы радиатора:

• Удары камнями или дорожным мусором при движении – приводят к пробоям трубок или деформации сот
• Вибрационные нагрузки – вызывают усталостные трещины в местах пайки и соединений
• Неосторожное обслуживание – повреждение тонкостенных трубок при мойке или замене других деталей
• Перепады давления – разрыв швов при закипании антифриза или неисправности клапана крышки

Коррозионные повреждения

Разрушение металла происходит из-за электрохимических процессов:

• Внутренняя коррозия – вызвана некачественным антифризом, смешиванием разных ОЖ, использованием воды
• Гальваническая коррозия – возникает при контакте разнородных металлов (медь/алюминий) в системе
• Внешняя коррозия – провоцируется дорожными реагентами, солью и грязью на поверхности
• Эрозия трубок – утончение стенок из-за абразивного воздействия циркулирующей жидкости

Безопасность при работе: защита кожи, глаз и органов дыхания

Работа с паяльником и припоем подразумевает контакт с высокими температурами и потенциально вредными веществами. Расплавленный припой, флюс и частицы окислов могут вызвать серьёзные повреждения кожи, слизистых оболочек и дыхательных путей. Пренебрежение защитными средствами приводит к ожогам, химическим раздражениям или отравлениям парами свинца и агрессивных компонентов флюса.

Обязательно обеспечьте принудительную вентиляцию рабочего места – открытого окна недостаточно. Используйте вытяжку, вентилятор, направленный от себя, или работайте на улице. Пары свинца (в свинцовых припоях) и летучие продукты горения флюса (особенно кислотного) токсичны при вдыхании.

Обязательные средства индивидуальной защиты

• Защита глаз: Носите прозрачные защитные очки, закрывающие глаза со всех сторон. Они уберегут от брызг припоя, частичек флюса и возможных осколков при механической очистке радиатора.
• Защита кожи рук: Используйте плотные хлопчатобумажные или термостойкие перчатки. Они предотвратят ожоги от случайного касания паяльником или разогретого радиатора, а также контакт кожи с флюсом и припоем.
• Защита органов дыхания: Применяйте респиратор с фильтрами, соответствующими типу флюса:

  Тип флюса	Рекомендуемый фильтр респиратора
  Канифольный	От органических паров (маркировка A)
  Кислотный (активный)	Комбинированный (A + защита от кислотных газов)

  При работе со свинцовым припоем респиратор с фильтром от паров органики (A) обязателен.

1. Подготовьте рабочее место: Уберите легковоспламеняющиеся материалы. Закрепите радиатор струбциной или в тисках для исключения его движения.
2. Используйте инструмент правильно: Кладите разогретый паяльник только на специальную подставку. Не допускайте перегрева флюса – это усиливает дымовыделение.
3. Гигиена после работы: Тщательно мойте руки с мылом после окончания пайки, особенно перед едой или курением. Удаляйте остатки флюса с радиатора.

Необходимый инструмент: минимальный набор для пайки

Основным инструментом для ремонта радиатора является мощный паяльник. Для эффективного прогрева металлических поверхностей потребуется модель от 100 Вт (для меди) или 150-200 Вт (для алюминия). Низковольтные паяльники не обеспечат достаточного тепла из-за высокой теплоотдачи радиатора.

Обязательно подготовьте специализированные расходные материалы: тугоплавкий припой (например, ПОС-40 для меди или алюминиевые припои серии HTS-2000), активный флюс (ортофосфорная кислота для меди, специальные составы для алюминия). Обычные радиотехнические припои и канифоль не подойдут.

Дополнительные инструменты

• Абразивы: наждачная бумага (Р80-Р120), металлическая щетка
• Обезжириватель: ацетон, бензин "Калоша" или спирт
• Средства защиты: перчатки (хлопчатобумажные + резиновые), защитные очки
• Инструмент для фиксации: струбцины или тиски
• Вспомогательное: пассатижи, ветошь, емкость для воды

Проверьте целостность изоляции паяльника и подготовьте пожаробезопасную рабочую зону. Замените изношенное жало паяльника - для радиаторов лучше использовать массивные медные наконечники клиновидной формы. Все материалы должны быть совместимы с металлом ремонтируемого радиатора.

Выбор паяльника: оптимальная мощность и форма жала

Правильный выбор паяльника определяет качество пайки и долговечность ремонта радиатора. Недостаточная мощность или неподходящее жало приведут к холодному шву и быстрому разрушению соединения под давлением и вибрацией.

Массивные алюминиевые детали радиатора интенсивно отводят тепло, требуя инструмента с высокой теплоотдачей. Особенно критичен прогрев в местах соединения трубок с пластинами сердцевины и бачками.

Критерии выбора паяльника

Мощность: Для эффективной работы с алюминиевыми радиаторами необходим паяльник мощностью 100–150 Вт. Инструмент ниже 80 Вт не обеспечит достаточного прогрева металла, особенно при ремонте толстостенных бачков или коллекторов. Мощность свыше 200 Вт допустима только при наличии регулятора температуры, чтобы избежать пережога тонких трубок.

Форма жала: Конфигурация напрямую влияет на точность теплопередачи:

• Клин (скошенное жало): Оптимальный вариант. Широкий скос обеспечивает максимальный контакт с металлом, ускоряя прогрев зоны пайки. Удобен для заполнения протяженных швов.
• Плоская лопатка: Подходит для локального ремонта широких площадок (например, креплений бачка), но менее эффективен в узких местах из-за ограниченного доступа.
• Конус/игла: Категорически не рекомендованы. Малая площадь контакта не позволяет передать достаточно тепла массивному радиатору.

Дополнительные рекомендации: Предпочтение отдавайте паяльникам с медным или медненым жалом – они обладают лучшей теплопроводностью. Наличие терморегулятора повысит контроль над процессом, но не является обязательным при использовании специализированных низкотемпературных припоев для алюминия.

Типы припоев: сравнение оловянно-свинцовых и бессвинцовых составов

Оловянно-свинцовые припои (например, ПОС-60) содержат от 40% до 90% олова и дополняются свинцом. Они характеризуются низкой температурой плавления (183–250°C), отличной текучестью и простотой работы даже для новичков. Такие составы формируют надежные швы с высокой устойчивостью к термоциклированию, но их главный недостаток – токсичность свинца, требующая осторожности при применении.

Бессвинцовые припои созданы на основе олова с добавками серебра, меди, висмута или цинка (например, Sn-Ag-Cu). Они экологичны, но плавятся при более высоких температурах (217–227°C), что усложняет пайку. Швы получаются механически прочными, но могут быть хрупкими при вибрациях. Для качественного соединения требуется тщательная подготовка поверхностей и активные флюсы.

Ключевые отличия

Критерий	Оловянно-свинцовые (ПОС)	Бессвинцовые
Температура плавления	Низкая (183–250°C)	Высокая (217–227°C+)
Текучесть	Отличная	Умеренная
Токсичность	Высокая (свинец)	Низкая
Прочность шва	Пластичная	Жесткая, но хрупкая
Стоимость	Низкая	Высокая (из-за серебра)

Особенности для радиаторов: Алюминиевые поверхности требуют специализированных припоев с высоким содержанием цинка или использованием промежуточных покрытий. Бессвинцовые составы предпочтительны из-за экологичности, но для ПОС необходим усиленный контроль вентиляции.

Рекомендации:

1. Для бытового ремонта выбирайте ПОС-60: он прощает ошибки новичкам.
2. При работе в закрытых помещениях или с пищевыми системами – только бессвинцовые припои.
3. Обязательно используйте флюсы для алюминия (например, Ф-64А).

Флюсы для алюминия: кислотные и бескислотные варианты

Пайка алюминиевых радиаторов требует специальных флюсов из-за мгновенного образования оксидной пленки на поверхности металла. Без правильного флюса припой не смочит алюминий, и соединение будет ненадежным. Выбор зависит от типа припоя, условий эксплуатации и требуемой прочности.

Основное разделение флюсов для алюминия – на кислотные (активные) и бескислотные. Кислотные содержат агрессивные компоненты (фторбораты, хлориды цинка, фосфорную кислоту), активно разрушающие оксидный слой. Бескислотные создаются на основе органических соединений, канифоли или ультразвуковых технологий, работая мягче, но требуя идеальной подготовки поверхности.

Ключевые отличия и применение

Кислотные флюсы (например, Ф-64, Ф-34А, Castolin AluFlux):

• Обеспечивают максимальную адгезию припоя даже на сильных окислах
• Подходят для пайки горелкой при высоких температурах
• Требуют обязательной смывки после пайки (водой или щелочным раствором)
• Могут вызывать коррозию при остатках в шве

Бескислотные флюсы (например, Ф-61, Ф-599А, безсвинцовые пасты):

• Безопасны для электронных компонентов, не требуют смывки
• Оптимальны для низкотемпературной пайки паяльником (до 400°C)
• Требуют тщательной зачистки поверхности стальной щеткой
• Часто содержат металлический наполнитель (цинк, олово)

Критерии выбора флюса для радиатора:

1. Толщина стенок радиатора (для тонких – низкотемпературные бескислотные)
2. Расположение дефекта (в зоне высокого давления – только кислотные)
3. Тип припоя (совместимость по температуре плавления)
4. Доступ к месту пайки (жидкие флюсы для труднодоступных участков)

Параметр	Кислотный флюс	Бескислотный флюс
Активность	Очень высокая	Умеренная
Температура пайки	250-550°C	150-400°C
Коррозионная опасность	Высокая	Низкая
Смывка	Обязательна	Не требуется

Важно: При использовании кислотных флюсов надевайте респиратор и перчатки – испарения токсичны. Наносите флюс кистью только на зону пайки. После смывки проверьте нейтральность поверхности лакмусовой бумагой.

Дополнительные материалы: щетки, растворители, наждачная бумага

Качественная подготовка поверхности радиатора перед пайкой напрямую влияет на надежность соединения. Без тщательной очистки от окислов, грязи и жировых отложений припой не обеспечит должной адгезии к алюминию.

Для эффективной обработки зоны ремонта потребуются три ключевые группы материалов: механические абразивы, химические очистители и инструменты для финишной зачистки. Правильный выбор этих компонентов определяет успех всей работы.

Инструменты и расходники для подготовки поверхности

• Щетки: Используйте проволочные щетки из нержавеющей стали для удаления стойких окислов. Для труднодоступных мест подойдут конические насадки. Избегайте латунных щеток – частицы меди провоцируют коррозию алюминия.
• Растворители: Применяйте ацетон, изопропиловый спирт или специализированные обезжириватели. Наносите растворитель безворсовой салфеткой в два этапа: первичное удаление загрязнений и финальное обезжиривание перед пайкой.
• Наждачная бумага: Комбинируйте зернистость: Р80-Р120 для грубой зачистки, Р240-Р400 для выравнивания и Р600-Р1000 для создания микроцарапин, улучшающих сцепление с припоем.

Сочетание зернистости на разных этапах обработки обеспечивает оптимальную шероховатость:

Зернистость	Назначение	Техника обработки
Р80-Р120	Удаление глубокой коррозии	Круговые движения с умеренным нажимом
Р240-Р400	Сглаживание царапин	Линейные движения вдоль шва
Р600-Р1000	Формирование адгезионного слоя	Перекрестное шлифование

После механической обработки обязательна повторная промывка растворителем для удаления абразивной пыли. Работайте в проветриваемом помещении с применением средств индивидуальной защиты – респиратора и нитриловых перчаток.

Демонтаж радиатора: последовательность отсоединения патрубков

Начинайте с верхнего патрубка: ослабьте хомут крестовой отверткой или плоскогубцами, провернув его винт против часовой стрелки. Аккуратно снимите шланг с горловины радиатора, вращая его из стороны в сторону для разрыва прикипевшего соединения. Приложите усилие вдоль оси патрубка, избегая перекоса.

Перейдите к нижнему патрубку, предварительно подставив емкость для сбора остатков антифриза. Повторите процедуру ослабления хомута и снятия шланга. Если патрубок прикипел, аккуратно подрежьте место соединения канцелярским ножом по окружности, не повреждая штуцер радиатора.

Ключевые рекомендации

1. Маркируйте патрубки изолентой перед снятием (например, "Верхний/вход", "Нижний/выход")
2. При сильном прикипании:
   • Обработайте соединение WD-40 за 10-15 минут до демонтажа
   • Используйте съемник для шлангов при невозможности демонтажа руками
3. Заглушите открытые штуцеры чистой ветошью для предотвращения попадания мусора

Тип соединения	Инструмент	Особенности демонтажа
Пластиковые хомуты	Кусачки/пассатижи	Требуют замены после снятия
Винтовые хомуты	Отвертка SH/PZ	Сохраняют для повторного использования
Пружинные хомуты	Спецклещи	Не ослабляются - сжимаются для снятия

Слив охлаждающей жидкости: экологические нюансы

Отработанная охлаждающая жидкость (антифриз или тосол) классифицируется как опасное химическое вещество из-за содержания этиленгликоля, токсичных присадок и возможных примесей тяжелых металлов. Ее попадание в почву, водоемы или канализацию приводит к загрязнению грунтовых вод, гибели растений и животных. Даже небольшое количество (100 мл) способно отравить тысячи литров питьевой воды.

Категорически запрещено сливать жидкость напрямую на землю, в ливневые стоки, канализацию или водоемы. Типичные ошибки – использование дворовых ям, канав или утилизация вместе с бытовыми отходами. Это нарушает природоохранное законодательство (ст. 8.2 КоАП РФ) и влечет штрафы до 250 000 рублей для физических лиц.

Правильная утилизация: инструкция

Обязательные шаги при самостоятельном сливе:

1. Подготовьте герметичные емкости (чистые канистры или бутыли) объемом не менее 5-7 литров. Исключите риск протечек.
2. Сливайте жидкость строго через поддон или воронку в емкости, избегая разбрызгивания. Используйте перчатки и очки.
3. Плотно закройте заполненные емкости, промаркируйте их надписью "Отработанный антифриз".

Варианты передачи на утилизацию:

• Специализированные пункты приема опасных отходов (адреса уточняйте в местной администрации).
• Автосервисы, имеющие лицензию на утилизацию (часто принимают за небольшую плату).
• Мобильные эко-пункты или акции "Экодвор" в вашем районе.

Недопустимые действия	Экологическая альтернатива
Слив в грунт/водоем	Передача в лицензированный центр
Выброс с бытовым мусором	Использование услуг автосервисов
Хранение в открытой таре	Герметичное складирование до сдачи

Важно: При попадании жидкости на почву немедленно засыпьте место сорбентом (песок, опилки) и передайте загрязненный материал на утилизацию вместе с антифризом. Проливы на асфальт смывайте большим количеством воды в канализацию только при наличии локальных очистных сооружений.

Первичная промывка системы от антифриза перед ремонтом

Слейте отработанный антифриз через сливные пробки радиатора и блока цилиндров, предварительно подставив емкость объемом 8-10 литров. Откройте расширительный бачок для ускорения процесса. Дождитесь полного стекания жидкости, учитывая, что система содержит 5-7 литров в зависимости от модели авто.

Заполните систему дистиллированной водой до верхней отметки на расширительном бачке. Запустите двигатель на 10-15 минут при оборотах 1500-2000 об/мин для циркуляции. Прогрейте систему до срабатывания вентилятора охлаждения, после чего заглушите мотор и слейте воду повторно.

Ключевые этапы промывки

1. Повторите цикл "заливка воды - прогрев - слив" 2-3 раза до появления прозрачной воды на выходе
2. При сильном загрязнении добавьте в воду специальную промывочную жидкость:
   • Щадящие составы для профилактики – время работы 15 минут
   • Агрессивные очистители для замасленных систем – не более 5 минут работы двигателя
3. Продуйте остатки воды сжатым воздухом через патрубки после финального слива

Важно: Не используйте водопроводную воду из-за солей и примесей. При наличии масляных пятен в слитой жидкости потребуется дополнительная очистка специальными средствами для эмульсий перед пайкой.

Механическая очистка места повреждения от загрязнений

Тщательно удалите все следы масла, антифриза, дорожной грязи и окислов с поверхности вокруг трещины или отверстия. Используйте металлическую щетку, наждачную бумагу (зернистостью 80-120) или абразивный круг для болгарки. Обрабатывайте зону диаметром минимум 3-5 см от края повреждения.

Обезжирьте очищенный участок специализированным средством (ацетон, уайт-спирит, бензин «Калоша») или изопропиловым спиртом. Наносите жидкость чистой ветошью без ворса круговыми движениями, после чего просушите поверхность сжатым воздухом или сухой тканью. Избегайте прикосновения пальцев к обезжиренной области.

Ключевые этапы и инструменты

Последовательность подготовки поверхности:

1. Грубая зачистка – снятие слоя краски и коррозии шлифмашинкой
2. Ручная обработка – выравнивание краев трещины наждачкой
3. Обезжиривание – двукратное протирание растворителем
4. Контроль чистоты – поверхность должна иметь равномерный матовый оттенок

Рекомендуемые материалы:

• Щетки по металлу с латунной щетиной
• Абразивные круги P80-P120
• Стерильные безворсовые салфетки
• Химические обезжириватели в аэрозольных баллонах

Обезжиривание зоны пайки: выбор растворителя и методика

Обезжиривание поверхности перед пайкой – обязательный этап, так как любые загрязнения (масло, тосол, грязь, окислы) резко снижают адгезию припоя к металлу. Пайка без обезжиривания приведет к непрочному соединению и возможной течи.

Для качественного обезжиривания необходимо правильно подобрать растворитель и строго соблюдать технологию очистки. Рассмотрим подходящие средства и порядок действий.

Выбор растворителя для алюминиевых радиаторов

Поскольку радиатор изготовлен из алюминия, избегайте агрессивных составов, вызывающих коррозию. Рекомендуемые варианты в порядке предпочтения:

• Изопропиловый спирт (99%) – оптимален: не оставляет следов, быстро испаряется, безопасен для металла.
• Ацетон технический – эффективен против масел, но требует осторожности: может повредить лаковое покрытие.
• Специализированные обезжириватели для алюминия (например, на основе щелочных составов) – профессиональное решение.

Запрещено: использовать бензин, уайт-спирит или керосин – они оставляют масляную пленку.

Методика обезжиривания:

1. Зачистите зону пайки наждачной бумагой (Р80-Р120) для удаления окислов.
2. Нанесите растворитель на безворсовую салфетку (ветошь), не лейте непосредственно на радиатор.
3. Энергично протирайте поверхность круговыми движениями, меняя салфетку после каждого прохода.
4. Повторите 2-3 раза до исчезновения темных следов на ткани.
5. Дайте поверхности высохнуть 5-7 минут естественным путем.
6. Не прикасайтесь к зоне пайки пальцами – кожный жир снижает адгезию.

Контроль качества: чистая поверхность должна иметь равномерный матовый оттенок без пятен и разводов. При появлении капель воды она должна растекаться, а не собираться в шарики.

Зачистка поверхности: удаление оксидной пленки и неровностей

Тщательно обезжирьте зону ремонта ацетоном или спиртом, удаляя масляные пятна, пыль и остатки тосола. Промойте водой и полностью просушите поверхность феном или естественным путем. Контролируйте отсутствие влаги – капли жидкости сведут на нет адгезию припоя.

Механически обработайте поврежденный участок наждачной бумагой (зернистость 120-220) или абразивной сеткой до появления равномерного металлического блеска. Действуйте с умеренным нажимом, захватывая область вокруг трещины радиусом 15-20 мм. Цель – полное удаление оксидного слоя и выравнивание микронеровностей.

Ключевые этапы подготовки

1. Оценка поверхности: выявите глубокие царапины или коррозионные очаги, требующие шлифовки металлической щеткой
2. Финишная зачистка: обработайте зону пайки мелкозернистым абразивом (P400) для увеличения площади контакта
3. Обеспыливание: удалите абразивные частицы сухой кистью или сжатым воздухом

Материал радиатора	Рекомендуемый инструмент
Медь	Наждачная бумага, стальная вата
Алюминий	Корундовый абразив, стекловолоконная кисть
Латунь	Абразивная губка, пескоструйная очистка

Важно: не касайтесь зачищенной зоны пальцами – кожное сало снижает смачиваемость металла. Приступайте к пайке сразу после подготовки: алюминий за 15 минут повторно окисляется, медь – за 2-4 часа.

Идентификация всех трещин и микротрещин визуальным осмотром

Тщательно очистите поверхность радиатора от грязи, масляных пятен и остатков охлаждающей жидкости с помощью щётки, обезжиривателя и воды. Просушите радиатор компрессором или естественным способом – влага маскирует дефекты и снижает точность осмотра.

Используйте яркое освещение (лучше светодиодный фонарь под разными углами) для выявления мельчайших повреждений. Проводите осмотр в два этапа: сначала общий осмотр на расстоянии для обнаружения явных деформаций или крупных трещин, затем детальное изучение зон риска вблизи патрубков, креплений и рёбер теплообменника.

Ключевые признаки и методы выявления

Характерные маркеры трещин:

• Тонкие тёмные линии или сетчатые узоры на металле
• Следы подтёков охлаждающей жидкости (зелёные, жёлтые или ржавые разводы)
• Микроскопические пузырьки воздуха при погружении проблемного участка в воду
• Визуальная деформация сот или изменение цвета металла (окисление)

Для труднодоступных мест: Примените лупу с 5-10-кратным увеличением или эндоскоп. Особое внимание уделите:

1. Стыкам пластиковых бачков с алюминиевой сердцевиной
2. Зонам крепления кронштейнов и вентилятора
3. Изгибам трубок и местам пайки рёбер

Тип дефекта	Визуальные характеристики	Риск пропуска
Сквозная трещина	Чёткая линия с каплями тосола	Низкий
Микротрещина	Тонкая паутинка без подтёков	Высокий
Коррозионный разъед	Шероховатые пятна с пористой структурой	Средний

Отметьте все обнаруженные дефекты маркером – это упростит последующую зачистку и пайку. Если трещины не визуализируются, проведите тест с герметиком или опрессовку воздухом под давлением 0.5-1 бар.

Использование лупы для обнаружения скрытых дефектов

После завершения пайки радиатора критически важно проверить швы на наличие микротрещин, невидимых невооруженным глазом. Лупа с увеличением 5-10× позволяет выявить дефекты, которые могут привести к утечке антифриза: микроскопические поры, прерывистый припой или неравномерное заполнение стыков. Особое внимание уделите углам и изгибам трубок, где чаще возникают проблемы.

Работайте при ярком освещении, медленно перемещая лупу вдоль шва. Зафиксируйте лупу на штативе или используйте модель с подсветкой для стабильного обзора. Обнаруженные дефекты отметьте несмываемым маркером – это исключит пропуск при повторной пайке.

Типы скрытых дефектов и методы их идентификации

Тип дефекта	Визуальный признак	Зона риска
Микротрещины	Тонкие темные линии	Места термонапряжений
Кратеры	Воронкообразные углубления	Стыки алюминиевых пластин
Несплавления	Зернистая структура шва	Кромки трубок

1. Проверяйте последовательно каждый сантиметр шва, двигаясь по спирали от центра ремонта
2. Используйте бестеневую подсветку: светодиодный фонарь под углом 45° к поверхности
3. Обращайте внимание на аномалии:
   • Точечные затемнения в припое
   • Локальные изменения блеска металла
   • Волнистые границы наплавки

Помните: даже единичная пора диаметром 0.1 мм способна вызвать течь под давлением. При обнаружении дефектов зачистите проблемный участок шабером и проведите локальную перепайку, избегая перегрева соседних зон.

Тест на герметичности под водой: поиск пузырьков воздуха

После пайки радиатора критически важно проверить герметичность швов перед установкой. Наиболее доступный и наглядный метод – погружение узла в воду с последующим контролем образования воздушных пузырьков. Этот способ позволяет точно локализовать даже микроскопические дефекты пайки, невидимые невооруженным глазом.

Подготовьте объемную емкость (ванну, таз) с чистой водой комнатной температуры. Радиатор должен полностью помещаться под водой – при необходимости закрепите его грузом. Используйте компрессор или ручной насос для создания внутри системы избыточного давления в 0.5-1 бар. Избегайте превышения этого значения, чтобы не повредить тонкие соты или пластиковые патрубки.

Порядок выполнения теста

1. Заглушите все выходные патрубки радиатора подходящими пробками или зажимами
2. Подключите насос к входному штуцеру, обеспечив герметичность соединения
3. Медленно погружайте радиатор в воду, фиксируя его в перевернутом положении
4. Плавно нагнетайте давление, наблюдая за поверхностью швов и трубок
5. Вращайте радиатор для осмотра труднодоступных мест под разными углами

Критерии оценки: Любые цепочки пузырьков, поднимающиеся к поверхности – признак негерметичности. Отметьте места утечек маркером сразу после обнаружения. Если пузыри идут из зоны сот – повреждена сердцевина, требуется замена. Отсутствие пузырьков в течение 3-5 минут подтверждает качество пайки.

Тип дефекта	Визуальное проявление
Сквозная трещина	Ровная цепочка крупных пузырей
Пористость шва	Множество мелких пузырей из одной зоны
Непропай стыка	Прерывистые пузырьковые всплески

Важно! После извлечения тщательно просушите радиатор сжатым воздухом. Повторно прокалите отмеченные дефектные участки паяльной лампой с добавлением припоя, затем проведите тест заново. Не устанавливайте радиатор в авто без успешного прохождения гидроиспытания!

Разметка зоны ремонта: выделение границ повреждения

Тщательно осмотрите радиатор при ярком освещении, уделяя особое внимание зоне течи. Обнаруженные трещины, отверстия или деформированные участки обведите несмываемым маркером (перманентным или специальным для металла), создав четкий замкнутый контур. Если повреждение расположено между ребрами или в труднодоступном месте, используйте зубочистку или тонкий шило для точного нанесения меток.

Расширьте очерченную зону за пределы видимого дефекта минимум на 5-7 мм во все стороны – это обеспечит перекрытие скрытых микротрещин и создаст достаточную площадь для адгезии припоя. На сложных рельефных поверхностях (например, у основания патрубков) нанесите дополнительные направляющие линии, повторяющие изгибы детали.

Ключевые правила разметки

• Визуальный контроль + тест на герметичность: Помимо визуального осмотра под разными углами, обязательно проведите опрессовку радиатора воздухом под давлением 0.5-1 атм, опустив его в воду – пузырьки воздуха точно укажут на все дефекты.
• Запас площади: Всегда размечайте зону, превышающую видимые повреждения. Минимальный запас – 5 мм, для крупных или ветвящихся трещин – 10-15 мм.
• Чистота границ: Перед пайкой повторно обезжирьте размеченный участок ацетоном или очистителем для тормозов, избегая смазывания линий.

Тип повреждения	Особенности разметки
Точечная пробоина	Круг диаметром 10-15 мм с центром в точке пробоя
Линейная трещина	Параллельные линии вдоль трещины с отступом 7-10 мм по бокам + запас 10 мм на концах
Деформация соты	Контур по периметру вмятины + захват 2-3 целых ячеек вокруг

Расширение трещины: создание V-образного паза при необходимости

Если трещина слишком узкая или имеет неровные края, паяный шов получится ненадежным. Для качественного сцепления припоя с металлом требуется увеличить площадь контакта и обеспечить глубокое проникновение расплава. Создание V-образного паза по всей длине повреждения решает эту проблему.

Используйте мини-шлифовальную машинку с тонким абразивным кругом или ручной надфиль. Аккуратно пройдитесь вдоль трещины, формируя канавку с углом раскрытия 60-90°. Глубина должна составлять примерно 2/3 толщины стенки радиатора. Избегайте сквозного прорезания и повреждения соседних трубок!

Правила формирования паза

• Очистка после обработки: удалите металлическую стружку щеткой и обезжирите ацетоном
• Контроль глубины: оставьте минимум 0.5-1 мм материала у основания
• Геометрия: стенки паза должны быть шероховатыми для лучшей адгезии

Ошибка	Последствие	Решение
Слишком глубокая выборка	Ослабление конструкции	Запрессовать медную пластину внутрь паза
Острые кромки	Напряжение металла	Скруглить края мелкозернистым бруском

После расширения трещины повторно проверьте герметичность водой под давлением. При появлении капель из соседних мест – расширьте и эти участки. Помните: пайка без V-образной разделки допустима только для микротрещин до 0.3 мм!

Подготовка заплатки: вырезание алюминиевого колпачка

Выберите тонкий лист алюминия толщиной 0.5-1 мм, совпадающий по составу с материалом радиатора. Подойдут обрезки от старого радиатора, пивной банки или специализированный ремонтный набор. Обезжирьте поверхность металла ацетоном или растворителем для удаления загрязнений.

Определите размер будущей заплатки: она должна перекрывать повреждённый участок с запасом не менее 10 мм во все стороны. Для круглых отверстий используйте пробку, для трещин – овальную или прямоугольную накладку с закруглёнными углами (это предотвратит отслоение при вибрациях).

Технология вырезания

Выполняйте операцию в следующей последовательности:

1. Нанесите контур заплатки на алюминий маркером или шилом
2. Вырежьте заготовку:
   • Ножницами по металлу – для прямых линий
   • Круговым резаком – для идеальных окружностей
   • Напильником – для финишной обработки кромок
3. Снимите фаску под углом 30-45° по периметру нижней стороны (увеличит площадь контакта с радиатором)

Проверьте соответствие заплатки поверхности радиатора:

Критерий	Требование	Инструмент проверки
Плотность прилегания	Отсутствие зазоров >0.2 мм	Поверочная линейка
Радиус изгиба	Полное повторение контура ремонтной зоны	Шаблон из картона

Важно! Зачистите края заплатки и место установки на радиаторе наждачной бумагой Р120-Р240 до появления металлического блеска. Не прикасайтесь к обработанным поверхностям пальцами во избежание загрязнения жиром.

Фиксация детали в удобном положении для доступа паяльника

Надёжно закрепите радиатор на неподвижной поверхности, исключив смещения при касании паяльником. Используйте струбцины, тиски или металлические держатели, обернув губки мягким материалом (текстиль, резина) для защиты алюминиевых рёбер от деформации и царапин. Позиция должна обеспечивать прямой контакт жала с ремонтируемой зоной без необходимости удерживать деталь рукой.

Ориентируйте трещину или отверстие горизонтально, чтобы расплавленный припой не стекал под действием силы тяжести. При сквозных повреждениях подложите под зону пайки теплоотводящий экран (керамическая плитка, асбестовый лист) для защиты окружающих поверхностей от перегрева и случайного попадания флюса.

Ключевые рекомендации:

• Точки опоры: Фиксируйте радиатор в 3-4 точках, избегая давления на тонкие трубки
• Угол доступа: Расположите деталь так, чтобы паяльник касался шва под углом 45-70°
• Термоизоляция: Изолируйте пластиковые патрубки мокрой тканью во избежание оплавления

Тип крепежа	Применение	Меры предосторожности
Слесарные тиски	Для малых радиаторов	Зажимать только за бачки
Струбцины G-образные	Локальная фиксация зоны ремонта	Контроль усилия сжатия
Верстачные упоры	Габаритные изделия	Дополнительная страховка от падения

Прогрев радиатора: предварительный разогрев зоны ремонта

Предварительный прогрев области вокруг повреждения на радиаторе перед нанесением припоя является критически важным этапом. Без него основной нагрев паяльником будет слишком локальным и резким, что приведет к недостаточному растеканию припоя по ремонтируемой трещине или отверстию и создаст слабое соединение.

Прогрев позволяет плавно и равномерно повысить температуру обширного участка металла вокруг места пайки. Это снижает тепловой удар при последующем контакте с жалом паяльника, предотвращает деформацию тонких трубок или сот, а главное – обеспечивает правильное смачивание поверхности припоем и его капиллярное проникновение в дефект.

Правильная техника прогрева

Для безопасного и эффективного прогрева радиатора выполните следующие шаги:

1. Очистка и обезжиривание: Тщательно зачистите зону ремонта и прилегающую площадь (минимум 2-3 см вокруг) крупной наждачной бумагой (Р80-Р120) до чистого металла. Обезжирьте ацетоном или спиртом.
2. Выбор инструмента: Используйте строительный фен с регулировкой температуры (минимум 500-600°C) или мощную газовую горелку (пропан/бутан). Фен предпочтительнее для новичков из-за более мягкого и контролируемого нагрева.
3. Техника нагрева:
   • Держите инструмент (фен или горелку) на расстоянии 10-15 см от поверхности радиатора.
   • Начинайте нагрев с периферии, совершая плавные круговые движения, постепенно приближаясь к центру зоны ремонта.
   • Избегайте удержания пламени/струи горячего воздуха на одном месте – это чревато перегревом и прожогом.
4. Контроль температуры: Прогревайте зону до момента, когда капля воды или слюны, попавшая на металл рядом с местом пайки (не на само место!), будет не кипеть, а быстро испаряться шипя (примерно 150-200°C). Не допускайте покраснения металла!
5. Флюсование: Сразу после достижения нужной температуры и перед прикосновением паяльника нанесите активный флюс для алюминия или латуни (в зависимости от материала радиатора) непосредственно на место пайки.

Ключевые ошибки при прогреве:

Ошибка	Последствие	Как избежать
Перегрев (раскаленный металл)	Прожог, деформация сот/трубок, разрушение материала	Постоянное движение инструмента, контроль по испарению воды
Локальный нагрев только места дефекта	Недостаточная тепловая инерция, плохое растекание припоя	Прогрев обширной зоны вокруг ремонта (радиус 3-5 см)
Нагрев грязной или жирной поверхности	Припой не смачивает металл, соединение не формируется	Тщательная механическая и химическая очистка перед прогревом
Пропуск нанесения флюса после прогрева	Быстрое окисление горячего металла, плохая адгезия припоя	Быстрое нанесение флюса сразу после прогрева перед пайкой

Адекватный прогрев создает необходимые термодинамические условия для качественной пайки. Он минимизирует тепловое напряжение в металле, активирует поверхность для сцепления с припоем и существенно повышает прочность и герметичность ремонтного шва. Пропуск этого этапа или его небрежное выполнение – основная причина неудач при самостоятельном ремонте радиаторов.

Настройка температуры паяльника для работы с алюминием

Алюминий требует повышенной мощности и точной регулировки нагрева из-за высокой теплопроводности и быстрого окисления. Оптимальная температура жала составляет 350-450°C – этого достаточно для разрушения оксидного слоя флюсом и расплавления специализированных припоев. Используйте паяльник мощностью от 60 Вт: слабые инструменты не обеспечат прогрев массивного радиатора до нужной температуры.

Контролируйте терморегулятором или внешним пирометром, избегая перегрева свыше 500°C. При таких значениях алюминий теряет прочность, а флюс выгорает за секунды. Для тонкостенных трубок снижайте температуру до 320-380°C, чтобы предотвратить прожог металла. Каждый припой имеет индивидуальный диапазон – сверяйтесь с инструкцией производителя.

Факторы выбора и контроль нагрева

Параметр	Рекомендации
Толщина металла	1-2 мм: 340-380°C 3-5 мм: 380-420°C
Тип припоя	Al-Si (HTS-2000): 390-400°C Zn-Sn: 320-350°C
Флюс	Высокоактивный F-59A: +20°C к базовой температуре

Практические советы:

1. Проверяйте реальную температуру жала термопарой – индикаторы паяльников часто врут
2. При работе с радиатором используйте массивные медные насадки для аккумуляции тепла
3. Делайте тестовые швы на обрезках материала перед основным ремонтом

Поддерживайте стабильный нагрев: колебания более 20°C нарушают адгезию припоя. При остывании зоны пайки дуйте термофеном на соседний участок – это снизит теплопотерю через алюминий.

Нанесение флюса

Равномерное распределение флюса по всей площади ремонта обеспечивает эффективное удаление оксидной пленки и предотвращает образование новых окислов при нагреве. Тонкий сплошной слой способствует капиллярному эффекту при растекании припоя, создавая прочное соединение без пустот и непропаянных участков.

Наносите флюс исключительно на подготовленные металлические поверхности стыковки с помощью кисти, аппликатора или шприца. Избегайте попадания состава на пластиковые элементы радиатора и соседние области, не участвующие в пайке. Контролируйте толщину слоя: избыток флюса приводит к образованию шариков припоя, коррозии и требует сложной очистки после работ.

Техника нанесения и типы флюсов

Рекомендуемые методы и материалы:

• Инструменты: Кисть с натуральной щетиной №2-4, медицинский шприц с тупой иглой, ватная палочка
• Последовательность: Наносите флюс после механической зачистки и обезжиривания, непосредственно перед пайкой
• Типы составов:

Тип флюса	Область нанесения	Особенности
Канифольные (нейтральные)	Медные/латунные элементы	Не требует смывки, низкая агрессивность
Активные (кислотные)	Алюминиевые сплавы	Обязательна нейтрализация щелочным раствором после пайки
Антикоррозийные пасты	Стыки разнородных металлов	Содержат защитные ингибиторы

Критерий качества: поверхность должна приобрести матовый равномерный оттенок без непокрытых зон и скоплений состава. При работе с алюминием используйте флюсы с маркировкой "Al" – они содержат тетрафторбораты цинка или калия, разрушающие оксидный барьер.

Лужение места пайки: создание базового припойного слоя

Тщательно очистите зону ремонта радиатора от грязи, масла и окислов металла. Используйте мелкозернистую наждачную бумагу или абразивный скотч, полностью удаляя следы коррозии. Обезжирьте поверхность ацетоном или спиртом, избегая прикосновения пальцами к подготовленному участку.

Прогрейте паяльник до рабочей температуры 250-350°C. Нанесите небольшое количество жидкого флюса (например, ЛТИ-120 или ортофосфорной кислоты) строго на повреждённую область. Не допускайте растекания состава за пределы зоны пайки.

Последовательность операций:

1. Приложите разогретое жало паяльника к обработанному флюсом участку на 3-5 секунд для активации химического процесса
2. Подайте припой (марка ПОС-60) в место контакта жала с металлом, а не на сам паяльник
3. Равномерно распределите расплавленный припой круговыми движениями, создавая тонкий сплошной слой
4. Контролируйте текучесть сплава – при правильном нагреве он растекается без комков
5. Удалите излишки припоя паяльником или пинцетом до формирования матово-блестящей поверхности

Критические ошибки:

• Перегрев алюминия (свыше 400°C) вызывает разрушение оксидной плёнки без образования адгезии
• Недостаточный прогрев ведёт к образованию "холодных" шариков припоя с нулевой прочностью
• Использование канифоли для алюминиевых радиаторов – требуется активный флюс

Проверьте качество лужения визуально: базовый слой должен покрывать весь ремонтный участок сплошной плёнкой без пропусков и наплывов. При контакте с медным жалом расплавленный припой должен мгновенно растекаться по поверхности.

Техника укладки расплавленного припоя в шов

Начинайте прогрев зоны соединения феном или горелкой равномерными круговыми движениями, контролируя температуру термопарой или термокарандашом. Оптимальный нагрев – когда припой плавится при касании к металлу, но не растекается самопроизвольно. Удерживайте температуру в диапазоне 200-250°C для свинцово-оловянных припоев, избегая перегрева алюминия свыше 400°C.

Нанесите флюс по всей длине шва тонким слоем перед началом пайки. Держите припойную проволоку под углом 30-45° к поверхности, подавая её в зону контакта разогретого жала паяльника (80-100 Вт) и радиатора. Касайтесь жалом одновременно припоя и кромок шва – расплав должен заполнять зазор за счет капиллярного эффекта, а не механического нанесения.

Ключевые этапы формирования шва

Используйте метод "протяжки":

1. Разогрейте точку начала шва 3-5 секунд
2. Введите припой в образовавшуюся ванну расплава
3. Плавно перемещайте нагреватель вдоль стыка со скоростью 2-3 см/мин
4. Поддерживайте постоянный зазор 0.1-0.3 мм между деталями

Контроль качества: визуально проверяйте:

• Равномерность вогнутого профиля наплавки
• Отсутствие непропаянных участков и пор
• Образование глянцевой поверхности без наплывов

Ошибка	Последствие	Профилактика
Недостаточный прогрев	Холодная пайка (крошится)	Увеличить время прогрева
Перегрев	Деформация пластин	Контроль термометром
Избыток флюса	Коррозия шва	Удаление остатков изопропиловым спиртом

После заполнения шва дайте соединению остыть естественным образом без принудительного обдува. Проведите опрессовку под давлением 1.5 атм для проверки герметичности перед установкой радиатора в систему.

Пайка латунных патрубков: особенности температурного режима

Латунные патрубки радиатора требуют строгого контроля температуры из-за высокой теплопроводности сплава. Неравномерный или чрезмерный нагрев вызывает деформацию металла и нарушение герметичности шва. Оптимальный диапазон для пайки – 600-800°C, что обеспечивает текучесть тугоплавких припоев без риска расплавления основы.

Критически важно избегать перегрева свыше 900°C – цинк в составе латуни начинает испаряться, образуя пористые соединения и токсичные пары. Используйте термокарандаши или инфракрасный пирометр для точечного контроля. Нагрев ведите по всей окружности стыка, исключая локальные перепады.

Этап пайки	Температурный диапазон (°C)	Визуальный контроль
Предварительный прогрев	300-400	Потемнение флюса
Основной нагрев	650-750	Растекание припоя
Предельный порог	800 (не выше!)	Отсутствие побежалости

Рекомендации по выбору материалов

• Припой: Серебряные сплавы ПСр-25/ПСр-45 (темп. плавления 720-780°C) или медно-фосфорные аналоги.
• Флюс: Бура в пастообразном состоянии, наносимая тонким слоем на зачищенную поверхность.
• Оборудование: Пропан-кислородная горелка с регулируемым пламенем. Воздушные фены не обеспечивают нужной температуры.

1. Фиксируйте патрубок струбциной для исключения смещения при тепловом расширении.
2. Нагревайте зону шва круговыми движениями, держа сопло на расстоянии 4-6 см.
3. При появлении оранжевого свечения (свыше 850°C) немедленно уменьшайте пламя.
4. После заполнения стыка припоем дайте узлу естественно остыть без принудительного обдува.

Формирование заплатки: пайка подготовленного колпачка

Тщательно прогрейте место повреждения радиатора вокруг отверстия паяльником мощностью не менее 100 Вт, нанося флюс на всю область будущего контакта. Дождитесь равномерного растекания припоя по поверхности металла, создавая адгезионный слой – это критически важно для герметичности соединения.

Плотно прижмите подготовленный медный колпачок к отверстию, продолжая нагревать его края мощным паяльником. Начинайте подавать припой (ПОС-60 или аналог) с внешней стороны заплатки, контролируя полное заполнение стыка по всему периметру – расплав должен равномерно затекать под кромки колпачка.

Ключевые этапы технологии

1. Обеспечьте неподвижность колпачка мокрой ветошью во время пайки
2. Добавляйте флюс в зону шва по мере необходимости
3. Прогревайте металл циклично (3-5 секунд нагрев / 2 секунды пауза)

Контроль качества: после остывания проверьте шов на отсутствие:

• Трещин и раковин
• Непропаянных участков
• Выступающих острых наплывов

Проведите обязательное тестирование под давлением перед установкой радиатора: заполните систему водой и создайте избыточное давление компрессором (0.5-1 атм), отслеживая возможные протечки в течение 15-20 минут.

Контроль толщины шва: избегание перегрева тонких стенок

Тонкие стенки трубок и пластин радиатора крайне чувствительны к перегреву. Чрезмерная температура или длительное воздействие пламени горелки приводят к прожогам металла, деформации элементов и образованию микротрещин. Даже незначительное нарушение структуры материала в зоне шва резко снижает механическую прочность и герметичность ремонта, провоцируя последующие течи под давлением антифриза.

Для минимизации рисков толщину наплавленного припоя необходимо контролировать визуально: шов должен быть равномерным, без выраженных наплывов или впадин. Избыток припоя увеличивает тепловую массу зоны пайки, требуя большего нагрева, а недостаток не обеспечивает надежной адгезии. Ключевой принцип – кратковременное точечное воздействие горелкой с постоянным перемещением пламени.

Техника пайки тонкостенных элементов

• Короткие интервалы нагрева: удерживайте пламя на одном участке не более 2-3 секунд, затем смещайте его на 3-5 мм.
• Низкотемпературные припои: применяйте оловянно-свинцовые сплавы (ПОС-30/40) или современные бессвинцовые аналоги с температурой плавления до 250°C.
• Индукционный нагрев: если доступно оборудование – паяльный индуктор локально прогревает металл без открытого пламени.

Параметр	Рекомендация	Цель
Мощность горелки	Малая/средняя (пропан)	Точный контроль зоны нагрева
Расстояние сопло-металл	20-40 мм	Равномерный прогрев без прожигания
Охлаждение	Естественное на воздухе	Предотвращение термоудара

Постоянно оценивайте цвет металла: появление темно-красного или оранжевого свечения сигнализирует о критическом перегреве. При работе с алюминиевыми радиаторами дополнительно используйте флюс-пасту для активных металлов – она снижает требуемую температуру пайки на 30-50°C и улучшает смачивание поверхности.

Удаление излишков припоя металлическим скребком

После нанесения припоя и его затвердевания на поверхности радиатора неизбежно остаются наплывы и неровности. Эти излишки нарушают плоскостность контакта, снижают эффективность теплоотвода и могут стать причиной замыканий при контакте с другими компонентами. Удаление избыточного материала – обязательный этап подготовки к финишной обработке.

Металлический скребок применяется для механической очистки зоны пайки от выступающих капель и наплывов припоя. Инструмент должен иметь заточенную рабочую кромку и рукоятку, обеспечивающую точный контроль усилия. Работу выполняют после полного остывания радиатора до комнатной температуры для предотвращения повреждения соединения.

Технология обработки скребком

1. Фиксация радиатора – закрепите деталь в тисках через мягкие прокладки, исключающие деформацию трубок
2. Определение зон обработки – визуально выделите участки с наплывами припоя, особое внимание уделите стыкам трубок и коллекторов
3. Очистка движениями "на себя" – удерживайте скребок под углом 30-45° к поверхности, снимайте излишки короткими плавными движениями в одном направлении
4. Контроль толщины слоя – периодически проверяйте плоскостность металлической линейкой, не допускайте процарапывания основы

Критические рекомендации:

• Используйте скребки из закаленной стали шириной 10-15 мм с односторонней заточкой
• Сила нажатия не должна оставлять царапин на алюминии – при появлении борозд немедленно прекратите обработку
• Чередуйте механическую очистку с продувкой сжатым воздухом для удаления металлической стружки

Тип дефекта	Способ устранения
Крупные наплывы	Сначала срежьте выступы боковой гранью скребка, затем выровняйте поверхность
Припой в межреберном пространстве	Используйте миниатюрный скребок или заточенную отвертку с последующей продувкой

После завершения обработки тщательно протрите зону пайки ветошью, смоченной в изопропиловом спирте. Убедитесь в отсутствии металлической пыли в сотах радиатора – частицы могут вызвать засорение системы охлаждения при эксплуатации.

Охлаждение шва естественным способом без ускорения

После завершения пайки соединения радиатора критически важно обеспечить медленное, равномерное остывание шва. Любое искусственное ускорение этого процесса (обдув воздухом, смачивание водой или холодной тканью) создаёт резкий перепад температур между металлом шва и основным материалом. Это провоцирует возникновение внутренних напряжений, микротрещин и существенно снижает прочность и герметичность соединения, особенно на тонкостенных трубках и алюминиевых сплавах.

Оставьте радиатор в неподвижном состоянии на устойчивой, негорючей поверхности вдали от сквозняков и источников холода. Полное естественное остывание до комнатной температуры может занять от 30 минут до нескольких часов в зависимости от массивности радиатора и мощности использованного припоя. Категорически запрещено перемещать или подвергать радиатор механическим нагрузкам до полного остывания – даже кажущийся тёплым шов может иметь скрытые зоны пластичности.

Ключевые принципы и этапы естественного охлаждения

Необходимые условия для успешного охлаждения:

• Термоизоляция: Накройте область шва и ближайшие зоны теплоизолирующим материалом (керамическая вата, асбестовое полотно) – это замедлит остывание и минимизирует градиент температур.
• Защита от внешних воздействий: Исключите вибрации, удары, прикосновения инструментами и движение воздуха (сквозняки, вентиляторы).
• Контроль температуры: Не проверяйте герметичность или прочность соединения до его полного остывания. Прикосновение рукой допустимо только для оценки общего теплового состояния, но не как критерий готовности.

Последствия нарушения технологии:

Действие	Риск	Результат
Принудительный обдув	Локальное переохлаждение	Трещины в шве, отслоение припоя
Охлаждение водой	Термический шок	Деформация трубок, гарантированные течи
Механическое воздействие	Нарушение кристаллизации	Хрупкость шва, потеря герметичности

Терпение – главный союзник в этом этапе. Дождитесь полного остывания радиатора естественным путём. Только после этого можно приступать к визуальному контролю качества шва (ровность, отсутствие наплывов и непропаев) и последующему тестированию герметичности под давлением.

Механическая зачистка паяного соединения после остывания

Полностью остывший шов требует удаления остатков флюса и излишков припоя для обеспечения надежности и визуального контроля качества. Используйте мелкозернистую наждачную бумагу (P400-P600) или абразивную губку, двигаясь вдоль линии соединения. Избегайте поперечных движений, способных ослабить контакт между металлами.

Особое внимание уделите стыкам трубок и пластин радиатора, где часто скапливаются излишки материала. Протрите очищенную зону ветошью, смоченной в изопропиловом спирте или бензине "Калоша", для обезжиривания и удаления мельчайших частиц абразива. Контролируйте усилие при зачистке во избежание повреждения тонкого алюминиевого основания.

Ключевые рекомендации

• Инструменты: Напильник с мелкой насечкой, скотч-брайт, шлифовальные камни цилиндрической формы для труднодоступных мест
• Безопасность: Обязательно используйте защитные очки и перчатки для предотвращения травм от металлической стружки
• Контроль качества: После обработки шов должен иметь равномерный блеск без темных пятен, наплывов и видимых пор

Ошибка	Последствие	Профилактика
Применение грубого абразива	Глубокие царапины, снижающие прочность металла	Начинать зачистку с наименьшей абразивности
Неполное удаление флюса	Коррозия шва при эксплуатации	Двойная обработка спиртом после механической очистки

Проведите окончательную проверку целостности шва под ярким освещением, используя увеличительное стекло. Убедитесь в отсутствии микротрещин и капиллярных каналов вдоль границы спайки – такие дефекты потребуют локального прогрева паяльником с добавлением припоя.

Оценка качества шва: визуальная проверка на пористость

После остывания соединения тщательно осмотрите паяный шов при хорошем освещении, используя при необходимости лупу 5-10x. Основная задача – выявить поры, раковины, непровары или трещины, которые выглядят как темные точки, неровности или разрывы в наплавленном припое. Здоровый шов должен иметь однородную, слегка блестящую поверхность без явных вкраплений и перепадов по всей длине соединения трубы с бачком радиатора.

Обратите особое внимание на зоны возле фланцев, изгибов трубок и краёв бачка – именно там чаще всего возникают дефекты из-за неравномерного прогрева. Допустимы единичные микропоры (размером менее 0.5 мм), но если обнаружены группы пор, свищи или участки с губчатой структурой – шов негерметичен. Просвечивание фонарем с обратной стороны помогает выявить скрытые пустоты: припой должен равномерно подсвечиваться без локальных затемнений.

Критерии оценки и действия при дефектах

• Приемлемо: Менее 3 изолированных пор на 10 см шва, отсутствие сквозных дефектов.
• Требует доработки: Кластеры пор, видимые трещины, участки с непропаем >2 мм.

Обнаруженные проблемные зоны обязательно зачистите жалом паяльника до основного металла и пропаяйте заново с усиленным прогревом и дополнительным флюсом. После ремонта повторно проведите проверку и тест на герметичность под давлением.

Контрольная проверка герметичности водой под давлением

После пайки заполните радиатор чистой водой, подключив к входному патрубку ручной насос (например, автомобильный для подкачки шин). Установите заглушку на выходной патрубок, обеспечив герметичность системы. Медленно повышайте давление, внимательно контролируя показания манометра.

Избыточное давление должно соответствовать рабочему для вашей модели радиатора (обычно 1.3-1.5 атм для легковых авто). Выдержите систему под нагрузкой 15-20 минут, тщательно осматривая зону ремонта, трубки и пластиковые бачки. Капли или мокрые потёки укажут на негерметичность.

Ключевые этапы и требования

Критические моменты при проверке:

• Безопасность: Используйте защитные очки! Не превышайте давление выше 2 атм – пластиковые элементы могут разрушиться.
• Осмотр: Проверяйте не только запаянный шов, но и рёбра, стыки трубок с бачками, места крепления кронштейнов.
• Индикация течей: Промокните подозрительные места сухой салфеткой – даже микротечь оставит влажное пятно.

Дальнейшие действия при обнаружении проблем:

1. Сбросьте давление, слейте воду и тщательно просушите место дефекта.
2. Зачистите область течи мелкой наждачной бумагой и обезжирьте.
3. Повторите пайку с усиленным прогревом зоны и добавлением припоя.
4. Проведите повторную опрессовку до полного отсутствия течей.

Тип дефекта	Рекомендуемое действие
Пузырьки на шве	Дополнительная локальная пайка
Трещина в пластике	Замена бачка или применение эпоксидного термостойкого состава
Течь в трубке	Обрезка повреждённого участка и пайка новой вставки

После успешной проверки слейте воду и продуйте радиатор сжатым воздухом для удаления остатков влаги из сот. Убедитесь в отсутствии внутренних закупорок пропуском воды самотеком.

Опрессовка радиатора в ванне с водой: финальный тест

После завершения пайки критически важно проверить герметичность радиатора. Наиболее доступный и наглядный метод – опрессовка в ванне с водой. Этот тест позволяет визуально обнаружить даже микроскопические негерметичности, невидимые при обычном осмотре.

Для проведения теста потребуется большая емкость (ванна, таз), заполненная водой на 2/3 объема, источник избыточного давления (ручной насос, компрессор с редуктором или даже автомобильный насос для шин) и надежный шланг. Также необходимо подготовить герметичные заглушки или временные пробки для всех патрубков радиатора, кроме одного – к нему будет подключаться шланг подачи воздуха.

Порядок проведения опрессовки

1. Погружение радиатора: Полностью опустите отремонтированный радиатор в ванну с водой. Убедитесь, что он покрыт слоем воды не менее 5-10 см.
2. Подключение шланга: Надежно подсоедините шланг от источника давления к одному из открытых патрубков радиатора. Все остальные патрубки должны быть плотно заглушены.
3. Подача давления:
   • Медленно начните подавать воздух в радиатор.
   • Критически важно: Давление не должно превышать рабочее давление радиатора (обычно указано на бачке или в спецификации, для большинства автомобилей это 0.9-1.5 атм). Используйте манометр на компрессоре или насосе для контроля!
   • Повышайте давление плавно, избегая резких скачков.
4. Наблюдение за пузырьками:
   • Внимательно осматривайте всю поверхность радиатора, особенно места пайки, стыки трубок с бачками, пробки и патрубки.
   • Любая, даже самая мелкая утечка проявит себя цепочкой или роем пузырьков воздуха, поднимающихся к поверхности воды.
   • Особое внимание уделите зонам ремонта – там, где был наложен припой.
5. Выдержка под давлением: Поддерживайте рабочее давление в системе не менее 5-10 минут. Непрерывно наблюдайте за возможным появлением пузырьков в течение всего этого времени.
6. Оценка результата:
   • Если пузырьки воздуха отсутствуют по всей поверхности радиатора в течение всего времени теста – ремонт успешен, радиатор герметичен.
   • Если обнаружены пузырьки, точно отметьте место утечки (например, водостойким маркером). Радиатор необходимо извлечь, тщательно просушить и повторить пайку в отмеченном месте, после чего провести опрессовку снова.
7. Сброс давления и сушка: Перед извлечением радиатора из воды обязательно сбросьте давление через клапан источника или осторожно отсоединив шланг. Тщательно просушите радиатор сжатым воздухом или естественным образом перед установкой.

Ключевые рекомендации:

• Безопасность давления: Никогда не превышайте рекомендованное давление! Избыточное давление может раздуть и разрушить даже целый радиатор.
• Качество пробок: Убедитесь в абсолютной герметичности всех заглушек. Пузырьки из-под плохой пробки легко принять за утечку в корпусе.
• Чистематичность осмотра: Осматривайте радиатор медленно и методично, секция за секцией, сверху вниз.
• Освещение: Обеспечьте хорошее освещение ванны для четкого видения мелких пузырьков.

Повторная очистка внутренних каналов от флюса после ремонта

Остатки флюса, особенно активного кислотного, внутри каналов радиатора представляют серьезную угрозу. Они могут вызвать интенсивную коррозию тонких стенок трубок изнутри, приводя к быстрому образованию новых свищей и течей, сводя на нет весь ремонт. Особенно опасны загустевшие или не полностью вымытые остатки, которые со временем активируются под воздействием теплоносителя и температуры.

Повторная очистка направлена на полное удаление всех следов химически активных веществ, образовавшихся во время пайки. Процесс включает тщательную промывку внутренних полостей большим количеством жидкости, механическую обработку труднодоступных мест и обязательную нейтрализацию возможных остатков кислоты для предотвращения скрытой коррозии в будущем. Качество этой очистки напрямую влияет на долговечность отремонтированного радиатора.

Этапы и методы повторной внутренней очистки

Для эффективного удаления флюса после пайки необходимо последовательно выполнить следующие шаги:

1. Предварительная промывка: Подайте под давлением (например, с помощью шланга, подключенного к крану или садовому опрыскивателю) горячую воду (50-70°C) через все входные и выходные отверстия радиатора. Цель – вымыть основную массу растворимых остатков флюса и оплавленного припоя.
2. Механическая очистка: Используйте специальные ершики для радиаторов или гибкие тросики с нейлоновой щетиной подходящего диаметра. Аккуратно прочистите каждую трубку сердцевины, совершая возвратно-поступательные движения. Избегайте применения стальных щеток, которые могут поцарапать металл.
3. Нейтрализация (для кислотных флюсов):
   • Приготовьте раствор пищевой соды (1-2 столовые ложки на литр теплой воды) или специального нейтрализатора флюса.
   • Заполните радиатор раствором, плотно закрыв заглушками все отверстия кроме одного входа и одного выхода.
   • Интенсивно встряхивайте радиатор в течение 5-10 минут, чтобы раствор обработал все внутренние поверхности.
   • Слейте раствор и тщательно промойте большим количеством горячей воды.
4. Финишная промывка дистиллированной водой: После нейтрализации и обычной воды выполните окончательную промывку дистиллированной водой. Это удалит возможные солевые отложения от водопроводной воды и остатки моющих средств.
5. Сушка: Тщательно продуйте радиатор сжатым воздухом со всех сторон, чтобы удалить всю влагу из каналов. Оставьте радиатор в теплом, сухом месте с хорошей вентиляцией на несколько часов (или лучше на сутки) для полного высыхания.

Варианты промывочных жидкостей (кроме воды):

Жидкость	Применение	Примечания
Изопропиловый спирт (70-90%)	Эффективно растворяет многие флюсы, испаряется без остатка	Горюч! Использовать в проветриваемом помещении. После спирта - промывка водой.
Специальные очистители флюса	Профессиональные составы для удаления конкретных типов флюса	Строго следуйте инструкции производителя. Требуют тщательной последующей промывки водой.
Мыльный раствор (нейтральный)	Удаление жировых следов, легких загрязнений	Неэффективен против активных кислотных флюсов. Требует очень тщательного смыва.

Обязательно проверьте герметичность радиатора после очистки и сушки, прежде чем устанавливать его на автомобиль. Заглушите все отверстия, кроме одного, и подайте в него воздух под небольшим давлением (0.3-0.5 атм), погрузив радиатор в ванну с водой или тщательно обмыв мыльным раствором. Отсутствие пузырьков воздуха подтвердит успешность ремонта и очистки.

Промывка системы нейтрализующим раствором

После удаления остатков кислотного очистителя тщательно промойте систему охлаждения дистиллированной водой до полной нейтрализации реакции. Контролируйте pH сливаемой жидкости с помощью лакмусовой бумаги: значение должно быть максимально приближено к нейтральному (pH 7).

Приготовьте нейтрализующий раствор на основе кальцинированной соды (1 столовая ложка на 5 литров дистиллированной воды) или готового промышленного нейтрализатора согласно инструкции производителя. Залейте состав в радиатор через горловину расширительного бачка, избегая образования воздушных пробок.

Порядок выполнения промывки

1. Запустите двигатель и прогрейте его до рабочей температуры (85–90°C)
2. Поддерживайте обороты на уровне 1500–2000 об/мин в течение 15 минут
3. Заглушите мотор и полностью слейте раствор через нижнюю пробку радиатора
4. Повторите цикл с чистой дистиллированной водой 2–3 раза

Критические моменты: Не используйте водопроводную воду из-за минеральных солей. Контролируйте герметичность соединений во время процедуры – возможны протечки в старых патрубках. При работе с содовым раствором используйте перчатки и защитные очки.

Материал	Концентрация	Время выдержки
Кальцинированная сода	20 г/10 л воды	15–20 минут
Спецнейтрализатор	По инструкции	10–30 минут

Финишным этапом станет тест на чистоту сливаемой воды: отсутствие масляных пятен, частиц ржавчины и изменения цвета свидетельствует о готовности системы к заполнению антифризом. При обнаружении загрязнений повторите весь цикл очистки.

Установка радиатора: подключение патрубков и креплений

После завершения пайки и проверки герметичности радиатора, переходите к монтажу на штатное место. Очистите посадочную площадку от грязи и остатков старой прокладки. Установите новую заводскую прокладку или нанесите равномерный тонкий слой термостойкого герметика (при отсутствии прокладки), избегая излишков, которые могут попасть внутрь системы.

Аккуратно поднимите радиатор и совместите его крепежные отверстия с монтажными шпильками/отверстиями на кузове или раме. Не допускайте перекосов. Слегка наживите крепежные болты или гайки, обеспечивая предварительную фиксацию, но не затягивайте окончательно – это позволит провести юстировку при подключении патрубков.

Подключение патрубков и финальная затяжка

Наденьте верхний и нижний патрубки системы охлаждения на соответствующие штуцеры радиатора. Убедитесь, что патрубки полностью сели на штуцеры до упора. Зафиксируйте каждый патрубок хомутом:

• Используйте только новые червячные хомуты или заводские пружинные (если они предусмотрены конструкцией).
• Располагайте хомут строго в зоне усиленного пояса штуцера.
• Затягивайте червячные хомуты крестовой отверткой или торцевой головкой до плотного прилегания, избегая перетяжки, способной повредить патрубок.

После подключения патрубков выполните окончательную затяжку крепежных болтов/гаек радиатора. Соблюдайте момент затяжки, указанный производителем ТС (при отсутствии данных – затягивайте равномерно, крест-накрест, до плотного прилегания без деформации корпуса радиатора). Подсоедините разъемы датчиков (например, датчика включения вентилятора) и шланги расширительного бачка, если они отключались. Дважды проверьте надежность всех соединений перед заливкой охлаждающей жидкости.

Элемент	Ключевая операция	Типовая ошибка
Патрубки	Посадка на штуцер до упора + правильное положение хомута	Неполная посадка, старый/слабый хомут
Крепления	Равномерная затяжка крест-накрест	Перекос радиатора, перетяжка (риск трещин)
Прокладка/герметик	Чистая поверхность, равномерный тонкий слой	Избыток герметика, попадающий в каналы

Заливка охлаждающей жидкости: выбор и пропорции

После завершения пайки радиатора и проверки герметичности швов, критически важно правильно подготовить и залить охлаждающую жидкость. Использование неподходящего состава или нарушение пропорций смешивания приведет к коррозии, образованию отложений в каналах системы охлаждения и сокращению срока службы отремонтированного узла. Никогда не заливайте чистый концентрат или обычную воду – это основные причины выхода системы из строя.

Выбирайте антифриз, соответствующий спецификациям производителя вашего автомобиля (обычно указаны в руководстве по эксплуатации). Наиболее распространены составы на основе этиленгликоля (реже – пропиленгликоля) классов G11 (гибридные, сине-зеленые), G12/G12+ (карбоксилатные, красные-оранжевые), G12++/G13 (лобридные, фиолетовые-желтые). Смешивание разных классов крайне не рекомендуется из-за риска образования осадка. Если тип ранее использовавшейся жидкости неизвестен – система требует полной промывки перед заливкой нового антифриза.

Приготовление рабочего раствора

Большинство антифризов продаются в виде концентрата, требующего разбавления дистиллированной водой. Никогда не используйте водопроводную воду – соли и минералы вызывают накипь и коррозию. Оптимальные пропорции зависят от требуемой температуры замерзания и рекомендаций производителя авто/антифриза:

• -35°C до -40°C: Смешайте 50% концентрата и 50% дистиллированной воды (стандартное соотношение для большинства регионов).
• -25°C до -30°C: Смешайте 40% концентрата и 60% дистиллированной воды.
• Ниже -45°C (экстремальные условия): Смешайте 60% концентрата и 40% дистиллированной воды (не превышайте 70% концентрата – это ухудшает теплоотдачу и повышает вязкость).

Перед заливкой тщательно перемешайте раствор в чистой емкости. Проверьте плотность готовой жидкости ареометром – его показания должны соответствовать ожидаемой температуре кристаллизации для выбранной пропорции. Заливайте раствор через воронку в расширительный бачок до уровня между метками «MIN» и «MAX» на холодном двигателе.

Пропорция (Концентрат : Вода)	Температура замерзания	Температура кипения
40% : 60%	Приблизительно -25°C	Приблизительно +106°C
50% : 50%	Приблизительно -35°C до -40°C	Приблизительно +108°C
60% : 40%	Приблизительно -55°C	Приблизительно +111°C

После заливки запустите двигатель, прогрейте его до рабочей температуры с открытой крышкой бачка (для удаления воздушных пробок), затем дайте остыть и повторно проверьте уровень. Долейте раствор при необходимости до отметки «MAX». Регулярно контролируйте уровень и состояние антифриза в процессе эксплуатации.

Тестовый запуск двигателя: контроль температуры и давления

После завершения запайки радиатора заполните систему охлаждения рекомендованной производителем жидкостью, удаляя воздушные пробки через специальные клапаны. Убедитесь в герметичности всех патрубков, хомутов и ремонтной зоны перед запуском.

Запустите двигатель на холостых оборотах, контролируя температуру по приборной панели или диагностическому сканеру. Прогревайте мотор до выхода на рабочий режим (обычно 85–95°C), наблюдая за поведением отремонтированного участка.

Ключевые этапы контроля

Мониторинг параметров:

• Давление: используйте манометр в системе охлаждения (норма 1.1–1.5 бар при прогретом двигателе)
• Температура: не должна превышать максимальное значение, указанное для вашего авто
• Время теста: минимум 15–20 минут после срабатывания вентилятора

Проверка герметичности:

1. Осмотрите запаянный участок при работающем моторе под нагрузкой (2000–2500 об/мин)
2. Проверьте соединения патрубков на предмет капель или пара
3. Контролируйте уровень жидкости в расширительном бачке

Проблема	Действия
Появление течи	Заглушите двигатель, определите источник, повторите ремонт
Рост давления выше нормы	Проверьте термостат, герметичность ГБЦ, работу клапана крышки
Перегрев без утечек	Убедитесь в отсутствии воздушных пробок, работоспособности помпы и вентилятора

После успешного теста заглушите двигатель и дождитесь остывания системы. Повторно проверьте уровень ОЖ и обязательно проведите контрольный осмотр радиатора на холодном моторе – микротрещины могут проявиться только после полного цикла нагрева/охлаждения.

Проверка на отсутствие подтеканий в первые часы эксплуатации

Сразу после запуска двигателя внимательно осмотрите места пайки при работающем моторе. Используйте фонарик для лучшей видимости труднодоступных участков, особенно в зонах патрубков, угловых соединений и пластинчатых секций. Контролируйте состояние шва каждые 2-3 минуты в течение первых 15-20 минут работы.

Создайте избыточное давление в системе для усиления проверки: кратковременно повысьте обороты двигателя до 2500-3000 об/мин 3-4 раза. Убедитесь в отсутствии даже микроскопических пузырьков или мокрых следов на поверхности радиатора. Проверяйте уровень охлаждающей жидкости в расширительном бачке – падение уровня свидетельствует о негерметичности.

Критические этапы контроля

• Прогревочный цикл: Фиксируйте состояние швов при нагреве от 60°C до рабочей температуры
• Вибрационная нагрузка: Контроль во время работы вентиляторов и на холостых оборотах
• Термоудар: Резкая остановка прогретого двигателя с последующим осмотром при остывании

Параметр	Норма	Признак дефекта
Каплеобразование	Полное отсутствие	Мокрые пятна у шва
Конденсат	Равномерный по всей поверхности	Локальные скопления влаги
Запах антифриза	Отсутствует	Сладковатый запах в подкапотном пространстве

При обнаружении малейших признаков течи немедленно заглушите двигатель. Повторная пайка возможна только после полного слива ОЖ и просушки радиатора. Помните: эксплуатация с микротрещинами приведет к раскрытию шва под давлением!

Мониторинг уровня антифриза после пробной поездки

Сразу после возвращения не открывайте расширительный бачок – система находится под давлением, а температура ОЖ превышает 90°C. Дождитесь полного остывания двигателя (1-2 часа). Наденьте перчатки во избежание ожогов при контакте с остаточным паром.

Проверьте уровень тосола на холодном двигателе. Снимите крышку расширительного бачка, протрите щуп чистой тряпкой и вновь погрузите его до упора. Оптимальный уровень – между метками MIN и MAX. Если жидкость ниже минимума, долейте идентичный по спецификации антифриз до середины диапазона.

Контроль герметичности

Тщательно осмотрите запаянный участок радиатора и сопряженные элементы:

• Место ремонта: ищите подтёки, мокрые пятна или кристаллизованные следы тосола
• Патрубки: проверьте целостность хомутов и резиновых соединителей
• Прокладки термостата и помпы: убедитесь в отсутствии капель на стыках

Для точной диагностики выполните тест:

Симптом	Возможная причина
Мокрые пятна под радиатором	Негерметичность шва или микротрещины
Пар из-под капота	Протечка в верхней части бачка
Постоянное падение уровня	Скрытая утечка или проблема с крышкой бачка

При обнаружении протечек заглушите двигатель и повторите процедуру пайки. Если уровень стабилен в течение 2-3 дней эксплуатации, ремонт можно считать успешным. В случае сомнений используйте УФ-детектор: добавьте в антифриз специальный краситель и просветите зону пайки ультрафиолетовой лампой – флуоресцентные следы укажут на микротрещины.

Типичные ошибки новичков: перегрев и недостаточная очистка

Перегрев места пайки – распространённая проблема при использовании мощных паяльников без регулировки температуры. Чрезмерный нагрев приводит к отслаиванию медного основания от алюминиевых рёбер, деформации тонких трубок и выгоранию флюса до завершения капиллярного эффекта. Это нарушает герметичность шва и создаёт микротрещины, проявляющиеся при давлении.

Недооценка важности очистки поверхностей перед пайкой гарантированно ведёт к браку. Жировые следы от пальцев, остатки старого герметика или окислы блокируют адгезию припоя. Даже визуально чистый металл требует механической зачистки и химической обработки, иначе расплав образует шарики вместо равномерного растекания.

Критические последствия ошибок

• Перегрев:
  • Повреждение пластиковых патрубков рядом с зоной ремонта
  • Образование свищей в местах пережога металла
  • Осыпание керамических сердечников горелок при газовой пайке
• Грязь на поверхностях:
  • Ложные пропайки – припой обволакивает загрязнение без соединения с металлом
  • Коррозийные процессы под слоем припоя из-за активированных флюсом солей
  • Образование пузырей в шве при нагреве системы

Технологические требования к процессу

Параметр	Ошибка	Норма
Температура пайки	Свыше 400°C для алюминия	250-300°C (с активным флюсом)
Время контакта жала	Более 10 секунд на точке	3-5 секунд с прогревом зоны
Подготовка поверхности	Протирка ацетоном	Зачистка + обезжиривание + травление

Используйте флюсы с температурным индикатором (изменение цвета) и припой с кадмиевыми добавками для алюминия. Контролируйте прогрев термопарами – если металл начинает дымиться, немедленно прекратите нагрев. После зачистки поверхности шкуркой P400 запрещено касаться её пальцами – только салфетки с изопропиловым спиртом.

Альтернативные методы ремонта: холодная сварка и аргон

Холодная сварка – доступный метод для оперативного ремонта небольших повреждений. Составы на основе эпоксидных смол с металлическим наполнителем создают прочный заплаточный слой. Перед нанесением поверхность радиатора тщательно зачищается наждачной бумагой и обезжиривается ацетоном или растворителем. Компоненты смешиваются строго по инструкции, затем масса втирается в трещину с захватом окружающей зоны. Полное отверждение занимает от 5 минут до 24 часов в зависимости от марки состава.

Аргонодуговая сварка (TIG) применяется для капитального ремонта алюминиевых и медных радиаторов. Технология использует инертный газ аргон для защиты сварочной ванны от окисления. Требует профессионального оборудования: TIG-аппарата, баллона с аргоном, вольфрамовых электродов и средств защиты. Перед работой поврежденный участок зачищают до чистого металла шлифмашинкой. Сварка ведется короткими швами с контролем температуры для предотвращения деформации.

Ключевые различия методов

Параметр	Холодная сварка	Аргоновая сварка
Стоимость	Низкая (от 200 руб.)	Высокая (оборудование от 20 000 руб.)
Сложность	Подходит новичкам	Требует квалификации сварщика
Надежность	Временный ремонт	Постоянное восстановление
Ограничения	Трещины до 2 см, не для зон высокого давления	Любые дефекты, включая сквозные пробоины

Практические рекомендации:

• Для холодной сварки выбирайте термостойкие составы (выдерживающие +150°C и выше)
• При аргонной сварке алюминия используйте переменный ток (AC режим) и присадочные прутки ER4043
• Обязательно проводите опрессовку водой под давлением 1-1.5 атм после любого ремонта

Важно: Холодная сварка несовместима с антифризами на основе гликоля – перед заливкой ОЖ дождитесь полной полимеризации (3-5 суток). Аргоновая сварка не применяется для радиаторов с пластиковыми бачками – только для цельнометаллических секций.

Оценка рисков: когда пайка невозможна и нужна замена

Пайка радиатора всегда несет риски неэффективного ремонта или быстрого повторного повреждения. Критически важно объективно оценить состояние детали перед началом работ. Если дефект попадает в категорию "неремонтопригодных", попытка запаять его приведет лишь к потере времени, средств и создаст угрозу перегрева двигателя.

Определяющими факторами являются материал радиатора, локализация и масштаб повреждения, а также степень коррозионного износа. Алюминиевые радиаторы с пластиковыми бачками особенно капризны в ремонте. Часто визуальный осмотр и простые тесты позволяют сразу принять решение о замене.

Ключевые случаи, требующие замены радиатора:

• Обширная коррозия: Множественные очаги ржавчины или "свищ" (сквозное разъедание стенок трубки на большом участке). Пайка станет временной заплаткой на гнилом металле.
• Повреждения в зоне крепления пластиковых бачков: Трещины на горловине бачка, сколы в местах соединения с металлической сердцевиной или разгерметизация шва между ними. Пластик сложно надежно запаять.
• Деформация сот: Сильно помятые или разрушенные ячейки охлаждающей решетки (более 15-20% площади). Восстановление геометрии и герметичности невозможно.
• Множественные трещины: Более 2-3 повреждений в разных местах или сетка мелких трещин, указывающая на усталость металла.
• Повреждения на тонких трубках теплообменника: Трещины или пробоины на самих трубках (особенно у основания). Риск их пережима при пайке слишком велик.

Дополнительные "стоп-факторы:

1. Предыдущий неудачный ремонт: Многочисленные старые заплатки или следы химических герметиков, нарушивших циркуляцию.
2. Недоступность места повреждения: Трещина в труднодоступном месте (например, между сотами или у кронштейна), где невозможно обеспечить чистоту поверхности и точное нанесение припоя.
3. Загрязнение магистрали: Сильное засорение трубок накипью или продуктами распада герметика, снижающее эффективность охлаждения даже после пайки.

Параметр	Можно паять	Требует замены
Материал	Латунь, медь (отдельные швы)	Алюминий + пластик (стыки), сильно корродирующий металл
Локализация	Бачок (далеко от швов), верхний танк	Стык бачок/сердечник, трубки, зона креплений
Тип повреждения	Одиночная небольшая трещина/отверстие	Свищ, рваная дыра, разрыв шва, "паутина" трещин

Решение о замене принимается незамедлительно при наличии любого из критических факторов. Эксплуатация авто с радиатором, имеющим неустранимые дефекты, чревата дорогостоящим капитальным ремонтом двигателя из-за хронического перегрева. Качественная замена гарантирует надежность и безопасность системы охлаждения.

Техническое обслуживание радиатора для предотвращения поломок

Регулярная проверка внешних поверхностей теплообменника критически важна. Удаляйте скопления насекомых, грязи и дорожной пыли мягкой щеткой или струей воды под умеренным давлением. Контролируйте состояние сот – деформации снижают эффективность охлаждения.

Систематически осматривайте патрубки и места соединений на предмет трещин, потертостей или следов подтекания антифриза. Заменяйте помятые или разболтанные хомуты. Проверяйте целостность боковых пластиковых бачков – пожелтение пластика сигнализирует о старении материала.

Ключевые процедуры обслуживания

• Мойка внутренних каналов: каждые 2 года промывайте систему спецрастворами для удаления накипи и продуктов разложения тосола
• Контроль герметичности: перед сезоном проверяйте давление в системе компрессором, выявляя микротрещины
• Защита сот: устанавливайте сетку перед радиатором для предотвращения повреждений камнями

Параметр	Периодичность контроля	Нормативное значение
Уровень антифриза	Раз в 2 недели	Между метками MIN/MAX
Состояние охлаждающей жидкости	Раз в 6 месяцев	Отсутствие осадка, масляных пятен
Натяжение ремня помпы	При ТО	Прогиб 10-15 мм под усилием 10 кгс

1. Проверяйте крепление радиатора к кузову – вибрация вызывает усталостные разрушения трубок
2. Контролируйте работу вентиляторов – заклинивание подшипников приводит к локальному перегреву
3. Используйте только рекомендованные производителем охлаждающие жидкости во избежание коррозии

Список источников

При выполнении ремонта критически важных систем автомобиля, таких как охлаждение двигателя, необходимо руководствоваться исключительно проверенными техническими данными. Некорректная пайка радиатора может привести к утечкам охлаждающей жидкости, перегреву силового агрегата и дорогостоящему ремонту.

Для подготовки материала использовались следующие категории авторитетных источников, содержащих детальные инструкции, схемы соединений и практические советы по работе с алюминиевыми и медными теплообменниками:

1. Официальные сервисные мануалы производителей автомобилей
2. Специализированные справочники по пайке цветных металлов
3. Технические бюллетени институтов сварочных технологий
4. Видеоинструкции сертифицированных автомехаников
5. Практические руководства по ремонту систем охлаждения ДВС
6. Научные публикации о свойствах припоев и флюсов
7. Протоколы испытаний радиаторов после ремонта

Видео: Потёк радиатор охлаждения. Как обнаружить течь в радиаторе.


• Подобрать летнюю резину - правильные советы

• Fiat Coupe - обзор, параметры, впечатления

• Renault Laguna 3 - характеристики и фото
