Ремонт рулевой рейки автомобиля

Статья обновлена: 18.08.2025

Рулевая рейка – критически важный узел системы управления автомобилем, преобразующий вращение руля в поворот колес. От ее исправности напрямую зависит точность маневрирования и безопасность движения.

Постепенный износ зубчатой передачи, сальников или подшипников неизбежно приводит к люфту руля, стукам в передней подвеске или утечкам гидравлической жидкости. Игнорирование этих симптомов опасно и может спровоцировать полный отказ рулевого управления.

Своевременный ремонт рулевой рейки позволяет восстановить ее работоспособность без замены всего узла. Современные методы включают замену изношенных компонентов ремонтными комплектами, шлифовку вала рейки и регулировку зацепления.

Типы рулевых реек: механические и гидроусилители

Рулевая рейка служит преобразователем вращательного движения руля в линейное перемещение тяг, обеспечивая поворот колес. Конструктивно системы делятся на два основных типа: механические (без усилителя) и оснащенные гидроусилителем (ГУР).

Выбор типа рейки напрямую влияет на управляемость автомобиля, уровень комфорта водителя и специфику обслуживания. Механические варианты проще по устройству, тогда как ГУР требует дополнительных компонентов и регулярного контроля.

Механическая рулевая рейка

Состоит из зубчатой шестерни на рулевом валу и ответной рейки с зубцами. Усилие передается исключительно мускульной силой водителя через прямую механическую связь.

Преимущества: простота конструкции, надежность, отсутствие дополнительных расходников (жидкость ГУР), дешевизна ремонта
Недостатки: высокое усилие на руле (особенно на малой скорости), отсутствие демпфирования ударов от дороги

Рулевая рейка с гидроусилителем (ГУР)

Использует гидравлическое давление для снижения усилия на руле. Дополнена насосом, бачком рабочей жидкости, клапанами и гидроцилиндром, интегрированным в корпус рейки.

Насос создает давление в системе, подавая жидкость из бачка
Золотниковый клапан распределяет поток жидкости в зависимости от направления поворота руля
Гидроцилиндр толкает рейку в нужную сторону, уменьшая физическую нагрузку на водителя

Сравнительная характеристика

Критерий	Механическая рейка	ГУР
Усилие на руле	Высокое	Минимальное
Конструкция	Простая	Сложная (насос, шланги, цилиндр)
Ремонтопригодность	Высокая	Средняя (риск утечек, износ насоса)
Обратная связь	Прямая, точная	Сглаженная

Основные функции рулевой рейки в управлении

Рулевая рейка служит ключевым звеном между рулевым колесом и управляемыми колесами автомобиля. Она преобразует вращательное движение руля в линейное перемещение тяг, непосредственно воздействующих на поворотные кулаки передних колес.

Конструкция рейки обеспечивает точную синхронизацию угла поворота руля и положения колес, что гарантирует предсказуемость траектории движения. От ее исправности напрямую зависит безопасность вождения и комфорт управления транспортным средством.

Ключевые задачи системы

Передача усилия: Передает физическое усилие от водителя через рулевую колонку на колеса с минимальными потерями.
Преобразование движения: Меняет вращение вала рулевой колонки на поступательное перемещение тяг влево/вправо.
Усилие руля: В системах с ГУР/ЭУР интегрируется с гидравлическим или электрическим усилителем для снижения нагрузки на водителя.
Точность управления: Обеспечивает строгую пропорциональность между углом поворота руля и углом поворота колес.

Функция	Принцип реализации
Демпфирование вибраций	Встроенные демпферы и сальники гасят удары от дорожного покрытия
Самовозврат колес	Конструкция способствует автоматическому возврату колес в нейтральное положение после поворота

Надежность работы рейки критична для сохранения устойчивости автомобиля на высоких скоростях и предотвращения люфта руля. Износ зубчатого механизма или уплотнителей приводит к ухудшению отклика на управление и требует незамедлительного ремонта.

Стук в передней подвеске: первый признак неисправности

Характерный стук, возникающий при проезде неровностей или на поворотах, часто сигнализирует о проблемах с рулевой рейкой. Этот звук отчетливо слышен в районе педального узла или передних колес и обычно усиливается при увеличении скорости или изменении траектории движения. Игнорирование данного симптома приводит к прогрессирующему износу компонентов и ухудшению управляемости автомобиля.

Основная причина стука кроется в образовании люфта в узле рейки из-за выработки критических элементов. Чаще всего разрушаются пластиковые или металлические втулки, деформируется опорная втулка, изнашивается центральный зуб рейки, либо возникают зазоры в подшипниках вала. Вибрации от дорожного покрытия передаются на ослабленные соединения, вызывая характерные ударные звуки.

Ключевые источники стука в рулевой рейке

Износ направляющих втулок - пластиковые или бронзовые втулки теряют плотность обхвата рейки
Деформация прижимной втулки - ослабление пружины или коррозия металла
Выработка зубьев рейки/шестерни - особенно в центральной зоне при частой езде по прямой
Люфт подшипников вала руля - разрушение роликовых элементов
Ослабление крепления корпуса - трещины в кронштейнах или ослабленные болты

Последствия игнорирования стука

Симптом	Риск	Стоимость ремонта
Усиление стука	Разрушение зубьев рейки	Дорогостоящая замена узла
Вибрация руля	Ускоренный износ шин	+ замена покрышек
Биение при торможении	Повреждение рулевых наконечников	Комплексный ремонт подвески

Важно! При первых проявлениях стука немедленно проведите диагностику. Проверка включает:

Измерение люфта рулевого колеса
Визуальный осмотр пыльников на целостность
Контроль уровня жидкости ГУР
Тест на свободный ход рейки при вывешенных колесах

Своевременная замена втулок или прижимного механизма в 90% случаев устраняет проблему на ранней стадии. Промедление же ведет к полному выходу рейки из строя, когда единственным решением становится дорогостоящая замена узла в сборе.

Тугое вращение руля: диагностика проблем с рейкой

Тугое вращение рулевого колеса часто указывает на неисправности в рулевой рейке. Этот симптом требует немедленной диагностики, так как может сигнализировать о критических износах или повреждениях механизма, влияющих на безопасность управления.

Диагностику начинают с визуального осмотра и проверки основных узлов рейки. Важно последовательно исключать возможные причины, начиная от состояния смазки и заканчивая целостностью внутренних компонентов.

Основные причины и методы проверки

1. Недостаток смазки или загустение:

Проверьте уровень и консистенцию смазки в картере рейки через заливную пробку
Загустевшая или загрязненная смазка требует замены

2. Износ зубчатой пары:

Проверьте люфт рулевого вала при покачивании колес
Прослушайте характерный стук или хруст при вращении руля на месте

3. Деформация корпуса рейки:

Осмотрите корпус на предмет механических повреждений или искривлений
Проверьте соосность креплений после возможных ударов по подвеске

4. Повреждение подшипников вала:

Определите заклинивание при вращении руля на поднятом автомобиле
Отсоедините кардан рулевого вала для проверки легкости хода рейки

5. Коррозия вала рейки:

Осмотрите оголенные участки вала через защитные гофры
Проверьте целостность пыльников на отсутствие разрывов

Признак	Возможная неисправность	Метод проверки
Тугость "на холодную"	Загустевшая смазка	Прогрев и повторная проверка
Рывки при повороте	Износ зубьев рейки	Замер усилия динамометром
Неравномерное усилие	Деформация вала	Люфтометр + визуальный осмотр

Важно: При диагностике гидроусилителя сначала исключите проблемы с насосом и приводом ремня. Проверьте уровень жидкости ГУР и отсутствие воздуха в системе. Только после этого переходите к детальной проверке рейки.

Утечка гидравлической жидкости из рейки

Утечка гидравлической жидкости в рулевой рейке – критическая неисправность, приводящая к снижению уровня жидкости в бачке, ухудшению работы усилителя и возможному полному отказу рулевого управления. Основными источниками протечек становятся изношенные уплотнители, поврежденные пыльники или коррозия корпуса рейки.

Игнорирование проблемы вызывает попадание воздуха в гидравлическую систему (эмульсирование жидкости), что проявляется гулом при повороте руля, увеличением усилия на руле и рывками. Длительная эксплуатация с утечкой провоцирует ускоренный износ насоса ГУР из-за работы "на сухую" и дорогостоящий ремонт смежных узлов.

Типовые причины и методы устранения

Распространенные точки протечек и способы их ремонта:

Сальник рулевого вала – замена манжеты с демонтажем рейки и снятием приводных валов.
Уплотнения золотникового механизма – восстановление требует разборки узла и установки ремкомплекта.
Повреждение пыльников – замена защитных чехлов с промывкой направляющих втулок.
Трещины в алюминиевом корпусе – аргонная сварка или замена рейки (при глубокой коррозии).

Для точной диагностики требуется:

Визуальный осмотр рейки на подъемнике (следы жидкости на пыльниках, корпусе, рулевых тягах).
Проверка уровня и состояния жидкости в бачке (пена, темный цвет).
Тест работы руля на заглушенном и работающем двигателе (тугость, посторонние шумы).

Симптом	Возможная причина
Масляные пятна под автомобилем	Износ сальников, повреждение шлангов ГУР
Вибрация руля при повороте	Воздух в системе из-за низкого уровня жидкости
Свист при крайних положениях руля	Завоздушивание, износ насоса ГУР

Важно: При обнаружении утечки запрещена эксплуатация автомобиля – жидкость может попасть на элементы тормозной системы. Ремонт включает замену ремкомплекта, промывку гидросистемы и обязательную прокачку для удаления воздуха. В 70% случаев достаточно восстановления оригинальными уплотнениями, но при коррозии вала или трещинах в картере требуется замена рейки.

Люфт руля: как определить критический показатель

Люфт в рулевом управлении – это свободный ход рулевого колеса до момента начала поворота колес. Незначительный люфт (в пределах нормы) присутствует в любой исправной системе для компенсации тепловых расширений и плавности работы. Основные причины его увеличения в рулевой рейке:

Износ зубчатой пары рейки и шестерни, деформация или разрушение пластиковых втулок и подшипников, ослабление крепления картера рейки к кузову, износ шаровых шарниров рулевых тяг или наконечников. Постепенно нарастающий люфт ухудшает точность управления и может перейти в критическую фазу.

Порядок проверки и критический люфт

Для измерения люфта потребуется помощник и простой люфтомер (линейка с угломером) или специализированный прибор:

Установите автомобиль на ровной площадке, колеса – в положении прямолинейного движения.
Запустите двигатель (для усилителя руля).
Поворачивайте рулевое колесо очень плавно в обе стороны до момента начала поворота колес.
Измерьте угол свободного хода руля (люфтомер крепится на обод).

Критическим считается люфт, превышающий:

10 градусов для легковых автомобилей;
20 градусов для грузовых автомобилей и автобусов.

Эти значения установлены ПДД и ГОСТом Р 51709-2001. Превышение требует немедленного ремонта рулевой рейки или смежных компонентов. Игнорирование критического люфта приводит к:

Последствие	Риск
Ухудшение реакции на поворот руля	Запоздалое маневрирование, авария
Самопроизвольное изменение траектории ("виляет")	Потеря контроля на скорости
Усиление вибраций на руле	Ускоренный износ рейки и подвески

При обнаружении люфта, близкого к критическому или превышающего норму, проведите диагностику для точного выявления изношенного узла (рейка, тяги, наконечники) и выполните ремонт или замену.

Вибрации на руле при движении: связь с рейкой

Вибрации на рулевом колесе при движении часто указывают на проблемы с рулевой рейкой или её компонентами. Этот симптом проявляется при разгоне, на определённых скоростях или при проезде неровностей, усиливаясь по мере износа деталей. Игнорирование вибраций усугубляет дефекты и может привести к поломке сопряжённых узлов.

Основные причины, связанные с рулевой рейкой:

Износ опорных втулок – люфт рейки в корпусе вызывает биение.
Деформация зубчатой рейки или шестерни – нарушает плавность зацепления.
Коррозия или механические повреждения на рабочих поверхностях.
Ослабление крепления корпуса рейки к кузову автомобиля.

Диагностика и решения

Для точного определения источника вибрации необходим комплексный подход:

Проверка момента затяжки болтов крепления рейки и кронштейнов.
Контроль состояния пыльников – разрывы приводят к попаданию грязи в механизм.
Измерение люфта рейки при помощи индикатора (допуск: до 0.5 мм).

Симптом	Вероятная причина	Способ устранения
Вибрация при разгоне 80-100 км/ч	Деформация вала рейки	Замена рейки в сборе
Биение на мелких неровностях	Износ втулок/подшипников	Реставрация с заменой втулок
Дрожь при торможении	Комбинированная неисправность (рейка + тормозная система)	Диагностика узлов в паре

Важно: вибрации могут усиливаться при одновременном износе ШРУСов или дисбалансе колёс. Перед ремонтом рейки исключите эти факторы. При замене деталей используйте оригинальные запчасти – некачественные аналоги быстро выходят из строя.

Износ зубчатой рейки и шестерни

Зубчатая передача "рейка-шестерня" является центральным узлом рулевого механизма, непосредственно преобразующим вращение рулевого вала в линейное перемещение рейки для поворота колес. Постоянное трение и высокие нагрузки делают эту пару наиболее уязвимым местом к износу.

Износ зубьев как на рейке, так и на ведущей шестерне неизбежен в процессе эксплуатации, однако его скорость и критичность определяются условиями работы, качеством смазки и исходными характеристиками материалов. Основная опасность заключается в нарушении точности и плавности передачи усилия от руля к колесам.

Проявления и последствия износа

Симптомы изношенной зубчатой пары обычно хорошо заметны водителю:

Стук или скрежет в рулевой колонке/рейке: Особенно явный при движении по неровностям или при резком повороте руля на месте.
Увеличенный свободный ход (люфт) руля: Рулевое колесо проворачивается на некоторый угол без немедленной реакции колес.
Тугое вращение руля или "заедание": Возникает из-за деформации или сколов зубьев, мешающих плавному зацеплению.
Неравномерное усилие на руле: Вращение может быть легким в одних положениях и резко тяжелеть в других ("закусывание").
Вибрация рулевого колеса: Часто передается от неровностей зацепления изношенных зубьев.

Последствия игнорирования износа зубчатой пары критичны: прогрессирующий люфт и заедания значительно ухудшают управляемость, предсказуемость поведения автомобиля и, в крайних случаях (например, при поломке зуба), могут привести к частичной или полной потере управления, создавая аварийную ситуацию.

Причины и диагностика

Основными факторами, ускоряющими износ, являются:

Недостаток или деградация смазки: Основная причина. Смазка вымывается, стареет, теряет свойства или изначально залита в недостаточном объеме.
Попадание абразива и влаги: Пыль, грязь, песок, дорожные реагенты и вода проникают через поврежденные пыльники рулевых тяг, превращая смазку в абразивную пасту.
Эксплуатационные нагрузки: Частая езда по плохим дорогам, удары по колесам (ямы, бордюры), агрессивное руление на месте создают пиковые нагрузки на зубья.
Естественный износ: Результат длительной эксплуатации даже в идеальных условиях.
Некачественные материалы или брак: Редко, но встречается.

Диагностика состояния зубчатой пары требует опыта и часто частичной разборки:

Метод диагностики	На что обратить внимание
Визуальный осмотр (после снятия пыльников или рейки)	Сколы, выкрашивание, задиры, глубокие царапины на рабочих поверхностях зубьев рейки и шестерни; наличие грязной, загустевшей или отсутствующей смазки; следы коррозии.
Проверка люфта и усилия вращения	Величина свободного хода руля; наличие "мертвых" зон или зон с резко возросшим усилием при медленном проворачивании руля на подъемнике (двигатель заглушен).
Акустическая диагностика	Характер и локализация стуков/скрежета при покачивании руля или проезде неровностей.

Важно понимать: При значительном износе или повреждении зубьев ремонт путем шлифовки или замены отдельных элементов обычно невозможен или экономически нецелесообразен. Единственным надежным решением является замена рулевой рейки в сборе или (реже, если доступен ремкомплект) установка новой пары "рейка-шестерня" с обязательной заменой всех уплотнений и пыльников, а также заливкой рекомендованной смазки. Попытки "подтянуть" рейку для компенсации износа зубьев лишь временно маскируют проблему и ускоряют окончательный выход узла из строя.

Выработка на направляющих втулках и подшипниках

Постепенная выработка на направляющих втулках и опорных подшипниках рулевой рейки возникает из-за постоянного трения при движении зубчатого вала. Основные причины – естественный износ, загрязнение смазки, недостаточное уплотнение узла или перекосы при установке. Втулки, обычно изготовленные из бронзы или полимерных композитов, теряют геометрию, а в подшипниках разрушаются сепараторы или шарики.

Неравномерный зазор между зубьями рейки и шестерней приводит к утечкам гидравлической жидкости, вибрации руля и характерному стуку на неровностях. При критическом износе возможны заклинивание рулевого вала или полная потеря контроля над управлением. Диагностируется проблема проверкой люфта рулевого вала в продольном направлении при снятой тяге.

Способы устранения дефекта

Замена втулок – растачивание посадочных мест под новые ремонтные втулки с увеличенной толщиной стенок
Регулировка поджима – коррекция зазора регулировочными шайбами или гайкой на торце вала (только при незначительной выработке)
Установка подшипников скольжения – замена шарикоподшипников на бронзовые втулки с тефлоновым покрытием
Комплексный ремонт – совместная замена втулок, сальников и упорных подшипников с последующей притиркой зубьев

Важно: после ремонта обязательна проверка герметичности гидросистемы и усилия вращения рулевого вала (не более 0.8-1.2 Н·м). Пренебрежение калибровкой поджимного механизма вызывает перегрев узла и ускоренный износ новых компонентов.

Разгерметизация сальников и уплотнителей

Основной признак разгерметизации – появление течи масла на корпусе рейки или пыльниках рулевых тяг. Жидкость скапливается под автомобилем, уровень в бачке ГУР падает, а при повороте руля может слышаться гул или вой насоса из-за подсоса воздуха.

Проблема возникает из-за естественного старения резины, механических повреждений (например, коррозией вала), использования некондиционной рабочей жидкости или экстремальных температур. Игнорирование течи приводит к полному выходу из строя насоса ГУР и ускоренному износу деталей рейки из-за недостатка смазки.

Ремонтные решения

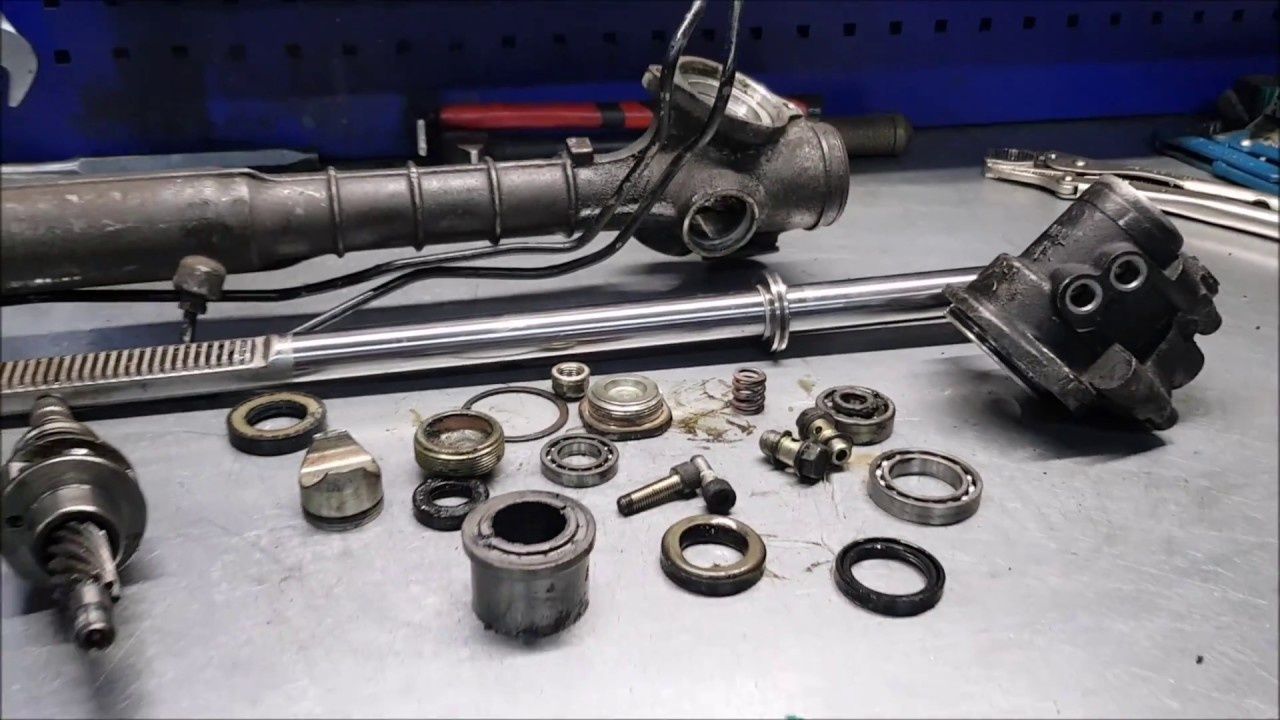

Устранение неисправности требует обязательной разборки узла. Алгоритм действий:

Демонтаж рулевой рейки с автомобиля.
Чистка и дефектовка валов на предмет задиров и коррозии (шлифовка при незначительных повреждениях).
Замена всех сальников и уплотнителей ремкомплектом. Важно устанавливать оригинальные или качественные аналоги.
Промывка гидросистемы для удаления продуктов износа и старой жидкости.
Заправка рекомендованной производителем жидкостью ГУР и удаление воздуха из системы.

Критичные моменты при ремонте:

Поврежденный вал быстро уничтожит новый сальник. При глубоких рисках требуется замена вала или всей рейки.
Некачественные уплотнители не обеспечат герметичность даже на исправной рейке.
Неправильная установка сальника (перекос, повреждение кромки) гарантирует повторную течь.

Симптом	Последствия без ремонта	Стоимость игнорирования
Капли масла на пыльниках	Завоздушивание системы ГУР	Износ насоса (+30-50% к ремонту)
Масляные пятна под авто	Снижение уровня жидкости	Риск заклинивания рейки
Гул при повороте руля	Ускоренный износ шестерен рейки	Необходимость замены узла (дороже в 3-5 раз)

Коррозия вала рейки: причины и последствия

Основной причиной коррозии вала рулевой рейки является нарушение герметичности защитных пыльников. При повреждении резиновых гофр внутрь механизма проникают влага, дорожные реагенты и абразивные частицы. Особенно опасны микротрещины в пыльниках, незаметные при визуальном осмотре, через которые медленно просачивается влага.

Дополнительными факторами риска выступают агрессивная зимняя эксплуатация (контакт с солевыми растворами), механические повреждения защитного покрытия вала при непрофессиональном ремонте, а также длительный простой автомобиля в условиях высокой влажности. Электрохимическая коррозия ускоряется при нарушении контакта массы кузова с рулевым механизмом.

Последствия коррозионного разрушения

Ускоренный износ сальников – ржавчина на вале работает как абразив, разрушая уплотнители и вызывая течь гидравлической жидкости.
Заклинивание рулевого вала – коррозионные отложения увеличивают трение, препятствуя свободному перемещению рейки, особенно в крайних положениях.
Люфт и стуки в рулевом управлении – ржавчина "съедает" рабочие поверхности, приводя к потере точного контакта между шестерней и зубьями рейки.
Разрушение зубчатой части вала – глубокие коррозионные раковины на зубьях провоцируют сколы и критическую потерю прочности.

Эксплуатация автомобиля с корродированным валом рейки недопустима: прогрессирующее ухудшение точности рулевого управления создает прямую угрозу безопасности. Восстановление сильно поврежденных валов шлифовкой или наплавкой экономически нецелесообразно и не гарантирует надежности – требуется замена узла в сборе.

Диагностика рейки на подъемнике: пошаговый осмотр

Перед началом осмотра убедитесь, что автомобиль надежно зафиксирован на подъемнике. Очистите рулевую рейку от грязи и масляных потеков для точной визуальной оценки.

Снимите защитные щитки или элементы подрамника при необходимости для доступа к рейке. Проверьте уровень жидкости ГУР при наличии гидравлической системы и запустите двигатель на 1-2 минуты для циркуляции масла.

Этапы диагностики

1. Визуальный осмотр на утечки:

Исследуйте корпус рейки, сальники, шланги и соединения
Отметьте наличие масляных подтеков на гидравлических моделях
Проверьте целостность резиновых уплотнений вала рейки

2. Контроль пыльников:

Прокрутите руль до упора в обе стороны
Осмотрите гофры на разрывы и трещины
Убедитесь в отсутствии смазки внутри пыльников (признак повреждения сальников)

3. Проверка люфтов и зазоров:

Элемент	Метод проверки	Норма
Осевой люфт вала	Покачивание рулевой тяги рукой	До 1 мм
Зазор в зубчатой паре	Помощник вращает руль при зажатых тягах	Отсутствие стука

4. Тестирование под нагрузкой:

Заведите двигатель (для ГУР/ЭУР)
Проверьте усилие на руле на разных углах поворота
Выявите закусывания или неравномерное движение

5. Финишный контроль:

Осмотрите крепежные кронштейны на трещины
Проверьте состояние опорных втулок
Оцените уровень шума при работе

Проверка давления в системе гидроусилителя

Контроль рабочего давления ГУР – критически важный этап диагностики рулевой рейки. Низкое давление приводит к тугому вращению руля, стукам или вою насоса, а избыточное провоцирует течи сальников и ускоренный износ элементов. Для точной проверки необходим манометр с диапазоном до 150 атм, адаптер для врезки в систему и техническая документация с нормативами давления для конкретной модели авто.

Замеры выполняются на прогретой жидкости (50–60°C) при работающем двигателе. Манометр подключается между насосом ГУР и рулевой рейкой, заменяя штатную трубку высокого давления или через специальный диагностический разъем. Последовательность действий:

Холостой ход: Фиксация давления на оборотах 800–1000 об/мин при удержании руля в нейтральном положении.
Пиковое давление: Замер при полном выворачивании руля до упора (не более 5 секунд!).
Проверка клапана: Оценка реакции при резком перекрытии потока (используется запорный клапан манометра).

Полученные данные сравниваются с таблицей спецификаций:

Параметр	Нормальное значение	Признаки отклонения
Холостой ход	0.8–1.5 атм	Завоздушивание, износ насоса
Пиковое давление	80–110 атм*	Неисправность редукционного клапана, засор
Сброс при закрытии	Скачок до 140 атм с последующей стабилизацией	Залипание клапана, деформация шлангов

*Точные значения зависят от модели авто (указаны усредненные данные для легковых ТС). Расхождения более 15% от нормы указывают на неисправность насоса, забитый фильтр, износ уплотнений рейки или проблемы с клапанным блоком. Если давление в норме, но симптомы сохраняются – причина в механической части рейки или рулевых тягах.

Замена пыльников рулевой рейки: технология работ

Основная задача пыльников – защита внутренних элементов рулевой рейки (тяг, зубчатого вала) от попадания грязи, пыли, влаги и абразивных частиц. Повреждение защитного чехла (трещины, разрывы, потеря герметичности) приводит к вымыванию смазки, ускоренному износу шарниров и самой рейки, коррозии, появлению стуков и увеличению люфта рулевого управления. Своевременная замена изношенных пыльников критически важна для сохранения работоспособности всего узла.

Работы требуют доступа к рулевым тягам и их отсоединения от поворотных кулаков. Для этого автомобиль должен быть надежно зафиксирован на подъемнике или смотровой яме, колеса сняты. Предварительно рекомендуется отметить положение тяг относительно резьбовых наконечников (или замерить расстояние от центра наконечника до края тяги) для последующей примерной регулировки схождения колес. Это минимизирует развал-схождение после сборки.

Последовательность замены пыльника

Демонтаж колеса: Ослабьте болты крепления колеса на весу, затем поднимите и надежно зафиксируйте автомобиль. Снимите колесо.
Отсоединение рулевой тяги:
- Сбейте или открутите контргайку рулевой тяги.
- С помощью съемника для рулевых наконечников отсоедините тягу от поворотного кулака ступицы. Избегайте ударов молотком по наконечнику напрямую.
Снятие старого пыльника:
- Ослабьте хомут крепления пыльника со стороны рейки (если есть).
- Сдвиньте пыльник вдоль тяги в сторону рейки, оголив шлицевое соединение тяги с рейкой.
- Отметьте или запомните количество витков при выкручивании тяги из рейки специальным ключом (ключ "шестигранник" или специнструмент).
- Полностью выкрутите тягу из рейки и снимите старый пыльник.
Очистка и подготовка: Тщательно очистите шлицы вала рейки и резьбу тяги от старой смазки и загрязнений. Осмотрите вал рейки на предмет коррозии и повреждений.
Установка нового пыльника:
- Нанесите свежую смазку (обычно литол-24 или специальная ШРУС-смазка) внутрь нового пыльника и на шлицы вала рейки.
- Наденьте новый пыльник на вал рейки, узкой стороной к рейке.
- Вкрутите рулевую тягу в рейку на точно отмеченное ранее количество витков.
- Натяните пыльник на посадочное место рейки и зафиксируйте его штатным хомутом (если предусмотрен).
- Равномерно распределите смазку внутри пыльника, избегая перекоса.
- Натяните пыльник на корпус рулевой тяги и зафиксируйте его вторым хомутом.
Сборка:
- Установите тягу в поворотный кулак и затяните гайку крепления с требуемым моментом. Законтрите ее (если требуется).
- Повторите процедуру для второй стороны (если меняются оба пыльника).
- Установите колеса и опустите автомобиль.

Ключевые моменты и требования

Момент затяжки гайки наконечника	Строго по спецификации производителя автомобиля. Недостаточная затяжка опасна отворачиванием!
Хомуты	Используйте только новые, идущие в комплекте с пыльником. Старые хомуты часто теряют упругость.
Смазка	Обязательно! Только разрешенные производителем типы. Без смазки шарнир быстро износится.
Количество витков тяги	Точное соблюдение отмеченного числа витков критично для сохранения угла схождения колес.
Контроль после замены	Обязательная проверка углов установки колес (развал-схождение) на стенде.

После замены обоих пыльников и сборки необходимо незамедлительно выполнить регулировку развала-схождения колес. Даже точное соблюдение числа витков при вкручивании тяги не гарантирует сохранение исходных параметров. Пренебрежение этой операцией приведет к ускоренному износу шин и ухудшению курсовой устойчивости.

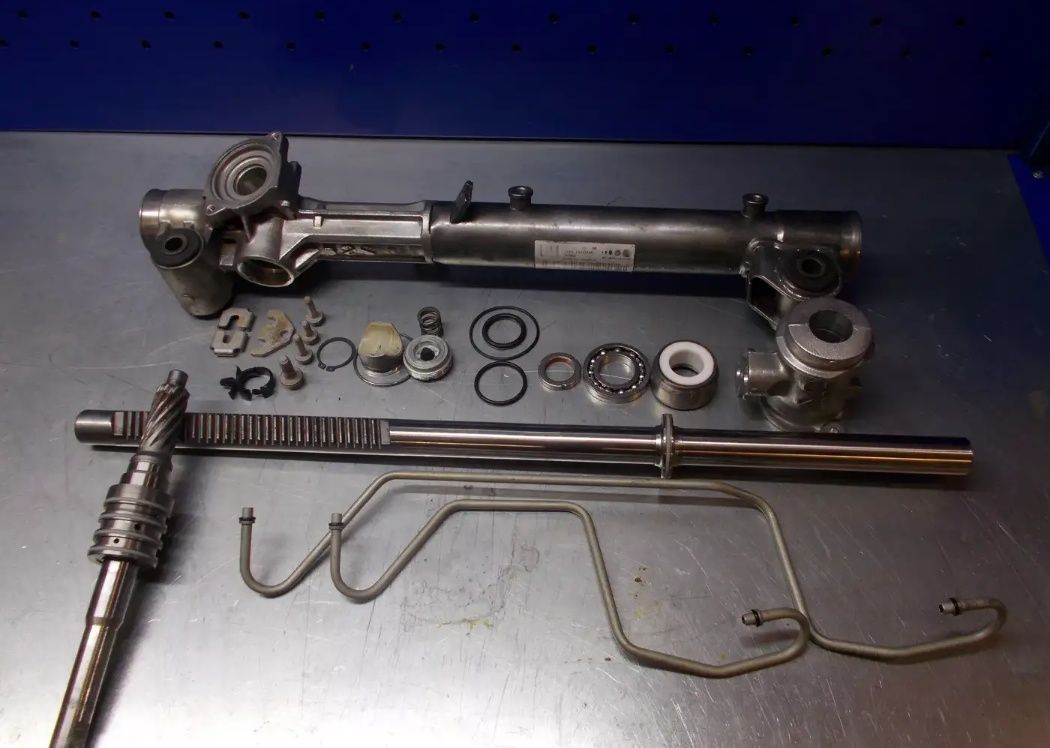

Ремонт гидравлической части: замена сальников

Замена сальников гидравлической рейки критична для устранения течей рабочей жидкости и восстановления герметичности системы. Изношенные уплотнения приводят к падению давления в контуре, ухудшению усилия на руле и загрязнению узла дорожной пылью. Работы требуют полной разборки рейки с демонтажем вала и поршневой группы для доступа к изношенным элементам.

Необходимо использовать ремкомплект, специфичный для модели рейки, так как сальники имеют уникальные посадочные размеры и материал исполнения. Обязательна промывка всех деталей чистой гидравлической жидкостью перед установкой новых уплотнений. Поверхности вала и посадочных мест проверяются на отсутствие задиров и коррозии – даже микроскопические дефекты спровоцируют повторную течь.

Технология замены сальников

Демонтаж старых уплотнений: Сальники извлекаются специнструментом без повреждения корпуса рейки. Запрещено применение острых предметов.
Подготовка поверхностей: Посадочные канавки очищаются от грязи и остатков старой смазки. Вал полируется пастой ГОИ при наличии рисок.
Установка новых сальников:
- Направляющие кромки смазываются чистым маслом
- Уплотнения запрессовываются оправкой строго параллельно
- Контроль глубины посадки по канавке
Сборка: Вал вводится в корпус без перекоса. Защитные пыльники монтируются после проверки хода вала.

После сборки выполняется прокачка гидросистемы для удаления воздуха. Первые 50 км пробега избегают резких поворотов руля для приработки уплотнений. Качественная замена сальников исключает течь минимум на 50 000 км при условии использования оригинальных запчастей и чистого рабочего масла.

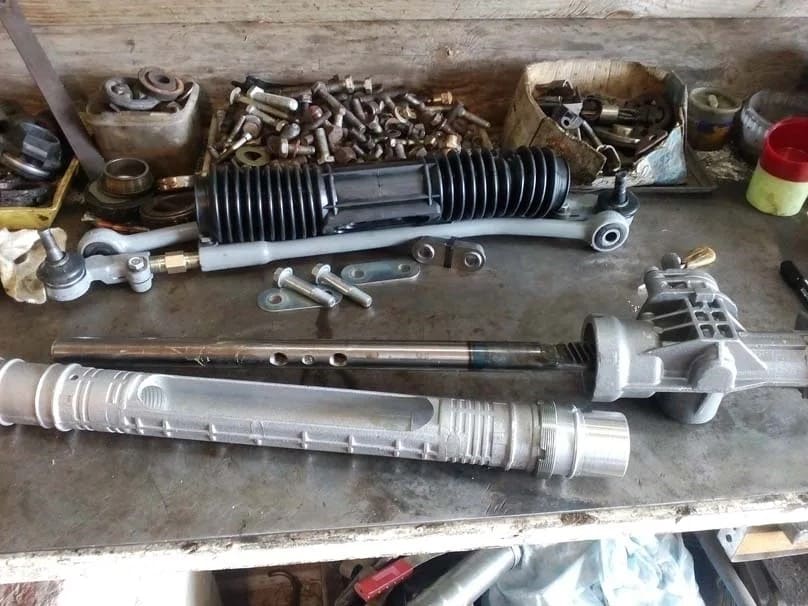

Переборка механического узла: шлифовка вала

Шлифовка вала рулевой рейки – критически важный этап восстановления механизма при износе рабочей поверхности. Процесс устраняет задиры, царапины и эллипсность, образовавшиеся в результате контакта с зубчатой рейкой и воздействия нагрузок. Качественная обработка восстанавливает геометрическую точность вала и обеспечивает правильное зацепление.

Технология требует специализированного оборудования: токарно-шлифовального станка с точными патронами и алмазными кругами. Вал фиксируется в центрах для минимизации биения, после чего мастер последовательно снимает минимальный слой металла с шестерни и опорных шеек до достижения идеально гладкой цилиндрической поверхности. Контроль размеров ведется микрометрами и нутромерами на каждом этапе.

Ключевые этапы шлифовки

Дефектовка: Измерение вала микрометром для выявления степени износа и определения ремонтного размера.
Установка в станок: Тщательная центровка вала в патроне и задней бабке станка для исключения радиального биения.
Черновая обработка: Снятие основного слоя износа алмазным кругом с охлаждением эмульсией.
Чистовая шлифовка: Доводка поверхности до требуемой шероховатости Ra 0,32-0,63 мкм.
Контроль качества: Проверка:
- Диаметра шестерни и шеек по всей длине
- Отсутствия конусности и бочкообразности
- Соосности опорных поверхностей

Важно: При значительном износе вал требует наращивания гальваническим хромированием перед шлифовкой. Толщина слоя хрома составляет 0,1-0,3 мм, после чего поверхность обрабатывается до номинального размера. Альтернатива – установка ремонтной втулки на опорные шейки с последующей расточкой и шлифовкой.

Параметр	Допуск	Инструмент контроля
Диаметр шестерни	±0,01 мм	Микрометр
Биение шестерни	≤ 0,03 мм	Индикатор на стойке
Шероховатость	Ra ≤ 0,63 мкм	Профилометр/эталон

После шлифовки вал подвергается промывке для удаления абразивной пыли и антикоррозийной обработке. Финишный этап – притирка шестерни к зубьям рейки для оптимизации контакта и снижения шума при работе. Отклонение от технологических норм на любом этапе приводит к ускоренному износу узла и появлению люфта.

Замена рулевой тяги и наконечников

Замена рулевых тяг и наконечников выполняется при появлении стуков в передней подвеске, неравномерном износе покрышек или увеличении люфта рулевого колеса. Процедура требует точности, так как напрямую влияет на углы установки колес и безопасность управления.

Перед началом работ автомобиль устанавливается на ровную поверхность, фиксируется противооткатными упорами и снимаются колеса. Обязательно отмечается положение старых тяг относительно резьбовых соединений для сохранения базовых настроек схождения.

Этапы замены

Демонтаж старых элементов:
- Откручивание контргайки рулевой тяги
- Выпрессовка наконечника из поворотного кулака съемником
- Отсоединение тяги от рейки с учетом меток положения
Подготовка новых деталей:
- Очистка резьбовых соединений на рулевой рейке
- Обработка посадочных мест консистентной смазкой
Установка:
- Фиксация тяги на рейке по ранее нанесенным меткам
- Затяжка крепления с рекомендуемым моментом
- Соединение наконечника с поворотным кулаком
- Закручивание гайки шарового шарнира с последующей фиксацией шплинтом

Обязательные действия после замены: регулировка схождения колес на стенде. Пренебрежение этим этапом приведет к ускоренному износу шин и ухудшению курсовой устойчивости. Проверка герметичности пыльников наконечников предотвратит попадание грязи в шарниры.

Снятие рейки с автомобиля: ключевые этапы

Перед началом работ убедитесь в наличии необходимого инструмента: набор ключей и головок, съемник шаровых опор, домкрат, подставки под кузов, защитные очки. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания в электроцепях.

Автомобиль должен быть надежно зафиксирован на ровной поверхности с помощью стояночного тормоза и противооткатных упоров. Поднимите переднюю часть домкратом, установите на подставки и снимите передние колеса для обеспечения доступа к компонентам подвески и рулевого управления.

Последовательность демонтажа

Отсоединение рулевых тяг: Снимите защитные колпачки с шаровых шарниров. Используя съемник, отсоедините рулевые тяги от поворотных кулаков. Зафиксируйте положение регулировочных муфт тяг (например, краской) для сохранения углов установки колес.
Отключение гидравлических линий/электрических разъемов:
- Для гидравлических реек: Подставьте емкость под патрубки. Ослабьте хомуты и отсоедините шланги подачи и возврата жидкости от рейки. Заглушите отверстия чистыми пробками.
- Для электроусилителя (ЭУР): Отожмите фиксатор и отсоедините электрический разъем датчика положения/момента на рулевой колонке и разъем самого блока ЭУР (если он интегрирован в рейку).
Отсоединение карданного вала рулевой колонки: Найдите соединение кардана с валом рейки (обычно под педальным узлом). Ослабьте стяжной болт или гайку крепления и аккуратно снимите кардан, сдвигая его вверх по шлицам.
Снятие креплений рейки: Определите точки крепления рейки к подрамнику или кузову (обычно 2 или 3 болта/шпильки). Выкрутите крепежные болты/гайки, используя удлинители и головки подходящего размера.
Извлечение узла: Поддерживая рейку снизу, аккуратно выведите ее из посадочных мест. Осторожно опустите и вытяните агрегат в сторону, избегая перегибов оставшихся проводов или трубок. Убедитесь, что ничего не мешает свободному демонтажу.

Тип рейки	Особенности при снятии
Гидравлическая (ГУР)	Обязательная слив жидкости, защита от грязи при отсоединении шлангов высокого давления
Электрическая (ЭУР)	Аккуратное обращение с проводкой, маркировка разъемов перед отключением

Важно: Избегайте повисания рейки на рулевых тягах или шлангах – это может повредить элементы системы. После извлечения тщательно очистите посадочные места и резьбовые соединения для облегчения последующей установки.

Установка отремонтированной рейки: нюансы крепления

Ключевой этап монтажа – точное позиционирование рейки относительно рулевых тяг и промежуточного вала. Малейшее смещение провоцирует ускоренный износ деталей и вибрации на руле. Предварительно очистите посадочные площадки кузова от грязи и следов коррозии, используя металлическую щетку или абразивный круг.

Проверьте целостность резьбовых отверстий в кузовных элементах – сорванная резьба недопустима. При установке не затягивайте крепежные болты сразу "внатяг". Сначала наживите все элементы соединения, убедившись в свободном ходе рейки без перекосов, затем последовательно обтяните с моментом, указанным производителем ТС.

Критические моменты фиксации

Правый/левый кронштейны: Затяжка осуществляется крест-накрест в 3 этапа (предварительный, основной, контрольный) динамометрическим ключом. Пренебрежение моментом затяжки ведет к деформации корпуса рейки.
Соединение с рулевым валом: Шлицы муфты должны входить без усилия. Запрещено совмещать детали ударами – это повреждает демпфер. Фиксирующий болт меняется на новый и обрабатывается анаэробным фиксатором резьбы.
Тяги: Резьбовое соединение с рейкой уплотняется фум-лентой или герметиком. Контргайки затягиваются после регулировки развала-схождения.

Элемент крепления	Риск при нарушении	Метод контроля
Основные кронштейны (2-4 болта)	Люфт корпуса, стук при езде	Повторная протяжка после 500 км пробега
Стяжная пластина (на части авто)	Деформация зубчатого механизма	Визуальная проверка зазора между пластиной и кузовом
Электропроводка (ЭУР)	Ошибки системы усилителя	Фиксация хомутов в штатных точках без натяга

После монтажа обязательно проверьте свободу хода руля на поднятом авто – вращение должно происходить плавно, без заеданий. Не подключая гидравлику или электроразъемы, переместите рейку от упора до упора вручную, оценивая равномерность усилия.

Залейте рабочую жидкость (для ГУР), прокачайте систему при вывешенных колесах.
Выполните регулировку развала-схождения на стенде.
Проверьте герметичность соединений под нагрузкой (парковка с вывернутыми колесами).

Регулировка зацепления шестерни после сборки

Правильная регулировка зацепления шестерни рулевого вала и зубчатой рейки критична для точной работы рулевого механизма. Недостаточный зазор вызывает повышенный износ и заедание, а чрезмерный – приводит к появлению опасного люфта руля и ухудшению отклика.

Процедура выполняется после установки рейки в корпус и предварительной затяжки креплений. Основным регулировочным элементом служит винт, расположенный на торцевой крышке или в верхней части картера, который изменяет положение подпятника рейки относительно шестерни.

Последовательность регулировки

Ослабьте контргайку регулировочного винта.
Медленно затягивайте регулировочный винт до момента устранения зазора в зацеплении, контролируя вращение рулевого вала.
Проверьте ход рейки: вал должен вращаться плавно, без закусываний по всему диапазону. Появление тугого хода требует ослабления регулировки.
Зафиксируйте положение винта контргайкой с предписанным моментом затяжки (обычно 15-25 Н·м).

После регулировки обязательно выполните проверку:

Люфт рулевого колеса на стоящем авто не должен превышать 5-10°.
При вращении вала от упора до упора усилие должно быть равномерным, без провалов и заклиниваний.

Параметр	Норма	Признак ошибки
Сопротивление вращению	Плавное, без рывков	Тугое вращение или заедание
Люфт рулевого вала	Отсутствует	Слышимый стук при покачивании руля

Важно! Перетяжка регулировочного винта вызывает перегрев и ускоренный износ пар трения. При отсутствии опыта используйте динамометрический ключ и сверяйтесь с технической документацией производителя.

Прокачка системы гидроусилителя руля

Прокачка системы ГУР – обязательный этап после замены рулевой рейки, насоса или шлангов для удаления воздушных пробок. Воздух в системе вызывает шум, жесткость руля и ускоренный износ деталей из-за недостаточной смазки и перегрева.

Перед началом убедитесь в герметичности всех соединений и уровне жидкости (используйте тип, указанный производителем). Заглушите двигатель, откройте бачок ГУР и подготовьте чистую ветошь для возможных подтеков.

Последовательность прокачки

Выполните действия строго по порядку:

Залейте жидкость в бачок до отметки MAX.
Без запуска двигателя: 5-7 раз медленно поверните руль от упора до упора. Контролируйте уровень жидкости, доливая при необходимости.
Запустите двигатель на 1-2 минуты. Повторите вращение рулем влево-вправо 3-4 раза в пределах рабочего хода (не до упоров!).
Заглушите мотор. Проверьте уровень жидкости, устраните пену (если появилась) и долейте до нормы.
Повторите пункты 2-4 до исчезновения воздушных пузырей в бачке и посторонних шумов при работе.

Важные нюансы:

Не удерживайте руль в крайних положениях более 5 секунд – это перегружает насос.
При сильном вспенивании жидкости дайте системе отстояться 10-15 минут перед продолжением.
Проверьте работу ГУР на ходу: руль должен вращаться плавно без рывков и воя.

Типичные признаки успешной прокачки:

Показатель	Норма
Уровень жидкости	Стабилен между MIN/MAX на прогретой системе
Звук работы	Равномерный гул насоса без визга и бульканья
Ход руля	Легкий и предсказуемый во всем диапазоне

Профилактика поломок: защита пыльников и жидкости

Пыльники рулевой рейки выполняют критическую функцию, изолируя подвижные элементы от абразивных частиц, влаги и дорожных реагентов. Их герметичность напрямую влияет на ресурс рейки: даже микротрещины провоцируют попадание грязи на зубчатое зацепление и втулки, вызывая ускоренный износ, коррозию и заклинивание механизма. Регулярный осмотр целостности резиновых гофр – обязательное условие безотказной работы рулевого управления.

Гидравлическая жидкость в системах с ГУР обеспечивает смазку трущихся поверхностей, передачу усилия и отвод тепла. Потеря эксплуатационных свойств (окисление, загрязнение металлической стружкой, снижение вязкости) или недостаточный уровень из-за утечек приводят к повышенным нагрузкам на детали, шумам при повороте руля, заеданию рейки и выходу из строя насоса. Контроль состояния и объема жидкости предотвращает эти проблемы.

Ключевые профилактические меры

Защита пыльников:

Визуальная проверка гофр на отсутствие трещин, разрывов и следов масла при каждом ТО (минимум 2 раза в год)
Немедленная замена пыльников при обнаружении повреждений, даже локальных
Очистка поверхности от грязи и реагентов после зимней эксплуатации
Использование оригинальных или качественных аналогов при замене

Контроль гидравлической жидкости:

Проверка уровня в бачке на холодном двигателе ежемесячно
Замена жидкости строго по регламенту производителя (в среднем каждые 60 000 км)
Применение только рекомендованной спецификации жидкости
Визуальная диагностика состояния: пена, помутнение или темно-коричневый цвет сигнализируют о необходимости срочной замены

Рекомендуемые интервалы обслуживания:

Компонент	Процедура	Периодичность
Пыльники	Визуальный осмотр	Каждые 10 000 км
Пыльники	Замена при повреждении	Немедленно
Жидкость ГУР	Контроль уровня/цвета	Ежемесячно
Жидкость ГУР	Полная замена	Каждые 2-4 года

Пренебрежение этими правилами ведет к каскадным поломкам: изношенный пыльник вызывает коррозию рейки, а загрязненная жидкость ускоряет износ уплотнений и насоса. Регулярная профилактика в 3-4 раза дешевле ремонта вышедшего из строя узла. Особое внимание уделяйте состоянию пыльников после езды по гравию или глубоким лужам – мелкие камни и гидроудар часто повреждают резину.

Список источников

При подготовке материалов о рулевой рейке и её ремонте использовались специализированные технические источники, гарантирующие точность приведённой информации. Основное внимание уделялось современным руководствам по обслуживанию и авторитетным профильным изданиям.

Ключевые источники включают документацию производителей автомобилей, инженерные справочники по рулевому управлению и практические пособия по диагностике. Данные были верифицированы на соответствие актуальным стандартам ремонта.

Руководства по ремонту и техническому обслуживанию - Официальные издания автопроизводителей (VAG, BMW, Toyota)
Технические справочники по рулевому управлению - Учебные пособия для автотехникумов
Сервисные бюллетени производителей компонентов - TRW, ZF, Delphi
Профессиональные диагностические протоколы - Данные систем Bosch KTS, Launch X431
Методические материалы по гидравлическим системам - Сборники институтов автосервиса
Каталоги запасных частей - Электронные базы Exist, TecDoc
Инженерные исследования износа узлов рулевого механизма - Отчёты НИИ автомобильного транспорта
