Ремонт селектора АКПП - устранение неисправности

Статья обновлена: 18.08.2025

Селектор переключения передач АКПП – критически важный элемент управления автомобилем. Его неисправность полностью блокирует эксплуатацию транспортного средства.

Типичные признаки поломки включают заклинивание рычага, самопроизвольное переключение режимов или отсутствие реакции на действия водителя. Своевременная диагностика предотвращает риск обездвиживания машины в неподходящий момент.

Инструменты и расходники для самостоятельного ремонта

Перед началом работ подготовьте минимальный набор инструментов для разборки селектора и диагностики контактных групп. Отсутствие специализированного оборудования компенсируется аккуратностью и внимательностью при демонтаже узла.

Обязательно уточните модель АКПП и спецификацию селектора – это определяет тип крепежа, размеры контактных дорожек и особенности механизма блокировки. Используйте техническую документацию производителя или форумы вашей марки авто.

Комплект для выполнения работ

Базовые инструменты:

Набор отверток (крестовые, плоские, Torx – в зависимости от крепежа)
Набор гаечных ключей или головок (размеры 8-14 мм)
Пинцет для работы с мелкими пружинами и контактами
Мультиметр для прозвонки цепей и проверки сопротивления
Надфили/наждачная бумага (мелкозернистая) для очистки контактов
Кисточка или баллончик со сжатым воздухом для удаления абразивной пыли

Расходные материалы:

Очиститель контактов (специализированный спрей, не содержащий масла)
Смазка для подвижных элементов (тефлоновая или силиконовая)
Термостойкая смазка для штока селектора (например, Molykote G-n Plus)
Диэлектрическая смазка для разъемов
Контактный восстанавливающий состав (например, Liqui Molly Kontaktsplel)
Запасные контактные пластины/шарики (при сильном износе)

Техника безопасности при работе с электронными компонентами АКПП

Перед началом любых работ с электронными компонентами селектора АКПП обязательно отсоедините отрицательную клемму аккумуляторной батареи. Убедитесь в отсутствии напряжения на разъёмах контроллера коробки передач с помощью мультиметра, даже после отключения питания – некоторые цепи сохраняют остаточный заряд. Игнорирование этого этапа может привести к короткому замыканию и выходу из строя блока управления.

Используйте исключительно инструменты с диэлектрическими рукоятками при проверке контактов или демонтаже разъёмов. Запрещается прикасаться к токоведущим частям или печатным платам селектора металлическими предметами (ключами, отвёртками без изоляции) – это чревато повреждением микросхем и возникновением неконтролируемых токовых утечек. Все манипуляции выполняйте только в сухих условиях.

Ключевые требования безопасности

Защита от статического электричества: Надевайте антистатический браслет, закреплённый на "массе" автомобиля. Работайте на антистатическом коврике при диагностике снятых модулей.
Обращение с компонентами: Не касайтесь пальцами контактных групп разъёмов и выводов микросхем. Храните демонтированные электронные блоки в антистатических пакетах.
Запрещённые действия:
- Подача напряжения на компоненты вне схемы АКПП
- Чистка плат селектора металлическими щётками или сжатым воздухом
- Использование паяльного оборудования без термостатической защиты

Риск	Мера предотвращения
Повреждение ЭБУ статическим разрядом	Заземление через антистатический браслет
Короткое замыкание при диагностике	Проверка цепей только в режиме вольтметра/омметра
Термическое разрушение компонентов	Применение паяльника мощностью не выше 25 Вт

При повторном подключении аккумулятора после завершения работ убедитесь в правильности сборки всех разъёмов и отсутствии оголённых проводов. Первое включение проводите без запуска двигателя – проверьте реакцию системы на положение селектора через диагностический сканер. Только после подтверждения корректной работы электронных компонентов допускается эксплуатация автомобиля.

Демонтаж боковых декоративных панелей тоннеля селектора

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите подлокотник или чехол селектора, если они блокируют доступ к панелям. Проверьте наличие дополнительных элементов (пепельницы, заглушки), которые необходимо демонтировать перед началом работ.

Изучите конструкцию тоннеля: боковые панели обычно крепятся пластиковыми клипсами и винтами, скрытыми под декоративными накладками. Подготовьте набор неметаллических монтажных лопаток, крестовую отвертку и пинцет для извлечения крепежных элементов.

Порядок снятия панелей

Выполняйте операции последовательно для каждой стороны тоннеля:

Подденьте монтажной лопаткой декоративные заглушки в зоне крепления панели к консоли
Выкрутите винты Torx/Phillips, обнаруженные под заглушками
Начните отщелкивать клипсы от переднего края панели, двигаясь к задней части салона
Придерживайте освобожденный край панели, чтобы избежать резкого срыва клипс
Отсоедините разъемы подсветки/кнопок (при наличии), нажав на фиксатор колодки

Тип крепежа	Метод демонтажа	Важные нюансы
Пластиковые клипсы	Поддевание лопаткой под углом 45°	Не прилагать вертикальное усилие – возможен слом
Винты с потайной головкой	Откручивание крестовой отверткой	Использовать магнитный держатель для предотвращения падения в механизмы
Фиксаторы типа "ласточкин хвост"	Сдвиг панели вдоль плоскости крепления	Предварительно снять соседние элементы для доступа

Критические моменты: Не используйте металлические инструменты – они оставляют царапины на пластике. При затрудненном снятии проверьте наличие скрытых винтов под ковриками или резиновыми вставками. Помечайте позиции крепежей при их извлечении.

Снятые панели размещайте на мягкой поверхности тыльной стороной вверх. Проверьте целостность клипс перед установкой – треснувшие фиксаторы требуют замены. Очистите посадочные места от пыли для обеспечения плотной посадки при сборке.

Снятие подстаканников и их влияние на доступ к селектору АКПП

Подстаканники в центральной консоли часто физически блокируют доступ к крепежным элементам и разъемам селектора АКПП. Их пластиковый корпус может крепиться к тоннелю саморезами, защелками или комбинированно, перекрывая зону монтажа узла переключения передач. Для демонтажа требуется предварительное снятие облицовок консоли, иначе инструмент не подобраться к скрытым точкам фиксации селектора.

После удаления подстаканников открывается прямой визуальный и физический доступ к следующим компонентам: крепежным болтам основания селектора, электрическому разъему управления режимами, тяге механической связи с коробкой (на некоторых моделях) и фиксатору ключа зажигания. Это исключает риск повреждения пластиковых деталей консоли при работе с гаечными ключами и отвертками, а также упрощает диагностику люфтов.

Ключевые этапы работ после снятия подстаканников

Демонтаж декоративных накладок вокруг селектора для выявления точек крепления
Отсоединение электрического коннектора (обязательно при выключенном зажигании)
Проверка состояния фиксаторного троса, связывающего селектор с замком зажигания

Тип подстаканника	Особенности демонтажа	Влияние на доступ
Съемный (на защелках)	Требует аккуратного поддевания пластиковой лопаткой	Открывает 70% рабочей зоны
Интегрированный в консоль	Необходим демонтаж всей центральной панели	Обеспечивает полный доступ после снятия

Важно: При установке подстаканников обратно убедитесь, что их крепления не деформированы, а разъемы подсветки (если есть) подключены корректно. Перекос при монтаже создаст вибрации и помехи движению селектора.

Отключение аккумулятора перед началом работ

Отключение аккумулятора – критический этап подготовки к ремонту селектора АКПП. Без этого существует высокий риск короткого замыкания при случайном касании инструментом токоведущих элементов электронного модуля коробки передач. Повреждение управляющей электроники приведет к дорогостоящему ремонту и сбоям в работе трансмиссии.

Напряжение бортовой сети сохраняется даже при выключенном зажигании, поэтому физическое обесточивание системы обязательно. Современные АКПП оснащены сложными контроллерами, чувствительными к перепадам напряжения. Отсоединение батареи исключает подачу тока на контакты селектора и блок управления во время демонтажа.

Порядок безопасного отключения

Заглушите двигатель, извлеките ключ зажигания и уберите его из салона.
Откройте капот, найдите аккумулятор и визуально проверьте целостность клемм.
Подготовьте инструмент: ключ на 10 мм (стандартный размер) или торцовую головку с воротком.

Этап	Действие	Важно
1. Снятие клемм	Сначала ослабьте и снимите отрицательную клемму («–»), затем – положительную («+»)	Нарушение последовательности вызывает искрение
2. Фиксация проводов	Отведите провода от клемм аккумулятора, зафиксируйте их в стороне	Исключите случайный контакт с выводами батареи
3. Контроль	Убедитесь, что клеммы не касаются металлических поверхностей кузова	Короткое замыкание возможно даже при отключенной АКБ

Перед отсоединением: закройте двери автомобиля (центральный замок не сработает без питания). Если установлена магнитола с кодом – убедитесь, что знаете комбинацию для активации после ремонта.

Удаление чехла рукоятки селектора АКПП

Для доступа к креплениям и внутренним компонентам рукоятки селектора необходимо демонтировать декоративный чехол. Эта деталь обычно фиксируется пластиковыми защелками или скрытыми клипсами по периметру основания.

Подготовьте тонкую неметаллическую монтажную лопатку или плоскую отвертку, обернутую изолентой, чтобы исключить повреждение обивки. Отключите АКБ автомобиля перед началом работ для предотвращения срабатывания подушек безопасности.

Последовательность демонтажа

Переведите селектор в положение «N» или «P»
Обведите лопаткой по контуру основания чехла, начиная с передней части
Найдите и аккуратно отожмите фиксаторы через каждые 2-3 см
Приподнимите освобожденные края чехла на 45° вверх
Отсоедините штекер подсветки (при наличии) в боковой части

Важные нюансы: Не прикладывайте силу при сопротивлении защелок – проверьте наличие скрытых винтов под декоративными заглушками. Для моделей с кожаной отделкой дополнительно потребуется:

Ослабить хомут в нижней части складок
Сдвинуть металлическое крепежное кольцо
Аккуратно вывернуть чехол через рукоятку

Тип крепления	Инструмент	Особенности
Пластиковые клипсы	Монтажная лопатка	Требует равномерного поддевания
Винты под заглушками	Торкс T10/T15	Скрыты в складках обивки
Комбинированное	Набор Torx + лопатка	Встречается в премиальных моделях

Демонтаж кнопки фиксации на рукоятке селектора АКПП

После снятия рукоятки селектора переверните ее для доступа к внутренним компонентам. Найдите пластиковый или металлический фиксатор, удерживающий кнопку в корпусе рукоятки. Подготовьте тонкую отвертку с плоским жалом или специальный съемник для стопорных колец.

Аккуратно подденьте стопорное кольцо или клипсу в месте крепления, избегая чрезмерного усилия. При наличии резьбового соединения на оси кнопки используйте гаечный ключ подходящего размера. Извлеките пружинный механизм, запомнив его ориентацию для последующей сборки.

Ключевые этапы извлечения

Сожмите боковые лепестки корпуса для освобождения защелок
Извлеките возвратную пружину пинцетом (риск потери!)
Проверьте состояние направляющих штырей на предмет деформации

Тип крепления	Инструмент	Особенности
Стопорное кольцо	Круглогубцы	Требует фиксации при снятии
Пластиковые защелки	Монтажная лопатка	Высокий риск поломки лепестков

Очистите посадочное гнездо от грязи и остатков смазки. Особое внимание уделите контактным дорожкам электронной версии кнопки – их повреждение нарушит работу блокировки селектора. Проверьте плавность хода кнопочного механизма до полной разборки.

Извлечение пиротехнического замка безопасности (при наличии)

Пиротехнический замок блокирует селектор АКПП при срабатывании подушек безопасности или экстренном торможении. Он содержит пиропатрон, поэтому требует соблюдения строгих мер предосторожности. Работы выполняются только при отключенном аккумуляторе и после выдержки паузы для разрядки конденсаторов системы SRS.

Убедитесь в наличии данного компонента в вашей модели – он устанавливается не на всех авто. Расположен рядом с селектором или внутри узла переключения передач. Для демонтажа потребуется набор отверток и торцевых ключей.

Процедура извлечения

Отсоедините клеммы АКБ: Сначала отрицательную, затем положительную. Выждите 15-20 минут.
Снимите защитные панели: Демонтируйте обшивку туннеля и боковые накладки для доступа к селектору.
Определите местоположение замка: Найдите блок с желтым разъемом и пиротехнической маркировкой (P, PYRO или AIRBAG).
Отключите электрический разъем: Нажмите на фиксатор и аккуратно отсоедините колодку проводов.
Выкрутите крепежные болты: Обычно 2-4 винта, удерживающих корпус замка на кронштейне селектора.
Извлеките блок замка: Плавно потяните узел вверх, избегая ударов и перекоса. Не разбирайте корпус!

Важные предупреждения:

Не подавайте напряжение на разъем замка после извлечения – риск случайной детонации.
Храните демонтированный узел вдали от нагрева и источников статического электричества.
Запрещено бросать или механически повреждать корпус пиропатрона.

Опасные действия	Последствия
Работа при подключенном АКБ	Срабатывание пиропатрона, травмы
Проверка "на искру"	Неконтролируемая детонация
Нагрев феном/паяльником	Взрыв устройства

Снятие защитной крышки основания селектора

Отсоедините клемму аккумулятора для предотвращения короткого замыкания при работе с электронными компонентами. Снимите декоративную накладку селектора, поддев её пластиковой лопаткой по периметру, начиная с переднего края.

Выкрутите крепежные винты, удерживающие крышку основания. Их количество варьируется от 4 до 6 в зависимости от модели авто, расположены под снятой накладкой и по бокам корпуса. Проверьте наличие скрытых фиксаторов в пазах.

Ключевые этапы демонтажа

Отсоедините разъемы подсветки селектора, нажав на фиксаторы-защелки
Снимите кронштейн крепления к кузову (при наличии) через доступные технологические окна
Аккуратно приподнимите крышку вверх, контролируя положение пружин фиксатора передач

Важно: Не прикладывайте избыточное усилие при подъеме – внутри могут находиться хрупкие пластиковые направляющие. Если крышка не снимается, проверьте:

Полноту выкручивания всех винтов
Наличие скрытых клипс по торцам корпуса
Целостность зацепления с центральным туннелем

Отсоединение разъема подсветки селектора

После демонтажа рукоятки и верхней крышки селектора, разъем подсветки становится доступным для отключения. Он обычно расположен у основания механизма переключения передач и представляет собой компактный пластиковый коннектор с тонкими проводами. Перед манипуляциями убедитесь в отсутствии напряжения в бортовой сети для предотвращения короткого замыкания.

Аккуратно осмотрите корпус разъема на наличие фиксирующих элементов: пластиковых защелок или язычков. Не прилагайте избыточных усилий при отсоединении, чтобы не повредить хрупкие контакты или проводку. При необходимости используйте тонкую отвертку с плоским шлицем для аккуратного поддевания фиксатора, удерживая основной корпус свободной рукой.

Последовательность действий

Зафиксируйте корпус разъема большим и указательным пальцем
Нажмите на фиксатор (при его наличии) до характерного щелчка
Плавно потяните коннектор вдоль оси контактов без перекоса
Проверьте состояние контактных штырей после извлечения

Тип фиксатора	Способ расфиксации
Боковые защелки	Сжать пальцами одновременно с двух сторон
Верхний язычок	Отжать плоской отверткой на 45°
Нижний замок	Потянуть фиксатор вниз до щелчка

Важно: Не дергайте за провода при отсоединении! Если коннектор не поддается, повторно проверьте наличие скрытых фиксаторов. После извлечения защитите контакты от загрязнения изолентой или пакетом. Убедитесь в целостности изоляции проводов, особое внимание уделите участкам возле мест изгиба.

Освобождение электронного разъема коробки передач

Электронный разъем АКПП обеспечивает связь между блоком управления трансмиссией и селектором передач, передавая сигналы о положении рычага и режимах работы. Его отсоединение необходимо для демонтажа селектора или диагностики контактов при неисправностях переключения. Разъем обычно расположен на корпусе коробки передач вблизи основания селектора и защищен пластиковым кожухом.

Перед началом работ обязательно отсоедините отрицательную клемму аккумулятора для предотвращения короткого замыкания и сбоев ЭБУ. Убедитесь в наличии доступа к разъему – при необходимости демонтируйте декоративные накладки тоннеля или панели управления. Не прилагайте чрезмерных усилий при отсоединении во избежание поломки фиксаторов.

Порядок отсоединения разъема

Очистите зону вокруг разъема от грязи сжатым воздухом или щеткой
Найдите пластиковый фиксатор типа защелка или рычаг на корпусе разъема
Аккуратно отожмите фиксирующий язычок отверткой с плоским жалом или пальцами
Придерживая корпус разъема, плавно потяните его вдоль оси контактов без перекоса
Извлеките разъем из посадочного гнезда после характерного щелчка

Тип фиксатора	Способ отключения	Особенности
Верхний зажим-язычок	Нажать отверткой вниз до щелчка	Требует визуального контроля
Боковой рычаг	Поднять рычаг вертикально вверх	Часто встречается на ZF, Aisin
Поворотный замок	Повернуть крышку на 90° против часовой стрелки	Распространен в Mercedes, BMW

После снятия сразу закройте контакты разъема защитными заглушками во избежание попадания влаги и окисления. Проверьте состояние контактных групп – следы коррозии или деформации штырей требуют чистки спиртом или замены колодки. При обратной установке услышите четкий фиксирующий щелчок, подтверждающий правильную посадку.

Демонтаж пластиковых фиксаторов троса селектора

Фиксаторы троса селектора АКПП обычно выполнены из пластика и крепятся в специальных пазах на кронштейне коробки передач или кузове. Их конструкция предусматривает быстрый съём без инструментов, но хрупкость материала требует осторожности. Перед началом работ убедитесь в чистоте зоны вокруг фиксаторов – песок или грязь могут осложнить процесс.

Основная задача – отсоединить фиксатор от шарнира троса, не сломав удерживающие "усы". Распространённые типы креплений включают клипсы с боковыми защёлками, фиксаторы-трезубцы и конструкции с центральным толкателем. Независимо от типа, усилие прикладывается строго перпендикулярно оси фиксатора.

Порядок действий

Определите тип фиксатора: осмотрите крепление при хорошем освещении. Найдите:
- Боковые лепестки-защёлки (нажимаются внутрь)
- Центральный толкатель (утапливается отвёрткой)
- П-образный фиксатор (поддевается снизу)
Освободите защёлки:
- Для боковых лепестков – сожмите их пальцами одновременно
- Для толкателя – утопите стержень тонкой отвёрткой
Извлеките фиксатор: потяните его на себя, удерживая защёлки в открытом положении. Не дёргайте трос!
Проверьте состояние: осмотрите "усы" фиксатора на предмет трещин. Повреждённый элемент требует замены.

Тип фиксатора	Способ демонтажа	Риски
С боковыми защёлками	Сжатие лепестков пальцами	Облом одного из "усов" при неравномерном нажатии
С толкателем	Вдавливание стержня отвёрткой	Промахивание отвёрткой и повреждение посадочного гнезда
П-образный (U-clip)	Поддевание плоской отвёрткой снизу вверх	Деформация скобы при чрезмерном усилии

После снятия не допускайте провисания троса – зафиксируйте его проволокой или стяжкой. При установке нового фиксатора нажмите на него до характерного щелчка, подтверждающего полную посадку в паз. Проверьте люфт троса: допустимое смещение не превышает 1-2 мм.

Откручивание крепежных болтов платформы селектора

Подготовьте набор торцевых головок или ключей-звёздочек соответствующего размера, учитывая специфику крепежа конкретной модели АКПП. Очистите зону вокруг болтов от загрязнений сжатым воздухом или щёткой, чтобы предотвратить попадание абразива в резьбовые соединения и облегчить визуальный контроль.

Зафиксируйте платформу селектора рукой или монтажной лопаткой для исключения проворачивания при откручивании. Начинайте ослабление болтов против часовой стрелки, применяя короткие рывки с постепенным увеличением усилия – это снизит риск срыва граней или деформации крепежа.

Критические этапы работы

При обнаружении закисших болтов обработайте резьбу проникающей смазкой (WD-40, Liquid Wrench) и выждите 10-15 минут. Для сложных случаев используйте ударный гайковёрт или нагрев термофеном с последующим резким охлаждением – это разрушит коррозионные отложения.

Обязательные меры предосторожности:

Используйте только исправный инструмент без люфтов и повреждений
Применяйте динамометрический ключ на этапе обратной сборки
Раскладывайте болты в порядке извлечения на магнитный коврик

Типовые проблемы и решения:

Проблема	Способ устранения
Сорванные грани	Экстрактор для болтов или сварка гайки
Обломанный болт	Сверление с левосторонним сверлом
Повреждение резьбы	Нарезка новой резьбы метчиком

После извлечения всех болтов аккуратно снимите платформу, отслеживая положение фиксирующих штифтов или направляющих втулок. Проверьте состояние посадочной поверхности блока АКПП на предмет сколов или деформаций – такие дефекты требуют шлифовки перед установкой новой детали.

Аккуратное извлечение узла селектора из тоннеля

Отсоедините электрический разъём, нажав на фиксатор и плавно потянув колодку в сторону от корпуса селектора. Избегайте рывков за провода – это может повредить контакты или проводку.

Снимите крепёжные элементы (обычно болты или клипсы), удерживающие узел в тоннеле. Запомните их расположение – для корректной обратной сборки потребуется установить каждый элемент на своё место.

Порядок демонтажа

Ключевые этапы:

Подденьте пластиковые декоративные накладки вокруг селектора плоской отвёрткой с защитой поверхности
Освободите механическую тягу (если присутствует):
- Для тросиковых систем – отсоедините наконечник от рычага
- Для электронных версий – снимите фиксатор с оси селектора
Приподнимите узел на 2-3 см, проверьте отсутствие скрытых креплений

Тип крепежа	Инструмент	Особенности
Торцевые болты	Головка на 10-12 мм	Часто скрыты под заглушками
Пластиковые клипсы	Спецсъёмник	Не применять силу во избежание поломки

Извлекайте селектор строго вертикально без перекосов – направляющие втулки чувствительны к боковым нагрузкам. Если узел заклинило, проверьте не забыт ли фиксатор или не отсоединён ли трос полностью.

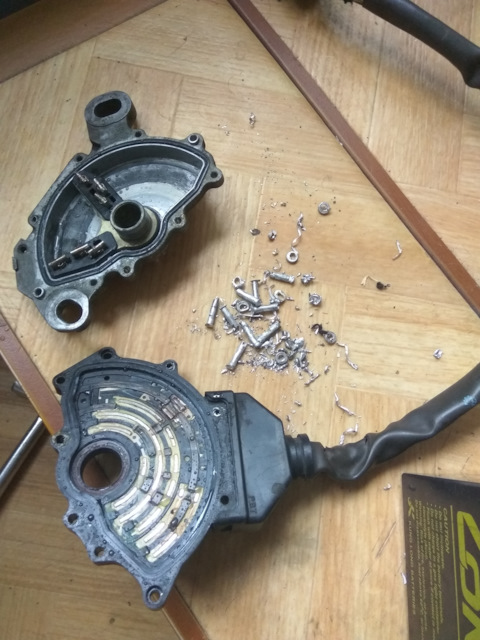

Чистка контактов датчика положения селектора

Процедура чистки контактов устраняет ложные сигналы или полное отсутствие распознавания позиции рычага АКПП, вызванные окислением или загрязнением токопроводящих дорожек. Необходимо демонтировать датчик положения селектора, расположенный на корпусе трансмиссии или под рычагом переключения, предварительно отсоединив клемму АКБ для безопасности.

После снятия датчика аккуратно разберите его корпус, отсоединив фиксаторы или открутив крепежные винты. Извлеките подвижный контактный бегунок и осмотрите поверхность контактной пластины на предмет потертостей, глубоких царапин или отслоения токопроводящего слоя – такие повреждения требуют замены компонента.

Этапы очистки

Обезжиривание: Протрите контактные дорожки и бегунок безворсовой салфеткой, смоченной изопропиловым спиртом для удаления масляных следов и пыли.
Удаление окислов: Обработайте контакты ластиком (стирательной резинкой) легкими движениями вдоль дорожек, не допуская абразивного воздействия.
Финишная очистка: Повторно протрите спиртом для устранения резиновой крошки и остатков загрязнений.

Соберите датчик в обратной последовательности, убедившись в плавном перемещении бегунка по пластине. После установки на место выполните адаптацию селектора через диагностическое оборудование для синхронизации позиций рычага и блока управления АКПП.

Проверка целостности электропроводки в узле селектора АКПП

Прозвоните мультиметром каждую жилу жгута от разъёма селектора до точки подключения к ЭБУ АКПП. Установите режим измерения сопротивления (Ω) и проверьте отсутствие обрывов. Показания при исправном проводе должны стремиться к нулю.

Осмотрите изоляцию на всём протяжении кабеля на предмет потертостей, оплавлений или перегибов. Особое внимание уделите участкам возле подвижных элементов кузова и зонам контакта с горячими поверхностями. Зафиксируйте все повреждённые участки.

Методы диагностики проблемных участков

Проверка на короткое замыкание: Измерьте сопротивление между соседними контактами разъёма. Значение выше 1 МΩ подтверждает отсутствие КЗ.
Тест на "массу": Приложите один щуп мультиметра к оголённому участку провода, второй – к кузову авто. Показания ∞ свидетельствуют об отсутствии контакта с массой.
Динамическая проверка: Включив зажигание, измерьте напряжение на контактах при переключении режимов селектора. Сравните значения с эталонными для вашей модели АКПП.

Тип неисправности	Признаки	Метод подтверждения
Обрыв цепи	Бесконечное сопротивление	Прозвонка цепей
Замыкание на массу	Нулевое сопротивление провод-кузов	Тест на "массу"
Короткое замыкание	Сопротивление между соседними проводами ≈0 Ом	Замер межконтактного сопротивления

При обнаружении дефектов замените повреждённые провода с обязательной термоусадкой соединений. Для профилактики обработайте жгут защитной гофрой в зонах повышенного риска. После ремонта повторно выполните все тесты перед установкой узла на автомобиль.

Осмотр механических повреждений на тросиковом приводе

Проведите визуальный осмотр всего троса селектора АКПП, уделяя особое внимание зонам изгиба и точкам крепления к кузову или коробке передач. Проверьте защитную оболочку (рубашку) на наличие трещин, разрывов или деформаций, которые могут вызывать заедание.

Протестируйте плавность хода троса, перемещая селектор по всем положениям при заглушенном двигателе. Заедание, скрип или рывки указывают на повреждения внутренних нитей или недостаток смазки. Убедитесь в отсутствии коррозии металлических элементов.

Критичные участки для диагностики

Наконечники креплений – сколы резьбы или трещины в ушках
Переходы между гибкими и жесткими участками – точки концентрации напряжения
Зоны контакта с подвижными элементами кузова – следы перетирания

Повреждение	Последствия	Решение
Разлохмачивание троса	Закусывание в оболочке	Полная замена узла
Деформация фиксаторов	Люфт приводного механизма	Калибровка или замена крепежа
Расслоение оплетки	Попадание грязи/влаги	Очистка и герметизация

При обнаружении обрыва хотя бы одной нити в стальном тросе узел подлежит обязательной замене. Проверьте фиксацию регулировочных гаек – самопроизвольное откручивание нарушает точность переключений.

Диагностика концевых выключателей положения P-R-N-D

Проверка начинается с визуального осмотра выключателей и их контактов на предмет механических повреждений, коррозии или окисления. Необходимо убедиться в целостности проводки, отсутствии переломов проводов и надежности разъемов – частой причиной сбоев становится нарушение контакта в фишках.

Основной этап – электрическая диагностика мультиметром в режиме прозвонки или замера сопротивления. Каждый концевик проверяется при активации соответствующим положением селектора: при включенной позиции (например, "N") контакты должны замыкаться, в остальных положениях – размыкаться. Отклонения от нормы указывают на неисправность датчика.

Методы и параметры проверки

Используйте алгоритм диагностики:

Отсоедините разъем выключателя для исключения влияния ЭБУ
Подключите щупы мультиметра к контактам концевика
Переводите рычаг селектора в тестируемое положение
Фиксируйте показания сопротивления:
- 0–2 Ом – контакт замкнут (норма для активной позиции)
- OL (бесконечность) – контакт разомкнут (норма для неактивных)

Дополнительно выполните проверку напряжения на разъеме при включенном зажигании. Между сигнальным проводом и массой должно быть 5В или 12В в зависимости от модели АКПП при активации положения.

Симптом неисправности	Возможная причина
Автомобиль не заводится в P/N	Обрыв цепи "P" или "N"
Неправильное отображение позиции на панели	Залипание контактов, загрязнение
Самопроизвольное переключение передач	Короткое замыкание между контактами

При выявлении неисправности концевого выключателя обязательна замена узла в сборе – ремонт контактных групп не рекомендуется из-за требований к точности позиционирования. После установки нового датчика выполните калибровку положения селектора согласно сервисной документации авто.

Замена изношенных пластиковых втулок крепления

Извлечение старых втулок требует демонтажа селектора АКПП – отсоедините тягу привода, снимите защитные кожухи и электроразъемы, после чего выкрутите крепежные болты корпуса механизма. Используйте пинцет или тонкую отвертку для удаления фрагментов разрушенных пластиковых элементов, тщательно очистите посадочные гнезда от загрязнений металлической щеткой.

Новые втулки перед установкой смажьте силиконовой смазкой для снижения трения. Запрессовывайте детали строго вертикально, используя оправку подходящего диаметра – прикладывайте усилие только к внешнему ободу, избегая перекоса. Убедитесь в отсутствии зазоров между втулкой и посадочным местом.

Критические аспекты монтажа

Контролируйте ориентацию фаски на втулках – она должна совпадать с направлением нагрузки
Не применяйте ударные инструменты – пластик трескается при точечных нагрузках
Проверьте свободный ход рычага до финальной сборки – люфт не должен превышать 1-2 мм

Материал втулок	Особенности установки	Срок службы
Капролон (ПА-6)	Требует прогрева до 60°C	80-100 тыс. км
Фторопласт	Устанавливается без нагрева	50-70 тыс. км
Полиацеталь (POM)	Обязательна смазка силиконом	120-150 тыс. км

Важно: После сборки проверьте корректность включения всех режимов АКПП при заведенном двигателе – рычаг должен фиксироваться в каждом положении без провалов. Появление скрипов свидетельствует о недостаточной смазке или перекосе втулки.

Ремонт сломанных пластиковых фиксаторов

Пластиковые фиксаторы крепят внутренние компоненты селектора АКПП: рычаги, пружины, датчики положения. Поломка происходит из-за усталости материала, перекоса при сборке или ударов по рычагу селектора. Без ремонта возможны самопроизвольное переключение передач, заклинивание рычага или некорректная индикация режимов.

Обломки необходимо извлечь из корпуса селектора пинцетом. Остатки клея и заусенцы удаляются мелкой наждачной бумагой. Поверхности обезжириваются изопропиловым спиртом перед восстановлением соединения.

Способы восстановления

Склеивание эпоксидным составом: Надежно восстанавливает геометрию при отсутствии утраченных фрагментов. Требует фиксации деталей струбциной на 12-24 часа.
Армирование металлом: Для усиления места ремонта в пластик вживляют:
- Медную проволоку диаметром 0.8-1.2 мм
- Канцелярские скрепки с насечками
- Миниатюрные шпильки из латуни
Замена самодельным штифтом: При утере оригинального фиксатора:
1. Просверлите отверстие в базовой детали
2. Выточите штифт из дюралюминия или текстолита
3. Зафиксируйте эпоксидным клеем с наполнителем

Важно: После ремонта проверьте плавность хода рычага во всех положениях. Убедитесь в отсутствии люфтов и посторонних щелчков при переключениях. Для нагрузочных узлов используйте термостойкие марки клея (например, Loctite EA 3430).

Смазка трущихся элементов графитовой смазкой

Нанесение графитовой смазки на трущиеся детали селектора АКПП критически важно для плавности переключения передач и предотвращения заеданий. Состав обеспечивает стабильную работу узла в условиях высоких температур и механических нагрузок, характерных для коробки передач.

Основные зоны обработки включают втулки рычага, шарниры тяг, оси возвратных пружин и контактные площадки фиксатора. Графитовая смазка предпочтительна благодаря устойчивости к вымыванию и выдавливанию, а также способности сохранять свойства при загрязнении.

Технология нанесения и ключевые требования

Порядок обработки:

Очистить детали от старой смазки и загрязнений растворителем
Просушить поверхности сжатым воздухом
Нанести тонкий равномерный слой графитовой пасты кистью или аппликатором
Удалить излишки материала чистой ветошью

Критические правила:

Избегать контакта смазки с пластиковыми компонентами
Не допускать смешивания с консистентными смазками
Контролировать толщину слоя (избыток провоцирует налипание пыли)

Элемент	Тип смазки	Периодичность
Шарнир тяги переключения	Графитовая паста	Каждые 80 000 км
Втулки оси селектора	Графитовая паста	При каждом ТО АКПП
Поводковый механизм	Графитовая паста	При появлении скрипа

После обработки обязательна проверка хода рычага на заглушенном двигателе. Заедания или повышенное усилие указывают на неправильное нанесение либо необходимость замены изношенных компонентов.

Регулировка люфта тросикового привода селектора

Люфт в тросиковом приводе селектора напрямую влияет на точность переключения режимов АКПП и корректность работы парковочного фиксатора. Чрезмерный свободный ход вызывает задержки активации передач, ложные срабатывания защиты или невозможность включения паркинга. Регулировка устраняет несоответствие между положением рычага в салоне и фактической позицией механизма на коробке.

Для выполнения операции потребуются рожковые ключи (чаще 10-12 мм), плоская отвертка, ветошь и контрольная лампа/мультиметр. Автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом, двигатель заглушен. Предварительно очистите регулировочный узел от грязи.

Последовательность регулировки

Найдите регулировочную гайку на наконечнике троса возле картера АКПП. Она фиксируется контргайкой.
Ослабьте контргайку на 1-2 оборота ключом, удерживая регулировочную гайку от проворачивания.
Переведите селектор в режим «N» (нейтраль). Проверьте положение штока на КПП – метка должна совпадать с нейтральной пазом.
Поворачивайте регулировочную гайку:
- По часовой стрелке – для уменьшения люфта
- Против часовой – для увеличения
Оптимальный зазор: 1-2 мм свободного хода троса в месте крепления. Контролируйте плавность хода рычага.
Затяните контргайку с моментом 10-15 Н∙м, не допуская смещения отрегулированного положения.

После регулировки обязательно проверьте работу во всех режимах:

P	Блокировка выходного вала, ключ вынимается
R	Четкое включение без задержек
N	Отсутствие самопроизвольного движения
D/3/2/L	Мгновенная реакция на переключение

Если люфт не устраняется или трос имеет повреждения оплетки, изгибы или разлохмаченные нити – требуется замена привода. Неправильная настройка может вызвать преждевременный износ соленоидов и фрикционов АКПП.

Замена поврежденного тросика переключения передач

Поврежденный тросик переключения передач приводит к некорректной работе селектора АКПП: передачи включаются с трудом, возникают заедания или полная потеря связи между рычагом и коробкой. Замена требует аккуратности при демонтаже старого тросика и точной регулировки нового компонента для синхронизации положения селектора с режимами трансмиссии.

Необходимо использовать оригинальный тросик или качественный аналог, соответствующий модели автомобиля. Проверьте состояние фиксаторов и втулок в точках крепления – их износ часто становится причиной преждевременного выхода тросика из строя. Работы выполняются на подъемнике или смотровой яме при выключенном зажигании.

Процедура замены

Отсоедините клемму минус аккумулятора.
Снимите защитные кожухи в районе селектора и туннеля пола:
- Демонтируйте центральную консоль
- Удалите пластиковые заглушки крепежа
Ослабьте контргайку на наконечнике тросика возле селектора АКПП, отсоедините тягу от рычага коробки передач.
Извлеките старый тросик, аккуратно снимая фиксаторы с кронштейнов кузова. Отметьте положение регулировочных муфт.
Установите новый тросик, соблюдая трассировку штатного кабеля. Зафиксируйте его в заводских точках крепления.
Выполните предварительную регулировку:
- Переведите селектор в режим «P»
- Добейтесь совпадения меток на рычаге коробки передач
- Затяните контргайки муфт
Проверьте корректность переключения всех режимов АКПП при запущенном двигателе. При необходимости проведите точную регулировку натяжения.

Восстановление контактов на плате датчика положения

Основная причина неисправности – окисление дорожек или нарушение пайки контактов вследствие вибрации, температурных перепадов и естественного старения. Проявляется это некорректным распознаванием положения селектора, спонтанными переключениями режимов или полным отказом коробки передач.

Требуется демонтаж платы датчика из селектора для детальной диагностики. Тщательно осмотрите контактные площадки и дорожки под увеличительным стеклом: ищите микротрещины, потемнения, участки с отслоением покрытия или обрыв токопроводящих путей.

Этапы восстановления контактов

Очистка поверхности:

Обезжирьте плату изопропиловым спиртом
Аккуратно удалите окислы ластиком или стекловолоконной щеткой
Протрите контакты ватной палочкой с раствором лимонной кислоты

Восстановление целостности дорожек:

Зачистите поврежденные участки скальпелем до блеска меди
Нанесите флюс на зоны ремонта
Точечно пропаяйте разрывы оловянно-свинцовым припоем (паяльник 25-40Вт)
Для протяженных повреждений используйте медные перемычки

Усиление контактных групп:

Тип контакта	Метод укрепления	Материал
Штыревые разъемы	Дополнительная пайка с обратной стороны платы	Припой POS-61
Площадки под резисторы	Нанесение токопроводящего лака	Kontaktol или аналоги

После пайки обязательно удалите остатки флюса и нанесите защитный лак на восстановленные участки. Соберите узел, выполните калибровку положения селектора и проверьте считывание режимов через диагностический сканер. Уделите особое внимание отсутствию коротких замыканий между соседними дорожками.

Тестирование микрочипов платы мультиметром

Проверка микрочипов на плате селектора АКПП мультиметром – критический этап диагностики, позволяющий выявить проблемы с питанием, короткие замыкания или обрывы в цепях. Микросхемы управляют логикой переключения передач, и их неисправность приводит к сбоям в работе коробки, ошибкам CAN-шины или полному отказу селектора.

Перед тестированием обесточьте плату и визуально осмотрите чипы на предмет трещин, подгоревших контактов или вздутий. Используйте паяльник с антистатическим браслетом для безопасности компонентов. Подготовьте схему распиновки тестируемых микросхем – без неё корректная диагностика невозможна.

Ключевые этапы тестирования

Проверка цепей питания:

Включите мультиметр в режим измерения постоянного напряжения (DCV).
Подключите черный щуп к массе платы (GND), красным коснитесь выводов питания чипа (Vcc).
Сравните показания с номиналом из datasheet (обычно 5V или 3.3V). Отклонение >10% указывает на проблемы цепи.

Диагностика коротких замыканий:

Переключите мультиметр в режим прозвонки/сопротивления (Ω).
Проверьте сопротивление между выводом Vcc и GND микрочипа. Значение ниже 50 Ом сигнализирует о КЗ.
Протестируйте соседние выводы на корпусе – близкое к нулю сопротивление указывает на внутреннее замыкание.

Анализ опорных сигналов: Для чипов с кварцевым генератором измерьте переменное напряжение (ACV) на выводах резонатора. Отсутствие сигнала (обычно 0.4-2V AC) свидетельствует о неисправности осциллятора или самого чипа.

Параметр	Режим мультиметра	Нормальное значение
Напряжение питания	DCV (20V)	5V ±0.5V / 3.3V ±0.3V
Сопротивление Vcc-GND	Ω (2000)	Более 100 Ом
Сигнал резонатора	ACV (2V)	0.5-1.8V (зависит от частоты)

Важно: Мультиметр не определяет логические ошибки микросхем. При нормальных параметрах питания, но сохранении неисправности селектора требуется проверка осциллографом или замена чипа. Особое внимание уделите микросхемам-драйверам моторчика блокировки селектора – их выходы часто выгорают при КЗ в обмотке.

Устранение залипания кнопки фиксации режимов

Основной причиной залипания кнопки блокировки режимов селектора АКПП является загрязнение механизма пылью, грязью или загустевшей смазкой. Посторонние частицы проникают внутрь корпуса через технологические зазоры, смешиваются со смазочным материалом и образуют плотные отложения на направляющих элементах кнопки.

Длительная эксплуатация без обслуживания усугубляет проблему: липкий налет препятствует свободному перемещению пружинного механизма, из-за чего кнопка перестает возвращаться в исходное положение после нажатия. В запущенных случаях возможно полное блокирование фиксатора, что делает переключение передач невозможным без экстренного разблокирования селектора.

Этапы восстановления работоспособности

Демонтаж селектора: Снятие декоративных накладок рулевой колонки или центрального тоннеля для доступа к крепежным элементам.
Разборка узла: Отсоединение электроразъемов и механической тяги, извлечение кнопочного модуля из корпуса селектора.
Очистка компонентов:
- Промывка корпуса кнопки и штока изопропиловым спиртом
- Удаление старой смазки ватными палочками
- Прочистка пружинного паза сжатым воздухом
Смазка и сборка: Нанесение тефлоновой смазки SILIKOTECH 800C на направляющие, проверка хода механизма до установки.

Критические моменты: Использование силиконовых смазок вместо графитовых предотвращает повторное залипание. После сборки обязательна проверка четкости срабатывания фиксатора при переключении между режимами P-R-N-D.

Тип загрязнителя	Способ нейтрализации
Пыль/песок	Продувка + спиртовая обработка
Загустевшая смазка	Растворение WD-40 с последующим обезжириванием
Коррозия	Механическая зачистка + антикоррозийный спрей

При обнаружении деформации пластиковых деталей кнопки (трещины корпуса, сломанные фиксаторы) требуется замена модуля. Регулярная профилактика каждые 50 000 км пробега исключает повторное возникновение неисправности.

Ремонт пружинного механизма возврата селектора

Основной симптом неисправности пружинного механизма – селектор АКПП не возвращается автоматически в исходное положение после переключения передач (например, из режима "D" в "N"). Это создаёт неудобства при эксплуатации и может указывать на износ или поломку возвратной пружины, деформацию рычагов, засорение направляющих или коррозию в узле.

Для диагностики требуется демонтировать кожух селектора и визуально оценить состояние пружины и сопряжённых элементов. Критически важно проверить целостность пружины, отсутствие трещин на креплениях, плавность хода рычага и наличие посторонних предметов, препятствующих движению.

Этапы ремонта механизма возврата

Демонтаж узла:
- Снять декоративную накладку селектора
- Отсоединить электрический разъём (при наличии подсветки)
- Выкрутить крепёжные болты механизма
Дефектовка компонентов:
- Осмотреть пружину на предмет растяжения/разрыва
- Проверить люфт оси рычага
- Очистить направляющие от грязи и старой смазки
Замена или восстановление:
- Установить новую пружину (оригинальную или аналог)
- При поломке креплений – заменить кронштейн
- Обработать трущиеся поверхности литиевой смазкой
Сборка и тестирование:
- Собрать узел в обратной последовательности
- Проверить чёткость фиксации положений селектора
- Убедиться в плавном самовозврате рычага

Ключевые рекомендации: Используйте только рекомендованные производителем смазочные материалы. При замене пружины подбирайте деталь с идентичными параметрами жёсткости. Если механизм имеет следы коррозии, выполните антикоррозийную обработку перед сборкой.

Замена лампочек подсветки индикации режимов

Перегоревшие лампочки подсветки селектора АКПП приводят к невозможности визуального определения текущего режима коробки передач в темное время суток. Наиболее часто выходят из строя миниатюрные лампы накаливания типа T5 или T10, расположенные под шкалой индикации.

Процедура замены требует демонтажа элементов управления селектором и осторожного обращения с пластиковыми фиксаторами. Критически важно использовать лампочки с идентичными техническими характеристиками во избежание перегрева или нарушения цветовой температуры подсветки.

Порядок выполнения работ

Отключите минусовую клемму аккумулятора
Снимите декоративную накладку селектора АКПП
Открутите крепежные болты под панелью
Аккуратно демонтируйте блок индикации
Извлеките перегоревшие лампочки пинцетом
Установите новые лампы с соблюдением полярности
Соберите узел в обратной последовательности

Типы применяемых лампочек:

Тип	Мощность	Цоколь	Особенности
Лампа накаливания	1.2-2W	T5	Требуют частой замены
Светодиодная	0.5-1W	BA9S	Долгий срок службы
SMD светодиод	0.2W	Пайка	Для плат подсветки

При установке светодиодных аналогов вместо ламп накаливания проверяйте отсутствие эффекта мерцания. Для некоторых моделей авто требуется добавление балластного резистора в цепь питания.

Установка усиленных пружин в механизм фиксации

После демонтажа селектора и разборки фиксирующего механизма извлеките изношенные пружины, обращая внимание на их ориентацию и положение в посадочных гнездах. Тщательно очистите полости от грязи и металлической стружки, используя сжатый воздух и безворсовую ветошь – посторонние частицы нарушат работу нового комплекта.

Проверьте геометрию ответных штоков и шариков на предмет задиров или деформации – даже незначительные дефекты потребуют замены сопрягаемых деталей. Подберите комплект усиленных пружин согласно спецификации производителя, избегая смешивания старых и новых элементов в одном узле.

Последовательность монтажа

Смажьте пружины и шарики фиксатора трансмиссионной смазкой ATF-класса
Установите шарики в направляющие каналы, придерживая их магнитным пинцетом
Аккуратно вдавите пружины в посадочные места до полной посадки
Проверьте усилие сжатия пружин динамометром (оптимально 15-20% выше штатного)

Контрольный параметр	Нормальное значение
Ход шарика фиксатора	2.8–3.2 мм
Усилие переключения	12–15 Н·м
Сопротивление пружины	5.7–6.3 кг/см

При сборке корпуса селектора запрещается применение ударных инструментов – деформация направляющих втулок приведет к заклиниванию. Проверьте плавность хода рычага на всех режимах перед установкой в автомобиль, особое внимание уделяя четкости фиксации в положении «P».

Важно: После монтажа выполните калибровку положения селектора через диагностический разъем – неоткалиброванный датчик вызовет ошибки в блоке управления АКПП. Тестовый прогон коробки начинайте с холостых переключений при заглушенном двигателе.

Сборка узла селектора после ремонта

Перед сборкой тщательно очистите все детали от остатков старой смазки и загрязнений, используя безворсовую салфетку и очиститель контактов. Проверьте состояние пластиковых направляющих, фиксаторов и пружин – отсутствие трещин и деформаций критично для корректной работы механизма.

Нанесите тонкий слой специальной тефлоновой смазки (например, Molykote EM-50L) на трущиеся поверхности сухарей, шариков фиксаторов и осей рычагов. Избегайте попадания состава на электрические контакты и резиновые элементы, так как это может вызвать их разрушение или нарушение проводимости сигналов.

Последовательность монтажа компонентов

Установите возвратные пружины в посадочные гнёзда корпуса согласно схеме разборки
Закрепите ось рычага переключения, проверив свободный ход во всех положениях
Соберите блок фиксаторов, разместив шарики и подпружиненные сухари в соответствующие каналы
Наденьте пластиковый кожух селектора, совместив направляющие штифты с отверстиями корпуса

Важно: При установке контактной группы (Position Switch) убедитесь в правильной ориентации разъёма относительно штифтов на плате. Лёгкий щелчок при посадке свидетельствует о полной фиксации разъёма.

Контрольная точка	Параметр проверки
Ход рычага	Чёткая фиксация в P-R-N-D без заеданий
Электрический разъём	Отсутствие перекосов, полное защёлкивание
Кнопка Shift Lock	Срабатывание при нажатии тормоза

После сборки выполните калибровку положения селектора через диагностический разъём OBD-II с помощью специализированного ПО (например, Delphi DS150E или VCDS). Проверьте отображение текущего режима передачи на приборной панели при перемещении рычага во все позиции.

Правильная установка крепежных болтов

Точное позиционирование селектора АКПП зависит от корректной установки крепежных элементов. Несоблюдение требований к затяжке приводит к люфтам, перекосам или механическому повреждению корпуса.

Используйте только оригинальные болты, указанные производителем, так как их геометрия и класс прочности рассчитаны под специфические нагрузки узла. Самодельные замены или метизы неподходящего размера провоцируют критический износ резьбовых соединений.

Ключевые этапы монтажа

Очистите резьбовые отверстия в картере коробки от загрязнений и остатков герметика с помощью метчика подходящего размера
Проверьте целостность шайб – всегда устанавливайте новые упругие элементы, идущие в комплекте
Нанесите на болты фиксирующий состав (например, Loctite 243) для предотвращения самопроизвольного откручивания

Тип соединения	Момент затяжки (Нм)	Особенности
Болты корпуса селектора	15-22	Равномерная диагональная схема
Крепление тяги кулисы	25-35	Контроль положения после фиксации

Затягивайте болты крестообразной последовательностью в несколько подходов с поэтапным увеличением усилия. Применение динамометрического ключа обязательно – превышение момента вызывает деформацию посадочных плоскостей.

После установки проверьте плавность хода селектора во всех режимах. Появление заеданий или посторонних шумов указывает на необходимость повторной регулировки положения узла.

Проводка тросика АКПП без перегибов

Перегибы тросика управления селектором АКПП создают избыточное сопротивление при переключении передач, приводят к заеданию рычага и преждевременному износу внутренней оплетки. Любой угол менее 90 градусов или перекручивание нарушает плавность хода, увеличивая усилие на селекторе и риск обрыва нитей.

Трасса прокладки должна повторять заводскую геометрию с использованием штатных крепежных кронштейнов и клипс. Обязательно сохраняется минимальный радиус изгиба – не менее 100-150 мм для большинства моделей. Тросик не должен контактировать с подвижными деталями подвески, элементами выпускной системы или острыми кромками кузова.

Ключевые этапы монтажа

Подготовка трассы: очистка штатных креплений от грязи, проверка целостности защитных гофр.
Фиксация оплетки: последовательная установка в клипсы с защелкиванием до характерного щелчка.
Контроль изгибов:
- Отсутствие S-образных петель на вертикальных участках
- Прокладка параллельно другим жгутам без перекрещивания
- Зазор 20-30 мм от горячих поверхностей
Проверка свободы хода: ручное перемещение тяги до подключения к селектору – усилие должно быть равномерным.

Ошибка монтажа	Последствие
Перегиб у наконечника селектора	Затрудненное включение P/R
Касание выпускного коллектора	Плавление оплетки, заклинивание
Провисание более 50 мм	Вибрация, истирание о кузов
Перекручивание по оси	Деформация сердечника, рывки при переключении

После установки проверьте работу на всех режимах селектора при запущенном двигателе. Ход рычага должен быть мягким без провалов или излишнего трения. Обязательно зафиксируйте тросик стопорными шайбами в местах соединения с тягами коробки передач.

Фиксация разъемов проводки с щелчком

Правильная установка электроразъемов – критически важный этап сборки селектора АКПП после ремонта. Каждый коннектор должен быть аккуратно сориентирован относительно ответной части и установлен без перекосов до момента фиксации.

Применение чрезмерной силы недопустимо – это ведет к деформации контактов или корпуса разъема. Фиксация происходит за счет пластиковых защелок, которые издают отчетливый щелчок при полном погружении коннектора в посадочное гнездо.

Правила корректной фиксации

Визуально совместите метки на корпусах разъема и блока управления
Плавно надавите на корпус до упора прямолинейным движением
Контролируйте срабатывание фиксаторов на слух и тактильно

Ошибка	Последствие
Неполная фиксация	Прерывание сигналов, самопроизвольное отключение
Перекос при установке	Поломка направляющих штырей
Принудительная стыковка без щелчка	Разрушение защелки, неконтакт

После монтажа обязательно проверьте надежность крепления легким подергиванием проводов – разъем не должен иметь люфта или смещаться. Отсутствие характерного щелчка свидетельствует о неправильной установке или повреждении замка фиксатора.

Особое внимание уделите основному разъему селектора – его неполное подключение вызывает сбои в распознавании позиций рычага КПП. При обнаружении деформированных защелок компонент подлежит замене во избежание проблем в эксплуатации.

Монтаж платформы селектора в обратной последовательности

Перед установкой тщательно очистите посадочные места и крепёжные отверстия от загрязнений, остатков старой смазки и повреждений. Проверьте целостность всех резиновых демпферов, фиксаторов и пружин – деформированные или изношенные элементы подлежат замене.

Нанесите тонкий слой термостойкой смазки (например, литиевой) на направляющие штифты, шаровые опоры и подвижные соединения. Убедитесь, что новые фиксирующие клипсы и стопорные кольца подготовлены для немедленного использования после выравнивания платформы.

Порядок установки

Фиксация троса селектора: Заведите конец троса в паз рычага до характерного щелчка, проверьте свободный ход пальцем
Позиционирование платформы: Совместите монтажные отверстия с направляющими шпильками кузова, избегая перекоса
Крепление: Затяните болты крест-накрест с моментом 15-20 Н∙м, соблюдая заводскую схему

Контрольные операции после монтажа:

Плавно переведите рычаг во все позиции, убедившись в отсутствии заеданий
Проверьте чёткость включения передач при работающем двигателе
Удостоверьтесь, что индикатор на приборной панели соответствует выбранному режиму

Типовая ошибка	Последствие
Перетяжка крепёжных болтов	Деформация пластиковых направляющих
Неполная фиксация троса	Самопроизвольное выключение передачи

Калибровка положения рукоятки относительно индикации

Калибровка устраняет расхождение между физическим положением рукоятки селектора и отображаемым на панели приборов режимом. Процедура обязательна после замены датчиков положения, тросового привода или механических компонентов селектора, влияющих на его позиционирование. Неверная калибровка провоцирует некорректную работу АКПП: включение несоответствующего режима, блокировку запуска двигателя или самопроизвольное переключение.

Процесс базируется на синхронизации сигналов от датчика положения рукоятки с блоком управления АКПП (TCM). TCM сопоставляет реальное положение селектора (определяемое через сопротивление датчика или цифровой код) с ожидаемыми значениями для каждого режима (P, R, N, D и т.д.). Расхождения корректируются перепрограммированием пороговых значений в памяти TCM или механической регулировкой датчика.

Этапы калибровки

Предварительные условия:
- Аккумулятор с напряжением >12.5В
- Отсутствие ошибок АКПП в памяти ЭБУ
- Исправность датчика положения и проводки
Перевод системы в режим обучения:
- Активация спецрежима через диагностический сканер
- Последовательность манипуляций ключом/педалями (зависит от модели)
Выполнение цикла переключений:
- Задержка рукоятки в каждой позиции (3-5 секунд)
- Строгий порядок: P → R → N → D → M/S (если есть) → возврат в P
Фиксация калибровки:
- Подтверждение успеха через сканер
- Проверка соответствия индикации после цикла

Методы калибровки:

Тип	Инструменты	Особенности
Автоматическая (OBD)	Диагностический сканер с ПО	Программная коррекция значений в TCM. Требует совместимого оборудования
Механическая	Регулировочные болты, щупы	Физическое перемещение датчика относительно селектора. Применяется на старых моделях

После калибровки обязательна проверка:

Точного совпадения положения рукоятки и индикации во всех режимах
Запуска двигателя только в P/N
Отсутствия самопроизвольных переключений при движении

Тестовый запуск двигателя без запуска двигателя (режим ACC)

При диагностике селектора АКПП тестовый запуск в режиме ACC (Accessory) позволяет проверить электрические цепи и логику работы селектора без запуска ДВС. Для этого поверните ключ зажигания в положение ACC или нажмите кнопку START-STOP без выжима педали тормоза (в автомобилях с кнопочным запуском).

В этом режиме активируется бортовая сеть, включаются приборы панели, но стартер и система впрыска топлива остаются неактивными. Это позволяет безопасно тестировать функционал селектора: индикацию положений, работу фиксатора, корректность сигналов на блок управления АКПП и CAN-шину без риска непреднамеренного движения автомобиля.

Ключевые этапы проверки в режиме ACC

Последовательность действий:

Переведите селектор во все положения (P-R-N-D-S/M), наблюдая за реакцией:

Совпадение реального положения с индикацией на приборной панели
Работа подсветки селектора и кнопки разблокировки

Проверьте передачу сигналов на ЭБУ АКПП мультиметром или сканером:

Изменение напряжения на контактах парковочного положения (P)
Корректность данных по CAN-шине (коды положений)

Протестируйте функционал безопасности:

Блокировка переключения из "P" без нажатия тормоза
Работа аварийной кнопки разблокировки селектора

Важно: При обнаружении несоответствий (например, мигающий индикатор "D" или отсутствие сигнала в положении "R") проверьте целостность контактной группы селектора, состояние шлейфов и качество "массы". Для точной диагностики используйте таблицу эталонных значений сопротивления/напряжения для конкретной модели АКПП.

Пошаговая проверка фиксации всех положений P-R-N-D

Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом. Запустите двигатель и полностью выжмите педаль тормоза перед началом проверки. Помните, что некорректное переключение может привести к движению авто.

Проверка требует внимательности к тактильным и звуковым сигналам при перемещении селектора. Фиксация должна быть четкой в каждом положении, без провалов или излишнего усилия. Отклонения указывают на проблемы с механизмом блокировки.

Процедура диагностики

Положение P (Park)
- Переведите селектор из любого другого положения в P
- Проверьте: ощутимый щелчок, автоматическое срабатывание блокиратора руля
Положение R (Reverse)
- С усилием нажмите кнопку разблокировки (если предусмотрена)
- Контролируйте: плавный ход с заметным сопротивлением в средней точке
- Зафиксируйте момент включения задних фонарей
Положение N (Neutral)
- Перейдите из R в N без нажатия кнопки разблокировки
- Отсутствие щелчка – норма, но позиция должна четко фиксироваться
- Попробуйте качнуть авто – отсутствие блокировки колес подтвердит позицию
Положение D (Drive)
- С кнопкой разблокировки переведите селектор через N в D
- Ожидайте: короткая задержка перед фиксацией, легкая вибрация на рукояти
- Проверьте плавность трогания при отпускании тормоза

При обнаружении заеданий, нечеткой фиксации или необходимости чрезмерного усилия – диагностируйте трос селектора, пружины фиксатора и шаровые шарниры. Проверьте целостность пластмассовых направляющих в узле переключения.

Диагностика ошибок через OBD-II разъем

Подключите совместимый сканер к OBD-II разъему автомобиля (расположен обычно под рулевой колонкой). Включите зажигание, но не запускайте двигатель. Выберите в меню сканера режим диагностики автоматической трансмиссии (TCM) или кузовных систем, если ошибки связаны с электрикой селектора.

Считайте все сохраненные коды неисправностей. Обратите особое внимание на ошибки, связанные с датчиком положения селектора (P0705-P0708), цепями соленоидов блокировки (P0850-P0852) или сигналами CAN-шины. Фиксируйте не только активные, но и сохраненные (исторические) коды.

Анализ данных в реальном времени

Перейдите в раздел live data для мониторинга параметров в движении:

Положение селектора – сравните фактическое положение рычага с отображаемым значением (Park, Reverse и т.д.)
Состояние контактов блокировки – проверьте сигналы педали тормоза и кнопки на селекторе
Напряжение датчиков – убедитесь в стабильности показаний при переключении режимов

Код ошибки	Вероятная причина	Область проверки
P0705	Неисправность датчика диапазонов	Контакты разъема, кабель-жгут
P0706	Некорректный сигнал датчика	Калибровка, механический износ
P0850	Обрыв цепи парковочного положения	Концевики, проводка

После устранения неисправностей обязательно сотрите коды ошибок из памяти ЭБУ. Проведите тестовую поездку для подтверждения корректной работы селектора и отсутствия повторного появления ошибок. При неоднозначных показаниях сканера используйте мультиметр для проверки целостности цепей и сопротивления датчиков.

Установка декоративных элементов на место

После фиксации селектора АКПП и проверки его функциональности приступайте к монтажу декоративных компонентов. Убедитесь, что все крепёжные отверстия и пазы очищены от пыли, а резиновые уплотнители правильно расположены в посадочных канавках.

Аккуратно совместите декоративную рамку селектора с направляющими штырями на центральном тоннеле. Избегайте перекосов при посадке элемента, чтобы не повредить пластиковые фиксаторы или хромированное покрытие.

Последовательность сборки

Наденьте основную панель селектора, совместив вырезы с кнопками режимов (P-R-N-D).
Зафиксируйте боковые накладки, последовательно защёлкивая клипсы по периметру от центра к краям.
Установите декоративную вставку вокруг кнопки ручного режима, проверив плотность прилегания.
Вверните винты крепления через технологические отверстия, используя крестовую отвёртку с ограничителем крутящего момента.

Проверьте отсутствие зазоров между деталями, равномерно нажимая на стыки пальцами. Подсоедините разъёмы подсветки, если они были демонтированы, и выполните тестовое включение габаритных огней для контроля работы светодиодов.

Список источников

Для подготовки статьи о ремонте селектора АКПП использовались специализированные технические материалы и отраслевые ресурсы. Основное внимание уделялось практическим руководствам и экспертным рекомендациям по диагностике и восстановлению механизмов переключения передач.

Ключевые источники включают документацию автопроизводителей, профильные автомобильные издания и технические обзоры. Ниже представлен перечень материалов, содержащих детальную информацию об устройстве селекторов, типовых неисправностях и методах их устранения.

Техническая литература и руководства

Официальные сервисные мануалы производителей автомобилей: Toyota, Volkswagen, BMW, Ford (разделы по трансмиссии)
Руководство по ремонту электронных систем АКПП (автор: К. В. Савичев, 2021 г.)
Диагностика и обслуживание автоматических коробок передач (издательство "За рулём", 2019 г.)

Специализированные ресурсы

Технические бюллетени National Institute for Automotive Service Excellence (ASE)
Архивы журнала "Автосервис: практика и технологии" (2018-2023 гг.)
Материалы онлайн-платформы ALLDATA Repair (раздел трансмиссий)

Практические исследования

Отчёты о типовых дефектах селекторов АКПП от сети техцентров "ТрансТехСервис"
Методические рекомендации технического университета МАДИ (кафедра "Автомобили и двигатели")
