Как самому отрегулировать фары на Приоре - практические советы

Статья обновлена: 18.08.2025

Правильная настройка света фар – критически важный аспект безопасности на дороге. Смещённые пучки света не только ухудшают вашу видимость в тёмное время суток, но и ослепляют встречных водителей.

Владельцы Lada Priora часто сталкиваются с необходимостью коррекции оптики после замены ламп, ДТП или длительной эксплуатации. Обращение в сервис не всегда целесообразно – эту операцию можно выполнить своими руками с минимальным набором инструментов.

Настройка требует понимания принципов работы световых приборов и чёткого соблюдения алгоритма. В статье подробно разберём подготовительные этапы, пошаговую процедуру регулировки с использованием простых подручных средств, а также распространённые ошибки.

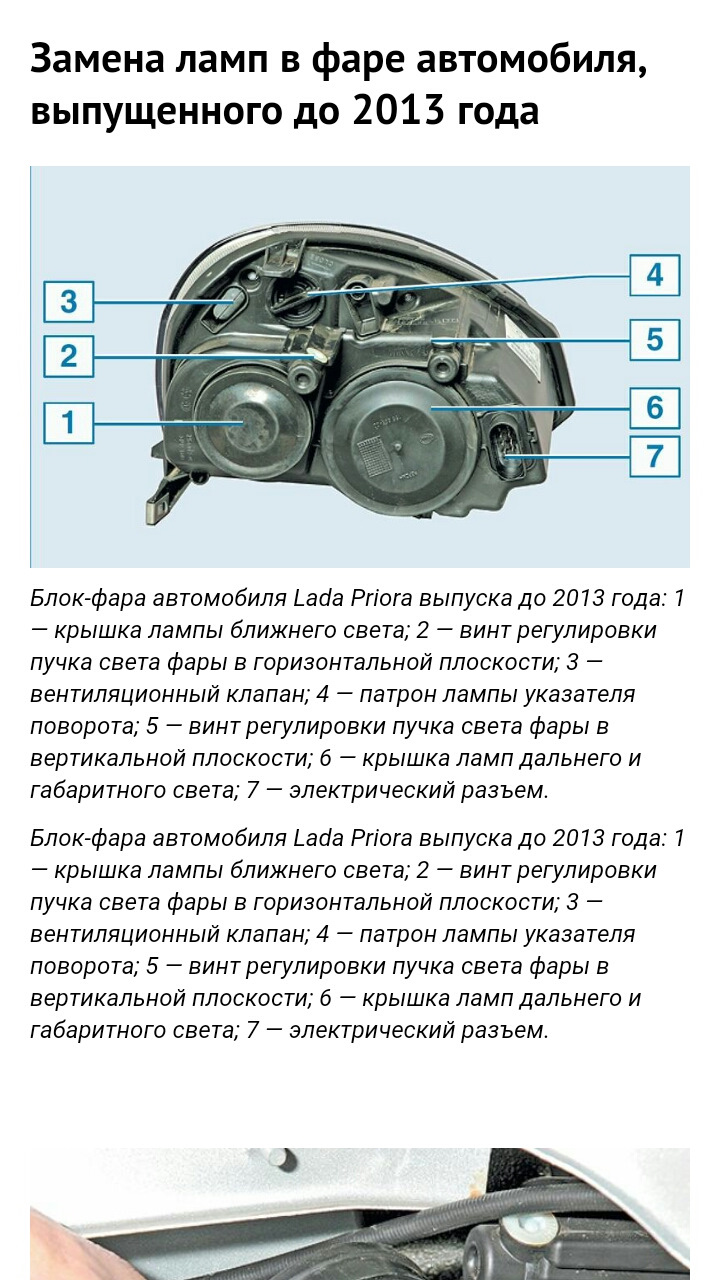

Поиск регулировочных винтов на блок-фарах

Регулировочные элементы расположены на задней поверхности блок-фары, доступ к ним осуществляется через моторный отсек. Для корректной настройки света необходимо идентифицировать два основных винта: вертикальный и горизонтальный корректировщики.

Вертикальный регулятор обычно находится в верхней или боковой зоне фары ближе к центру автомобиля, горизонтальный – сбоку (ближе к крылу или радиаторной решетке в зависимости от стороны). Оба компонента имеют характерные шестигранные шляпки (чаще всего на 6-8 мм) и могут быть частично скрыты декоративными накладками или жгутами проводки.

Пошаговая идентификация элементов

Ключевые ориентиры для поиска:

Вертикальный винт: ищите возле крепления фары к кузову или над лампой ближнего света
Горизонтальный винт: располагается со стороны наружного края фары (у переднего крыла)
Оба регулятора оснащены пластиковыми шестернями белого/черного цвета с насечками

Примечание: На некоторых модификациях потребуется демонтировать воздуховод или временно отодвинуть бачок омывателя для полноценного доступа. Избегайте вращения винтов при заклинивании – предварительно обработайте резьбу WD-40.

Настройка вертикального угла наклона ближнего света

Подготовьте автомобиль к регулировке: убедитесь в исправности подвески, нормальном давлении в шинах, наличии стандартной нагрузки (полный бак топлива, водитель на месте). Выберите ровную площадку с вертикальной стеной на расстоянии 5 метров от фар. Отметьте на стене центр каждой фары и горизонтальную линию, соответствующую их высоте от земли.

Найдите регулировочный винт вертикального наклона на задней части блок-фары (обычно обозначен стрелкой "вверх-вниз" или символом вертикальной оси). Включите ближний свет, закройте одну фару картоном для раздельной настройки. Центр светового пучка должен находиться ниже контрольной горизонтальной линии на отметке, соответствующей требованиям производителя (чаще всего на 2-5 см ниже для расстояния 5 м).

Процесс регулировки

Вращайте регулировочный винт вертикального наклона по часовой стрелке для опускания светового пучка или против часовой стрелки для его подъема. Контролируйте перемещение границы светотени на стене в реальном времени. Основные требования к положению пучка:

Резкая горизонтальная граница светотени
Излом границы строго под центром фары
Верхняя кромка пучка ниже контрольной линии на рекомендованную величину

После настройки одной фары повторите действия для второй, используя ее индивидуальные метки. Проверьте совместную работу света: пучки должны симметрично перекрывать дорогу без "горбов" и затемненных зон перед автомобилем.

Тип нагрузки	Рекомендуемое смещение пучка вниз
Стандартная (водитель)	2 см на 5 м
Полная (4 пассажира + багаж)	1 см на 5 м

Избегайте чрезмерного подъема пучка: это приводит к ослеплению встречных водителей. При значительном изменении нагрузки (например, перевозке груза) выполняйте коррекцию угла повторно. Для точной проверки используйте сервисный стенд после ручной регулировки.

Корректировка горизонтального направления пучка

Горизонтальная настройка предотвращает ослепление встречных водителей и обеспечивает правильное освещение правой обочины. Неверный угол смещает световой пучок влево или вправо, создавая аварийные ситуации и сокращая видимость в поворотах.

Регулировка осуществляется через боковой винт на корпусе каждой фары (доступ без демонтажа). Требуется ровная площадка, вертикальный экран (стена) и соблюдение базовых условий: давление в шинах по норме, половинный бак топлива, отсутствие груза в багажнике.

Пошаговая процедура

Установите автомобиль перпендикулярно стене на дистанции 5 метров.
Нанесите на стену вертикальные метки:
- Центр автомобиля (O)
- Центры левой (L) и правой (R) фар
Включите ближний свет. Закройте одну фару картоном.
Корректируйте горизонтальным винтом:
- Левая фара: светотеневая граница должна начинаться под меткой L и подниматься вправо на 5 см (1% от дистанции)
- Правая фара: граница проходит строго под меткой R без смещения вправо
Проверьте симметричность пучков после настройки обеих фар.

Важно: используйте шестигранник 6 мм для винтов. При отклонениях более 3° от нормы проверьте крепления фары и целостность кронштейнов.

Проверка светотеневой границы на экране

Для точной настройки фар Приоры требуется контроль светотеневой границы на вертикальной поверхности. Этот этап определяет корректность распределения светового пучка и исключает ослепление встречных водителей. Используйте ровную стену или специальный экран в темное время суток на площадке с твердым покрытием.

Установите автомобиль перпендикулярно экрану на расстоянии 5 метров с полной загрузкой водительского места (75 кг на водительском сиденье). Проверьте давление в шинах, чистоту фар и исправность ламп. На экране предварительно нанесите вертикальные и горизонтальные метки согласно схеме.

Этапы разметки экрана и контроля

Центральная ось: Отметьте вертикальную линию (V), соответствующую продольной оси автомобиля.
Высота фар: Проведите горизонтальную линию (H) на уровне центров фар (замерьте от земли до оптического центра каждой фары).
Точки контроля: От точки пересечения V и H отступите влево и вправо на расстояние между центрами фар автомобиля – получите точки L (левая фара) и R (правая фара).

Элемент проверки	Параметры для Приоры
Наклон светотеневой границы	Левая часть: горизонталь на 15 см ниже линии H Правая часть: подъем под углом 15° через точку R
Критическая точка излома	Должна совпадать с пересечением линий L-H и R-H
Допустимое отклонение	Не более 1 см по вертикали/горизонтали от контрольных точек

Включите ближний свет и оцените границу светового пятна. У правильно отрегулированной фары резкий перепад "свет-тень" пройдет через контрольные точки: горизонтальный отрезок слева от точки L и восходящая диагональ справа от точки R. Излом границы должен четко совпадать с точкой R. При несовпадении потребуется коррекция регуляторами на корпусе фары.

Особенности настройки противотуманных фар (при наличии)

Противотуманные фары (ПТФ) на Приоре выполняют иную функцию, чем основной ближний свет. Их ключевая задача – освещать дорожное полотно и обочину непосредственно перед автомобилем в условиях плохой видимости (туман, дождь, снегопад), формируя широкий, но недальний луч света, который меньше отражается от мелких частиц воды или снега в воздухе. Поэтому их настройка принципиально отличается от регулировки головного света.

Основная особенность регулировки ПТФ заключается в их высоте относительно дороги и направленности. Они всегда устанавливаются значительно ниже головной оптики и должны светить строго вниз и немного в сторону обочины, чтобы эффективно подсвечивать края дороги и разметку, не создавая ослепляющей пелены перед автомобилем и не слепя встречных водителей. Неправильно отрегулированные ПТФ могут стать источником опасности.

Процесс регулировки противотуманных фар

Регулировка ПТФ Приоры выполняется аналогично головному свету – на ровной площадке перед вертикальной стеной или экраном, но с другими исходными параметрами. Обязательные подготовительные шаги: убедитесь, что давление в шинах соответствует норме, салон не перегружен (только водитель или эквивалентный груз ~70 кг), фары очищены от грязи, корректор фар установлен в положение "0". Автомобиль должен стоять перпендикулярно стене на расстоянии 5 метров.

Для настройки потребуется найти на стене проекцию центров противотуманных фар и нанести контрольные метки:

Подгоните автомобиль вплотную к стене.
Отметьте на стене центры (точки напротив оптических центров) обеих противотуманных фар (точки P_L и P_R).
Проведите через эти точки строго горизонтальную линию (H_PTF).
Отъедьте назад на 5 метров от стены.

Оптимальные параметры для регулировки ПТФ Приоры представлены в таблице:

Параметр	Значение
Расстояние до стены (L)	5 метров
Высота центров ПТФ над дорогой (H)	Измеряется индивидуально для авто
Требуемая высота светотеневой границы на стене	На H - 50 мм ниже линии H_PTF
Горизонтальное положение светотеневой границы	Симметрично относительно вертикальной оси авто (точки P_L и P_R)

Включите противотуманные фары. Регулировочные винты (обычно расположены сверху или сбоку фары) позволяют изменять угол наклона по вертикали и реже – по горизонтали. Добивайтесь, чтобы верхняя граница светового пучка каждой фары точно совпадала с горизонтальной линией, расположенной на 50 мм ниже линии H_PTF (то есть на высоте H - 50 мм). Свет должен быть равномерно распределен по ширине, симметричен относительно вертикальной оси автомобиля.

Важно помнить: противотуманные фары не должны светить далеко вперед или высоко вверх. Их луч должен четко "ложиться" на дорогу сразу перед автомобилем, подсвечивая обочину. Слишком высоко направленные ПТФ будут слепить встречных водителей даже в ясную погоду и терять эффективность в тумане, так как их свет будет отражаться от взвеси обратно в глаза водителю.

Контрольная проверка освещения в дорожных условиях

После регулировки фар на стенде или экране обязательна практическая проверка в реальных условиях. Дождитесь темного времени суток и найдите ровный участок дороги с низким трафиком. Убедитесь, что в салоне нет лишнего груза, а давление в шинах соответствует норме – это влияет на угол наклона фар.

Включите ближний свет и остановитесь перпендикулярно стене или забору на расстоянии 15-20 метров. Отметьте центр световых пятен: они должны находиться чуть ниже уровня фар автомобиля и симметрично относительно продольной оси. Любое смещение требует повторной коррекции.

Проверка в движении

Оцените работу фар при движении по разным типам дорог:

Загородная трасса: свет должен освещать полосу на 40-50 метров без ослепления встречных водителей
Подъемы/спуски: пучок не должен упираться в землю или уходить в небо
Повороты: равномерность освещения обочин без "мертвых зон"

Обратите внимание на реакцию других участников движения – частое переключение встречного транспорта на аварийку или мигание дальним светом сигнализирует о необходимости срочной регулировки.

Параметр	Норма	Ошибка
Дальность освещения	40+ метров	Слепящий эффект/тусклость
Граница света/тени	Четкая линия	Размытые края пучка
Асимметрия	≤ 10 см на 10 м	Смещение центра пятен
