Рессоры Ford Transit - как выбрать правильные и выполнить замену

Статья обновлена: 18.08.2025

Рессорная подвеска – критически важный элемент конструкции Ford Transit, напрямую влияющий на грузоподъемность, устойчивость и комфорт эксплуатации.

Износ или поломка рессор приводит к проседанию кузова, ухудшению управляемости и ускоренному разрушению других компонентов ходовой части.

Понимание типов рессор, признаков необходимости замены и критериев выбора новых элементов позволит сохранить эксплуатационные характеристики фургона и избежать незапланированных простоев.

Конструктивные отличия передних и задних рессор

Передние рессоры на Ford Transit имеют полуэллиптическую форму и работают совместно с амортизаторами и стабилизатором поперечной устойчивости. Они рассчитаны на восприятие вертикальных нагрузок, тормозных усилий и части боковых сил, обеспечивая точное рулевое управление. Количество листов обычно меньше, чем у задних, что способствует комфорту при движении.

Задние рессоры выполняются как в стандартной полуэллиптической, так и в усиленной форме (на грузовых модификациях). Они несут основную нагрузку от перевозимого груза и отличаются большим количеством листов, увеличенной толщиной стали и усиленными коренными шарнирами. Конструкция задних рессор часто включает дополнительные прокладки и S-образные концы для гашения вибраций.

Ключевые различия в параметрах

Основные конструктивные особенности:

• Количество листов: Передние – 3-5; Задние – 5-8 (до 12 на фургонах)
• Толщина листа: Передние – 8-10 мм; Задние – 10-14 мм
• Крепление:
  • Передние: жёсткая фиксация в кронштейнах рамы + скользящая серьга
  • Задние: шарнирное соединение с кронштейнами + эластичная втулка
• Дополнительные элементы:
  • Передние: интегрированы с амортизаторами
  • Задние: усиленные резиновые отбойники и демпферы

Важная особенность: Задние рессоры на модификациях с двойными колёсами (например, Transit 350) имеют асимметричную конструкцию – разную длину и крепление правой/левой сторон для компенсации нагрузки.

Параметр	Передние рессоры	Задние рессоры
Рабочая нагрузка	До 1200 кг/ось	До 2500 кг/ось
Тип листов	Параболические (переменной толщины)	Трапециевидные (постоянной толщины)
Антикоррозийное покрытие	Цинкование + грунтовка	Горячее цинкование + эпоксидный слой

Типы рессор: стандартные, усиленные, комплекты +1 лист

Правильный выбор типа рессорной подвески критически важен для грузоподъемности, управляемости, комфорта и долговечности Ford Transit. Основные варианты, доступные для замены или модернизации, включают стандартные, усиленные рессоры и комплекты для добавления дополнительного листа.

Каждый тип имеет свою сферу применения и характеристики, определяемые количеством и толщиной листов, а также их упругостью. Понимание этих различий позволяет подобрать оптимальное решение под конкретные условия эксплуатации и нагрузку.

Стандартные рессоры

Это заводской вариант, устанавливаемый на автомобиль с конвейера. Они рассчитаны на номинальную грузоподъемность, указанную в технических характеристиках для данной модели и колесной базы Transit.

• Назначение: Оптимальны для регулярной эксплуатации автомобиля без постоянных перегрузок или экстремальных условий.
• Характеристики: Обеспечивают баланс между грузоподъемностью, комфортом езды (достаточная эластичность) и управляемостью.
• Когда выбирать: При замене изношенных оригинальных рессор, если автомобиль эксплуатируется преимущественно с нагрузкой, не превышающей паспортную, и владельца устраивала работа подвески ранее.

Усиленные рессоры

Конструктивно отличаются от стандартных большей жесткостью и грузоподъемностью. Это достигается за счет:

• Использования листов большей толщины.
• Увеличения количества листов в пакете.
• Применения стали с более высоким пределом упругости.

Назначение: Предназначены для:

• Регулярной перевозки тяжелых грузов, близких к максимально допустимой или превышающих номинальную нагрузку стандартных рессор.
• Эксплуатации с установленным тяжелым дополнительным оборудованием (гидроборт, лебедка, усиленный кузов).
• Снижения просадки задней части автомобиля под нагрузкой и предотвращения "пробоев" подвески.

Важно: Установка усиленных рессор обычно приводит к увеличению жесткости подвески, что может негативно сказаться на комфорте при движении порожнем или с малой загрузкой. Также возрастает нагрузка на раму и кузов.

Комплекты для добавления листа (+1 лист)

Это промежуточное решение между стандартными и полноценными усиленными рессорами. Комплект представляет собой один или два дополнительных листа рессоры и необходимый крепеж.

Назначение:

• Умеренное увеличение грузоподъемности и жесткости существующей стандартной рессоры без ее полной замены.
• Борьба с незначительной, но критичной просадкой задка под характерной для данного Транзита постоянной нагрузкой.
• Восстановление первоначальной жесткости слегка "уставших", но еще не выработавших ресурс стандартных рессор.

Особенности: Установка дополнительного листа – относительно бюджетный способ поднять грузоподъемность. Однако он лишь дополняет существующий пакет, не превращая стандартную рессору в полноценно усиленную. Эффект по жесткости и грузоподъемности будет меньше, чем при установке нового комплекта усиленных рессор.

Ключевое отличие:

Тип	Грузоподъемность	Жесткость	Комфорт (порожний)	Основное применение
Стандартные	Номинальная (заводская)	Средняя	Оптимальный	Штатная эксплуатация без перегрузок
Комплект +1 лист	Номинальная + 10-25%*	Средняя+	Умеренно снижен	Небольшое увеличение груз-ти, борьба с просадкой
Усиленные	Значительно выше номинальной	Высокая	Снижен заметно	Постоянные тяжелые нагрузки, перегрузки

* Конкретный прирост зависит от конструкции исходной рессоры и добавляемого листа.

Внимание: При выборе любого типа рессор, особенно усиленных или при добавлении листа, обязательно учитывайте допустимую нагрузку на заднюю ось вашего Ford Transit, указанную в ПТС и на табличке VIN. Превышение этих значений опасно и незаконно.

Лучшие производители рессор для Транзита: сравнительный анализ

При выборе рессор для Ford Transit критически важно учитывать репутацию бренда и соответствие техническим требованиям вашего фургона (грузоподъемность, год выпуска, тип кузова). На рынке представлены как оригинальные запчасти (OEM), так и продукция независимых производителей, различающаяся по цене, материалам и долговечности.

Сравнительный анализ ключевых игроков помогает найти оптимальное соотношение цены и качества, избегая риска установки недолговечных комплектующих. Особое внимание стоит уделить гарантийным условиям и отзывам реальных пользователей о поведении рессор под нагрузкой в различных дорожных условиях.

Топ-5 брендов на рынке

• Genuine Ford (OEM) - Идеальное соответствие заводским параметрам, высокая надежность. Минусы: максимальная стоимость.
• Lesjöfors (Швеция) - Лидер по качеству среди аналогов. Использует легированную сталь, строгий контроль. Оптимальный баланс цены и ресурса.
• Dobinsons (Австралия) - Специализация на коммерческом транспорте. Предлагает усиленные варианты для постоянных перегрузок.
• KYB (Япония) - Стабильное качество, хорошая коррозионная стойкость. Часто выбирают для стандартных условий эксплуатации.
• Britpart (Великобритания) - Бюджетное решение для экономных. Ресурс может уступать премиум-брендам, особенно при интенсивных нагрузках.

Бренд	Страна	Ключевое преимущество	Ценовой сегмент
Genuine Ford	Завод-изготовитель	100% совместимость	Премиум
Lesjöfors	Швеция	Лучшее качество стали	Выше среднего
Dobinsons	Австралия	Усиленные версии	Средний/Высокий
KYB	Япония	Надежность	Средний
Britpart	Великобритания	Низкая цена	Бюджетный

Важно: При установке усиленных рессор (например, от Dobinsons) проверяйте допустимую нагрузку на мост и соответствие характеристик подвески. Перегрузка трансмиссии ведет к дорогостоящим поломкам.

Для коммерческого использования с постоянной загрузкой эксперты рекомендуют Lesjöfors или Dobinsons. Если Транзит эксплуатируется в умеренном режиме, KYB станет разумной альтернативой. Britpart подойдет для редких поездок или как временное решение, но требует более частого контроля состояния.

Как подобрать рессоры по VIN-коду Транзита

VIN-код содержит уникальные данные о комплектации вашего Ford Transit, включая тип подвески и заводские параметры рессор. Для точного подбора необходимо расшифровать 17-значный идентификатор, указанный в ПТС, на стойке лобового стекла или табличке водительской двери.

Используйте онлайн-сервисы официальных поставщиков автозапчастей (например, Ford Catcar, Partslink24), где ввод VIN автоматически определяет совместимые рессоры. Альтернативно – обратитесь к дилеру с запросом по коду: менеджер предоставит оригинальные каталожные номера.

Ключевые шаги при подборе

1. Сверка характеристик
   • Количество листов в пакете (3–5 для легких версий, 8–13 для фургонов)
   • Длина и ширина пластин
   • Тип креплений (например, чашки амортизаторов)
2. Проверка маркировки
   • Сравните штамповку на старых рессорах с новыми
   • Убедитесь в совпадении кодов нагрузки (например, 2,5T или 3,5T)

Параметр VIN	Влияние на выбор
7-я цифра (тип ТС)	Микроавтобус, грузовик или шасси
8-я цифра (двигатель)	Учет массы силового агрегата
10-я цифра (год выпуска)	Соответствие поколению модели

Важно: При замене одной рессоры устанавливайте аналогичную пару на ось. Для тюнинга или изменения грузоподъемности используйте VIN как базовый ориентир, но консультируйтесь со специалистами по усилению подвески.

Выбор по параметрам: грузоподъемность и модель кузова

Грузоподъемность – ключевой фактор при подборе рессор для Ford Transit. Каждая ось автомобиля рассчитана на определенную нагрузку, указанную в технической документации (ПТС или табличке на кузове). Превышение этого значения ведет к ускоренному износу рессор, деформации листов и опасной потере устойчивости.

Модель кузова напрямую связана с распределением веса и длиной колесной базы. Короткобазные фургоны, микроавтобусы, шасси с двойной кабиной или цельнометаллические грузовики имеют разную конструкцию подвески. Рессоры для задней оси у пассажирских версий часто мягче для комфорта, тогда как у грузовых модификаций – жестче и многослойнее.

Как параметры влияют на выбор рессор

Критерии выбора в зависимости от грузоподъемности:

• Легкие нагрузки (до 1000 кг): стандартные 3-5-листовые рессоры (чаще для пассажирских Transit).
• Средние нагрузки (1000-1600 кг): усиленные 5-7-листовые комплекты с параболическим профилем.
• Тяжелые нагрузки/постоянная эксплуатация (свыше 1600 кг): рессоры с дополнительными листами (до 9), усиленными хомутами и антикоррозионным покрытием.

Особенности подбора по типу кузова:

Тип кузова	Рекомендуемые рессоры	Примечание
Фургон/Цельнометаллический	Усиленные, с расчетом на полный объем кузова	Учитывать высоту крыши (L1H1, L2H2 и т.д.)
Шасси с надстройкой	Спецкомплекты для постоянного веса платформы	Требуется запас по грузоподъемности
Микроавтобус	Комфортные, с умеренной жесткостью	Избегать излишне грубых рессор
Двойная кабина	Баланс между жесткостью и плавностью хода	Проверять совместимость с креплениями рамы

Важно: Всегда сверяйте каталожные номера рессор с VIN-кодом автомобиля или данными производителя подвески. Установка рессор, не соответствующих заводским допускам по нагрузке или геометрии, аннулирует гарантию и создает риски для безопасности.

Рессоры для коммерческих фургонов VS пассажирских версий

Рессоры коммерческих фургонов Ford Transit рассчитаны на постоянную перевозку тяжелых грузов. Они спроектированы с запасом прочности для максимальной грузоподъемности, предотвращая провисание поддона при полной загрузке. Конструкция учитывает эксплуатацию в сложных дорожных условиях и частые циклы разгрузки/погрузки.

Пассажирские версии (микроавтобусы) используют рессоры, оптимизированные под комфорт. Их задача – обеспечить плавность хода при перевозке людей, минимизируя тряску на неровностях. Жесткость рассчитана на средний вес пассажиров и багажа без экстремальных нагрузок, характерных для грузовых модификаций.

Сравнительные характеристики

Критерий	Коммерческие фургоны	Пассажирские версии
Жесткость	Повышенная	Умеренная
Количество листов	6-8 (чаще усиленные пакеты)	4-5 (облегченные варианты)
Грузоподъемность	До 1.5 тонн	До 800 кг
Тип амортизации	Короткий ход, минимальный крен	Увеличенный ход для сглаживания неровностей

Важно: Установка пассажирских рессор на грузовой фургон приведет к:

• Прогибу поддона и риску повреждения топливной системы
• Ускоренному износу шин и сайлент-блоков
• Опасному раскачиванию кузова в поворотах

Обратная ситуация (грузовые рессоры на пассажирском авто) вызовет:

1. Чрезмерную жесткость хода
2. Вибрацию в салоне и дискомфорт
3. Преждевременный износ креплений кузова

При замене всегда сверяйте VIN-код или технические параметры: длину рессоры, тип креплений, ширину платформы. Для модифицированных версий (например, грузопассажирских) требуются специализированные комплекты с маркировкой "Combi".

Оригинальные или аналог: ключевые критерии выбора

При выборе рессор для Ford Transit решающим фактором становится баланс между стоимостью, качеством и долговечностью. Оригинальные запчасти гарантируют полное соответствие заводским стандартам, но их цена значительно выше аналогов. Неоригинальные аналоги предлагают экономию, однако их качество варьируется от бренда к бренду.

Ключевой аспект – оценка условий эксплуатации фургона. Для коммерческого транспорта с постоянными перегрузками или работой в тяжелых дорожных условиях надежность оригинальных рессор часто оправдывает инвестиции. При умеренных нагрузках и ограниченном бюджете можно рассмотреть премиальные аналоги от проверенных производителей.

Факторы для сравнения

Критерии выбора:

• Срок службы: Оригинальные рессоры служат 100-150 тыс. км, топовые аналоги – 70-100 тыс. км
• Гарантии: Оригинальные детали включают официальную гарантию Ford, аналоги – условия производителя (часто ограниченные)
• Ресурсные испытания: OEM-детали проходят полный цикл тестов, аналоги – выборочные проверки

Риски некачественных аналогов:

1. Коррозия листов из-за низкосортной стали
2. Деформация хомутов и ушей крепления
3. Нарушение геометрии подвески

Параметр	Оригинал (Ford)	Премиум-аналог (например, Sachs)	Бюджетный аналог
Цена за комплект	35 000 - 50 000 ₽	25 000 - 35 000 ₽	12 000 - 20 000 ₽
Соответствие допускам	100%	95-98%	85-90%
Адаптация под нагрузки	Оптимальная	Приемлемая	Нестабильная

Для коммерческого использования свыше 5 лет или пробега 40 000 км/год рекомендуется оригинал. При сезонной эксплуатации или пробеге до 20 000 км/год допустимы лицензированные аналоги с документально подтвержденными испытаниями. Избегайте рессор без маркировки производителя и сертификатов соответствия.

Типичные признаки изношенных рессор: шум и поведение авто

Появление характерных стуков или скрипов в задней части кузова при движении по неровностям – первый явный сигнал проблем с рессорами. Металлический лязг или глухие удары чаще всего возникают из-за поломанных листов, изношенных втулок или ослабленных стремянок.

Автомобиль начинает "проседать" под нагрузкой, заметно теряя клиренс даже при незначительном грузе. Это провоцирует постоянное соприкосновение резиновых отбойников с элементами подвески, что ускоряет их разрушение и усиливает вибрации.

Как износ влияет на управляемость

• Раскачивание кузова: Усиленные продольные крены ("клевки") при торможении и поперечные покачивания на поворотах из-за потери упругости.
• Снижение курсовой устойчивости: Задняя ось становится "разболтанной", машину уводит в сторону на прямой, требуется постоянное подруливание.
• Неравномерный износ шин: Ухудшение контакта колес с дорогой из-за измененного угла установки оси.
• Вибрация руля и кузова: Усиление дрожи на скорости, особенно ощутимой на рулевом колесе и через сиденье.

Признак	Возможная причина в рессоре	Последствия без ремонта
Скрип на кочках	Износ втулок пальца, сухое трение листов	Ускоренный износ крепежа, разрушение листов
Глухие удары сзади	Сломанный центральный лист, ослабление стремянок	Деформация моста, повреждение топливного бака
Проседание подвески	Усталость металла, потеря упругости	Повреждение глушителя, амортизаторов, кардана

Важно: Игнорирование этих симптомов ведет к критической деформации рессорных пакетов, риску внезапной поломки на ходу и повреждению смежных узлов – моста, амортизаторов, рамы или топливной системы.

Визуальная диагностика: трещины, коррозия, проседание

Регулярный осмотр рессор критичен для безопасности и управляемости Форд Транзит. Проверку выполняйте при каждом ТО или после эксплуатации в тяжелых условиях: бездорожье, перегруз, агрессивные среды. Используйте фонарь для детального изучения всех поверхностей.

Диагностируйте рессоры только на подъемнике/эстакаде с вывешенными колесами. Очистите элементы от грязи металлической щеткой. Проверяйте каждую рессору по всей длине, уделяя особое внимание зонам креплений и точкам максимального напряжения.

Ключевые дефекты и методы их выявления

Проблема	Локализация	Критерии оценки	Риски
Трещины	Верхние листы, места изгибов, области крепежных отверстий	Вертикальные разрывы металла длиной от 2 см, ржавые следы вдоль линии дефекта	Внезапный разрыв, потеря контроля над авто
Коррозия	Межлистовое пространство, нижние поверхности, сколы краски	Рыхлая слоистая ржавчина, уменьшение толщины листа на 30% и более	Снижение грузоподъемности, ускоренное образование трещин
Проседание	Центральная часть пакета, зона над мостом	Прогиб дуги более 5% от длины рессоры, асимметрия высоты кузова по осям	Ускоренный износ шин, деформация смежных узлов подвески

Дополнительные индикаторы износа:

• Смещение оси моста относительно кузова
• Видимый зазор между листами в зажатой части рессоры
• Деформация или разрушение резиновых втулок кронштейнов

Проверка межлистового зазора: практический метод

Отсутствие минимального зазора между листами рессоры приводит к сухому трению, ускоренному износу и характерному скрипу. Контроль этого параметра обязателен при диагностике или после замены пакета. Оптимальный зазор для груженого Транзита составляет 0.5–1.5 мм, проверка выполняется на разгруженном автомобиле с отмытыми рессорами.

Используйте набор щупов или плоский металлический щуп толщиной 0.5 мм. Вставьте инструмент между вторым и третьим листами в центральной части рессоры с обеих сторон. Щуп должен проходить с небольшим сопротивлением – если он не входит или требует усилия, зазор недостаточен. Проверьте все остальные промежутки аналогичным образом.

Критические отклонения и действия

При обнаружении проблем выполните следующие шаги:

• Зазор отсутствует/менее 0.3 мм: Разберите рессору, удалите задиры на контактных поверхностях шлифовкой, нанесите графитовую смазку.
• Зазор превышает 2 мм: Проверьте степень износа листов (особенно концов) и центрирующей втулки. Требуется замена деформированных элементов.
• Неравномерный зазор по длине: Осмотрите стремянки на предмет перекоса, оцените геометрию моста.

Состояние зазора	Причина	Решение
Менее 0.3 мм	Коррозия, загрязнение, отсутствие смазки	Чистка, смазка, шлифовка листов
Более 2 мм	Износ концов листов, деформация пакета	Замена рессоры или критичных листов
Переменный по длине	Ослабление стремянок, перекос моста	Регулировка крепежа, проверка геометрии

Важно: После обслуживания или замены листов дайте рессорам «приработаться» под нагрузкой 200–300 км, затем повторно проверьте зазоры и подтяните стремянки.

Когда битые листы требуют срочной замены

Поломка или критический износ одного листа рессоры создает неравномерную нагрузку на соседние элементы, что провоцирует их ускоренное разрушение. Игнорирование проблемы ведет к деформации всей рессорной пакета, риску внезапного разрыва во время движения и потере контроля над автомобилем.

Эксплуатация транспорта с поврежденными листами запрещена – это нарушает геометрию подвески, вызывает утечки амортизаторов, ускоряет износ шин и повышает опасность ДТП. Требуется немедленная диагностика и замена при выявлении следующих признаков:

Неотложные признаки повреждения

• Трещины или разрывы металла – видимые расколы, особенно в зоне крепления к осям или центру рессоры.
• Полное отсутствие контакта между листами – зазор в местах соприкосновения из-за деформации или излома.
• Вертикальный прогиб рессоры без возврата – остаточная деформация после разгрузки кузова.
• Смещение листов относительно оси пакета – «расползание» элементов вбок или перекос.

Симптом при движении	Последствия без замены
Скрежет или удары в задней подвеске	Разрушение кронштейнов, повреждение топливных магистралей
Крен кузова на ровной поверхности	Ускоренный износ шин, поломка стабилизатора поперечной устойчивости
Вибрация руля на скорости	Деформация карданного вала, выход из строя ступичных подшипников

Замену выполняют только комплектом на оси – установка одного листа вместо сломанного недопустима из-за разницы в жесткости и остаточном ресурсе старого пакета. Используйте оригинальные рессоры Ford или сертифицированные аналоги с идентичными характеристиками по толщине листов, количеству элементов и кривизне.

Возможен ли ремонт рессор или только полная замена

Рессоры Ford Transit подвержены интенсивным нагрузкам, что приводит к их деформации, коррозии или поломке листов. В большинстве случаев восстановление поврежденных рессор не рекомендуется из-за высоких требований к безопасности и геометрии подвески. Любое нарушение структуры (трещины, разрыв стремянок, критический изгиб) делает ремонт нецелесообразным.

Исключения возможны лишь для локальных неисправностей, не затрагивающих основную конструкцию. Например, замена изношенных втулок, пальцев крепления или центровочных болтов допустима, если сами рессорные листы не имеют дефектов. Однако такие случаи редки и требуют профессиональной диагностики.

Когда допустим ремонт, а когда обязательна замена

• Ремонт возможен:
  • Замена крепежных элементов (пальцы, болты, стремянки)
  • Установка новых втулок или резиновых прокладок
  • Устранение скрипа смазкой листов (временное решение)
• Требуется замена:
  • Трещины или сломанные листы
  • «Проседание» рессоры (потеря высоты более 10%)
  • Коррозия, искажение формы
  • Отсутствие эффекта после смазки

Критерий	Ремонт	Полная замена
Стоимость	До 15% от цены новой рессоры	100% (но включает комплектующие)
Долговечность	Кратковременное решение	Гарантия 2+ года
Безопасность	Риск внезапного разрушения	Предсказуемая работа

Попытки выпрямления листов, сварки трещин или кустарного усиления рессор категорически запрещены – это нарушает распределение нагрузок и может спровоцировать аварию. Для Ford Transit с грузоподъемностью от 1 т оптимальным выбором всегда остается установка новой рессорной сборки.

Необходимый инструмент: специальные ключи и домкраты

Замена рессор на Ford Transit требует применения специализированных инструментов для безопасного демонтажа и установки тяжелых деталей подвески. Стандартный набор гаечных ключей и головок недостаточен – необходимо обеспечить надежную фиксацию рамы и снятие нагрузки с узлов перед работой.

Критически важны приспособления для компрессии рессорных пакетов, так как пружинящие элементы находятся под высоким напряжением. Попытка разборки без стяжек приведет к резкому распрямлению листов с риском травмирования и повреждения компонентов.

Обязательный набор инструментов

• Стяжки для рессор – минимум 2 пары усиленных стальных хомутов для безопасного сжатия пакета
• Гидравлический домкрат грузоподъемностью от 3 тонн с широкой опорной площадкой
• Подставки-козлы (не менее 2 шт.) – для страховки приподнятого кузова
• Торцевой ключ на 19 мм с удлинителем и трещоткой – для болтов стремянок
• Динамический ключ – для точного контроля момента затяжки ответственных соединений

Инструмент	Требования	Риски при отсутствии
Рессорные стяжки	Рабочее усилие от 5 тонн, защита от соскальзывания	Разрыв пакета, разрушение пальцев, травмы
Домкрат	Устойчивая платформа, плавный ход, резиновая насадка	Просадка авто, перекос рамы, повреждение порогов

Важно: стандартные ремкомплекты часто не включают стопорные кольца пальцев рессор – уточняйте комплектацию перед началом работ. При замене коренных втулок потребуется оправка для запрессовки и съемник втулок.

Техника безопасности при демонтаже рессор

Демонтаж рессор на Ford Transit требует особой осторожности из-за высокого напряжения пружинных элементов. Неправильные действия могут спровоцировать мгновенное разжатие рессоры с выбросом компонентов, что чревато тяжелыми травмами. Перед началом работ убедитесь в отсутствии посторонних лиц в зоне риска.

Обязательно используйте исправный инструмент: гаечные ключи с цельным профилем, домкраты промышленного класса и страховочные подставки. Никогда не полагайтесь на штатный домкрат или случайные опоры – только профессиональное оборудование гарантирует стабильность автомобиля при работе.

Ключевые этапы безопасного демонтажа

1. Разгрузка рессоры:
   • Зафиксируйте Транзит на ровной поверхности ручным тормозом и противооткатными башмаками
   • Поднимите кузов подъемником/домкратом, установите страховочные козлы под лонжероны рамы
   • Опустите автомобиль на козлы, обеспечив провис рессоры без контакта с мостом
2. Подготовка крепежа:
   • Обработайте резьбовые соединения проникающей смазкой WD-40 за 10-15 минут до откручивания
   • Ослабляйте гайки стремянок постепенно и крест-накрест, контролируя смещение осей
3. Снятие рессоры:
   • Используйте монтажные ломики для разведения кронштейнов – не применяйте ударные инструменты
   • Фиксируйте пакет рессор стяжными ремнями перед извлечением последнего крепежа
   • Извлекайте узел строго горизонтально без перекосов

Запрещено: работать без защитных очков и перчаток с усиленным покрытием, демонтировать рессоры при вибрациях кузова, использовать сварочное оборудование вблизи топливных линий. При первых признаках коррозии крепежей или деформации кронштейнов прекратите работы.

Порядок демонтажа передних рессор: пошаговый алгоритм

Перед началом работ убедитесь в наличии необходимого инструмента: набор рожковых и накидных ключей, головки с воротком, домкрат, опорные стойки («козлы»), молоток и монтировка. Обязательно используйте средства индивидуальной защиты – перчатки и очки.

Автомобиль должен стоять на ровной твердой поверхности с включенным ручным тормозом. Под задние колеса установите противооткатные упоры. Обработайте крепежные элементы рессор проникающей смазкой WD-40 за 10-15 минут до демонтажа для облегчения откручивания.

Последовательность выполнения работ:

1. Разгрузка подвески:
   • Ослабьте (но не откручивайте полностью) гайки крепления передних колес.
   • Поднимите переднюю часть авто домкратом, установите на опорные стойки.
   • Снимите колеса и отложите в сторону.
2. Демонтаж сопутствующих элементов:
   • Отсоедините нижнее крепление амортизатора от рессоры, открутив болт.
   • Отсоедините тормозной шланг от штатных хомутов на рессоре (при наличии).
   • Открутите стабилизатор поперечной устойчивости от кронштейна рессоры.
3. Ослабление креплений рессоры:
   • Подставьте домкрат под рессору для снятия остаточной нагрузки.
   • Выбейте молотком фиксатор переднего болта крепления к раме.
   • Открутите гайки переднего и заднего (серьги) крепежных пальцев.
4. Снятие рессоры:
   • Осторожно опустите домкрат, поддерживающий рессору.
   • Извлеките передний и задний крепежные болты ударом молотка.
   • Сдвиньте рессору вперед для вывода из зацепления с серьгой.
   • Аккуратно вытащите рессору вниз из-под автомобиля.

Важные нюансы:

• Не откручивайте центральный болт рессоры до полного снятия – это сохранит пакет листов в сборе.
• Маркируйте положение регулировочных шайб передней серьги для сохранения углов установки колес.
• Проверьте состояние втулок, пальцев и скоб перед установкой новой рессоры.

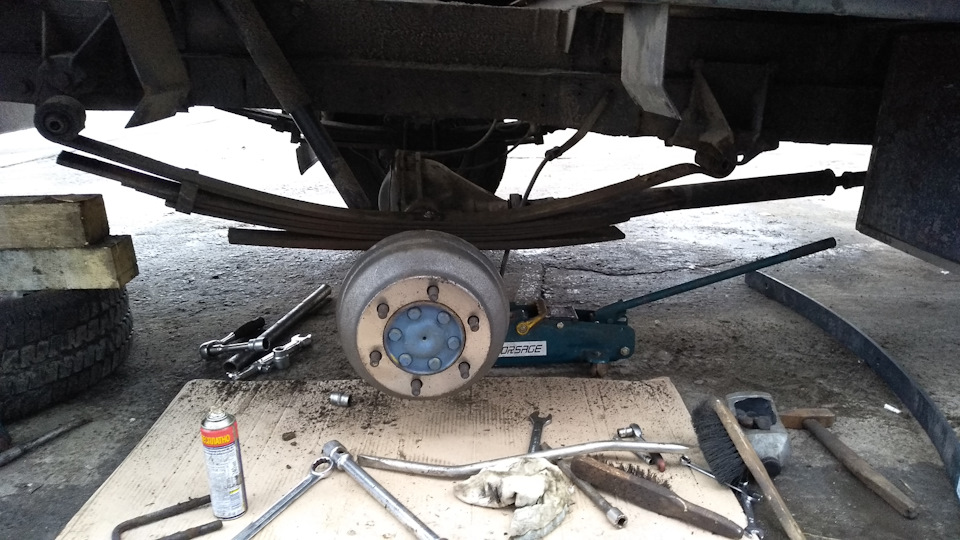

Особенности снятия задних рессор: нюансы конструкции

Задняя подвеска Ford Transit традиционно базируется на многолистовых рессорах, демонтаж которых осложнен спецификой их крепления к раме и мосту. Ключевой особенностью является комбинированный тип фиксации: передняя часть рессоры закреплена шарнирно через кронштейн и палец к раме, а задний конец соединен через серьгу, обеспечивающую продольное скольжение при деформации рессоры.

Основная сложность снятия заключается в необходимости предварительно снять нагрузку с заднего моста, обеспечив доступ к крепежным элементам и предотвратив неконтролируемое смещение тяжелых компонентов. Рессоры находятся под значительным напряжением даже после разгрузки моста.

Детали конструкции, влияющие на процесс демонтажа

Рассмотрим ключевые узлы и связанные с ними нюансы:

• Переднее крепление (шарнирное):
  • Фиксируется пальцем, проходящим через втулки рессоры и кронштейны рамы.
  • Проблемы: Втулки со временем деформируются или "закисают", палец может прикипеть к втулкам или кронштейнам. Требуется применение значительных усилий или специнструмента (съемник пальцев рессор) для выбивания пальца. Риск повреждения кронштейна рамы при неаккуратной работе.
• Заднее крепление (через серьгу/скоба):
  • Состоит из серьги (скобы), прикрепленной к раме, и пальца, соединяющего серьгу с проушиной рессоры.
  • Проблемы: Серьга может быть заклинена из-за коррозии или деформации. Палец серьги также подвержен прикипанию. Свободный ход серьги необходим для монтажа/демонтажа, его отсутствие усложняет работу.
• Крепление рессоры к мосту (ступица):
  • Рессора фиксируется в ступице заднего моста мощными U-образными болтами (стяжками) и прижимной пластиной.
  • Проблемы: Гайки U-болтов могут быть сильно затянуты и подвержены коррозии. Часто требуется мощный ударный инструмент или длинные рычаги. После снятия гаек, ступицу и U-болты нужно аккуратно отделить от рессоры.

Критически важная последовательность: Перед снятием ступичных гаек и пальцев креплений обязательно разгрузите рессору, приподняв мост домкратом и установив его на надежные подставки под раму. Только после снятия нагрузки можно откручивать U-болты моста. Затем освобождают заднюю серьгу (часто проще начать с нее), и лишь потом выпрессовывают передний палец. Нарушение последовательности опасно!

Элемент крепления	Особенности демонтажа	Типичные проблемы
Передний кронштейн (палец)	Требует выпрессовки пальца. Необходим съемник или молоток/выколотка.	Прикипание пальца, износ/разрушение втулок, деформация кронштейна.
Задняя серьга (скоба)	Требует снятия пальца серьги. Необходим свободный ход серьги для снятия рессоры.	Заклинивание серьги, коррозия пальца серьги, износ отверстий.
Ступица моста (U-болты)	Откручивание гаек U-болтов. Требуется мощный инструмент.	Прикипание гаек, коррозия болтов, деформация прижимной пластины.

Меры предосторожности: Всегда используйте стяжки (цепи, тросы) для страховки моста при его вывешивании и снятии рессор. Будьте готовы к тому, что рессора после снятия последнего крепления может резко разогнуться или сдвинуться. Контролируйте положение заднего моста, он не зафиксирован после снятия рессор.

Как извлечь закисшие крепежные втулки и пальцы

Закисшие соединения требуют комбинации механического воздействия, химических средств и термообработки. Обязательно используйте средства индивидуальной защиты: очки, перчатки и респиратор при работе с химией или абразивами. Предварительно очистите зону от грязи металлической щеткой.

Обильно обработайте соединения проникающей смазкой типа WD-40 за несколько часов до работ, повторяя процедуру 2-3 раза. Избегайте приложения чрезмерного усилия "на излом" – это повредит крепежные элементы или точки крепления рессоры.

Практические методы демонтажа

1. Ударное воздействие

   Используйте молоток с выверенными ударами и бронзовую/алюминиевую выколотку, чтобы не деформировать резьбу. Наносите удары строго по оси пальца, чередуя стороны. При наличии доступа к торцу втулки – примените гидравлический съемник с адаптером.

2. Термический метод

   Прогрейте втулку газовой горелкой до появления красноты (500-600°C), затем резко охладите холодной водой. Термический шок разрушает окислы. Запрещено применять на узлах вблизи топливных магистралей или сайлент-блоков.

3. Распиливание

   При невозможности извлечения: аккуратно разрежьте палец болгаркой с тонким диском (1-2 мм) вдоль оси, не задевая кронштейн. Сожмите распил струбциной – напряжение ослабит соединение.

Инструмент	Применение	Риски
Проникающая смазка	Предварительная обработка за 24 часа	Неэффективно при полной блокировке
Гидравлический пресс	Выдавливание пальцев под контролем	Деформация кронштейнов
Экстрактор шлицевого типа	Для пальцев с внутренней резьбой	Срыв граней при закисании

После извлечения обязательно зачистите посадочные места шабером или круглой щеткой для дрели. Проверьте геометрию отверстий – перекосы требуют расточки. Установите новые пальцы с антифрикционной смазкой на основе дисульфида молибдена.

Подготовка посадочных площадок: очистка и антикор

Перед установкой новых рессор критически важно тщательно подготовить посадочные зоны на мостах и раме. От состояния этих поверхностей напрямую зависит плотность прилегания деталей, правильность распределения нагрузки и долговечность всей подвески. Пренебрежение этим этапом приводит к ускоренной коррозии, скрипам и преждевременному выходу рессор из строя.

Начните с демонтажа старых рессор и кронштейнов, обеспечив свободный доступ к местам контакта. Используйте металлическую щетку (ручную или насадку на дрель/болгарку) для удаления рыхлой ржавчины, окалины, остатков старой краски и грязи. Особое внимание уделите участкам под крепежными пластинами и ушками рессор, где скапливается влага и грязь.

Технология обработки поверхностей

После механической очистки выполните следующие действия:

1. Обезжиривание: Тщательно протрите металл уайт-спиритом, антисиликоном или специальным автомобильным обезжиривателем. Это удалит масляные пятна и остатки абразива, обеспечивая адгезию защитного состава.
2. Нанесение преобразователя ржавчины: Если обнаружены очаги активной коррозии, обработайте их химическим преобразователем. Состав превратит оксиды железа в устойчивые соединения, остановив дальнейшее разрушение металла.
3. Антикоррозийная защита:
   • Нанесите на чистый сухой металл грунт-эмаль 3 в 1 (например, Hammerite или аналоги). Она обеспечивает адгезию, изоляцию от влаги и прочное покрытие.
   • Альтернатива – комбинация акрилового антикоррозийного грунта и битумной мастики для скрытых полостей. Наносите в 2-3 тонких слоя с межслойной сушкой.
4. Контроль качества: Убедитесь, что покрытие равномерное, без пропусков и наплывов. Особенно тщательно обработайте места контакта с резиновыми подушками и металлическими накладками рессор.

Важно: Не устанавливайте новые рессоры до полного высыхания антикора! Попадание растворителей на резиновые элементы ускорит их старение. Используйте только составы, устойчивые к механическим нагрузкам и перепадам температур.

Монтаж новых рессор: последовательность установки листов

Перед началом сборки убедитесь в чистоте всех листов рессоры и наличии смазки (спецсостав или графитовая смазка) на рабочих поверхностях. Проверьте целостность стремянок, втулок, пальцев и резиновых прокладок. Подготовьте динамометрический ключ для затяжки.

Сборку рессорного пакета выполняйте строго по нумерации листов (маркировка наносится производителем). Начинайте с главного (коренного) листа, имеющего проушины. Последующие листы укладываются в порядке уменьшения длины – от самого длинного к самому короткому.

Пошаговая последовательность сборки

1. Установка коренного листа: Расположите главный лист проушинами вверх на ровной поверхности.
2. Наложение последующих листов: Укладывайте остальные листы поверх коренного в соответствии с их порядковыми номерами. Совмещайте центральные отверстия.
3. Монтаж центровочного штифта: Вставьте центральный штифт (болт) через совмещенные отверстия всех листов в средней части пакета.
4. Предварительная фиксация стремянками:
   • Наденьте стремянки на концы листов.
   • Наживите гайки на болты стремянок без сильной затяжки.
5. Окончательная затяжка:
   • Постепенно затягивайте гайки стремянок крест-накрест динамометрическим ключом.
   • Соблюдайте момент затяжки, указанный производителем рессоры (обычно 90-120 Н·м).
6. Контроль собранного пакета: Убедитесь, что листы лежат ровно, без перекосов, а зазоры между ними равномерны по всей длине.

Ключевое правило	Последствия нарушения
Обязательная смазка листов	Скрипы, ускоренный износ, поломка листов
Соблюдение порядка укладки	Неравномерное распределение нагрузки, деформация пакета
Крест-накрестная затяжка стремянок	Перекос рессоры, снижение грузоподъемности

Грамотная установка коренных листов: ориентация и крепеж

Правильная ориентация коренного листа рессоры критична для равномерного распределения нагрузки и предотвращения преждевременного износа. Центральное отверстие листа должно строго совпадать с осью симметрии балки моста, а концы плавно лежать на поддерживающих втулках без перекосов. Нарушение соосности приводит к деформации пакета и ускоренному разрушению металла.

При монтаже коренной лист всегда устанавливается вогнутой стороной вверх – это обеспечивает правильную геометрию работы рессоры под нагрузкой. Переворот элемента категорически недопустим, так как радикально меняет жесткость подвески и создает точки концентрации напряжений. Особое внимание уделяется совпадению отверстий для стремянок на всех листах пакета перед фиксацией.

Ключевые правила монтажа

Контроль ориентации:

• Маркировка производителя (штампы/насечки) должна быть обращена наружу от центра автомобиля
• Смещение относительно оси моста – не более 1.5 мм
• Запрещается установка листов с трещинами в зоне отверстий под шпильки

Технология крепления:

1. Обработка посадочных поверхностей графитовой смазкой
2. Предварительная стяжка пакета струбцинами перед установкой стремянок
3. Затяжка гаек динамометрическим ключом в три этапа:
   • Первичная фиксация с усилием 40-50 Н·м
   • Окончательная затяжка после опускания авто на колеса
   • Повторный контроль момента через 500 км пробега

Рекомендуемые моменты затяжки для Ford Transit:

Модель	Передняя ось (Н·м)	Задняя ось (Н·м)
Transit Custom (2013+)	120-140	180-200
Transit Mk7 (2006-2013)	110-130	160-180
Transit Mk6 (2000-2006)	100-120	140-160

Обязательна установка новых стремянок и гаек – повторное использование крепежа провоцирует ослабление соединения. После монтажа проверяется отсутствие контакта коренного листа с тормозными трубками или топливопроводами. Тест-драйв с контролем посторонних шумов завершает процесс установки.

Правила затяжки стремянок: схема и момент усилия

Затяжка стремянок рессор Ford Transit требует строгого соблюдения технологии. Неправильное выполнение этой операции приводит к перекосу моста, ускоренному износу элементов подвески и нарушению управляемости. Все работы производятся с использованием исправного динамометрического ключа.

Ключевым правилом является последовательность приложения усилия. Сначала выполняется предварительная затяжка в вывешенном состоянии, затем окончательная - под нагрузкой. Это обеспечивает правильное положение рессорных пальцев и равномерное распределение напряжения в листах.

Пошаговая схема затяжки

1. Установите рессору на место, наденьте стремянки и наживите гайки вручную
2. Предварительная затяжка (автомобиль на подъемнике):
   • Затяните центральные гайки стремянок до 30-40 Н·м
   • Обработайте периферийные крепления в той же последовательности
3. Опустите автомобиль на колеса, обеспечив нормальную нагрузку на подвеску
4. Окончательная затяжка (автомобиль под нагрузкой):
   • Повторно затяните все гайки крест-накрест с регламентным моментом
   • Соблюдайте схему: от центра к краям через один узел

Моменты усилия для различных моделей

Модель	Передняя ось (Н·м)	Задняя ось (Н·м)
Transit Custom (после 2006)	85-95	110-130
Transit (до 3.5т)	90-100	140-160
Transit с усиленной подвеской	100-110	170-190

Обязательные требования:

• Перед затяжкой очистите резьбовые соединения от коррозии
• Используйте только сертифицированные динамометрические ключи
• Не применяйте удлинители ("жуки") для ключей
• Проверьте момент затяжки после 500-1000 км пробега

Замена деформированных или поврежденных стремянок обязательна - повторное использование недопустимо. При возникновении сомнений в правильности затяжки обратитесь к официальному руководству по ремонту Ford Workshop Manual для вашей конкретной модели и года выпуска.

Смазка листов: разрешенные составы и запрещенные методы

Смазка листов рессоры Ford Transit критически важна для снижения трения между пластинами, подавления скрипов, предотвращения коррозии и продления срока службы всего узла. Отсутствие или неправильный подбор смазки приводит к ускоренному износу, просадке рессоры и характерному металлическому скрежету при движении по неровностям.

Использовать можно только специализированные составы, предназначенные именно для листовых рессор. Современные разрешенные варианты включают графитовую смазку (пастообразную или аэрозольную), специальные смазки на основе дисульфида молибдена (MoS2) и тефлона (PTFE), а также некоторые высокотемпературные консистентные смазки для тяжелых условий эксплуатации (проверяйте допуски производителя). Эти составы сохраняют свои свойства под нагрузкой и в широком температурном диапазоне.

Категорически запрещенные методы и составы

Никогда не применяйте следующие вещества и методы:

• Моторное или трансмиссионное масло (жидкое): Стремительно вытекает, притягивает грязь, образуя абразивную пасту, ускоряющую износ.
• Солидол, Литол-24 и аналогичные "универсальные" смазки: Не рассчитаны на высокие контактные давления в рессорах, выдавливаются, теряют свойства, способствуют налипанию пыли.
• Отработанное масло: Содержит металлическую стружку и продукты износа, действует как абразив, не обладает необходимыми смазывающими свойствами.
• Пластичная смазка в сочетании с графитом (самодельные смеси): Не гарантирует однородности и правильной концентрации графита, может содержать несовместимые компоненты.
• Установка дополнительных прокладок (резиновых, пластиковых) между листами: Нарушает конструктивный зазор, приводит к перераспределению нагрузок и поломке листов.

Наносить разрешенную смазку следует тонким, равномерным слоем только на контактирующие поверхности средних листов рессоры после их тщательной очистки. Избегайте попадания состава на торцы листов и резиновые отбойники. Соблюдение этих правил обеспечит корректную работу подвески и максимальный ресурс рессор вашего Ford Transit.

Установка резиновых прокладок между листами: обязательно ли

Резиновые прокладки (интерлифы) между листами рессор выполняют критически важную функцию: они предотвращают прямой металлический контакт листов при работе подвески. Без этих элементов возникает сухое трение, ведущее к ускоренному износу и коррозии листов, а также характерному скрипу при движении.

При замене рессор категорически не рекомендуется игнорировать установку прокладок, даже если старые элементы частично сохранились. Их отсутствие сокращает ресурс пакета на 30–50% и нарушает плавность хода, так как трение между листами меняет жесткость рессоры в динамике.

Последствия отказа от прокладок

• Ускоренный износ – задиры и коррозия на листах из-за трения металла о металл.
• Посторонние шумы – скрип и стуки, особенно заметные на неровных дорогах.
• Снижение плавности хода – из-за заклинивания листов при трении.
• Деформация рессорного пакета – неравномерное распределение нагрузки между листами.

Рекомендации по монтажу

1. Всегда используйте новые прокладки при сборке рессор.
2. Наносите графитовую смазку (не консистентную!) на обе стороны каждой прокладки для снижения трения.
3. Контролируйте плотность прилегания листов после затяжки стремянок.

Ситуация	Обязательность установки
Замена рессор целиком	Требуется 100%
Добавление листа для усиления	Обязательно для новых стыков
Профилактическая переборка	Замена старых прокладок обязательна

Монтаж дополнительных листов: технология сборки

Установка дополнительных листов рессор требует строгого соблюдения технологии для обеспечения надежности и безопасности. Подготовка включает очистку всех элементов рессорного пакета от грязи и коррозии, проверку состояния пальцев, втулок и стремянок. Необходимо убедиться в отсутствии трещин или деформаций на основных листах.

Последовательная сборка пакета начинается с размещения основного листа на ровной поверхности. Дополнительные листы укладываются строго по схеме производителя (сверху или снизу основного), совмещая центральные отверстия. Каждый лист должен быть обработан графитовой смазкой или специальной пастой для снижения трения и предотвращения скрипов.

Этапы затяжки крепежа

1. Предварительная сборка стремянок без затяжки для совмещения отверстий
2. Поочередная затяжка гаек динамометрическим ключом в два этапа:
   • Первый проход: 30-50% от конечного момента
   • Окончательная затяжка с усилием, указанным производителем ТС
3. Контроль параллельности осей втулок после фиксации

Критические ошибки: установка листов в обратном порядке, перетяжка или недотяжка стремянок, отсутствие смазки между пластинами. После монтажа обязательна проверка клиренса и пробная поездка с контролем отсутствия стуков и равномерности проседания под нагрузкой.

Регулировка длины реактивных тяг после замены

После замены рессор на Ford Transit обязательной процедурой является регулировка длины реактивных тяг (реактивных штанг). Эти элементы связывают задний мост с рамой, передавая толкающие и тормозные усилия. Неправильная их длина нарушает геометрию подвески, приводит к смещению оси, повышенному износу шин, ухудшению устойчивости и управляемости автомобиля.

Новые рессоры, особенно неоригинальные или усиленные, могут иметь отличные от старых характеристики высоты и жесткости. Это изменяет положение заднего моста относительно рамы и точек крепления тяг. Без корректировки длины тяг мост окажется либо перекошенным, либо излишне нагруженным в статическом положении, что вызовет ускоренную деформацию сайлент-блоков и преждевременный выход узла из строя.

Порядок регулировки длины реактивных тяг

1. Подготовка: Установите автомобиль на ровную площадку (смотровую яму/подъемник). Снимите нагрузку с задней подвески (колеса должны свободно висеть).
2. Измерение базы: Зафиксируйте текущее расстояние между центрами передних кронштейнов крепления реактивных тяг к раме (точка "А") и центрами проушин на заднем мосту (точка "Б"). Используйте рулетку или штангенциркуль.
3. Сравнение с эталоном: Сверьте полученное расстояние со значением, указанным в руководстве по ремонту Ford Transit для вашей модели и года выпуска (ориентировочный диапазон: 660-690 мм, но требуется точное подтверждение).
4. Корректировка: Ослабьте контргайки на регулировочной муфте (резьбовой вставке) реактивной тяги. Вращайте муфту для удлинения или укорочения тяги. Добивайтесь равенства длины обеих тяг и соответствия эталонному значению.
5. Фиксация: Надежно затяните контргайки на обеих тягах с моментом, указанным производителем (обычно 90-110 Н·м). Проверьте отсутствие перекосов.

Критические моменты:

• Регулировка всегда проводится попарно на обеих тягах.
• Обязательна проверка состояния сайлент-блоков тяг при регулировке. Изношенные втулки требуют замены перед настройкой длины.
• После регулировки необходимо выполнить контроль углов установки задних колес (сход-развал) на специализированном стенде.

Симптомы неправильной длины тяг	Последствия
Автомобиль "уводит" в сторону при движении	Ускоренный износ шин (пилообразный)
Вибрация кузова на скорости	Повреждение рессор, кронштейнов крепления
Стуки в задней подвеске при разгоне/торможении	Разрушение сайлент-блоков тяг и втулок рессор

Важно: Пренебрежение регулировкой после замены рессор равносильно некачественному ремонту. Даже идеально установленные новые рессоры не смогут работать правильно при некорректной длине реактивных тяг, что создает риски для безопасности и влечет дополнительные расходы.

Пробная поездка: как оценить качество установки

После замены рессор на Ford Transit обязательна пробная поездка для проверки качества работ. Выполните её на знакомом участке дороги с разным покрытием (асфальт, грунт, неровности) длиной не менее 5-7 км. Обратите внимание на отсутствие посторонних звуков – скрипов, стуков или металлического лязга в задней части фургона, особенно при проезде лежачих полицейских или ям.

Проверьте крен кузова в поворотах: чрезмерный наклон может сигнализировать о недостаточной затяжке стремянок или неправильной сборке узла. Разгонитесь до 70-80 км/ч – вибрация руля или кузова указывает на дисбаланс или дефект монтажа. Убедитесь, что автомобиль сохраняет прямолинейное движение без увода в сторону при отпускании руля на ровном участке.

Ключевые параметры для оценки

• Равномерность хода: Отсутствие "прыжков" задней оси на кочках.
• Уровень кузова: Сравните зазоры над колёсами справа и слева – перекос свидетельствует об ошибках установки.
• Работа подвески: Плавный отбой без заеданий после наезда на препятствие.

Параметр	Норма	Возможная проблема
Стуки/скрипы	Полное отсутствие	Недотянутые болты, износ втулок, контакт с другими деталями
Крен в поворотах	Минимальный, предсказуемый	Ослабление стремянок, неправильная центровка моста
Вибрация	Отсутствует выше 60 км/ч	Дисбаланс рессор, деформация листов, ошибки сборки

Важно! После поездки заглушите двигатель и осмотрите место установки: потеки масла с амортизаторов, следы контакта рессор с тормозными магистралями или топливопроводами, а также положение дополнительных прокладок (они не должны смещаться). Проверьте момент затяжки U-болтов (стремянок) динамометрическим ключом – недотяг или перетяг ведёт к поломкам.

Измерение клиренса: контроль правильности монтажа

После установки новых рессор на Ford Transit критически важно измерить клиренс (дорожный просвет) для проверки корректности монтажа и отсутствия ошибок. Несоответствие заводским значениям указывает на неправильную сборку, дефекты компонентов или неверный подбор деталей.

Замеры выполняйте на ровной площадке с нормативным давлением в шинах и стандартной нагрузкой автомобиля (пустой салон/кузов). Проверяйте расстояние от нижней точки переднего бампера до земли и от нижней точки заднего моста (или картера редуктора) до поверхности.

Порядок действий и анализ результатов

Используйте рулетку или линейку, фиксируя зазоры в контрольных точках, указанных в технической документации Ford Transit вашего года выпуска и модификации. Сравните полученные значения с нормативами:

Точка замера	Типичный клиренс (ориентир)	Отклонение - причина
Передний бампер	180-220 мм (зависит от версии)	±30 мм - ошибка сборки, износ крепежа
Картер заднего моста	190-250 мм	Разница сторон >10 мм - перекос рессор

Ключевые признаки проблем:

• Клиренс ниже нормы: ослабленный хомут рессоры, неправильная установка оси, изношенные втулки, слишком мягкие рессоры.
• Клиренс выше нормы: неполная посадка рессоры в чашку, посторонние предметы между листами, деформация кронштейнов.
• Перекос по сторонам: смещение моста, разные по жесткости рессоры слева/справа, повреждение кронштейна или серьги.

При обнаружении отклонений немедленно остановите эксплуатацию. Проверьте последовательно:

1. Затяжку U-болтов и пальцев рессор (момент по спецификации).
2. Положение рессор в передних и задних чашках.
3. Отсутствие деформации вспомогательных элементов (проставок, резиновых подушек).
4. Соосность пакетов рессор с креплением амортизаторов.

Игнорирование несоответствия клиренса приводит к ускоренному износу шин, нарушению управляемости, поломке рессор и повреждению топливного бака или выхлопной системы. Точность замеров - обязательный этап гарантии безопасности после ремонта.

Когда необходим развал-схождение после замены рессор

Замена рессор на Ford Transit изменяет клиренс и геометрию подвески, что напрямую влияет на углы установки колес. Развал-схождение становится обязательной процедурой, так как новые рессоры меняют высоту кузова относительно оси, положение рычагов подвески и точек крепления. Без корректировки параметры сход-развала не соответствуют заводским нормам.

Отказ от регулировки приводит к критическим последствиям: ускоренному износу протектора шин (особенно "пилообразному" истиранию), снижению курсовой устойчивости, уводу автомобиля в сторону при движении, повышению нагрузки на рулевое управление и увеличению расхода топлива. На моделях с независимой задней подвеской (например, Transit Custom) регулировка требуется и для задних колес.

Случаи обязательного проведения развал-схождения

• Замена передних рессор – главный триггер для регулировки из-за прямого воздействия на переднюю подвеску.
• Установка усиленных или нестандартных рессор – изменение жесткости/высоты влияет на углы колес.
• Замена задних рессор при полной разгрузке платформы – критично для фургонов, где разгруженный кузов "приподнимается".
• Появление симптомов нарушения геометрии:
  • Автоматический увод в сторону при движении по прямой
  • Неравномерный износ шин (внутренняя/внешняя кромка)
  • Смещение руля от центрального положения

Рекомендация: Даже при замене только задних рессор проверьте развал-схождение. Разница в высоте передней/задней оси изменяет продольный угол наклона (кастер), что влияет на стабильность руля. Выполняйте процедуру после пробега 200-300 км, когда новые рессоры "усядутся".

Тип работ	Срочность регулировки
Замена передних рессор	Обязательно сразу после установки
Замена задних рессор (грузовые модификации)	Обязательно при работе с нагруженным кузовом
Комплексная замена всех рессор	Критично необходима

Режим обкатки новых рессор: ограничения по нагрузке

После установки новых рессор на Ford Transit критически важно соблюдать период обкатки. Этот этап позволяет листам пружин адаптироваться к рабочим нагрузкам, равномерно притереться в местах контакта и сформировать правильную геометрию изгиба. Пренебрежение обкаткой резко снижает ресурс узла.

Основное ограничение в период обкатки – строгий контроль за полной массой автомобиля. Производители и сервисные центры категорически не рекомендуют нагружать Transit до его максимально разрешенной массы (GVW) в первые 500-1000 километров пробега. Превышение нагрузки в этот период создает чрезмерное напряжение в еще не приработанных листах, что может привести к преждевременной усталости металла и образованию трещин.

Рекомендации по нагрузке в период обкатки

• Снижение грузоподъемности: Ограничьте полезную нагрузку до 50-70% от максимально допустимой для вашей модели Transit. Точный процент и допустимую массу уточняйте в инструкции к рессорам или у официального дилера.
• Избегание пиковых нагрузок: Старайтесь равномерно распределять груз по полу фургона или кузова. Не допускайте локальных перегрузок отдельных участков рессор.
• Плавность вождения: Избегайте резких стартов, торможений, проезда глубоких выбоин или бордюров на высокой скорости. Ударные нагрузки особенно опасны для неприработанных рессор.
• Контроль пробега: Соблюдайте рекомендованный производителем рессор пробег обкатки (обычно 500-1000 км). После этого расстояния допустима плавная выработка до полной разрешенной массы.

Помните, что повторная протяжка стремянок (гаек крепления рессор) через 100-200 км после установки является обязательной частью процесса обкатки. Это компенсирует естественную усадку пакета листов в начальный период эксплуатации. Соблюдение этих правил значительно увеличивает срок службы новых рессор и обеспечивает безопасность управления Ford Transit.

Периодичность обслуживания: чистка и смазка листов

Регулярная чистка и смазка листов рессор критически важны для сохранения функциональности подвески. Загрязнения (песок, соль, грязь) действуют как абразив, ускоряя износ трущихся поверхностей. Отсутствие смазки провоцирует сухое трение, что ведет к появлению задиров, коррозии и снижению гибкости пакета.

Рекомендуемая периодичность обслуживания – каждые 10-15 тыс. км пробега или минимум раз в год. При эксплуатации в агрессивных условиях (зимние дороги с реагентами, бездорожье, постоянная загрузка) интервал сокращается до 5-7 тыс. км. Пренебрежение процедурой вызывает скрипы, снижение плавности хода и преждевременную поломку листов.

Процедура обслуживания

1. Демонтаж: Снимите рессоры для качественной обработки (частичная очистка на месте неэффективна).
2. Чистка:
   • Тщательно удалите старую смазку, ржавчину и грязь металлической щеткой.
   • Обезжирьте поверхности уайт-спиритом или спецсоставами.
   • Проверьте листы на трещины и коррозию.
3. Смазка:
   • Нанесите графитовую или литиевую консистентную смазку для рессор (обычное масло недопустимо!).
   • Обработайте стыки всех листов, шпильки и ушки.
4. Сборка: Установите рессоры, соблюдая момент затяжки крепежа.

Признак необходимости внепланового обслуживания	Риск при игнорировании
Скрип или стук на неровностях	Деформация/разлом листов
Рывки подвески при разгоне/торможении	Разрушение резиновых втулок
Видимая коррозия между листами	Заклинивание пакета рессоры
Снижение высоты кузова	Повреждение смежных узлов подвески

Гидрокрекинги листов: причины и профилактика

Гидрокрекинг листов рессоры Ford Transit – это процесс образования микротрещин в металле под воздействием циклических нагрузок и коррозионно-усталостных факторов. Он начинается с поверхности листа, часто в зоне концентраторов напряжений (отверстия, заусенцы, глубокие царапины), и постепенно распространяется вглубь, ослабляя рессору. Главная опасность гидрокрекинга – внезапный хрупкий излом листа даже без экстремальной перегрузки.

Вода, грязь, дорожные реагенты, попадая между листами, играют ключевую роль. Они не только ускоряют коррозию, но и создают эффект "клина" при работе рессоры, повышая локальные напряжения и способствуя зарождению и развитию трещин. Особенно уязвимы верхние листы и зоны крепления ушек.

Основные причины возникновения гидрокрекинга

• Агрессивная среда эксплуатации: Постоянный контакт с водой, солью, химическими реагентами (особенно зимой).
• Нарушение межлистового трения: Износ или разрушение антифрикционных прокладок (сухарей), отсутствие смазки между листами.
• Механические повреждения: Глубокие царапины, сколы, задиры на поверхности листов – точки концентрации напряжений.
• Перегрузка транспорта: Систематическое превышение грузоподъемности ведет к запредельным напряжениям в металле.
• Усталость металла: Длительная эксплуатация рессоры с естественным накоплением микроповреждений от циклов сжатия/растяжения.

Меры профилактики гидрокрекинга

1. Регулярная очистка и мойка рессор: Тщательно удаляйте грязь, соль и реагенты, особенно после зимней эксплуатации или поездок по бездорожью.
2. Контроль состояния межлистовых прокладок (сухарей): Своевременно заменяйте изношенные или разрушенные прокладки, предотвращающие прямой контакт металла и накопление грязи между листами.
3. Смазка рессор (применимо к рессорам старого типа): Для рессор, не имеющих резинометаллических шарниров или современных антифрикционных вставок, используйте специальные графитовые или литиевые смазки для межлистового пространства строго по регламенту ТО.
4. Избегание перегрузок: Соблюдайте установленную производителем грузоподъемность Ford Transit.
5. Визуальный осмотр: Регулярно (особенно после сезона или перед длительной поездкой) осматривайте рессоры на предмет появления:

• Ржавых потеков между листами.
• Видимых трещин, особенно у отверстий и на концах листов.
• Признаков смещения листов.
• Критического износа или разрушения сухарей.

Критерии необходимости замены рессорного листа

Признак	Действие
Видимая трещина (любого размера) на листе	Немедленная замена листа или пакета
Глубокая коррозия, истончающая металл более чем на 30%	Замена листа
Значительная деформация ("посадка") листа	Замена пакета рессор
Излом ушка рессоры	Замена рессоры целиком

При обнаружении признаков гидрокрекинга или критического износа эксплуатация автомобиля опасна. Необходима срочная диагностика и замена поврежденных элементов рессорного подвески.

Симптомы перегруженных рессор: анализируем деформацию

Деформация рессор при перегрузе проявляется визуально и тактильно. Основной признак – неестественный прогиб листов вниз, при котором пакет становится почти прямым или выгибается в обратную сторону. Расстояние между осью и верхней точкой арки сокращается на 20–30% от нормы, а концы листов могут упираться в ограничители или раму.

Параллельно наблюдается контакт дополнительных листов с основными по всей длине, исчезновение зазора между ними. Это лишает рессору амортизирующих свойств: удары от неровностей передаются на кузов жестко, слышен стук металла. При длительной перегрузке появляются трещины возле стремянок или центровочного болта из-за критического напряжения металла.

Ключевые признаки деформации

• Прогиб арки: Отсутствие характерного изгиба или провисание ниже заводской геометрии.
• Контакт листов: Полное прилегание дополнительных листов к основному пакету без зазоров.
• Следы трения: Затертые участки на листах, сколы краски в местах соприкосновения.
• Асимметрия: Разница в прогибе левой и правой рессор (более 15–20 мм).

Параметр	Норма	Перегруз
Высота арки (центр оси – верх дуги)	180–220 мм*	120–150 мм
Зазор между листами	1.5–3 мм	Отсутствует
Клиренс под ограничителем	40–60 мм	Менее 20 мм

*Точные значения зависят от модели Транзит и типа рессор. Сверяйтесь с техпаспортом.

Важно! Игнорирование деформации ведет к поломке стремянок, разрыву листов, повреждению шин и подвески. При обнаружении симптомов немедленно снимите груз и проверьте рессоры на трещины или остаточную деформацию. Замена обязательна, если прогиб не восстановился после разгрузки.

Модернизация подвески: переход на пневмоэлементы

Замена стандартных рессор на пневматические элементы кардинально меняет эксплуатационные характеристики Ford Transit. Пневмоподушки монтируются вместо штатных рессор или интегрируются в существующую подвеску, позволяя регулировать жёсткость и клиренс в зависимости от нагрузки.

Главное преимущество пневмоподвески – автоматическое поддержание заданной высоты кузова независимо от веса груза. Это устраняет "клевки" при торможении, улучшает стабильность на скорости и защищает днище от ударов при полной загрузке. Система работает от компрессора, управляемого электронным блоком с датчиками уровня.

Ключевые аспекты установки

• Типы систем:
  • Полная замена рессор (требует серьёзной переделки шасси)
  • Дополнительные пневмобаллоны (монтируются внутри рессор)
• Обязательные компоненты:
  1. Пара пневматических баллонов (полиуретан/резинокорд)
  2. Воздушный компрессор (производительность от 3 л/мин)
  3. Ресивер (объём зависит от модели)
  4. Датчики уровня + блок управления

Критерии выбора комплекта:

Параметр	Для легкого фургона	Для грузовых модификаций
Грузоподъёмность баллона	800-1200 кг/ось	1500-2000 кг/ось
Тип компрессора	Поршневой (одноцилиндровый)	Двухцилиндровый или аксиальный
Доп. опции	Ручная регулировка	Автоматическое выравнивание + память режимов

Важно: При установке избегайте контакта баллонов с топливными магистралями и тормозными шлангами. Обязательна калибровка датчиков уровня после монтажа – некорректные показания приведут к перегрузу осей.

Типичные ошибки при замене: занижение и перекосы

Неправильный подбор комплекта рессор – частая причина занижения задней части. Установка рессор от грузовых модификаций на пассажирский фургон или использование излишне мягких листов приводит к проседанию, ухудшению геометрии подвески и риску повреждения топливного бака при перегрузках. Отказ от замены изношенных резиновых втулок и пальцев дополнительно усугубляет проблему.

Перекосы кузова возникают при нарушении технологии монтажа: неравномерной затяжке стремянок (особенно при использовании ударного инструмента), установке деформированных или бракованных рессор, а также игнорировании необходимости замены комплектов осей парно. Несоосность посадочных мест моста из-за коррозии или механических повреждений кронштейнов – еще один скрытый фактор перекоса.

Критические последствия ошибок:

• Преждевременный износ шин из-за изменения углов установки колес
• Смещение центра тяжести и потеря курсовой устойчивости
• Деформация карданного вала и выход из строя подшипников редуктора
• Повышенные нагрузки на раму и точки крепления рессор

Профилактика проблем:

1. Обязательная проверка маркировки старых рессор перед покупкой новых
2. Парная замена рессор на обеих сторонах оси
3. Контроль момента затяжки стремянок динамометрическим ключом (85-105 Н·м)
4. Обновление втулок, пальцев и шайб в сборе

Ошибка	Визуальный признак	Способ проверки
Занижение	Клиренс ниже заводского, "заваленная" задняя часть	Замер расстояния от оси до арки колеса (паспортные значения)
Продольный перекос	Разное расстояние между колесом и кузовом спереди/сзади арки	Замер просвета над осью с двух сторон по отвесу
Поперечный перекос	Наклон кузова относительно горизонта	Замер высоты порогов над землей по диагонали

Специфика замены рессор на полноприводных Транзитах

Конструкция полноприводных модификаций Ford Transit требует особого подхода при замене рессор из-за наличия раздаточной коробки, переднего ведущего моста и дополнительных карданных валов. Доступ к крепежным элементам передних рессор часто ограничен трансмиссионными компонентами, что вынуждает демонтировать защитные кожухи, элементы выхлопной системы или даже временно сдвигать топливные магистрали. Центровка осей после установки новых рессор критична для предотвращения перекосов и вибраций карданов.

Задние рессоры на полноприводных версиях обычно усилены для компенсации веса дополнительных узлов трансмиссии, но их замена осложнена межосевым дифференциалом и кронштейнами приводов. Обязательна проверка состояния реактивных тяг Панара при демонтаже – их деформация напрямую влияет на соосность моста. Требуется строгое соблюдение момента затяжки стремянок (особенно на передней оси) во избежание сдвигов рессор при нагрузке.

Отличия от заднеприводных моделей

• Передняя подвеска: Используются укороченные рессоры с усиленными коренными листами из-за нагрузки от ведущего моста. Монтаж требует ювелирной точности для сохранения зазоров с карданом.
• Дополнительные демонтажные работы: Частичный съём переднего кардана, защит раздатки или топливного бака для доступа к задним кронштейнам.
• Жесткость: Обязателен подбор рессор с маркировкой "4x4" – стандартные для RWD модели не рассчитаны на вес полноприводной трансмиссии.

Этап работ	Особенности для 4x4	Типичные ошибки
Подготовка	Фиксация раздаточной коробки домкратом	Игнорирование риска провисания трансмиссии
Демонтаж передних рессор	Отсоединение нижних рычагов стабилизатора	Повреждение ABS-датчиков на кронштейнах
Установка новых рессор	Контроль параллельности осей шаблоном	Несоблюдение порядка затяжки стремянок (сначала ось, потом скобы)

Рекомендации по выбору: Предпочтение стоит отдавать рессорам с маркировкой "Heavy Duty" или "Off-road" – они имеют дополнительный лист и антикоррозийное покрытие. Для пикапов и фургонов с постоянной полной загрузкой оптимальны комплекты с прогрессивной жесткостью. Обязательна установка новых демпфирующих прокладок между листами и замена изношенных втулок осей.

Стоимость услуг СТО: сравнение с самостоятельной заменой

Стоимость замены рессор на СТО складывается из цены запчастей и работы мастеров. Средняя цена работы по замене одной задней рессоры на Ford Transit варьируется от 1500 до 4000 рублей в зависимости от региона и статуса сервиса, при этом стоимость самих рессор начинается от 6000 рублей за штуку для бюджетных вариантов и достигает 25000 рублей для оригинальных или усиленных комплектов.

Самостоятельная замена требует только затрат на покупку рессор и расходников (болты, втулки – от 2000 рублей), что потенциально экономит 30-60% от общей суммы чека СТО. Однако необходимо учитывать обязательное наличие специнструмента: мощного домкрата, поддержек, гаечных ключей на 19-22 мм, съемника для втулок, а также времени (4-8 часов для новичка против 1,5-3 часов на СТО).

Ключевые факторы выбора

Преимущества СТО:

• Гарантия на работу и правильность установки
• Профессиональная диагностика смежных узлов (амортизаторы, кронштейны)
• Использование калибровочного оборудования для регулировки геометрии
• Отсутствие рисков, связанных с ошибками монтажа

Риски самостоятельной замены:

1. Неправильная затяжка ответственных болтов (риск ослабления)
2. Повреждение топливных/тормозных магистралей при подъеме кузова
3. Некорректная установка втулок или перекос рессор
4. Отсутствие последующей регулировки развала-схождения

Критерий	СТО	Самостоятельно
Общая стоимость (1 рессора)	от 7500 до 29000 ₽	от 6000 до 25000 ₽
Временные затраты	1.5 - 3 часа	4 - 8 часов
Гарантия на работу	Да (6-12 мес)	Нет
Требуемый опыт	Не нужен	Обязателен

Важно: Экономия при самостоятельном ремонте оправдана только при наличии навыков и инструментов. Критичные ошибки монтажа могут привести к аварийному отсоединению рессоры на ходу. После любой замены обязательна проверка угла развала колес.

Утилизация старых рессор: экологические нюансы

Стальные рессоры автомобиля, включая модели Ford Transit, относятся к металлическим отходам, требующим специализированной переработки из-за потенциального экологического вреда. Неправильное захоронение или сжигание приводит к загрязнению почвы тяжёлыми металлами (свинец, цинк, кадмий) из состава антикоррозийных покрытий, а также к нерациональному использованию ресурсов.

Основная опасность кроется в лакокрасочных и антифрикционных покрытиях, которые при разложении выделяют токсины. Коррозия металла на свалках образует шламы, проникающие в грунтовые воды, а попытки самостоятельной резки или сварки старых рессор без фильтрации воздуха создают риски вдыхания опасной металлической пыли.

Ответственные методы утилизации

Легальные пути сдачи отработанных рессор:

1. Специализированные пункты приёма металлолома (имеют лицензии на работу с автоотходами). Обязательно уточняйте наличие разрешения у приёмщика.
2. Автосервисы, сотрудничающие с перерабатывающими компаниями. Многие СТО заключают договоры на вывоз старых запчастей.
3. Эко-терминалы или мобильные эко-пункты в крупных городах, принимающие опасные отходы от населения.

Метод	Экологическое воздействие	Примечание
Переплавка на металлургических заводах	Минимальное (токсины нейтрализуются в процессе)	До 95% стали возвращается в производственный цикл
Захоронение на полигонах	Критическое (загрязнение почвы и воды на десятилетия)	Запрещено для промышленных отходов в РФ и ЕС

Важно: Категорически избегайте:

• Выброса рессор в бытовые мусорные контейнеры.
• Складирования на дачных участках или в лесу.
• Самостоятельного сжигания для удаления резиновых вставок или покрытий.

При сдаче уточняйте у переработчика наличие технологий обезвреживания покрытий – термических (печи с газоочисткой) или химических. Это гарантирует, что вредные компоненты не попадут в атмосферу или воду на этапе подготовки металла к плавке.

Список источников

При подготовке материалов о рессорах Ford Transit использовались проверенные технические данные и экспертные мнения для обеспечения точности информации. Основное внимание уделялось актуальным спецификациям и практическому опыту обслуживания коммерческого транспорта.

Ниже перечислены ключевые категории источников, на которые опирался автор при анализе особенностей замены и выбора рессор. Все материалы прошли перекрестную верификацию для минимизации ошибок.

• Официальные руководства по ремонту и каталоги запчастей Ford Motor Company
• Технические бюллетени и сервисные мануалы для моделей Transit разных поколений
• Специализированные автомобильные форумы: Ford-Transit.Ru, Diesel Forum, Клуб любителей микроавтобусов
• Отзывы владельцев коммерческого транспорта на платформах Drom.ru и Авто.ру
• Инженерные публикации в отраслевых журналах: "Грузовик Пресс", "Коммерческий транспорт"
• Видеоанализ процессов замены от сертифицированных автосервисов (YouTube-каналы: FordTechMakuloco, TRANSPORT CARGO)
• Каталоги производителей комплектующих: Sachs, KYB, Lemforder, Roadmaster
• Сравнительные тесты нагрузочных характеристик рессор в лабораторных условиях

Видео: Форд транзит


• Обнови генератор - замена щеток своими руками

• Замена ремня ГРМ на ВАЗ 2110 с 16-клапанным двигателем

• Герметик-прокладка - свойства, мнения, изображения
