Резистор печки - поломки, поиск неисправности и замена
Статья обновлена: 18.08.2025
Резистор отопителя – критически важный компонент системы обдува салона, регулирующий скорость вращения вентилятора печки.
Его поломка приводит к отказу вентилятора на одной или нескольких скоростях, доставляя серьезные неудобства водителю и пассажирам, особенно в экстремальную погоду.
Понимание принципа работы, умение оперативно диагностировать неисправность и знание типичных проблем резистора позволяют быстро восстановить комфорт в салоне автомобиля.
Эта статья подробно рассматривает методы поиска дефекта, распространенные причины выхода из строя и дает четкое руководство по замене узла.

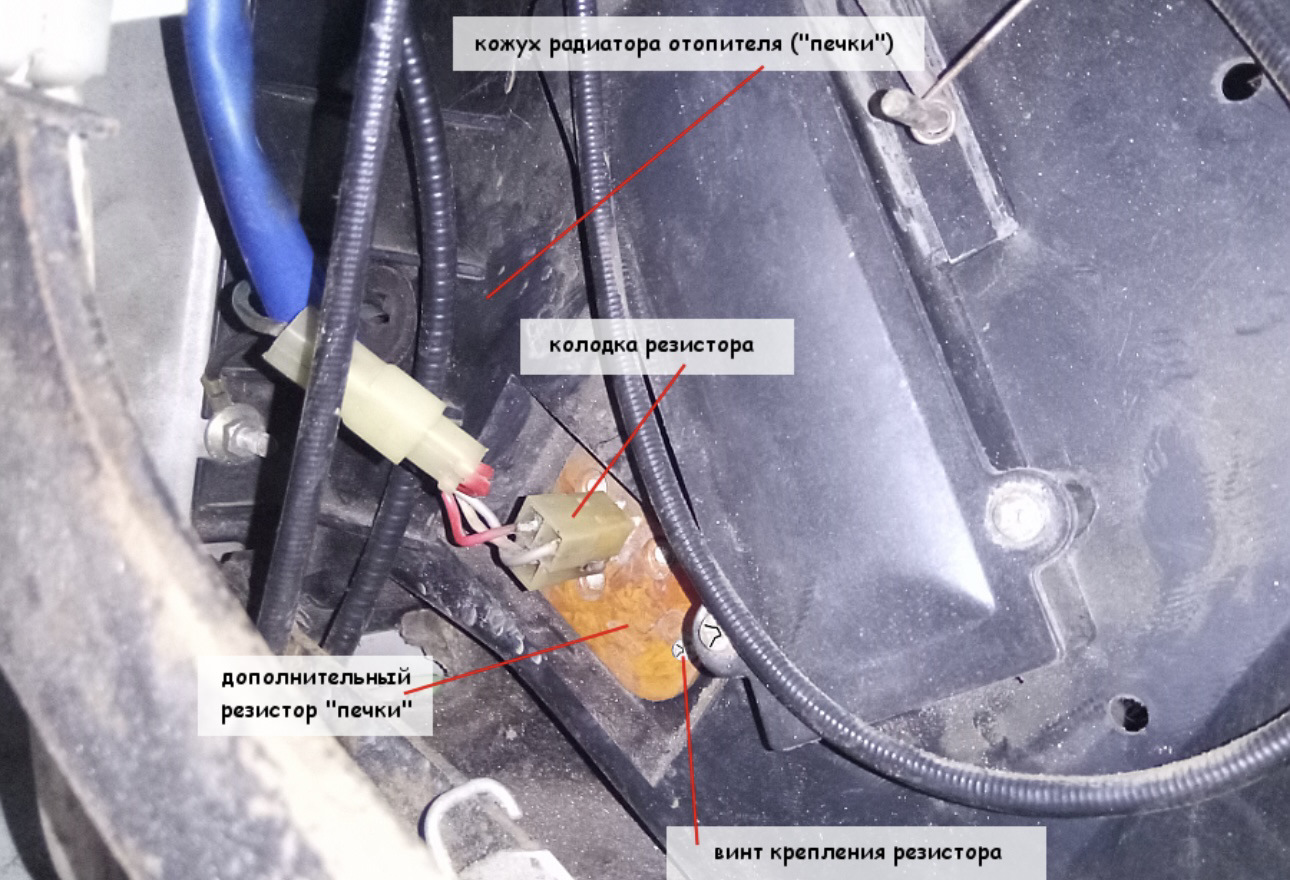

Локализация резистора в салоне автомобиля
Резистор отопителя интегрирован в систему вентиляции салона и физически размещается вблизи электродвигателя вентилятора. Его расположение варьируется в зависимости от марки и модели автомобиля, но всегда находится в пределах пассажирского отсека для минимизации длины электропроводки и теплового воздействия на электронику.
Поиск требует визуального осмотра зон под панелью приборов, часто в труднодоступных местах. Резистор крепится к воздуховоду или корпусу печки винтами/защелками и имеет характерный вид: прямоугольный/круглый металлический корпус с пластиковым разъемом для 3-6 проводов, открытыми спиралями сопротивления или ребрами охлаждения.
Распространенные места установки
Типичные зоны локализации в порядке частоты встречаемости:
- За бардачком пассажира: Требует снятия перчаточного ящика. Распространено в европейских (VW, Opel) и азиатских (Toyota, Hyundai) моделях.
- Под центральной консолью: Со стороны водителя или пассажира, доступ после снятия декоративных накладок тоннеля. Характерно для Renault, Lada.
- За панелью приборов со стороны водителя: В нише педального узла, часто требует демонтажа нижней части торпедо. Встречается в Ford, Chevrolet.
- В корпусе отопителя: Интегрирован непосредственно в блок печки, доступ возможен только после разборки торпедо (отдельные модели BMW, Mercedes).
Для точной идентификации перед началом работ рекомендуется:
- Изучить руководство по ремонту конкретной модели.
- Проследить трассу проводов от разъёма электродвигателя вентилятора.
- Ориентироваться на характерный звук потрескивания при переключении скоростей обдува.
| Признак неисправного резистора | Связь с локализацией |
| Работа вентилятора только на максимуме | Обрыв сопротивлений, часто вызван перегревом из-за плохого охлаждения в тесном пространстве |
| Запах гари в салоне | Перегрев элементов рядом с пластиковыми воздуховодами требует срочного обнаружения |
| Коррозия контактов | Усиливается при расположении в зоне попадания влаги (под ногами) |
Необходимые инструменты для самостоятельной диагностики
Для точного определения неисправности резистора отопителя потребуется базовый набор инструментов. Без них корректная проверка электрических параметров и состояния компонента невозможна.
Подготовьте мультиметр – ключевое устройство для замеров напряжения, сопротивления и целостности цепи. Дополнительно нужны отвертки (крестовые и плоские), пассатижи и фонарик для доступа к труднодоступным местам монтажного блока.
Основной комплект оборудования
- Мультиметр с режимами вольтметра и омметра
- Набор изолированных отверток (размеры PH2, PZ2, SL5)
- Узкогубцы или пассатижи для фиксации разъемов
- Фонарик с направленным лучом
Дополнительные материалы
- Электрическая схема конкретной модели авто
- Диэлектрические перчатки для безопасности
- Контактный очиститель (при окислении разъемов)
- Блокнот для записи показаний мультиметра
| Инструмент | Цель использования |
|---|---|
| Мультиметр | Проверка сопротивления между контактами, тест напряжения на разъемах |
| Отвертка Torx T20 | Демонтаж пластиковых панелей (в отдельных моделях) |
| Тестер предохранителей | Быстрая диагностика цепи питания |
Проверка предохранителей перед осмотром резистора
Первым этапом диагностики всегда является проверка целостности предохранителей, отвечающих за цепь отопителя. Их перегорание – частая причина полного отказа вентилятора печки. Расположение нужных предохранителей указано в мануале конкретной модели автомобиля или на схеме крышки блока предохранителей.
Используйте тестер или мультиметр в режиме прозвонки для точной проверки. Простой визуальный осмотр иногда недостаточен – перегоревшая нить внутри предохранителя может быть плохо заметна. Обязательно проверьте оба предохранителя, связанных с отопителем: основной (сила тока 20-40А) и дополнительный для цепи управления (5-15А).
Порядок действий при проверке
- Заглушите двигатель и выключите зажигание.
- Найдите блок предохранителей (часто расположен в салоне у ног водителя/пассажира или в подкапотном пространстве).
- Извлеките предохранители, отвечающие за цепи:
- Вентилятор отопителя (FAN, HEATER, BLOWER)
- Дополнительный предохранитель цепи управления (ACC, HVAC)
- Прозвоните контакты каждого мультиметром. Исправный покажет ~0 Ом.
| Тип проблемы | Признаки | Действия |
|---|---|---|
| Перегорел основной предохранитель | Вентилятор не работает ни на одной скорости | Заменить предохранитель на аналогичный по номиналу |
| Перегорел предохранитель управления | Вентилятор не включается или работает только на максимальной скорости | Заменить предохранитель, проверить реле и резистор |
| Предохранители целы | Проблема сохраняется | Переходить к диагностике резистора и проводки |
После замены перегоревшего предохранителя включите печку на минимальную скорость перед проверкой других режимов. Если новый предохранитель сразу перегорает – в цепи присутствует короткое замыкание (требуется углубленная диагностика проводки или двигателя вентилятора). Никогда не устанавливайте предохранители с большим номиналом – это может привести к возгоранию.
Демонтаж резистора: последовательность разборки панелей
Перед началом работ обесточьте автомобиль, отсоединив клемму «минус» от аккумулятора. Подготовьте набор автомобильных отверток (крестовых и плоских), пластиковый монтажный инструмент для снятия облицовки и перчатки для защиты рук.
Убедитесь, что рулевое колесо установлено в прямое положение, а рычаг КПП переведен в нейтраль. Снимите напольные ковры в районе водительского сиденья и педального узла, освободив доступ к нижней части торпедо.
Пошаговая разборка панелей
- Снятие боковой накладки торпедо:
- Открутите саморезы в зоне торца двери (обычно под пластиковой заглушкой)
- Потяните панель на себя, отсоединив клипсы по периметру
- Демонтаж нижней панели под рулевой колонкой:
- Выкрутите 2-3 крепежных винта над педалями
- Аккуратно снимите защиту рулевой колонки
- Отсоедините разъемы подсветки при её наличии

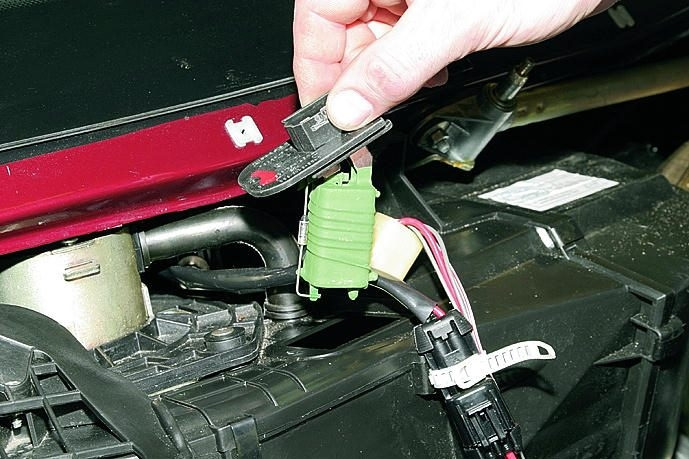

- Доступ к резистору:
- Найдите блок резистора (обычно закреплен 2-3 болтами над педалью газа)
- Отключите электрический разъем, нажав на фиксатор
- Выкрутите крепежные болты крестовой отверткой
| Зона разборки | Тип крепежа | Особенности |
|---|---|---|
| Боковая накладка | Пластиковые клипсы + 1 винт | Требует усилия при снятии |
| Панель под рулем | 3 винта Torx T20 | Проверьте наличие скрытых защелок |
| Крепление резистора | 2 болта под ключ 8мм | Не уроните болты в полости торпедо |
После извлечения резистора визуально проверьте состояние контактов разъема и корпуса. При установке нового элемента соблюдайте обратную последовательность сборки, плотно затягивая крепеж и фиксируя разъем до характерного щелчка.
Визуальный осмотр на следы перегрева и оплавления
Сфокусируйтесь на поиске визуальных отклонений на корпусе резистора, контактных колодках и прилегающих участках проводки. Используйте яркий фонарь для детального изучения труднодоступных мест, характерных для монтажа под торпедо или в вентиляционном коробе. Обратите особое внимание на зоны крепления к кузову или радиатору отопителя – точки теплового контакта часто первыми проявляют дефекты.
Проверьте целостность пластиковых элементов корпуса вентилятора и воздуховодов рядом с резистором. Расплавленные участки или деформации пластмассы указывают на экстремальный температурный режим в прошлом. Убедитесь в отсутствии характерного запаха гари, сохраняющегося даже после остывания узла – это косвенный признак недавнего перегрева.
Ключевые индикаторы проблем
Ищите следующие типичные следы термического повреждения:
- Изменение цвета: Потемнение (коричневые/черные пятна) или побеление поверхности резистора, оплавленные участки на пластике.
- Деформации: Вздутие корпуса резистора, искривление металлических пластин теплоотвода, "подтекшие" участки припоя на контактах.
- Обугливание: Хрупкие, крошащиеся участки изоляции проводов, черный нагар на клеммах или разъемах.
- Нарушения целостности: Трещины на корпусе резистора, оплавленные отверстия в местах крепления, видимое разрушение резистивного слоя или спиралей.
Обязательно проанализируйте состояние электрических соединений:
- Осмотрите разъем резистора: оплавленные пластиковые фиксаторы, потемневшие или подгоревшие контактные лепестки.
- Проверьте провода в жгуте, идущем к резистору: оплавленная изоляция, оголенные жилы, ломкость проводов у клемм.
- Оцените плотность посадки разъема: люфт или окисление контактов могут вызывать искрение и локальный перегрев.
Последствия визуальных дефектов:
| Найденный признак | Возможная причина | Риск при эксплуатации |
| Побеление/потемнение корпуса | Длительный перегрев | Потеря характеристик резистивного элемента |
| Оплавление разъема | Плохой контакт, перегрузка | Короткое замыкание, возгорание |
| Обугленная изоляция проводов | Дуговой разряд, КЗ | Отказ вентилятора, повреждение блока управления |
Любой из обнаруженных визуальных дефектов требует немедленной замены резистора и устранения сопутствующих проблем (очистки/замены разъема, ремонта проводки). Игнорирование признаков перегрева ведет к повторному отказу и повышает риск возгорания.
Тестирование мультиметром в режиме прозвонки цепи
Перед проверкой отключите питание системы печки и снимите резистор с посадочного места согласно инструкции производителя ТС. Убедитесь в отсутствии окислов или загрязнений на контактах элемента – при необходимости зачистите их мелкой наждачной бумагой. Переведите мультиметр в режим прозвонки (значок диода или звуковой волны), замкнув щупы для проверки исправности прибора (должен раздаться сигнал).
Коснитесь щупами мультиметра выводов резистора. На исправном элементе мультиметр издаст непрерывный звуковой сигнал, а на дисплее отобразится значение, близкое к 0 Ом (допустимое отклонение ±5%). Отсутствие звука или показания "OL"/"1" укажут на обрыв цепи внутри детали. Для резисторов с тремя и более выводами проверьте каждую пару контактов согласно схеме распиновки.
Типичные проблемы при прозвонке
- Постоянный сигнал на всех парах контактов – короткое замыкание витков.
- Сигнал появляется только при сильном нажатии щупов – трещина в резистивном слое.
- Нестабильный звук/показания – нарушение внутренних соединений.
| Показания мультиметра | Состояние резистора | Действие |
|---|---|---|
| Звуковой сигнал, 0.1-0.5 Ом | Исправен | Установить обратно |
| Молчание, "OL" | Обрыв | Замена |
| Прерывистый сигнал | Частичное повреждение | Замена |
Важно: Режим прозвонки не выявляет отклонения номинала сопротивления! При подозрении на несоответствие заявленным характеристикам (например, слабый обдув на одной скорости) выполните дополнительную проверку в режиме омметра.
Измерение сопротивления на каждом контакте сопротивлений
Перед проверкой отключите питание бортовой сети, сняв клемму с АКБ. Демонтируйте резисторный блок с печки, предварительно отсоединив разъем жгута проводов. Очистите контакты от окислов и загрязнений с помощью спирта или контактной жидкости – это исключит ложные показания.
Переведите мультиметр в режим омметра (диапазон 0-20 Ом для точности). Зафиксируйте один щуп на центральном входном контакте резистора. Последовательно касайтесь вторым щупом каждого выходного контакта, соответствующим скоростям вращения вентилятора. Фиксируйте показания при каждом замере.
Анализ результатов замеров
Сверьте полученные значения с номиналами, указанными производителем (обычно от 0.5 до 5 Ом). Типичные отклонения:
- Обрыв: ∞ Ом на одной или нескольких позициях
- Короткое замыкание: 0 Ом между соседними контактами
- Деградация спирали: отклонение >15% от номинала
| Скорость | Норма (пример) | Неисправность |
|---|---|---|
| 1 | 3.5 Ом | Обрыв: ∞ Ом |
| 2 | 1.8 Ом | КЗ: 0.02 Ом |
| 3 | 0.6 Ом | Отклонение: 1.2 Ом |
При выявлении несоответствий осмотрите спирали на предмет оплавлений, трещин или обугливания. Проверьте термопредохранитель (если встроен), прозвонив его на цепь – сопротивление должно быть близко к нулю. Убедитесь в отсутствии пробоя на корпус, измерив сопротивление между контактами и металлической частью модуля.
Диагностика обрыва дорожек на плате регулятора
Обрыв токопроводящих дорожек – критичная неисправность, приводящая к потере управления отопителем. Причины включают коррозию от конденсата, вибрационные нагрузки, перегрев компонентов или заводской дефект. Особенно уязвимы тонкие дорожки в зонах пайки разъемов и силовых элементов.
Первичная диагностика требует демонтажа платы и тщательного визуального осмотра под ярким освещением. Используйте лупу 5-10× для выявления микротрещин, потемневших участков, вздутий лакового покрытия или следов электролитической коррозии (зеленоватые/белесые пятна). Проверяйте участки возле крепежных отверстий и точек механического напряжения.
Методы инструментальной проверки
- Прозвонка мультиметром:
- Переключите прибор в режим прозвонки (Ω/значок зуммера)
- Щупами последовательно касайтесь начала и конца дорожки
- Отсутствие звука/бесконечное сопротивление → обрыв
- Тест «сопротивление-земля»:
- Один щуп на GND платы, второй – на контрольную точку дорожки
- Резкий скачок сопротивления >1 кОм указывает на повреждение
| Тип повреждения | Внешние признаки | Метод подтверждения |
|---|---|---|
| Полный обрыв | Видимая трещина, отслоение дорожки | Прозвонка (∞ Ω) |
| Частичный обрыв | Потемнение материала, точечная коррозия | Скачки сопротивления при изгибе платы |
| Короткое замыкание | Нагар, оплавленные участки | Нулевое сопротивление между соседними дорожками |
При выявлении дефекта зачистите поврежденный участок скальпелем, обезжирьте спиртом. Восстановите цепь медным проводом сечением 0.2-0.5 мм², припаяв его концы к неповрежденным фрагментам дорожки. Покройте ремонтную зону термостойким лаком для предотвращения окисления.
Определение совместимости с автомобильной моделью
Правильный подбор резистора отопителя критичен для корректной работы системы обогрева и безопасности автомобиля. Несовместимая деталь может спровоцировать короткое замыкание, перегрев электропроводки или полный отказ вентиляции.
Для точного определения совместимости используйте VIN-код транспортного средства – уникальный идентификатор содержит данные о модели, годе выпуска и комплектации. Альтернативно сверяйте параметры по каталогам производителей, указывая марку, модель, год сборки и тип двигателя.
Ключевые источники информации
Руководствуйтесь этими ресурсами для проверки совместимости:
- Официальные электронные каталоги (например, TecDoc, Partslink24) с фильтрами по параметрам авто
- Маркировка старого резистора – сравните цифровой код и расположение контактов
- Каталоги интернет-магазинов с функцией подбора по авто (укажите точные параметры)
| Параметр | Значение для сверки | Где найти |
|---|---|---|
| Артикул OEM | 8W0 959 257 | На корпусе детали или в спецификации авто |
| Количество контактов | 4/5/6-pin | Визуальный осмотр разъёма |
| Номинальное сопротивление | 0.8-1.2 Ом | Мультиметром или в технической документации |
Важно: Даже при совпадении внешних характеристик, резисторы для дизельных и бензиновых модификаций одной модели могут отличаться нагрузочной способностью. Всегда проверяйте рекомендации производителя авто в сервисной документации.
- Снимите штатный резистор и зафиксируйте его артикул
- Измерьте мультиметром сопротивление между контактами
- Сравните посадочные габариты и форму разъёма
- Убедитесь в совпадении мощности (Вт) и рабочего напряжения
Правила подключения нового резистора по схеме контактов
Подключение нового резистора отопителя требует строгого соблюдения схемы контактов во избежание короткого замыкания или некорректной работы системы. Неправильная коммутация проводов может вызвать перегрев, повреждение блока управления или выход из строя самого резистора.
Перед монтажом сверьте распиновку нового резистора со старой деталью или технической документацией на автомобиль. Все соединения должны соответствовать заводской схеме, учитывающей последовательность сопротивлений для каждой скорости вентилятора.
Алгоритм подключения и контроль
| Контакт | Назначение | Маркировка |
|---|---|---|
| 1 | Питание (+) от предохранителя | Постоянный "+" |
| 2 | Скорость 1 (макс. сопротивление) | S1/Low |
| 3 | Скорость 2 | S2/Medium |
| 4 | Скорость 3 (мин. сопротивление) | S3/High |
| 5 | Масса (-) | GND |
Порядок действий:
- Сопоставьте цветовую маркировку проводов с контактами согласно схеме
- Фиксируйте разъёмы до характерного щелчка замка-фиксатора
- Проверьте отсутствие перегибов и натяжения проводов
Обязательные проверки после установки:
- Тестирование всех скоростей вентилятора
- Контроль отсутствия искрения или запаха гари
- Измерение сопротивления между контактами мультиметром
Сборка элементов после замены резистора отопителя без замятия проводов
Перед фиксацией нового резистора убедитесь в отсутствии перегибов и резких изломов на проводах – каждый коннектор должен свободно доставать до разъёма без натяжения. Проверьте маршрут прокладки жгута через технологические отверстия или клипсы кузова: проводка не должна контактировать с острыми кромками или подвижными деталями (рычагами заслонок, приводом вентилятора).
Аккуратно уложите провода вдоль штатных каналов, используя пластиковые хомуты или заводские крепления – избегайте перекрещивания жгутов и их касания к нагревающимся элементам (корпусу печки, патрубкам ОЖ). При соединении разъёмов следите за совпадением фиксаторов: щелчок подтвердит правильную посадку, а цветовая маркировка проводов поможет избежать переполюсовки.
Ключевые этапы безопасной сборки
- Позиционирование резистора: Установите деталь на посадочное место, совместив крепёжные отверстия. Не притягивайте болты до окончательной проверки.
- Пошаговое подключение: Соединяйте разъёмы по одному, контролируя отсутствие зажима проводов между корпусом и резистором.
- Фиксация жгута: Закрепите проводку хомутами с шагом 15-20 см, сохраняя естественный изгиб (радиус не менее 5 диаметров жгута).
| Типовая ошибка | Последствие | Метод предотвращения |
| Пережатие провода под корпусом | Короткое замыкание, обрыв цепи | Визуальный осмотр периметра резистора перед затяжкой |
| Провисание жгута | Повреждение вентилятором, трение о металл | Использование всех штатных клипс |
| Перепутывание разъёмов | Некорректная работа скоростей | Сверка с фото/схемой, сделанной при разборке |
Перед установкой декоративных панелей включите печь на минимальной и максимальной скорости – убедитесь в отсутствии посторонних шумов (свист, трение) и стабильной работе вентилятора. Проверьте фиксацию разъёмов лёгким подёргиванием: контакты не должны самопроизвольно отсоединяться.
Проверка рабочих режимов вентиляции после ремонта
После замены резистора отопителя необходимо проверить корректную работу всех режимов вентиляции. Включите зажигание и последовательно активируйте каждую скорость вентилятора печки с помощью регулятора на панели управления.
Убедитесь, что изменение оборотов вентилятора происходит плавно и соответствует выбранной позиции переключателя. Особое внимание уделите самому низкому и самому высокому скоростным режимам – частые сбои проявляются именно на этих позициях из-за особенностей работы резистивного элемента.
Диагностика функций системы
Проверьте распределение воздушных потоков при переключении режимов обдува:
- Обдув лобового стекла – воздух должен поступать только на остекление
- Режим "Ноги/стекло" – одновременная подача в нижнюю зону и на стекло
- Прямая подача на лицо – поток из центральных дефлекторов
- Обдув ног – воздух направлен в ножную зону без подсоса сверху
Важно: При каждом переключении слушайте работу заслонок – щелчки или скрежет указывают на проблемы в приводе.
| Контрольный параметр | Норма | Отклонение |
|---|---|---|
| Шум вентилятора на 1 скорости | Тихий гул | Скрежет, вибрация |
| Прогрев на max скорости | Быстрый нагрев | Температура не меняется |
| Работа рециркуляции | Четкое переключение | Заслонка не срабатывает |
Если обнаружены несоответствия, выполните проверку контактов разъёма нового резистора и целостность предохранителя цепи отопителя. Повторяйте тестирование после каждого этапа устранения неполадок.
Список источников
При подготовке материалов по диагностике и ремонту резистора отопителя использовались специализированные технические ресурсы и практические руководства. Анализ типовых неисправностей и методов их устранения основан на инженерной документации и экспертных данных.
Ключевая информация о принципах работы, тестировании и замене компонента систем вентиляции была верифицирована через авторитетные автомобильные издания и технические стандарты. Особое внимание уделено процедурам безопасности при работе с электрооборудованием.
- Официальные сервисные мануалы производителей автомобилей
- Технические бюллетени SAE International
- Руководства по электрооборудованию Bosch Automotive Handbook
- Практические пособия по диагностике HVAC-систем
- Отраслевые исследования надежности электронных компонентов
- Методические материалы автотехнических колледжей
- Инженерные справочники по автомобильной электронике
