Руководство по установке и регулировке карбюратора Pierburg 2E

Статья обновлена: 18.08.2025

Карбюратор Pierburg 2E – один из ключевых узлов топливной системы многих европейских автомобилей 1970-х–1990-х годов выпуска. Этот простой и надежный карбюратор немецкого производства устанавливался на модели Volkswagen, Audi, Opel и других марок.

Правильная установка и точная регулировка Pierburg 2E критически важны для стабильной работы двигателя, экономии топлива и соответствия экологическим нормам. Ошибки при настройке приводят к повышенному расходу бензина, потере мощности и неустойчивым оборотам холостого хода.

В этой статье подробно рассмотрены этапы монтажа карбюратора на двигатель, процедура базовой настройки холостого хода и качества смеси, а также особенности синхронизации с системой зажигания. Отдельное внимание уделено диагностике типовых неисправностей.

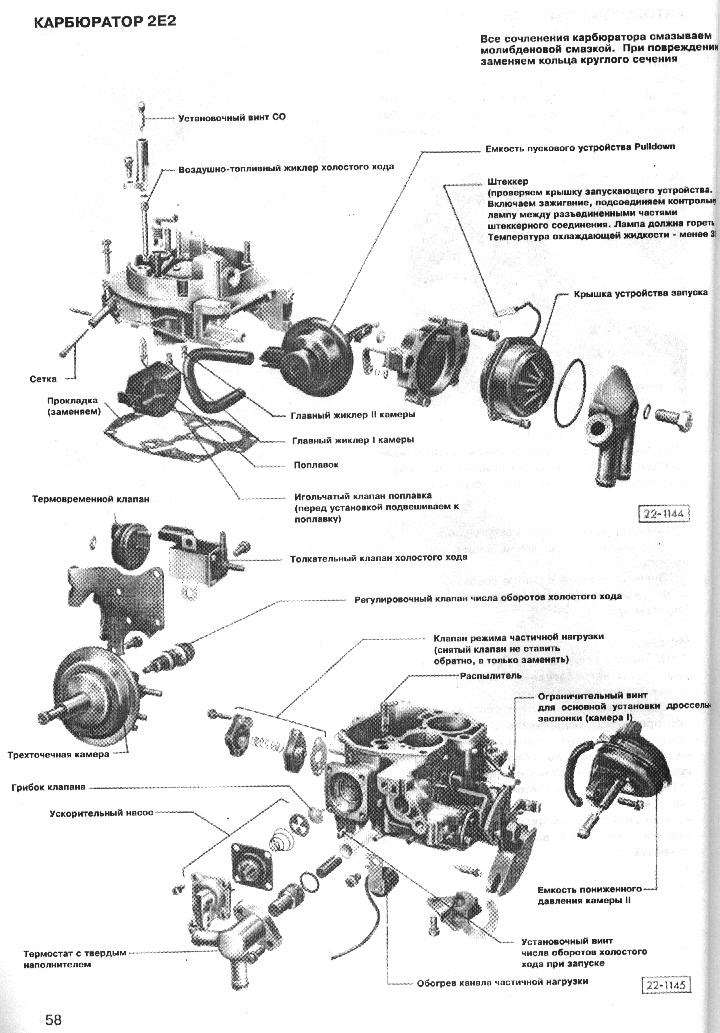

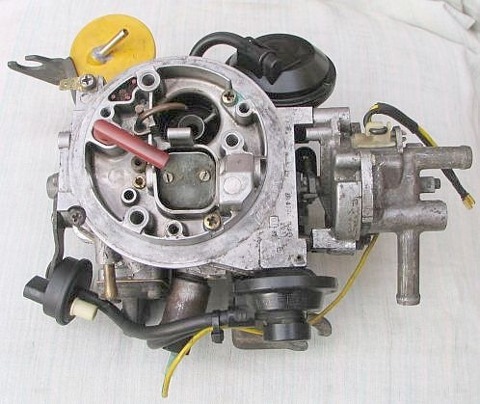

Устройство карбюратора Pierburg 2E: основные компоненты

Карбюратор Pierburg 2E представляет собой однокамерную конструкцию с постоянным разрежением, где ключевые элементы интегрированы в компактный корпус из алюминиевого сплава. Система дозирования топлива здесь комбинирует принципы пневматической коррекции со статическим поддержанием уровня горючего.

Особенность модели – автоматическая регулировка состава смеси на всех режимах работы двигателя за счет вакуумных каналов и калиброванных жиклёров. Механическое управление дросселем дополнено вакуумными приводами вспомогательных систем.

Ключевые элементы конструкции

Компонент Функция
Поплавковая камера Поддерживает постоянный уровень топлива через поплавковый механизм и игольчатый клапан
Главный дозирующий жиклёр Регулирует подачу топлива на средних и высоких оборотах
Пневмокорректор Автоматически корректирует смесь воздушным потоком через калиброванное отверстие
Диафрагменный ускорительный насос Обеспечивает впрыск дополнительного топлива при резком открытии дросселя
Система холостого хода Включает:
  • Жиклёр холостого хода
  • Регулировочный винт СО
  • Переходные отверстия
Экономайзер мощностных режимов Обогащает смесь при высоких нагрузках через вакуумный клапан
Пусковое устройство Состоит из:
  • Биметаллической заслонки
  • Резистивного нагревателя
  • Вакуумного привода

Применение и модели автомобилей с карбюратором Pierburg 2E

Карбюратор Pierburg 2E активно использовался в конце 1970-х – начале 1990-х годов на массовых европейских автомобилях с бензиновыми двигателями малого и среднего объема. Его конструкция обеспечивала простоту обслуживания и соответствовала экологическим нормам того периода, что обусловило широкое применение в линейках популярных марок.

Основная сфера использования – бюджетные и среднеразмерные модели концерна Volkswagen Group, а также автомобили Opel и Ford европейской сборки. Устанавливался преимущественно на 4-цилиндровые моторы объемом 1.1–1.8 л, где выполнял функции смесеобразования в сочетании с электронным управлением холостого хода и экономайзером.

Основные модели автомобилей

  • Volkswagen
    • Golf I, II (1.1, 1.3, 1.6, 1.8 л)
    • Jetta I, II (1.3, 1.6 л)
    • Passat B2 (1.3, 1.6 л)
    • Polo (86C, 1.0, 1.3 л)
    • Caddy (14, 16, 1.6 л)
  • Audi
    • 80 B2 (1.3, 1.6 л)
    • 50 (1.1, 1.3 л)
  • Opel
    • Kadett D, E (1.2, 1.3, 1.6 л)
    • Ascona B, C (1.3, 1.6 л)
    • Corsa A (1.2, 1.3 л)
  • Ford
    • Escort Mk III, IV (1.3, 1.6 л)
    • Orion I (1.3, 1.6 л)
    • Fiesta Mk II (1.1, 1.3 л)
  • Другие марки
    • SEAT Ibiza Mk1 (1.2, 1.5 л)
    • Škoda 130, 135, Garde (1.3 л)

Необходимые инструменты для установки и регулировки

Правильный подбор инструментов обеспечивает точность монтажа и калибровки карбюратора Pierburg 2E, минимизируя риск повреждения компонентов. Отсутствие специализированного оборудования часто приводит к некорректной работе двигателя и повышенному расходу топлива.

Подготовьте следующие группы приспособлений перед началом работ. Убедитесь в исправности измерительных приборов и соответствии размеров ключей крепёжным элементам карбюратора.

Базовый набор

  • Головки и воротки (8-13 мм)
  • Отвёртки (крестовые и шлицевые)
  • Плоскогубцы (игольчатые и универсальные)
  • Торцевой ключ для гаек крепления карбюратора

Специнструменты

  1. Тахометр для контроля оборотов холостого хода
  2. Газоанализатор или диагностический сканер
  3. Щуп для регулировки зазора дроссельной заслонки (0,05 мм)
  4. Вакуумметр с переходниками
Элемент регулировки Инструмент
Смесь холостого хода Шестигранный ключ 3 мм
Обороты ХХ Отвёртка с плоским жалом
Положение дросселя Щуп + ключ регулировочного винта

Подготовка двигателя перед снятием карбюратора

Перед демонтажом карбюратора Pierburg 2E выполните обязательную подготовку двигателя. Это исключит риски возгорания топлива, повреждения компонентов и обеспечит безопасность работ.

Тщательная подготовка включает последовательность действий для изоляции топливной системы, электроцепей и предотвращения загрязнения внутренних каналов двигателя.

  1. Заглушите двигатель и дождитесь полного остывания (15-20 минут).
  2. Отсоедините клемму «минус» АКБ для обесточивания электросистемы.
  3. Очистите зону вокруг карбюратора щёткой и сжатым воздухом. Удалите грязь, препятствующую доступу к крепежу.
  4. Демонтируйте корпус воздушного фильтра:
    • Ослабьте хомут гофры воздухозаборника
    • Открутите гайки крепления крышки фильтра
    • Извлеките фильтрующий элемент
  5. Пометьте и отсоедините провода/шланги:
    • Электромагнитный клапан отсечки топлива
    • Датчик положения дроссельной заслонки
    • Вакуумные трубки регулятора опережения зажигания
    • Шланг вентиляции картера
  6. Перекройте подачу топлива:
    • Зажмите топливный шланг плоскогубцами
    • Подставьте ёмкость под место соединения
    • Отсоедините шланг от штуцера карбюратора

Внимание: При работе с топливом исключите открытый огонь, искры и статическое электричество. Используйте ветошь для оперативного удаления проливов.

Демонтаж воздушного фильтра и корпуса

Демонтаж воздушного фильтра и корпуса

Отсоедините гофрированный воздуховод, соединяющий корпус воздушного фильтра с дроссельной заслонкой. Ослабьте хомут крепления патрубка при помощи отвертки или ключа соответствующего размера. Аккуратно снимите резиновый воздуховод, избегая резких движений, чтобы не повредить его.

Открутите крепежные гайки или болты, удерживающие корпус воздушного фильтра на карбюраторе. Обычно используются четыре точки крепления по периметру. Уберите металлическую скобу-фиксатор (при наличии), после чего поднимите корпус фильтра вверх для доступа к элементу.

Извлечение фильтрующего элемента

  1. Извлеките фильтрующий элемент из корпуса, проверив его состояние на предмет загрязнений и повреждений
  2. Очистите посадочную поверхность корпуса от пыли и мусора ветошью
  3. Осмотрите терморегулятор забора воздуха (если установлен) на герметичность патрубков

Важно: Закройте открытый патрубок карбюратора чистой ветошью для предотвращения попадания инородных предметов в топливную систему во время работ.

Тип крепежа Инструмент Особенности
Гайки М6 Ключ на 10 мм Часто имеют пружинные шайбы
Болты с проушинами Отвертка TORX T20 Характерны для поздних модификаций

При демонтаже пластикового корпуса избегайте чрезмерных усилий – материал становится хрупким со временем. Проверьте целостность резиновых уплотнителей по краям корпуса – трещины или потеря эластичности требуют замены перед обратной установкой.

Отсоединение топливных шлангов и патрубков

Перед демонтажем карбюратора Pierburg 2E необходимо полностью отсоединить все топливные магистрали и вакуумные трубки. Обязательно отключите минусовую клемму аккумулятора для предотвращения искрообразования. Работы выполняйте в проветриваемом помещении при холодном двигателе с соблюдением мер пожарной безопасности.

Подготовьте ёмкости для слива остатков бензина и ветошь. Идентифицируйте шланги по схеме в руководстве: основной подающий, обратный, вентиляционный патрубок адсорбера, вакуумные линии к распределителю зажигания и клапану рециркуляции. На корпусе карбюратора и шлангах могут быть заводские метки – если отсутствуют, нанесите маркировку самостоятельно.

Порядок отключения коммуникаций

  1. Сброс давления в системе: вытащите предохранитель топливного насоса, запустите двигатель и дождитесь самостоятельной остановки.
  2. Топливные шланги:
    • Пережмите пассатижами подающую магистраль ниже точки подключения.
    • Ослабьте хомут крепления шланга к штуцеру карбюратора.
    • Снимите шланг со штуцера, резко провернув его вокруг оси (не тяните за резину!).
    • Немедленно заткните отверстие штуцера болтом М8 или чистой ветошью.
  3. Вакуумные патрубки:
    • Отсоедините тонкие трубки от распределителя зажигания, клапана EGR и адсорбера.
    • Отсоедините шланг усилителя тормозов от впускного коллектора.
    • Заглушите открытые концы патрубков зубочистками или пластиковыми колпачками.
  4. Дренажные трубки: снимите сливной шланг поплавковой камеры, предварительно подставив ёмкость для остатков топлива.
Тип шлангаДиаметр (мм)КреплениеРекомендации
Подача топлива8Винтовой хомутИспользовать новые хомуты при сборке
Обратная магистраль6Пластиковый фиксаторНе перегибать при демонтаже
Вакуумные линии3-4Пружинные зажимыМаркировать цветной изолентой

При отключении патрубков избегайте перекручивания резиновых элементов – это вызывает микротрещины. Осмотрите посадочные штуцеры на карбюраторе: сколы или заусенцы приведут к разгерметизации. Запрещается отгибать шланги металлическим инструментом – используйте пластиковые монтажные лопатки. После демонтажа всех коммуникаций закройте открытые отверстия карбюратора чистыми заглушками.

Отключение тяг управления дросселем и подсосом

Отсоединение тяг управления – обязательный этап при демонтаже карбюратора Pierburg 2E. Работу начинают после снятия воздушного фильтра и отключения топливных шлангов. Перед началом зафиксируйте исходное положение всех элементов, чтобы избежать ошибок при сборке.

Обращайте внимание на состояние резиновых уплотнителей и пружин. Не допускайте деформации тяг и рычагов: повреждения приведут к нарушению регулировок. При необходимости очистите резьбовые соединения от загрязнений.

Последовательность отключения

Последовательность отключения

Выполняйте операции в строгом порядке:

  1. Тяга дроссельной заслонки:
    • Снимите стопорную шайбу с пальца крепления на секторе газа
    • Аккуратно выведите тягу из прорези рычага дросселя
  2. Трос подсоса:
    • Ослабьте контргайку на регулировочной муфте у кронштейна
    • Сдвиньте муфту по резьбе для освобождения натяжения
    • Извлеките наконечник троса из паза на рычаге воздушной заслонки
  3. Демонтаж кронштейна:
    • Выкрутите два крепежных болта, удерживающих кронштейн тяг на корпусе карбюратора
    • Снимите кронштейн вместе с закрепленными тягами

Проверьте отсутствие нагрузок на корпус карбюратора. Все тяги должны свободно отходить от рычагов без применения силы. При наличии сопротивления перепроверьте фиксацию пружин и стопорных элементов.

Снятие электромагнитного клапана холостого хода

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Обеспечьте доступ к карбюратору, демонтировав корпус воздушного фильтра и патрубки, перекрывающие зону установки клапана. Очистите ветошью область вокруг клапана от грязи и налета.

Найдите электромагнитный клапан холостого хода на корпусе карбюратора (типовая установка – нижняя часть, рядом с блоком дроссельных заслонок). Отожмите фиксатор пластикового электрического разъема и отсоедините колодку проводов от контактов клапана. Не тяните за провода во избежание повреждения.

Извлечение клапана

Используя рожковый ключ на 13 мм, аккуратно выверните корпус клапана против часовой стрелки. Контролируйте усилие – резьбовое соединение алюминиевое, легко повреждается при перекосе или чрезмерном усилии. Прикипевший клапан обработайте проникающей смазкой WD-40 за 10-15 минут до откручивания.

Извлеките клапан вместе с уплотнительным медным кольцом. Осмотрите кольцо на предмет деформаций и трещин – его замена обязательна при повторной установке. Заглушите резьбовое отверстие в карбюраторе чистой ветошью для защиты от пыли.

Проверьте состояние:

  1. Целостность резьбы на клапане и в посадочном гнезде
  2. Отсутствие механических повреждений иглы и корпуса
  3. Чистоту фильтра-сетки (при наличии)

Ослабление крепежных гаек и извлечение карбюратора

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите воздушный фильтр в сборе, открутив хомут крепления гофры и гайки крепления корпуса фильтра к карбюратору.

Отсоедините все топливные шланги и вакуумные трубки, предварительно пометив их расположение маркером или бирками. Отключите электрические разъемы от электромагнитного клапана, системы подогрева и регулятора холостого хода.

Порядок демонтажа

Порядок демонтажа

  1. Ослабьте гайки крепления карбюратора к впускному коллектору крестообразно (диагональной последовательностью) для равномерного снятия напряжения
  2. Полностью выкрутите крепежные гайки ключом на 10 мм, сохраняя шайбы и термоизоляционные прокладки
  3. Аккуратно приподнимите карбюратор, проворачивая его вокруг оси дроссельных заслонок для освобождения от направляющих шпилек
  4. Извлеките узел, контролируя целостность уплотнительных колец и прокладки впускного тракта

Немедленно закройте впускные отверстия коллектора чистой ветошью для защиты от пыли и инородных тел. Проверьте состояние посадочной поверхности коллектора на отсутствие деформаций и остатков старой прокладки.

Элемент крепежа Тип инструмента Момент затяжки (после установки)
Гайка М8 Торцевой ключ 10 мм 15-20 Н·м
Термопрокладка - Замена при деформации

Очистка привалочной плоскости впускного коллектора

Остатки старой прокладки, нагар и грязь на привалочной поверхности коллектора нарушают герметичность соединения с карбюратором. Это вызывает подсос неучтенного воздуха, обеднение топливной смеси и нестабильную работу двигателя на всех режимах.

Перед установкой карбюратора плоскость коллектора должна быть абсолютно чистой и ровной. Используйте неметаллические инструменты во избежание повреждения алюминиевой поверхности. Запрещено применение абразивных кругов или грубых напильников.

Технология очистки

  1. Удалите крупные фрагменты прокладки пластиковым или деревянным скребком
  2. Обработайте поверхность очистителем карбюратора или WD-40, оставив на 10-15 минут для размягчения отложений
  3. Аккуратно сотрите размягченные остатки ветошью без ворса, повторяя при необходимости
  4. Для стойких загрязнений используйте нейлоновую щетку и керосин
  5. Проверьте плоскость линейкой: зазоры под щуп 0.1 мм недопустимы

После очистки протрите поверхность обезжиривателем и визуально убедитесь в отсутствии:

  • Борозд от инструментов
  • Локальных коррозионных пятен
  • Остатков герметика или прокладочного материала

Критично: При обнаружении сколов или глубоких рисок требуется шлифовка коллектора на станке. Установка карбюратора на деформированную поверхность приведет к неисправимым проблемам с холостым ходом.

Установка нового уплотнительного основания

Перед монтажом тщательно очистите привалочные поверхности блока цилиндров и карбюратора от остатков старой прокладки, нагара и грязи. Убедитесь в отсутствии деформаций и механических повреждений на фланцах – при необходимости произведите шлифовку.

Уложите новое уплотнительное основание на посадочное место блока цилиндров, совместив крепежные отверстия и каналы системы охлаждения. Проверьте точность позиционирования прокладки относительно каналов подачи топлива и вакуумных портов – перекосы недопустимы.

Ключевые этапы монтажа

  1. Установите карбюратор на уплотнительное основание, совмещая крепежные шпильки с отверстиями в корпусе
  2. Наживите гайки крест-накрест вручную, избегая перекоса узла
  3. Произведите предварительную затяжку с моментом 8-10 Н∙м по схеме:
    • Центральные гайки → Периферийные гайки
    • Диагональная последовательность

Окончательную затяжку выполняйте исключительно динамометрическим ключом с соблюдением регламентированных моментов:

Тип крепежа Момент затяжки (Н∙м)
Шпильки М8 18-22
Гайки М6 10-12

После установки обязательно проверьте герметичность соединения запуском двигателя и обработкой стыков мыльным раствором. При обнаружении подсоса воздуха – произведите повторную затяжку с контролем момента.

Правила монтажа карбюратора на коллектор

Перед установкой тщательно очистите привалочные поверхности коллектора и карбюратора от старой прокладки и загрязнений. Проверьте плоскостность коллектора линейкой – допустимый зазор не превышает 0.05 мм по всей площади. Убедитесь в отсутствии трещин и механических повреждений на фланцах.

Продуйте каналы подогрева дроссельной заслонки и вакуумные магистрали. Осмотрите посадочные места винтов крепления – резьба должна быть чистой и неповреждённой. Подготовьте новую термостойкую прокладку, рекомендованную производителем для данной модели двигателя.

Ключевые этапы установки

Соблюдайте последовательность действий:

  1. Уложите прокладку на коллектор, совместив отверстия с крепёжными шпильками
  2. Установите карбюратор без перекосов, направляя шпильки в отверстия фланца
  3. Наживите гайки крест-накрест вручную на все шпильки

Затяжку производите в четыре этапа динамометрическим ключом:

Первый проход 3-4 Н∙м
Второй проход 6-7 Н∙м
Третий проход 10 Н∙м
Финишная затяжка 12-14 Н∙м

После фиксации выполните подключение:

  • Топливный шланг с фильтром тонкой очистки
  • Шланг вентиляции картера
  • Вакуумные магистрали согласно схеме двигателя
  • Привод воздушной заслонки и дросселя

Проверьте отсутствие перегибов шлангов и свободный ход тросов. Запустите двигатель и контролируйте герметичность соединений при разных оборотах.

Подсоединение вакуумных линий карбюратора

Правильное подключение вакуумных шлангов критически влияет на стабильность работы двигателя, топливную экономичность и экологические показатели. Ошибки приводят к обеднению или обогащению смеси, плавающим оборотам, повышенному расходу топлива и нарушению работы вспомогательных систем.

Карбюратор Pierburg 2E оснащён несколькими вакуумными портами, каждый из которых выполняет строго определённую функцию. Шланги должны быть герметичны, без трещин или перегибов, и подключены в соответствии со схемой конкретного автомобиля. Используйте оригинальные хомуты для фиксации соединений.

Назначение и подключение основных вакуумных портов

Порт/МаркировкаНазначениеПодключение
V (Vacuum advance)Коррекция угла опережения зажиганияВакуумный регулятор трамблёра
E (EGR)Управление клапаном рециркуляции газовВакуумный привод клапана EGR
L (Load)Контроль нагрузки на двигательВпускной коллектор (нижний патрубок)
D (Diaphragm)Привод дроссельной заслонки второй камерыВакуумная камера актуатора

Важные рекомендации:

  • Порт V всегда должен быть подключён к трамблёру – его отсоединение вызывает детонацию и потерю мощности.
  • Шланг порта L напрямую соединяется с коллектором, минуя промежуточные узлы.
  • При отсутствии системы EGR порт E заглушается резиновой пробкой.
  • Проверяйте целостность диафрагмы привода (порт D) – её повреждение блокирует открытие второй камеры.

Подключение системы вентиляции картера

Система вентиляции картера (PCV) в Pierburg 2E предотвращает накопление избыточного давления газов прорыва, отводя их во впускной тракт для дожигания. Подключение осуществляется через штатный патрубок на корпусе карбюратора, соединённый с клапанной крышкой двигателя. Герметичность соединений критична – нарушение приведёт к подсосу неучтённого воздуха и нестабильной работе.

Основной шланг вентиляции подключается к штуцеру на задней стенке карбюратора (обычно обозначен "K" или "KV"). Второй конец крепится к сапуну клапанной крышки. На двигателях с вакуумным регулятором опережения зажигания дополнительно устанавливается тройник, направляющий часть газов к распределителю. Проверьте целостность обратного клапана в магистрали – он должен пропускать газы только из картера в карбюратор.

Ключевые этапы подключения

  1. Идентификация штуцеров: Найдите патрубок "KV" на карбюраторе (диаметром ~8 мм) и сапун на клапанной крышке.
  2. Монтаж магистрали: Наденьте вакуумный шланг на штуцер карбюратора и зафиксируйте хомутом. Проложите его без перегибов до клапанной крышки.
  3. Проверка клапана PCV: Убедитесь, что обратный клапан (если предусмотрен) свободно пропускает воздух в сторону карбюратора и блокирует обратный поток.
  4. Подсоединение к сапуну: Загерметизируйте соединение на клапанной крышке вторым хомутом.
  5. Верификация: Запустите двигатель и пережмите шланг пальцем – должен ощущаться равномерный разрежающий импульс.
ЭлементПараметр
Диаметр шланга8 мм
Рекомендуемый хомутW2 (норма DIN)
Давление в системеРазряжение 0.2-0.5 бар

Важно: При замене шлангов избегайте нестандартных переходников – изменение диаметра вызовет дисбаланс топливной смеси. Утечки в системе приведут к обеднению горючего и плавающим оборотам холостого хода.

Настройка свободного хода троса привода газа

Свободный ход троса привода дроссельной заслонки (троса газа) – критически важный параметр для корректной работы карбюратора Pierburg 2E. Его отсутствие приводит к повышенным оборотам холостого хода и износу узлов привода, а чрезмерный зазор – к запаздыванию реакции двигателя на нажатие педали газа и возможным провалам. Правильная регулировка обеспечивает четкую связь педаль-дроссель и стабильные обороты ХХ.

Регулировку свободного хода необходимо выполнять на прогретом до рабочей температуры двигателе, после проверки состояния самого троса (отсутствие перегибов, заеданий, повреждений оплетки) и его наконечников, а также правильной работы возвратной пружины дроссельной заслонки. Пружина должна уверенно и полностью возвращать заслонку в положение холостого хода.

Порядок регулировки свободного хода троса газа

Основные этапы настройки свободного хода троса привода дроссельной заслонки:

  1. Определение текущего зазора: Найти точку крепления наружной оболочки троса (оплетки) к кронштейну на корпусе карбюратора или впускном коллекторе. Проверить наличие и величину люфта троса в этом месте.
  2. Измерение свободного хода: Аккуратно перемещать внутренний трос пальцами в точке его выхода из оболочки у карбюратора. Измерить величину свободного перемещения троса до момента начала открытия дроссельной заслонки. Это и есть свободный ход.
  3. Сравнение с нормой: Нормативный свободный ход для большинства автомобилей с карбюратором Pierburg 2E составляет 1.0 - 2.0 мм. Сравнить измеренное значение с этим допуском.
  4. Регулировка: Если зазор не соответствует норме, ослабить контргайки (обычно две) на регулировочной муфте, расположенной на тросе обычно в зоне кронштейна крепления оплетки.
  5. Установка зазора: Вращая саму регулировочную муфту, добиться требуемого свободного хода в 1-2 мм. Вращение муфты изменяет эффективную длину оплетки троса относительно внутреннего троса.
    • Уменьшение зазора (устранение излишнего свободного хода): Вращать муфту так, чтобы увеличить натяжение оплетки (укорачивая ее рабочую длину).
    • Увеличение зазора (если свободного хода нет): Вращать муфту так, чтобы ослабить натяжение оплетки (удлиняя ее рабочую длину).
  6. Фиксация: Надежно затянуть контргайки регулировочной муфты, удерживая муфту от проворачивания, чтобы сохранить установленный зазор.
  7. Проверка полного хода и холостого хода:
    • Плавно нажать педаль газа до упора (в салоне). Проверить, полностью ли открывается дроссельная заслонка (должна встать строго вертикально). При необходимости отрегулировать ограничитель полного открытия (обычно на кронштейне или педальном узле).
    • Проверить работу возвратной пружины: после отпускания педали газа дроссельная заслонка должна мгновенно и полностью закрыться, возвращаясь на упор холостого хода.
    • Запустить двигатель и убедиться, что обороты холостого хода соответствуют норме для данной модели автомобиля (обычно 750-950 об/мин) и стабильны.
  8. Контрольная проверка: После регулировки и фиксации несколько раз резко нажать и отпустить педаль газа. Дроссельная заслонка должна мгновенно открываться на требуемый угол и так же мгновенно, без заеданий, возвращаться в положение ХХ. Повторно проконтролировать наличие свободного хода 1-2 мм.

Важные замечания:

Параметр Значение/Требование Примечание
Свободный ход 1.0 - 2.0 мм Обязательно! Измеряется у карбюратора
Полное открытие Дроссель строго вертикально (~90°) Регулируется ограничителем педали/троса
Возвратная пружина Должна быть цела и обеспечивать полное закрытие Проверить до регулировки троса
Состояние троса Без заеданий, перегибов, повреждений Неисправный трос требует замены

Пренебрежение регулировкой свободного хода троса газа неизбежно приводит к некорректной работе системы холостого хода, повышенному расходу топлива, затрудненному запуску (особенно на горячую) и ускоренному износу как самого троса, так и оси дроссельной заслонки карбюратора.

Замена и установка электромагнитного клапана

Отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Снимите воздушный фильтр для доступа к верхней части карбюратора, открутив крепежные гайки и отсоединив патрубки вентиляции.

Найдите электромагнитный клапан в корпусе карбюратора – цилиндрический элемент с проводом, установленный вертикально рядом с жиклером холостого хода. Аккуратно отсоедините разъем питания, нажав на фиксатор. Выкрутите клапан гаечным ключом на 17 мм, сохраняя уплотнительное кольцо.

Монтаж нового элемента

Очистите посадочное место от загрязнений. Установите новое уплотнительное кольцо на клапан (при отсутствии в комплекте – используйте подходящее по размеру). Вкрутите устройство вручную до упора, избегая перекоса, затем затяните ключом с моментом 10–15 Н·м.

  1. Подсоедините электрический разъем до щелчка фиксатора
  2. Соберите узел воздушного фильтра в обратной последовательности
  3. Подключите аккумуляторную клемму

После установки запустите двигатель и проверьте работу системы:

  • При включении зажигания должен быть слышен четкий щелчок клапана
  • Обороты холостого хода должны стабилизироваться в пределах 800–900 об/мин
  • Отсутствие топливных подтеков в зоне монтажа
Типовая неисправностьПоследствия
Обрыв обмоткиДвигатель глохнет на холостом ходу
Загрязнение иглыПлавающие обороты, повышенный расход топлива
Деформация уплотненияПодсос воздуха, обеднение смеси

При замене используйте оригинальные клапаны Pierburg (артикул 7.21985.00.0) или проверенные аналоги. Корректировка холостого хода после установки обязательна.

Подключение системы холодного пуска (подсос)

Подключение системы холодного пуска (подсос)

Система холодного пуска карбюратора Pierburg 2E обеспечивает обогащение топливной смеси при запуске холодного двигателя за счёт принудительного прикрытия воздушной заслонки. Её корректная работа напрямую зависит от точности подключения и целостности вакуумных магистралей, а также функциональности управляющего термоэлемента.

Основными компонентами являются биметаллический термоэлемент, установленный на впускном коллекторе, вакуумная диафрагма подсоса на карбюраторе, тросовый привод от рукоятки салона и система рычагов воздушной заслонки. Нарушение герметичности трубок или неправильная ориентация соединений приведёт к неустойчивой работе двигателя на прогреве и затруднённому запуску.

Порядок подключения элементов

Выполняйте соединения в строгой последовательности:

  1. Термоэлемент: Корпус элемента зафиксируйте на шпильке впускного коллектора. Вакуумный штуцер на его нижней части соедините прямой трубкой со штуцером «V» на карбюраторе.
  2. Диафрагма подсоса: Центральный шток диафрагмы свяжите через регулировочную тягу с рычагом воздушной заслонки. Верхний вакуумный штуцер диафрагмы подключите к штуцеру впускного коллектора длинной трубкой.
  3. Трос управления: Проведите трос от рукоятки "подсоса" в салоне к поворотному рычагу на корпусе карбюратора. Обеспечьте плавный ход без перегибов.

Критические моменты регулировки:

  • При полностью вытянутой рукоятке подсоса воздушная заслонка должна закрываться строго вертикально без перекосов.
  • Зазор между кромкой заслонки и стенкой камеры при закрытии – 0.5±0.1 мм (регулируется винтом на рычаге).
  • Ход штока термоэлемента на прогретом двигателе – не менее 8 мм (проверяется ручным отсосом диафрагмы).
КомпонентПараметр контроляНорма
ТермоэлементСопротивление цепи20–30 Ом при +20°C
Вакуумная диафрагмаГерметичностьУдержание штока 30 сек при разрежении
Трос приводаСвободный ход рукоятки2–3 мм перед натягом

Настройка уровня топлива в поплавковой камере

Неправильный уровень топлива приводит к нарушению состава топливовоздушной смеси. Слишком высокий уровень вызывает переобогащение смеси, повышенный расход и черный дым из выхлопа, а слишком низкий – обеднение смеси, провалы мощности и перегрев двигателя.

Перед регулировкой убедитесь в исправности игольчатого клапана, отсутствии деформации поплавка и герметичности топливных магистралей. Карбюратор должен быть демонтирован, а поплавковая камера очищена от загрязнений. Проверка осуществляется при вертикальном положении крышки карбюратора.

Порядок регулировки

  1. Снимите крышку поплавковой камеры, отсоединив топливные шланги и электрические разъемы (при наличии).
  2. Переверните крышку карбюратора в вертикальное положение. Поплавок должен свободно опуститься под собственным весом.
  3. Измерьте расстояние (H) между привалочной плоскостью крышки и верхней кромкой поплавка. Используйте штангенциркуль или шаблон.
  4. Сравните полученное значение с нормированным параметром:
    ПараметрЗначение для Pierburg 2E
    Высота уровня топлива (H)28 ± 1 мм
    Ход поплавка (S)8 ± 0.5 мм
  5. Для корректировки аккуратно подогните язычок поплавка:
    • Увеличить высоту уровня (H) → согнуть язычок вверх
    • Уменьшить высоту уровня (H) → согнуть язычок вниз
  6. Проверьте ход поплавка (S) – расстояние от иглы клапана до упора при полностью поднятом поплавке. При необходимости отрегулируйте подгибом ограничительного выступа.

Важные замечания: Избегайте резких изгибов – латунный язычок хрупок. После регулировки продуйте игольчатый клапан для проверки отсутствия заклинивания. При установке крышки убедитесь, что ось поплавка не смещена, а топливный штуцер расположен со стороны игольчатого клапана.

Регулировка пускового зазора воздушной заслонки

Регулировка пускового зазора воздушной заслонки

Точная регулировка пускового зазора воздушной заслонки критически важна для нормального запуска холодного двигателя и его стабильной работы на переходных режимах до прогрева. Этот зазор определяет количество воздуха, поступающего в смесительную камеру при закрытой воздушной заслонке во время запуска.

Пусковое устройство карбюратора Pierburg 2E использует биметаллическую пружину в термокорпусе, которая, нагреваясь от охлаждающей жидкости двигателя, автоматически приоткрывает воздушную заслонку на заданную величину после запуска. Регулировка же задает начальное положение заслонки и величину ее приоткрытия термоприводом.

Процедура регулировки

Процедура регулировки

Необходимое условие: Карбюратор должен быть снят с двигателя и полностью остывшим (температура окружающей среды). Термопривод (биметаллическая пружина в корпусе) должен быть полностью "холодным".

  1. Подготовка:
    • Переверните карбюратор крышкой вверх.
    • Вручную полностью закройте воздушную заслонку (1). Для этого может потребоваться слегка нажать на рычаг управления воздушной заслонкой (2) против направления открытия.
    • Убедитесь, что пусковое устройство (термопривод) полностью втянуто (симулирует холодное состояние).
  2. Измерение и регулировка пускового зазора "A":
    • Измерьте щупом зазор между нижней кромкой воздушной заслонки (1) и стенкой смесительной камеры в самом узком месте (зазор "A").
    • Номинальное значение: 0.8 - 1.0 мм.
    • Если зазор не соответствует норме, ослабьте винт крепления тяги (3) к рычагу управления воздушной заслонкой (2).
    • Аккуратно сдвиньте тягу (3) вдоль прорези в рычаге (2): вверх для уменьшения зазора "A", вниз для увеличения зазора "A".
    • Затяните винт крепления тяги (3).
    • Повторно проверьте зазор "A" щупом.
  3. Проверка зазора "B" (хода диафрагмы):
    • Нажав на шток пускового устройства (4) до упора вручную (симулируя его полное срабатывание на горячем двигателе), удерживайте его в этом положении.
    • Измерьте щупом зазор "B" между нижней кромкой воздушной заслонки (1) и стенкой смесительной камеры.
    • Номинальное значение: 3.5 - 4.5 мм.
    • Важно: Зазор "B" не регулируется винтом тяги! Он определяется конструкцией пускового устройства (ходом его штока и тяги). Если "B" не соответствует норме, проверьте исправность и ход самого пускового устройства (диафрагмы, штока, пружины).
Параметр Обозначение Состояние карбюратора Номинальное значение, мм Регулируется
Пусковой зазор A Воздушная заслонка закрыта, термопривод холодный 0.8 - 1.0 Да (тягой)
Зазор полного открытия B Шток пускового устройства утоплен вручную 3.5 - 4.5 Нет (характеристика устройства)

Ключевое правило: Никогда не пытайтесь регулировать зазоры, воздействуя на саму пружину термопривода или изменяя ее натяжение. Регулировка осуществляется исключительно изменением положения тяги (3) относительно рычага (2) воздушной заслонки.

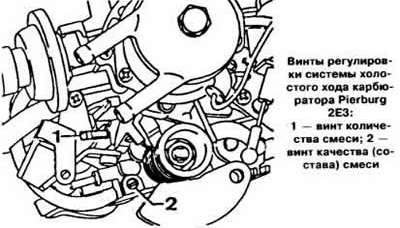

Базовая настройка частоты холостого хода винтом

Прогрейте двигатель до рабочей температуры (80–90°C), отключите все энергопотребители (фары, печка, кондиционер). Убедитесь, что воздушный фильтр чистый, дроссельная заслонка полностью закрыта, а система зажигания исправна.

Снимите вакуумный шланг с корректора опережения зажигания и заглушите его. Отключите электромагнитный клапан отсечки топлива (если установлен), но не отсоединяйте его электрический разъем.

Порядок регулировки

Найдите регулировочный винт холостого хода на корпусе карбюратора. Он расположен со стороны водителя и обычно контактирует с рычагом дроссельной заслонки.

  1. Подключите тахометр к двигателю согласно инструкции производителя
  2. Запустите двигатель и дайте поработать 2-3 минуты
  3. Плавно вращайте винт отверткой, контролируя обороты по тахометру
  4. Доведите частоту до значений 850±50 об/мин для 4-цилиндровых моторов
  5. Затяните контргайку винта после достижения стабильных оборотов

Критерии правильной настройки:

  • Двигатель не глохнет при резком сбросе газа
  • Отсутствуют провалы и рывки при плавном увеличении оборотов
  • Обороты стабильны в течение 30 секунд после регулировки

После регулировки проверьте содержание CO в выхлопе газоанализатором. Оптимальное значение – 1.0±0.5%. При превышении нормы требуется корректировка состава смеси винтом качества.

Тип двигателяОбороты ХХ (об/мин)Допуск CO (%)
4-цилиндровый800-9000.5-1.5
5-цилиндровый750-8500.8-1.8

Важно! При наличии катализатора обязательно используйте газоанализатор. Избыток CO быстро выведет его из строя. Повторную проверку оборотов выполните через 5 минут работы двигателя.

Корректировка состава смеси холостого хода (СО)

Регулировка СО на карбюраторе Pierburg 2E выполняется для обеспечения оптимального соотношения топлива и воздуха в режиме холостого хода. Неправильная настройка приводит к неустойчивой работе двигателя, повышенному расходу топлива и токсичности выхлопных газов. Корректировка осуществляется исключительно после прогрева мотора до рабочей температуры (80–90°C) и проверки исправности системы зажигания, воздушного фильтра и герметичности вакуумных магистралей.

Главным инструментом регулировки является винт качества смеси, расположенный в нижней части карбюратора. Для точной настройки требуется газоанализатор, замеряющий содержание CO в выхлопе. Рекомендуемое значение СО для большинства автомобилей с Pierburg 2E составляет 1.0–1.5%. Вращение винта по часовой стрелке обедняет смесь (снижает СО), против часовой – обогащает (повышает СО).

Процедура регулировки

  1. Прогреть двигатель до рабочей температуры и заглушить.
  2. Подключить газоанализатор к выхлопной трубе.
  3. Запустить мотор и дать ему работать на холостом ходу без нагрузки (выключены фары, печка, мультимедиа).
  4. Отверткой вращать винт качества смеси, контролируя показания газоанализатора:
    • Повышение СО – поворот против часовой стрелки
    • Понижение СО – поворот по часовой стрелке
  5. Добиться значения СО в диапазоне 1.0–1.5%.
  6. Проверить устойчивость холостого хода: обороты не должны плавать или глохнуть.
ПараметрНормальное значениеПоследствия отклонений
Содержание СО1.0–1.5%Выше: черный дым, нагар. Ниже: перегрев, провалы
Обороты ХХ850±50 об/минПлавание оборотов при неверной регулировке

Важно: Регулировка СО влияет на базовую калибровку карбюратора. При неудачных попытках стабилизации холостого хода проверьте состояние жиклеров, уровень топлива в поплавковой камере и герметичность диафрагмы экономайзера. Изменение положения винта более чем на 2 оборота от заводской позиции указывает на неисправность других компонентов.

Проверка и регулировка ускорительного насоса

Проверьте подачу топлива при резком открытии дросселя: снимите воздушный фильтр, попросите помощника резко нажать педаль газа и визуально оцените интенсивность струи из распылителя ускорительного насоса. Струя должна быть сильной, направленной точно в центр диффузора без разбрызгивания. Слабая или прерывистая подача указывает на неисправность.

Измерьте ход диафрагмы насоса при помощи штангенциркуля, фиксируя расстояние между корпусом и штоком в положениях закрытой и полностью открытой заслонки. Номинальный рабочий ход для Pierburg 2E составляет 5±0.25 мм. Отклонения требуют регулировки положения упорного винта штока.

Процесс регулировки

  1. Ослабьте контргайку регулировочного винта на рычаге привода насоса
  2. Вращайте винт отверткой:
    • Уменьшение хода – вращайте по часовой стрелке
    • Увеличение хода – вращайте против часовой стрелки
  3. Проверьте результат измерениями после каждого изменения
  4. Затяните контргайку при достижении нормы 5 мм

Дополнительно проверьте: целостность диафрагмы насоса, герметичность обратного клапана и отсутствие засорения каналов подачи топлива. Замените диафрагму при обнаружении трещин или отвердения материала.

Настройка системы переходного режима работы

Настройка системы переходного режима работы

Регулировка переходной системы Pierburg 2E требует точного позиционирования дозирующей иглы относительно топливного жиклёра при частичном открытии дроссельной заслонки. Убедитесь, что заслонка полностью закрыта, а рычаг управления иглой установлен в паз регулировочного эксцентрика на корпусе карбюратора. Проверьте отсутствие деформации или износа пружины иглы.

Отрегулируйте высоту иглы с помощью эксцентрикового винта на 2-3 мм ниже посадочного гнезда, контролируя зазор щупом. Параллельно проверьте состояние уплотнительного кольца на держателе иглы – его износ вызывает подсос воздуха и обеднение смеси.

Ключевые параметры регулировки

Зазор иглы при закрытой заслонке2.0±0.1 мм
Ход иглы при открытии заслонки3.2-3.5 мм
Усилие пружины иглы120-150 г/см

Для точной калибровки выполните последовательно:

  1. Ослабьте контргайку эксцентрикового винта
  2. Установите щуп 2 мм между иглой и ограничителем
  3. Зафиксируйте винт в положении лёгкого прижима щупа
  4. Затяните контргайку моментом 12 Н·м

Контроль качества настройки: После регулировки запустите двигатель и резко нажмите педаль газа. Отсутствие провалов и плавный набор оборотов подтверждают правильность регулировки. При рывках или хлопках в карбюраторе увеличьте ход иглы на 0.3 мм.

Контроль герметичности соединений карбюратора

Герметичность соединений карбюратора Pierburg 2E критична для стабильной работы двигателя. Нарушение герметичности вызывает подсос неучтенного воздуха, что приводит к обеднению топливной смеси. Это провоцирует неустойчивые обороты холостого хода, провалы при разгоне, повышенный расход топлива и затрудненный запуск двигателя.

Основными зонами риска являются фланец крепления к впускному коллектору, вакуумные шланги управления системой зажигания и экономайзером, топливные патрубки, а также уплотнительные прокладки дроссельных заслонок и корпуса карбюратора. Регулярный контроль предотвращает эти неисправности.

Методы проверки герметичности

  1. Визуальный осмотр:
    • Проверьте следы топлива на корпусе и соединениях
    • Ищите трещины в шлангах и деформации прокладок
    • Убедитесь в равномерной затяжке гаек фланца (момент 13-16 Н·м)
  2. Тест распылением:
    • Запустите прогретый двигатель на холостом ходу
    • Распыляйте очиститель карбюратора вокруг соединений
    • Повышение оборотов укажет место подсоса воздуха
  3. Вакуумный тест:
    Параметр Нормальное значение Признак утечки
    Вакуум на прогретом ХХ 300-500 мбар Скачки или понижение показаний
    Стабильность давления Постоянное значение Плавающие показания вакуумметра

Ключевые точки контроля: Особое внимание уделите уплотнению винта качества смеси и вакуумному порту опережения зажигания. Используйте новые медные шайбы при установке топливных жиклеров. При замене прокладок фланца очистите привалочные поверхности от остатков старой прокладки.

Проверка работы на прогретом двигателе

Прогрейте двигатель до рабочей температуры (80–90°C), убедившись, что охлаждающая жидкость циркулирует, а термостат полностью открыт. Отключите все энергопотребители (фары, печь, кондиционер) для чистоты измерений.

Проверьте герметичность всех вакуумных шлангов, соединений карбюратора и впускного коллектора. Любая утечка воздуха нарушит регулировки и работу системы.

Основные этапы проверки

Основные этапы проверки

Контроль холостого хода:

  • Подключите тахометр к двигателю согласно инструкции производителя.
  • Зафиксируйте обороты холостого хода: для Pierburg 2E норма составляет 850 ± 50 об/мин.
  • Оцените стабильность работы: стрелка тахометра не должна "плавать", двигатель – не вибрировать и не глохнуть.

Проверка реакции на открытие дросселя:

  1. Резко нажмите педаль газа до середины хода.
  2. Двигатель должен мгновенно отреагировать без провалов, хлопков или задержки.
  3. Плавно отпустите педаль: обороты должны вернуться к холостым без "зависаний" (более 1200 об/мин).

Тестирование систем карбюратора:

Система Способ проверки Нормальная реакция
Ускорительный насос Резкое открытие заслонки на неподвижном авто Четкая струя топлива из распылителей, отсутствие рывков
Экономайзер Резкий набор оборотов до 3000–4000 об/мин Плавный разгон без "провалов" под нагрузкой

Важно: При обнаружении нестабильности холостого хода или провалов выполните регулировку:

  1. Винтом количества – установите обороты 850 об/мин.
  2. Винтом качества – добейтесь максимальных оборотов, затем вернитесь к 850 об/мин.

Диагностика плавающих оборотов: устранение причин

Плавающие обороты на карбюраторе Pierburg 2E проявляются как самопроизвольное изменение частоты вращения коленвала на холостом ходу, часто сопровождаемое вибрацией и угрозой остановки двигателя. Основные причины связаны с нарушением состава топливно-воздушной смеси или нестабильностью её подачи в режиме холостого хода, что требует последовательной проверки ключевых узлов.

Первичная диагностика начинается с визуального осмотра карбюратора и его компонентов на предмет механических повреждений, подсоса неучтённого воздуха и целостности вакуумных магистралей. Обязательно проверяется уровень топлива в поплавковой камере и состояние электромагнитного клапана отсечки холостого хода, так как их неисправности напрямую влияют на стабильность работы.

Ключевые направления диагностики и устранения неисправностей

Для системного поиска причины плавающих оборотов рекомендуется проверить следующие элементы:

  • Подсос постороннего воздуха:
    • Тестирование герметичности впускного тракта с помощью дымогенератора или опрыскивания соединений очистителем карбюратора (обороты изменятся при всасывании состава)
    • Замена прокладок под карбюратором и фланцем впускного коллектора при обнаружении трещин или усадки
  • Загрязнение каналов и жиклёров:
    • Чистка топливных жиклёров холостого хода и переходных отверстий сжатым воздухом и спецрастворами
    • Промывка воздушных каналов системы стабилизации холостого хода (особенно канала коррекции состава смеси)
  • Неисправности исполнительных механизмов:
    • Контроль работы электромагнитного клапана (при включении зажигания должен издавать чёткий щелчок)
    • Проверка хода и заеданий дроссельной заслонки и регулятора прогрева (биметаллической пружины)

После устранения выявленных дефектов выполняется регулировка холостого хода:

  1. Прогреть двигатель до рабочей температуры (80–90°C)
  2. Закорачивать винт качества смеси до устойчивой работы, затем вывернуть на 0.5–1 оборот
  3. Винтом количества установить обороты в пределах 750–850 об/мин
  4. Повторно проверить отклик на включение электроклапана и стабильность при резком сбросе газа
Симптом Вероятная причина Метод проверки
Обороты плавают только на прогретом двигателе Засорение топливного жиклёра ХХ, неисправность термокорректора Замер сопротивления нагревательного элемента термокорректора (20–60 Ом)
Нестабильность после чистки карбюратора Нарушение регулировки уровня топлива, повреждение мембраны пускового устройства Контроль уровня топлива в камере (18±1 мм), осмотр мембраны на разрывы
Резкие провалы при открытии дросселя Закупорка переходных отверстий, износ осей заслонок Подача воздуха через каналы компрессором, проверка люфта заслонок

Устранение провалов при резком нажатии на газ

Провалы при разгоне чаще всего вызваны недостаточной подачей топлива ускорительным насосом или засорением элементов переходной системы. Карбюратор Pierburg 2E чувствителен к состоянию диафрагм, чистоте каналов и правильной регулировке уровня топлива.

Перед регулировкой убедитесь в исправности системы зажигания и отсутствии подсоса воздуха. Проверьте целостность вакуумных шлангов, герметичность прокладок под карбюратором и крепление дроссельных заслонок.

Диагностика и регулировка узлов

Ускорительный насос:

  • Снимите воздушный фильтр, резко откройте дроссель – должна появиться четкая струя топлива из распылителя.
  • При слабой подаче проверьте: износ плунжера, засорение распылителя, целостность диафрагмы (трещины/ожелезнение), свободный ход рычага привода.
  • Отрегулируйте длину тяги привода так, чтобы зазор между штоком и рычагом составлял 0,1-0,5 мм при закрытой заслонке.

Поплавковая камера:

  1. Демонтируйте крышку карбюратора, проверьте уровень топлива (должен быть на 24±1 мм от плоскости разъема).
  2. Отрегулируйте язычок поплавка подгибанием ограничительных усиков. Убедитесь в отсутствии залипания поплавка.

Прочие элементы:

  • Проверьте диафрагму пускового устройства – разрыв или потеря эластичности вызовут обеднение смеси.
  • Прочистите сжатым воздухом жиклеры холостого хода (G40, G60) и переходные отверстия в первичной камере.
  • Отрегулируйте винт качества смеси: прогрейте двигатель, установите обороты холостого хода (850±50 об/мин), затем вращайте винт для достижения СО=1,0±0,5%.
ПараметрНормальное значениеПоследствия отклонения
Зазор привода ускорительного насоса0,1-0,5 ммЗапаздывание впрыска / малый объем подачи
Уровень топлива в камере24±1 ммОбеднение или переобогащение смеси
Содержание СО на холостом ходу1,0±0,5%Неустойчивая работа, детонация

Периодическая чистка жиклеров карбюратора Pierburg 2E

Загрязнение жиклеров – основная причина нестабильной работы карбюратора Pierburg 2E. Пыль, смолистые отложения и частицы из топлива со временем перекрывают калиброванные отверстия, нарушая пропорции топливовоздушной смеси. Это проявляется в потере мощности, рывках на разгоне, плавающих оборотах холостого хода и повышенном расходе бензина.

Регулярная чистка критически важна для поддержания правильной работы системы питания. Процедуру рекомендуется выполнять каждые 15-20 тысяч километров пробега или при появлении симптомов загрязнения, используя только механические методы и специальные очистители.

Порядок чистки жиклеров

Порядок чистки жиклеров

  1. Демонтаж карбюратора: Снимите воздушный фильтр, отсоедините тяги привода дроссельных заслонок и воздушной заслонки, топливные шланги и вакуумные магистрали. Аккуратно снимите карбюратор с впускного коллектора.
  2. Разборка и извлечение жиклеров:
    • Отверните верхнюю крышку поплавковой камеры.
    • Извлеките поплавковый механизм и игольчатый клапан.
    • Выкрутите главный топливный жиклер (расположен в дне камеры), жиклер холостого хода (находится сбоку, рядом с винтом количества смеси), эмульсионную трубку (над главным жиклером) и воздушные жиклеры (в верхней части смесительных камер).
  3. Чистка:
    • Поместите жиклеры в емкость с аэрозольным очистителем карбюратора на 15-20 минут.
    • Продуйте сжатым воздухом (давление не более 3-4 бар) в направлении, обратном нормальному потоку топлива.
    • Запрещено: Использовать металлическую проволоку, иглы или сверла – это повреждает калибровку отверстий!
  4. Проверка и установка:
    • Убедитесь в полной прозрачности всех отверстий на просвет.
    • Аккуратно вверните жиклеры на штатные места с умеренным усилием.
    • Соберите карбюратор, установите на двигатель, подключите все элементы.
  5. Контрольная регулировка: После установки обязательно выполните регулировку уровня топлива в поплавковой камере и оборотов холостого хода.

Ключевые жиклеры Pierburg 2E и их функции:

Жиклер Расположение Назначение
Главный топливный (G) Дно поплавковой камеры Дозирует топливо на средних и высоких нагрузках
Холостого хода (LL) Блок корпуса, рядом с винтом количества Обеспечивает подачу топлива на холостом ходу и переходных режимах
Воздушный главный (LU) Верхняя крышка/воздушный патрубок Подмешивает воздух в топливо главной системы
Эмульсионная трубка Над главным жиклером Создает топливовоздушную эмульсию перед подачей в диффузор

Рекомендации по сезонной адаптации карбюратора

Сезонные изменения температуры и плотности воздуха требуют корректировки работы карбюратора Pierburg 2E для поддержания оптимального состава топливовоздушной смеси. Правильная адаптация обеспечивает стабильный запуск двигателя, ровную работу на холостом ходу, хорошую приемистость и минимальный расход топлива в разных погодных условиях.

Основные регулировки, затрагиваемые при сезонной адаптации, включают настройку системы холостого хода, уровня топлива в поплавковой камере, работы ускорительного насоса и управления воздушной заслонкой. Точность выполнения этих операций критична для эффективной работы двигателя.

Ключевые регулировки для зимы и лета

Для зимнего периода (низкие температуры):

  • Повышение уровня топлива: Аккуратно подогните кронштейн поплавка вверх (уменьшая зазор между поплавком и прокладкой крышки). Это обеспечит более богатую смесь, необходимую для холодного пуска и прогрева.
  • Регулировка холостого хода: Проверьте и при необходимости слегка увеличьте частоту холостого хода винтом количества. Убедитесь в стабильности оборотов после прогрева.
  • Проверка ускорительного насоса: Убедитесь в полном и четком впрыске топлива при резком открытии дросселя. Холодный двигатель требует больше топлива при разгоне.
  • Управление воздушной заслонкой: Проверьте легкость хода и полноту закрытия заслонки тросом или биметаллической пружиной (в зависимости от типа привода). Отрегулируйте привод натяжением троса или положением регулировочных винтов термоэлемента для надежного автоматического открытия после пуска.

Для летнего периода (высокие температуры):

  • Понижение уровня топлива: Аккуратно подогните кронштейн поплавка вниз (увеличивая зазор между поплавком и прокладкой крышки). Это предотвратит переобогащение смеси и возможное выкипание топлива.
  • Регулировка холостого хода: Проверьте и при необходимости слегка уменьшите частоту холостого хода винтом количества. Добейтесь стабильности на пониженных оборотах.
  • Проверка системы вентиляции картера (если применимо): Убедитесь в чистоте клапана и шлангов, чтобы горячие пары масла не переобогащали смесь на холостом ходу.
  • Состояние топлива: Используйте бензин с соответствующим октановым числом и летними испаряемостью, чтобы минимизировать риск парообразования.

Общие параметры для контроля:

Параметр Зима Лето Примечание
Уровень топлива (зазор A) ~1.5 мм ~2.0 мм Зазор между поплавком и прокладкой крышки карбюратора при снятой крышке, поплавке, поднятом вверх
Частота ХХ (прогретый) 850-950 об/мин 750-850 об/мин Зависит от конкретной модели двигателя, уточняйте в мануале
СО на ХХ 1.0 - 1.5% 0.5 - 1.0% Требуется газоанализатор, регулируется винтом "качества"

Важно: Все регулировки уровня топлива и холостого хода следует выполнять на прогретом до рабочей температуры двигателе. После любых изменений уровня топлива необходимо дать двигателю поработать несколько минут для стабилизации и проверить холостой ход и содержание СО. Избегайте чрезмерного обогащения смеси, ведущего к повышенному расходу топлива, нагарообразованию и провалам.

Список источников

При подготовке материалов использовались технические руководства и профильные издания, содержащие спецификации производителя и практические рекомендации по обслуживанию карбюратора.

Основой послужили официальная документация Pierburg, специализированная литература для автомехаников и проверенные отраслевые ресурсы.

  • Оригинальное руководство по ремонту Volkswagen Golf II/Jetta II (1983-1992 гг.)
  • Заводская инструкция Pierburg 2E (номер документа: 311.110.031)
  • Книга "Карбюраторы. Устройство, регулировка, ремонт" (издательство "За рулём")
  • Технический бюллетень VAG TB-42e/1987 по настройке систем впрыска
  • Руководство Haynes "Volkswagen Golf & Jetta Diesel (1985-1992)"
  • Сборник схем и параметров карбюраторов Pierburg (Москва, НИИАТ, 1991 г.)
  • Материалы учебного курса Bosch "Топливные системы бензиновых двигателей"

Видео: Запуск на холодную карбюратор Pierburg 2Е
