Руководство по замене торпеды ВАЗ 2112 - демонтаж и установка
Статья обновлена: 18.08.2025
Приборная панель – ключевой элемент интерьера, обеспечивающий доступ к органам управления и защищающий электронику. Со временем пластик выцветает, появляются трещины или возникает необходимость модернизации салона.
Демонтаж торпеды ВАЗ 2112 требует аккуратности и знания скрытых креплений. Неправильные действия могут повредить проводку или декоративные элементы.
Замена панели позволяет установить новую оригинальную деталь, тюнинг-вариант или восстановить функциональность системы вентиляции. Процедура выполнима в гаражных условиях при наличии базовых инструментов.
Снятие минусовой клеммы с аккумуляторной батареи
Отключение питания начинайте строго с минусовой клеммы для предотвращения короткого замыкания. Контакт плюсовой клеммы с металлическими частями кузова при случайном касании инструментом не вызовет опасной искры при уже снятом минусе.
Потребуется накидной ключ на 10 мм – стандартный размер гайки крепления клемм на ВАЗ 2112. Убедитесь в отсутствии металлических предметов (ключей, инструментов) на аккумуляторе перед началом работ.
- Визуально определите минусовую клемму (черный цвет, маркировка «–»). Она подключена к кузову автомобиля.
- Ослабьте гайку крепления ключом на 10 мм, вращая против часовой стрелки. Не выкручивайте полностью!
- Покачивайте клемму из стороны в сторону, аккуратно снимая её с токовывода АКБ. Прикипевшие контакты обработайте WD-40.
- Отведите освобождённый провод в сторону от аккумулятора. Закрепите его, чтобы исключить случайный контакт с токовыводом.
Важно: Изолируйте минусовой провод ветошью или специальным колпачком. Не допускайте соприкосновения оголённого наконечника с кузовом или плюсовой клеммой!
Демонтаж дефлекторов обдува лобового стекла
Дефлекторы закреплены в верхней части торпеды пластиковыми защелками. Для доступа к ним предварительно снимите центральную решетку воздуховода, расположенную между дефлекторами. Убедитесь, что торпеда частично разобрана, а элементы рулевой колонки не препятствуют работе.
Перед демонтажем очистите зону вокруг дефлекторов от пыли и мелкого мусора. Подготовьте тонкую пластиковую монтажку или отвертку с защитой от царапин. Не используйте металлические инструменты без изоляции – это повредит пластик.
Пошаговая инструкция
- Зафиксируйте пальцами наружные края дефлектора с обеих сторон.
- Пластиковой лопаткой аккуратно подденьте центральную защелку сверху, отгибая фиксатор внутрь салона.
- Повторите операцию для боковых защелок, последовательно освобождая крепления.
- Потяните дефлектор на себя равномерным усилием, контролируя выход всех фиксаторов из пазов.
- Извлеките элемент, избегая перекоса и резких движений.
Важно: При установке нового дефлектора совместите направляющие выступы с посадочными отверстиями, затем равномерно надавите по периметру до характерного щелчка всех защелок. Проверьте отсутствие зазоров по контуру.
Удаление заглушек и крепежа рулевой колонки
Обесточьте автомобиль, отсоединив минусовую клемму аккумулятора для предотвращения случайного срабатывания подушки безопасности. Снимите пластиковую декоративную накладку рулевой колонки, аккуратно поддев её отвёрткой с широким жалом или монтажной лопаткой по периметру.
Обнаружьте два технологических отверстия по бокам кронштейна рулевой колонки, закрытых резиновыми заглушками. Извлеките заглушки, подцепив их тонкой отвёрткой или шилом. Через открывшиеся отверстия станут доступны головки болтов крепления рулевого вала к шестерне рейки.
Последовательность демонтажа крепежа
- Через правое отверстие найдите и зафиксируйте головку болта ключом на 13 мм.
- Через левое отверстие аналогично зафиксируйте гайку ключом на 13 мм, предотвращая проворот вала.
- Ослабьте болт и гайку одновременно, вращая их против часовой стрелки до полного выкручивания.
| Элемент | Тип крепежа | Инструмент |
|---|---|---|
| Болт крепления вала | M8 | Ключ 13 мм |
| Контргайка | M8 | Ключ 13 мм |
Извлеките болт и гайку через монтажные отверстия, убедившись, что шайбы не остались внутри. Проверьте целостность резьбы на валу и шестерне. При наличии коррозии обработайте соединение проникающей смазкой WD-40 перед установкой нового крепежа.
Снятие комбинации приборов (щитка приборов)
Отключите минусовую клемму аккумуляторной батареи для исключения короткого замыкания. Подготовьте фигурную отвертку TORX T20 и плоский пластиковый демонтажный инструмент.
Снимите декоративную накладку рулевой колонки, открутив два самореза в нижней части. Осторожно потяните на себя нижний кожух, отсоедините разъемы подрулевых переключателей при их наличии.
Демонтаж щитка приборов
- Выкрутите два винта TORX T20, расположенных над рулевой колонкой под снятой накладкой
- Аккуратно потяните щиток приборов на себя, начиная с левой стороны
- Отсоедините три разъема с тыльной стороны:
- Синий разъем (основное питание)
- Черный разъем (сигналы датчиков)
- Коричневый разъем (подсветка)
- Нажмите на фиксаторы каждого разъема плоской отверткой перед отсоединением
- Извлеките комбинацию из посадочного места без резких движений
Важные замечания: Не прикладывайте силу к стрелочным индикаторам при демонтаже. Фиксируйте снятые винты в отдельной емкости для предотвращения потери. При установке новой комбинации убедитесь в полном защелкивании всех разъемов до фиксации щитка винтами.
| Тип крепежа | Количество | Расположение |
| Винты TORX T20 | 2 шт | Над рулевой колонкой |
| Пластиковые фиксаторы | 4 шт | По периметру щитка |
Отсоединение разъёмов электропроводки от приборной панели
Перед демонтажем торпеды аккуратно отсоедините все электрические разъёмы, подключённые к элементам панели. Не допускайте резких рывков за провода – это может повредить контакты или вызвать обрыв проводки. Для доступа к соединениям потребуется снять защитные накладки под рулевой колонкой и декоративные заглушки.
Обязательно зафиксируйте расположение каждого разъёма (фото или схематичная пометка). Ошибка при обратном подключении приведёт к некорректной работе приборов. Особое внимание уделите колодкам с хрупкими фиксаторами – их легко сломать чрезмерным усилием.
Пошаговый порядок отключения
- Снимите минусовую клемму с аккумулятора для предотвращения КЗ.
- Найдите все разъёмные соединения за приборным щитком:
- Колодка спидометра/тахометра (обычно белая или серая)
- Коннекторы блоков управления печкой и подсветкой
- Провода к магнитоле, прикуривателю, кнопкам аварийки/обогрева
- Отожмите фиксатор каждого разъёма:
- Пластиковые защёлки – надавите на язычок пальцем
- Металлические скобы – подденьте отвёрткой с тонким жалом
- Потяните корпус колодки (не за провода!) вдоль оси контактов.
Критические нюансы: Если разъём не поддаётся, проверьте скрытый фиксатор. Для труднодоступных колодок (например, за воздуховодами) используйте зеркало и длинную отвертку. Сразу изолируйте отсоединённые контакты изолентой во избежание замыкания.
Демонтаж центральной вентиляционной решётки
После снятия торпедо переверните его тыльной стороной вверх. Определите расположение пластиковых защёлок по периметру решётки – обычно их 4-6 штук. Проверьте наличие дополнительных винтовых креплений в верхней части конструкции.
Подготовьте плоскую отвёртку с защитным покрытием (или пластиковый монтажный инструмент) для избежания повреждений. Начинайте последовательное отжатие фиксаторов, начиная с угловых элементов. Действуйте плавно без резких усилий.
Порядок выполнения работ
- Освободите боковые защёлки: вставьте инструмент в щель между решёткой и корпусом торпедо, аккуратно надавив на фиксатор внутрь
- Отсоедините нижние крепления: приподнимите край решётки на 30-45 градусов, синхронно отжимая клипсы
- Снимите верхние фиксаторы: удерживая решётку одной рукой, второй подденьте крайние защёлки отвёрткой
- Извлеките решётку: потяните элемент на себя, контролируя отсоединение воздуховодных патрубков
При обнаружении винтовых соединений: выкрутите крепления крестовой отвёрткой до работы с защёлками. Проверьте целостность посадочных мест перед установкой новой детали.
Удаление креплений бардачка (перваточного ящика)
Откройте бардачок до упора, чтобы получить доступ к внутренним точкам крепления. Внимательно осмотрите боковые стенки и нижнюю часть ниши бардачка внутри салона, идентифицируя все пластиковые фиксаторы (пистоны) и винты, удерживающие облицовку.
Подденьте отверткой с плоским жалом или специальным съемником центральные шляпки пластиковых пистонов по периметру бардачка. Вытащите фиксаторы, аккуратно поддевая их после частичного выхода штыря. Сложите крепеж, чтобы не потерять.
Демонтаж боковых креплений
- Найдите два винта, расположенных вертикально в верхней части боковых панелей бардачка (ближе к торпедо).
- Используйте крестовую отвертку (обычно PH2) для их выкручивания. Придерживайте корпус бардачка свободной рукой, чтобы избежать перекоса.
- Снимите финальные пластиковые клипсы, расположенные в нижних углах бардачка. Для этого нажмите на фиксатор язычка внутрь и потяните облицовку на себя.
Проверьте отсутствие скрытых креплений: аккуратно потяните нижний край бардачка на себя. Если ощущается сопротивление, еще раз осмотрите зону под перчаточным ящиком и над ним на предмет не замеченных ранее пистонов или винтов. Не прикладывайте чрезмерных усилий во избежание поломки пластика.
Снятие боковых декоративных панелей торпедо
Перед началом работ подготовьте пластиковый монтажный лопатку или медиатор для аккуратного демонтажа без повреждения клипс и поверхности панелей. Убедитесь, что рулевое колесо опущено в крайнее нижнее положение для обеспечения доступа к крепежным элементам.
Отключите минусовую клемму аккумулятора во избежание случайного замыкания проводки. Проверьте наличие дополнительных элементов (например, кнопки обогрева сидений или динамиков), которые могут крепиться к снимаемым панелям – при их наличии заранее отсоедините разъемы.
Последовательность демонтажа
Левая панель (со стороны водителя):
- Снимите заглушку слева от рулевой колонки, поддев её лопаткой
- Выкрутите саморез под заглушкой крестовой отверткой
- Потяните нижний край панели на себя, освобождая клипсы по периметру
- Отсоедините разъемы кнопок стеклоподъемников (если они интегрированы)
Правая панель (со стороны пассажира):
- Демонтируйте боковую заглушку бардачка
- Извлеките саморез в районе воздуховода обдува стекла
- Плавно потяните панель от торпедо, начиная с зоны возле центральной консоли
- Проверьте отсутствие скрытых креплений в районе перчаточного ящика
| Тип крепления | Количество | Особенности |
|---|---|---|
| Пластиковые клипсы | 4-5 шт. на панель | Требуют вертикального усилия при снятии |
| Винты саморезы | 1-2 шт. на панель | Расположены под декоративными заглушками |
При повторной установке обязательно замените поврежденные клипсы новыми (артикул 2112-8124020 для левой, 2112-8123920 для правой). Убедитесь в плотном прилегании панелей по всему контуру перед фиксацией саморезами – щели могут вызывать вибрации при движении.
Демонтаж элементов управления печкой и кондиционером
Снимите декоративную накладку тоннеля пола между передними сиденьями, аккуратно поддев её отвёрткой с защитным колпачком. Ослабьте и выкрутите два винта крепления нижней части панели управления печкой, расположенные под снятой накладкой.
Отсоедините разъёмы прикуривателя и габаритных огней (при наличии) в районе рычага КПП. Сдвиньте кожух рычага переключения передач вниз для обеспечения доступа к креплениям центральной консоли.
Снятие панели управления
Ключевые этапы:
- Подденьте плоской отвёрткой боковые декоративные заглушки панели управления (расположены слева и справа от блоков кнопок)
- Выкрутите открывшиеся саморезы крепления панели с обеих сторон
- Потяните панель управления на себя, освобождая фиксаторы по верхнему краю
- Отсоедините 3 электрических разъёма с тыльной стороны:
- Блок регулировки скорости вентилятора
- Переключатель режимов обдува
- Ручка управления температурой
Внимание: Не прикладывайте излишнее усилие при отсоединении разъёмов – нажмите на фиксатор язычка перед извлечением. При наличии кондиционера дополнительно отсоедините шланг вакуумного регулятора, аккуратно сжав пластиковый фиксатор.
| Элемент | Тип крепления | Особенности |
|---|---|---|
| Ручка рециркуляции | Пластиковый зажим | Снимается потягиванием на себя |
| Рычаги переключения | Оси на тросиках | Отсоединить от тяг заслонок |
| Лампы подсветки | Поворотный патрон | Выкручиваются против часовой стрелки |
После отсоединения всех коммуникаций извлеките панель управления из посадочного места. Проверьте целостность пластиковых фиксаторов на корпусе и состояние резиновых уплотнителей тросиков управления заслонками перед установкой новой детали.
Откручивание крепёжных болтов под рулевой колонкой
Снимите пластиковые декоративные накладки рулевой колонки, отщелкнув фиксаторы или выкрутив саморезы крепления. Убедитесь, что руль зафиксирован в нижнем положении для увеличения рабочего пространства.
Определите местоположение трёх крепёжных болтов, удерживающих нижнюю часть торпеды к кронштейнам кузова. Очистите резьбовые соединения от грязи щёткой или сжатым воздухом для предотвращения срыва граней.
Порядок демонтажа
- Подготовьте торцевые головки на 13 мм с удлинителем и трещоткой или воротком
- Последовательно выкручивайте болты против часовой стрелки, придерживая торпеду снизу:
- Центральный болт – доступ через технологическое окно под рулём
- Левый и правый болты – расположены за кронштейнами педального узла
- При затруднённом откручивании обработайте резьбу проникающей смазкой WD-40, выждите 10-15 минут
- Извлеките болты вместе с шайбами, сложите в отдельную ёмкость во избежание потери
Проверьте отсутствие скрытых креплений – некоторые модификации имеют дополнительный фиксатор возле блока предохранителей. При установке новых болтов используйте момент затяжки 25-30 Н∙м.
Выкручивание винтов крепления торпедо к кузову
Обеспечьте свободный доступ к точкам крепления, сняв мешающие элементы: декоративные заглушки с винтов на торцах панели, боковые воздуховоды обдува стекла (при необходимости), а также отогните уплотнитель двери по периметру проема.
Используйте крестовую отвертку или шуруповерт с соответствующей битой для последовательного откручивания винтов. Основные точки расположены по периметру торпедо: в районе центральной консоли (сверху у ветрового стекла и снизу возле бардачка), по краям возле дверных проемов и под рулевой колонкой.
Ключевые этапы и особенности
- Боковые крепления: Найдите винты в торцевых частях панели (возле стоек А). Аккуратно подденьте пластиковые заглушки тонкой отверткой перед выкручиванием.
- Центральная часть: Открутите винты под дефлекторами обдува лобового стекла (часто скрыты резиновой накладкой) и внизу у бардачка. Проверьте наличие крепежа за рулевым кожухом.
- Нижнее крепление: Снимите пластиковую накладку под рулевой колонкой, открутите винты, фиксирующие нижний край торпедо к кронштейнам кузова.
- Скрытые точки: Внимательно осмотрите зону возле замка зажигания и радиоприемника – иногда там находятся дополнительные саморезы.
Важно: Прилагайте усилие строго вдоль оси винта, чтобы не сорвать шлицы. Сложные винты обработайте WD-40 за 10–15 минут до откручивания. Складывайте крепеж в отдельную емкость – потеря даже одного винта усложнит обратную сборку.

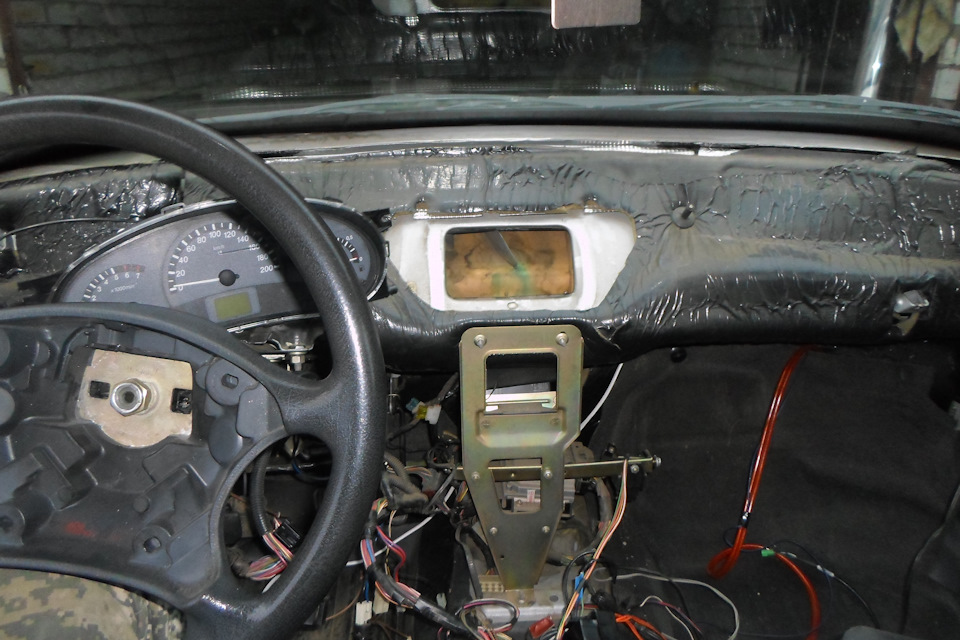

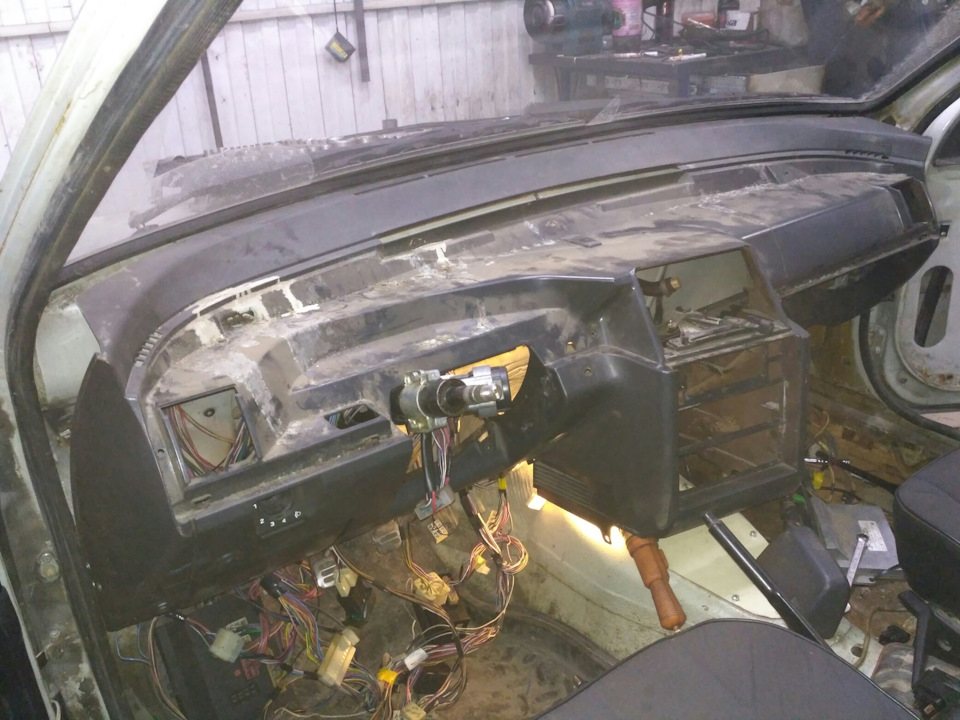

Аккуратное извлечение штатной торпеды из салона
Отключите массу на аккумуляторе, снимите клеммы и уберите их в сторону для предотвращения случайного замыкания. Демонтируйте рулевое колесо, предварительно отключив подушку безопасности – строго соблюдайте регламент производителя по обесточиванию системы SRS.
Снимите все элементы обшивки вокруг торпеды: дефлекторы вентиляции, боковые накладки стоек лобового стекла, центральную консоль с магнитолой и блоком управления печкой, а также нижние панели под рулевой колонкой. Выкрутите саморезы крепления бардачка и снимите его корпус целиком.
Последовательность демонтажа креплений и разъёмов
Ключевые этапы отсоединения:
- Открутите гайки крепления торпеды к кузову (обычно 4 шт. под заглушками в верхней части)
- Снимите фиксаторы металлических кронштейнов в районе туннеля пола
- Ослабьте болты крепления к усилителю кузова за центральной консолью
При отключении электропроводки:
- Пометьте маркером разъёмы датчиков и выключателей
- Сначала отсоедините жгут приборной панели
- Поочерёдно снимите колодки с блоков управления печкой, аварийной сигнализацией, прикуривателя
| Элемент | Тип крепежа | Инструмент |
|---|---|---|
| Верхние крепления | Гайки М8 | Головка на 13 |
| Боковые кронштейны | Болты М6 | Ключ на 10 |
| Нижние фиксаторы | Пластиковые клипсы | Монтажная лопатка |
Извлекайте торпеду строго вдоль оси автомобиля, попросив помощника придержать жгуты проводов. Контролируйте зазоры у лобового стекла – не допускайте царапин на стойках. При заклинивании проверьте, не остались ли скрытые клипсы или неоткрученные гайки под рулевой колонкой.
Подготовка новой торпеды к установке
Тщательно распакуйте новую торпеду, проверьте отсутствие механических повреждений, трещин и деформаций пластика. Сравните геометрию детали со старой торпедой, уделяя внимание зонам креплений и стыков с кузовными элементами.
Снимите все технологические заглушки и защитную пленку (если присутствует). Подготовьте крепежные отверстия: убедитесь в чистоте резьбы, при необходимости обработайте их метчиком подходящего размера.
Перенос функциональных элементов
Демонтируйте со старой торпеды обязательные компоненты для установки на новую:
- Блок управления печкой с регуляторами температуры и заслонками
- Дефлекторы вентиляции и воздуховоды
- Кронштейны крепления рулевой колонки и замка зажигания
- Электропроводку (при отсутствии разъемов в комплекте)
Проведите предварительную установку переключателей света, дворников и магнитолы. Убедитесь в корректном защелкивании фиксаторов и отсутствии перекосов.
- Проверьте совместимость разъемов электропроводки новой торпеды со штатной жгутом автомобиля
- Обработайте пластиковые защелки силиконовой смазкой для облегчения сборки
- Установите резиновые уплотнители в местах прилегания к лобовому стеклу
| Элемент | Тип крепления |
| Центральная консоль | Защелки + винты М5 |
| Ведущий мост печки | 4 болта под ключ 10мм |
| Кожух рулевой колонки | Саморезы T20 |
Проведите тестовую стыковку торпеды к кузову без полной фиксации для контроля зазоров. Особое внимание уделите зоне соединения с дверными картами и туннелем пола.
Временная установка и примерка новой торпеды
Осторожно поднимите новую торпеду и подведите её к месту установки. Совместите все монтажные кронштейны и технологические отверстия с крепёжными точками кузова. Временно зафиксируйте конструкцию 2-3 болтами без полной затяжки, обеспечивая лёгкую подвижность для корректировки положения. Проверьте совпадение зазоров с дверными картами и центральной консолью.
Подключите основные разъёмы электропроводки к приборной панели, блоку управления печкой и аудиосистеме. Наденьте шланги системы вентиляции на воздуховоды, но не фиксируйте хомутами. Убедитесь в свободном доступе к монтажным отверстиям рулевой колонки и замку зажигания через соответствующие проёмы в торпеде.
Проверка корректности установки
Выполните серию контрольных проверок перед окончательным креплением:
- Плавно поворачивайте руль в крайние положения - убедитесь в отсутствии контакта с пластиковыми элементами
- Включите зажигание, проверьте работу подсветки приборов, кнопок и отсутствие ошибок на дисплее
- Протестируйте все переключатели на рулевой колонке (поворотники, дворники)
- Запустите вентилятор печки на всех скоростях, оцените герметичность соединений воздуховодов
Обратите особое внимание на следующие критические точки:
- Равномерность зазоров вдоль лобового стекла
- Отсутствие напряжения в местах прилегания к центральному тоннелю
- Свободный ход рычага КПП во всех положениях
- Правильное позиционирование отверстий под дефлекторы
При обнаружении перекосов или помех ослабьте крепёж и аккуратно сдвиньте торпеду. Используйте монтажные клинья для точной регулировки зазоров. После корректировки повторите проверки. Только после полного устранения замечаний приступайте к финальному монтажу.
Закрепление торпеды на штатные крепления кузова
Совместите монтажные отверстия торпеды с крепежными шпильками и резьбовыми гнездами кузова. Убедитесь в правильной посадке жгута проводов и шлангов системы отопления в технологические отверстия, исключая перегибы и натяжение. Фиксируйте торпеду руками в посадочном положении, контролируя совпадение всех точек крепления.
Начните установку крепежных элементов в последовательности, рекомендованной заводом-изготовителем: сначала центральные болты, затем боковые кронштейны. Используйте только оригинальные болты и гайки во избежание нарушения геометрии. Проверьте отсутствие перекоса конструкции визуально и по равномерности зазоров вдоль лобового стекла и боковых панелей.
Порядок фиксации крепежа
Выполните затяжку в три этапа согласно схеме:
- Центральная зона:
- Болты под рулевой колонкой (2 шт.)
- Гайки возле бардачка (3 шт.)
- Боковые кронштейны:
- Левый кронштейн (2 болта)
- Правый кронштейн (2 болта)
- Верхние точки:
- Крепления под дефлекторами (саморезы Torx T20)
Моменты затяжки основных соединений:
| Тип крепежа | Расположение | Момент (Н∙м) |
|---|---|---|
| Болт М8 | Центральная тоннель | 18-22 |
| Гайка М6 | Бардачок | 8-10 |
| Болт М6 | Боковые кронштейны | 10-12 |
После фиксации проверьте отсутствие вибраций, пошатывая торпеду руками. Подключите разъемы электрооборудования (прикуриватель, кнопки, подсветку) и установите декоративные заглушки крепежа. Убедитесь в плавности хода рычагов воздухораспределения и отсутствии посторонних скрипов при нажатии на панель.
Обратная сборка и подключение электроразъёмов
Перед установкой новой торпеды тщательно очистите посадочные места от пыли и загрязнений. Аккуратно поднимите узел и заведите его за кронштейны крепления, совмещая монтажные отверстия с направляющими шпильками кузова. Наживите все гайки крепления, но не затягивайте окончательно – финальную затяжку выполните после полной сборки.
Начните подключение электроразъёмов в следующей последовательности: сначала крупные жгуты (система отопления, приборная панель), затем второстепенные элементы. Каждый коннектор должен встать на место с характерным щелчком фиксатора. Проверьте цветовую маркировку разъёмов и отсутствие перегибов проводов.
Ключевые этапы подключения
- Комбинация приборов: подключите основной жгут и разъём подсветки
- Блок управления отопителем: установите коннекторы двигателей заслонок и датчиков
- Аудиосистема: подсоедините антенный кабель и ISO-разъём магнитолы
- Органы управления: подключите кнопки стеклоподъёмников, обогрева зеркал
- Дополнительно: разъёмы прикуривателя, диагностического гнезда OBD-II
При укладке проводов избегайте контакта с острыми кромками и подвижными элементами. Фиксируйте жгуты штатными пластиковыми хомутами в пазах торпеды. Особое внимание уделите трассировке кабелей возле педального узла – они не должны мешать ходу педали сцепления.
После подключения выполните тестовую активацию систем перед полной сборкой облицовок:
- Подсоедините аккумуляторную клемму
- Включите зажигание без запуска двигателя
- Проверьте индикацию приборной панели
- Протестируйте работу поворотников, габаритов
- Включите вентилятор печки на всех режимах
Убедившись в работоспособности электрооборудования, установите декоративные накладки, воздуховоды и центральную консоль. Затяните с усилием 8-10 Н∙м крепёжные гайки торпеды через технологические отверстии в обшивке. Последними монтируйте бардачок и нижние защитные панели.
Установка приборной панели и органов управления
Подготовьте новую или демонтированную приборную панель (торпедо), убедившись в чистоте посадочных мест и отсутствии повреждений крепежных элементов. Проверьте состояние всех разъемов и фиксаторов проводки на тыльной стороне панели перед началом монтажа.
Аккуратно поднимите панель и подведите к месту установки, контролируя положение рулевой колонки и педального узла. Совместите крепежные шпильки на кузове с отверстиями в корпусе торпедо, избегая перекоса. Наживите гайки крест-накрест, после чего равномерно затяните их ключом на 10 Н·м.
Последовательность подключения
- Приборная панель:
- Подсоедините основной жгут к блоку приборов до характерного щелчка фиксатора
- Закрепите разъемы контрольных ламп, тахометра и одометра
- Установите на место заглушки воздуховодов печки
- Органы управления:
- Вмонтируйте подрулевые переключатели, зафиксировав их винтами
- Верните на штатные места кнопки обогрева стекол и аварийной сигнализации
- Установите замок зажигания, подключив колодку проводов и трос привода
- Финишные операции:
- Проложите жгуты вдоль предусмотренных каналов, исключая контакт с подвижными частями
- Закрепите проводку пластиковыми хомутами в местах штатных креплений
- Проверьте легкость хода всех тросов управления (печки, открывания капота)
Перед окончательной сборкой включите зажигание для проверки: убедитесь в работоспособности спидометра, индикаторов давления масла и уровня топлива, исправности поворотников и ближнего света. Удостоверьтесь, что печка переключает режимы обдува, а стеклоподъемники реагируют на кнопки.
При обнаружении нерабочих функций немедленно отключите АКБ и проверьте соответствие разъемов – неправильное соединение колодок может вывести электронику из строя. После успешной проверки установите декоративные накладки и защитные кожухи, защелкнув их по периметру панели.
Монтаж декоративных элементов и вентиляционных решёток
Убедитесь в чистоте посадочных мест на торпеде: удалите пыль и остатки креплений старой облицовки. Проверьте целостность пластиковых фиксаторов и защёлок на новых деталях перед установкой – сломанные клипсы немедленно замените.
Начните с центральных элементов: установите декоративную накладку вокруг магнитолы и климат-контроля, нажимая до характерного щелчка каждого фиксатора. Не прилагайте избыточного усилия – если деталь не становится на место, проверьте совпадение пазов.
Порядок установки решёток и накладок
- Вентиляционные решётки:
- Вставьте боковые дефлекторы в пазы торпеды под углом 45°
- Поверните решётку в рабочее положение, фиксируя нижние крепления первыми
- Защёлкните верхние клипсы лёгким нажатием по краям
- Боковые заглушки:
- Совместите металлические скобы заглушек с прорезями в торпеде
- Прижмите деталь по периметру до равномерного срабатывания фиксаторов
- Накладка рулевой колонки:
- Закрепите нижнюю часть, введя штыри в технологические отверстища
- Плавно поднимите верхнюю часть до зацепления с замком под рулём
Проверьте люфт установленных элементов – допустимый зазор между деталями не должен превышать 1 мм. При обнаружении перекосов демонтируйте проблемную деталь, проверьте состояние посадочного гнезда и повторите монтаж.
Подключите разъёмы динамиков и подсветки через технологические окна до финальной фиксации решёток. Убедитесь в свободном ходе регулировочных шторок дефлекторов – они должны перемещаться без заеданий по всему диапазону.
Проверка работоспособности всех систем после сборки
После установки новой или отремонтированной торпеды на ВАЗ 2112 критически важно проверить функционирование всех систем, элементы управления и проводка которых были затронуты во время работ. Неполное подключение разъемов, поврежденные провода или неправильная установка компонентов могут привести к некорректной работе или полному отказу оборудования.
Проверку следует начинать только после полной сборки торпеды и фиксации всех крепежных элементов, но до установки декоративных накладок и панелей. Это позволит оперативно устранить выявленные проблемы без повторного демонтажа крупных узлов. Убедитесь, что аккумуляторная батарея подключена и имеет достаточный заряд.
Ключевые системы для контроля
Электрооборудование и освещение:
- Приборная панель: Включите зажигание. Проверьте индикацию всех контрольных ламп (Check Engine, зарядка АКБ, давление масла), исправность спидометра, тахометра, указателей уровня топлива и температуры.
- Освещение салона: Работа плафона, подсветка бардачка, перчаточного ящика, ног водителя и пассажира.
- Подсветка органов управления: Включите габариты. Убедитесь в наличии подсветки кнопок (обогрев стекол, АС), переключателей, магнитолы, ручек печки/кондиционера, замка зажигания.
- Наружное освещение: Поочередно включите габариты, ближний и дальний свет, противотуманные фары (если есть), поворотники, аварийную сигнализацию, стоп-сигналы. Проверьте работу с места водителя и визуально снаружи автомобиля.
Системы комфорта и безопасности:
- Отопитель/Кондиционер:
- Запустите двигатель, прогрейте его до рабочей температуры.
- Проверьте работу вентилятора печки на всех скоростях.
- Переключайте режимы обдува (лоб, ноги, лоб/ноги) и температуру (холод/тепло).
- Если установлен кондиционер – включите его, проверьте холодопроизводительность.
- Убедитесь в отсутствии посторонних шумов из воздуховодов.
- Аудиосистема: Включите магнитолу/головное устройство. Проверьте работу всех динамиков (передних, задних), регулировку громкости, баланса, тембра. Убедитесь в работе антенны (если она выдвижная).
- Электроприводы стеклоподъемников: Опустите и поднимите каждое боковое стекло с помощью всех переключателей (как на водительской двери, так и на пассажирских).
- Обогрев стекол: Включите обогрев заднего стекла и зеркал заднего вида (если есть). Проверьте, нагреваются ли нити/элементы через несколько минут.
- Звуковой сигнал: Нажмите на клаксон в разных точках руля.
Прочие элементы:
| Элемент | Действие | Ожидаемый результат |
|---|---|---|
| Руль | Поверните рулевое колесо | Отсутствие затираний о кожух торпеды, плавный ход |
| Переключатели | Активируйте дворники (все режимы), омыватель стекла | Корректная работа щеток, подача жидкости |
| Замок зажигания | Поверните ключ во все положения (ACC, ON, START) | Включение соответствующих систем, запуск двигателя |
| Вещевые ящики, лючки | Откройте/закройте бардачок, перчаточный ящик | Плавная работа защелок, отсутствие заеданий |
Финальная проверка: Совершите короткую тестовую поездку. Обратите внимание на возможные посторонние звуки (трески, скрипы) от торпеды при движении по неровностям, вибрации на руле или педалях, а также на стабильность показаний приборов во время работы двигателя под нагрузкой. Только полное отсутствие замечаний по всем пунктам гарантирует успешность замены торпеды.
Список источников
При подготовке материалов по демонтажу и замене торпеды ВАЗ 2112 использовались проверенные технические источники. Достоверная информация критически важна для безопасного и корректного выполнения работ.
Ниже представлены категории использованных материалов, содержащих пошаговые инструкции, схемы креплений и спецификации деталей. Все источники прошли перекрестную проверку на соответствие заводским стандартам.
- Официальное руководство по ремонту ВАЗ 2110-2112 от АвтоВАЗ
- Специализированные пособия по кузовному ремонту LADA серии 2110
- Видеоинструкции от сертифицированных автослесарей по разборке панели приборов
- Технические бюллетени сервисных центров LADA касательно креплений торпеды
- Форумные обсуждения на профильных ресурсах (Drive2, Lada.Online) с реальным опытом замены
- Каталоги автозапчастей с иллюстрированными схемами узлов крепления
- Методические рекомендации учебных центров автомехаников по работе с пластиковыми элементами салона
