Рулевая рейка Тойота - обслуживание, ремонт и замена
Статья обновлена: 18.08.2025
Рулевая рейка - критически важный узел управления в автомобилях Toyota. От её исправности напрямую зависит безопасность вождения и точность маневрирования.
Конструкция рейки преобразует вращение руля в поворот колёс. Неисправности проявляются стуками, люфтом руля, утечками жидкости или затруднённым управлением.
Своевременное обслуживание предотвращает серьёзные поломки. При износе требуется профессиональный ремонт или замена детали для восстановления контроля над автомобилем.
Устройство и функции рулевой рейки в автомобилях Toyota

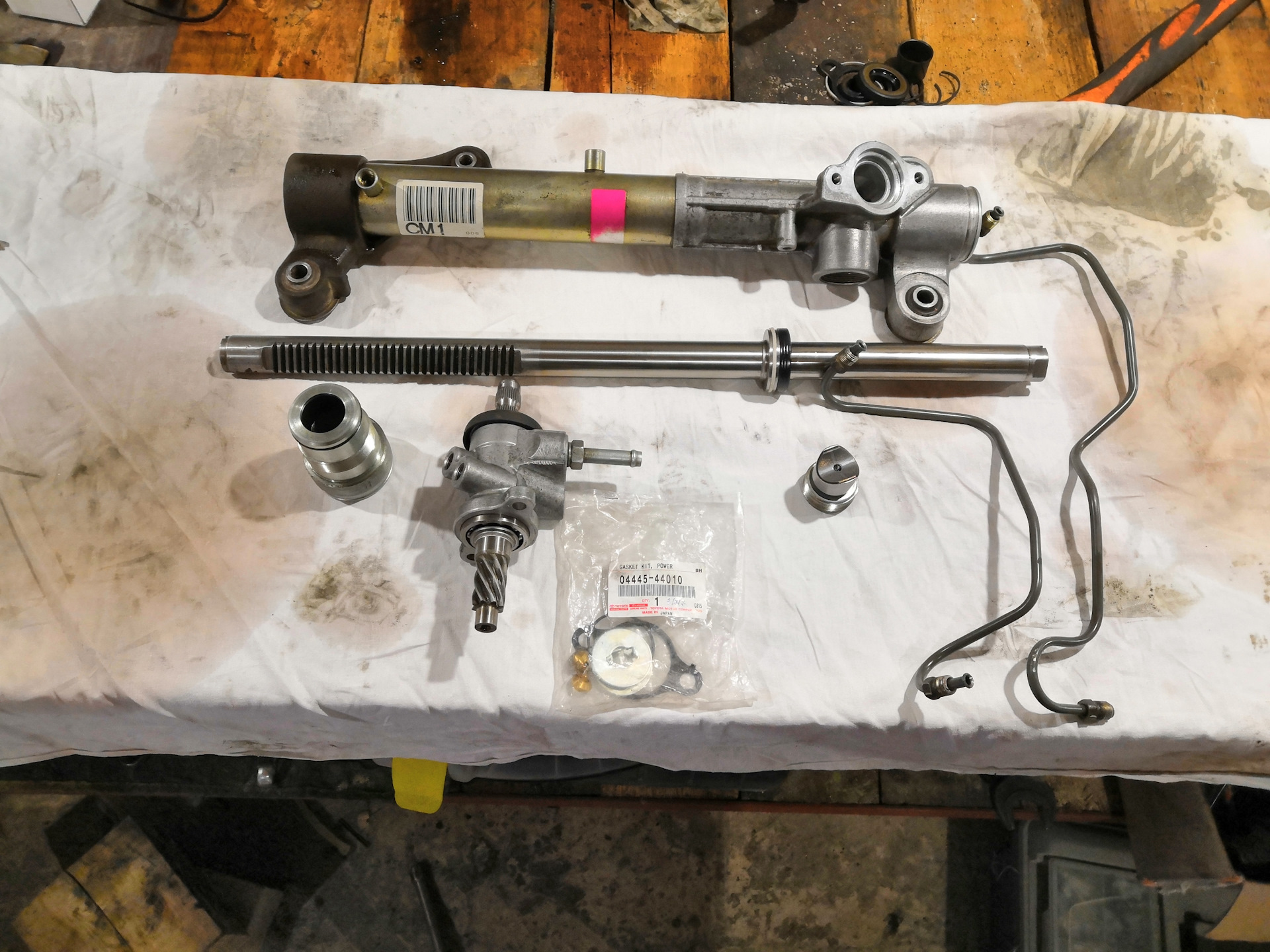

Рулевая рейка Toyota представляет собой механический узел, преобразующий вращение рулевого колеса в линейное перемещение тяг, управляющих поворотом колес. Ее ключевыми компонентами являются зубчатая рейка и ведущая шестерня, находящиеся в жестком корпусе. Шестерня крепится на конце рулевой колонки и входит в зацепление с зубьями рейки. При повороте руля шестерня вращается, заставляя рейку двигаться влево или вправо внутри корпуса.

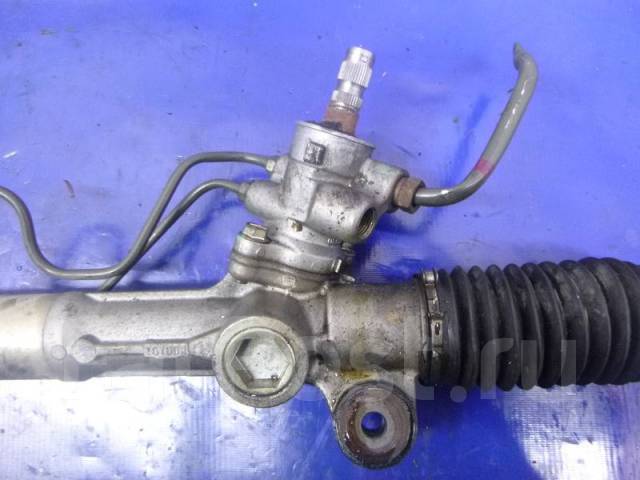

К рейке через шарниры подсоединены рулевые тяги, передающие усилие на поворотные кулаки колес. В современных моделях Toyota узел интегрирован с гидравлическим или электрическим усилителем руля (ГУР/ЭУР). Гидравлические рейки оснащены распределителем и силовым цилиндром, создающим давление жидкости для облегчения усилия. Электрические рейки включают электродвигатель и блок управления, дозирующий помощь на основе данных датчиков (скорости, угла поворота руля).
Основные функции рулевой рейки
- Точная передача усилия: Гарантирует синхронный и предсказуемый поворот колес согласно углу вращения руля.
- Обеспечение обратной связи: Передает водителю информацию о сцеплении шин с дорогой через рулевое колесо.
- Усиление рулевого управления (в рейках с ГУР/ЭУР): Значительно снижает физическое усилие, необходимое для поворота руля, особенно на низких скоростях.
- Поддержание курсовой устойчивости: Обеспечивает стабильность траектории движения за счет жесткой кинематической связи.
| Тип рейки | Принцип работы усилителя | Характерные модели Toyota |
|---|---|---|
| Гидравлическая (ГУР) | Насос, приводимый двигателем, создает давление жидкости. Распределитель направляет жидкость в силовой цилиндр рейки в зависимости от направления поворота руля. | Старые поколения Camry, Land Cruiser Prado до 2009г., Hilux до 2015г. |
| Электрическая (ЭУР) | Электродвигатель в рулевой колонке или на самой рейке создает дополнительное усилие. Управляется ЭБУ на основе сигналов датчиков. | Corolla (E210, E170), Camry (XV70), RAV4 (XA50), C-HR, современные Prius. |
Основные симптомы неисправности рулевой рейки: стуки и утечки
Стуки в передней подвеске при движении по неровностям – первый тревожный сигнал. Они проявляются как глухие удары или металлический лязг в районе моторного щита, особенно заметные на мелких кочках или при резком повороте руля.
Утечки гидравлической жидкости из системы ГУР – критичный признак негерметичности рейки. Масляные пятна под автомобилем в зоне крепления рулевых тяг, следы смазки на пыльниках и стабильное падение уровня жидкости в бачке подтверждают проблему.
Характеристика симптомов
- Стуки
Источники: износ зубьев рейки, деформация направляющих втулок, люфт подшипников вала шестерни
Условия проявления:
- При переезде лежачих полицейских
- В момент смены направления вращения руля
- На малой скорости с вывернутыми колесами
- Утечки
Локализация:
- Сальники штоков (масло внутри пыльников)
- Уплотнения распределительного клапана
- Трещины корпуса возле креплений
Риски: завоздушивание системы, задиры насоса ГУР, резкое увеличение усилия на руле
| Симптом | Диагностический признак | Критичность |
|---|---|---|
| Стуки | Звук исчезает при выжатом тормозе с покачиванием руля | Средняя (требует ремонта в течение 2-3 недель) |
| Утечки | Пенистая жидкость в бачке ГУР, вой насоса | Высокая (эксплуатация опасна!) |
Люфт руля и вибрация при движении - как определить проблему
Люфт руля проявляется как свободный ход рулевого колеса до начала реакции колес. Для проверки заглушите двигатель и покачайте руль влево-вправо. Если чувствуется заметный холостой ход (более 5-10 градусов) или слышны стуки, это указывает на износ компонентов рулевого механизма. Особое внимание уделите состоянию рулевой рейки, шаровых опор, наконечников рулевых тяг и карданного вала рулевой колонки.
Вибрация на руле, усиливающаяся с ростом скорости или при проезде неровностей, часто связана с выходом из строя рулевой рейки или ее креплений. Причиной может быть износ втулок рейки, деформация корпуса, повреждение зубьев шестерни или нарушение герметичности гидравлического контура (для реек с ГУР). Вибрация обычно сопровождается гулом или подтеканием жидкости ГУР.
Методы диагностики проблем рулевой рейки
- Проверка люфта на подъемнике: При вывешенных передних колесах попросите помощника покачать руль. Визуально контролируйте зазоры в шарнирах тяг и креплениях рейки.
- Тест на сопротивление: Запустите двигатель. Резкие короткие повороты руля вправо-влево при движении на малой скорости должны сопровождаться четким откликом без провалов или заеданий.
- Контроль жидкости ГУР: Проверьте уровень и состояние жидкости в бачке. Наличие пены, темного цвета или металлической взвеси указывает на проблемы внутри рейки или насоса.
| Симптом | Возможная причина в рулевой рейке |
|---|---|
| Люфт по центру + стук | Износ центральных зубьев рейки или подшипника шестерни |
| Вибрация при разгоне | Деформация корпуса рейки, разрушение втулок |
| Вибрация при торможении | Износ поршней или цилиндров гидравлической части рейки |
| Тяжелый руль + вибрация | Задиры на зубьях рейки, заклинивание клапанов, низкое давление ГУР |
Важно! Игнорирование вибрации и люфта приводит к ускоренному износу шин, ухудшению управляемости и риску полного отказа рулевого управления. При появлении симптомов немедленно проведите профессиональную диагностику на СТО.
Правила регулярной смазки механизма рейки своими руками
Регулярная смазка рулевой рейки критична для предотвращения износа зубчатой пары и защитных пыльников. Недостаток смазочного материала провоцирует люфт, стук при повороте руля и ускоренную коррозию компонентов.
Используйте только рекомендованные производителем составы: специальные консистентные смазки для рулевых механизмов (например, Toyota 08887-80609). Неподходящие средства могут разрушить резиновые уплотнения или потерять свойства при нагреве.
Порядок выполнения работ
- Очистка поверхности: Тщательно удалите грязь и старую смазку с рейки и шестерни ветошью. Избегайте попадания абразивных частиц в механизм.
- Демонтаж защитных элементов: Снимите гофрированные пыльники, зафиксированные хомутами. Проверьте их целостность – трещины требуют немедленной замены.
- Нанесение смазки:
- Заполните полость пыльника смазкой на 60-70%
- Равномерно распределите состав по зубьям рейки и шестерни
- Избегайте контакта смазки с тормозными дисками
- Контроль количества: Избыток смазки выдавится при работе механизма, недостаток не обеспечит защиту. Оптимальный слой – 2-3 мм на зубчатой части.
- Сборка: Установите пыльники, затяните хомуты крест-накрест. Убедитесь в отсутствии перекосов.
| Периодичность | Каждые 50 000 км или при появлении скрипа |
| Проверка эффективности | Плавность хода руля без рывков после процедуры |
| Критическая ошибка | Смешивание разных типов смазок |
Проверка и замена защитных пыльников рулевых тяг
Регулярная проверка пыльников рулевых тяг критически важна для предотвращения выхода из строя рулевой рейки. Эти резиновые чехлы защищают шарниры тяг от грязи, воды и абразивных частиц, обеспечивая смазку и герметичность узла. Поврежденный пыльник приводит к быстрому износу наконечников и внутренних компонентов рейки, что влечет дорогостоящий ремонт.
Осмотр проводят каждые 10-15 тыс. км или после езды по бездорожью. Требуется визуально оценить целостность резины, отсутствие трещин, разрывов и плотность прилегания хомутов. Признаки неисправности – следы смазки на пыльнике, стук в передней подвеске при повороте руля или утечка жидкости ГУР.
Процедура замены пыльника
Для замены потребуется:
- Новый пыльник в сборе с хомутами
- Специальный съемник шаровых опор
- Динамометрический ключ
- Смазка для шарниров (типа ШРУС)
Этапы работ:
- Поднять автомобиль на подъемнике, снять колесо
- Отсоединить тягу от поворотного кулака съемником
- Ослабить контргайку рулевой тяги
- Снять старые хомуты, демонтировать поврежденный пыльник
- Очистить посадочные места на рейке и тяге от грязи
- Нанести смазку на внутреннюю поверхность нового пыльника
- Установить пыльник, зафиксировать штатными хомутами
- Проверить отсутствие перекручивания резины
- Затянуть хомуты с моментом, указанным в manual
Важно: После замены обязательна проверка углов установки колес. Повреждение пыльника часто сопровождается попаданием грязи в шарнир, что требует замены тяги целиком.
| Симптом повреждения | Последствия игнорирования |
|---|---|
| Трещины на резине | Вымывание смазки, коррозия |
| Разрыв гофры | Попадание абразива, заклинивание |
| Ослабление хомутов | Проникновение влаги, люфт тяги |
Диагностика рулевой рейки на подъемнике: ключевые этапы
Автомобиль фиксируется на подъемнике для обеспечения полного доступа к рулевой рейке и системе рулевого управления. Перед началом работ убедитесь в отсутствии нагрузки на колеса и стабильном положении машины.
Проверка начинается с визуального осмотра состояния рейки, тяг и сопутствующих элементов. Обязательно исследуются пыльники на целостность и отсутствие трещин.
Основные этапы диагностики
Визуальный осмотр и поиск утечек:
- Контроль герметичности гидравлических соединений (магистрали, сальники) для гидроусилителя
- Выявление следов рабочей жидкости на корпусе рейки или защите
- Осмотр креплений рейки к кузову на предмет коррозии или трещин
Проверка механического состояния:
- Определение осевого люфта вала рейки при покачивании руля (помощник фиксирует)
- Контроль зазоров в шарнирах рулевых тяг и наконечников
- Проверка реакции на поворот руля под нагрузкой (исключение заеданий)
Тестирование работоспособности:
| Для ГУР | Для ЭУР |
|
|
Финальная оценка: Сопоставление результатов с допусками производителя. Определение необходимости регулировки, ремонта или замены узла.
Ремонт сальников и уплотнителей без снятия механизма
Замена сальников рулевой рейки без её полного демонтажа с автомобиля - сложная, но в некоторых случаях выполнимая процедура. Она требует высокой квалификации мастера, специального инструмента и точной диагностики, подтверждающей, что течь вызвана именно износом уплотнений, а не повреждением вала или корпуса рейки.
Суть метода заключается в частичном доступе к сальникам через технологические отверстия или после снятия только части компонентов (например, тяг или защитного кожуха), без отсоединения самой рейки от подрамника и рулевых валов. Это позволяет сэкономить время и избежать необходимости последующей регулировки развала-схождения, но подходит не для всех моделей Тойота и степеней износа.
Последовательность работ и ключевые моменты
Основные этапы и важные аспекты ремонта сальников на месте:
- Фиксация руля и колёс: Заблокируйте рулевое колесо в прямом положении, поднимите переднюю часть авто на подъёмнике и зафиксируйте колёса.
- Обеспечение доступа:
- Снимите передние колёса.
- Отсоедините рулевые тяги от рейки (отметить положение перед снятием!).
- Сдвиньте или снимите защитные резиновые пыльники (гофры).
- Тщательно очистите зону вокруг сальников от грязи и старой смазки.
- Извлечение старых сальников: Используйте специальный съёмник или аккуратно поддевайте сальник тонкой отвёрткой/крючком, стараясь не поцарапать посадочное место и особенно рабочую поверхность вала рейки.
- Подготовка посадочных мест:
- Очистите посадочную канавку под сальник от всех загрязнений и остатков старого уплотнения.
- Внимательно осмотрите поверхность вала в месте контакта с губкой сальника. Малейшие задиры, коррозия или ступеньки износа приведут к быстрой повторной течи.
- Установка новых сальников:
- Смажьте манжету нового сальника чистой жидкостью ГУР и внутреннюю поверхность губки специальной консистентной смазкой для сальников.
- Смажьте рабочую поверхность вала.
- Используя специальную оправку или подходящую по диаметру трубку, аккуратно запрессуйте новый сальник строго перпендикулярно оси вала. Перекос недопустим.
- Убедитесь, что сальник полностью сел в канавку заподлицо.
- Сборка и проверка: Установите пыльники, рулевые тяги в отмеченное положение, затяните с требуемым моментом, поставьте колёса. Долейте жидкость ГУР до уровня. Прокачайте систему рулём при работающем двигателе (полные обороты влево-вправо несколько раз). Проверьте отсутствие течи и работу рулевого управления на всех режимах.
Критически важные факторы успеха:
| Качество сальников: | Используйте только оригинальные (Toyota) или проверенные премиальные аналоги (Koyo, NOK). |
| Состояние вала: | Процедура бесполезна, если вал имеет задиры, коррозию или эллипсность в зоне контакта с сальником. Требуется шлифовка или замена рейки/вала. |
| Инструмент и навыки: | Необходимы специнструменты для съёма и запрессовки, опыт работы с рулевыми рейками. Риск повредить рейку высок. |
| Диагностика: | Точное подтверждение, что течь именно из-под сальников, а не из трещины корпуса или соединений. |
Этот метод ремонта не является универсальным и часто рассматривается как временное решение. При значительном износе рейки или повреждениях вала полноценная замена узла в сборе остаётся самым надёжным вариантом.
Реставрация вала рейки: шлифовка и восстановление поверхности
Вал рулевой рейки подвержен механическому износу, особенно в зоне контакта с зубчатой рейкой и сальниками. Появление задиров, коррозии или эллипсности нарушает герметичность системы, приводит к утечке гидравлической жидкости (в рейках с ГУР) и люфту рулевого управления. Качественная реставрация поверхности вала – экономичная альтернатива замене всего узла при сохранении прочностных характеристик основы.
Процесс восстановления начинается с тщательной диагностики: измерения биения вала индикаторной головкой, выявления глубины дефектов (рисков, каверн) и оценки состояния посадочных мест под сальники. Обязательна предварительная мойка и обезжиривание. Только после этого принимается решение о применимости шлифовки как метода ремонта, исключающего критичное уменьшение диаметра и потерю твердости поверхностного слоя.
Технология шлифовки и финишной обработки
Основные этапы реставрации включают:
- Черновое шлифование: Снятие минимального слоя металла (обычно 0.05-0.15 мм) на токарном станке с ЧПУ или универсальном круглошлифовальном станке. Цель – устранение эллипсности, задиров и следов коррозии.
- Тонкое шлифование: Доводка поверхности до требуемой чистоты (Ra 0.2-0.4 мкм) и геометрической точности. Используются мелкозернистые абразивные круги.
- Восстановление посадочных диаметров: При значительном износе применяется напыление (газотермическое или электродуговое) с последующей механической обработкой до номинального размера. Альтернатива – установка ремонтных втулок.
- Хонингование: Создание микрорельефа для удержания смазки и улучшения приработки с новыми сальниками.
Контроль качества после обработки обязателен:
- Измерение диаметров микрометром в нескольких точках по длине.
- Проверка биения на призмах.
- Визуальный осмотр на отсутствие рисок и дефектов.
Для защиты откорродированной поверхности и обеспечения долговечности восстановленного вала применяются специализированные покрытия:
| Тип покрытия | Преимущества | Особенности нанесения |
|---|---|---|
| Гальваническое хромирование | Высокая твердость, износостойкость, коррозионная стойкость | Требует подготовки поверхности, толщина слоя 0.05-0.1 мм |
| Газотермическое напыление | Возможность восстановления значительного износа, хорошая адгезия | Требует последующей шлифовки, контроль температуры |
Важно: После реставрации устанавливаются только ремонтные сальники, соответствующие новому диаметру вала. Использование старых уплотнений или сальников под стандартный размер недопустимо и приведет к быстрой утечке жидкости. Качественно восстановленный вал обеспечивает герметичность узла и ресурс, сопоставимый с новым элементом.
Чистка и промывка картера рулевого механизма при загрязнении
Загрязнение картера рулевого механизма неизбежно в процессе эксплуатации автомобиля: пыль, продукты износа шестерен и сальников, влага смешиваются со смазкой, образуя абразивную пасту. Этот налет ускоряет износ уплотнений и рабочих поверхностей рейки, провоцируя течи и ухудшение управляемости.
Своевременная чистка картера предотвращает дорогостоящий ремонт: процедура позволяет удалить абразивные частицы, восстановить защитные свойства смазки и продлить ресурс узла. Игнорирование загрязнений ведет к заклиниванию вала рейки, повреждению зубчатого зацепления и полному выходу рулевого управления из строя.
Порядок выполнения работ
Этапы очистки картера рулевого механизма:
- Демонтаж защиты двигателя и пластиковых подкрылков для доступа к картеру
- Отсоединение рулевых тяг от рейки (требует последующей регулировки схождения)
- Аккуратная очистка наружных поверхностей картера щеткой и ветошью перед вскрытием
- Слив старого масла через штатное отверстие или после снятия нижней крышки
- Промывка внутренних полостей специализированным составом в 3 этапа:
- Заливка промывочной жидкости (например, Liqui Moly Lenkungsreiniger)
- Прокачка системы поворотом руля при заведенном двигателе (2-3 минуты)
- Полный слив отработанного раствора вместе с загрязнениями
- Механическая очистка магнитов-уловителей металлической стружки
- Замена сальников и уплотнительных колец при обнаружении их износа
- Заправка картера новым рекомендованным маслом (обычно ATF Dexron II/III) до контрольного уровня
Критерии необходимости чистки:
| Появление гула при повороте руля | Темный цвет масла с металлическими частицами |
| Подтекание смазки из картера | Усиление вибрации на рулевом колесе |
Важно: При сильном загрязнении или наличии крупной металлической стружки после промывки требуется дефектовка рейки. Повторное появление абразива в течение 1000 км пробега указывает на критический износ деталей и необходимость замены узла.
Замена рулевых тяг и наконечников при износе
Износ рулевых тяг и наконечников – критичная неисправность, напрямую влияющая на безопасность управления Toyota. Люфт в шаровых соединениях провоцирует стуки в подвеске, вибрацию руля, увод автомобиля с траектории и ухудшение отклика на повороты. Игнорирование симптомов приводит к ускоренному износу шин и риску полного отсоединения тяги от поворотного кулака.
Диагностика выполняется путём визуального осмотра пыльников на целостность и механической проверки люфта: помощник раскачивает руль влево-вправо, а мастер контролирует подвижность шарниров. Поддомкрачивание передних колёс облегчает доступ. При выявлении продольного или вертикального люфта, трещин пыльников или следов вытекающей смазки – детали подлежат замене.
Порядок выполнения работ
Замена требует специализированного инструмента и включает этапы:
- Установка автомобиля на подъёмник, снятие передних колёс.
- Обработка резьбовых соединений проникающей смазкой (наконечник-тяга, гайка шарового пальца).
- Отсоединение наконечника от поворотного кулака с помощью съёмника ("расчески").
- Фиксация тяги разводным ключом и откручивание наконечника с учётом меток положения (либо замер количества витков резьбы).
Важно: Новые детали должны быть идентичны оригиналу по длине и характеристикам. Перед установкой смажьте резьбу графитовой смазкой.
Сборка выполняется в обратной последовательности с соблюдением ключевых правил:
- Сохранение первоначальной длины тяги (по меткам или замерам).
- Затяжка гайки шарового пальца динамометрическим ключом с моментом, указанным в мануале.
- Установка новых стопорных пластин или шплинтов.
- Обкатка узла путём 2-3 поворотов руля от упора до упора на неподвижном авто.
После замены обязательна регулировка развала-схождения! Невыполнение этого этапа гарантирует ускоренный износ резины и нарушение курсовой устойчивости.
| Симптом износа | Последствия игнорирования |
|---|---|
| Стук при проезде неровностей | Разрушение смежных узлов подвески |
| Вибрация руля на скорости | Деформация дисков, усталость водителя |
| "Плавающий" руль | Потеря контроля в повороте |
Критерии выбора новой рулевой рейки для Тойота: OEM vs аналоги
При выборе между оригинальной деталью (OEM) и аналогами необходимо учитывать ключевые эксплуатационные и экономические факторы. От этого решения напрямую зависят безопасность, управляемость и долговечность автомобиля.
OEM-компоненты производятся по контракту с Toyota, тогда как аналоги выпускаются сторонними компаниями. Различия в технологиях, материалах и контроле качества формируют принципиальную разницу в характеристиках.
Основные критерии сравнения
Качество и ресурс:
- OEM: Изготовлены по спецификациям Toyota, используют оригинальные материалы. Ресурс соответствует заводскому (150-200 тыс. км).
- Аналоги: Качество варьируется от приемлемого до низкого. Ресурс редко превышает 80-100 тыс. км.
Совместимость:
- OEM: Гарантированно подходят к модели без доработок.
- Аналоги: Могут требовать подбора по VIN. Риск несоответствия креплений или гидравлических портов.
| Критерий | OEM | Аналоги |
|---|---|---|
| Цена | Выше на 40-100% | Значительно дешевле |
| Гарантия | 12-24 месяца | 6-12 месяцев (часто с ограничениями) |
| Репутация бренда | TRW, JTEKT (официальные поставщики) | Febest, Sidem, NK (качество нестабильно) |
Эксплуатационные риски:
- Дешевые аналоги быстрее изнашивают наконечники рулевых тяг
- Несоответствие давления в гидросистеме усилителя
- Появление люфта через 10-20 тыс. км пробега
Рекомендации: Для автомобилей старше 10 лет или с пробегом 200+ тыс. км допустимы проверенные аналоги премиум-сегмента. На машинах до 5 лет и при активной эксплуатации экономия на OEM неоправданна.
Процедура демонтажа старой рейки: инструменты и последовательность
Перед началом работ убедитесь в наличии защитных очков и перчаток, а автомобиль должен стоять на ровной поверхности с зафиксированными колёсами противооткатными упорами. Отсоедините минусовую клемму аккумулятора для исключения риска короткого замыкания в электросистеме.
Подготовьте специальный инструмент для отсоединения рулевых тяг – съёмник типа "шарнирного типа" или гидравлический, так как стандартные методы часто повреждают компоненты. Демонтаж требует точного позиционирования подрамника при поддержке домкратами.
Необходимый инструмент
- Комплект головок и трещоточный вороток
- Динамический ключ для высокомоментных соединений
- Съёмник рулевых наконечников
- Домкраты (основной и страховочный)
- Подставки под двигатель (при необходимости)
- Монтажная лопатка для разъединения фланцев
- Торцевой ключ для крепления рулевой колонки
Пошаговая последовательность работ
- Снятие защитных элементов: демонтируйте пластиковые щитки двигателя и элементы защиты подрамника.
- Отсоединение тяг: снимите контргайки рулевых наконечников, используйте съёмник для отделения тяг от поворотных кулаков.
- Разбор рулевой колонки: внутри салона снимите облицовку под рулём, открутите болты крепления кардана к рейке.
- Отключение гидравлики/электроники: для гидроусилителя – отсоедините шланги (заранее подготовьте ёмкость для жидкости). Для ЭУР – отключите разъёмы датчиков и блок управления.
- Демонтаж подрамника: поддержите двигатель, открутите крепёжные болты подрамника, аккуратно опустите конструкцию домкратом на 10-15 см для доступа к рейке.
- Финишное снятие: выкрутите монтажные болты рейки (обычно 4-6 шт), извлеките агрегат вместе с тягами через технологический проём.
Важно: при демонтаже гидравлических систем сразу заглушите открытые магистрали чистыми пробками для предотвращения утечек и загрязнения. Маркируйте положение тяг относительно рейки для сохранения углов установки колёс.
Особенности установки новой рейки и центрование рулевого колеса
При замене рулевой рейки на Тойоте критически важно соблюсти технологию монтажа и обеспечить точное центрование системы. Неправильная установка приводит к ускоренному износу шин, вибрациям на руле и нарушению курсовой устойчивости. Работы требуют использования специнструментов: динамометрического ключа для контроля момента затяжки крепежа и съёмников тяг.
Перед демонтажем старой рейки обязательно фиксируется центральное положение рулевого колеса стяжками или специальным фиксатором. Игнорирование этого этапа вызывает смещение нулевой точки рейки, что потребует повторной разборки. После подключения гидравлических магистралей необходима тщательная прокачка системы для удаления воздушных пробок.
Ключевые этапы установки и центрирования
Алгоритм работ:
- Совмещение меток на картере рейки и кузовных опорах согласно заводскому мануалу
- Затяжка крепёжных болтов с предписанным моментом (обычно 70-110 Н·м)
- Предварительная регулировка зацепления шестерни-рейки без нагрузки
Центрование выполняется в строгой последовательности:
| 1 | Фиксация руля в нулевом положении |
| 2 | Соединение рулевых тяг с рейкой при совпадении меток |
| 3 | Контроль симметрии хода руля в обе стороны |
После монтажа обязательна регулировка развала-схождения. Пробный заезд выявляет отклонения: если авто тянет в сторону или руль смещён при прямолинейном движении – требуется коррекция положения тяг. Люфты и посторонние шумы свидетельствуют о нарушениях в зацеплении шестерни.
Прокачка гидравлической системы рулевого управления после замены
После установки новой рулевой рейки или компонентов гидросистемы обязательна тщательная прокачка для удаления воздушных пузырьков. Воздух в контуре вызывает «провалы» руля, шум насоса и ускоренный издор деталей из-за недостаточной смазки и гидроударов.
Перед началом убедитесь в герметичности всех соединений и уровне рабочей жидкости в бачке. Используйте только жидкость, рекомендованную производителем (обычно ATF DEXRON II/III или специфическую PSF). Прокачку выполняют на заглушенном двигателе и при работающем, строго соблюдая последовательность.
Пошаговый процесс прокачки
- Подготовка: Поднимите передок авто на домкратах, чтобы колеса не касались земли. Снимите крышку бачка ГУР и долейте жидкость до отметки «MAX».
- Прокачка на заглушенном двигателе:
- 10-15 раз медленно поверните руль от упора до упора. Это вытеснит крупные воздушные пробки.
- Долейте жидкость при падении уровня, избегая опустошения бачка.
- Прокачка на работающем двигателе:
- Запустите мотор на 2-3 секунды, сразу заглушите. Проверьте уровень жидкости.
- Повторите 3-4 раза с интервалами 1-2 минуты для стабилизации давления.
- Запустите двигатель, дайте поработать 5-10 секунд. Плавно поворачивайте руль влево-вправо, не доводя до упоров.
- Повторяйте 5-7 минут, контролируя отсутствие пены в бачке.
- Контроль качества:
- Проверьте руление при работающем моторе: движение должно быть плавным, без шумов.
- Проедьте 100-200 метров на малой скорости. Отсутствие вибраций и «тяжести» подтверждает успех.
| Симптом неполной прокачки | Риск при игнорировании |
|---|---|
| Шум (вой) насоса ГУР | Разрушение подшипников насоса |
| Провалы усилия при повороте | Износ золотникового механизма рейки |
| Пена в бачке или помутнение жидкости | Окисление уплотнителей, течи |
После прокачки дайте системе остыть 15-20 минут, затем доведите уровень жидкости до нормы. Проверяйте его в течение 2-3 дней эксплуатации – резкое падение указывает на негерметичность. Повторная прокачка требуется, если симптомы остались: прервите процесс на час для выхода микро-пузырьков, затем повторите пункты 2-4.
Профилактическая обработка антикором: защита от влаги и реагентов
Регулярная антикоррозийная обработка рулевой рейки критически важна для предотвращения разрушения металла. Влага, дорожная соль, химические реагенты и грязь агрессивно воздействуют на корпус и внутренние компоненты, вызывая ржавчину. Коррозия нарушает герметичность сальников, приводит к утечкам гидравлической жидкости (в ГУР) или повреждению датчиков (в ЭУР), а также увеличивает механическое трение в подвижных частях.
Без защиты металл теряет прочность, появляются раковины и трещины, что влечет заклинивание вала, люфты и полный выход узла из строя. Особенно уязвимы места креплений, пыльники и штоки. Обработка антикором создает барьер, отталкивающий воду и химические вещества, сохраняя целостность конструкции и продлевая ресурс рейки на 30–50% даже в сложных эксплуатационных условиях.
Правила и этапы нанесения защитного состава
Технология обработки включает:
- Тщательную мойку и просушку нижней части авто, особенно зоны рейки, для удаления загрязнений.
- Очистку корпуса рейки металлической щеткой и обезжиривание спецрастворами.
- Нанесение антикора:
- Для скрытых полостей – жидкие составы методом инжекции через технологические отверстия.
- На внешние поверхности – густые мастики кистью или распылителем (2-3 слоя).
- Контроль равномерности покрытия и отсутствия непромазанных участков.
| Периодичность | Рекомендуемые составы | Критические зоны |
| Каждые 1-2 года | Резино-битумные мастики | Стык корпуса и штока |
| После глубоких луж/зимы | Мовиль с ингибиторами ржавчины | Крепежные болты |
| При замене пыльников | Аэрозоли на восковой основе | Уплотнительные кольца |
Важно: избегайте попадания состава на резиновые пыльники и патрубки – это вызывает их деформацию. Обработку проводите при +10°C и выше для лучшей адгезии. Комплексная защита рулевой рейки снижает риски дорогостоящего ремонта и гарантирует точность управления.
Регулярный осмотр рулевого механизма: график и контрольные точки
Соблюдение регламента проверок рулевой рейки критически важно для безопасности и предотвращения дорогостоящего ремонта. Производитель Toyota рекомендует базовый график, но условия эксплуатации могут его корректировать: интенсивная езда по плохим дорогам, частые поездки по бездорожью или агрессивный стиль вождения требуют более частых осмотров.
Основное внимание уделяется выявлению утечек гидравлической жидкости (если рейка с ГУР), проверке целостности пыльников, оценке состояния креплений и определению наличия посторонних шумов или люфта. Игнорирование этих процедур ведет к прогрессирующему износу деталей, ухудшению управляемости и риску внезапного отказа системы.
Ключевые контрольные точки при осмотре
Обязательные действия при каждом ТО (10-15 тыс. км или 1 раз в год):
- Визуальная диагностика пыльников: Поиск трещин, разрывов или следов смазки. Поврежденный пыльник пропускает грязь, ускоряя износ рейки.
- Проверка уровня и состояния жидкости ГУР: Убедиться в отсутствии падения уровня, помутнения или запаха гари. Проверить шланги и соединения на герметичность.
- Контроль крепежных элементов: Подтяжка болтов крепления рейки к кузову (с соблюдением момента затяжки!).
- Оценка люфта рулевого колеса: Проверка свободного хода руля на стоящем автомобиле (норма обычно до 10-15 мм).
Углубленная диагностика (30-60 тыс. км или 2-3 года):
- Проверка состояния зубчатой рейки и шестерни: Оценка равномерности усилия при повороте руля и поиск заеданий (требует опыта).
- Осмотр опорных втулок/подшипников: Выявление износа, вызывающего стук или поперечный люфт вала рейки.
- Диагностика электроусилителя (для EPS): Считывание ошибок сканером, проверка работы датчиков и мотора.
- Измерение давления в системе ГУР: Специальным манометром для выявления слабости насоса или внутренних утечек в рейке.
Тревожные симптомы, требующие внепланового осмотра:
| Стук или скрежет | При движении по неровностям или при повороте руля |
| Тугое вращение руля | Особенно заметное на низких оборотах или при парковке |
| Утечка жидкости ГУР | Пятна под автомобилем, низкий уровень в бачке |
| Вибрация руля | На определенных скоростях или при повороте |
| Неравномерный износ шин | "Пилообразный" износ протектора |
Список источников
Официальное руководство по ремонту и техническому обслуживанию автомобилей Toyota (Toyota Repair Manual).
Каталог оригинальных запчастей Toyota (Toyota Parts Catalogue) с описанием узлов рулевого управления.
- Производитель компонентов: Технические спецификации и рекомендации по обслуживанию рулевых реек от поставщиков OEM (например, JTEKT Corporation).
- Сервисные бюллетени TSB (Technical Service Bulletins): Официальные документы Toyota по диагностике и устранению распространённых неисправностей рулевого управления.
- Авторитетные автомобильные порталы: Экспертные материалы по устройству и ремонту рулевых механизмов (на примере ресурсов типа auto.ru, drom.ru).
- Специализированные СТО: Практические кейсы по восстановлению и замене рулевых реек на моделях Toyota от профильных автосервисов.
- Профильные форумы владельцев: Обсуждение опыта эксплуатации, симптомов износа и отзывов о ремонте (на примере сообществ toyota-club.net, drive2.ru/toyota).
