Рулевые тяги Рено Логан - поломки и методы восстановления

Статья обновлена: 18.08.2025

Рулевая тяга – критически важный компонент системы управления Рено Логан, напрямую влияющий на безопасность движения и управляемость автомобиля.

Износ или повреждение этой детали приводит к возникновению люфта руля, уводу машины в сторону при движении и ускоренному разрушению смежных элементов подвески.

Понимание типичных причин выхода из строя рулевых тяг и знание методов их диагностики позволяет своевременно устранять неисправности, предотвращая дорогостоящий ремонт и аварийные ситуации.

Конструктивные особенности рулевых тяг Рено Логан

Рулевые тяги Рено Логан являются неотъемлемой частью реечного рулевого механизма, выполняя функцию непосредственной передачи усилия от рулевой рейки к поворотным кулакам передних колес. Каждая тяга представляет собой стальной стержень с резьбой на обоих концах, один из которых интегрирован в шаровой шарнир для соединения с поворотным кулаком, а другой предназначен для крепления к наконечнику рулевой рейки через регулировочную муфту.

Конструктивно тяга разделяется на две части: собственно тяга со встроенным шаровым шарниром со стороны колеса и рулевой наконечник (иногда называемый внутренней тягой), который крепится к рейке. Эти две части соединены между собой специальной регулировочной муфтой, имеющей внутреннюю резьбу с обоих концов (часто разнонаправленную - правая и левая).

Ключевые элементы конструкции

Основные компоненты рулевой тяги и их особенности:

Компонент	Описание и Особенности
Стальной стержень (тяга)	Изготовлен из прочной стали, имеет резьбу на обоих концах. Наружный конец выполнен заодно с корпусом шарового шарнира.
Шаровой шарнир (наружный)	Расположен со стороны колеса. Состоит из металлического корпуса, шарового пальца с резьбовой частью для крепления к поворотному кулаку, полимерного вкладыша (втулки) и защитного пыльника. Шарнир обеспечивает необходимое угловое перемещение при повороте колес и ходах подвески. Чаще всего именно этот шарнир подвержен износу.
Пыльник шарового шарнира	Резиновый или полиуретановый чехол, заполненный специальной смазкой. Герметично защищает трущиеся поверхности шарнира от воды, грязи и абразивных частиц. Целостность пыльника критически важна для долговечности шарнира.
Регулировочная муфта	Соединяет стержень тяги с рулевым наконечником (внутренней тягой). Имеет внутреннюю резьбу (часто правую с одной стороны и левую с другой) и наружные грани для ключа. Позволяет изменять общую длину рулевой тяги для регулировки углов установки колес (схождения). Фиксируется контргайками.
Рулевой наконечник (внутренняя тяга)	Стержень с резьбой на одном конце для вкручивания в регулировочную муфту и шаровым шарниром (или резьбовой втулкой/проушиной) на другом конце для крепления непосредственно к рулевой рейке. Шаровой шарнир внутреннего наконечника обычно менее нагружен, чем наружный.

Конструкция рулевых тяг Логана, несмотря на свою кажущуюся простоту, рассчитана на постоянные высокие динамические нагрузки. Наиболее уязвимыми элементами являются:

Шаровые шарниры (особенно наружные) из-за постоянного трения и воздействия окружающей среды.
Защитные пыльники, повреждение которых приводит к быстрому выходу шарнира из строя.
Резьбовые соединения (в муфте, на креплениях), которые могут подвергаться коррозии, затрудняя регулировку или демонтаж.

Износ шаровых шарниров проявляется в виде:

Появления люфта в соединении.
Характерного стука при движении по неровностям или при повороте руля на месте.
Ухудшения курсовой устойчивости автомобиля ("виляет" по дороге).
Неравномерного износа протектора шин.

Типичные причины механического износа наконечников тяг

Наконечники рулевых тяг функционируют в условиях постоянных динамических нагрузок и контакта с агрессивными дорожными факторами. Их шарнирные соединения подвержены постепенному разрушению из-за комбинации механических напряжений и внешних воздействий.

Основными катализаторами ускоренного износа выступают следующие факторы:

Ключевые факторы износа

Разрушение защитного пыльника: Трещины или разрывы резинового чехла позволяют проникать пыли, влаге и абразивным частицам в шарнирное соединение. Это приводит к загрязнению смазки и абразивному истиранию поверхностей.
Экстремальные дорожные условия: Регулярная езда по ямам, ухабам или бездорожью вызывает ударные нагрузки на шаровый палец и гнездо. Вибрации и удары деформируют рабочие поверхности, ускоряя люфт.
Коррозия металла: Воздействие влаги, дорожных реагентов (особенно зимой) вызывает ржавчину шарового пальца и внутренних элементов. Коррозия увеличивает трение и разрушает защитные покрытия.
Вымывание или деградация смазки: При повреждении пыльника смазочный материал теряет свойства или вымывается. Работа «на сухую» провоцирует перегрев и заклинивание узла.
Естественный износ трущихся поверхностей: Постепенное истирание шаровой втулки и пальца в процессе эксплуатации. Интенсивность зависит от пробега, стиля вождения и качества детали.

Последствия попадания грязи и влаги в пыльники тяг

Проникновение абразивных частиц через повреждённые пыльники ускоряет износ шарнирных соединений рулевых тяг. Грязь смешивается со смазкой внутри узла, образуя абразивную пасту, которая истирает металлические поверхности шарового пальца и втулки. Одновременно влага запускает процессы коррозии, особенно на контактных зонах шарнира.

Постепенное разрушение компонентов приводит к появлению критического люфта в соединениях. Возникает стук в передней подвеске при проезде неровностей, ухудшается реакция руля на команды водителя. Нарушается стабильность углов установки колёс, что провоцирует неравномерный износ протектора шин по краям беговой дорожки.

Ключевые риски при эксплуатации

Потеря управления: критический износ шарнира может вызвать отрыв тяги во время движения
Вибрация рулевого колеса при разгоне или торможении
Самопроизвольное изменение траектории движения авто

Стадия повреждения	Внешние признаки
Начальная (3-6 месяцев)	Лёгкое постукивание на мелких кочках
Прогрессирующая	Видимая коррозия пальца, "закусывание" руля
Критическая	Люфт пальца более 1.5 мм, хруст при повороте руля

Игнорирование проблемы ведёт к полному разрушению шарнира, при этом ремонт часто требует замены всей тяги в сборе. Стоимость восстановления возрастает в 3-4 раза по сравнению с своевременной заменой пыльника.

Влияние агрессивной езды по плохим дорогам

Агрессивное вождение по разбитым дорогам многократно увеличивает ударные нагрузки на рулевые тяги Рено Логан. Резкие наезды на ямы, бордюры или рельсы вызывают деформации шаровых шарниров наконечников, разрушают защитные пыльники и провоцируют ускоренный износ тефлоновых втулок. Особенно опасны диагональные удары при проезде колдобин на высокой скорости, когда тяги испытывают критическое скручивание.

Постоянная вибрация от езды по неровностям ослабляет резьбовые соединения тяг и маятникового рычага, что ведет к самопроизвольному откручиванию контргаек. Ударные нагрузки также деформируют стальные стержни тяг, вызывая их искривление. Это нарушает углы установки колес и провоцирует неравномерный износ резины.

Типичные последствия для рулевой системы:

Разрушение пыльников с последующим вымыванием смазки и попаданием абразива
Люфт шаровых пальцев из-за деформации посадочных гнезд
Прогиб или скручивание стальных штанг тяг
Ослабление резьбовых соединений регулировочных муфт

Элемент	Последствия ударов	Признаки неисправности
Наконечники тяг	Разбивание шарового соединения	Стук при повороте руля
Центральная тяга	Искривление геометрии	Смещение руля при движении прямо
Регулировочная муфта	Срыв резьбы	Самопроизвольное изменение развала

Для продления ресурса тяг рекомендуется снижать скорость перед препятствиями, избегать резких маневров на гравийных покрытиях и регулярно проверять состояние пыльников. При появлении стуков в передней подвеске или отклонении руля от центрального положения необходима срочная диагностика рулевых тяг и смежных элементов.

Деформация тяг после ударов о препятствия

Прямой контакт колеса с бордюром, камнем или глубокой ямой создает ударную нагрузку на рулевую тягу. Сила удара передается через наконечник и тело тяги, превосходя пределы прочности металла. Чаще всего деформация возникает в средней части продольной тяги или в зоне крепления наконечника, где сечение элемента уменьшено.

Искривление даже на 2-3 мм нарушает геометрию рулевого механизма. Это вызывает отклонение углов установки колес (развал/схождение), что провоцирует увод автомобиля в сторону, ускоренный износ резины и повышение усилия на руле. Характерный признак – вибрация руля при движении по неровностям и неравномерный "протёртый" рисунок протектора по краям шин.

Последствия и методы устранения

Негативные эффекты деформации:

Потеря курсовой устойчивости – автомобиль "рыскает" по дороге
Блокировка рулевого рейки из-за перекоса тяг
Разрушение пыльников ШРУСов и сайлент-блоков

Способы ремонта:

Замена поврежденной тяги – единственный надежный метод. Параллельно меняют пыльники и контролируют состояние маятникового рычага.
Обязательная регулировка схода-развала после установки новых деталей.
Проверка смещения рейки и целостности крепежных кронштейнов.

Критичность деформации	Действия
Незначительный изгиб (визуально незаметен)	Диагностика на стенде развала-схождения
Видимое искривление	Немедленная замена тяги
Следы скручивания	Проверка рулевой рейки + замена комплекта тяг

Признаки износа рулевых тяг: стук при повороте

Стук в передней подвеске, особенно проявляющийся при повороте руля или проезде неровностей на малой скорости – основной симптом неисправности рулевых тяг. Звук чаще всего локализуется в районе колесных арок и носит характерный металлический "цокающий" оттенок.

Интенсивность стука напрямую зависит от степени износа шарового шарнира тяги. На начальном этапе он может быть едва слышен только на резких поворотах или при наезде на глубокую выбоину. По мере прогрессирования люфта стук становится громким, отчетливым и возникает даже при незначительных поворотах рулевого колеса или перекладке колес с борта на борт на стоянке.

Характерные особенности стука и сопутствующие симптомы

Помимо самого стука, износ рулевых тяг часто сопровождается дополнительными признаками:

Вибрация руля: Особенно ощутимая на скорости, усиливающаяся при торможении.
Увеличенный люфт рулевого колеса: Чувство "пустого хода" при небольших движениях рулем.
Увод автомобиля в сторону: Машина может самопроизвольно тянуть влево или вправо при движении по прямой, особенно заметно при отпускании руля.
Нечеткое рулевое управление: Ощущение "размытости" реакции на поворот руля, необходимость подруливать для удержания курса.
Неравномерный износ резины: Появление "пилообразного" износа протектора на внутренней или наружной кромке передних покрышек.

Важно помнить: Игнорирование стука рулевых тяг приводит к быстрому ухудшению управляемости, ускоренному износу шин и других элементов рулевого управления (наконечников, рейки). В критических случаях возможен полный отрыв тяги, что означает мгновенную и полную потерю контроля над автомобилем. При появлении первых признаков необходима срочная диагностика состояния рулевых тяг и их замена в случае выявления критического люфта.

Признаки неисправности: люфт и вибрация руля

Люфт рулевого колеса проявляется как ощутимый "свободный ход" до начала реакции колес. Водитель вынужден подруливать сильнее для удержания траектории, особенно заметно на прямой дороге. Точки износа – шаровые шарниры тяг или их крепления к рейке.

Вибрация ощущается через руль при движении по ровному покрытию, усиливается с ростом скорости. Источник – деформация тяги, разрушение наконечника или нарушение геометрии подвески из-за износа компонентов. Вибрация часто сопровождается стуками при проезде неровностей.

Характерные симптомы и сопутствующие признаки

Ключевые проявления люфта:

Увеличенный холостой ход руля (более 5-10 градусов)
"Провалы" при резком изменении направления движения
Самопроизвольное уведение авто в сторону

Особенности вибрации:

Локальная тряска на скоростях 60-80 км/ч
Отдача в педали тормоза/газа
Усиление при разгоне или торможении

Симптом	Проверка	Опасные последствия
Люфт при покачивании руля	Диагностика с вывешенными колесами	Потеря управления в повороте
Биение на скорости	Контроль балансировки колес	Ускоренный износ шин и подвески

Важно: игнорирование вибрации провоцирует разрушение рулевой рейки и опор двигателя. Люфт свидетельствует о критическом износе – движение с такой неисправностью запрещено ПДД.

Появление следов коррозии на тягах

Коррозия является одной из наиболее распространенных угроз для рулевых тяг Рено Логан, напрямую влияющей на их целостность и долговечность. Основная причина ее возникновения – постоянное воздействие агрессивной окружающей среды, особенно в условиях эксплуатации автомобиля в регионах с холодным климатом, где дороги активно обрабатываются противогололедными реагентами.

Солевые растворы, грязь, влага и реагенты интенсивно воздействуют на металлические поверхности тяг. Повреждения заводского лакокрасочного покрытия (царапины, сколы от ударов камней) открывают доступ к незащищенному металлу, запуская процесс электрохимической коррозии. Особенно уязвимы места соединений и резьбовые участки.

Последствия и опасность коррозии

Развитие коррозии на рулевых тягах приводит к нескольким критически важным последствиям:

Снижение прочности металла: Коррозия "съедает" металл, уменьшая его сечение и создавая очаги напряжения. Сильно проржавевшая тяга может не выдержать нагрузок и лопнуть, что приведет к мгновенной потере управления автомобилем.
Закисание соединений: Коррозия в резьбовых соединениях (места крепления наконечников, регулировочных муфт) вызывает их закисание. Это делает невозможной регулировку схождения колес без разрушения элементов или значительно усложняет демонтаж тяг при замене.
Ускоренный износ шарниров: Ржавчина может проникать под пыльники шарнирных соединений наконечников тяг, смешиваться со смазкой и выступать как абразив, резко ускоряя износ шаровых пальцев и втулок.
Скрытые дефекты: Коррозия часто развивается внутри полых участков тяг или под слоем грязи, оставаясь незамеченной до момента критического ослабления конструкции.

Диагностика и ремонт

Обнаружение коррозии требует тщательного визуального осмотра:

Тщательная мойка: Очистите тяги и прилегающие узлы от грязи и наслоений для доступа к металлу.
Детальный осмотр: Проверьте всю длину тяг, уделяя особое внимание местам сгибов, сварным швам, резьбовым участкам и регулировочным муфтам. Ищите вздутия лакокрасочного покрытия, рыхлую ржавчину (окалину), глубокие язвы и сквозные поражения.
Проверка на прочность: Аккуратно простукивайте подозрительные участки неметаллическим предметом. Глухой звук или разрушение слоя ржавчины указывают на глубокое поражение металла.

Важно понимать: Рулевые тяги – неремонтопригодные элементы системы рулевого управления в контексте восстановления их прочности после коррозии. Ни сварка, ни нанесение защитных покрытий поверх глубокой ржавчины не гарантируют восстановления исходной прочности и безопасности.

Степень коррозии	Рекомендуемое действие
Поверхностная ржавчина (легкий налет, без разрушения металла)	Механическая очистка (щетка), обработка преобразователем ржавчины, нанесение защитного состава (антикор, ЛКП). Мониторинг состояния.
Глубокая коррозия (язвы, утрата сечения металла, вздутие ЛКП, рыхлая окалина)	Немедленная замена рулевой тяги (тяг) в сборе с наконечниками или отдельно, в зависимости от модели и состояния наконечников.
Коррозия на резьбовых частях, затрудняющая регулировку или демонтаж	Обильная обработка проникающей смазкой, аккуратная попытка откручивания. При невозможности – замена поврежденного компонента (тяги или наконечника).

Профилактикой коррозии служит регулярная мойка днища автомобиля (особенно зимой), своевременное удаление сколов на ЛКП тяг и обработка их защитными антикоррозийными составами. Однако при глубоком поражении единственным безопасным решением остается замена.

Диагностика рулевых тяг Рено Логан с применением подъемника

Автомобиль устанавливается на подъемник для обеспечения свободного доступа к рулевому механизму и тягам. Колеса выводятся в положение прямолинейного движения, руль фиксируется в нулевом положении для точности измерений. Обязательно проверяется давление в шинах и снимаются декоративные колпаки колес.

Механик последовательно осматривает состояние пыльников шаровых шарниров на обеих тягах, выявляя трещины, разрывы или следы смазки. Для выявления люфтов используется монтировка: её упором создают переменное усилие в вертикальной и горизонтальной плоскости в зоне соединения тяги с поворотным кулаком и рулевой рейкой.

Ключевые этапы проверки

Контроль осевого люфта: Ассистент раскачивает руль влево-вправо (в пределах 10-15°), а механик фиксирует зазоры в шарнирах тяг на вывешенных колесах.
Проверка изгиба тяг: Визуальный осмотр вдоль оси на предмет деформаций. Используется измерительная линейка для сравнения геометрии правой и левой тяги.
Диагностика резьбовых соединений: Контроль затяжки гаек крепления и целостности шплинтов. Проверка свободы вращения регулировочной муфты.

Параметр	Метод проверки	Критерий неисправности
Люфт шарнира	Раскачка монтировкой под нагрузкой	Видимое перемещение штока > 1.5 мм
Состояние пыльника	Визуальный осмотр на сжатие/растяжение	Трещины, разгерметизация, утечка смазки
Целостность тяги	Замеры профиля контрольной линейкой	Отклонение оси > 3° или вмятины

Финишный этап включает проверку симметричности установки тяг и соответствия длины заводским параметрам. При обнаружении дефектов узел демонтируется для детальной дефектовки или замены.

Проверка люфта тяг монтировкой на парковке

Установите автомобиль на ровной площадке с выключенным двигателем и затянутым ручным тормозом. Попросите помощника покачивать рулевое колесо влево-вправо с небольшой амплитудой (примерно 10-15° в каждую сторону), имитируя движение при парковке.

Визуально контролируйте соединения рулевых тяг: места крепления к рулевой рейке (внутренние наконечники) и к поворотным кулакам (внешние наконечники). Одновременно приложите монтировку между деталями подвески (например, между рычагом и тягой) для создания контролируемого усилия.

Выявление неисправностей

Определите источник стука или люфта по характерным признакам:

Внешний наконечник: Монтировка вставляется между корпусом наконечника и проушиной поворотного кулака. Люфт ощущается как свободный ход штока внутри корпуса при покачивании.
Внутренняя тяга: Уприте монтировку между резиновым пыльником рейки и корпусом внутреннего шарнира. Наличие люфта проявляется заметным смещением тяги относительно рулевого механизма.
Резьбовые соединения: Проверьте надежность затяжки контргаек тяг и крепежных болтов. Ослабление вызывает качание узла целиком.

Критичные показатели:

Видимое смещение штока наконечника относительно корпуса более 1-2 мм
Слышимый металлический стук в такт покачиваниям руля
Ощутимая "мертвая зона" при резкой смене направления покачивания

Необходимые инструменты для замены рулевых тяг

Процедура замены рулевых тяг на Рено Логан требует точного подбора инструментов. Отсутствие нужного оборудования усложнит демонтаж старых деталей и корректную установку новых компонентов.

Используйте только исправные инструменты с хорошим состоянием рабочих поверхностей. Это предотвратит срыв граней крепежа и повреждение смежных узлов рулевого управления.

Основные инструменты:

Набор рожковых и накидных ключей (размеры 18, 19, 22 мм)
Торцовые головки с воротком и трещоткой (18, 19, 22 мм)
Удлинитель для головок (150-200 мм)
Специальный съёмник рулевых тяг (шаровых опор)
Монтировка средней длины
Молоток (500-800 г)
Стопорные клещи или разводной ключ
Динамометрический ключ (обязателен для финальной затяжки)

Дополнительно	Назначение
Домкрат и подставки	Подъём и фиксация автомобиля
WD-40 или аэрозольная смазка	Обработка прикипевших соединений
Щётка по металлу	Очистка резьбовых частей

Контрольный замер углов установки колес после замены обязателен. Для этого потребуется посетить сервис с компьютерным стендом развала-схождения.

Снятие защитных элементов перед заменой

Перед демонтажем рулевой тяги на Рено Логан требуется обеспечить беспрепятственный доступ к узлу рулевого механизма. Для этого последовательно снимаются защитные элементы, расположенные в передней нижней части автомобиля. Работы выполняются на подъемнике или смотровой яме с обязательной фиксацией колес противооткатными упорами.

Основной барьер представляет собой металлическую или композитную защиту картера двигателя, которая крепится болтами к кузовным элементам. Дополнительно мешают доступу пластиковые брызговики колесных арок и нижние дефлекторы радиатора. Их демонтаж предотвратит повреждение при откручивании тяг и упростит визуальный контроль.

Порядок демонтажа защитных компонентов

Отверните ключом на 13 мм 6-8 крепежных болтов по периметру защиты картера
Снимите металлический/пластиковый щит, поддерживая его свободной рукой
Демонтируйте пластиковые клипсы крепления брызговиков арки колеса
Открутите саморезы крепления нижнего дефлектора радиаторной решетки

Критичные нюансы:

Болты защиты картера часто покрыты коррозией – обработайте проникающей смазкой WD-40 за 10 минут до откручивания
При установке щита обратно замените деформированные шайбы-гроверы
Пластиковые пистоны брызговиков аккуратно извлекайте спецсъемником

Элемент	Тип крепежа	Кол-во точек крепления
Защита картера	Болты М8	6-8 шт
Брызговики арок	Пластиковые клипсы	5-7 шт с каждой стороны
Дефлектор радиатора	Саморезы с пресс-шайбой	4 шт

После снятия всех элементов тщательно очистите посадочные места от грязи металлической щеткой. Это предотвратит перекосы при обратной сборке и обеспечит корректное прилегание защиты. Особое внимание уделите зоне крепления рулевой тяги – наличие загрязнений может помешать точной диагностике люфтов.

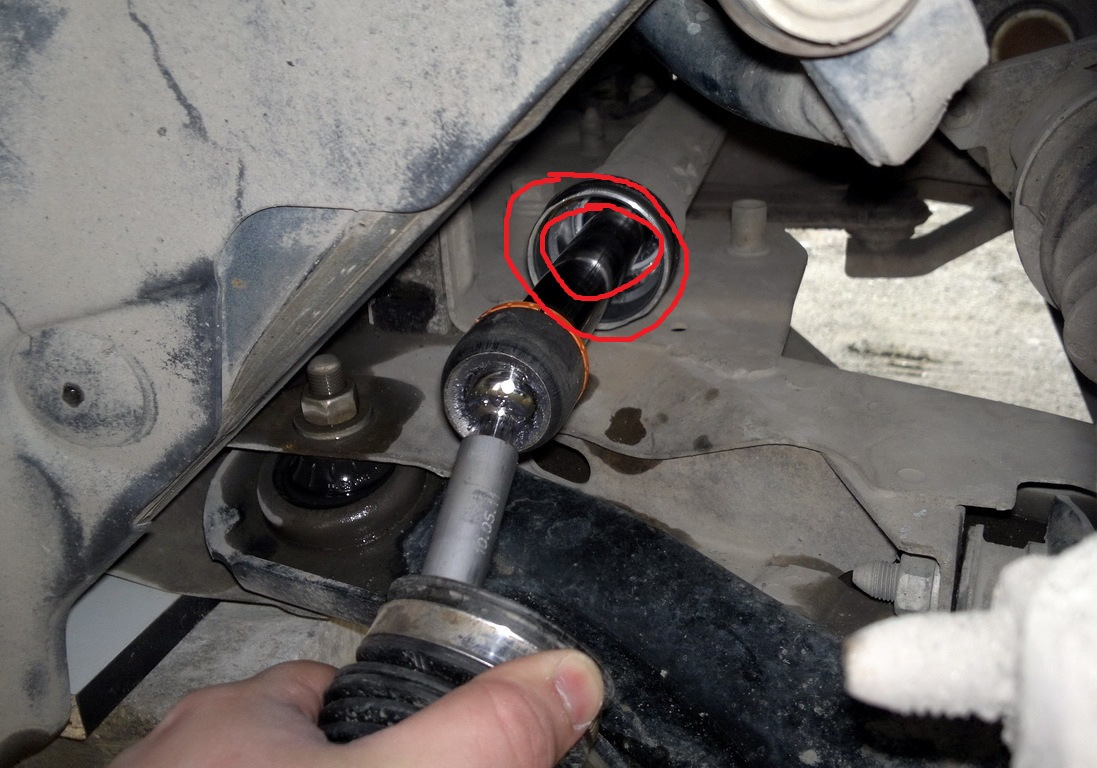

Откручивание контргайки рулевой тяги

Перед регулировкой схождения или заменой наконечника необходимо ослабить контргайку рулевой тяги. Установите автомобиль на смотровую яму или подъемник, обеспечив свободный доступ к рулевому механизму. Зафиксируйте передние колеса противооткатными упорами и снимите защитный резиновый колпачок с контргайки для предотвращения повреждений.

Очистите резьбовую часть тяги и гайку от грязи металлической щеткой. Обившуюся грязь удалите ветошью – это предотвратит срыв граней и облегчит откручивание. Нанесите проникающую смазку (WD-40 или аналогичную) на соединение, если присутствуют признаки коррозии. Дождитесь 10-15 минут для максимального проникновения состава.

Порядок работ:

Подготовьте инструмент: используйте рожковый ключ на 19 мм для контргайки и торцевой ключ на 27 мм (или головку с воротком) для удержания тяги. Надежно зафиксируйте тягу вторым ключом во избежание проворачивания.
Ослабьте контргайку: приложите усилие против часовой стрелки. При сильном прикипании аккуратно постучите молотком по граням ключа. Избегайте резких ударов по самой тяге.
Сдвиньте гайку по резьбе: после срыва открутите контргайку на 3-4 оборота вручную, не снимая полностью. Убедитесь, что резьба под гайкой чистая и не имеет задиров.

Важно: если гайка не поддается или резьба повреждена, потребуется замена тяги в сборе. Повторное использование деформированной контргайки недопустимо.

Типовая проблема	Решение
Прикипание гайки к тяге	Прогрев горелкой (с защитой пыльника), повторное применение смазки
Сорванные грани	Использование накидного ключа или шестигранного съемника
Проворачивание тяги	Жесткая фиксация тяги вторым ключом ближе к наконечнику

Специфика высвобождения шарового шарнира

Основная сложность при демонтаже рулевой тяги Рено Логан заключается в отсоединении шарового шарнира от поворотного кулака. Данный узел испытывает высокие нагрузки и подвергается интенсивному воздействию грязи, влаги и реагентов, что приводит к закисанию конуса посадочного гнезда. Механическое сопротивление значительно возрастает после длительной эксплуатации.

Традиционный метод выбивания шарнира монтировкой часто повреждает пыльник или корпус наконечника. Неправильное приложение усилий может деформировать посадочное отверстие кулака или сорвать резьбу шпильки крепления, что потребует дорогостоящего ремонта. Особую осторожность следует проявлять при работе с алюминиевыми элементами подвески.

Ключевые методы безопасного демонтажа

Для сохранения целостности деталей применяются следующие способы:

Специализированный съёмник "вилка" – расклинивает соединение за счёт усилия винта
Гидравлический съёмник – создаёт контролируемое давление без ударных нагрузок
Предварительная обработка:
- Очистка от грясти металлической щёткой
- Прогрев гайки строительным феном
- Нанесение проникающей смазки WD-40 за 2-3 часа до работ

Важно: При использовании съёмника контролируйте положение штока – перекос приводит к заклиниванию инструмента. Ударные методы допускаются только в крайнем случае с применением медной или полиуретановой наставки для защиты резьбы.

Метод	Преимущества	Риски
Вилка съёмника	Точечное усилие, сохранение резьбы	Требует зазора 15-20 мм
Нагрев	Расширение металла	Деформация полимерных деталей
Ударная обработка	Быстрота	Разрушение шарнира/ступицы

Отсоединение старой тяги от рулевой рейки

Открутите контргайку наконечника тяги, используя два ключа на 19 мм: один фиксирует тягу у рейки, второй ослабляет гайку. Убедитесь, что метки положения тяги предварительно нанесены мелом или керном для последующей корректной регулировки схождения колес.

Сбрызните резьбовое соединение проникающей смазкой типа WD-40, если наблюдается сильная коррозия. Дождитесь 5-10 минут для проникновения состава в резьбу, это предотвратит срыв шлицов при отворачивании.

Порядок демонтажа

Зафиксируйте шестигранник внутренней тяги ключом на 8 мм (или торцевой головкой) для блокировки проворачивания.
Открутите контргайку полностью, перемещая её к концу резьбы тяги.
Снимите тягу с вала рейки вращением против часовой стрелки, контролируя положение фиксирующего ключа.
При закисании резьбы используйте съёмник шаровых опор или монтажную лопатку для аккуратного отжима тяги.

Типовая проблема	Способ решения
Прикипание гайки	Прогрев соединения газовой горелкой (без пережога сальников рейки!)
Проворачивание вала	Фиксация шестигранника через сервисное отверстие в подрамнике

Важно: Не прикладывайте ударные нагрузки к корпусу рейки – это повреждает пластиковые втулки и сальники. Если тяга не поддается, повторите обработку смазкой и осторожно раскачивайте элемент в плоскости крепления.

Особенности монтажа новой тяги Логана

Перед установкой новой рулевой тяги тщательно очистите резьбовые части наконечника и муфты регулировки схождения от грязи и возможных забоин. Убедитесь, что новая тяга полностью идентична старой по конструкции и длине в нейтральном положении, это критически важно для последующей регулировки.

Снятие старой тяги обычно требует применения специального съемника шаровых шарниров ("съемник рулевых тяг"), так как соединения часто прикипают. Ни в коем случае не прикладывайте ударные нагрузки к рулевому рейку или наконечникам при демонтаже. Ослабьте контргайку на муфте, но не снимайте ее полностью до измерения старой длины.

Процесс установки и ключевые моменты

Сохранение длины: Перед откручиванием старой тяги от муфты, обязательно измерьте расстояние между центрами шаровых шарниров или точно отметьте взаимное положение тяги и муфты мелом/керном. Это позволит установить новую тягу примерно на ту же длину, что сохранит схождение колес до посещения стенда.
Резьбовые соединения: Нанесите небольшое количество медной смазки или графитной пасты на резьбу наконечника тяги, которая будет вкручиваться в муфту. Это облегчит последующую регулировку и предотвратит прикипание. Не используйте смазку на основе силикона или масла!
Предварительная затяжка: Вкрутите новый наконечник тяги в муфту регулировки, совместив сделанные ранее метки. Заведите палец шарового шарнира тяги в проушину поворотного кулака и наживите новую гайку пальцами.
Окончательная затяжка: Критически важный этап. Затяните гайку шарового шарнира на поворотном кулаке с требуемым моментом. После этого затяните контргайку на муфте регулировки, удерживая муфту от проворачивания вторым ключом. Затягивайте контргайку строго по моменту, не допуская ее деформации.

Соединение	Рекомендуемый момент затяжки
Гайка шарового шарнира тяги (на поворотном кулаке)	40 Н·м + доворот на 120° (или 93 Н·м для некоторых моделей/годов*)
Контргайка муфты регулировки схождения	55 Н·м

*Всегда уточняйте актуальные моменты затяжки в руководстве по ремонту для конкретной модели и года выпуска вашего Renault Logan.

После монтажа обеих тяг обязательно посетите сервис для регулировки углов установки колес (схождения) на профессиональном стенде. Даже при точном сохранении длины старой тяги, новая деталь и ее установка могут внести погрешности, критичные для управляемости и износа шин. Не забудьте установить новые пыльники на шаровые шарниры, если они не были предустановлены на тяге.

После замены рулевой тяги обязателен контроль углов установки колес. Невыполнение этой операции приводит к ускоренному износу резины и ухудшению курсовой устойчивости. Даже незначительное отклонение параметров от нормы провоцирует "увод" автомобиля в сторону и биение руля.

Регулировку проводят на компьютерном стенде с лазерными датчиками, фиксирующими углы в десятые доли градуса. Предварительно проверяют давление в шинах, люфты подвески и состояние дисков. Без корректной настройки новая тяга не обеспечит точной реакции на поворот руля и может вызвать повторную поломку элементов рулевого управления.

Контроль регулировки углов установки колес

Ключевые аспекты процедуры

Основной регулируемый параметр – схождение колес (разность расстояний между передними кромками и задними кромками дисков). Для Рено Логан нормой считается:

Передняя ось: +0.1° до +0.3° (положительное схождение)
Задняя ось: -0.1° до +0.1° (нейтральное схождение)

Последовательность работ включает:

Установку датчиков на колеса с фиксацией авто на платформе
Компенсацию биения дисков ("ран-аут")
Измерение текущих углов с выводом данных на монитор
Корректировку длины рулевых тяг вращением муфты

Отклонение параметра	Влияние на автомобиль
Схождение > +0.5°	Пилообразный износ внешних плеч шин
Схождение < 0°	Ускоренный износ внутренних кромок покрышек
Разница углов между сторонами > 0.2°	Самопроизвольный увод от прямолинейного движения

Проверку повторяют через 500-700 км после регулировки для исключения "проседания" новых деталей. Дополнительно анализируют угол поворота рулевой рейки и симметричность плеч тяг – перекос свыше 3 мм вызывает неравномерную нагрузку на наконечники.

Правила затяжки резьбовых соединений при сборке

При сборке узлов рулевой тяги Рено Логан точность затяжки резьбовых соединений критически важна для безопасности и долговечности. Недостаточный момент приведет к самоотвинчиванию и люфтам, а чрезмерный – к деформации деталей, срыву резьбы или поломке шпилек.

Строго соблюдайте момент затяжки, указанный в сервисной документации производителя (Рено) для каждого конкретного соединения (например, гайки шарового шарнира тяги, контргайки регулировочной муфты). Никогда не используйте «на глаз» или чрезмерную силу.

Ключевые требования и последовательность

Обязательно соблюдайте следующие правила:

Используйте исправный динамометрический ключ: Ключ должен быть точно откалиброван и соответствовать требуемому диапазону моментов.
Чистота резьбы и посадочных поверхностей: Удалите грязь, ржавчину и старую смазку. Легкая смазка только резьбы новой детали (если прямо указано в мануале) снижает трение и обеспечивает точность момента. Избегайте попадания смазки на конусные посадочные поверхности шаровых шарниров.
Правильная последовательность и метод затяжки:
1. Предварительно наживите все соединения вручную, убедившись в отсутствии перекоса.
2. Затяните соединение динамометрическим ключом до указанного момента одним плавным движением без рывков.
3. Для соединений, требующих фиксации (например, гайка шарового шарнира), используйте новые шплинты или стопорные шайбы согласно инструкции. Никогда не ослабляйте затянутую гайку для совмещения отверстия под шплинт!
Контргайки: При наличии контргаек (например, на регулировочной муфте тяги) сначала затяните основную гайку до момента, затем удерживайте ее и затяните контргайку до своего указанного момента, фиксируя положение.

Соединение (пример для Рено Логан)	Типичный момент затяжки (Нм)*	Важное примечание
Гайка крепления шарового шарнира тяги к поворотному кулаку	40 ± 4	Требует обязательной замены гайки и шплинта. Затягивается до момента, затем докручивается только для совмещения отверстия под шплинт.
Гайки крепления внутреннего наконечника тяги к рейке	45 ± 4.5	Часто имеют фасонную (контрящую) часть. Проверьте состояние.
Контргайка регулировочной муфты тяги	50 ± 5	Затягивается после фиксации положения муфты основной гайкой.

*Важно: Приведенные значения моментов являются ориентировочными и могут отличаться для разных годов выпуска и модификаций Логан. Всегда сверяйтесь с актуальным руководством по ремонту для вашей конкретной модели!

После сборки и затяжки всех соединений обязательно проведите проверку рулевого управления: убедитесь в отсутствии люфтов, плавности хода и правильности углов установки колес (сход-развала).

Финальная протяжка крепежей после опускания авто

После установки автомобиля на колеса проведите окончательную затяжку всех крепежных элементов рулевых тяг. Это критически важно, поскольку только под нагрузкой (с массой автомобиля на подвеске) сайлентблоки, шаровые шарниры и резьбовые соединения занимают рабочее положение. Пренебрежение этим этапом вызывает перекосы в узлах и ведет к ускоренному износу деталей.

Нагруженная подвеска создает правильное сопряжение поверхностей в соединениях. Затяжка крепежей "на весу" приводит к деформации резинометаллических шарниров при опускании авто, возникновению остаточных напряжений в металле и преждевременному появлению люфтов или стуков в рулевом управлении.

Порядок и параметры затяжки

Используйте динамометрический ключ для контроля момента. Последовательность действий:

Затяните гайку крепления внутреннего наконечника тяги к рулевой рейке: 40 Н·м + доворот на 30°
Затяните гайку шарового шарнира наружного наконечника на поворотном кулаке: 35 Н·м
Проверьте момент затяжки болтов кронштейна стабилизатора (при его демонтаже): 45 Н·м

Элемент	Момент затяжки
Гайка рулевой тяги на рейке	40 Н·м + 30°
Гайка шарового шарнира	35 Н·м
Болты кронштейна стабилизатора	45 Н·м

После затяжки резко покачайте руль влево-вправо 2-3 раза для самоустановки узлов, затем повторно проверьте момент. Контролируйте отсутствие деформации пыльников и свободный ход тяг.

Обязательная проверка рулевой тяги Рено Логан в движении

Диагностика рулевой системы исключительно на статике не выявляет все дефекты тяг, так как критичные симптомы проявляются только под нагрузкой при движении автомобиля. Вибрации, люфты и нарушения траектории становятся заметны при контакте колес с дорожным покрытием, особенно на неровностях или при маневрировании.

Проверку выполняют на безопасном открытом участке дороги со скоростью 30-60 км/ч, имитируя типовые условия эксплуатации. Водитель должен сконцентрироваться на обратной связи от руля и поведении автомобиля, отмечая любые аномалии.

Порядок выявления неисправностей

Во время тестового заезда последовательно проверьте следующие параметры:

Стуки и вибрации
Проезжайте:
- Лежачих полицейских на малой скорости
- Участки с мелкими неровностями
Признак неисправности: Отдача в руль, дребезжание.
Увод автомобиля
Действия:
- Движение по прямой с отпущенным рулём
- Резкий разгон/торможение
Признак неисправности: Самопроизвольное смещение траектории.

Критические тесты на маневренность:

Действие	Норма	Неисправность тяги
Плавные повороты руля	Равномерное усилие	Заедания, рывки
Резкий вход в поворот	Четкая реакция	Запоздалый отклик, "ватность"
Заложение виража	Стабильное сцепление	Вибрация передних колес

После остановки автомобиля повторно осмотрите пыльники тяг на предмет подтекания смазки – динамические нагрузки могут выдавить поврежденные уплотнения. Обнаружение любого из симптомов требует срочной проверки ШРУСов, наконечников и самой тяги на подъемнике.

Профилактика: регулярный осмотр пыльников тяг

Пыльники рулевых тяг выполняют критически важную функцию: защищают шарнирные соединения от попадания абразивных частиц, грязи и влаги. Нарушение их герметичности приводит к быстрому вымыванию смазки, коррозии шарового пальца и интенсивному износу детали. Регулярная проверка целостности пыльников – самый эффективный способ предотвратить дорогостоящую замену тяг.

Осмотр рекомендуется проводить каждые 5-7 тыс. км пробега или после экстремальных условий эксплуатации (езда по бездорожью, глубокие лужи, химическая обработка дорог). Для доступа к тягам необходимо вывернуть колеса в крайнее положение или использовать подъемник. Особое внимание уделяют нижним пыльникам, наиболее подверженным механическим повреждениям от камней и мусора.

Параметры контроля при осмотре

Элемент проверки	Признаки неисправности	Риски при игнорировании
Резиновый гофр	Трещины, разрывы, расслоение резины, следы масла	Попадание грязи в шарнир, ускоренный износ
Зажимные хомуты	Коррозия, ослабление крепления, смещение пыльника	Потеря герметичности, вытекание смазки
Внутренняя полость	Наличие влаги, песка, отсутствие смазки на пальце	Заклинивание шарнира, люфт рулевого управления

При обнаружении дефектов пыльник заменяют немедленно, даже если шарнир еще не стучит. Используйте только оригинальные комплектующие или качественные аналоги – дешевые пыльники часто трескаются через 2-3 месяца. Обязательно заполняйте новый пыльник специальной смазкой для ШРУСов перед установкой.

Список источников

При подготовке материала о рулевых тягах Renault Logan использовались следующие категории источников.

Особое внимание уделялось технической документации и практическому опыту специалистов по ремонту.

Официальное руководство по ремонту Renault Logan (издательство Renault)
Каталоги оригинальных запчастей Renault и производителей автокомпонентов (TRW, Lemförder)
Технические сервисные бюллетени (TSB) от Renault
Материалы по диагностике рулевого управления из учебных программ для автотехников
Специализированные автомобильные справочники: "Ходовая часть современных автомобилей"
Протоколы стендовых испытаний рулевых тяг от независимых лабораторий
Отчеты сервисных центров по статистике отказов рулевых тяг на моделях B0-платформы
Экспертные публикации в профильных изданиях ("Авторемонт", "За рулем")
Технические обзоры конструкции рулевых механизмов McPherson
