Тюнинг Mitsubishi Lancer IX своими руками - с чего начать

Статья обновлена: 18.08.2025

Легендарный Mitsubishi Lancer IX давно заслужил статус культового автомобиля среди энтузиастов.

Его простая конструкция и огромный рынок запчастей делают его идеальным кандидатом для самостоятельного тюнинга.

Владельцы ценят "девятку" за надежность, отличную управляемость и безграничный потенциал для модификаций.

Эта статья станет вашим путеводителем в мире доступного апгрейда - от базовых доработок до серьезных технических изменений.

Узнайте, как своими руками раскрыть истинный характер Lancer IX и превратить серийный седан в автомобиль вашей мечты.

Апгрейд выхлопной системы: замена резонатора и прямотока

Замена штатного резонатора на спортивный вариант или пламегаситель – первый этап модернизации. Прямоточный резонатор (стронгер) снижает сопротивление потока газов, уменьшает температуру выхлопа перед глушителем и частично гасит низкочастотные резонансы. Установка пламегасителя вместо катализатора дает прирост мощности на высоких оборотах, но требует перепрошивки ЭБУ для отключения датчиков кислорода.

Монтаж прямоточного глушителя завершает апгрейд. Конструкция без лабиринтов и камер создает минимальное сопротивление, меняет звук на более низкий и насыщенный. Важно подобрать диаметр труб (оптимально 50-57 мм для атмосферных двигателей) и надежно закрепить систему на штатных подвесах, избегая контакта с кузовом.

Критерии выбора компонентов

Диаметр трубопровода: 50 мм для 1.5 л, 54-57 мм для 1.8-2.0 л
Материал: нержавеющая сталь (AISI 304/409) для долговечности
Тип набивки: базальтовое волокно устойчиво к высоким температурам
Форма корпуса: овальные глушители уменьшают риск повреждений

Компонент	Штатный	Прямоточный
Резонатор	Многосекционный	Прямоточный (стронгер)
Средняя часть	Катализатор	Пламегаситель/Стронгер
Глушитель	Камерный	Прямоточный

Обязательные работы после установки: проверка герметичности соединений хомутов/сварки, контроль зазоров до элементов кузова и подвески. Прогрейте систему до рабочей температуры, затем повторно затяните хомуты. Изменение звука проявляется через 100-200 км пробега после усадки уплотнений.

Предупреждение: полное удаление резонатора вызывает неприятный дребезг в салоне на низких оборотах. Убедитесь, что конфигурация соответствует экологическим нормам вашего региона.

Установка спортивного руля с автономным подрулевым переключателем

Замена штатного руля на спортивный с интегрированными подрулевыми переключателями требует тщательной подготовки. Прежде всего, приобретите совместимый комплект: спортивный руль, переходную ступицу (спасибо), блок управления переключением и жгут проводов. Проверьте совпадение посадочных размеров и количество шлицов на валу колонки Lancer 9.

Обязательно обесточьте систему: отсоедините минусовую клемму аккумулятора и выждите 10-15 минут перед демонтажем штатной подушки безопасности. Помните, что неправильное обращение с пиропатроном SRS может привести к травме. Подготовьте набор торцевых головок, съемник руля и изоленту.

Пошаговый процесс монтажа

Демонтаж заводского руля: Открутите болты крепления подушки безопасности, аккуратно отсоедините разъемы подушки и звукового сигнала. Отметьте положение руля относительно вала мелом, открутите центральную гайку крепления и снимите руль съемником.
Установка переходной ступицы: Наденьте адаптер на шлицы рулевого вала, соблюдая совпадение меток. Затяните штатную гайку с моментом 50-55 Н·м. Убедитесь в отсутствии осевого люфта.
Подключение электроники:
- Проложите провода от подрулевых лепестков к блоку управления через рулевую колонку
- Соедините блок управления с цепями АКПП/МКПП согласно схеме производителя
- Изолируйте соединения термоусадкой, закрепите жгуты пластиковыми хомутами
Крепление спортивного руля: Совместите отверстия на руле со шпильками ступицы, затяните крепежные гайки динамометрическим ключом (указанный производителем момент). Подключите разъем звукового сигнала при его наличии.

Критические моменты: При интеграции с АКПП Mitsubishi Инвэйтик-III используйте CAN-адаптер для корректной работы переключений. Для МКПП потребуется установка датчиков хода сцепления и нейтрали. Всегда проверяйте отсутствие перетирания проводов при повороте руля до упора в обе стороны.

Тестирование системы: После подключения АКБ проверьте работу переключателей на всех режимах движения, реакцию звукового сигнала и отсутствие кодов ошибок на приборной панели. Убедитесь, что руль не блокирует обзор приборов и не затрудняет доступ к рычагам управления.

Заморозка фар: подготовка и покрытие стойким лаком

Тщательно демонтируйте фары с автомобиля, отсоединив разъемы питания и крепежные элементы. Очистите внешнюю поверхность от грязи, битумных пятен и следов насекомых с помощью специального автомобильного шампуня и обезжиривателя. Загерметизируйте штатные вентиляционные отверстия фар влагостойким скотчем для предотвращения попадания влаги внутрь корпуса во время работы.

Защитите прилегающие к стеклу участки кузова и внутренние отражатели малярной лентой и полиэтиленовой пленкой. Используйте абразивную губку или наждачную бумагу P800-P1000 для матирования всей поверхности стекла. Равномерные круговые движения обеспечат необходимую шероховатость для адгезии лака. После шлифовки удалите пыль безворсовой салфеткой и повторно обезжирьте поверхность.

Технология нанесения покрытия

Встряхните баллон с прозрачным двухкомпонентным автомобильным лаком (рекомендуются составы с пометкой "Anti Yellow" или "UV Protection") не менее 2 минут. Распыляйте состав с расстояния 25-30 см короткими параллельными проходами, начиная движения ДО поверхности фары. Первый слой – легкий "туман" для создания липкого слоя. Через 10 минут нанесите второй полноценный слой равномерным напылением без подтеков. Третий финишный слой наносите после аналогичной паузы перекрестными движениями.

Просушка в закрытом помещении при +20-25°C без пыли в течение 24 часов
Контрольная полировка через 72 часа мягкой пастой для удаления микрогофра
Обработка гидрофобным составом для упрощения дальнейшего ухода

Критичные ошибки	Последствия
Неполное обезжиривание	Кратеры и отслоения лака
Нарушение межслойной выдержки	Мутность или "шагрень"
Попадание влаги при сушке	Белые разводы в структуре покрытия

Важно: При установке фар обратно избегайте контакта с монтажными поверхностями до полной полимеризации (5-7 дней). Используйте перчатки чтобы не оставить отпечатков на свежем лаке. Регулярное применение защитных спреев-антиадгезивов продлит стойкость покрытия к дорожным реагентам.

Замена штатных пружин подвески на спортивные

Установка спортивных пружин снижает клиренс автомобиля, что улучшает аэродинамику и стабилизирует кузов в поворотах. Жесткость новых элементов минимизирует крены при маневрировании, повышая точность рулевого управления.

Перед началом работ убедитесь в совместимости выбранных пружин с амортизаторами и рычагами подвески Lancer 9. Несоответствие параметров приведет к ускоренному износу деталей и ухудшению ходовых качеств. Обязательно проверьте состояние опорных подшипников и сайлентблоков.

Порядок выполнения работ

Необходимые инструменты и материалы:

Комплект спортивных пружин
Домкрат и подставки
Набор гаечных ключей и головок
Спецключ для гайки стойки амортизатора
Стяжки пружин
WD-40 для обработки резьбовых соединений

Пошаговый алгоритм замены:

Зафиксируйте автомобиль на ровной площадке ручным тормозом и противооткатными упорами
Ослабьте колесные болты, затем поднимите домкратом нужную часть авто и установите на подставки
Демонтируйте колесо, отсоедините тормозной суппорт и ABS-датчик (при необходимости)
Открутите гайку нижнего крепления стойки амортизатора к поворотному кулаку
Сожмите штатную пружину стяжками, аккуратно снимите амортизаторную стойку в сборе
Разберите узел: открутите гайку штока амортизатора, снимите опорный подшипник и старую пружину
Установите новую спортивную пружину с соблюдением ориентации (маркировка должна быть вверху)
Соберите стойку в обратном порядке, затягивая гайки с рекомендованным моментом
Повторите операцию для остальных углов автомобиля

После монтажа обязательна проверка углов установки колес. Развал-схождение необходимо откорректировать в течение 200 км пробега. Первые 500 км избегайте резких маневров и неровных дорог для притирки элементов подвески.

Тонировка фар на Lancer 9: легальные методы затемнения

Основным требованием к легальной тонировке фар является сохранение светопропускания не ниже установленных законом норм. В России согласно Техническому регламенту Таможенного союза, фары ближнего света обязаны пропускать минимум 70% света, дальнего света – не менее 60%. Нарушение этих стандартов влечет штраф по ст. 12.5 КоАП РФ и запрет эксплуатации автомобиля.

Выбор материалов и методов должен учитывать не только светопропускание, но и равномерность светового пучка после обработки. Неправильное нанесение покрытий или использование дешевых аналогов приводит к бликам, снижению освещенности дороги и преждевременному износу оптики. Контроль качества работ обязателен на каждом этапе.

Разрешенные способы обработки

Специальные светопропускающие пленки
Используйте сертифицированные пленки с маркировкой VLT (Visible Light Transmission) от 70% для ближнего света. Рекомендуемые бренды: 3M, Llumar, Avery Dennison. Обязательна термоформовка для точного повторения рельефа фары.
Прозрачные лаки с УФ-фильтром
Нанесение в 1-2 слоя профессиональных лаков типа FlyEye (сотовый эффект) или прозрачных hard-coat составов. Требует демонтажа фар и обработки в чистом помещении для исключения пыли.
Окрашивание внутренних элементов
Разборка фары с последующей покраской внутреннего корпуса, отражателей или рассеивателей светостойкими красками. Допускается только для элементов, не участвующих в формировании светового пучка.

Метод	Требования к светопропусканию	Сложность монтажа
Пленка	VLT ≥70% (ближний свет)	Средняя (требуется фен, ракель)
Лак	Без изменения заводского VLT	Высокая (необходим распылитель)
Внутренняя окраска	Только нерабочие зоны	Очень высокая (разборка фары)

Критические ошибки: использование аэрозольных тонировок, затемняющих наклеек без сертификатов, покраска линз или отражателей. Такие методы снижают световой поток на 40-60%, вызывают перегрев фары и гарантируют проблемы с ГИБДД. После тонировки обязательна проверка на стенде регулировки фар – смещение светотеневой границы даже на 2% считается нарушением.

Перед началом работ получите письменное подтверждение от установочного центра о соответствии материалов нормам ТР ТС 018/2011. Для самодельного монтажа сохраняйте сертификаты на расходники – они понадобятся при прохождении техосмотра. Помните: желтый или оранжевый цвет рассеивателя противотуманных фар изменять запрещено категорически.

Подключение противотуманок через реле и отдельный выключатель

Перед началом работ подготовьте комплект противотуманных фар, реле (30-40А), предохранитель (15-20А), изолированные провода сечением 1.5-2.5 мм², клеммы, выключатель на панель, гофру для защиты проводки и инструмент (кусачки, кримпер, тестер). Обязательно отключите минусовую клемму аккумулятора.

Определите место установки выключателя в салоне (часто используют заглушки слева от руля или на центральной консоли). Проложите управляющий провод от монтажного блока в салон к выключателю, оставив запас длины. Закрепите выключатель, предварительно вырезав отверстие под его размер.

Схема подключения

Основная цепь питания:

От "+" аккумулятора через предохранитель (10-15 см от клеммы) проложите силовой провод в моторный отсек
Подключите его к контакту 30 реле
Контакт 87 реле соедините с "+" противотуманных фар
"Массу" фар заведите на кузов (зачистите контактную площадку!)

Цепь управления реле:

Контакт 85 реле подключите к массе авто
Контакт 86 через выключатель соедините с источником +12V при включенном зажигании (например, предохранитель печки или магнитолы)

Критические нюансы:

Сечение проводов	Силовая линия: min 1.5 мм², лучше 2.5 мм²
Защита	Обязательная установка предохранителя у АКБ + гофра в моторном отсеке
Полярность реле	85/86 - не имеют полярности, но 85 всегда на массу

После монтажа проверьте: включите зажигание, активируйте выключатель - фары должны загореться. Убедитесь в отсутствии нагрева проводов. Надежно закрепите реле (обычно на штатном щитке возле АКБ), проложите проводку без натяга, избегая острых кромок.

Такая схема гарантирует безопасную нагрузку на штатную электропроводку Lancer 9 и позволяет использовать противотуманки независимо от внешнего освещения. Для ежедневной эксплуатации рекомендую выбрать выключатель с подсветкой и индикацией работы.

Установка эко-кожуха на руль своими руками

Эко-кожух представляет собой чехол из искусственной кожи, который плотно обтягивает рулевое колесо, улучшая эргономику и визуальное восприятие салона. Он маскирует потертости и трещины на старом руле, обеспечивает комфортный хват и предотвращает скольжение ладоней при активном вождении.

Перед началом работ убедитесь в чистоте поверхности руля – удалите грязь и обезжирьте его спиртовым раствором. Подберите эко-кожух, соответствующий диаметру руля Lancer 9, и проверьте комплектацию: обычно в набор входят сам чехол, иглы с нитями контрастного цвета, пластиковые клинья и инструкция.

Пошаговая инструкция по установке

Необходимые инструменты и материалы:

Комплект эко-кожуха для руля
Медицинский зажим или прищепки
Ножницы
Плоская отвертка

Процесс монтажа:

Наденьте чехол на руль, совместив шов с верхней центральной точкой обода. Равномерно распределите материал по окружности.
Зафиксируйте кожух прищепками в 3-4 местах, избегая перекосов. Начните сшивание от центра шва, используя двойную нить и петельный шов.
Продвигаясь к спицам руля, подтягивайте материал пластиковыми клиньями для устранения складок. Особое внимание уделите стыкам у перемычек.
В области спиц пропускайте иглу под металлическими элементами каркаса, обеспечивая плотное прилегание. Обрежьте излишки материала ножницами.
После завершения круга закрепите нить тройным узлом и спрячьте кончик под шов. Прогрейте кожух феном для усадки материала.

Контролируйте равномерность натяжения на всех этапах – перекосы могут вызвать дискомфорт при эксплуатации. Избегайте чрезмерного усилия при прошивке, чтобы не порвать нить.

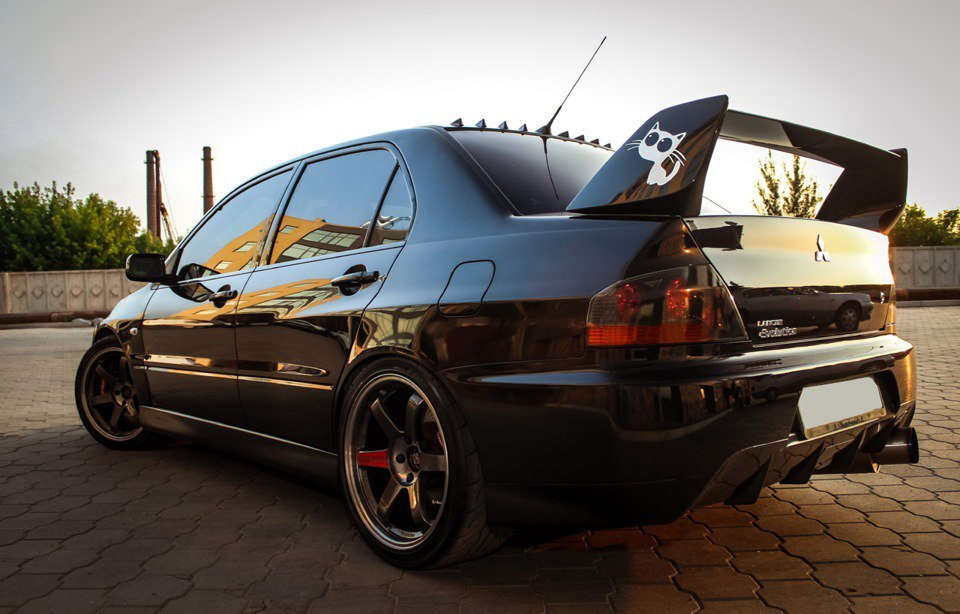

Монтаж высоких спойлеров на крышку багажника

Высокие спойлеры крепятся к крышке багажника через технологические отверстия или напрямую к металлу с предварительной разметкой. Для штатного монтажа используются существующие крепления от заводского спойлера, но при установке неоригинальных моделей чаще требуется сверление новых точек фиксации. Обязательна проверка симметричности разметки относительно центральной оси автомобиля перед началом работ.

Демонтируйте штатный спойлер (если установлен), открутив крепежные гайки изнутри багажника и отсоединив проводку стоп-сигнала. Тщательно очистите и обезжирьте зону установки, уделяя особое внимание участкам вокруг будущих отверстий. При отсутствии заводских отверстий под крепеж используйте бумажный шаблон из комплекта спойлера для точной разметки позиций сверловки.

Технология установки

Основные этапы монтажа:

Совместите шаблон спойлера с крышкой багажника, зафиксировав малярным скотчем
Проверьте параллельность линий и равное расстояние до краев крышки
Нанесите кернером метки для сверловки (диаметр сверла уточняйте по крепежу)
Просверлите отверстия, обработайте кромки антикором
Установите резиновые уплотнители в отверстия
Заведите крепежные шпильки спойлера через отверстия
Зафиксируйте гайками изнутри багажника с шайбами

Критические нюансы: При сверлении используйте ограничитель глубины! Обязательно герметизируйте отверстия силиконовым герметиком до и после установки крепежа. Для моделей с подсветкой подключите провода к штатной проводке стоп-сигналов через изоляционные клеммы.

Рекомендации:

Применяйте динамометрический ключ для затяжки гаек (момент указан в инструкции к спойлеру)
Проверяйте отсутствие перекоса после фиксации каждого крепления
Тестируйте работу подсветки до полной сборки обшивки багажника

Тип крепления	Инструмент	Особенности
Сквозной болт	Дрель, ключ на 10	Требует снятия обшивки багажника
Резьбовые втулки	Сверло 8мм, метчик	Более надежная фиксация
3М VHB-скотч	Обезжириватель	Только для легких спойлеров

После установки избегайте механических нагрузок на спойлер в течение 24 часов для полной полимеризации герметика. Регулярно проверяйте состояние крепежа при мойке автомобиля – появление люфта требует немедленной подтяжки гаек.

Светодиодный тюнинг приборной панели Lancer 9

Замена штатной подсветки приборов Lancer IX на светодиоды решает сразу несколько проблем: тусклое или неравномерное свечение старых ламп накаливания, излишне холодный или желтый оттенок, а также позволяет персонализировать интерьер. Основная сложность заключается в аккуратной разборке хрупкой панели и точном подборе компонентов.

Для работы потребуются SMD-светодиоды типа T5 (на 1.5-2W) или гибкие LED-ленты нейтрального белого свечения (4000-6000K), паяльник с тонким жалом, термоусадка, и мультиметр. Крайне важно проверить полярность перед установкой и использовать резисторы, если диоды не интегрированы в цепь платы.

Пошаговая последовательность работ

Демонтаж панели: Снять кожух рулевой колонки, открутить крепежные болты над рулем, аккуратно отсоединить разъемы спидометра и БК.
Разборка приборного щитка: Отщелкнуть пластиковые зажимы на корпусе, снять стекло, затем извлечь стрелки и шкалы, фиксируя их исходное положение.
Замена подсветки: Выпаять старые лампы, установить светодиоды с соблюдением полярности (+/-). Для равномерности распределить диоды по периметру платы.
Тестирование: Подать питание 12V на разъем панели до сборки, проверить яркость и отсутствие мерцания.
Обратная сборка: Закрепить все элементы, избегая перекосов стрелок, установить панель на место.

Критические нюансы: При замене подсветки шкал обязательно использовать матовые рассеиватели, иначе возникнут "горячие точки". Для подсветки кнопок на центральной консоли подойдут SMD 3528. Если после установки часть сегментов БК не светится – перепроверить пайку контактов.

Компонент	Рекомендуемый тип LED	Кол-во (шт.)
Подсветка шкал спидометра/тахометра	T5 (нейтральный белый)	8-10
Лампы индикаторов (чек, ABS)	SMD 1206 (цветные)	до 20
Кнопки управления климатом	SMD 3528 (теплый белый)	5-7

Важно: При подключении LED к цепи габаритов добавить стабилизатор напряжения, иначе яркость будет плавать с изменением оборотов двигателя. Для тонировки шкал использовать только специализированные пленки, иначе ухудшится читаемость приборов.

Проставки для капота: улучшение вентиляции двигателя

Проставки для капота Lancer IX – металлические или пластиковые кронштейны, устанавливаемые между петлями капота и кузовом. Их ключевая задача – создать зазор в задней части капота для выхода горячего воздуха из подкапотного пространства. При движении автомобиля, особенно под нагрузкой, нагретый воздух естественным образом поднимается вверх и выходит через этот сформированный проем.

Основной принцип работы основан на физике: горячий воздух менее плотный и стремится вверх. Поднятый задний край капота создает зону пониженного давления, что усиливает эвакуацию тепла от двигателя, радиатора и турбины (если установлена). Это особенно критично в городских пробках или при агрессивной езде.

Эффекты установки проставок

Снижение подкапотной температуры: Уменьшает тепловую нагрузку на двигатель, турбокомпрессор, элементы впуска и проводку.
Стабилизация работы ДВС: Меньше риск падения мощности из-за "теплового плена" и детонации на жаре.
Защита лакокрасочного покрытия: Снижает перегрев капота в зоне выпускного коллектора/турбины.
Улучшение теплообмена радиатора: Горячий воздух быстрее покидает моторный отсек, облегчая приток холодного через радиаторную решетку.

Важные нюансы:

Высота проставок: Обычно 15-30 мм. Слишком высокий подъем (более 35-40 мм) может нарушить аэродинамику, привести к задуванию дождя/снега на блок предохранителей и вызвать проблемы с замком капота.
Материал: Алюминиевые сплавы (стойкость к коррозии) или усиленный пластик (дешевле). Избегайте хрупких сплавов или низкокачественного пластика.
Установка: Требует частичной разборки (снятие декоративных накладок петель, иногда гидротолкателей). Крепеж должен быть надежным (штатные или усиленные болты), обязательна проверка зазоров и работы замка после монтажа.

Плюсы	Минусы
Низкая стоимость	Визуальный эффект нравится не всем
Простота установки своими руками	Риск попадания воды/пыли в моторный отсек
Реальное улучшение теплоотвода	Возможный свист на высоких скоростях
Защита капота от перегрева	Необходимость проверки затяжки крепежа

Итог: Проставки – бюджетный и функциональный тюнинг для улучшения теплового режима двигателя Lancer 9. Эффективность максимальна в условиях низких скоростей и высоких нагрузок. Требует взвешенного подхода к выбору высоты и качеству комплекта, а также аккуратной установки.

Рихтовка и покраска распашных порогов Lancer 9

Демонтируйте пороги, предварительно сняв крепёжные элементы и разъёмы датчиков (при наличии), аккуратно поддев пластиковые заглушки и открутив болты/саморезы. Очистите поверхности от грязи, старой антигравийной мастики и коррозии металлической щёткой или пескоструем.

Тщательно оцените повреждения: вмятины рихтуются резиновой киянкой через деревянную проставку, крупные деформации требуют применения споттера с обратным молотком. После выравнивания зашлифуйте зоны ремонта до чистого металла, обезжирьте всю поверхность антисиликоном.

Технология восстановления

Этапы подготовки к покраске:

Нанесение кислотного грунта на оголённый металл тонким слоем (выдержка 15-20 минут)
Шпатлевание глубоких царапин и неровностей, сушка согласно инструкции к материалу
Шлифовка шпатлёвки абразивом P240-P320 с последующим нанесением акрилового грунта
Финишная шлифовка грунта мокрым способом (P500-P800) для создания матовой поверхности

Важно: При работе с распашными порогами особое внимание уделите стыкам и внутренним полостям – эти зоны требуют дополнительной антикоррозийной обработки преобразователем ржавчины.

Материал	Назначение	Особенности нанесения
Эпоксидный грунт	Защита металла от окисления	Только на чистый металл, наносится перед шпатлёвкой
Жидкая резина	Антигравийное покрытие	Наносится кистью на внутренние поверхности после грунтовки

Покраску осуществляйте в 2-3 тонких слоя с межслойной сушкой 5-7 минут, используя заводской код цвета. Завершающий этап – нанесение двухкомпонентного лака с последующей полировкой через 48 часов для устранения мелких дефектов.

Карбоновая оклейка салонных деталей Lancer 9

Пленка под карбон – доступный способ обновить интерьер без замены деталей. Материал имитирует фактуру углеволокна, устойчив к царапинам и температурным перепадам. Основные объекты для оклейки: панель приборов, руль, дверные ручки, центральный тоннель и рамки воздуховодов.

Подготовка поверхности – ключевой этап: демонтируйте элементы, обезжирьте спиртовым раствором, удалите пыль. При наличии глубоких царапин обработайте детали мелкозернистой наждачной бумагой. Убедитесь в отсутствии ворса после протирки микрофиброй.

Технология оклейки

Используйте фен для прогрева сложных изгибов. Раскрой пленки выполняйте с запасом 10-15 мм по контуру. Снимайте подложку постепенно, разглаживая материал пластиковым ракелем от центра к краям. Для выпуклых поверхностей применяйте метод рельефного растяжения:

Прогрейте участок до 60-70°C
Растяните пленку с усилием 10-15%
Фиксируйте края после остывания

Типичные ошибки: пузыри воздуха (устраняются проколом иглой), морщины (требуют повторного прогрева), отслоение углов (недостаточный прогрев кромок). Для трудных зон (кнопки управления климатом) используйте выкройки по шаблонам из кальки.

Материал	Толщина	Особенности
Виниловая пленка	0.15-0.3 мм	Подходит новичкам, допускает повторное нанесение
Жидкий карбон	–	Требует навыков напыления, создает 3D-эффект
Карбоновые накладки	1-2 мм	Готовые решения для руля и ручки КПП

Финишная обработка: обрежьте излишки лезвием под углом 45°, прогрейте стыки феном для адгезии. Установите детали на место через 24 часа после оклейки – это обеспечит максимальное сцепление. Регулярно обрабатывайте поверхности антистатическим спреем для сохранения глянца.

Список источников

При подготовке материалов по самостоятельному тюнингу Mitsubishi Lancer IX использовались специализированные технические ресурсы и практические руководства. Это гарантирует достоверность информации по модификациям подвески, двигателя и экстерьера.

Основой для рекомендаций послужили профильные сообщества владельцев и инженерная документация. Ниже перечислены ключевые источники для углубленного изучения темы.

Официальное руководство по ремонту Mitsubishi Lancer 9 - заводские спецификации и схемы компонентов
Специализированные форумы: LancerClub.ru, Drive2.ru/lancer/tuning - практический опыт владельцев
Технические блоги: IX-Tuner.ru - разборы модернизации подвески и турбирования
Книга: "Тюнинг японских автомобилей" (раздел по 4G63 двигателям)
Видеоархивы YouTube-каналов: LancerTuningPro, Garage54 - визуализация процессов
Каталоги запчастей Denso, KYB, Eibach - параметры совместимых компонентов
Электронные журналы: "Тюнинг Авто" №2018-2023 - кейсы доработок салона
