Сальник привода Форд Фокус 2 - назначение и замена
Статья обновлена: 18.08.2025
Сальник привода (маслосъемное уплотнение) – критически важный элемент трансмиссии Ford Focus II, предотвращающий утечку трансмиссионного масла из коробки передач. Его расположение на валу привода колеса делает деталь уязвимой к износу и повреждениям.
Неисправный сальник приводит к снижению уровня масла в КПП, ускоренному износу узлов и дорогостоящему ремонту. Данная статья детально разберет конструкцию уплотнения, признаки его выхода из строя и предоставит пошаговую инструкцию по самостоятельной замене.
Функция сальника привода в трансмиссии Форд Фокус 2
Сальник привода (часто называемый сальником полуоси или пыльником ШРУСа) выполняет критическую роль в герметизации узла шарнира равных угловых скоростей (ШРУС). Он предотвращает вытекание пластичной смазки, заполняющей внутреннюю полость шарнира, которая обеспечивает смазку его шариков, сепаратора и обоймы во время вращения.
Одновременно сальник защищает подвижные элементы ШРУСа от попадания абразивных загрязнений: пыли, грязи, песка и влаги с дорожного покрытия. Нарушение его целостности приводит к быстрому загрязнению смазки и износу дорогостоящего шарнира.
Ключевые функции сальника:
- Герметизация внутренней полости наружного или внутреннего ШРУСа полуоси.
- Удержание специальной тугоплавкой смазки внутри шарнира.
- Защита трущихся поверхностей ШРУСа (дорожек, шариков, сепаратора) от внешних абразивов и коррозии.
- Обеспечение плавной работы трансмиссии при передаче крутящего момента от КПП на ведущие колеса на любых углах поворота.
Последствия повреждения сальника:
| Признак повреждения | Результат для ШРУСа |
| Разрыв, трещина, отслоение от посадочных поверхностей | Вытекание смазки, потеря защитных свойств |
| Попадание грязи/воды внутрь шарнира | Загрязнение смазки, абразивный износ деталей |
| Отсутствие своевременной замены | Появление хруста при повороте, заклинивание ШРУСа, необходимость замены всей полуоси |
Расположение приводного сальника на двигателях 1.6/1.8 Duratec
Приводной сальник коленчатого вала на двигателях 1.6 и 1.8 Duratec расположен в передней части силового агрегата. Он установлен непосредственно за шкивом коленвала, в посадочном гнезде передней крышки блока цилиндров.
Данный сальник обеспечивает герметизацию точки выхода коленчатого вала из блока ДВС в зоне ременного привода ГРМ. Его рабочая кромка контактирует с поверхностью вращающегося шкива коленвала, предотвращая утечку моторного масла.
Особенности доступа и идентификации
Для визуального определения местоположения сальника необходимо:
- Снять правое переднее колесо и защитный кожух двигателя
- Демонтировать зубчатый ремень ГРМ и вспомогательные приводные ремни
- Удалить болт крепления шкива коленвала (22 мм головка)
После снятия шкива открывается доступ к сальнику, который визуально определяется как резинотехническое изделие круглой формы с металлической окантовкой. Критичные особенности расположения:
- Установлен заподлицо с плоскостью передней крышки ГРМ
- Находится со стороны радиатора между масляным поддоном и блоком цилиндров
- Требует полного демонтажа ремня ГРМ для замены
Внимание: На двигателях Duratec 1.6 и 1.8 применяются сальники разных каталожных номеров из-за отличий в диаметре коленвала.
Негерметичность сальника: основные признаки протечки масла
Масляные пятна под автомобилем – первый визуальный сигнал. После стоянки под моторным отсеком или передними колесами появляются капли или лужицы масла. Цвет жидкости обычно темно-коричневый или черный, что отличает моторное масло от других технических жидкостей.
Снижение уровня масла в двигателе без видимых причин требует внимания. Если регулярно приходится доливать масло между плановыми заменами, а следов гари или синего дыма из выхлопной трубы нет – высока вероятность утечки через сальник привода.
Ключевые симптомы при движении
- Запах горелого масла в салоне при остановках. Протекающее масло попадает на горячие элементы выпускной системы или двигателя, испаряясь с характерным запахом.
- Масляные потеки на внутренней поверхности колесных дисков, элементов подвески или защиты картера со стороны проблемного привода (левый или правый вал).
- Хруст или щелчки при повороте руля на низкой скорости. Масло может попадать на шарниры равных угловых скоростей (ШРУСы), вызывая их преждевременный износ.
| Область осмотра | Что искать |
|---|---|
| Кожух ШРУСа (пыльник) | Масляный налет, брызги на резиновом гофре и смежных деталях |
| Место входа вала в КПП | Мокрые потеки по корпусу коробки передач вокруг посадочного гнезда сальника |
| Днище автомобиля | Масляная пленка или капли на нижней части двигателя и подрамнике |
Важно: Игнорирование протечки приведет к попаданию масла на сцепление (в МКПП) или элементы АКПП, критическому падению уровня смазки в двигателе и дорогостоящему ремонту. Регулярный осмотр подкапотного пространства и зоны под автомобилем помогает выявить проблему на ранней стадии.
Необходимые инструменты для самостоятельной замены элемента
Замена сальника привода на Ford Focus 2 требует точного подбора инструментов для безопасного и эффективного выполнения работ. Отсутствие даже одного ключевого приспособления может сделать процесс невозможным или привести к повреждениям.
Основной перечень включает как стандартный автоинструмент, так и специализированные съемники. Работы выполняются на поднятом автомобиле, поэтому критически важны средства обеспечения безопасности.
- Домкрат гидравлический и страховочные подставки – для подъёма и надёжной фиксации автомобиля
- Набор торцевых головок (размеры 13-32 мм) с трещоткой, удлинителями и воротком
- Динамический ключ на 32 мм – для откручивания гайки ступицы
- Съёмник шаровых опор (типа «вилка» или гидравлический)
- Молоток (500-800 г) и монтажная лопатка
- Съёмник стопорных колец – для демонтажа ступичного подшипника
- Специальный съёмник сальников (или крюкообразная монтировка)
- Оправка для запрессовки (подходящая по диаметру металлическая трубка или головка)
- Чистые ветошь и очиститель карбюратора
- Новый сальник привода и смазка Liтол-24
Важно: размеры головок указаны ориентировочно; уточните параметры крепежа вашей модификации перед началом работ. Использование подставок вместо домкрата в качестве опоры – обязательное требование техники безопасности.
Подготовка автомобиля: фиксация колёс и снятие защиты двигателя
Установите автомобиль на ровную твёрдую поверхность, активируйте ручной тормоз до упора для предотвращения случайного движения. Подложите противооткатные упоры (башмаки) под задние колёса с обеих сторон, уделяя особое внимание диагонально противоположному от рабочей зоны колесу для максимальной безопасности.
Снимите декоративные колпаки с передних колёс (при наличии) и ослабьте затяжку болтов крепления передних колёс ключом до момента отрыва от ступицы, не выкручивая полностью – это упростит последующий демонтаж после подъёма. Поднимите переднюю часть автомобиля домкратом в соответствии с инструкцией производителя, установите надёжные подпорки (козлы) под пороги в обозначенных точках каркаса и плавно опустите кузов на опоры.
Фиксация колёс и демонтаж защиты
- Полностью выверните болты крепления передних колёс и снимите оба колеса, уложив их под пороги автомобиля в качестве дополнительной страховки на случай срыва подпорок.
- Обследуйте крепления пластиковой защиты двигателя: найдите все саморезы, болты и пластиковые фиксаторы по периметру щита, используя фонарь при недостаточном освещении.
- Открутите крепёжные элементы:
- Металлические болты по краям защиты – торцевым ключом с удлинителем
- Пластиковые клипсы – плоской отвёрткой или специальным съёмником
- Саморезы в передней части – крестовой битой
- Аккуратно потяните защиту вниз, отсоединяя резиновые держатели-петли в задней секции, после чего полностью извлеките щит из-под автомобиля.
| Тип крепежа | Инструмент | Особенности демонтажа |
|---|---|---|
| Болты (10-13 мм) | Торцевая головка, вороток | Обрабатывайте проникающей смазкой при коррозии |
| Пластиковые пистоны | Плоская отвёртка | Вытягивайте центральный штырь перед извлечением |
| Резиновые петли | Руки | Сдергивайте с крючков без резких движений |
Демонтаж колеса со стороны замены сальника
Установите автомобиль на ровную площадку, зафиксируйте противоположные колёса противооткатными башмаками. Переведите рычаг коробки передач в нейтральное положение, активируйте ручной тормоз для предотвращения случайного движения.
Снимите декоративный колпак с колеса (при наличии), используя монтажную лопатку или специальный съёмник. Ослабьте затяжку болтов крепления колеса ключом соответствующего размера (обычно 19 мм), не откручивая их полностью – оставьте на 2-3 оборота резьбы.
- Поднимите автомобиль домкратом в штатной точке кузова (указана треугольным значком на пороге). Установите страховочную подставку под силовую балку для обеспечения безопасности.
- Полностью выкрутите болты крепления колеса, сложите их в ёмкость во избежание потери.
- Снимите колесо, потянув его на себя двумя руками. При затруднении – аккуратно постучите резиновым молотком по внутренней стороне шины.
| Важно | Не допускается установка домкрата на элементы подвески или топливные магистрали |
| Рекомендация | Поместите снятое колесо под порог автомобиля – это создаст дополнительную страховку |
Убедитесь в надёжной фиксации автомобиля на подставке перед началом работ с приводом. Извлечённое колесо расположите вертикально для предотвращения скатывания.
Ослабление крепления приводного вала в ступице
Ослабление крепления приводного вала в ступице колеса – критический симптом, возникающий из-за разрушения внутреннего уплотнительного кольца сальника привода. Когда сальник теряет герметичность, внутрь узла проникают дорожная грязь, влага и абразивные частицы, которые смешиваются со смазкой. Образовавшаяся абразивная паста интенсивно изнашивает посадочное место вала на ступице.
В результате вал начинает люфтить и "бить" в разбитое гнездо. Это проявляется характерным металлическим стуком при трогании с места, переключении передач или резком сбросе газа. Вибрация через подшипник ступицы передается на кузов, усиливаясь с ростом скорости. Длительная эксплуатация в таком состоянии приводит к необратимому повреждению ступичного узла.
Последствия и признаки критического износа
- Усиление вибраций на руле – особенно заметно при разгоне выше 60-80 км/ч
- Громкий хруст/скрежет при поворотах руля на месте или маневрировании
- Течь трансмиссионного масла из-под пыльника ШРУСа возле ступицы
- Видимый люфт приводного вала при покачивании колеса в вертикальной плоскости (требуется вывешивание на домкрате)
| Этап замены | Ключевые действия | Особенности для Focus 2 |
|---|---|---|
| Демонтаж колеса | Снять колпак, ослабить гайку ступицы до вывешивания | Гайка имеет левую резьбу на правом приводе |
| Извлечение привода | Отсоединить шаровую опору, снять тормозной суппорт | Требует съема датчика ABS |
| Прессовка ступицы | Выпрессовать приводной вал гидравлическим прессом | Запрещено использование ударных инструментов |
- Обязательно заменить ступичный подшипник при наличии выработки посадочного места
- Очистить посадочное гнездо от остатков старого сальника и загрязнений
- Нанести монтажную смазку на кромку нового сальника перед запрессовкой
Установка производится в обратной последовательности с заменой стопорной гайки. После сборки обязательна проверка уровня масла в КПП и тест-драйв для контроля отсутствия вибраций. Игнорирование проблемы гарантированно выводит из строя коробку передач и ступичный узел в течение 500-1000 км пробега.
Извлечение ШРУСа из коробки передач при помощи монтажки
После демонтажа ступичной гайки, снятия шаровой опоры и откручивания рулевой тяги освобождается доступ к внутреннему ШРУСу. Фиксатор пыльника снимается, а сам вал аккуратно выбивается из ступицы съемником или молотком через деревянную проставку.
Шлицевая часть привода плотно сидит в дифференциале коробки передач, что требует приложения значительного усилия для извлечения. Монтажка применяется как рычаг между фланцем коробки и торцом ШРУСа – это ключевой этап процесса.
Техника выпрессовки
- Установите плоский конец монтажки в зазор между картером КПП и металлическим корпусом шарнира.
- Создайте упор вторым концом инструмента в стабильную часть коробки (ребро жесткости или крепежную площадку).
- Плавно надавите на рукоять монтажки, используя принцип рычага – шлицы ШРУСа начнут выходить из посадочного гнезда.
- Контролируйте усилие: перекос вала недопустим. При заклинивании слегка пошатайте привод рукой.
Важные нюансы:
- Запрещено упирать монтажку в алюминиевые части КПП – возможны сколы!
- При отсутствии зазора используйте клинья из мягкого металла (медь) для защиты поверхностей.
- Если ШРУС не поддается, аккуратно простучите корпус шарнира через брусок – вибрация ослабляет посадку.
| Ошибка | Последствие | Решение |
| Упор в сальник или крышку редуктора | Разгерметизация КПП, деформация деталей | Выбирать точки крепления на основном картере |
| Резкий рывок монтажкой | Срыв шлицов, повреждение дифференциала | Плавное увеличение усилия с раскачиванием |
После выхода шлицов на 10-15 мм завершите извлечение руками, потянув вал вдоль оси. Проверьте состояние сальника КПП – при наличии задиров или трещин обязательна замена.
Удаление стопорного кольца с приводного вала
Стопорное кольцо надежно фиксирует внутренний ШРУС на приводном валу, предотвращая его самопроизвольное смещение во время эксплуатации. Для демонтажа сальника привода необходимо предварительно снять это кольцо, что требует применения специального инструмента и соблюдения осторожности во избежание повреждения вала или самого кольца.
Подготовьте рабочее место, очистив вал и зону вокруг кольца от грязи металлической щеткой. Убедитесь в наличии доступа к пазам кольца и проверьте состояние его "усов" – они не должны быть деформированы, иначе извлечение усложнится. Приготовьте две пары плоскогубцев с узкими губками или специализированные съемники для стопорных колец.
Процедура демонтажа
- Зафиксируйте приводной вал в тисках через мягкие накладки, исключая повреждение шлицев.
- Расположите концы первой пары плоскогубцев на выступах ("усах") стопорного кольца.
- Аккуратно сведите "усы" вместе, сжимая плоскогубцы – это уменьшит диаметр кольца.
- Удерживая кольцо в сжатом состоянии, подденьте его второй парой плоскогубцев или монтажной лопаткой.
- Сдвигайте кольцо вдоль вала к шлицевой части, контролируя усилие, чтобы не сорвать его резко.
- После смещения за пределы посадочной канавки полностью снимите кольцо с вала.
Важно: избегайте чрезмерной деформации "усов" – если кольцо утратит упругость, его обязательно заменяют новым. При сильном прикипании нанесите проникающую смазку WD-40 на стык кольца с канавкой и выждите 10-15 минут перед повторной попыткой.
| Типичные ошибки | Последствия |
| Резкий отрыв кольца без сжатия | Поломка "усов", деформация кольца |
| Использование отвертки вместо плоскогубцев | Задиры на поверхности вала |
| Применение изношенного инструмента | Соскальзывание губок, травмы пальцев |
Аккуратное снятие повреждённого сальника отвёрткой
Повреждённый сальник необходимо демонтировать крайне осторожно, чтобы не поцарапать посадочное место в корпусе или поверхность вала. Любые задиры или деформации приведут к нарушению герметичности нового уплотнения.
Используйте узкую плоскую отвёртку с закруглёнными краями жала. Предварительно очистите область вокруг сальника от грязи и масла, чтобы исключить попадание абразивных частиц в рабочие узлы.
Пошаговая процедура извлечения:
- Зафиксируйте отвёртку под углом 30-45° к плоскости сальника, уперев остриё в металлический армирующий каркас уплотнения.
- Аккуратно постучите молотком по рукоятке отвёртки, создавая точечное давление – не допускайте перекоса инструмента.
- После образования зазора подденьте каркас по окружности, последовательно смещая сальник из посадочного гнезда.
- При необходимости смените точку опоры 3-4 раза по периметру для равномерного выхода детали.
Контролируйте усилие – если сальник не поддаётся, прогрейте корпус термофеном до 70-80°C. Категорически запрещено деформировать вал или кромки отверстия!
| Ошибка | Последствие |
| Прямой удар по корпусу сальника | Разрушение уплотнения с заклиниванием обломков |
| Приложение бокового усилия к валу | Деформация шлицов/посадочной поверхности |
| Использование ржавого инструмента | Загрязнение масляных каналов |
Очистка посадочного места перед установкой нового сальника
Тщательная очистка посадочной поверхности – обязательное условие герметичности нового сальника. Любые остатки старого уплотнителя, грязь, масляная плёнка или механические частицы нарушат прилегание, что неизбежно приведёт к повторной течи масла. Пренебрежение этим этапом сводит на нет всю работу по замене.
Поверхность должна быть абсолютно сухой, гладкой и обезжиренной. Особое внимание уделите внутренней части отверстия в корпусе коробки передач или двигателе – именно здесь сальник контактирует с валом. Убедитесь, что на металле нет задиров, коррозии или деформаций, которые могут помешать равномерной посадке.
Последовательность операций
- Механическая очистка: Аккуратно удалите все фрагменты старого сальника и остатки герметика (если применялся) с посадочного места. Используйте пластиковый скребок, деревянный шпатель или тупой металлический инструмент, чтобы не повредить металлическую поверхность. Избегайте абразивных материалов.
- Обезжиривание: Обильно смочите чистую безворсовую ветошь специальным обезжиривателем (бензин "Калоша", уайт-спирит, ацетон). Протрите посадочное место внутри и снаружи, удаляя масляные следы и мелкую пыль. Меняйте ветошь по мере загрязнения.
- Контроль качества: Визуально и на ощупь проверьте поверхность. Она должна быть однородной, без выступов, вмятин и инородных включений. При обнаружении дефектов (забоины, ржавчина) аккуратно зачистите их мелкой наждачной бумагой («нулёвкой») и повторно обезжирьте.
Важно: Не используйте сжатый воздух для продувки узла – это может загнать загрязнения вглубь. Дождитесь полного испарения обезжиривателя перед установкой нового сальника.
Правильное позиционирование детали: риска наружу

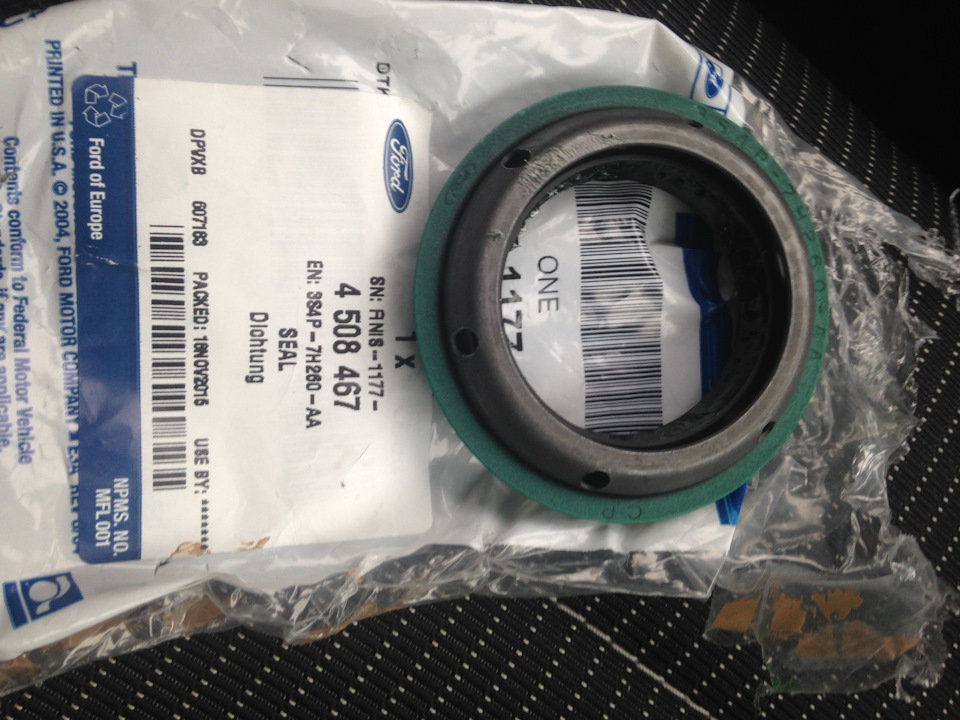

На корпусе нового сальника привода присутствует специальная фабричная метка – небольшая углубленная риска. Эта риска является ключевым ориентиром для корректной установки детали и должна быть строго обращена наружу, в сторону от оси вращения вала коробки передач.
Ошибочное позиционирование риской внутрь приведет к неправильной ориентации уплотнительной кромки сальника относительно вала. Это вызовет ускоренный износ резинового элемента, потерю герметичности и неизбежное появление течи трансмиссионного масла уже через небольшой пробег.
Последствия неправильной установки и порядок контроля
Критичные последствия перевернутого монтажа:
- Мгновенное повреждение рабочей кромки сальника при запуске двигателя
- Интенсивное вытекание масла из КПП через привод
- Риск выхода из строя коробки передач из-за падения уровня смазки
- Необходимость повторной разборки узла и замены сальника
Проверка позиции после запрессовки:
- Убедитесь, что риска четко видна снаружи после посадки сальника в посадочное гнездо
- Проверьте, что деталь установлена без перекоса – зазор между фланцем корпуса и наружной кромкой сальника должен быть равномерным по всему периметру
- Убедитесь в отсутствии деформации металлического корпуса сальника от чрезмерного усилия при монтаже
Важно: Метка наносится производителем только на одну сторону, поэтому перед установкой всегда визуально определяйте ее расположение на новой детали. Запрессовка осуществляется строго по наружному металлическому ободу с равномерным распределением усилия.
Аккуратная запрессовка сальника оправкой до упора
Используйте специальную оправку с внешним диаметром, соответствующим металлической обойме сальника. Смажьте рабочую кромку манжеты чистым моторным маслом для снижения риска повреждения при установке. Убедитесь, что пыльник ШРУСа не мешает позиционированию инструмента.
Приложите оправку строго перпендикулярно плоскости посадочного места. Начинайте запрессовку равномерными ударами киянки по центру оправки, контролируя параллельность. Избегайте перекосов – это может повредить уплотняющую кромку или корпус сальника.
Критерии правильной установки
- Звуковой сигнал: характерный глухой щелчок при посадке на место
- Тактильный контроль: инструмент перестаёт уходить вглубь при аккуратных постукиваниях
- Визуальная проверка: наружная кромка сальника сравнялась с плоскостью картера КПП
Никогда не применяйте ударные инструменты без оправки – деформация корпуса неизбежна. Если сальник вошёл неровно, немедленно извлеките его и замените новым – повторное использование недопустимо.
| Ошибка | Последствие |
| Перекос оправки | Разрушение пружины поджатия кромки |
| Удар по резиновому уплотнителю | Порезы рабочей кромки |
| Неполная посадка | Течь масла через зазор |
После установки проверьте свободное вращение шлицев вала внутри сальника рукой. Заполните коробку передач маслом до рекомендуемого уровня перед запуском двигателя.
Установка приводного вала обратно в коробку передач
Тщательно очистите шлицы внутреннего ШРУСа приводного вала от старой смазки и загрязнений. Нанесите тонкий слой новой трансмиссионной смазки (обычно указанной в спецификациях Ford) на шлицы. Аналогично очистите и смажьте шлицы вторичного вала коробки передач в месте установки ШРУСа. Убедитесь в отсутствии повреждений шлицов и работоспособности стопорного кольца (если применимо) на валу КПП.
Аккуратно совместите шлицы внутреннего ШРУСа приводного вала со шлицами вторичного вала коробки передач. Плавно, без перекоса и чрезмерных усилий, надавите на приводной вал по направлению к коробке передач. Должен ощущаться и услышаться характерный щелчок, свидетельствующий о том, что стопорное кольцо на валу КПП зафиксировалось в канавке ШРУСа. Убедитесь, что вал сидит плотно и не имеет люфта.
Фиксация вала и завершение работ
После установки вала в КПП выполните следующие действия:
- Установите новую гайку крепления шаровой опоры (если снималась) и затяните ее с требуемым моментом.
- Установите новый стопорный шплинт в гайку наружного ШРУСа (если конструктивно предусмотрен).
- Затяните гайку крепления наружного ШРУСа к ступице колеса с очень важным моментом затяжки:
| Модель двигателя | Момент затяжки |
|---|---|
| Бензиновые (1.4, 1.6, 1.8, 2.0) | 175 Нм + доворот на 45° |
| Дизельные (1.6 TDCi, 1.8 TDCi, 2.0 TDCi) | 175 Нм + доворот на 45° |
Внимание: Несоблюдение момента затяжки и угла доворота гайки ШРУСа может привести к повреждению ступичного подшипника или откручиванию гайки!
- После затяжки обязательно загните усики стопорной шайбы (если она используется) или зашплинтуйте гайку (если шплинт предусмотрен конструкцией).
Установите колесо, опустите автомобиль и затяните болты крепления колеса в положении "автомобиль стоит на земле" с предписанным моментом. Проверьте уровень масла в коробке передач и при необходимости долейте.
Монтаж стопорного кольца и соединение ШРУСа со ступицей
Перед установкой ШРУСа в ступицу, новое стопорное кольцо аккуратно надевается на шлицы внутренней гранаты. Убедитесь, что кольцо полностью и ровно село в предназначенную для него канавку на шлицах ШРУСа. Проверьте целостность и правильность формы кольца – малейшая деформация или повреждение помешают надежной фиксации.
Обильно смажьте шлицы ШРУСа и посадочное отверстие ступицы высокотемпературной смазкой. Совместите шлицы ШРУСа с пазами ступицы колеса и приложите значительное усилие вдоль оси привода, вдавливая гранату внутрь ступицы. Кольцо должно сжать и пройти через ступицу, после чего разжаться в специальной канавке внутри нее, издав характерный щелчок, сигнализирующий о фиксации.
Контроль правильности установки и возможные сложности
После щелчка обязательно проверьте качество фиксации. Для этого крепко возьмитесь за корпус ШРУСа и резко потяните его на себя. ШРУС не должен выдвигаться из ступицы или иметь ощутимый люфт – это подтвердит, что стопорное кольцо надежно зацепилось.
- Если щелчка не было: Повторите попытку вдавливания, возможно, усилие было недостаточным или кольцо сместилось.
- Если ШРУС не входит до конца: Проверьте совпадение шлицов, отсутствие грязи или забоин на них и на кольце, убедитесь в правильности позиционирования кольца. Ни в коем случае не забивайте ШРУС молотком – это повредит кольцо или сальник. Используйте специальную съемную оправку или подходящую по диаметру трубу для передачи равномерного усилия.
- Если ШРУС вышел слишком легко: Снимите его, осмотрите стопорное кольцо и канавку в ступице на предмет повреждений. Замените кольцо при малейших сомнениях в его исправности.
Только после успешной фиксации ШРУСа в ступице можно приступать к завершающим этапам сборки: установке тормозного суппорта, диска и колеса, заливке нового масла в КПП (для коробки с сальником первичного вала).
Выбор качественных расходников: плотность резины и бренды
Неправильный подбор сальника привода гарантированно приведёт к повторной течи масла, ускоренному износу КПП и дорогостоящему ремонту. Экономия на этом компоненте выливается в двойные затраты: на повторную замену детали и устранение последствий протекания масла на смежные узлы.
Ключевой критерий – качество резинового уплотнения: материал должен сохранять эластичность при экстремальных температурах (-40°C до +150°C) и противостоять агрессивному воздействию трансмиссионного масла, дорожных реагентов и механическим нагрузкам. Низкоплотная резина быстро дубеет, трескается или деформируется, теряя герметичность.
Рекомендуемые бренды и критичные параметры
При выборе ориентируйтесь на проверенных производителей:
- Elring (Германия): эталон по износостойкости, точности геометрии и стабильности материала.
- Corteco (Германия): оптимальное сочетание цены и качества, рекомендованы для умеренного климата.
- SKF (Швеция): премиальная резина с улучшенной термостойкостью, подходит для спортивной эксплуатации.
Избегайте:
- Безымянных сальников из Азии – часто имеют рыхлую структуру и низкое содержание каучука.
- Подделок под оригинал (Ford): проверяйте упаковку на наличие голограмм и штрих-кодов.
| Параметр | Норма для Focus 2 | Риск при нарушении |
|---|---|---|
| Твёрдость резины (Shore A) | 70-85 ед. | Деформация или растрескивание |
| Рабочая температура | -40°C ... +150°C | Потеря эластичности |
| Совместимость с маслом | Ford WSS-M2C200-D2 | Разбухание/разрушение материала |
Важно: даже у проверенных брендов проверяйте маркировку на самой детали – она должна включать каталожный номер (например, 1420578 для 1.6 TDCI) и логотип производителя. При сжатии качественный сальник быстро восстанавливает форму без остаточной деформации.
Проверка уровня трансмиссионного масла после сборки
После установки нового сальника привода и полной сборки узла критически важно проверить уровень масла в коробке передач. Во время демонтажа старого сальника и извлечения привода часть трансмиссионной жидкости неизбежно вытекает, что может привести к недостаточному уровню.
Перед началом проверки убедитесь, что автомобиль стоит строго горизонтально на ровной площадке. Для точности результата коробка передач должна быть прогрета до рабочей температуры – совершите поездку на 10-15 км или дайте двигателю поработать на нейтрали 5-7 минут.
Порядок проверки уровня
- Очистите зону контрольной пробки на картере КПП от грязи ветошью.
- Отверните контрольную пробку (расположена на левой стороне МКПП, часто на уровне оси привода) с помощью шестигранника.
- Оцените уровень:
- Если масло сразу вытекает струйкой – уровень в норме.
- Если масло не вытекает или появляется каплями – требуется долив.
- Долив масла (при необходимости):
- Через заливное отверстие (расположено сверху КПП) добавьте рекомендованное производителем масло (Ford Formula M или аналог по спецификации WSS-M2C200-D2).
- Доливайте до момента, пока жидкость не начнет вытекать из контрольного отверстия.
- Заверните контрольную пробку с предписанным моментом затяжки (обычно 20-25 Н·м).
- Протрите место установки пробки и проверьте герметичность нового сальника привода на отсутствие течи.
Контрольная пробка трансмиссии Ford Focus 2
| Расположение | Левая сторона картера МКПП |
| Тип ключа | Шестигранник (чаще всего 8 мм) |
| Момент затяжки | 20-25 Н·м |
Важно: Используйте только масло, соответствующее спецификации Ford. Недостаточный уровень ведет к ускоренному износу синхронизаторов и подшипников, а превышение – к выдавливанию сальников и вспениванию жидкости.
Тестовый заезд и повторный осмотр на отсутствие течи
После завершения монтажных работ выполните контрольный заезд автомобиля продолжительностью 15-20 минут, включая движение на разных скоростях (городской режим, трасса до 80 км/ч) с маневрами и торможениями. Это создаст рабочее давление в трансмиссии и позволит маслу достичь сальника, имитируя штатные условия эксплуатации.
По окончании заезда заглушите двигатель, установите машину на ровную поверхность и немедленно проверьте зону замены на предмет утечек. Используйте фонарь для тщательного осмотра посадочного места сальника, смежных узлов и нижней части КПП. Обратите особое внимание на стык между корпусом сальника и картером коробки передач – там часто проявляются микротечи.
Алгоритм действий при обнаружении проблем
- Капельная течь: Протрите область насухо, запустите двигатель и повторите осмотр через 5 минут работы на нейтрали.
- Обильное подтекание: Немедленно заглушите мотор, демонтируйте колесо и защиту для повторной диагностики установки.
- Чистая зона контакта: Нанесите контрастный аэрозоль (например, очиститель тормозов) на привалочную поверхность – появление потёков укажет на дефект.
Важно: Даже при отсутствии следов масла повторите проверку через 100-200 км пробега, так как микротрещины в уплотнителе могут проявиться позже. Контрольная поездка считается успешной только после двукратного подтверждения герметичности.
Особенности процедуры для заднего сальника (модели 4x4)
Замена заднего сальника привода на полноприводных Ford Focus 2 требует демонтажа редуктора заднего моста, что принципиально отличает процедуру от переднеприводных версий. Карданный вал и элементы задней подвески создают дополнительные препятствия для доступа к сальнику, интегрированному в корпус редуктора.
Ключевая сложность заключается в необходимости предварительного снятия карданного вала, так как он блокирует доступ к редуктору. Это влечет за собой обязательную разбортовку задних колес, отсоединение тормозных суппортов и рычагов подвески для обеспечения достаточного рабочего пространства.
Последовательность операций
- Демонтаж карданного вала:
- Открутите крепежные болты фланца кардана у редуктора и раздаточной коробки
- Аккуратно снимите вал, избегая перегибов крестовин
- Снятие редуктора:
- Отсоедините полуоси от ступиц колес
- Открутите кронштейны крепления редуктора к кузову
- Слейте трансмиссионное масло из редуктора
- Замена сальника:
- Извлеките старый сальник специальным съемником
- Очистите посадочное место от загрязнений
- Установите новый сальник с помощью оправки, соблюдая соосность
Обязательно проверьте состояние подшипников редуктора и полуосей во время разборки. После сборки требуется регулировка зацепления главной пары и заливка свежего трансмиссионного масла с последующей проверкой на течи в течение первых 100 км пробега.
Критические ошибки при установке: перекос и повреждение кромки
Неправильная центровка сальника при монтаже – частая причина последующих утечек. Даже незначительный перекос уплотнительного элемента относительно вала привода приводит к неравномерному распределению нагрузки на рабочую кромку (губу). Это нарушает герметичность контакта и ускоряет износ резины.
Повреждение кромки сальника острым инструментом или кромкой шлицев вала при натягивании гарантированно выводит уплотнение из строя. Микроразрезы или задиры на кромке неспособны удерживать масло, что проявляется в быстрой течи уже на раннем этапе эксплуатации.
Последствия и профилактика ошибок
Результатом перекоса или повреждения губы сальника всегда становится:
- Интенсивная утечка трансмиссионного масла из редуктора КПП или картера двигателя (в зависимости от места установки).
- Загрязнение сцепления или тормозных механизмов масляными пятнами, снижающее их эффективность.
- Необходимость повторной замены с демонтажем смежных узлов (коробки передач, привода колеса).
Для исключения ошибок монтажа обязательно соблюдайте правила:
- Используйте специальную оправку или монтажную втулку для запрессовки, исключающую контакт инструмента с кромкой.
- Наносите тонкий слой чистого моторного масла на рабочую кромку сальника и посадочное место на валу.
- Впрессовывайте сальник строго перпендикулярно оси вала, контролируя глубину посадки.
- Защищайте губу сальника при прохождении шлицев вала, используя пластиковый колпачок или мягкую монтажную ленту.
Ключевые признаки правильной установки:
| Параметр | Корректно | Ошибка |
| Положение сальника | Строго параллельно посадочному месту | Визуальный перекос |
| Поверхность губы | Гладкая, без царапин и замятий | Наличие дефектов, надрывов |
| Усилие при монтаже | Равномерное, без рывков | Приложение силы под углом |
Список источников
Техническая документация и специализированные ресурсы.
Материалы для изучения конструкции и ремонта.
Информационные материалы
- Официальное руководство по ремонту Ford Focus 2 (Ford Motor Company)
- Каталог запчастей Ford (ETIS, Microcat)
- Технические бюллетени сервисных центров Ford
- Профессиональные мастер-классы по ремонту трансмиссии
- Форумы владельцев Focus 2 (focus2.ru, drive2.ru)
- Видеоинструкции по замене сальников приводов
- Инженерные мануалы по узлам ШРУС и привода
