Лебедка – не роскошь, а необходимое оборудование для серьезного бездорожья. Для владельцев Нивы, часто покидающих асфальт, она становится ключевым инструментом самопомощи в сложных условиях.

Покупка готового решения требует значительных средств. Изготовление и установка лебедки на Ниву своими руками – реальная альтернатива, позволяющая получить надежный тяговый механизм при разумных затратах.

В этой статье рассмотрим практические аспекты создания самодельной конструкции, выбор оптимального типа лебедки и детально разберем процесс ее монтажа на автомобиль.

Подбор материалов и компонентов для самодельной лебедки

Ключевым этапом создания надежной самодельной лебедки является тщательный подбор материалов и комплектующих, соответствующих требуемым нагрузкам и условиям эксплуатации. От этого напрямую зависит безопасность, эффективность работы и долговечность конструкции.

Основное внимание уделяется выбору силовых элементов: двигателя, редуктора, барабана и троса. Дополнительно подбираются материалы для рамы, крепеж и электрооборудование, обеспечивающее управление и защиту системы.

Основные компоненты

Электродвигатель: Оптимальный вариант – стартер от грузовика (ЗИЛ, КАМАЗ) или тяговый мотор 12V мощностью 3-5 кВт. Требует защиты от влаги.
Редуктор: Червячный (например, от Жигулевского домкрата) или шестеренчатый (от стартера) с передаточным числом 1:50-1:100. Обеспечивает необходимое усилие.
Барабан: Изготавливается из толстостенной стальной трубы Ø100-150 мм. Торцевые щеки вырезаются из листовой стали толщиной 8-10 мм.
Трос: Стальной канат Ø10-12 мм длиной 20-30 м с разрывной нагрузкой не менее 5 тонн. Обязательны защитные перчатки для работы.

Материалы для рамы и крепежа

Элемент	Материал	Размеры
Основание рамы	Стальной швеллер	№8-10 (длина по месту)
Кронштейны крепления	Уголок стальной	50×50×5 мм
Крепежные элементы	Болты, гайки, шайбы	Класс прочности 8.8, М10-М14

Электрооборудование и вспомогательные элементы

Пульт управления: Кнопочный пост с защитой IP54 на 3 позиции (вперед/стоп/назад) и кабелем 3-5 м.
Электропроводка: Медные многожильные провода сечением 16-25 мм² для силовых цепей, 1.5-2.5 мм² для управления.
Защита: Термореле для двигателя, автоматический выключатель 150-200А, диодный блок для подавления помех.

Ролики направляющие Сталь 45 Ø40-50 мм с подшипниками

Изготовление рамы и барабана с редуктором

Рама служит основой всей конструкции и должна выдерживать значительные нагрузки. Используйте швеллер или профильную трубу сечением не менее 50×50 мм с толщиной стенки от 3 мм. Сварите П-образную конструкцию с поперечными усилителями, строго соблюдая геометрию – параллельность и перпендикулярность элементов критичны для правильной работы редуктора и барабана. Предусмотрите крепежные проушины или пластины для жесткой фиксации к лонжеронам Нивы через усиленные косынки.

Барабан изготавливается из толстостенной стальной трубы диаметром 100-150 мм. На токарном станке проточите канавки для укладки троса и приварите торцевые щеки диаметром 200-250 мм из листовой стали толщиной 5-6 мм. Обязательно усильте места сварки распорными втулками между щеками. Центральную ось выполните из прутка 30-40 мм, запрессовав в торец подшипники закрытого типа (№205 или №206) с защитными кожухами от грязи.

Сборка узла:

Зафиксируйте редуктор (червячный 1:20-1:40 или планетарный от стартера) на раме через монтажную плиту, обеспечив соосность вала с осью барабана
Соедините вал редуктора с барабаном через шлицевую муфту или шестеренчатую передачу
Проверьте свободное вращение системы: барабан должен проворачиваться от усилия руки при выключенном редукторе
Установите стопорный механизм (храповик с собачкой) на неподвижную часть оси

Ключевые параметры компонентов:

Элемент	Материал	Размеры
Рама	Сталь Ст3	Швеллер 50×50×3 мм
Барабан	Труба стальная	Ø120×8 мм, длина 250 мм
Щеки	Лист стальной	Ø220×6 мм
Ось	Пруток 40Х	Ø35 мм

Монтаж силового блока и крепление мотора

Раму силового блока предварительно зачищают от ржавчины и обезжиривают, после чего фиксируют на лонжеронах или усиленном бампере через проставки. Положение рамы контролируют по уровню, обеспечивая строгую параллельность оси барабана будущей лебедки. Для крепежа используют минимум четыре болта М10–М12 класса прочности 8.8 с гроверами и контргайками.

Электромотор монтируют на раму через штатные отверстия фланца, используя демпфирующие резиновые подушки для снижения вибрации. Ключевым требованием является точная соосность вала редуктора лебедки и приводного шлица двигателя – перекос более 2° недопустим. Предварительную сборку выполняют без затяжки крепежа для последующей юстировки.

Технология фиксации силового агрегата

Установите переходную плиту мотора на раму блока, проверьте зазор между компонентами (должен быть 0.5–1 мм).
Затяните крепежные болты мотора диагональным методом с моментом 45–55 Н·м, используя динамометрический ключ.
Проконтролируйте соосность валов:
- Через смотровое окно редуктора убедитесь в равномерности зазора
- При необходимости добавьте регулировочные шайши под опоры мотора
Зафиксируйте клеммную коробку двигателя саморезами, исключив контакт с металлом рамы.

Подключите тестовый кабель 12В к мотору для проверки вращения вхолостую. При корректной работе звук должен быть равномерным без скрежета и биения. Обязательно установите защитную крышку на приводной узел перед эксплуатацией.

Электрическое подключение и установка пульта управления

Подключение силовых кабелей выполняется напрямую к аккумулятору через предохранитель и реле. Используйте медные провода сечением не менее 25 мм² для минимизации потерь напряжения. Обязательно установите плавкий предохранитель (150-400А) в 30 см от плюсовой клеммы АКБ – это защитит цепь от короткого замыкания.

Управляющие провода от блока лебедки прокладываются через технологические отверстия в моторном щите с обязательной герметизацией вводов. Для защиты от вибраций и перетирания используйте гофротрубку и пластиковые хомуты, фиксируя проводку вдали от подвижных элементов подкапотного пространства.

Монтаж элементов управления

Основные компоненты системы управления:

Силовое реле – устанавливается на лонжероне или перегородке подкапотного пространства
Пульт дистанционного управления – стационарный или переносной вариант
Аварийный выключатель – монтируется в салоне для экстренного отключения

Типовые варианты размещения пульта:

Стационарная панель – врезка в торпедо или центральную консоль
Выносной пульт на кабеле – крепление на магнитной основе к кузову
Беспроводной контроллер – монтаж приемного модуля в подкапотном пространстве

Цвет провода	Назначение	Точка подключения
Красный	Плюс питания	Клемма АКБ через предохранитель
Черный	Масса	Кузовная точка возле лебедки
Синий/Желтый	Управление реле	Контактная группа пульта

После монтажа выполните проверку: при включении реле должен быть слышен характерный щелчок, а при нажатии кнопок пульта – плавное движение троса. Все соединения обработайте токопроводящей смазкой и защитите термоусадкой от коррозии.

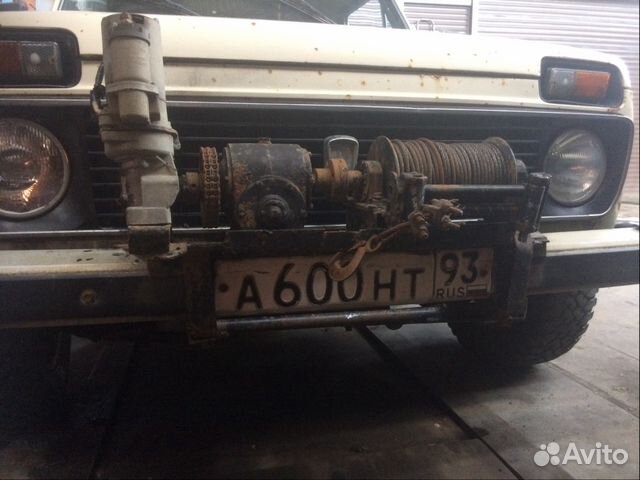

Фиксация на переднем бампере и тестовый запуск

Окончательная фиксация лебедки на силовом бампере является критически важным этапом. Предварительно совместив монтажные отверстия лебедки с отверстиями на площадке бампера, вставьте крепежные болты (обычно высокопрочные класса 8.8 или 10.9, М10 или М12) с шайбами Гровера и основными шайбами. Затягивайте болты крест-накрест динамометрическим ключом, строго соблюдая момент затяжки, указанный в инструкции к лебедке или бамперу. Недостаточная затяжка приведет к люфту и вибрации, чрезмерная – может повредить резьбу или корпус.

После затяжки основных болтов установите контргайки или законтрите резьбу иным надежным способом (шплинты, фиксатор резьбы). Убедитесь, что корпус лебедки не касается элементов радиатора или кузова, трос свободно сходит с барабана без перекосов, а сама лебедка расположена строго симметрично относительно продольной оси автомобиля. Перекосы приведут к неравномерной намотке троса и повышенному износу.

Подключение электропитания и подготовка к запуску

Подключение силовой электрики требует особого внимания к сечению проводов и надежности контактов. От плюсовой клеммы аккумулятора проложите толстый медный кабель (минимальное рекомендуемое сечение обычно 35-50 мм², зависит от мощности лебедки) напрямую к плюсовой клемме силового соленоидного блока (пускателя) лебедки. Обязательно установите в разрыв этого кабеля как можно ближе к аккумулятору мощный предохранитель (например, ANL или MegaFuse) или автоматический выключатель, рассчитанный на максимальный ток лебедки.

Минусовой (массовый) кабель аналогичного сечения подключите от минусовой клеммы аккумулятора непосредственно к минусовой клемме лебедки. Убедитесь, что масса на кузове автомобиля в районе установки лебедки также надежна. Подключите управляющие провода от пульта дистанционного управления к соответствующим клеммам на соленоидном блоке согласно схеме производителя. Перед тестом тщательно изолируйте все соединения, убедитесь, что трос не перекручен и свободный конец надежно зафиксирован на барабане, а сам барабан не зажат тормозом.

Порядок тестового запуска:

Без нагрузки: Включите зажигание (если требуется для работы пульта). Нажмите кнопку "Сматывание" на пульте. Барабан должен начать вращаться плавно, без рывков и посторонних шумов (треска, скрежета, гудения трансформатора в соленоидах). Трос должен равномерно укладываться на барабан.
Проверка направления: Отпустите кнопку "Сматывание". Нажмите кнопку "Разматывание". Барабан должен вращаться в обратную сторону, также плавно и равномерно, свободно отпуская трос.
Проверка тормоза: Во время "Сматывания" резко отпустите кнопку. Барабан должен немедленно остановиться без проскока (характерного "дзиньканья" троса). Трос должен оставаться натянутым и не разматываться под весом крюка.
Под нагрузкой (минимальной): Зацепите крюк за неподвижный, очень надежный объект (например, свая, дерево диаметром от 30 см). Подайте кратковременное (1-2 секунды) усилие "Сматывание". Лебедка должна начать подтягивать автомобиль, двигатель не должен испытывать заметных трудностей (не глохнуть).

Важные наблюдения во время теста:

Нагрев: Слегка теплые соленоиды после короткой работы – норма. Сильный нагрев корпуса лебедки, кабелей или соленоидного блока – признак проблемы (слабое соединение, недостаточное сечение кабеля, неисправность).
Поведение электросистемы: Сильное проседание напряжения на бортовой сети (тусклый свет фар) при работе без нагрузки указывает на недостаточный заряд АКБ, проблемы с генератором или слишком тонкие кабели.
Равномерность намотки: Трос должен ложиться виток к витку. Перехлесты, образование "горбов" или "провалов" на барабане требуют остановки и перемотки троса вручную с правильным натяжением.

Этап	Ключевая Проверка	Признак Проблемы
Фиксация	Надежность крепежа, отсутствие люфта и перекосов	Вибрация корпуса, скрип, перекос троса при сходе
Электроподключение	Надежность контактов, сечение кабелей, предохранитель	Искрение, сильный нагрев кабелей/клемм, просадка напряжения
Холостой ход	Плавность хода, отсутствие шумов, работа тормоза	Рывки, посторонние звуки, проскальзывание тормоза
Минимальная нагрузка	Способность создать тяговое усилие	Неспособность сдвинуть машину, перегрев, остановка мотора
