Самодельные болотоходы - ваш надёжный спутник в самых трудных тропах

Статья обновлена: 18.08.2025

Глухие леса, топкие трясины и размытые пути останавливают обычную технику, но не машины, созданные руками энтузиастов.

Самодельные болотоходы демонстрируют беспрецедентную проходимость там, где бессильны даже промышленные внедорожники.

Их секрет – в уникальных конструкторских решениях, адаптированных под конкретные условия эксплуатации и финансовые возможности создателей.

Модульная компоновка, сверхнизкое давление на грунт и ремонтопригодность в полевых условиях делают эти машины идеальным инструментом для охотников, рыбаков и исследователей труднодоступных территорий.

Расчет ширины колёсной базы для преодоления топких участков

Ширина колёсной базы критична для распределения давления на грунт и предотвращения опрокидывания на кренах. Слишком узкая колея повышает риск заваливания на бок при движении по склонам или неровной топкой поверхности. Оптимальное значение должно обеспечивать устойчивость без ущерба для маневренности и габаритной проходимости между деревьями или кустарниками.

Основной принцип расчёта базируется на соотношении центра тяжести болотохода и характеристик грунта. Для топей с низкой несущей способностью (глубокий ил, водорослевые плавуны) ширину увеличивают, чтобы снизить удельное давление. Минимальный порог определяется эмпирически: расстояние между центрами колёс должно превышать половину высоты центра тяжести машины минимум в 2.5 раза для безопасного преодоления уклонов до 30°.

Практические аспекты проектирования

Ключевые параметры для расчёта:

Высота центра тяжести (ЦТ): Замеряется от земли до условной точки баланса конструкции с полной загрузкой
Глубина преодолеваемого брода: При глубине свыше 50 см ширину базы увеличивают на 15-20% для компенсации выталкивающих сил
Угол поперечного крена: Рассчитывается по формуле: α = arctg(0.5 × Ширина_базы / Высота_ЦТ)

Тип топкого участка	Рекомендуемая ширина базы (см)	Коэффициент запаса устойчивости
Торфяные топи	140-160	2.8
Илистые плавуны	160-180	3.2
Заболоченные кочкарники	130-150	2.5

Обязательные проверочные тесты включают статический наклон на эстакаде под расчётным углом и пробные заезды с контролем крена датчиками. Корректировку производят смещением узлов крепления осей или установкой дисковых проставок. При использовании гусениц расчёт ведётся по аналогии, где за ширину базы принимается расстояние между центрами гусеничных лент.

Изготовление защитных кожухов трансмиссии от грязи

Защита трансмиссии – критически важный этап при создании болотохода, так как грязь, вода и механические повреждения быстро выводят из строя цепи, карданы и шарниры. Самодельные кожухи должны полностью изолировать узлы от внешних воздействий, сохраняя при этом возможность обслуживания.

Конструктивно кожухи выполняются из листовой стали (1.5-3 мм) или алюминия для снижения веса, с обязательными технологическими люками для смазки. Форма подбирается индивидуально под геометрию рамы и мостов, с усилением зон близкого расположения к колёсам.

Ключевые этапы производства

Точный замер узлов – снятие параметров трансмиссии с учётом хода подвески и углов поворота
Выбор схемы крепления:
- Разъёмные короба на болтах
- Сварные стационарные конструкции с сервисными лючками
Изготовление выкроек – перенос чертежей на металл с припусками на сгибы

Материал	Толщина (мм)	Плюсы
Сталь Ст3	2.0-2.5	Ремонтопригодность, прочность
Алюминий АМг	3.0-4.0	Антикоррозийность, вес

Обязательные элементы: дренажные отверстия в нижней части, резиновые уплотнители по стыкам, противоскрипные прокладки в точках крепежа к раме. После установки проводятся тесты на герметичность – кожух имитирует "ванну" с водой на стоянке.

Самодельная система принудительной блокировки дифференциалов

Принудительная блокировка дифференциалов – ключевой элемент для преодоления экстремального бездорожья на самодельных болотоходах. Она позволяет жестко соединить полуоси или карданные валы, гарантируя одновременную передачу крутящего момента на все ведущие колеса независимо от сцепления с грунтом. Это критически важно при движении по вязкой грязи, глубоким колеям или заболоченным участкам, где одно колесо неизбежно теряет опору.

Самодельные конструкции чаще всего реализуются через механические муфты, управляемые тросовыми или рычажными системами из кабины. Основой служат доработанные штатные дифференциалы мостов от грузовых автомобилей (ГАЗ, ЗИЛ, Урал) или сельхозтехники. Главная задача – обеспечить надежное заклинивание шестерен сателлитов при активации и своевременное разблокирование для маневрирования на твердых покрытиях.

Ключевые элементы самодельной блокировки

Усиленная кулачковая муфта – изготавливается из высокоуглеродистой стали с термообработкой для сопротивления ударным нагрузкам
Тросовый привод двойного действия – обеспечивает плавное включение/выключение без люфтов
Дублирующие фиксаторы положения – предотвращают самопроизвольное отключение на бездорожье
Защитный кожух – исключает попадание грязи в зону зацепления

Принципиальные отличия от заводских систем: самодельные блокировки работают по принципу "включено/выключено" без электронных контроллеров. Активация выполняется только при полной остановке техники во избежание поломки зубьев. Для снижения нагрузки на трансмиссию при поворотах обязательна разблокировка на участках с твердым покрытием.

Параметр	Самодельный вариант	Серийный аналог
Ресурс работы	60-80 тыс. км	120-150 тыс. км
Время включения	3-5 сек (ручное)	0.2-0.8 сек (авто)
Стоимость	≈8-12 тыс. руб	≈35-70 тыс. руб

Эксплуатационные ограничения: постоянное использование блокировки на твердых грунтах приводит к ускоренному износу шин и перегреву трансмиссии. Конструкция требует регулярной проверки зазоров в муфте и смазки шлицевых соединений после каждого преодоления водных преград.

Монтаж лебёдки с правильным креплением к усиленной раме

Грамотная установка лебёдки – критически важный этап, напрямую влияющий на безопасность эксплуатации и эффективность преодоления сложных препятствий. Неправильный монтаж грозит не только отрывом оборудования при нагрузке, но и деформацией рамы или созданием аварийной ситуации для экипажа и окружающих.

Усиленная рама самодельного болотохода – оптимальная база для лебёдки, но её прочность не отменяет необходимости тщательного расчёта точек крепления и использования специального монтажного комплекта. Крепежи должны распределять гигантские усилия, возникающие при вытягивании, равномерно по силовым элементам конструкции, исключая точечные перегрузки.

Ключевые этапы монтажа

Выбор позиции: Центральная ось рамы – приоритет для минимизации боковых нагрузок. Учитывайте:
- Свободный доступ к барабану и пульту управления
- Защиту троса от контакта с острыми кромками или горячими узлами
- Минимальное перекрытие радиаторов двигателя воздушным потоком
Подготовка платформы:
- Изготовьте или используйте штатную усиленную площадку из листовой стали (толщина от 6 мм)
- Поверхность под площадкой зачистите до металла, обеспечьте плотный прижим без зазоров

Крепёж:

Элемент	Требования	Риски при нарушении
Болты	Класс прочности не ниже 10.9, диаметр от М12	Срез резьбы, внезапный отрыв лебёдки
Проушины рамы	Усиление косынками, сварка сплошным швом	Отрыв креплений вместе с фрагментом рамы
Гайки	Контргайки или фланцевые, обработка фиксатором резьбы	Самоотвинчивание от вибрации

Проверка геометрии: Ось барабана должна быть строго параллельна оси рамы. Перекос вызывает неравномерную намотку троса и перегрузку подшипников.
Электрика: Прямое подключение силового кабеля к АКБ через автомат-разъединитель. Сечение проводов – строго по рекомендациям производителя лебёдки.

Обязательная нагрузочная проверка проводится перед эксплуатацией: выберите надёжный якорь (дерево, спецколодец) и создайте натяжение, близкое к максимальному для лебёдки. Визуально контролируйте состояние всех сварных швов, крепежей и рамы в зоне монтажа. Малейшая деформация – сигнал к немедленному усилению конструкции.

Технология создания герметичных соединений топливной системы

Надежная герметизация топливных магистралей критична для болотохода, так как постоянная вибрация, перепады температур и агрессивная среда (вода, грязь, химические реагенты) быстро выявят слабые места. Утечка горючего не только создает пожарную опасность, но и гарантированно остановит транспорт в труднопроходимой местности, превращая преимущество внедорожника в критическую проблему.

Основная сложность заключается в компенсации подвижек элементов рамы и кузова при преодолении препятствий, а также в защите соединений от механических повреждений ветками или камнями. Стандартные автомобильные решения часто не выдерживают экстремальных нагрузок, характерных для болотной эксплуатации, требуя адаптированных методов монтажа и выбора специализированных материалов.

Ключевые методы обеспечения герметичности

Для создания долговечных соединений применяют комбинацию подходов:

Двойное уплотнение резьбовых соединений: Использование фум-ленты или нити вместе с анаэробным герметиком, устойчивым к бензину и дизтопливу (Loctite 577, ABRO). Контроль затяжки динамометрическим ключом исключает повреждение фитингов.
Гибкие армированные шланги в оплетке: Топливные рукава с нейлоновой или стальной оплеткой, оснащенные коннекторами типа JIC 37° или ORB. Обязательная установка защитных спиралей из нержавеющей стали на участках риска.
Банджирование (обжим) с внутренней топливстойкой втулкой: Для соединения шлангов с патрубками применяются обжимные муфты из нержавейки, при этом внутренний слой шланга должен быть совместим с типом топлива (NBR для бензина, FKM для дизеля).

Обязательные этапы проверки системы перед эксплуатацией:

Визуальный осмотр всех стыков на отсутствие перекручивания шлангов и следов коррозии фитингов.
Опрессовка воздухом под давлением 3-5 бар с погружением соединений в воду для выявления микропузырей.
Тестовый прогон на неровностях с контролем влажности в зоне топливной аппаратуры.

Материал уплотнения	Тип топлива	Температурный диапазон
Фторкаучук (FKM/Viton)	Дизель, био-топливо	-25°C до +220°C
Нитрил (NBR)	Бензин	-35°C до +120°C
PTFE (политетрафторэтилен)	Универсальный	-70°C до +260°C

Важно: Категорически запрещено использование силиконовых герметиков и уплотнителей в контакте с топливом – они разрушаются углеводородами. Все крепежные хомуты должны быть коррозионностойкими (нержавеющая сталь A2/A4).

Увеличение клиренса путём переделки подвески своими руками

Основной принцип модернизации – изменение геометрии подвески для принудительного подъёма кузова над мостами. Это достигается установкой проставок между рамой и рессорами/пружинами, заменой штатных кронштейнов на более высокие или удлинением реактивных тяг. Ключевая задача – сохранить соосность шарниров и углы работы карданных валов, иначе возникнут вибрации и ускоренный износ трансмиссии.

При работе с зависимой подвеской критически важно усилить точки крепления новых кронштейнов, так как нагрузки на разрыв при экстремальной эксплуатации возрастают в разы. Для независимых конструкций часто применяют регулируемые рычаги из толстостенной трубы с шаровыми опорами повышенной прочности – они позволяют точно выставить развал-схождение после поднятия.

Ключевые этапы переделки

Расчёт параметров: определение требуемого клиренса, углов работы ШРУСов, длины новых тяг
Изготовление проставок/кронштейнов: используют лазерную резку из стали толщиной от 8 мм
Усиление рамы: наварка дополнительных косынок в зонах монтажа
Замена тормозных шлангов/тросов: установка удлинённых версий во избежание обрыва

Тип подвески	Рекомендуемый подъём	Особенности доработки
Рессорная	до 15 см	Дублирующие стремянки, удлинённые крюки
Пружинная	до 10 см	Стальные проставки с резиновыми демпферами
Рычажная независимая	до 8 см	Касторные пластины, регулируемые тяги

Важно! После поднятия обязательна установта расширителей арок и силовых порогов – колёса на кренах будут смещаться наружу, а центр тяжести сместится вверх. Для компенсации кренов рекомендуется замена стандартных амортизаторов на усиленные с прогрессивной характеристикой.

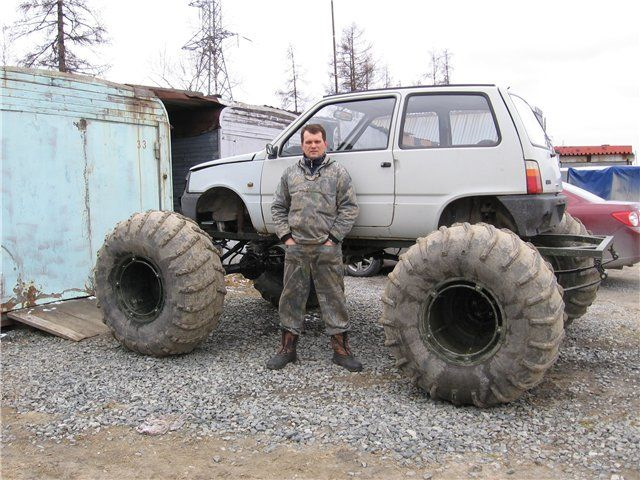

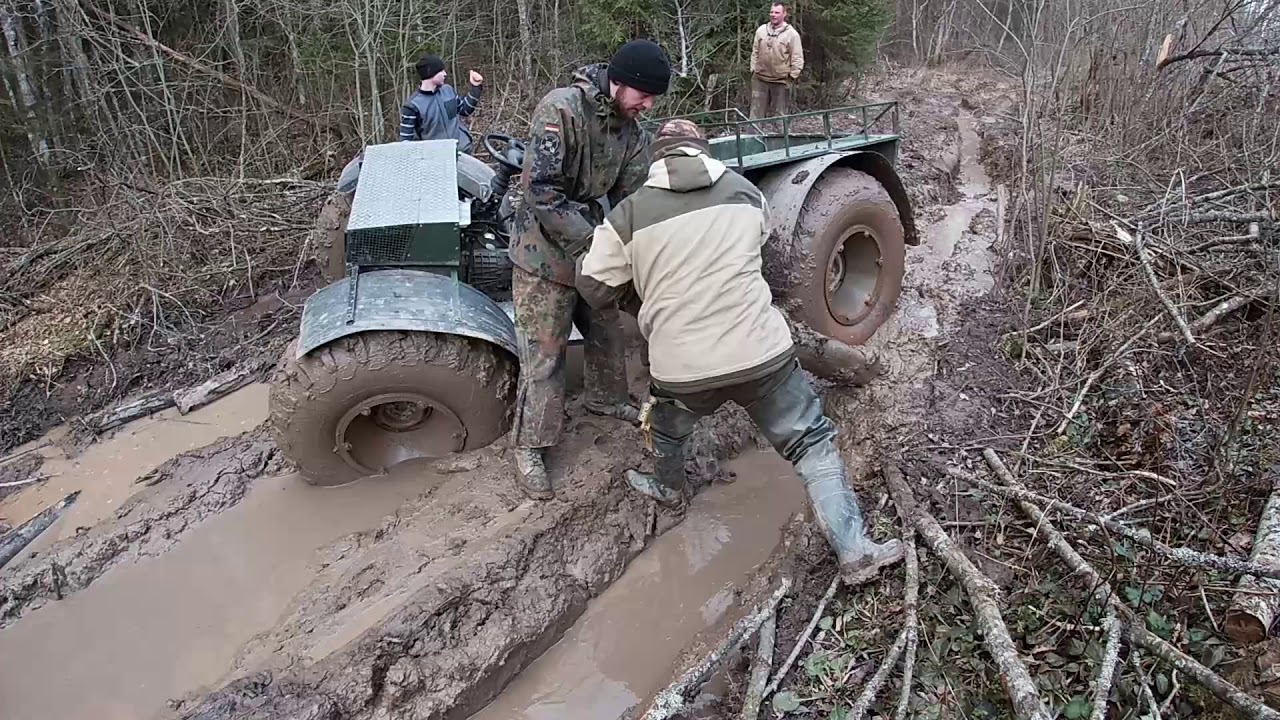

Выбор и установка шин сверхнизкого давления

Ключевым параметром при выборе шин служит грузоподъёмность, которая должна соответствовать весу машины с учётом максимальной загрузки. Рассчитывайте нагрузку на каждое колесо с запасом 20-30%, чтобы избежать деформации корда при экстремальных углах наклона или резких ударах. Обязательно сверяйтесь с индексом нагрузки (LI) в технических характеристиках покрышек.

Оптимальный диаметр для болотоходов варьируется от 1000 до 1500 мм – крупные колёса легче преодолевают грязь и пни за счёт увеличенного пятна контакта. Ширина подбирается исходя из планируемой проходимости: узкие модели (шириной 400-500 мм) маневреннее в лесу, а широкие (до 1000 мм) обеспечивают минимальное давление на грунт в топях. Соотношение высоты и ширины профиля должно быть близко к 1:1.

Критерии выбора резины

Рисунок протектора: "Ёлочка" для глины и снега, "шашки" для торфяников, агрессивные грунтозацепы для каменистой местности
Количество слоёв корда: 4-6 слоёв для лёгких конструкций, 8+ слоёв для тяжёлых машин
Тип камеры: Бескамерные варианты удобнее в ремонте, но камерные устойчивее к боковым проколам

Монтаж требует специализированного оборудования – монтажных лопат с закруглёнными краями и мыльного раствора. Перед установкой тщательно очистите посадочные полки дисков от коррозии, иначе гарантирована разгерметизация. Обод должен иметь H-образный профиль и усиленные бурты высотой не менее 50 мм для надёжной фиксации бортов.

Давление (кгс/см²)	Тип грунта	Эффект
0,2-0,3	Глубокая грязь	Максимальное всплывание
0,4-0,6	Снег/мокрая трава	Баланс проходимости и управляемости
0,8-1,0	Твёрдый грунт/асфальт	Снижение перегрева резины

Обязательно применяйте централизованные системы подкачки с фильтрами осушения воздуха – ручная регулировка 8 колёс занимает до 40 минут. После установки проверьте биение, вращая колесо на подвешенном болотоходе: допустимое отклонение – не более 10 мм по вертикали.

Организация рабочего места в гараже для сборки болотохода

Гаражное пространство требует тщательного зонирования: выделите постоянную площадку под сборку рамы и ходовой части, обеспеченную стационарными точками освещения и розетками 380В для сварочного оборудования. Минимальная высота потолков – 3.5 метра для свободного манипулирования габаритными элементами конструкции, а бетонный пол усиливается стальными плитами в зоне установки гидравлического пресса.

Хранение компонентов организуйте по принципу частоты использования: массивные балки, колёса низкого давления и двигатели размещаются на стеллажах вдоль стен, мелкий крепёж – в прозрачных контейнерах с маркировкой. Обязательно предусмотрите нишу для верстака с тисками и сверлильным станком, удалённую от сварочного поста для защиты электроники от окалины.

Ключевые системы и оснащение

Вентиляция: Принудительная вытяжка с воздуховодами над сварочным столом и зоной покраски
Грузоподъёмность: Кран-балка грузоподъёмностью от 1.5 тонн с передвижной тележкой
Электроснабжение: Отдельный щиток с УЗО на 32А для инвертора и компрессора

Зона	Минимальные размеры	Оборудование
Механическая обработка	4×3 м	Токарный станок, гильотина, УШМ
Сварочный пост	3×3 м	Инвертор, газовый баллон, вытяжка
Сборка ходовой	6×4 м	Подъёмник, стенд для балансировки

Важно: Зону испытаний узлов (например, проверки герметичности пневмосистемы) изолируйте от основного пространства перегородкой из металлической сетки. Для монтажа шин сверхнизкого давления используйте отдельную площадку с пескоструйным аппаратом – резиновая пыль не должна оседать на электрооборудовании.

Установите противопожарный щит с песком и огнетушителем ОВЭ-20 у входа
Проложите кабель под потолком для переносных светильников на магнитных креплениях
Организуйте слив отработанных масел в герметичные ёмкости согласно экологическим нормам
