Самодельный гидравлический ручник для ВАЗ
Статья обновлена: 18.08.2025
Штатный тросовый ручник на классических моделях ВАЗ часто вызывает нарекания: слабая фиксация, быстрый износ и необходимость частых регулировок.
Гидравлический стояночный тормоз решает эти проблемы, обеспечивая надежную блокировку колес за счет давления в контуре и простоту эксплуатации.
В этой статье подробно разберем процесс самостоятельной установки гидроручника на задние барабанные или дисковые тормоза ВАЗ.
Демонтаж штатного ручного тормоза требует тщательной подготовки инструментов. Отсутствие нужных приспособлений приведёт к затягиванию процесса и риску повреждения компонентов.
Все инструменты должны быть проверены на исправность перед началом работ. Особое внимание уделите подъёмным устройствам и крепёжным элементам – от их надёжности зависит безопасность.
Подготовка инструментов для демонтажа штатного ручника
- Ключи и головки: Набор рожковых ключей (8-17 мм), торцевые головки с воротком, трещотка, удлинители. Требуются для откручивания креплений барабанов, тросов и кронштейнов.
- Специнструмент: Съёмник ступичных подшипников, съёмник тормозных барабанов. Необходим при "прикипевших" элементах, которые невозможно демонтировать ударными методами.
- Ручной инструмент: Молоток (резиновый/металлический), монтировка, пассатижи, зубило. Используются для отбивания приржавевших деталей и фиксации компонентов.
- Вспомогательные средства: Проникающая смазка (WD-40), металлическая щётка, ветошь. Применяются для обработки закисших соединений и очистки поверхностей.
- Оборудование: Домкрат, страховочные подставки, противооткатные башмаки. Обязательны для безопасного подъёма и фиксации автомобиля.
| Элемент тормоза | Ключи/инструменты | Особенности демонтажа |
|---|---|---|
| Тросы ручника | Ключ 10-12 мм | Требует снятия фиксаторов с уравнителя |
| Регулятор натяжения | Пассатижи + ключ 13 мм | Обязательна предварительная обработка смазкой |
| Тормозные барабаны | Спецсъёмник + молоток | Запрещено использовать чрезмерные ударные нагрузки |
Снятие заводского тросового стояночного тормоза
Отсоедините отрицательную клемму аккумулятора для предотвращения случайных замыканий. Поднимите рычаг ручника на 2-3 щелчка, чтобы ослабить натяжение тросов – это упростит демонтаж.
Снимите облицовку тоннеля в салоне, открутив крепежные винты. Обеспечьте доступ к механизму рукоятки тормоза и уравнителю (коромыслу), расположенному под кожухом рычага.
Демонтаж тросов и компонентов
В салоне:
- Снимите стопорную шайбу с пальца уравнителя.
- Отсоедините наконечники тросов от коромысла, используя пассатижи для сжатия фиксирующих пружин.
- Выкрутите крепежные гайки рукоятки тормоза и извлеките узел вместе с кожухом.
Под автомобилем:
- Ослабьте контргайки регулировочного механизма возле задних тормозных механизмов.
- Отсоедините концы тросов от рычагов на суппортах или барабанах, сняв стопорные пластины.
- Вытяните тросы из направляющих скоб на днище, предварительно сняв хомуты крепления.
Внимание: При коррозии резьбовых соединений используйте проникающую смазку WD-40. Замените деформированные направляющие втулки на тросах.
| Компонент | Тип крепежа | Инструмент |
|---|---|---|
| Рычаг ручника | Гайки M8 | Головка на 13 |
| Уравнитель тросов | Стопорная шайба | Плоская отвертка |
| Наконечники тросов | Пружинные фиксаторы | Пассатижи |
| Крепление к суппорту | Стопорная пластина | Молоток + пробойник |
После извлечения всех компонентов очистите посадочные места от грязи. Проверьте целостность крепежных отверстий – резьбу при необходимости восстановите метчиком.
Закупка гидравлической жидкости DOT-4 и шлангов
Для гидравлического ручника потребуется качественная тормозная жидкость стандарта DOT-4. Её характеристики (температура кипения от 230°C, вязкость) критичны для безопасной работы системы. Использование жидкостей других стандартов (DOT-3 или DOT-5.1) недопустимо из-за различий в химическом составе и риска повреждения уплотнений.
Шланги должны быть армированными, с металлической оплёткой, рассчитанными на высокое давление (минимум 150 Бар). Длина подбирается индивидуально под компоновку авто: от главного тормозного цилиндра к ручке ручника (~0.5-0.7 м) и от ручки к суппортам (~1.5-2 м на каждое колесо). Обязательно наличие резьбовых наконечников М10×1 мм с обеих сторон.
Спецификация материалов
| Компонент | Требования | Количество |
|---|---|---|
| Жидкость DOT-4 | Сертифицированный производитель (например, Felix, Sintec) | 1 литр |
| Шланги | Армированные, Ø 3-4 мм, оплётка сталь/тефлон | Общая длина 4-5 метров |
Важные нюансы:
- Проверяйте целостность упаковки жидкости – вскрытая тара или помятые канистры могут указывать на впитывание влаги.
- Для соединений потребуются медные шайбы-уплотнители (8-10 шт) и фитинги-переходники при несовпадении резьбы.
- Избегайте дешёвых резиновых шлангов – при нагреве они расширяются, снижая эффективность блокировки.
Выбор подходящего гидравлического цилиндра для ручника
Основным требованием к цилиндру является способность создавать и удерживать давление, сопоставимое с тормозной системой автомобиля. Рабочее давление должно быть не ниже 100-150 бар, чтобы обеспечить надёжную блокировку колёс. Объём рабочей камеры подбирается с учётом характеристик штатного тормозного контура: избыточный объём потребует большого хода рычага ручника, а недостаточный не создаст нужного усилия.
Критически важна компактность цилиндра для размещения в салоне ВАЗ. Оптимальная длина в сжатом состоянии – 100-150 мм, диаметр корпуса 25-40 мм. Обязательно наличие резьбовых портов стандарта М10×1 для интеграции в гидролинию. Предпочтение отдаётся моделям с защитным кожухом штока от грязи и коррозии.
Ключевые параметры и источники
Для самодельного ручника чаще всего адаптируют цилиндры от серийных автомобильных узлов:
- Главные тормозные цилиндры (ГТЦ) от задних тормозов ВАЗ 2108-2115 или классических моделей (типа 2101-2107)
- Рабочие цилиндры сцепления от ВАЗ 2121 «Нива» или Lada Granta
- Гидроцилиндры рулевых реек от легковых иномарок (проверить совместимость резьбы)
| Параметр | Рекомендуемое значение | Последствия нарушения |
|---|---|---|
| Ход штока | 20-35 мм | Короткий ход → недостаточное усилие, длинный → неудобство управления |
| Диаметр поршня | 19-22 мм | Меньший диаметр → высокое усилие на рычаге, больший → риск перегрузки системы |
| Тип возврата | Пружинный | Отсутствие пружины → залипание штока в рабочем положении |
Важно: перед установкой проверьте герметичность цилиндра под давлением 200 бар. Используйте только изделия без следов коррозии на штоке и с целыми уплотнительными манжетами. Для крепления в салоне предусмотрите кронштейн с двумя точками фиксации, исключающий вибрации.
Изготовление кронштейна крепления главного цилиндра
Подготовьте металлическую пластину толщиной 4-5 мм (сталь или алюминий). Перенесите на заготовку контур кронштейна по заранее изготовленному шаблону или используя сам цилиндр для разметки. Учтите расположение монтажных отверстий под цилиндр и точки крепления к кузову.
Аккуратно вырежьте заготовку болгаркой или ножницами по металлу. Обработайте кромки напильником для удаления заусенцев и придания точной формы. При необходимости согните пластину в тисках для создания нужного угла установки цилиндра относительно рычага ручника.
Сборка и монтаж
Просверлите отверстия в кронштейне в следующей последовательности:
- Два отверстия под крепление главного цилиндра (диаметр соответствует болтам цилиндра)
- Три отверстия для фиксации кронштейна к кузову (диаметр 8-10 мм)
- Одно отверстие под ось рычага ручника (диаметр 10-12 мм)
Приложите кронштейн к месту установки (обычно тоннель возле рычага КПП). Проверьте соосность толкателя цилиндра с рычагом ручника. При необходимости скорректируйте форму кронштейна. Зафиксируйте конструкцию струбцинами и наживите крепеж.
Проведите контрольные замеры:
| Параметр | Значение |
| Ход рычага ручника | 30-40 мм до касания цилиндра |
| Зазор толкателя | 1-2 мм в отпущенном состоянии |
| Угол наклона цилиндра | 0-15° от вертикали |
Окончательно затяните все крепежные болты с контролем отсутствия перекосов. Убедитесь в свободном ходе рычага без заеданий по всей траектории.
Установка главного гидравлического цилиндра в салоне
Определите место монтажа цилиндра ручного тормоза в салоне автомобиля. Оптимальным вариантом обычно является зона рядом с рычагом КПП или под приборной панелью со стороны водителя. Убедитесь, что выбранное расположение обеспечивает удобный ход рычага цилиндра и не мешает управлению.
Надежно закрепите главный цилиндр ручника к кузову автомобиля, используя кронштейн или металлические пластины с отверстиями. Применяйте крепеж (болты, гайки, шайбы), исключающий вибрации и смещение узла во время эксплуатации. Проверьте свободу движения толкателя и отсутствие перекосов.
Подключение гидравлической магистрали
Соедините выходной порт главного цилиндра ручника с тормозными суппортами задних колес через медные или стальные трубки и гибкие шланги. Для этого:
- Обрежьте штатную тормозную магистраль, идущую к задним колесам
- Установите тройник перед разделением контуров
- Проложите новую линию от тройника к входному порту цилиндра ручника
- Подключите выход цилиндра к задним тормозным механизмам
Обязательные требования к монтажу:
- Используйте только специализированные тормозные трубки
- Избегайте резких перегибов гидролиний
- Фиксируйте трубки хомутами через каждые 30-40 см
- Защитите магистрали от трения о кузовные элементы
| Этап контроля | Действие |
| Проверка герметичности | Прокачайте систему, нанесите мыльный раствор на соединения |
| Тест работоспособности | Потяните рычаг цилиндра – задние колеса должны блокироваться |
| Фиксация положения | Рычаг должен надежно удерживаться в поднятом положении |
Адаптация рычага ручника под гидравлическую систему

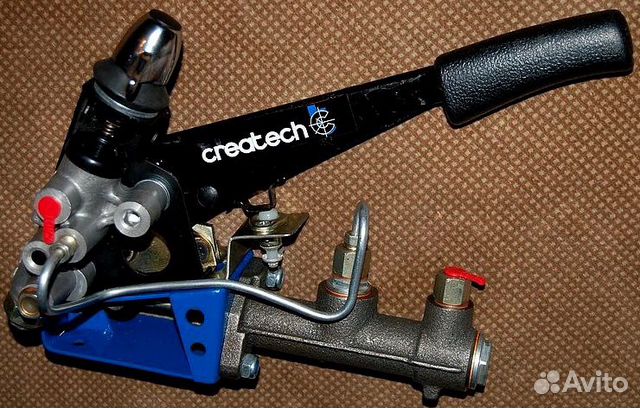

Основная задача – заменить тросовый привод на гидравлический цилиндр, который будет воздействовать непосредственно на рычаг стояночного тормоза. Для этого потребуется демонтировать штатные тросы и установить гидроцилиндр так, чтобы его шток мог тянуть рычаг вверх при подаче давления.
Ключевым моментом является обеспечение правильной геометрии и надежного крепления гидроцилиндра. Его корпус жестко фиксируется к кузову или корпусу ручника через кронштейн, а шток соединяется с отверстием в рычаге ручника, ранее использовавшемся для троса. Необходимо рассчитать и отрегулировать рабочий ход штока: он должен полностью блокировать задние колеса при поднятии рычага и гарантировать полное растормаживание при опускании.
Критические этапы адаптации
Изготовление кронштейна:
- Используйте стальную пластину толщиной 4-5 мм.
- Кронштейн должен повторять форму посадочного места цилиндра и иметь надежные точки крепления к кузову (обычно 2-3 болта М8).
- Предусмотрите регулировочные прорези для точной настройки положения цилиндра относительно рычага.
Соединение штока с рычагом:
- Снимите штатную тягу троса с рычага ручника.
- Установите вместо нее металлическую проушину (можно использовать шаровую опору или втулку от ГРУ).
- Соедините проушину на рычаге со штоком гидроцилиндра через палец с фиксирующим шплинтом.
Параметры гидроцилиндра:
| Ход штока | 30-40 мм (должен обеспечивать полный подъем рычага) |
| Диаметр поршня | 16-19 мм (совместим с ГТЦ переднеприводных ВАЗ) |
| Тип крепления | Проушина или резьба на корпусе/штоке |
Важно! Проверьте отсутствие перекосов при работе рычага – движение штока должно быть строго параллельно плоскости хода рычага. После монтажа прокачайте гидролинию, устраните воздух и обязательно проверьте фиксацию колес на уклоне до начала эксплуатации.
Прокладка магистрали тормозных шлангов по днищу авто
Подготовьте два тормозных шланга подходящей длины (рекомендуется армированные модели от иномарок или гибкие медные трубки), крепежные скобы, болты М6 с гайками, шайбы и термостойкие хомуты. Очистите днище автомобиля от грязи и обработайте участки пути магистрали антикором для защиты от ржавчины.
Проложите шланги параллельно штатной тормозной магистрали ВАЗ, начиная от рычага гидравлического ручника в салоне. Выведите трубки через технологическое отверстие в полу или просверлите новое (обязательно установите резиновый уплотнитель). Ведение по днищу выполняйте строго над лонжеронами или поперечными усилителями, избегая зон выхлопной системы и подвижных элементов подвески.
Технология монтажа и соединения
Фиксируйте шланги через каждые 30–40 см при помощи самодельных скоб из стальной полосы или готовых креплений. Обязательно используйте резиновые прокладки между скобой и трубкой для виброизоляции. В зонах близости к глушителю установите термоэкран из алюминиевого листа или примените термостойкий рукав.
- Соединение с суппортами: Подведите шланги к задним тормозным механизмам. Используйте переходники с резьбой М10×1 (стандарт ВАЗ) для подключения к рабочим цилиндрам.
- Коммутация с главным цилиндром: Установите тройник на выходе ГЦ ручника, распределяя жидкость на левый/правый контуры. Все резьбовые соединения уплотняйте фум-лентой или герметиком.
- Защита от перегибов: Возле рычага подвески оставьте запас шланга 5–7 см петлей для компенсации хода колес.
| Критичные ошибки | Последствия | Решение |
| Провисание шлангов ниже днища | Повреждение при езде по неровностям | Жесткая фиксация к кузовным ребрам |
| Перекрут магистрали | Завоздушивание системы | Проверка свободного положения до фиксации |
| Контакт с выхлопной трубой | Плавление шланга, утечка | Термоизоляция + расстояние ≥15 см |
После прокладки обязательно выполните прокачку тормозной системы ручника и проверьте магистраль под давлением на отсутствие течей. Обработайте места прохода через кузов силиконовым герметиком для защиты от коррозии и влаги.
Изготовление переходников на суппорта задних тормозов
Переходники необходимы для корректного монтажа суппортов от иномарок на заднюю балку ВАЗ. Они компенсируют разницу в геометрии креплений и обеспечивают точное позиционирование тормозного механизма относительно диска.
Конструкция представляет собой стальные пластины с отверстиями под штатные точки крепления на балке и посадочными местами под суппорт. Толщина металла (от 8 мм) и форма определяются конкретной моделью донорского суппорта и зазорами между деталями после примерки.
Процесс изготовления и установки
Материалы и инструменты:
- Стальной лист марки Ст3 или аналоги (толщина 8-12 мм)
- Электролобзик с пилкой по металлу, дрель, набор свёрл
- Болгарка с шлифовальным кругом, напильники
- Штангенциркуль, линейка, керн
- Болты М10х1.25 для крепления суппорта (класс прочности 10.9)
Технологические шаги:
- Снимите штатные суппорта и тормозные диски, очистите посадочные места на балке.
- Приложите новый суппорт к балке, зафиксируйте струбцинами. Измерьте зазоры между крепёжными ушами суппорта и балкой по трём осям.
- Перенесите размеры на стальной лист с учётом:
- Диаметра отверстий под болты балки (Ø10.5 мм)
- Межосевого расстояния отверстий под суппорт
- Необходимых выносов по вертикали/горизонтали
- Вырежьте заготовки болгаркой, обработайте кромки. Просверлите отверстия, соблюдая соосность.
- Примерьте переходник, установив его на балку через проставные втулки (если требуется). Добейтесь:
- Параллельности тормозного диска колодкам
- Зазора 1-1.5 мм между диском и скобой суппорта
- Отсутствия перекосов при затяжке болтов (момент 80-100 Н∙м)
Критические требования:
| Отверстия под болты балки | Ø10.5 мм с допуском +0.1 мм |
| Параллельность плоскостей | Отклонение ≤ 0.2 мм на 100 мм длины |
| Чистота обработки | Шероховатость поверхностей Ra ≤ 12.5 мкм |
После финальной подгонки обработайте переходники антикоррозийным составом. Обязательно проверьте отсутствие вибраций и равномерность износа колодок при пробных торможениях перед эксплуатацией.
Подключение гидравлики к рабочим цилиндрам задних колес
Подсоедините гидравлические магистрали от главного цилиндра ручника к рабочим цилиндрам задних тормозов, предварительно сняв штатные механические тросы. Используйте медные шайбы на резьбовых соединениях для герметизации, избегая перекручивания трубок при затяжке.
Убедитесь, что трубки проложены без резких изгибов, с минимальным расстоянием от подвижных элементов подвески и выхлопной системы. Фиксируйте линии пластиковыми хомутами через каждые 20–30 см на кузовных отверстиях или штатных креплениях.
Пошаговая процедура подключения
- Подготовка цилиндров:
- Очистите посадочные места на суппортах от грязи
- Нанесите медную смазку на резьбу штуцеров
- Подсоединение трубок:
- Наденьте новые медные шайбы на штуцеры
- Затяните гайки ключом на 15–17 Н·м, контролируя соосность
- Проверка трассировки:
- Поверните руль до упора в обе стороны
- Проверьте зазор 3–5 см до шины при полном ходе подвески
| Компонент | Характеристика |
|---|---|
| Диаметр трубок | 4.75 мм (3/16") |
| Тормозная жидкость | DOT 4 |
| Усилие затяжки | 15–17 Н·м |
После монтажа обязательно прокачайте систему, последовательно удаляя воздух через штуцеры рабочих цилиндров. Проверьте отсутствие подтеков на соединениях при давлении 50–70 кгс/см².
Организация герметичных соединений в тормозной магистрали
Надежная герметизация стыков элементов гидролинии ручного тормоза критична для безопасности. Утечка тормозной жидкости приведет к полному отказу стояночной тормозной системы и потере давления в контуре. Используйте исключительно новые медные или латунные штуцера, трубки и фитинги, предназначенные для тормозных систем – старые или неподходящие материалы гарантированно потекут под высоким давлением.
Перед сборкой тщательно очистите резьбовые поверхности всех соединяемых деталей (штуцеров, тройников, цилиндра ручника) от грязи, ржавчины и старого герметика. Контролируйте состояние уплотнительных конусов ("грибков") на концах трубок – малейшие забоины или коррозия требуют замены трубки. Применение силиконовых герметиков или фум-ленты на резьбах категорически запрещено – они разрушаются от контакта с тормозной жидкостью.
Ключевые этапы формирования соединений
- Тормозные трубки: Обрежьте трубку строго перпендикулярно труборезом. Развальцуйте конец трубки специальной двойной вальцовкой (инструмент для "грибка") – получившееся уплотнение должно быть ровным, без трещин или перекосов.
- Резьбовые соединения: Затягивайте гайки штуцеров динамометрическим ключом с усилием, указанным в руководстве к гидроцилиндру ручника (обычно 15-20 Нм). Перетяжка деформирует конус и нарушит герметичность.
- Гибкие шланги: При подключении к суппорту используйте только новые шланги с безупречными уплотнительными шайбами. Заменяйте шайбы при каждом демонтаже.
После сборки всей магистрали обязательна многоэтапная прокачка системы для удаления воздуха. Проверьте каждый стык на сухость, многократно нажимая на рычаг ручника и создавая давление. Любое даже минимальное просачивание жидкости – повод для немедленного перебора соединения.
Проверка отсутствия перегибов в гидравлических шлангах
После установки гидравлического ручника критически важно убедиться в отсутствии перегибов и заломов на всех участках тормозных шлангов. Перегиб даже на одном шланге создаст сопротивление потоку жидкости, снизит эффективность торможения и может привести к полному отказу системы.
Начните с визуального осмотра всей трассы прокладки шлангов от главного цилиндра ручника до рабочих цилиндров задних тормозов. Особое внимание уделите местам:
Ключевые зоны контроля и метод проверки
Используйте следующий алгоритм для детальной проверки:
- Проверка статического положения: Осмотрите шланги при вывешенном автомобиле. Минимальный радиус изгиба должен быть не менее 50 мм. Любой резкий сгиб под острым углом недопустим.
- Проверка в движении: Медленно опустите автомобиль на землю. Проконтролируйте зазоры между шлангами и элементами кузова/подвески при полном ходе отбоя и сжатия амортизаторов.
- Тест на перетяжку: Вручную покачайте подвеску, имитируя работу. Шланги не должны натягиваться, цепляться или тереться о детали.
Типичные проблемные участки на ВАЗ:
| Место | Риск | Решение |
|---|---|---|
| Зона крепления к задней балке | Перегиб при ходе сжатия | Добавить слабину 3-5 см |
| Проход через кузовные проушины | Перетирание об острые кромки | Установить резиновые втулки |
| Возле топливных трубок | Вибрационный износ | Фиксация пластиковыми хомутами |
Финишный тест: После устранения замечаний резко дерните 3-4 раза за рычаг ручника. Шланги не должны дергаться или смещаться. Убедитесь в отсутствии контакта с выхлопной системой. Помните: даже небольшой перегиб снижает давление на 15-20%.
Заправка системы тормозной жидкостью и удаление воздуха
Залейте новую тормозную жидкость DOT 4 в бачок ГТЦ до отметки «MAX». Используйте только свежую жидкость из герметичной упаковки, избегая контакта с влагой или грязью. Подключите прозрачный шланг к штуцеру прокачки заднего правого суппорта (как самого дальнего от ГТЦ), опустив второй конец в чистую емкость с небольшим количеством жидкости.
Попросите помощника плавно нажать педаль тормоза 2-3 раза и удерживать её. Открутите штуцер на ½ оборота – жидкость с пузырьками воздуха начнет вытекать в емкость. Как только педаль достигнет пола, закройте штуцер до упора. Повторяйте процесс, пока из шланга не пойдет чистая жидкость без воздуха. Не допускайте опустошения бачка – доливайте жидкость своевременно.
Порядок прокачки контуров
- Задний правый тормоз (первичный контур ручника).
- Задний левый тормоз (вторичный контур ручника).
- Передний правый тормоз.
- Передний левый тормоз.
При прокачке задних контуров после стандартной процедуры дополнительно прокачайте ручник: помощник должен энергично поднять и опустить рычаг 3-4 раза, затем удерживать его в верхнем положении. В этот момент открутите штуцер соответствующего суппорта до выхода пузырьков. Повторяйте до прекращения появления воздуха.
После прокачки всех колес проверьте герметичность соединений ручника, отсутствие подтеков жидкости и уровень в бачке (на 5-7 мм выше «MAX»). Нажмите педаль тормоза и рычаг ручника – ход должен быть тугим, без провалов. При необходимости повторите прокачку проблемного контура. Утилизируйте отработанную жидкость экологично.
Регулировка хода штока главного гидравлического цилиндра
Правильная настройка хода штока напрямую влияет на четкость срабатывания гидравлического стояночного тормоза и предотвращает подклинивание механизма.
Основная цель – обеспечить свободный ход штока 3-5 мм при отпущенной рукоятке и полный контакт колодок с диском при активации системы.
Пошаговая процедура
- Ослабьте контргайку на штоке цилиндра (расположена за проушиной крепления к тяге).
- Вращайте шток цилиндра вокруг оси для изменения его рабочей длины:
- Укорочение штока (против часовой стрелки) – увеличивает зазор между колодками и диском
- Удлинение штока (по часовой стрелке) – уменьшает зазор
- Проверьте свободный ход рукоятки: при отпущенном состоянии должен сохраняться люфт 3-5 мм до начала движения штока.
- Затяните контргайку с моментом 15-20 Н·м, фиксируя достигнутую длину штока.
- Протестируйте систему: при полном поднятии рукоятки задние колеса должны блокироваться без усилия.
Контрольные параметры после регулировки:
| Свободный ход рукоятки | 3-5 мм |
| Ход штока при активации | 6-8 мм |
| Усилие блокировки колес | ≤ 25 кг |
Важно: Регулировку выполняйте только при снятом давлении в системе (отсоединенный шланг или прокачанные тормоза). После настройки обязательна проверка герметичности соединений.
Проверка герметичности всех соединений под давлением
Соберите систему полностью, включая тормозные шланги, тройники, цилиндр и рукоятку. Залейте тормозную жидкость в бачок ГТЦ и прокачайте контур традиционным способом, удаляя воздух через штуцеры рабочих цилиндров до появления плотной струи без пузырей. Наденьте защитные очки – жидкость едкая и может брызнуть под давлением.
Создайте давление в системе: резко потяните рукоятку гидроручника 3-5 раз до ощутимого сопротивления. Удерживая рычаг в затянутом положении, внимательно осмотрите всю трассу на предмет протечек. Особое внимание уделите местам резьбовых соединений и участкам ввода трубок в фитинги.
Критические точки контроля
- Резьбовые стыки фитингов и тройников: капли или мокрые потёки на гайках указывают на негерметичность.
- Уплотнения поршня цилиндра: следы жидкости на корпусе цилиндра ниже пыльника.
- Штуцеры рабочих цилиндров: подтёки у оснований гаек или по резьбе.
- Тормозные трубки в местах изгибов: микротрещины могут проявиться влажными пятнами.
Обнаружив течь, немедленно стравите давление через штуцер прокачки, ослабьте проблемное соединение, проверьте целостность конусных уплотнений (если используются) и состояние резьбы. Затяните гайки динамометрическим ключом с усилием, указанным в спецификации к фитингам (обычно 15-25 Нм). Повторяйте проверку до полного отсутствия протечек – даже незначительные подкапывания недопустимы.
Установка защитных кожухов на гидравлические линии
Защитные кожухи предотвращают повреждение тормозных шлангов о острые кромки кузова, подвижные элементы подвески или выхлопную систему. Используйте термостойкие гофрированные трубки из пластика (нейлон) или металлические оплётки, устойчивые к тормозной жидкости и температурным перепадам.
Нарежьте кожухи отрезками, соответствующими длине каждого гидравлического шланга, с запасом 3-5 см на изгибы. Снимите фитинги с концов шлангов (если позволяет конструкция), наденьте кожух, затем заново обожмите концы. Если демонтаж невозможен, аккуратно разрежьте кожух вдоль, наденьте на шланг и зафиксируйте термоусадкой.
Ключевые этапы монтажа
- Фиксация стяжками: Каждые 15-20 см стягивайте кожух нейлоновыми хомутами. Усильте крепление возле мест крепления к кузову и рядом с суппортами.
- Зазоры от источников тепла: Обеспечьте расстояние ≥10 см от выхлопной трубы. На этих участках используйте исключительно металлические кожухи или термоизоляционные прокладки.
- Проверка подвижности: Убедитесь, что кожух не натягивается при полном ходе подвески и повороте руля. Исключите контакт с вращающимися деталями (ШРУСы, приводы).
| Тип кожуха | Применение | Особенности |
|---|---|---|
| Пластиковый гофр | Салон, зоны без нагрева | Гибкий, дешёвый, боится высоких температур |
| Металлическая оплётка | Моторный отсек, возле выхлопа | Термостойкий, требует защиты от влаги |
Фиксация рычага ручника в салоне ВАЗ
Надежная фиксация рычага гидравлического ручника критична для безопасности – любой сдвиг во время движения приведет к блокировке колес. Рычаг должен жестко крепиться к полу или тоннелю кузова, исключая вибрации и самопроизвольное срабатывание системы.
Оптимальное место установки – справа от водителя, в зоне стандартного расположения "ручника" (между сиденьем и дверью). Учитывайте эргономику: ход рычага не должен мешать переключению передач, а кнопка разблокировки обязана оставаться легко доступной для пальцев.
Порядок монтажа
- Разметка точек крепежа
Приложите кронштейн рычага к выбранному участку тоннеля. Через монтажные отверстия маркером наметьте центры сверловки, убедившись в отсутствии проводки/топливных магистралей под металлом. - Подготовка основания
- Просверлите отверстия Ø 8-10 мм согласно разметке
- Зачистите заусенцы, обезжирьте поверхности
- Нанесите антикоррозийный грунт на края отверстий
- Установка рычага
Закрепите кронштейн через резиновые демпферы болтами М8 (минимум 4 шт.) с подложенными шайбами увеличенного диаметра. Контргайки обработайте фиксатором резьбы. Проверьте отсутствие люфта приложением усилия к рычагу в разных направлениях.
| Тип крепежа | Рекомендации |
| Болты | Класс прочности 8.8, длина ≥ 25 мм |
| Демпферы | Резина толщиной 5-8 мм (снижает вибрации) |
| Доп. усиление | Стальные пластины 2-3 мм под гайками при тонком металле тоннеля |
Важно: После фиксации проверьте свободный ход рычага – при максимальном подъеме тросы не должны натягиваться до предела. Регулировка осуществляется позже на суппортах.
Тестирование работоспособности на неподвижном автомобиле
Установите автомобиль на ровную площадку с твердым покрытием, заглушите двигатель и включите нейтральную передачу. Плавно поднимите рычаг гидравлического ручника до упора, контролируя усилие по показаниям манометра (если установлен).
Попытайтесь вручную толкнуть автомобиль с приложением умеренной силы в разных направлениях. Корпус машины не должен смещаться ни на миллиметр – полная блокировка задних колес обязательна. При наличии помощника можно имитировать попытку трогания кратковременным включением первой передачи.
Критерии успешного теста
- Абсолютная неподвижность при толкании руками
- Отсутствие скрипов/стуков из тормозных механизмов
- Мгновенная блокировка колес при поднятии рычага
| Проблема | Признак |
|---|---|
| Недостаток давления | Автомобиль медленно смещается под нагрузкой |
| Воздух в системе | Мягкий ход рычага, "провалы" при фиксации |
| Утечка жидкости | Падение уровня в бачке, масляные пятна на суппортах |
При выявлении неполадок немедленно заглушите двигатель и выполните диагностику: проверьте целостность гидролиний, герметичность соединений, уровень тормозной жидкости. Повторное тестирование допускается только после устранения всех дефектов.
Проверка эффективности торможения при движении на малой скорости
После установки гидравлического ручника на ВАЗ обязательно выполните тестирование системы на безопасном закрытом участке. Начните с движения по прямой на скорости 10-15 км/ч, плавно затяните рычаг ручника и наблюдайте за поведением автомобиля. Задние колеса должны уверенно блокироваться без задержки, при этом передняя ось сохраняет управляемость.
Проверьте синхронность срабатывания тормозов: машина должна замедляться без увода в сторону. Если наблюдается неравномерное блокирование колес (например, заносит влево/вправо), это указывает на разбалансировку давления в контурах или воздух в системе. Дополнительно убедитесь, что рычаг возвращается в исходное положение без заеданий после отпускания.
Критерии успешного теста
- Полная блокировка задних колес при усилии на рычаге не более 3-5 щелчков храповика
- Отсутствие вибраций и посторонних шумов (скрежет, шипение)
- Автомобиль останавливается в пределах 2-3 метров при скорости 15 км/ч
- Безотказное растормаживание после сброса рычага
Проведите минимум 5-7 повторных проверок, контролируя нагрев тормозных дисков (рукой через 2-3 минуты после остановки). Перегрев свидетельствует о неполном растормаживании. Для объективной оценки привлеките помощника: пусть он визуально фиксирует момент блокировки колес и траекторию торможения.
Регулировка усилия срабатывания ручного тормоза
Правильная регулировка гидравлического ручника обеспечивает надежную фиксацию автомобиля на уклоне и предотвращает самопроизвольное движение. Оптимальное усилие достигается балансом между минимальным количеством щелчков рычага при срабатывании и полным разжатием колодок после опускания. Недостаточное натяжение приводит к неэффективному торможению, чрезмерное – к подклиниванию механизмов и ускоренному износу.
Для работы потребуются: домкрат с подставками, набор рожковых ключей (обычно 10-13 мм), плоская отвертка, перчатки. Автомобиль должен стоять на ровной площадке с разгруженной задней осью (поднимите заднюю часть, установив на козлы). Перед регулировкой убедитесь в отсутствии воздуха в системе и целостности тросов.
Пошаговый алгоритм регулировки
Ослабление контргайки: Найдите регулировочный узел под автомобилем – обычно он расположен на балансире тросов под днищем (у заднеприводных ВАЗ) или в салоне под пластиковой накладкой рукоятки (у переднеприводных моделей). Ослабьте контргайку ключом на 13 мм.
Корректировка натяжения: Вращайте регулировочную гайку (ключом 10 мм):
- По часовой стрелке – увеличивает натяжение тросов (усилие срабатывания)
- Против часовой стрелки – уменьшает натяжение
Контроль хода рычага: Проверяйте результат после 1-2 оборотов гайки:
- Поднимите рукоятку до упора – должно быть 4-6 отчетливых щелчков храповика
- Заведите двигатель, включите 1 передачу, плавно трогайтесь с поднятым ручником – задние колеса должны блокироваться
- Опустите рычаг – колеса должны вращаться свободно без посторонних шумов
Фиксация настроек: Удерживая регулировочную гайку отверткой, затяните контргайку с усилием 15-20 Н·м. Повторно проверьте работу на тестовом подъеме (15-20°). Если автомобиль удерживается на 5 щелчке и катится на 1-2 – регулировка выполнена корректно.
| Параметр | Норма | Ошибка |
|---|---|---|
| Количество щелчков | 4-6 | Менее 4 / более 7 |
| Усилие подъема рычага | 15-25 кгс | Рывки, заедание |
| Ход колеса после отпускания | Свободное вращение | Сопротивление, трение |
Важно! Если регулировка не дает результата – проверьте целостность тросов (обрыв, коррозия), износ колодок или деформацию рычагов в барабанах. На моделях с дисковыми тормозами (ВАЗ-2110+) убедитесь в исправности винтового механизма суппорта.
Диагностика возможных утечек после первых поездок
После установки гидравлического ручника и первых тестовых поездок тщательно проверьте всю систему на предмет утечек тормозной жидкости. Даже незначительная течь снизит эффективность тормозов и создаст аварийную ситуацию. Уделите диагностике минимум 15-20 минут, проверяя каждый узел при хорошем освещении.
Начинайте осмотр с главного цилиндра ручника в салоне: убедитесь в сухости штока, проверьте уплотнители и места подключения трубок. Затем перейдите к моторному отсеку и подкапотному пространству, где проложены магистрали – ищите капли жидкости или влажные пятна на соединениях. Обязательно осмотрите рабочие цилиндры задних тормозов и гибкие шланги возле суппортов.
Типичные места утечек и методы устранения
| Место утечки | Признаки | Действия |
|---|---|---|
| Резьбовые соединения | Капли на гайках, мокрые потёки | Дожмите ключом с усилием 15-20 Н·м, замените уплотнительные шайбы |
| Уплотнители цилиндров | Жидкость на пыльниках, влага вокруг поршней | Замените ремкомплект цилиндра, прокачайте систему |
| Тормозные шланги | Трещины, вздутия, проступающая жидкость | Немедленная замена шланга, проверка качества фитингов |
| Стыки трубок | Подтёки в местах обжима/пайки | Повторная развальцовка или замена участка трубки |
Проверяйте уровень тормозной жидкости в бачке после каждой поездки в течение первых 100 км. Если уровень падает, а видимых следов утечки нет – используйте белую бумагу, подложенную под все узлы на ночь: мельчайшие капли проявятся четкими пятнами. Никогда не игнорируйте запах тормозной жидкости или мягкость педали ручника – это прямое указание на разгерметизацию.
Регулярное обслуживание самодельной гидросистемы ручника критически важно для безопасности. Пренебрежение процедурами может привести к отказу тормозов и аварийной ситуации.
Основные аспекты включают контроль герметичности, состояние жидкости и функциональность механических компонентов. Соблюдайте регламенты и используйте только рекомендованные материалы.
Рекомендации по обслуживанию самодельной гидравлической системы
Еженедельно выполняйте визуальный осмотр на предмет:
- Подтёков тормозной жидкости в местах соединений
- Вздутий или трещин на шлангах
- Коррозии металлических трубок и кронштейнов
График обслуживания
| Периодичность | Процедура | Материалы |
|---|---|---|
| Каждые 3 месяца | Проверка уровня жидкости в бачке | DOT 4/5.1 |
| Раз в год | Полная замена жидкости с прокачкой | Свежая DOT 4/5.1, чистая ветошь |
| Каждые 20 тыс. км | Диагностика суппортов: смазка направляющих, очистка поршней | Смазка Molykote CU-7439 |
При прокачке системы соблюдайте последовательность:
- Заполните бачок до максимума
- Наденьте прозрачный шланг на штуцер суппорта
- Откройте штуцер на ½ оборота, нажмите ручник 3-5 раз
- Закройте штуцер при появлении пузырьков в шланге
- Повторите для второго контура
Важно: используйте только тормозную жидкость с маркировкой DOT 4 или DOT 5.1. Смешивание разных типов жидкостей недопустимо. При замене шлангов применяйте только армированные тормозные шланги с рабочей температурой до +200°C.
Список источников
При подготовке материала использовались технически достоверные источники, посвященные тюнингу тормозной системы автомобилей ВАЗ. Акцент сделан на ресурсах с практическими инструкциями и рекомендациями специалистов.
Все указанные ниже материалы содержат детальные схемы, описания комплектующих и предупреждения о критических нюансах установки. Автор настоятельно рекомендует перепроверять информацию в нескольких источниках перед началом работ.
- Тематические ветки на крупных автомобильных форумах (Drive2, VazClub)
- Видео-инструкции по сборке и подключению гидроручника от автослесарей
- Технические мануалы по тормозным системам ВАЗ классической серии
- Статьи с порталов по тюнингу отечественных авто (например, «За Рулем»)
- Обзоры комплектов для переоборудования от производителей (BSR, K-Sport)
- Специализированные СТО, публикующие кейсы установки
