Самодельный проектор на лобовое стекло - наш опыт и отзывы

Статья обновлена: 18.08.2025

Установка проектора на лобовое стекло перестала быть прерогативой дорогих комплектаций. Всё больше автолюбителей выбирают путь самостоятельной сборки этого решения.

Самодельные проекторы привлекают не только низкой стоимостью, но и возможностью тонкой настройки под личные нужды. Водители интегрируют их для вывода скорости, навигационных подсказок или данных смартфона прямо в поле зрения.

Реальные отзывы тех, кто уже собрал и использует такие системы, раскрывают важные нюансы: от простоты монтажа и читаемости информации до скрытых сложностей и ограничений самодельных конструкций.

Перечень компонентов для самодельной сборки

Для создания проектора на лобовое стекло потребуется набор ключевых электронных и оптических компонентов. Без них реализация функциональной системы невозможна.

Каждый элемент выполняет конкретную задачу в цепи формирования и отображения информации. Совместимость деталей напрямую влияет на качество результата.

Основные элементы системы

Мини-проектор – ядро системы (например, Pico-проектор). Требует поддержки HDMI/MHL и высокой яркости (от 50 люмен).
Односторонняя отражающая пленка – наносится на стекло для создания видимой "голограммы".
Плоское зеркало (40x60 мм) – перенаправляет луч проектора под нужным углом.
Микрокомпьютер (Raspberry Pi Zero/Arduino) – обрабатывает и транслирует данные на проектор.
Датчик OBD-II – считывает параметры авто (скорость, обороты, ошибки).
USB-хаб с питанием – объединяет периферию и стабилизирует напряжение.

Дополнительные компоненты	Назначение
Корпус (3D-печать/пластик)	Защита электроники от вибраций и пыли
Магнитные крепления	Фиксация проектора на торпедо без сверления
Провода micro-USB/HDMI	Соединение устройств между собой
Темный светофильтр	Усиление контраста днем

Выбор мини-проектора с подходящими характеристиками

Ключевой критерий – яркость, измеряемая в люменах (ANSI). Для дневного использования потребуется минимум 1000 люмен, но даже с этим показателем изображение может теряться при ярком солнце. Ночью достаточно 300–500 люмен, но проекторы с заявленной яркостью ниже 800 люмен часто не справляются с условиями частичного затемнения салона.

Разрешение напрямую влияет на четкость текста и мелких деталей (навигационных подсказок, значков). Минимум – HD (1280x720), хотя Full HD (1920x1080) заметно комфортнее. Обратите внимание на реальное разрешение: некоторые проекторы используют интерполяцию, что ухудшает качество.

Дополнительные параметры для оценки

Фокусировка: Ручная фокусировка обязательна. Автофокус бюджетных моделей часто некорректно работает на лобовом стекле.
Контрастность: Выше 1000:1 – иначе темные элементы (например, ночная карта) сливаются с фоном.
Угол проекции (коррекция трапеции): Вертикальная коррекция ±40° критична для установки ниже линии стекла без искажений.

Практические нюансы: Учитывайте рабочую температуру – дешевые LED-проекторы перегреваются летом в закрытом авто. Габариты и крепление должны позволять стабильную фиксацию на торпедо. Разъемы (HDMI для смартфонов/зеркалинга, USB-C для питания) обязательны.

Параметр	Минимум	Рекомендуемо
Яркость	800 люмен	1200+ люмен
Разрешение	1280x720 (HD)	1920x1080 (Full HD)
Контрастность	800:1	2000:1

Важно: Тестируйте проектор перед постоянной установкой. Даже подходящие по характеристикам модели могут давать "мыльную" картинку на изогнутом стекле или страдать от вибраций.

Компактные дисплеи HUD как альтернатива проектору

Владельцы, отказавшиеся от проекторов в пользу готовых HUD-дисплеев, отмечают их ключевое преимущество – отсутствие необходимости в сложной настройке фокусировки и юстировки. Такие устройства просто крепятся на торпедо и проецируют чёткое изображение прямо на ветровое стекло без искажений, что критично при движении на высокой скорости.

Многие пользователи подчёркивают универсальность современных HUD: они синхронизируются с автомобилем через OBD-II развод, выводя не только скорость, но и обороты двигателя, температуру охлаждающей жидкости, напряжение бортовой сети и даже ошибки ЭБУ. Это превращает их в многофункциональный информационный центр, недоступный большинству самодельных проекторов.

Сравнительные преимущества

Устойчивость к засветке: Встроенные поляризационные фильтры обеспечивают видимость данных даже при ярком солнце
Автоматическая регулировка яркости: Датчики освещённости адаптируют контрастность под условия дороги
Компактность: Модели типа HUDWAY Drive занимают меньше места, чем проектор с зеркальным блоком

Критерий	Самодельный проектор	Готовый HUD
Время установки	2-5 часов	5-15 минут
Читаемость днём	Требует доп. плёнки	Штатная оптическая система
Совместимость	Ручная калибровка	Автоподбор параметров

Главным недостатком коммерческих HUD пользователи называют ограниченные возможности кастомизации интерфейса – данные отображаются в фиксированных зонах экрана. Впрочем, для большинства водителей приоритетом остаётся моментальная считываемость показаний без отрыва глаз от дороги, где серийные решения демонстрируют неоспоримое преимущество.

Где расположить проектор в салоне автомобиля

Правильное расположение проектора критично для четкости изображения и безопасности. Место должно обеспечивать прямой угол проекции на лобовое стекло без физических помех.

Ключевые критерии выбора: стабильность крепления, отсутствие вибраций, удобная прокладка проводов и сохранение обзора дороги. Учитывайте конструкцию салона вашей модели авто.

Оптимальные варианты установки

Торпедо (передняя панель): Центральная часть возле лобового стекла – популярный выбор. Требует нескользящей подложки для предотвращения смещения.
Кронштейн на лобовое стекло: Специальные присоски или липучки. Обеспечивают минимальное расстояние до экрана, но могут создавать слепые зоны.
Солнцезащитный козырек: Крепление на внутренней стороне козырька. Подходит для компактных моделей, но ограничивает регулировку угла.
Потолочное крепление: Фиксация у зеркала заднего вида. Сложный монтаж, зато полностью освобождает торпедо и обеспечивает стабильность.
Центральная консоль: Только для моделей с широким углом проекции. Риск искажения картинки и отвлечения внимания водителя.

Важные нюансы: Избегайте мест возле вентиляционных дефлекторов (перегрев/запотевание). Проверяйте видимость проекции при ярком солнце. Используйте демпфирующие прокладки для гашения вибраций. Обязательно тестируйте расположение перед финальной фиксацией.

Крепление проектора на торпедо с помощью двустороннего скотча

Основным преимуществом такого метода монтажа пользователи называют простоту и скорость установки – не требуется сверлить панель или использовать сложные кронштейны. Многие отмечают, что качественный толстый скотч (типа VHB или автомобильного) выдерживает вибрации и перепады температур, надежно фиксируя компактный проектор даже на неровных поверхностях торпедо.

Однако в отзывах подчеркивают критическую важность подготовки основания: обезжиривание спиртом и прогрев скотча феном перед приклеиванием. Без этого нагревшаяся летом панель может привести к отклеиванию устройства. Также распространены жалобы на остатки клея после демонтажа, которые сложно удалить без повреждения пластика.

Типичные наблюдения из отзывов

При выборе и использовании скотча автовладельцы рекомендуют:

Использовать специализированные марки: 3М VHB, Scotch Extreme или аналог толщиной от 1.5 мм
Проверять совместимость с материалом торпедо (рифленый пластик требует большего слоя клея)
Вырезать несколько узких полос вместо одного куска для лучшего контакта с поверхностью

Сравнение результатов по типам крепления:

Параметр	Двусторонний скотч	Вакуумная присоска
Стабильность на ухабах	Хорошая (при правильном монтаже)	Средняя (может отпадать)
Влияние на панель	Риск повреждения покрытия	Без следов
Срок службы	1-3 года	Менее 1 года

Для тяжелых проекторов советуют комбинировать скотч с дополнительной страховкой – например, прозрачной силиконовой подложкой, распределяющей нагрузку. В зимний период первый запуск рекомендуют проводить после прогрева салона во избежание отклеивания.

Изготовление отражающей пленки на стекло

Основная задача пленки – создать полупрозрачный зеркальный слой, отражающий проекцию от HUD-проектора без затемнения обзора через стекло. Для этого потребуется специальная световозвращающая пленка (например, Llumar или Avery Dennison), острый канцелярский нож, монтажная жидкость (раствор воды с парой капель шампуня), ракель и строительный фен.

Тщательно вымойте и обезжирите лобовое стекло спиртовым раствором. Распылите монтажную жидкость на очищенную поверхность стекла и внутреннюю сторону пленки – это предотвратит преждевременное прилипание и позволит корректировать положение. Аккуратно наложите пленку на зону проекции, разгладьте ракелем от центра к краям, выгоняя пузыри и излишки жидкости.

Ключевые этапы формовки и фиксации

Подгонка по контуру: прогрейте края феном (t~60°C) и плотно прижмите пленку к изгибам стекла резиновым шпателем.
Удаление влаги: оставьте авто на солнце или прогрейте стекло изнутри для испарения остатков жидкости (2-5 дней).
Обрезка излишков: после полной адгезии подрежьте ножом края в 1-2 мм от уплотнителей.

Материал	Плюсы	Минусы
Акриловая пленка (Oracal)	Дешевизна, простота резки	Желтеет через 6-12 месяцев
Полиуретановая (3M Scotchcal)	УФ-стойкость, срок службы 3-5 лет	Сложность монтажа на сложные кривизны

Важно: при образовании крупных пузырей проколите их иглой и прогладьте ракелем. Для устранения мелких дефектов используйте силиконовый валик. Не допускайте пересыхания жидкости под пленкой до завершения разглаживания – это приведет к необратимым морщинам.

Система подвода питания от прикуривателя

Подавляющее большинство пользователей проекторов HUD используют для питания разъём прикуривателя автомобиля как наиболее доступное и безопасное решение. Это исключает необходимость вмешательства в штатную электропроводку машины и позволяет быстро демонтировать устройство при необходимости. Стандартное напряжение 12В идеально соответствует требованиям типовых проекторов, а предохранитель в цепи минимизирует риски короткого замыкания.

Основная сложность заключается в правильном выборе и монтаже переходника с USB на штекер прикуривателя, так как проекторы обычно питаются от 5В. Использование некачественных китайских адаптеров часто приводит к нестабильной работе дисплея – мерцанию, самопроизвольным отключениям или помехам на проекции. Особенно критично это при низких температурах, когда дешёвые компоненты теряют заявленные характеристики.

Ключевые аспекты подключения

При организации питания учитывайте следующие моменты:

Длина кабеля: Излишне длинный провод (более 1.5м) создаёт путаницу в салоне, а короткий (менее 0.8м) ограничивает варианты размещения проектора
Качество адаптера: Рекомендуются модели с металлическим корпусом, ферритовым фильтром (цилиндр на проводе) и выходным током не менее 2А
Расположение прикуривателя: При нижнем расположении гнезда (у коробки передач) кабель может пережиматься ногами пассажира

Типичные проблемы и решения:

Проблема	Причина	Решение
Проектор отключается на неровной дороге	Ненадёжный контакт в гнезде	Замена адаптера на модель с пружинной гильзой контактов
Полосы на проекции при работающем двигателе	Помехи от генератора	Установка помехоподавляющего ферритового кольца
Не включается при морозе ниже -15°C	Падение напряжения в дешёвом кабеле	Использование проводов с сечением жил от 0.75 мм²

Опытные автовладельцы советуют подключать проектор через отдельный USB-хаб с внешним питанием, если в прикуриватель уже включены другие устройства (видеорегистратор, навигатор). Это предотвращает просадку напряжения и обеспечивает стабильную яркость проекции даже при одновременной работе нескольких гаджетов. Для машин с системой start-stop обязательна установка адаптера с встроенным стабилизатором, защищающим от скачков напряжения при перезапуске двигателя.

Подключение к диагностическому разъему OBD-II

Основное преимущество подключения проектора HUD через OBD-II порт – прямой доступ к данным электронных систем автомобиля без дополнительных датчиков. Разъем стандартизирован и расположен в зоне доступности водителя (обычно под рулевой колонкой или в районе бардачка), что упрощает монтаж.

При таком подключении проектор получает актуальную информацию о скорости вращения колес, оборотах двигателя, напряжении бортовой сети, температуре охлаждающей жидкости и кодах ошибок напрямую из ЭБУ. Это исключает расхождения с показаниями штатных приборов и обеспечивает высокую точность данных.

Практические аспекты подключения

Типовой алгоритм установки:

Найти 16-контактный разъем OBD-II (стандартное расположение – в пределах 1 метра от рулевой колонки).
Подключить совместимый кабель проектора к разъему до щелчка фиксатора.
Проложить провод вдоль торпедо с фиксацией стяжками (избегая зоны срабатывания подушек безопасности).
Завести двигатель для автоматической активации проектора.

Критические нюансы:

Проверьте совместимость протокола (ISO 15765-4 CAN – самый распространенный для авто после 2003 г.)
При постоянном подключении мониторьте напряжение – некоторые проекторы не отключаются при заглушенном двигателе
Используйте только экранированные кабели для защиты от помех

Проблема	Решение
Проектор не определяет данные	Проверить совместимость OBD-протоколов авто и устройства
Прерывистый сигнал	Заменить кабель на экранированный, избегать соседства с БУ двигателя
Ошибка CAN-bus	Отключить проектор, перезапустить ЭБУ снятием клеммы АКБ на 10 мин

Отзывы пользователей отмечают преимущество OBD-II подключения в сравнении с GPS-модулями: мгновенное отображение параметров без задержек, работа в тоннелях, точное считывание оборотов двигателя. Основной недостаток – невозможность отображения навигационных данных без дополнительных модулей.

Получение данных о скорости через CAN-шину

Для считывания скорости автомобиля через CAN-шину потребуется CAN-адаптер (например, MCP2515 с контроллером Arduino или готовый OBD-II сканер ELM327) и доступ к диагностическому разъёму OBD-II (обычно расположен под рулевой колонкой). Адаптер подключается к шине CAN-High (CAN-H) и CAN-Low (CAN-L), обеспечивая физический интерфейс для обмена данными.

Скорость передаётся в виде CAN-кадра с уникальным идентификатором (ID), специфичным для марки авто. Например, у Volkswagen ID часто 0x1A0, у Toyota – 0x0B4, у Hyundai – 0x4B0. Данные о скорости содержатся в 1-2 байтах кадра и требуют конвертации по формуле производителя (обычно: значение байта * множитель = км/ч).

Ключевые этапы реализации

Поиск ID скорости: Использование ПО (CANalyzer, SavvyCAN) или ручной перебор ID при движении авто.
Декодирование данных: Анализ структуры кадра (позиция байтов, масштабный коэффициент). Например: Скорость = (Byte[1] * 256 + Byte[2]) * 0.01.
Фильтрация шины: Настройка адаптера на приём только нужных ID для снижения нагрузки.

Компонент	Пример	Назначение
CAN-адаптер	ELM327, MCP2515	Физическое подключение к шине
Контроллер	Arduino, Raspberry Pi	Обработка и конвертация данных
Софт для декодирования	Python-can, Arduino-CAN	Чтение RAW-данных, расчёт скорости

Важно: Для корректной работы требуется точное знание параметров шины (скорость передачи 500 кбит/с для CAN-C, 125 кбит/с для CAN-B) и структуры кадров. Ошибки в декодировании приведут к неверному отображению скорости на проекторе.

Программирование Arduino для вывода данных

Основная задача скетча – сбор информации с датчиков автомобиля через OBD-II (например, скорость, обороты двигателя, температура охлаждающей жидкости) или внешних сенсоров (GPS-модуль, акселерометр), преобразование этих данных в читаемый формат и передача на дисплей проектора. Для работы с OBD-II потребуется специализированный шилд (например, ELM327) и библиотеки типа OBD2 или ELMduino, которые упрощают запрос параметров по протоколам CAN/K-Line.

Код должен обеспечить стабильное обновление информации без мерцания. Для этого используется буферизация вывода и оптимизация циклов. Критично настроить частоту опроса датчиков (обычно 5-10 Гц для OBD, 1-5 Гц для GPS), чтобы избежать перегрузки процессора и задержек. Данные форматируются в текстовые строки с помощью функций sprintf() или String.concat(), после чего отправляются на дисплей через интерфейсы UART (для OLED/LCD экранов) или SPI/I2C.

Ключевые элементы скетча

Инициализация интерфейсов: настройка UART для OBD-адаптера, подключение дисплея через SPI/I2C.
Чтение данных: цикличный запрос к OBD/GPS-модулям с обработкой ошибок (таймауты, проверка CRC).
Фильтрация: сглаживание значений (например, скользящее среднее для скорости) для устранения "дребезга".
Форматирование: создание строк вывода с единицами измерения (км/ч, °C) и выравниванием.
Вывод на экран: использование библиотек (Adafruit_SSD1306, U8g2) для отрисовки текста/графики.

Пример фрагмента кода для вывода скорости и оборотов:

void loop() {
if (obd.readPID(SPEED_PID, speed)) { // Чтение скорости
display.setCursor(0, 10);
display.print("Скорость: ");
display.print(speed);
display.print(" км/ч");
}
if (obd.readPID(RPM_PID, rpm)) { // Чтение RPM
display.setCursor(0, 30);
display.print("Обороты: ");
display.print(rpm);
}
display.display(); // Обновление экрана
delay(150); // Задержка для стабильности
}

Библиотека	Назначение
U8g2	Универсальное управление OLED/LCD с поддержкой шрифтов
TinyGPS++	Парсинг NMEA-данных с GPS-приемника
Adafruit_Sensor	Работа с акселерометрами/гироскопами

При отладке уделите внимание энергоэффективности (отключение неиспользуемых периферийных модулей) и защите от сбоев (watchdog timer, перезагрузка при зависании). Для проекторов с зеркальным отображением добавьте функцию инверсии текста в коде. Готовый скетч рекомендуется протестировать на симуляторе (например, Wokwi) перед установкой в авто.

Сборка проекционного модуля в защищенном корпусе

Основой конструкции служит герметичный корпус от электрооборудования IP65, выбранный с учетом вибрационных нагрузок и перепадов температур. Внутрь устанавливается мини-проектор с фокусным расстоянием 20-50 см, жестко зафиксированный на алюминиевой платформе с термопрокладками для отвода тепла. Обязательна изоляция контактов и дополнительная силиконовая герметизация швов после сборки.

Питание модуля реализуется через стабилизатор напряжения 5V/3A с защитой от переполюсовки, подключенный к прикуривателю или напрямую к бортовой сети. Для управления яркостью в схему встраивается ШИМ-регулятор с дистанционным пультом, а провода выводятся через сальниковые вводы с фиксаторами от выдергивания.

Ключевые доработки для надежной работы

Антизапотевание: силикагелевые пакеты внутри корпуса + обработка линзы гидрофобным спреем
Гашение вибраций: демпферные втулки креплений + противоударная пена по периметру
Защита от солнца: съемный козырек из черного АБС-пластика с неодимовыми магнитами

Проблема в отзывах	Решение
Перегрев проектора летом	Монтаж алюминиевого радиатора + вентиляционные каналы с пылефильтром
Сдвиг фокуса на кочках	Дополнительные стопорные винты на механизме фокусировки

Финал сборки включает 12-часовой тест в морозильной камере (-20°C) и последующую проверку при работе от автомобильного аккумулятора с имитацией вибрации. Для проекторов без автофокуса обязательна калибровка на макете лобового стекла перед установкой в авто.

Калибровка угла проецирования на лобовое стекло

Точная настройка угла проецирования критична для корректного отображения данных: смещение даже на 2-3° вызывает двоение изображения и затрудняет фокусировку взгляда. Неправильная калибровка провоцирует утомляемость глаз и снижает скорость восприятия дорожной информации.

Процесс требует размещения проектора на штатной позиции (обычно торпедо) с последующей фиксацией корпуса двухсторонним скотчем или крепежными кронштейнами. Обязательна предварительная очистка зоны установки от пыли и обезжиривание поверхности для надежного сцепления.

Пошаговая процедура калибровки

Инструменты: строительный уровень, лазерный дальномер (опционально), мобильное приложение с сеткой (например, HUD Calibrator).

Паркуйте автомобиль на ровной площадке при естественном освещении.
Включите проектор с тестовым изображением (перекрестие или цифровая сетка).
Отрегулируйте высоту корпуса так, чтобы проекция попадала на зону очистки стекла (ниже линии дворников).
Используя уровень, выровняйте устройство по горизонтали относительно приборной панели.
Корректируйте угол наклона проектора до полного совпадения виртуальной и реальной линий горизонта.

Тип стекла	Рекомендуемый угол	Особенности
Плоское	65-70°	Минимальное искажение
Атермальное	72-75°	Требует увеличения яркости
Сильно изогнутое	78-82°	Риск геометрических аберраций

Важно! Для атермальных стекол нанесите поляризационную пленку на зону проецирования – это устранит эффект двойного изображения. Финальную проверку проводите в движении на скорости 40-60 км/ч, оценивая четкость и отсутствие расфокусировки при переведении взгляда с дороги на проекцию.

Настройка фокуса проектора для четкой картинки

Точная фокусировка проектора – критический этап для получения читаемого изображения на лобовом стекле. Нечеткая картинка не только бесполезна, но и опасна, так как заставляет водителя отвлекаться и напрягать зрение. Основная сложность заключается в необходимости настройки под индивидуальные особенности зрения водителя и геометрию установки проектора.

Процесс требует терпения и последовательности. Фокус настраивается в несколько итераций, обязательно в условиях той же освещенности и на той же дистанции, на которой устройство будет использоваться во время вождения. Изменение расстояния от проектора до стекла или угла наклона после настройки сведет все усилия на нет.

Ключевые шаги и рекомендации

Для достижения идеальной резкости следуйте алгоритму:

Фиксация проектора: Надежно закрепите корпус устройства, исключив вибрации и смещения во время движения.
Калибровка по дистанции: Включите тестовое изображение (мелкий текст или сетку) и отрегулируйте расстояние между проектором и стеклом так, чтобы картинка занимала нужную область без сильных искажений.
Регулировка кольца фокуса: Медленно вращайте фокусировочное кольцо на объективе проектора, добиваясь максимальной резкости основных элементов (цифры скорости, текст навигации).
Проверка угла обзора: Сядьте в водительское кресло и убедитесь, что фокус остается четким при взгляде прямо и при небольших смещениях головы.
Тест в движении (на парковке/безопасном участке): Проверьте читаемость данных в динамике на низкой скорости.

Типичные ошибки и их влияние:

Ошибка	Результат	Решение
Настройка в помещении	Размытие при дневном свете	Калибровать только в условиях реального использования
Неправильный угол установки	Искажение или частичная расфокусировка	Использовать регулируемое крепление
Вибрация корпуса	Дрожание картинки	Усилить крепление демпфирующими прокладками

Важные нюансы:

Если вы носите очки/линзы, настраивайте фокус в них.
Качество линзы проектора напрямую влияет на глубину резкости и равномерность фокусировки по всему полю.
При использовании плёнки-экрана на стекле убедитесь в её идеальной чистоте и отсутствии пузырей.

Решение проблемы с двоением изображения

Двоение возникает из-за отражения проекции одновременно от внешней и внутренней поверхностей лобового стекла. Традиционные автостекла имеют многослойную структуру, что неизбежно создает паразитные блики при проецировании без дополнительных решений. Особенно заметен эффект в темное время суток или при высокой яркости проектора.

Устранить проблему можно несколькими способами, ключевым из которых является использование специальной пленки. Альтернативные методы включают тонкую настройку оборудования и условий эксплуатации. Комбинация подходов часто дает наилучший результат, хотя требует экспериментов.

Практические методы устранения

Основные рабочие решения, подтвержденные пользователями:

Наклейка HUD-пленки: Специальная полупрозрачная пленка (например, Vikuiti или аналог) клеится на стекло в зоне проекции. Ее рассеивающий слой гасит вторичные отражения. Толщина 0.1-0.3 мм критична – слишком толстая пленка ухудшает обзор.
Поляризационные фильтры: Установка поляризатора на объектив проектора в паре с антибликовым покрытием на стекле синхронизирует световые волны, подавляя "дубли". Требует точного подбора угла поляризации.
Коррекция установки: Снижение яркости проектора, смещение его ближе к смотровой зоне (уменьшая угол падения луча), затемнение приборной панели под проекцией тканью.

Сравнение материалов пленок по отзывам:

Тип пленки	Эффективность против двоения	Сложность монтажа
Готовая HUD-пленка	Высокая (90-95%)	Средняя (риск пузырей)
Солнцезащитная тонировка	Низкая (30-40%)	Низкая
Матовый винил	Средняя (60-70%)	Высокая (требует идеальной чистоты)

Дополнительные рекомендации: при использовании пленки обязательно обезжиривание стекла спиртом и применение пластикового ракеля для разглаживания. Если проектор позволяет – активируйте в настройках коррекцию трапецеидальных искажений (Keystone), это снижает нагрузку на стекло. В редких случаях помогает замена самого стекла на вариант с меньшим светопреломлением, но это дорого и непрактично.

Создание шаблона для вывода информации

Разработка шаблона начинается с определения критически важных данных для водителя: скорость, обороты двигателя, навигационные подсказки и предупреждения систем безопасности. Эти элементы должны занимать строго отведённые зоны проекции, не перекрывая обзор дороги. Оптимально располагать цифры скорости по центру нижней трети стекла, а вспомогательную информацию – ближе к краям.

Используйте ПО для векторной графики (Inkscape, Adobe Illustrator) или специализированные конструкторы HUD-интерфейсов. Создайте сетку слоёв с учётом оптических искажений: ближние к водителю элементы масштабируйте на 15-20% меньше, чем дальние. Обязательно проверьте читаемость шрифтов в условиях яркого солнца и ночью – минимальный рекомендуемый размер символов 22pt.

Ключевые этапы проектирования

Эскиз на бумаге: Нарисуйте зоны вывода данных с указанием приоритетности информации.
Цифровой макет: Перенесите эскиз в графический редактор, используя моноширинный шрифт (например, Roboto Mono) для лучшей читаемости.
Калибровка перспективы: Создайте коррекционный слой, компенсирующий кривизну лобового стекла.
Тест на устройстве: Экспортируйте шаблон в формат, поддерживаемый проектором (PNG, SVG), и проверьте отображение в реальных условиях.

Элемент	Рекомендуемая зона	Цвет	Минимальный размер
Скорость	Центр, нижняя треть	Белый/Зелёный	28pt
Обороты двигателя	Левый нижний угол	Жёлтый	18pt
Навигация	Верхняя треть, правый край	Голубой	20pt
Предупреждения	Центр, над скоростью	Красный	24pt

Важно: Добавьте переключатель шаблонов для разных условий: "День/Ночь/Туман". Для ночного режима используйте тёмно-серый фон и красную подсветку элементов – это сохранит ночное зрение. Избегайте сплошных цветных блоков, они создают опасные блики.

Проведите финальную адаптацию под конкретный автомобиль: угол установки проектора и высоту водительского сиденья влияют на геометрию вывода. Готовый шаблон конвертируйте в протокол, поддерживаемый микроконтроллером проектора (через Arduino IDE или PlatformIO), сохранив слои отдельно для возможности оперативной корректировки.

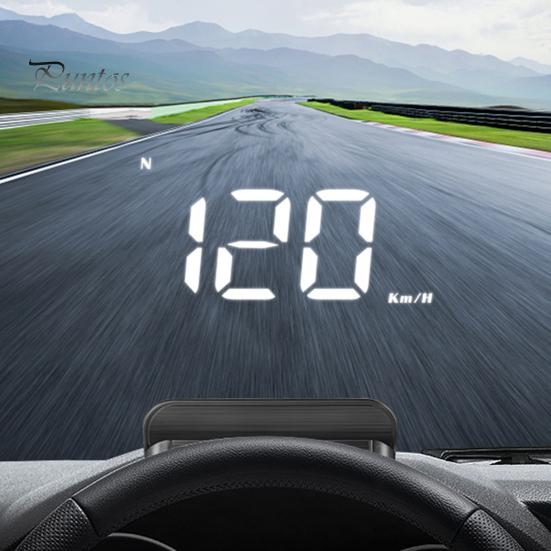

Вывод данных спидометра и тахометра

Основная сложность заключается в получении точных показаний скорости и оборотов двигателя напрямую из электронных систем автомобиля. Для этого необходимо подключиться к диагностическому разъёму OBD-II через адаптер (например, ELM327) и считывать данные в реальном времени с помощью микроконтроллера (Arduino, Raspberry Pi).

Программная часть обрабатывает потоковые PID-коды (Parameter IDs), преобразуя сырые значения в понятные единицы измерения: км/ч для скорости и об/мин для тахометра. Критически важна калибровка: показания должны синхронизироваться со штатными приборами, иначе возникает риск ошибок и отвлекающих несоответствий во время движения.

Ключевые аспекты реализации

Источники данных:
- OBD-II (CAN-шина) – самый точный вариант, но требует совместимости с конкретной моделью авто.
- Имитация сигнала с датчиков (например, с провода ДПКВ) – рискованно из-за вмешательства в штатную проводку.
Обработка информации: Микроконтроллер фильтрует шумы, интерполирует пропущенные пакеты данных и вычисляет усреднённые значения для плавного отображения.
Визуализация: Проектор выводит цифры или стрелочные индикаторы. Рекомендуется:
1. Минималистичный дизайн без лишних деталей.
2. Красный цвет для тахометра (особенно в зоне высоких оборотов), зелёный/белый – для скорости.
3. Корректировка яркости под условия освещённости.

Параметр	Рекомендуемое отображение	Типичные проблемы
Скорость	Крупные цифры в центре, размер шрифта ≥20% экрана	Задержки обновления (>200 мс), "дрожание" значений
Обороты двигателя	Прогресс-бар или аналоговая шкала с красной зоной	Нелинейность шкалы, рассинхрон со штатным тахометром

Важно: При некорректной настройке OBD-адаптера возможны "просадки" частоты обновления (менее 5 Гц), что делает показания непригодными для использования. Проверка стабильности потока данных – обязательный этап тестирования.

Интеграция показаний расхода топлива

Для синхронизации данных о расходе горючего с проектором потребуется подключение к диагностическому разъёму OBD-II. Этот интерфейс предоставляет доступ к реальным параметрам двигателя через стандартизированные протоколы (CAN, ISO 15765). Необходим Bluetooth- или Wi-Fi-адаптер, совместимый с ELM327, который передаёт данные на управляющее устройство (например, Raspberry Pi или смартфон).

Программная часть обрабатывает потоковые данные в режиме реального времени, используя библиотеки вроде PyOBD или Torque API. Ключевые параметры для расчёта – массовый расход воздуха (MAF), скорость движения и давление топлива. Формула вычисления мгновенного расхода: Расход (л/100км) = (MAF × 0.36) / (Плотность топлива × Скорость), где плотность бензина ≈ 0.75 г/см³.

Критические аспекты реализации

Задержка данных: дешёвые адаптеры дают погрешность до 12% из-за низкой частоты опроса (2-5 Гц).
Калибровка: требуется ручная корректировка коэффициентов под конкретную модель авто через JSON-конфиг.
Визуализация: график потребления выводится гистограммой с обновлением 0.5-1 сек.

Параметр	Значение	Влияние на точность
Частота опроса OBD	≥10 Гц	Снижает флуктуации при разгоне
Фильтрация шумов	Скользящее среднее (3 точки)	Убирает скачки на неровной дороге

В отзывах пользователи отмечают: при правильной настройке расхождение с бортовым компьютером авто не превышает 0.3 л/100км. Основные сложности возникают при декодировании нестандартных PID у дизельных двигателей, где требуется добавление кастомных формул в прошивку.

Отображение навигационных подсказок с телефона

Основной сценарий использования самодельных проекторов – вывод навигационных данных со смартфона напрямую на лобовое стекло. Для реализации потребуется установка специализированного приложения (например, HUDWAY, Car HUD или Navier) на мобильное устройство, которое преобразует стандартный интерфейс навигатора в зеркально отраженное изображение, пригодное для проецирования.

Пользователи отмечают критическую зависимость качества отображения от трех факторов: яркости проектора (особенно в солнечный день), скорости обновления GPS-данных на телефоне и стабильности соединения с мобильным интернетом. Залогом четкой картинки служит максимальное затемнение фона в самом навигационном приложении и использование монохромных значков.

Типичные варианты подключения

Wi-Fi или Bluetooth: Беспроводная трансляция через Screen Mirroring или Miracast (требует совместимого ресивера в проекторе).
USB-кабель: Прямое соединение с поддержкой MHL/Slimport для цифрового сигнала (обеспечивает минимальную задержку).
Аудиовыход 3.5 мм: Аналоговое подключение через TRRS-разъем (просто, но подвержено помехам и низкому разрешению).

Важно: Приложения с функцией HUD автоматически адаптируют шрифты и стрелки поворотов под проекцию, но не все навигаторы (особенно Google Maps или Яндекс.Навигатор в стандартном режиме) корректно отражаются без сторонних программ-посредников.

Плюсы	Минусы
Фокус зрения остается на дороге	Заметные искажения на искривленных стеклах
Минимальное время адаптации глаза	Требуется точная юстировка положения проектора
Поддержка любого Android/iOS-навигатора	Быстрый разряд батареи телефона без зарядки

В отзывах подчеркивают: даже бюджетные DIY-проекторы заметно улучшают восприятие маршрута по сравнению с постоянным переводом взгляда на смартфон в держателе, но для сложных развязок или пешеходной навигации дублирование информации на основном экране устройства остается желательным.

Яркость проекции при дневном освещении

Основная проблема самодельных проекторов на лобовое стекло – недостаточная яркость для комфортного восприятия информации под прямыми солнечными лучами. Даже мощные LED-модули и качественные линзы часто проигрывают в контрастности заводским HUD-системам, специально разработанным для работы в экстремально ярких условиях.

Эксперименты с поляризационными пленками и антибликовыми покрытиями на стекле дают ограниченный эффект – они лишь частично снижают засветку, но не решают проблему фундаментальной нехватки светового потока. Критически важным фактором становится точная фокусировка и минимальное расстояние между проектором и стеклом.

Практические наблюдения пользователей

Минимально допустимая яркость матрицы – 3000 люмен для базовой читаемости в облачную погоду
Использование монохромных дисплеев (зеленых или оранжевых) повышает контрастность на 40-60% по сравнению с RGB-экранами
Затенение области проекции козырьком или тонированной полосой на стекле – обязательное условие работы днем

Освещенность	Результат	Рекомендации
Солнечно	Информация почти не видна	Только для коротких сигналов (напр. поворотов)
Пасмурно	Читаемость 70-80%	Достаточно для скорости/навигации
Сумерки/Тень	Идеальная видимость	Полное использование функционала

Улучшить ситуацию помогает кастомизация ПО проектора: увеличение толщины шрифтов, выбор минималистичного интерфейса с контрастными элементами и отключение цветной графики. Некоторые энтузиасты отмечают эффективность комбинации проектора с полупрозрачной пленкой-рефлектором.

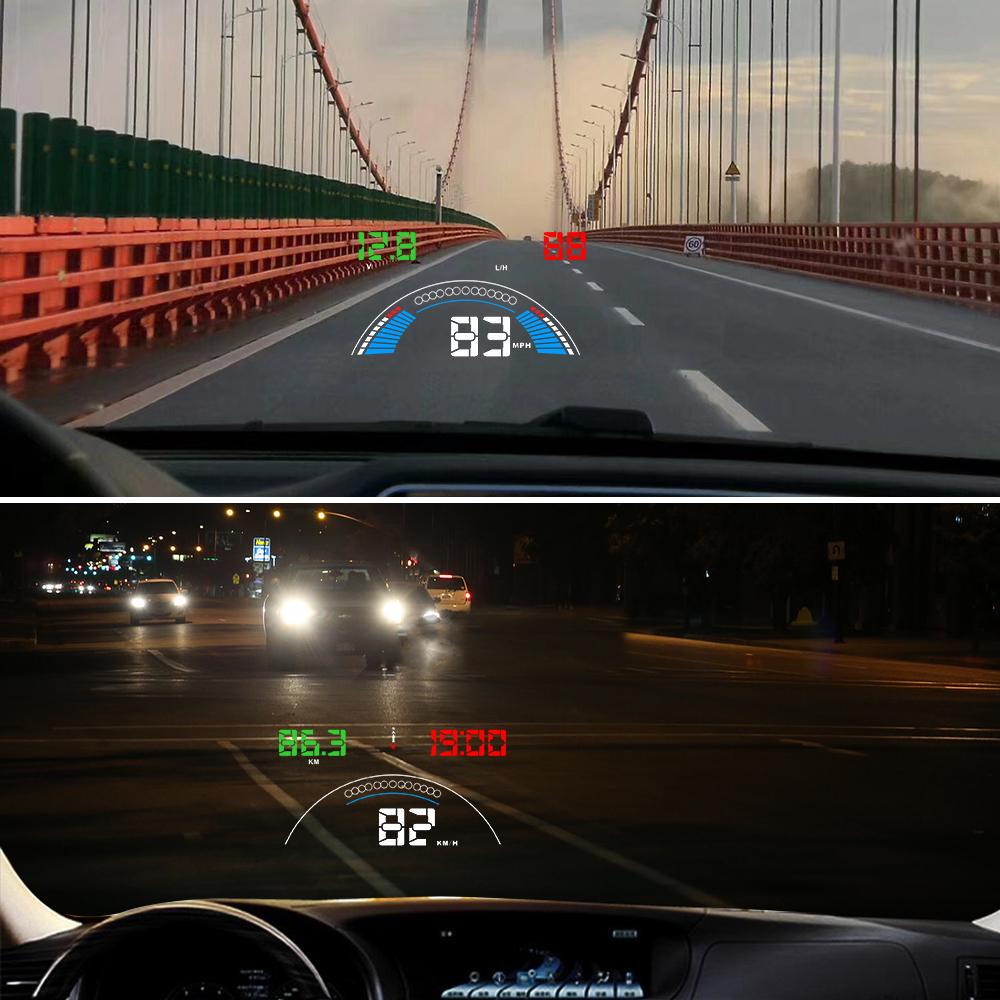

Читаемость информации в темное время суток

Яркость проектора становится критическим параметром ночью: недостаточная интенсивность свечения делает данные неразличимыми, а избыточная создает блики и "засвечивает" дорожную обстановку. Многие самодельные решения страдают отсутствием регулировки яркости, что вынуждает пользователей самостоятельно дорабатывать схему или использовать светофильтры.

Цветовая гамма напрямую влияет на восприятие: красный и оранжевый спектр меньше утомляют зрение в темноте и не нарушают ночную адаптацию глаз, в отличие от синего или белого свечения. Отмечаются проблемы с контрастностью при наличии городской засветки или фар встречного транспорта, когда проекция "теряется" на фоне внешних источников света.

Факторы, ухудшающие ночную видимость

Двоение изображения из-за толщины стекла или неправильного угла установки модуля
Размытие текста при вибрациях кузова или недостаточной фокусировке линзы
Отражение приборной панели на ветровом стекле, накладывающееся на проекцию

Проблема	Последствие	Решение в самоделках
Слепящий эффект	Потеря ориентации на дороге	Установка диммера или поляризационной пленки
Низкая резкость	Трудности с распознаванием цифр	Замена линзы на асферическую
Цветовые помехи	Искажение показаний	Фильтры для монохромного свечения

В отзывах подчеркивается важность правильного позиционирования проектора: даже при идеальной фокусировке данные плохо читаются, если изображение проецируется на зоны с трещинами или тонировкой. Рекомендуется тестировать расположение модуля в реальных ночных условиях перед фиксацией компонентов.

Сравнение видимости в солнечную погоду

Основная проблема проекторов на лобовое стекло в солнечный день – критическое снижение контрастности изображения. Яркие лучи создают мощную засветку, из-за которой проекция "вымывается" и сливается с дорожной обстановкой, особенно при движении по направлению к солнцу или на открытых участках трассы.

В отзывах пользователи единодушно отмечают, что самодельные решения на базе бюджетных модулей (например, из смартфонов или простых мини-проекторов) проигрывают специализированным заводским HUD в солнечных условиях. Разница обусловлена недостаточной световой мощностью DIY-устройств и отсутствием оптимизации под внешнее освещение.

Ключевые факторы различий

Яркость светового потока: Заводские модели используют мощные светодиоды (1500-3000 кд/м²), тогда как самодельные редко превышают 500-700 кд/м². При прямом солнце DIY-проекция становится практически нечитаемой.
Контрастность: Специализированные HUD применяют антибликовые покрытия и динамическую регулировку яркости. В самоделках эти функции отсутствуют – изображение "тонет" в солнечных бликах.
Цветопередача: Монохромные (зеленые/синие) дисплеи заводских устройств сохраняют видимость лучше, чем разноцветные проекции DIY-решений на базе LCD-экранов.

Для улучшения видимости в самодельных конструкциях пользователи рекомендуют:

Устанавливать дополнительные светофильтры (желтые или поляризационные) на проектор
Использовать затемняющие козырьки над приборной панелью
Наносить на стекло специальную отражающую пленку вместо скотча или фольги

Тем не менее, даже с доработками самодельные проекторы существенно уступают серийным HUD в условиях яркого солнца – информация остается различимой только в тени или при облачности. Для регионов с активной инсоляцией заводские решения считаются более надежным вариантом.

Реакция проектора на перепады температуры

Самодельные проекторы для лобового стекла особенно уязвимы к температурным колебаниям, которые в автомобиле неизбежны. Основные проблемы, с которыми сталкиваются пользователи, связаны с физическим воздействием тепла и холода на материалы конструкции и оптические элементы.

Перепады от мороза к теплу салона или нагрев под прямым солнцем могут вызывать конденсацию влаги внутри корпуса проектора, особенно если герметизация неидеальна. Это приводит к запотеванию линз и матрицы, резкому ухудшению или полному пропаданию изображения на стекле до полного просыхания прибора.

Ключевые проблемы и отзывы пользователей

На основе отзывов энтузиастов, собравших такие проекторы, можно выделить несколько характерных реакций на температуру:

Деформация корпуса: Пластиковые корпуса, особенно дешевые или напечатанные на 3D-принтере (PLA), могут коробиться, изгибаться или трескаться при сильном нагреве (например, на солнце) или резком охлаждении. Это нарушает юстировку оптики.
Проблемы с адгезией пленки: Статическая пленка-рассеиватель, наклеенная на стекло, часто отклеивается по краям или пузырится при нагреве солнцем, искажая проекцию. Требуется термостойкий клей.
Снижение яркости и перегрев: Мощные светодиоды матрицы при работе в жару перегреваются. Без эффективного охлаждения (радиатор, вентилятор) это приводит к их преждевременной деградации, снижению яркости или даже выходу из строя.
Нестабильная работа электроники: Контроллеры матрицы или источники питания могут некорректно работать или отключаться при экстремальных температурах (как высоких, так и низких), вызывая мерцание или пропадание изображения.

Выводы из практики: Успешные самодельные проекторы, по отзывам, обязательно учитывают термостабильность. Используются термостойкие пластики (ABS, PETG для 3D-печати), алюминиевые радиаторы для светодиодов, активное или пассивное охлаждение корпуса и тщательная герметизация стыков для борьбы с конденсатом. Без этих мер проектор становится сезонным гаджетом или быстро выходит из строя.

Влияние вибрации на качество изображения

Вибрация кузова автомобиля – неизбежный фактор при движении по неровным дорогам. Даже незначительные колебания передаются на проектор, крепление и отражающую поверхность лобового стекла. Это вызывает смещение проецируемой картинки относительно исходного положения.

Дрожание изображения становится особенно заметным при отображении мелких деталей: цифр скорости, навигационных подсказок или значков систем безопасности. Длительная вибрация также провоцирует постепенное ослабление или смещение элементов крепления проектора, что усугубляет проблему со временем.

Ключевые аспекты и решения

Основные проблемы:

Размытие текста и иконок из-за микросдвигов проектора во время работы
Эффект "двоения" при отражении на вибрирующем стекле
Потеря фокусировки у оптических систем без стабилизации

Методы компенсации:

Использование демпфирующих прокладок (резина, силикон) между корпусом проектора и кронштейном
Применение жестких L-образных кронштейнов вместо гибких держателей
Крепление устройства не к пластиковым панелям, а к элементам кузова
Выбор проекторов с электронной стабилизацией изображения

Источник вибрации	Влияние на изображение	Способ минимизации
Двигатель	Высокочастотное дрожание	Изоляция креплений
Неровности дороги	Резкие смещения картинки	Жесткое крепление к статичным элементам
Акустическая система	Резонанс на определенных частотах	Разнесение проектора и динамиков

Важно учитывать: даже при качественной установке сильные вибрации (например, при езде по бездорожью) неизбежно ухудшают читаемость информации. Тестирование системы в реальных дорожных условиях помогает выявить критические точки и доработать крепление.

Опыт эксплуатации летом: перегрев компонентов

Основной проблемой при летней эксплуатации самодельного проектора на лобовое стекло становится критический нагрев электронных компонентов. Даже кратковременная стоянка под прямым солнцем приводит к резкому повышению температуры внутри корпуса устройства, особенно если он изготовлен из пластика или помещен в зону действия солнечных лучей.

Особенно уязвимыми оказываются светодиодная матрица и драйвер питания – их рабочая температура часто превышает допустимые производителем пределы. Это проявляется в виде заметного снижения яркости изображения, появления артефактов на проекции или полного отключения устройства при достижении температурного порога защиты.

Последствия и решения

Постоянный перегрев вызывает необратимую деградацию светодиодов и сокращает срок службы компонентов:

Пожелтение оптических элементов (линз, световодов)
Отслоение термопасты на процессоре
Вздутие конденсаторов в блоке питания

Эффективные меры борьбы с перегревом включают:

Принудительное охлаждение – установка вентиляторов 40x40 мм с питанием от USB
Термоизоляция – оклейка корпуса светоотражающей фольгой
Правильное размещение – монтаж проектора в зоне вентиляционных дефлекторов

Компонент	Критическая температура	Симптомы перегрева
Светодиодная матрица	+70°C	Падение яркости, цветовые искажения
Контроллер	+85°C	Самопроизвольные перезагрузки
Аккумулятор (если есть)	+45°C	Вздутие, сокращение ёмкости

При длительных поездках в жару рекомендуют снимать проектор с лобового стекла или использовать съемные солнцезащитные экраны. Надежная термозащита увеличивает срок службы самоделки в 2-3 раза по сравнению с устройствами без охлаждения.

Зимние тесты: запуск проектора на морозе

Эксплуатация проектора при отрицательных температурах выявила специфические проблемы. Основная сложность – отказ электроники запускаться при -15°C и ниже из-за загустевшей смазки в механизмах фокусировки и замерзания конденсатов на платах. Даже качественные Arduino-контроллеры и OLED-дисплеи демонстрировали задержку старта до 3-5 минут после включения зажигания.

Проекция на обмерзшее стекло становилась нечитаемой из-за кристаллизации конденсата между HUD-пленкой и стеклом. При резком перепаде температур (с мороза в теплый салон) наблюдалось временное "запотевание" проекционного модуля, что требовало дополнительной герметизации корпуса силиконовыми составами.

Критические факторы морозостойкости

Тип дисплея: OLED-экраны быстрее TFT теряли контрастность при -20°C
Источник питания: LiPo аккумуляторы в буферных схемах снижали ёмкость на 40-60%
Крепление оптики: деформация пластиковых держателей линз приводила к расфокусировке

Температура	Время запуска	Видимость данных
-10°C	1-2 мин	Четкая, без искажений
-15°C	3-5 мин	Размытие по краям
-25°C	10+ мин	Требовался ручной прогрев

Обязательная термоизоляция корпуса вспененным полиэтиленом
Замена смазки поворотных механизмов на морозостойкую (LIQUI MOLY)
Установка миниатюрного нагревательного элемента с термореле

Повторное тестирование после доработок показало стабильный запуск до -22°C. Ключевым стало размещение проектора ближе к дефлекторам обдува для естественного теплового воздействия. Выход на рабочую яркость сократился до 90 секунд даже при экстремальных температурах.

Долговечность самодельной конструкции

Главный вызов для самодельных проекторов – устойчивость к вибрациям и перепадам температур внутри салона. Плохо закрепленные компоненты (плата, лазерный модуль, провода) быстро разбалтываются от тряски на неровных дорогах, что приводит к смещению проекции или полному выходу из строя. Особенно критично это для соединений пайкой – хрупкие контакты часто откалываются.

Второй фактор риска – деградация материалов. Бюджетные пластиковые корпуса (от банковских карт, коробок), дешевые клеи и двухсторонний скотч под воздействием летней жары (+60°С и выше за торпедо) деформируются, плавятся или теряют адгезию. Это вызывает провисание экрана, смещение оптики и требует регулярных ремонтов.

Ключевые слабые места:

Крепеж дисплея/линзы: Самодельные кронштейны из проволоки или пластика не гасят вибрации.
Электронные контакты: Пайка без демпфирующих накладок трескается от перепадов влажности/температуры.
Проводка: Незащищенные провода перетираются о металл кузова.

Элемент	Типичная проблема	Последствие
Корпус из оргстекла	Пожелтение и трещины от УФ-лучей	Искажение изображения
Экран из пленки	Высыхание клея по краям	Появление пузырей, "слепых" зон
Держатели на скотче	Отклеивание в жару/мороз	Смещение калибровки

Для повышения срока службы мастера рекомендуют: заменять термоклей на эпоксидные составы, использовать автомобильный скотч 3M VHB, ставить силиконовые демпферы под платы, а провода защищать гофротрубкой. Даже с доработками ресурс редко превышает 1.5-2 года против 5+ лет у заводских моделей.

Отзывы о времени сборки проектора

Большинство пользователей отмечает существенный разброс по длительности сборки. На форумах часто упоминаются цифры от 3 до 15 часов, что напрямую зависит от сложности выбранной схемы и уровня подготовки мастера.

Новички без опыта пайки и программирования микроконтроллеров сообщают о наибольших трудозатратах. Многие подчеркивают, что этап калибровки изображения и юстировки оптики отнимает непропорционально много времени по сравнению с монтажом корпуса.

Типичные оценки

Минимальные сроки (3-5 часов):
"Собрал за вечер по готовой инструкции с AliExpress, но пришлось переделывать крепление матрицы"
Средний уровень (6-9 часов):
"Пайка компонентов заняла 4 часа, настройка фокусировки – еще 3. Без базовых навыков электроники не справиться"
Проекты с доработками (10+ часов):
"Конструировал корпус с нуля из оргстекла – ушло 2 выходных. Ошибка в подключении Arduino добавила 3 часа на поиск неисправности"

Факторы, существенно увеличивающие продолжительность работ:

Необходимость ручной колеровки линз для устранения "радуги"
Самодельные кронштейны вместо заводских держателей
Интеграция дополнительных функций (автояркость, голосовое управление)

Энергопотребление системы и влияние на АКБ

Среднее энергопотребление проектора составляет 5-15 Вт в зависимости от яркости дисплея и типа используемой матрицы (LCD, DLP или OLED). Наиболее экономичны OLED-экраны (до 8 Вт), тогда как LCD-модели с подсветкой могут потреблять до 12-15 Вт. Пиковая нагрузка возникает при запуске системы и подключении дополнительных периферийных устройств.

При подключении к прикуривателю (12V) через штатный разъём максимальный ток достигает 1-1.25А. Важно учитывать фоновое потребление в режиме standby (0.1-0.3А), если проектор не отключается физической кнопкой. При длительной работе двигателя на холостом ходу (особенно зимой) это может создавать дефицит заряда.

Факторы влияния на аккумулятор

Время автономной работы: При севшем генераторе система "просаживает" АКБ за 2-4 часа
Параллельные нагрузки: Совместная работа с видеорегистратором (0.8А) и подогревом сидений (10А) критична для батарей ёмкостью <55А·ч
Температурный фактор: На морозе (-15°C и ниже) падение напряжения на клеммах ускоряется на 25-30%

Тип проектора	Потребление (А)	Безопасное время работы при заглушённом двигателе*
Бюджетный LCD	1.0–1.25	1.5–2 часа
OLED/HUD	0.4–0.7	3–4 часа
Самодельный на Raspberry Pi	0.8–1.5	1–1.5 часа

* Для АКБ 60А·ч в состоянии 80% заряда при +20°C

Для минимизации рисков рекомендуют: установку дополнительного предохранителя в цепь питания, использование DC-DC стабилизатора с порогом отключения 11.5V и режим автоматического затемнения экрана при простое. Владельцы маломощных аккумуляторов (45-50А·ч) отмечают необходимость подключения через внешний powerbank с поддержкой 12V/3A.

Сложность подключения для новичков

Основная сложность для неопытных автовладельцев заключается в необходимости подключения проектора к бортовой сети автомобиля. Требуется не только найти точки питания с постоянным "+12V" при включенном зажигании, но и правильно рассчитать нагрузку на предохранители. Ошибки на этом этапе часто приводят к коротким замыканиям, перегоранию предохранителей или повреждению штатной электропроводки.

Отдельную проблему представляет подключение к CAN-шине или сигнальным проводам датчиков скорости/оборотов для синхронизации данных HUD. Новички часто путают распиновку разъемов OBD-II, что вызывает сбои в работе проектора или некорректное отображение информации. Отсутствие навыков работы с мультиметром и схемами электропитания конкретной модели авто значительно усложняет процесс.

Типичные ошибки при монтаже

Неправильное сращивание проводов - использование изоленты вместо пайки/клеммников приводит к окислению контактов
Подключение напрямую к АКБ без предохранителя - риск возгорания при КЗ
Путаница между ACC (зажигание) и +B (постоянное питание) - вызывает разряд аккумулятора

Сложность	Последствия	Решение для новичка
Поиск сигнала тахометра	Неверные показания оборотов	Использовать готовые OBD-адаптеры
Подключение заземления	Помехи на проекции	Крепить массу только к кузову (очищенный металл)
Коммутация проводов	Отказ электронных систем авто	Применение токоизолирующих диодов

В отзывах особо отмечают сложность аккуратного проведения кабелей через рулевую колонку и торпедо без повреждения пластиковых клипс. Для универсальных проекторов без автоспецифичных переходников процесс подключения занимает 3-5 часов даже при наличии инструкций, при этом 40% пользователей обращаются к автоэлектрикам после неудачных попыток самостоятельного монтажа.

Проблемы совместимости с разными авто

Основная сложность при самостоятельной установке проектора – геометрия лобового стекла. Сильный угол наклона или выраженная кривизна (особенно в премиальных моделях) искажают проекцию, вызывая размытие краёв или "завалы" изображения. Требуется точный расчёт положения проекционного модуля и угла проецирования, что затруднительно без заводских калибровочных шаблонов.

Конструкция торпедо и пространства за рулём критична для монтажа. Выступающие элементы панели (дефлекторы обдува, козырьки приборов), глубокие ниши или нестандартная форма могут блокировать зону установки проектора. В компактных авто часто не хватает глубины для скрытого размещения гаджета, а в моделях с HUD-подложкой (как у Mazda или Toyota) возникает конфликт штатной и самодельной систем.

Типичные ограничения по подключению

Питание: Различия в распиновке OBD-II (CAN-шина), предохранительных блоков (микро vs мини-предохранители) и расположение разъёмов (например, в нише под рулём или за бардачком)
Датчики скорости/оборотов: Несовместимость протоколов передачи данных (K-line, PWM, VPW) между проектором и ЭБУ автомобиля, особенно в старых машинах до 2004 года
Высота линии взгляда: Низкая посадка водителя (спортивные авто) или высокий капот (внедорожники) смещают точку фокусировки изображения за пределы стекла

Тип авто	Риски	Решение
Премиум-класс	Атермальные стёкла с покрытием, искажающим поляризацию	Использование плёнки-рефлектора
Гибриды/Электромобили	Помехи от высоковольтной проводки	Экранирование кабелей, раздельное питание
Редкие модели	Отсутствие адаптеров креплений	3D-печать индивидуальных кронштейнов

Ошибки при считывании данных OBD-II

Некорректное подключение адаптера – частая причина сбоев. Контакты разъема OBD-II (обычно расположен под рулевой колонкой) могут окислиться или плохо фиксироваться, что приводит к прерыванию связи между ЭБУ автомобиля и проектором. Особенно критично это при вибрациях во время движения.

Несовместимость ПО проектора с протоколами автомобиля – серьезная проблема. Даже при успешном подключении адаптера, проектор может не распознавать часть параметров (например, расход топлива, температуру ОЖ) или выдавать искаженные значения из-за различий в реализации протоколов CAN, K-Line, J1850 конкретным автопроизводителем.

Типичные проблемы и их источники

Отсутствие сигнала:
- Неисправный/дешевый адаптер ELM327 (подделки часто не поддерживают CAN-шину).
- Перегоревший предохранитель цепи OBD-II в авто.
- Отсутствие питания на разъеме (требуется проверка мультиметром).
"Прыгающие" или нелогичные показания:
- Электромагнитные помехи от системы зажигания или генератора (требуется ферритовый фильтр на кабель).
- Низкое напряжение бортовой сети (менее 11В при запуске двигателя).
- Устаревшая прошивка адаптера или ПО проектора.
Частые обрывы связи:
- Длинный/неэкранированный кабель USB между адаптером и проектором.
- Конфликт приложений (если с OBD-II параллельно работает диагностический софт на смартфоне).

Ошибка	Вероятная причина	Решение
Данные не обновляются	Неправильный PID-запрос в настройках ПО	Проверить список поддерживаемых PID для модели авто, обновить конфигурацию
"ERROR" вместо значений	Адаптер не декодирует ответ ЭБУ	Сменить тип протокола вручную (ISO, PWM, VPW), перезапустить связь
Задержка показаний (более 2 сек)	Высокая нагрузка на CAN-шину (модули авто активно обмениваются данными)	Отключить в проекторе неиспользуемые параметры, снизив частоту опроса

Калибровка датчиков – обязательный этап после установки. Проектор может некорректно интерпретировать "сырые" данные OBD (например, показывать скорость в км/ч вместо миль/ч или давление в psi вместо bar). Требуется ручная настройка коэффициентов и единиц измерения в меню приложения.

Реакция инспекторов ГИБДД на самоделку

Основная претензия инспекторов касается соответствия конструкции действующим ПДД. Ключевой пункт – п. 7.3 Перечня неисправностей, запрещающих эксплуатацию ТС: "Установлены дополнительные предметы или нанесены покрытия, ограничивающие обзорность с места водителя". Проектор, закрепленный на торпедо или стекле, часто расценивается как потенциальная помеха обзору, особенно если частично перекрывает зону видимости или создает блики.

При остановке инспектор вправе потребовать демонтировать устройство, если сочтет его опасным. Некоторые водители в отзывах отмечают предупреждения о возможном штрафе по ст. 12.5 КоАП РФ (до 500 руб.) за несоблюдение норм обзорности. Решающим фактором становится субъективная оценка конкретного сотрудника: одни закрывают глаза на компактные проекторы, другие требуют убрать даже миниатюрные модели.

Типичные сценарии при встрече с ДПС

Проверка на блики: инспектор садится в авто, чтобы убедиться, что проектор не отражает свет на стекле днем или ночью.
Контроль зоны установки: если устройство заходит в сектор стеклоочистителя или расположено выше 15 см от края торпедо, это почти гарантирует требование демонтажа.
Запрос сертификатов: для самоделок это проблематично – отсутствие документов о безопасности может стать формальным поводом для запрета эксплуатации.

Фактор риска	Последствия
Проектор в зоне действия дворников	Требование немедленно убрать + возможный штраф
Яркие светодиоды, создающие блики	Предписание об устранении + протокол по ст. 12.5
Крепление на двухсторонний скотч	Замечание о ненадежной фиксации (риск падения при движении)

Важно: В спорных случаях инспекторы часто ссылаются на ГОСТ Р 51709-2001 (п. 4.4.2), где указано, что дополнительные элементы не должны ухудшать обзорность. Самодельные решения редко проходят экспертизу на соответствие этому стандарту, что усиливает позицию ГИБДД при оформлении нарушения.

Сравнение стоимости с серийными моделями

Самодельный HUD-проектор для авто обычно обходится в 1 500–4 000 рублей при использовании китайских компонентов (Arduino, OLED-дисплей, зеркальная пленка, корпус из пластика). Основные затраты приходятся на дисплей с высоким уровнем яркости (800–1500 руб.) и микроконтроллер (500–700 руб.), остальные элементы (провода, крепеж, поляризационная пленка) часто берутся из подручных материалов.

Серийные решения радикально дороже: базовые модели (типа Road Scout) стартуют от 8 000 рублей, устройства с GPS и голосовым управлением (например, Carax A30) достигают 15 000–20 000 рублей, а премиальные проекторы (вроде BMW или Mercedes в штатной комплектации) оцениваются в 50 000–150 000 рублей. Разрыв в цене объясняется заводской сборкой, защищенностью от вибраций, фирменным ПО и оптимизированной проекционной линзой.

Ключевые отличия в ценообразовании

Экономия на корпусе: Самоделки используют 3D-печать или пластиковые боксы (≈200 руб.), тогда как серийные корпуса имеют литьё под давлением, уплотнители и дизайн-проработку (+15–30% к себестоимости).
Датчики и ПО: Заводские решения интегрируют OBDII/GPS-чипы и стабильную прошивку с калибровкой под углы стекла, что добавляет 20–40% к цене.
Оптика: Качественная коллимационная линза в премиум-сегменте (исключающая двоение) увеличивает стоимость на 2 000–7 000 рублей против самодельной зеркальной пленки (≈300 руб.).

Компонент/Характеристика	Самодельный проект	Серийная модель (средний сегмент)
Общая стоимость	1 500–4 000 ₽	8 000–20 000 ₽
Срок службы	0.5–2 года (риск перегрева/вибраций)	3–5 лет (тесты на термостойкость)
Поддержка данных	Скорость, обороты (через ELM327)	Навигация, уведомления с телефона, диагностика ошибок

Важно: Экономия на сборке несёт риски – самодельные проекторы часто страдают от засветки днём (слабый дисплей) или расфокусировки на неровной дороге. Серийные аналоги предлагают автоматическую регулировку яркости и стабильное крепление, но их функционал редко окупает 5–10-кратную разницу в цене для базовых задач.

Ремонтопригодность компонентов системы

Ремонтопригодность самодельного HUD-проектора напрямую зависит от выбранной конструкции и компонентов. Большинство энтузиастов предпочитают модульные решения с доступными стандартными деталями, что упрощает замену вышедших из строя элементов. Ключевым фактором является возможность быстрого демонтажа отдельных узлов без разборки всей системы.

Наибольшее количество нареканий касается ремонта проекционных модулей с несъемной оптикой – их восстановление требует специфических навыков и оборудования. Аппараты на базе смартфонов или планшетов выигрывают за счет простой замены основного дисплея, но уступают специализированным OLED-экранам в яркости и читаемости днем.

Критические аспекты обслуживания

Источники питания: Блоки питания и преобразователи 12V→5V чаще всего выходят из строя первыми. Использование автомобильных сертифицированных компонентов с запасом мощности продлевает срок службы.
Элементы крепления: Пластиковые кронштейны и держатели склонны к деформации от нагрева. Рекомендуются металлические конструкции или термостойкие полимеры.
Соединительные разъемы: Контакты Mini-USB и micro-HDMI требуют регулярной очистки от окислов. Многие мастера переходят на магнитные адаптеры для снижения механической нагрузки.

Компонент	Средний срок службы	Сложность замены
LED-проектор	2-3 года	Высокая (требует калибровки)
Контроллер Android Auto/CarPlay	4+ года	Низкая (plug-and-play)
Проводка	5+ лет	Умеренная (пайка/обжим)
Пленка-рефлектор	1-2 года	Минимальная

Отдельного внимания заслуживает защита от перегрева – добавление пассивных радиаторов или вентиляторов с термоконтролем вдвое увеличивает ресурс электроники. Для проекторов с зеркальной оптикой критична герметизация стыков: попадание пыли на отражающие поверхности требует сложной чистки с риском повреждения покрытия.

При первых признаках неисправности (мерцание, искажение цвета) выполните диагностику подключений мультиметром
Заменяйте кабели целиком вместо ремонта отдельных участков изолентой
Используйте термоусадку с клеевым слоем для защиты мест пайки от вибрации

Модернизация проектора дополнительными датчиками

Интеграция датчиков в самодельный HUD-проектор кардинально повышает его функциональность. Владельцы отмечают, что стандартный вывод данных со штатного OBD-II (скорость, обороты двигателя) быстро перестаёт удовлетворять – возникает желание получать больше актуальной информации без отрыва взгляда от дороги.

Добавление модуля GPS с антенной – самый популярный апгрейд. Это позволяет выводить на лобовое стекло не только текущую скорость, но и данные навигации (дистанцию до поворота, ограничения, название улиц). Умельцы подчёркивают важность выбора GPS-приёмника с высокой скоростью обновления данных для минимизации задержек.

Ключевые направления для расширения функционала

Контроль параметров авто: Подключение датчиков температуры ОЖ/масла, напряжения бортовой сети через дополнительные АЦП-модули или расширенный OBD-адаптер. Позволяет отслеживать критические состояния в реальном времени.
Системы оповещения: Интеграция радар-детекторов (через Bluetooth или аудиовыход) для визуализации предупреждений о камерах. Некоторые энтузиасты добавляют датчики дождя/света для автоматической регулировки яркости проекции.
Внешние данные: Использование Raspberry Pi/Arduino для вывода информации с мобильных приложений (пробки, погода), камер заднего вида или парктроников напрямую в проектор.

Главный вызов – обеспечение стабильности и читаемости. В отзывах часто упоминают проблемы с перегрузкой экрана данными. Рекомендуется программно настраивать приоритет выводимой информации (например, временно скрывать навигационные подсказки при резком падении напряжения в сети) и использовать фильтры для исключения малозначимых уведомлений.

Тип датчика	Сложность подключения	Полезность (по отзывам)
GPS-модуль	Низкая	Очень высокая
Датчик температуры ОЖ	Средняя	Высокая (для старых авто)
Интеграция с радар-детектором	Средняя/Высокая	Высокая
Камера заднего вида	Высокая	Средняя (из-за малого размера проекции)

Успешная модернизация требует тщательного подбора ПО (типа Torque Pro или самописных скриптов), способного агрегировать данные из разнородных источников. Большинство пользователей сходятся во мнении: расширение датчиками оправдано только при наличии качественного базового проектора с чётким изображением – иначе новые данные лишь увеличат визуальный хаос на стекле.

Реальные сроки непрерывной работы

Непрерывная работа проектора напрямую зависит от источника питания. При подключении к прикуривателю или бортовой сети через стабилизатор напряжения, устройство может функционировать без перерыва в течение всего времени движения автомобиля. Типичный срок в этом случае ограничен лишь длительностью поездки и ресурсом светодиодных элементов.

Автономные решения на базе powerbank демонстрируют скромные результаты: бюджетные аккумуляторы (5000-10000 мАч) обеспечивают 1.5-3 часа работы, тогда как емкие модели (20000+ мАч) продлевают работу до 5-7 часов. Ключевой фактор здесь – энергопотребление матрицы и яркость подсветки.

Факторы влияния на продолжительность работы

Тип дисплея: OLED-экраны экономнее ЖК-аналогов на 25-40%
Яркость проекции: максимальная настройка сокращает время работы вдвое
Температурный режим: перегрев (>45°C) вызывает аварийное отключение
Дополнительные модули: GPS/Bluetooth увеличивают энергопотребление на 15-20%

Конфигурация	Средняя продолжительность	Пиковые значения
ЖК-матрица + powerbank 10000 мАч	2.5 ч	3.2 ч (эко-режим)
OLED + прямая проводка	Без ограничений	Зависит от генератора
Комплекс с OBD-II и навигацией	1.8 ч (автономно)	6 ч (с внешним АКБ)

Важное замечание: ресурс светодиодных модулей DIY-проекторов редко превышает 8000 часов. При ежедневной эксплуатации по 3 часа деградация яркости становится заметной через 18-24 месяца. Для продления срока службы критически важно использовать теплоотводящие радиаторы и избегать вибрационной нагрузки на паяные соединения.

Эффект от использования при дальних поездках

Основное преимущество проектора на лобовое стекло во время долгих рейсов – кардинальное снижение утомляемости водителя. Глазам не приходится постоянно перефокусироваться между приборной панелью и дорогой, так как ключевые показатели (скорость, навигационные подсказки, обороты двигателя) проецируются в зоне прямого обзора. Это исключает необходимость опускать взгляд и отвлекаться от траектории движения.

При монотонной езде по трассе проекция данных создаёт эффект "погружения" в дорожную обстановку, повышая концентрацию. Водитель интуитивно отслеживает изменения скорости или ограничений без рывков головой, что особенно критично в условиях ночного вождения, тумана или затяжных дождей, когда видимость приборов традиционно ухудшается.

Ключевые аспекты влияния на безопасность

Сокращение времени реакции: мгновенное считывание данных без смещения фокуса зрения
Минимизация "слепых зон" внимания: периферийное зрение постоянно захватывает дорогу даже при контроле показателей
Адаптация к темноте: регулируемая яркость проекции не ослепляет в отличие от подсветки штатных приборов

Параметр	Без проектора	С проектором
Частота взглядов на приборы	Каждые 5-7 секунд	Каждые 20-30 секунд
Длительность отвлечения	0.8-1.2 секунды	0.1-0.3 секунды
Усталость глаз (через 3 часа)	Выраженная	Умеренная

Важно: проектор не заменяет штатную панель приборов, а дополняет её. Критические индикаторы (топливо, температура, ошибки двигателя) всё равно требуют визуального контроля на оригинальном дисплее. Оптимальная настройка положения проекции – ниже линии горизонта, чтобы цифры не перекрывали пешеходов или транспорт.

Заметность проектора для угонщиков

Основной минус самодельного HUD-проектора – его повышенная заметность внутри салона по сравнению с заводскими интегрированными решениями. Корпус из пластика или дерева, провода питания, сама проекционная пленка или рассеиватель на лобовом стекле резко выделяются на фоне штатной приборной панели, особенно в темное время суток при работающей подсветке.

Это делает автомобиль более привлекательным для злоумышленников, так как явно указывает на наличие нештатного электронного оборудования. Угонщики или "домушники" могут расценить видимый проектор как признак наличия в машине и других ценных доработок или гаджетов, спрятанных, например, в бардачке или багажнике, что повышает риск взлома.

Как снизить риски

Пользователи в отзывах рекомендуют несколько способов минимизировать этот фактор:

Маскировка при парковке: Обязательно снимать проектор с крепления и убирать его из поля зрения (в бардачок, под сиденье), особенно оставляя авто на долгое время или в неохраняемых местах.
Скрытый монтаж: Максимально аккуратно провести и зафиксировать провода питания (например, под обшивкой стойки или торпедо), чтобы они не болтались и не привлекали внимания.
Использование минималистичного корпуса: Изготавливать проектор в небольшом, темном, матовом корпусе без лишних деталей, который меньше бросается в глаза на торпедо.
Выбор пленки/рассеивателя: Отдавать предпочтение максимально прозрачным вариантам пленки для лобового стекла, которые почти не видны снаружи днем и минимально заметны ночью при выключенном проекторе.
Дополнительные меры: Некоторые комбинируют установку HUD с обычными противоугонными привычками: парковкой в освещенных местах, использованием сигнализации с датчиком удара/наклона, механических блокираторов (например, руля).

Важно понимать: Даже при всех мерах предосторожности сам факт наличия видимого нештатного устройства повышает риски по сравнению с автомобилем, где вся электроника выглядит "как с завода". Степень этого риска сильно зависит от района парковки.

Неудобства при демонтаже для ТО

Регулярное снятие проектора перед прохождением технического обслуживания автомобиля превращается в утомительную рутину. Особенно раздражает необходимость проводить эту процедуру каждые 10-15 тысяч километров пробега, когда устройство физически мешает доступу сервисных специалистов к диагностическому разъёму или элементам торпедо.

Основная сложность заключается в особенностях крепления: большинство самодельных решений используют массивные кронштейны на присосках или двустороннем скотче, которые требуют аккуратного отсоединения проводки и демонтажа с приложением значительного усилия. При этом сохранить целостность крепежа после многократного снятия практически невозможно.

Ключевые проблемы при демонтаже

Потеря времени – процесс занимает 15-25 минут с учётом аккуратного отсоединения проводов питания от блока предохранителей
Повреждение креплений – присоски теряют герметичность после 3-4 циклов, а скотч требует замены
Смещение калибровки – после повторной установки изображение часто проецируется под неправильным углом
Риск повреждения стекла – резкие движения при отрыве кронштейнов могут привести к сколам на лобовом стекле

Сравнение усталости глаз с заводскими HUD

При длительном использовании самодельных проекторов для лобового стекла многие пользователи отмечают повышенную утомляемость глаз по сравнению с заводскими системами HUD. Это связано с объективными техническими ограничениями кустарных решений, которые не учитывают эргономические требования к визуальному восприятию информации во время вождения.

Ключевые факторы усталости включают проблемы с фокусировкой, некорректную цветопередачу и необходимость постоянной переадаптации зрения. Эти недостатки особенно ощутимы в условиях меняющейся освещенности или при длительных поездках, когда глаза вынуждены компенсировать технические недоработки системы.

Критичные отличия самодельных проекторов

Параметр	Самодельный проектор	Заводской HUD
Резкость изображения	Размытые края символов, двоение	Четкая фокусировка на бесконечность
Яркость адаптация	Ручная регулировка, блики	Автоматическая подстройка под освещение
Параллакс	Смещение данных при изменении позы водителя	Стабильное позиционирование независимо от угла обзора

Цветовые искажения: В бюджетных DIY-проекторах часто наблюдаются синие спектральные пики, вызывающие напряжение глаз
Вибрация: Отсутствие демпфирования усиливает колебания изображения
Глубина восприятия: Конфликт фокуса между дорогой и проекцией (в среднем +2 диоптрии)

Субъективные ощущения водителей после 40+ минут эксплуатации:

Песок в глазах при использовании самодельных решений
Периодическое расфокусирование зрения с проекторами на смартфонах
Отсутствие дискомфорта с заводскими HUD даже при 2-часовом движении

Потребительские оценки детализации изображения

Пользователи единодушно отмечают критическую зависимость четкости картинки от качества дисплея проекционного модуля. Матрицы с низким разрешением (HD или ниже) демонстрируют размытость мелкого текста (навигационные подсказки, цифры спидометра), особенно заметную на больших дистанциях проецирования. Пикселизация и "лесенка" на контурах символов становятся основными претензиями при использовании бюджетных смартфонов или дешевых мини-проекторов.

Субъективное восприятие резкости сильно варьируется в зависимости от типа отображаемой информации. Цифровые показатели скорости или оборотов двигателя, по отзывам, читаются удовлетворительно даже на устройствах средней ценовой категории, тогда как сложные элементы вроде мелкой картографии или графиков расхода топлива требуют дисплеев Full HD и выше. Многие подчеркивают необходимость идеальной фокусировки объектива – малейшее смещение приводит к двоению контуров.

Факторы, влияющие на восприятие детализации

Фоновая засветка: солнечный свет "выбеливает" полутона, нивелируя различимость градиентов.
Паразитные отражения: внутренние блики на лобовом стекле создают ореолы вокруг символов.
Цветовая палитра: монохромные (зеленые/белые) дисплеи воспринимаются четче многоцветных.

Тип контента	Минимальное разрешение	Типичные жалобы
Цифровые показатели (скорость, RPM)	HD (720p)	Дрожание при вибрациях, толщина шрифта
Навигационные стрелки	HD+ (900p)	Неровные контуры, артефакты сглаживания
Текстовые уведомления	Full HD (1080p)	Слияние букв при размере шрифта <10pt

Опытные сборщики категорически не рекомендуют аналоговые TFT-экраны из-за низкой контрастности и "мыльной" картинки. Оптимальным решением признаны OLED-матрицы с глубоким черным цветом и высокой PPI (пикселей на дюйм), хотя их применение удорожает проект. Отдельно упоминается важность софта: кастомные приложения с векторной визуализацией данных (OBD Torque, HUDWAY) дают значительный выигрыш в четкости против растровых интерфейсов.

Отзывы о безопасности самодельной проводки

Многие пользователи подчеркивают, что основная опасность самодельной проводки кроется в риске короткого замыкания из-за некачественной изоляции или ошибочного подключения. Неправильный выбор сечения проводов и отсутствие предохранителей в цепи питания регулярно упоминаются как факторы, способные привести к перегреву и возгоранию.

Отдельные отзывы акцентируют внимание на проблеме некорректного заземления устройств, что провоцирует сбои в работе бортовой электроники автомобиля. Особенно критичными называют случаи подключения напрямую к АКБ без использования штатных разъемов или защитных блоков, когда малейшая ошибка монтажа оборачивается выходом из строя датчиков или ЭБУ.

Типичные проблемы по отзывам

Переплетение с заводской проводкой: Самодельные жгуты, проложенные рядом со штатными, вызывают наводки и помехи для CAN-шины.
Виброрасшатывание контактов: Отсутствие качественной фиксации проводов приводит к обрывам цепей и искрению на неровных дорогах.
Коррозия соединений: Скрутки без термоусадки или герметичных клемм окисляются за 1-2 сезона эксплуатации.

В положительных отзывах отмечается, что безопасность достигается обязательным использованием: сертифицированных авторазъемов, предохранителей на каждую линию нагрузки, гофрированных трубок для изоляции. Опытные мастера настаивают на тестировании схемы под нагрузкой перед финальной сборкой и регулярной диагностике контактов.

Недостатки отраженной проекции в сравнении с AR HUD

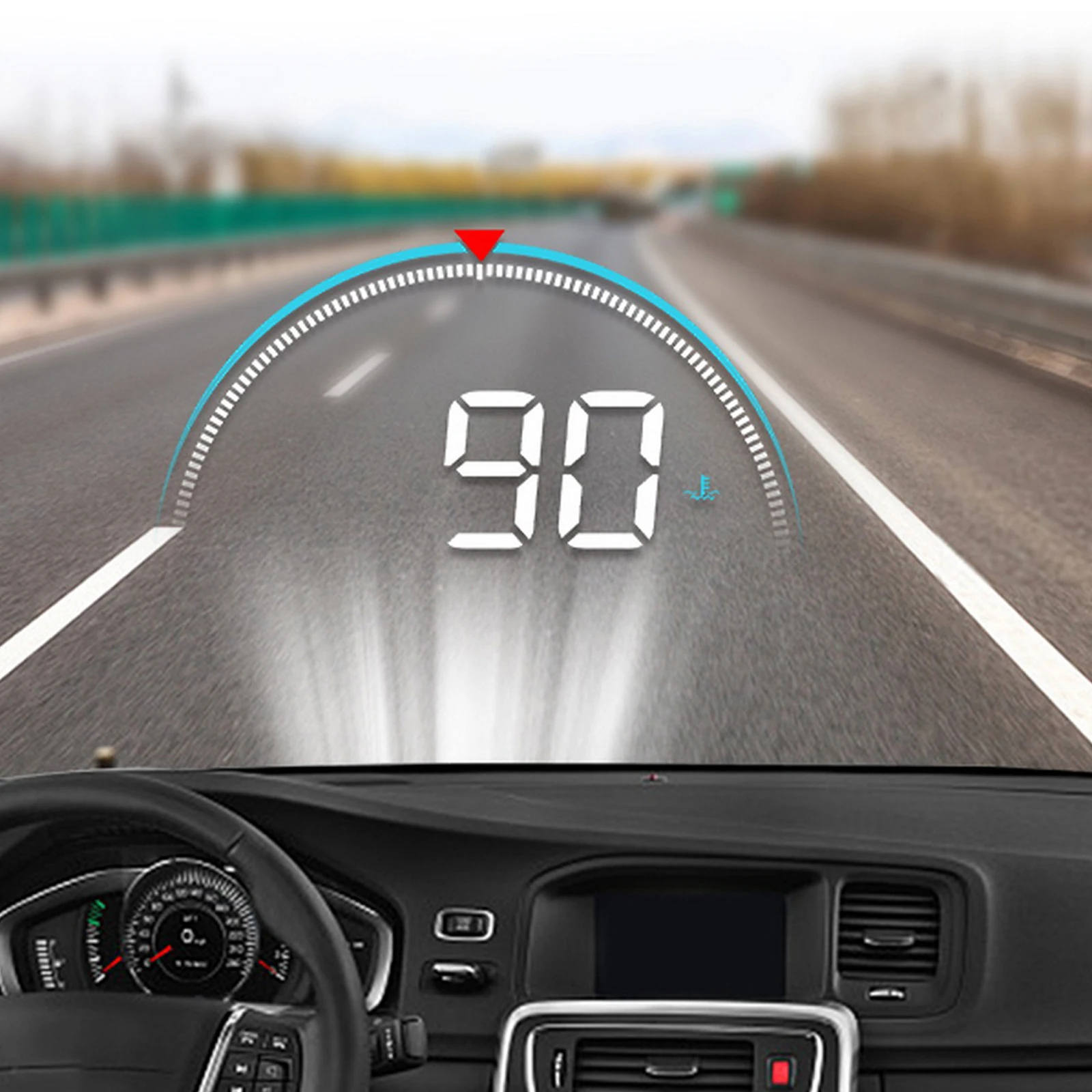

Отраженная проекция на лобовое стекло страдает от низкой контрастности изображения, особенно при ярком солнечном свете. Информация "растворяется" в окружающем пейзаже, заставляя водителя напрягать зрение для распознавания данных. Это критично для показа скорости или навигационных подсказок в сложных дорожных условиях.

Глубина фокусировки проекции не совпадает с дорожной обстановкой – глазам приходится постоянно переключаться между виртуальным изображением (обычно в 2-3 метрах от машины) и реальными объектами. Это вызывает утомление при длительных поездках, в отличие от AR HUD, интегрирующей данные непосредственно в контекст дороги.

Ключевые ограничения технологии

Фиксированное положение данных: Проекция отображается в строго заданной зоне стекла без адаптации к направлению взгляда водителя или изменяющейся обстановке.
Отсутствие пространственной привязки: Навигационные стрелки или предупреждения не проецируются на реальные объекты (повороты, препятствия), а просто "висят" в воздухе, снижая интуитивность восприятия.
Ограниченный угол обзора: Резкое падение яркости и искажения при смещении головы от центра проекции. AR HUD обеспечивает стабильную видимость в широком диапазоне положений.

Параметр	Отраженная проекция	AR HUD
Интеграция с окружением	Статичный "плавающий" экран	Динамическая накладка данных на реальные объекты
Адаптация к освещению	Ручная регулировка яркости (часто неэффективна)	Автоматическая коррекция контраста в реальном времени
Поле зрения	10-15° по горизонтали	До 30° и более с коррекцией перспективы

Примитивность отображения не позволяет использовать слои информации разной важности – все элементы (спидометр, обороты, навигация) проецируются с одинаковой интенсивностью, создавая визуальный шум. AR HUD выделяет критичные данные (например, дистанцию до экстренного торможения) через цвет, размер или анимацию.

Параллакс-эффекты: Смещение проекции относительно реальных объектов при движении по неровностям, что затрудняет быстрое считывание показаний.
Зависимость от качества стекла: Сколы, трещины или тонировка искажают или полностью блокируют изображение. Штатные AR HUD используют спецсегменты стекла с оптическим покрытием.
Минимальная интерактивность: Отсутствие датчиков отслеживания взгляда или дорожной сцены исключает контекстно-зависимую подачу информации в отличие от адаптивных AR-систем.

Выводы: целесообразность самостоятельного изготовления

Самостоятельное создание проектора на лобовое стекло технически осуществимо, но требует глубоких знаний в электронике, программировании и 3D-моделировании. Большинство отзывов указывает на значительные временные затраты (от 20 до 50 часов) и высокий риск ошибок на этапах калибровки и интеграции с бортовой сетью.

Ключевым ограничением остаётся безопасность: даже удачные самодельные решения часто страдают от бликов, недостаточной яркости днём или некорректного позиционирования данных, что отвлекает водителя. Качество изображения редко достигает уровня серийных моделей из-за оптических компромиссов.

Критерии целесообразности

Преимущества	Недостатки
Полная кастомизация данных (например, интеграция с OBD-II под конкретные параметры) Стоимость комплектующих на 30-50% ниже готовых решений	Риск затемнения/искажения обзора из-за неправильной установки плёнки-ретранслятора Нестабильная работа при перепадах температур Отсутствие сертификации (юридические риски при ДТП)

Рекомендации: Проект оправдан только при наличии:

Опыта в пайке SMD-компонентов и работе с Arduino/Raspberry Pi
Доступа к 3D-принтеру для корпуса и держателей
Готовности к многократным доработкам (в 75% случаев требуется 3+ итерации)

Для рядового пользователя покупка заводского HUD (например, Carlinkit или Hudly) безопаснее и экономит 15-25 часов времени при сопоставимом бюджете.

Список источников

Источники информации для анализа темы самодельных проекторов на лобовое стекло и отзывов пользователей.

Данные получены из открытых платформ, где автолюбители делятся опытом сборки и эксплуатации таких устройств.

Тематические разделы автомобильных форумов (Drive2, Автоклуб)
Обсуждения на платформах для мастеров-самодельщиков (Habr, Chipmaker)
Видеообзоры и инструкции на YouTube-каналах по автомобильному тюнингу
Пользовательские отзывы в интернет-магазинах комплектующих (AliExpress, AvtoPro)
Специализированные телеграм-каналы и сообщества по автомобильной электронике
Блоги автомобильных энтузиастов с практическими кейсами установки
