Самостоятельная замена тормозной жидкости Рено Логан
Статья обновлена: 18.08.2025
Своевременная замена тормозной жидкости – критически важная процедура для безопасности и исправной работы тормозной системы автомобиля.
Со временем жидкость теряет свои свойства, накапливает влагу и теряет температуру кипения, что может привести к отказу тормозов.
Самостоятельная замена на Рено Логан не требует сложного оборудования и позволяет сэкономить на услугах сервиса при соблюдении технологии.
В этом руководстве подробно рассмотрим последовательность действий для грамотного выполнения работы в гаражных условиях.

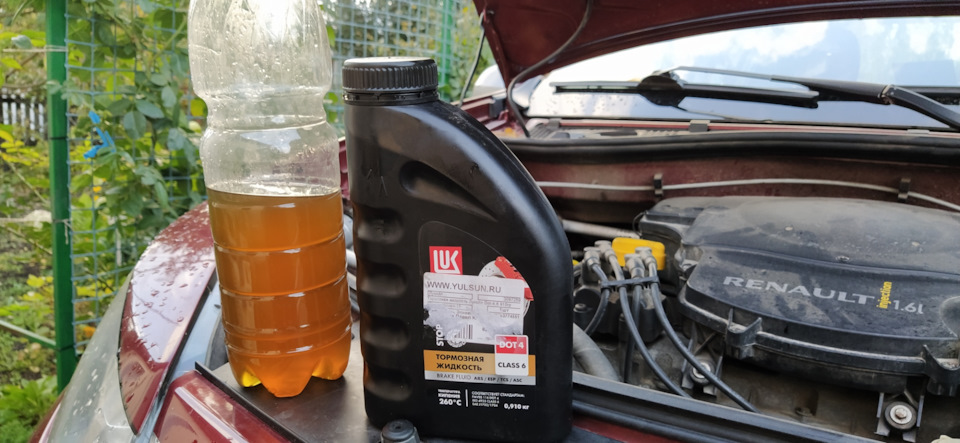

Выбор качественной тормозной жидкости
Для Рено Логан производитель рекомендует использовать жидкости стандарта DOT 4. Отклонение от спецификации может привести к снижению эффективности тормозной системы и повреждению компонентов. Точные требования указаны в руководстве по эксплуатации конкретного года выпуска – свериться с ними перед покупкой критически важно.
Приоритет следует отдавать продукции известных брендов: Castrol, Motul, Liqui Moly, TRW или Felix. Избегайте дешевых безымянных вариантов, так как их состав часто не соответствует заявленным стандартам. Обязательно проверяйте герметичность упаковки и дату изготовления – просроченная жидкость теряет свойства.
Ключевые критерии выбора
Стандарт DOT: Только DOT 4 или DOT 4+ (DOT 4 CLASS 6). DOT 3 не обеспечит требуемой температуры кипения, а DOT 5/5.1 несовместимы с системой Логана.
Температура кипения: Минимально допустимая для "сухой" (новой) жидкости – +230°C. Чем выше этот показатель (например, +260°C у премиальных вариантов), тем надежнее защита от паровых пробок при экстренном торможении.
- Упаковка: Предпочтительны металлизированные пакеты или непрозрачные бутылки – свет и воздух ускоряют окисление.
- Объем: Для полной замены системы потребуется 0.5-1 литр. Берите с запасом для прокачки.
- Совместимость с резиной: Качественная жидкость содержит ингибиторы коррозии и присадки, безопасные для манжет и уплотнителей оригинальной тормозной системы.
| Параметр | Минимум для Logan | Рекомендуемый вариант |
| Стандарт | DOT 4 | DOT 4 CLASS 6 |
| Температура кипения ("сухая") | +230°C | +250°C и выше |
| Вязкость (-40°C) | ≤ 1800 мм²/с | ≤ 750 мм²/с (DOT 4 CLASS 6) |
Проверяйте соответствие стандарту FMVSS №116 на упаковке. Избегайте смешивания разных марок – даже в пределах DOT 4 составы могут конфликтовать. При сомнениях используйте жидкость, рекомендованную официальным дилером Renault для вашего рынка.
Инструменты для прокачки системы: готовим набор
Для замены тормозной жидкости на Рено Логан потребуются базовые инструменты: гаечный ключ на 8 или 10 мм для откручивания штуцеров прокачки, прозрачный виниловый шланг длиной 30-40 см (внутренний диаметр 5-7 мм) и чистая пластиковая бутылка объемом 0,5 л. Обязательно подготовьте медицинский шприц на 20-50 мл или специализированный вакуумный насос для откачки старой жидкости из бачка главного тормозного цилиндра.
Дополнительно потребуется домкрат с подставками для подъёма автомобиля, баллонный ключ для снятия колёс при затруднённом доступе к суппортам, а также чистая ветошь и резиновые перчатки. Заранее приобретите 1 литр новой тормозной жидкости стандарта DOT 4, рекомендованной производителем, и привлеките помощника для работы с педалью тормоза.
| Инструмент/Материал | Назначение | Примечание |
|---|---|---|
| Гаечный ключ (8-10 мм) | Откручивание прокачных штуцеров | Размер зависит от модификации авто |
| Прозрачный шланг (Ø5-7 мм) | Отвод жидкости в ёмкость | Обязательно прозрачный для контроля пузырей |
| Пластиковая бутылка 0,5 л | Сбор старой жидкости | С обрезанным горлышком для фиксации шланга |
| Медицинский шприц (20-50 мл) | Откачка из бачка ГТЦ | Альтернатива – вакуумный насос |
| Тормозная жидкость DOT 4 (1 л) | Заполнение системы | Только оригинал или сертифицированные аналоги |
| Резиновые перчатки | Защита кожи | Обязательно из-за агрессивности жидкости |
Подготовка рабочего места: безопасность прежде всего
Обеспечьте устойчивое положение автомобиля на ровной поверхности, используя противооткатные упоры под колёса противоположной заменяемому контуру оси. Затяните ручной тормоз до предела, а при работе с задними тормозными механизмами дополнительно включите первую передачу (или режим "Паркинг" для АКПП). Никогда не оставляйте машину только на домкрате – установите страховочные подставки под силовые элементы кузова после подъёма.
Наденьте защитные очки и резиновые перчатки до начала работ: тормозная жидкость токсична и вызывает раздражение кожи и слизистых. Проветрите гараж или откройте ворота для вентиляции – пары DOT 4 опасны при вдыхании. Имейте под рукой чистую воду и ветошь для немедленного удаления проливов со лакокрасочных поверхностей и узлов автомобиля.
Необходимый инструмент и материалы
- Набор ключей: рожковые на 8/10 мм (для прокачных штуцеров), торцевой на 7/8 мм
- Прозрачная трубка (Ø 5-6 мм) по длине от штуцера до ёмкости + 30 см
- Чистая пластиковая бутылка 0.5 л с налитым слоем (3-4 см) старой жидкости
- Свежая тормозная жидкость DOT 4 (1 литр в заводской герметичной упаковке)
- Ветошь без ворса, медицинский шприц 20 мл, пустая тара для отработки
| Этап | Контрольный пункт |
|---|---|
| До подъёма | Уберите посторонние предметы из зоны работы, проверьте устойчивость домкрата |
| После подъёма | Страховочные подставки установлены под пороги в штатных точках подъёма |
| При прокачке | Шланг плотно надет на штуцер, его конец погружён в жидкость в бутылке |
Проверьте целостность шлангов высокого давления и отсутствие подтёков на суппортах перед запуском двигателя. Запрещается использовать открытый огонь или курить в радиусе 5 метров от рабочей зоны – тормозная жидкость горюча. Подготовьте номер телефона ближайшей экстренной службы на видном месте.
Как найти штуцеры прокачки на Рено Логан
Штуцеры прокачки тормозной системы расположены на тормозных механизмах всех четырёх колёс. На передней оси они закреплены на суппортах дисковых тормозов, а на задней оси их местоположение зависит от типа тормозов: в машинах с барабанными тормозами штуцеры находятся на рабочих цилиндрах, в моделях с дисковыми – на суппортах.
Каждый штуцер представляет собой латунный или стальной болт с конусным наконечником и продольным каналом для выхода жидкости. Он защищён резиновым колпачком, предотвращающим загрязнение резьбы и попадание влаги. Перед прокачкой колпачки необходимо снять.
Точное расположение по колёсам
- Передние колёса: Штуцер находится на верхней или боковой части тормозного суппорта. Доступ возможен без снятия колеса, но для удобства рекомендуется вывернуть руль в сторону.
- Задние колёса (барабанные тормоза): Штуцер установлен на тормозном цилиндре за щитом барабана. Для доступа снимите колесо и тормозной барабан.
- Задние колёса (дисковые тормоза): Штуцер расположен на суппорте аналогично передним колёсам, обычно в верхней части конструкции.
Порядок прокачки контуров у Logan
Перед началом работ заполните бачок тормозной жидкости до максимума, подготовьте прозрачный шланг по диаметру штуцера, ёмкость для слива и ключ на 8. Проверьте герметичность системы на отсутствие подтёков.
Привлекайте помощника для нажатия педали тормоза. Контролируйте уровень жидкости после прокачки каждого контура – он не должен опускаться ниже метки MIN во избежание завоздушивания.
Последовательность прокачки
- Задний правый суппорт/цилиндр:
- Наденьте шланг на штуцер, опустите конец в ёмкость
- Помощник 3-4 раза резко нажимает педаль и фиксирует её в нижнем положении
- Открутите штуцер на ½ оборота, дождитесь прекращения потока
- Затяните штуцер до упора, после чего помощник отпускает педаль
Повторяйте до исчезновения пузырьков воздуха в шланге.
- Передний левый суппорт:
- Повторите процедуру из пункта 1
- Контролируйте чёткость хода педали
- Задний левый суппорт/цилиндр:
- Выполните аналогичные действия
- Доливайте жидкость после 3-4 циклов
- Передний правый суппорт:
- Прокачайте последний контур
- Убедитесь в отсутствии воздуха во всей системе
После завершения поставьте все защитные колпачки на штуцеры, долейте жидкость до уровня MAX. Проверьте работу тормозов: педаль должна быть упругой, без провалов при запущенном двигателе.
Демонтаж старой жидкости из бачка ГТЦ
Откройте капот и найдите пластиковый бачок главного тормозного цилиндра (ГТЦ) с метками "MIN" и "MAX". Снимите защитную крышку, предварительно очистив её от грязи ветошью. Проверьте уровень старой жидкости – если он близок к максимуму, часть придётся удалить перед откачкой.
Используйте чистый медицинский шприц (объёмом 20-50 мл) или специализированный вакуумный насос. Погрузите наконечник инструмента в жидкость, избегая касания дна бачка. Медленно оттягивайте поршень шприца, заполняя его отработанным составом до минимальной отметки, но не ниже – воздух не должен проникнуть в систему.
Ключевые этапы и правила
Техника безопасности: наденьте резиновые перчатки – тормозная жидкость токсична и разъедает краску. Не допускайте её контакта с кожей или кузовом автомобиля. При попадании немедленно смойте водой.
- Откачайте шприцем 80-90% объёма жидкости до уровня чуть выше "MIN".
- Протрите горловину бачка безворсовой тканью перед заливкой новой жидкости.
- Утилизируйте откачанную жидкость в герметичной таре – не сливайте в канализацию или грунт.
| Ошибка | Последствие | Профилактика |
| Полное осушение бачка | Завоздушивание магистралей | Контроль уровня выше "MIN" |
| Использование грязного инструмента | Загрязнение системы | Промывка шприца новой жидкостью |
Важно: не смешивайте старую и новую жидкость – составы разных производителей могут вступить в реакцию. Если бачок содержит осадок или мутные отложения, дополнительно промойте его чистящим средством для тормозных систем перед заправкой.
Правильная заправка нового состава в бачок
Очистите горловину и крышку бачка чистой ветошью для исключения попадания загрязнений внутрь системы. Аккуратно снимите крышку резервуара, избегая контакта с остатками старой жидкости на ее поверхности.
Залейте новую тормозную жидкость до отметки «MAX» на стенке бачка, используя чистую воронку или шприц. Контролируйте уровень визуально – превышение может привести к выдавливанию излишков при нагреве.
Ключевые правила заполнения
- Применяйте только рекомендованную производителем жидкость (обычно DOT 4)
- Исключите контакт с ЛКП – немедленно удаляйте проливы водой
- Не допускайте длительного открытого хранения жидкости – гигроскопичный состав быстро впитывает влагу
| Параметр | Требование |
| Уровень заполнения | Между MIN и MAX (предпочтительно ближе к MAX) |
| Инструмент для заливки | Чистый шприц/воронка без остатков других жидкостей |
| Контроль герметичности | Убедитесь в отсутствии трещин на бачке перед заполнением |
Плотно закрутите крышку до фиксации после завершения заливки. Излишки состава удалите сухой ветошью. Запрещается запуск двигателя или нажатие педали тормоза до полного завершения прокачки системы.
Откручиваем первый штуцер: переднее правое колесо
Наденьте прозрачный шланг подходящего диаметра на штуцер прокачки суппорта. Второй конец опустите в заранее подготовленную пластиковую емкость с небольшим количеством свежей жидкости – это предотвратит подсос воздуха при ослаблении штуцера.
Попросите помощника плавно нажимать педаль тормоза 3-5 раз по команде "дави", а затем удерживать её в нижнем положении. В момент удержания педали ключом на 8 мм аккуратно открутите штуцер на ½-¾ оборота – старая жидкость начнет вытекать по шлангу в емкость.
Критические моменты при работе
- Не отпускайте педаль до полного закручивания штуцера после слива порции
- Контролируйте уровень в бачке – доливайте жидкость до метки MAX перед каждой новой порцией
- Следите за герметичностью соединения шланга во избежание подтеканий
| Действие | Результат |
|---|---|
| Педаль удержана + откручен штуцер | Вытекает 30-50 мл жидкости за цикл |
| Появление пузырьков воздуха | Требуется повтор цикла до "чистой" струи |
Повторяйте цикл ("педаль – открутил – закрутил – отпустил педаль") пока из шланга не пойдет прозрачная жидкость без пузырьков. Закрутите штуцер моментом 8-11 Н·м перед переходом к следующему колесу.
Техника прокачки переднего правого контура
Наденьте чистый шланг на штуцер прокачки переднего правого суппорта, опустив второй конец в прозрачную емкость с остатками старой тормозной жидкости. Убедитесь в герметичности соединения во избежание подсоса воздуха.
Попросите помощника несколько раз энергично нажать на педаль тормоза и удерживать её в нижнем положении. В этот момент открутите прокачной штуцер на ½-¾ оборота, наблюдая за выходом пузырьков воздуха и старой жидкости.
Критичные этапы операции
- Контролируйте уровень жидкости в бачке – он не должен опускаться ниже отметки MIN
- Затягивайте штуцер только при полностью нажатой педали
- Повторяйте цикл (нажатие педали → откручивание штуцера → закрытие штуцера → отпускание педали) до полного исчезновения воздушных пузырей
Признаки правильной прокачки:
- Плотная педаль без "провалов"
- Чистая жидкость без взвесей в сливном шланге
- Отсутствие воздушных пузырей в прозрачной ёмкости
Прокачка переднего левого колеса: пошагово
Перед началом прокачки убедитесь, что тормозная жидкость в бачке заполнена до уровня "MAX" и поддерживается на этой отметке на протяжении всей процедуры. Подготовьте прозрачный шланг, подходящий по диаметру к штуцеру прокачки, и чистую емкость для сбора старой жидкости.
Попросите помощника сесть в автомобиль для нажатия на педаль тормоза по команде. Наденьте очки для защиты глаз от возможного контакта с жидкостью. Очистите штуцер прокачки (расположен на задней части тормозного суппорта) от грящи перед откручиванием.
Последовательность действий
- Наденьте один конец шланга на штуцер прокачки, второй опустите в емкость с небольшим количеством свежей жидкости.
- Подайте команду помощнику: "Жми!". После нажатия педали до упора открутите штуцер на ¾ оборота ключом на 8 мм.
- Дождитесь полного вытекания жидкости с пузырьками воздуха (педаль при этом провалится в пол). Завершите выход жидкости командой "Стоп!" помощнику.
- Затяните штуцер с усилием 8-11 Н·м строго до прекращения подтеканий. Только после затяжки дайте команду "Отпусти!" педаль.
- Повторите цикл (пункты 2-4) 5-7 раз до появления чистой жидкости без пузырьков воздуха в шланге.
Контролируйте уровень жидкости в бачке после каждого цикла, доливая свежую тормозную жидкость DOT 4. Не допускайте опускания уровня ниже отметки "MIN" во избежание повторного завоздушивания системы. После завершения протрите штуцер и суппорт ветошью для удаления остатков жидкости.
Работа с задним правым контуром тормозов
Переходите к заднему правому колесу, предварительно установив на штуцер прозрачный шланг, второй конец которого опущен в емкость с остатками старой жидкости. Помощник должен по команде плавно нажимать педаль тормоза 3-5 раз с интервалом в 2 секунды, после чего зафиксировать её в нижнем положении.
Открутите штуцер прокачки на ¾ оборота, наблюдая за выходом пузырьков воздуха и старой жидкости. Как только педаль тормоза у помощника "провалится" до пола, немедленно заверните штуцер обратно. Повторяйте цикл до момента, когда в шланге перестанут появляться воздушные пузыри и пойдет чистая жидкость без примесей.
Критические моменты при прокачке
- Контролируйте уровень в бачке каждые 3-4 цикла
- Не допускайте полного опустошения бачка – подливайте жидкость до метки «MAX»
- При затяжке штуцера усилие не должно превышать 11 Н·м
| Параметр | Значение |
| Диаметр штуцера | 7 мм |
| Допустимый люфт шланга | Не более 1 мм |
- После завершения прокачки протрите штуцер ветошью
- Проверьте герметичность соединений визуально
- Убедитесь в отсутствии подтёков на тормозном суппорте
Завершающий этап: заднее левое колесо
Подготовьте штуцер прокачки заднего левого тормозного механизма, очистив его от загрязнений. Наденьте прозрачный шланг на штуцер, второй конец опустите в пластиковую емкость с остатками старой жидкости. Убедитесь, что в расширительном бачке уровень тормозной жидкости находится между метками MIN и MAX.
Попросите помощника плавно нажать педаль тормоза 3-5 раз с интервалом в 2 секунды, после чего зафиксировать педаль в нижнем положении. В этот момент открутите штуцер на ½ оборота ключом на 8 мм – жидкость с возможными пузырьками воздуха начнет вытекать через шланг.
- После прекращения потока жидкости закройте штуцер с усилием 8-11 Н·м
- Только после затяжки штуцера помощник отпускает педаль тормоза
- Повторяйте цикл (нажатие-открытие-закрытие-отпускание) до появления чистой жидкости без пузырьков
Контрольные действия:
- Долейте свежую жидкость в бачок до уровня MAX
- Проверьте герметичность соединений и отсутствие подтеков
- Убедитесь в плотности педали: при работающем двигателе она должна быть упругой без провалов
Особое внимание: Не допускайте полного опустошения бачка в процессе прокачки! При появлении воздуха в шланге повторите цикл до полного его удаления. После завершения установите защитный колпачок на штуцер.
Как избежать попадания воздуха в систему
Главное правило – не допускать полного опустошения бачка главного тормозного цилиндра (ГТЦ) в процессе работы. Контролируйте уровень жидкости каждые 3-5 минут, немедленно доливая новую до отметки «MAX» при снижении. Используйте только чистую жидкость из герметичной тары, чтобы исключить впитывание влаги из воздуха.
Соблюдайте правильную последовательность прокачки тормозных контуров: начинайте с самого удалённого от ГТЦ колеса (заднее правое), затем заднее левое, переднее правое и завершайте передним левым. Это соответствует заводской схеме гидропривода Рено Логан и минимизирует протяжённость магистралей с воздухом.
Критичные этапы и методы
- Прокачка с помощником: При нажатии педали ассистентом медленно отпускайте штуцер, а перед её возвратом в исходное положение – затягивайте. Резкие движения педалью создают турбулентность.
- Герметизация штуцера: Наденьте на штуцер прозрачный шланг, опущенный в ёмкость с жидкостью. Слой тормозной жидкости в ёмкости должен покрывать конец трубки – это гидрозатвор против подсоса воздуха.
- Контроль педали: Педаль выжимается плавно до упора и фиксируется в нижней точке на 2-3 секунды перед открытием штуцера.
После замены проверьте герметичность системы: осмотрите штуцеры, трубки и соединения на предмет подтёков. Проведите тестовое торможение на безопасном участке – педаль должна быть упругой без провалов.
Контроль уровня жидкости в бачке при прокачке
Постоянный мониторинг уровня тормозной жидкости в расширительном бачке – критически важный этап прокачки системы. Падение уровня ниже минимальной отметки приведёт к подсосу воздуха в магистрали, что полностью нивелирует результаты работы. Контроль осуществляется визуально после прокачки каждого тормозного контура или колеса.
Долив производите исключительно свежей жидкостью, рекомендованной производителем (например, DOT 4), и только в чистый бачок. Используйте жидкость из герметично закрытой тары во избежание впитывания влаги. Избыточный уровень при завершении работ недопустим – после сборки и прогрева системы излишки выдавит через перепускной клапан.
Правила контроля и долива
- Частота проверки: После 3-5 качков педали/5-7 секунд прокачки шприцем на каждом колесе
- Порядок действий:
- Приостановите прокачку колеса
- Протрите горловину бачка чистой ветошью
- Снимите крышку с фильтром-сеткой
- Долейте жидкость до уровня между метками MIN и MAX
| Ситуация | Действие |
|---|---|
| Жидкость опустилась до MIN | Немедленно прекратить прокачку и долить |
| На дне бачка виден осадок | Очистить бачок до начала работ |
| Попадание капель на кузовные детали | Немедленно смыть водой – жидкость агрессивна к ЛКП |
Проверка плотности резьбы штуцеров после откручивания
После завершения прокачки тормозной системы и закручивания штуцеров критически важно убедиться в герметичности соединений. Неплотная резьба приведёт к подтеканию жидкости и падению давления в контуре, что создаст аварийную ситуацию при торможении. Визуальный осмотр проводится сразу после сборки и повторно через 10–15 минут работы педалью тормоза.
Тщательно протрите ветошью область вокруг каждого штуцера на суппортах и рабочих цилиндрах, удаляя остатки тормозной жидкости. Используйте яркий фонарь для выявления малейших следов просачивания – даже капля, появляющаяся у основания резьбы в течение минуты, свидетельствует о недостаточной затяжке. Особое внимание уделите задним цилиндрам, где доступ ограничен.
Алгоритм действий при обнаружении течи
Повторная затяжка: Если подтёки обнаружены, аккуратно подтяните штуцер динамометрическим ключом с усилием не более 8–11 Н·м. Превышение момента сорвёт резьбу в алюминиевом корпусе суппорта.
- Снимите защитный колпачок со штуцера.
- Установите ключ на шестигранник штуцера строго перпендикулярно.
- Плавно увеличивайте усилие до указанного значения, избегая рывков.
Оценка состояния резьбы: При продолжающейся течи после правильной затяжки:
- Выкрутите штуцер полностью и осмотрите резьбу на предмет задиров, коррозии или деформации.
- Проверьте резьбовое отверстие в суппорте/цилиндре с помощью фонарика и увеличительного стекла.
- Протрите резьбу штуцера чистой ветошью, смоченной в тормозной жидкости.
Замена компонентов: При выявлении повреждений:
| Дефект | Действие |
| Сорванная резьба штуцера | Установите новый штуцер (оригинальный или аналог с маркировкой DOT 4) |
| Повреждение резьбы в суппорте | Замените суппорт/цилиндр целиком – восстановление недопустимо |
| Сильная коррозия | Обработайте резьбу латунной щёткой, при неудаче – замените узел |
После устранения неполадок повторно прокачайте соответствующий контур тормозной системы для удаления воздуха, попавшего при откручивании штуцера. Контрольную проверку на отсутствие течи выполняйте при работающем двигателе и нажатой педали тормоза – в этом режиме давление в системе максимально.
Тест педали тормоза на жесткость
После завершения прокачки всех контуров тормозной системы и заливки жидкости до уровня MAX в бачке, критически важно проверить работоспособность тормозов перед выездом. Основной метод – оценка жесткости педали тормоза при работающем двигателе.
Запустите двигатель автомобиля и дайте ему поработать 1-2 минуты для создания разрежения в вакуумном усилителе. Несколько раз нажмите педаль тормоза с умеренным усилием, чтобы стравить возможные остатки воздуха в главном тормозном цилиндре.
Порядок проверки жесткости педали
Удерживая ногу на педали тормоза, выполните следующие действия:
- Продавите педаль до упора с усилием, которое вы обычно применяете при экстренном торможении.
- Удерживайте педаль в этом положении не менее 10-15 секунд.
- Оцените поведение педали:
- Норма: Педаль остается жесткой, без провалов, ощущается устойчивое сопротивление под ногой.
- Неисправность: Педаль медленно "уходит" вниз под давлением ноги, сопротивление заметно снижается.
Повторите проверку 2-3 раза. Любой провал педали или ее "мягкость" указывают на серьезные проблемы:
- Наличие воздуха в системе (требуется повторная прокачка).
- Негерметичность магистралей, штуцеров, соединений.
- Неисправность главного тормозного цилиндра или вакуумного усилителя.
Эксплуатация автомобиля с "мягкой" или проваливающейся педалью тормоза категорически запрещена! Необходимо немедленно найти и устранить причину неисправности.
Проверка на герметичность соединений
После завершения прокачки тормозной системы тщательно протрите все рабочие зоны сухой ветошью, уделяя особое внимание штуцерам прокачки, трубопроводам и местам соединений с главным цилиндром. Это обеспечит чёткую визуализацию возможных подтёков жидкости.
Заведите двигатель и энергично нажмите на педаль тормоза 5–7 раз, создавая максимальное давление в системе. Удерживайте педаль в нижнем положении 10–15 секунд, контролируя её поведение – она не должна постепенно опускаться. Повторите процедуру при заглушенном моторе для сравнения реакции.
Ключевые точки контроля
- Главный тормозной цилиндр: Осмотрите корпус и места присоединения бачка. Капли на корпусе или мокрые потёки указывают на негерметичность уплотнений.
- Трубопроводы и шланги: Проверьте гибкие шланги возле колёс и жёсткие трубки по всей длине. Особое внимание – участкам крепления к кузову и соединениям с суппортами/цилиндрами.
- Штуцеры прокачки: Убедитесь в отсутствии капель вокруг вентилей. Даже минимальное просачивание требует подтяжки или замены штуцера.
- Рабочие цилиндры: Осмотрите колёсные тормозные механизмы. Запотевание задней части суппорта (перед) или мокрые пятна на барабанах (зад) – признаки утечки.
Обязательно проверьте уровень жидкости в бачке после теста – его снижение более чем на 3–5 мм свидетельствует о наличии скрытой утечки. При обнаружении малейших следов жидкости немедленно устраните причину: подтяните соединения динамометрическим ключом (с соблюдением момента затяжки!) или замените повреждённые компоненты.
Утилизация старой тормозной жидкости
Никогда не сливайте отработанную тормозную жидкость в канализацию, на почву или в водоёмы. Она содержит токсичные соединения (гликоли, бор, соли тяжёлых металлов), которые наносят серьёзный вред экосистеме и загрязняют грунтовые воды.
Запрещено смешивать тормозную жидкость с бытовыми отходами или пытаться сжечь её самостоятельно – при горении выделяются ядовитые пары. Пролитые остатки немедленно собирайте абсорбентами (песок, опилки), а загрязнённые материалы утилизируйте как опасные отходы.
Правильные методы утилизации
Соблюдайте последовательность действий:
- Слейте жидкость в герметичную химически стойкую тару (специальный канистр или плотно закрывающуюся пластиковую бутылку с маркировкой "Опасные отходы: тормозная жидкость").
- Обратитесь в профильные организации:
- Станции техобслуживания с лицензией на приём автохимии
- Пункты приёма опасных бытовых отходов (уточните график приёма в вашем городе)
- Экомобили или стационарные экотерминалы
- При сдаче предоставьте информацию о составе (указана на канистре DOT-3/4/5.1).
Важно: Храните заполненные ёмкости вертикально в недоступном для детей и солнечных лучей месте до момента передачи. Не заполняйте тару более чем на 75% объёма во избежание разрыва при температурном расширении.
Распространенные ошибки новичков при прокачке
Неправильная последовательность действий или технические недочеты при прокачке тормозной системы могут существенно снизить эффективность торможения. Эти ошибки часто связаны с незнанием особенностей гидравлического контура или пренебрежением ключевыми этапами процедуры.
Игнорирование рекомендаций производителя по типу жидкости и специфике работы с системой ведет к неполному удалению воздуха. Важно контролировать каждый этап и избегать распространенных промахов, которые ставят под угрозу безопасность эксплуатации автомобиля.
Типичные ошибки при работе с тормозной системой
- Нарушение порядка прокачки контуров
Прокачка не по схеме (задний левый → передний правый → передний левый → задний правый) оставляет воздух в магистралях. - Падение уровня жидкости в бачке
Несвоевременное пополнение резервуара приводит к подсосу воздуха через компенсационное отверстие. - Резкое выжимание педали
Быстрые нажатия помощником создают турбулентность в жидкости, препятствуя выходу пузырей воздуха. - Затяжка штуцера при опущенной педали
Завершение закручивания прокачного клапана после отпускания педали втягивает воздух обратно в систему. - Использование загрязненной тары или шланга
Попадание мусора или воды в систему через прозрачную трубку вызывает коррозию компонентов. - Неполная замена жидкости
Прекращение работ после прокачки одного контура без обработки всех четырех колесных цилиндров. - Игнорирование герметичности
Отсутствие проверки соединений на течь после сборки приводит к постепенному завоздушиванию.
Важность замены защитных колпачков на штуцерах
Защитные колпачки на прокачных штуцерах тормозных суппортов Рено Логан выполняют критическую роль: они предотвращают коррозию и загрязнение резьбового соединения. При отсутствии или повреждении колпачков влага, дорожная соль и абразивные частицы беспрепятственно проникают в зону контакта штуцера с суппортом. Это приводит к "прикипанию" металлических поверхностей из-за электрохимических реакций.
В процессе замены тормозной жидкости колпачки неизбежно подвергаются механическому воздействию при откручивании/закручивании штуцера. Резина стареет, теряет эластичность и растрескивается, а пластиковые аналоги часто ломаются. Использование старых колпачков после обслуживания сводит на нет их защитную функцию – микротрещины пропускают агрессивные вещества даже при визуально сохранной форме.
Последствия игнорирования замены
- Залипание штуцера: Коррозия "сваривает" штуцер с суппортом, делая невозможным его откручивание без разрушения при следующем обслуживании.
- Разгерметизация системы: Повреждённая резьба не обеспечивает плотное прилегание шланга при прокачке, вызывая подсос воздуха.
- Дорогостоящий ремонт: Требуется замена суппорта в сборе (500-1500 руб. за деталь) при необратимом повреждении посадочного гнезда.
Для корректной замены обязательно используйте колпачки, соответствующие диаметру штуцеров Логана (обычно 7-8 мм). Установка выполняется вручную до упора – перетяжка деформирует резину. Рекомендуется применять оригинальные колпачки (арт. 7701203759) или качественные аналоги с термостойким покрытием.
| Тип колпачка | Ресурс | Риск |
|---|---|---|
| Новый резиновый | 2-3 замены жидкости | Минимальный |
| Старый резиновый | Эксплуатация запрещена | Критический |
| Пластиковый | 1 замена жидкости | Высокий (хрупкость) |
Проверка состояния тормозных шлангов и трубок
Тщательно осмотрите все гибкие тормозные шланги на предмет трещин, потертостей, вздутий или расслоений резины. Особое внимание уделите участкам возле металлических фитингов и местам контакта с кузовными элементами. Проверьте отсутствие масляных пятен или мокрых подтеков на поверхности шлангов – это указывает на разгерметизацию.
Металлические трубки требуют контроля на отсутствие глубокой коррозии, вмятин и перегибов. Пройдитесь вдоль всей длины трубок, обращая внимание на зоны крепления к кузову скобами – здесь часто скапливается грязь, ускоряющая ржавление. Убедитесь в надежности всех резьбовых соединений (суппорт, главный цилиндр, штуцеры).
Ключевые этапы диагностики
Обязательные действия при проверке:
- Нажатием на педаль тормоза создайте давление в системе (двигатель заглушен). Одновременно наблюдайте за реакцией шлангов – они не должны раздуваться как "баллоны".
- Проверьте люфт в местах крепления: рукой пошатайте шланги и трубки. Недопустимы свободные движения или трение о кузов.
- Протрите соединения сухой ветошью. Через 5-10 минут повторно осмотрите их – появление капель жидкости свидетельствует о негерметичности.
При обнаружении любых дефектов (трещины, вздутия, следы течи, коррозия >30% сечения трубки) компоненты подлежат немедленной замене. Эксплуатация авто с поврежденными тормозными магистралями запрещена!
Контроль износа тормозных колодок во время процедуры
Процедура замены тормозной жидкости на Рено Логан требует снятия колес для доступа к штуцерам прокачки суппортов. Это создает идеальную возможность для визуальной оценки состояния тормозных колодок без дополнительных операций. Осмотрите колодки через смотровое окно в суппорте или снимите защитный кожух, если видимость ограничена.
Обратите внимание на равномерность износа внутренней и наружной колодок на каждом колесе. Разная толщина фрикционных накладок указывает на возможные проблемы: закисание направляющих пальцев суппорта, повреждение поршня или перекос. Проверьте минимальную остаточную толщину фрикционного слоя – критическим считается значение менее 2-3 мм, включая металлическую основу.
Ключевые параметры для оценки
- Толщина фрикционного материала: Замерьте остаток накладки штангенциркулем. Сравните с минимально допустимым значением (рекомендуется замена при ≤3 мм).
- Равномерность износа: Разница в толщине между колодками на одном суппорте >1-2 мм требует диагностики механизмов.
- Состояние поверхности: Трещины, расслоения, масляные пятна или глянцевый "замыленный" слой – признаки необходимости замены.
| Состояние колодки | Действие |
| Толщина ≥4 мм, износ равномерный | Установить обратно, продолжить работу |
| Толщина 2-3 мм, дефекты отсутствуют | Рекомендовать замену в ближайшее время |
| Толщина <2 мм, трещины, масляные пятна | Немедленная замена перед сборкой |
- Очистка: Удалите металлической щеткой пыль с посадочных мест колодок и скоб суппорта.
- Проверка датчиков: На версиях с электронной индикацией износа убедитесь в целостности проводки датчиков.
- Смазка направляющих: При обратной сборке нанесите высокотемпературную смазку на пальцы суппорта.
Когда повторять процедуру: график обслуживания
Производитель Renault официально рекомендует менять тормозную жидкость на всех моделях Logan каждые 2 года независимо от пробега. Это базовый интервал, гарантирующий сохранение эксплуатационных свойств жидкости и защиту гидравлической системы от коррозии.
Дополнительные факторы, требующие внеплановой замены:
- Превышение нормативного пробега: Если автомобиль эксплуатируется интенсивно (более 30-40 тыс. км в год), замена может потребоваться раньше 2 лет.
- Изменение характеристик жидкости: Потемнение, помутнение или наличие осадка в бачке.
- Снижение эффективности тормозов: "Мягкая" или "ватная" педаль тормоза, увеличение хода педали.
- Проведение ремонтных работ: Замена тормозных суппортов, цилиндров, шлангов или магистралей.
- Попадание влаги: Результаты теста на содержание воды выше 3-4% (проверяется спецтестером).
Для точного контроля используйте таблицу соответствия состояния жидкости и пробега:
| Пробег (тыс. км) | Визуальное состояние | Рекомендуемое действие |
|---|---|---|
| 0-60 | Прозрачная, светло-жёлтая | Плановая замена через 2 года |
| 60+ | Тёмно-жёлтая/коричневая, без осадка | Немедленная замена |
| Любой | Мутная, с хлопьями или водой | Экстренная замена |
Игнорирование регламента приводит к закипанию жидкости при экстренном торможении, коррозии металлических компонентов и полному отказу тормозной системы. Для автомобилей старше 5 лет или с пробегом свыше 100 тыс. км интервал замены стоит сократить до 1-1.5 лет.
Что делать если педаль осталась "ватной" после замены
После замены тормозной жидкости на Рено Логан педаль тормоза может остаться мягкой ("ватной") из-за воздуха в системе. Это критичный дефект, требующий немедленного устранения перед эксплуатацией автомобиля.
Проведите повторную прокачку тормозов, строго соблюдая последовательность контуров и технические требования. Для Рено Логан стандартная очередность: задний правый, передний левый, задний левый, передний правый.
Основные причины и решения
Обязательные действия:
- Проверьте уровень жидкости в бачке – должен быть между MIN/MAX после прокачки.
- Осмотрите шланги и соединения на подтёки – затяните хомуты или замените повреждённые элементы.
- Используйте только рекомендованную жидкость (например, DOT 4) – несоответствие стандарта вызывает падение давления.
Важно: Прокачивайте с помощником! Один нажимает педаль 3-5 раз с интервалом 2 секунды, удерживает, второй открывает штуцер на суппорте.
| Симптом | Вероятная причина | Действие |
| Педаль проваливается | Воздух в ГТЦ | Прокачать главный тормозной цилиндр |
| Жидкость мутная/с пузырями | Некачественная замена | Повторить полную замену |
| Посторонние звуки при нажатии | Повреждённый вакуумный усилитель | Диагностика на СТО |
Если проблема сохраняется после повторной прокачки, проверьте главный тормозной цилиндр на износ поршней и манжет. При отсутствии опыта обратитесь к специалистам – неисправные тормоза опасны для жизни.
Список источников
Для подготовки материала использовались проверенные технические ресурсы и документация, специализирующиеся на обслуживании автомобилей Renault. Акцент делался на официальные данные и практический опыт автомехаников.
Все источники предоставляют детальные инструкции по работе с тормозной системой Logan, включая спецификации жидкостей и меры безопасности. Рекомендуется сверяться с актуальными версиями руководств.
- Официальное руководство по ремонту Renault Logan (издание текущего поколения)
- Технические бюллетени Renault Technical Service по тормозным системам
- Мануалы Haynes и Autodata по модели Logan
- Видеоинструкции каналов: Ремонт Двигателя, Главная дорога, Avto-Blogger.ru
- Тематические разделы форумов: Renoclub.ru, Drive2.ru/logan, Логан клуб РФ
- Статьи порталов: Авторевю, За рулём, Kolesa.ru
- Инструкции производителей тормозных жидкостей (DOT 4)
