Автомобильный генератор - из чего он состоит и как работает
Статья обновлена: 18.08.2025
Электрическая система современного автомобиля немыслима без генератора – ключевого источника энергии во время движения.
Этот узел преобразует механическую энергию вращения коленвала в электрический ток, обеспечивая питание всех потребителей и заряд аккумулятора.
Понимание устройства и принципа действия генератора критически важно для диагностики неисправностей и поддержания бесперебойной работы транспортного средства.

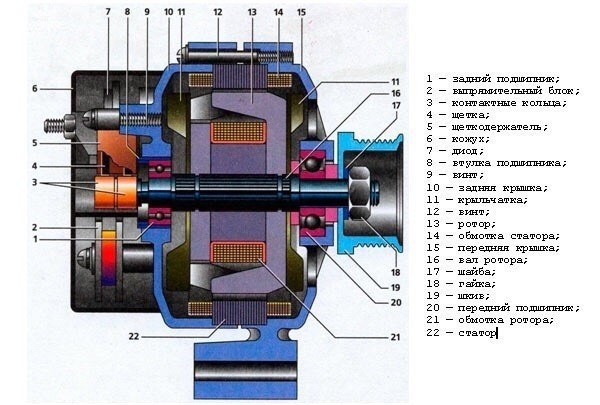

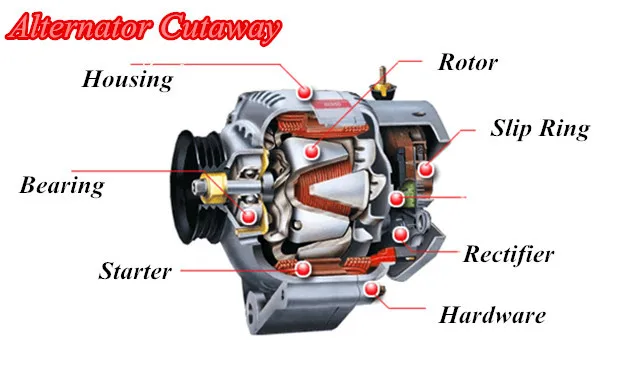

В статье подробно рассмотрены конструктивные элементы агрегата, включая статор, ротор, выпрямительный блок и регулятор напряжения, а также физические основы генерирования тока.
Распространенные типы конструкции корпусов генераторов
Корпус автомобильного генератора выполняет защитные, крепежные и теплоотводящие функции, обеспечивая целостность внутренних компонентов при вибрациях и перепадах температур. Его конструкция напрямую влияет на эффективность охлаждения, ремонтопригодность и габариты узла.
Основные различия между типами корпусов заключаются в способе сборки, расположении вентиляционных элементов и компоновке крепежных узлов. Каждая конструкция адаптирована под специфику моторного отсека и требования к производительности.
| Тип корпуса | Ключевые особенности |
|---|---|
| Разборный (двухкрышечный) | Состоит из передней и задней алюминиевых крышек, стянутых сквозными болтами. Позволяет демонтировать статор для замены без снятия ротора. |
| Моноблочный | Цельная конструкция с несъемными торцевыми крышками. Отличается повышенной жесткостью, но усложняет ремонт внутренних компонентов. |
| С торцевой вентиляцией | Вентиляционные окна расположены на задней крышке. Воздух засасывается вентилятором со стороны приводного шкива через корпус. |
| С радиальной вентиляцией | Отверстия для охлаждения размещены по окружности корпуса. Поток воздуха проходит через зазоры статора, обеспечивая интенсивный теплоотвод. |
Устройство обмотки статора и ее роль в генерации переменного тока
Обмотка статора представляет собой три независимые медные катушки, уложенные в пазы сердечника. Сердечник изготавливается из электротехнической стали и имеет форму полого цилиндра с 36 или 48 пазами. Каждая катушка равномерно распределена по окружности статора со смещением 120 градусов относительно других, образуя трехфазную систему.
Витки катушек изолированы друг от друга и от сердечника термостойким диэлектриком. Концы обмоток соединяются по схеме "звезда" или "треугольник", где общая точка ("звезда") или выводы фаз ("треугольник") подключаются к выпрямительному блоку. Такая конструкция обеспечивает оптимальное использование магнитного потока и минимизирует пульсации напряжения.
Принцип генерации переменного тока
При вращении ротора создаваемое им магнитное поле пересекает проводники обмотки статора. Согласно закону электромагнитной индукции Фарадея, в катушках наводится ЭДС переменного направления. Ключевые аспекты процесса:
- Сдвиг фаз: Смещение катушек на 120° обеспечивает генерацию трех синусоидальных напряжений, сдвинутых во времени на треть периода.
- Частота тока: Зависит от скорости вращения ротора и числа пар полюсов (f = (n × p) / 60, где n – обороты/мин, p – пары полюсов).
- Амплитуда напряжения: Пропорциональна скорости изменения магнитного потока, которая определяется оборотами двигателя и силой магнитного поля ротора.
Роль обмотки статора:
- Преобразование энергии: Переводит механическую энергию вращения в электрическую за счет индукции.
- Формирование трехфазного тока: Геометрия укладки создает сбалансированную трехфазную систему.
- Передача мощности: Переменное напряжение с обмоток поступает на диодный мост для преобразования в постоянный ток, необходимый бортовой сети автомобиля.
| Параметр | Влияние на работу |
|---|---|
| Диаметр провода | Определяет токовую нагрузочную способность и тепловыделение |
| Число витков | Влияет на выходное напряжение и КПД генератора |
| Схема соединения | "Звезда" дает большее напряжение, "треугольник" – больший ток |
Конструкция ротора с обмоткой возбуждения и полюсными наконечниками
Ротор автомобильного генератора представляет собой вращающийся электромагнит, ключевой задачей которого является создание переменного магнитного потока. Его конструкция включает стальной вал с напрессованными полюсными наконечниками, образующими многолучевую "беличью клетку". Между этими наконечниками размещается катушка обмотки возбуждения, намотанная эмалированным медным проводом прямоугольного или круглого сечения.
На валу ротора установлены два контактных кольца (обычно медные или стальные), изолированные от вала и друг друга. К ним подводятся выводы обмотки возбуждения через пайку или сварку. На кольца через графитовые щётки подаётся постоянное напряжение от регулятора, обеспечивая питание катушки. Полюсные наконечники имеют клювообразную форму для формирования синусоидального магнитного поля.
Технические характеристики элементов
| Компонент | Материал | Функция |
| Обмотка возбуждения | Медный провод в термостойкой изоляции | Создание электромагнитного поля при прохождении тока |
| Полюсные наконечники | Сталь с высокими магнитными свойствами | Формирование магнитных полюсов и распределение потока |
| Контактные кольца | Латунь/сталь с напылением | Передача тока на вращающуюся обмотку |
Принцип работы основан на электромагнитной индукции: ток через щёточно-контактный узел поступает на обмотку, превращая ротор в магнит. Чередующиеся северные и южные полюса наконечников при вращении пересекают обмотки статора, индуцируя в них переменное напряжение. Ключевые особенности конструкции:
- Клинообразные полюса – оптимизируют форму магнитного поля
- Вентиляционные лопасти – отлиты вместе с наконечниками для охлаждения
- Термостойкая изоляция – выдерживает температуры до 180°C
Принцип создания вращающегося магнитного поля ротором
Ротор автомобильного генератора представляет собой электромагнит, состоящий из обмотки возбуждения, намотанной на стальной вал. При подаче постоянного тока через контактные кольца и щетки, обмотка создает сильное магнитное поле. Конструкция полюсных наконечников ротора (обычно "клювообразной" формы) концентрирует и направляет магнитные силовые линии, формируя четко выраженные северный и южный полюса.
Вращение ротора обеспечивается механической связью с коленчатым валом двигателя через ременную передачу. Поскольку магнитное поле жестко закреплено относительно оси вращения ротора, его вращение приводит к циклическому изменению направления магнитного потока в пространстве вокруг оси. Это создает эффект вращающегося магнитного поля с частотой, строго соответствующей скорости вращения ротора.
Ключевые элементы процесса
- Подача тока возбуждения: Регулятор напряжения подает постоянный ток на обмотку ротора через щеточный узел.
- Формирование полюсов: Стальные полюсные наконечники фокусируют магнитный поток, создавая чередующиеся разноименные полюса.
- Механическое вращение: Крутящий момент от двигателя раскручивает вал ротора (обычно до 12,000-15,000 об/мин).
- Синхронизация поля: Магнитное поле вращается синхронно с частотой вращения ротора (n об/мин = f Гц × 60 / число пар полюсов).
| Компонент | Функция в создании поля |
|---|---|
| Обмотка возбуждения | Генерирует магнитный поток при протекании тока |
| Полюсные наконечники | Формируют распределение полюсов и направляют поток |
| Контактные кольца | Обеспечивают подачу тока на вращающуюся обмотку |
Формирование переменного трехфазного напряжения в обмотках статора
При вращении ротора создаваемое им магнитное поле пересекает проводники трех независимых обмоток статора, смещенных на 120 электрических градусов. В каждой обмотке индуцируется переменная электродвижущая сила (ЭДС) синусоидальной формы. Величина ЭДС прямо пропорциональна скорости изменения магнитного потока, которая зависит от частоты вращения ротора и силы магнитного поля.
Сдвиг фаз между ЭДС в обмотках составляет ровно 120°, так как катушки физически расположены по окружности статора под углом 120° друг к другу. Это обеспечивает генерацию трех симметричных синусоидальных напряжений с одинаковой амплитудой и частотой, но с последовательным фазовым смещением. Форма кривой напряжения определяется конфигурацией полюсных наконечников ротора.
Способы соединения обмоток
Для получения стандартного выходного напряжения обмотки объединяются в схемы:
- "Звезда": все концы обмоток соединяются в одной нейтральной точке
- "Треугольник": конец первой обмотки соединяется с началом второй, конец второй – с началом третьей, конец третьей – с началом первой
| Параметр | Звезда | Треугольник |
|---|---|---|
| Линейное напряжение (Uл) | √3 × Uф | Uф |
| Фазное напряжение (Uф) | Uл / √3 | Uл |
Где Uл – напряжение между выводами фаз, Uф – напряжение на одной обмотке.
Выпрямление переменного напряжения осуществляется диодным мостом, преобразующим трехфазный ток в постоянный для питания бортовой сети автомобиля и зарядки аккумулятора.
Назначение и схема соединения диодного выпрямительного моста
Диодный мост преобразует переменный трёхфазный ток, вырабатываемый статорной обмоткой генератора, в постоянный ток для питания бортовой сети автомобиля и зарядки аккумуляторной батареи. Без этого преобразования работа электрооборудования транспортного средства невозможна, так как все потребители рассчитаны на постоянное напряжение.
Конструктивно выпрямитель состоит из шести мощных полупроводниковых диодов, смонтированных на двух алюминиевых теплоотводящих пластинах-радиаторах. Положительные диоды установлены в пластине с красной маркировкой и выводом "+", отрицательные – в пластине чёрного цвета с выводом "-". Три фазы статора подключаются к точкам соединения пар диодов.
Принцип работы трёхфазного выпрямителя
Каждая пара диодов (один на "+" и один на "-") работает с одной фазой статора:
- Диоды пропускают ток только в одном направлении, блокируя обратное напряжение
- В любой момент времени ток проводят два диода: один с наибольшим положительным потенциалом фазы и один с наибольшим отрицательным
- На выходе формируется пульсирующее напряжение с частотой пульсаций 300 Гц (6 импульсов за период)
Для подавления высокочастотных помех параллельно выходу моста включается конденсатор. Дополнительные диоды (обычно 3 шт.) могут устанавливаться в отдельный модуль для питания обмотки возбуждения через регулятор напряжения.
| Элемент схемы | Назначение |
|---|---|
| 6 силовых диодов | Основное выпрямление трёхфазного тока |
| Теплоотводящие пластины | Отвод тепла (+80°C в рабочем режиме) |
| Дополнительные диоды | Питание обмотки возбуждения |
Преобразование переменного тока в постоянный диодным модулем
Генератор вырабатывает трёхфазный переменный ток, непригодный для питания бортовой сети автомобиля и зарядки аккумулятора. Для преобразования этого тока в постоянный используется диодный модуль (выпрямительный мост), жестко закреплённый на корпусе генератора.
Диодный модуль содержит шесть мощных полупроводниковых диодов, объединённых в три пары. Каждая пара подключена к одной из фаз статорной обмотки. Диоды пропускают ток только в одном направлении, отсекая отрицательные полуволны переменного напряжения.
Принцип работы трёхфазного выпрямителя
Работа модуля основана на последовательном выпрямлении фаз:
- В каждый момент времени ток проходит через диод с наибольшим положительным потенциалом на фазной обмотке.
- Отрицательные полупериоды тока перенаправляются через диоды, соединённые с "массой".
- На выходе моста формируется пульсирующее напряжение с частотой пульсаций, втрое превышающей частоту одной фазы.
Схема соединения диодов:
| Тип диодов | Количество | Подключение |
|---|---|---|
| "Положительные" | 3 шт | Соединены с выводом "+" |
| "Отрицательные" | 3 шт | Соединены с корпусом ("массой") |
Дополнительные диоды (отдельные или интегрированные):
- Три дополнительных диода питают обмотку возбуждения.
- Защитные диоды или варисторы предотвращают пробой при скачках напряжения.
Итоговое постоянное напряжение стабилизируется реле-регулятором перед подачей в бортовую сеть.
Конструкция щеточного узла и передача тока на обмотку ротора
Щеточный узел включает две графитовые щетки, размещенные в изолированных держателях. Пружины прижимают щетки к контактным кольцам ротора, обеспечивая постоянный электрический контакт. Конструкция предусматривает свободное перемещение щеток в направляющих для компенсации износа.
Держатели крепятся к корпусу генератора через токоизолирующие втулки, предотвращающие короткое замыкание. Контактные кольца изготавливаются из меди или латуни и жестко зафиксированы на валу ротора. Износ щеток компенсируется пружинным механизмом до полного ресурса.
Принцип передачи тока
Электрический ток поступает от регулятора напряжения на щеточный узел по медным проводникам. Далее ток последовательно проходит:
- Через графитовые щетки
- По контактным кольцам ротора
- На обмотку возбуждения ротора
Ключевые характеристики компонентов:
| Элемент | Материал | Функция |
|---|---|---|
| Щетки | Графит | Скользящий контакт |
| Кольца | Медь/латунь | Передача на ротор |
| Пружины | Сталь | Прижим щеток |
Передаваемый ток возбуждения составляет 3-5 А, создавая магнитное поле ротора. Отсутствие искрения обеспечивается стабильным усилием пружин и гладкостью контактных колец.
Виды и принцип работы регуляторов напряжения генератора
Регулятор напряжения поддерживает стабильное выходное напряжение генератора при изменении частоты вращения ротора и нагрузки. Он непрерывно сравнивает фактическое напряжение с заданным эталонным значением (обычно 13.8–14.7 В). При отклонениях устройство корректирует ток возбуждения обмотки ротора: уменьшает его при превышении напряжения и увеличивает при снижении.
Регулировка осуществляется путем быстрого включения/отключения цепи обмотки возбуждения от источника тока. Современные регуляторы используют широтно-импульсную модуляцию (ШИМ), изменяя среднее значение тока через продолжительность импульсов. Это предотвращает перегрев генератора и обеспечивает плавную стабилизацию.
Основные типы регуляторов напряжения
По конструкции:
- Внешние: Устанавливаются отдельно от генератора, соединяются кабелями.
- Интегрированные: Встроены в корпус генератора (щеточный узел или заднюю крышку).
По технологии управления:
- Электромеханические (вибрационные): Используют электромагнитное реле. При превышении напряжения контакты размыкают цепь возбуждения. Устаревший тип.
- Полупроводниковые (транзисторные): Применяют биполярные транзисторы или MOSFET для коммутации тока. Отличаются высокой надежностью и быстродействием.
- Гибридные: Комбинация реле и полупроводниковых элементов для специфичных задач.
- Микропроцессорные: На базе контроллеров с алгоритмами адаптивного управления. Учитывают температуру, скорость вращения, нагрузку.
| Тип | Принцип действия | Преимущества | Недостатки |
|---|---|---|---|
| Электромеханический | Механическое размыкание контактов реле | Простота, ремонтопригодность | Инерционность, искрение, износ контактов |
| Полупроводниковый | Бесконтактная коммутация транзисторами | Высокая скорость реакции, долговечность | Чувствительность к перегрузкам и КЗ |
| Микропроцессорный | Цифровая обработка сигналов, ШИМ-управление | Точность, адаптивность, диагностика | Сложность, высокая стоимость |
Ключевые функции: Компенсация падения напряжения в проводах (через дополнительный сигнальный кабель "B+" или "Sense"), температурная коррекция (снижение напряжения при нагреве), защита от перегрузки и КЗ, контроль лампы заряда на панели приборов.
Поддержание стабильного напряжения 13.5-14.7 В при изменении нагрузки
Стабильность выходного напряжения автомобильного генератора обеспечивается системой автоматической регулировки. При увеличении нагрузки (например, включении фар, обогрева стекла или зарядке севшего аккумулятора) напряжение стремится упасть, а при резком снижении нагрузки (отключении потребителей) – возрасти. Для компенсации этих колебаний используется электронный регулятор напряжения, подключенный к обмотке возбуждения ротора.
Регулятор непрерывно сравнивает фактическое выходное напряжение генератора с эталонным значением (обычно 14.2 В). Полученная разница преобразуется в управляющие сигналы для изменения силы тока возбуждения. Этот ток протекает через щетки и контактные кольца, воздействуя на магнитное поле ротора, что напрямую влияет на ЭДС индукции в статорных обмотках.
Принцип работы регулятора при изменениях нагрузки
Повышение нагрузки (падение напряжения):
- Регулятор фиксирует снижение напряжения ниже заданного диапазона.
- Увеличивается длительность импульсов тока (или постоянный ток) в обмотке возбуждения.
- Магнитное поле ротора усиливается.
- ЭДС в статоре возрастает, компенсируя просадку напряжения.
Снижение нагрузки (рост напряжения):
- Регулятор обнаруживает превышение допустимого уровня напряжения.
- Длительность импульсов тока (или его величина) в обмотке возбуждения уменьшается.
- Магнитное поле ротора ослабевает.
- ЭДС в статоре снижается, предотвращая перезаряд аккумулятора.
Ключевые элементы для стабилизации:
- Электронный регулятор напряжения (интегральная схема с силовым транзистором/ключом).
- Обмотка возбуждения ротора (создает управляемое магнитное поле).
- Эталонный источник напряжения внутри регулятора (стабильный опорный сигнал).
Влияние скорости вращения: На высоких оборотах генератора даже незначительное увеличение тока возбуждения вызывает резкий рост напряжения. Регулятор в таких режимах работает в импульсном режиме (ШИМ), быстро переключая обмотку для точного поддержания среднего значения. На низких оборотах ток возбуждения часто максимален.
| Состояние | Действие регулятора | Результат |
|---|---|---|
| Нагрузка ↑ (Напряжение ↓) | ↑ Ток возбуждения | ↑ Напряжение генератора |
| Нагрузка ↓ (Напряжение ↑) | ↓ Ток возбуждения | ↓ Напряжение генератора |
| Обороты ↑↑ | Короткие импульсы тока | Предотвращение скачка напряжения |
Схема подключения генератора через выводы B+ и D+
Вывод B+ (иногда обозначается как 30, BAT или +) является основным силовым выходом генератора. Он напрямую соединяется с плюсовой клеммой аккумулятора через толстый кабель, рассчитанный на высокий ток (обычно сечением 16-25 мм²). Через эту цепь осуществляется питание всех потребителей бортовой сети при работающем двигателе и зарядка аккумулятора.
Вывод D+ (маркируется как 61, L, IND или WL) выполняет две ключевые функции: управление цепью возбуждения обмотки ротора и индикацию состояния генератора. Он подключается к лампе заряда на приборной панели и к входу регулятора напряжения. При включении зажигания до запуска двигателя, через лампу на D+ подается питание для первоначального возбуждения генератора.
Принцип работы цепи D+
При включении зажигания ток от замка зажигания проходит через лампу заряда → вывод D+ → обмотку возбуждения → регулятор напряжения → "массу". Лампа горит. После запуска двигателя генератор вырабатывает напряжение. Когда оно на выводе D+ превышает напряжение бортовой сети (примерно 13.5В), разница потенциалов на лампе исчезает – она гаснет. Регулятор напряжения переходит в режим поддержания стабильного выходного напряжения на B+.
Типовая схема подключения:
- B+ → Плавкая вставка (80-150А) → Клемма аккумулятора (+) → Шина питания бортовой сети
- D+ → Лампа заряда (3-5Вт) → Замок зажигания → Регулятор напряжения → Масса
Важные особенности:
- Короткое замыкание вывода B+ на "массу" вызывает мгновенное перегорание силовой плавкой вставки.
- Обрыв цепи D+ приводит к отсутствию возбуждения генератора – лампа заряда не загорится при включении зажигания, генератор не будет работать.
- Перегорание лампы заряда в цепи D+ блокирует первоначальное возбуждение – генератор не запустится.
| Вывод | Назначение | Тип цепи | Последствия обрыва |
|---|---|---|---|
| B+ | Силовое питание сети, заряд АКБ | Высокотоковая (>60А) | Разряд аккумулятора, отключение потребителей |
| D+ | Управление возбуждением, индикация | Низкотоковая (до 5А) | Отсутствие заряда, лампа не горит |
Распространенные типы приводных шкивов и требования к натяжению ремня
Основным типом является одноручьевой клиновой шкив, где ремень с трапециевидным сечением обеспечивает передачу крутящего момента от коленчатого вала. Поликлиновые (многоручьевые) шкивы с плоскими зубчатыми ремнями получили широкое распространение благодаря повышенной гибкости и эффективности передачи усилия на высоких оборотах. Современные генераторы часто оснащаются шкивами с обгонной муфтой, которая гасит крутильные колебания и снижает нагрузку на ременную передачу при резких изменениях частоты вращения коленвала.
Правильное натяжение ремня критически влияет на работоспособность системы. Недостаточное натяжение вызывает проскальзывание, что приводит к перегреву ремня, снижению эффективности генератора и ускоренному износу. Чрезмерное натяжение создает избыточную нагрузку на подшипники генератора и коленвала, сокращая их ресурс и повышая риск выхода из строя.
Методы контроля и регулировки натяжения
Оптимальное натяжение определяется производителем и проверяется:
- Ручным методом: прогиб ремня при усилии 10 кг не должен превышать 10-15 мм для клиновых и 5-8 мм для поликлиновых ремней
- Специальными приборами: тензометры измеряют усилие натяжения в кгс или Ньютонах
- Автоматическими натяжителями: пружинные или гидравлические устройства поддерживают постоянное давление
| Тип шкива | Рекомендуемое усилие натяжения | Особенности регулировки |
|---|---|---|
| Клиновой | 60-80 кгс | Регулировка смещением корпуса генератора |
| Поликлиновой | 40-50 кгс | Требует точного позиционирования роликов |
| С обгонной муфтой | 35-45 кгс | Запрещена перетяжка – разрушает демпфер |
Периодичность проверки составляет каждые 15 000 км пробега. При замене ремня обязательна установка нового натяжного ролика. Признаки неправильного натяжения: свист при запуске двигателя или включении мощных потребителей, трещины на поверхности ремня, неестественный шум подшипников генератора.
Причины перегрева генератора и критическая температура защиты
Основной причиной перегрева является превышение допустимой электрической нагрузки. Это возникает при одновременном включении мощных потребителей: обогрева стекол, сидений, фар, аудиосистемы и кондиционера. Некорректная работа реле-регулятора, отвечающего за стабилизацию напряжения, также вызывает перегрузку обмоток и интенсивный нагрев.
Механические факторы включают износ или заклинивание подшипников, приводящий к увеличению трения вала, а также ослабление или повреждение приводного ремня. Недостаточное охлаждение из-за загрязнения вентиляционных отверстий пылью, грязью либо маслом нарушает теплоотвод. Короткое замыкание в обмотках статора или ротора провоцирует локальный перегрев.
Последствия и защита
При критическом перегреве (выше +105°C) происходит:
- Оплавление изоляции обмоток
- Деформация диодного моста
- Разрушение подшипников
- Замыкание витков статора
Современные генераторы оснащаются термозащитой через реле-регулятор с температурным датчиком. При достижении порога +120°C–130°C система автоматически снижает выходное напряжение, уменьшая ток нагрузки и нагрев. При дальнейшем росте температуры до +150°C–170°C происходит полное отключение генератора для предотвращения необратимых повреждений.
Характерные признаки проблем: шум подшипников, запах гари, мерцание фар
Шум подшипников генератора проявляется гулом, свистом или скрежетом, усиливающимся с ростом оборотов двигателя. Это свидетельствует об износе переднего или заднего подшипника, что приводит к перекосу ротора, трению об статор и возможному заклиниванию. Игнорирование звука вызывает разрушение подшипника, повреждение обмоток и полный выход генератора из строя.
Запах гари или палёной изоляции в салоне или под капотом указывает на перегрев генератора. Причины включают перегрузку из-за неисправной АКБ, короткое замыкание в обмотках, пробой диодов выпрямительного моста или заклинивание ротора. Длительная работа в таком режиме провоцирует расплавление изоляции, возгорание или оплавление контактов.
Мерцание фар и сопутствующие симптомы
Нестабильная работа световых приборов выражается в:
- Ритмичном мерцании фар или подсветки панели приборов на холостых оборотах.
- Плавании яркости при изменении нагрузки (включении кондиционера, обогрева стекла).
- Мигании совместно с отключением электросистем.
Эти признаки возникают из-за:
| Износ щёток | Недостаточный контакт с токосъёмными кольцами ротора |
| Пробой диодов моста | Пульсация напряжения вместо постоянного тока |
| Неисправность регулятора напряжения | Скачки выходного напряжения генератора |
Важно: Сочетание мерцания с тусклым светом или разрядкой АКБ подтверждает критическую нехватку заряда. Без оперативного ремонта это приводит к разряду аккумулятора и остановке двигателя.
Диагностика неисправностей генератора мультиметром по напряжению на клеммах АКБ
Контроль напряжения на клеммах аккумуляторной батареи при работающем двигателе – базовый метод оценки работоспособности генератора и целостности цепи заряда. Стабильность этого параметра напрямую отражает способность генераторной установки поддерживать энергобаланс бортовой сети и восполнять заряд АКБ.
Измерения проводятся на прогретом двигателе (температура охлаждающей жидкости 80-90°C) после 5-10 минут работы на холостом ходу. Перед тестом убедитесь в надежности контактов на клеммах АКБ и отсутствии поверхностного заряда на батарее (при необходимости дайте нагрузку фарами на 1-2 минуты перед запуском).
Порядок проверки и интерпретация результатов
- Переключите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном 0-20V.
- Подключите красный щуп к плюсовой клемме АКБ, черный – к минусовой.
- Зафиксируйте напряжение на заглушенном двигателе (норма: 12.2-12.7V).
- Запустите двигатель, дайте ему выйти на штатный холостой ход (700-900 об/мин).
- Снимите показания мультиметра без включенных потребителей.
- Включите мощные потребители (дальний свет, обогрев стекол и сидений, вентилятор печки на максимум).
- Зафиксируйте напряжение под нагрузкой.
| Показание мультиметра | Диагностируемое состояние | Возможные причины |
|---|---|---|
| 13.5V - 14.5V (без нагрузки) | Нормальная работа | Генератор и регулятор напряжения функционируют корректно |
| Менее 13.2V (на холостых под нагрузкой) | Недостаточный заряд | Износ щеток, неисправность регулятора, пробой диодов, слабое натяжение ремня |
| Более 14.7V (в любом режиме) | Перезаряд АКБ | Выход из строя регулятора напряжения, замыкание в обмотке статора |
| Напряжение равно АКБ без запуска (~12.6V) | Отсутствие заряда | Обрыв ремня генератора, обрыв цепи возбуждения, поломка диодного моста |
| Колебания в диапазоне 12V-15V | Нестабильная работа | Зависание щеток, окисление контактов, межвитковое замыкание |
Важно: Значения приведены для температуры +20°C. При отрицательных температурах норма может достигать 14.7-15.0V на первых минутах работы. Если напряжение в норме без нагрузки, но резко падает при включении потребителей – проверьте ток отдачи генератора под нагрузкой амперметром.
Технология проверки состояния диодного моста генератора
Проверка диодного моста начинается с отключения аккумуляторной батареи и снятия генератора с автомобиля. Далее демонтируйте защитный кожух и заднюю крышку генератора для доступа к выпрямительному блоку. Очистите диодный мост от загрязнений сжатым воздухом или мягкой кистью, уделяя особое внимание контактным соединениям и местам пайки.
Для диагностики потребуется мультиметр в режиме проверки диодов («прозвонка») или специализированный тестер полупроводников. Перед началом измерений отсоедините все провода от моста: статорные обмотки, выводы обмотки возбуждения и клемму «+». Убедитесь в отсутствии внешних цепей, влияющих на показания прибора.
Методика проверки диодов
Диоды проверяются попарно на обрыв и короткое замыкание:
- Переведите мультиметр в режим «прозвонки» (значок диода).
- Приложите щупы к каждому диоду в двух направлениях:
- Прямое включение: красный щуп к аноду (+), черный к катоду (−). Исправный диод показывает 0.4–0.7 В.
- Обратное включение: красный щуп к катоду (−), черный к аноду (+). Исправный диод показывает «OL» или «1» (бесконечность).
Типичные дефекты и их признаки:
| Показания мультиметра | Диагностируемая неисправность |
|---|---|
| ≈0 В в обоих направлениях | Короткое замыкание p-n перехода |
| «OL»/«1» в обоих направлениях | Обрыв диода |
| Значение вне диапазона 0.4–0.7 В при прямом включении | Деградация полупроводникового слоя |
Обязательно проверьте все три пары силовых диодов, дополнительный диодный trio (если предусмотрено конструкцией), а также диоды возбуждения. Неисправность хотя бы одного элемента требует замены всего выпрямительного блока или поврежденной секции (при ремонтопригодной конструкции). После замены произведите контрольную сборку и тестирование генератора на стенде.
Методы визуальной оценки износа щеток и контактных колец ротора
Для оценки состояния щеток требуется снять защитный кожух генератора, обеспечив доступ к щеткодержателю. Осмотрите длину щеток: их остаточная высота должна составлять не менее 5-6 мм (точное значение указано в спецификации производителя). Щетки с критическим износом имеют глубокие выработки, трещины или расслоения графита. Проверьте равномерность прилегания рабочей поверхности к кольцам – локальный износ свидетельствует о перекосе.
Контактные кольца ротора осматриваются после демонтажа щеточного узла. Идеальная поверхность колец – гладкая, без царапин, борозд или выгоревших участков. Допустимые риски должны быть равномерными по окружности. Обратите внимание на цвет: темные пятна или синеватый оттенок указывают на перегрев. Измерьте диаметр колец микрометром – существенное уменьшение относительно номинала требует замены.
Ключевые признаки износа и методы проверки
- Щетки:
- Остаточная высота < 5 мм
- Неровная или сколотая рабочая кромка
- Задиры на боковых гранях
- Провисание или заедание в щеткодержателе
- Контактные кольца:
- Глубокие канавки вдоль направления вращения
- Эллипсность (проверяется индикатором)
- Локальные выгорания или коррозия
- Сильный дисбаланс по блеску поверхности
Важно: Перед осмотром очистите узел от графитовой пыли сухой ветошью. Используйте увеличительное стекло для выявления микротрещин. Проверьте усилие пружин щеткодержателя – ослабленные пружины ускоряют износ.
Проверка целостности обмоток статора и ротора тестером
Проверка обмоток мультиметром включает диагностику на обрыв и короткое замыкание. Для статора измеряют сопротивление между выводами обмоток, для ротора – между контактными кольцами. Дополнительно тестируют изоляцию относительно корпуса.
Перед проверкой генератор демонтируют, очищают от загрязнений и отсоединяют регулятор напряжения. Измерения проводят в режиме омметра. Критично соблюдать полярность щупов при диагностике диодного моста, но для проверки целостности обмоток полярность не важна.
Проверка статора:
- Отключите выводы обмоток от диодного моста
- Измерьте сопротивление между каждой парой выводов (для звезды – все комбинации, для треугольника – соседние точки)
- Сравните показания: расхождения между обмотками >5% указывают на межвитковое замыкание
- Проверьте отсутствие контакта с корпусом: один щуп на вывод обмотки, второй – на стальной пакет
Проверка ротора:
- Замерьте сопротивление между контактными кольцами (норма: 2-10 Ом)
- Бесконечное сопротивление – обрыв обмотки
- Сопротивление ≈0 Ом – межвитковое замыкание
- Проверьте изоляцию: один щуп на любое кольцо, второй – на вал ротора
| Компонент | Тип неисправности | Показания тестера |
|---|---|---|
| Статор | Обрыв | ∞ Ом между выводами одной обмотки |
| Статор | КЗ на корпус | 0-50 кОм обмотка-корпус |
| Ротор | Межвитковое КЗ | Сопротивление ниже паспортного |
| Ротор | Обрыв | ∞ Ом между кольцами |
Корректные показатели зависят от модели генератора. Обязательно сверяйтесь с теххарактеристиками производителя. При обнаружении КЗ на корпус или обрыва узел подлежит замене. Межвитковое замыкание в роторе иногда устраняется перемоткой.
Последовательность работ при замене щеточного узла генератора
Перед началом работ подготовьте новый щеточный узел, соответствующий модели генератора, набор ключей, отвертки и ветошь. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.
Снимите защитный кожух генератора, обеспечив доступ к задней части корпуса. Очистите корпус от загрязнений, уделяя внимание зоне вокруг регулятора напряжения.
Демонтаж и установка
- Открутите крепежные болты регулятора напряжения, удерживающие щеточный узел
- Извлеките старый щеточный узел вместе с регулятором напряжения
- Сравните длину щеток нового и старого узла: разница более 5 мм требует замены
- Установите новый узел, совместив монтажные отверстия с корпусом генератора
- Зафиксируйте болты крест-накрест с моментом затяжки 3-5 Н∙м
Проверьте свободный ход щеток в направляющих пазах. Заедание свидетельствует о браке детали. Подключите разъем регулятора до фиксации характерным щелчком.
| Контрольная операция | Критерий успеха |
|---|---|
| Измерение длины щеток | Минимально допустимая: 5 мм |
| Проверка пружин | Равномерное прижатие к коллектору |
После сборки запустите двигатель, проверьте отсутствие искрения. Нормальное напряжение на аккумуляторе: 13.8–14.5 В. При отклонениях диагностируйте контактные кольца ротора.
Алгоритм замены подшипников без обращения в сервис
Подготовьте инструменты: комплект рожковых ключей, съёмник стопорных шайб, съёмник подшипников, молоток, отвёртки, пассатижи, новый подшипник (точный аналог старого), смазку Литол-24. Обязательно обесточьте АКБ перед началом работ, отсоединив клеммы.
Обеспечьте доступ к генератору: снимите защитный кожух двигателя (при наличии), ослабьте натяжной болт ремня, снимите приводной ремень с генератора. Открутите крепёжные болты корпуса генератора к двигателю, аккуратно отсоедините электрические разъёмы и силовой провод.
Демонтаж и разборка генератора
- Снимите генератор с автомобиля, перенесите на чистый верстак.
- Выкрутите болты задней и передней крышек корпуса.
- Извлеките щёточный узел, отжав пружины и отсоединив контакты.
- Снимите шкив при помощи съёмника, удалив предварительно стопорную гайку.
- Разъедините крышки корпуса, извлеките ротор и статор.
Замена подшипников
| Передний подшипник | Задний подшипник |
|
|
Важно: Запрессовку новых подшипников выполняйте строго по оси посадочного места, используя оправку. Убедитесь, что подшипник встал без перекосов. Нанесите смазку на 2/3 объёма полости подшипника перед установкой.
Сборка и установка
- Соберите корпус генератора в обратной последовательности
- Установите шкив, затяните гайку с моментом 40-60 Н∙м
- Проверьте лёгкость вращения ротора рукой
- Закрепите генератор на двигателе, подключите клеммы
- Наденьте приводной ремень, отрегулируйте натяжение
Проверьте работоспособность: запустите двигатель, убедитесь в отсутствии посторонних шумов и стабильном напряжении 13.5-14.5V на АКБ при средних оборотах.
Опасность эксплуатации со слабо натянутым приводным ремнем
Приводной ремень является критически важным элементом в передаче крутящего момента от коленчатого вала двигателя к шкиву генератора. Его правильное натяжение обеспечивает синхронное вращение и эффективную передачу мощности, необходимой для выработки электрической энергии.
Эксплуатация автомобиля с ослабленным приводным ремнем генератора создает ряд серьезных рисков, напрямую влияющих на работоспособность системы электроснабжения и смежных агрегатов. Основные опасности связаны с нарушением процесса зарядки, перегревом и преждевременным выходом из строя самого ремня, а также возможным повреждением других компонентов двигателя.
Основные риски и последствия
Слабое натяжение приводного ремня приводит к следующим негативным явлениям:
- Проскальзывание ремня по шкивам: Ремень не может эффективно передать крутящий момент от коленвала к генератору. Это вызывает его буксование и сильный нагрев из-за трения.
- Недостаточная зарядка аккумуляторной батареи (АКБ): Из-за проскальзывания ротор генератора вращается медленнее необходимого или с рывками. Генератор не вырабатывает требуемого напряжения и тока, что приводит к систематическому недозаряду АКБ. Последствия: разряд аккумулятора, трудности с запуском двигателя (особенно в холодное время), отказ электрооборудования при движении.
- Ускоренный износ и обрыв ремня:
- Интенсивное трение при проскальзывании вызывает перегрев и деградацию материала ремня (расслоение, растрескивание, "задубливание" резины).
- Ослабленный ремень подвержен повышенным вибрациям и ударным нагрузкам, что еще больше сокращает его ресурс.
- Высок риск внезапного обрыва ремня. Это приводит к полному прекращению работы генератора и переходу на питание только от АКБ, которая быстро разрядится.
- Перегрев генератора: Проскальзывающий ремень генерирует значительное тепло на шкиве генератора. Это тепло передается на вал ротора и подшипники генератора, вызывая их перегрев и преждевременный износ.
- Повреждение других агрегатов (если ремень общий): На многих двигателях один ремень приводит помпу (водяной насос), насос гидроусилителя руля (ГУР) и/или компрессор кондиционера. Ослабление или обрыв такого ремня приведет к:
- Перегреву двигателя: Остановка помпы прекращает циркуляцию охлаждающей жидкости.
- Утяжелению руля: Отказ насоса ГУР.
- Неработоспособности кондиционера: Остановка компрессора.
- Характерный свист (писк): Проскальзывание часто сопровождается громким визжащим звуком, особенно при увеличении нагрузки на генератор (включение фар, обогрева стекол, кондиционера) или при повышенной влажности. Это явный индикатор проблемы.
| Причина (Слабое натяжение) | Непосредственное следствие | Конечный результат/Опасность |
|---|---|---|
| Проскальзывание ремня | Буксование, нагрев ремня и шкивов | Ускоренный износ, обрыв ремня; Перегрев подшипников генератора |
| Проскальзывание ремня | Снижение скорости вращения ротора генератора | Недозаряд АКБ, разряд батареи в пути, отказ электрооборудования |
| Ослабление/Обрыв ремня | Прекращение вращения ротора генератора | Полное прекращение зарядки, движение только на АКБ (быстрый разряд) |
| Ослабление/Обрыв общего ремня | Остановка помпы (водяного насоса) | Прекращение циркуляции ОЖ, перегрев и возможный капитальный ремонт двигателя |
Современные генераторы с управляемым возбуждением для экономии топлива
Принцип работы таких генераторов основан на динамическом регулировании силы тока возбуждения обмотки ротора в зависимости от текущей нагрузки бортовой сети и оборотов двигателя. Электронный блок управления (ЭБУ генератора) непрерывно анализирует сигналы от датчиков напряжения аккумулятора, частоты вращения коленвала и потребления энергии, оперативно корректируя ток в обмотке возбуждения через интегральный регулятор напряжения.
Это позволяет поддерживать напряжение в узком диапазоне (обычно 13.5–14.8 В) без перезаряда, но главное – минимизировать механическую нагрузку на двигатель. В традиционных системах генератор постоянно вырабатывает ток с избытком, тогда как управляемое возбуждение обеспечивает подачу ровно того количества энергии, которое требуется потребителям в конкретный момент.
Ключевые преимущества и особенности реализации
Основные методы управления возбуждением:
- ШИМ-модуляция сигнала регулятора для точного контроля среднего значения тока возбуждения.
- Алгоритмы прогнозирования нагрузки на основе данных CAN-шины (включение фар, обогревов стекол, климат-контроля).
- Приоритетное питание критичных систем при дефиците энергии за счет временного снижения мощности второстепенных потребителей.
Конструктивные отличия:
| Компонент | Традиционный генератор | Генератор с управляемым возбуждением |
| Регулятор напряжения | Электромеханический | Интегральный (со встроенным микропроцессором) |
| Статор | Стандартная 3-фазная обмотка | Оптимизированная обмотка с пониженным сопротивлением |
| Ротор | Классическая обмотка возбуждения | Обмотка с улучшенным теплоотводом |
Эффект экономии топлива достигается за счет:
- Снижения крутящего момента на валу генератора до 60% в режимах малой нагрузки.
- Устранения постоянной перегенерации энергии, приводящей к бесполезному расходу горючего.
- Активного использования режима холостого хода генератора при движении накатом или торможении.
Список источников
При подготовке материалов об автомобильном генераторе были использованы специализированные технические издания и отраслевые ресурсы, содержащие детальную информацию об устройстве и функционировании данного компонента.
Основой для описания принципов работы и конструктивных особенностей послужили следующие авторитетные источники.
- Автомобильное электрооборудование В.В. Кисуленко
- Электрооборудование автомобилей А.А. Хусаинов
- Техническое обслуживание систем зарядки // Журнал "Автосервис-Практик"
- Автомобильные генераторы: конструкция и диагностика С.А. Баженов
- Принципы работы генераторов переменного тока // Учебное пособие МАДИ
- Руководство по ремонту электрооборудования Издательство "За рулем"
- Современные системы генерации в автомобилестроении // Материалы НТК НАМИ
- Bosch Automotive Handbook (раздел "Энергосистема транспортных средств")
