Сборка дневных ходовых огней своими руками
Статья обновлена: 18.08.2025
Дневные ходовые огни – обязательный элемент безопасности современного автомобиля.
Они повышают видимость транспортного средства в светлое время суток, снижая риск ДТП.
Собрать надежные ДХО самостоятельно – реальная задача для автолюбителя.
Этот способ сэкономит средства и даст полный контроль над качеством конструкции.
В статье подробно разберем выбор компонентов, схемы подключения и монтаж.
Подготовка инструментов: паяльник, термоусадка, кеммы
Качественная подготовка инструментов напрямую влияет на надежность и безопасность будущей конструкции дневных ходовых огней. Недостающие или неподходящие материалы могут привести к нестабильной работе светодиодов, короткому замыканию или преждевременному выходу системы из строя.
Основной упор делается на три ключевых компонента: паяльник для создания неразъемных соединений проводов, термоусадочные трубки для герметичной изоляции контактов и клеммы для подключения к бортовой сети автомобиля. Параллельно подготавливаются вспомогательные расходники и измерительное оборудование.
Детализированный перечень оборудования
- Паяльник: мощность 25-40 Вт с тонким жалом, подставка, губка для очистки
- Расходники для пайки: припой ПОС-60, флюс (канифоль или гелевый), демонтажная оплетка
- Термоусадка: набор трубок разных диаметров (Ø2-8 мм), цветная маркировка при необходимости
- Клеммы: изолированные быстроразъемные ("мама"), кольцевые под болт М6, обжимной инструмент
Дополнительно потребуются: кусачки-бокорезы, стриппер для снятия изоляции, монтажный провод (сечение 0.75-1.5 мм²), фен для равномерной усадки трубок, мультиметр. Обязательно проверьте исправность паяльника и целостность изоляции на рукоятке перед включением.

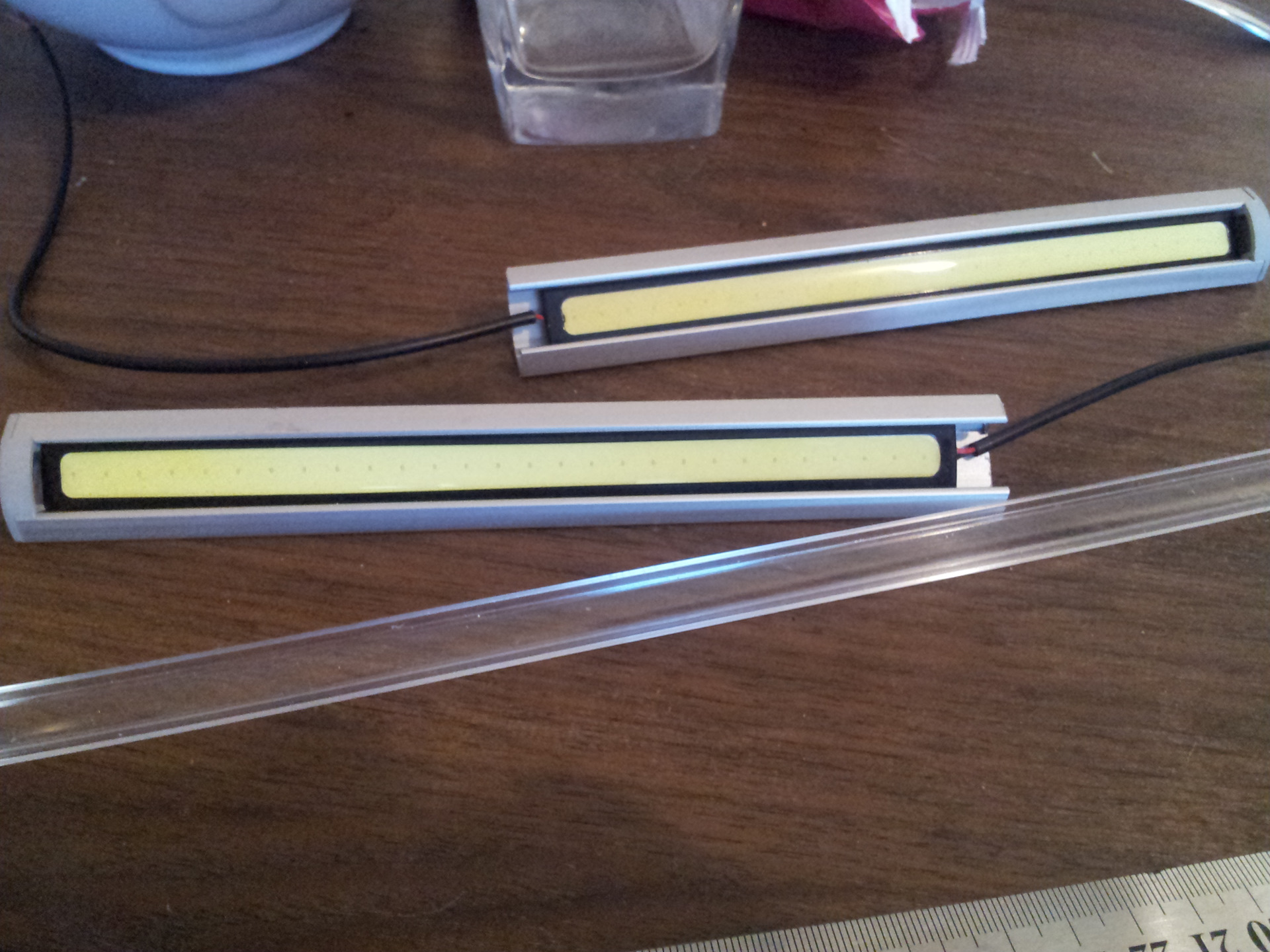

Расчет и чертеж корпуса для светодиодной ленты
Корпус выполняет три ключевые функции: защищает светодиодную ленту от влаги и механических повреждений, обеспечивает правильное светораспределение согласно ГОСТ Р 41.48-2004 (углы видимости: 20° вверх, 10° вниз, 45° влево/вправо), а также служит радиатором для отвода тепла. Для расчета габаритов измерьте длину ленты, добавьте 10-15 мм с каждой стороны для крепления и воздушного зазора, а высоту корпуса определите исходя из толщины светодиодов + 3-5 мм на технологический просвет.
Учитывайте кривизну места установки на автомобиле (например, бампера или решетки радиатора) – корпус должен повторять ее радиус. Для теплоотвода используйте алюминиевый П-образный профиль с толщиной стенок не менее 2 мм. Рассчитайте площадь поверхности профиля по формуле S = (2×H + L) × P, где H – высота борта, L – ширина дна профиля, P – длина корпуса. Минимальная площадь: 20 см² на 1 Вт мощности ленты.
Этапы проектирования чертежа
- Нарисуйте продольный разрез профиля с указанием:
- Рабочей зоны для ленты (с маркировкой посадочных мест)
- Каналов для прокладки проводов (Ø 4-5 мм)
- Монтажных ушек или пазов под саморезы
- Спроектируйте торцевые заглушки:
- Герметичные (силиконовый уплотнитель или клей)
- С выводами для кабеля IP67
- С крепежными элементами к кузову
- Рассчитайте угол наклона лицевой части:
Тип установки Рекомендуемый угол Горизонтальная 0°-5° вверх Вертикальная 5°-10° наружу
Обязательно предусмотрите антибликовую кромку по верхней кромке профиля (выступ 3-5 мм под углом 45° к оси света) для соответствия требованиям по слепящему действию. Проверьте габариты на совместимость с посадочным местом автомобиля, особенно зазор между корпусом и подвижными элементами кузова (≥ 15 мм). Для изготовления используйте оргстекло (рассеиватель) и алюминий (корпус) – при соединении применяйте термостойкий герметик, устойчивый к -40°C...+120°C.
Изготовление защитного корпуса из поликарбоната
Поликарбонат толщиной 2-3 мм оптимален для корпуса благодаря ударопрочности, УФ-стабильности и термостойкости. Вырежьте две одинаковые детали по шаблону: основную часть (прямоугольник с закругленными углами) и крышку. Используйте электролобзик с мелкозубчатым полотном, предварительно закрепив лист струбцинами.
Обработайте края наждачной бумагой P120 для устранения сколов. На основной детали фрезеруйте паз глубиной 1.5 мм по периметру для установки уплотнителя. Для гибки торцевых закруглений нагрейте поликарбонат строительным феном до 150°C и согните по оправке, зафиксировав до остывания.
Сборка и герметизация
Соедините детали винтами М3 через просверленные отверстия с шагом 5 см. Установите силиконовый шнур Ø2 мм в паз для влагозащиты. Нанесите прозрачный термостойкий герметик в местах ввода проводов и стыках. Проверьте герметичность, погрузив собранный корпус в воду на 10 минут – пузырьки воздуха не должны появляться.
Ключевые параметры обработки:
| Скорость реза | 3-4 м/мин |
| Диаметр сверла | 2.9 мм (под резьбу М3) |
| Температура гибки | 140-160°C |
| Усилие затяжки винтов | 0.6-0.8 Н·м |
Важно: Не снимайте защитную пленку до завершения сборки. Для крепления к авто используйте кронштейны из нержавеющей стали, приклеенные полиуретановым клеем к тыльной стороне корпуса.
Герметизация соединений водостойким силиконом
Надёжная герметизация критически важна для защиты электрических контактов ДХО от влаги, пыли и окисления. Без качественной изоляции соединения быстро корродируют, что приведёт к перебоям в работе огней или короткому замыканию. Водостойкий силикон создаёт эластичный барьер, устойчивый к перепадам температур и вибрациям.
Используйте только автомобильный силикон с пометкой "нейтральный" – кислотные составы разъедают металл контактов. Оптимальный выбор – прозрачный или чёрный силикон с диапазоном эксплуатации от -40°C до +200°C. Избегайте бытовых герметиков: они не обеспечивают достаточной адгезии к пластику и быстро отслаиваются.
Материалы и инструменты:
- Автомобильный нейтральный силикон (например, ABRO, Loctite)
- Обезжириватель (изопропиловый спирт)
- Медицинский шприц на 5 мл или аппликатор-насадка
- Резиновые перчатки
- Салфетки без ворса
Технология обработки соединений
- Очистите контакты от загрязнений щёткой, затем обезжирьте спиртом
- Проверьте плотность скрутки/пайки проводов – люфт недопустим
- Заполните шприц силиконом, срежьте носик под углом 45°
- Нанесите слой толщиной 2-3 мм, полностью покрывая место соединения
- Разгладьте состав пальцем в перчатке, смоченным в мыльном растворе
- Убедитесь в отсутствии незакрытых участков металла
Сушка длится 12-24 часа при +20°C – не монтируйте фары раньше времени. После полимеризации излишки аккуратно срежьте канцелярским ножом. Проверьте герметичность, поливая соединение водой из пульверизатора: капли должны скатываться, не проникая внутрь.
Интеграция ДХО в штатные отверстия бампера
При интеграции светодиодных ДХО в штатные отверстия бампера первым делом необходимо точно определить расположение и геометрию этих ниш. Снимите декоративные заглушки или решетки, если они присутствуют, и тщательно замерьте посадочное место: глубину, ширину, угол наклона поверхности. Это критично для выбора или самостоятельной доработки корпуса светодиодной ленты или модуля ДХО, чтобы они встали заподлицо с поверхностью бампера без щелей и перекосов.
Оцените состояние тыльной стороны отверстия: убедитесь, что там достаточно свободного пространства для размещения корпуса ДХО и проводки, а также отсутствуют подвижные элементы (тяги, пружины) или детали подвески, которые могут повредить конструкцию при эксплуатации. При необходимости изготовьте пластиковый или металлический монтажный кронштейн, повторяющий контур отверстия, который обеспечит жесткую фиксацию и защитит ДХО от вибраций.
Этапы монтажа и подключения
Подготовка и установка модулей:
- Обезжирьте посадочную зону вокруг отверстия спиртовым раствором.
- Нанесите тонкий слой герметика по контуру корпуса ДХО для влагозащиты.
- Аккуратно вставьте модуль в отверстие, фиксируя его кронштейном или штатными креплениями.
- Проверьте соосность и отсутствие выступающих частей относительно плоскости бампера.
Прокладка проводки:
- Проденьте провода через ближайший технологический люк в моторный отсек.
- Используйте термоусадочные трубки и гофру для защиты от перетирания.
- Надежно зафиксируйте кабель пластиковыми хомутами, избегая контакта с горячими или острыми деталями.
Электрическое подключение:
| Точка подключения | Тип соединения | Важные нюансы |
|---|---|---|
| Плюс | Через реле к замку зажигания | Используйте предохранитель 5А |
| Минус | К кузову (масса) | Зачистите краску в месте контакта |
| Габариты (опция) | Через диод к лампе габарита | Для функции "европейское затемнение" |
Важно: После монтажа проверьте герметичность стыков водой из пульверизатора и работоспособность ДХО при включенном зажигании. Убедитесь, что световой пучок направлен параллельно дороге без слепящего эффекта для встречных водителей. При необходимости скорректируйте угол наклона модулей регулировочными винтами или прокладками.
Правильное подключение к бортовой сети через реле
Подключение через реле критически важно для защиты штатной электропроводки автомобиля от перегрузок. Реле выступает в роли электронного выключателя, который управляется маломощным сигналом от замка зажигания, но коммутирует основной ток питания ДХО напрямую от аккумулятора.
Для работы потребуется стандартное 4-контактное автомобильное реле на 12В с током коммутации 20-40А. Найдите в монтажном блоке или под рулевой колонкой колодку замка зажигания для подключения управляющего сигнала. Контрольная лампа поможет точно определить провод, где появляется +12В при включении зажигания.
Схема подключения проводов
- Контакт 85: Подключите к "сигнальному" проводу замка зажигания (+12V при включении)
- Контакт 86: Надежно зафиксируйте на кузове (масса)
- Контакт 30: Подсоедините к плюсовой клемме АКБ через предохранитель (10-15А)
- Контакт 87: Выведите на плюсовой провод ДХО
| Контакты реле | Назначение |
|---|---|
| 85 | Управляющий + (от замка зажигания) |
| 86 | Управляющая масса (на кузов) |
| 30 | Силовой + (от АКБ через предохранитель) |
| 87 | Выход на ДХО |
Обязательные меры безопасности: Установите предохранитель как можно ближе к плюсовой клемме АКБ. Используйте термоусадку для изоляции всех соединений и гофру для защиты проводов в подкапотном пространстве. Все точки подключения к кузову зачищайте до металла.
После монтажа проверьте работу системы: ДХО должны автоматически включаться при повороте ключа в положение "зажигание" и гаснуть после выключения. Убедитесь в отсутствии нагрева проводов и реле при 10-минутной работе.
Схема подключения ДХО к замку зажигания без ошибок
Подключение дневных ходовых огней через замок зажигания обеспечивает автоматическую активацию ДХО при запуске двигателя и отключение при повороте ключа, исключая разряд аккумулятора. Ключевая задача – интегрировать схему без конфликтов с CAN-шиной и датчиками бортовой сети, для чего требуется реле и точное определение управляющего контакта.
Обязательно обесточьте автомобиль, отсоединив клемму АКБ перед работами. Используйте только цепь зажигания с напряжением 12V, работающую исключительно в положении ключа "ON" или "Start". Избегайте подключения к цепям фар, стоп-сигналов или ЭБУ – это гарантированно вызовет ошибки системы.
Пошаговая инструкция
- Найдите контакт зажигания: с помощью мультиметра определите провод в колодке замка зажигания, где появляется +12V только при включенном зажигании (обычно синий или черно-желтый провод).
- Подготовьте реле: используйте 4-контактное автомобильное реле на 30-40А с разъёмом. Схема контактов:
Контакт 85 → Управляющий сигнал (провод от замка зажигания) Контакт 86 → Кузовная масса (чистый болт) Контакт 30 → АКБ+ через предохранитель 10-15А Контакт 87 → Плюсовой провод ДХО - Установите предохранитель: врежьте плавкий предохранитель (10А) в провод между АКБ+ и контактом 30 реле на расстоянии ≤20 см от батареи.
- Подключите ДХО: минусовой провод огней зафиксируйте на кузове, плюсовой – к контакту 87 реле. Не подключайте ДХО напрямую к зажиганию!
- Проверьте работу: подключите АКБ, включите зажигание – ДХО должны активироваться. После выключения зажигания – погаснуть с задержкой ≤3 сек.
Тестирование работы при разных режимах движения
После установки ДХО проведите многоэтапную проверку функциональности. Убедитесь, что огни автоматически включаются при запуске двигателя и гаснут после активации штатного головного света. Контролируйте отсутствие мерцания или перегрева проводов в течение 15-20 минут работы на холостом ходу.
Организуйте тест-драйв с имитацией реальных условий: плавный разгон до 90 км/ч, резкое торможение, движение по неровной дороге. Фиксируйте реакцию системы на переключение режимов освещения (габариты, ближний свет, поворотники), особое внимание уделяя корректному приоритету сигналов.
Ключевые сценарии проверки
- Старт/остановка двигателя: автоматическое включение при зажигании, отключение при извлечении ключа
- Взаимодействие с фарами: мгновенное гашение ДХО при активации ближнего света
- Вибрационная устойчивость: сохранение контактов и целостности креплений после езды по кочкам
| Режим | Ожидаемая реакция ДХО | Критерий успеха |
|---|---|---|
| Зажигание включено | Немедленное включение | Яркий стабильный свет |
| Активация поворотников | Без изменений (синхронизация при наличии модуля) | Отсутствие конфликта сигналов |
| Включение ближнего света | Мгновенное отключение | Задержка ≤ 0.5 сек |
Используйте мультиметр для замеров напряжения на клеммах при пиковых нагрузках (стартер, включение обогрева стекол). Показатели не должны опускаться ниже 11.8В. Важно: повторите ночной тест – светодиоды не должны слепить встречных водителей даже на бездорожье.
Фиксация проводов и защита от вибрации
Надёжная фиксация проводки – критически важный этап установки ДХО, предотвращающий перетирание изоляции о кузовные элементы и короткие замыкания. Используйте пластиковые хомуты (стяжки) или клипсы для крепления жгутов к штатным отверстиям в моторном отсеке, избегая участков с острыми кромками или подвижными деталями двигателя.
Для компенсации вибраций двигателя и кузова применяйте провода в гибкой гофре либо термостойкой тканевой оплётке. Обязательно оставляйте петлю длиной 5-7 см возле каждого светового модуля – это исключит натяжение и обрыв контактов при раскачивании блока на неровных дорогах.
Ключевые методы защиты
- Виброизоляция точек крепления: Подкладывайте резиновые демпферы под клипсы или обматывайте хомуты изолентой в местах контакта с металлом.
- Дублирование фиксации: Устанавливайте хомуты с шагом 15-20 см на горизонтальных участках и 10-12 см на вертикальных.
- Защита от влаги: Обрабатывайте оголённые контакты после соединения термоусадкой с клеевым слоем или герметиком.
| Материал | Применение | Особенности |
|---|---|---|
| Нейлоновые хомуты | Базовая фиксация жгутов | Требуют подрезки излишков; разрушаются от ультрафиолета |
| Термостойкая гофра | Защита групп проводов | Не поддерживает горение; выдерживает нагрев до 120°C |
| Пенополиуретановая лента | Демпфирование в зонах сильной вибрации | Гасит резонанс; устойчива к маслу и антифризу |
