Установка 16-клапанного двигателя на классику - за и против

Статья обновлена: 04.08.2025

Замена штатного двигателя на 16-клапанный силовой агрегат – один из популярных способов модернизации классических моделей ВАЗ. Этот тюнинг открывает новые возможности для автомобиля, но одновременно сопряжён с техническими сложностями.

Многие владельцы «Жигулей» или «Москвичей» мечтают о приросте мощности без смены машины. 16-клапанный мотор с его эффективной топливной экономичностью и возросшей динамикой кажется идеальным решением, однако переделка шасси и адаптация систем потребуют глубокого анализа.

Увеличение мощности мотора после замены

Главным преимуществом установки 16-клапанного двигателя на классические модели ВАЗ выступает существенный рост мощностных характеристик. Новый силовой агрегат обеспечивает прибавку в 30–50% по сравнению с устаревшими 8-клапанными аналогами, что достигается за счет улучшенного наполнения цилиндров топливовоздушной смесью и эффективного удаления выхлопных газов. Момент появления тяги смещается вниз по диапазону оборотов, обеспечивая более уверенное ускорение при любых нагрузках.

Значительно повышается эластичность работы двигателя – автомобиль лучше откликается на педаль газа даже при движении на пониженных передачах. Это снижает необходимость в частых переключениях коробки и упрощает обгоны в условиях загруженного трафика. Пиковый крутящий момент современных 16-клапанных моторов достигается раньше, а плато рабочей характеристики остается стабильным до высоких оборотов.

Ключевые факторы прироста:

Увеличенная пропускная способность ГБЦ – улучшенный газообмен за счет 4 клапанов на цилиндр
Оптимизация фаз газораспределения – более точное управление режимами впуска и выпуска
Эффективное охлаждение камер сгорания – снижение риска детонации при форсировании
Современный впрыск – точная дозировка топлива электроникой (зависит от модели двигателя)

Важно учесть: Максимальное раскрытие потенциала требует комплексной настройки систем питания и зажигания, а также обязательной доработки выпускного тракта диаметром от 50 мм для минимизации сопротивления отработавших газов.

Сравнение рабочих параметров

Параметр	8-клапанный	16-клапанный
Мощность (л.с.)	70-85	90-125
Крутящий момент (Нм)	115-130	130-150
Оптимальный диапазон	2800-4000 об/мин	3500-5000 об/мин

Улучшенные показатели топливной экономичности

Основной вклад в экономию вносит оптимизированный газообмен: 4 клапана на цилиндр (2 впускных и 2 выпускных) увеличивают пропускную способность ГРМ по сравнению с 8-клапанными моторами. Это позволяет увеличить степень наполнения цилиндров свежим зарядом и улучшить очистку от отработанных газов, обеспечивая более полное сжигание топливовоздушной смеси.

Эффективность поддерживается конструкцией камеры сгорания – компактнее и с центральным расположением свечи, что ускоряет фронт пламени и минимизирует детонацию. Электронная система впрыска современного двигателя обеспечивает точное дозирование топлива во всех режимах работы, автоматически оптимизируя состав смеси под нагрузку.

Снижение насосных потерь – сокращение сопротивления воздуха на впуске.
Стабильно низкий расход на трассе (до 6.5-7 л/100км) и умеренный в городе (8-9 л/100км) за счёт увеличения КПД.
Динамичное адаптивное управление углами зажигания и длительностью впрыска через ЭБУ.

Главный ограничитель – необходимость качественного топлива (АИ-95+) для реализации потенциала экономичности и предотвращения детонации из-за высокой степени сжатия.

Более сложная конструкция ГРМ

Переход с 8-клапанного мотора на 16-клапанный влечёт принципиальное усложнение механизма газораспределения. Вместо единственного распредвала с простой системой толкателей появляется два вала (DOHC), требующих абсолютно точной синхронизации между собой и с коленчатым валом через ремень или цепь. Серьёзно возрастает количество ответственных компонентов: вторые корпуса подшипников распредвалов, дополнительные гидрокомпенсаторы (или регулировочные шайбы), натяжители и успокоители цепи/ремня, более сложные крышки клапанов.

Повышенная плотность компоновки 16-клапанной головки блока цилиндров создаёт трудности доступа к элементам ГРМ. Процедуры замены ремня ГРМ или цепи требуют высокого уровня внимательности и квалификации от мастера. Любая ошибка при сборке (минимальные отклонения в метках, недотянутые болты, некорректный натяг) с высокой вероятностью приводит к разрушительным последствиям – изгибу клапанов при встрече с поршнями. Обеспечение герметичности соединения новой широкой головки блока с блоком цилиндров "классики" также становится сложнее.

Ключевые факторы усложнения обслуживания

Точность установки меток: Требует скрупулезности из-за двойного распредвала.
Настройка зазоров: Работа с гидрокомпенсаторами или шайбами на 16 клапанах сложнее и дольше.
Регламент замены: Чаще требуется замена комплектующих ГРМ из-за высоких нагрузок.
Диагностика и ремонт: Выявление неисправностей (напр., стук гидриков) требует больше опыта.

Последствия просчетов монтажа:

Неправильное положение распредвалов	→	Столкновение клапанов с поршнями, капитальный ремонт
Некорректный натяг ремня/цепи	→	Обрыв привода, перескок меток, деформация клапанов
Негерметичная прокладка ГБЦ	→	Перегрев, утечки масла/антифриза, прогорание

Замена двигательного щита кузова

При установке 16-клапанного силового агрегата на классические модели ВАЗ (2101-2107) стандартный двигательный щит моторного отсека требует серьезной доработки или полной замены. Конструктивные различия между карбюраторными и инжекторными двигателями приводят к несовпадению крепежных точек, иному расположению навесного оборудования, а также отличающимся габаритам силовой установки.

Основные модификации включают вырезание технологических отверстий под топливные и тормозные магистрали, переделку узла крепления дроссельного модуля и блока управления двигателем. Обязательна коррекция зоны крепления кронштейнов коробки передач и формирование выемок для совместимости с гидроусилителем руля при его установке. Толщина металла нового щита должна соответствовать повышенным нагрузкам.

Технологические аспекты замены

Совместимость креплений: Разметка и сверление отверстий под опоры двигателя с применением кондуктора
Топливная система: Интеграция штатного места для топливного фильтра и трубок рамы
Электропроводка: Организация герметичных каналов для жгутов ЭБУ и датчиков

Тип двигателя	Требуемая толщина металла	Дополнительные работы
ВАЗ-2112 (16V)	1.8-2.0 мм	Усиление зоны крепления КПП
LADA Granta (16V)	2.0-2.5 мм	Монтаж проставок под задние опоры

Типичные сложности: Необходимость переделки педального узла под гидравлическое сцепление, перенос бачка омывателя, риски нарушения геометрии передних лонжеронов при неквалифицированной сварке. Антикоррозийная обработка сварных швов обязательна.

Замеры пространства в моторном отсеке

Тщательный анализ геометрии подкапотного пространства ВАЗ «классики» (2101-2107) перед установкой 16v двигателя является абсолютно критическим этапом. Необходимо детально промерить расстояния между точками крепления подвески силового агрегата, элементами кузова и навесного оборудования на старом двигателе, а затем сопоставить их с габаритами и посадочными местами нового 16-клапанного агрегата вместе с коробкой передач и всеми компонентами.

Особое внимание уделяется минимальным зазорам вокруг нового двигателя. Необходимо убедиться в наличии достаточного пространства для рулевых тяг и рейки (под масляным поддоном или возле ГБЦ), элементов выпускного коллектора и приемной трубы, особенно вблизи валов привода ГРМ, тормозного главного цилиндра и вакуумного усилителя, а также вентилятора радиатора и самого радиатора с патрубками. Недостаток места в этих зонах делает установку невозможной без сложных доработок.

Ключевые точки для измерения

Критичные расстояния для проверки (минимальные рекомендованные зазоры 15-25 мм):

Точка замера	Что проверяется
ГБЦ (со стороны водителя)	Просвет до моторного щита кузова/тормозного ГЦ
Впускной коллектор	Зазор до вакуумного усилителя тормозов
Выпускной коллектор / турбина (если есть)	Просвет до рулевой рейки, гидроусилителя руля, магистралей
Масляный поддон (спереди/сзади)	Расстояние до поперечины подрамника (лунка на 2101-2106) / рулевой рейки / передней балки
Привод ГРМ и его крышки	Зазор до радиатора, «щечек» чашки подрамника
Приводной ремень и навесное (генератор, кмпрессор кондиционера)	Просвет до левого лонжерона и чашки подрамника
КПП	Зазор до туннеля пола и центрирования рычага КПП в штатной прорези
Точка крепления правой опоры ДВС (на подрамнике)	Совместимость крепежных отверстий штатного подрамника с кронштейном опоры 16v

Последовательность действий при замерах:

Демонтировать старый двигатель и коробку передач.
Очистить подрамник и моторный отсек.
Сфотографировать и измерить штатные точки крепления двигателя и КПП на подрамнике и кузове.
Сфотографировать и измерить точки крепления и габаритные размеры нового 16v двигателя в сборе с планируемой к установке КПП, выпускным коллектором и навесным оборудованием.
Приложить новый двигатель с коробкой к подрамнику (можно с помощниками или лебедкой) в горизонтальном положении, имитируя его подвеску.
Методично промерить зазоры со всеми перечисленными критичными точками кузова и рулевым/тормозным узлами, вращать шкивы для проверки динамических зазоров.
Оценить положение картера КПП относительно туннеля и центра прорези для рычага КПП.
Определить зоны потенциального контакта и необходимость доработки подрамника/кузова.

Подбор подходящего мотора от донора

Ключевым шагом является выбор автомобиля-донора с 16-клапанным двигателем. Оптимальными вариантами считаются модели ВАЗ: 2110-2112, 2114-2115 с моторами 21124/21126 (1.6L) или 21128 (1.8L), а также Лада Приора или Калина (модели с двигателями 21126/21127). Также рассматриваются некоторые версии Granta с 8-клапанными ГБЦ, которые заменяют на 16-клапанные от Приоры для упрощения интеграции. Импортные двигатели (Opel, Fiat) требуют сложной адаптации и не рекомендованы из-за проблем с совместимостью.

При выборе донора критически оценивайте состояние мотора: пробег (желательно до 150 тыс. км), отсутствие перегрева, стуков и масложоров. Обязательно проверьте документы на двигатель – переоформление в ГИБДД возможно только при наличии подтверждённого номера агрегата. Нелишним будет запросить VIN автомобиля-донора для проверки истории через онлайн-сервисы.

Основные критерии выбора

Комплектность двигателя: Демонтируйте не только ДВС, но и все сопутствующие элементы:
- ЭБУ (блок управления)
- Жгуты проводов (полная разводка автомобиля)
- Датчики (коленвала, распредвалов, детонации, скорости и др.)
- Топливный модуль с насосом
- Систему зажигания (катушки, свечи)
Версия электроники: Предпочтение – двигателям с Eвро-3 (более простая адаптация) и родным комплектом проводки/ЭБУ. Бортовые сети «классики» не рассчитаны на высокие токи, поэтому фары, генератор и стартёр обязательно берите от донора.
Механика креплений: Проверьте наличие всех кронштейнов и подушек. Позаботьтесь о коробке передач: штатная КПП от классики имеет иные посадочные размеры, потребуется МКПП от 16-клапанного агрегата с доработкой карданного вала или переход на шрусы.

Двигатель (ВАЗ)	Особенности установки	Риски
21124 (1.6L ~89л.с.)	Минимальное вмешательство в кузов	Слабая динамика
21126 (1.6L ~98л.с.)	Баланс мощности и затрат, прошивки доступны	Риск трещин ГБЦ при перегревах
21128 (1.8L ~100-120л.с.)	Высокий крутящий момент	Требует усиления подвески/тормозов

Необходимость частичной разборки салона

Для проведения магистралей управления двигателем и прокладки электропроводки потребуется демонтировать центральную консоль, а также участки обшивки тоннеля пола в салоне. Это обеспечит доступ к скрытым полостям кузова, через которые тянутся жгуты к электронному блоку управления и датчикам. Дополнительно снимается педальный узел для установки кронштейна электронной педали газа взамен штатной тросовой системы.

Отдельного внимания требует внедрение проводки для диагностического разъёма OBD-II, который необходимо вывести в зону доступности (например, под приборную панель). Для этого производится аккуратный подъем или временный демонтаж обивки нижней части передней панели со стороны водителя. Обивку при этом возможно потребуется надрезать либо модифицировать крепежи для последующей фиксации разъема.

Критические зоны вмешательства:

Тоннель трансмиссионного канала (проводка топливных форсунок, датчика кислорода)
Область над блоком предохранителей (монтаж новых реле, коммутаторов)
Левая стойка лобового стекла (прокладка кабеля к тахометру и лампе Check Engine)

Снятие родного двигателя и КПП

Отключите массу АКБ, слейте технические жидкости: охлаждающую через сливные пробки БЦ и радиатора, моторное масло через поддон, тормозную жидкость при необходимости отсоединения гидравлических магистралей. Демонтируйте элементы, препятствующие извлечению агрегата: воздушный фильтр, выпускной коллектор, стартер, генератор, шланги системы охлаждения и топливопроводы, датчики ЭБУ (при наличии), механизм сцепления и тяги КПП.

Зафиксируйте двигатель подъемным механизмом через проушины БЦ или стропы. Ослабьте крепления подушек (опор) двигателя и КПП, предварительно сняв защиту картера. Отсоедините карданный вал от редуктора заднего моста, снимите рычаги переключения передач и кулису. Дополнительно проверьте отсутствие скрытых соединений: жгутов проводки, трубки вакуумного усилителя тормозов, троса спидометра.

Порядок извлечения силового агрегата

Расшплинтуйте и извлеките передние колеса для доступа к нижним креплениям.
Снимите радиатор с патрубками во избежание повреждения при подъеме.
Открутите гайки задних кронштейнов КПП, предварительно поддержав коробку домкратом.
Плавно вывесите агрегат с контролем зазоров между кузовом и навесным оборудованием.
Извлеките блок в сборе с КПП под углом 15-20°, выводя первичный вал из зоны лонжеронов.

Обязательно отсортируйте крепеж, промаркируйте разъемы. Заглушите топливные магистрали во избежание утечек. Проверьте посадочные плоскости кузова на предмет коррозии – при установке нового двигателя потребуется зачистка и антикоррозийная обработка.

Замена штатных подушек двигателя

Штатные подушки двигателя классических моделей не рассчитаны на массу и вибрации современного 16-клапанного силового агрегата. Их демпфирующие характеристики неспособны корректно гасить повышенные колебания, что провоцирует ускоренный износ металлоконструкций кузова и трансмиссии. Несоответствие геометрии креплений также создает проблемы, так как точки опоры инжекторных двигателей часто смещены относительно карбюраторных аналогов.

Качественная альтернатива – установка усиленных или кастомных подушек, требующая точной адаптации посадочных точек. Обязательно замените и заднюю реактивную тягу: штатная деталь может деформироваться под нагрузкой. Для передней опоры на перегородке моторного щита часто используют комбинацию оригинальной подушки ВАЗ-2108 с доработанной прижимной скобой, обеспечивающей надежную фиксацию. Обратите внимание на необходимость правильного выбора между левой и правой опорами блока цилиндров – их заниженная жесткость приводит к контакту выпускного коллектора с элементами кузова.

Ключевые аспекты замены

Виброизоляция: усиленные резинометаллические втулки на 20-30% гасят колебания лучше стандартных
Доработка креплений: установка переходных пластин толщиной 4-5мм между блоком двигателя и подушками
Контроль зазоров: минимальное расстояние между выпускным трактом и корпусом ГТЦ – 15мм, риск перегрева тормозной системы
Диагностика положения: использование лазерного уровня для контроля параллельности оси двигателя относительно рамы

Параметр	Штатные подушки	Рекомендуемые аналоги
Ресурс при нагрузке 1.6l 16v	you 10-15 тыс. км	more 40+ тыс. км
Допустимый крутящий момент	you 110 Н·м	more 160 Н·м
Температурная стойкость	you -30...+100°C	more -50...+150°C

Обязательно используйте динамометрический ключ при фиксации болтов (момент затяжки от 65 Н·м для опор цилиндров до 90 Н·м для реактивной тяги). Пренебрежение этой процедурой вызывает деформацию резиновых элементов и разрушение сварных точек. После установки проверьте амплитуду хода двигателя: допустимый вертикальный люфт не должен превышать 8-10 мм при резком сбросе газа, иначе потребуется корректировка натяжных проставок.

Доработка правой лонжеронной чашки

Основная задача – радикальная переделка правой лонжеронной чашки под площадки 16-клапанного мотора с измененной конструкцией поддона картера и маслонасоса. Штатная чашка классики имеет неподходящую геометрию и прочность. Монтаж "нового" двигателя требует ее углубления, переноса точек крепления и существенного усиления всей зоны.

Правая (пассажирская) сторона несет основную нагрузку от двигателя и подвергается наиболее масштабным изменениям. Конструктивные элементы крупногабаритного 16V ДВЦ, особенно масляный картер и трапеция привода ГРМ, жестко конфликтуют с исходной формой лонжерона и поперечиной. Необходимо создать достаточное "окно" для свободного расположения агрегатов без контактов на ходу.

Ключевые аспекты доработки:

Вырезка части старой чашки: Удаляется фрагмент штатной проушины и прилегающего металла лонжерона.
Формирование новой арки: Вырезается значительная полукруглая выемка вдоль лонжерона для беспрепятственного размещения картера/маслонасоса.
Усиление пластиной: Из стали толщиной 2.5-3 мм изготавливается новая Г-образная или П-образная усиливающая накладка. Она повторяет контур новой внутренней арки и выходит на боковую стенку лонжерона. Накладка дублирует удаленную силовую структуру.
Вариация типа крепления:
- Прямая сварка: Серьезное усиление наваривается по контуру на лонжерон, создавая прочную силовую "корзину" для двигателя. Требует виртуозной квалификации сварщика во избежание коробления или пережога.
- Болтовое соединение: Предварительно изготавливается съемная консольная площадка с ушами под опору ДВЦ, которая затем мощными болтами крепится через предварительно приваренный силовой каркас к усиленному лонжерону.
Восстановление проушин крепления: На новой пластине или усиленной зоне точно размечаются и привариваются монтажные проушины под штатные точки силового агрегата 16V. Геометрическое положение критически важно.

Обязательные этапы:

Точная разметка по месту после пробной установки двигателя.
Последовательная аккуратная вырезка металла с контролем на отсутствие перерезания критичных силовых элементов.
Тщательная зачистка кромок перед сваркой.
Многоточечное прихватывание, затем полный провар швов малыми участками для минимизации коробления. Сварка аргоном или полуавтоматом.
Антикоррозийная обработка всех сварных швов и видимого металла после доработки (преобразователь ржавчины, грунт).
Финишная установка силовой установки и проверка всех зазоров, отсутствия контактов, углов наклона.

Монтаж модуля зажигания

Установка модуля зажигания требует точного позиционирования с учётом теплового режима и защиты от внешних воздействий. Модуль размещают в подкапотном пространстве на предварительно подготовленном кронштейне, исключая зоны прямого нагрева от выпускного коллектора или радиатора. Крепление обеспечивают надёжными болтовыми соединениями для минимизации вибраций. Одновременно прокладывают кабельные трассы, избегая контактов с подвижными деталями.

Подключение электрической части включает присоединение проводов к катушкам зажигания, ЭБУ и источнику питания с соблюдением схемы распиновки. Обязательно организуют отдельное заземление на кузов для стабилизации работы. Перед запуском проверяют изоляцию всех контактов и соответствие напряжений контрольным параметрам заводской инструкции двигателя. Несоблюдение полярности или ошибки коммутации могут вызвать сбои в искрообразовании или выход модуля из строя.

Ключевые этапы:
1. Подбор места установки с вентиляционным зазором 3–5 см
2. Шумоизоляция монтажной платформы резиновыми прокладками
3. Временная фиксация разъёмов до полной протяжки проводов
Риски:
- перегрев из-за недостаточной циркуляции воздуха
- короткое замыкание при повреждении изоляции
- ошибки самодиагностики при неверной подаче управляющих сигналов

Переход на инжекторную систему питания

Инжекторная система устраняет главные слабости карбюраторного питания при работе с современным 16-клапанным двигателем. Она обеспечивает точное дозирование топлива для каждого цилиндра, что критично для эффективного сгорания в многоклапанной головке и реализации её потенциала.

Интеграция инжектора включает монтаж электронного блока управления (ЭБУ), комплекта датчиков (ДПДЗ, ДМРВ, ДТОЖ, лямбда-зонд), топливных форсунок, электрического бензонасоса и жгутов проводки. Это требует тщательной проработки компоновки и электропитания в подкапотном пространстве классических моделей ВАЗ.

Преимущества и недостатки перехода

Ключевые преимущества:

Повышение экономичности на 10-15% за счёт оптимизации топливно-воздушной смеси
Стабильный запуск двигателя при любых температурах, включая сильные морозы
Автоматическая адаптация работы мотора к изменяющимся условиям (высота, нагрузка, качество топлива)
Рост мощности и крутящего момента из-за точного фазирования впрыска
Снижение выбросов CO/CH на 40-60%, соответствие экологическим нормам

Основные недостатки:

Резкое усложнение электрооборудования: добавление ЭБУ, датчиков, десятков метров проводов
Высокая стоимость комплекта и установки (от 25 000 руб) по сравнению с карбюраторным вариантом
Необходимость квалифицированной диагностики и ремонта, недоступность в полевых условиях
Зависимость от напряжения бортовой сети и исправности каждого датчика
Потребность в модификации топливной магистрали (установка регулятора давления)

Установка нового топливного бака на ВАЗ "классику" при переходе на 16-клапанный двигатель

Для инжекторного 16-ти клапанного мотора обязательна установка нового топливного бака со встроенным электрическим насосом. Штатный карбюраторный бак не обеспечивает требуемого давления (обычно 3-4 бар) и лишён конструкции для погружного насоса. Используются преимущественно баки от инжекторных моделей ВАЗ-2107i или ВАЗ-21214 с топливным модулем "под ключ".

Ключевая сложность – адаптация геометрии креплений: на многих "классиках" точки фиксации не совпадают, что требует изготовления дополнительных кронштейнов или усиления кузова. Обязательный этап – замена топливных магистралей с переходом диаметром 8-9 мм для обеспечения расхода и надёжных соединений быстросъёмными типами штуцеров «ёлочка».

Критические особенности подключения

Электропроводка
Прокладка новой цепи 12В к насосу через реле и предохранитель (15-20А), подключение датчика уровня топлива с совместимой приборной панелью.

Герметизация
Уплотнение посадочного люка нестандартного размера с использованием термостойких герметиков или резиновых профилей. Проверка отсутствия утечек при давлении свыше 5 бар обязательно.

Преимущество	Недостаток
Стабильная подача топлива при динамичных нагрузках	Требуется модификация днища кузова под люк доступа
Вынос насоса из подкапотного пространства (охлаждение)	Удорожание проекта на 15-20%

Монтаж электрического бензонасоса

Основная сложность при замене штатного механического насоса на электрический – обеспечение безопасного крепления, правильной проводки питания и надежной топливной магистрали. Механический насос снимается с блока цилиндров, а его штуцеры глушатся заглушками; новый электрический агрегат монтируется в подкапотном пространстве или у топливного бака с защитой от вибраций. Обязательна установка дополнительного реле с предохранителем номиналом 15–20А в цепь питания от замка зажигания.

Топливопроводы заменяются на армированные шланги, выдерживающие давление 5–6 бар, и оснащаются фильтром тонкой очистки. Для предотвращения утечек между баком и насосом врезается обратный клапан или магистраль оборудуется "петлей". Давление в рампе контролируется манометром; для карбюраторных систем требуется регулятор давления 0,3–0,5 бар. Финишный этап – проверка герметичности соединений до запуска двигателя.

Ключевые этапы подключения:

Питание насоса: "Плюс" через реле от АКБ, "минус" – на кузов (сечение проводов ≥ 2.5 мм²).
Защита цепи: Аналоговый релейный блок с плавким предохранителем у аккумулятора.

Сравнение схем установки:

Локация	Плюсы	Минусы
У топливного бака	Меньше шума, лучше охлаждение	Сложность прокладки магистрали
В подкапотном пространстве	Простой монтаж	Риск нагрева, шум в салоне

Важно! Для инжекторных двигателей насос ставится строго в топливный модуль или предусматривается топливозаборник с демпфером.

Адаптация штатной системы охлаждения

Штатная система охлаждения классических моделей ВАЗ (жидкостная, с термостатом и вентилятором на двигателе) физически совместима с 16-клапанным агрегатом по расположению патрубков и монтажным размерам основного радиатора. Это упрощает первоначальную установку – патрубки подключаются напрямую к штатным местам на двигателе.

Главная проблема заключается в значительном (примерно на 40-50%) увеличении тепловой нагрузки из-за более высокой мощности и оборотов нового двигателя. Стандартный радиатор классики, рассчитанный на 70-80 л.с., не всегда способен эффективно отводить тепло от 100+ силового агрегата, особенно в пробках или при интенсивной работе летом. Вентилятор с механическим приводом от коленвала («крыльчатка») на классике также менее эффективен, чем электрический на донорской машине.

Ключевые аспекты адаптации:

Радиатор: Часто требует замены на увеличенный или алюминиевый аналог от более мощных моделей (например, Нива). Отказ от этого грозит устойчивым перегревом под нагрузкой.
Помпа: Новый двигатель использует более производительный насос, что позитивно влияет на циркуляцию.
Привод вентилятора: Штатная «крыльчатка» менее эффективна на малых оборотах. Оптимально – установка электронного вентилятора с датчиком температуры (от автомобиля-донора или более мощного аналога) и реле управления. Необходима доработка проводки.
Термостат и датчики: Используются оригинальные для 16V двигателя для обеспечения правильных температурных режимов (включение вентилятора, открытие термостата). Требуется адаптация датчиков к приборной панели классики.
Герметичность и патрубки: Тщательная проверка всех соединений и качества патрубков обязательна из-за повышенного давления в системе.

Элемент	Штатная система (Классика)	Требования для 16V	Рекомендуемое решение
Радиатор	Медно-латунный, небольшой площади	Увеличенная площадь рассеивания	Алюминиевый или увеличенный радиатор (от Нивы или тюнинг)
Вентилятор	Механический (на коленвалу)	Высокая эффективность на всех оборотах	Электрический вентилятор с выносным датчиком
Помпа	Менее производительная	Высокая производительность	Применяется штатная от 16V двигателя

Проблемы с размещением радиатора

Габариты 16-клапанного двигателя и его поперечное расположение требуют увеличенного радиатора охлаждения, который не помещается в штатное пространство перед моторным щитом "классики" без модификаций.

Корпус вентилятора стандартной системы зачастую конфликтует с водяным насосом и шкивами силового агрегата из-за различий в компоновке, что требует смещения радиатора в переднюю часть подкапотного пространства или изготовления кронштейнов.

Запрессовка патрубков: Штатные нижние и верхние патрубки радиатора ВАЗ-2108/2110 не совпадают по углам подключения с выходными патрубками двигателя. Решение – спайка новых патрубков с корректным наклоном.
Интерференция с вентилятором: Электрический вентилятор от донорской модели (например, ВАЗ-2110) не умещается по глубине из-за выступающего шкива помпы 16V-двигателя. Требуется тонкий вентилятор или внешняя установка с выносом радиатора.
Крепления: Отсутствие заводских точек для увеличенного радиатора. Реализуется через сварку индивидуальных кронштейнов к лонжеронам или верхней балке.
Снижение эффективности: При переносе радиатора к бамперу для экономии места возрастает риск повреждения от камней и уменьшается полезная площадь охлаждения из-за изгибов патрубков.

Подключение патрубков и датчиков

Адаптация системы охлаждения требует особого внимания. Штатные патрубки "классики" часто не совпадают по геометрии с присоединительными штуцерами 16-клапанного мотора, особенно на узлах термостата и помпы. Стандартные металлические трубки печки обычно сохраняются, но их положение может потребовать коррекции для герметичного стыка с резиновыми патрубками нового двигателя. Радиатор от классики обычно используется, однако местами необходимы нестандартные хомуты или переходные элементы для надежного монтажа подводящих и отводящих магистралей.

Электрическая часть интеграции включает синхронизацию датчиков ЭБУ инжекторного двигателя. Датчик температуры охлаждающей жидкости устанавливается в родное гнездо ГБЦ, но его разъем требует подключения к жгуту ЭСУД. Штатный датчик давления масла "классики" несовместим с диагностическими требованиями 16-клапанника – монтируется оригинальный датчик двигателя ВАЗ-2112, интегрируемый в систему управления. Кабели датчика коленвала (ДПКВ) и датчика фаз (ДПРВ) необходимо аккуратно проложить через подкапотное пространство к разъемам ЭБУ, исключая натяжение и риск контакта с подвижными частями.

Ключевые задачи при коммуникации систем

Система вентиляции картера: Переход со штатного сапунного патрубка классики на патрубок маслоотделителя 16V через самодельный переходник или ревизию тракта во избежание избыточного давления.
Датчик детонации: Фиксация на блоке цилиндров согласно заводской разметке двигателя-донора с протяжкой провода к ЭБУ через экранирующую оплетку.
Подвод топлива: Замена металлических трубок классики на гибкие топливные шланги с защитой от перегибов, подключаемые к рампе и обратной магистрали двигателя.
Датчик скорости: Установка в коробку передач с согласованием разъёма и калибровкой сигнала для коррекции показаний спидометра и работы ЭБУ.

Важно: Все резиновые соединения (охлаждение, топливо) должны соответствовать диаметрам магистралей 16V двигателя, а крепеж трубопроводов исключать вибрационные нагрузки.

Совместимость со штатной коробкой передач

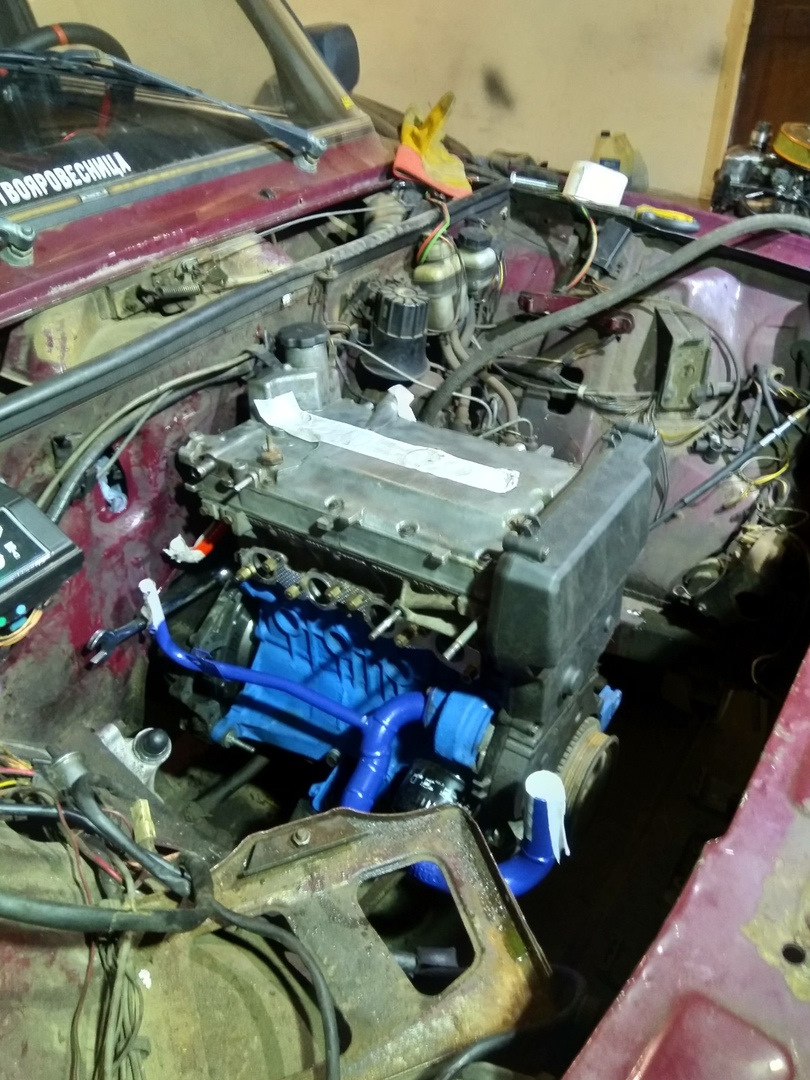

Физически установить 16-клапанный двигатель (например, от ВАЗ-2110/2112) на штатную 4-ступенчатую (или 5-ступенчатую) коробку передач классической модели Жигулей (ВАЗ 2101-2107) технически возможно. Колокол (картер сцепления) классической КПП и отверстия под болты крепления к блоку цилиндров совпадают с посадочными местами многих двигателей от самарского семейства (ВАЗ 2108-2115). При этом используется соответствующее сцепление для мотора ВАЗ-2110/2112.

Однако ключевым вопросом является не столько сама возможность механической установки, сколько практическая совместимость и долговечность штатной классической коробки передач в паре с более мощным, высокооборотным Инжекторным двигателем (распредвал ГРМ и коленчатый вал). Основные проблемы заключаются в следующем:

Прочность и ресурс коробки (внутренние компоненты)

Запас прочности: Конструкция штатной КПП разработки 60-70-х годов не рассчитана на постоянно высокий крутящий момент и мощность современного 16-клапанника, особенно при его эксплуатации в режимах близких к максимальным.
Нагрузка на шестерни и валы: Значительно увеличиваются динамические и ударные нагрузки на шестерни, синхронизаторы и первичный/вторичный вал КПП при резких стартах или переключениях.
Риск поломок: Повышается вероятность выхода из строя подшипников валов, износа зубьев шестерен, разрушения синхронизаторов или, в худшем случае, самого картера коробки ("порвать коробку").

Совпадение точки максимального крутящего момента

Штатная коробка передач "классики" имеет передаточные числа, оптимально подобранные под кривую крутящего момента и мощность старых карбюраторных 8-клапанных двигателей, у которых пик тяги достигается на относительно низких оборотах.

Тип двигателя	Пик крутящего момента	Пик мощности
Классика 1.3-1.6 (карбюратор/инж-8кл)	2500-4000 об/мин	5000-5500 об/мин
16-клапанный инжектор (1.5/1.6)	3700-5000 об/мин	5500-6500 об/мин

Шестерни КПП классики не позволяют эффективно раскручивать 16-клапанный мотор до его рабочей зоны мощности. Мощность "висит", динамика хуже ожидаемой, а связка двигатель-МКПП работает в нерасчетном режиме.

Важные замечания

Сцепление: Требуется установка усиленного сцепления, рассчитанного на крутящий момент 16v двигателя (например, Sachs или LuK для 2110/2112). Штатное сцепление классики долго не протянет.
Режим эксплуатации: Активная езда "в пол" и резкие старты существенно повышают риск выхода КПП из строя.
Запас прочности: Ресурс штатной классической КПП в паре с 16v двигателем существенно снижается по сравнению с работой на "родном" моторе. Выход из строя не вопрос "если", а вопрос "когда".

Таким образом, штатная коробка передач классики физически совместима с 16-клапанным двигателем, но является его самым слабым и ненадежным звеном в силовой цепи. Для долговечной и полноценной, с технической точки зрения, эксплуатации такой силовой установки настоятельно рекомендуется замена штатной КПП на коробку передач от ВАЗ-2110/2112/2115 или Лада Приора/Lada Granta (5-ступенчатые), имеющее современную конструкцию, повышенную прочность и передаточные числа, оптимизированные под характеристики 16-клапанного двигателя.

Особенности стыковки сцепления

Основная сложность заключается в несовместимости штатного маховика двигателя ВАЗ-2112(21124/21126) со сцеплением классических моделей Жигулей (ВАЗ 2101-2107). Шлицевое соединение коленвала ("ведущие шлицы") на современных силовых агрегатах имеет увеличенный диаметр, а сама корзина сцепления отличается посадочными размерами.

Для решения проблемы требуется использование либо готового переходного комплекта, либо индивидуального комбинирования деталей. Ключевые узлы, подвергаемые замене:

Маховик: Устанавливается облегченный маховик от классики (ВАЗ 2108-2110 8 клапанов), ввернутый в предварительно рассверленные посадочные отверстия на новый коленвал.
Диск сцепления: Используется стандартный диск от "классики" (ВАЗ 2101-2107), совпадающий по шлицам с первичным валом КПП.
Корзина (нажимной диск): Применяется корзина от переднеприводных ВАЗ 2108-2110 (8 клапанов), имеющая ту же геометрию крепления к маховику, что и у классики, но рассчитанная на меньший диаметр диска.

Критически важно обеспечить правильную центровку диска сцепления при установке корзины с помощью оправки. Пренебрежение точной регулировкой приведет к вибрациям, рывкам и пробуксовке. При установке троса сцепления классической модели может потребоваться доработка места крепления ("косынки") на картере нового двигателя.

Доработка или замена выпускного коллектора

При установке 16-клапанного двигателя на "классику" (ВАЗ 2101-2107) штатный выпускной коллектор неприменим: он развернут тыльной стороной в сторону моторного щита и механики рулевого управления. Конструкция классической платформы требует вывода выхлопной системы в левую сторону, тогда как заводской коллектор 16V двигателей (например, от 2112) направлен вперед и вниз. Это создает критичное пересечение с рулевой рейкой, картером ГУР или элементами подвески.

Решение проблемы сводится к двум вариантам: глубокой доработке существующего коллектора либо замене. Срезание "сухаря" (фланца), переориентация труб и пересварка возможны, но требуют высокой точности и профессионального оборудования – малейшая погрешность повлечет утечку газов или вибрации. Альтернатива – установка специализированного коллектора, спроектированного для интеграции 16V мотора в кузов "классики", что гарантирует точную геометрию.

Сравнение подходов

Метод	Преимущества	Недостатки
Доработка штатного коллектора	Минимальные затраты на материалы Использование имеющегося узла	Риск деформации при сварке Возможное ухудшение продувки цилиндров Требуется профессиональный сварщик Нет гарантии от утечек
Установка готового тюнингового коллектора	Идеальное сопряжение с кузовом и рулевым механизмом Оптимизированное сечение и длина трубок для улучшения тяги Повышенная надежность (заводское исполнение)	Высокая стоимость (в 2–3 раза дороже доработки) Ограниченный выбор производителей Необходимость жертвовать участком кузова под сварку монтажной проушины

Технические нюансы: Равнопротяженность каналов критична для равномерного выхлопа. В тюнинговых коллекторах применяется схема "паук" 4-2-1, где выравнивается длина путей до объединения. Обязателен подбор диаметра труб в диапазоне 42–48 мм – сечение менее 38 мм душит мотор, свыше 50 мм снижает скорость потока, ухудшая тягу на "низах".

Безопасность: Независимо от способа, коллектор не должен контактировать с рулевыми тягами. Требуется термоизоляция в виде металлического экрана или керамического покрытия на коллекторе. Без этого рулевая система будет перегреваться, ускоряя износ.

Прокладка новой проводки бортовой сети

При установке 16-клапанного инжекторного двигателя на автомобиль "классического" семейства ВАЗ (например, модели 2101–2107) штатная проводка становится несовместимой с электронным блоком управления (ЭБУ) и дополнительными датчиками. Новая проводка должна обеспечивать энергопотребление форсунок, бензонасоса, катушек зажигания и корректную передачу сигналов от датчиков (ДПДЗ, ДМРВ, ДПКВ и др.).

Минимальное сечение силовых проводов увеличивается до 2.5–4 мм² для исключения просадки напряжения под нагрузкой. Обязательна установка дополнительных предохранителей и реле, особенно для цепи топливного насоса и системы зажигания, так как токи возрастают в 2–3 раза. Для ЭБУ требуется выделенная экранированная линия с защитой от помех.

Преимущества новой проводки:

Безопасность эксплуатации: исключение риска перегрева и возгорания из-за перегрузок.
Стабильность работы датчиков: точные показатели за счёт экранирования и отдельной "земли".
Ремонтопригодность: чёткая маркировка проводов и дублирующие штекеры упрощают диагностику.
Резерв мощности: возможность подключения дополнительного оборудования (фары, подогрев).

Ключевые недостатки:

Трудоёмкость монтажа: демонтаж старой проводки и аккуратная укладка жгутов занимает 10–15 часов.
Точность подключения: ошибка в коммутации ЭБУ или датчиков выводит двигатель из строя.
Стоимость: комплект проводов, разъёмов и защиты обходится в 8 000–15 000 рублей.

Параметр	Штатная проводка	Новая проводка
Максимальный ток (A)	60–80	120–150
Количество проводов	30–40	70–90
Система защиты	5 предохранителей	8–12 предохранителей + 4–6 реле

Качество контактов критично: обязательно применение обжимных клемм с термоусадкой вместо пайки. Основные жгуты прокладываются через заводские отверстия кузова с защитой гофрой, избегая соседства с подвижными элементами. Тестирование цепи мультиметром перед запуском двигателя предотвращает КЗ.

Проблемы с проводкой подкапотного пространства

Основная сложность заключается в интеграции штатной электропроводки ВАЗ "классики" с современной 16-клапанной силовой установкой. Разъёмы датчиков, генератора и системы впрыска принципиально отличаются как по типам коннекторов, так и по количеству контактов, требуя ручной адаптации или полной замены жгутов. Несовпадение схем может вызвать короткие замыкания или некорректную работу ДПКВ, ДПРВ, ДМРВ и других критичных датчиков.

Недостаток посадочных мест для крепления нового жгута усиливает риски: провода начинают тереться о подвижные элементы (ремень ГРМ, вентилятор), перетираться о кромки кузова или плавиться о выпускной коллектор. Требуется проектировать трассировку с учётом температурных режимов и вибраций, часто через нештатные точки, что ведёт к сложностям при обслуживании.

Ключевые риски неграмотной разводки

Несовместимость разъёмов: Колодки датчиков коленвала/распредвала, форсунок и катушек зажигания не стыкуются со старой проводкой без перепайки или переходников.
Проблемы с реле и предохранителями: Штатный блок предохранителей классики не рассчитан на нагрузку электронасоса, инжектора и допоборудования 16V-мотора.
Наводки на датчики: Прокладка низковольтных кабелей (например, ДПКВ) рядом с ВВ-проводами вызывает сбои в работе ЭБУ.
Коррозия контактов: Негерметичные соединения быстро окисляются из-за агрессивной подкапотной среды.

Тип проблемы	Последствие	Решение
Перегрев жгута	Оплавление изоляции, КЗ	Экранирование алюминиевым скотчем, термолента
Некорректная длина проводов	Натяжение или провисание	Замена жгута на специализированный (от донора)
Ошибка подключения ЭБУ	Отказ запуска, "чек"	Верификация распиновки по электросхемам

Для минимизации проблем обязательна установка реле и предохранителей увеличенного номинала, применение термостойких гофр и качественной изоляции, а также тщательное тестирование каждой цепи мультиметром до первого пуска двигателя. В 70% случаев гарантированно работоспособный результат даёт только комплектная проводка от автомобиля-донора (например, 2112 или 21124) с адаптацией креплений.

Установка контроллера ЭСУД и датчиков

Контроллер ЭСУД – главный управляющий блок инжекторного двигателя, требующий надёжного монтажа в защищённом от влаги и вибрации месте. Обычно он размещается в салоне автомобиля под приборной панелью либо в моторном отсеке на специальном кронштейне для упрощения доступа к диагностическому разъёму.

Комплект датчиков включает ДПКВ (положения коленвала), ДТОЖ (температуры охлаждающей жидкости), ДМРВ/ДАД (расхода воздуха), ДПДЗ (положения дросселя), лямбда-зонд и датчик детонации. Их установка требует строгого соблюдения мест размещения, углов ориентации и зазоров, критичных для точных показаний системы.

ДПКВ: монтируется возле задающего диска коленвала с зазором 0.8-1.2 мм; ошибка в позиционировании нарушит синхронизацию зажигания.
Датчик детонации: крепится непосредственно на блок цилиндров для корректного распознавания вибраций.
Лямбда-зонд: вкручивается в приёмную трубу выпускного коллектора до катализатора с уплотнительной шайбой.

Электрические соединения выполняются по схемам конкретной модели контроллера (Январь 7.2, Бош М7.9.7 и т.д.), с обязательной экранировкой низковольтных проводов и заменой стандартных разъёмов "классики" на совместимые коннекторы. Последующий этап – добавление в ЭБУ параметров двигателя и калибровка датчиков через диагностическое ПО.

Оригинальный ЭБУ классических моделей ВАЗ программно настроен исключительно на работу с 8-клапанными двигателями, включая параметры впрыска, зажигания и регулировки фаз газораспределения. При установке 16-клапанного мотора характеристики впуска/выпуска, степень сжатия и режимы горения топливной смеси кардинально меняются.

Отсутствие корректной перепрошивки приводит к грубым ошибкам в управлении двигателем: ЭБУ продолжает использовать "родные" калибровочные карты, рассчитанные на меньший объем воздуха и иную степень форсировки. Итог – неконтролируемые детонация, перегрев, плавающие обороты и постоянное срабатывание аварийных датчиков.

Необходимость перепрошивки ЭБУ

Проблемы без перепрошивки:

Снижение ресурса двигателя – калибровки впрыска и УОЗ не соответствуют детонационной стойкости топлива, провоцируя разрушение поршневой группы.
Хаотичные ошибки по лямбда-зонду и ДПКВ – из-за рассинхронизации фактических и программных значений оборотов/состава смеси.
Перерасход топлива – коррекция длительности впрыска выполняется в аварийных пределах (±25%), не оптимизируя эффективность.
Критичный перегрев – алгоритм управления вентилятором рассчитан на тепловыделение 8-клапанника.

Ключевые задачи перепрошивки:

Адаптация топливных карт под повышенный воздухообмен 16V головки.
Корректировка угла опережения зажигания для нивелирования детонации.
Перенастройка систем диагностики (лямбда-регулирование, прогрев, EGR).

Для двигателей от иномарок дополнительно требуется адаптация прошивки под АИ-92–АИ-95 и российские эксплуатационные условия. Решение – замена ЭБУ на совместимый контроллер (например, "Январь" или VS) с последующей калибровкой на стенде, либо чип-тюнинг родного блока с перезаписью ПО.

Настройка фаз газораспределения

Фазы газораспределения определяют синхронизацию открытия/закрытия клапанов с положением поршней. При установке 16-клапанного двигателя в классические Жигули требуется ювелирная точность регулировки: расположение шкивов и меток отличается от 8-клапанных моторов. Ошибка даже в один зуб ремня ГРМ критична.

Некорректная синхронизация приводит к механическому разрушению – клапана деформируются о поршни при обрыве ремня из-за конструктивной особенности. Также возникают проблемы с компрессией, топливоподачей и стабильностью работы на холостом ходу.

Порядок выставления фаз

Совместите метку на коленвале с треугольным выступом на маслонасосе (3° до ВМТ)
Добейтесь параллельности меток распредвалов (штифты вверх, насечки на корпусе подшипников)
Установите цепь/ремень ГРМ с правильным натяжением без смещения шкивов
Проверните коленвал на 2 оборота и перепроверьте совпадение всех меток

Ключевые метки	Контрольная точка
Коленчатый вал	Риска против среднего зуба шкива
Выпускной распредвал	Оранжевая метка на шкиве напротив корпусной риски
Впускной распредвал	Фиолетовая метка напротив отметки на крышке

Важно: используйте только оригинальные контрящие болты шкивов и динамометрический ключ с моментом 70–80 Нм.

Доработка педального узла

При замене карбюраторного двигателя на 16-клапанный инжекторный штатный педальный узел "классики" требует обязательной модификации. Стандартная педаль газа механической тяги несовместима с электронной дроссельной заслонкой современного мотора, а конструкция педалей сцепления и тормоза может создавать неудобства в компактном подкапотном пространстве.

Основной задачей является установка электронной педали акселератора, совместимой с ЭБУ нового двигателя. Механические компоненты усилителя тормозов и привода сцепления также часто требуют изменения позиции или доработки кронштейнов для предотвращения контакта с впускным коллектором или вентилятором охлаждения.

Ключевые аспекты переделки

Замена педали газа: Монтаж бесконтактного датчика положения педали (ДППД) со штатным кронштейном от донорского автомобиля (например, ВАЗ-2110). Требуется точная регулировка угла наклона и высоты для эргономики.
Корректировка привода тормозов: Перенос вакуумного усилителя ниже стандартного положения, установка Г-образных кронштейнов или переход на тросовый привод для избежания контакта с коллектором.
Адаптация привода сцепления: Замена металлической тяги на гибкий трос (от ВАЗ-2108 или тюнинговый аналог) при необходимости смещения точек крепления для правильного угла работы.

Элемент	Типичные решения	Сложность
Педаль газа	Кронштейн ВАЗ-2110, ДППД	Средняя (требуется сварка)
Вакуумный усилитель	Нижнее крепление, эксцентрики	Высокая (сверление кузова)
Привод сцепления	Трос ВАЗ-2108, кастомные держатели	Низкая

Важно! После установки обязательна проверка:

Полного хода педалей без заеданий
Отсутствия вибрационного контакта с двигателем
Корректности показаний ДППД в диагностическом ПО

Некорректная доработка приводит к "залипанию" дросселя, повышенной нагрузке на ГУР и ускоренному износу сцепления.

Установка вакуумного усилителя тормозов

Основной задачей при монтаже ВУТ является интеграция его гидравлической части в штатную тормозную магистраль. Для этого требуется замена главного тормозного цилиндра на усиленный вариант, совместимый с вакуумником, и установка обратного клапана, предотвращающего потерю разрежения. Установочный кронштейн крепится к брандмауэру через специальный адаптер, учитывающий особенности подкапотного пространства "классики". Герметичность вакуумного штуцера, подключенного к впускному коллектору двигателя, критична для корректной работы системы.

Педальный узел модифицируется путем установки удлиненного толкателя и регулировки свободного хода педали, так как "вакуумник" требует увеличенного хода штока. Гидравлические контуры соединяются через новые трубки или адаптеры, заменяющие тройник, что подразумевает полную прокачку системы. Надежная фиксация бачка с тормозной жидкостью и проверка отсутствия перегибов магистралей – обязательные этапы сборки.

Плюсы и минусы решения

Преимущества:

Снижение усилия на тормозной педали на 60-70%, повышение комфорта в городском цикле
Улучшение модуляции тормозов и стабильности работы системы при разных нагрузках
Сокращение тормозного пути на 10-20% за счет оптимального распределения усилия

Недостатки:

Существенное усложнение конструкции и удорожание обслуживания
Необходимость точной регулировки педали и частой диагностики герметичности системы
Риск отказа при заглохшем двигателе (резервный ход сохраняет функцию, но с повышенным усилием)

Особое внимание уделяется сроку эксплуатации вакуумных шлангов и мембраны усилителя – их старение приводит к постепенной деградации характеристик тормозов.

Продумывание воздухозаборника

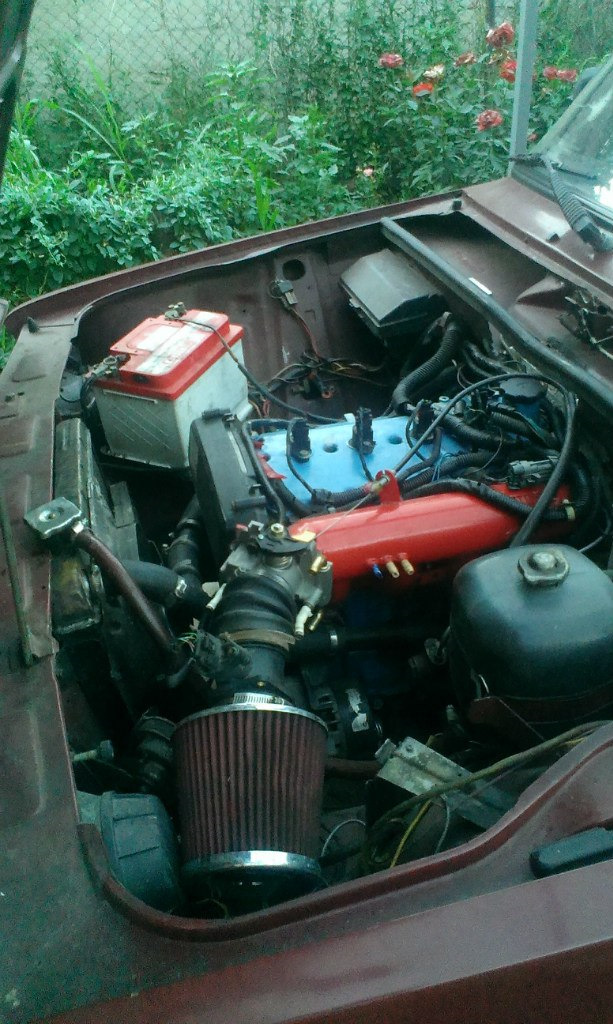

Холодный воздухозаборник – критически важный элемент при установке 16-клапанного инжекторного двигателя на "классику" (ВАЗ 2101-2107), так как плотность и температура поступающего воздуха напрямую влияют на мощность и эффективность работы современного силового агрегата. Стандартное расположение мотора под капотом "жигулей" создает проблему забора нагретого воздуха от радиатора и выпускного коллектора, приводящего к значительной потере мощности (до 5-10%) и повышению расхода топлива, особенно в жару или под нагрузкой.

Основная задача – организация беспрепятственного забора максимально холодного воздуха из зоны вне подкапотного пространства. Ключевыми аспектами проектирования являются точка забора, геометрия и материал патрубка, герметичность соединений, защита от воды и грязи, а также минимизация сопротивления потоку на пути к дроссельному узлу или воздушному фильтру. Необходимо учитывать ограниченное пространство и соседство с другими агрегатами (радиатор, АКБ, элементы тормозной системы).

Преимущества и недостатки реализаций

Решение	Преимущества	Недостатки
Забор из полости фары/противотуманки	Доступ к холодному потоку встречного воздуха Относительно простой монтаж Защита от луж (при правильной установке)	Риск гидроудара при глубоких лужах Необходимость доработки фары/бампера Ограниченный объем забора
Забор над радиатором (через решетку)	Хороший объем воздуха Минимум модификаций кузова Естественное охлаждение патрубка	Воздух все еще частично подогретый Уязвимость перед листьями, пухом Риск подсоса брызг с дороги
Воздух максимально холодный и чистый Нулевой риск гидроудара Высокая эффективность	Сложный монтаж (резка капота, герметизация) Нетипичный внешний вид Риск снижения жесткости капота

Обязательный элемент системы – качественный воздушный фильтр нулевого сопротивления ("нулевик") в герметичном корпусе, размещенный как можно ближе к точке холодного забора. Его установка удешевляет и упрощает конструкцию по сравнению с попытками адаптации штатного короба. Однако требует своевременного обслуживания и применения термоэкрана или теплоизоляции патрубков для борьбы с нагревом от мотора. Эффективность окончательной конструкции проверяется замером температуры воздуха во впуске и данными лямбда-зонда на разных режимах.

Модернизация тормозной системы

Установка 16-клапанного двигателя значительно увеличивает мощность и динамику классических моделей ВАЗ, что требует обязательного усиления тормозной системы. Штатные барабанные механизмы и гидравлика не способны эффективно гасить возросшую скорость, создавая риски безопасности. Без модернизации тормозной путь пропорционально возрастает, а перегрев фрикционных материалов становится критическим при агрессивной езде.

Ключевые направления доработки включают полную замену передних тормозов на дисковые, модернизацию задней оси, установку вакуумного усилителя и замену гидравлических компонентов. Эти изменения должны быть синхронизированы: например, увеличенный главный тормозной цилиндр требует соответствующей производительности суппортов.

Обязательные доработки:

Передние тормоза: Замена барабанов на вентилируемые диски с 4-поршневыми суппортами от ВАЗ-2110 или иномарок. Увеличивает площадь контакта, улучшает теплоотвод и стабильность.
Задние тормоза: Установка дисковых механизмов (например, от Lada Granta) либо барабанов увеличенного диаметра до 200 мм с саморегулирующимися колодками.
Вакуумный усилитель: Монтаж усилителя с двухкамерной диафрагмой (от ГАЗель Next или ВАЗ-2170) для снижения усилия на педали на 40-50%.
Гидравлика:
- ГТЦ диаметром 22-24 мм (вместо штатного 19 мм)
- Армированные тормозные шланги
- Регулятор давления задней оси с настраиваемым reducированием.

Преимущества:

Сокращение тормозного пути на 25-30% даже при экстренном торможении со 100 км/ч
Устранение эффекта "проваливания" педали благодаря стабильному давлению в контурах
Равномерное распределение нагрузки между осями, предотвращающее заносы

Технические проблемы:

Недостаток	Решение
Несовпадение креплений суппортов	Фрезеровка переходных пластин
Конфликт колесных дисков с калиперами	Установка проставок или дисков с увеличенным вылетом
Повышенный износ колодок	Использование керамических композиций

Эксплуатационные ограничения:

Увеличение неподрессоренных масс из-за тяжелых суппортов → требуется усиление подвески
Рост расхода ТСЖ на 15-20% при использовании спортивных колодок
Перекалибровка АБС (если установлена) под новые динамические параметры

Подгонка или замена капота

Основной проблемой становится высота 16-клапанного двигателя: его ГБЦ заметно выше, чем у 8-клапанных моторов классики. Стандартный капот ВАЗ 2101-2107 в подавляющем большинстве случаев просто не закрывается – головка блока упирается в его внутренние усилители или саму крышку.

Возникает необходимость либо модификации имеющегося капота, либо его замены. Это критичный этап, так как неправильно выполненная корректировка приводит к проблемам с герметизацией подкапотного пространства, коррозией, внешним видом и даже безопасностью.

Подгонка штатного капота: Самый распространённый метод по причине дешевизны.
- Требует аккуратного вырезания участка внутреннего усиления капота, мешающего головке, иногда с формированием небольшого "горба" для сохранения зазора.
- Основной минус – сильная деформация и ослабление конструкции капота. Металл коробится, нарушается штатное прилегание по краям, растет риск коррозии в местах силового воздействия. Страдает внешний вид изнутри, требуется тщательная антикоррозионная обработка и возможна установка декоративного кожуха ("косметика") поверх выреза.
Установка капота от ВАЗ 2108/09 ("восьмёрка") или ВАЗ 2110: Более правильный, но сложный и дорогой путь.
- Капот от "восьмёрки" изначально имеет более высокую центральную часть и часто закрывается над 16-клапанным двигателем без сложных переделок, капот от "десятки" ещё выше и также подходит.
- Требует значительных доработок креплений (петель и замка), так как геометрия, замок и петли на классике и переднеприводных моделях разные. Иногда необходим частичный монтаж передних крыльев переднеприводной модели для сопряжения линий или серьезная переделка зоны замка/петель классики.
- Плюсы: сохраняет прочность и жесткость конструкции, имеет штатное уплотнение по периметру, зачастую обеспечивает лучший внешний вид (особенно со связанными крыльями от 2108).

Выбор между подгонкой штатного и установкой чужеродного капота – это компромисс между стоимостью/скоростью и качеством/эстетикой. Подгонка дешевле и проще в исполнении, но портит оригинальную деталь и может выглядеть кустарно. Замена гарантирует надежное закрытие и лучший вид, но требует глубоких доработок кузова и поиска подходящего донора.

Повышенные требования к маслам

Шестнадцатиклапанные моторы создают экстремальные нагрузки на масло из-за сложной конструкции ГРМ: две распределительные цепи или ремня, увеличенное количество трущихся поверхностей и узкие масляные каналы. Высокие рабочие температуры, особенно в зоне тонкостенных гидрокомпенсаторов и турбины (при её наличии), провоцируют ускоренное старение смазочного материала. Несоответствующие масла теряют защитные свойства, что ведёт к закоксовке гидриков, износу распредвалов и задирам в шатунных подшипниках.

Критичными становятся три параметра:

Вязкость по SAE: Требуются синтетические масла 5W-40 или 0W-40 с устойчивой плёнкой при нагреве свыше 100°C.
Пакет присадок: Обязательны составы с повышенным содержанием моющих, противоизносных (например, по стандарту ACEA A3/B4) и антиокислительных компонентов.
Интервал замены: Максимум 8 000–10 000 км даже для quality-масел, так как ускоренное накопление шлама опасно для узких каналов VVT-систем.

Экономия на смазке или пренебрежение регламентом ТО гарантированно сокращают ресурс двигателя на 30–50%.

Сложность диагностики неисправностей

Диагностика неисправностей двигателя с распределенным (многоточечным) впрыском топлива принципиально отличается от поиска неполадок на карбюраторной 8-клапанной "классике" и требует современных инструментов и знаний. Базовые методы проверки "на слух", "по искре" или перебором становятся малоэффективными, так как работоспособность зависит от множества электронных компонентов и корректной работы бортового компьютера.

Основная сложность заключается в необходимости использования специализированных сканеров OBD-II/ЭСУД и ПО для считывания кодов ошибок и анализа данных с датчиков (ДПКВ, ДПРВ, ДМРВ, ДТОЖ, лямбда-зонд и т.д.). Без этого оборудования точное определение неисправного датчика, элемента топливоподачи (топливный насос, форсунка) или проблемы с фазами ГРМ крайне затруднительно и часто сводится к дорогостоящей "методологии" последовательной замены компонентов.

Ключевые проблемы диагностики:

Несовместимость систем управления: Стандартная ЭБУ и проводка "Классики" не рассчитаны на работу с инжектором и Фазами. Требуется установка ЭБУ от донорского 16V двигателя (от ВАЗ 2110/2112, Приоры и т.п.) или сторонних контроллеров (к примеру, Январь, M73, BOSCH) со всей необходимой проводкой.
Зависимость от корректности переделки: Ошибки при монтаже ЭБУ, сборке жгута проводки, подключении датчиков или неправильной разводке фаз ГРМ становятся основными источниками сложно диагностируемых проблем (плавающие обороты, самопроизвольная остановка двигателя, потеря динамики, коды ошибок без очевидной причины).
Проблемы с пайкой и контактами: Качественная спайка и изоляция жгута проводки – критический момент. "Плавающие" контакты, окислы или короткие замыкания в самодельной проводке могут приводить к периодически возникающим проблемам, которые очень сложно локализовать "на холодную".

Увеличение стоимости обслуживания

Установка 16-клапанного двигателя на классические модели ВАЗ значительно увеличивает затраты на техобслуживание. Современная конструкция двигателя требует специализированного оборудования для диагностики, ремонта и настройки электронных систем управления (ЭСУД), что недоступно в гаражных условиях. Большинство стандартных автосервисов для «классики» не обладают необходимой технической базой.

Применение оригинальных комплектующих и расходников премиального сегмента неизбежно влияет на стоимость работ. Регламент замены критичных узлов, таких как цепь/ремень ГРМ с гидронатяжителем и комплектом роликов, выполняется строго по пробегу и требует в 2-3 раза больше ресурсов, чем для 8-клапанных аналогов. Цена обслуживания дополнительно возрастает при выходе из строя электронных компонентов.

Основные статьи расходов:

Регламентные работы: замена ГРМ, помпы или сальников с демонтажем подвесного оборудования
Электроника: ремонт датчиков (ДМРВ, ДПКВ), катушек зажигания, ЭБУ
Расходники: синтетические масла Low SAPS, совместимые антифризы, оригинальные фильтры
Топливная система: чистка инжекторов, замена регулятора давления или бензонасоса

Вопросы перекомпоновки подвески

Установка значительно более тяжёлого и габаритного 16-клапанного двигателя кардинально меняет нагрузку на переднюю ось. Оригинальные пружины и амортизаторы "классики", рассчитанные на лёгкий 8-клапанный мотор, не справляются – передок проседает, ухудшается управляемость, растёт риск пробоя подвески при наезде на неровности. Требуется обязательная замена на усиленные элементы с большей жёсткостью и грузоподъёмностью.

Проблемы геометрии возникают из-за изменённых размеров и формы нового силового агрегата. Масляный картер, выпускной коллектор, навесное оборудование часто конфликтуют с рулевой трапецией (особенно рейкой), тягами или рычагами. Типичные решения включают: изготовление индивидуальных креплений двигателя, переделку/замену коллектора, подрезку или замену рычагов, иногда – использование узлов подвески от других моделей (например, ВАЗ 2108/«Самара») для получения необходимых зазоров и углов.

Ключевые аспекты модификаций:

Передняя подвеска: Усиление пружин, амортизаторов; замена рычагов (при необходимости); проверка и коррекция углов установки колёс (развал/схождение).
Рулевое управление: Обеспечение свободного хода рулевых тяг/рейки вокруг выпускных патрубков элементарно бывает невозможным – часто нужны доработка коллектора, смещение рейки или установка гидроусилителя для компенсации возросшего усилия.
Зазоры и виброизоляция: Требуется тщательная проверка свободного пространства между двигателем и элементами подвески/кузова на всех режимах работы (с учётом вибраций и люфтов). Необходимы качественные опоры двигателя для гашения вибраций.

Легализация замены в органах ГИБДД

Легализация замены двигателя на 16-клапанный в ГИБДД – обязательная и наиболее сложная процедура. Начинается она еще до обращения в инспекцию: необходимо получить подробную техническую экспертизу (Техническое заключение о возможности и безопасности внесения изменений) в аккредитованной испытательной лаборатории. Эта экспертиза подтвердит, что новая силовая установка соответствует параметрам и безопасности автомобиля, на нее можно получить положительное решение ГИБДД.

С этим заключением и полным пакетом документов (ПТС, СТС, паспорт, документы на двигатель, заявление, квитанция об оплате госпошлины) владелец обращается в МРЭО для внесения изменений в конструкцию. Инспектор проведет осмотр автомобиля для сличения номеров (кузова, шасcи, а теперь тщательно и VIN нового двигателя на соответствие документам). Основное препятствие – несоответствие экологического класса двигателя году выпуска автомобиля (часто евро-0 или евро-1 у классики против евро-3+ у 16V), которое по новым правилам может быть основанием для отказа. Проблемы вызывает и обоснование "узости" выбранной модели двигателя в заключении экспертов.

Ключевые проблемы и риски:

Экологический класс двигателя: Главная причина отказов. Двигатель должен формально соответствовать требованиям экологии, предъявляемым к автомобилям года выпуска данной модели, что маловероятно для старого кузова.
Качество Технического заключения: Заключение должно быть безупречным, от реально аккредитованной лаборатории, убедительно обосновывать возможность замены конкретной моделью двигателя именно на *этот* автомобиль.
Соответствие двигателя заявленному: Номер двигателя должен четко читаться и полностью соответствовать номеру в документах от поставщика и экспертного заключения. Малейшее несоответствие - отказ.
Корректность установки: При осмотре инженер МРЭО может обратить внимание на качество монтажа, работу всех систем (тормоза с новым двигателем, отсутствие течей и т.д.).
Региональные особенности: В некоторых регионах требования могут быть строже (особенно в плане экологии), процедура получения заключения - сложнее.

Этап	Действие
Подготовка	Получение Технического заключения от аккредитованной лаборатории.
Подача документов	Заявление, ПТС, СТС, паспорт, документы на двигатель, Тех.заключение, госпошлина.
Осмотр	Визуальный осмотр автомобиля и проверка номерных агрегатов инспектором МРЭО.
Решение	Разрешение или отказ во внесении изменений в ПТС и выдаче нового СТС.

Нелегальная установка без оформления ведет к:

Отказу в регистрационных действиях (продажа, переоформление).
Невозможности получения диагностической карты (техосмотра).
Аннулированию полиса ОСАГО (полная финансовая ответственность при ДТП).
Наложению штрафов (чаще за незаконное изменение конструкции при остановке инспектором или отказе в операции).
Риску постановки на спецучет или невозможности снятия с учета после запрета регистрационных действий.

Данную процедуру нужно проходить до начала монтажа двигателя.

Внесение изменений в документы

Замена двигателя на 16-клапанный мотор требует обязательной юридической легализации, так как является изменением конструкции транспортного средства. Согласно регламенту РФ, эксплуатация автомобиля с невнесенными в документы изменениями запрещена и влечет административную ответственность по ст. 12.5 КоАП РФ без возможности пройти техосмотр.

Процесс оформления включает несколько этапов: получение диагностической карты после монтажа, сбор подтверждающих документов, прохождение технической экспертизы безопасности конструкции и подачу заявки в ГИБДД. Игнорирование процедуры приведет к проблемам при ДТП (отказ страховых выплат), запрету эксплуатации автомобиля и сложностям при перепродаже.

Процедура легализации замены двигателя

После установки 16-клапанного двигателя необходимо:

Провести предварительную экспертизу в аккредитованной лаборатории для оценки соответствия конструкции нормам безопасности
Получить диагностическую карту на станции техосмотра с пометкой о новом двигателе
Подготовить комплект документов:
- Заявление в ГИБДД по форме Р13014
- ПТС и СТС автомобиля
- Договор приобретения двигателя с VIN-номером
- Акт выполненных работ СТО с печатью мастерской
- Экспертное заключение о безопасности изменений
Пройти процедуру осмотра ТС инспектором ГИБДД

Критические аспекты для успешного оформления:

Требование	Последствия нарушения
Новый двигатель должен соответствовать экологическому классу автомобиля	Неминуемый отказ в регистрации
Документальное подтверждение легальности агрегата	Подозрение в угоне, изъятие силового агрегата
Переход с карбюратора на инжектор требует отражающих правок в ПТС	Невозможность пройти техосмотр

ВажноМощность установленного мотора не должна превышать заводские показатели более чем на 20% без усиления тормозной системы и ходовой части – это отдельный пункт проверки при экспертизе конструкции.

Нюансы прохождения техосмотра

Основная сложность связана с юридическим оформлением переоборудования: установка силового агрегата, не предусмотренного заводом-изготовителем, требует внесения изменений в конструкцию ТС. Без официального разрешения ГИБДД и свидетельства о соответствии безопасности пройти техосмотр невозможно. Двигатель должен числиться в базе данных без ограничений, а его экологический класс (обычно Евро-2 или Евро-3) обязан соответствовать году выпуска автомобиля.

На пункте ТО особое внимание уделяют соответствию установочных узлов: крепления двигателя, исправность штатной тормозной системы, работа датчиков (включая ЭБУ) и отсутствие ошибок OBD-II. Проверяют отсутствие подтеков технических жидкостей, корректность подключения выхлопа и герметичность топливной магистрали. Тюнинг впуска/выпуска, ведущий к превышению норм токсичности, станет причиной отказа.

Ключевые требования на техосмотре

Полный пакет документов: свидетельство о соответствии конструкции, ПТС с отметкой ГИБДД, экспертные заключения по переоборудованию и договор с СТО
Соответствие VIN-номерам: двигатель не должен быть в розыске, все маркировки обязаны совпадать с регистрационными данными
Экологические параметры: соблюдение заявленных в ОТТС норм выхлопа по методике ГОСТ Р 52033-2020

Целесообразность финансовых затрат

Стоимость проекта включает не только покупку контрактного 16-клапанного двигателя (25 000 – 60 000 руб.), но и обязательные сопутствующие компоненты: адаптированную КПП (от 10 000 руб.), доработанную проводку (5 000 – 15 000 руб.), усиленное сцепление (7 000 – 12 000 руб.), а также услуги по профессиональному монтажу и настройке (от 30 000 руб.). Итоговая сумма часто превышает 100 000 руб., что сопоставимо со стоимостью подержанной иномарки в схожем классе.

При этом финансовая отдача сомнительна: автомобиль теряет статус "оригинального", вызывая сложности при продаже. Многие покупатели классики целенаправленно ищут аутентичные экземпляры, а значительные доработки не увеличивают рыночную цену пропорционально вложениям. Дополнительно возникают риски снижения надёжности из-за неидеально выполненной интеграции агрегатов.

Ключевые аспекты окупаемости

Повышенный ресурс: современный мотор требует меньше вложений в содержание через 3-5 лет эксплуатации.
Оптимальный вариант: установка производится при наличии донорских запчастей "за бесценок" или как хобби-проект с акцентом на личные предпочтения.
Недопустимая альтернатива: экономия на монтаже в гаражных условиях ведёт к частым поломкам и удорожанию обслуживания.

Сравнение стоимости с 8-клапанным вариантом

Первоначальные расходы на установку 16-клапанного двигателя значительно выше. Стоимость контрактного двигателя превосходит 8-клапанный аналог в 1.5-2 раза, а монтаж требует дорогостоящих адаптаций: переделка подушек двигателя, замена выпускного коллектора, интеграция электронной педали газа и изменённой топливной рампы. Дополнительно потребуются затраты на переходные пластины КПП, что вместе с работой увеличивает бюджет проекта на 40-70% по сравнению с адаптацией 8V.

Эксплуатационные затраты демонстрируют иную динамику. Благодаря повышенной эффективности 16-клапанника расход топлива снижается на 10-15%, компенсируя часть первоначальных вложений при активной эксплуатации. Однако срочный ремонт обходится дороже: датчики, форсунки, ремкомплекты ГРМ стоят на 20-40% больше, а для капремонта требуются узкоспециализированные мастера.

Статья расходов	8-клапанный	16-клапанный
Стоимость контрактного двигателя	15-25 тыс. руб.	25-50 тыс. руб.
Адаптация и установка	10-15 тыс. руб.	25-35 тыс. руб.
Доп. компоненты (коллектор, ЭПГ и др.)	Минимально	От 5 тыс. руб.
Средний расход топлива	9-11 л/100км	7.5-9 л/100км

Объективная оценка надежности конструкции

Конструкция 16-клапанного двигателя изначально обладает инженерными преимуществами: система ГРМ типа DOHC с двумя распредвалами повышает стабильность работы клапанного механизма при высоких оборотах. Алюминиевая головка блока цилиндров эффективнее рассеивает тепло по сравнению с чугунной, а использование гидрокомпенсаторов (в зависимости от модели) исключает необходимость ручной регулировки клапанов.

Однако при адаптации к классике возникают специфические риски: ресурс ремня ГРМ критично зависит от точности установки и совместимости шкивов, а отклонение от заводских допусков при монтаже ведет к обрыву. Система охлаждения штатной "классики" часто не справляется с тепловой нагрузкой, провоцируя перегрев и деформацию головки блока. Уязвимыми точками становятся заводские места крепления ДВС и КПП – при некорректной интеграции возникают вибрации, разрушающие подушки и элементы кузова.

Критические аспекты надежности

Ремень ГРМ: Требует идеальной синхронизации компонентов внештатной схемы. Обрыв гарантировано выводит из строя клапана и поршни.
Система смазки: Сухой картер на некоторых вариантах установки не обеспечивает стабильную подачу масла в поворотах – риск масляного голодания.
Электрика: Несоответствие генератора и проводки возросшим нагрузкам влечет отказы датчиков и ЭБУ.

Итоговая устойчивость системы определяется не базовой надежностью самого 16V мотора, а качеством его интеграции в архаичную платформу.

Список источников

При подготовке материала были использованы профильные технические ресурсы и практический опыт автомобильных специалистов, фокусируясь на особенностях модернизации двигателей ВАЗ "классического" семейства. Анализ включал как инженерные аспекты, так и юридические требования к переоборудованию транспортных средств.

Данные тщательно сверялись с актуальными регламентами и отзывами владельцев, реализовавших подобные проекты. Это позволило объективно оценить технологические нюансы и эксплуатационные последствия установки 16-клапанных силовых агрегатов.

Технические руководства ВАЗ – официальная документация по двигателям 21124, 21126, их совместимости с кузовными элементами классики.
Форум "Классика Онлайн" – ветки обсуждений установки инжекторных моторов, проблемы сцена с ГБО, опыт доработки подвески и тормозов.
Журнал "За рулём" – сравнительные тесты динамики и расхода топлива (архивные выпуски 2015-2023 гг.).
ГОСТ Р 52231-2004 – национальный стандарт по требованиям к изменениям конструкции транспортных средств.
Видеоблог "Лаборатория тюнинга" – разбор ошибок при интеграции проводки ЭБУ, примеры адаптации системы охлаждения.
Книга "Тюнинг двигателей ВАЗ" (А.П. Золотцев, 2020) – глава о модификациях распредвалов для ГБЦ 16V.
Отчёты СТО "Точка Опоры" – замеры вибронагруженности после замены двигателя, рекомендации по усилению опор.
