Сцепление автомобиля - конструкция и функционирование

Статья обновлена: 05.08.2025

Сцепление – ключевой узел трансмиссии, обеспечивающий передачу крутящего момента от двигателя к коробке передач и временное их разъединение при переключении скоростей.

Без него невозможны плавное начало движения автомобиля, корректное изменение передаточных чисел и защита трансмиссии от ударных нагрузок.

Основные конструктивные элементы сцепления

Сцепление современного автомобиля объединяет пять ключевых компонентов, взаимодействие которых обеспечивает передачу крутящего момента между двигателем и коробкой передач.

Каждый элемент выполняет строго определённую функцию, гарантируя плавное включение, стабильность работы и полное разъединение трансмиссии при переключении скоростей.

Маховик: закреплён на коленчатом валу двигателя, служит элементом передачи момента и теплоотводом.
Ведомый диск: расположен между маховиком и нажимным диском. Оборудован:
- Демпферными пружинами для гашения крутильных колебаний
- Фрикционными накладками (с обеих сторон)
- Ступицей для соединения с первичным валом КПП
Нажимной диск (корзина сцепления): включает диафрагменную пружину и прижимную площадку. Жёстко зафиксирован на маховике.
Выжимной подшипник: перемещается по первичному валу КПП. Воздействует на лепестки диафрагменной пружины корзины при нажатии педали.

Система привода: бывает:

Гидравлическая	(педаль → главный цилиндр → гидролиния → рабочий цилиндр → вилка)
Механическая	(педаль → тросовый механизм → вилка)

Вилка сцепления: преобразует усилие от привода в перемещение выжимного подшипника.

Устройство и функции ведущего диска (корзины сцепления)

Ведущий диск (корзина сцепления) представляет собой единый узел, жёстко закреплённый на маховике двигателя через нажимную пластину. Конструктивно включает три ключевых компонента: нажимной диск, отвечающий за прижатие ведомого диска к маховику; диафрагменную пружину, формирующую необходимое усилие сжатия; и кожух, связывающий элементы в цельную систему. Термостойкость обеспечивается спецсплавами, а зубчатый обод по периметру предотвращает деформацию при нагреве.

Функционирование корзины основано на деформации лепестков диафрагменной пружины: при нажатии педали сцепления выжимной подшипник давит на их внутренние концы, что ослабляет прижим нажимного диска. Это разъединяет двигатель и трансмиссию. После отпускания печали пружина восстанавливает форму, плотно прижимая ведомый диск, что обеспечивает передачу крутящего момента. Главные требования к узлу – выдерживать температурные нагрузки до 400°C и 30-40 тыс. циклов включений.

Характеристики компонентов корзины

Элемент	Материал	Термостойкость
Нажимной диск	Углеродистая сталь	до 450°C
Диафрагменная пружина	Пружинная сталь 65Г	до 400°C
Кожух	Алюминиевый сплав	до 250°C

Основные функции ведущего диска:

Передача крутящего момента от двигателя к трансмиссии
Обеспечение плавного соединения/разъединения маховика и ведомого диска
Компенсация вибраций и биений за счёт демпферных свойств
Гашение инерционных нагрузок при резких включениях

Критичность состояния корзины проявляется при износе:

Ведущие площадки на нажимном диске ниже допустимого уровня
Определённый износ лепестков диафрагменной пружины
Трещины или деформация кожуха
Снижение усилия прижима более чем на 15% от нормы

Роль и строение ведомого диска с фрикционными накладками

Ведомый диск выполняет передачу крутящего момента от двигателя к коробке передач через фрикционное зацепление с маховиком и нажимным диском. Он поглощает резкие изменения нагрузки, обеспечивая плавное включение сцепления, и компенсирует угловые колебания силового агрегата с помощью демпферного механизма.

Конструктивно диск включает стальной корпус со шлицевой ступицей для соединения с первичным валом КПП. К обеим сторонам корпуса крепятся фрикционные накладки из термостойких композитных материалов. Механизм гашения крутильных колебаний состоит из пружин и фрикционных шайб, расположенных между ступицей и основным диском.

Фрикционные накладки – асбестовые, керамические или органические композиты с высоким коэффициентом трения (0,3–0,45)
Демпферные пружины – конические или тарельчатые элементы, снижающие резонансные нагрузки
Радиальные прорези на диске – предотвращают коробление от тепловых деформаций

Принцип действия диафрагменной нажимной пружины

Диафрагменная нажимная пружина представляет собой конический стальной диск с радиальными прорезями, формирующими упругие лепестки по периметру. Она жестко закреплена в картере сцепления и обеспечивает непрерывное равномерное прижатие ведомого диска к маховику двигателя за счет упругой деформации.

При выключении сцепления гидравлическое усилие от выжимного подшипника передается на внутренние концы лепестков. Это вызывает изгиб пружины в обратном направлении – её центральная часть выгибается от нажимного диска. Освобождая усилие давления, пружина позволяет отвести нажимной диск и разомкнуть силовую связь.

Ключевые особенности работы

Передача усилия происходит через внутренние границы лепестков при выжиме сцепления
В нейтральном положении пружина обеспечивает самовыравнивающее усилие без точечных нагрузок
Прогрессивная характеристика жесткости поддерживает плавность включения: усилие на педали снижается в конце хода
Лепестковая конструкция компенсирует износ фрикционных накладок автоматическим изменением положения

Состояние	Действие пружины
Сцепление включено	Максимальный прогиб конуса направлен к маховику
Сцепление выключено	Центр пружины выгнут в сторону корзины

Назначение демпферных пружин ведомого диска

Демпферные пружины встроены в ступицу ведомого диска между фрикционными накладками и посадочным шлицем. Располагаются они по окружности диска и работают как упругие элементы крутильного гасителя.

Основная задача этих пружин – поглощение динамических нагрузок при передаче крутящего момента от двигателя к трансмиссии. Конструктивно они обеспечивают ограниченное угловое смещение между ступицей и диском, компенсируя резкие изменения вращательного движения.

Гашение крутильных колебаний: Сглаживают вибрации от неравномерности работы двигателя (особенно в дизельных агрегатах), предотвращая резонансные удары в трансмиссии.
Защита от ударных нагрузок: Упруго поглощают удары при резком включении сцепления или быстром переключении передач.
Устранение шума: Снижают металлический лязг и дребезжание в коробке передач за счет устранения контактных зазоров.
Сглаживание рывков: Делают начало движения автомобиля плавным, нейтрализуя дергания при старте.

Конструкция и работа муфты выключения сцепления (выжимного подшипника)

Муфта выключения сцепления (выжимной подшипник) представляет собой нажимной подшипник качения, установленный на направляющей втулке первичного вала коробки передач. Основные элементы конструкции:

• Силовой цилиндр (гидравлический или механический) через вилку сцепления передает усилие на муфту.
• Поворотная вилка воздействует на корпус подшипника.
• Внутренняя обойма подшипника контактирует с лепестками диафрагменной пружины корзины сцепления.

Принцип действия

При нажатии педали сцепления приводной механизм приводит в движение вилку выключения, которая толкает выжимной подшипник. Подшипник перемещается по валу и оказывает давление на кончики лепестков диафрагменной пружины. Это приводит к:

Отведению нажимного диска от ведомого диска
Разрыву потока крутящего момента между двигателем и трансмиссией

В гидравлических системах основными компонентами являются:

Главный цилиндр сцепления	Преобразует усилие педали в давление жидкости
Рабочий цилиндр	Преобразует давление жидкости в механическое перемещение вилки
Трубопроводы	Передают гидравлическую жидкость между цилиндрами

Преимущества выжимного подшипника качения:

Минимизация трения скольжения
Усилие на педали снижено в 3-5 раз благодаря принципу рычага в диафрагменной пружине
Запас хода муфты составляет 5-8 мм для полного разъединения сцепления

В механических приводах используется трос, прямо передающий усилие от педали к вилке. Износ рабочей поверхности подшипника или повреждение вилки приводят к неполному выключению сцепления и затрудненному переключению передач.

Функции вилки сцепления в приводе системы

Вилка сцепления выполняет роль промежуточного звена между наружным (гидравлическим или механическим) приводом управления и нажимным подшипником. Она установлена на шарнирной опоре внутри картера сцепления и предназначена для непосредственного воздействия на выжимной подшипник. Когда водитель нажимает педаль, через систему рычагов или гидравлическое давление усилие передаётся вилке.

Основная задача вилки – преобразовывать поступательное движение от привода в направленное усилие на подшипник. Её конструкция (обычно двухплечевая) создаёт эффект рычага, увеличивая приложенное водителем усилие. Это обеспечивает надёжное отведение нажимного диска от ведомого диска при выключении сцепления.

Ключевые функции вилки:

Передача усилия: Синхронизирует работу педали с выжимным подшипником независимо от типа привода.
Усиление нажатия: За счёт рычажного принципа умножает приложенное к педали усилие для преодоления сопротивления пружин диафрагмы.
Корректировка направления: Передает силу под прямым углом к плоскости вращения, перемещая подшипник вдоль первичного вала коробки.

Отказ вилки вызывает неполное выключение сцепления (пробуксовка дисков) или затруднённый переключ передач. Она изготавливается из прочной стали для минимизации деформации и работает со смазкой на оси качения.

Гидравлический привод сцепления: главный цилиндр

Главный цилиндр сцепления преобразует механическое усилие от педали в гидравлическое давление. При нажатии на педаль толкатель смещает поршень внутри цилиндра, что приводит к вытеснению рабочей жидкости через трубопровод к ведомому цилиндру.

Конструктивно узел включает:

корпус с резервуаром для тормозной жидкости
рабочий поршень с уплотнительными кольцами
возвратную пружину
толкатель, соединённый с педалью
компенсационное отверстие, предотвращающее избыточное давление

Резиновые манжеты обеспечивают герметичность и стравливают воздух при обратном ходе.

Рабочий цилиндр сцепления в гидроприводе

Рабочий цилиндр преобразует гидравлическое давление из главного цилиндра в механическое усилие, необходимое для выключения сцепления. Он выполняет критическую функцию в трансмиссии, обеспечивая синхронизацию между педалью и коробкой передач. Точность его работы напрямую влияет на плавность переключения передач и ресурс дисков сцепления.

Устройство цилиндра включает металлический корпус с присоединительным штуцером, внутри которого перемещается поршень с уплотнительными манжетами. Шток поршня соединяется с вилкой выключения сцепления через толкатель. На корпусе предусмотрен клапан для удаления воздуха из системы. Важно содержать все компоненты в чистоте, поскольку загрязнение рабочей жидкости вызывает ускоренный износ уплотнений.

Принцип работы

При нажатии педали сцепления давление жидкости передается от главного цилиндра по трубопроводу.
Жидкость воздействует на поршень рабочего цилиндра, преодолевая сопротивление возвратной пружины.
Подвижный шток смещается и толкает вилку сцепления, которая отводит нажимной диск.
При отпускании педали пружина возвращает поршень, привод возвращается в исходное положение.

Неисправности: Наиболее характерны утечки жидкости через изношенные манжеты (признак - падение уровня в бачке), задержка возврата педали из-за коррозии поршня, заклинивание штока при механических повреждениях. Регулярная замена тормозной жидкости каждые 2-3 года предотвращает коррозию внутренних полостей. Поломка требует оперативного ремонта, так как ведет к нарушению управления сцеплением.

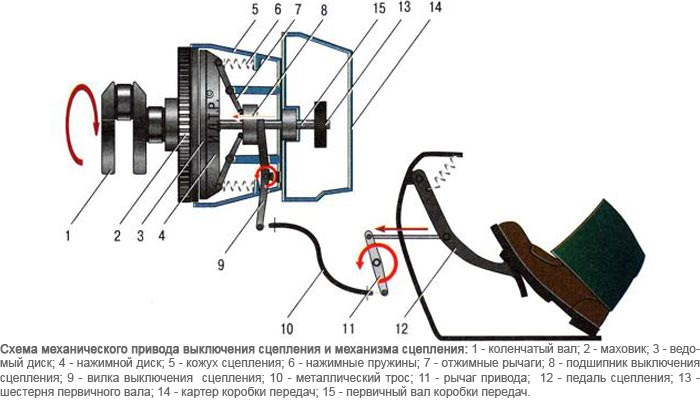

Принцип работы механического тросового привода

Механический тросовый привод сцепления передает усилие от педали напрямую к вилке включения через гибкий трос в защитной оболочке. При нажатии водителем на педаль трос сжимается, двигая вилку вилку выключения сцепления.

Вибрации и постоянные изгибы троса требуют регулярной смазки и проверки целостности оболочки. Со временем трос может растягиваться, что приводит к неполному включению сцепления и пробуксовке.

Особенности работы

Преимущества такой системы включают простоту конструкции и низкую стоимость обслуживания. Однако тросовые приводы отличаются повышенным усилием на педали и чувствительны к нарушению геометрии установки.

Нажатие педали натягивает трос
Оболочка троса фиксируется в кронштейнах кузова
Перемещение вилки выключения отводит нажимной диск

Для компенсации износа применяется механизм ручной регулировки привода около педали. Отсутствие этой регулировки приведет к увеличению хода педали при естественном растяжении троса.

Связь педали сцепления с приводным механизмом

Педаль сцепления служит точкой приложения усилия водителя для управления сцеплением. При нажатии педали усилие передается от водителя непосредственно на приводной механизм. Основной функцией этого привода является преобразование движения ноги водителя в действие, необходимое для разъединения дисков сцепления внутри коробки передач.

Наиболее распространены два типа приводов: гидравлический и тросовый (механический). В гидравлическом приводе усилие педали передается через толкатель на главный цилиндр, который создает давление в гидравлической магистрали, заполненной тормозной жидкостью. Это давление воздействует на поршень рабочего цилиндра. Шток рабочего цилиндра через вилку выключения сцепления (называемую также коромыслом) перемещает выжимной подшипник. В тросовом приводе усилие напрямую передается от педали к вилке выключения через стальной трос, заключенный в защитную оболочку. Движение троса заставляет вилку поворачиваться.

Функция вилки выключения сцепления заключается в передаче усилия от привода (рабочего цилиндра или непосредственно троса) на выжимной подшипник. Вилка закреплена на шаровой опоре или оси и действует как рычаг, усиливая передаваемое усилие и переводя поступательное движение троса/штока в необходимое перемещение подшипника вдоль оси первичного вала коробки передач.

Завершающее действие:

Выжимной подшипник при перемещении вперед (в сторону коробки передач) оказывает давление на лепестки диафрагменной пружины нажимного диска ("корзины").
Под действием этого усилия диафрагменная пружина прогибается, ее внешний край оттягивает массивный нажимной диск назад (от двигателя).
Освобожденный от прижимного усилия ведомый диск (расположенный между маховиком и нажимным диском) перестает быть зажат, прерывая передачу крутящего момента от двигателя к коробке передач.

Тип привода	Передача усилия	Ключевые компоненты передачи
Гидравлический	Жидкость под давлением	Педаль -> Толкатель -> Главный цилиндр -> Трубки -> Рабочий цилиндр -> Шток -> Вилка -> Выжимной подшипник
Тросовый (Механический)	Механическое натяжение	Педаль -> Трос в оболочке -> Вилка -> Выжимной подшипник

Отпускание педали вызывает обратное действие: привод (гидравлическая система или трос) возвращает вилку и выжимной подшипник в исходное положение. Усилие диафрагменной пружины больше не компенсируется, поэтому она вновь прижимает нажимной диск к ведомому, прижимая последний к маховику, восстанавливая передачу крутящего момента. Во многих современных автомобилях процесс отпускания педали сцепления облегчается сервоприводами (напр., задержкой включения для плавного старта).

Процесс передачи крутящего момента при включенном сцеплении

При полностью выжатой педали сцепления ведущий диск (нажимной) плотно прижимается к ведомому диску под действием диафрагменной пружины. Ведомый диск, имея фрикционные накладки, зажимается между маховиком двигателя и нажимным диском, образуя жёсткое соединение. В таком состоянии крутящий момент напрямую передаётся от коленчатого вала через маховик на первичный вал коробки передач.

Жёсткий контакт исключает проскальзывание между дисками, обеспечивая синхронное вращение двигателя и трансмиссии. Сила трения, возникающая в зоне контакта, пропорциональна прижимному усилию пружины и коэффициенту трения материалов накладок. Это позволяет передавать весь доступный крутящий момент двигателя без потерь.

Коленчатый вал → Маховик
Маховик → Ведомый диск сцепления
Ведомый диск → Первичный вал КПП (через шлицевое соединение)

Такое взаимодействие обеспечивает:

Прямую синхронизацию оборотов двигателя и колёс
Минимальные энергетические потери (<1%)
Бесшумную работу трансмиссии на постоянных режимах

Механизм разъединения двигателя и коробки передач при выжиме

При нажатии педали сцепления водителем, механическое усилие через трос или гидравлическую систему передается на вилку выключения (выжимной вилки). Вилка воздействует на нажимной подшипник, который начинает движение по направляющей втулке в сторону маховика и корзины сцепления.

Выжимной подшипник давит на внутренние лепестки диафрагменной пружины корзины сцепления, что вызывает ее деформацию. Эта пружина отводит нажимной диск от ведомого диска, расположенного между ним и маховиком. В результате ведомый диск теряет контакт с силовыми элементами, прерывая передачу крутящего момента.

Ключевые компоненты процесса

Выжимная вилка: Рычаг, преобразующий усилие от привода в поступательное движение подшипника
Выжимной подшипник: Узел качения, передающий усилие на пружину без вращения
Диафрагменная пружина: Упругий элемент корзины сцепления, оттягивающий нажимной диск
Нажимной диск: Силовой компонент, создающий прижимную силу в замкнутом состоянии

Ведомый диск, освобожденный от контакта с маховиком и нажимным диском, прекращает вращение первичного вала коробки передач. Это позволяет переключать передачи без повреждения шестерен, обеспечивая полное разъединение силовой цепи. Важно: величина свободного хода педали (15-25 мм) компенсирует износ фрикционных накладок.

Фазовый переход в момент начала включения сцепления

При начале включения сцепления ведомый диск входит в контакт с маховиком и нажимным диском. Возникающее трение инициирует передачу крутящего момента от двигателя к трансмиссии, сопровождаясь частичным проскальзыванием поверхностей. Этап характеризуется обратимым преобразованием механической энергии: часть её передаётся на вал КПП, а остальная расходуется на нагрев фрикционных накладок.

Динамика перехода определяется градиентом силы сжатия дисков:

Угловая скорость ведомого диска возрастает, а маховика – снижается.
Проскальзывание уменьшается до нуля за счёт выравнивания скоростей вращения.
Температура в зоне контакта достигнет пика на середине фазы, после чего стабилизируется после полного схватывания.

Образование пробуксовки при частичном нажатии педали сцепления

При плавном отпускании педали сцепления из полностью выжатого положения происходит постепенное сближение ведомого диска с маховиком двигателя и нажимным диском корзины. На начальной стадии этого движения фрикционные накладки ведомого диска лишь слегка соприкасаются с металлическими поверхностями, создавая ограниченную силу трения. Этот этап характеризуется частичной передачей крутящего момента.

Если в данный момент резко увеличить обороты двигателя или приложить значительную нагрузку (например, при движении в гору), силы трения между дисками становится недостаточно для синхронного вращения. Ведущие элементы (маховик и корзина) начинают проскальзывать относительно ведомого диска – возникает пробуксовка. Длительная эксплуатация в таком режиме вызывает интенсивный износ фрикционных накладок из-за высоких температур, образующихся при трении скольжения.

Ключевые факторы пробуксовки

Недостаточное усилие сжатия: Пружины корзины не прижимают диски с силой, необходимой для полного зацепления.
Повышенная нагрузка или обороты: Крутящий момент двигателя превышает максимально передаваемый текущим коэффициентом трения.
Износ компонентов: Истончение накладок ведомого диска, масляное загрязнение или повреждение пружин диафрагмы.

Режим работы	Положение педали	Степень пробуксовки
Полное сцепление	Отпущена	Нет пробуксовки
Частичное выключение	Нажата на 50-70%	Умеренная пробуксовка
Крайний износ	Любое положение	Постоянная пробуксовка

Работа механизма при плавном трогании с места

При плавном трогании водитель медленно отпускает педаль сцепления. Это перемещение через систему тяг и гидравлики передается на выжимной подшипник, который начинает давить на лепестки диафрагменной пружины корзины сцепления. Центральная часть пружины прогибается внутрь, а ее наружные крае при этом постепенно отпускают нажимной диск. В результате ведомый диск, расположенный между маховиком двигателя и нажимным диском, начинает сжатие с меньшим усилием.

Фрикционные накладки ведомого диска вступают в фрикционный контакт с поверхностями маховика и нажимного диска, пробуксовывая относительно них. Крутящий момент от двигателя передается на диск неполностью, а с возрастающей силой по мере выравнивания их скоростей. Чем медленнее отпускается педаль, тем дольше длится эта фаза пробуксовки, обеспечивая плавную передачу усилия и предотвращая рывки автомобиля или остановку двигателя.

Этапы передачи момента

Фаза начального контакта: Возникает касание ведомого диска при малом усилии прижима. Ведущие диски вращаются быстрее ведомого (пробуксовка до 100%).

Синхронизация скоростей: Усилие прижима увеличивается, разница в угловых скоростях маховика и диска плавно сокращается за счет теплового рассеивания энергии трения на поверхностях накладок.

Полное включение: По достижении равных скоростей вращения маховика, диска и корзины пробуксовка прекращается. Механизм переходит в режим жесткой кинематической связи без потерь мощности.

Нажатая педаль: Выжимной подшипник отодвинут – ведомый диск свободен.
Начало отпускания: Пружина корзины частично освобождает нажимной диск – возникает трение скольжения.
Подтормаживание диска: Мощность двигателя теряется на трение, скорость диска растет.
Полное замыкание: Диски вращаются как единое целое – момент полностью передается на трансмиссию.

Параметр	Состояние сцепления
Передаваемый крутящий момент	Фракционный → Полный
Рабочий элемент	Выжимной подшипник → Нажимной диск и пружина
Тепловыделение	Максимум при пробуксовке → Отсутствует

Синхронизация выключения сцепления во время переключения передачи

Синхронизация выключения сцепления обеспечивает плавное переключение передач без рывков и повреждения шестерён КПП. Этот процесс основан на временном разъединении двигателя и трансмиссии в момент перевода рычага коробки передач.

При нажатии на педаль сцепления ведущий диск отходит от маховика, прерывая передачу крутящего момента. Это позволяет валам коробки передач замедлиться или ускориться для беспрепятственного ввода новой шестерни в зацепление.

Факторы точной синхронизации:

Скорость перемещения педали – резкое выключение вызывает ударные нагрузки;
Время задержки в нейтрали – для выравнивания скоростей вращения валов;
Состояние синхронизаторов КПП – изношенные элементы нарушают процесс.

Оптимальная последовательность действий:

Полное выключение сцепления одним движением педали;
Пауза в нейтральном положении (0.5-1 сек);
Переключение передачи;
Плавное отпускание педали сцепления.

Нарушение синхронизации сопровождается характерным скрежетом шестерён и приводит к ускоренному износу дисков сцепления, подшипников и синхронизаторов коробки передач.

Передача момента без проскальзывания при полностью отпущенной педали

Когда педаль сцепления полностью отпущена, нажимной диск под действием диафрагменной пружины с максимальным усилием прижимает ведомый диск к поверхности маховика. Ведущие элементы (маховик и корзина сцепления) образуют жёсткую механическую связь с ведомым диском.

Фрикционные накладки ведомого диска за счёт высокого коэффициента трения полностью блокируют проскальзывание. Крутящий момент от маховика без потерь передаётся через шлицевое соединение на первичный вал коробки передач. Двигатель и трансмиссия работают как единый узел.

Факторы обеспечения жёсткой связи

Усилие пружины: диафрагменная пружина поддерживает давление минимум 500-700 кг на ведомый диск;
Цельность фрикционных накладок: неповреждённый асбесто-керамический материал обеспечивает стабильный коэффициент трения;
Отсутствие механических зазоров: полное выключение выжимного подшипника сводит компенсационный зазор к нулю.

Качество соединения нарушается только при критическом износе накладок или дефектах диафрагменной пружины. В исправном состоянии КПД передачи приближается к 100%.

Снижение нагрузок в трансмиссии амортизирующим механизмом диска

Импульсный характер крутящего момента двигателя создает крутильные колебания, которые передаются через сцепление на первичный вал коробки передач. Жесткое соединение узлов привело бы к ударным нагрузкам, ускоряющим износ зубчатых зацеплений, подшипников и валов трансмиссии.

Демпфер крутильных колебаний, интегрированный в ведомый диск сцепления, устраняет эту проблему посредством упруго-фрикционной системы. Конструктивно он состоит из смещающихся фрикционных колец и пружин сжатия, расположенных в пазах ступицы и фланцев диска, обеспечивающих ограниченное угловое смещение элементов друг относительно друга.

Принцип гашения нагрузок заключается в трехэтапном преобразовании энергии:

Поглощение удара: При резком изменении момента пружины сжимаются, проворачивая ступицу относительно фрикционных накладок.
Диссипация энергии: Фрикционные кольца преобразуют часть кинетической энергии в тепло за счет преднатяга при проскальзывании.
Релаксация: Пружины возвращают компоненты в исходное положение после сглаживания импульса.

Это снижает пиковые нагрузки на трансмиссию на 20-40%, обеспечивая:

Защиту шестерен КПП от заклинивания и сколов зубьев
Увеличение ресурса карданных валов и дифференциала
Подавление низкочастотного гула при переключении передач
Снижение вибраций на педалях и кузове

Возникновение перегрева при длительной пробуксовке сцепления

При пробуксовке ведущий и ведомый диски сцепления взаимодействуют с проскальзыванием, преобразуя кинетическую энергию в тепловую за счет силы трения. Длительное поддержание такого режима провоцирует лавинообразный рост температуры, поскольку выделяемое тепло не успевает рассеиваться через конструктивные элементы и окружающую среду.

Локализованный перегрев вызывает критическую деградацию фрикционных накладок: органические компоненты связующего вещества выгорают, снижая коэффициент трения и образуя глазированные участки. Соседние металлические элементы (диафрагменная пружина, кожух корзины) подвергаются тепловой деформации, утрачивая геометрическую стабильность и упругость.

Ключевые последствия:

Ускоренный износ накладок вплоть до полного истирания
Коробление нажимного диска с потерей плоскости прилегания
Повреждение термочувствительных узлов (выжимной подшипник, вилка)
Снижение эффективности передачи момента из-за потери трения

Характерные признаки износа фрикционных накладок ведомого диска

Фрикционные накладки ведомого диска являются расходным элементом, непосредственно передающим крутящий момент от маховика к первичному валу коробки передач. Их постепенное истирание является нормальным явлением эксплуатации, но критический износ приводит к полной потери сцеплением работоспособности.

Своевременное выявление характерных симптомов износа накладок позволяет предотвратить преждевременную поломку других узлов сцепления или трансмиссии и избежать внезапного выхода из строя. Не следует игнорировать даже слабо проявляющиеся признаки.

Пробуксовка сцепления: Самый очевидный и опасный признак. Двигатель увеличивает обороты (раскручивается), но скорость автомобиля не растет пропорционально (особенно заметно при разгоне, движении в гору или под нагрузкой). Могут появляться запах гари (горят накладки) и сизый дым.
Вибрации при трогании и переключении: Резкие рывки, дрожь или биение при отпускании педали сцепления в момент начала движения автомобиля или после переключения передачи. Возникает из-за неравномерности или деформации изношенного диска и ухудшения фрикционных свойств.
Тяжелое, нечеткое или затрудненное переключение передач: Передачи включаются с усилием, с хрустом или сопротивлением (особенно передние) из-за неполного разъединения двигателя и трансмиссии (диск "ведет"). В тяжелых случаях включить передачу на стоящем с работающим двигателем автомобиле становится невозможно без двойного выжима сцепления.
Запах гари при работе: Появление специфического резкого запаха припекшегося фрикционного материала (похоже на запах гари тормозов, но ощущается в салоне/под капотом) во время или после пробуксовки сцепления – верный признак перегрева и активного стирания накладок.
Необычные шумы при выключенной передаче и/или нажатой педали сцепления:
- Тихий шелест или свист: Может свидетельствовать о сильном износе накладок, когда первичный вал коробки начинает вращаться медленней мощности двигателя, сцепление пробуксовывает.
"Мягкая" педаль сцепления или изменение ее рабочего хода: Педаль может стать слишком легкой при нажатии (из-за значительного утоньшения накладок и диска в сборе) или, наоборот, внезапно "провалиться" либо резко менять свое рабочее положение (индикатор разрушения диска).
Шуршащие/скребущие звуки при начале отпускания педали: Появление посторонних звуков (не путать с типичным гулом выжимного подшипника при *полностью* выжатом сцеплении) в момент начала соприкосновения диска с маховиком может указывать на физическое разрушение накладок или демпферных элементов диска.

Проверка работоспособности диафрагменной пружины

Диагностика начинается с визуального осмотра пружины на предмет механических повреждений: трещин, сколов, следов перегрева (синеватый оттенок металла) или коррозии. Особое внимание уделяют вершинам лепестков – зонам контакта с выжимным подшипником, где часто образуются выработка и неравномерный износ.

Техническая проверка включает измерение высоты лепестков над нажимным диском с помощью штангенциркуля. Расхождение значений более 0,5 мм у соседних лепестков указывает на деформацию пружины. Дополнительно контролируют осевое биение плоскости контакта лепестков – допустимое значение не превышает 0,8 мм.

Проверка равномерности усилия: вращают пружину, последовательно измеряя усилие отжима каждого лепестка динамометром
Выявление проседания: установка контрольной линейки по диагонали корзины для выявления отклонения плоскости нажимного диска
Обязательная замена при выявлении разницы усилия на лепестках >15% или остаточной деформации после разборки

Критические симптомы неисправности:

Вибрации при включении сцепления
Пробуксовка при резком разгоне
Шум при нажатии педали сцепления

Диагностика и регулировка свободного хода педали сцепления

Свободный ход педали сцепления – это расстояние между начальным положением педали и моментом начала перемещения вилки выключения сцепления. Его отсутствие вызывает неполное включение сцепления (пробуксовка дисков), избыток – неполное выключение (трудности переключения передач). Стандартный диапазон: 20–35 мм для большинства авто, но требуется уточнение в спецификации ТС.

Для диагностики используйте линейку: измерьте расстояние от пола до резиновой накладки педали в состоянии покоя. Нажмите на педаль рукой до появления сопротивления (начало работы гидросистемы или троса) и зафиксируйте разницу в замерах. Расхождение с нормой – основание для регулировки.

Регулировочные процедуры

Для гидравлического привода:

1. Найдите толкатель на главном цилиндре сцепления.

2. Ослабьте контргайку на тяге толкателя.

3. Вращайте тягу для изменения длины: укорочение уменьшает свободный ход, удлинение – увеличивает.

4. Затяните контргайку и перепроверьте параметр.

Для тросового привода:

1. Ослабьте контргайки на регулировочной вилке у картера сцепления или педали.

2. Перемещайте наконечник троса по резьбе.

3. Зафиксируйте контргайкой после достижения нормы.

Контроль качества: при запущенном двигателе выжим педали до пола должен обеспечивать плавное включение передач без скрежета.
Распространённые ошибки: регулировка без учёта износа дисков, игнорирование дефектов выжимного подшипника или погнутости вилки.

Параметр	Недостаточный ход	Избыточный ход
Причина	Износ дисков/накладок	Растяжение троса, утечка в гидросистеме
Симптомы	Пробуксовка на подъёмах, запах гари	Удары при переключении, треск шестерён

Технология замены комплекта сцепления в агрегате

Замена комплекта сцепления требует предварительной подготовки рабочего места и демонтажа агрегата с транспортного средства. Автомобиль устанавливается на подъемник или смотровую яму, после чего выполняется слив трансмиссионного масла и отсоединение элементов, препятствующих снятию коробки передач: приводов колес, рычагов управления, стартера, датчиков и гидравлической/тросовой магистрали сцепления.

Коробка передач фиксируется на поддерживающем устройстве, узел крепления разблокируется, после чего коробка осторожно стягивается с направляющих шпилек колокола сцепления. Получив доступ к картеру сцепления, мастер демонтирует нажимной диск, ведомый диск и выжимной подшипник, визуально оценивая их состояние и износ сопрягаемых поверхностей маховика.

Этапы монтажа нового комплекта

Подготовка поверхностей: Тщательная очистка посадочного места маховика от загрязнений, проверка биения поверхности специализированным индикатором (максимально допустимое отклонение – 0,08 мм).
Установка компонентов:
- Ведомый диск центруется с помощью оправки в шлицах первичного вала.
- Нажимной диск крепится к маховику болтами с поочередной затяжкой по диагонали в несколько подходов (с соблюдением момента, указанного производителем).
- Выжимной подшипник монтируется на муфту вилки, предварительно смазанную высокотемпературной пастой.
Сборка и регулировка: Повторная установка коробки передач и всех отсоединенных компонентов с контролем соосности деталей. Регулировка свободного хода педали сцепления для обеспечения воздушного зазора 1-3 мм выжимным подшипником между подшипником и лепестками диафрагменной пружины.

Параметр	Значение	Примечание
Момент затяжки крепежа нажимного диска	18-25 Н·м	По схеме "крест-накрест"
Свободный ход педали	15-20 мм	Корректируется тягой/гидроцилиндром

Финишный контроль: Обязательная проверка работы сцепления на работающем двигателе с выполнением пробного трогания и переключения передач для выявления вибраций или пробуксовки. Заправка системы трансмиссионным маслом в требуемом объеме согласно спецификации.

Правила эксплуатации для продления ресурса сцепления

Соблюдение принципов бережной эксплуатации сцепления напрямую влияет на увеличение периода его безотказной работы и снижает риск дорогостоящего ремонта.

Основные действия водителя при манипуляции педалью педалью сцепления требуют внимательности и отсутствие спешки для минимизации износа фрикционных дисков.

Ключевые рекомендации:

Плавное трогание с места: Отпускайте педаль сцепления поступательно и синхронно с добавлением газа, избегая резких бросков педали. Опережение газа или задержка сцепления вызывают буксование и горение дисков.
Полное выжимание: Всегда до конца нажимайте педаль сцепления перед переключением передачи на КПП. Не допускается "недовыжим".
Корректная работа педалью газа: При трогании, особенно на подъеме, подавайте мотору достаточно оборотов перед началом плавного отпуска сцепления. Это предотвратит рывки и пробуксовку.
Избегайте "частичного выжима": Никогда не держите педаль сцепления в полувыжатом положении для управления скоростью ("езда на сцеплении") или во время остановки на светофоре. Используйте нейтраль.
Контроль стояночного тормоза: На уклонах не используйте только сцепление и газ для удержания автомобиля. Применяйте ручной тормоз вместе с педалью газа для старта.
Минимизация пробуксовок: Не допускайте длительных пробуксовок ведущих колес (в грязи, снегу, на льду), это вызывает критический перегрев дисков сцепления.
Быстрое переключение передач: Уменьшайте время нахождения педали сцепления в выжатом состоянии во время переключений, особенно при интенсивной езде.
Отказ от привычки держать ногу на педали: Во время движения всегда убирайте ногу с педали сцепления и ставьте ее на площадку отдыха слева.

Список источников

При подготовке материала о принципах работы и устройстве сцепления автомобиля использовались специализированные технические издания и учебные пособия.

Представленные ниже источники содержат детальные описания механизмов сцепления, их конструктивных особенностей и физических принципов функционирования.

Перечень использованной литературы

Пехальский А.П. Устройство автомобилей: учебник - раздел о трансмиссии и сцеплении.
Вахламов В.К. Автомобили: конструкции и эксплуатация - глава о динамике и компонентах сцепления.
Гришкевич А.И. Автомобильные сцепления - монография по видам и расчету узлов.
Бриткий В.В. Диагностика механизмов трансмиссии - анализ работы фрикционного сцепления.
Баранцевич Ю.В. Техническая эксплуатация автомобилей - руководство по обслуживанию узла.
Официальные техникические руководства производства ZF Friedrichshafen AG по ремонту сцеплений.
Ведомственные методические пособия автотранспортных колледжей по устройству автомобилей.
