Сцепление мотоцикла Урал - конструкция, функционирование, обслуживание

Статья обновлена: 18.08.2025

Сцепление – критически важный узел трансмиссии мотоцикла Урал.

Его исправная работа обеспечивает плавное начало движения, четкое переключение передач и разъединение потока мощности от двигателя к коробке передач при остановках.

Понимание устройства, принципа действия и особенностей обслуживания сцепления необходимо каждому владельцу для поддержания мотоцикла в надежном состоянии.

Данная статья подробно рассмотрит конструкцию сцепления Урала, объяснит его работу, а также даст практические рекомендации по диагностике, ремонту и замене этого узла.

Конструктивные особенности сцепления Урал: общий обзор

Сцепление мотоциклов Урал относится к многодисковому мокрому типу, работающему в масляной ванне картера двигателя. Основная конструкция включает стальной кожух ("корзину"), жестко соединенный с коленчатым валом через ведущую шестерню. Внутри кожуха размещены пакет фрикционных дисков и механизм выключения с центральной диафрагменной пружиной.

Ведущие диски (стальные) имеют наружные выступы для фиксации в пазах кожуха. Ведомые диски (с фрикционными накладками) оснащены внутренними шлицами, соединяющими их с первичным валом КПП. Чередование дисков в пакете обеспечивает плавную передачу крутящего момента. Нажимной диск поджимает пакет через диафрагменную пружину тарельчатого типа, регулируемую винтами.

Ключевые элементы конструкции

• Корзина сцепления - литой стальной кожух с пазами для ведущих дисков
• Фрикционный пакет - 7-9 чередующихся стальных и ведомых дисков
• Диафрагменная пружина - обеспечивает равномерное прижатие дисков
• Подшипник выключения - передает усилие от тяги управления
• Регулировочные винты - 3 шт. по периметру для калибровки прижима

Характеристика	Значение/Описание
Тип сцепления	Многодисковое, мокрое
Количество дисков	7-9 (в зависимости от модификации)
Диаметр дисков	140-160 мм
Привод выключения	Механический, тросовый
Система регулировки	Три винта с контргайками по периметру

Тип сцепления и месторасположение в трансмиссии

На мотоциклах "Урал" используется многодисковое сцепление сухого типа. Оно размещено в едином картере с коробкой передач, образуя компактный силовой блок трансмиссии. Такая компоновка характерна для классической схемы мототехники с карданным приводом.

Конструктивно сцепление расположено между двигателем и коробкой передач, выполняя функцию разъединителя крутящего момента. Ведущий барабан сцепления жёстко соединён с коленчатым валом двигателя через шестерни первичной передачи, а ведомый барабан передаёт вращение на первичный вал КПП.

Ключевые особенности расположения

• Прямая кинематическая связь: сцепление установлено на оси коленвала без промежуточных редукторов
• Защищённая зона: размещено в передней части картера коробки передач под отдельной крышкой
• Механический привод: управление осуществляется тросом от ручного рычага через систему рычагов и выжимной подшипник

В трансмиссионной цепи сцепление занимает критически важную позицию:

1. Коленчатый вал двигателя
2. Сцепление (ведущие/ведомые диски)
3. Первичный вал коробки передач
4. Карданный привод
5. Редуктор заднего колеса

Компоненты привода сцепления Урал: тросы и рычаги

Основными элементами привода сцепления мотоцикла Урал являются трос и система рычагов, обеспечивающие передачу усилия от рукоятки к механизму выключения сцепления. Надежность и правильная регулировка этих компонентов напрямую влияют на четкость работы сцепления и безопасность эксплуатации.

Неисправности в приводе (обрыв троса, деформация рычагов, заедание) приводят к неполному выключению сцепления, пробуксовке или невозможности переключения передач. Своевременная диагностика и обслуживание критически важны для предотвращения поломок.

Ключевые элементы привода

Трос сцепления: Стальной гибкий трос в защитной оболочке (рубашке). Соединяет:

• Рычаг управления на руле
• Ведомый рычаг на картере сцепления

Рычажная система: Преобразует и усиливает движение:

1. Рычаг на рулевой колонке: Передает усилие от кисти водителя на трос.
2. Ведомый рычаг (коромысло): Закреплен на валу вилки выключения сцепления. Получает усилие от троса через регулировочную тягу.
3. Регулировочная тяга: Соединяет конец троса с ведомым рычагом. Имеет резьбу для точной настройки свободного хода рукояти.
4. Вал вилки выключения: Передает усилие от коромысла непосредственно на выжимной подшипник и нажимной диск.

Принцип работы: Нажатие на рукоять → Перемещение троса в рубашке → Поворот ведомого рычага (коромысла) → Вращение вала вилки → Смещение выжимного подшипника → Отвод нажимного диска → Разъединение двигателя и трансмиссии.

Типичные неисправности и ремонт:

Компонент	Неисправность	Решение
Трос	Обрыв нитей, заедание, коррозия	Замена троса с полной смазкой нового
Рычаги (рулевой, коромысло)	Деформация, трещины, износ отверстий	Замена рычага, запрессовка втулок
Регулировочная тяга	Срыв резьбы, деформация	Замена тяги, восстановление резьбы
Вал вилки	Износ посадочных мест, заклинивание	Шлифовка вала, замена подшипников/втулок

Замена троса:

1. Ослабить регулировочные гайки на руле и у коромысла.
2. Отсоединить концы троса от рычагов.
3. Извлечь трос из рубашек и крепежных хомутов рамы.
4. Новый трос проложить по штатной трассе, избегая перегибов.
5. Подсоединить концы к рычагам.
6. Произвести регулировку свободного хода рукояти (3-5 мм).

Материалы ведомого диска: характеристики и особенности

Ведомые диски сцепления мотоциклов "Урал" традиционно изготавливаются из композитных материалов на основе асбеста или современных безасбестовых смесей. Основная рабочая поверхность формируется фрикционными накладками, которые жестко крепятся к металлической основе диска (ступице) при помощи заклепок. Требования к материалам включают высокий коэффициент трения, устойчивость к температурному износу (до 250–300°C), минимальную склонность к "схватыванию" с чугунной поверхностью ведущего диска и сохранение упругих свойств при циклических нагрузках.

Ключевой особенностью является многослойная структура диска: фрикционные накладки монтируются с обеих сторон стальной пластины-носителя, которая соединяется со ступицей через демпферные пружины. Эти пружины, расположенные по окружности ступицы, гасят крутильные колебания и обеспечивают плавность включения. Качественные накладки должны обладать стабильными фрикционными характеристиками как в сухом состоянии, так и при попадании масла (для мокрого типа сцепления), а также выдерживать высокие механические нагрузки без расслоения или крошения.

Типы фрикционных материалов

• Асбестосодержащие: Недорогие, с высоким коэффициентом трения, но постепенно снимаются с производства из-за токсичности асбестовой пыли.
• Безасбестовые (кевлар, стекловолокно, металлическая стружка): Экологичны, термостойки, долговечны, но могут требовать периода "приработки".
• Керамометаллические: Используются в спортивных модификациях, крайне износостойки, но создают жесткое ("резкое") включение сцепления.

Параметр	Асбестовые	Безасбестовые	Керамометаллические
Температурный предел	~250°C	~300°C	>350°C
Чувствительность к маслу	Высокая (деградация)	Умеренная	Низкая
Ресурс	Средний	Высокий	Очень высокий

Критические особенности: Толщина новых фрикционных накладок стандартно составляет 3.2–3.5 мм, минимально допустимый остаток до заклепок – не менее 2.0 мм. Использование дисков с износом ниже предела приводит к пробуксовке сцепления и повреждению заклепками поверхности ведущего диска. При замене настоятельно рекомендуется устанавливать комплект дисков одного типа и производителя во избежание дисбаланса фрикционных свойств.

Устройство корзины сцепления: нажимной диск и пружины

Корзина сцепления мотоцикла "Урал" представляет собой монолитный алюминиевый корпус с продольными пазами для фиксации ведущих дисков. Центральная часть корзины крепится шлицевым соединением к первичному валу коробки передач, обеспечивая передачу крутящего момента от двигателя. Наружный обод корзины содержит крепежные отверстия для установки нажимного диска через тарельчатые пружины.

Нажимной диск выполнен из высокопрочной стали и оснащен шлицевым отверстием для перемещения по ступице корзины. Его рабочая поверхность имеет фрикционные накладки, идентичные ведомым дискам. Диск соединен с корпусом корзины посредством рычажных выжимных механизмов, преобразующих усилие от троса сцепления в осевое движение.

Ключевые элементы конструкции

• Тарельчатые пружины (диафрагмы) - 6-8 шт., расположены по окружности между корзиной и нажимным диском. Создают равномерное прижимное усилие до 400 кгс.
• Опорные кольца - стальные шайбы, регулирующие высоту предварительного поджатия пружин.
• Выжимные рычаги - 3 шт., шарнирно закрепленные на корзине. Передают усилие от подшипника выключения на нажимной диск.
• Стопорные болты - фиксируют пакет пружин и нажимного диска в сборе.

Компонент	Материал	Толщина нового (мм)
Нажимной диск	Сталь 40Х	8.0±0.1
Тарельчатая пружина	65Г	2.8 (высота конуса 8.5)

Принцип работы основан на сжатии пружин выжимным подшипником: при натяжении троса рычаги отводят нажимной диск, освобождая ведомые диски. Критический износ проявляется снижением высоты пружин более 0.5 мм от номинала или трещинами на диске. Замена требует демонтажа корзины и проверки биения поверхностей (допуск до 0.3 мм).

Роль фрикционных накладок в передаче крутящего момента

Фрикционные накладки служат ключевым элементом сцепления Урала, обеспечивая передачу крутящего момента от коленчатого вала двигателя к коробке передач. Они жестко закреплены на ведомом диске и в нормальном состоянии плотно прижаты к маховику силой пружин. При этом создается трение, необходимое для синхронного вращения двигателя и трансмиссии без проскальзывания.

Принцип передачи момента основан на силе трения между поверхностями накладок и маховика при замкнутом сцеплении. Качество материала накладок (обычно композит на основе асбеста или кевлара с металлической проволокой) определяет коэффициент трения, термостойкость и износоустойчивость. Чем выше коэффициент трения и площадь контакта, тем эффективнее передается мощность без перегрева.

Критические функции и последствия износа

Основные задачи накладок:

• Бесступенчатая передача крутящего момента при плавном включении сцепления
• Гашение резких нагрузок и вибраций за счет упругих свойств материала
• Обеспечение разъединения двигателя и КП при выжатом рычаге (прекращение трения)

Износ накладок проявляется:

1. Проскальзыванием сцепления под нагрузкой (падение мощности, запах гари)
2. Рывками при трогании из-за неравномерного контакта поверхностей
3. Снижением хода рычага сцепления из-за уменьшения толщины диска

Параметр	Норма	Критический износ
Толщина накладки	3.5-4 мм	< 2.5 мм
Высота заклепок	На 0.5-1 мм ниже поверхности	Выступают над накладкой

Конструкция ступицы сцепления и шлицевое соединение

Ступица сцепления на мотоцикле "Урал" представляет собой стальную фланцевую деталь цилиндрической формы, установленную на первичном валу коробки передач. Её наружная поверхность содержит шлицы, на которые подвижно устанавливаются ведомые диски сцепления. Внутренняя часть ступицы имеет продольные пазы, образующие шлицевое соединение с первичным валом.

Шлицевое соединение ступицы с первичным валом обеспечивает жёсткую передачу крутящего момента от корзины сцепления к трансмиссии, одновременно допуская продольное перемещение ступицы при выжиме сцепления. Шлицы вала и ступицы имеют трапецеидальный или эвольвентный профиль, рассчитанный на высокие нагрузки и износ. Зацепление осуществляется с минимальным радиальным зазором для предотвраствия биений.

Ключевые элементы и особенности

• Внутренние шлицы ступицы: 20-24 зубьев с углом наклона 30°, обеспечивают точное сопряжение с первичным валом КПП.
• Наружные шлицы: Прямозубые, равномерно распределены по окружности для фиксации ведомых дисков (количество соответствует числу дисков).
• Фланец ступицы: Служит упором для пакета дисков и пружин, имеет отверстия для крепления демпферных пружин корзины сцепления.
• Смазочный канал: Осевое отверстие для подачи масла к шлицам, снижающего трение и износ.

Принцип работы: При включённом сцеплении вращение от двигателя через корзину и диски передаётся на наружные шлицы ступицы, а через внутренние шлицы – на первичный вал КПП. При выжиме сцепления ступица перемещается вдоль вала, разъединяя диски, но шлицевое соединение сохраняет кинематическую связь с трансмиссией.

Параметр	Значение	Назначение
Диаметр шлицевого соединения	28-32 мм	Передача крутящего момента без проскальзывания
Радиальный зазор	0.05-0.15 мм	Компенсация теплового расширения, плавность хода
Твёрдость поверхностей	HRC 45-50	Противодействие износу и деформациям

Основные неисправности: Зазор в шлицах ступицы из-за износа зубьев (проявляется стуком при переключении передач), задиры на поверхностях, деформация фланца. Ремонт включает шлифовку повреждённых шлицев или замену ступицы при критическом износе. Монтаж требует точной совместимости шлицев вала и ступицы с обязательной смазкой Литолом-24.

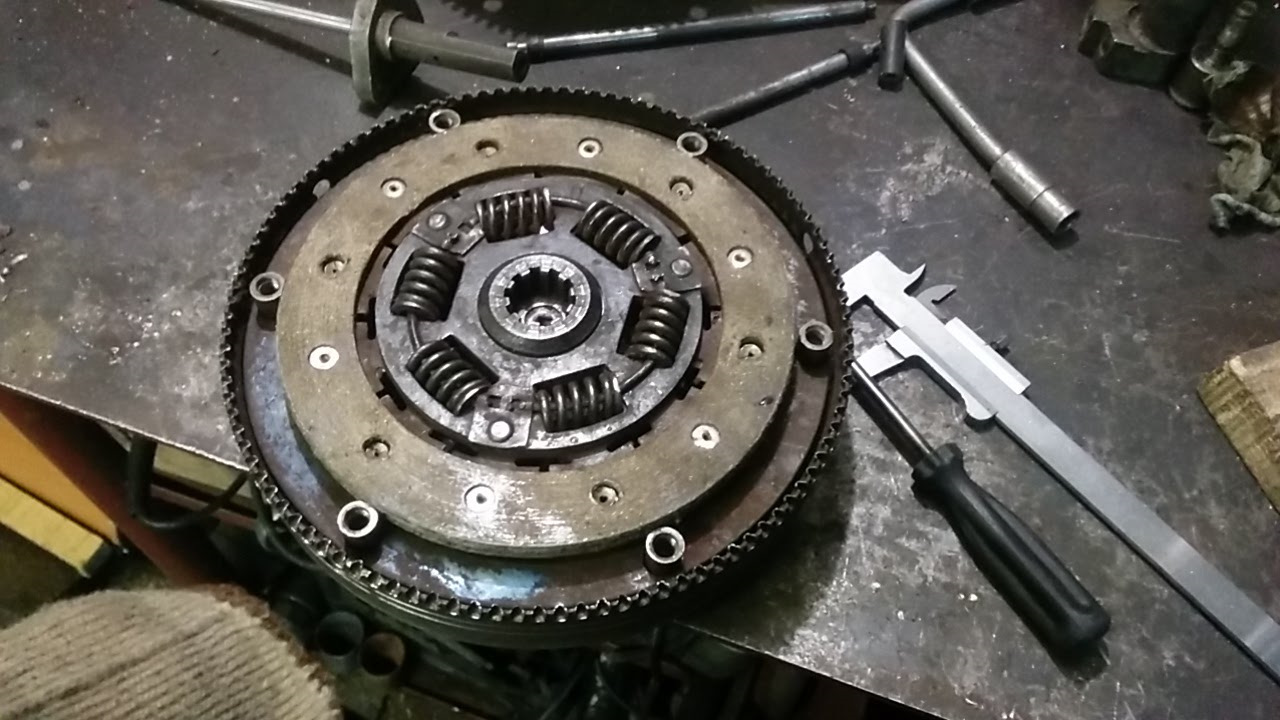

Демпферные пружины ведомого диска: назначение и работа

Демпферные пружины, расположенные внутри ступицы ведомого диска сцепления мотоцикла Урал, являются ключевым элементом гашения крутильных колебаний и ударных нагрузок, возникающих в трансмиссии. Их основное назначение – обеспечить плавность передачи крутящего момента от двигателя к коробке передач, особенно в момент включения сцепления и при резких изменениях нагрузки.

Эти пружины работают как упругий буфер между фрикционными накладками диска и его ступицей, на которой расположен шлицевой хвостовик для соединения с первичным валом КПП. Они воспринимают и смягчают рывки и неравномерность вращения, характерные для работы 2-цилиндрового оппозитного двигателя Урала на низких и средних оборотах, а также при переключении передач.

Принцип работы и конструкция

При передаче крутящего момента от маховика двигателя через нажимной диск и фрикционные накладки ведомого диска к его ступице, усилие проходит через демпферные пружины. Если момент передается плавно, пружины практически не сжимаются. Однако при резком включении сцепления, перегазовках или торможении двигателем возникают ударные нагрузки и крутильные колебания.

В таких случаях:

1. Ступица диска и фрикционные сегменты (пластины), соединенные через пазы и выступы («башмаки»), получают возможность ограниченного углового смещения относительно друг друга.
2. Это смещение приводит к сжатию демпферных пружин, установленных в соответствующих гнездах между выступами ступицы и пластинами.
3. Пружины аккумулируют энергию удара или колебания.
4. Затем, распрямляясь, пружины плавно передают накопленную энергию на ступицу и далее на первичный вал КПП, сглаживая пики нагрузки.

Конструктивно демпферный узел включает:

• Ступицу со шлицевым отверстием и радиальными пазами/окнами по окружности.
• Фрикционные пластины (сегменты) с фрикционными накладками, имеющие выступы ("башмаки"), входящие в пазы ступицы.
• Демпферные пружины (обычно цилиндрические, реже тарельчатые), установленные в гнездах между стенками пазов ступицы и выступами фрикционных пластин.
• Опорные шайбы или прокладки, предотвращающие заклинивание пружин и обеспечивающие их правильную работу.

Характеристики демпферных пружин (типовые для Урал)

Параметр	Значение/Описание
Тип	Цилиндрические винтовые
Количество	6-8 штук (зависит от модели года выпуска)
Расположение	Между выступами фрикционных пластин и стенками пазов ступицы
Назначение усилия	Смягчение ударов, гашение крутильных колебаний
Характерный признак износа	Уменьшение длины (просадка), потеря упругости, поломка витков

Последствия износа и необходимость замены

Со временем и под воздействием постоянных нагрузок демпферные пружины теряют свои упругие свойства ("садятся"), могут ломаться или выпадать из своих гнезд. Это приводит к следующим проблемам:

• Жесткие удары при включении сцепления: Мотоцикл дергается, слышен характерный металлический стук.
• Вибрации на всех режимах работы: Особенно ощутимые на руле и подножках, усиливающиеся при нагрузке.
• Ускоренный износ трансмиссии: Повышенные ударные нагрузки разрушают шлицы первичного вала КПП, подшипники коробки передач и главной передачи.
• Дребезг и посторонние шумы в области сцепления при работе и на холостом ходу.
• Ухудшение плавности хода и общего комфорта управления.

Проверка состояния демпферных пружин обязательна при каждом снятии и разборке сцепления для замены фрикционных накладок или выжимного подшипника. Ослабленные или сломанные пружины не ремонтируются, а заменяются комплектом на новые. При сборке критически важно правильно установить все пружины и опорные элементы в свои гнезда, согласно схеме конкретной модели ведомого диска. Игнорирование состояния демпферных пружин ведет к дорогостоящему ремонту коробки передач и других узлов трансмиссии.

Механизм выключения сцепления: подшипник и вилка

Выжимной подшипник (шариковый или роликовый) установлен на подвижной втулке первичного вала коробки передач. Он воспринимает усилие от вилки выключения и передает его напрямую на лепестки нажимного диска ("корзины") сцепления. При нажатии рычага сцепления подшипник перемещается вдоль вала, нажимая на концы лепестков, что приводит к их отклонению и отводу нажимного диска от ведомого диска.

Вилка выключения сцепления представляет собой двуплечий стальной рычаг, закрепленный на оси внутри картера сцепления. Ее верхняя часть взаимодействует с толкателем или тросом привода от ручки, а нижняя развилка воздействует на наружное кольцо выжимного подшипника. Перемещение вилки вокруг оси преобразует усилие привода в поступательное движение подшипника вдоль вала.

Устройство и взаимодействие компонентов

Выжимной подшипник: Состоит из корпуса с посадочной поверхностью, сепаратора с шариками/роликами и двух колец (подвижного и неподвижного). Требует регулярной смазки через пресс-масленку на картере сцепления. Основные неисправности: износ дорожек качения, разрушение сепаратора, потеря плавности хода, появление гула при работе.

Вилка выключения: Изготавливается из кованой стали, имеет сферические наконечники на развилке для контакта с подшипником и отверстие/цапфу для оси крепления. Фиксируется стопорным кольцом или болтом. Типичные проблемы: износ контактных поверхностей развилки, деформация плеч, люфт на оси, поломка оси крепления.

Принцип работы последовательно

1. Рычаг сцепления на руле через трос (или гидропривод) тянет толкатель.
2. Толкатель воздействует на верхнее плечо вилки выключения.
3. Вилка поворачивается на оси, перемещая развилку вперед.
4. Развилка вилки толкает внешнее кольцо выжимного подшипника.
5. Подшипник скользит по втулке вала, давит на лепестки "корзины".
6. Лепестки прогибаются, отводя нажимной диск – сцепление выключено.

Ремонт и замена

Диагностика неисправностей:

• Стук или хруст при выжиме – износ подшипника.
• Тугой ход/неполное выключение – заедание вилки, недостаток смазки.
• Самопроизвольное включение – деформация вилки.

Порядок замены подшипника и вилки:

1	Снять корзину сцепления и ведомый диск.
2	Отсоединить пружину/фиксатор вилки, снять ее с оси.
3	Сдвинуть выжимной подшипник с направляющей втулки.
4	Осмотреть посадочные места, ось вилки, очистить грязь.
5	Установить новый подшипник (смазать втулку Литолом).
6	Заменить вилку/ось при износе, собрать в обратном порядке.

Важно: После замены отрегулировать свободный ход рычага сцепления (3-5 мм). Проверить плавность включения без рывков.

Регулировочный узел привода сцепления Урал

Регулировочный узел привода сцепления мотоцикла Урал обеспечивает точную настройку свободного хода троса сцепления, критически важную для корректного включения и выключения трансмиссии. Он расположен на правой стороне картера двигателя возле рукоятки сцепления и состоит из нескольких ключевых компонентов.

Конструкция узла включает регулировочную втулку с контргайкой, фиксирующий винт с контршайбой, а также проушину для крепления наконечника троса. Регулировка осуществляется путем ослабления контргайки и вращения втулки, что изменяет длину тросовой оболочки и компенсирует естественное растяжение троса в процессе эксплуатации.

Принцип работы и процедура регулировки

Механизм функционирует по следующему алгоритму:

1. Вращение регулировочной втулки изменяет рабочую длину внешней оболочки троса
2. Увеличение длины оболочки уменьшает свободный ход рукоятки сцепления
3. Уменьшение длины оболочки увеличивает свободный ход рукоятки
4. Контргайка фиксирует установленное положение после регулировки

Правильная регулировка осуществляется при холодном двигателе:

• Свободный ход рукоятки сцепления должен составлять 5-8 мм
• Контргайку ослабляют ключом на 10 мм
• Вращают втулку пальцами до достижения требуемого зазора
• Фиксируют положение контргайкой с усилием 15-20 Н·м

Симптомы неправильной регулировки	Последствия
Слишком большой свободный ход	Неполное выключение сцепления, трудное переключение передач
Отсутствие свободного хода	Пробуксовка сцепления, ускоренный износ дисков
Самопроизвольное изменение зазора	Неисправность контргайки или деформация троса

Техническое обслуживание требует периодической очистки резьбовых соединений и нанесения консистентной смазки. При закисании резьбы или повреждении компонентов узел подлежит замене. Проверка свободного хода должна выполняться каждые 1000 км пробега или после замены троса сцепления.

Физика работы: как сцепление передает усилие двигателя

Передача крутящего момента от коленчатого вала двигателя к коробке передач основана на силе трения. Ведущий барабан (корзина), жестко соединенный с маховиком двигателя, вращается вместе с коленвалом. Между ним и ведомым барабаном (ступицей), связанным с первичным валом КПП, зажаты фрикционные диски с накладками из композитного материала.

При отпущенной ручке сцепления пружины сжимают пакет дисков, создавая значительное нормальное усилие. Возникающая сила сухого трения между поверхностями дисков препятствует их проскальзыванию. Ведомый барабан начинает вращаться синхронно с ведущим, передавая момент без потерь через жестко зафиксированный пакет.

Ключевые физические процессы

• Сцепленное состояние: Сила трения (F_тр = μN) превышает крутящий момент двигателя. Диски вращаются как единое целое.
• Выключение: Нажимной подшипник преодолевает усилие пружин. Нормальная сила (N) падает → трение уменьшается → диски проскальзывают. Передача момента прекращается.
• Плавное включение: Постепенное увеличение N при отпускании ручки обеспечивает контролируемый рост силы трения. Проскальзывание плавно уменьшается до полной синхронизации.

Параметр	Влияние на передачу момента
Коэффициент трения (μ) накладок	Определяет максимальный передаваемый момент при фиксированном N
Усилие пружин	Прямо пропорционально силе трения в сцепленном состоянии
Рабочая площадь дисков	Увеличение площади повышает надежность сцепления

Важно: Износ накладок снижает μ и уменьшает толщину пакета дисков → ослабляет давление пружин → приводит к пробуксовке под нагрузкой. Перегрев от длительного проскальзывания вызывает термическую деградацию фрикционного материала и резкое падение μ.

Процесс включения сцепления при плавном отпускании рычага

При плавном отпускании рычага сцепления на мотоцикле Урал происходит постепенное уменьшение усилия на выжимном подшипнике через систему тросового привода. Это позволяет нажимному диску под действием пружин медленно сдвигаться в сторону пакета фрикционных дисков. Зазор между ведущими (стальными) и ведомыми (фрикционными) дисками сокращается, создавая начальное трение.

Дальнейшее перемещение рычага увеличивает давление нажимного диска на пакет, синхронизируя вращение ведущего барабана (связанного с двигателем) и ведомой ступицы (соединённой с коробкой передач). Плавность отпускания обеспечивает постепенную передачу крутящего момента без рывков, предотвращая пробуксовку дисков или резкую нагрузку на трансмиссию.

Ключевые этапы взаимодействия деталей

1. Начальная фаза: Ослабление троса снижает давление выжимного подшипника на рычаги (или диафрагменную пружину).
2. Контакт дисков: Нажимной диск под действием пружин прижимает ведомые диски к ведущим, инициируя проскальзывание.
3. Передача момента: Увеличение силы сжатия сокращает пробуксовку, выравнивая скорости вращения элементов.
4. Полное включение: При полном отпускании рычага диски плотно сжимаются, обеспечивая жёсткую кинематическую связь двигателя и КПП.

Положение рычага	Состояние дисков	Передача крутящего момента
Полностью выжат	Разомкнуты	Отсутствует
Промежуточное	Частичный контакт	Плавное нарастание
Полностью отпущен	Полное прижатие	100% без проскальзывания

Важно: Резкое отпускание рычага вызывает ударную нагрузку на пружины и шлицы ступицы, что может привести к деформации дисков или поломке элементов корзины сцепления.

Механизм разъединения двигателя и коробки передач

Механизм обеспечивает временное отсоединение коленчатого вала двигателя от первичного вала коробки передач для плавного старта и переключения передач. Основная функция – прерывание потока мощности от силового агрегата к трансмиссии через размыкание ведущего и ведомого дисков сцепления.

Конструктивно включает систему привода (рычаг, трос) и исполнительные элементы внутри картера сцепления. Работает синхронно с педалью/рычагом управления, передавая усилие водителя на механизм выключения фрикционного пакета.

Компоненты и взаимодействие

Ключевые элементы системы:

• Рычаг управления – размещен на руле или двигателе
• Стальной трос – передает усилие от рукоятки к вилке
• Вилка выключения – преобразует линейное движение во вращательное
• Выжимной подшипник – скользит по первичному валу КПП
• Нажимной диск – отводит фрикционные диски при воздействии

Принцип работы: При нажатии рычага трос натягивается, поворачивая вилку выключения. Вилка смещает выжимной подшипник вперед. Подшипник давит на лепестки диафрагменной пружины нажимного диска, что освобождает ведомый диск – крутящий момент перестает передаваться на КПП.

Неисправность	Признаки	Решение
Обрыв троса	Провал рычага, отсутствие реакции сцепления	Замена троса с регулировкой
Износ подшипника	Скрежет при выжиме сцепления	Демонтаж корзины, замена подшипника
Деформация вилки	Тугое движение рычага, неполное выключение	Правка или замена вилки

Важно: После замены компонентов обязательна регулировка свободного хода рычага (3-5 мм). Проверяют плавность хода троса в оболочке и отсутствие задиров на рабочих поверхностях вилки. При установке нового выжимного подшипника смазывают посадочное место графитовой смазкой.

Тепловыделение при пробуксовке сцепления

Тепловыделение возникает из-за трения между дисками сцепления при их неполном контакте. Когда ведомые диски проскальзывают относительно ведущих, кинетическая энергия двигателя преобразуется в тепловую. Интенсивность нагрева прямо пропорциональна силе трения и скорости проскальзывания.

При длительной пробуксовке температура фрикционных накладок критически возрастает. Локальный перегрев превышает 300°C, вызывая термическое разложение материалов. Это приводит к обугливанию рабочих поверхностей, ускоренному износу и снижению коэффициента трения.

Последствия и диагностика перегрева

Характерные признаки перегрева:

• Запах гари – ощущается при движении и после остановки
• Изменение цвета дисков – появление синих или фиолетовых пятен термического побежалости
• Вибрация при включении – из-за неравномерного износа или коробления стальных дисков

Температура нагрева	Последствия для сцепления
До 200°C	Нормальная рабочая зона, износ в допустимых пределах
200-350°C	Обугливание накладок, снижение коэффициента трения на 30-40%
Свыше 350°C	Коробление металлических дисков, разрушение заклёпок

Для предотвращения повреждений критически важно:

1. Избегать длительной работы сцепления в полувыжатом состоянии при высоких оборотах
2. Контролировать свободный ход рычага (норма 2-4 мм)
3. Своевременно заменять отработанное масло в картере сцепления

Признаки критического износа фрикционных накладок

Фрикционные накладки дисков сцепления мотоцикла Урал подвергаются постоянному трению и высоким температурным нагрузкам. Их критический износ приводит к нарушению передачи крутящего момента от двигателя к трансмиссии, что проявляется характерными эксплуатационными симптомами.

Игнорирование этих признаков провоцирует ускоренный износ металлических дисков, корзины сцепления и выжимного подшипника. Своевременная диагностика предотвращает полный отказ узла и дорогостоящий ремонт сопряженных деталей.

Основные симптомы износа

• Пробуксовка сцепления: резкий рост оборотов двигателя без увеличения скорости мотоцикла при разгоне или под нагрузкой.
• Неполное выключение сцепления ("ведение"): мотоцикл продолжает движение при выжатом рычаге, затрудненный запуск двигателя на передаче.
• Рывки при старте: неравномерное трогание с места даже при плавном отпускании рычага.
• Увеличенный свободный ход рычага: необходимость сильнее выжимать ручку для разъединения дисков.
• Жесткое включение передач: хруст или сопротивление при переключении скоростей на работающем двигателе.
• Запах гари: появление характерного запаха перегретых фрикционных материалов при агрессивном старте.

Проверка остаточной толщины накладок через смотровое окно корзины или при разборе узла должна показать не менее 2.5-3 мм. Истирание до металлических заклепок или деформация лепестков демпферных пружин требуют немедленной замены комплекта.

Симптомы неисправности выжимного подшипника

Выжимной подшипник обеспечивает передачу усилия от вилки сцепления на лепестки корзины, синхронизируя разъединение двигателя и трансмиссии при переключении передач. Его выход из строя напрямую влияет на управляемость мотоцикла и ресурс других компонентов сцепления.

Неисправность проявляется характерными признаками, игнорирование которых приводит к ускоренному износу дисков сцепления, повреждению вилки или корзины. Своевременное выявление симптомов критично для предотвращения сложного ремонта трансмиссии.

• Характерный шум при выжиме сцепления
  Гул, вой или скрежет, возникающий только при нажатии на рычаг сцепления и пропадающий после его отпускания. Интенсивность звука возрастает с увеличением оборотов двигателя.
• Вибрация рычага сцепления
  Ощутимая дрожь или "биение", передающееся на руку через рычаг в момент выключения сцепления. Сопровождается грубым тактильным ощущением при работе.
• Тугое или "ватное" выключение сцепления
  Неадекватное усилие на рычаге: либо требуется чрезмерное давление для выжима, либо рычаг перемещается слишком легко без четкого ощущения рабочего хода.
• Неполное выключение сцепления
  Затрудненное переключение передач (особенно на стоящем мотоцикле), хруст в коробке при включении первой передачи или ложные срабатывания нейтрали. Диски продолжают частично контактировать.
• Подтекание смазки в зоне картера сцепления
  Появление маслянистых пятен или капель под кожухом сцепления. Разрушение уплотнений подшипника приводит к выбросу закладываемой консистентной смазки.

Диагностика заеданий и рывков при включении сцепления

Заедания и рывки при включении сцепления на мотоцикле "Урал" проявляются как резкие подёргивания или временная потеря передачи крутящего момента при плавном отпускании рычага. Это создаёт дискомфорт при старте с места, переключении передач и может сопровождаться характерными щелчками или вибрацией в районе картера сцепления.

Игнорирование этих симптомов ведёт к ускоренному износу дисков, деформации корзины, повреждению вилки выключения и может спровоцировать полный отказ узла. Диагностику начинают после исключения проблем с трансмиссией (люфты вторичного вала, состояние шестерён) и регулировок привода.

Основные причины и методы их выявления

Для точного определения источника неисправности последовательно проверяют следующие компоненты:

• Деформация или износ дисков: Снимите крышку сцепления. Осмотрите ведущий диск (корзину) на предмет глубоких задиров в пазах под выступы ведомых дисков. Проверьте ведомые диски – их выступы должны свободно двигаться в пазах без закусывания.
• Замасливание фрикционных накладок: Наличие масляных пятен или подтёков на дисках указывает на течь сальника первичного вала КПП или уплотнения крышки. Диски с промасленными накладками проскальзывают и схватывают рывками.
• Износ/повреждение нажимного диска и пружин: Осмотрите лепестки нажимного диска на предмет трещин или неравномерного износа. Замерьте длину пружин – их просадка или разница в высоте более 0.5 мм нарушает равномерность прижима.
• Люфт подшипника выключения: При выжатом сцеплении покачайте рукой вилку выключения. Чрезмерный люфт или заедание подшипника на первичном валу мешает полному разводу дисков.
• Дефекты привода: Убедитесь в отсутствии заеданий тросика в рубашках, проверьте целостность регулировочных тяг и сочленений на рулевой колонке и картере сцепления. Ход рычага должен быть плавным.

Дополнительные проверки: При запущенном случае или после замены компонентов выполните:

1. Тест на "холодное заедание": Заведите мотоцикл на нейтрали, выжмите сцепление на 30-60 секунд. Включите первую передачу. Резкий удар или заглохший двигатель указывают на неполный отвод дисков.
2. Контроль биения: С помощью индикаторной стойки проверьте осевое и радиальное биение корзины сцепления. Превышение 0.2 мм требует замены.

Симптом	Вероятная причина	Способ проверки
Рывок при старте	Замасливание дисков, износ накладок	Визуальный осмотр дисков
Заедание "на горячую"	Деформация дисков, слабые пружины	Замер пружин, проверка плоскостности
Скрежет при выключении	Износ подшипника, люфт вилки	Проверка люфта вилки выключения

Определение неполного выключения (ведения сцепления)

Неполное выключение сцепления, также именуемое "ведением", возникает при отсутствии полного разъединения двигателя и коробки передач во время переключения скоростей или попытки остановиться с включенной передачей. Это критическая неисправность, провоцирующая ускоренный износ трансмиссии и создающая опасные условия эксплуатации мотоцикла.

Основной признак проблемы – мотоцикл продолжает движение вперед даже при полностью выжатой ручке сцепления. Водитель вынужден прикладывать значительное усилие для удержания техники на месте при работающем двигателе и включенной передаче, что особенно заметно на подъеме или при старте.

Симптомы и последствия ведения сцепления

Ключевые индикаторы неполного выключения:

• Затрудненное включение нейтрали – невозможно перейти на "нейтраль" при работающем моторе.
• Рывки при старте – мотоцикл дергается при плавном отпускании ручки сцепления.
• Хруст шестерен – отчетливый металлический скрежет при переключении передач.
• Самопроизвольное движение – техника стремится поехать при выжатом сцеплении и включенной передаче.

Игнорирование неисправности приводит к разрушению шестерен КПП, деформации дисков сцепления и поломке вилки выключения.

Методы диагностики

Для подтверждения "ведения" выполните проверки:

1. Запустите двигатель, выжмите сцепление, включите первую передачу.
2. Попытайтесь вручную (с усилием) прокатить мотоцикл назад – при неисправности будет ощущаться жесткое сопротивление.
3. Проверьте свободный ход ручки сцепления (норма 5-10 мм) и уровень масла в картере КПП.

Причина неполного выключения	Способ устранения
Неправильная регулировка привода	Корректировка свободного хода троса
Деформация ведущего диска ("корзины")	Замена корзины сцепления
Износ шлицев ведомых дисков	Замена комплекта дисков
Залипание стальных дисков	Чистка или замена дисков, промывка картера

Важно: При обнаружении ведения прекратите эксплуатацию мотоцикла до устранения неисправности. Продолжение движения с неисправным сцеплением гарантированно выведет из строя коробку передач.

Проверка свободного хода рычага сцепления

Свободный ход рычага сцепления на мотоцикле Урал – это расстояние, на которое ручка перемещается без сопротивления до момента начала разъединения дисков. Его корректная величина (5-7 мм) критична для правильной работы трансмиссии: недостаток вызывает пробуксовку, избыток – неполное выключение сцепления.

Проверка выполняется при холодном двигателе на ровной поверхности. Установите мотоцикл на центральную подставку, запустите мотор и выжмите сцепление для контроля легкости включения передач.

Порядок проверки

Выполните следующие действия для точного замера:

1. Очистите зону троса сцепления и рычага от грязи
2. Замерьте линейкой расстояние между наружным краем ручки и упором на руле
3. Медленно потяните рычаг до появления ощутимого сопротивления
4. Фиксируйте значение, где начинается натяжение троса

При отклонениях от нормы выполните регулировку:

• Ослабьте контргайку на муфте регулировочного винта
• Вращайте муфту: по часовой стрелке для уменьшения хода, против – для увеличения
• Затяните контргайку после установки зазора 5-7 мм

Проблема	Признаки	Решение
Малый ход (<5 мм)	Рывки при переключении, запах гари	Увеличить зазор регулировкой
Большой ход (>7 мм)	Трудное включение передач, хруст шестерен	Уменьшить зазор, проверить износ дисков

Важно! При сохранении проблем после регулировки осмотрите трос на обрыв нитей и диски на износ. Замените деформированные пружины корзины сцепления, если рычаг не возвращается в исходное положение.

Инструменты для замены сцепления Урал: комплект необходимого

Замена сцепления на мотоциклах Урал требует специфических инструментов для корректного демонтажа и установки узла. Отсутствие даже одного элемента может осложнить процесс или привести к повреждению деталей.

Подготовьте заранее весь комплект, чтобы избежать простоев в работе. Ниже приведен полный перечень инструментов с пояснениями по их применению.

Базовый набор инструментов

• Набор рожковых и накидных ключей (от 8 до 24 мм) – для гаек крепления крышки картера и корзины сцепления
• Динамический ключ с удлинителем – демонтаж коленчатого вала (требует усилия при откручивании)
• Специальный съемник корзины сцепления (резьбовой тип М27х1.0) – для снятия прижимной гайки без деформации деталей
• Стопор для маховика – фиксация коленвала при отворачивании гайки корзины

Вспомогательные приспособления и расходники

1. Монтажная лопатка – аккуратное разделение картерных половин
2. Динамометрический ключ – контроль момента затяжки при сборке (35-40 Н·м для гаек корзины)
3. Смазка графитовая – обработка шлицов ведомого диска перед установкой
4. Чистящая ветошь и растворитель – очистка посадочных поверхностей

Тип инструмента	Критичность	Аналоги при отсутствии
Съемник корзины	Обязателен	Не применяется – риск поломки
Стопор маховика	Обязателен	Металлический клин (с осторожностью)
Динамический ключ	Рекомендован	Газовый ключ + удлинитель трубы (риск срыва граней)

Демонтаж кожуха сцепления и элементов привода

Отключите аккумуляторную батарею для предотвращения случайного запуска двигателя. Очистите наружную поверхность кожуха сцепления и прилегающие зоны от грязи металлической щёткой, уделяя особое внимание крепёжным элементам – это предотвратит попадание абразива внутрь механизма при разборке.

Слейте масло из картера двигателя через сливное отверстие, подставив ёмкость подходящего объёма. Если планируется частичная разборка без замены масла, допустимо пропустить этот этап, однако учтите риск протечек при наклоне мотоцикла.

Последовательность демонтажа

1. Снимите рычаг привода сцепления:
   • Отсоедините трос сцепления от рычага на руле, ослабив контргайку регулировочной муфты.
   • Выкрутите болт крепления рычага к кронштейну на кожухе двигателя.
2. Демонтируйте крышку генератора:
   • Выверните шесть болтов крепления крышки по периметру.
   • Аккуратно подденьте крышку отвёрткой через технологические пазы, избегая деформации прокладки.
3. Отсоедините механизм привода:
   • Снимите стопорную шайбу с оси эксцентрика.
   • Выбейте ось эксцентрика лёгкими ударами молотка через медную оправку.
   • Извлеките эксцентрик вместе с толкателем и возвратной пружиной.
4. Снимите кожух сцепления:
   • Поочерёдно выверните 10 болтов крепления кожуха, начиная с верхних.
   • Аккуратно подденьте кожух монтажной лопаткой, постукивая резиновым молотком по корпусу для разрушения герметика.
   • Снимите кожух вместе с прокладкой, избегая перекоса.

Важно! При снятии кожуха поддерживайте корзину сцепления рукой – её падение может повредить шлицы ведущего вала. Маркируйте взаимное положение кожуха и картера мелом для точной сборки. Осмотрите демонтированные детали на предмет трещин, износа контактных поверхностей толкателя и деформации.

Порядок снятия корзины сцепления с вала двигателя

Отсоедините трос сцепления от рычага вилки выключения сцепления на крышке картера. Снимите левую крышку картера сцепления, открутив крепежные болты по периметру. Очистите прилегающие поверхности от грязи для предотвращения попадания абразива внутрь.

Зафиксируйте маховик от проворачивания, используя специальный фиксатор или монтировку, упертую в зубья маховика через отверстие в картере. Поочередно открутите шесть крепежных болтов корзины сцепления, расположенных по окружности, используя торцевой ключ соответствующего размера.

Последовательность демонтажа

1. Извлеките освободившиеся болты крепления корзины вместе с пружинными шайбами
2. Снимите наружную прижимную чашку сцепления с ведомого вала
3. Достаньте комплект фрикционных дисков и стальных ведомых дисков, запоминая их взаимное расположение
4. Выкрутите центральную стяжную гайку вала сцепления против часовой стрелки, удерживая маховик
5. Снимите стопорную шайбу и регулировочную шайбу с вала
6. Аккуратно снимите корзину сцепления (ведущий барабан) с шлицевого хвостовика первичного вала КПП

При затрудненном снятии легко постучите резиновым молотком по фланцу корзины через деревянную проставку. Избегайте перекоса при снятии, чтобы не повредить шлицы вала. Проверьте состояние шлицевого соединения и посадочных поверхностей после демонтажа.

Извлечение ведомых и нажимного дисков: пошагово

Перед началом работ убедитесь, что мотоцикл устойчиво зафиксирован на подставке, двигатель остыл, а аккумуляторная батарея отключена. Подготовьте чистую рабочую зону, набор гаечных ключей, молоток с мягким бойком и монтажную лопатку.

Снимите левую крышку картера сцепления, открутив крепежные болты по контуру. Аккуратно подденьте крышку монтажной лопаткой, избегая деформации привалочной плоскости. Извлеките прокладку и проверьте её целостность – при повреждении замените.

Последовательность демонтажа дисков

1. Ослабьте стопорную гайку корзины:
   • Зафиксируйте первичный вал коробки передач, вставив металлический штифт в отверстие ведущей шестерни
   • Сорвите контргайку специальным ключом, вращая против часовой стрелки
2. Демонтируйте корзину сцепления:
   • Снимите стопорную шайбу и открутите гайку полностью
   • Аккуратно снимите корзину с шлицев первичного вала, постукивая резиновым молотком по рёбрам жёсткости
3. Извлеките дисковый пакет:
   • Достаньте последовательно все 4 ведомых диска с фрикционными накладками и 5 стальных ведущих дисков, запоминая порядок их расположения
   • Отделите нажимной диск с выжимным подшипником, сняв стопорные пружинные кольца
4. Проверьте компоненты:
   • Осмотрите шлицы на предмет заусенцев, измерьте толщину фрикционных накладок микрометром
   • Проверьте лепестки нажимного диска на деформацию, а подшипник – на люфт и плавность вращения

Компонент	Критический износ	Действие при превышении
Фрикционные накладки	менее 1.8 мм	Замена ведомого диска
Лепестки нажимного диска	перекос > 0.5 мм	Правка или замена
Выжимной подшипник	люфт или заедание	Обязательная замена

Сложите извлечённые диски в порядке демонтажа на чистую поверхность. Протрите шлицы первичного вала ветошью без ворса, удаляя металлическую пыль. При наличии глубоких рисок на валу или венце корзины потребуется шлифовка или замена деталей.

Перед установкой новых дисков замочите ведомые элементы в моторном масле на 2 часа. При сборке соблюдайте первоначальную очерёдность чередования стальных и фрикционных элементов. Убедитесь, что выступы нажимного диска совмещены с пазами корзины.

Осмотр посадочных поверхностей на биение и деформации

Проверка посадочных мест корзины сцепления и маховика на биение обязательна при диагностике неисправностей или замене компонентов. Используйте индикаторный нутромер (часового типа), установленный на стационарной подставке, для точных замеров. Основной фланец маховика и рабочая плоскость корзины должны иметь минимально возможное отклонение.

Закрепите маховик или корзину сцепления на оправке, зафиксированной в центрах токарного станка или вертикально в тисках с защитой поверхностей. Вращайте деталь медленно, контролируя показания нутромера по всей окружности. Допустимое радиальное биение обычно не превышает 0,1 мм, торцевое – 0,05 мм.

Порядок действий и критерии оценки

1. Подготовка: Очистите поверхности от грязи и масла металлической щеткой и обезжирьте.
2. Установка нутромера: Наконечник прибора плотно прижмите к проверяемой поверхности (торцу или диаметру).
3. Замер биения:
   • Для торца: Фиксируйте отклонение при полном обороте детали.
   • Для посадочного отверстия: Замеряйте радиальное смещение относительно оси вращения.
4. Анализ результатов:

   Параметр	Допуск (мм)	Последствия превышения
   Торцевое биение корзины	≤ 0.05	Рывки, вибрация, быстрый износ дисков
   Радиальное биение маховика	≤ 0.1	Биение сцепления, дисбаланс двигателя

Деформации (вмятины, задиры, коробление) выявляйте визуально и на ощупь. Используйте лекальную линейку, прикладывая её к поверхности на просвет. Не допускаются: ступеньки от выработки, глубокие риски, волнообразные искривления. При отклонениях свыше нормы деталь требует проточки на станке или замены.

Замена выжимного подшипника и смазка направляющей

Износ выжимного подшипника проявляется посторонними шумами при нажатии на рычаг сцепления (хруст, скрежет), рывками при включении передач или неполным выключением сцепления. Недостаточная смазка направляющей втулки вилки ведет к заеданию механизма выключения и ускоренному износу деталей. Регулярная проверка и обслуживание этих узлов критически важны для корректной работы трансмиссии.

Для замены подшипника и смазки потребуется демонтировать корзину сцепления, что подразумевает предварительный слив масла из картера двигателя, снятие левой крышки картера и отсоединение тяги привода сцепления. Работы выполняются при холодном двигателе на ровной поверхности с использованием комплекта рожковых ключей, молотка, съемника для корзины и чистой ветоши.

Пошаговая процедура замены

1. Снять корзину сцепления: после демонтажа крышки картера открутить центральную гайку крепления корзины (удерживая коленчатый вал ключом за шлицы), используя съемник для аккуратного снятия корзины со шлицев первичного вала.
2. Демонтировать старый подшипник: вынуть вилку выключения сцепления из картера, снять стопорное кольцо с направляющей втулки и извлечь изношенный подшипник вместе с муфтой.
3. Очистить и смазать направляющую: тщательно очистить посадочное гнездо подшипника и направляющую втулку вилки от старой смазки и загрязнений. Нанести на направляющую тонкий слой высокотемпературной смазки ЛИТОЛ-24 или аналог.
4. Установить новый подшипник: запрессовать новый подшипник в муфту до упора, зафиксировать стопорным кольцом. Убедиться в плавном ходе муфты по направляющей.
5. Собрать узел: установить вилку с муфтой в картер, проверив свободный ход. Смонтировать корзину сцепления, затягивая центральную гайку с моментом 80–100 Н∙м с фиксацией контргайкой.

Контрольные параметры после сборки:

Параметр	Значение
Ход муфты по направляющей	0.1–0.5 мм (без заеданий)
Свободный ход рычага сцепления	5–10 мм
Зазор между подшипником и рычагом	0.5 мм (регулируется тягой)

Важно: перед запуском двигателя заполните картер свежим маслом. Проверьте работу сцепления на неподвижном мотоцикле – плавное переключение передач при выжатом рычаге и отсутствие посторонних шумов. Первые 50 км избегайте резких стартов и высоких нагрузок.

Установка новых ведомых дисков: правильная ориентация

Правильная ориентация ведомых дисков критична для корректной работы сцепления Урал. Каждый диск имеет две стороны, и установка их в неверном положении приведет к преждевременному износу, пробуксовке или рывкам при включении передачи. Обратите внимание на конструктивные особенности дисков перед монтажом.

На большинстве ведомых дисков присутствует маркировка, указывающая на внешнюю сторону (например, надпись "Outside", "Ext" или стрелка). Если маркировка отсутствует, ориентируйтесь по выступам демпферных пружин или форме металлической основы. При установке диск должен свободно входить в пазы барабана сцепления без перекосов.

Порядок установки и контрольные точки

1. Идентификация сторон: Найдите заводскую маркировку на диске. При её отсутствии:
   • Сторона с более выраженными пружинными демпферами или выступами обычно обращается внутрь (к ступице)
   • Поверхность с полным фрикционным покрытием (без металлических участков по краям) должна быть направлена наружу
2. Сборка пакета:
   • Начинайте с ведомого диска, устанавливая его в барабан
   • Чередуйте: ведомый диск → ведущий диск → ведомый диск
   • Заканчивайте пакет ведомым диском
3. Проверка ориентации:
   • Все маркировки "Outside" должны быть видны снаружи пакета
   • Демпферные пружины соседних дисков не должны контактировать друг с другом
   • Зубья дисков обязаны свободно входить в пазы барабана по всей окружности

Ошибка ориентации	Последствие
Диск установлен маркировкой внутрь	Ускоренный износ фрикционных накладок, вибрации
Перепутаны местами ведомый/ведущий диски	Невозможность включения сцепления, пробуксовка
Демпферы упираются друг в друга	Жесткое включение передач, разрушение пружин

Сборка корзины сцепления: регулировка положения дисков

После установки ведущего диска, фрикционных накладок и ведомых дисков в корзину сцепления приступают к регулировке их взаимного положения. Эта операция критична для равномерного распределения усилия и предотвращения биения при работе узла. Неправильная сборка ведет к рывкам, преждевременному износу и вибрациям на всех режимах движения.

Проверьте совпадение меток на ступице ведущего диска и корпусе корзины – они должны быть строго друг напротив друга. Убедитесь, что пружины демпфера ведущего диска не имеют остаточной деформации, а все шайбы и стопорные кольца установлены в предусмотренные канавки без перекоса. Осевой люфт компонентов не допускается.

Последовательность регулировки

1. Соберите пакет дисков в корзине в строгой последовательности: ведущий диск → ведомый диск с накладками → следующий ведущий диск. Последним должен стоять ведомый диск.
2. Временно затяните центральную гайку крепления корзины к первичному валу КПП (моментом ~10-15 Н·м) для фиксации пакета.
3. Измерьте зазор между торцом крайнего ведомого диска и рабочей плоскостью нажимного диска корзины в трех точках (через 120°) щупом. Допустимое отклонение – не более 0,1 мм.

При превышении допуска:

• Ослабьте центральную гайку.
• Поворачивайте ведомые диски относительно ведущих на 1-2 зуба шлицевого соединения.
• Повторно затяните гайку и замерьте зазоры заново.

Параметр	Нормативное значение
Осевой люфт дисков в корзине	0,0 мм
Макс. отклонение зазора (3 точки)	≤ 0,1 мм
Момент затяжки центральной гайки (предварительный)	10-15 Н·м

После достижения равномерного зазора окончательно затяните центральную гайку с моментом, указанным в руководстве (обычно 50-60 Н·м), и зафиксируйте ее шплинтом. Проверьте легкость вращения пакета дисков рукой – перемещение должно быть плавным, без заеданий. Установите нажимной диск с рычагами, отрегулировав высоту пальцев в одной плоскости.

Монтаж прижимных пружин и регулировка усилия

Установите новые или проверенные прижимные пружины в специальные гнёзда нажимного диска, строго соблюдая их равномерное распределение по окружности. Убедитесь в отсутствии деформации пружин и правильной посадке в посадочных местах – перекосы недопустимы. Предварительно смажьте концы пружин графитовой смазкой для минимизации скрипов и коррозии.

После монтажа пружин отрегулируйте усилие их сжатия через привод сцепления. Ослабьте контргайку на регулировочной муфте троса сцепления у рулевой колонки или коробки передач. Вращайте муфту для изменения натяжения, контролируя свободный ход рычага сцепления на руле – он должен составлять 5-10 мм. Затяните контргайку после достижения правильного значения.

Порядок регулировки и проверки

1. Проверьте свободный ход рычага рукой: при правильном натяжении он должен двигаться легко на установленном отрезке до ощутимого сопротивления
2. Заведите двигатель, выжмите сцепление и включите первую передачу – посторонние шумы или рывки указывают на недостаточный выжим
3. Проверьте работу при движении: пробуксовка под нагрузкой (запах гари, рост оборотов без ускорения) требует увеличения натяжения, затруднённое переключение – уменьшения

Параметр	Нормальное значение	Последствия отклонений
Свободный ход ручки сцепления	5-10 мм	Менее 5 мм – пробуксовка, более 10 мм – неполное выключение
Усилие на рукоятке	8-12 кгс	Превышение ведёт к усталости руки, занижение – к пробуксовке
Равномерность хода пружин	Отклонение ≤ 0.5 мм	Перекос дисков, вибрации, ускоренный износ

При замене пружин используйте только комплекты с одинаковыми характеристиками – установка пружин разной жёсткости гарантированно вызовет неравномерный прижим дисков. Проверьте длину новых пружин: отличие более чем на 1 мм от оригинала недопустимо.

После 500 км пробега повторно проверьте регулировку – пружины дают начальную усадку. Если сцепление «ведёт» или буксует несмотря на правильные зазоры, измерьте длину пружин: уменьшение на 10% от номинала требует замены комплекта.

Процедура центровки сцепления перед фиксацией

Центровка сцепления необходима для обеспечения соосности ведомого диска с первичным валом коробки передач. Без правильной центровки возможны рывки при включении передачи, повышенный износ фрикционных накладок и подшипников, а также затрудненное выключение сцепления даже после регулировки свободного хода рычага.

Для выполнения операции потребуются специальные оправки или монтажные лопатки, входящие в комплект инструмента мотоцикла. В их отсутствие допускается использование гладкого металлического стержня подходящего диаметра (например, вала стартера), обеспечивающего плотное вхождение в шлицы ведомого диска и отверстие коленчатого вала.

Последовательность центровки

1. Соберите корзину сцепления с установленными ведущими и ведомыми дисками, притяните ее к маховику штатными болтами, но не затягивайте окончательно – корзина должна сохранять возможность небольшого смещения.
2. Вставьте центровочную оправку или заменяющий ее стержень через отверстие в коленчатом валу двигателя таким образом, чтобы он прошел через шлицевое отверстие ведомого диска. Оправка должна входить без усилия и перекосов.
3. Аккуратно постукивая резиновым молотком по фланцу корзины в разных точках, добейтесь абсолютно свободного вращения оправки/стержня пальцами. Это свидетельствует о достижении точной соосности ведомого диска и вала КПП.
4. Попеременно и равномерно, крест-накрест, затяните болты крепления корзины сцепления к маховику, соблюдая момент затяжки, указанный в руководстве по ремонту (обычно 4-6 кгс·м). Затяжку производите в несколько этапов, контролируя сохранение свободного вращения оправки после каждого подтягивания.
5. Убедитесь, что оправка вращается без малейшего заедания после окончательной затяжки всех болтов. Только после этого извлеките центровочный инструмент.

Критически важно: Любой намек на сопротивление при вращении оправки после затяжки болтов указывает на перекос. Процедуру центровки в этом случае необходимо повторить с самого начала, ослабив болты и заново выставив положение корзины. Пренебрежение этим этапом гарантированно приведет к некорректной работе сцепления и преждевременному выходу узла из строя.

Настройка свободного хода рычага управления

Свободный ход рычага управления сцеплением на мотоцикле Урал критически важен для корректной работы трансмиссии. Оптимальный зазор (3-5 мм на конце рычага) обеспечивает полное включение и выключение сцепления, предотвращает пробуксовку дисков под нагрузкой и преждевременный износ.

Регулировка осуществляется изменением длины троса сцепления через резьбовые элементы. Неправильная настройка ведет к неполному разъединению двигателя и коробки передач (сложности переключения) или постоянному поджатию дисков (пробуксовка, перегрев).

Пошаговая процедура регулировки

Инструменты: гаечный ключ на 10 мм, линейка или штангенциркуль.

1. Установите мотоцикл на центральную подставку, запустите двигатель и прогрейте до рабочей температуры.
2. Измерьте свободный ход рычага у руля: расстояние между крайним положением "от себя" и моментом начала сопротивления.
3. Ослабьте контргайку на регулировочной муфте, расположенной на нижнем наконечнике троса сцепления (возле картера двигателя).
4. Вращайте саму муфту:
   • По часовой стрелке – для уменьшения свободного хода (укорачивает трос).
   • Против часовой стрелки – для увеличения свободного хода (удлиняет трос).
5. Проверяйте ход рычага после каждого оборота муфты. Добейтесь значения 3-5 мм.
6. Зафиксируйте муфту, удерживая её ключом, и плотно затяните контргайку.
7. Проверьте работу сцепления на заведенном двигателе: плавное переключение передач без рывков и посторонних шумов. При выжатом сцеплении мотоцикл не должен двигаться вперед на включенной передаче.

Симптом при недостаточном ходе (<3 мм)	Симптом при избыточном ходе (>5 мм)
Пробуксовка сцепления (падение мощности, запах гари)	Неполное выключение (хруст при переключении, затрудненный старт с места)
Перегрев корзины сцепления	Повышенный износ вилки выжимного подшипника

Важно: После замены троса сцепления выполните первоначальную регулировку. Если требуемый зазор не достигается стандартной муфтой, отрегулируйте положение рычага на картере сцепления (гайка крепления троса).

Особенности притирки новых фрикционных накладок

Притирка новых фрикционных накладок на мотоцикле Урал – обязательный этап после замены сцепления. Несоблюдение правил обкатки приводит к локальному перегреву дисков, короблению металлических элементов и преждевременному износу накладок. Процесс обеспечивает равномерное распределение контактного давления по всей поверхности, формируя оптимальную площадь соприкосновения.

Длительность притирки составляет 300-500 км пробега. В этот период исключаются резкие старты, буксировка прицепа, длительное движение на повышенных передачах под нагрузкой и пробуксовки. Контролируется отсутствие запаха гари, посторонних шумов при включении/выключении сцепления.

Правила проведения притирки

1. Плавное начало движения: стартовать только с минимальных оборотов двигателя
2. Щадящий режим переключения: выдерживать паузу 2-3 секунды в нейтрали между передачами
3. Ограничение скорости: не превышать 60 км/ч на первых 200 км, 80 км/ч – до завершения обкатки
4. Циклическая нагрузка: чередовать движение (15-20 мин) с остановками для остывания узла

Этап пробега	Допустимая нагрузка	Максимальная длительность непрерывной работы
0-100 км	50% от номинальной	15 минут
100-300 км	70% от номинальной	25 минут
300-500 км	85% от номинальной	40 минут

После завершения пробега обязательна регулировка свободного хода троса сцепления – усадка накладок увеличивает зазор между дисками. Проверяется уровень масла в КПП, при наличии металлической взвеси производится его замена.

Проверка работы сцепления после сборки: тест-драйв

После установки сцепления на мотоцикл Урал обязателен тест-драйв для проверки корректности сборки и регулировки. Запустите двигатель, прогрейте его до рабочей температуры и убедитесь в отсутствии посторонних шумов при выжатом рычаге сцепления.

Начните движение на первой передаче, плавно отпуская рычаг – мотоцикл должен трогаться без рывков и пробуксовки. Проверьте полное выключение сцепления: при выжатом рычаге и включенной передаче заднее колесо не должно вращаться, а мотоцикл – двигаться с места.

Ключевые этапы тестирования:

1. Плавность переключения
   • Последовательно переключайте передачи вверх и вниз при движении
   • Контролируйте отсутствие хруста и затруднений
2. Проверка на тягу
   • На 3-4 передаче резко откройте газ – не должно быть проскальзывания
   • Проведите тест в подъем на средней нагрузке
3. Температурный контроль
   • После 10-15 минут движения остановитесь
   • Проверьте нагрев корзины сцепления рукой (осторожно!)

Норма	Неисправность
Тихая работа без вибраций	Скрежет при переключениях
Четкий момент "схватывания"	Пробуксовка под нагрузкой
Умеренный нагрев корпуса	Сильный перегрев или запах гари

При выявлении отклонений немедленно заглушите двигатель и проверьте:

• Свободный ход рычага (8-12 мм)
• Соосность корзины и дисков
• Уровень масла в КПП

Распространенные ошибки при установке сцепления Урал

Неправильная сборка узла сцепления часто приводит к вибрациям, пробуксовкам или неполному выключению передачи. Многие механики пренебрегают чисткой посадочных поверхностей корзины и ступицы перед монтажом, что вызывает биение и ускоренный износ.

Критической ошибкой является установка фрикционных дисков без предварительной выдержки в масле на 12-24 часа. Сухие накладки провоцируют резкие схватывания и перегрев в первые километры пробега, сокращая ресурс комплекта.

Типичные технологические нарушения

• Некорректная регулировка тяги привода – недостаточный ход рычага не обеспечивает полного разъединения дисков, затрудняя переключение передач.
• Перетяжка болтов корзины – вызывает деформацию ступицы и неравномерный прижим дисков. Момент затяжки должен строго соответствовать 3-4 кгс·м.
• Нарушение ориентации дисков – металлические ведущие диски с маркировкой "наружу" ставятся к корзине, а ведомые с накладками – к ступице. Инверсия блокирует работу узла.

Ошибка	Последствие	Метод предотвращения
Игнорирование выработки шлицов	Проскакивание дисков под нагрузкой	Замер зазора щупом (макс. 0.8 мм)
Отсутствие смазки игл подшипника	Залипание выжимного механизма	Нанесение Литола на ролики толкателя
Несовпадение меток балансировки	Вибрации на высоких оборотах	Совмещение насечек на корзине и маховике

1. Проверьте соосность вала КПП и коленвала перед фиксацией кожуха – перекос свыше 0.5 мм разрушает подшипники.
2. Контролируйте параллельность дисков штангенциркулем после затяжки – расхождение более 0.2 мм требует переборки.
3. Обкатывайте узел 500 км в щадящем режиме без резких стартов и пробуксовок для притирки поверхностей.

Рекомендации по ресурсу и обслуживанию сцепления

Ресурс сцепления напрямую зависит от стиля эксплуатации и соблюдения регламента обслуживания. При аккуратной езде без постоянных пробуксовок и перегрузок комплект дисков может пройти 15-25 тыс. км. Регулярная проверка и регулировка свободного хода ручки сцепления (люфт 5-10 мм) критически важна для предотвращения преждевременного износа.

Контролируйте уровень масла в картере двигателя каждые 1000 км – его недостаток или низкое качество ускоряют износ фрикционных накладок. Используйте рекомендованные производителем масла (М-10Г2к, SAE 20W-50). При появлении посторонних шумов, рывков или затрудненном переключении передач немедленно проведите диагностику.

Ключевые процедуры обслуживания

• Регулировка троса: Каждые 500-1000 км проверяйте свободный ход ручки. Корректируйте натяжение гайками на рычаге коробки передач.
• Чистка привода: Раз в сезон смазывайте трос сцепления и шарниры рычагов графитной смазкой.
• Визуальный контроль: При замене масла осматривайте стружку на сливной пробке – металлическая пыль допустима, крупные фрагменты указывают на износ.

Признаки необходимости ремонта:

1. Пробуксовка под нагрузкой (рост оборотов без ускорения)
2. Рывки при трогании/переключении
3. Затрудненное выключение сцепления (хруст передач)
4. Биение или гул на холостом ходу при выжатой ручке

Компонент	Периодичность замены
Фрикционные диски	15-25 тыс. км (при износе)
Стальные диски	50+ тыс. км (при деформации)
Выжимной подшипник	Каждая вторая замена дисков
Трос сцепления	При заедании или обрыве нитей

Эквиваленты запчастей для ремонта: аналоги и оригиналы

При ремонте сцепления мотоцикла "Урал" владельцы сталкиваются с выбором между оригинальными комплектующими (ОЕМ) и аналогами. Оригинальные детали производятся по спецификациям завода-изготовителя, гарантируют точное соответствие геометрии и материалам, но отличаются высокой стоимостью и ограниченной доступностью в некоторых регионах.

Аналоги выпускаются сторонними производителями, предлагая более доступные варианты с разным уровнем качества. Критически важно выбирать проверенные бренды, специализирующиеся на мототехнике, так как некачественные аналоги могут привести к ускоренному износу, вибрациям и повторным поломкам корзины сцепления, дисков или выжимного подшипника.

Ключевые компоненты сцепления и их эквиваленты

Основные элементы, требующие замены, и их распространенные аналоги:

• Диски сцепления (фрикционные и ведущие): Оригинал - ИМЗ. Аналоги: Sachs (Германия), KAYABA (Япония), отечественные производители (например, "Зубр").
• Корзина сцепления: Оригинал - ИМЗ. Аналоги: KEM (Польша), VALD (Россия).
• Выжимной подшипник: Оригинал - ИМЗ. Аналоги: SKF (Швеция), FAG (Германия), SNR (Франция) - требуют проверки каталожного номера.
• Вилка выключения сцепления: Оригинал - ИМЗ. Аналоги: VALD, "Мототехника" (Россия).

Таблица сравнения характеристик

Параметр	Оригинал (ИМЗ)	Премиум-аналоги (Sachs, SKF)	Бюджетные аналоги
Совместимость	100%	95-100% (требует проверки)	70-90% (риск несоответствия)
Ресурс	Высокий (оригинальные ТУ)	Высокий / Очень высокий	Низкий / Средний
Цена	Высокая	Средняя / Высокая	Низкая

Рекомендации по выбору: Для критичных деталей (корзина, подшипник) предпочтительны оригинал или премиум-аналоги. Фрикционные диски Sachs или KAYABA часто превосходят оригинал по износостойкости. Бюджетные аналоги допустимы для второстепенных элементов (пружины, болты) при наличии сертификатов качества. Всегда сверяйте каталожные номера и геометрические параметры перед установкой.

Проверка состояния привода сцепления при сезонном ТО

Осмотр начинается с визуальной оценки троса сцепления по всей длине. Проверьте целостность защитной оболочки, отсутствие перегибов, расслоения металлических нитей и следов коррозии. Особое внимание уделите зонам входа троса в рубашку возле рычага на руле и вилки выключения на КПП.

Оцените состояние резьбовых наконечников и фиксирующих гаек – они не должны иметь сколов, деформаций или сорванной резьбы. Убедитесь в надежности крепления кронштейнов и отсутствии люфтов в точках фиксации оболочки троса к раме мотоцикла.

Порядок проверки функциональности:

1. Отсоедините трос от рычага вилки сцепления на коробке передач
2. Вручную перемещайте внутренний трос в оболочке – ход должен быть плавным, без заеданий и рывков
3. Проверьте свободный ход ручки сцепления на руле – нормированное значение 2-3 мм
4. При выявлении тугого хода демонтируйте трос для смазки или замены

Обязательно выполните регулировку сцепления после проверки. Ослабьте контргайку на муфте регулировки, вращением муфты установите требуемый свободный ход ручки, после чего зафиксируйте контргайкой. Проверьте полное выключение сцепления при запущенном двигателе.

Защита компонентов от грязи и перегрева

Грязь, пыль, вода и абразивные частицы представляют серьезную угрозу для элементов сцепления Урала. Попадая в корзину сцепления или на рабочие поверхности дисков, загрязнения вызывают ускоренный износ фрикционных накладок, задиры на металлических дисках и нарушение плавности включения. Особенно критично проникновение абразивов при эксплуатации в условиях бездорожья или песчаной местности.

Перегрев возникает при длительной пробуксовке сцепления, частом трогании с места с высокими оборотами или буксировке тяжелых грузов. Повышенные температуры приводят к короблению металлических дисков, снижению коэффициента трения накладок, потере упругости пружин корзины и деградации смазки в подшипниках. Хронический перегрев резко сокращает ресурс всего узла.

Ключевые решения и обслуживание

• Герметичность кожуха: Регулярно проверяйте состояние уплотнительной прокладки картера сцепления и сальника вала. Трещины или износ вызывают протечки масла и попадание грязи.
• Дренажные отверстия: Очищайте вентиляционные каналы в кожухе сцепления от грязи и масляных отложений. Забитые отверстия блокируют отвод тепла и горячего воздуха.
• Термостойкие материалы: При замене дисков выбирайте фрикционные накладки с кевларовыми или керамическими добавками, устойчивые к высоким температурам.
• Контроль свободного хода: Правильная регулировка (1-2 мм на рычаге) исключает неполное выключение и частичную пробуксовку при движении.

Для предотвращения перегрева избегайте длительного удержания сцепления в частично выключенном состоянии на высоких оборотах. После интенсивных нагрузок (бездорожье, горный серпантин) дайте двигателю поработать на холостом ходу 2-3 минуты для естественного охлаждения узла перед выключением мотора.

Список источников

При подготовке статьи использовались специализированные технические материалы, обеспечивающие достоверность информации об устройстве, эксплуатации и ремонте сцепления мотоциклов Урал. Основное внимание уделялось официальной документации и проверенным практическим руководствам.

Ниже представлены ключевые источники, содержащие детальные сведения о конструкции узла сцепления, принципах его работы, типовых неисправностях и методах их устранения. Все материалы адаптированы для понимания владельцами мотоциклов Урал различных моделей и годов выпуска.

• Официальное руководство по ремонту и техническому обслуживанию мотоциклов Урал (ИМЗ, актуальные редакции)
• Атлас конструкций мотоциклов "Урал" и "Днепр" (под ред. В.И. Андреева)
• Технические бюллетени Ирбитского мотоциклетного завода по модернизации узлов трансмиссии
• Мотоциклы "Урал": устройство, эксплуатация, ремонт (коллектив авторов ИМЗ)
• Материалы профильных форумов владельцев мотоциклов Урал (архивы технических обсуждений)
• Практические руководства по регулировке и замене сцепления от независимых сервисных центров
• Каталог запасных частей трансмиссии мотоциклов Урал (оригинальные схемы и спецификации)

Видео: Ремонт мотоцикла Урал #3 Регулировка КПП


• Стойки стабилизатора Ланос - как устроены, зачем нужны, их отличия

• Как устроен механизм гидроусилителя руля?

• Llumar - безупречная тонировка для вашего авто
